Producttype	Draagbare doorslijpmachine
Merk	Husqvarna
Model	K 535i
Voeding	Lithium-ion accu 36 V (modellen BLi200 of BLi300)
Gewicht (zonder accu)	3,5 kg (7,7 lb)
Maximale bladdiameter	230 mm (9 inch)
Max. bladdikte (schuurmiddel)	3,0 mm (0,1 inch)
Max. bladdikte (diamant)	1,8 mm (0,07 inch)
Nominaal bladtoerental	5940 t/min

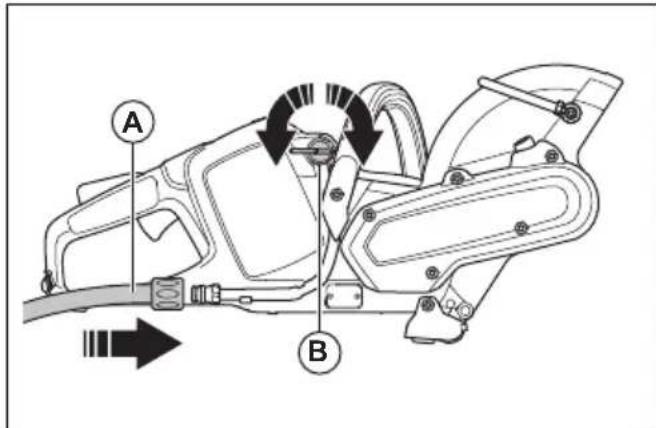

Waterkoeling	Ja, met Gardena-aansluiting
Aanbevolen waterdruk	0,5 - 6 bar (7,3 - 87 psi)
Maximale waterdruk	6 bar (87 psi)
SavE-functie (accubesparing)	Ja, verlaagt de snelheid om de gebruiksduur te verlengen
Automatische uitschakeling	Ja, na 1 minuut inactiviteit
Trekkervergrendeling	Ja, beveiliging tegen onbedoeld starten
Geluidsdrukniveau	100,5 dB(A)
Geluidsvermogensniveau	111,5 dB(A)
Trillingen voor-/linkerhand	1,9 m/s² (BLi200) / 2,1 m/s² (BLi300)
Trillingen achter-/rechterhand	2,3 m/s² (BLi200) / 2,5 m/s² (BLi300)
Compatibele accu's	Husqvarna BLi200 (5,2 Ah) en BLi300 (9,4 Ah)
Compatibele lader	Husqvarna QC330 (100-240 V, 50-60 Hz)
Gebruikstemperatuur accu	-10 °C tot 40 °C
Laadtemperatuur	5 °C tot 40 °C
Beoogd gebruik	Snijden van tegels, straatstenen en licht beton

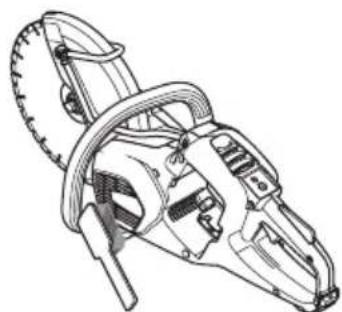

Onderhoud	Regelmatige reiniging van het koelsysteem; controleer de bladen en beschermingen voor elk gebruik.

Veelgestelde vragen - K 535i HUSQVARNA

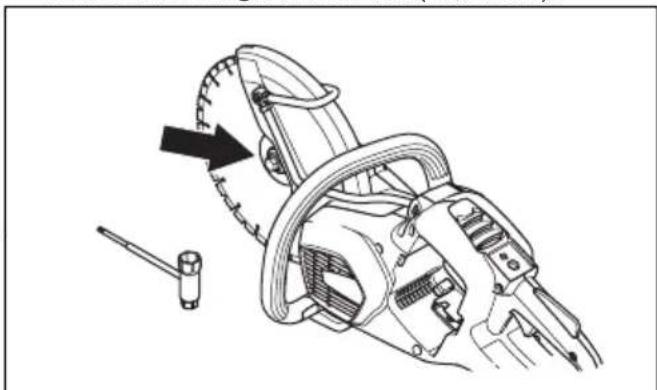

Hoe vervang ik het snijblad op de Husqvarna K 535i?

Verwijder de accu. Gebruik de combinatiesleutel om de as te blokkeren. Draai de koppelring los, vervang het blad en draai de bout vast met een aanhaalmoment van 30 Nm (18,5 ft-lb). Zorg ervoor dat het blad geschikt is (schuurmiddel of diamant) en niet beschadigd is.

Kan ik de doorslijpmachine zonder water gebruiken?

Ja, u kunt droog snijden. Voor diamantbladen koelt het water echter het blad en vermindert het stof. Bij droog snijden wordt aanbevolen om het blad elke 30 tot 60 seconden uit de snede te halen en het 10 seconden vrij te laten draaien om af te koelen.

Wat is de gebruiksduur van de accu?

De gebruiksduur is afhankelijk van de accu en het gebruik. Met de BLi300 (9,4 Ah) accu kunt u ongeveer 30 tot 40 minuten continu snijden. De SavE-functie verlaagt de snelheid om de gebruiksduur te verlengen.

Hoe activeer ik de SavE-functie?

Druk op de SavE-knop op het toetsenbord. De groene LED gaat branden om aan te geven dat de functie actief is. Druk nogmaals om uit te schakelen. Deze functie verlaagt het bladtoerental zonder het snijvermogen te verminderen.

Wat moet ik doen als het waarschuwingslampje knippert?

Een knipperend lampje kan duiden op overbelasting of een abnormale temperatuur. Laat het product afkoelen, reinig het snijgereedschap en laat de trekker los. Als het probleem aanhoudt, neem dan contact op met uw onderhoudsbedrijf.

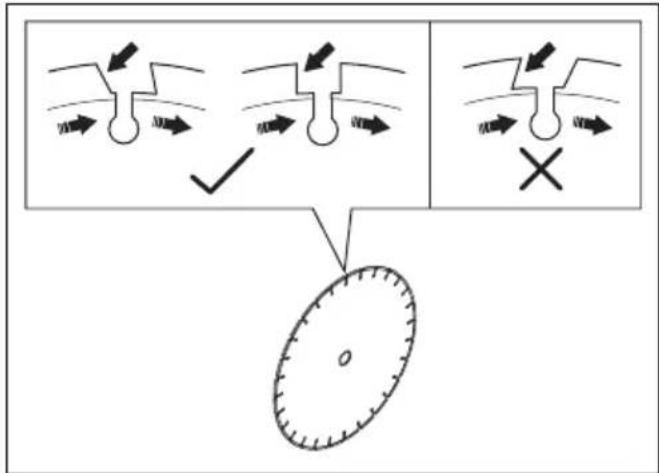

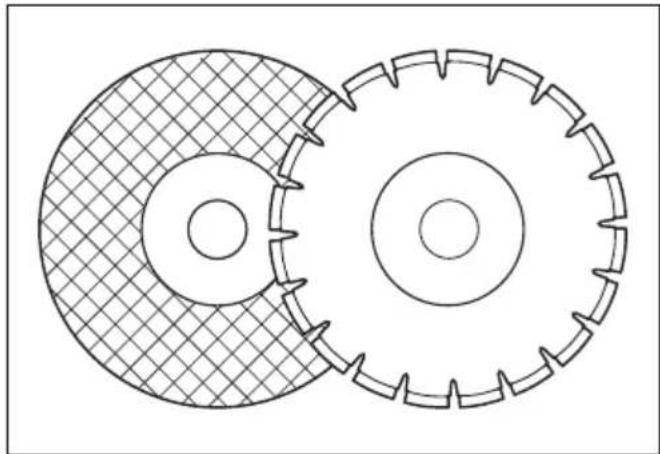

Welke bladen kan ik gebruiken?

Gebruik uitsluitend diamant- of schuurbladen die zijn ontworpen voor draagbare doorslijpmachines, met een maximale diameter van 230 mm. Gebruik geen getande bladen of bladen met segmenten die meer dan 10 mm uit elkaar staan. Controleer of het nominale toerental van het blad minimaal 5940 t/min is.

Hoe onderhoud ik de Husqvarna K 535i?

Controleer voor elk gebruik de staat van het blad, de beschermingen en de trekker. Reinig de ventilatorbehuizing wekelijks. Gebruik perslucht om de accu en lader te reinigen. Volg het onderhoudsschema in de handleiding.

Welke beschermingsuitrusting moet ik dragen?

Draag altijd een veiligheidshelm, een stofmasker, gehoorbescherming, een veiligheidsbril, dikke handschoenen en stalen veiligheidsschoenen. Een EHBO-doos moet beschikbaar zijn.

Hoe bewaar ik de machine en de accu?

Verwijder de accu. Bewaar de machine op een droge, vorstvrije plaats. De accu moet worden bewaard tussen 5 °C en 25 °C, uit direct zonlicht. Laad deze voor langdurige opslag op tussen 30% en 50%. Laat de accu niet achter in een vochtige of metalen omgeving.

Kan ik de K 535i gebruiken om plastic buizen te snijden?

Nee, gebruik geen diamantblad op kunststof materialen. De hitte zou het plastic doen smelten, wat aan het blad kan blijven plakken en een terugslag kan veroorzaken. Gebruik het product alleen voor de aanbevolen materialen: tegels, straatstenen, licht beton.

GEBRUIKSAANWIJZING K 535i HUSQVARNA

NL Gebruiksaanwijzng 77-101

Contents

Introduction. 2

Troubleshooting. 21

Safety. 4

Vervoer, opslag en verwerking. 99

Montage. 86

EG-conformiteitsverklaring. 101

Inleiding

Productbeschrijving

Husqvarna K 535i is een draagbare, handbediende doorslijpmachine. Het product worden van stroom voorzien door een accu.

Er worden voortdurend gewerkt aan het verhogen van uwveiligheid en efficienteijdens bedrijf. Neem voor meer informatatie contact op met uw servicedealer.

Gebruik

Dit product wordt gebruikt voor het snijden van dakpannen, tuintegels enlicht beton.

Let op: Er{kunnen landelijkregels zijn die het gebruik van dit product beperken.

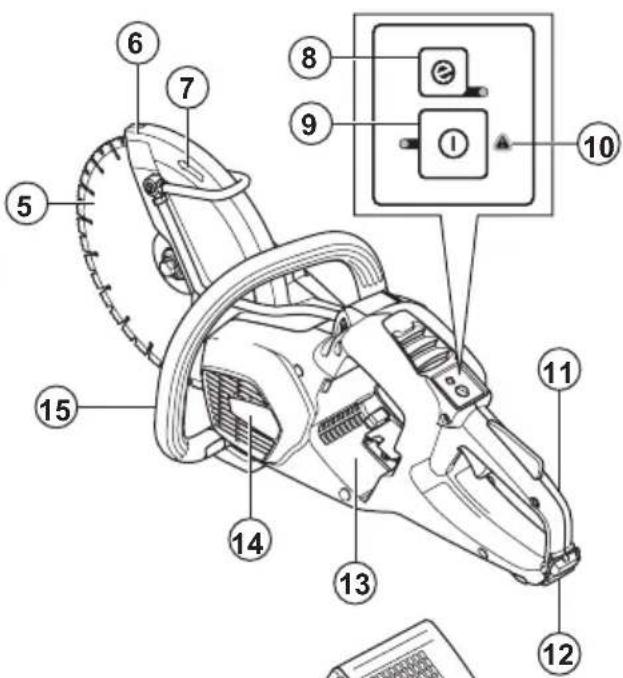

Productoverzicht

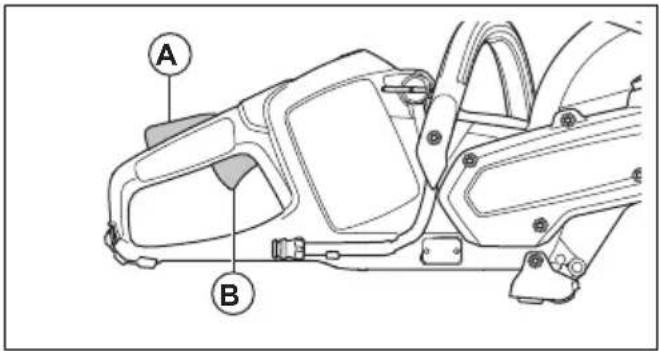

1. Vergrendeling voedingssschakelaar 2. Voedingssschakelaar

2. Waterklep

3. Watermondstuk
4. Zaagblad

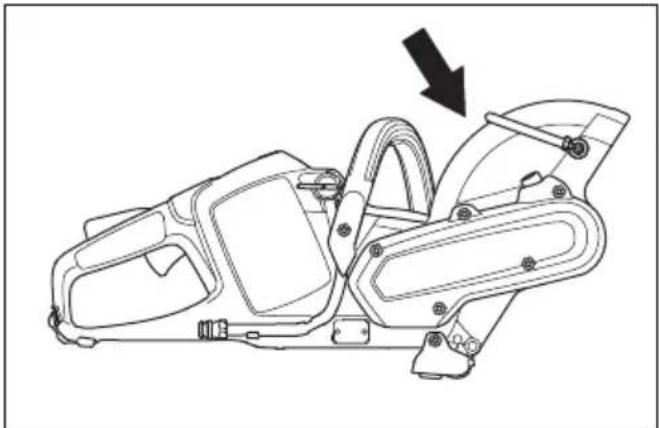

5. Bladbeschemkap
6. Bladrotatie
7. SavE-knop
8. Start- en stopknop
9. Waarschuwingslampje
10. Achterhandgreep met rechterhandbescherming
11. Achterste grundsteun met een kabeloog
12. Accusleuf
13. Ventilatorbehuizing
14. Voorste handgreep
15. Riembescherming
16. Voorste grondsteun
17. Typeplaatje
18. Wateraansluiting met filter
19. Bedieningshandleiding
20. Ring-steeksleutel
21. Knop, accustatus
22. Accustatus
23. Waarschuwingslampje
24. Accountgrendelknop
25. Accu (niet meegeleverd)

Symbolen op het product

Risico op ernstig letsel of overlijden van de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier.

Lees de handleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

Draag een goedgekeurde veiligheidshelm, ademhalingsbescherming en gehoor- en oogbescherming.

Dit product voldoet aan de geldende EU-richtlijnen.

Slijpstof kan ademhalingsproblemenveroorzaken. Gebruik goedgekeurde ademhalingsbescherming. Adem geen uitlaatgassen in. Zorg voor voldoende ventilatie.

Vonken van het zaagblad konnen brand verooorzaken in brandbare materialen zoals benzine, hout, kleren en droog gras.

Terugslag kan plotseling en nsel optreden en verwondingen veroorzaken. Lees de gebruiksaanwijzing aandachtig door en gebruik het product Niet voordat u de instructies goed hebt begrepen.

Controller of het zaagblad Niet gescheurd of anderszins beschadigd is.

Gebruik geen zaagbladen bestemd voor cirkelzagen.

Milieumarkering. Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur.

	Rotatierichting blad

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten.

Symbolen op de accu en/of op de accuhouder.

Lever dit product in bij een recyclepunt voor elektrische en elektronische apparatuur. (Alleen geldig voor Europa)

Faalveilige transformator.

Bewaar en gebruik de acculader alleen binnen.

Dubbele isolatie.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant akkomstig zijn, of onderdelen die zichাঙ发展格局 door de fabrikant.
• het product een accessoire bevat dat nicht afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligkeit

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wortt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle
veiligheidswaarschuwingen en alle
instructies. Het Niet opvolgen van de
waarschuwingen en instructies kan leiden
tot elektrische schokken, brand en/of ernstig
letsel.

Let op: Bewaar alle waarschuwingen en instructies voor later gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst zowel maar gereedschappen die op het Lichtnet (met snoer) werk den als gereedschappen die met een accu (snoerloos) werkken.

Veiligkeit van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren ereder ongelukken.

• Gebruik elektrisch gereedschap nicht in een omgeving waar ontploffingsgevaar bestaat, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische apparaten creeren vonden waardoor het stof of de dampen hunnen ontbranden.

• Houd kinderen en omstanders op afstand wanneer u elektrisch gereedschap gebruikt. U kunt de controle over het apparaat verliezen als u afgeleid worden.

Elektrische veiligheid

• Elektrisch gereedschap moet geschikt zijn voor het betreffende stopcontact. Wijzig nooit de stekker. Gebruik nooit een adapterstekker in combinatie met geaarde elektrische gereedschappen. Ongewijzigde stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrische gereedschappen nicht bloot aan regen of vochtige omstandigheden. Water dat in elektrisch gereedschap binnendringt, verhoegt het risico op elektrische schokken.
• Gebruik het snoer Niet voor oneigenlijke doeleinden. Gebruik het snoer nooit om het elektrische apparaat aan te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de knoop geraakte snoeren verhogen het risico op elektrische schokken.
• Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis wanneer u buiten werkt met elektrisch gereedschap. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als gebruik van een elektrisch apparaat in een vochtige omgeving onvermijdelijk is, gebruik dan een netvoeding met overstroombbeveiliging (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken

OPGELET: Reinig de machine nicht met een hagedrukreiniger, want water kan binnendringen in het elektrische systeme of de motor en kan schade of kortsluiting in de machine veroorzaken.

Persoonlijke veiligheid

• Wees altijd alert, kijk wat u doet en gebruik uw gezonde verstand wanner u elektrisch gereedschap gebruikt. Gebruik elektrisch gereedschap Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.. Een moment van onoplettendheidijdens het gebruik van elektrische apparaat kan leiden tot ernstig persoonlijk letsel.
  Maak altijd gebruik van persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.
  Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de uit-positie staat voordat u het gereedschap aansluit op een spanningsbron en/of accu, oppakt of draagt. Het dragen van elektrische apparaten met uw vinger op de schakelaar of het onder spanning zetten van elektrische apparaten waarvan de schakelaar op aan staat, kan makkelijk leiden tot ongelukken.
• Verwijder eventuele (instel)sleutels voordat u het elektrisch gereedschap inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap kan persoonlijk letsel tot gevolg hebben.

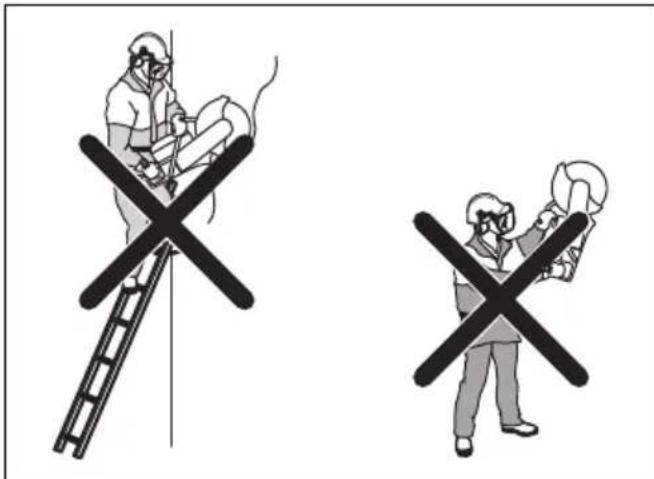

• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Hierdoor heeft u een betere controle over het apparaat in onverwachte situatuies.
• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of langhaar konnen verstrikt raken in bewegende onderdelen.
• Als de möglichkheid besteht voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze worden gebruikt. Het gebruik van stofopvang kan stofgerelateerde gezaren beperken.
• De trillingsemissieijdens het feitelijke gebruik van de machine kan afwijken van de opgegeven totaalwaarde en is afhankelijk van de manier waarop het gereedschap worden gebruikt. Om zichelf te beschermen, moeten gebruikers de nodige veiligheidsmaatregelen nemen op basis van een schatting van de blootstelling in de feitelijke gebruiksomstandigheden. Hierbij moet rekening worden gezchoolen met alle elementen van de bedrijfscylus, dus Niet alleen deijd dat het

gereedschap actief worden gebruikt, maar ook dearend dat het gereedschap is uitgeschakeld of stationair draaait.

Blij op afstand van de schijf wanner de motor draait.

Gebruik en verzorging van elektrische apparaten

• Gebruik elektrische gereedschap nicht voor taken waarvoor het Niet geschikt is. Gebruik het juiste elektrische apparaat voor uw toepassing. Met het juiste elektrische apparaat(Int)kunt u de taak better en veiliger uitvoeren met de snugheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap Niet als de aan/uitschakelaar Niet werkt. Elektrische apparaten die Niet bediend+kennen worden met deschakelaar zich gevaarlijk en要去en gerepareerd worden.
  Haal de stekker uit het stopcontact en/of verwijder de accu van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregelen verkleinen het risico op het per ongeluk starten van het elektrische apparatus.
  Berg elektrisch gereedschap dat u Niet nodig hebt op buiten het bereik van kinderen en LAST personen die onbekend zich met het elektrisch gereedschap of deze instructies Niet werken met het elektrisch gereedschap. Elektrische apparaten zich gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap goed.
  Controller op onjuiste montage of vastlopen van bewegende delen, gebroken onderdelen en andere condites die de werking van het elektrische gereedschap konnen beinvloeden.
  Als het elektrische apparaat beschadigd is,要去 het latent repareren voordat u het gebruikt. Veel ongelukken wordenveroorzaakt door slecht onderhonden elektrische apparaten.
  Houd snijgereedschappen scherp en schoon. Goed onderhonden snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en zich eenvoudiger onder controle te honden.
• Gebruik het elektrisch gereedschap, de accessoires, gereedschapsbits en dergelijk in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en het type klus dat moet worden uitgevoerd. Als u het elektrische apparaat voor andere toepassingen gebruikt dan waarvoor het is bedoeld, kan er een gevaarlijke situatie ontstaan.

• Onder geen bedding mag u wijzigingen aanbrengen in het oorspronkelijke ontwerp van de machine zonder toestemming van de fabrikant. Gebruik algijd originele reserveonderdelen. Ongeauthoriserde wijzigingen en/of accessoires+kennen ernstig of dodelijk letsel aan de gebruiker of andereen toebrngen.

• Verzeker u ervan dat zich op de werkplek of in het te frezen materiaal geen leidingen of elektrische kabels bevinden.

• Controller altijd waar gasleidingen lopen en geef hun locatie duidelijk aan. Zagen of freeze zich bij gasleidingen houdt altijd gevaar in. Voorkom het ontstaan van vonden met het oog op het risico van een explosie. Blijf geconcentreerd en gefocust op de taak. Achteloosheid kan resulteren in ernstig of zelfs dodelijk persoonlijk letsel.

Gebruik en onderhoud van gereedschap met accu

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecifieerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creeren als de lader met een andere accu worden gelebruikt.
• Gebruik elektrisch gereedschap enkel met de specifiek hiervoordoboelde accu. Als er andere occupacks worden gebruikt, bestaat er risico op letsel en brand.
• Als het.Accupack Niet gebruikt worden, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tussen de twee klemmen kunnen make. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.
• Als het.accupack verkeerd worden gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze nicht aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen komt dient u medische hulp in te roepen.Vloeistof die uit accu's loopt,kan irritatie of brandwondenveroorzaken.

Service

• Laat uw elektrische apparaat repareren door een gekwalificeerde monteur en gebruik uitsluitend identieke verrangingsonderdelen. Dit zorgt ervoor dat de verilgheid van het elektrisch gereedschap worden gehandhaafd.

Veiligheidswaarschuwingenddoorslijpmachine

• Voor optimale verilgheid moet de bijgeleverde beschermkap stevig op het gereedschap worden bevestigd en zo worden geplaatst dat er zo min möglichk risico is op contact tussen viel en gebruiker. Zorg dat uzelf en omstanders afstand honden van het blad van het ronddraaiende weil. De kap beschermt de gebruiker gegen brostkukken van het wiel en onbedoeld aanraken van het wiel.
• Gebruik alleen gebonden versterkte of diamanten doorslijpschijven voor uw elektrisch gereedschap. Het feit dat een accessoire op de

machine past, betekent nicht dat een veilige werkung is gegardeerd.

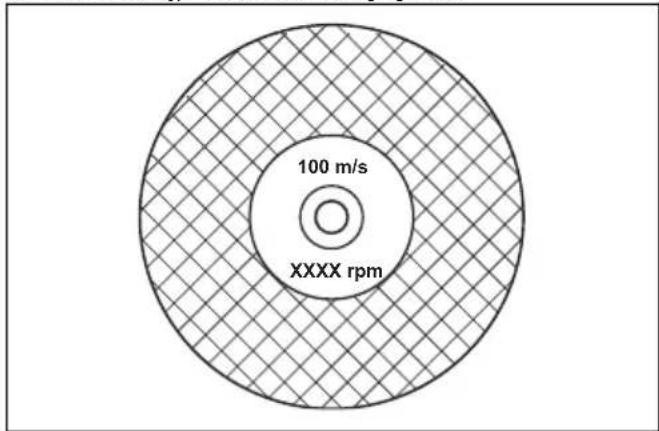

• De nominale snelheid van een accessoire要去 minstens zo groot় als de maximale snelheid van het gereedschap. Accessoires die op een te hoge snelheid worden gezruikt, können uit elkaar vliegen.
• Wielen mogen alleen worden gebruikt voor aanbevolen toepassingen. Probeer bijvoorbeeld Niet te slijpen met derijkant van de slijpschijf. Een schurende slijpschijf is bedoeld voor omtrekslijpen - door kracht op derijkantuit te oefenen zou de schijfuit elkaar+kunnen vliegen.
• Gebruik alkijd onbeschadigde wielflenzen die de juiste grootte en vorm hebben voor het gebruikte viel. De juiste wielflenzen ondersteunen het viel en verminderen de kans dat het viel breekt.
• Gebruik geen versleten, versterkte wielen van grotere elektrische gereedschappen. Snijwielen bedoeld voor grotere elektrische gereedschappen zichniet geschikt voor de hogere toerentallen van kleiner elektrisch gereedschap, en+kunnen barsten bij gebruik in combinatie daarmee.
• De buitendiameter en de dikte van uw accessoire要去en binnen de capacité van het gereedschap passen. Accessoires van de verkeerde grootte{kunnen Niet goed beschermd en bediend worden.
• Wielen en flenzen moeten nauwkeurig op deuitgaande as van het gereedschap passen. Wielen en flenzen die nicht nauwkeurig op deuitgaande as van het gereedschap passen, draaien ongelijkmatig, trillen sterk en+kunnen ertoe leiden dat de controle verliest.
• Gebruik geen beschadigde wielen. Controllerervoor het gebruik wielen alkijd op afsplinteringenen scheuren. Als het gereedschap of het wielvalt, dient u te controlleren of het beschadigd is,of gebruik een onbeschadigd wiel. Als u het wielhebt gecontroleerd en ingezet,That u het gereedschap een minuut lang met het maximale toerental lopen. Daar bij dient u en dienen anderepersonen uit de buurt van het ronddraaiende wielteblijven. Beschadigde wielen breken meestal tijdens deze testtijd.
• Draag algijd persoonlijke beschermingsuitrusting. Gebruik afhankelijk van de werkzaamheden gezichtsbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbescheming, handschoenen en een schort die afgeslepen materiaal en delen van het werkstuk können tegenhoven. De oogbescheming moet geschikt+zijn om rondvliegende deeltjes gegen te houden die bij de werkzaamheden ontstaan. Het stofmasker ofademhalingsmasker要去en geschikt+zijn om deeltjes uit de lucht te filteren. Langdurige blootstelling aan lawaai kan tot gehoorschade leiden.
• Houd omstanders op een veilige afstand van het werkgebied. Ledereen die zich in het werkgebied

behindt moet persoonlijke beschermingsmiddelen dragen. Brokstukken van het werkstuk of een gebroken viel können wegliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.

• Houd het gereedschap alleen vast aan de geïsoleerde handgrepenijdens het uitvoeren van werkzaamheden waar bij het snijtoebehoren in aanraking kan komen met verborgen bedrading. Als het snijtoebehoren een onder stroom staande draad aanraakt, kan dit ervoor zorgen dat Niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.
• Leg het gereedschap nooit neer als het accessoire nog in beweging is. Het draaiende wil kan in contact komen met het oppervlak, waardoor u de contrôle over het gereedschap kunt verliezen.
• Laat het gereedschap Niet draaien verwijl u het opzij draagt. Door onbedoeld contact met het draaiende accessoire kan uw kleding worden gegrepen, waardoor het accessoire in aanraking met uw lichaam komt.
  Maak de ventilatieopeningen van het gereedschap geregeld schoon. Door de ventilator van de motor wordt stof in de behuizing geblazen en door ophoping van metalen deeltjes kan er elektrisch gevaar ontstaan.
• Gebruik het gereedschap Niet bij ontvlambare materialen. Ze zouden door vonden in brand hunnen raken.

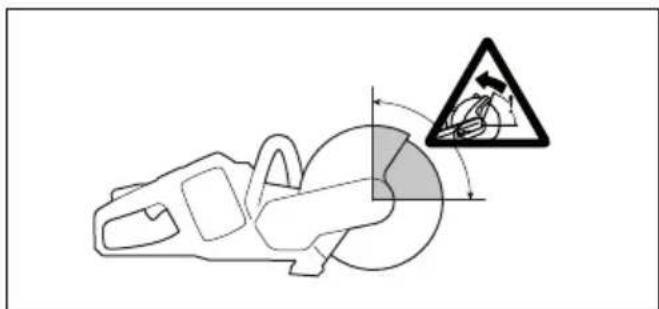

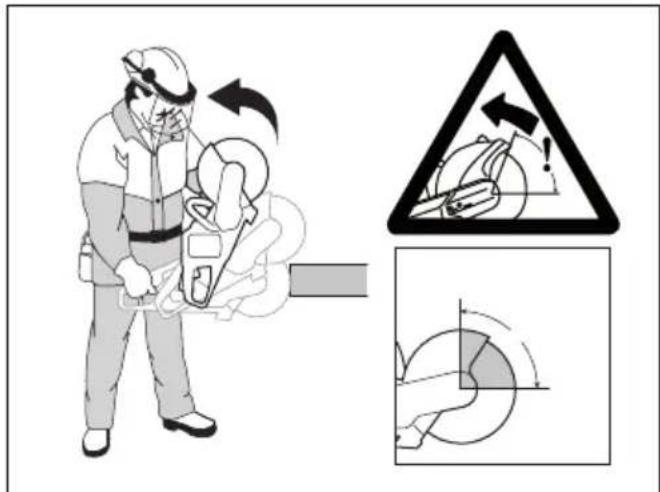

Terugslag en daarmee verwante waarschuwingen

• Terugslag is een plotselinge reactie op een geklemd of vastzittend ronddraaiend wiel. Door klemmen of vastzitten valt het ronddraaiende wiel snel stil. Dat zorgt ervoor zorgt dat het ongecontroleerde gereedschap in de tegenovergestelde richting van de rotatie van het wiel worden geforceerd op het punt van de verbinding.
• Bijvoorbeeld, als een slijpschijf in het werkstuk blijft klemzitten, dan za de rand van de schijf zich in de oppervlakte van het materiaal graven waarna de schijf maar buiten schiet. Het wil kan in de richting van de gebruiker schieten of in de andererichting, afhankelijk van de bewegingsrichting van het wil op het moment dat het vast bleef zitten. Een slijpschijf kan onder die omstandigheden ook breken.
• Terugslag is het gevolg van verkeerd gebruik van het gereedschap en/of verkeerde bedrijfsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt beschreiben.

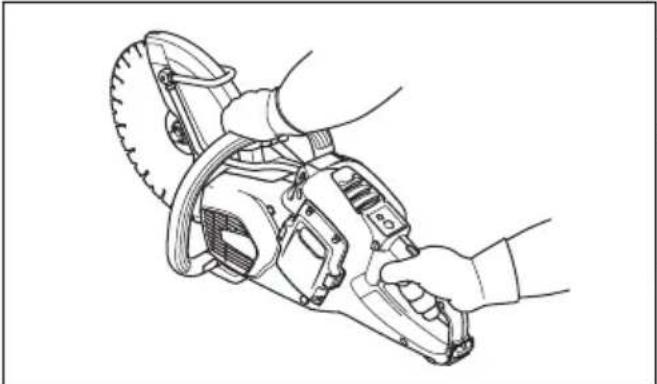

  Houd het gereedschap stevig vast en zorg ervoor dat lichaam en armen in een zodanige positie staan dat u de terugslagkrachten kunt weerstaan. Maak steeds gebruik van het

hulphandvat, als het aanwezig is, zodate u tijdens het opstarten maximale beheersing hebt over terugslag en koppelreacties. De gebruiker kan koppelreacties en terugslagkrachten beheersen met de juiste voorzorgsmaatregelen.

• Houd uw hand nooit bij het draaiende accessoire. Het accessoire kan over uw hand terugslaan.

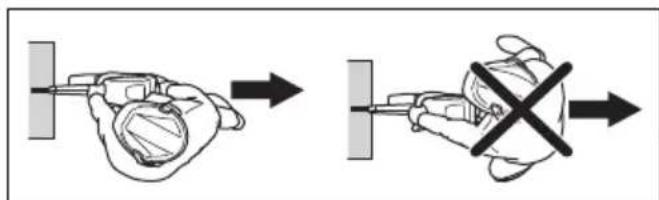

  Zorg dat uw lichaam Niet in een lijn met het ronddraiende wiel staat. Bij terugslag schiet het gereedschap in een richting die tegengesteld is aan de beweging van het wiel, op het moment dat het wiel vastklemt.
• Wees voorzichtig bij het werkken langs hoeken, scherpe randen en dergelijkke zodate vermeden worden dat het accessoire terug stuiert en blijft vastzitten. Hoeken, scherpe randen en stuiteren konnen het ronddraaiende accessoire vastgrijpen waardoor u de macht over het gereedschap verliest of er terugslag optreedt.
  Maak geen zaagketting, houtsnijblad of gesegmenteerde diamantschijf vast met een perifere opening vaneer dan 10mm of een getand zaagblad. Dergelijkere gereedschappen given vaak terugslag en het gevaar dat u de macht over het gereedschap verliest.
• "Knel" hetIEL niets en oefen geen overmatige drukuit.Probeer niet extra diep te zagen.Door overbelasting van hetiel vergroot u de kans dat hetiel verbuigt of in de snede blijft vastzitten,waardoor hetiel terugslaat of breekt.
• Indien hetIEL blijft vastzetten of de werkzaamheden moeten worden onderbroken, schakel het gereedschap dan uit en houd het stil tot het wil volledig tot stilstand is gekomen. Probeer nooit om het nog ronddraaiende wiluit de groef te trekken. Anders kan een terugslag het gevolg zich. Onderzoek de oorzaak van het vastzittende wil en neem maatregelen om het probleem te verhelpen.
  Herstart het gereedschap Niet in het werkstuk. Laat het wieit tot volle snugelid komen en breng het weer terug in de snede. Het wiei kan vastklemmen, weglopen of terugslaan als het gereedschap worden gestart met het wiei in het werkstuk.

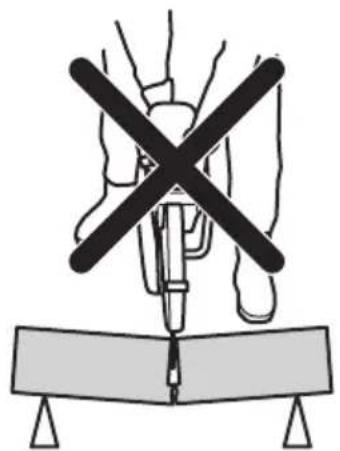

• Ondersteun panelen en große werkstukken om het gevaar op vastklemmen en terugslag te verkleinen. Een groot werkstuk kan onder eigengewicht doorzakken. Ondersteun het werkstuk in de buurt van de zaaglijk en aan de rand van het werkstuk, aan weerszijden van het wie1.
• Wees extra voorzichtig wanner u in een bestaande muur of in andere "blinde" oppervlakken zaagt. Het uitstekende wil kan een gas- of waterleiding, elektrische bedrading of een ander object raken, wat terugslag kan veroorzaken.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is een gevaarlijk gereedschap en kan ernstig letsel veroorzaken bij onnauwkeurig of incorrect gebruik. Het is erg belangrijk dat u de inhoud van deze handleiding hebt gelezen en begrepen.
• Dit product mag nicht worden gewijzigd zonder toestemming van de fabrikant. Gebruik het product Niet als iemand anders het heeft gewijzigd en gebruik te allen tjnde goedgekeurde accessoires. Wijzigingen die Niet door de fabrikant zijn goedgekeurd,+kunnen ernstig of fataal letsel tot gevolg hebben voor de gebruiker of andereen.
• Houd het product schoon. Aanduidingen en stickers要去en volledig zichtaarহ.
• Dit product produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gebruiken.

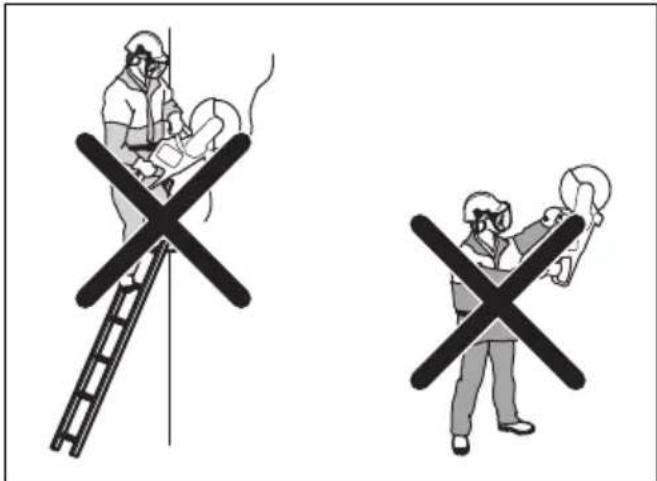

Veiligheidsinstrumenties voor bediening

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Zaag nooit asbestmaterialen.
  Zorg bij droog zagen dat stof veilig worden verwijderd.
• De informatatie in deze handleiding kan vakkennis en ervaring nicht verrangen. Als u het apparaat gebruikt in een situation waarin u zich nicht veilig voelt, schakel het apparaat dan direct UIT. Gebruik het product Niet in onbekende situatuies.
• Neem contact op met uw servicedealer of Husqvarna als u vragen hebt over de werkking van het product. Wij+kunnen u informatie given over hoe u uw product op veilige wijze en met het beste resultaat bedient.
• Gebruik een product, accu of accumulator nicht als deze defect is.
• Raak een draaiend zaagblad nicht aan. Dit kan leiden tot ernstig letsel of de dood.
• Gebruik het product Niet in ongunstige weersomstandigheden, zoals dichte mist, hevige regen, harde wind en hevige kou. Slechte

weersomstandigheden können leiden tot risico's zoals ij s op de grond.

• Start een product pas nadat alle kappen en aftschermingen correct zijn gemonteerd.
• Controleer de omgeving. Zorg ervoor dat omstanders of dieren u Niet zodanig+kennen aanraken of beinvloeden, dat u de controle over het apparatus verliest.
• Laat het product Niet door kinderen bedieren; houd het buiten hun bereik. Het product is eenvoudig te starten. Dit kan ernstig letsel tot gevolg hebben.
• Verwijder de accu wanner u geen volledig zich hebt op het product. Verwijder de accu wanner u het product gedurende een langeperiode nicht gezruikt.
• U moet op stabiele ondergrond staan om het product volledig onder controle te houden. Gebruik het product Niet als u op een ladder staat. Gebruik het product alleen als u op een stabiele ondergrond staat.
• Gebruik het product Niet boven schouderhoogte.

• Als u Niet oplet, worden het risico op terugslag groter.

• Gebruik het apparaat Niet met een hand. U(Int)kunt dit product Niet veilig onder controle houden met een hand.
• Gebruik het product nooit in een situation waarin u niet om hulp kunt roepen indien zich een ongeval voordat.

Zorg ervoor dat u veilig kurz bewegen. Controller de omstandigheden en het terrein rond u op eventuele obstakels.
- Als men teveel worden blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consalteer uw dokter wanneur u symptomen heeft die wijzen op te grote blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, "kriebels", speldeprikken", pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestal voor op vingers, handen of polsen. Deze symptomen+kennen toenemen bij koude temperaturen.
- Het is nicht möglichk om elke situatie te vermelden die u kunt gegenkommen als u dit product gebruikt. Wees.altijd voorzichtig en gebruik uw gezond verstand.
Let op: Nadat u het gereedschap hebt bediend, moet de gehoorbeschemming direct na het voltooien van de zaagwerkzaamheden worden verwijderd, zodate u geluiden en waarschuwingssignalen kunt opmerken.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees alle
veiligheidswaarschuwingen en alle
instructies. Het Niet opvolgen van de
waarschuwingen en instructies kan leiden
tot elektrische schokken, brand en/of ernstig
letsel.

U moet goedgekeurde persoonlijke beschermingsmiddelen gebruiken wonneer u het product gezruikt. Persoonlijke beschermingsmiddelen bieden geen volledige bescherming gegen letsel, maar+kunnen bij een ongeval wel de ernst van het letsel beperken. Neem contact op met uw servicedaler voor de aanbevolen veiligheidsuitrusting.
- Uw kleding moet nauwsluitend zich zonder uw bewegingsvrijheid te beperken. Controller regelmatin de toestand van uw persoonlijke beschermingsmiddelen.
Draag een goedgekeurde veiligheidshelm.
- Gebruik goedgekeurde ademhalingsbescherming.
- Gebruik goedgekeurde gehoorbescherming. Langdurige bloatstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
- Gebruik.altijd een veiligheidsbril of gezichtsvizier om de kans op letsel door deeltjes en stof te verkleinen. Dit kan leiden tot ernstig letsel,vooral aan ogen.
Draag veiligheidshandschoenen van ditke stof.
- Gebruik laarzen met stalen neus en antislipzool.
- U要去 altijd een EHBO-kit bij de hand hebben.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees alle
veilgheidswaarschuwingen en alle
instructies. Het Niet opvolgen van de
waarschuwingen en instructies kan leiden
tot elektrische schokken, brand en/of ernstig
letsel.

• Gebruik geen product met beschadigde verziligeidsvoorzieningen. De verziligeidsuitrusting要去 regelmatig worden geinspecteerd en onderhonden. Als een verziligeidsvoorziening na inspectie Niet wordt goedgekeurd, neem dan contact op met uw servicedaler voor reparatie.

Toetsenbord

Het waarschuwingslampje knippert bij een risico op overbelasting. De overbelastingsbescherming schakelt het product tijdelijk uit. U kunt het product gebruiken als de temperatuur wee por niveau is. Als het waarschuwingslampje blij branden, neem dan contact op met uw service dealer.

De automatische stopfunctie

Het product is voorzien van een automatische stopfunctie, die het product stoot zodia u het een minuut lang Niet gebruikt.

Vergrendeling voedingsschakelaar

De vergrendeling van de activeringsschakelaar voorkomt dat de activeringsschakelaar per ongeluk worden ingeschakeld. Als u uw hand rond de handgreepplaatst en de vergrendeling van de activeringsschakelaar (A) indrukt, LASTe de activeringsschakelaar los. Als u de handgreep loslaat,

bewegen de activeringsschakelaar en de vergrendeling\ weer terug maar hun beginpositions.

Bladbeschemkap

De bladbeschemkap beschermt de gebruiker gegen zaagdeeltjes. De bescherming voorkomt dat deeltjes losraken en de gebruiker letsel toebrengen

Veiligkeit bij accu's

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Gebruik uitsluitend de Husqvarna BLi-accu's die we voor uw product aanbevelen. De accu's zijn voorzien van softwarematige encryptie.
• Gebruik de Husqvarna BLi-accu's die oplaadbaar zich uitsluitend als een voedingsbron voor de bijbehorende producten van Husqvarna. Gebruik de accu Niet als voedingsbron voor andere apparaten, om letsel te voorkomen.
  Risico van elektrische schok. Breng de accuklemen nicht in contact met sleutels, schroeven of ander metaal. Dit kan kortsluiting van de accuveroorzaken.
• Gebruik geen accu's die nicht oplaadhaar zijn.
• Plaats geen voorwerpen in de luchtspleten van de accu.
• Beschem de accu gegen direct zonlicht, warmte of open vuur. De accu kan exploderen en

brandwonden en/of chemische brandwondenveroorzaken.

• Bescherm de accu gegen regen en vocht.
• Houd de accu uit de buurt van magnetrons en hoge druk.
• Probeer de accu Niet te demonteren of te slopen.
• Laat accuzuur nicht in contact komen met uw huid. Accuzuur kan verwondingen aan de huid, corrosie en brandplekken veroorzaken. Wrijf Niet in uw ogen wanneer u accuzuur in uw ogen krijgt, maar spoel uw ogen minstens 15 minuten met water. Als accuzuur in contact is gekomen met uw huid,要去 de huid reinigen met veel water en zeep. Roep medische hulp in.
• Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (104 °F).
• Reinig de accu of acculader nooit met water. Zie Accu en acculader reinigen op pagina 97.
• Gebruik geen defecte of beschadigde accu.
• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.
• Houd de accu buiten het bereik van kinderen.

Veiligheidsvoorschriften voor acculader

WAARSCHUWING: Lees alle
veiligheidswaarschuwingen en alle
instructies. Het Niet opvolgen van de
waarschuwingen en instructies kan leiden
tot elektrische schokken, brand en/of ernstig
letsel.

• Risico van elektrische schok of kortsluiting wanner de veiligheidsinstrumenties nicht worden opgevolgd.
• Gebruik geen andere acculader dan die bij uw product is geleverd. Gebruik uitsluitend Husqvarna-QC-laders wanner u vervangende Husqvarna-BLi-accu's oplaadt.
• Probeer de acculader Niet te demonteren.
• Gebruik geen defecte of beschadigde acculader.
• Til de acculader Niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek Niet aan de voedingskabel.
• Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de kabel Nietbekneld raaktussen deuren, hekken en dergelijke.
• Gebruik de acculader Niet in de buurt van brandbare materialen of materialen die corrosie{kunnenveroorzaken. Controller of de acculader Niet is afgedekt. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.

• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu Niet buiten op. Laad de accu Niet op in vochtige omstandigheden.

• Gebruik de acculader alleen op plekken met een temperatuur:tussen 5^ (41^) en 40^ (104^) . Gebruik de lader in een omgeving die goed geventileerd, droog en stofvrij is.

• Plaats geen voorwerpen in de luchtspleten van de acceluler.
• Verbind de contacten van de acculader Niet met metalen objcten, omdat dit kortsluiting in de acculader kan veroorzaken.
• Laad geen Niet-oplaadbare accu's op in de acculader en gebruik deze ook Niet in de machine.
• Gebruik goedgekeurde stopcontacten die nicht beschadigd zijn.

Veiligheidsinstrumenties voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• Verwijder de accu voordat u onderhoud of andere controles UITvoert, of het product demonteert.

• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreiben. Gaaar uw servicedaler voor verdergaande service- of onderhoudswerkzaamheden.

• Reinig de accu of acculader nooit met water. Sterke reinigingsmiddelen können schade aan het kunststof veroorzaken.
• Als u geen onderhouduitvoert,verkort dit de levenscylclus van het product en vergroot het risico op ongevallen.
  Voor alle service en reparations is speciale training vereist, vooral voor de verilgheidsvoorzieningen op het product. Als Niet alle controles in deze bedieningshandleiding een goed resultaat geen nadat u onderhoud hebt uitgevoerd, ga dan maar uw servicedealer. Wij garanderen dat uaar professionele reparations en service voor uw product krijgt.
• Gebruik alleen originele reserveonderdelen.

Montage

Geschikte zaagbladen

Zaagbladen voor Husqvarna K 535i zijn verkrijgbaar in twee basismodellen: droogzaagbladen en diamantbladen.

Zaagbladen voor draagbare doorslijpmachines met hogetoerentallen

WAARSCHUWING: Gebruik alleen diamantzaagbladen en droogzaagbladen voor beton. Gebruik nooit getande bladen zoals bladen bedoeld voor het zagen van hout of hardmetalen bladen. Dit vergroot de kans op terugslag en het afbreken van tanden bij hoge toerentallen. Dit kan leiden tot letsel of de dood.

WAARSCHUWING: Incorrect gebruik kan leiden tot oververhitting van het blad. Een oververhit blad kan leiden tot storingen, wat kan resulteren in beschadiging en letsel.

WAARSCHUWING: Gebruik geen zaagblad met een lager maximtoerental dan dat van de doorslijpmachine. Gebruik alleen zaagbladen die voldoen aan nationale of regionele normen.

Let op: Zaag alleen materialen die zichen goedgekeurd in de bij het blad meegeleverde instructie.

Het zaagblad要去gerkt zich met bezelfde of een hogere toerentalaanduiding dan op het productplaatje van de doorslijpmachine is aangegeven.

Vibratie in de zaagbladen

OPGELET: Als u het product met te veel kracht gebruikt, kan het blad oververhit raken, buigen en trillingen veroorzaken. Gebruik het product met minder kracht. Vervang het blad wonneer de trillingen aanhouden.

Zaagbladen

WAARSCHUWING: Gebruik droogzaagbladen nicht in combinatie met water. De sterkte van droogzaagbladen neemt af als ze worden blootgesteld aan vocht, waardoor het risico op breken groter wordt.

OPGELET: Bij gebruik van het Vac-hulpstuk is slijpen met een droogzaagblad Niet toegestaan. Het gebruik van droogzaagbladen veroorzaakt overmatige slijtage van het Vac-hulpstuk.

OPGELET: Gebruik geen schurende zaagbladen die dikker zich dan de maximale aanbevolen dikte, zie Technische gegevens op pagina 99

• Gebruik geen versleten, versterkte snijwielen van grotere elektrische gereedschappen. Snijwielen bedoeld voor grotere elektrische gereedschappen zich Niet geschikt voor de hogere toerentallen vankleiner elektrisch gereedschap, en+kunnen barsten bij gebruik in combinatie daarmee.
• Het snijdende materiaal in droogzaagbladen bestaatuit schuurkorrels die met organische bindmiddelenzijn samengevoegd. "Versterkte zaagbladen" zijn opgebouwd op een textiel- en verzelbasis, waardoor voorkomen worden dat deze schijven door scheuren of Beschadigingen bij een maximum toenental tijdens het werken vollediguit elkaar springen.
• De prestaties van een zaagblad worden bepaald door het type en de groote van de slijpdeeltjes, alsmede door het type en de hardheid van het bindmiddel.
• Controller of het zaagblad Niet geschuedr of anderszins beschadigd is.

Test het zaagblad door deze aan een vinger te hangen en er zich met een schroevendraaiersteel of ie's dergelijks op te slaan. Wanner de schijf geen vol, galmend geluid LAST horen, is hij beschadigd.

Zorg dat u het juiste zaagblad gezruikt op het beoogde materiaal.

Diamantzagen

WAARSCHUWING: Gebruik een diamantzaagblad nooit voor het zagen van kunststoffen. Door de warmte dieijdens het zagen worden gezegeneerd, kan het kunststof gaan smelten en aan het zaagblad blijven plankken en terugslag veroorzaken.

WAARSCHUWING: Diamantzaagbladen
worden zeer heetijdens het gebruik. Een
oververhit zaagblad is het gevolg van een
onjuist gebruik en kan verrorming van de
schijf veroorzaken, wat wee kan leiden tot
schade en letsel.

Let op: Scherp het zaagblad door in zicht materiaal zoals zandsteen te zagen.

• Gebruik.altijd een scherpe diamantzaag.

• Diamantzagen können bot worden bij een verkeerde voedingsdruk of het zagen van bepaalde materialen, zoals waar gewapend beton. Werken met een bot diamantzaagblad leidt tot oververhitting, wat ertoekan leiden dat diamantsegmenten losraken.

• Diamantzaagbladen hebben een stalen blad voorzien van segmenten die industrielle diamanten bevatten.

• Diamantzaagbladen zichn vooral geschikt voor metselwerk, beton en andere samengestelde materialen.
• Let er bij het gebruik van een diamantzaag op dat deze in de richting van de pijl op het zaagblad draait.

Nat zagen

OPGELET: Gebruik geen Vac-apparatuur in combinatie met het system voor nat zagen.

• Diamantzaagbladen voor natzagen要去en worden gezruikt in combinatie met het system voor natzagen.
  Water koelt het zaagblad en verlengt de levensduur ervan, terwijl het ook stofvorming vermindert.
  Zorg bij natzagen dat het restwater veilig worden opgevangen.

Droog zagen

Bij droogzagen trekt u het blad elke 30-60 secondenuit de zaagsnede en LAST u dit 10 seconden in delucht te laten draaien om af te koelen.
- Gebruik indien möglich Vac-apparatuur.

Diamantzaagblad - vereisten

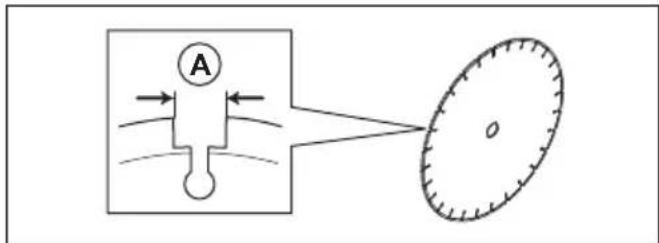

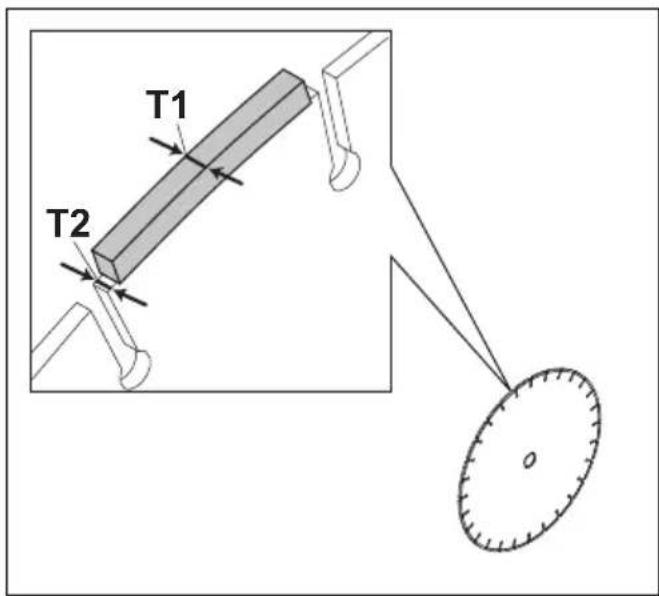

WAARSCHUWING: Zorg dat het diamantsegment (T1) breder is dan het blad (T2). Dit om beknelling in de sleuf en terugslag te voorkomen.

OPGELET: Gebruik geen diamantzaagbladen met positieve spannhoeken.

OPGELET: Gebruik geen diamantzaagbladen met segmenten met een grotere opening dan max. 10mm (A).

OPGELET: Gebruik geen diamantzaagbladen die dikker zich dan die maximale aanbevolen dikte wie Technische gegevens op pagina 99.

OPGELET: Bepaalde zaagsituaties en bladen van slechte kwaliteit hunnen leiden tot overmatige slijtage aan de zijkant van de

segmenten. Vervang het zaagblad voordat het is versleten.

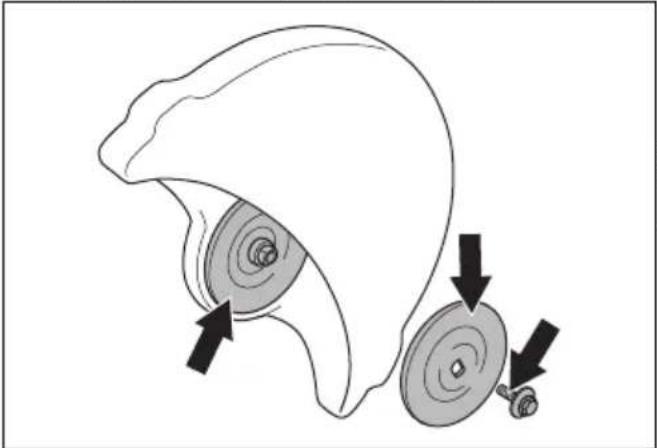

Controleren van de spilas en de flensringen

Inspecteer de flensringen en de spindelas wanner u het blad verwangt.

OPGELET: Gebruik alleen flensringen van Husqvarna met een minimumdiameter van 60~mm

OPGELET: Gebruik geen beschadigde, defecte of vieze flensringen.

OPGELET: Gebruik geen flensringen met verzillende afmetingen.

• Controller de schroefdraad op de spilas op beschadiging.
• Controller of de vlakken van het blad en de flensringen onbeschadigd, van het juiste formaat en schoonংn, en of ze goed op de spilas lopen.

De spilbus controleren

• Gebruik alleen spilbussen van Husqvarna.
  Zorg dat de spilbus de correcte afmeting heeft voor het zaagblad. De correcte afmeting staat vermeld op het zaagblad.

Het zaagblad monteren

1. Het zaagblad worden op bus (A) gezet:tussen de binnenste flensring (B) en de flensring (C). De flensring worden gedraaid om deze op de as te bevestigen.

1. Vergrendel de steel.

1. Draai de bout vast. Het aanhaalmoment voor de bout van het zaagblad is 30 Nm (18,5 ft-Ibs).

Het blad en de bladbeschemkap controleren

WAARSCHUWING: Een beschadigd zaagblad kan letsel veroorzaken.

1. Controller of het zaagblad correct is gemonteerd en geen gebreken vertoont.

2. Controller of de bladbeschemkap scheuren heeft of beschadigd is.

3. Vervang de bladbeschemkap als deutsche beschadigd is. Zie Het zaagblad monteren op pagina 89

Kabeloog

Het product is voorzien van een kabeloog. Het kabeloog kan worden gebruikt voor het heffen en neerlaten van het product. Bevestig een geschikte strop aan het kabeloog om deze te+kunnen gebruiken voor heffen en neerlaten.

Het kabeloog kan worden gebruikt voor het bevestigen van het product op een vast voorwerp om te voorkomen dat het valt en personen of uitrusting beschadigd raken.

Werking

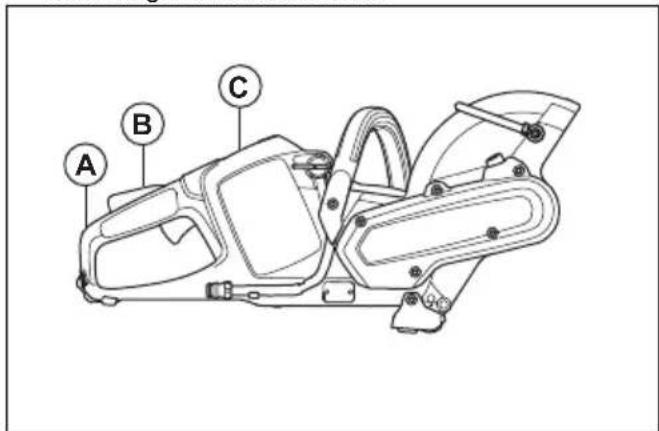

De werking controlleren voordat u het product gezruikt

1. Controller of de rechtberhandbescherming anschter (A) nicht beschadigd is.

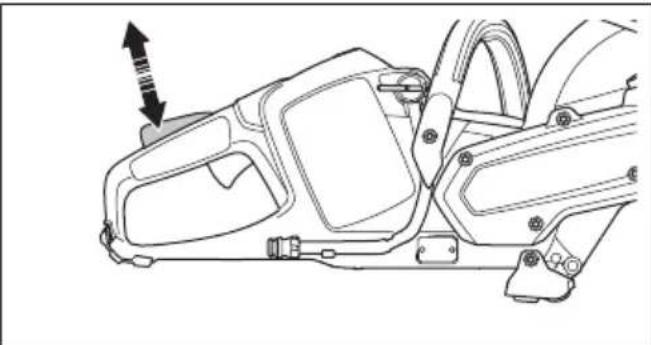

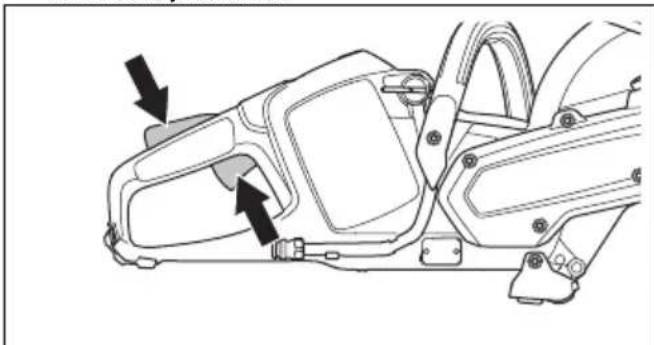

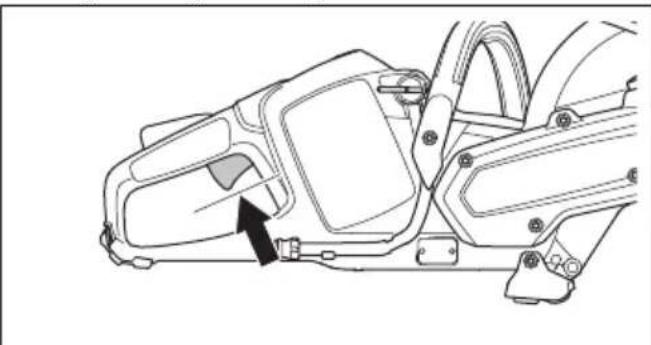

2. Controller de vergrendeling van de activeringsschakelaar (B) om ervoor te zorgen dat deze juist functioneert en Niet is beschadigd.
3. Controller het toetsenbord (C) om ervoor te zorgen dat het juist werkt.
4. Controller of alle onderdelen en beschermkappen correct zicha aangebracht en nicht beschadigd zichn of ontbreken.

5. Laad de accu op en controllerer deze correct is bevestigd aan het product.

6. Zorg dat de doorslijpmachine stocht wanner u de activeringsschakelaar loslaat.

Aansluiten van acculader

1. Sluit de acculader alleen aan als de spanning en frequentie overeenkomen met de specificaties op het productplaatje.
2. Steek de stekker in een geaard stopcontact. De LED op de acculaderlichteenmaal groen op.

Let op: De accu worden nicht opgeladen als de accutemperatuur hoger is dan 50^ / 122^ . Als de temperatuur hoger is dan 50^ / 122^ , zal de acculader de accu afkoelen voordat de accu worden opgeladen.

De accu aansluiten op de acculader

Let op: Laad de accu op als u deleze voor de eerste keer gebruikt. Een neue accu is slechts 30% opgeladen.

1. Zorg ervoor dat de accu droog is.
2. Plaats de accu in de acculader.

1. Zorg ervoor dat het groene laadlampje op de acculader gaat branden. Dat betekent dat de accu goed is aangesloten op de acculader.

1. Wanner alle LED's op de accu branden, is de accu volledig opgeladen.

1. Trek aan de stekker om de acculader UIT de wandcontactdoos te halen. Trek Niet aan de kabel.
2. Haal de accuuit de acculader.

Let op: Raadpleeg de handleidingen van de accu en de acculader voor meer informatie.

Aansluiten van koelwater

1. Sluit de waterslang aan op de watertoevoer (A).

1. Draai aan de kraan (B) om de kraan te openen en sluiten.
2. Controller of er lekke optreedt in de wateraansluiting of de slang.
3. Zorg ervoor dat de waterdruk Niet hoger is dan de maximaal toegestane waterdruk, zie Technische gegevens.

Product starten

1. Controller de activeringsschakelaar en de vergrendeling van de activeringsschakelaar. Zie De vergrendeling van de activeringsschakelaar controleren op pagina 96.

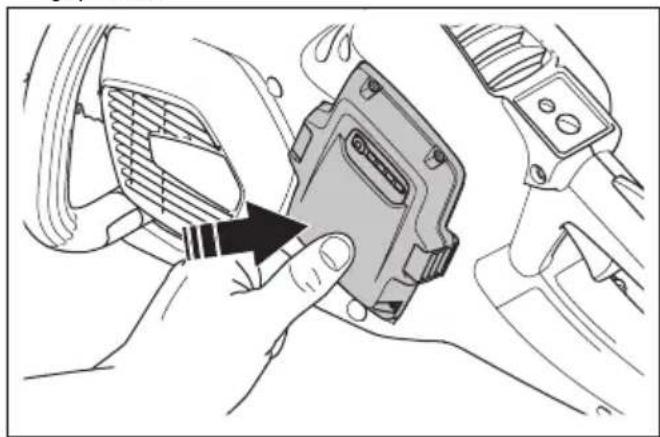

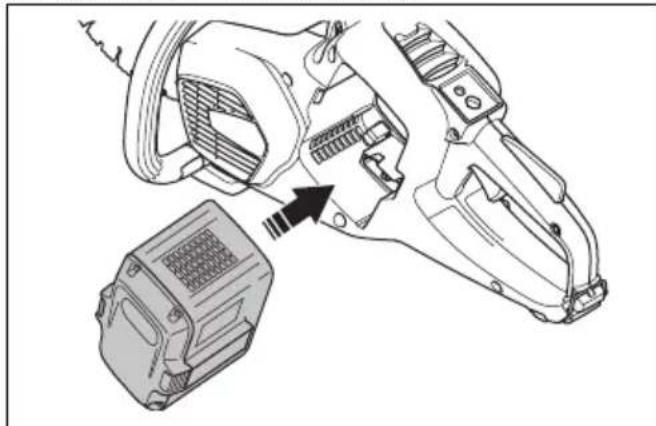

2. Plaats de accu in de accuhouder.

1. Druk op het onderste gedeelte van de accu totdat u een klik hoor. De accu要去 zonder veel moeite in de accuhoeder klikken, anders is deze Niet goed geplaatst.

1. Houd de start-/stopknop ingedrukt totdat de groene LED gaat branden.

De functie SavE gebruiken

Dit product heeft een accubesparingsfunctie (SavE). De SavE-functie beperkt het toerental van het blad en zorgt voor de langste bedrijftstijd van de accu.

Let op: De SavE-functie zorgt nicht voor een lagere zaagkracht van het product.

1. Druk op de SavE-knop op het toetsenblok.
2. Controller of de groene LED gaat branden.
3. Druk nogmaals op de knop SavE om de functie uit te schaken. De groene LED gaat uit.

Product stoppen

1. Houd de start/stop-knop op het toetsbord ingedrukt totdat de groene led uit gaat.

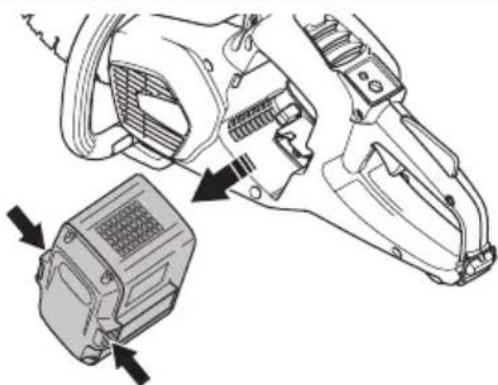

1. Druk op de accu-ontgrendelknoppen en verwijder de accu uit de accuhouder.

WAARSCHUWING: Verwijder de accu wanner u het product nicht gebruikt of als u geen volledig zich op het product hebt. Hiermee voorkomt u dat het product onbedoeld worden gestart.

Basistechniek

WAARSCHUWING: Beweeg de doordslijpmachine Niet opzij. Dit kan de vrije beweging van het blad voorkomen en leiden tot breken van het blad en letsel.

WAARSCHUWING: Gebruik de zijkant van het blad Niet. Het blad kan beschadigd en gebroken raken, wat kan leiden tot letsel. Gebruik alleen de zaagkant.

WAARSCHUWING: Gebruik een diamantzaagblad nooit voor het zagen van kunststoffen. Door de warmte die tijdens het zagen worden gezegeneerd, kan het kunststoff smelten. Gesmolten kunststoff kan aan het zaagblad blijven plakken en terugslag veroorzaken.

• Het product is gemaakt voor diamantzaagbladen met een hoge zaagsnelheid die zich goedgekeurd voor handbediende doorslijpmachines.
• Het product is gemaatk voor het zagen van tegels,licht beton ensteen. Gebruik het product alleen voordeze werkzaamheden.
• Controller of het zaagblad geen tekenen vertoont van beschadiging en of het correct is bevestigd (zie Zaagbladen op pagina 87en Het zaagblad monteren op pagina 89).
• Gebruik het correcte zaagblad voor de gewenste werkzaamheden (zie Zaagbladen voor draagbare doorslijpmachines met hoge toerentallen op pagina 86).
• Zaag nooit asbestmaterialen.
• Houd de doorslijpmachine algijd met 2 handen vast.
  Houd het product stevig vast met duimen en vingers rond de hendels. Houd de weiterhandgreep vast met uwrechterland en de voorhandgreep met uw linkerhand.

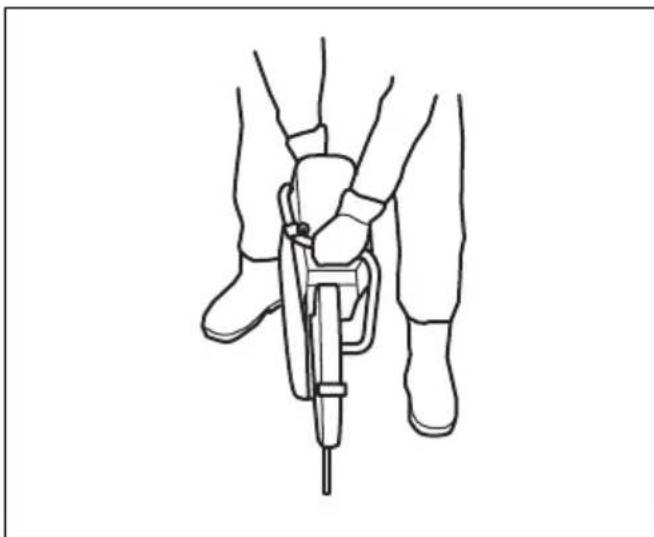

• Ga algtd parallel aan het zaagblad staan. Ga Niet in een rechte lijn acheer het zaagblad staan. In het geval van terugslag za de doorslijpmachine in het horizontale vlak van het zaagblad bewegen.

Houd afstand tot het zaagblad wanner de motor draait.
Zorg dat u stabel staatijdens de bediening.
- Houd voldoende afstand van het zaagvoorwerp.
- Zaag nooit boven schouderhoogte. Gebruik een platform of een steiger als u boven schouderhoogte moet werken. Voorkom overstrekken.

Bedien het product Niet op een ladder.

Zorg dat het zaagblad vrij is wonneer de motor wordt gestart.
- Houd het product alsijd in de gaten wonneer de motor draait.
- Beweeg het product Niet wanner het zaagblad draait. Het product heeft een elektrische vertrager om de stootijd van het blad te reduceren.

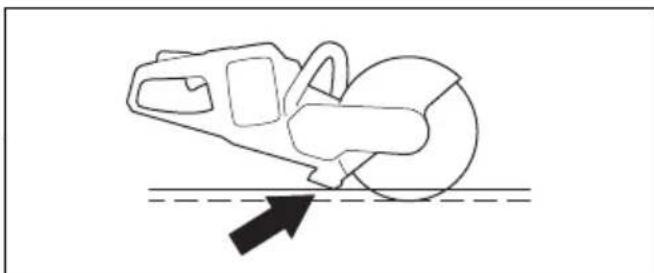

Zorg dat de voorste grondsteun gelijk ligt met de awhilezijde van het werkstuk. De bladbeschemkap verzamelt rondvliegend zaagsel en stof en houdt dituit de buurt van de gebruiker.

• Zaag met vol gas. Laat het product op vol vermogen draaien tot de zaagwerkzaamheden zijn voltooid.
  Druk het zaagblad Lichtjes gegen het zaagvoorwerp. Gebruik geen kracht.
• Plaats het zaagblad in een lijn met de zaagsnede.

• Beweeg het zaagblad langzaam waar voren enaarachten om de ruimte+tussen het zaagblad en hetmaterialaalkleiner te makes. Op deze manier wordt de temperatuur van het zaagblad verlaagd.

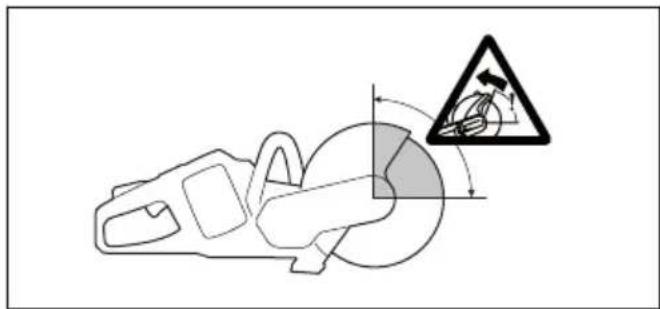

• Zaag nicht met de terugslagriscosector van het blad (zie Terugslag op pagina 94).

Terugslag

WAARSCHUWING: Een terugslag treedt plotseling op en kan erg gevaarlijk zijn. Het product kan in een draaiende beweging omhoog en waar achefteren worden bewogen in de richting van de gebruiker. Terugslag kan möglichk leiden tot letsel of de dood. U dientinzicht te hebben in de oorzaken van terugslag en hoe u terugslag kunt voorkomen voordat u het product gaat gebruiken.

Terugslag treedt op wonneer het blad bekneld raakt in de terugslagriscosector. Dit is normala gesproken nicht gevaarlijk, maar een sterke terugslag kan leiden tot letsel of de dood.

Reactieve kracht

• Een reactieve kracht trekt het product in tegengestelde richting ten opzichte van de bladbeweging. Meestal is deze kracht verwaarloosbaar. Als het blad bekneld is geraakt,

kan de sterkte van de reactieve kracht terugslagveroorzaken.

Kantel het product Niet verwijl de zaaguitrusting draait. Centrifugale krachten können de beweging doen afnemen.

Terugslagriscosector

• Zaag Niet met de terugslagriscosector van het zaagblad. Als het zaagblad bekneld is gereakt in de terugslagriscosector, worden het product door de reactieve kracht omhoog en terug gedraaid. Het zaagblad kan de gebruiker raken, wat kan leiden tot letsel of de dood.

Terugslag door "klimmen"

• Gebruik de terugslagriscosector van het zaagblad Niet. Als de terugslagriscosector worden gebruikt om te zagen, zal het zaagblad in de zaagsnede "klimmen" als gevolg van de reactieve kracht. Gebruik het onderste.Deel van het zaagblad om terugslag door "klimmen" te voorkomen.

Terugslag door vastslaan

• Een zaagblad raakt bekneld wanner de zaagsnede wordt gesloten en het draaien van het blad wordt

onderbroken. Als het blad bekneld is geraakt, kan de sterkte van de reactieve kracht terugslagveroorzaken.

Zorg dat het werkstuk op deplaats worden gehonden om de zaagsnede geopend te houdenijdens het zagen. Maak een schatting van de möglichke beweging van het werkstukijdens de LASTE zaagfase.Zorg dat de zaagsnede wordt geopendijdens het zagen. Een zaagsnede die wordt gesloten, kan terugslag door beknelling verroorzaken.

Zagen in leidingen

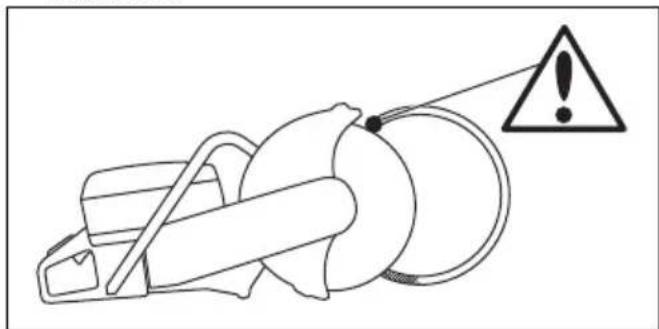

WAARSCHUWING: Als het zaagblad bekneld raakt in de terugslagrisicosector, za dat een terugslagveroorzaken.

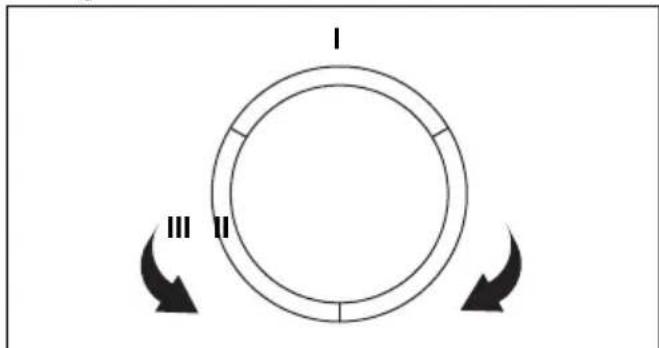

Wees voorzichtig bij het zagen in leidingen. De leiding moet correct op deplaats worden gezchoolen en de zaagsnede要去 geopend blijven tijdens het zagen. Gebeurt dit nicht, dan kan het blad bekneld raken. Wees extra alert bij het zagen van een leiding met klokvormig uiteinde of een leiding die in een sleuf ligt. Als deze onvoldoende worden ondersteund, kan het zaagblad bekneld raken.

1. Zorg dat de leiding Niet beweegt tijdens het zagen.

1. Zaag met sectie "I".

1. Zorg dat de snede opent om beknelling te voorkomen.

1. Ga waar zijde II en maak een snede vanaf sectie I tot aan de onderkant van de leiding.
2. Ga waar zijde III en zaag de rest van de leiding af.
3. Zorg dat de leiding correct op+zijnplaats blijft zitten. Het uiteinde van de leiding moet omlaag bewegen tijdens het zagen.

Voorkomen van beknelling

WAARSCHUWING: De zaagsnede mag nicht worden gesloten tijdens het zagen. Een zaagsnede die wordt gesloten kan beknelling veroorzaken, wat kan leiden tot een terugslag of beschadiging van het zaagblad.

WAARSCHUWING: Wees voorzichtig bij hetplaatsen van een zaagblad in een oude zaagsnede.

• Zorg dat het werkstuk Niet kan bewegen tijdens het zagen.
• Zorg dat het werkstuk op deplaats worden gezchoolen om de zaagsnede geopend te houdenijdens het zagen.
  Maak een schatting van de möglichke beweging van het werkstukijdens de LASTE zaagfase.

Zorg dat de zaagsnede worden geopend tijdens het zagen.

Stofbeheersing

• Het product is voorzien van een waterset met een zacht waterstraal. Gebruik indien möglichk

natzagen. Zie de instructies in Aansluiten van koelwater op pagina 91. De correcte stroom varieert voor verschillende soorten taken. Als de waterslang losraakt bij de toevoerbron, kan de geleverde waterdruk te hoog+zijn. Zie Technische gegevens op pagina 99 voor de aanbevolen waterdruk.

• Stel de waterstroom af met de klep.

Onderhoud

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoudswerkzaamheden aan het product gaat uitvoeren.

WAARSCHUWING: Verwijder de accu voordat u onderhoud aan het productuitvoert.

WAARSCHUWING: Als u Niet regelmatig onderhoud uityoert, neemt de levensduur van het product af en neemt het risico op oncegvalten toe. Alle onderhouds- en/of reparatiewerkzaamheden要去en door een professional worden uitgevoerd. Neem voor meer informatie contact op met uw dealer.

De veiligheidsvoorzieningen op het product onderhouden en controlleren

De vergrendeling van de activeringsschakelaar controleren

1. Zorg ervoor dat de activeringsschakelaar en de vergrendeling vrij{kunnen bewegen en dat de retourveer juist werkt.

1. Druk op de vergrendeling van de activeringsschakelaar en controllerer of deze terugkeert maar de oorspronkelijke stand wanner u hem loslaat.

1. Controller of de activeringsschakelaar in de stationaire stand is vergrendeld wonneer de vergrendeling wordt losgelaten.

1. Start het product en LAST het op vol vermogen werken.
2. Laat de activeringsschakelaar los en zorg ervoor dat het zaagblad stopt. Als het zaagblad draait verwijl de activeringsschakelaar in de stationaire stand staat, neem dan contact op met uw servicedaler.

Toetsenbord controlleren

1. Start het product. Zie De vergrendeling van de activeringsschakelaar controleren op pagina 96

2. Druk nogmaals op de start-/stopknop.

3. Het product moet stoppen wanner u deze knop ingedrukt houdt. De groene LED zar wordenuitgeschakeld.

Accu en acculader reinigen

OPGELET: Reinig de accu of accumulator nooit met water.

Zorg ervoor dat de accu en de acculader schoon en droog zich voordat u de accu in de acculader plaatst.
- Reinig de accupolen met perslucht of gebruik een zachte en droge doeck.
- Reinig de oppervlakken van de accu en de acculader met een zachte en droge doek.

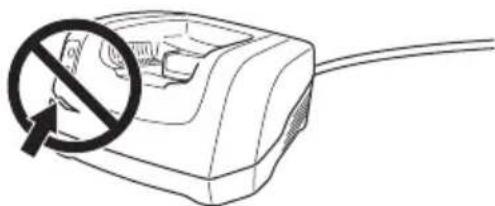

Het laadriveau van de accu controlleren

1. Controller of de acculader en voedingskabel nicht zichen beschadigd. Controller op scheuren en andere gebreken.

Koelsystem reinigen

Het product heeft een koelsystem om de temperatuur zo laag möglich te honden.

Het koelsystem is voorzien van een luchtinlaat aan de linkerzijde van het product en een ventilator op de motor.

1. Reinig het koelsysteme een keer per week met een borstel, of vaker indien nodig.
2. Zorg ervoor dat het koelsystemeert nicht vuil is of verstopt.

OPGELET: Een vuil of verstopt koelsystem kan leiden tot oververhitting van het product.

Onderhoudsschema

WAARSCHUWING: Verwijder de accu voordat u onderhoud UITvoert.

Hieronder volgt een lijst van het onderhoud dat u aan het product moet uitvoeren.

Onderhoud	Vóró ge-bruik	Weke-lijks	Maande-lijks
Reinig de externe onderdelen van het product. X
Controler of de voedingssschakelaar en de vergrendeling van de voedingssscha-kelaar correct werken vanuit veiligheidsoogpunt.	X
Controler het zaagblad. Let op scheuren en zorg dat het zaagblad Niet overma-tig versleten is. Vervang indien nodig.	X
Reinig de ventilatorbehuizing van het product. X
Controler of de schroeven en moeren goed�nz vastgedraaid. X
Controler of het toetsenblok correct werkt en nicht beschadigd is. X
Controler de verbindingen:tussen de accu en het product. Controler de ver-binding:tussen de accu en de accelader.			X
Onderhoud Vóró ge-	bruik	Weke- lijks	Maande- lijks
Blaas voorzichtig persluucht door het product en de accu. X

Probleemoplossing

Toetsenbord

Probleem Oorzaaak Oplossing
Waarschuwingslampje knip-pert.	Temperatuuraf-wijking.
	Overbelasting.De snijuitrust-ing is verstopt.
	De activerings-schakelaar en de startkop worden tegelij-kertijd ingedrukt.
Groen lampje knippert.	Lage accus-panning.
Het waarschu-wingslampjebrandt.	Service. Neem contact op met uw servicedealer.

Accu

Probleem Oorzaaak Oplossing
Waarschuwingslampje knip-pert.	De accu is Niet opgeladen. Laad de accu op.
	Temperatuuraf-wijking. Gebruik de accu in een omgeving met temperaturen:tussen -10 °C (14 °F) en 40 °C (104 °F).
	Te hoge span-ning. Controller of de accuspanning overeenkomt met de spanning die is aangegeven op het productplaatje op het product. Haal de accu uit de accelader.
Het waarschu-wingslampjebrandt.	Het accucelverschil is te groot (1 V). Neem contact op met uw servicedealer.

Acculader

Probleem Oorzaak Oplossing
Waarschuwingslampje knippert. Temp	Peratuurafwijking. Gebruik de accu in een	omgeving met temperaturen:tussen 5 °C (41 °F) en 40 °C (104 °F).
Het waarschuwingslampje brandt. Neem contact op met uw service-		dealer.

Vervoer, opslag en verwerking

Transport en opslag

• De meegeleverde Li-ion-accu's voldoen aan de wettelijkke vereisten voor gevaarlijke goederen.
• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.
• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.
• Breng tape aan op blootliggende aansluitingen wonneer u de accu in een pakketplaatst. Plaats de accu strak in het pakket om beweging te voorkomen.
• Verwijder de accu bij opslag of vervoer.
• Plaats de accu en de acculader in een droge, vocht-en vorstvrije ruimte.
• Bewaar de accu Niet opplaatsen waar staatische elektricitiean aanwezig is. Bewaar de accu Niet in een metalen doos.
• Bewaar de accu op een plaat met een temperatuur zusammen 5^ (41^) en 25^ (77^) en nicht in direct zonlicht.
• Bewaar de acculader op een plaat met een temperatuur:tussen 5^ (41^) en 45^ (113^) en Niet in direct zonlicht.
  Laad de accu op:tussen de 30% en 50% voorafgaand aan langdurige opslag.

• Berg de acculader op in een ruimte die afgesloten en droog is.

• Bewaar de accu Niet in de buurt van de accelader. Laat kinderen en andere onbevoegde personen nicht aan de apparatuur komen. Bewaar de apparatuur in een ruimte die u kurz afluien.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langereijd opslaat.
• Gebruik de transportbescherming op het product om letsel bij Personen of schade aan het productijdens vervoer en opslag te voorkomen.
• Bevestig het product stevig tijdens vervoer.

Accu, acculader en product afvoeren

Het onderstaande symbool betekent dat het product geen huishoudelijk afval is. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Dit voorkomt verruiling van het milieu en letsel bij Personen.

Neem contact op met de lokale autoriteiten, het afvalverwerkingsbedrijf of uw dealer voor meer informatie.

Let op: Het symbol staat op het product of op de verpakking van het product.

Technische gegevens

Technische gegevens

Husqvarna K 535i
Spanning 36V
Gewicht kg (lbs) 3,5 (7,7)
Diameter blad, mm (inch) 230 (9)
Max. bladdikte, mm (inch)	Zaagbladen 3,0 (0,1)
	Diamantzagen 1,8 (0,07)
Toerental 5940 tsp
Waterkoeling
Waterkoeling van schijf Ja
Verbindsnippel Type 'Gardena'
Aanbevolen waterdruk, bar (psi) 0,5 - 6 (7,3 - 87)

Husqvarna K 535i
Maximale waterdruk, bar (psi) 6 (87)
	Trillingsniveauaus, ahveq1		Geluidsemissies2
	Voor/links Rechtsachter LpA LwA
	m/s2	m/s2	dB(A) dB(A)
BLi200 1,9 2,3
BLi300 2.1 2.5 100,5 1	11,5
1 De opgegeven totale trillingswaarde is gemeten overeenkomstig EN 60745-2-22 en kan worden gezebruikt om gereedschappen onderling te vergelijkken. De opgegeven totale trillingswaarde kan ook worden gezebruikt voor een Voorlopige beordeling van de blootstelling.
2 Geluidsemissies worden meten in overeenstemming met EN 60745-2-22. • De onzekerheid voor het A-gewogen geluidsvermogenniveau K pA is 3 dB(A). • De onzekerheid voor het A-gewogen geluidsdrukniveau K pA is 3 dB(A).

Accessoires

Goedgekeurde accu's voor het product

Accu	BLi200 BLi300
Type Lithium-ion Lithium-ion
Accucapaciteit, Ah 5,2 9,4
Nominate spanning, V 36 36
Gewicht, kg/lb	1,3 / 2,9	1,9 / 4,2

Goedgekeurde acculaders voor het product

Acculader	QC330
Netspanning, V	100-240
Frequentie, Hz	50-60
Vermogen, W	330

EG-conformiteitsverklaring

EG verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna, ZWEDEN,

tel: [phone], verklaren onder unsere

alleenverantwoordelijkheid dat het product:

Beschrijving Draagbare doorslijpmachine
Merk	HUSQVARNA
Type / model	K 535i
Identificatie	Serienummers vanaf 2018 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Richtlij/Verordening Beschrijving

2006/42/EC "beteffende machines"

2011/65/EU "beteffende beperking van gevaarlijke stoffen"

en dat de volgende geharmoniseerde normen en/of technische specificaties zichn toegepast:

EN ISO 12100:2010
EN 60745-1:2009
EN 60745-2-22:2011/A11:2013

Verantwoordelijk voor technische documentatione

Husqvarna

www.husqvarnacp.com

Originele instructies

1159956-20
