Produkttyp	Tragbare Trennschleifmaschine (Schneidgerät)
Marke	Husqvarna
Modell	K 535i
Stromversorgung	Lithium-Ionen-Akku 36 V (Modelle BLi200 oder BLi300)
Gewicht (ohne Akku)	3,5 kg (7,7 lb)
Maximaler Blattdurchmesser	230 mm (9 Zoll)
Max. Blattdicke (Schleifscheibe)	3,0 mm (0,1 Zoll)
Max. Blattdicke (Diamant)	1,8 mm (0,07 Zoll)
Nenndrehzahl des Blatts	5940 U/min
Wasserkühlung	Ja, mit Gardena-Anschluss
Empfohlener Wasserdruck	0,5 - 6 bar (7,3 - 87 psi)
Maximaler Wasserdruck	6 bar (87 psi)
SavE-Funktion (Akku-Sparfunktion)	Ja, reduziert die Drehzahl zur Verlängerung der Akkulaufzeit
Automatische Abschaltung	Ja, nach 1 Minute Inaktivität
Auslösesperre	Ja, Sicherheit gegen unbeabsichtigtes Starten
Schalldruckpegel	100,5 dB(A)
Schallleistungspegel	111,5 dB(A)
Vibration vorne/links	1,9 m/s² (BLi200) / 2,1 m/s² (BLi300)
Vibration hinten/rechts	2,3 m/s² (BLi200) / 2,5 m/s² (BLi300)
Kompatible Akkus	Husqvarna BLi200 (5,2 Ah) und BLi300 (9,4 Ah)
Kompatibles Ladegerät	Husqvarna QC330 (100-240 V, 50-60 Hz)
Betriebstemperatur Akku	-10 °C bis 40 °C
Ladetemperatur	5 °C bis 40 °C
Verwendungszweck	Schneiden von Fliesen, Terrassenplatten und Leichtbeton
Wartung	Regelmäßige Reinigung des Kühlkreislaufs; Kontrolle von Blatt und Schutzvorrichtungen vor jedem Gebrauch

Häufig gestellte Fragen - K 535i HUSQVARNA

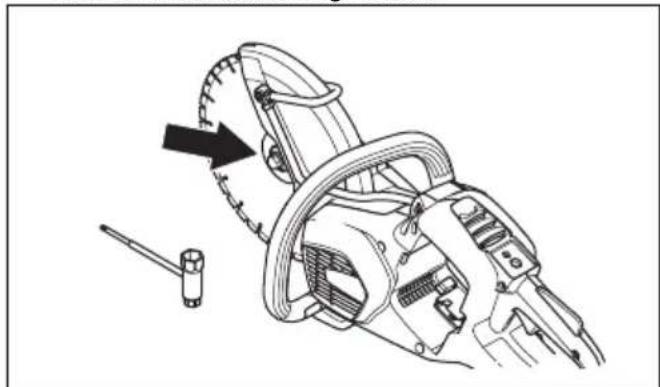

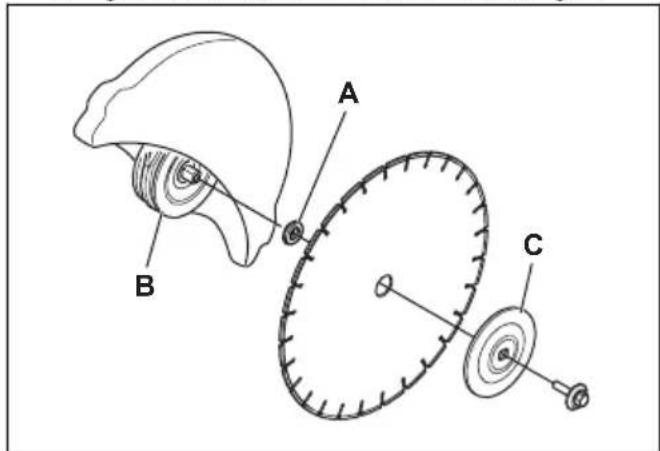

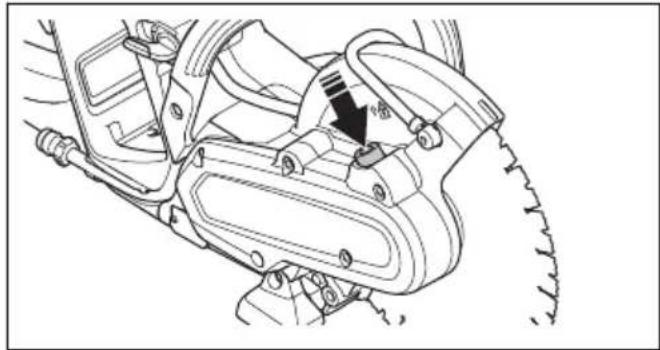

Wie wechsele ich das Schneidblatt an der Husqvarna K 535i?

Entfernen Sie den Akku. Verwenden Sie den Kombischlüssel, um die Welle zu blockieren. Drehen Sie die Kupplungsscheibe ab, tauschen Sie das Blatt aus, und ziehen Sie die Schraube mit einem Drehmoment von 30 Nm (18,5 ft-lb) fest. Stellen Sie sicher, dass das Blatt geeignet ist (Schleifscheibe oder Diamant) und nicht beschädigt ist.

Kann ich die Trennschleifmaschine ohne Wasser verwenden?

Ja, Sie können trocken schneiden. Bei Diamantblättern kühlt Wasser jedoch das Blatt und reduziert den Staub. Beim Trockenschnitt wird empfohlen, das Blatt alle 30 bis 60 Sekunden aus der Nut zu nehmen und 10 Sekunden frei laufen zu lassen, um es zu kühlen.

Wie lange hält der Akku?

Die Laufzeit hängt vom Akku und der Nutzung ab. Mit dem BLi300 (9,4 Ah) Akku können Sie etwa 30 bis 40 Minuten ununterbrochen schneiden. Die SavE-Funktion reduziert die Drehzahl, um die Akkulaufzeit zu verlängern.

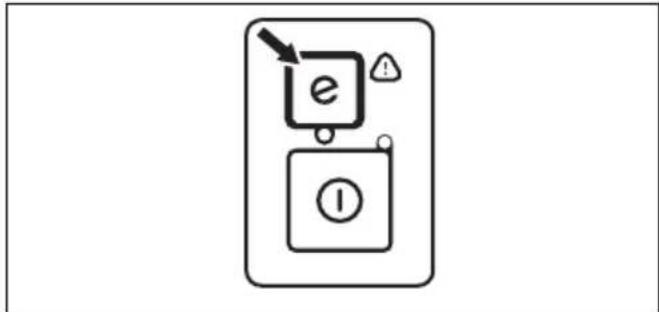

Wie aktiviere ich die SavE-Funktion?

Drücken Sie die SavE-Taste auf der Tastatur. Die grüne LED leuchtet auf, um anzuzeigen, dass die Funktion aktiv ist. Drücken Sie erneut, um sie zu deaktivieren. Diese Funktion reduziert die Drehzahl des Blatts, ohne die Schneidleistung zu verringern.

Was tun, wenn die Warnleuchte blinkt?

Ein Blinken kann auf eine Überlastung oder abnormale Temperatur hinweisen. Lassen Sie das Produkt abkühlen, reinigen Sie das Schneidgerät und lassen Sie den Auslöser los. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihre Werkstatt.

Welche Blätter kann ich verwenden?

Verwenden Sie nur Diamant- oder Schleifblätter, die für tragbare Trennschleifmaschinen ausgelegt sind, mit einem maximalen Durchmesser von 230 mm. Verwenden Sie keine gezackten Blätter oder Blätter mit Segmentabständen von mehr als 10 mm. Überprüfen Sie, ob die Nenndrehzahl des Blatts mindestens 5940 U/min beträgt.

Wie warte ich die Husqvarna K 535i?

Überprüfen Sie vor jedem Gebrauch den Zustand des Blatts, der Schutzvorrichtungen und des Auslösers. Reinigen Sie das Lüftergehäuse wöchentlich. Verwenden Sie Druckluft, um Akku und Ladegerät zu reinigen. Folgen Sie dem Wartungsplan in der Anleitung.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie immer einen Schutzhelm, eine Staubmaske, einen Gehörschutz, eine Sicherheitsbrille, dicke Handschuhe und Stahlkappenstiefel. Ein Erste-Hilfe-Set sollte vorhanden sein.

Wie lagere ich Maschine und Akku?

Entfernen Sie den Akku. Lagern Sie die Maschine an einem trockenen, frostfreien Ort. Der Akku sollte zwischen 5 °C und 25 °C gelagert werden, fern von Sonnenlicht. Laden Sie ihn vor längerer Lagerung auf 30 % bis 50 %. Lassen Sie den Akku nicht in feuchten oder metallischen Umgebungen.

Kann ich die K 535i zum Schneiden von Kunststoffrohren verwenden?

Nein, verwenden Sie kein Diamantblatt für Kunststoffe. Die Hitze würde das Plastik schmelzen, das am Blatt haften bleiben und einen Rückschlag verursachen könnte. Verwenden Sie das Produkt nur für die empfohlenen Materialien: Fliesen, Platten, Leichtbeton.

BEDIENUNGSANLEITUNG K 535i HUSQVARNA

DE Bedienungsanweisung 25-50

Transport, Lagerung und Entsorgung. 47

Montage. 34

Technische Angaben 48

Betrieb. 38

Zubehör 49

Wartung. 44

EG-Konformitätserklarung 50

Einleitung

Produktbeschreibung

Husqvarna K 535i ist eine tragbare, handgeführte Schneidmaschine. Das Produkt wird durch einen Akku betrieben.

Wir arbeiten laufend darüber, ihre Sicherheit und die Effektivität während des Betriebs zu verbessern. Ihr Servicehändler steht ihren gern für weitere Informationen zur Verfügung.

Verwendungszweck

Dieses Produkt wird verwendet, um Dachziegel, Gartenplatten und Leichtbeton zu schneiden.

Hinweis: Der Betrieb des Gerats kann durch nationale Vorschriften eingeschränkt sein.

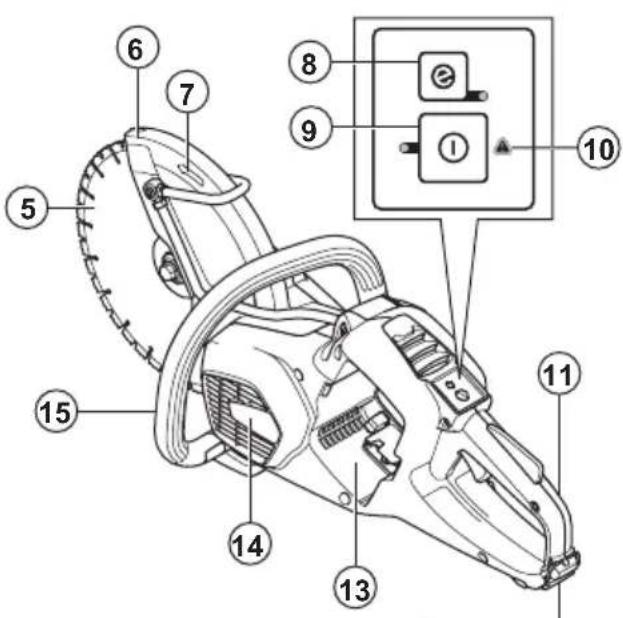

Produktübersicht

12

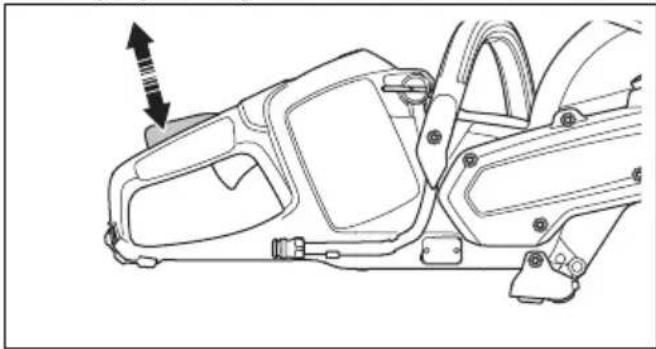

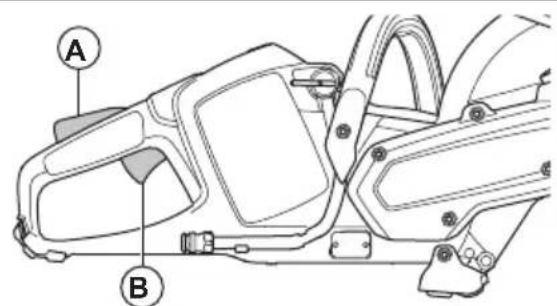

1. Gashebelsperre
2. Gashebel
3. Wasserventil
4. Wasserduse
5. Schneidmesser
6. Klingenschutz
7. Trennscheibenrotation

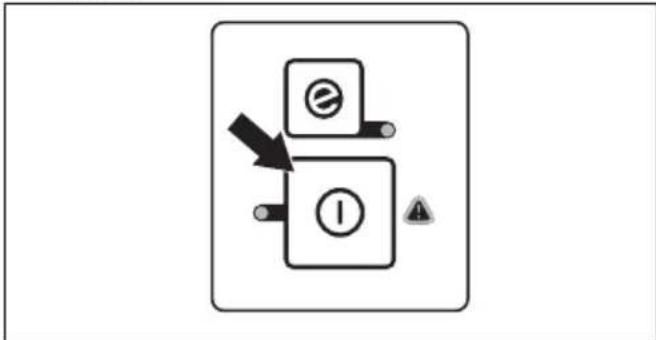

8. SavE-Taste (Energiespartaste)

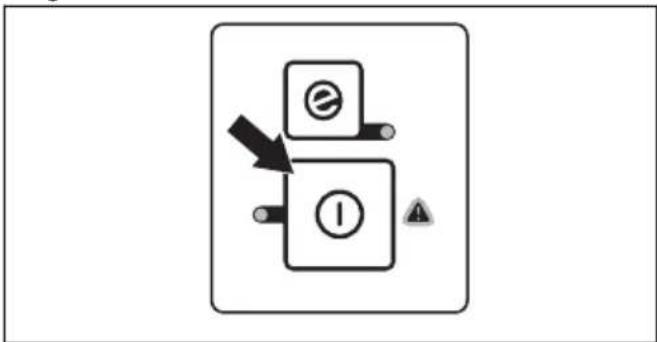

9. Start- und Stoptaste
10. Warnanzeige
11. Hinterer Handgriff mit Rechtshandschutz

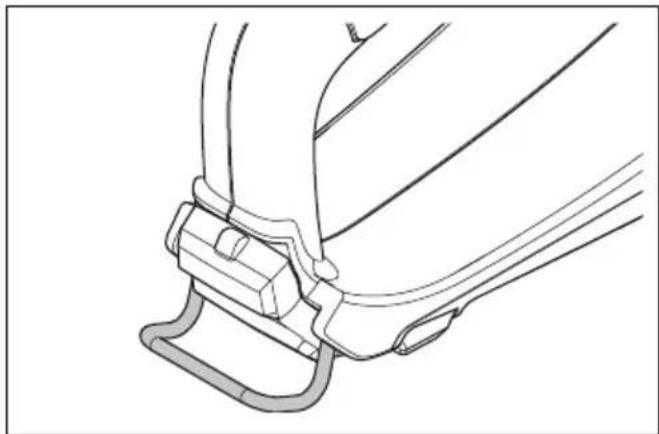

12. Bodenstütze hinten mit Seilose
13. Akkufach
14. Lüftergehäuse
15. Vorderer Handgriff
16. Riemenschutz
17. Bodenstütze vorne
18. Typenschild
19. Wasseranschluss mit Filter
20. Bedienungsanleitung
21. Gabel-Ringschlüssel
22. Taste, Akkuladezustand
23. Akkuladezustand
24. Warnanzeige
25. Akkuentriebelungstaste
26. Akku (nicht enthalten)

Symbole auf dem Gerät

Gefahr von schweren oder tödlichen Verletzungen des Bedieners oder anderer Personen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß.

Lesen Sie das Handbuch sorgfältig durch und stellen Sie sicher, dass Sie die Anweisungen verstehen, bevor Sie das Produkt benutzen.

Tragen Sie einen zugelassenen Schutzhelm, Atemschutz, Gehorschutz und eine Schutzbrille.

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Rauch vom Schneiden kann beim Einatmen Verletzungen verursachen. Verwenden Sie einen zugelassenen Atemschutz. Vermeiden Sie es, die Abgase einzuatmen. Achten Sie auf ausreichende Belüftung.

Von der Trennscheibe erzeugte Funken konnen brennbare Materialien wie z. B.

Benzin, Holz, Kleidung und trockenes Gras entzünden.

Rückschläge können unvermittelt und Schnell passieren und Verletzungen verursachen. Lesen Sie die Anweisungen durch und stellen Sie safer, dass Sie sie verstehen, bevor Sie das Produkt benutzen.

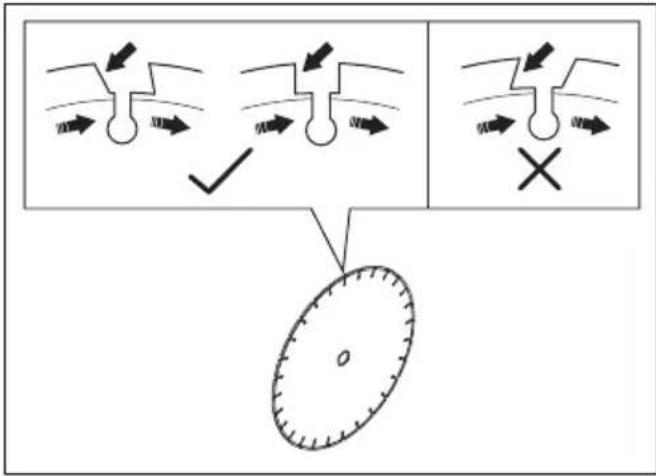

Vergewissern Sie sich, dass die Trennscheibe keine Beschädigungen und Risse aufweist.

Verwenden Sie keine kreisrunden Sägeklingen.

Umweltkennzeichen. Das Gerät oder die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden. Recyclen Sie es an einer Recyclingstation für elektrische und elektronische Geräte.

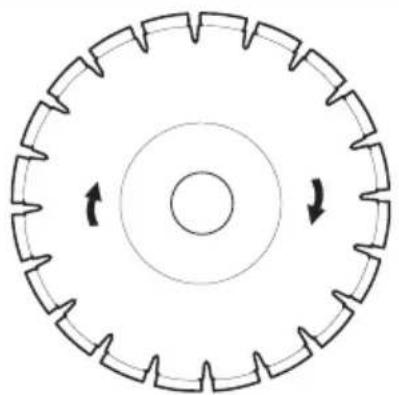

	Drehrichtung der Klinge
yyyywwxxx Das Typenschild zeigt die Seriennummer. JJJJ ist das Produktionsjahr, ww ist die Produktionswoche.
Ø Maximaler Klingenaufwendurch-messer.
DC Gleichstrom
n Nenndrehzahl

Hinweis: Sonstige Symbole/Aufkleber am Gerät beziehen sich auf Zertifizierungsanforderungen, die in bestimmen Ländern gelten.

Symbole auf dem Akku und/oder auf dem Ladegerät

Recycleln Sie diesen Gerät an einer Recyclingstation für elektrische und elektronische Geräte. (nur für Europa)

Störungsfreier Transformer.

Das Akkuladegerätarf nur in geschlossenen Räumenbenutz und aufbewahrt werden.

Doppelt isoliert

Produkthaftung

Im Sinne der Produktthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wurde.
• das Gerät mit Teilen repariert wurde, die nicht vom Hersteller stammen oder vom Hersteller zugelassen sind.
• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder vom Hersteller zugelassen ist.
• das Gerät nicht bei einem zugelassenen Service Center oder von einer zugelassenen offiziellen Stelle repariert wurde.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNING: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in dieser Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in thisem Handbuch die Gefahr von Schaden am Gerät, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING: Lesen Sie sãmtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.

Hinweis: Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzwichte auf. Der Begriff „Elektrowerkzeug" in den Warnhinweisen bezieht sich auf ein Elektrowerkzeug mit Netzbetrieb (über ein Kabel) oder mit Akkubetrieb (kabellos).

Sicherheit im Arbeitsbereich

• Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte

oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.

• Betreiben Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, z. B. in der Nähe von leicht entzündlichen Flüssigkeiten, Gasen oder Staubansammlungen. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommt, wodurch sich Staub oder Dämpfe entzüden können.
• Sorgen Sie bei der Arbeit mit Elektrowerkzeugen davon, dass sich keine Kinder oder unbefugte Personen in der Höhe befinden. Durch Ablenkungen konnen Sie die Kontrolle über das Werkzeug verlieren.

Elektrische Sicherheit

Die Netzstecker von Elektrowerkzeugen mussen zur Steckdose passen. Der Netzsteckerarf in keiner Weise verändert werden. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Nicht modifizierte Stecker und Steckdosen reduzieren das Risiko eines Elektroschocks.
- Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränen. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöthes Stromschlagrisiko.
- Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich das Stromschlagrisiko.
- Verwenden Sie das Anschlusskabel nicht missbrächlich. Verwenden Sie das Anschlusskabel niemals zum Tragen oder Heranziehen des Elektrowerkzeugs, undziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Kabel fern von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.
- Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den

AuBeneinsatz geeignetes Verlängerungskabel.

Die Verwendung eines für den Außeneinsatz geeigneten Kabels verringgert das Risiko eines Stromschlags.

• Falls der Einsatz eines Elektrowerkzeugs in einer feuchten Umgebung nicht zu vermeiden ist, benutzen Sie eine Stromversorgung mit Fehlerstrom-Schutzeinrichtung (RCD). Die

Verwendung einer Fehlerstrom-Schutzeinrichtung (RCD) verringgert das Risiko eines elektrischen Schlags

ACHTUNG: Die Maschine nicht mit dem Hochdruckreiniger waschen, da Wasser in das elektrische System oder den Motor eindringen und so Maschinenschäden oder einen Kurzschluss auslösen kann.

Persönliche Sicherheit

• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie gesunden Menschenverstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.
• Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Atemschutzmaske, rutsächere Sicherheitsschuhe, Schutzhelm und Gehorschutz senkt bei angemessenem Einsatz das Verletzungsrisiko.
• Vermeiden Sie ein versehentliches Starten. Achten Sie darauf, dass sich der Schalter in der Aus-Stellung befindet, bevor Sie das Elektrowerkzeug an die Stromversorgung und/oder den Akku anschlieben oder es hochheiten oder herumtragen. Durch Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter steigt das Unfallrisiko stark an.
• Entfernen Sie sãmtliche Einstellschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.
• Sorgen Sie für einen festen Stand. Achten Sie jederzeit daraufuf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen better im Griff.

• Kleiden Sie sich richtig. Tragen Sie niemals lose sichTZende Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

• Wenn Anschlüsse für Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dazu, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung von Staubsammelvorrichtungen vermindert durch Staub verursachte Gefahren.
  Die Vibrationsemissionen während der tatsächlichen Verwendung des Elektrowerkzeugs konnen abhängig von der Verwendungsart des Werkzeugs vom angegebenen Gesamtwert abweichen. Bediener sollen den Sicherheitsmaßnahmen für den eigenen Schutz ergreifen, die auf einer Beurteilung der Exposition unter tatsächlichen Nutzungsbedingungen beruht. Dabei sind alle Teile des Betriebszyklus zu berücksichtigten, z. B. abgesehen vom Gashebelbetrieb, die Zeiten, wenn das Werkzeug ausgeschaltet ist und wenn es im Leerlauf betrieben wird.

• Stets Abstand zur Trennscheibe halten, wenn der Motor lauft.

Verwendung und Pflege von Elektrowerkzeugen

• Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz better und sicherer.
• Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lassst. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigten werden kann, stellt eine Gefahr dar und muss repariert werden.
• Trennen Sie das Elektrowerkzeug von der Stromversorgung bzw. vom Akku, bevor Sie Einstellarheiten vornehmen, Zubehörteile austauschen oder das Elektrowerkzeug verstauen. Solche préventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Start des Elektrowerkzeugs.
• Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, und{lassen Si nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge stellen in ungeschulten Handen eine Gefahr dar.
• Halten Sie Elektrowerkzeuge in Stand. Prufen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgangigkeit beweglicher Teile, Beschädigungen von Teilen sowie auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen halten Sie das Elektrowerkzeug reparieren, bevor Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zusammen.
• Halten Sie Schneidwerkzeuge scharf und sauber.
  Ordnungsgemäß gewartete Schneidwerkzeuge mit

scharfen Schneidkanten bleiben seltener hangen und sind einfacher zu bedieren.

• Benutzen Sie Elektrowerkzeuge, Zubehor, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäß Weise, und beachten Sie damit die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Einsatz eines Elektrowerkzeugs für Zwecke, die von den hier angegebenen abweichen, kann zu Gefahrensituationen führen.
  An der Bauweise des Geräts)dürfen ohne vorherige Genehmigung des Herstellers keine Veränderungen vorgenommen werden. Verwenden Sie stets Originalersatzteile. Unzulässige Änderungen und/oder Zubehor konnen zu schweren oder tödlichen Verletzungen des Benutzers oder anderer Personen führen.
• Stellen Sie außer dem sicher, dass weder unter dem Arbeitsbereich noch im Schneidegut Versorgungsleitungen verlegt sind.
• Überprüfen und markieren Sie immer den Verlauf von Gasleitungen. Schneiden in der Höhe von Gasleitungen bringt immer Gefahren mit sich. Stellen Sie sicher, dass beim Schneiden keine Funken fliegen, wenn Explosionsgefahr besteht. Bleiben Sie konzentriert und widmen Sie der Aufgabe ihre ganze Aufmerksamkeit. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen.

Verwendung und Pflege von akkubetriebenen Werkzeugen

• Eine Aufladungarf nur mit dem vom Hersteller vorgeschreibenben Ladegerät durchgeführt werden.Durch ein für einen bestimmten Akkotyp geeignetes Ladegerät kann Brandgefahr entstehen, wenn es für einen anderen Akku verwendet wird.
• Verwenden Sie Elektrowerkzeuge nur mit speziell ausgezeichneten Akkus. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
• Wird der Akku nicht verwendet, halten Sieihn von Metallgegenständen wie Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleineren Metallogejekten fern, da es zu einer Überbrückung der Kontakte kommt können. Durch Kurzschluss der Akkuklemmen kann es zu Verbrennungen oder Branden kommt.
• Unter missbrächlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie Kontakt damit. Bei versehentlichem Hautkontakt sofort mit Wasser abspüssen. Sollen ihre Augen damit in Berührung gekommen sein,uchen Sie sofort arztliche Hilfe auf. Durch austretende Flüssigkeit aus dem Akku kann es zu Reizungen oder Verbrennungen kommt.

Service

• Lassen Sie das Elektrowerkzeug von einem qualifizierten Fachmann reparieren, und bestehen Sie darauf, dass nur Originalersatzteile verwendet werden. Auf diese Weise wird davon gesorgt, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

Sicherheitswannung Schneidmaschine

• Der Schutz, der mit dem Werkzeug gefelwert wird, muss sicher am Elektrowerkzeug befestigt und für maximale Sicherheit positioniert sein, damit nur ein Minimum an Rad in Richtung Bediener offen liegt. Positionieren Sie sich und umstehende Personen weg von der Ebene desrehenden Rads. Die Schutzabdeckung schützt den Bediener vor abgebrochenen Radstücken und vor unbeabsichtigtem Kontakt mit dem Rad.
• Verwenden Sie für Ihr Elektrowerkzeug nur gebundene verstärkte oder Diamant-Trennscheiben. Nur, weil ein Zubehör an Ihr Elektrowerkzeug angebracht werden kann, bedeutete es nicht, dass der Betrieb sicher ist.

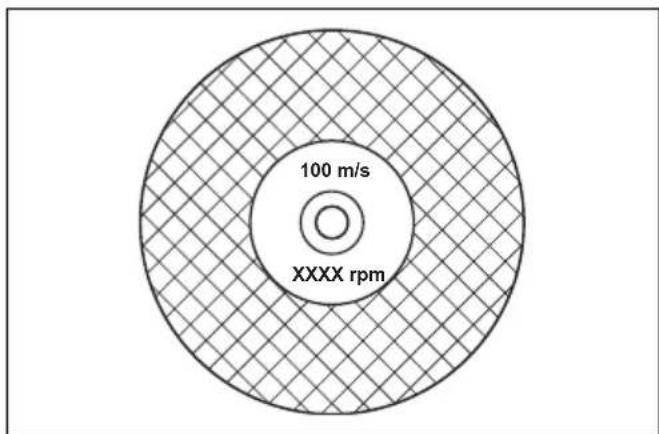

• Die Nenndrehzahl des Zubehörs muss mindestens der maximalen Drehzahl entsprechen, die auf dem Elektrowerkzeug angegeben ist. Zubehör, das schneller lauft als die Nenndrehzahl, kann brechen und auseinanderliegen.
  Räder führen nur für die empfohlenen Anwendungen verwendet werden. Beispiel: Schleifen Sie nicht mit der Seite der Trennscheibe. Trennschleifscheiben sind für peripheres Schleifen gedacht; seitliche Kräfte auf diese Räder können verursichen, dass sie zerspltern.
• Verwenden Sie grundsätzlich immer unbeschädigte Radflansche des richtigen Durchmessers für das ausgewählte Rad. Korrekte Radflansche stützen das Rad ab und reduzieren die Wahrscheinlichkeit von Beschädigungen.
• Verwenden Sie keine verschlussenen verstärkten Räder von größeren elektrischen Geräten. Räder, die für größere Elektrogeräte vorgesehen sind, eignen sich nicht für die höhere Drehzahl kleinerer Werkzeuge und können brechen.
• Der äußere Durchmesser und die Stärke Ihr's Zubehör muss innerhalb der Tragfähigkeit Ihr's Elektrowerkzeugs sein. Nicht richtig dimensioniertes Zubehör kann nicht ordnungsgemäß geschützt oder gesteuert werden.

• Die Wellengröbe der Räder und Flansche muss ordnungsgemäß an die Spindel des Elektrowerkzeugs passen. Räder und Flansche, deren Wellenlöcher nicht zum Befestigungsteil des Elektrowerkzeugs passen, geraten aus dem Gleichgewicht, vibrieren übermöig und können zu Kontrollverlust führen.

• Verwenden Sie keine beschädigten Räder. Überprüfen Sie Räder vor jedem Gebrauch auf Späne und Risse. Wenn ein Hochleistungswerkzeug oder Rad herunterfällt, muss diese auf Schäden geprüft oder ein unbeschädigtes Rad montiert werden. Nach dem Prüfen und der Montage des Rads positionieren Sie sich und umstehende Personen weg von der Fläche des rotierenden Rads und halten Sie das Hochleistungswerkzeug bei maximaler Geschwindigkeit ohne Last eine Minute lang laufen. Beschädigte Räder brechen hierbei normalerweise auseinander.

• Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Gesichtsschutz, Sicherheitsbrille oder Schutzbrille. Tragen Sie gegebenenfalls eine Staubmaske, Gehörschutz, Handschuhe und eine Arbeitsschürze, die keinen Schleif- oder Werkstücken standhalten konnen. Der Augenschutz muss in der Lage sein, fliegende Teile abzuhalten, die durch verschiedene Arbeits erzeugt werden. Die Staub- oder Atemschutzmaske muss in der Lage sein, durch ihre Arbeit erzeugte Partikel hersauszufiltern. Hochintensiver Lärm kann bei längerer Aussetzung zu Gehörsächten führen.
• Halten Sie unbefugte Personen mit einem ausreichenden Sicherheitsabstand vom Arbeitsbereich fern. jeder Person, die in den Arbeitsbereich kommt, muss persönliche Schutzausrüstung tragen. Bruchstücke vom Werkstück oder gebrochene Räder können wegliegen und über den unmittelbaren Betriebsbereich hinaus zu Verletzungen führen.
• Halten Sie das Gerät nur an isolierten Grifflächen, wenn Sie Arbeiten durchführren, bei denen das Schneidmesser mit versteckten Netzkabeln in Berührung kommt kann. Schneidmesser, die mit einem stromfuhrenden Kabel in Kontakt kommt, können freilegende Metallteile des Elektrowerkzeugs unter Strom setzen und dem Bediener einen Stromschlag versetzen.
• Das Hochleistungswerkzeug erst dann ablegen, wenn das Zubehör zu einem kompletten Stillstand gekommen ist. Das drehende Rad kann die Oberfläche ergreifen und das Elektrowerkzeug aus Ihrer Kontrolle reißen.
• Betreiben Sie das Elektrowerkzeug nicht, während Sie es an ihrer Seite,tragen. Unbeabsichtigter Kontakt mit dem sich drehenden Zubehor kann dazu führen, dass es sich mit ihrer Kleidung verhakt, wodurch das Zubehornteil in ihren Körper gezogen wird.
• Reinigen Sie regelmäßige die Lüftungsöffnungen des Elektrowerkzeugs. Der Ventilator des Motors zieht Staub in das Gehäuse und eine übermäßig Ansammlung von pulverisiertem Metall kann zu elektrischen Gefahren führen.
• Betreiben Sie das Elektrowerkzeug nicht in der Höhe von entflammbaren Materialien.

Entstehende Funken konnten diese Materialien entzünden.

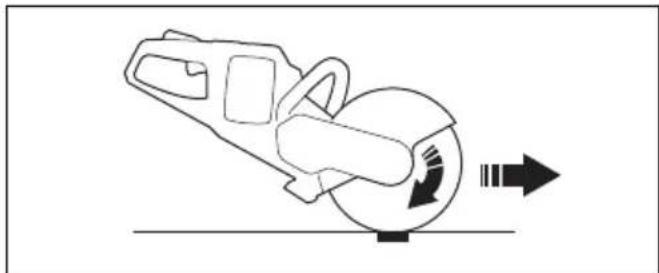

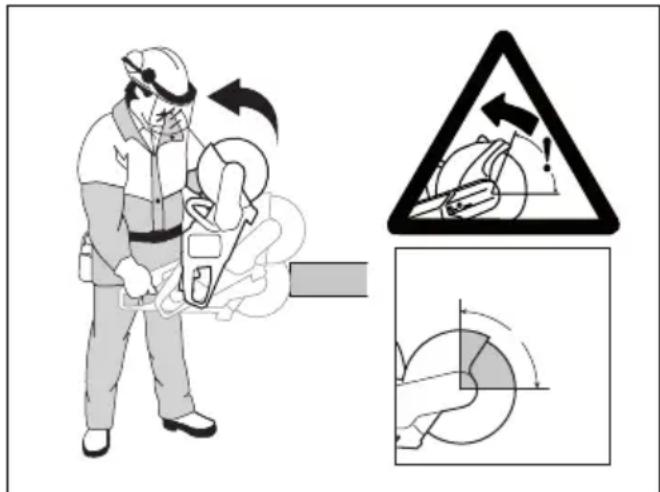

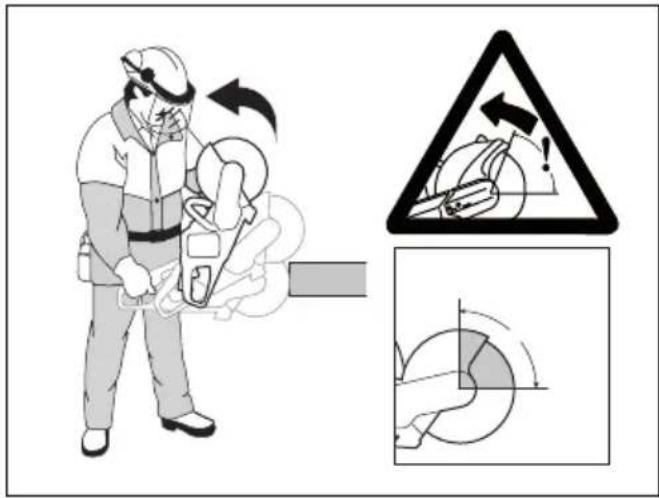

Rückschläge und Warnhinweise

• Ein Rückschlag ist eine plottliche Reaktion auf ein eingeklemmtes oder festgesetztes rotierendes Rad. Einklemen oder Abklemmen verursacht schnell, dass das rotierende Rad stehen bleibt, was wiederum bewirkt, dass das unkontrollierte Elektrowerkzeug am eingeklemmten Ort in die zur Drehrichtung entgegengesetztrichtung gedrückt wird.
• Wenn zum Beispiel eine Schleifscheibe vom Werkstück festgesetzt oder eingeklemmt ist, kann die Radkante, die in den Quetschpunkt eintritt, in die Oberfläche des Materials eindringen, wodurch das Rad Heraussteigt oder zusückschlagen. Das Rad kann entweder in Richtung oder vom Bediener weg springen, je nach Bewegungsrichtung des Rads zum Zeitpunkt des Einklemmens. Schleifscheiben können unter diesen Bedingungen auch brechen.
• Ein Rückschlag ist das Ergebnis unsachgemäß Anwendung des Hochleistungswerkzeugs und/oder falschem Betrieb. Dies latent sich durch die nachfolgend aufgeführten Vorsichtsmaßnahmen vermeiden.

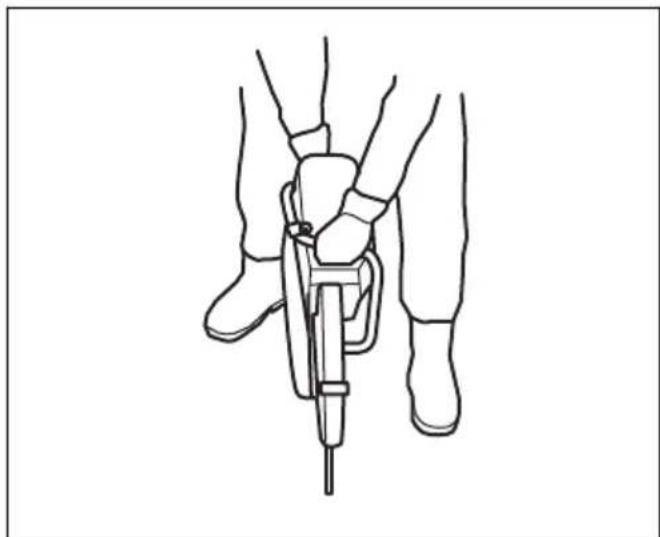

• Halten Sie das Elektrowerkzeug gut fest und positionieren Sie ihren Körper und Arm so, dass Sie Rückschlagen standhalten können. Verwenden Sie, falls vorhanden, grundsätzlich immer einen Zusammenhanggriff, für maximale Kontrolle über Rückschlage oder Drehmoment-Reaktionen beim Start. Der Bediener kann Drehmoment-Reaktionen oder Rückschlage kontrollieren, wenn geeignete Vorkehrungen getroffen werden.
• Legen Sie niemals ihre Hand in die Höhe des rotierenden Zubehörns. Zubehör kann beim Rückschlag über ihre Hand kommt.
• Positionieren Sie ihren Körper nicht in einer Linie mit dem sich drehenden Rad. Ein Rückschlag bewegt das Werkzeug entgegen der Bewegungsrichtung des Rads zum Zeitpunkt des Einklemmens.
• Seien Sie besonderss vorsichtig bei Arbeiten an Ecken, scharfen Kanten etc. Verhindern Sie ruckartige Bewegungen und ein Einklemmen des Zubehörteils. Ecken, scharfe Kanten oder ruckartige Bewegungen führen tendenziell dazu, dass sich das rotierende Zubehör verhakt und verursichen Kontrollverlust und Rückschläge.
• Befestigen Sie keine Sägekette, Holzscheideklinge und segmentiertes Diamant-Rad mit einer Peripherielücke größter als 10 mm oder gezahnte Sägeklinge. Solche Klingen verursachen möglich Rückschläge und Kontrollverlust.
• Verkanten Sie das Rad nicht und üben Sie keinen übermäßigen Druck aus. Versuchen Sie nicht, eine übermäßige Schnitttiefe zu erreichen. Überbeanspruchung des Rads erhöht die Belastung

und die Anfälligkeit für Verdrehen oder Einklemmen des Rads im Schnitt und die Gefahr von Rückschlagen oder Radbruch.

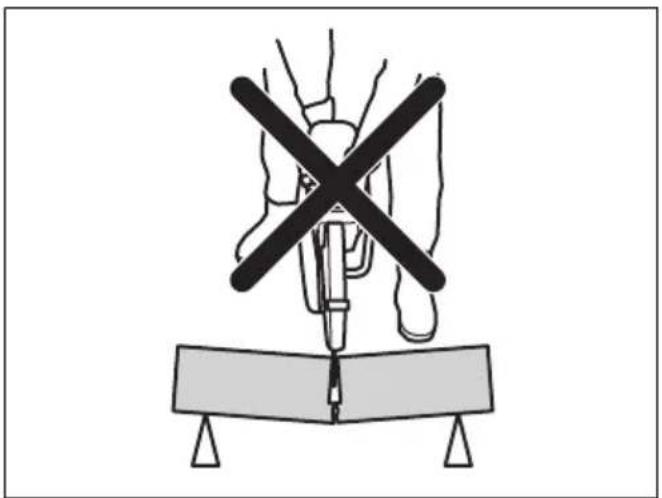

• Wenn sich das Rad einklemmt oder wenn ein Schnitt aus irgendem Grund unterbrochen wird, schalten Sie das Elektrowerkzeug aus und halten Sie das Elektrowerkzeug still, bis das Rad zum Stillstand gekommen ist. Ziehen Sie das Rad auf keinen Fall aus dem Schnitt, während es in Bewegung ist, sonst kann dies zu einem Rückschlag führen. Suchen Sie nach der Ursache für das Einklemmen des Rads und nehmen Sie entsprechende Maßnahmen vor, um es zu korrigieren.
• Beginnen Sie den Schneidevorgang am Werkstück nicht neu. Lassen Sie das Rad die volle Drehzahl erreichen und gehen Sie vorsichtig zurück in den Schnitt. Das Rad kann sich verklemmen, nach oben gehen oder zusückschlagen, wenn das Elektrowerkzeug im Werkstück neu gestartet wird.

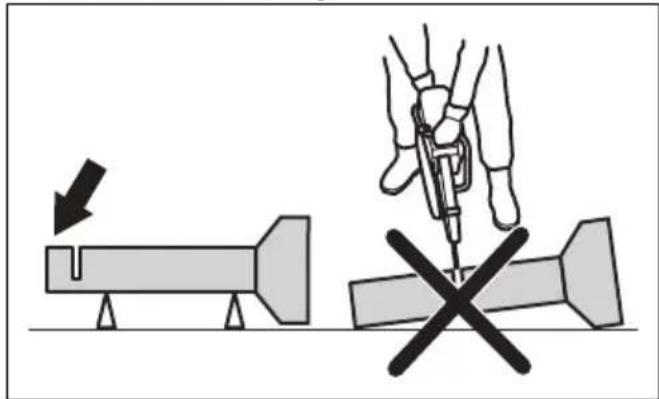

• Stützen Sie Platten oder überdimensionierte Werkstücke ab, um die Gefahr zu verringn, dass sich das Rad einklemmt und Rückschlage entstehen. Groß Werkstücke tendieren dazu, unter ihrem eigenen Gewicht abzusacken. Stützen müssen unter dem Werkstück in der Höhe der Schnittlinie und in der Höhe der Kante des Werkstückes auf beiden Seiten des Rads positioniert werden.
• Besondere Vorsicht gilt bei Innenschritten in Wänden oder anderen nicht einsehbaren Bereichen. Die hervorstehende Scheibe kann Gasoder Wasserleitungen, elektrische Leitungen oder andere Gegenstände, die einen Rückschlag verursachen konnten, trennen.

Allgemeine Sicherheitshinweise

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Dieses Produkt ist ein sehr gefährliches Werkzeug und kann schwere Verletzungen verursachen, wenn es nicht vorsichtig benutzt oder falsch verwendet wird. Es ist deshalb von größter Wichtigkeit, dass diese Anleitung aufmerksam durchgegeben und verstanden wird.
• Nehmen Sie ohne die Genehmigung des Herstellers keine Veränderungen an dem Gerät vor. Verwenden Sie auch keine Geräte, die von anderen verändert wurden, und verwenden Sie immer Originalzubehör. Nicht vom Hersteller zugelassene Veränderungen können zu schweren oder)sagar tödlichen Verletzungen des Bedieners oder anderer Personen führen.
• Halten Sie das Produkt sauber. Die Lesbarkeit aller Schilder und Aufkleber muss gewährleistet sein.
• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich

unter bestimmten Bedingungen auf die Funktionswise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu verringn, sollenn sich Personen mit einem medizinischen Implantat vor der Nutzung dieseru Gerätes an ihren Arzt und den Hersteller des Implantats wenden.

Sicherheitshinweise für den Betrieb

WARNING: Lesen Sie sãmtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.

• Schneiden Sie auf keinen Fall Asbest-Materialien.
• Stellen Sie beim Trockenschnitt sicher, dass der Staub sicher entfernt wird.
• Die Informationen in dieser Anleitung sind kein Ersatz für Fachwissen und Erfahrungen. Wenn Sie sich in einer Situation nicht sicher fühlen, schalten Sie das Gerät ab. Verwenden Sie das Produkt nicht in unbekannten Situationen.
• Wenden Sie sich an ihren Servicehändler oder Husqvarna, wenn Sie Fragen zur Bedienung des Geräts haben. Wir können Ohnen Informationen dazu geben, wie Sie Ihr Gerät sicher und mit besten Resultaten bedieten.
• Verwenden Sie keine defekten Geräte, Akkus oder Ladegeräte.
• Berühren Sie keine rotierende Trennscheibe. Dies kann zu schweren Verletzungen oder zum Tod führen.
• Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen, beispielsweise bei dichtem Nebel oder Regen oder starkem Wind oder bei großer Kälte. Schlechter Wetter führt zu zusätzlichen Risiken, z. B. Eis auf dem Boden.
• Starten Sie kein Produkt, bevor alle Abdeckungen und Schutzvorrichtungen ordnungsgemäß angebracht sind.
• Behalten Sie die Umgebung im Auge. Stellen Sie sicher, dass keine Gefahr besteht, dass Personen oder Tiere berührt werden oder ihre Kontrolle über das Gerät beeinflussen.
• Erlauben Sie niemals Kindern, dass Gerät zu benutzen oder sich in seiner Höhe aufzuhalten. Das Produkt lassst sich weniger starten. Dies kann zu schweren Verletzungen führen.
• Entfernen Sie den Akku, wenn Sie das Gerät nicht vollständig im Blick haben. Entfernen Sie den Akku, wenn Sie das Produkt über einen längeren Zeitraum nicht verwenden.

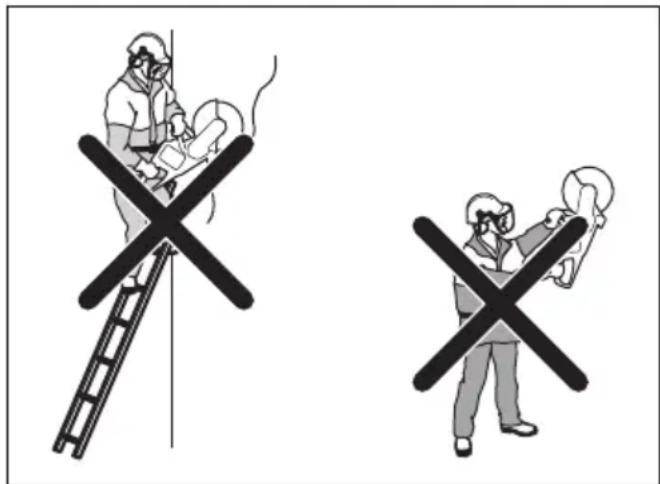

• Sie müssen sicher auf ihren Füßen stehen, um das Gerät voll unter Kontrolle zu haben. Verwenden Sie das Gerät nicht, wenn Sie sich auf einer Leiter

befinden. Verwenden Sie das Gerät nicht, wenn Sie nicht auf stabilem Untergrund stehen.
- Verwenden Sie das Gerät nicht über Schulterhöhe.

• Wenn Sie nicht aufpassen, erhöht sich die Rückschlaggefahr.

• Arbeitsen Sie nicht einhändig mit dem Gerät. Dieses Gerät lasst sich mit nur einer Hand nicht sicher bedieren.
• Verwenden Sie das Gerät nicht in einer Situation, in der Sie im Falle eines Unfalls keine Hilfe gekommen konnen.
• Vergewissern Sie sich, dass Sie sichsher bewegen konnen. Untersuchen Sie die Bedingungen und das Gelände auf eventuelle Hindernisse.

• Personen mit Blutkreislaufstorungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schaden an den Blutgefänen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihrkörper Symptome feststellen, die daraufhin drawn, dass Sie übermögen Vibrationen ausgesetzt waren. Beispiele für solche Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerzen, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten üblicherweise in Fingern, Handen und Handgelenken auf. Bei niedrigen Temperaturen können sich diese Symptome verstärken.

• Es ist nicht möglich, jeder mögliche Situation zu berücksichtigten, mit der Sie konfrontiert sein können, wenn Sie das Gerät verwenden. Lassen Sie immer Vorsicht walten und arbeiten Sie mit gesundem Menschenverstand.

• Hinweis: Nach dem Betrieb des Geräts sollen den Gehörschützer direkt nach Beendigung des Sägevorgangs hochgeklappt werden, damit Gerausche und Warnsignale wahrgenommen werden können.

Persönliche Schutzausrücktung

WARNING: Lesen Sie sãmtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.

• Sie müssen während des Betriebs eine zugelassene personliche Schutzausrüstung tragen. Die personliche Schutzausrüstung schützt Sie dazu nicht vollständig vor Verletzungen, vermindert aber den Umfang der Verletzungen bei einem Unfall. Wenden Sie sich an ihren Servicehandler für Empfehlungen, welche Ausrüstung zu verwenden ist.
• Ihr Kleidung muss eng sitzen,arf aber nicht Its Bewegungen einschränken. Uberprüfen Sie regelmäßigen den Zustand der personlichen Schutzausrüstung.
• Verwenden Sie einen zugelassenen Schutzhelm.
• Tragen Sie einen zugelassenen Atemschutz.
• Tragen Sie einen zugelassenen Gehorschutz. Eine längerfristige Beschaltung mit Larm kann zu bleibenden Gehorschäden führen.
  Tragen Sie eine Schutzbrille oder einen Geschitsschutz, um sich vor Verletzungen durch Partikel und Staub zu schützen. Schwere Verletzungen, besides an den Augen, können die Folge sein.
• Tragen Sie Sicherheitshandschuhe.
• Tragen Sie Stiefel mit Stahlkappe und rutschfester Sohle.
• Sie sollen immer ein Erste-Hilfe-Set damit haben.

Sicherheitsvorrichtungen am Gerät

WARNING: Lesen Sie sãmtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.

• Benutzen Sie kein Gerät mit schadhaften Sicherheitsvorrichtungen. Die Sicherheitsausrüstung muss durch Inspektion und Wartung regelmäßige geprüft werden. Wenden Sie sich wegen der

Reparatur an ihren Servicehändler, wenn eine Sicherheitsvorrichtung die Inspektion nicht besteht.

Tastatur

Die Warnleuchte blinkt, wenn das Risiko einer Überlastung besteht. Der Überlastschutz hält das Gerät vorübergehend an, und Sie konnen das Gerät nicht verwenden, bis die Temperatur wiederhergestellt ist. Wenn die Anzeige durchgehend leuchtet, wenden Sie sich an ihren Kundendienst.

Die automatische Stoppfunktion

Das Gerät verfügbar über eine automatische Stoppfunktion, die das Gerät stoppt, wenn Sie es eine Minute lang nicht verwendet haben.

Gashebelsperre

Die Gashebelsperre verhindert ein versehentliches Auslösen des Gashebels. Wenn Sie mit ihrer Hand um den Griff fassen und die Gashebelsperre (A) betätigten, wird der Gashebel (B) freiGegeben. Wenn Sie den Handgriff loslassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zusammen.

Klingenschutz

Der Klingenschutz schützt den Benutzer vor Schäden durch Schneidepartikel. Der Schutz schützt Benutzer vor Schäden durch sich losende Teile

Sicherer Umgang mit Akkus

WARNING: Lesen Sie sãmtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.

• Verwenden Sie nur die Husqvarna BLi Akkus, die wir für Ihr Gerät empfehlen. Die Akkus verfügen über eine Softwareverschlusselung.
• Verwenden Sie als Stromversorgung für die zugehörigen Husqvarna Geräte nur wiederaufladbare Husqvarna BLi Akkus. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.
• Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Akkuklemmen nicht mit Schlüsseln, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkus kommt.
• Benutzen Sie keine Akkus, die nicht wiederlaufadbar sind.
• Legen Sie keine Gegenstände in die Luftschlitze des Akkus.
• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann explodieren und Verbrennungen und/oder chemische Verbrennungen verursachen.
• Halten Sie den Akku von Regen und Feuchtigkeit fern.
• Halten Sie den Akku von Mikrowellen und hohem Druck fern.
• Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.
• Meiden Sie Hautkontakt mit Batteriesäure. Batteriesäure verursacht Hautverletzungen, Korrosion und Verbrennungen. Sollte Batteriesäure in ihre Augen gelangen, reiben Sie diese nicht,

sonder spüssen Sie sie mindestens 15 Minuten lang mit reichlich Wasser aus. Falls ihre Haut Kontakt mit Batteriesäure hatte, reinigen Sie sie mit viel Wasser und Seite. Suchen Sie unverzüglich medizinische Hilfe auf.

• Der Akku darf nur bei Temperaturen zwischen -10 °C (14 °F) und 40 °C (104 °F) verwendet werden.
• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sie den Akku und das Ladegerät auf Seite 45.
• Verwenden Sie keine fehlerhaften oder beschädigten Akkus.
• Lagern Sie Akkus getrennt von Metallgegenständen wie Nageln, Schrauben und Schmuck.
• Achten Sie darauf, den Akku von Kindern fernzuhalten.

Sicherer Umgang mit dem Ladegerät

WARNING: Lesen Sie sãmtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.

• Gefahr von elektrischen Schlägen oder Kurzschluss, wenn die Sicherheitschinweise nicht beachtet werden.
• Verwenden Sie nur das mitgelieferte Ladegerät für Ihr Produkt. Verwenden Sie zum Laden von Husqvarna BLi-Ersatzakkus ausschließlich Husqvarna QC-Ladegeräte.
• Das Ladegerät nicht zerlegen.
• Verwenden Sie keine fehlerhaften oder beschädigten Ladegeräte.
• Hebien Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen,ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.
• Achten Sie darauf, dass keines der Kabel und Verlängerungskabel mit Wasser, Öl oder scharfen Kanten in Berührung kommt. Achten Sie darauf, dass Kabel nicht zwischen Turen, Zäunen o. Ä. eingeklemmt werden.

• Das Ladegerätarf nicht in der Näre von entflammbaren Materialien oder Materialien, die Korrosion verursachen konnen, verwendet werden. Vergewissern Sie sich, dass das Akkuladegerät nicht abgedeckt ist. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegerats(sofort aus der Steckdose gezogen werden.

• Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mit gutter Luftzirkulation und ohne direkte Sonneneinstrahlung. Laden Sie den Akku nicht im Freien. Auf keinen Fall Akkus in feuchter Umgebung laden.

• Verwenden Sie das Ladegerät nur bei mit einer Temperatur zwischen 5^ (41°F) und 40^ (104°F). Verwenden Sie das Ladegerät nur in einer gut belufteten, trockenen und staubfrei Umgebung.
• Legen Sie keine Gegenstände in die Luftschlitze des Akkuladegerats.
• Verbinden Sie die Anschlusses des Akkuladegerats niemals mit Metallgegenständen. Dies kann zu einem Kurzschluss im Ladegerat führen.
• Laden Sie keine nicht wieder aufladbaren Batterien im Ladegerät (diese)dürfen auch nicht in der Maschine verwendet werden).
• Nutzen Sie zugelassene Steckdosen, die nicht beschadigt sind.

Sicherheitshinweise für die Wartung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät warten.

• Entfernen Sie vor Wartungs-, Kontroll- oder Montagearbeiten den Akku.
• Der Bedienerarfurdur die Wartungs- und Servicearbeiten ausfuhren, die in dieser Bedienungsanleitung beschrieben sind. Für darüber hinausgehende Wartungs- und Servicearbeiten wenden Sie sichitte an ihren Servicehändler.
• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Starke Reiniger konnen den Kunststoff beschädigten.
• Wenn Wartungsarbeiten nicht durchgeführt werden, verringgert sich die Lebensdauer des Geräts und die Unfallgefahr steigt.
• Für alle Service- und Reparaturarbeiten, insbesondere an den Sicherheitsvorrichtungen des Gerats, ist eine spezielle Schulung erforderlich. Wenn nach Durchführung der Wartungsarbeiten nicht alle in dieser Bedienungsanleitung beschrieben den Prüfungen mit positivem Ergebnis ausfallen, wenden Sie sich an ihren Servicehändler. Wir garantieren Ohnen, dass für Ihr Gerät professionelle Service- und Reparaturdienste verfügbar sind.
• Nur Original-Ersatzteile verwenden.

Montage

Verwendbare Trennscheiben

Trennscheiben für Husqvarna K 535i gibt es in zwei Grundmodellen: Schleifscheiben und Diamantscheiben.

Trennscheiben für handgeführte Hochgeschwindigkeits-Trennschleifer

WARNING: Verwenden Sie für Beton nur Diamantscheiben und Schleifscheiben. Verwenden Sie keine Trennscheiben mit Einschnitten wie z. B. kreisformige Holzsägeblätter oder Trennscheiben mit Karbidspitzen. Das Risiko von Rückschlagen ist erhöht und Karbidspitzen können sich losen und mit hoher Geschwindigkeit weggeschleudert werden. Dies kann zu Verletzungen oder zum Tod führen.

WARNING: Eine fehlerhafte Verwendung kann dazu führen, dass die Scheibe zu heißt wird. Eine zu weiß Scheibe, kann zu Fehlfunktionen führen, was Schäden und Verletzungen verursachen kann.

WARNING: Verwenden Sie keine Trennscheibe, deren Höchstdrehzahl niedriger ist als die des Trennschleifers. Verwenden Sie nur Trennscheiben, die mit nationalen und regionalen Standards übereinstimmen.

Hinweis: Schneiden Sie nur Materialien, die in den Anweisungen im Lieferumfang der Klinge angegeben sind.

Überprüfen Sie, dass die Trennscheibe für die gleiche oder eine höhere Drehzahl als die zugelassen ist, die auf dem Typenschild des Trennschleifers angegeben ist.

Trennscheibenvibrationen

ACHTUNG: Wenn Sie das Produkt mit zu viel Kraft verwenden, kann die Scheibe zu heißt werden, sich biegen und Vibrationen herbeiführen. Verwenden Sie das Produkt mit weniger Kraft. Wenn die Vibrationen weiterhin bestehen, tauschen Sie die Scheibe aus.

Schleifscheiben

WARNING: Schleifscheiben)durfen nicht mit Wasser in Berührung kommt. Nasse oder Feuchtigkeit konnen die Leistung von Schleifscheiben beeinträchtigen und erhöhen die Bruchgefahr.

ACHTUNG: Das Zubehörnteilarf nicht mit Schleifscheiben verwendet werden.Der Gebrauch von Schleifscheiben fuhrt zu übermaigem VerschleB des Zubehörteils.

ACHTUNG: Verwenden Sie keine scheuernden Klingen, die die empfohlene Klingenstärke überschreiben, siehe Technische Daten auf Seite 48

• Verwenden Sie keine verschlissenen verständlichen Räder von früheren elektrischen Geräten. Räder, die für frühere Elektrogeräte vorgesehen sind, eignen sich nicht für die höhere Drehzahl kleinerer Werkzeuge und können brechen.

• Das schneidende Material in den Schleifscheiben besteht aus Schleifkörnern, die durch organische Bindemittel zusammen gehalten werden. Die materialverständrten Trennscheiben sind auf Textiloder Faserbasis aufgebaut, die ein totes Zerspringen bei Höchstdrehzahl verhindert, wenn die Trennscheibe reiBt oder beschadigt wird.
  Die Leistung der Trennscheibe hängt von Typ und Größe der Schleifpartikel und von Typ und Härte des Bindematerials ab.

• Kontrollieren Sie die Trennscheibe auf Beschädigungen und Risse.

• Prufen Sie die Schleifscheibe, indem Sie sie auf einen Finger hangen und mit einem Schraubenziehergriff o. Ä.leitung dagegen schlagen. Erzeugt die Scheibe keinen vollen, klingenden Ton, ist sie beschädigt.

• Stellen Sie sichere, dass die richtige Schleifscheibe für das vorgesehene Material verwendet wird.

Diamantscheiben

WARNING: Verwenden Sie keine Diamantklinge zum Schneiden von Kunststoff. Die hohe Hitzeentwicklung während des Schneidens kann dazu führen, dass der Kunststoff schmilzt und an der Trennscheibe klebt und es zu einem Rückschlag kommt.

WARNING: Während des Einsatzes können Diamantscheiben sehr heißt werden. Überhitzung an der Klinge entsteht als Folge unsachgemäßer Verwendung und kann zu Verformungen der Trennscheibe und damit zu Sach- und Personenschäden führen.

Hinweis: Die Klinge durch Schneiden in einem weichen Material wie Sand- oder Ziegelstein schärfen.

• Immer eine scharfe Diamantscheibe benutzen.
• Diamantscheiben können stumpf werden, wenn der falsche Druck ausgeübt oder wenn damit bestimmtes Material wie beispielsweise stark

armierter Beton geschritten wird. Die Arbeit mit einer stumpfen Diamantscheibe führt zu Überhitzung, die dazu führen kann, dass sich Diamantsegmente losen.

• Diamantscheiben bestehen aus einem Stahlkorper mit Segmenten mit Industriediamanten.
• Diamantscheiben werden vorzugsweise für alle Arten von Mauerwerk, Beton und andere zusammengesetzte Materialien verwendet.
• Stellen Sie bei Nutzung einer Diamantscheibe sicher, dass diese in die Richtung rotiert, die der Pfeil auf der Scheibe angibt.

Nassschneiden

ACHTUNG: Verwenden Sie keine Vac-Geräte zusammen mit dem Feucht-System.

• Diamantklingen für den Nassschritt mösen mit dem Feucht-System verwendet werden.
• Wasser kühlt die Klinge und verlangert ihre Lebensdauer, während es gleichzeitig Staub verringgert.
• Wenn sie nass schneiden, stellen Sie sicher, dass Sie das Abwasser sicher auffangen.

Trockenschneiden

• Beim Trockenschnitt kann man die Scheibe abkühlen setzen, indem man sie alle 30 - 60 Sek. einfach aus der Nutzieht und zum Abkühlen ca. 10 Sek. in der Luft rotieren lasst.
• Verwenden Sie, wenn möglich, Vac-Geräte.

Diamantklinge - Anforderungen

WARNING: Stellen Sie sicher, dass das Diamantsegment (T1) breiter ist als die Scheibe (T2). Dadurch wird ein Einklemmen am Schnittplatz und ein Rückschlag verhindert.

ACHTUNG: Verwenden Sie keine Diamantklingen mit positivem Spanwinkel.

ACHTUNG: Verwenden Sie nur Diamantklingen mit einem maximalen Abstand zwischen den Segmenten von 10mm (A).

ACHTUNG: Verwenden Sie nur Diamantklingen mit der empfohlenen Maximalklingenstarke, siehe Technische Daten auf Seite 48.

ACHTUNG: In manchen Situationen und bei schlechten Klingen kann es zu übermäßigem Verschleib der Segmente kommt. Ersetzen Sie die Trennscheibe, bevor sie verschlüssen ist.

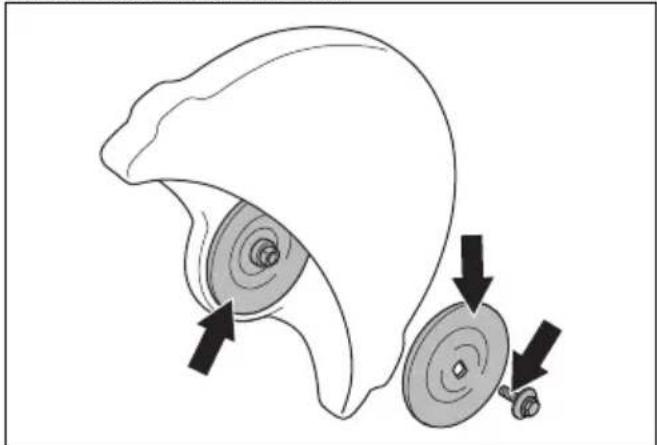

Prufen der Spindelwelle und der Flanschsheiben

Prufen Sie die Flanschseiben und die Spindelwelle, wenn die Trennscheibe ersetzt wird.

ACHTUNG: Verwenden Sie nur die von Husqvarna mitgelieferten Flanschscheiben, mit min. Durchmesser 60 mm.

ACHTUNG: Verwenden Sie keine schaffen, beschädigten oder schmutzigem Flanschscheiben.

ACHTUNG: Keine Flanschsheiben mit entsprechenden Durchmessern verwenden.

• Stellen Sie sicher, dass die Gewinde der Spindelwelle nicht beschadigt sind.
• Stellen Sie sicher, dass die Flächen der Klinge und die Flanschscheiben unbeschädigt und sauber sind, die korrekten Maße besitzen und ordnungsgemäß auf der Spindelwelle arbeiten.

Prüfen der Trennscheibenbuchse

• Verwenden Sie nur Husqvarna Trennscheibenbuchsen.
• Stellen Sie sicher, dass die Trennscheibenbuchse das richtige Maß für die Trennscheibe hat. Das richtige Maß ist auf der Trennscheibe aufgedrucht.

So befestigen Sie die Trennscheibe

1. Die Trennscheibe wird auf der Buchse (A) zwischen der inneren Flanschscheibe (B) und der Flanschscheibe (C) angebracht. Die Flanschscheibe wird gedreht, um Sie an der Achse anzubringen.

1. Welle sperren.

1. Ziehen Sie dann die Schraube fest an. Das Anzugsmoment der Schraube, welche die Trennscheibe hält, beträgt 30 Nm.

Zum Prüfen von Trennscheibe und Klingenschutz

WARNING: Eine beschädigte Trennscheibe kann Verletzungen verursachen.

1. Kontrollieren Sie, ob die Trennscheibe korrekt angebracht ist und keine Schäden aufweist.
2. Stellen Sie safer, dass der Klingenschutz keine Schaden oder Risse aufweist.
3. Ersetzen Sie den Klingenschutz bei Beschädigung.
   Siehe So befestigen Sie die Trennscheibe auf Seite 38

Seilöse

Das Gerät verfügt über eine Seilöse. Die Seilöse kann zum Anheiten und Absenken des Geräts verwendet werden. Befestigen Sie eine passende Schlinge an der Seilöse, um das Gerät zu haben und zu senken.

Die Seilose kann verwendet werden, um das Gerät an einem soliden Gegenstand zu befestigen, um zuverhindern, dass es herunterfällt und Personen oder Gegenstände beschädigt.

Betrieb

So führen Sie eine Funktionsprüfung vor Verwendung des Geräts durch

1. Prufen Sie den Rechtshandschutz (A), um Sicherzustellen, dass er nicht beschadigt ist.

2. Prufen Sie die Gashebelsperre (B), um Sicherzustellen, dass sie ordnungsgemäß Funktioniert und nicht beschadigt ist.

3. Kontrollieren Sie, ob die Tastatur (C) ordnungsgemäß Funktioniert.

4. Kontrollieren Sie, ob alle Teile und Schutzvorrichtungen korrekt befestigt und nicht beschadigt sind und keine Teile fehlen.

5. Laden Sie den Akku und stellen Sie sicher, dass er richtig am Gerät befestigt ist.

6. Stellen Sie sicher, dass der Trennschleifer anhalt, wenn Sie den Gashebel lose.

So schreiben Sie das Akkuladegerät an

1. Schlieben Sie das Akkuladegerät an eine Quelle mit der auf dem Typenschild angegebenen Spannung und Frenzanz.
2. Stecken Sie den Netzstecker in eine geerdete Steckdose. Die LED am Ladegerät blinkt einmal grün.

Hinweis: Der Akku wird nicht aufgeladen, wenn die Akkuttemperatur über 50^ beträgt. In thisem Fall wird der Akku durch das Ladegerät abgekühlt, bevor er weiter aufgeladen wird.

So schreiben Sie den Akku an das Akkuladegerät an

Hinweis: Laden Sie den Akku, wenn Sieihn zum ersten Mal verwenden. Ein neuer Akku ist nur zu 30% geladen.

1. Stellen Sie sicher, dass der Akku trocken ist.
2. Den Akku in das Ladegerät einlagen.

1. Stellen Sie sicher, dass die grüne Ladeanzeige auf dem Ladegerät aufleuchtet. Das bedeutet, dass der Akku richtig mit dem Ladegerät verbunden ist.

1. Wenn alle LEDs am Akku leuchten, ist er vollständig aufgeladen.

1. Um das Ladegerät von der Steckdose zu trennen,ziehen Sie den Netzstecker. Ziehen Sie nicht am Kabel.
2. Den Akku aus dem Ladegerät entnehmer.

Hinweis: Weitere Informationen entnahmen Sieitte den Bedienungsanleitungen fur den Akku und das Ladegerät.

Zum Anschlieben von Kuhlwasser

1. Schlieben Sie den Wasserschlauch an die Wasserzufuhr (A) an.

1. Drehen Sie den Wasserhahn (B) auf oder zu.
2. Überprüfen Sie den Wasseranschluss und Schlauch auf Undichtigkeiten.
3. Stellen Sie sicher, dass der Wasserdruck den zulässigen Höchstdruck nicht überschreitet, siehe Technische Daten.

So starten Sie das Gerät

1. Kontrollieren Sie den Gashebel und die Gashebelsperre. Siehe So prufen Sie die Gashebelsperre auf Seite 44.

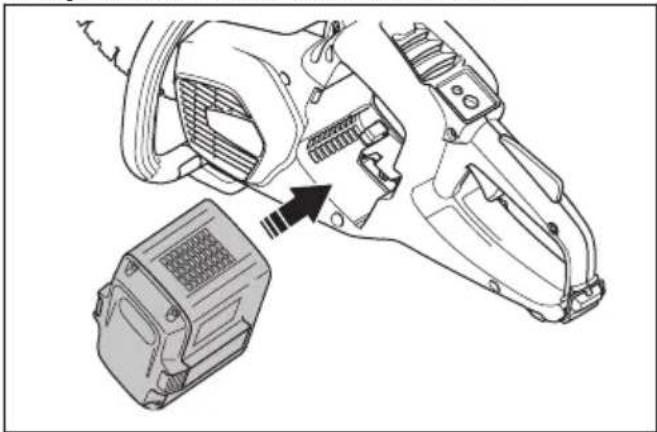

2. Legen Sie den Akku in den Akkuhalter ein.

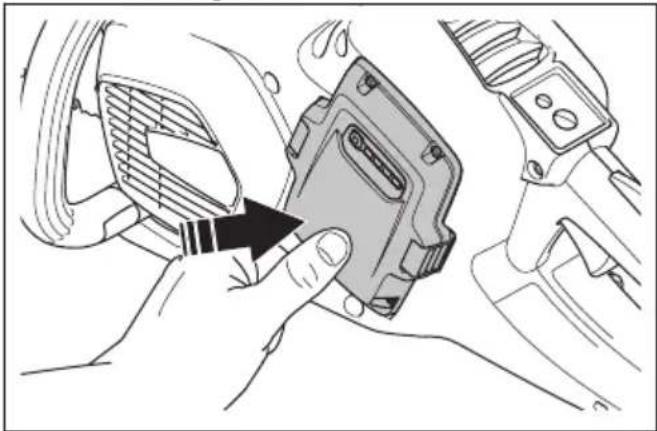

1. Drucken Sie auf den unteren Teil des Akkus, bis Sie ein Klicken horen. Wenn der Akku nicht leicht in den AkkuhalterGLEitet,ist er nicht richtig in den Akkuhalter eingesetzt.

1. Drücken und halten Sie die Start-/Stopptaste, bis die grüne LED aufleuchtet.

So verwenden Sie die SavE-Akkusparfungtion

Dieses Gerät verfügt über die Energiesparfungtion SavE. Die Funktion SavE drosselt die Scheibendrehzahl und bietet die langste Betriebsdauer des Akkus.

Hinweis: Die Funktion SavE vermindert nicht die Schneideleistung des Geräts.

1. Drucken Sie die SavE-Taste (Energiespartaste) auf der Tastatur.
2. Stellen Sie sicher, dass die grüne LED aufleuchtet.
3. Drücken Sie die SavE-Taste (Energiespartaste) erneut, um die Funktion zu unterbrechen. Die grüne LED erlischt.

So stoppen Sie das Produkt

1. Drücken und halten Sie die Stoppaste auf der Tastatur, bis die grüne LED erlischt.

1. Drucken Sie die Akkuentriegelungstasten undnehmen Sie den Akku aus dem Akkufach.

WARNING: Entfernen Sie den Akku, wenn sie das Gerät nicht verwenden oder es nicht vollständig im Blick haben. So verhindern Sie ein unbeabsichtigtes Starten.

Grundlegende Arbeitstechnik

WARNING: Bewegen Sie den Trennschleifer nicht zur Seite. Dies kann die freie Bewegung der Klinge behindern und dazu führen, dass die Trennscheibe bricht, was zu Verletzungen führen kann.

WARNING: Verwenden Sie niemals die Scheibenseite. Es besteht die Gefahr, dass die Trennscheibe beschädigt oder zerbrochen wird, was Verletzungen verursachen kann. Verwenden Sie nur die Schneidkante.

WARNING: Verwenden Sie keine Diamantklinge zum Schneiden von Kunststoff. Die entstehende Hitze kann dazu führen, dass der Kunststoff schmilzt. Geschmolzener Kunststoff kann an der Trennscheibe kleben bleiben und zu einem Rückschlag führen.

Das Gerat ist fur Hochgeschwindigkeits-Diamanttrennscheiben bestimmt, die fur handgefuhre Trennschleifer zugelassen sind.
- Das Produkt ist für das Schneiden von Fliesen, leichtem Beton und Stein bestimmt. Setzen Sie das Gerät nur für diese Art von Arbeiten ein.
- Achten Sie daraufuf, dass die Trennscheibe keine Schäden aufweist und dass sie richtig angeschlossen ist, siehe Schleifscheiben auf Seite 35und So befestigen Sie die Trennscheibe auf Seite 38.
- Stellen Sie sicher, dass Sie für diese Art von Arbeiten die richtige Art von Trennscheibe verwenden; lessen Sie hierzu Trennscheiben für handgebungliche Hochgeschwindigkeits-Trennschleifer auf Seite 35.
- Schneiden Sie kein asbesthaltiges Material.
- Halten Sie den Trennschleifer immer mit zwei Händen fest. Halten Sie das Gerät immer fest mit Daumen und Fingern an den Griffen. Halten Sie immer den hinteren Griff mit der rechten Hand und den vorderen Handgriff mit der linken Hand.

Stehen Sie immer parallel zur Trennscheibe. Stellen Sie sich nicht linear hinter die Trennscheibe. Im Fall

eines Rückschlags bewegt sich der Trennschleifer in der Ebene der Trennscheibe.

• Halten Sie bei laufendem Motor einen Sicherheitsabstand zur Trennscheibe.
• Stellen Sie sicher, dass Sie während des Betriebs in einer stabilen Position sind.
• Halten Sie einen entsprechenden Abstand von dem Objekt, das sie schneiden.
• Unter keinen Umständen oberhalb der Schulterhöhe bedieren. Eine Plattform oder ein Gerüst verwenden, wenn die Schneidearbeit oberhalb der Schulter erfolgt. Sorgen Sie für einen festen Stand
• Arbeitsen Sie nicht von einer Leiter aus.

• Achten Sie darauf, dass die Trennscheibe frei ist, wenn der Motor gestartet wird.
• Achten Sie immer auf das Gerät, wenn der Motor lauft.
• Bewegen Sie auf keinen Fall das Gerät, wenn die Trennscheibe sich dreht. Das Gerät verfügbar über eine elektrische Bremse zur Verringerung der Anhaltezeit der Trennscheibe.
• Stellen Sie sicher, dass die Bodenstütze vorne bündig mit dem Werkstück am Ende ist. Der Klingenschutz sammelt Spritzer und Staub und führt sie vom Bediener weg.

• Schneiden Sie mit Vollgas. Behalten Sie die volle Drehzahl bei, bis der Schneidevorgang abgeschlossen ist.

• Drücken Sie die Trennscheibe leicht gegen das Object, das Sie schreiben. Verwenden Sie keine Gewalt.
  Richten Sie die Trennscheibe nach dem Schnitt aus.

• Bewegen Sie die Trennscheibe langsam nach vorn und nach hinten zur Reduzierung des Bereich zwischen der Trennscheibe und dem Material. Dadurch verringgert sich die Temperatur der Trennscheibe.

Sagen Sie nicht mit dem Rückschlagbereich der Trennscheibe, siehe Rückschlag auf Seite 42.

Rückschlag

WARNING: Rückschlage treten unerwartet auf und können sehr gefährlich sein. Das Gerät kann in einer rotierenden Bewegung nach oben und nach hinten in Richtung des Bedieners bewegt werden. Ein Rückschlag kann zu schweren bis tödlichen Verletzungen führen. Stellen Sie safer, dass Sie vor dem Gebrauch des Produkts die Ursachen von Rückschlagen verstehen und wie Sie sie vermeiden.

Ein Rückschlag tritt auf, wenn die Klinge im Rückschlagbereich eingeklemmt ist. Meist sind sie nicht

gefährlich, aber ein starker Rückschlag kann zu schweren oder tödlichen Verletzungen führen.

Rückschlageeffekt

• Das Produkt wird von einer Reaktionskraft in die zur Bewegung der Trennscheibe entgegengesetzte Richtung gezogen. Die meiste Zeit ist dieser Effekt nicht stark. Wir die Klinge eingeklemmt, kann die Stärke der Reaktionskraft zu einem Rückschlag führen.

• Kippen Sie das Produkt nicht, wenn die Schneidevorrichtung rotiert. Zentrifugalkräfte können Bewegungen verringn.

Rückschlagbereich

• Schneiden Sie nicht mit dem Rückschlagbereich der Klinge. Wir die Klinge im Rückschlagbereich eingeklemmt, kann die Heftigkeit des Rückschlageffektsdazu führen, dass sich das Gerät nach oben und halten bewegt. Es kann den Bediener treffen und zu schweren Verletzungen oder zum Tod führen.

Hochschlagen des Geräts durch Rückschlageeffekt

• Schneiden Sie deshalb nicht mit dem Rückschlagbereich. Wird im Rückschlagbereich

geschritten, bewegt der Rückstoßeffekt die Trennscheibe hoch in den Schnitt. Ein Hochschlagen des Gerätes konnen Sie dadurch verhindern, dass Sie mit dem unteren Teil der Klinge schreiben.

Blockierung

• Eine Trennscheibe wird eingeklemmt, wenn der Schnitt sich schließt und die Drehung der Trennscheibe stoppt. Wird die Klinge eingeklemmt, kann die Stärke der Reaktionskraft zu einem Rückschlag führen.

• Stellen Sie sicher, dass das Werkstück gehalten wird, damit der Schnitt während eines Schneidevorgangs offen bleibt. Schätzen Sie ab, wie sich das Werkstück während der letzten Phase des Schneidevorgangs bewegen konnte. Stellen Sie safer, dass der Schnitt sich beim Schneiden öffnet. Ein Schnitt, der sich schließt, kann zu einem Rückschlag durch Einkommen führen.

Schneiden von Rohren

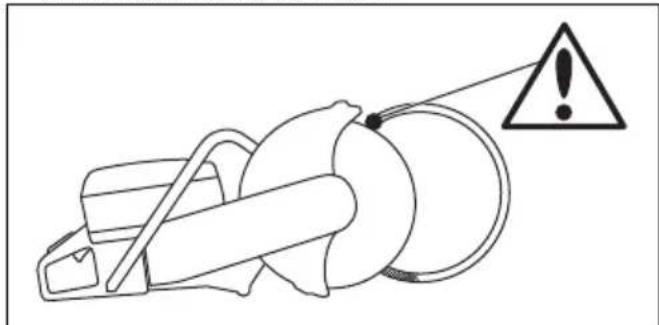

WARNING: Wird die Klinge im Rückschlagbereich eingeklemmt, führt dies zu einem Rückschlageffekt.

Beim Schneiden von Rohren Vorsicht walten halten. Das Rohr muss stets korrekt in Position bleiben und die

Schnittstelle muss während des gesamten Schneideprozesses offen gehalten werden. Ist dies nicht der Fall, kann die Klinge eingeklemmt werden. Seien Sie和其他s vorsichtig beim Schneiden eines Rohrs mit Glocken-Ende oder eines Rohrs in einem Graben. Wenn es nicht über ausreichende Abstutzung verfügbar, kann die Klinge eingeklemmt werden.

1. Stellen Sie sich, dass das Rohr sich während des Schneidens nicht bewegt.

1. Schneiden Sie mit Abschnitt,1

1. Stellen Sie sicher, dass der Schnitt geöffnet wird, um ein Einklemmen zu verhindern.

1. Wechseln Sie auf Seite II und schneiden Sie von Abschnitt I bis zur Unterseite des Rohrs.
2. Wechseln Sie auf Seite III und schneiden Sie den restlichen Teil des Rohrs.
3. Stellen Sie sicher, dass das Rohr fest sitzt. Das Ende des Rohrs muss sich während des Schneidens nach unten bewegen.

Um Einklemmen zu verhindern

WARNING: Lassen Sie nicht zu, dass sich der Schnitt während des Schneidens schließt. Ein Schnitt, der sich schließt, kann

zum Einklemmen führen, wodurch es zu einem Rückschlag oder Schäden an der Trennscheibe kommt kann.

WARNING: Seien Sie vorsichtig, wenn die Trennscheibe in einen Schnitt gebracht wird, der schon vorhanden war.

• Stellen Sie sicher, dass das Werkstück sich während der Arbeit nicht bewogen kann.
• Stellen Sie sicher, dass das Werkstück gehalten wird, damit der Schnitt während eines Schneidevorgangs offen bleibt.
• Schätzen Sie ab, wie sich das Werkstück während der letzten Phase des Schneidevorgangs bewegen besteht.
• Stellen Sie sicher, dass der Schnitt sich beim Schneiden öffnet.

Zum Umgang mit Staub

• Das Produkt verfügt über ein Flachschneide-Wassersystem. Verwenden Sie, wenn möglich, Nassschneiden. Beachten Sie die Anweisungen unter Zum Anschlieben von Kühl Wasser auf Seite 39. Der richtige Fluss ist für verschiedene Arten von Aufgaben unterschied. Wenn sich der Wasserschlauch an der Versorgungsquelle lost, kann der angewandte Wasserdruck zu hoch sein. Beachten Sie Technische Daten auf Seite 48Zum empfohlenen Wasserdruck.
• Stellen Sie den Wasserzufluss mit dem Ventil ein.

Wartung

Einleitung

WARNING: Lesen Sie vor Wartungsarbeiten am Gerät das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

WARNING: Entfernen Sie den Akku, bevor Sie Wartungsarbeiten am Gerat durchführren.

WARNING: Das Nichtbeachten der Wartungsanweisungen kann die Haltbarkeit beeinträchtigen und die Unfallgefahr erhöhen. Alle Wartungs- und/oder Reparaturarbeiten müssen ebenfalls durch einen Fachbetrieb durchgeführt werden. Wenden Sie sich für weitere Informationen an ihren Servicehändler.

Wartung und Prüfung der Sicherheitseinrichtungen auf dem Gerät

So prufen Sie die Gashebelsperre

1. Prufen Sie, ob sich der Gashebel und die Gashebelsperre frei bewegen halten und ob die Rückholfeder korrekt Funktioniert.

1. Drücken Sie die Gashebelsperre herunter und kontrollieren Sie, ob sie beim Loslassen in die Ausgangsstellung zurückkehrt.

1. Stellen Sie sicher, dass der Gashebel in der Leerlaufposition verriegelt ist, wenn die Gashebelsperre freiugegeben wird.

1. Starten Sie das Gerät und halten es auf voller Leistung laufen.
2. Lassen Sie den Gashebel los, und stellen Sie safer, dass die Trennscheibe stoppt. Dreht sich die Trennscheibe, wenn der Gashebel in Leerlaufstellung steht, wenden Sie sich an ihren Servicehändler.

So prufen Sie die Tastatur

1. Starten Sie das Gerät. Siehe So prüfen Sie die Gashebelsperre auf Seite 44
2. Drucken Sie erneut die Start-/Stoptaste.
3. Stellen Sie sicher, dass das Gerät anhalt, wenn Sie die Taste drücken und halten. Die grüne LED erlischt.

So reinigen Sie den Akku und das Ladegerät

ACHTUNG: Reinigen Sie weder den Akku noch das Ladegerät mit Wasser.

• Stellen Sie sicher, dass der Akku und das Ladegerät sauber und trocken sind, bevor Sie den Akku in das Ladegerät einlagen.
• Reinigen Sie die Akkuklemmen mit Druckluft oder einem weichen, trockenen Tuch.
• Reinigen Sie die Oberflächen des Akkus und des Ladegerats mit einem weichen, trockenen Tuch.

Kontrollieren Sie das Akkuladegerät

1. Stellen Sie sicher, dass das Akkuladegerät und das Netzkabel nicht beschädigt sind. Suchen Sie nach Rissen und anderen Schäden.

So reinigen Sie das Kühlsystem

Das Gerät ist mit einem Kühlsystem ausgestattet, um die Temperatur des Geräts so gering wie möglich zu halten.

Das Kuhlsystem besitz unter anderen einen Luftteinlass auf der linken Seite des Geräts und ein Lüfter am Motor.

1. Reinigen Sie das Kühlsystem wochentlich oder bei Bedarf haufter mit einer Bürste.
2. Stellen Sie sicher, dass das Kühlsystem nicht verschmutzt oder verstoptf ist.

ACHTUNG: Eine Verschmutzung oder Verstopfung des Kühlsystems kann das Gerät zu heiß werden setzen.

WARNING: Entfernen Sie den Akku, bevor Sie Wartungsarbeiten durchführren.

Wartung Vor der	Verwenden	Wöchenlich	Monatlich
Reinigen Sie die äußerten Bauteile des Geräts. X
Stellen Sie safer, dass der Gashebel und die Gashebelsperre sicherheitsstech-nisch ordnungsgemäß funktionieren.	X
Prüfen Sie die Trennscheibe. Untersuchen Sie sie auf Risse und stellen Sie-sicher, dass die Trennscheibe nicht unnormal verschlüssen ist. Tauschen Sie sie bei Bedarf aus.	X
Reinigen Sie das Lüftergehäuse am Gerät. X
Vergewissern Sie sich, dass alle Schrauben und Mattern fest angezogen sind. X
Stellen Sie safer, dass die Tastatur ordnungsgemäß Funktioniert und unbeschädigt ist.	X
Überprüfen Sie die Verbindungen zwischen dem Akku und dem Gerät durch.Überprüfen Sie die Verbindung zwischen dem Akku und dem Ladegerät.			X
Blasen Sie das Produkt und den Akku leicht mit Druckluft durch. X

Fehlerbehebung

Tastatur

Störung Ursache	Lösung
Warnanzeige blinkt.	Temperaturab- weichung.	Warten Sie, bis sich das Gerät abgekühlt hat.
	Überlastung Die Schnei- dausrüstung ist verstopf.	Reinigen Sie die Schneidausrüstung.
	Der Gashebel und die Start- taste werden gleichzeitig ge- drückt.	Lassen Sie den Gashebel los.
Grüne LED blinkt.	Geringe Akkus- pannung.	Laden Sie den Akku.
Die Warnan- zeige leuchtet.	Service. Wenden	Sie sich an ihren Servicehändler.

Akku

Störung Ursache	Lösung
Warnanzeige blinking.	Der Akku ist nicht geladen.	Laden Sie den Akku.
	Temperaturab- weichung.	Der Akku darf nur in Umgebungen mit Temperaturen zwischen -10 °C und 40 °C verwendet werden.
	Spannung ist zu hoch.	Kontrollieren Sie, ob die Spannung des Akkus mit der auf dem Typenschild des Produkts übereinstimmt. Nehmen Sie den Akku aus dem Ladegerät.
Die Warnan- zeige leuchtet.	Die Akkuzellen- differenz ist zu groß (1 V).	Wenden Sie sich an ihren Servicehändler.

Akkuladegerät

Störung Ursache Lösung
Warnanzeige blinkt. Temperaturabweichung. Der Akku darf nur in Umgebogen mit Temperaturen zwischen 5 °C und 40 °C verwendet werden.
Die Warnanzeige leuchtet. Wenden Sie sich an ihren Service-		händler.

Transport, Lagerung und Entsorgung

Transport und Lagerung

Die mitgelieferten Lithium-Ionen-Akkus entsprechen den Anforderungen des Gefahrungsrechts.
- Beachten Sie für den gewerblichen Transport, davon der Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.
- Sprechen Sie, bevor Sie das Gerät versenden, mit einer Person, die speziell im Gefahrgutversand geschult ist. Beachten Sie sümttliche geltende nationale Vorschriften.
- Bedecken Sie offene Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Sorgen Sie davon, dass der Akku in der Verpackung nicht verrutschen kann.
- Entnehmen Sie den Akku für die Lagerung oder den Transport.
- Bringen Sie den Akku und das Ladegerät an einem Ort unter, der trocken und frei von Feuchtigkeit und Frost ist.
- Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommt kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.
- Sorgen Sie bei der Lagerung des Akkus davon, dass die Temperatur zwischen 5^ (41^) und 25^ (77^) liegt und der Akku keinem direkten Sonnenlicht ausgesetzt ist.

• Sorgen Sie bei der Lagerung des Ladegerats davon, dass die Temperatur zwischen 5^ (41^) und 45^ (113^) liegt und das Ladegerät keinem direkten Sonnenlicht ausgesetzt ist.
• Laden Sie den Akku auf 30 bis 50% , bevor Sieihn über längerere Zeit einlagern.
• Lagern Sie das Ladegerät in einem geschlossenen und trockenen Raum.
• Achten Sie bei der Lagerung daraufuf, dass sich der Akku nicht in unmittelbarer Höhe zum Ladegerät befindet. Kinder und andere nicht befugte Personen dürfen die Ausstattung nicht berühren. Verwahren Sie die Ausstattung in einem abschlussbaren Raum.
• Reinigen Sie das Gerät und führen Sie umfassende Servicearbeiten durch, bevör Sie es längerere Zeit einlagern.
• Verwenden Sie für das Gerät einen Transportschutz, um Verletzungen oder Schäden am Gerät bei Transport und Lagerung zu vermeiden.
• Befestigen Sie das Gerät während des Transports sicher.

Entsorgung von Akku, Ladegerät und Gerät

Das Symbol unternebedeutet,dassGerat nichtüber denHausmull entsorgtwerdendarf.RecyclcnSiesaneinerRecyclcngstationfurlektrischeundelektronische

Geräte. So werden Umwelt- und Personenschäden vermieden.

Weitere Informationen erhalten Sie bei ortlichen Behörden, dem Abfallentsorgungsunternehmen oder Ihr hem Handl.

Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Geräts zu finden.

Technische Angaben

Technische Daten

Husqvarna K 535i
Spannung 36V
Gewicht, kg 3,5 (7,7)
Klingendurchmesser, mm 230
Max. Klingenstände, mm	Schleifscheiben 3,0
	Diamantklingen 1.8
Nenndrehzahl Gerät 5940 U/min
Wasserkühlung
Wasserkühlung der Scheibe Ja
Verbindungsnpel Typ „Gardena“
Empfohlener Wasserdruck, bar (psi) 0.5 - 6 (7,3 - 87)
Maximaler Wasserdruck, bar (psi) 6 (87)
	Vibrationspegel, ahveq1		Geräuschemissionen2
	Vorn/Links Hinten rechts LpA LwA
	m/s2	m/s2	dB(A) dB(A)
BLi200 1,9 2,3
BLi300 2.1 2.5 100,5	111,5
1 Der angegebene Vibrationsgesamtwert wurde gemäß EN 60745-2-22 gemessen und kann zum Vergleich von Werkzeugen herangezogen werden. Der angegebene Vibrationsgesamtwert kann auch bei der vorläufigen Beurteilung der Exposition verwendet werden.
2 Die Geräuschemissionen werden in Übereinstimmung mit EN 60745-2-22 gemessen. · UNSicherheit für den A-bewerteten Schallleistungspegel KpA ist 3 dB(A). · UNSicherheit für den A-bewerteten Schalldruckpegel KpA ist 3 dB(A).

Zubehör

Zugelassene Akkus für das Gerät

Akku BLi200 BLi300
Typ Lithium-lonen Lithium-lonen
Akkukapazität, Ah 5,2 9,4
Akkuspannung, V 36 36
Gewicht, kg 1,3 1,9

Zugelassene Ladegeräte für das Gerät

Akkuladegerät	QC330
Netzspannung, V 100-240
Frequenz, Hz 50-60
Leistung, W 330

EG-Konformitätserklärung

EG-Konformitätserklärung

Wir, Husqvarna AB, SE-561 82 Huskvarna,

SCHWEDEN, Tel.: [phone] erklaren in alleiniger

Verantwortung, dass das Gerät:

Beschreibung Tragbare Schneidmaschine
Marke	HUSQVARNA
Typ/Modell	K 535i
Identifizierung	Seriennummern ab 2018

Es erfüllt die folgenden EU-Vorschriften und -Richtlinien:

Richtlinie/Verordnung Beschreibung

2006/42/EC „Maschinenrichtlinie“

2011/65/EU „Zur Beschränkung gefährlicher Stoffe“

und dass die harmonisierten Normen und/oder technischen Daten wie folgt angewendet werden

EN ISO 12100:2010
EN 60745-1:2009
EN 60745-2-22:2011/A11:2013

Partlle, 2018-08-24

Edvard Gulis

Global R&D Director

Verantwortlich für die technische Dokumentation

Sommaire

Introduction. 51

Dépannage 72

Sécurité 53

Technische gegevens. 99

Werking. 90

Accessoires 100

Onderhoud. 96

Partille, 2018-08-24

Edvard Gulis

Global R&D Director
