GEBRUIKSAANWIJZING HD 10254 SX Plus Kärcher

Lees voor het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoudsopgave

Apparaat-elementen..NL1

Veiligheidsinstructures.. NL 1

Reglementair gebruik . . . . . NL 2

Veiligheidsinrichtingen NL 2

Zorg voor het milieu NL 3

Voor de inbedrijfstelling. . . . . NL 3

Inbedrijfstelling NL 4

Bediening . NL 4

Vervoer NL 6

Opslag. NL 7

Onderhoud NL7

Hulp bij storingen NL 8

Toebehoren en reserveonderde

len NL9

Garantie NL 9

EU-conformiteitsverklaring . . . NL 9

1 Handspuitpistol EASY!Force
2 Hendel
3 Veiligheidshendel
4 Hopedrukslang EASY!Lock
5 Houser voor handspuiptpistol
6 Reinigingsmiddel-doseerapparaat
7 Afsluitdeksel voor reinigingsmiddelreservoir
8 Reinigingsmiddelreservoir
9 Reinigingsmiddel-zuigslang met filter
10 Bevestigingschroef apparatuskap
11 Apparaatschakelaar
12 Apparaatkap
13 Manometer
14 Hopedrukaansluiting EASY!Lock
15 Straalpijpopbergvak
16 Wateraansluiting
17 Fijn filter
18 Oliepeilindicatie
19 Oliereservoin
20 Controlelampje Bedrijfstoestand / Storing

21 Slangopbergvak
22 Ontluchting reinigingsmiddelreservoir
23 Accessoiresvak
24 Kabelhouser
25 Slangtrommel
26 Krukhendel
27 Greep
28 Wartelmoer
29 Sproeier
30 Straalbuis EASY!Lock
31 Druk-/volumeregeling
32 Veiligheidspal

Kleurmarkering

Bedieningselementen voor het reingingsproces zijn geel.
Bedieningselementen voor het onderhoud en de service zijn Lichtgrijs.

Veiligheidsinstructies

• Voor de eerste inbedrijfstelling veiligheidsinstructies nr. 5.951-949.0 in elkgeval lezen!
• Overeenkomstige nationale voorschriften van de wetgever voor stralers van vloeistoffen in acht nemen.
• Overeenkomstige nationale voorschriften van de wetgever inzake ongevallenpreventie in acht nemen. Stralers van vloeistoffen要去 regelmatig gecontroleerd worden en het resultaat van de controle要去 schriftelijk vastgelegd worden.
• U mag geen veranderingen aan het apparaat / de toebehoren aanbrengen.

Gevarenniveauaus

△GEVAAR

Verwijzing maar een onmiddelijk dreigend gevaar dat tot ernstige en zichs dodelijk li-chaamsverwondingen leidt.

△WAARSCHUWING

Verwijzingaar een mogelijkke gevaarlijke situatie die tot ernstige en zichs dodelijke lichaamsverwondingen kan leiden.

△VOORZICTHIG

Verwijzing maar een möglichke gevaarlijke situation die tot lichte verwondingen kan leiden.

LETOP

Verwijzingaar een mogelijk gevaarlijke situatie die tot materiele schade kan leiden.

Symbolen op het apparatus

Hogedrukstralen hunnen gevaarlijk zichn wonneer ondeskun

digen het apparaat bedieren. U mag de straal mag nicht richten op Personen, dieren, onder stroom staande voorwerpen of de hogedrukreiniger zich.

Conform de geldige voorschriften mag het apparaat nooit zonder sys- steemscheider aan het drinkwater-net gebruikt worden. Er moet een geschikte systemscheider van de firma KARCHER of alternatif een systeem-scheider conform EN 12729 type BA gebruikt worden.

Water dat door een systeemscheider is gestroomd, wordt als nicht-drinkbaar beschouwd.

△VOORZICTIG

Sluit de systeemscheider alkijd aan de watertoevoer en nooit direct aan het apparaat aan.

Deze hagedrukreiniger uitsluitend gebruiken

• voor het reinigen met de lagedrukstraal en reinigingsmiddel (bv. reinigen van machines, voertuigen, bouwwerken, werktuigen),
• voor reinigen met hagedrukstraal zonder reinigingsmiddel (bv. reinigen vangevels, terrassen, tuingereedschap). Voor hardnekig vuil raden wij de vuilfrees als bijzondere toebehoren aan.

Eisen aan de waterkwaliteit:

LETOP

Als hagedrukmedium mag uitsluitend schoon water worden gebruikt. Verontreini-gingen geben aanleiding tot vroegtijdige slijtage of afzettingen in het apparaat.

Als gerecycleerd water worden gebruikt, mo- gen de volgende grenswaarden nicht overschreten worden.

pH-waarde 6,5...9,5
elektrische geleidbaarheid*	Geleidbaar-heid vers wa-ter +1200 μS/cm
afzetbare stoffen ** < 0,5 mg/l
uitfilterbare stoffen *** < 50 mg/l
Koolwaterstoffen < 20 mg/l
Chloride < 300 mg/l
Sulfaat < 240 mg/l
Calcium < 200 mg/l
Totale hardheid < 28 °dH	< 50 °TH< 500 ppm(mg CaCO3/l)
IJzer < 0,5 mg/l
Mangaan < 0,05 mg/l
Koper < 2 mg/l
Actieve chloorr	< 0,3 mg/l
vrij van kwalijke geurtjes
* Maximum in totaal 2000 μS/cm** Testvolume 1 l, afzettijd 30 min*** geen abrasieve stoffen

Veiligheidsinrichtingen

Beveiligingselementen dieren ter bescherming van de gebruiker en mogen nicht bui-ten gebruik gesteld worden of in de functie omgaan worden.

Overstroomklep met drukschakelaar

Bij het verlagen van de waterhoeveelheid met de druk-/volumeregeling gaat de overstroomklep open en stroomt een deel van het water terug maar de zuigkant van de pomp.

Als de bedieningshendel aan het handspuitpistool losgelaten worden, schakelt de drukschakelaar de pomp uit, de hagedrukstraal stopt. Als de bedieningshendel aangetrokken worden, schakelt de pomp op-nieuw in.

Overstroomklep en drukschakelaar zijn in de fabriek ingesteld en verzegeld. Instellinguitsluitend door de klantendienst.

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaterial Niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zich voor hergebruik. Lever de apparaten waarom in bij eeninzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijkste stoffen mogen Niet in het milieu belanden. Verwijder overbodig geworden apparatuuraarom via geschikteinzamelpunten.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar+kunnen vormen voor de menselijk gezondheid en het milieu als ze fouitief worden gebruikt of Niet correct worden afgevoerd. Deze onderdelen zorgen er desal-niettemin voor dat het apparaataar behoren functioneert. Apparaten die dit symbol dragen, mogen Niet met het huisvuil worden afgevoerd.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

Voor de inbedrijfstelling

Uitpakken

• De inhoud van de verpakking contrôleen bij het uitpakken.
  Bij transportschade onmiddelijk de handelaar op de hoogte brengen.

Oliepeil controlleren

Oliepeilaanduiding aflezen bij eenrechtopstaand apparaat. Het oliepeil要去 boven beiden wijzers liggen.

Ontluchting oliereservoir activeren

Bevestigingschroef van de apparaatkap losdraaien, apparaatkap verwijderen.
Punt van het oliereservoirdeksel afsnijden.
Apparaatkap bevestigen.

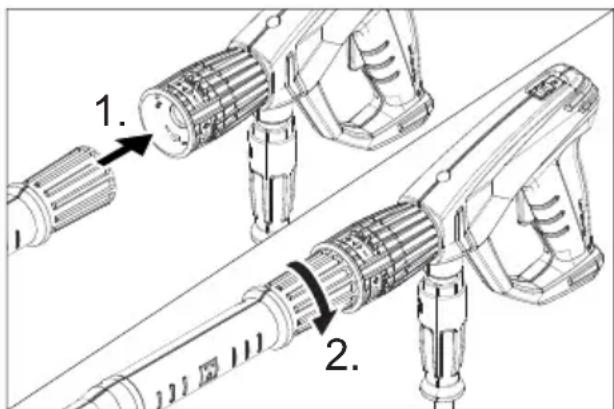

Handspuitpistol, straalbuis en sproeier monteren

Opmerking: Het EASY!Lock-systeme verbind componenten door een snelschroefverbinding met slechts een omdraaing snelen veilig.

Hogedruksproeier op de straalbuis steken.
Wartelmoer monteren en handvast aan-draaien (EASY!Lock).
Straalbuis met handspuitpistol verbinden en handvast aandraaien (EASY!Lock).

Toebehoren monteren

Bij apparaten zonder slangtrommel:

Hogedrukslang met handspuitpistol en hogedrukaansluiting van het apparaat verbinden en handvast aandraaien (EASY!Lock).
Kabelhouserlatenvastklikkenindezijdelingseboringopdegreep.

Bij apparaten met slangtrommel:

Krukhendel in de slangtrommelas steken en lately klikken.
hogedrukslang voor het oprollen gestrekt leggen.
Hogedrukslang in gelijkmatige lagen op de slangtrommel wikkelen door aan de krukhendel te draaien. Draairichting zo-danig kiezen dat de hogedrukslang nicht geknikt worden.

Hogedrukslang met handspuitpistol verbinden en handvast aandraaien (EASY!Lock).

Inbedrijfstelling

WAARSCHUWING

Gevaar voor letsel! Apparaat, toebehoren, toevoerleidingen en aansluitingen moeten in een perfecte toestand�n. Als dat Niet het geval is, mag het apparaat Niet gebruikt worden.

Elektrische aansluiting

△GEVAAR

Verwondingsgevaar door elektrische schok

• Het apparaat moet zeker met een stekker aangesloten worden op het elektriciteitsnet. Een Niet-scheidbare verbinding met het stroomnet is verboden. De stekker dient voor de netscheiding.
• Apparaat uitsluitend aansluiten op wisselstroom.
• Minimumzekering van het stopcontact (zie technische gegevens).
• De maximaal toegelaten netimpedantie aan het elektrische aansluitpunt (zie Technische gegevens) mag Niet overschreten worden. In geval van onduidelijkeden in verband met de netimpedantie aan uw aansluitpunt neemt u best contact op met uw electriciteitsmaatschappij.
• Verlengingskabel met een voldoende große diameter gebruiken (zie „Technische gegevens") en volledig van de kabeltrommel wikkelen.

Aansluitwaarden zie typeplaatje/Technische gegevens.

Netsnoer afwikkelen en op de grond leggen.
Netstekker in een stopcontact steken.

Wateraansluiting

Aansluiting aan de waterleiding

△WAARSCHUWING

Voorschriften van de watermaatschappij in acht nemen.

Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwater

net gebrukt worden. Er moet een geschikte systeemscheider van de firma KÄRCHER of alternatif een systeemscheider conform EN 12729 type BA gebrukt worden.

Water dat door een systeemscheider is gestroomd, wordt als nichtdrinkbaar beschouwd.

Aansluitwaarden zie Technische gegevens.

Toevoerslang (minimumlengthe 7,5m minimumdiameter 1") aan de wateraansluiting van het apparaat en aan de watertoevoer (bijvoorbeeld waterkraan) aansluiten.

Instructie:

De toevoerslang worden nicht meegeleverd.
Open de watertoevoer.

Water aanzuigenuit open reservoirs

Zuigslang met filter (bestelnummer 4.440-238.0) aan de wateraansluiting vastschroeven.
Apparaat ontluchten: Sproeier losschroeven.

Apparaat laten draaien tot het water zonder luchtbellen uit de straalpijp komt.

Apparaat uitschakelen en sproeier op-nieuw vastschroeven.

Bediening

△GEVAAR

Verwondingsgevaar! Gebruik het apparaat nooit zichonder gemonteerde straalpijp. Controleer de straalpijp voor elk gebruik op stevigheid. De schroefverbinding van de straalpijp要去 handvast aangespannen zichn.

Explosiegevaar!

Verstuif geen brandbare vloeistoffen.

Bij het gebruik van het apparaat in gevaarlijke bereiken (bv. tankstations)要去en de overeenkomstige veiligheidsvoorschriften in een genomen worden.

Gevaar voor letsell! Bij het werkken handspuitpistol en straalbuis met beiden handen vasthouden.

Gevaar voor letse! De hendel en de veiligheidshendel mogen tijdens de werkking Niet vastgeklemd worden.

Gevaar voor letsel! Bij defecte veiligheids-hendel klantenservice consulteren.

Verwondingsgevaar door hagedrukwaterstraal. Voor elk gebruik met het apparaat de veiligheidshendel aan het handspuitpistool waar voren schuiven.

△VOORZICTHIG

Motoren alleen reinigen opplaatsen met overeenkomstige olieafscheider (milieubescherming).

Handspuitpistol openen/sluiten

Handspuittpistol openen: Veiligheids-hendel en hendel bedieren.
Handspuitpistol sluiten: Veiligheids-hendel en hendel loslaten.

Werken met hoge druk

Instructie:

Het apparatus is uitgerust met een drukschakelaar. De motor draait alleen als het handspuitpistol geopend is.

Hogedrukslang volledig van de slangtrommel afrollen.
Apparaatschakelaar op "I" zetten. Controlelampje brandt groen.
Handspuitpistol ontgrendelen, waar voor de vergrendelingspalaar achte ren schuiven.
Handspuitpistol opener.

△GEVAAR

Let er bij het instellen van de druk-/hoeveel- heidsregeling op dat de schroefverbinding van de straalpijp Niet loskomt.
Werkdruk en waterhoeveelheid instellen (+ / -) door aan de druk- en volumeregeling te draaien (traploos).

Instructie:

Bij dekleinste transporthoeveelheid zorgt de afvalwarmte van de motor voor een waterverwarming van ongeveer 15^

Werking met reinigingsmiddel

△WAARSCHUWING

Ongeschikte reinigingsmiddelen hunnen het apparaat en het te reinigen object beschadigen. Alleen reinigingsmiddelen gelebruiken die vrijgegeven zijn door Karcher. Aanbevolen dosering en instructies bij de

reinigungsmiddelen in acht nemen. Ter milieubescherming zuinig omspringen met reinigungsmiddelen.

Veiligheidsinstructies op de reinigingsmiddelen in acht nemen.

Kärcher-reinigungsmiddelen garanderen een storingsvrije werkung. Laat u adviseren of vraag once catalogus of informatiebladen van de reinigungsmiddelen aan.

Reinigingsmiddelreservoir vullen.

△GEVAAR

Gevaar voor letsell Schakel het apparaatuit voor een verranging van de sproeiers en bedien het handspuittpistool tot het apparaat drukloos is.

Handspuitpistol beveiligien, waarvoorde vergrendelingspalaar voren schuiven.
Hogedruksproeier verrangen door een lagedruksproeier (grotte 250, accessoires).
Reinigungsmiddel-doseerapparaat op gewenste concentratie stellen.

Reinigungsmiddelconcentratie [% ] (bij max. volume)

Stand doseerven-tiel	1	3	5	7
Reinigungsmittel-concentratie [%](bij max. volume)	0,5 2,5	5 5,0	7,0

Aanbevolen reinigingsmethode

Reinigungsmiddel in geringe hoeveelheid op het droge oppervlak spreoen en lien inwerken (niet lien opdrogen!).
Spoel losgeraat vuil er met de hoge-drukstraßeaaf.
Na het gebruik de filter in zuiver water dompelen. Doseerklep op de hoogste concentratie draaien. Apparaat starten en gedurende een minuut schoonspoelen.

Werking onderbreken

Handspuitpistol sluiten.
Het apparaat wordt uitgeschakeld.
Handspuitpistol beveiligigen, waarvoorde vergrendelingspalaar voren schuiven.

Na de onderbreking:

Handspuitpistol ontgrendelen, waar voor de vergrendelingspalaar achte ren schuiven.
Handspuittpistol openen. Het apparaat wordt opnieuw ingeschakeld.

Bedrijfsklaarheid

Binnen de bedrijfsklaarheid start het apparaat bij het openen van het handspuitpistool. Het controelampje brandt groen. Indien het handspuitpistool gedurende 30 minutes gesloten blijft,stopt de bedrijfsklaarheid. Het controelampje knippert groen.

Bedrijfsklaarheid resetten

Apparaatschakelaar op "0" stellen.
Kort wachten.
Apparaatschakelaar op "I" zetten. Het apparaat kan door de klantendienst op permanente werking ingesteld worden.

Apparaat uitschakelen

Watertoevoer sluiten.
Handspuitpistol opener.
Pomp met apparaatschakelaar inschakelen en 5-10 seconden latent draaien.
Handspuitpistool sluiten.
Apparaatschakelaar op „0/OFF“ stellen.
Stekker alleen met droge handen uit het stopcontact trekken.
Wateraansluiting verwijderen.
Handspuitpistol bedieren tot het apparaat drukvrij is.
Handspuitpistol beveiligien, waarvoorde vergrendelingspalaar voren schuiven.

△GEVAAR

Verbrandingsgevaar door heet water Restwater dat zich in het uitgeschakelde apparaat bevindt, kan heet worden. Bij het verwijderen van de slang van de watertoevoer kan het verhitte water eruitspuiten en brandwonden veroorzaken. Neem de slang pas weg als het apparaat afgekoeld is.

Apparaat opslaan

Handspuitpistol in de houder steken.
Hogedrukslang oprollen en over het slangopbergvak hangen. of Hogedrukslang op de slangtrommel wikkelen. Greep van de krukhendel in schuiven om de slangtrommel te blok keren.
Aansluitkabel rond de kabelhouser wikkelen.

Vorstbescherming

LETOP

Vorst vermiet het onvolledig leeggemaaakte apparaat.

Apparaat op een vorstvrijeplaatsbewaren.

Indien een vorstvrijneplaats nicht möglich is:

Reinigungsmiddelreservoir leegmaken (zie „Verzorging en onderhoud/Naar behoefte").
Water aflaten.
Gebruikelijk antivriesmiddel door het apparatusaat pompen.

Instructie:

Gebruik courant antivirusiesmiddel voor auto's op basis van glycol.
Behandelingsvoorschriften van de fabrikant van het antivirusiesmiddel in acht nemen.
Apparaat max. 1 minuut latent draaien tot de pomp en de leidingen leeg zichn.

Vervoer

△VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparatus in acht.

LETOP

Hendel tijdens het transport beschemmen gegen beschadiging.

Voor het transport op lange trajecten het apparaat aan het greed相对较 zich aan trekken.
Als het apparaat liggend getransporteerd worden, het reinigingsminderreservoor leegmaken.

Bij het transport in voertuigen要去 het apparaat conform de geldige richtlijn beveiligd worden gegen verschuiven en kantelen.

Opslag

△VOORZICTHIG

Gevaar voor lichamelijk letsel en beschadiging! Let op het gewicht van het apparaat bij opslag.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

△GEVAAR

Verwondingsgevaar door onverwacht startend apparaat en elektrische schok Voor alle werkzaamheden aan het apparaat要去 het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Instructie:

Oude olie mag enkel door de voorziene verzamelpunten afgevoerd worden. Geef afgewerkte olie hier af. Het verruilen van het milieu met oude olie is strafbaar.

Veiligheidsinspectie/ onderhoudscontract

Met uw handelaarkestu een regelmatigeveiligheidsinspectie aftspren ofeen onderhoudscontract afluien.Gelieve ons advies te vragen.

Voor elke werking

Aansluitkabel controleren op schade (gevaar door elektrische schok), beschadigde aansluitkabel onmiddelijk latentervangen door een geauthoriseerde klantendienst / elektrotechnischvakman.
Hogedrukslang controleren op beschadiging (barstgevaar). Beschadigde hogedrukslang onmiddelijk verrangen.
Apparaat (pomp) op dichtheid controleren. 3 druppels water per minuut zichtogetelaten en kuren ontsnappen aan de onderkant van het apparaat. Bij sterkere ondichtheid de klantendienst raadplegen.

Wekelijks

Oliepeil controlleren. Bij melkachtige olie (water in de olie) onmiddelijk de klantendienst contacteren.
Fijn filter reinigen.

Apparaat drukloos make.

Bevestigingschroef van de apparaatkap losdraaien, apparaatkap verwijderen.

Deksel met filter eraf schroeven.

Filter met schoon water of perslucht reinigen.

In omgekeerde volgorde wee in elkaar zetten.

Filter aan de reinigingsmiddel-zuig-slang reinigen.

Alle 500 bedrijfsuren, minstensJAarlijks

Laat het onderhoud van het apparaatuitvoeren door de klantenservice.
Olieervangen.

Olieverversing

Instructie:

Oliehoeveelheid en -soort zich „Technische gegevens".

Bevestigingschroef van de apparaatkap losdraaien, apparaatkap verwijderen.
Olieaftapschroef vooraan op de motorbehuizing losdraaien.
Olie in opvangbak aflaten.
Olieaflaatschroef indraaien.
Nieuwe olie langzaam vullen; luchtbel- len要去en ontsnappen.
Deksel van het oliereservoir aanbren-gen.
Apparaatkap bevestigen.

Indien nodig

Reinigungsmiddelreservoir leegmaken en reinigen

Afsluitdeksel voor het reinigingsmiddel-reservoir met zuigslang eruittrekken.

Apparaat op de achechterkant leggen.

Reinigungsmiddelreservoir leegmaken en reinigen

Hulp bij storingen

△GEVAAR

Verwondingsgevaar door onverwacht startend apparatusat en elektrische schok

• Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.
• Laat elektrische onderdelen enkel controeren en repareren door de geautorisere klantenservice.
• Raadpleeg bij storingen die in dit hoofdstuk nicht worden vermeld, in geval van twijfel en bij een uitdrukkelijke instructie de geauthoriseerde klantenservice.

Controleampje

Het controleampje geeft bedrijfstoestanden (groen) en storingen (rood) aan.

Terugstellen:

Apparaatschakelaar op „0“ stellen.
Kort wachten.
Apparaatschakelaar op "I" zetten.

Bedrijfstoestandenindicatie

Lampje brandt continu groen:
apparaat is bedrijfsklaar.
- 1 keer knipperen groen: bedrijfsklaarheid na 30 minutes afgelopen. Het apparaat is na 30 minutes continue Working uitgeschakeld (veiligheid bij opengebarsten hagedrukslang).

Storingsindicatie

• 1 keer knipperen rood:
  • hagedrukkant ondicht.
  • Hagedrukslang, slangverbindingen en handspuitpistol op dichtheid controleren.
• 2 keer knipperen rood: motor te heet. Apparaatschakelaar op,0" stellen. Apparaat lately afkoelen. Apparaatschakelaar op,1" stellen.
  -3keer knipperen rood: Fout in de spanningtoevoer. Netaansluiting en netzekeringen controeren.
• 4 keer knipperen rood: Stroomopname te groot. Klantendienst raadplegen.

Apparaat draait nicht

bedrijfsklaarheid is afgelopen. Controlelampje knippert groen. Apparaat uiten opnieuw inschakelen.
Aansluitkabel controlleren op schade.
Bij een elektrisch defect要去 de klantendienst geraadpleegd worden.

Sproeier op „Hogedruk" stellen.
Sproeier reinigen/ervangen.
Fijn filter reinigen, zo nodig vernieuwen.
Apparaat ontluchten (zie „Inbedrijfstelling").
Watertoevoerhoeveelheid controlleren (zie Technische gegevens).
Alle toevoerleidingen maar de pomp controeren.
Indien nodig de klantendienst raadplegen.

Pomp ondicht

3 druppels water per minuut zijn toegelaten en{kunnen ontsnappen aan de onderkant van het apparatusat. Bij sterkere ondichtheid de klantendienst raadplegen.

Bij sterkere ondichtheid het apparaat door de klantendienst lately controeren.

Pomp klopt

Zuigleidingen voor water en reinigings-middel controlleren op ondichtheid.
Apparaat ontluchten (zie „Inbedrijfstelling").
Fijn filter reinigen.
Indien nodig de klantendienst raadplegen.

Hogedruksproeier verrangen door de meegeleverde lagedruksproeier.
Reinigungsmiddel-zuigslang met filter controlleren/reinigen.
Terugslagklep in de aansluiting van de reinigingsmiddel-zuigslang reinigen/ verrangen.
Reinigungsmiddel-doseerapparaat openen of controleren/reinigen.

Ontluchtingsopening van het reingingsmiddelreservoir in de behuizing reinigen.
Indien nodig de klantendienst raadple-gen.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garande- ren dat het apparaat veilig en zonder storin- gen functioneert.

Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepa-lingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbeteffende EU-richtlijnen. Deze verklaring verliesthaar geldigheid wanner zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Hogedrukreiniger

Type: 1.286-xxx

Type: 1.292-xxx

Type: 1.441-xxx

Van toepassing+zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-3-11: 2000

EN 62233: 2008

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG:Bijlage V

Geluidsvermögensniveau dB(A)

Gemeten: 85

Gegarandeerd: 87

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

		HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus		HD 13/18 S Plus HD 13/18 SX Plus
Spanningaansluiting
Spanning V 400/420 230 400 230
Stroomsoort Hz 3~50
Aansluitvermögen kW 9,2 8,8 9,2
Zekering (trage, char. C) A 16 25 16	25
Beveiligingsklasse		IPX5
Maximum toegelaten netimpedantie	Ohm	(0,145+j0,090)
Verlengingskabel 10 m	mm²	2,5
Verlengingskabel 30 m	mm²	4	-	4	-
Wateraansluiting
Toevoertemperatuur (max.)	°C	60
Toevoerhoeveelheid (min.)	l/h (l/min)	1200 (20)		1400 (23,3)
Zuighoogte uit open reservoir (20 °C)	m	0,5
Toevoerdruk (max.)	MPa (bar)	1 (10)
Capaciteit
Werkdruk water (met standardssproeier)	MPa (bar)	3...25 (30...250)	3...23 (30...230)	3...18 (30...180)
Sproeiergrootte van de standardssproeier		047	050	080
Max. bedrijfsverdruk	MPa (bar)	27,5 (275)	25,3 (253)	19,8 (198)
Volume	l/h (l/min)	500...1000 (8,3...16,67)		650...1300 (8,3...21,67)
Aanzuiging reinigingsmiddel	l/h (l/min)	0...80 (0...1,3)
Reactiedruk van het handspuittpistol (max.)	N	62		68
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde
Handspuittpistol	m/s²	<2,5
Staalbuis	m/s²	<2,5
Onzekerheid K	m/s²	0,3
Geluidsdrukniveau LpA	dB(A)	72
Onzekerheid KpA	dB(A)	2
Geluidskrachtniveau LWA + onveiligheid KWA	dB(A)	87
Bedrijfsstoffen
Oliehoeveelheid	I	1,2
Oliesoort		SAE 90
Maten en gewichten
Lengte	mm 560
Breedte	mm 500
Hoogte	mm	1090
Gewicht zonder accessoires (SX)	kg	*	**	84 (84,5)
Inhoud reinigingsminderreservoir	I	6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg ** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg

H ouokun 8ev avattuooi niocn
