GEBRUIKSAANWIJZING Coolstar 3.5 Eurom

Gebruiksaanwijzing (NE) (pag. 2)

Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren.

Om het beste uit uw apparaat te halen is het belangrijk dat u deze

gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving!

Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing de verpakking bij.

Wij wensen u veel plezier met de Coolstar 3.5!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Deze handleiding is met de grootste zorg samengesteld. Niettemin behouden wij ons het recht voor deze handleiding op elk moment te optimaliseren en technisch aan te passen.

Technische gegevens

Aansluitspanning	220-240V~50Hz
Opgenomen vermogen	65 Watt
Luchtverplaatsing	326,4 m3/uur
Inhoud waterreservoir	3,5 liter
Afmetingen	27,0 x 24,5 x 60,0 cm
Gewicht	4,0 kg

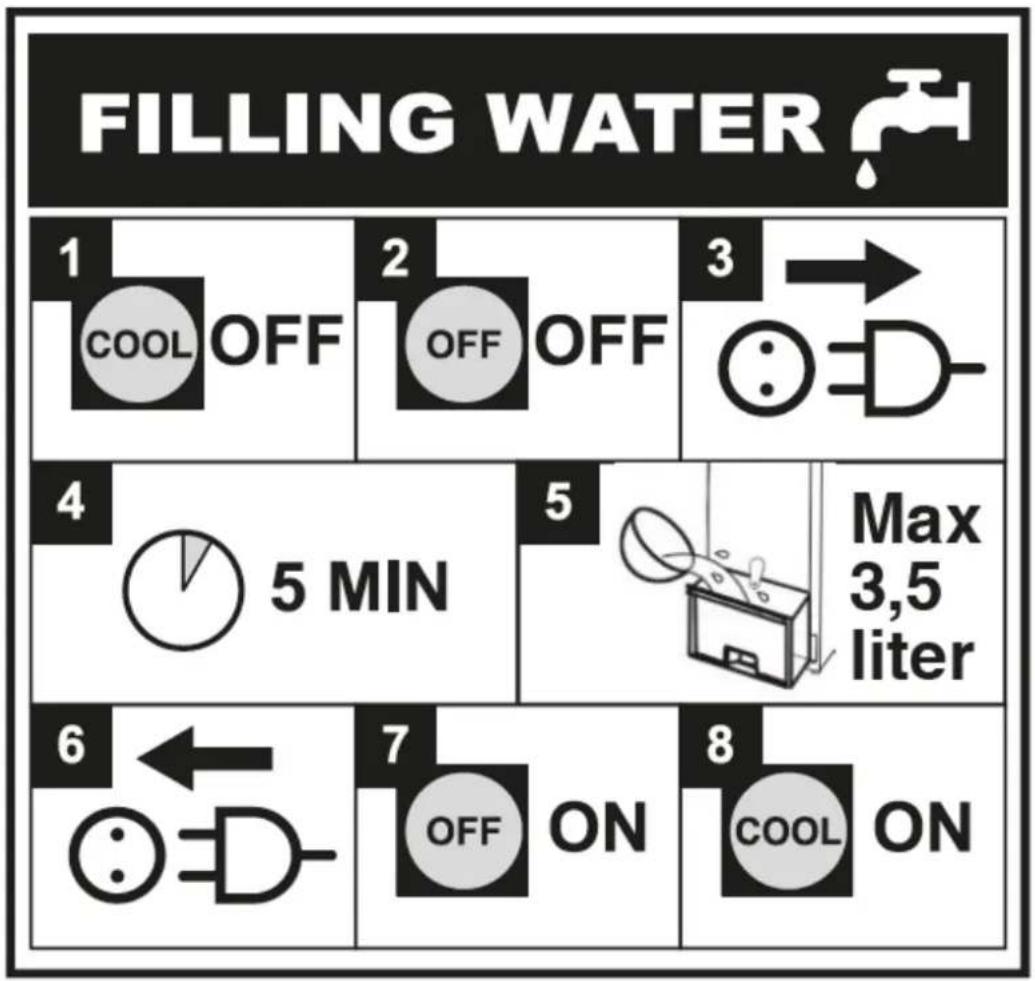

Instructie (Symboolverklaring) bijvullen watertank

FILLING WATER 1 COOL OFF 2 OFF OFF 3 → D 4 5 MIN 5 Max 3,5 liter 6 ← 7 ON 8 COOL ON

1. Koelfunctie uitschakelen
2. Ventilatiefunctie uitschakelen
3. Stekker uit het stopcontact nemen
4. Apparaat 5 minuten laten rusten
5. Tank vullen met maximaal 3,5 liter water
6. 1. en 8. Indien gewenst stekker weer in het stopcontact steken en ventileer- en koelfunctie inschakelen.

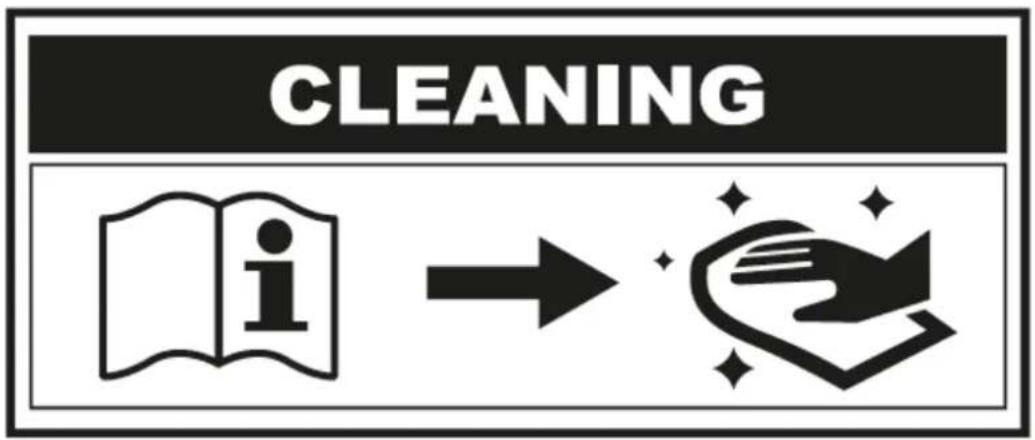

Lees de gebruiksaanwijzingen voor de reinigingsvoorschriften.

Algemene veiligheidsvoorschriften

1. Lees voor gebruik dit instructieboekje zorgvuldig en geheel door.
2. Controleer voor gebruik uw apparaat (incl. kabel en stekker) op zichtbare beschadigingen. Neem een beschadigd apparaat niet in gebruik maar biedt hem uw leverancier aan ter vervanging.
3. Verwijder de stekker uit het stopcontact en schakel de luchtkoeler meteen uit wanneer je vreemde geluiden hoort, iets ruikt of rook ziet.
4. Dit apparaat is uitsluitend bedoeld voor normaal huishoudelijk gebruik, binnenshuis.

Gebruik dit apparaat uitsluitend voor het doel waarvoor het is ontworpen (het koelen / ventileren van een huishoudelijk ruimte) en op de wijze, zoals in dit boekje beschreven.

1. Dit apparaat is niet geschikt voor gebruik in natte of vochtige ruimtes als badkamers, wasruimtes enz. Plaats hem niet in de nabijheid van een kraan, badkuip, douche, zwembad, fonteintje o.i.d., zorg ervoor dat hij nooit in water kan vallen en voorkom dat water het apparaat binnendringt. Mocht het apparaat tóch ooit in water vallen, neem dan éérst de stekker uit het stopcontact! Een inwendig nat geworden apparaat niet meer gebruiken maar ter reparatie aanbieden. Dompel apparaat, snoer of stekker nooit in water of andere vloeistof en raak het apparaat nooit met natte handen aan.
2. Aansluitspanning en frequentie (220-240V\~50Hz), vermeld op het apparaat, dienen overeen te komen met die van het te gebruiken stopcontact. De elektrische installatie dient beveiligd te zijn met een aardlekschakelaar (max. 30 mA).
3. Rol de elektrokabel volledig af voor u de stekker in het stopcontact steekt en zorg ervoor dat hij nergens heet kan worden. Leid de kabel niet onder tapijt door, bedek hem niet met matten, lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en er geen meubels op worden gezet. Leid de kabel niet om scherpe hoeken en wind hem na gebruik niet te strak op!
4. Het gebruik van een verlengsnoer wordt afgeraden. Is het gebruik van een verlengsnoer onvermijdelijk, zorg dan voor een onbeschadigd, goedgekeurd verlengsnoer van voldoende dikte. Rol het snoer altijd geheel af om oververhitting te voorkomen!

5. Bewaar of gebruik het apparaat niet:

6. Op plaatsen waar het nat kan worden of in water kan vallen

7. In de buurt van licht-ontvlambare-, explosieve- of gasvormige stoffen. Een vonkje uit de schakelaar zou die kunnen doen ontbranden.

8. In de buurt van zuren, alkali, olie en andere stoffen die corrosie kunnen veroorzaken.

9. Plaats het apparaat altijd op een droge, stabiele, horizontale en effen ondergrond.

10. Plaats het apparaat niet direct onder een stopcontact.

11. Plaats geen voorwerpen op het apparaat en ga er niet op zitten.

12. Zorg ervoor dat de luchtaanvoer en luchtafvoer niet worden belemmerd door verstoppingen. Plaats niets op of over het apparaat en zet het apparaat niet te dicht bij muren, gordijnen, meubels enz. Belemmering van de luchtaanvoer en luchtafvoer kan de werking en levensduur beïnvloeden!

13. Houd de aanzuig- en uitblaasrooster schoon en stofvrij en zorg voor minimaal 30 tot 50 cm vrije ruimte rondom de luchtkoeler.

14. Raak het apparaat niet meer aan, beweeg/verplaats het niet meer en houd het niet schuin wanneer u het met water hebt gevuld, om vocht in het elektrische gedeelte te voorkomen. Komt er per ongeluk tóch water in het elektrische gedeelte terecht, neem dan onmiddellijk de stekker uit het stopcontact en verwijder het water zo goed mogelijk. Laat het apparaat minstens 24 uur drogen. Houd het apparaat goed in de gaten wanneer u het weer in gebruik neemt. Constateert u abnormaal gedrag of geluid, neem dan onmiddellijk de stekker uit het stopcontact en laat het apparaat controleren/repareren door een gekwalificeerd elektricien.

15. Vervang, zeker bij warm weer, het water regelmatig om vervuiling te voorkomen. Verwijder bij vorst het resterende water uit het apparaat!

16. Vul het waterreservoir niet tot boven het niveau 'MAX'; voor 'koelen' dient het water boven het 'MIN'-niveau te staan. Let op dat de stekker niet nat wordt of in het waterreservoir kan vallen.

Gebruik nooit koelfunctie zonder voldoende water in het waterreservoir. Gebruik alleen koud water, geen lauw of warm water.

1. Gebruik de functie 'koelen' niet in een te kleine, afgesloten ruimte.

2. Neem altijd de stekker uit het stopcontact wanneer het apparaat niet in gebruik is.

3. Laat een werkende luchtkoeler niet zonder toezicht in een ruimte.

4. Steek nooit een vinger, pen, stokje of wat voor voorwerp dan ook door de openingen van het apparaat. Voorkom dat vreemde voorwerpen door de openingen het apparaat binnendringen. Dit kan letsel, een elektrische schok, brand of beschadiging veroorzaken.

5. Spuit geen middelen (anti-insect, schoonmaak of wat dan ook) op of in de luchtkoeler; dat kan lichamelijke klachten veroorzaken (i.h.b. bij kinderen!) of onderdelen beschadigen

6. Klop niet op c.q. schud niet aan een werkend apparaat! Schakel het apparaat altijd uit en neem de stekker uit het stopcontact wanneer u:

7. water wilt bijvullen

8. het apparaat wilt schoonmaken
9. onderhoud aan het apparaat wilt uitvoeren

10. het apparaat verplaatst.

11. Stel het apparaat niet automatisch in werking d.m.v. een tijdklok o.i.d. Voor gebruik dient er altijd op veilige omstandigheden te worden gecontroleerd! Sluit de luchtkoeler niet aan op een dimmer.

12. Gebruik de luchtkoeler niet bij temperaturen boven de 40 graden Celsius, niet in de buurt van verwarmingsapparatuur en niet in stoffige ruimtes.

13. Zorg voor zorgvuldig toezicht wanneer dit apparaat wordt gebruikt in de aanwezigheid van kinderen, handelingsonbekwame personen of huisdieren. Dit apparaat kan door kinderen van 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of geestelijke vaardigheden of gebrek aan ervaring en kennis worden gebruikt wanneer er toezicht op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

14. Verwijder het water en droog de tank uit wanneer u het apparaat langere tijd niet gebruikt, voor de winteropslag of voor u het vervoert. Dit om vochtverdamping en geurtjes te voorkomen.

15. Voorkom dat het apparaat continu op kleine kinderen, patiënten of mensen die zich moeilijk kunnen verplaatsen, blaast.

16. Stel het apparaat niet in werking wanneer u beschadigingen constateert aan apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, is gevallen of op andere wijze een storing vertoont. Breng het complete apparaat terug naar uw leverancier of

een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen.

1. Het apparaat (incl. elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwalificeerde personen.

Wanneer de elektrokabel of de stekker beschadigd is, dient deze door een gekwalificeerd persoon te worden vervangen. Voer nooit zelf reparaties uit.

1. Gebruik het apparaat uitsluitend voor het doel waarvoor hij is ontworpen en op de wijze zoals beschreven in dit boekje.

Afwijkingen van 29, 30 & 31 kunnen schade, brand en/of persoonlijk letsel veroorzaken. Zij doen de garantie vervallen en leverancier, importeur en/of fabrikant aanvaarden geen aansprakelijkheid voor de gevolgen!

Beschrijving

1. Bedieningspaneel
2. Behuizing
3. Lamellen
4. Luchtuitlaat
5. Waterniveauglas
6. Zwenkwielen
7. Handgreep
8. Luchtinlaat met stofffilter en verdampingselement
9. Borgknop
10. Waterreservoir

1 2 3 4 5 6 7 8 9 10

De Coolstar 3.5 verdampt water met warmte die aan de ruimte wordt onttrokken, en stuurt de koele, vochtige lucht terug in de ruimte: een proces dat te vergelijken is met wind die over water waait.

De Coolstar 3.5 heeft de volgende functies:

• Ventileren (op 3 vermogens)
• Ventileren en koelen (op 3 vermogens)
• Zwenken

Installatie en voorbereiding

• De luchtkoeler pas in gebruik nemen wanneer:
• Alle verpakking verwijderd is en uit de buurt van kinderen is geplaatst.
• Alle veiligheidsvoorschriften in acht zijn genomen.
• De luchtkoeler op een stabiele vlakke ondergrond is geplaatst.
• Controleer of de stekker NIET in het stopcontact is geplaatst.
• Draai de borgknop (9) open en trek het waterreservoir ongeveer 15 cm. naar achteren en vul het met schoon koud water. Vul het reservoir tot boven het "MIN"- maar onder het "MAX"-niveau. Let op dat de stekker niet nat wordt of in het waterreservoir kan vallen. Gebruik nooit de koelfunctie zonder voldoende water in de watertank.
• Als u extra wilt koelen kunt u indien gewenst bevoren koelementen of ijsklonties in het waterreservoir leggen (niet meegeleverd).
• Wanneer u de koelfunctie wilt gebruiken, zorg dan voor voldoende water in het reservoir.
• Wanneer u het apparaat langere tijd niet hebt gebruikt, ververs het eventueel resterende water dan.
• Zet de luchtkoeler in de juiste positie.

Altijd de stekker uit het stopcontact wanneer u water in- of uit het waterreservoir giet!

Werking

Steek de stekker in het stopcontact. Het apparaat is nu gereed voor gebruik.

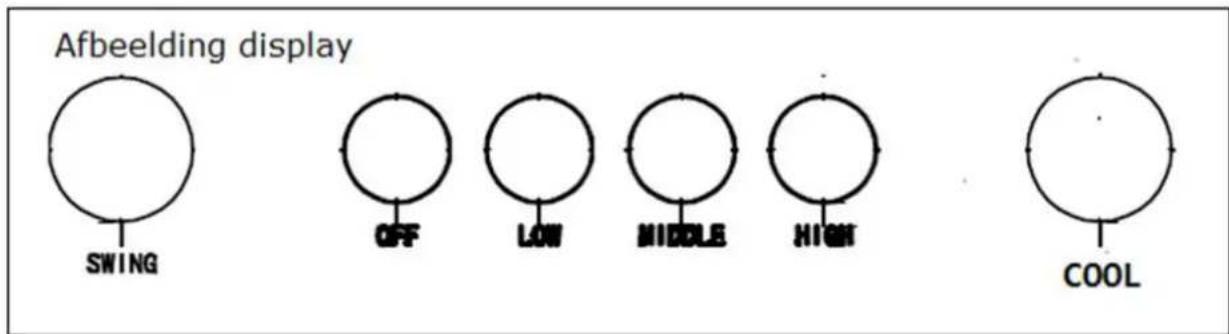

Afbeelding display SWING OFF LOW MIDDLE HIGH COOL

• Door op de knop low, middle of high te drukken start u het ventileren op resp. laag-, middel- of hoog vermogen.
• Door daarna op de knop COOL te drukken start u de koelingsfunctie. Het pompje pompt water uit het reservoir rond via het honingraat verdampingselement, waar het deels verdampt en voor koeling zorgt. Door nogmaals op deze knop te drukken schakelt u deze functie weer uit.

• Door op de SWING (zwenk) knop te drukken laat u de uitgeblazen 'wind' horizontaal van links naar rechts zwenken. Nogmaals drukken schakelt de functie weer uit. Door handmatig de horizontale lamellen bij te stellen, kunt u de uitblaasrichting verticaal aanpassen.

• Schakel eerst de Cool en Swing functie uit wanneer u het apparaat uit wilt zetten, dit om te voorkomen dat wanneer u het apparaat opnieuw aanzet deze functies ongewenst starten.

• Druk daarna op de OFF-knop om het apparaat in zijn geheel uit te schakelen.
• Neem vervolgens altijd de stekker uit het stopcontact.

Waarschuwing: Houd tijdens de werking het waterniveau in de gaten!

Schoonmaak en onderhoud

Schakel voor schoonmaak- of onderhoudswerk het apparaat uit en neem de stekker uit het stopcontact.

• Neem de buitenzijde van het apparaat regelmatig af met een droge of goeduitgewrongen vochtige doek. Gebruik geen scherpe zeep, sprays, schoonmaak-of schuurmiddelen, was, glansmiddelen of enige chemische oplossing. Zorg ervoor dat het bedieningspaneel niet nat wordt.
• Om geurtjes, bacteriën of kalkaanslag te voorkomen en een goede werking te verzekeren dient het apparaat inwendig tweewekelijks schoon te worden gemaakt. Verwijder het stoffilter met het verdampingselement (8) door beide schroeven aan de achterkant van het apparaat te verwijderen. Nu kunt u het geheel uitnemen. Verwijder voorzichtig het honingraat verdampingselement uit de houder (door de houder iets naar buiten te buigen krijgt u ruimte om het honingraat verdampingselement onbeschadigd uit de houder te nemen). Reinig stoffilter en honingraat verdampingselement voorzichtig met een zacht borsteltje of evt. onder een rustig stromende kraan en laat ze goed drogen. Beschadig of vervorm het honingraat verdampingselement niet.

Voordat u het gehele element weer terugplaatst controleer of de drainage gaatjes boven in de kunststof element houder niet zijn verstopt. Deblokkeer indien nodig deze drainage gaatjes.

Bevestig alle onderdelen weer in de originele positie.

Gebruik het apparaat nooit zonder dat het complete element is gemonteerd, anders riskeert u waterschade!

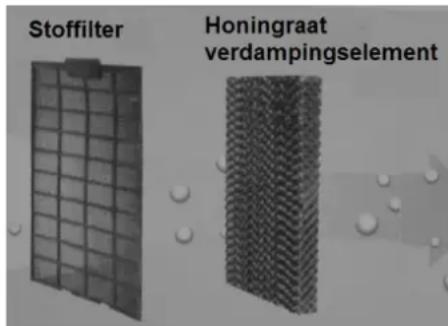

Stofffilter Honingraat verdampingselement

- Trek het waterreservoir zover mogelijk (± 15 cm) uit het apparaat, verwijder eerst het pompje in het waterreservoir door de beide palletjes die het pompje op zijn plaats houden, weg te draaien. Nu kunt u het pompje uitnemen. Het waterreservoir

kan nu in zijn geheel worden verwijderd. Ledig het waterreservoir en maak hem grondig schoon. Eénmaal per maand of bij sterke vervuiling of storing dient ook het pompje te worden schoongemaakt. Klik het filter (de zijde met de diagonale openingen) van het pompje en maak het filter en de ruimte erachter schoon.

Bevestig alles weer in de originele positie.

Pas op: als het pompje niet correct bevestigd zit kan het gaan trillen!

- Ruim aan het eind van het seizoen het apparaat schoon en droog op, zo mogelijk. in de originele verpakking. Plaats het rechtop op een koele, droge en stofvrije plaats.

Waarschuwing: Laat water nooit langer dan enkele dagen in het waterreservoir of het mechaniekhuis zitten.

Verwissel het dan of giet het weg, spoel het waterreservoir schoon en laat de luchtkoeler drogen als u hem (tijdelijk) niet gebruikt (op de ventilatiestand).

Problemen en oplossingen

Het apparaat functioneert niet

• Zit de stekker wel goed in het stopcontact?
• Staat er wel stroom op het stopcontact?
• Is de OFF knop ingedrukt?

Het apparaat heeft weinig luchtverplaatsing.

• De ventilator functie staat op Low (Laag)
• Het stoffilter en/of het honingraat verdampingselement zijn (gedeeltelijk) geblokkeerd (reinig het element zoals beschreven in dit boekje).

Verwijdering

Binnen de EU betekent dit symbool dat dit product niet met het normale huishoudelijke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid niet te schaden door ongereguleerde afvalinzameling. Breng afgedankte apparatuur daarom naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel mogelijk onderdelen van het apparaat hergebruikt worden.

CE-verklaring

Hierbij verklaart ondergetekende, Eurom – Kokosstraat 20 – 8281 JC - Genemuiden – NL, dat het product luchtkoeler bekend onder merk Eurom type Coolstar 3.5, voldoet aan de eisen van onderstaande normen:

LVD 2014/35/EU

EN 60335-2-98:2003+A1:2005+A2:2008

EN 60335-2-80:2003+A1:2004+A2:2009

EN 60335-1:2012+A11:2014+A13:2017

EN 62233:2008

EMC 2014/30/EU

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

RoHS 2011/65/EU&(EU)2015/863

Genemuiden, 19-08-2020

W.J. Bakker, alg. dir.
