GEBRUIKSAANWIJZING CV650 CORSAIR

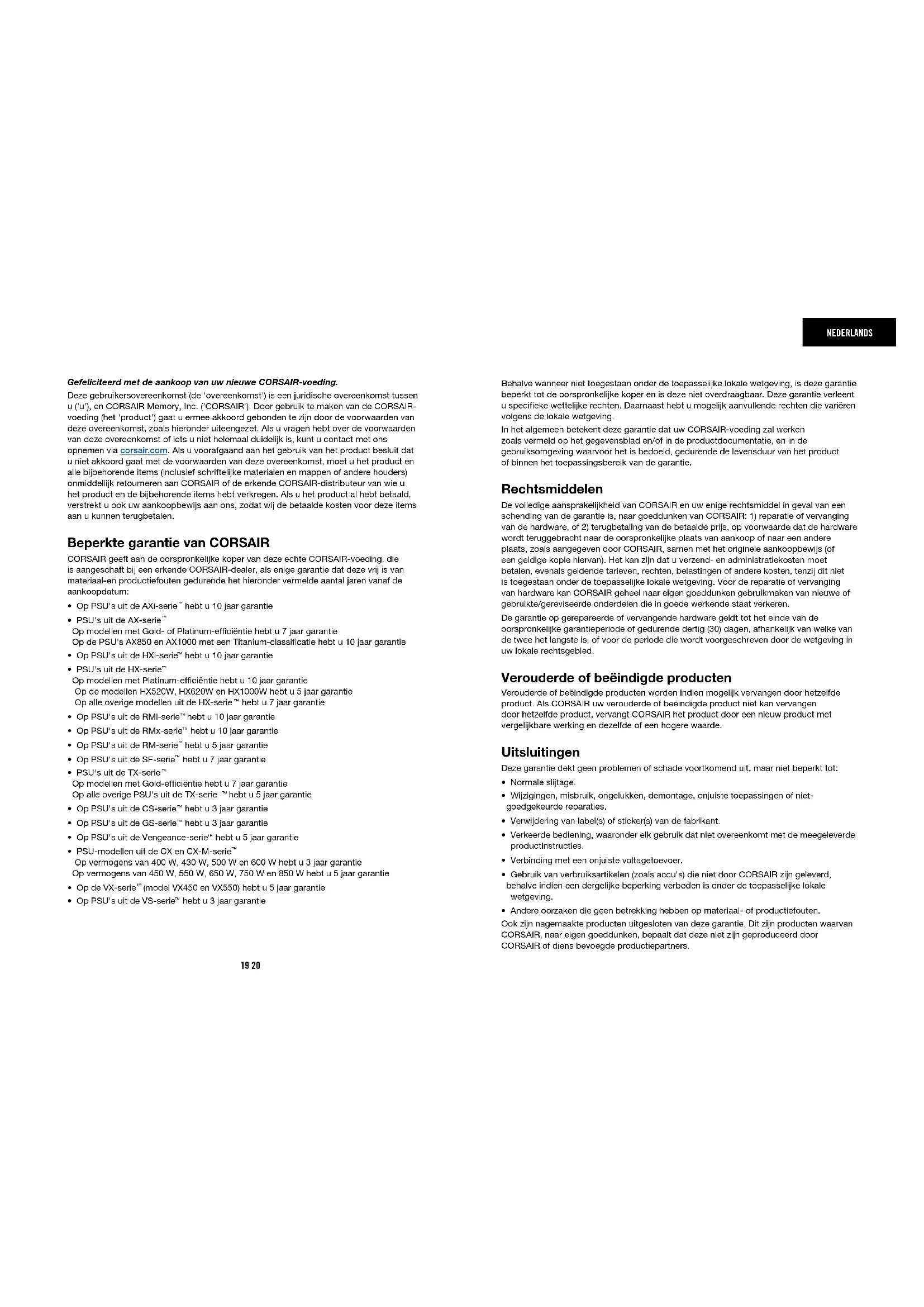

Gefeliciteerd met de aankoop van uw nieuwe CORSAIR-voeding.

Deze gebruikersovereenkomst (de 'overeenkomst') is een juridische overeenkomst tussen u ('u'), en CORSAIR Memory, Inc. ('CORSAIR'). Door gebruik te maken van de CORSAIR-voeding (het 'product') gaat u ermee akkoord gebonden te zijn door de voorwaarden van deze overeenkomst, zoals hieronder uiteengezet. Als u vragen hebt over de voorwaarden van deze overeenkomst of iets u niet helemaal duidelijk is, kunt u contact met ons opnemen via corsair.com. Als u voorafgaand aan het gebruik van het product besluit dat u niet akkoord gaat met de voorwaarden van deze overeenkomst, moet u het product en alle bijbehorende items (inclusief schriftelijke materialen en mappen of andere houders) onmiddellijk retourmeren aan CORSAIR of de erkende CORSAIR-distributeur van wie u het product en de bijbehorende items hebt verkregen. Als u het product al hebt betaald, verstrekt u ook uw aankoopbewijs aan ons, zodat wij de betaalde kosten voor deze items aan u kunnen terugbetalen.

Beperkte garantie van CORSAIR

CORSAIR geeft aan de oorspronkelijke koper van deze echte CORSAIR-voeding, die is aangeschaft bij een erkende CORSAIR-dealer, als enige garantie dat deze vrij is van materiaal-en productiefouten gedurende het hieronder vermelde aantal jaren vanaf de aankoopdatum:

• Op PSU's uit de AXi-serie™ hebt u 10 jaar garantie
• PSU's uit de AX-serie ^TM
  Op modellen met Gold- of Platinum-efficiëntie hebt u 7 jaar garantie
  Op de PSU's AX850 en AX1000 met een Titanium-classificatie hebt u 10 jaar garantie
• Op PSU's uit de HXi-serie™ hebt u 10 jaar garantie
• PSU's uit de HX-serie ^TM
  Op modellen met Platinum-efficiëntie hebt u 10 jaar garantie
  Op de modellen HX520W, HX620W en HX1000W hebt u 5 jaar garantie
  Op alle overige modellen uit de HX-serie™ hebt u 7 jaar garantie
• Op PSU's uit de RMi-serie™ hebt u 10 jaar garantie
• Op PSU's uit de RMx-serie™ hebt u 10 jaar garantie
• Op PSU's uit de RM-serie™ hebt u 5 jaar garantie
• Op PSU's uit de SF-serie™ hebt u 7 jaar garantie
• PSU's uit de TX-serie ^TM
  Op modellen met Gold-efficiëntie hebt u 7 jaar garantie
  Op alle overige PSU's uit de TX-serie " hebt u 5 jaar garantie
• Op PSU's uit de CS-serie™ hebt u 3 jaar garantie
• Op PSU's uit de GS-serie™ hebt u 3 jaar garantie
• Op PSU's uit de Vengeance-serie™ hebt u 5 jaar garantie
• PSU-modellen uit de CX en CX-M-serie ^TM
  Op vermogens van 400 W, 430 W, 500 W en 600 W hebt u 3 jaar garantie
  Op vermogens van 450 W, 550 W, 650 W, 750 W en 850 W hebt u 5 jaar garantie
• Op de VX-serie™ (model VX450 en VX550) hebt u 5 jaar garantie
• Op PSU's uit de VS-serie" hebt u 3 jaar garantie

Behalve wanneer niet toegestaan onder de toepasselijke lokale wetgeving, is deze garantie beperkt tot de oorspronkelijke koper en is deze niet overdraagbaar. Deze garantie verleent u specifieke wettelijke rechten. Daarnaast hebt u mogelijk aanvullende rechten die varlëren volgens de lokale wetgeving.

In het algemeen betekent deze garantie dat uw CORSAIR-voeding zal werken zoals vermeld op het gegevensblad en/of in de productdocumentatie, en in de gebruiksomgeving waarvoor het is bedoeld, gedurende de levensduur van het product of binnen het toepassingsbereik van de garantie.

Rechtsmiddelen

De volledige aansprakelijkheid van CORSAIR en uw enlige rechtsmiddel in geval van een schending van de garantie is, naar goeddunken van CORSAIR: 1) reparatie of vervanging van de hardware, of 2) terugbetaling van de betaalde prijs, op voorwaarde dat de hardware wordt teruggebracht naar de oorspronkelijke plaats van aankoop of naar een andere plaats, zoals aangegeven door CORSAIR, samen met het originele aankoopbewijs (of een geldige kopie hiervan). Het kan zijn dat u verzend- en administratiekosten moet betalen, evenals geldende tarleven, rechten, belastingen of andere kosten, tenzij dit niet is toegestaan onder de toepasselijke lokale wetgeving. Voor de reparatie of vervanging van hardware kan CORSAIR geheel naar eigen goeddunken gebruikmaken van nieuwe of gebruikte/gereviseerde onderdelen die in goede werkende staat verkeren.

De garantie op gerepareerde of vervangende hardware geldt tot het einde van de oorspronkelijke garantieperiode of gedurende dertig (30) dagen, afhankelijk van welke van de twee het langste is, of voor de periode die wordt voorgeschreven door de wetgeving in uw lokale rechtsgebied.

Verouderde of beëindigde producten

Verouderde of beëindigde producten worden indien mogelijk vervangen door hetzelfde product. Als CORSAIR uw verouderde of beëindigde product niet kan vervangen door hetzelfde product, vervangt CORSAIR het product door een nieuw product met vergelijkbare werking en dezelfde of een hogere waarde.

Uitsluitingen

Deze garantie dekt geen problemen of schade voortkomend uit, maar niet beperkt tot:

• Normale slijtage.
• Wijzigingen, misbruik, ongelukken, demontage, onjuiste toepassingen of niet-
  goedgekeurde reparaties.
• Verwijdering van label(s) of sticker(s) van de fabrikant.
• Verkeerde bediening, waaronder elk gebruik dat niet overeenkomt met de meegeleverde productinstructies.
• Verbinding met een onjuiste voltagetoevoer.
• Gebruik van verbruiksartikelen (zoals accu's) die niet door CORSAIR zijn geleverd, behalve indien een dergelijke beperking verboden is onder de toepasselijke lokale wetgeving.
• Andere oorzaken die geen betrekking hebben op materiaal- of productiefouten.
  Ook zijn nagemaakte producten uitgesloten van deze garantie. Dit zijn producten waarvan CORSAIR, naar eigen goeddunken, bepaalt dat deze niet zijn geproduceerd door CORSAIR of diens bevoegde productiepartners.

Beperking van aansprakelijkheid

CORSAIR IS NIET AANSPRAKELIKK VOOR SPECIALE, INCIDENTELE, INDIRECTE, OF GEVOLGSCHADE, INCLUSIEF, MAAR NIET BEPERKT TOT, (ZOWEL DIRECT ALS INDIRECT) VERLIES VAN WINST, INKOMSTEN OF GEGEVENS OF COMMERCIEEL VERLIES ALS GEVOLG VAN SCHENDING VAN ENIGE EXPLICIETE OF IMPLICIETE GARANTIE OP UW PRODUCT, ZELFS INDIEN CORSAIR VAN DE MOGELJKHEID VAN DERGELIJKE SCHADE OP DE HOOGTE WAS GESTELD. Sommige lokale wetten staan de uitsluiting of beperking van speciale, indirecte, incidentele of gevolgschade niet toe, waardoor deze beperking of uitsluiting mogelijk niet van toepassing is in uw rechtsgebied.

Duur van impliciete garanties

BEHALVE WANNEER NIET TOEGESTAAN ONDER DE TOEPASSELIJKE WETGEVING, WORDT ELKE IMPLICIETE GARANTIE OF VOORWAARDE VAN VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALD DOEL OP DIT HARDWAREPRODUCT IN DUUR BEPERKT TOT DE DUUR VAN DE TOEPASSELIJKE BEPERKTE-GARANTIEPERIODE VOOR UW PRODUCT. Sommige lokale wetten verbieden een beperking op de duur van een impliciete garantie, waardoor deze beperking mogelijk niet van toepassing is in uw rechtsgebied.

Nationale wettelijke rechten

Consumenten hebben mogelijk wettelijke rechten onder hun toepasselijke nationale wetgeving betreffende de verkoop van consumptiegoederen. De garantievoorwaarden in deze beperkte garantie zijn niet van invloed op dergelijke rechten.

Geen andere garanties

Geen enkele werknemer, leverancier of vertegenwoordiger van CORSAIR is bevoegd om deze garantie op welke wilje dan ook te veranderen, te verlengen of er lets aan toe te voegen.

Aanspraak maken op de garantie

Voordat u aanspraak maakt op de garantie, raden we u aan om contact op te nemen met onze technische ondersteuning of de sectie over technische ondersteuning op corsair.com te raadplegen. Mogelijk vindt u daar een eenvoudige oplossing voor uw probleem. Geldige garantieclaims dienen doorgaans gedurende de eerste dertig (30) dagen na de aankoopdatum te worden afgehandeld via het oorspronkelijke aankooppunt. Deze periode kan afwijken, afhankelijk van de locatie waar u het product hebt gekocht. Raadpleeg hiervoor het retourbeleid van de winkel waar u het product hebt gekocht. Alle garantieclaims die niet kunnen worden afgehandeld via het oorspronkelijke aankooppunt, dienen rechtstreeks te worden Ingedlend bij CORSAIR. De contactgegevens van onze klantenservice zijn online te vinden op corsair.com/contact of in de documentatie die werd meegeleverd bij uw product.

Inleiding

CORSAIR-voedingen zijn ontworpen om een probleemloze compatibilitelt te bieden wanneer u het systeem van uw desktop-pc bouwt of upgradet. Onze producten hebben alle kenmerken die u mag verwachten van een hoogwaardige voeding, en zijn een uitstekende keuze voor systemen waarbij constante en betrouwbare stroomtoevoer en een laag geluidsniveau van essentieel belang zijn.

Uw CORSAIR-voeding is voorzien van de allernieuwste technologie en kenmerken:

• De CX750, CX750M plus de GS-, TX-, TX-M-, GS-, CS-M-, HX-, AX- en AXI-serie™ ondersteunen de nieuwste ATX12V2.4-norm en zijn achterwaarts compatibel met ATX12V2.31 en ouder, plus met ATX 2.2-systemen en ouder.
• De CX600, CX600M, de lagere vermogens uit de CX- en CX-M-serie™ plus de VS-serie™ ondersteunen de ATX12V2.31-norm en zijn ook achterwaarts compatibel met alle eerdere ATX12V-systemen.
• Alle CORSAIR-voedingen zijn voorzien van een thermostatisch geregelde inlaatfan die de fansnelheid aanpast aan de temperatuur. Hierdoor maken de voedingen minder geluid bij een lage belasting.
• De CORSAIR GS, TX, TX-M, RM, HX, AX (met uitzondering van de AX1200) en AXI zijn allemaal voorzien van een Zero RPM-fanmodus. Bij een lage belasting draait de fan niet, wat betekent dat de voeding in absolute stilte zijn werk doet.
• Alle CORSAIR-voedingen hebben een efficiëntie van minstens 80% bij een belasting van 10% en hoger.
• Een actieve voedingsfactorcorrectie van 0.99 zorgt voor een zuivere en betrouwbare voeding.
• Een specifieke, enkele rails van +12 V maakt maximale compatibiliteit met de allernieuwste componenten mogelijk.
• Bescherming bij over- en onderspanning en stroompieken, plus bescherming bij kortsluiting zorgen voor een maximale veiligheid van kritleke systeemcomponenten.
• Extra lange kabels bieden ondersteuning voor een volledig torenchassis.
• De voedingen zijn voorzien van een hulskabel of bandkabel voor een fraaiere esthetiek en betere luchtstroom.
• Bij modulaire modellen, zoals de CX-M, TX-M, CS-M, RM, HX, AX en AXI, kunnen gebruikers de kabels verwijderen. Hierdoor zijn de modellen makkelijker te installeren en kunnen klanten ongebruikte kabels weglaten, om een wirwar aan kabels in het chassis te beperken.

Installatie

Lees deze handleiding volledig door voordat u begint met de installatie.

Stap A: De huidige voeding verwijderen

Als u een nieuw systeem bouwt, kunt u deze stap overslaan en verdergaan met stap B.

1. Koppel de AC-voedingskabel los van het stopcontact of de UPS en van de huidige voeding.
2. Koppel alle voedingskabels van de videokaart, het moederbord en alle andere randapparatuur los.
3. Volg de instructies in de handleiding van het chassis en verwijder de huidige voeding.
4. Ga verder met stap B.

Stap B: De CORSAIR-voeding installeren

1. Controleer of de AC-voedingskabel van de voeding is losgekoppeld.
2. Volg de instructies in de handleiding van het chassis en installeer de voeding met de meegeleverde schroeven.
3. Sluit de 24-pins hoofdvoedingskabel aan. De 24-pins hoofdvoedingskabel is uitgerust met een verwijderbaar 4-pins mechanisme. Hierdoor is het mogelijk om de kabel te gebruiken met zowel een 24-pins als een 20-pins bus op het moederbord.

A. Bij een moederbord met een 24-pins bus kunt u de 24-pins hoofdvoedingskabel van de voeding rechtstreeks aansluiten op het moederbord.
B. Bij een moederbord met een 20-pins bus maakt u de 4-pins kabel los van de 24-pins connector en sluit u de 20-pins kabel vervolgens aan op het moederbord zonder de 4-pins connector te gebruiken.

1. Sluit de 8-pins kabel van +12 V (EPS12V) aan op het moederbord.

A. Bij een moederbord met een 8-pins bus van +12 V sluit u de 8-pins kabel rechtstreeks aan op het moederbord.
B. Bij een moederbord met een 4-pins bus maakt u de 4-pins kabel los van de 8-pins kabel en sluit u de 4-pins kabel vervolgens rechtstreeks aan op het moederbord.

WAARSCHUWING: De verwijderbare 4-pins connector van de 24-pins hoofdconnector is geen connector van het type 'P4' of '+12 V'. Bij gebruik in plaats van een connector van het type 'P4' of '+12 V' kan ernstige schade ontstaan.

1. Sluit de kabels van de randapparatuur, PCI-Express-kabels en SATA-kabels aan.

A. Sluit de kabels van de randapparatuur aan op de voedingsbussen van de harde schijf en CD-ROM/DVD-ROM.
B. Sluit de SATA-kabels aan op de voedingsbussen van de SATA-SSD of de harde schijf.
C. Sluit de PCI-Express-kabels zo nodig aan op de voedingsbussen van de PCI-Express-vldeokaarten.
D. Sluit de kabels van de randapparatuur aan op alle randapparaten waarvoor een kleine 4-pins connector vereist is.
E. Controleer of alle kabels stevig zijn aangesloten. Bewaar ongebruikte modulaire kabels voor het geval dat u in de toekomst componenten wilt toevoegen.

1. Sluit de AC-voedingskabel aan op de voeding en schakel de voeding in door de schakelaar in de AAN-stand te zetten (met de markering "I").

De installatie van uw nieuwe CORSAIR-voeding is nu voltooid en uw systeem is klaar voor gebruik.

Belangrijke veiligheidsinformatie

1. Installeer de voeding conform alle instructies en veiligheidswaarschuwingen van de fabrikant. Als u dit niet doet, ontstaat er mogelijk schade aan de voeding of het systeem. Ook kan dit leiden tot ernstig letsel of overlijden.
2. Er is hoogspanning aanwezig in de voeding. Open de behuizing van de voeding niet en probeer de voeding ook niet te repareren. Dit voeding bevat geen enkel component dat hoeft te worden onderhouden.
3. Dit product is uitsluitend ontworpen voor gebruik binnenshuis.
4. Gebruik de voeding niet in de buurt van water of in omgevingen met een hoge temperatuur of hoge luchtvochtigheid.
5. Installeer de voeding niet in de buurt van warmtebronnen zoals radiatoren, verwarmingsuitgangen, fomuizen of andere apparaten die warmte produceren.
6. Steek geen voorwerpen in de open delen van de ventilatie of het fanrooster van de voeding.
7. Probeer de kabels en/of connectoren die worden meegeleverd bij deze voeding niet te wijzigen.
8. Als deze voeding werkt met modulaire kabels, gebruikt u alleen de kabels die door de fabrikant zijn meegeleverd. Andere kabels zijn mogelijk niet compatibel en kunnen ernstige schade veroorzaken aan het systeem en de voeding.
9. De 24-pins hoofdvoedingsconnector is voorzien van een verwijderbare 4-pins connector. Deze 4-pins connector is geen connector van het type 'P4' of '+12 V'. Probeer deze kabel niet geforceerd aan te sluiten op de P4- of ATX +12 V-bus op het moederbord.
10. Als u de instructies van de fabrikant en/of deze veilghelds instructies niet naleeft, komen daarmee onmiddellijk alle garanties te vervallen.
