GEBRUIKSAANWIJZING Invictus X5 GENIUS

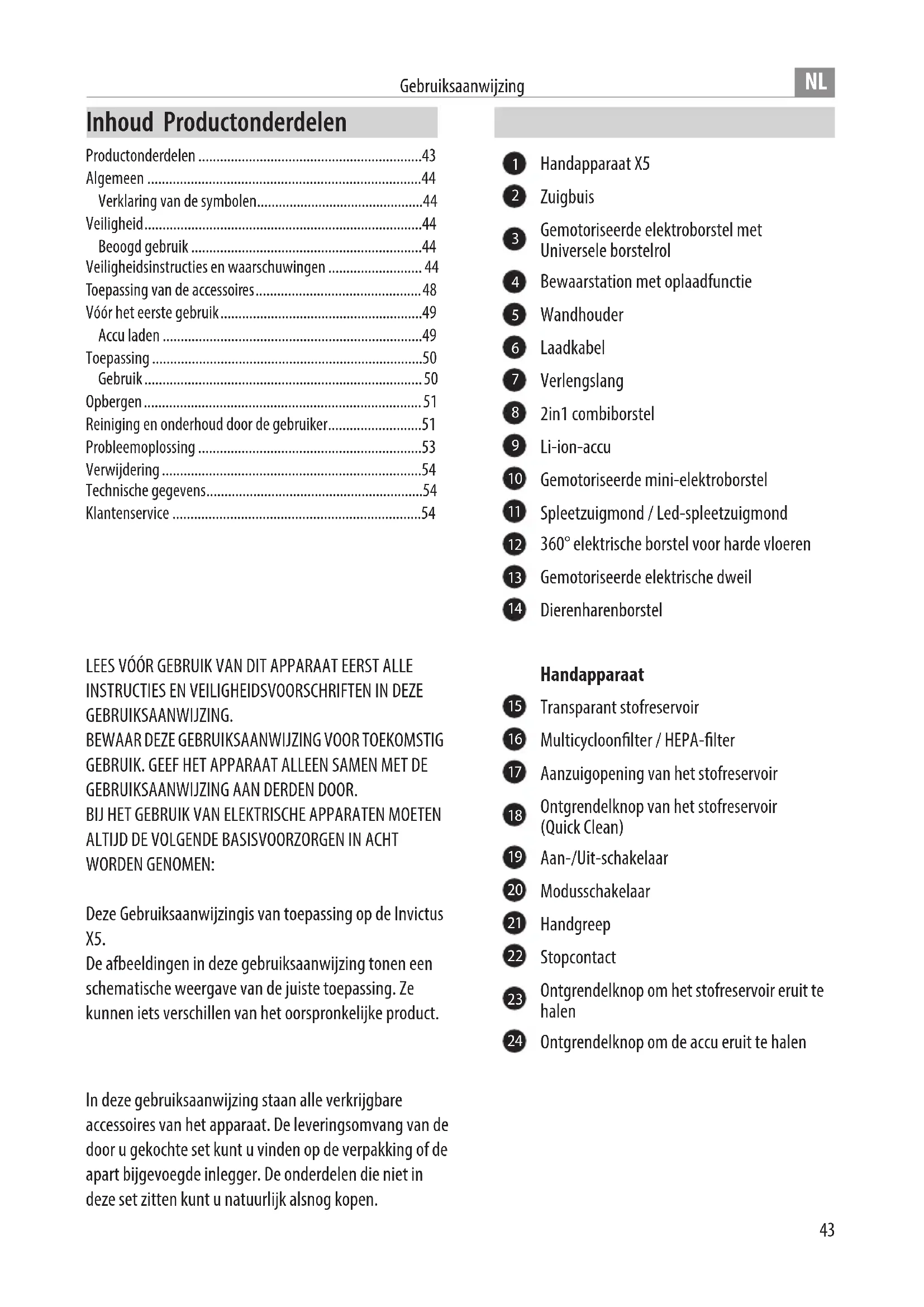

Inhoud Productonderdelen

Productonderdelen 43

Algemeen 44

Verklaring van de symbolen 44

Veiligheid 44

Beoogd gebruik 44

Veiligheidsinstructies en waarschuingen 44

Toepassing van de accessoires 48

Voor het eerste gebruik 49

Acculaden 49

Toepassing 50

Gebruik 50

Opbergen 51

Reiniging en onderhoud door de gebruiker. 51

Probleemoplossing 53

Verwijdering 54

Deze Gebruiksaanwijzingis van toepassing op de Invictus X5.

De afbeeldingen in deze gebruiksaanwijzing tonen een schematische weergave van de juiste toepassing. Ze könneniets verschillen van het oorspronkelijke product.

In deze gebruiksaanwijzing staan alle verkrijgbare accessoires van het apparaat. De leveringsomvang van de door u gekochtte set kurz u vinden op de verpakking of de apart bijgevoegde inlegger. De onderdelen die nicht in deze set zitten kurz u natuurlijk alsnog kopen.

Handapparaat X5
Zuigbuis
Gemotoriseerde elektroborstel met Universele borstelrol
4 Bewaarstation met oplaadfunctie
5 Wandhouser
6 Laadkabel
Verlengslang
8 2in1 combiborstel
9 Li-ion-accu
Gemotoriseerde mini-elektrorbstel
Spleetzuigmond / Led-spleetzuigmond
12 360^ elektrische borstel voor harde vloeren
13 Gemotoriseerde elektrische dweil
14 Dierenharenborstel

Handapparaat

15 Transparant stofreservoir
16 Multicycloonfilter / HEPA-filter
17 Aanzuigopening van het stofreservoir
18 Ontgrendelknop van het stofreservoir (Quick Clean)
19 Aan-/Uit-schakelaar
20 Modusschakelaar
21 Handgreep
22 Stopcontact
23 Ontgrendelknop om het stofreservoir eruit te halen
24 Ontgrendelknop om de accu eruit te halen

Algemeen

Verklaring van de symbolen

De volgende symbolen en signaalwoorden worden in deze handleiding, op het apparaat of op de verpakking gebruikt.

WAARSCHUWING!

Dit signal symbol-/woord geeft een gevaar aan met een gemiddeld risico, dat, wanner dit gevaar Niet worden vermeden, kan leiden tot de dood of ernstig letsel.

VOORZICTIG!

U kunt gewond raken als u deze instructies nicht opvolgt.

OPGELET!

Waarschuwt voor möglichke materiele schade.

Veiligheid

Beoogd gebruik

• Gebruik het apparaat uitsluitend om droge ondergronden schoon te makeen. Het apparaat is slechts bedoeld voor gebruik in het huishouden. Het is Niet geschikt voor commercieel of industrieel gebruik.
  let apparatus is nicht geschikt voor het:

• opzuigen van gloeende as/kolen, sigaretten, lucifers en andere brandbare of Licht ontvlambare stoffen - brandgevaar

• opzuigen van water en andere vloeistoffen - kortsluitingsgevaar

• Gebruik het apparaat alleen zoals beschreven in deze handleiding. Elk ander gebruik worden beschouwd als oneigenlijk en kan leiden tot materiele schade of zichs personlijk letsel. Het apparaat is geen spelgoed voor kinderen.

• De fabrikant of handelaar is nicht aansprakelijk voor schade, die door Niet beoogd gebruik of verkeerd gebruik is ontstaan.

Veiligheidsinstructies en waarschuwingen

WAARSCHUWING!

Onjuiste elektrische installmentie of een te hoge netspanning kannen elektrische schokken veroorzaken.

uit het apparaat alleen aan als de netspanning van het stopcontact overeenkomt met de gegevens op het typeplaatje van de voedingseenheid.
uit de adapter alleen aan op een goed toegankelijk stopcontact, zodat u in geval

van een storing, het apparaat snel van het elektriciteitsnet kurz losmaken.

Dedien het apparaat Niet als het zichtbare schade vertoont of als de stroomvoorziening defect is.
Laad de accu uitsluitend op met de meegeleverde netadapter. Laad geen andere apparaten op met de meegeleverde netadapter. Gebruik uitsluitend originele accu's, anders doet u afbreuk aan deeiligheid van het apparaat.
De stroomkabel van de adapter kan nicht worden verrangen. Verwijder de adapter wonneer deze is beschadigd en verrang hem door een adapter vanhet zichde type.
Open de behuizing van het apparaat in geen geval, maar LAST de reparatiewerkzaamheden over aan specialisten. Neem hiervoor contact op met een gespecialiseerde werkplaats. Bij reparations die u zich heb tuitgevoerd, een nicht juiste aansluiting of een onjuist gebruik,kommen aansprakelijkkeids- en garantievoorwaarden te verrallen.
Pak de stekker nooit met vochtige handen vast.
Trek de adapter nooit via de stroomkabel uit het stopcontact, maar pak deze.altijd vast bij de stekker.
Gebruik de stroomkabel nooit als handgreep.
Houd het apparaat en de voedingseenheid uit de buurt van open vuur en hete oppervlakken.
eg de stroomkabel zo neer dat niemand er over kan struikelen.
De stroomkabel nicht knikken en Niet over scherpe randen leggen.
Gebruik het apparaat alleen binnenshuis. Bedien het nooit in vochtige ruimtes of in de regen.
Dewaar het apparaat nooit op eenplaats waar het in een badkuip of goatsteen kan vallen.
Zorg ervoor dat kinderen geen voorwerpen in het apparaat steken.
Laat het apparaat Niet onbeheerd awhiletijdens het gebruik.
Wanner je het apparaat Niet gebruikt, het reinigt of wanner er een storing opttreedt, schakel het apparaat dan.altijd uit en trek de stekker uit het stopcontact.
Gebruik het apparaat Niet met natte handen als u zich op een nat oppervlak bevindt of als het apparaat nat is.
Gebruik het apparaat Niet als het nog aan de netadapter of het stroomnet aangesloten is.

WAARSCHUWING!

RISICO'S VOOR KINDEREN EN PERSONEN MET VERMINDERDE FYSISCHE, SENSORSCHE OF MENTALE VAARDIGHEDEN (BIJVOORBEELD DEELS GEHANDICAPTEN, OUDERE PERSONEN MET EEN FYSISCHE EN MENTALE BEPERKING) OF DIE WEINING ERVARING EN KENNIS HEBBEN (BIJVOORBEELD OUDERE KINDEREN).

Dit apparaat kan gebruikt worden door kinderen vanaf de leeftijd van 8aar en door personen met beperkte fysieke, sensorische of mentale vermogens of met gebrek aan ervaring en kennis, mits er toezicht op hen worden gehonden of aanwijzingen aan hen zich gegeven over veilig gebruik van het apparaat en ze de hieruit voortvloeijeende bevaren begrijpen.
Houd kinderenjonger dan 8aar uit de buurt van het apparaat en de voedingseenheid.
Laat kinderen nicht met de verpakkingsfolie spelen. Kinderen können bij het spelendaarin verstrikt raken en stikken.

WAARSCHUWING!

EXPLOSIE- EN CORROSIEGEVAAR!

Bij oneskundig gebruik van batterijen en accu's bestaat explosiegevaar.
Bij contact met gelekt batterijzuur können chemische brandwonden ontstaan.

De accu Niet verhitten en deze nooit in open vuur gooien. De batterij Niet vermietigen, openen, onderdompelen of kortsluiten.
Stel de batterij Niet bloot aan direct zonlicht, sterke temperatuurschommelingen of temperaturen boven 60^ .
Vermijd contact van batterijzuur met huid, ogen en slijmvliezen. Na contact met het zour de aangetaste plekken onmiddelijk spoelen met veel water en indien nodig contact opnemen met een arts.
Gebruik de meegeleverde voedingseenheid uitsluitend voor het opladen van dit apparaat.

VOORZICTIG!

LETSELGEVAAR

Onjuist gebruik van het apparaat kan leiden tot letsel voor jezelf of voor anderen.

Nicht het apparaat Niet op mensen of dieren.

Houd haar en losse kleding uit de buurt van de openingsen van het apparaat. Het apparaat zuigt lucht aanijdens het gebruik en kan u verwonden als het� of losse kleding aanzuigt.
Gebruik het apparaat Niet op oppervlakken die bedekt zijn met cement of andere materialen met extreem fijn porien of materialen die giftig�in bij inademing.
Rol met de elektroborstels nicht over snoeren, leidingen enz.—heen. Deze{kunnen in de roterende borstelrol blijven haken en daardoor beschadigd raken.

OPGELET!

BESCHADIGINGSGEVAARI!

Onjuiste behandeling van het apparaat kan leiden tot schade aan het apparaat Dek de ventilatieopengen van het apparaat Niet afijdens het gebruik.

Houd het apparaat en de stroomvoorziening uit de buurt van hare oppervlakken. Stel het apparaat nooit bloot aan hoge temperaturen (verwarming etc.) of weersomstandigheden (regen etc.).
Vul nooit vloeistof in de behuizing van het apparaat.
Verwijder blokkeringen door stof, pluizen, haren etc. odomat deze de zuig- kracht können verminderen.
Gebruik het apparaat Niet meer als de plastic onderdelen barsten of scheuren vertonen of verrormd+zijn. Vervang de beschadigde onderdelen alleen met geschikte originele reserveonderdelen.

Toepassing van de accessoires

Accessoires Afbeelding	Toepassing
Opbergstation met oplaadfunctie		Voor hetplaatsen en tegelijk opladen van het apparaat. De accu kan in het apparaat blijven tijdens het opladen.
Gemotoriseerde elektrische borstel met universele borstelrol		Met geintegreerde elektromotor. Met universele borstelrol. Voor het reinigen van grotere oppervlakken zoals harde vloeren of tapijten.
360° elektrische borstel voor harde vloeren		Met geinteggreerde elektromotor. Met 2 ultrazachte borstelrollen. Voor 360° Reiniging van harde vloeren.
Gemotoriseerde elektrische miniborstel met universele borstelrol		Met geinteggreerde elektromotor. Met borstelrol. Voor het reinigen van bekleding, meubels, matrassen enz.
Gemotoriseerde elektrische dweil		Met geintegreed waterreservoir en dweilpads. Voor het vochtig reinigen van gladly oppervlakken.
Dierenharenborstel		Met geintegreerde kam. Voor het opzuigen van huisdierharen.
2-in-1-combiorstel		Met verstelhaar borstelopzetstuk. Verwijdt stof en vuil van gevoelige oppervlakken en bekleding, enz.
Spleetzuigmond / Led-spleetzuigmond		Voor het reinigen van moeilijk bereikbare plekken.

Voor het eerste gebruik

OPGELET!

BESCHADIGINGSGEVAAR!

Als u de verpakking onvoorzichtig met een scherp mes of andere suntige voorwerpen opent, kan het apparaat worden beschadigd.

Ga bij het openen voorzichtig te werk.

1. Haal het apparaatuit de verpakking.
2. Verwijder het verpakkingsmateriaal en eventuele etiketten op het product die worden gezruikt voor transportbescherming of reclame.
3. Controller of alle onderdelen aanwezig zijn.
4. Controller of het apparaat of de afzonderlijke accessoires beschadigd zijn. Als dat het geval is, mag u het product Niet gebruiken. Neem contact op met het serviceadres in het hoofdstuk Klantenservice.
5. Laad de accu bij het eerste gebruik volledig op.

Opbergstation met oplaadfunctie monteren (zie afb. R)

1. Verbind de twee buizen met het verbindingsstuk en zet ze vast met 2 schroeven.
2. Steek de buis in de bodemplaat met de kabelgeleideraar achteren gericht.
3. Zet het hoofdstuk erop.
4. Bevestig het hoofdstuk en de bodemplaat met twee schroeven.

Accu laden

De accu kanijdens het opladen in het handapparaat blijven, worden verwijderd of met het opbergstation worden opgeladen. Zorg ervoor dat het apparaat isuitgeschakeld voor het opladen.

Accu verwijderen/plaatsen (zie afb. A)

Maak de vergrendeling onderaan los.
Trek de accu weg van het handapparaat.
Duw de accu terug in de houder totdat deutscheoorbaar vastklikt.

Optie 1: in het handapparaat opladen

1. Steek de stekker in de laadbus aan de achterkant van het handapparaat. Open eerst het afdekklepje. (zie afb. B)
2. Sluit de voeding op een werkend stopcontact aan.
3. De ledlampjes aan de bovenkant van het handapparaat geven de oplaadstatuseer.

Optie 2: verwijderde accu opladen

1. Steek de stekker in de laadbus aan de achterkant van de accu. Open eerst het afdekklepje. (zie aflb. B)
2. Sluit de voeding op een werkend stopcontact aan.
3. Het ledlampje in de accu begint te knipperen. Wonneer de accu volledig opgeladen is, blijft het ledlampje branden. (zie aflb. C)

Optie 3: in het opbergstation opladen

1. Steek de stekker in de laadbus aan dechterkant van het opbergstation. (zie afb. D)
2. Sluit de voeding op een werkend stopcontact aan.
3. Plaats het apparaat in het laadstation, zodate er laadcontact ontstaat.
4. De ledlampjes aan de bovenkant van het handapparaat geven de oplaadstatuseer.

Accucapaciteit
25 % Ledlampje 1 brandt
50 % Ledlampjes 1 + 2 branden
75 % Ledlampjes 1 + 2 + 3 branden
100 % Alle ledlampjes branden

Toepassing

WAARSCHUWING!

EXPLOSIEGEVAAR

Bij menging van vloeistof met de zuiglucht van de stofzuiger konnen explosieve dampen of mensels ontstaan.

Zuig nooit vloeistoffen met de stofzuiger op.

WAARSCHUWING!

BRANDGEVAAR

Als u met de stofzuiger gloeende asresten, brandende sigaretten o.i.d. opzuigt, können de filters vlam vatten.

Zuig geen gloeende of smeulende materialen of voorwerpen op.

OPGELET!

BESCHADIGINGSGEVAAR!

Ondeskundig gebruik van het apparaat kan schade veroorzaken.

Zuig geen scherpe deeltjes op.

Zorg ervoor dat de filters correct geplaatst en onbeschadigd zijn voordat u het apparaat aanzet.

Dek de ventilatieopengingen Niet afijdens het gebruik.

Schakel het apparaat onmiddelijk uit als u per ongeluk een vloeistof heb opgezogen.

G a nicht met de elektrische borstel over kabels.

Gebruik

1. U kurz de verschillende opzetstukken meteen op het handapparaatplaatsen of het bereik uitbreiden met de zuigbuis of de verlengslang.
2. De verlengslang heeft geen eigien voeding, dus de elektrische borstelopzetstukken werken dan nicht.
3. Maak de vergrendeling los om de accessoires te verwijderen. (zie afb. E)
4. Druk op de onderste helft van de aan/uit-knop om in en uit te schakelen.

5. Het apparaat heeft een normale zuigkracht. U kunt de zuigkracht verhogen (boost) door de bovenste helft van de aan/uit-knop (,MODE^ ) in te drukken.

6. Druk nogmaals op „MODE“ om terug te schakelen maar de normale zuigkracht.

Gemotoriseerde elektrische dweit

OPGELET!

De elektrische dweil is nicht geschickt voor het opzuigen van vloeistoffen, maar is bedoeld voor het vochtig reinigen van gladde oppervlakken.

1. Zorg ervoor dat de microvezelpads onderaan de dweil zich bevestigd.
2. Open de klep bovenaan de dweil en vul het reservoir met water (zie afb. F).
3. Sluit de klep weeR.
4. Sluit de gemotoriseerde elektrische dweil op de zuigbuis aan.
5. Na het inschaken worden de dweilpads automatisch bevochtigd en draaien zeijdens het gebruik.
6. Spoel na het reinigen de dweilpadsuit en laat ze drogen. Giet het water in het reservoir weg.

OPGELET!

Het water druppeltijdens het gebruik langzaam op de dweilpads. Daarom is het raadzaam ze voor gebruik eenmaal met de hand vochtig te make.

Dierenharenborstel

1. Steek de dierenharenborstel op de verlengslang.
2. Zet het apparataan en zuig de huisdierharen voorzichtig met de harenborstel op.
3. Voor een grondigere reiniging en verwijdering van huisdierharen knijpt u in het handstuk voor de geinteggreerde kam.

Opbergen

Berg het apparaat op een droge plaats op en bescherm het gegen hoge temperaturen en direct zonlicht.

Het opbergstation met oplaadfunctie biedt ruimte voor het handapparaat met zuigbuis, gemotoriseerde elektrische borstel en enkele accessoires.

Murbevestiging

WAARSCHUWING!

Controleer vór het boren of er op deze plaats geen leidingen in de muur zitten.

Bevestig de houder aan de muur met de meegeleverde schroeven.
Let op de juiste uitlijning: de uitsparingen in de grote bevestiging要去en hier boven wijzen.
Hang het handapparaat aan de grote bevestiging op.

Reiniging en onderhoud door de gebruiker

WAARSCHUWING!

Gevaar voor elektrische schokken

Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u het reinigt of nakijkt.

Houd het apparaat nooit onder stromend water en dompel het nooit onder in water of andere vloeistoffen.

Maak het handapparaat schoon met een droge doeK.
Gebruik geen agressieve of schurende reinigingsmiddelen of reinigingspads.
De accessoires mogen indien nodig met een vochtige doek worden schoongemaakt.

Stofbak legen (zie afb. S)

1. Houd het handapparaat boven een afvalbak en maak de vergrendeling los.
2. De klep.gaT open en de vuilresten vallen eruit.
3. Sluit de klep weeer.

Stofbak verwijderen/reinigen

1. Druk op de beveiliging boven de aanzuigopening.
2. Draai de stofbak met de klok mee om te ontgrendelen. (zie afb. G)
3. Stofbak verwijderen.
4. Leeg de stofbak en maakt每一天 indien nodig schoon met een droge of ifs vochtige doeck.
5. Let er bij het'erugplaatsen van de stofbak op dat het lipje van de klep wee in de uitsparing schuift. (zie afb. H)
6. Draai de stofbak gegen de klok in totdat deutsche hoorbaar vastklikt.

Filters reinigen

OPGELET!

Klop het HEPA-filter alleen maar uit, reinig het Niet met water. Vervang het HEPA-filter om de 6 maanden bij regelmatig gebruik.

1. Open of verwijder de stofbak. (zie vorig hoofdstuk)
2. Draai het multicycloonfilter met de klok mee om te ontgrendelen.
3. Verwijder het multicycloonfilter.
4. Het HEPA-filter zit bovenaan het multicycloonfilter.
5. Verwijder het HEPA-filter (zie aflb. I) en klop het UIT.
6. Maak het multicycloonfilter schoon met een borstel of een droge doek. Spoel het indien nodig met schoon wateruit.
7. Laat het volledig drogen voordat u het terugplaatst.
8. Plaats het HEPA-filter in de multicycloonfilter (zie afb. J). Let op de juiste richting. Het HEPA-filter要去 oois sluiten, de affdichting mag Niet worden geplet.
9. Plaats het multicycloonfilter in het handapparaat en draai deze tegen de klok in weer vast.
10. Sluit of plaats de stofbak terug.

Gemotoriseerde elektrische borstel reinigen:

1. Maak de behuizing schoon met een vochtige doeck.
2. Maak de vergrendeling los en verwijder de zijklep om de borstelrol te verwijdersen. (zie afb. K)
3. Verwijder de borstelrol zijdelings. (zie afb. L)
4. Veeg de borstelrol schoon of reinig onder stromend water. Verwijder haren en andere vuilresten.
5. Laat de borstelrol volledig drogen.
6. Plaats de borstelrol en zijklep terug.

360^ elektrische borstel voor harde vloeren reinigen:

1. Maak de behuizing schoon met een vochtige doeck.
2. Maak de zichvergrendeling los en maak de borstelrollen los van de behuizing om ze te verwijderen. (zie afb. M)
3. Trek de borstelrollen van het opzetstuk. (zie afb. N)
4. Veeg de borstelrollen schoon of reinig ze onder stromend water. Verwijder haren en andere vuilresten.
5. Laat de borstelrollen volledig drogen.
6. Zet de borstelrollen op het opzetstuk en schuif ze terug in de behuizing. (zie afb. 0)

Gemotoriseerde elektrische miniborstel reinigen:

1. Maak de behuizing schoon met een vochtige doeck.
2. Maakt de zichvergrendeling met een muntstuk gegen de klok in los en verwijder derijklep om de borstelrol te verwijderen. (zie aflb. P)
3. Trek de borstelrol er zijdelings uit. (zie aflb. Q)
4. Veeg de borstelrol schoon of reinig onder stromend water. Verwijder haren en andere vuilresten.
5. Laat de borstelrol volledig drogen.
6. Plaats de borstelrol en zijklep terug en sluit de zijklep met de klok mee met een munt.

Probleemoplossing

Alleen voor elektrische apparaten

WAARSCHUWING!

Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u een storing verhelpt! Anders kan dit leiden tot letsel of elektrische schokken.

Probleem Mogelijk oorzaak Oplossing
Het apparaat werkt nicht De accu is leeg Laad de accu op
		De borstelrol is geblokkeerd Reinig de borstelrol en verwijder eventuele vuilresten zoals haren en gezels.
De accu wil nicht laden Het apparaat of laadstation is Niet correct aangesloten op een stopcontact		Sluit de voeding correct op een werkend stopcontact aan
		Er is geen contact met het oplaadstation
Het zuigvermogen is slecht De aanzuigopening bij de stofbak is verstopt		Reinig de aanzuigopening van het handapparaat en controllerer de aanzuigslang op vuilresten.
		De stofbak is vol Leeg de stofbak
		De filters zich vuil Reinig de filters of verrang het HEPA-filter
		De borstelrol is geblokkeerd Reinig de borstelrol en verwijder eventuele vuilresten zoals haren en gezels.
Het filter kan nicht correct worden geplaatst Het filter zit nicht goed in de uitsparing		Controller het filter en de correcte plaatsing

OPGELET!

Neem contact op met once klantenservice als de storing Niet kan worden verholpen. Open nooit het apparaat!

Verwijdering

(Toepasbaar in de Europese Unie en andere Europese landen met systemen voor geschaden inzameling van herbruikbare afvalstoffen).

Verpakking

Het verpakkingsmaterial is herbruikbaar. Verwijder de verpakking milieuvriendelijk en breng het verpakkingsmaterial aan het waarvoort bestemde inzamelpunt.

Het symbolism van de doorgestreepte vuilnisbak geeft aan dat dit product Niet samen mag worden weggegoid met het gewone huishoudelijk afval. Verwijder elektrische en elektronische apparaten via uwplaatselijk terugnamesystem.

Voor meer informatie over verwijdering en recycling van dit apparaat(Int) sunt u zich wenden tot de gemeentelijk verwijderingsbedrijven, tot de winkel waar u het product heeft gekocht of tot de fabrikant.

Accu's en batterijen要去 verwijdering uit het apparaat gehald en geschaden van het apparaat verwijderd worden. In het belang van de milieuubescherming月至en batterijen en accu's, ongeacht of ze schadelijke stoffen* bevatten, Niet bij het normale huishoudelijk afval worden weggegood, maar要去 en die juiste inzamelpunten worden ingeleverd.

Voor meer informatatie die deplaatselijke voorschriften over gescheden verwijdering van accu's en batterijen. Ook ontladen accu's bevatten nog restenergie. Plak waarom de polen af met isolatieband voordat u ze als afval verwijdert, om kortsluiting te vermijden die dan een brand of ontploffing zou könnenveroorzaken.

*gekenmerkt met: Cd = cadmium, Hg = kwik, Pb = lood

Technische gegevens

Model X5
Formaat (h x b x d) Ca. 118 x 24 x 21 cm
Lengte van de zuigbuis Ca. 70 cm
Vermogen (zonder accessoires) 200 W
Accu 22,2V, lithium-ion-accu
Accucapaciteit 2200 mAh
Acculaadduur 4-5 uu
Capaciteit van het stofreservoir 0,5 l
Netadapter
Model BZ15-270050-AG
Voedingsspanning / -frequentie 100-240 V ~ 50/60 Hz 0,4 A Max
Uitgangsspanning / -stroom / -vermogen 27 V / 0,5 A / 13,5 W
Gemiddelde actieve efficiëntie 83,58 % Min
Efficiëntie bij lage belasting (10 %) 70 %
Energieverbruik in Niet-belaste toestand 0,1 W Max

Klantenservice

Heeft u nog vragen over het apparaat of over onderdelen/hulpstukken? Neem dan contact op met uwplaatselijke retailer.
