GEBRUIKSAANWIJZING PV40P1M2 ELRO

1. Eigenschappen & Functies - 14
2. Wat ziterinde doos
3. Overzicht beldrukker/camera 15
4. Installatie beldrukker/camera via buitenmuur.. 15 -
5. Installatie monitor. 16 -
6. Aansluitschema
   7.Uitleg monitor. 17-
7. Inkomende oproep beantwoorden. 18
8. Aanpassen volume, kleur, helderheid, contrast en zoom - 19 -
9. Afwezigheidsassistent / Voicemail. 19
10. Inspreken meldteksten - 19 -
11. Instellingsmenu 20
12. Aansluitschema extra monitor en deuropener.. 21 -
    14.Verantwoording. 22-
13. Waarschuwingen. 22
14. Specificaties 23
15. Symbolen.. 24-

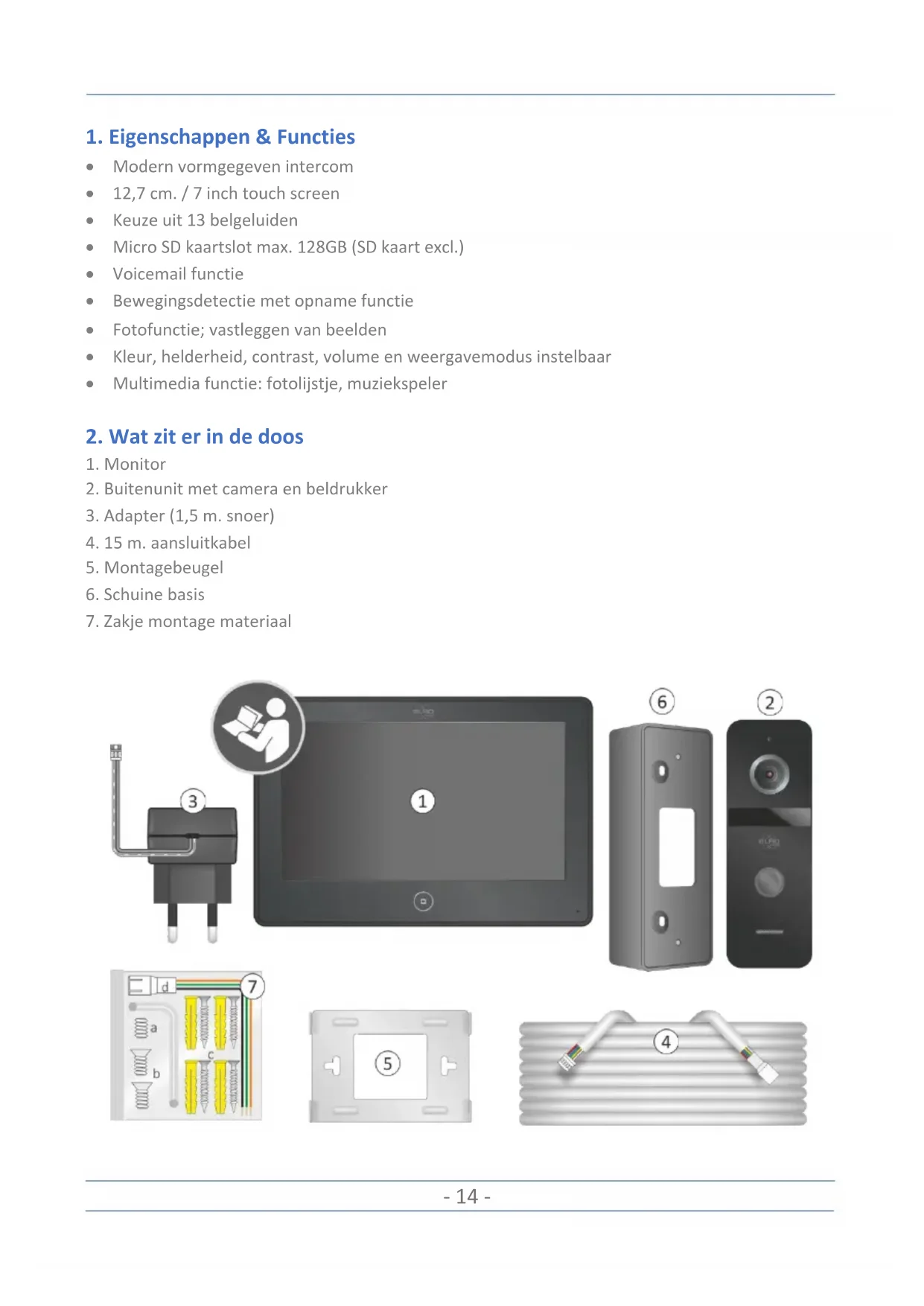

1. Eigenschappen & Functies

Modern vormgegeven intercom
12,7 cm./7 inch touch screen
Keuzeuit13belgeluiden
- Micro SD kaartslot max. 128GB (SD kaart excl.)
Voicemail functie
Bewegingsdetectie met opname functie
- Fotofunctie; vastleggen van beelden
Kleur, helderheid, contrast, volume en weergavemodus instelbaar
Multimedia functie: fotolijstje, muziekspeler

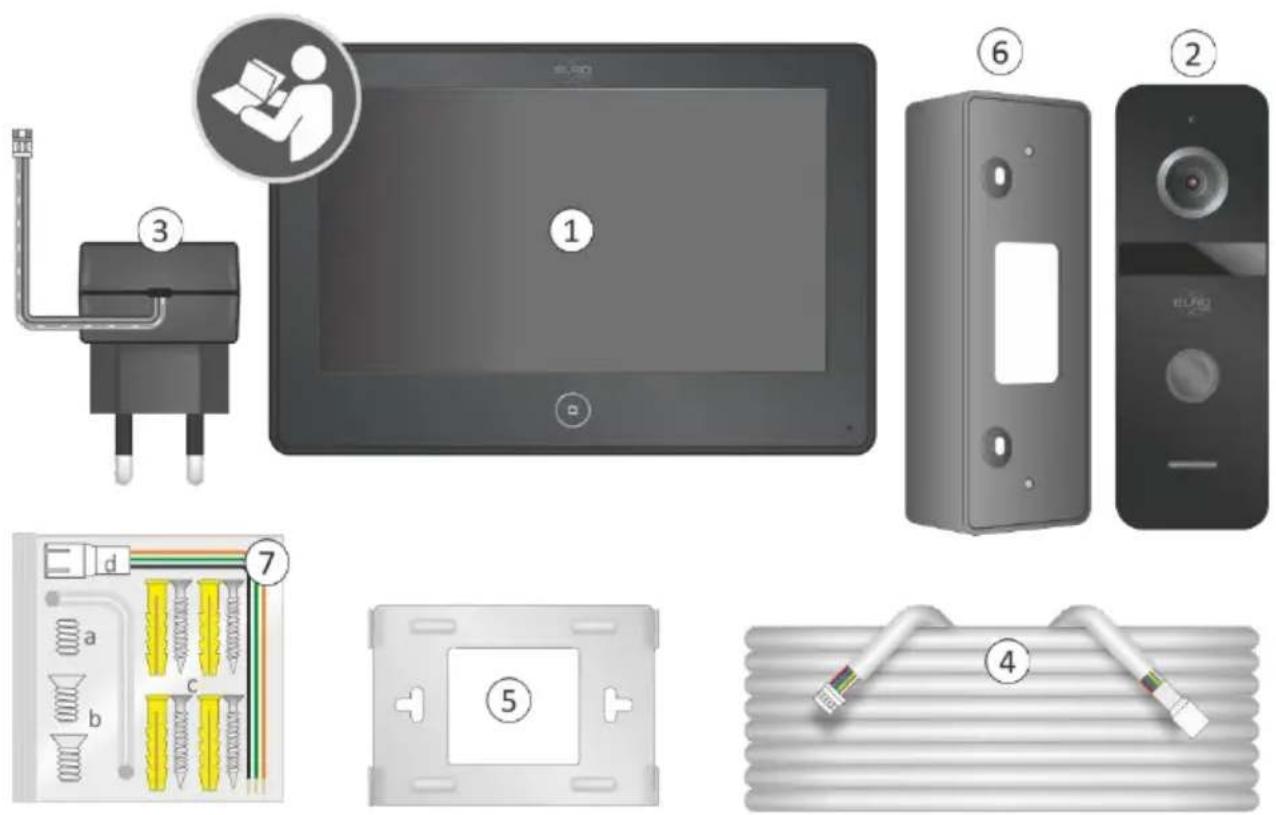

2. Wat ziterinde doos

1. Monitor
2. Buitenunit met camera en beldrukker
3. Adapter (1,5 m. snoer)
   4.15 m.aansluitkabel
4. Montagebeugel
5. Schuine basis
6. Zakje montage materiala

3. Overzicht beldrukker/camera

1. Microfoon

2. Beldrukker

3. Aansluiting monitor

4. Camera

5. Luidspreker

6. Aansluiting deuropener

7. Nachtzicht 6. Montageplaat 9. Inbusschroef + sleutel

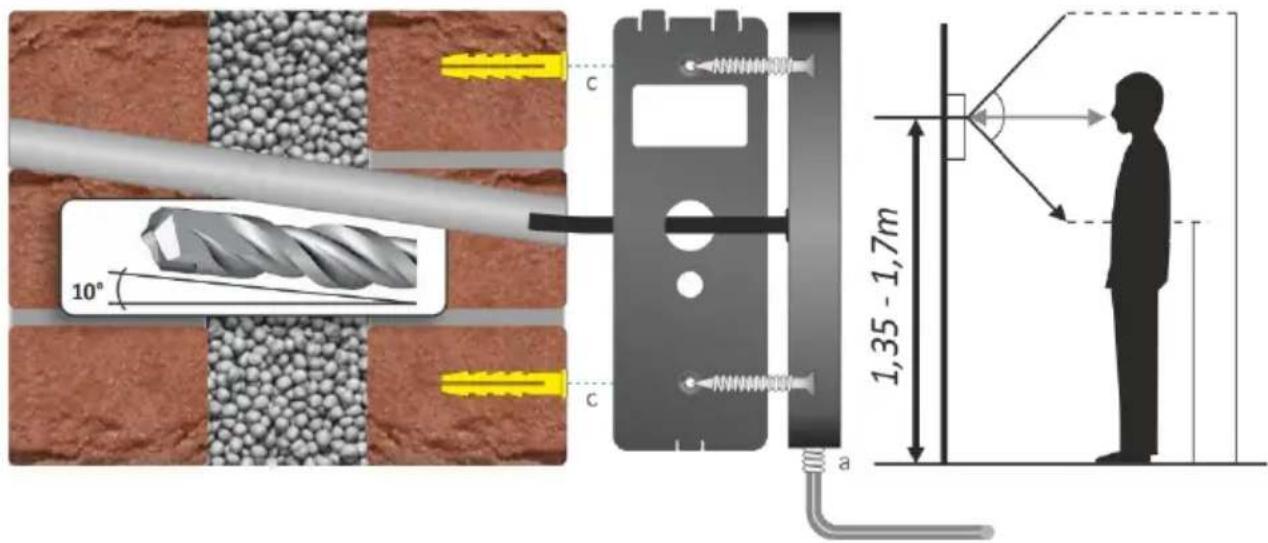

4. Installatie beldrukker/camera via buitenmuur

Verwijder aan de onderzijde het inbusje (a), u kunt nu de montageplaat er van afnemen. De montageplaat要去en hoogte van 1,35-1,7 meter gemoneerd worden.

Voor de kabel van de buitenunit is een gat met diameter van 16mm circa 10 graden schuin omhoog benodigd. Wij adviseren om in het geboorde gat een 5 / 8'' PVC buis teplaatsen. Voer de kabel van de beldrukker door de buis maar binnen.

Montage via deurpost/kozijn

Let op, Indien er door hout geboard moet worden kurz u een boor gebruiken met een diameter formaat vergelijkbaar met die van de Plug & Play stekkertjes van de kabel.

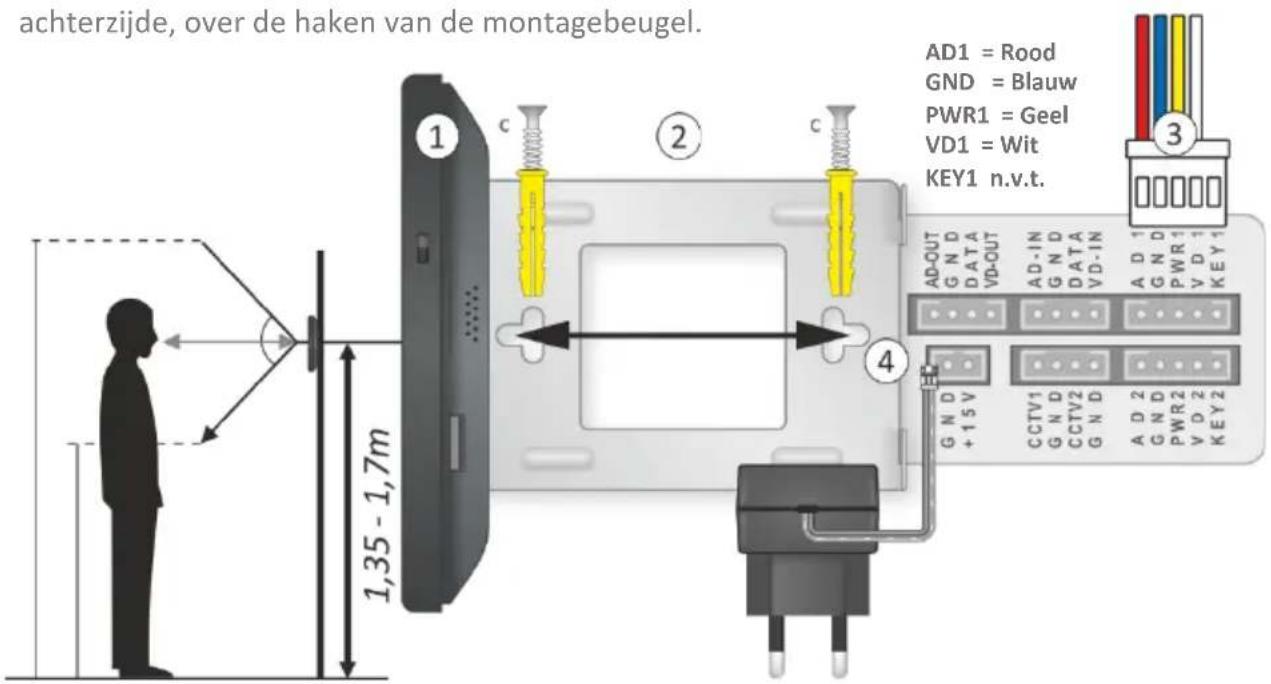

5. Installatie monitor

De ideale montagehoogte (1) voor de monitor, rekening houdend met uw gezinsleden, is tussen 1,35 - 1,70 meter.

1. Monteer de montagebeugel (2) op de door u uitgezochtete locatie en hoogte.
2. Koppel de kabel aan de monitor in de aansluiting rechtsboven (3).
3. Sluit de adapter aan op de aansluiting linksonder op de monitor (4) en een stopcontact.
4. Schuif voorzichtig (denk aan de bekabeling!) de monitor met de 4 sleufgaten aan dechterzijde, over de haken van de montagebeugel.

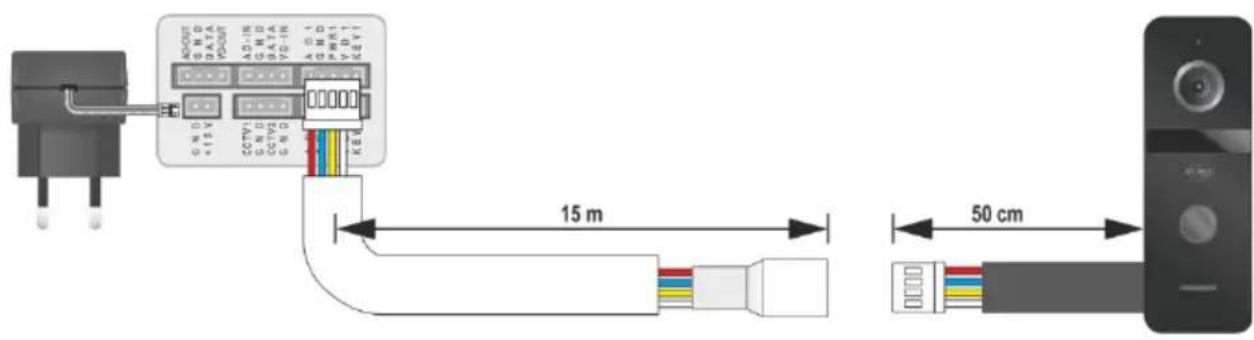

6. Aansluitschema

Ter ondersteuning bij de installmentie vindt u hieronder het aansluitschema.

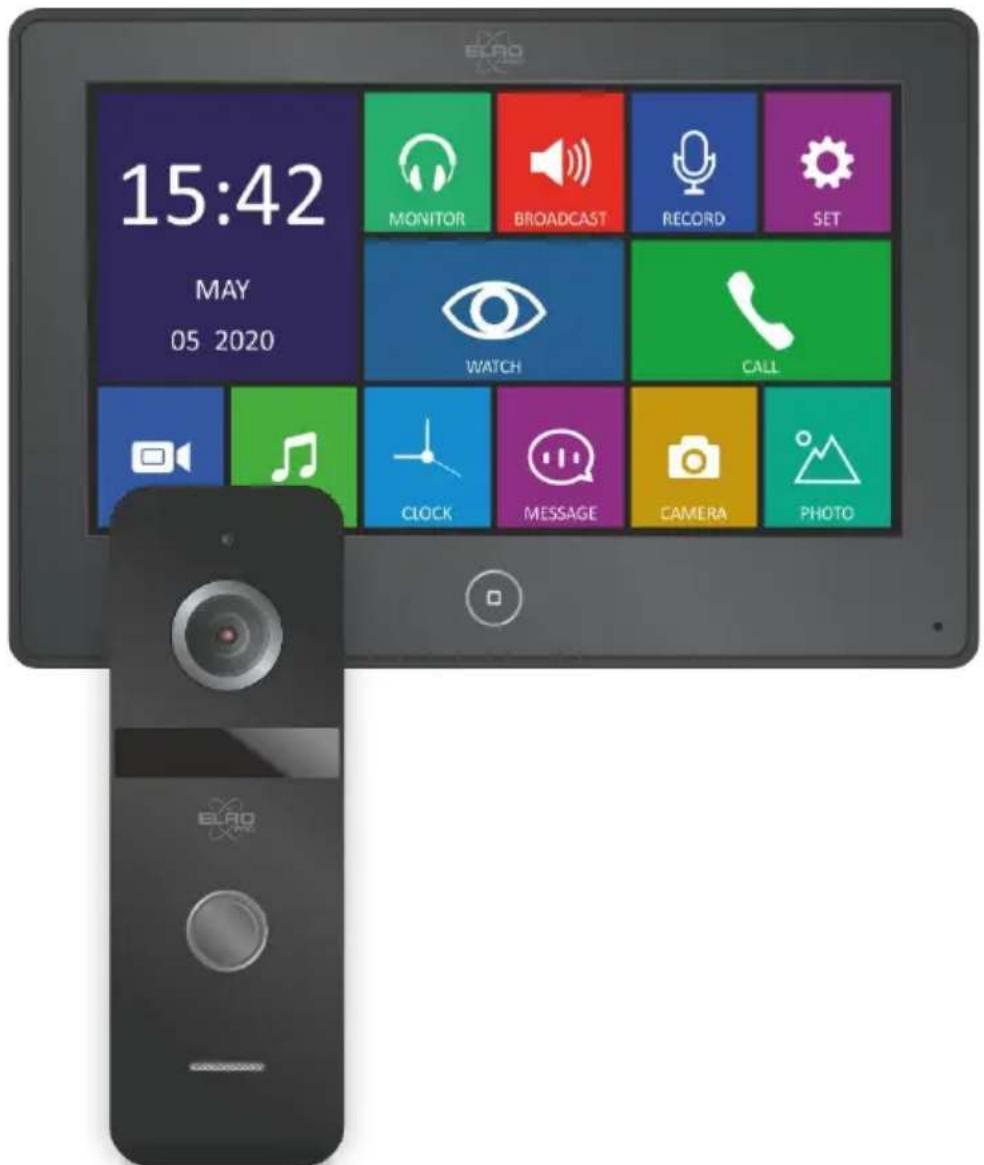

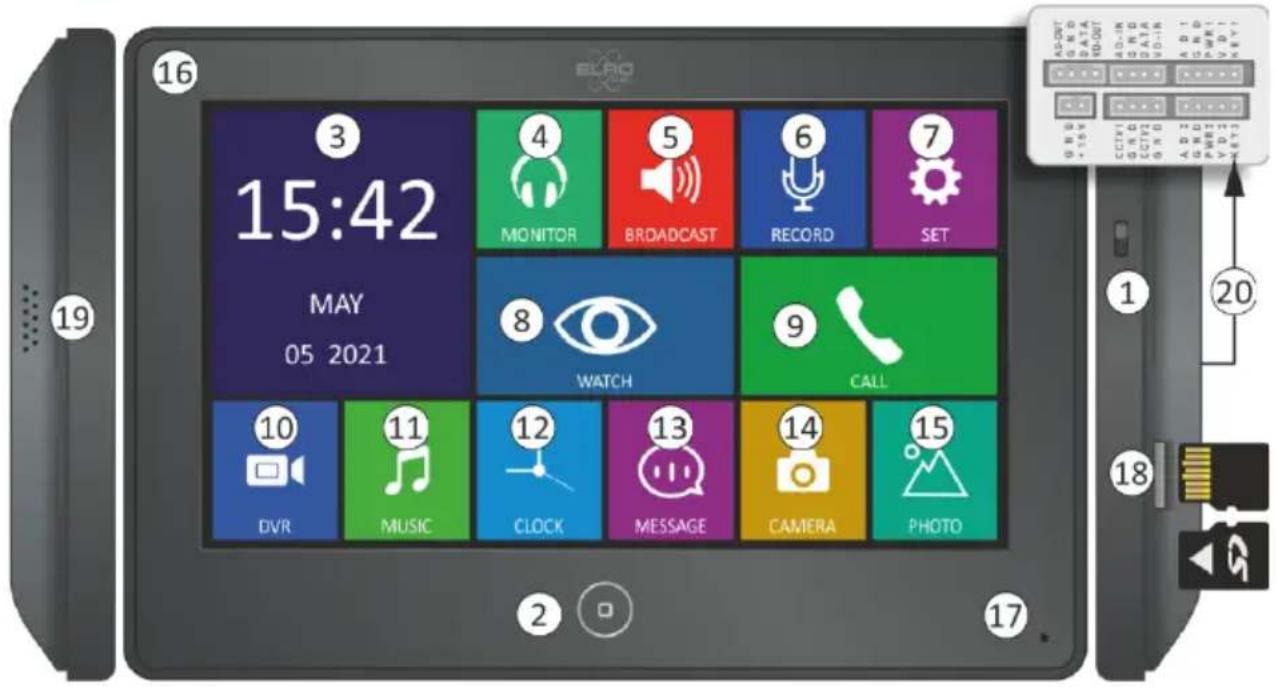

7. Uitleg monitor

1. AAN/UIT schakelaar
2. Druk hierop om van de standbymodus maar het hoofdmenu te gaan.
3. Tijd en datum
4. Een conversatie in een ruimte met een 2 de monitor kan beluisterd worden.
5. Communiceren met andere monitoren/ruimtes, u kurz gegijk spreken.
6. Boodschap inspreken
7. Installingen
8. Naar "buiten" kijken
9. Oproep waar andere monitoren in andere ruimtes
10. Bekijk een opname, klik op om het volume aan te passen. Om te verwijderen klik op, selecteer bestand en klik nogmaals op en bevestig.
11. Muziek bestand afspelen, klik op om het volume aan te passen. Om te verwijderen klik op selecteer bestand en klik nogmaals op den bevestig.
12. Bekijk kalender enijd.
13. Er is een boodschap voor u ingesproken, klik op 6m het volume aan te passen. Om te verwijderen klik op 1selecteer bestand en klik nogmaals op n bevestig.
14. Bekijk de Foto's die gemaakt zich via de camera van de beldrukker. Om te verwijden klik op, selecteer bestand en klik nogmaals op en bevestig.
15. Bekijk multimedia Foto's via micro SD-kaart.

16. Power indicatie led

17. Microfoon

18. Micro SD-kaartslot
19. Luidspreker
20. Aansluitpaneel

Opmerking:

1. Bij weergave van een bestand:

a. Swipeaar links /rechts op het scherm om maar de的那一 / volgende bestand te gaan;
b.Swipeaar boven om terug teKaren;
c.Swipeaar beneden om het volume aan te passen.

1. In het menu files swipt u de dia's omhoog / omlaag of klicht u op / om de LASTe / volgende pagina te openen.

8. Inkomende oproep beantwoorden

Als er aangebeld worden, hoort ook de persoon aan de deur via de buitenuint een geluidssignaal (keuze UIT 13 melodiën) totdat er worden opgenomen. De duur van dit geluidssignaal kan ingesteld worden van 10 tot 60 seconden. Er worden automatisch een Foto gemaakt en opgeslagen in het interne geheugen van de monitor. Het interne (Flash) geheugen heeft een capaciteit van 100 Foto's. De Foto's können verplaatst worden maar de micro SD-kaart. In het hoofdmenu komt bij die 14 uitleg monitor) een rood balletje te staan terindicatie dat er een nog Niet bekekenFoto is op opgeslagen.

• Op het LCD-schem verschijnt "INCOMING CALL". Klik op om met de bezoeker te praten, de groene hoorn verandert in een microfoon, u kunt nu spreken, druk op en de bezoeker kan waar praten. Klik op om u maakt een Foto, deze worden opgeslagen in het interne geheugen van de monitor. Druk op om het gesprek tebeeindigen.
• Om een video vast te leggen moet er een micro SD-kaart geplaats+zijn (zie 18 uitleg monitor). Klik op u maakt een video, deze worden opgeslagen op de SD-kaart. In het hoofdmenu komt bij die 10 uitleg monitor) een rood balletje te staan ter individatie dat er een nog nicht bekeken video is op opgeslagen.
• De monitor keertteringuaderestand-by-standalsernaafloopvan het belsignaal niemand antwoordt.De tijd die u heeft om te antwoorden kunt u instellen bij Melodie Lengte" bij Instellingen (zie uitleg monitor 7)
• Indien u een eletrische deuropener heegt aangesloten, drukt u op tiden het beantwoorden van de oproep om de deur te ontgrendelen, klik op om de poort te ontgrendelen.

9. Aanpassen volume, kleur, helderheid, contrast en zoom

In het hoofdmenu (zie 8 uitleg monitor)(Intu kiezen voor "Naar buiten kijken".Door in het beeld te klikken kun u het scherm maar volledig (full screen) schakelen, nogmaals klikken en het schermGaat weer terug. Klik in dit scherm op u kunt hier het volgende aanpassen;

kleuren, wielderheid, contrast, volume. Druk op min (-) of plus (+) om te wijzigen.

00+

10. Afwezigheidsassistent / Voicemail

U kunt de afwezigheidsassistent aan zetten in het instellingsmenu. Druk op (zie 7 uitleg monitor) en swipe omhoogd om maar de 2^de pagina te gaan en zet de afwezigheidsassistent "Auto Leaving Message" aan (enable). Als er nu aangebeld worden is na het belsignaal een meldtekst te horen waarna de bezoeker een boodschap van circa 20 seconden kan acheterlaten, hierna is nog een eindtekst te horen. Zowel de begintekst als de de eindtekst konnen door u zichl opgenomen en toegekend worden aan de afwezigheidsassistent. In hoofdstuk 11 leest u hoe u dit doet.

11. Inspreken meldteksten

Om gebruik te makes van deze functie moet er een micro SD-kaart geplaatst zich. De default meldteksten staan op het interne geheugen van de monitor en+kennen Niet gewijzigd worden.

• Druk op , spreek uw begintekst in: "Wij+zijn Niet thus....." en druk nogmaals op om te stoppen.
  Herhaal dit voor de eindtekst: "Wij nemen zo snel möglichk contact met.....
• In het hoofdmenu bij message (zie 13 uitleg monitor) komt een rood balletje te staan ter individatie dat er十几年e berachten zich ingesproken.
• Klik op message en selecteer de door u opgenomen begintekst. Zodra de begintekst te horen is klicht u in dit scherm op voor het configureren van de afwezigheidsassistent.
  Wijzig nu eerst de default van systemeennaar gebruiker (system aaner user)
  Kieservolgens voor begintekst (beginning tone)
• Gatering naar de opgenomen teksten en selecteer uw eindtekst. Zodra de begintekst te horen is klikt u in dit scherm op voor het configureren van de afwezigheidsassistent.
• In de regel waar u zojuist gekozen hebt begintekst (beginning tone), selecteert u nu eindtekst (ending tone).
• U kunt hier ook het volume van de afwezigheidsassistent instellen.

12. Instellingsmenu

In het instellingsmenu können de volgende instellenen en functies geactiveerd en/of gedeactiveerd worden.

TAAL	Kies uw taal
NIET STOREN	Volume aan/uit bij interne oproep
KAN WORDEN AFGELUISTERD	Luisteren wat er in andere ruimte gebeurt
SLOT VIA MONITOR	Gelijk openen of eerst beantwoorden (groene hoorn) en dan openen.
POORTSTATUS	Deur 2 / CCTV 1 / CCTV 2
LOCATIE MONITOR	Kamer 1
FABRIEKSINSTELLINGEN	Terugzettenaar fabrieksinstelleningen
FORMAT FLASH	Formateren van het interne geheugen
FORMAT SD-KAART	Formateren SD-kaart
KOPIER NAAR SD-KAART	Kopieëren van intern (flash) maar SD-kaart
AUTOMATISCH FOTO	Automatisch Foto makebij oproep
AUTOMATISCH BERICHT ACHTERLATEN	Aan / Uit (default tekst – zelf inspreken)
SCREENSAVER TIJD	30 sec. / 1aar
FIRMWARE VERSIE	V- . - - - . - - - . - - -

DVR	Aan / Uit
FRAME RATE	5 - 10 - 15 - 20 - 25
RESOLUTIE	640 x 480 - 1280 x 720 - 1920 x 1080
BEWEGINGSDetectIE	Uit - Laag - Normaal - Hoog
BEGIN TUJD	06 : 00
EIND TUJD	06 : 00
OPNAME LOCATIE	Deur 1
SCREENSAVER TUJD	Aan = Klok Uit = Standby modus
SCREENSAVER - MOTION	Aan = Monitor schakelt aan Uit = Standby modus

ACTUELE TIOD INSTELLING	Uur - Minuut - Seconde
ACTUELE DATUM INSTELLING	Dag - Maand - Jaar
ALARM MELODIE KEUZE	Kiezen 1 - 13
ALARM 1	Uit / Altijd / Per dag - 06 : 00
ALARM 2	Uit / Altijd / Per dag - 06 : 00
ALARM 3	Uit / Altijd / Per dag - 06 : 00
ALARM 4	Uit / Altijd / Per dag - 06 : 00

MELODIE LENGTH	5-10-15-20-25-30-35-40-45-50-55-60sec.
MELODIE VOLUME	00 = Uit / 09 = Hoogste volume
DEUR 1 MELODIE KEUZE	Kiezen 1 - 13
DEUR 2 MELODIE KEUZE	Kiezen 1 - 13
INTERCOM 1 MELODIE KEUZE	Kiezen 1 - 13
MELODIE HERHALEN	Aan / Uit
Nacht MODUS 22:00 07:00u	Melodie volume automatisch verlaagduitar keuze 00 = Uit / 05 = Hoogste volume

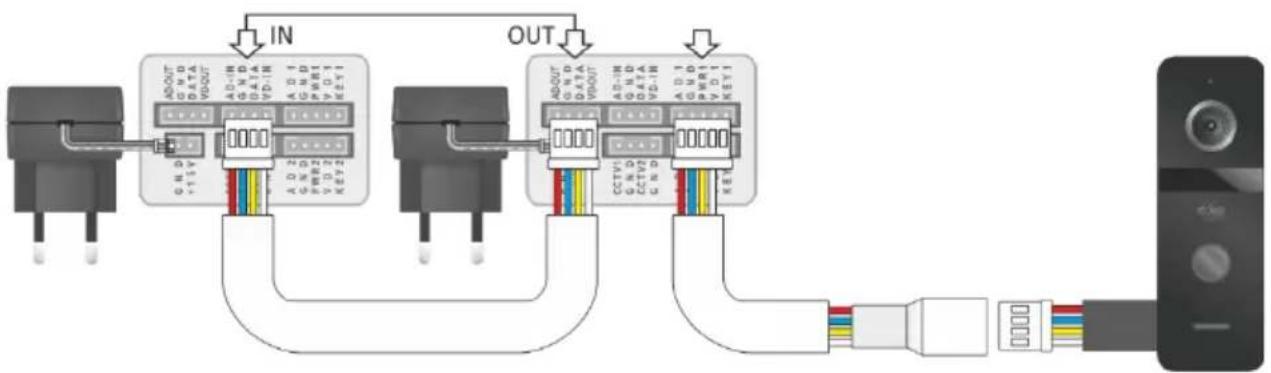

13. Aansluitschema extra monitor en deuropener

Dit is het aansluitschema's voor extra monitoren en deursloten. Een optionele extra monitor worden geleverd met adapter, kabel en montage materiaal.

Een elektrische deuropener met een eigén voeding (AC/DC 5V ~ 24V) kan via de beldrukker/camera aangesloten worden. In het zakje montage materiaalzie hfst 2. Wat zit er in de doos / 7d, zit een aansluitsnoertje met stekker dat u op de aansluiting voor de deuropener kunt inpluggen.

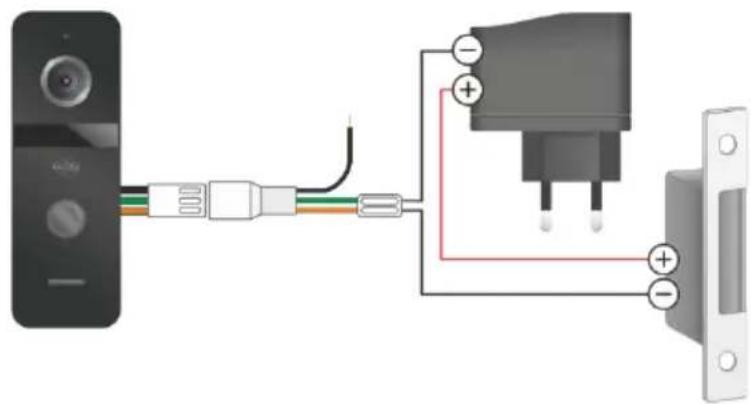

Erijken 2 mogelijkheden:

Dit zijn elekrtische deuropeners, bij activering komt er stroom op de deuropener waar bij deschoolen van de deuropener vrijkomt en de deur geopend kan worden.

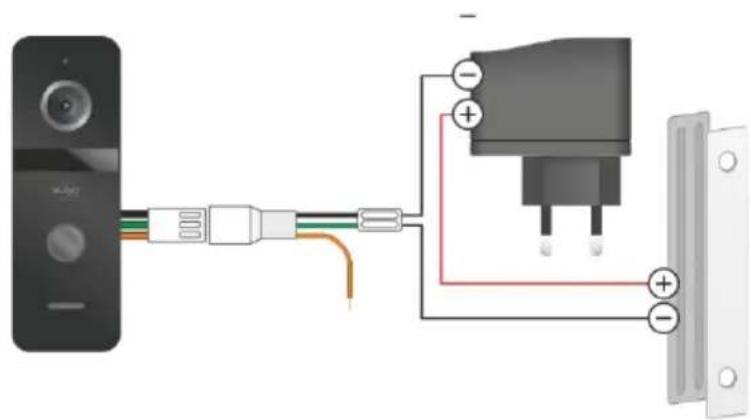

2.NO (normally opened/ spanningsloos ontrendeld)

Dit zich magneetsloten, bij activering valt de stroom weg waardoor de magneet zich kracht verleist en de deur geopend kan worden.

Opmerking

De blanke ader van de draad die nicht gebruikt wordenkestunt u met een stukje plakband afplakken.

14. Verantwoording

ELRO is op geen enkele manier verantwoordelijk voor schade ontstaan door montage/installatie. Raadpleeg bij twijfel.altijd een vakkundige/professional

15. Waarschuwingen

• Steek stekkers nicht tegelijkertijd in het stopcontact. Dit kan abnormale warmte produceren of brand veroorzaken.
  Maak geen verbinding met andere producten tijdens het gebruik. Dit kan storingenveroorzaken.

• Gebruik geen water, verdunner of een wasmiddel dat gebruikt worden om olieproducten te wassen wanner u de buitenkant wast. Zorg ervoor dat u het wast met een droge doek om defecten of elektrische schokken te voorkomen.

• Installeer het product Niet op een vochtigeplaats. het kan een elektrische schok of een brand veroorzaken.
• Trek het snoer Niet met geweld uit het stopcontact. Als het snoer beschadigd is, kan dit brand of een elektrische schok veroorzaken.
• Steek de stekker Niet met een natte hand in het stopcontact. Dit kan een elektrische schok veroorzaken.
• Demonteer, repareer of wijzig het product Niet. Dit kan brand, een elektrische schok of een verwonding veroorzaken als gevolg van een storing in het product.
• Gebruik geen wisselstroomonderbreker. Dit kan een elektrische schok veroorzaken.
• Als de gaten in het stopcontact groter zijn dan normalaal, steek de stekker dan Niet in het stopcontact. Dit kan een elektrische schok of brand veroorzaken.
  Zorg ervoor dat er geen stof of vreemde stoffen op het product worden verzameld.
• Zorg ervoor dat er geen vreemde stoffen in het producterechtkomen. Dit kan een storingveroorzaken.
• Plaats geen zware voorwerpen op het product. Het kan een storing veroorzaken.
  Haal het product Niet uit elkaar en zorg dat het Niet worden beschadigd.
  Vermijd directe zonnestralen van de verwarmingstoestellen bij de installmentie.
• Installee het product op een vlakke en stabiele plaat. Anders werkt het möglichk Niet goed.
• Trek aan de stekker als het product langearend Niet worden gebruikt.
• Als het producteen vreemd geluid produeert, moet u de stekker onmiddelijk uittrekken en contact opnemen met het servicecentrum.

16. Specificaties

Monitor
Stroomvoorziening	DC15V/0.8A
Stroomverbruik	9W (max) 2.5W (rust)
Werktemperatuur	0°C / +40°C
Luchtvochtigkeit	0% - 95%
Display	7" (800x480pixels)
Ondersteuning ingangssignaal CVBS	AHD / CVI / TVI (tot 1080P)
Aansluiting	4-aderig
Afmeting	186mmx127mmx19mm
Gewicht	430 gram
Beldrukker/camera
Camera	1/3” Color CMOS
FOV Kijkhoek	110°
Nachtzicht	IR
Stroomvoorziening	DC10-15V
Stroomverbruik	2.5W
Werktemperatuur	-30°C / +60°C
Waterdichtheid	IP66
Behuizing	Metaal / Vandalismebestendig
Resolutie	800 TVL / 1080P
Aansluiting	4-aderig
Afmeting	132mm x 46mm x 16mm
Gewicht	200 gram

17. Symbolen

Recycling en afvoer: Het WEEE-symbool betekent dat dit product en de batterijen geschienen van huishoudelijk afval moeten worden afgevoerd. Als dit product het einde van zich levensduur bereikt, breng je het maar een aangewezen afvalinzamelpunt in de buurt om een veilige afvoer of recycling te garanderen. Bescherm milieu en volks gezondheid, ga verantwoordelijk met tatsächlijke hulpbronnen om!

Lees de handleiding voor gebruik en bewaar hem op een veilige plek voor toekomstig gebruik en onderhoud.

Garantie bezoek www.elro.eu

ELRO Europe | www.elro.eu

Postbus 9607 - Box E800

1006 GC Amsterdam - The Netherlands
