BEDIENUNGSANLEITUNG PV40P1M2 ELRO

BEDIENUNGSCANLEITUNG

HD-VIDEO TÜRSPRECHANlage

1 WOHNUNG

PV40-P1M1

1. Eigenschaften & Funktionen 2
2. Lieferumfang. -2-
3. Überblick Klingelknopf / Kamera
4. Installation Klingelknopf / Kamera über die Außenwand
5. Installation Bildschirm. -4-
6. Schaltplan. 4
7. Monitor-Erklärung.
8. Eingehenden Anruf beantwerten
9. Lautstärke, Farbe, Helligkeit, Kontrast und Zoom anpassen -7
10. Abwesenheitsassistent / Sprachnachtricht
11. Einsprechen Mitteilungsbotschaft
12. Einstellungsmenu 8
13. Anschlussschema für zusätzlichen Monitor und Turroffner -9-
14. Verantwortung. - 10
15. Warnungen - 10
16. Technische Daten. - 11
17. Symbolen.. 12 -

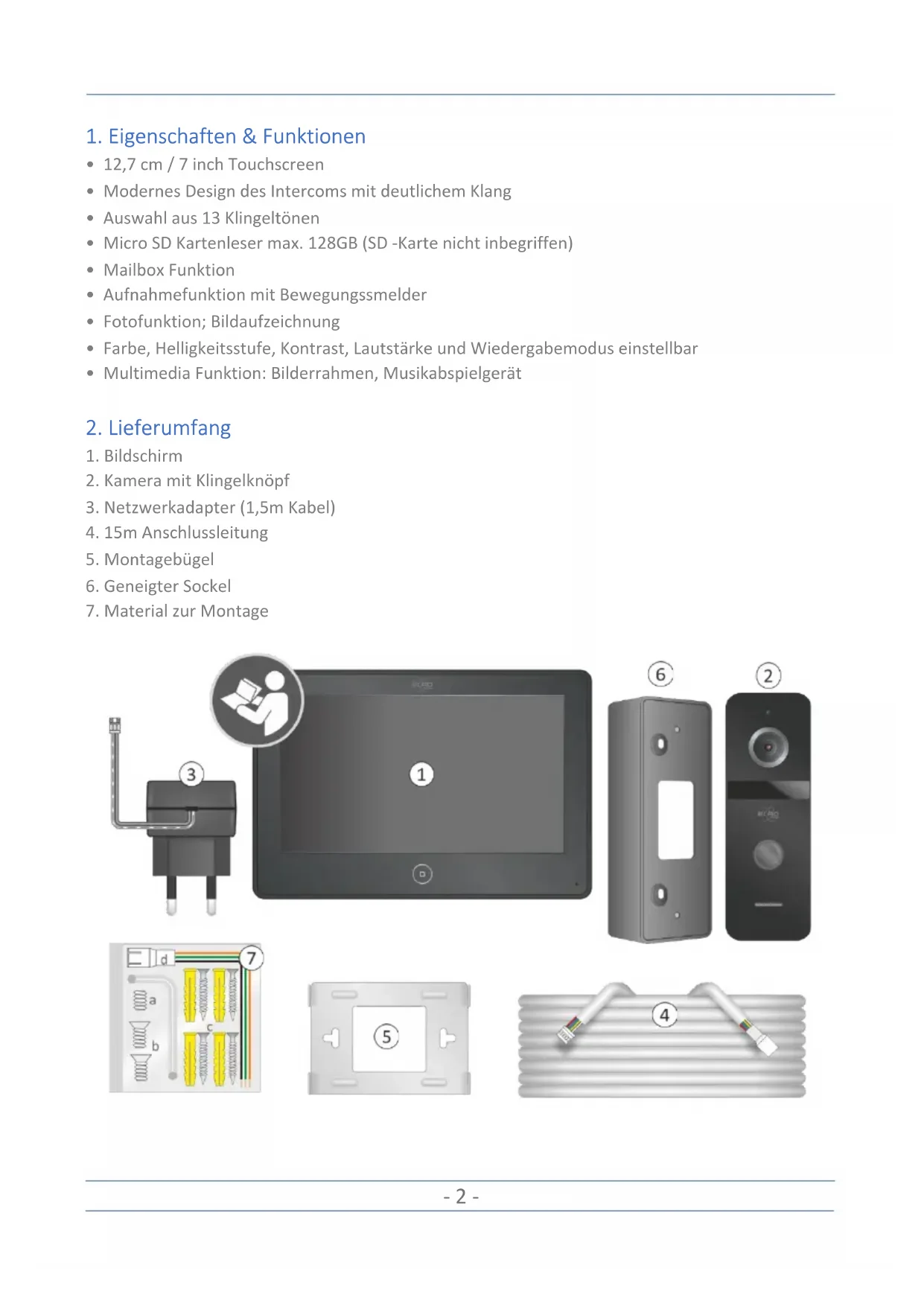

1. Eigenschaften & Funktionen

• 12,7 cm / 7 inch Touchscreen
• Modernes Design des Intercoms mit deutlichem Klang
• Auswahl aus 13 Klingeltönen
• Micro SD Kartenleser max. 128GB (SD -Karte nicht inbegriffen)
• Mailbox Funktion
• Aufnahmefunktion mit Bewegungssmelder
• Fotofungktion; Bildaufzeichnung
  Farbe, Helligeitsstufe, Kontrast, Lautstärke und Wiedergabemodus einstellbar
• Multimedia Funktion: Bilderrahmen, Musikabspielgerät

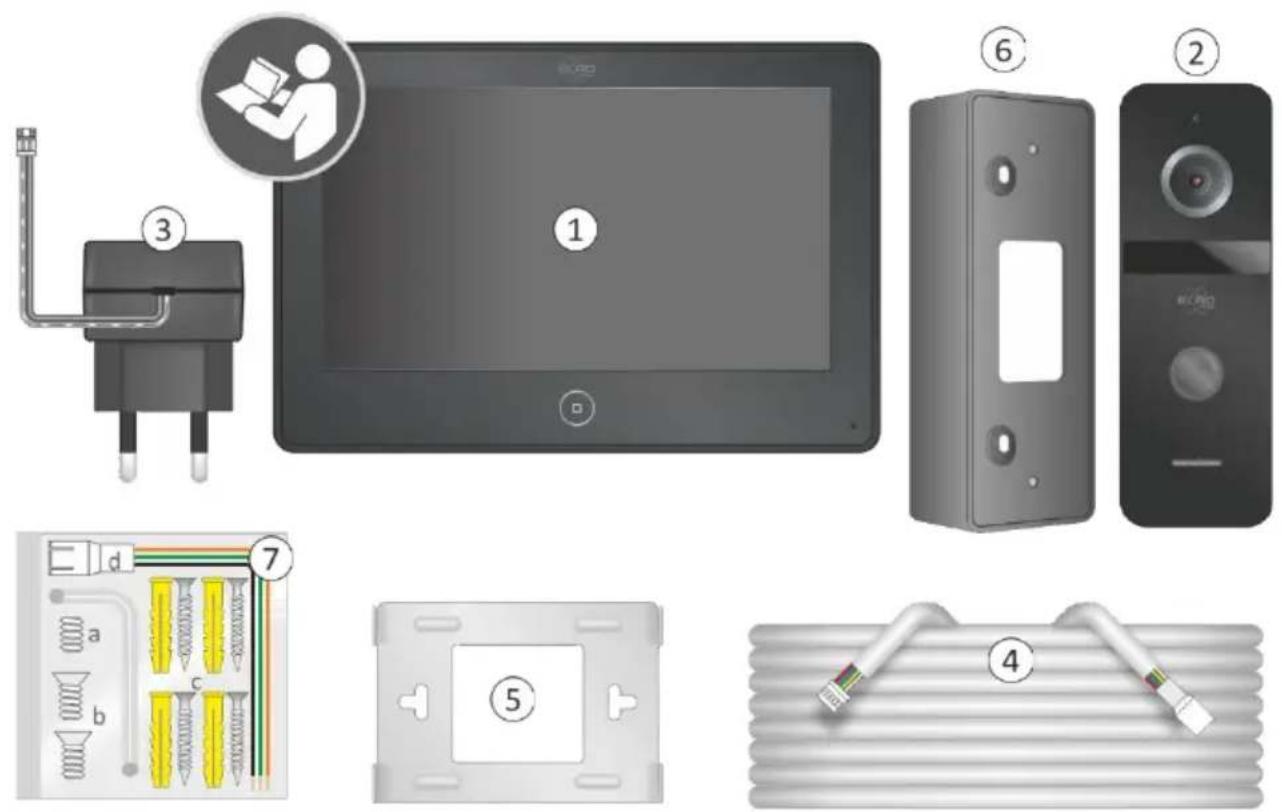

2. Lieferumfang

1. Bildschirm
2. Kamera mit Klingelknöpf
3. Netzwerkadapter (1,5m Kabel)
   4.15m Anschlussleitung
4. Montagebügel
5. Geneigter Sockel
6. Material zur Montage

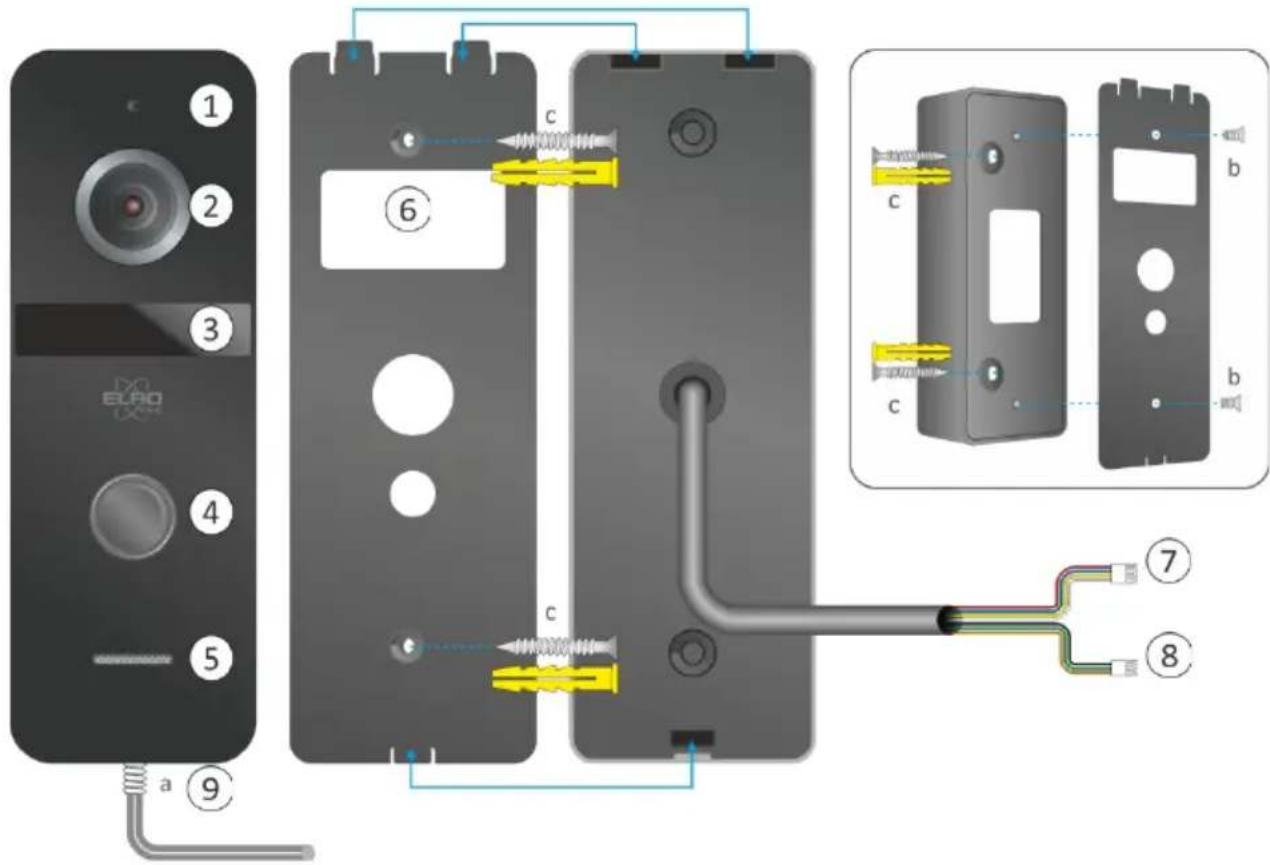

3. Überblick Klingelknopf / Kamera

1. Mikrofon

2. Klingelknöpfe

3. Monitor-Verbindung

4. Kamera 5. Lautsprecher 8. Turoffner-Anschluss

5. Nachtsichtfunktion 6. Befestigungsplatte 9. Inbusschraube + Schlüssel

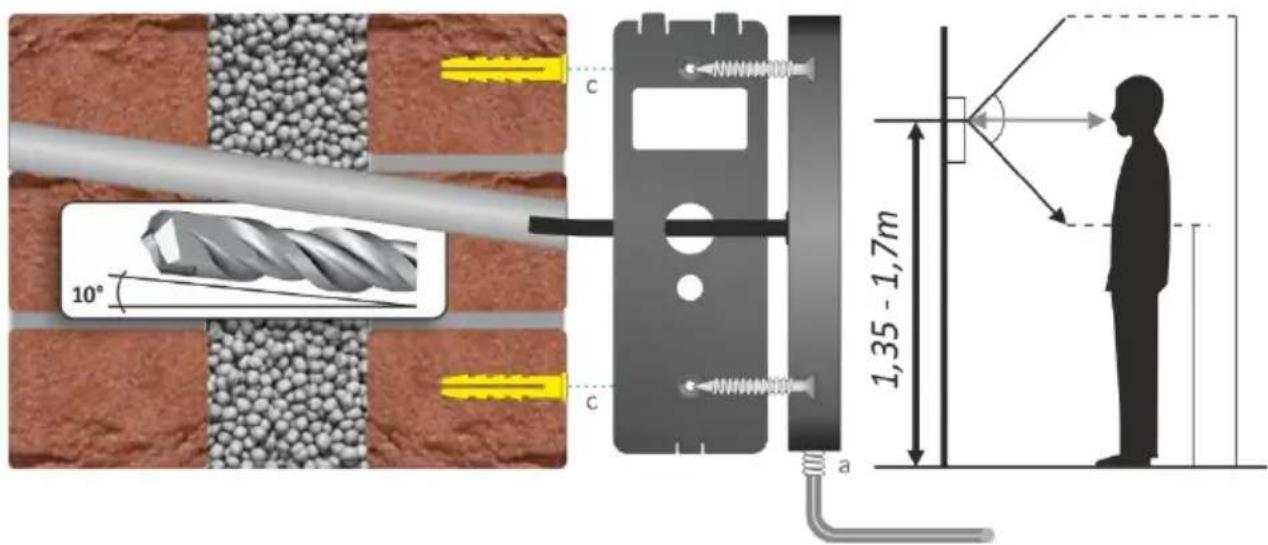

4. Installation Klingelknopf / Kamera über die Außenwand

Entfernen Sie den Inbusschraube (a) an der Unterseite, Sie konnen nun die Montageplatte entfernen. Die Montageplatte muss in einer Höhe von 1,35 - 1,7 Metern montiert werden.

Für das Kabel der Außeneneinheit ist ein Loch mit einem Durchmesser von 16 mm etwa 10 Grad schrag nach oben erforderlich. Wir empfehlen, einen 5/8'' -PVC-Schlauch in das gebohrte Loch zu legen. Führten Sie das Kabel des Glockendrückers durch das Rohr.

Befestigung über Turpfosten/Rahmen

Wenn Sie durch Holz bohren müssen, können Sie einen Bohrer mit einem Durchmesser verwenden, der dem der Plug & Play-Stecker des Kabels entspricht.

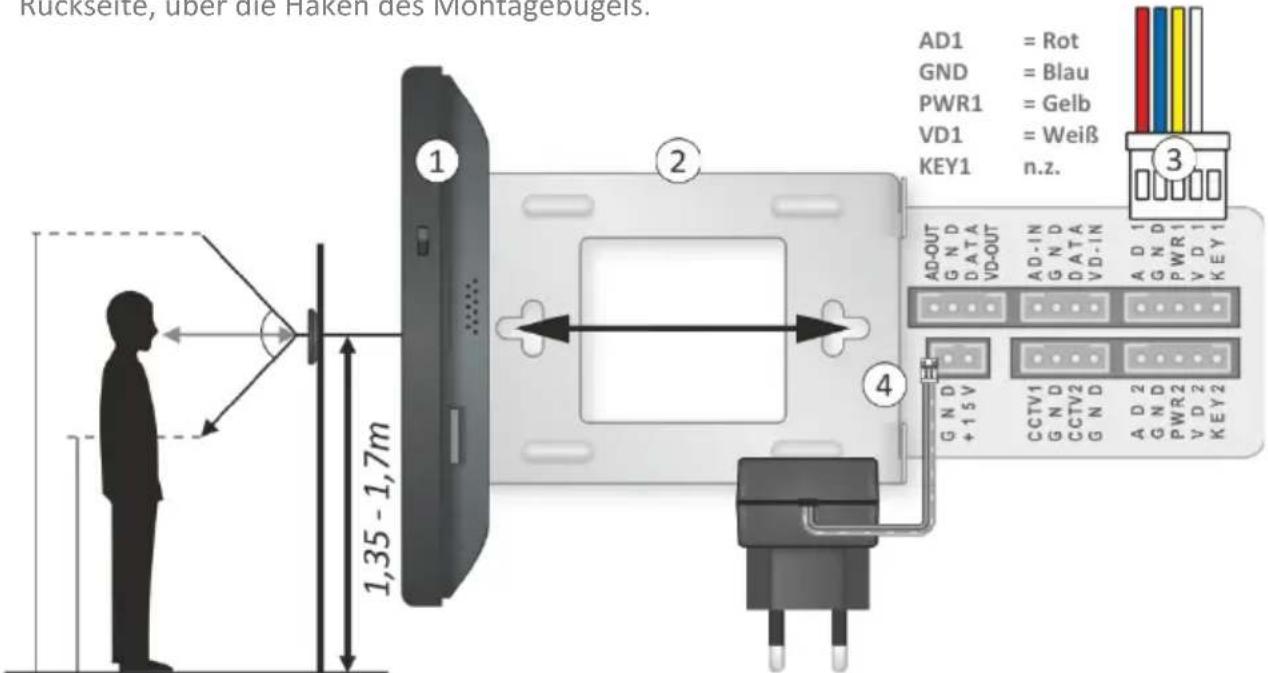

5. Installation Bildschirm

Die optimale Befestigungshöhe (1) des Bildschirms, die große ihrer Familienmitglieder in Acht nehmend, liegt zwischen 1,35 und 1,70 Meter.

1. Befestigen Sie den Montagebügel (2) an der von Ihnen gewählten Stelle und Höhe.
2. Schlieben Sie das Kabel an den Monitor in der Buchse oben rechts an (3).
3. Stecken Sie den Adapter in den Anschluss links unten am Bildschirm (4) und in eine Steckdose.
4. Schieben Sie den Bildschirm vorsichtig (beachten Sie die Kabel!) mit den 4 Schlitzen auf der Rückseite, über die Haken des Montagebügels.

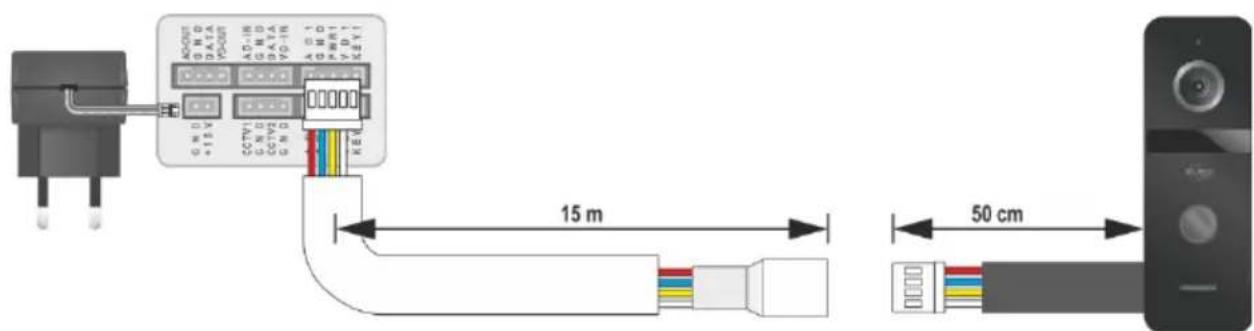

6. Schaltplan

Zur Unterstützung bei der Installation führen Sie nachstehend den Schaltplan.

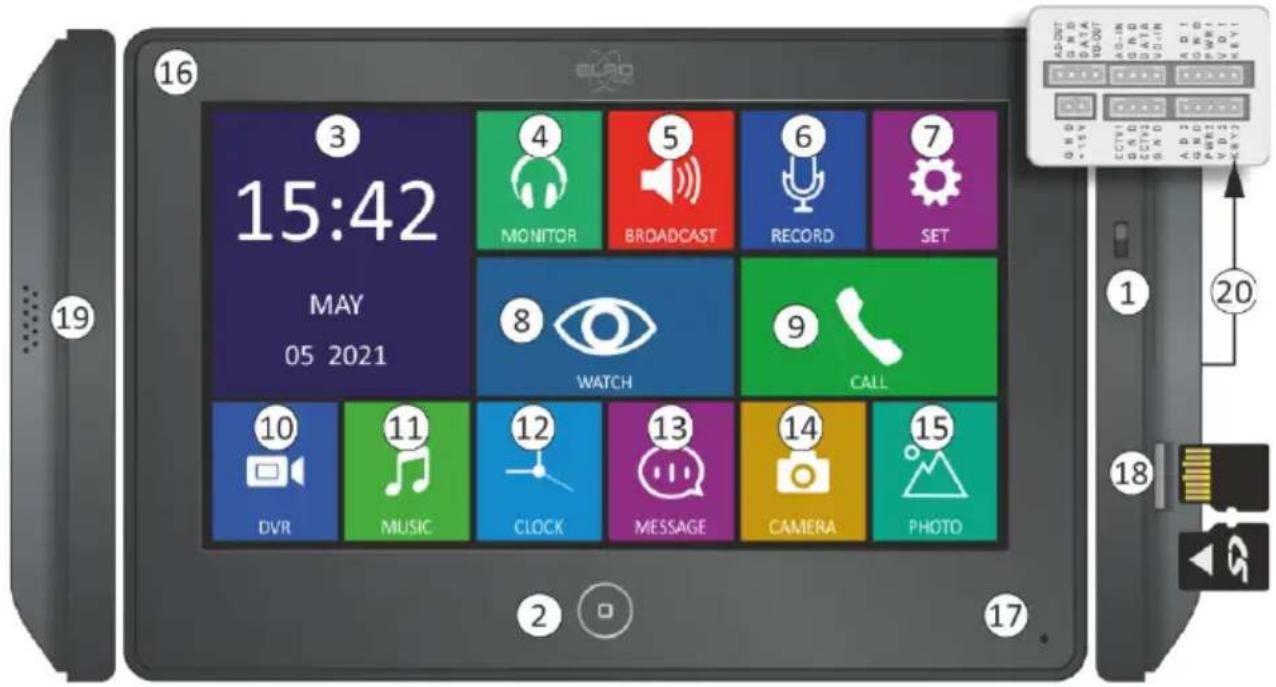

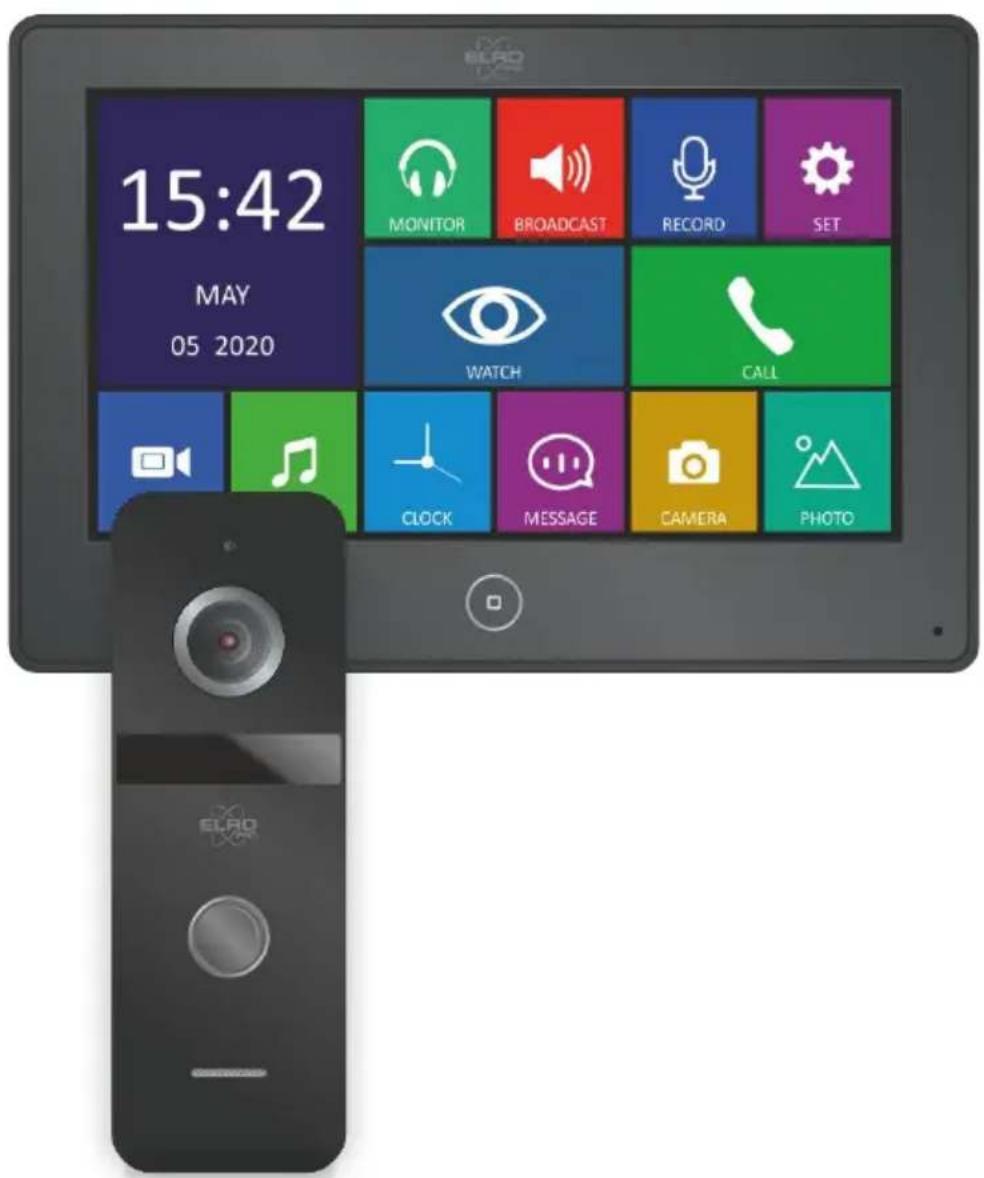

7. Monitor-Erklärung

1. An-/Ausschalter
2. Drucken Sie hier um vom Standby-Modus ins Hauptmenu zu gelangen.
3. Uhrzeit und Datum
4. Es ist möglich ein Geschäft in einem Zimmer mit einem 2. Bildschirm abzuhoren.
5. Sprechen mit anderen Bildschirmen/Zimmern, Sie konnen direkt sprechen.
6. Nachricht einsprechen
7. Einstellungen
8. Nach "draußen" gucken
9. Andere Bildschirme in anderen Zimmern anrufen
10. Eine Aufzeichnung ansehen, drücken Sie auf m die Lautstärke anzupassen. Um zu loschen drücken Sie auf wahlen Sie eine Daten und drücken Sie erneut auf und Bestätige.
11. Musikdateien abspielen, drücken Sie auf um die Lautstärke anzupassen. Zum loschen drücken Sie auf wahlen Sie eine Datei und drücken Sie erneut auf und Bestätige.
12. Kalender und Uhrzeit anziegen
13. Es wurde eine Nachricht für Sie hinterlassen, drücken Sie auf um die Lautstärke anzupassen. Zum Löschen drücken Sie auf wahlen Sie eine Daten und drücken Sie erneut auf Bestätige.
14. Fotos anschauen die mit der Kamera des Klingelknopfes gemacht wurden. Zum Löschen drücken Sie auf wahlen Sie eine Datei und drucken Sie erneut auf und Bestätige.
15. Multimediafotos anschauen über die Micro-SD-Karte.
16. LED Power Angabe

17. Mikrofon

18. Micro-SD-Kartenleser

19. Laatsprecher
20. Anschlusskonsole

21.

Anmerkung:

1. Beim Wiedergeben einer Datei:

a. Wischen Sie nach links / rechts auf dem Bildschirm um zur letzten /
nachsten Datei zu gelangen;
b. Wischen Sie nach oben um zurückzugehen;
c. Wischen Sie nach unten um die Lautstärke anzupassen

1. Im Menu Files wischen Sie die Dias nach oben / nach unten oder drücken Sie auf / um die letzte /{nachste Seite zu öffnen.

8. Eingehenden Anruf beantwarten

Wenn geklingelt wird, hört auch die Person an der Tur über die AuBeneinheit ein Tonsignal (Auswahl aus 13 Melodien) bis der Anruf angenommen wird. Die Dauer these Tonsignals kann zwischen 10 und 60 Sekunden eingestellt werden. Es wird automatisch ein Foto gemacht und im internen Speicher des Bildschirms gespeichert. Der interne (Flash-)Speicher hat eine Speicherkapazität von 100 Fotos. Die Fotos konnen auf die Micro-SD-Karte umgespeichert werden. Im Hauptmenü entscheidt ein (siehe auch 14 Erklärung Bildschirm) roter Punkt um anzugegeben, dass ein noch nicht angezeigtes Foto gespeichert wurde.

• Auf dem LCD-Bildschirm erscheint "INCOMING CALL". Drücken Sie auf um mit dem Besucher zu sprechen, der grüne Hörer wird ein Mikrofon und Sie konnen nun spre
  Drücken Sie auf um den Besucher wieder sprechen zu halten. Klichen Sie auf ein Foto zu machen, diesen wird im internen Speicher des Bildschirms gespeichert. Drücken Sie auf um das Geschäft zu beenden.
• Um ein Video aufzunehmen führen Sie eine Micro-SD-Karte einlagen (siehe auch 18 Erklärung Bildschirm). Drücken Sie auf im ein Video zu machen, diesen wird auf der SD-Karte gespeichert. Im Hauptmenu entscheidt ein (siehe auch 10 Erklärung Bildschirm) roter Punk um anzugegeben, dass ein noch nicht angezeigtes Video gespeichert wurde.
• Der Bildschirm Goes wieder in den Standby-Modus, wenn nach Beendigung des Klingeltons niemand Antwortet. Die Zeit, die Sie haben möchten um einen Anruf zu beantwerten, können Sie bei "Melodie Dauer" unter Einstellungen (siehe auch Erklärung Bildschirm 7) einstellen.
• Falls Sie einen elektrischen Türoffner angeschlossen haben, drücken Sie auf während sie den Anruf beantwerten um die Tur zu öffnen, drücken Sie auf das Tor zu öffnen.

9. Lautstärke, Farbe, Helligkeit, Kontrast und Zoom anpassen

Im Hauptmenu (siehe auch 8 Erklärung Bildschirm) konnen Sie "Nach draussen gucken" wahlen. Indem Sie im Bild drücken, konnen Sie den Bildschirm auf vollständig (full screen) schalten, nochmals drücken um den Bildschirm zu verkleinern. Drücken Sie in thisem Bildschirm auf Sie konnen hier Folgendes anpassen; Farbe Helligkeit Kontrast , Hautstärke .

Drücken Sie zum Ändern auf minus (-) oder plus (+).

10. Abwesenheitssassistent / Sprachnachricht

Sie können im Einstellungsmenu den Abwesenheitsassistent aktivieren. Drücken Sie auf (siehe auch 7 Erklärung Bildschirm) und wischen Sie nach oben um auf die 2. Seite zu gelangen und schalten Sie den Abwesenheitsassistent "Auto Leaving Message" ein (enable). Wenn nun geklingelt wird, ertont nach dem Klingelton eine Mitteilung, nach welcher der Besucher eine Nachricht von ca. 20 Sekunden hinterlassen kann, danach ertont eine Mitteilung zur Beendigung. Zowohl die Mitteilung zu Beginn als auch zur Beendigung kann von Ohneningesprochen werden und dem Abwesenheitsassistent zugeordnet werden. Im Kapitel 11 konnen Sielesen, wie das gehen.

11. Einsprechen Mitteilungsbotschaft

Um diese Funktion nutzen zu konnen, muss eine Micro-SD-Karte eingeführt sein. Die Default-Mitteilungsbotschaften stehen im internen Speicher des Bildschirms und konnen nicht verändert werden.

• Drücken Sie auf, sprechen Sie ihre Anfangsmittelung ein: "Wir sind nicht zu Hause ..." und drücken Sie erneut auf um zu beenden.
  Wiederholen Sie dies fur ihre Endmitteilung: "Wirnehmen so schnell wie möglich ...".
• Im Hauptmenü unter message (siehe auch 13 Erklärung Bildschirm) erscheint ein roter Punkt um anzuzeigen, dass neue Nachrichten eingesprochen wurden.
• Drücken Sie auf message und wahlen Sie die von Ihnen aufgenommene Anfangsbotschaft. Wenn die Mitteilung eront drücken Sie im Bildschirm auf zur Konfigurierung des Abwesenheitsassistenten.
• Ändern Sie nun erst den Default von System zu Benutzer (system zu user)
  Wahlen Sie danach Anfangsbotschaft (beginning tone)
• Kehren Sie darüber zur aufgenommenen Botschaft und wahlen Sie ihre Beendigungsbotschaft. Wenn die Anfangsbotschaft eront drücken Sie im Bildschirm auf zur Konfigurierung des Abwesenheitsassistenten.
• In der Zeile, in der Sie die Anfangsbotschaft (beginning tone) gewählt haben, wahlen Sie nun die Beendigungsbotschaft (ending tone).
• Sie können hier auch die Lautstärke des Abwesenheitsassistenten regeln.

12. Einstellungenmenu

Im Einstellungsmenu können die folgenden Einstellungen und Funktionen aktiviert und /oder deaktiviert werden.

SPRACHE	Wählen Sie ihre Sprache
STÖRE NICT	Lautstärke ein/aus für internen Anruf
KANN ÜBERWacht WERDEN	Hören, was in anderen Räumen passiert.
MONITOR ENTSPERREN	Sofort öffnen oder zuerstCNTwerten (grüner Hörer) und dann öffnen.
PORT STATE	Tür 2 / CCTV 1 / CCTV 2
GERÄTEADRESSE	Zimmer 1
WERKSEINSTELLUNGEN	Wiederherstellen der Werkseinstellungen
FORMAT FLASH	Formatieren des internen Speichers
SD-KARTE FORMATIEREN	SD-Karte formatieren
DATEI AUF SD-KARTE KOPIEREN	Kopieren von internem (Flash) auf SD-Karte
AUTO CAPTURE Menge	Automatische Fotoaufnahme bei Anruf
AUTOMATISCHE NACHRICHT HINTERLASSEN	Ein / Aus (Standardtext - Aufzeichnung)
SCREENSAYER ZEIT	30 Sek. / 1 Uhr
FIRMWARE VERSION	V- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V= . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. V= . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V = . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V= . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V= . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V= . . . . . . . . . . . . . . . . . . . V= . . . . . . . . . . . . V= . . . . . . . . . . V= . . . . . . . . . V= . . . . . . . V= . . . . . . V= . . . . . V= . . . . . V= . . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . . . V= . . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= . V= V= . V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= v= V= . V= . V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= v= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= V= √ =

DVR	Ein / Aus
RAHMEN-RATE	5 - 10 - 15 - 20 - 25
AUFLösUNG	640 x 480 - 1280 x 720 - 1920 x 1080
BEWEGUNGSERFASSUNG EMPFINDLICHKEIT	Aus - Niedrig - Normal - Hoch
ANFANG ZEIT	06 : 00
ENDE ZEIT	06 : 00
AUFNAHMEORT	Tür 1
SCREENSVER ZEIT	Ein = Uhr Aus = Standby modus
BEWEGUNGS SCREENSAVER	Ein = Monitor schaltet ein Aus = Standby modus

SYSTEMZEITEINSTELLUNG	Stunde - Minute - Sekunde
EINSTELLING DES SYSTEMDATUMS	Tag - Monat - Jahr
ALARM MELODIE TYP	Wählen 1 - 13
WECKER 1	Aus / Immer / Tagsüber - 06 : 00
WECKER 2	Aus / Immer / Tagsüber - 06 : 00
WECKER 3	Aus / Immer / Tagsüber - 06 : 00
WECKER 4	Aus / Immer / Tagsüber - 06 : 00

MELODIE DAUER	5-10-15-20-25-30-35-40-45-50-55-60sec.
MELODIE LAUTSTÄRKE	00 = Aus / 09 = Höchste Lautstärke
TÜR 1 MELODIE WÄHLEN	Wählen 1 - 13
TÜR 2 MELODIE WÄHLEN	Wählen 1 - 13
INTERKOM 1 MELODIE WÄHLEN	Wählen 1 - 13
RING WIEDERHOLEN	Ein / Aus
NACHT MODUS 22:00 07:00u	Automatisch reduzieren: optional 00 = Aus / 05 = Höchste Lautstärke
MELODIE-LAUTSTÄRKE

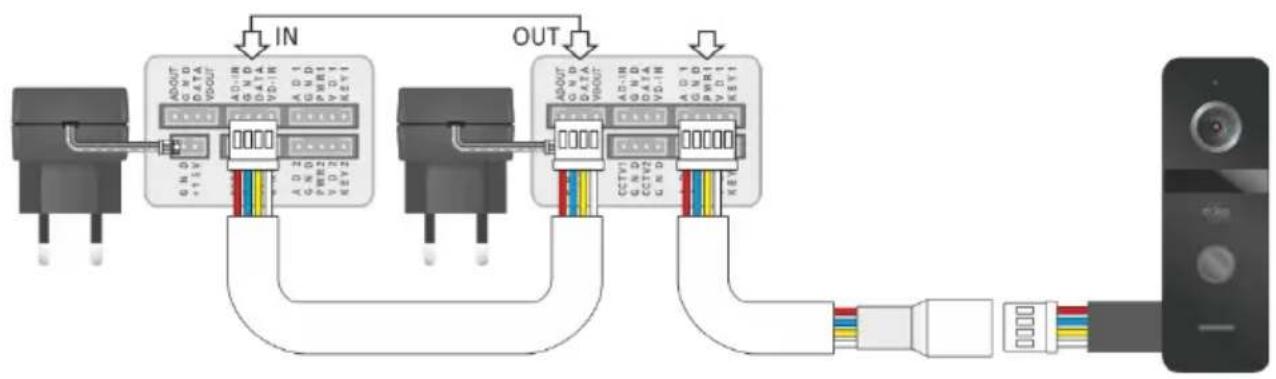

13. Anschlussschema für zusätzlichen Monitor und Türoffner

Dies ist der Schaltplan für zusätzliche Monitore und Turschlösser. Ein optionaler zusätzlicher Monitor wird mit Adapter, Kabel und Montagematerial geleiefert.

Ein elektrischer Türoffner mit eigener Stromversorgung (AC/DC 5V ~ 24V) kann über den Klingeltaster/die Kamera angeschlossen werden. In der Tasche Befestigungsmaterial siehe Kapitel 2. Lieferumfang/7d befindet, ist ein Anschlusskabel mit Stecker, das Sie in den Anschluss für den Türoffner stecken können.

Es gibt 2 Möglichkeiten:

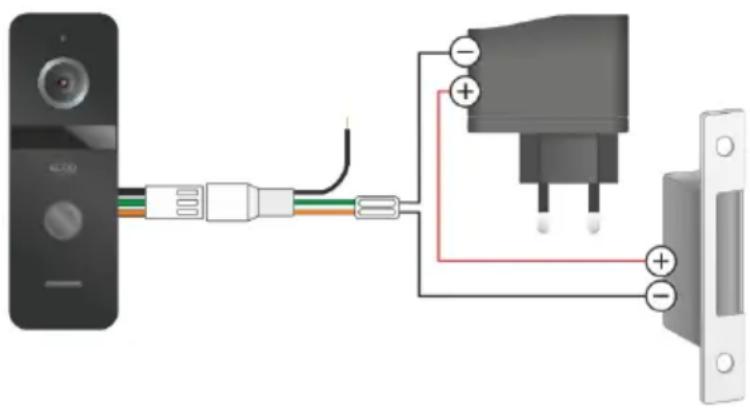

1. NC (normalerweise geschlossen/entregt)

Hierbei handelt es sich um elektrisch betriebene Türoffner, bei denen Aktivierung Energie an den Türoffner angelegt wird, wo sie auf dem Schoß des Türoffners freigegeben wird und die Tur geöffnet werden kann.

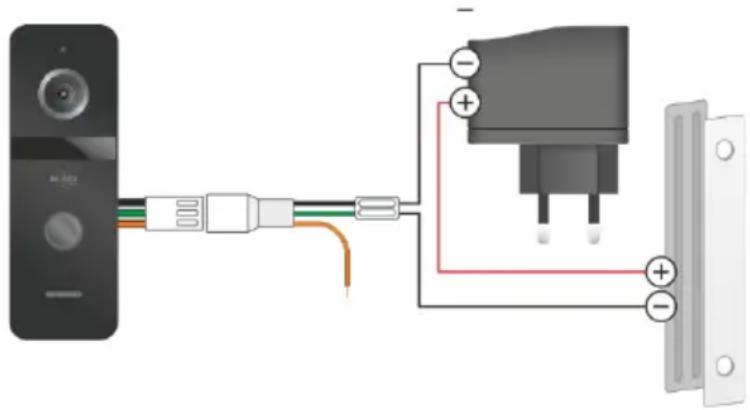

2.NO (normal geöffnet/ Spannung entriegelt)

Dabei handelt es sich um Magnetverriegelungen, beideren Aktivierung der Strom verloren Goes, wodurch der Magnet seine Kraft verliert und die Tursich {.

Hinweis

Der blanke Draht, der nicht verwendet wird, kann mit einem Stück Klebeband abgeklebt werden.

14. Verantwortung

ELRO ist in keinster Weise verantwortlich für Beschädigung während der Befestigung / Installation. Ziehen Sie im Zweifelsfall einen Fachmann zu Rate.

15. Warnungen

• Stecken Sie Stecker niemals gleichzeitig in die Steckdose. Dies kann abnormale Wärme erzeugen und Brand verursachen.

• Stellen Sie keine Verbindung mit anderen Produkten her während der Nutzung. Dies kann Störungen verursachen.

• Verwenden Sie kein Wasser, Verdünnungsmittel oder ein Putzmittel, das benutzt wird um Ölprodukte zu reinigen, wenn Sie die Außenseite reiningen. Reinigen Sie das Gerät mit einem trockenen Tuch um Defekte und Stromschäge zu vermeiden.

• Installieren Sie das Produkt nicht an feuchten Stellen. Dies kan Stromschlagen oder Brandverursachen.
• Ziehen Sie den Stecker nicht mit Gewalt aus der Steckdose. Wenn das Kabel beschädigt ist, kann dies Brand oder einen Stromschlag verursachen.
• Stecken Sie den Stecker nicht mit feuchten Händen in die Steckdose. Dies kann einen Stromschlag verursachen.
• Entfernen, reparieren oder verändern Sie nichts am Gerät. Dies kann Brand, einen Stromschlag oder Verletzungen verursachen als Folge einer Störung im Gerät.
  Benutzen Sie keinen Wechselstroomunterbrecher. Dies kann einen Stromschlag verursachen.
• Wenn die Löscher in der Steckdose größere sind als gewöhnlich, stecken Sie dann den Stecker nicht in die Steckdose. Dies kann einen Stromschlag oder Brand verursachen.
  Sorgen Sie davon, dass sich kein Staub oder andere Stoffe auf dem Gerät ansammeln.
• Sorgen Sie damit, dass keine anderen Stoffe ins Gerät gelangen können. Dies kan eine Störung verursachen.
• Legen Sie keine schweren Gegenstände auf das Gerät. Dies kann eine Störung verursachen.
  Zerlegen Sie das Gerät nicht in Einzelteile und sorgen Sie damit, dass es nicht beschädigt wird.
• Vermeiden Sie direkte Sonneneinstrahlung auf die Heizgeräte bei der Installierung.
• Installieren Sie das Gerät auf einem flachen und stabielen Untergrund. Ansonsten kann das Funktionieren des Geräts negativ beeinflusst werden.
  Ziehen Sie den Stecker aus der Steckdose, wenn das Gerät langfristig nicht benutzt wird.
• Wenn das Gerät ein seltsames Gerausch macht,ziehen Sie direkt den Stecker aus der Steckdose und benachrichtigen Sie das Servicezentrum.

16. Technische Daten

Bildschirm
Stromversorgung	DC15V/0.8A
Stromverbrauch	9W (max) 2.5W
Arbeitstemperatur	0°C / +40°C
Luftfeuchtigkeit	0% - 95%
Display	7'' (800x480pixels)
Unterstützung Eingangssignal CVBS	AHD / CVI / TVI (tot 1080P)
Anschluss	4-adrig
Größe	186mmx127mmx19mm
Gewicht	430 Gramm

Klingelknopf / Kamera
Kamera		1/3" Color CMOS
FOV Blickwinkel		110°
Nachtsichtfunktion		IR
Stromversorgung		DC10-15V
Stromverbrauch		2.5W
Arbeitstemperatur		-30°C / + 60°C
Wasserdichtigkeit		IP66
Gehäuse		Metall / vandalismusbeständig
Auflösung		800 TVL / 1080P
Anschluss		4-adrig
Größe		132mm x 46mm x 16mm
Gewicht		200 Gramm

17. Symbolen

Recycling und Rückführung: Das WEEE-Symbol zeigt an, dass these Gerät und die Batterien getrennt vom Haushaltsmüll zurückgebung werden müssen. Wenn das Gerät das Ende seiner Betriebsdauer erreicht hat, bringen Sie es dann zu einer dazu bestimmen Abfallsammelstelle in ihrer Höhe um eine sichere Rückführung oder Recycling zu gewährleisten. Schützen Sie die Umwelt und die Volksgesundheit, gehen Sie verantwortlich mit unseren Resourcen um!

Lesen Sie die Gebrauchsanweisung vor Gebrauch und bewahren Sie diese an einer sicheren Stelle für zukünftige Nutzung und Wartung.

Garantie schauen Sie unter www.elro.eu

ELRO Europe | www.elro.eu

Postbus 9607-Box E800

1006 GC Amsterdam - The Netherlands
