Type product	Multi-split airconditioner (multi-zone)
Merk	Qlima
Model	SM52 Multi
Binnenunits	2× SM5225 + 1× SM5232
Elektrische voeding	220-240 V~ / 50 Hz
Koelmiddel	R32 (GWP = 675)
Werkingsmodi	Automatisch, Koelen (COOL), Verwarmen (HEAT), Ontvochtigen (DRY), Ventileren (FAN)
Speciale functies	Slaap, Turbo, Swing, Timer (aan/uit), Fresh, Stil, Zelfreiniging
Afstandsbediening	Met LCD-scherm, AAA/LR03-batterijen, bereik 6-7 m
Bedrijfstemperatuur	Koelen: bin. 17-32°C, buit. -25-50°C; Verwarmen: bin. 0-30°C, buit. -15-30°C; Ontvochtigen: bin. 10-32°C, buit. 0-50°C
Luchtfilter	Wasbaar schermfilter; actiefkoolfilter en HAF-filter (vervanging aanbevolen 2 keer per seizoen)
Reiniging	Filter elke 2 weken reinigen; frontpaneel verwijderbaar en wasbaar met water
Garantie	24 maanden op het materiaal, 48 maanden op de compressor
Veiligheid	Compressorbeveiliging (3 min), koude lucht beveiliging, automatisch ontdooien, detectie van koelmiddellekkage, automatische uitschakeling bij stroomuitval
Professioneel onderhoud	Installatie en jaarlijks onderhoud verplicht door een erkende professional
Reserveonderdelen	Actiefkool- en HAF-filters verkrijgbaar bij de leverancier
Regelgevende informatie	Bevat gefluoreerde gassen (R32); niet bij het huisvuil gooien

Veelgestelde vragen - SM52 Multi QLIMA

Wat te doen als mijn airconditioner niet aangaat?

Controleer eerst de stroomvoorziening (stopcontact, zekering). Zorg ervoor dat de 3-minutenbeveiliging niet actief is na een uitschakeling. Vervang indien nodig de batterijen van de afstandsbediening. Als het probleem aanhoudt, raadpleeg dan het hoofdstuk 'Problemen oplossen' in de handleiding.

Hoe de filters van de airconditioner reinigen?

Schakel het apparaat uit en trek de stekker eruit. Open het frontpaneel, verwijder het schermfilter en was het met water of stofzuig het. Het actiefkoolfilter en het HAF-filter kunnen niet worden gereinigd: vervang ze 2 keer per seizoen. Voor meer details, zie de sectie 'Onderhoud'.

Wat betekenen de foutcodes op het scherm (E0, P1, enz.)?

De foutcodes duiden op een storing. Probeer het apparaat opnieuw op te starten nadat u de stekker 10 minuten hebt losgekoppeld. Als de code aanhoudt, neem dan contact op met een erkende technicus en verstrek het modelnummer.

Waarom blaast mijn airconditioner witte rook uit?

Dit is normaal onder bepaalde omstandigheden: in verwarmingsmodus na ontdooiing, of in koelmodus in een vochtige ruimte. Het is afkomstig van waterdamp. Er is geen actie nodig.

Hoe de timer gebruiken?

Gebruik de knoppen 'Timer ON' en 'Timer OFF' op de afstandsbediening. Stel de tijd in met stappen van 30 minuten tot 10 uur, daarna per uur. Om te annuleren, houd de knop ingedrukt tot '0.0' wordt weergegeven.

Wat te doen als het apparaat niet genoeg verwarmt?

Controleer of de modus op HEAT is ingesteld. Zorg ervoor dat de filters schoon zijn, de deuren en ramen gesloten zijn, en dat de buitentemperatuur niet te laag is. Als het probleem aanhoudt, is een koelmiddellek mogelijk; neem contact op met een professional.

Hoe de luchtstroomrichting instellen?

Gebruik voor verticale afstelling de knop 'AIR DIRECTION' op de afstandsbediening. Voor horizontale afstelling verplaatst u handmatig de kleine hendels. De knop 'SWING' activeert de automatische zwaaibeweging.

Kan ik de airconditioner zonder afstandsbediening gebruiken?

Ja, via de knop 'MANUAL CONTROL' op het rechter zijpaneel van de binnenunit. Druk eenmaal voor geforceerde AUTO-modus, tweemaal voor geforceerde koeling, driemaal om uit te schakelen. Deze modus is alleen voor tests en noodgevallen.

Wat is de garantie en wat dekt deze?

De garantie is 24 maanden op het materiaal en 48 maanden op de compressor, gerekend vanaf de aankoopdatum. Het dekt geen schade door verkeerd gebruik, normale slijtage (filters), gaslekken als gevolg van niet-erkende installatie, noch verzendkosten.

Wat te doen bij modusconflict tussen meerdere binnenunits?

De verwarmingsmodus (HEAT) heeft prioriteit. Als één unit aan het verwarmen is, moeten de andere ook in verwarmingsmodus staan. Elke andere modus veroorzaakt een conflict (weergave P5). Los dit op door alle units in dezelfde modus te zetten.

GEBRUIKSAANWIJZING SM52 Multi QLIMA

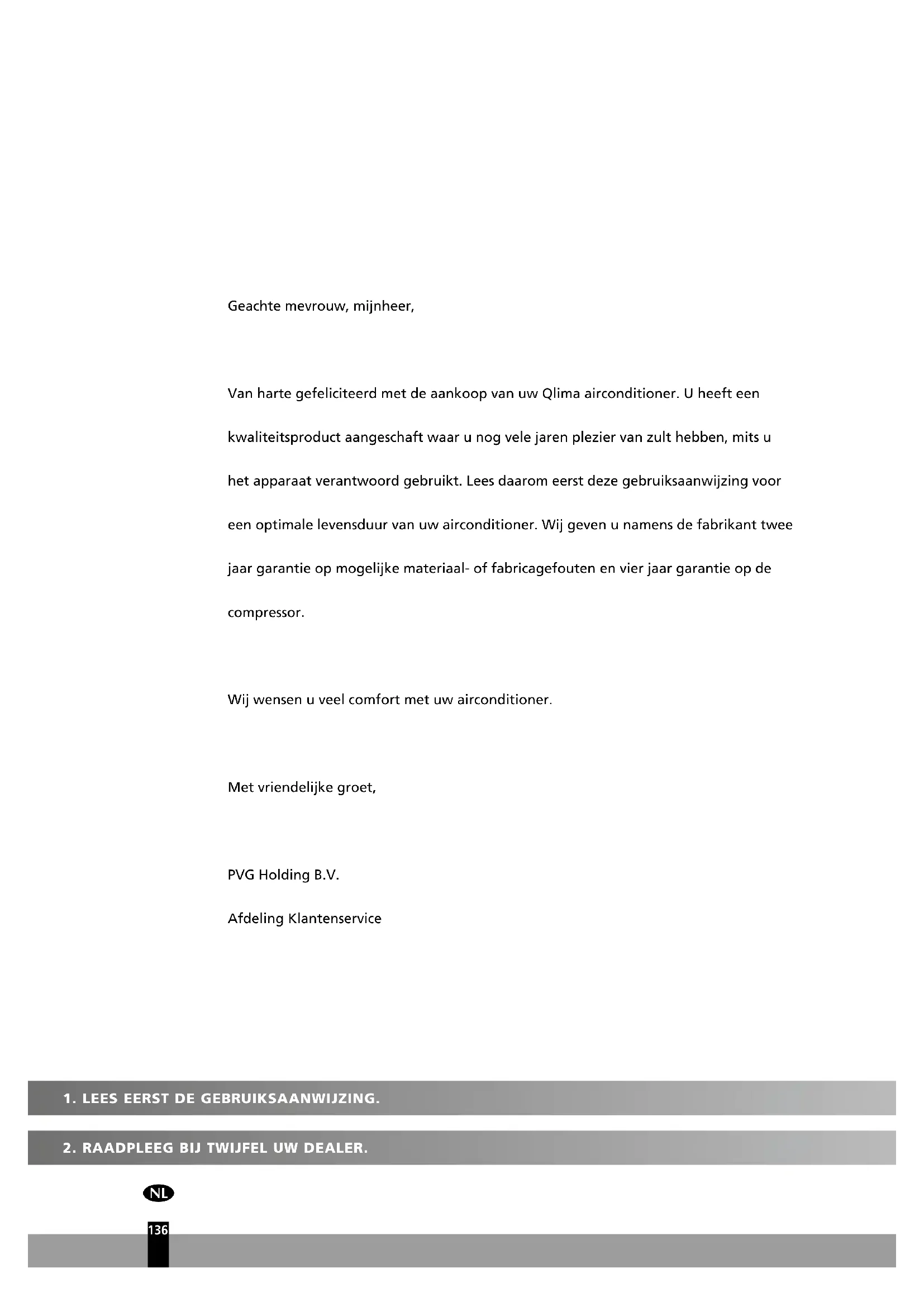

Geachte mevrouw, mijnheer,

Van harte gefeliciteerd met de aankoop van uw Qlima airconditioner. U heeft een kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u het apparaat verantwoord gebruikt. Lees eerst deze gebruiksaanwijzing voor een optimale levensduur van uw airconditioner. Wij geven u namens de fabrikant twee jaar garantie op mogelijke materiaal- of fabricagefouten en vier jaar garantie op de compressor.

Wij wensen u veel comfort met uw airconditioner.

Met vriendelijke groet,

PVG Holding B.V.

Afdeling Klantenservice

1. LEES EERST DE GEBRUIKSAANWIJZING.
2. RAADPLEEG BIJ TWIJFEL UW DEALER.

INHOUD

A. VEILIGHEIDSVOORSCHRIFTEN

B. ONDERDELEN EN FUNCTIES C. BEDRIJFSTEMPERATUUR D. WERKEN MET AFSTANDSBEDIENING

E. HANDMATIGE BEDIENING (ZONDER AFSTANDSBEDIENING)

F. OPTIMALE WERKING G. INSTELLEN RICHTING LUCHTSTROOM H. HOE DE AIRCONDITIONER WERKT

I. ONDERHOUD

J. BEDIENINGSTIPS K. STORINGEN VERHELPEN

L. GARANTIEBEPALINGEN

In de handleiding vindt u vele nuttige tips over hoe u de airconditioner op de juiste manier gebruikt en onderhoudt. In het hoofdstuk Storingen Verhelpen vindt u oplossingen voor algemene problemen. Als u eerst hoofdstuk J "Storingen Verhelpen" doorleest, hoeft u misschien geen contact op te nemen met de serviceafdeling.

A VEILIGHEIDSVOORSCHRIFTEN

Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een airconditioner in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen, in normale huishoudelijke omstandigheden. Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 V~/ 50 Hz. De 4,8 kW modellen moeten direct met de voedingskabel op de spanningsbron worden aangesloten.

BELANGRIJK

• Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard is, mag u het apparaat niet aansluiten. De stekker moet altijd makkelijk toegankelijk zijn als het apparaat is aangesloten. Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.
• De airco bevat een koudemiddel en kan worden aangemerkt als apparatuur onder druk. Schakel daarom altijd een bevoegde aircomonteur in voor installatie van en onderhoud aan de airco. De airco dient jaarlijks te worden gecontroleerd en onderhouden door een bevoegde aircomonteur, of anders vervalt de garantie.

Controleer vóór het aansluiten van het apparaat of:

• De voedingsspanning overeenkomt met de netspanning op het typeplaatje;
• Stopcontact en stroomvoorziening geschikt zijn voor de elektrische spanning vermeld op het typeplaatje;
• De stekker van het snoer in het stopcontact past;
• Het apparaat op een stabiele ondergrond staat.

Laat de elektrische installatie controleren door een erkend vakman als u er niet zeker van bent dat alles in orde is.

NL

• Dit apparaat is volgens de CE-veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn.
• Dek de luchtinlaat en luchtuitlaat nooit af.
• Breng het apparaat nooit in contact met chemicaliën.
• Het apparaat nooit in contact brengen met water, met water besproeien of in water onderdompelen. Schakel het apparaat uit en onderbreek de energievoorziening wanneer water de binnenunit inloopt.
• Steek uw handen, vingers of voorwerpen niet in de openingen van het apparaat.
• Sluit het apparaat nooit aan met behulp van een verlengsnoer. Als er geen geschikt geaard stopcontact voorhanden is, laat dit dan installeren door een erkend elektricien.
• Laat eventuele reparaties en/of onderhoud alleen uitvoeren door een bevoegd monteur of door uw erkende leverancier. Volg de gebruiks- en onderhoudsinstructies vermeld in deze handleiding.
• Onderbreek de stroomtoevoer als het apparaat niet gebruikt wordt.
• Zet nooit de airconditioner aan of uit door de stekker in het stopcontact te steken of eruit te halen. Gebruik daarvoor alleen de speciale bedieningsknoppen op de airconditioner of op de afstandsbediening.
• Open de airconditioner nooit als deze in werking is. Verbreek de stroomtoevoer alvorens het apparaat te openen.
• Haal altijd de stekker uit het stopcontact of verbreek de stroomtoevoer wanneer de airconditioner wordt gereinigd of wanneer er onderhoud wordt gepleegd.
• Plaats nooit gasbranders, ovens of kooktoestellen in de luchtstroom.
• Bedien nooit de knoppen en raak de airconditioner nooit aan met natte handen.
• De buitenunit produceert geluid wanneer het apparaat aanstaat. Dit kan in strijd zijn met plaatselijke wettelijke regelingen. Het is de verantwoordelijkheid van de gebruiker

om na te gaan of de apparatuur volledig voldoet aan de plaatselijke wettelijke regelingen.

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht wordt gehouden op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.
• Er dient toezicht te worden gehouden op kinderen om er zeker van te zijn dat zij niet met het apparaat spelen.
• Ga nooit in de directe luchtstroom staan.
• Drink nooit het condenswater uit de airconditioner.
• Breng geen wijzigingen aan het product aan.
• Indien de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant, de klantenservice of personen met vergelijkbare kwalificaties om gevaren te voorkomen.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en mensen met een lichamelijke, zintuiglijke of verstandelijke beperking en door mensen die geen ervaring met of kennis over het apparaat hebben, als er toezicht op hen wordt gehouden of ze instructies hebben gekregen over veilig gebruik van het apparaat en op de hoogte zijn van de risico's. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud dient niet te worden uitgevoerd door kinderen zonder toezicht.

! LET OP!

• Gebruik het apparaat nooit met een beschadigd snoer, stekker, behuizing of bedieningspaneel.
• Het niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op dit apparaat.

Specifieke informatie met betrekking tot toestellen met R 290 / R32 koelgas.

• Lees alle waarschuwingen aandachtig.
• Gebruik tijdens het ontdooien en reinigen van het toestel geen andere hulpmiddelen dan die aanbevolen worden door de fabrikant.
• Het toestel dient geplaatst te worden in een ruimte zonder continue ontstekingsbronnen (bijvoorbeeld: open vuur, toestellen op gas of elektriciteit in werking).
• Niet doorboren en niet verbranden.
• Dit toestel bevat Y g (zie typeplaatje op de achterkant van het toestel) R 290 / R32 koelgas.
• R 290 / R32 is een koelgas dat voldoet aan de Europese richtlijnen op milieugebied. Geen delen van het koelmiddelcircuit doorboren. Houd er rekening mee dat koelmiddelen een geurstof kunnen bevatten.
• Als het toestel geïnstalleerd, gebruikt of bewaard wordt in een niet geventileerde ruimte, moet deze ruimte geschikt zijn om de ophoping van koelmiddel te voorkomen. Een risico op brand of een explosie kan het gevolg zijn vanwege het ontsteken van het koelmiddel door elektrische verwarmers, kachels of andere ontstekingsbronnen.
• Het toestel moet opgeslagen worden op een manier waarop mechanische defecten voorkomen worden.
• Personen die aan het koelmiddelcircuit werken of het bedienen moeten over de juiste certificatie beschikken die werden uitgegeven door een erkende organisatie die de bekwaamheid garandeert voor het werken met koelmiddelen overeenkomstig een specifieke beoordeling die erkend wordt door de industriële organisaties.
• Reparaties moeten uitgevoerd worden gebaseerd op de aanbevelingen van de fabrikant.

Onderhoud en reparaties die de hulp van ander gekwalificeerd personeel vereisen, moeten uitgevoerd worden onder toezicht van een persoon die gespecialiseerd is in het gebruik van brandbare koelmiddelen.

Het apparaat moet worden geïnstalleerd, gebruikt en bewaard in een kamer met een oppervlakte van meer dan 4m² . Het apparaat moet worden bewaard in een goed geventileerde ruimte met afmetingen die overeenstemmen met de gespecificeerde afmetingen voor werken.

INSTRUCTIES VOOR HET HERSTELLEN VAN APPARATEN DIE R 290 / R32 BEVATTEN

1 ALGEMENE INSTRUCTIES

Deze gebruiksaanwijzing is bedoeld voor personen met de nodige ervaring in elektronica, elektriciteit, koeltechniek en mechanica.

1.1 Controle van de omgeving

Voer voor het werk aan systemen die brandbare koelmiddelen bevatten de veiligheidscontroles uit die nodig zijn om te verzekeren dat het risico op ontsteking minimaal is. Vooraleer het koelsysteem hersteld kan worden, moet voor aanvang van de werkzaamheden aan de volgende voorzorgsmaatregelen voldaan zijn.

1.2 Werkprocedure

Het werk zal uitgevoerd worden volgens een gecontroleerde procedure om het risico uit te sluiten dat er een brandbaar gas of brandbare damp aanwezig is terwijl het werk uitgevoerd wordt.

1.3 Algemene werkomgeving

Al het onderhoudspersoneel en alle andere personen die in de omgeving aan het werk zijn, zullen op de hoogte gebracht worden van het werk dat uitgevoerd wordt. Werken in besloten ruimtes zullen vermeden worden. De omgeving rond de werken zal afgezet worden. Verzeker dat de toestand in de ruimte veilig is en vrij is van brandbare stoffen.

1.4 Controle op de aanwezigheid van koelmiddel

De omgeving zal vóór en tijdens de werkzaamheden gecontroleerd worden met een geschikt detectiemiddel voor koelmiddel om te verzekeren dat de technicus op de hoogte is van mogelijk brandbare atmosferen. Verzeker dat de apparatuur die gebruikt wordt voor lekdetectie geschikt is om gebruikt te worden bij koelmiddelen, dit wil zeggen vonkvrij, adequaat afgedicht of intrinsiek veilig.

1.5 Aanwezigheid van een brandblusapparaat

Als er heet werk uitgevoerd wordt op de koeluitrusting of op verbonden onderdelen, zal geschikte brandblusapparatuur ter plaatse beschikbaar zijn. Plaats een brandblusapparaat met droog poeder of CO2 naast het laadgebied.

1.6 Geen ontstekingsbronnen

Niemand zal tijdens werken aan een koelsysteem waarbij leidingen blootgesteld worden waarin zich eerder het brandbare koelmiddel bevond of nog steeds bevindt, ontstekingsbronnen gebruiken op een manier die een risico op brand of een explosie met zich meebrengt. Alle mogelijke ontstekingsbronnen, inclusief sigaretten roken, moeten op een voldoende afstand gehouden worden tijdens het installeren, herstellen, verwijderen en afvoeren. Tijdens deze handelingen kan brandbaar koelmiddel in de omgeving vrijkomen. Voor aanvang van de werken zal de omgeving rond de apparatuur gecontroleerd worden om te verzekeren dat er geen brandgevaar of risico op explosie aanwezig is. Er zullen borden met "Verboden te roken" geplaatst worden.

1.7 Geventileerde omgeving

Verzeker dat de omgeving open is of dat er voldoende geventileerd wordt voordat het systeem te openen of heet werk uit te voeren. Het niveau van ventilatie zal behouden blijven tijdens de periode waarin de werkzaamheden uitgevoerd worden. De ventilatie moet vrijgekomen koelmiddel veilig afvoeren en het liefst zo veel mogelijk naar de atmosfeer verdrijven.

1.8 Controles van de koeluitrusting

Wanneer er elektrische onderdelen vervangen worden, zullen de nieuwe onderdelen geschikt zijn voor hun doel en aan de juiste specificaties voldoen. De onderhoudsrichtlijnen van de fabrikant zullen te allen tijde gevolgd worden. Contacteer bij twijfel de technische dienst van de fabrikant voor bijstand. De volgende controles zullen uitgevoerd worden bij installaties die brandbare koelmiddelen gebruiken:

• De grootte van de lading is overeenkomstig de afmetingen van de kamer waarin de onderdelen die koelmiddel bevatten geïnstalleerd worden.
• De in- en uitlaten van de ventilatie waar behoren werk den Niet geblokkeerd worden.
• Als er een onrechtstreeks koelcircuit gebruikt wordt, zal het secundaire circuit gecontroleerd worden op de aanwezigheid van koelmiddel.
• De aanduidingen op de uitrusting zichtbaar en leesbaar blijven. Aanduidingen en tekens die onleesbaar zijn, zullen gecorrigeerd worden.

Leidingen of onderdelen met koelmiddel worden in een positie geïnstalleerd waar het onwaarschijnlijk is dat ze blootgesteld worden aan stoffen die de onderdelen die koelmiddel bevatten zullen corroderen, tenzij de onderdelen gemaakt zijn uit materialen die van nature bestand zijn tegen corrosie of geschikt beveiligd zijn tegen corrosie.

1.9 Controle van elektrische apparatuur

Initiële veiligheidscontroles zullen deel uitmaken van de procedure voor het herstellen en onderhouden van elektrische onderdelen. Indien er een fout aanwezig is die de veiligheid in het gedrang kan brengen, zal er geen voeding op het circuit aangesloten worden tot wanneer dit probleem opgelost is. Als de fout niet onmiddellijk gecorrigeerd kan worden maar het werk verder gezet moet worden, zal een adequate tijdelijke oplossing gebruikt worden. Dit zal gemeld worden aan de eigenaar van de uitrusting zodat alle partijen op de hoogte zijn. Initiële veiligheidscontroles zullen het volgende bevatten:

• dat condensatoren ontladen zijn: dit zal gebeuren op een veilige manier om de kans op vonken te vermijden;
• dat er geen onderdelen en bedrading onder spanning blootgesteld worden tijdens laden, recupereren of spoelen van het systeem;
• dat het systeem voortdurend geaard is.

2.1 Tijdens herstellingen aan afgedichte onderdelen moet alle elektrische voeding afgekoppeld worden van de apparatuur vóór het verwijderen van afgedichte deksels, enz. Als het absoluut nodig is dat de voeding tijdens onderhoudswerken aan de apparatuur aangesloten blijft, moet een permanente lekdetectie geplaatst worden ter hoogte van het meest kritische punt om te waarschuwen voor een mogelijke gevaarlijke situatie. 2.2 Er zal in het bijzonder aandacht besteed worden aan het volgende om te verzekeren dat tijdens het werk aan elektrische onderdelen de behuizing niet gewijzigd wordt op een manier waarop het niveau van beveiliging beïnvloed wordt. Dit zal beschadiging van kabels, een teveel aan aansluitingen, klemmenblokken die niet volgens specificatie zijn, beschadigingen aan dichtingen, onjuiste plaatsing van pakkingen, enz. bevatten.

Verzeker dat de apparatuur stevig gemonteerd is.

Verzeker dat de dichtingen of dichtingsmaterialen niet zodanig verouderd zijn dat ze het binnendringen van brandbare atmosferen niet meer kunnen voorkomen. Vervangonderdelen zullen voldoen aan de specificaties van de fabrikant.

OPMERKING: Het gebruik van siliconen afdichtingsmiddelen kan de effectiviteit van sommige types van apparatuur voor lekdetectie verminderen. Intrinsiek veilige onderdelen moeten niet geïsoleerd worden voordat eraan gewerkt wordt.

3 HERSTELLINGEN AAN INTRINSIEK VEILIGE ONDERDELEN

Breng geen permanente inductieve of capacitieve ladingen aan op het circuit zonder te verzekeren dat deze de maximaal toegelaten spanning en stroom voor de gebruikte apparatuur niet overschrijden.

Intrinsiek veilige onderdelen: enkel deze onderdelen van het type waaraan gewerkt kan worden onder spanning in een brandbare atmosfeer. De testapparatuur zal van de juiste klasse zijn.

Vervang onderdelen enkel door onderdelen met de specificaties van de fabrikant. Andere onderdelen kunnen leiden tot ontsteking van het koelmiddel in de atmosfeer ten gevolge van een lek.

4 BEKABELING

Controleer dat de bekabeling niet beïnvloed is door slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere negatieve omgevingseffecten. De controle zal ook rekening houden met de effecten van veroudering of voortdurende trillingen die veroorzaakt worden door compressoren of ventilatoren.

5 DETECTIE VAN BRANDBARE KOELMIDDELEN

Er zullen onder geen omstandigheden mogelijke ontstekingsbronnen gebruikt worden tijdens het zoeken naar of detecteren van lekken van koelmiddel. Een halidelamp (of een andere detector met open vlam) zal niet gebruikt worden.

6 METHODES VAN LEKDETECTIE

De volgende methodes van lekdetectie worden als aanvaardbaar beschouwd voor systemen die brandbare koelmiddelen bevatten. Elektronische lekdetectoren zullen gebruikt worden om brandbare koelmiddelen te detecteren, maar de gevoeligheid kan onvoldoende zijn of ze moeten opnieuw gekalibreerd worden. (Detectieapparatuur zal gekalibreerd worden in een omgeving vrij van koelmiddel.)

Verzeker dat de detector geen mogelijke ontstekingsbron is en geschikt is voor het gebruikte koelmiddel. Lekdetectie-apparatuur zal ingesteld worden op een percentage van de LEL van het koelmiddel en zal gekalibreerd worden volgens het koelmiddel dat gebruikt wordt en het gepaste percentage aan gas (25% maximum) bevestigd is.

Vloeistoffen voor lekdetectie zijn geschikt voor gebruik voor de meeste koelmiddelen, maar het gebruik van detergenten die chloor bevatten zal vermeden worden waar het chloor kan reageren met het koelmiddel en het koperen leidingwerk kan corroderen.

Als er een vermoeden van een lek is, zullen alle open vlammen verwijderd/gedoofd worden.

Als er een lek van koelmiddel gevonden wordt dat soldeerwerk vereist, zal het koelmiddel uit het systeem gerecupereerd worden of geïsoleerd worden (door middel van afsluitventielen) in een deel van het systeem op een veilige afstand van het lek. Zuurstofvrije stikstof (OFN) zal dan door het systeem geblazen worden, zowel voor als tijdens het soldeerwerk.

7 VERWIJDEREN EN VERDRIJVEN

Bij het openen van het koelmiddelcircuit om herstellingen uit te voeren - of voor een andere reden - zullen de conventionele procedures gebruikt worden. Het is ECHTER belangrijk dat de beste praktijken gevolgd worden omdat er met brandbaarheid rekening gehouden moet worden. De volgende procedure zal gevolgd worden: verwijder het koelmiddel; spoel het circuit met een inert gas; verdrijf; spoel opnieuw met het inert gas; open het circuit door snijden of solderen.

De lading aan koelmiddel zal gerecupereerd worden in de geschikte recuperatieflessen. Het systeem zal "gespoeld" worden met OFN om de eenheid in een veilige toestand te brengen. Dit proces moet mogelijk enkele keren herhaald worden. Perslucht of zuurstof zal niet gebruikt worden voor deze taak. Spoeling zal bereikt worden door het breken van het vacuüm met OFN en er zal verder gevuld worden tot de werkingsdruk bereikt wordt. Daarna wordt de druk afgelaten naar atmosfeer en wordt er uiteindelijk vacuüm getrokken. Dit proces zal herhaald worden tot er zich geen koelmiddel meer in het systeem bevindt.

Na het gebruiken van de laatste lading OFN zal de druk afgelaten worden tot atmosferische druk om te kunnen werken aan de apparatuur. Deze handeling is zeer belangrijk als er soldeerwerken aan het leidingwerk uitgevoerd moeten worden. Verzeker dat de uitlaat van de vacuümpomp zich niet in de buurt bevindt van ontstekingsbronnen en dat er ventilatie is.

8 LAADPROCEDURES

Naast de conventionele laadprocedures zullen de volgende vereisten gevolgd worden. Verzeker dat de verschillende koelmiddelen niet gemengd worden tijdens het gebruiken van de laadapparatuur. Slangen of leidingen zullen zo kort mogelijk zijn om de hoeveelheid aan koelmiddel dat zich hierin kan bevinden te minimaliseren. De flessen zullen rechtop geplaatst worden. Verzeker dat het koelsysteem geaard is vooraleer het systeem met koelmiddel geladen wordt. Breng etiketten aan op het systeem als het volledig geladen is (als dit nog niet het geval is). Men moet uiterst voorzichtig zijn om het koelsysteem niet te overvullen. Vooraleer het systeem opnieuw te laden zal er een druktest met OFN uitgevoerd worden. Het systeem zal na het laden, maar voor ingebruikname, getest worden op lekken. Een tweede controle op lekken zal uitgevoerd worden voor het verlaten van de site.

9 ONTMANTELING

Vooraleer deze procedure uitgevoerd wordt is het van essentieel belang dat de technicus de apparatuur en al zijn details volledig kent.

Het is goede praktijk dat alle koelmiddelen veilig verwijderd worden. Voor het uitvoeren van deze taak zal een monster van de olie en het koelmiddel genomen worden voor het geval een analyse vereist is. Vooraleer het gerecupereerde koelmiddel opnieuw gebruikt wordt, is het van essentieel belang dat er voeding beschikbaar is vooraleer met deze taak gestart wordt.

a) Leer de uitrusting en de werking kennen. b) Isoleer het systeem elektrisch. c) Verzeker vóór het proberen uitvoeren van deze procedure dat: mechanische behandelingsapparatuur beschikbaar is, indien nodig, voor het behandelen van de flessen met koelmiddel. d) Alle persoonlijke beveiligingsapparatuur beschikbaar is en gebruikt wordt; er wordt te allen tijde tijdens het recuperatieproces toezicht uitgeoefend door een bevoegd persoon. e) Recuperatie-apparatuur en flessen voldoen aan de toepasselijke normen. f) Pomp het koelsysteem leeg, indien mogelijk. g) Maak, als er geen vacuüm getrokken kan worden, een verdeelstation zodat het koelmiddel uit de verschillende delen van het systeem verwijderd kan worden. h) Verzeker dat de fles op de weegschaal staat vóór aanvang van de recuperatie. i) Start de recuperatiemachine en bedien deze volgens de instructies van de fabrikant. j) Overvul de flessen niet. (Niet meer dan 80% van het volume van vloeibare lading.) k) Overschrijd de maximale werkdruk van de fles niet, zelfs niet tijdelijk. l) Verzeker dat de flessen na het vullen en het voltooien van het proces de flessen en de apparatuur onmiddellijk van de site verwijderd worden en dat alle isolatiekleppen op de apparatuur in gesloten stand staan. m) Gerecupereerd koelmiddel zal niet in een ander koelsysteem geladen worden tenzij het gereinigd en gecontroleerd werd.

10 ETIKETTERING

Er zal een etiket op de apparatuur aangebracht worden dat aangeeft dat het ontmanteld werd en er geen koelmiddel meer aanwezig is. Dit etiket zal gedateerd en ondertekend worden. Verzeker dat er etiketten op de apparatuur aangebracht zijn die aangeven dat de uitrusting brandbaar koelmiddel bevat.

11 RECUPERATIE

Bij het verwijderen van koelmiddel uit een systeem, voor onderhoud of ontmanteling, is het goede praktijk dat alle koelmiddelen veilig verwijderd worden. Verzeker dat tijdens het overbrengen van koelmiddel in flessen de juiste flessen voor recuperatie van koelmiddel gebruikt worden. Verzeker dat een voldoende aantal flessen

voor het opslaan van de totale lading van het systeem beschikbaar is. Alle cilinders die gebruikt zullen worden zijn toegewezen aan het gerecupereerde koelmiddel en voorzien van een etiket voor dat koelmiddel (dit wil zeggen speciale cilinders voor de recuperatie van koelmiddel). Cilinders zullen voorzien zijn van een overdrukventiel en bijhorende afsluitventielen die zich in goed werkende staat bevinden. De inhoud van recuperatieflessen worden verwijderd, indien mogelijk, worden de flessen gekoeld voor de recuperatie van start gaat.

De recuperatie-apparatuur zal zich in goed werkende staat bevinden en voorzien zijn van een reeks instructies betreffende de beschikbare uitrusting en zal geschikt zijn voor de recuperatie van brandbare koelmiddelen. Daarnaast zal een set van goed werkende, gekalibreerde weegschalen beschikbaar zijn. Slangen zullen volledig zijn met lekvrije koppelingen en in goede staat verkeren. Controleer voor het gebruiken van de recuperatiemachine dat deze goed werkt, gepast onderhouden werd en dat verbonden elektrische onderdelen afgedicht zijn om ontsteking te voorkomen in het geval van vrijgekomen koelmiddel. Raadpleeg de fabrikant bij twijfel.

Het gerecupereerde koelmiddel zal terug gestuurd worden naar de leverancier in de juiste fles en met de correct ingevulde Waste Transfer Note. Meng koelmiddelen niet in recuperatie-eenheden en vooral niet in cilinders.

Verzeker dat, wanneer compressoren of de olie van compressoren verwijderd moet worden, deze leeg gemaakt werden tot een aanvaardbaar peil om te garanderen dat er geen brandbaar koelmiddel achterblijft in het smeermiddel. Het verwijderingsproces zal uitgevoerd worden vooraleer de compressoren teruggestuurd worden naar de leveranciers. Elektrische verwarming van de behuizing van de compressor zal enkel toegepast worden om dit proces te versnellen. Wanneer olie uit een systeem afgelaten wordt, zal dit op een veilige manier gebeuren.

Opmerking over gefluoreerde gassen

1. Deze airconditioningunit bevat gefluoreerde gassen. Voor specifieke informatie over het type gas en de hoeveelheid, verwijzen wij u naar het relevante label op het apparaat zelf.
2. Installatie, service, onderhoud en reparatie van dit toestel moet worden uitgevoerd door een gecertificeerd technicus.
3. Product demonteren en recycling moet worden uitgevoerd door een erkend vakman.
4. Indien er een lekdetectiesysteem geïnstalleerd is op het systeem, moet er minstens elke 12 maanden op lekken gecontroleerd worden.
5. Het is ten zeerste aanbevolen om de gegevens van alle controles van de eenheid op lekken nauwkeurig te noteren en te bewaren.
6. Deze airco-unit is een hermetisch gesloten eenheid die gefluoreerde gassen bevat.

B ONDERDELEN EN FUNCTIES

2x SM5225, 1x SM523

Binnenunit

① Luchtfilter (achter voorpaneel) ② Voorpaneel ③ Luchtuitlaat ④ Schermpje ⑤ Afstandsbediening (zie hoofdstuk D voor

meer bijzonderheden en bediening)

Buitenunit

Bij S-modellen is de aansluitleiding niet inbegrepen.

(6) Luchtinlaat (zij- en achterzijde) (7) Luchtuitlaat

LET OP!

Alle afbeeldingen in deze handleiding en op de verpakking zijn alleen bedoeld als toelichting en indicatie en kunnen enigszins afwijken van de airconditioner die u heeft gekocht. Alleen de werkelijk vorm is belangrijk.

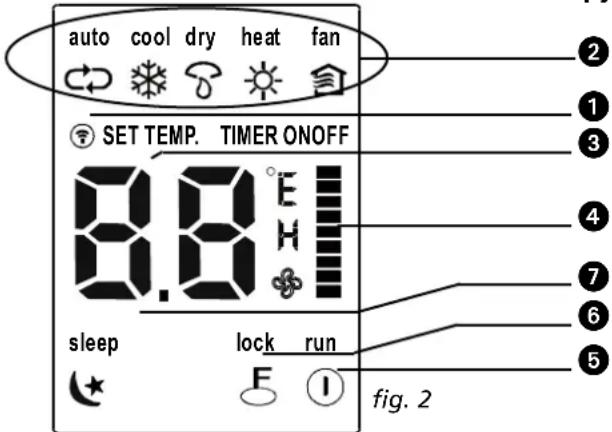

FUNCTIE VAN DE INDICATIELAMPJES OP HET SCHERMPJE VAN DE BINNENUNIT

3 seconden:

• TIMER ON is ingesteld
• FRESH, SWING, TURBO, of SILENCE instellingen staan aan

Voor 3 seconden:

• TIMER OFF is ingesteld
• FRESH, SWING, TURBO, of SILENCE instellingen staan uit

cF bij ontdooien (koel & verwarmen versies)

dF als de anti-koude lucht functie aan staat (koel & verwarmen versies) als de unit zichzelf aan het reinigen is (sommige versies) FP als de vorst bescherming aan staat (sommige versies) als de draadloze bediening aan staat (sommige versies) als ECO functie (sommige versies) aan staat, licht langzaam een voor een op als volgt: stel temperatuur in -- in seconde intervallen

In overige modes zal het scherm de temperatuur instelling weergeven.

In Ventilator en Droog mode zal het scherm de kamertemperatuur weergeven.

C BEDRIJFSTEMPERATUUR

Koelen, verwarmen en/of ontvochtigen zijn mogelijk bij de volgende binnen- en buitentemperatuur:

Temperatuur Modus	Koelen Verwarmen Ontvochtigen
Kamertemperatuur 17°C -	32°C 0°C - 30°C 10°C - 32°C
Buitentemperatuur -25°C -	50°C -15°C - 30°C 0°C - 50°C

WAARSCHUWING

• Wanneer de airconditioner wordt gebruikt bij temperaturen anders dan hierboven aangegeven, kunnen bepaalde beveiligingsvoorzieningen gaan werken, waardoor de unit niet meer goed functioneert.
• Wanneer de airconditioner in bedrijf is bij een relatieve luchtvochtigheid van meer dan 80% in de ruimte kan er op de oppervlakte van de airconditioner condens ontstaan. In dat geval dient u de verticale luchtstroomlamel in de uiterste stand (verticaal maar de vloer gericht) en de ventilator op Hoog ("HIGH") te zetten.
• Sluit, voor een maximaal effect van uw airconditioner, altijd deuren en ramen wanneer wordt gekoeld of verwarmd.

D WERKEN MET AFSTANDSBEDIENING

LET OP

• Richt de afstandsbediening altijd op de signaalontvanger van de binnenunit en zorg ervoor dat zich geen obstakels bevinden tussen de afstandsbediening en de ontvanger. Als dat wel het geval is kan het signaal van de afstandsbediening niet worden opgevangen en werkt de airconditioner niet goed.
• De afstandsbediening werkt tot op een maximale afstand van ongeveer 6 tot 7 meter.

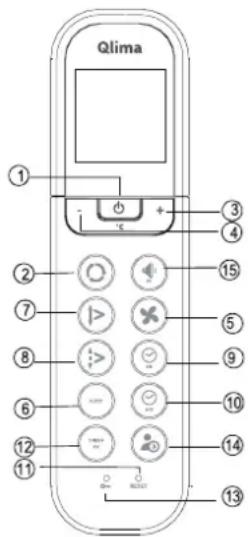

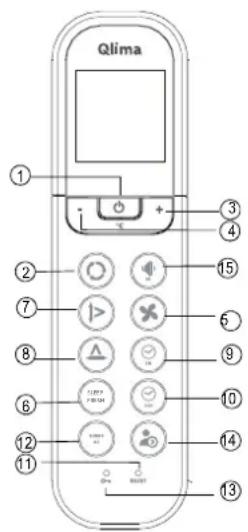

Introductie van functieknoppen op de afstandsbediening

fig. 1

① Aan/uit "ON/OFF" knop: Druk deze knop in om de werking van de unit te starten. Druk deze knop weer in om de werking van de unit te beëindigen.

② Modus knop: elke keer dat u de knop indrukt worden een modus geselecteerd in de volgorde: Automatisch "AUTO", Koelen "COOL", Drogen "DRY", Verwarmen "HEAT" en Alleen Ventileren "FAN ONLY". Zie de volgende figuur:

③ + Knop: Druk de knop in om de binnentemperatuurinstelling te verhogen tot max. 30 °C. ④ - Knop: Druk de knop in om de binnentemperatuurinstelling te verlagen tot min. 17 °C. ⑤ Ventilator "FAN" knop: Deze knop wordt gebruikt om de ventilatorsnelheid te selecteren. Steeds wanneer u de knop indrukt, wordt een ventilatorsnelheid geselecteerd die verspringt van "AUTO" naar Laag "LOW", naar Medium "MED", naar Hoog "HIGH" en dan terug naar "AUTO". Wanneer u de "AUTO" of "DRY" modus selecteert, wordt de ventilatorsnelheid automatisch geregeld en kunt u deze snelheid niet instellen. ⑥ SLEEP-knop: Druk op deze knop om de energiebesparingstand in te schakelen. Druk de knop nogmaals in om deze stand uit te schakelen. Deze functie, die alleen kan worden gebruikt in combinatie met koel-, verwarmings- of automatisch bedrijf [COOL, HEAT en AUTO], zorgt ervoor dat de airconditioner automatisch de ingestelde temperatuur met 1 °C per uur verhoogt (in koelmodus) of verlaagt (in verwarmingsmodus) gedurende de eerste 2 uur. De airconditioner zal vervolgens gedurende 5 uur deze temperatuur (ingestelde temperatuur + of - 2 graden) handhaven. Vervolgens schakelt het apparaat zich automatisch uit.

FRESH-knop: Lang indrukken om de FRESH-functie te activeren.

⑦ Zwenk "SWING" knop: Druk op de "SWING" knop om de zwenkfunctie te activeren. Druk nogmaals op de knop om deze functie te stoppen. Luchtrichting "AIR DIRECTION" knop: Druk op deze knop om de stand van de lamel te wijzigen. De lamel verandert 6 graden van positie bij iedere druk op de knop. Als de lamel in een bepaalde stand staat, waarbij deze het koelings- of verwarmingseffect van de airconditioner zou beïnvloeden, wordt de positie van de lamel automatisch veranderd. Er verschijnt geen symbool op het schermpje wanneer op deze knop wordt gedrukt.

Zwenk "SWING" knop (links en rechts): Druk op de "SWING" knop om de zwenkfunctie te activeren. Druk nogmaals op de knop om deze functie te stoppen.

⑨ "TIMER ON"-knop: Druk op deze knop om de automatische inschakeltijdfunctie te activeren. Bij elke druk op de knop verspringt de automatisch ingestelde tijd met 30 minuten. Als de insteltijd 10 uur aangeeft, verspringt de automatisch ingestelde tijd met elke druk op de knop met 60 minuten. Om het programma Timer On op te heffen, dient u op de knop te blijven drukken tot er niets meer op het schermpje wordt weergegeven. "TIMER OFF"-knop: Druk op deze knop om de automatische uitschakeltijdfunctie te activeren. Bij elke druk op de knop verspringt de automatisch ingestelde tijd met 30 minuten. Als de insteltijd 10 uur aangeeft, verspringt de automatisch ingestelde tijd met elke druk op de knop met 60 minuten. Om het programma Timer Off op te heffen, dient u op de knop te blijven drukken tot er niets meer op het schermpje wordt weergegeven. ⑪ Resetknop: Door op de verzonken resetknop te drukken, kunt u alle bestaande instellingen annuleren en de afstandsbediening weer terugstellen op de oorspronkelijke waarden. TURBO-knop/Active Clean-knop: Als u deze knop indrukt terwijl de airconditioner in koelbedrijf [COOL] werkt, wordt het koelvermogen verhoogd. Door deze knop nogmaals in te drukken schakelt u de TURBO-functie weer uit. Door deze knop ingedrukt te houden (>2 sec) gaat het toestel over in de Active Clean-modus. Er wordt een proces gestart om de binnenkant van de verdamper schoon te maken en de vermenigvuldiging van bacteriën te verminderen. Als deze functie geactiveerd is, worden alle timer-instellingen geannuleerd. Om de Active Clean-modus te beëindigen, houdt u de knop nogmaals (>2 sec) ingedrukt. ③ LOCK-knop: Door de verzonken LOCK-knop in te drukken, kunt u alle actuele instellingen vastzetten. De afstandsbediening reageert nu alleen nog op de LOCK-knop. Druk de knop nogmaals in om de LOCK-modus uit te schakelen.

④ LED DISPLAY-knop: Door deze knop in te drukken, kunt u de verlichting van het display van de afstandsbediening inschakelen. De verlichting schakelt automatisch weer uit wanneer er binnen 3 seconden geen toetsen meer worden ingedrukt (geldt niet voor apparaten welke niet voorzien zijn van deze functie). Gereduceerd geluidsknop / bevriezingspreventie: Druk op deze knop om het geluidsniveau aan de binnenkant terug te brengen tot 21 dB(A). De ventilator van het binnentoestel wordt tot het laagste niveau gebracht. Door deze knop in te drukken (>2 seconden), wordt de vorstpreventiestand van het apparaat ingeschakeld. Het apparaat negeert de bestaande binnentemperatuurinstelling dan en stelt de binnentemperatuur in op ca. 8°C. Zo wordt vorst in uw huis voorkomen tijdens koude periodes terwijl het apparaat met het laagst mogelijke energieverbruik draait. Als deze stand geselecteerd is, verschijnt op het binnendisplay van het apparaat "FP". Deze knop kan alleen worden bediend in de verwarmingsmodus. U kunt de vorstpreventiestand weer uitschakelen door de knop opnieuw in te drukken.

Namen en functies van indicatielampjes op de afstandsbediening

Schermpje

① Verzendingslampje: Dit lampje brandt terwijl de afstandsbediening signalen stuurt naar het apparaat. ② Indicatie van bedrijfsstand: Toont de actuele bedrijfsstand: AUTO, COOL [koelen], DRY [drogen], HEAT [verwarmen], Fan [ventileren]. ③ Temp. / Timer aanduiding: Toont de temperatuurinstelling (17°C ~ 30°C). Wanneer u de bedrijfsstand op FAN staat, worden er geen temperaturen getoond. Wanneer de timerfunctie is ingeschakeld, toont het display de stand ON of OFF van de timer. ④ Aanduiding ventilatorsnelheid: Toont de geselecteerde ventilatorsnelheid: Auto (geen aanduiding), Laag, Midden of Hoog. Bij de bedrijfsstand AUTO of DRY staat de ventilatorsnelheid op Auto. ⑤ Aan/uit-indicatie: Wordt getoond door het drukken op de On/Off knop. Druk opnieuw op de On/Off knop om te verwijderen. ⑥ Lock-weergave: De melding LOCK verschijnt wanneer de LOCK-bedrijfsstand is ingeschakeld. Druk opnieuw op LOCK om te verwijderen. ⑦ Sleep-weergave: De melding Sleep verschijnt wanneer de Sleep-bedrijfsstand is ingeschakeld. Druk opnieuw op SLEEP om te verwijderen.

LET OP

In Fig. 2 worden voor alle duidelijkheid alle functies getoond. Tijdens de werkelijke werking worden echter alleen de van toepassing zijnde functies op het schermpje getoond.

Werken met de afstandsbediening

Plaatsen / vervangen van batterijen

Gebruik twee droge cel alkaline batterijen (AAA/LR03).

Gebruik geen oplaadbare batterijen.

1. Verwijder het batterijklepje aan de achterkant van de afstandsbediening in de richting van de pijl.
2. Plaats nieuwe batterijen en let op dat de positieve (+) en negatieve (-) polen van de batterijen in de juiste richting geplaatst zijn.
3. Schuif het klepje weer terug.

LET OP

• Wanneer de batterijen verwijderd zijn, wist de afstandsbediening alle programma's. Na het vervangen van de batterijen moet de afstandsbediening opnieuw geprogrammeerd worden.
• Wanneer u batterijen vervangt, dient u geen oude batterijen of batterijen van een ander type te gebruiken. Hierdoor kan de afstandsbediening slecht gaan functioneren.
• Als u de afstandsbediening gedurende enkele weken niet gaat gebruiken, kunt u beter de batterijen verwijderen. Op deze manier voorkomt u dat lekkende batterijen de afstandsbediening beschadigen.
• De gemiddelde levensduur van batterijen is bij normaal gebruik ongeveer een half jaar.
• Vervang de batterijen wanneer er geen antwoordtoon komt van de binnenunit of wanneer het transmissie-indicatielampje niet oplicht.
• Gebruik nooit oude en nieuwe batterijen tegelijkertijd. Gebruik nooit verschillende types (bijv. alkaline en manganese dioxide) tegelijkertijd.

AUTOMATISCHE BEDIENING

Als de airconditioner gebruiksklaar is (controller of het apparaat aan stroomnet aangesloten is en of er stroom beschikbaar is), schakel de stroom dan in en het bedrijfsmodus-indicatielampje op het schermpje van de binnenunit gaat knipperen.

1. Druk op de "MODE" selecteerknop om AUTO te selecteren.
2. Druk op de + of - knop om de gewenste kamertemperatuur in te stellen.
3. Druk op de "On/off" knop om de airconditioner te starten. Het bedrijfsmodus-indicatielampje op het schermpje van de binnenunit gaat branden. De ventilatorsnelheid wordt automatisch geregeld.
4. Druk nogmaals op de "On/off" knop om de werking van de unit te stoppen.

LET OP

• In de AUTO modus zal de airconditioner automatisch de bedrijfsmodus Koelen, Ventileren of Verwarmen selecteren aan de hand van het gemeten verschil tussen de werkelijke omgevingstemperatuur in de ruimte en de ingestelde temperatuur op de afstandsbediening.
• Als de AUTO modus u niet bevalt, kan de gewenste modus handmatig worden geselecteerd.

KOELEN, VERWARMEN en ALLEEN VENTILEREN regelen

1. Als de AUTO modus u niet bevalt, kunt u handmatig de instellingen tijdelijk opheffen. U drukt hiervoor op knop ② in om de Koelen, Drogen, Verwarmen of de Alleen Ventileren modus te gebruiken.
2. Druk de knop + of - in (3 en 4) om de gewenste kamertemperatuur in te stellen.
3. Druk op de Ventileren "FAN" knop ⑤ om AUTO, HIGH, MED of LOW in de Ventileren modus te selecteren.
4. Druk op de "ON/OFF" knop ①. Het bedrijfsmodus indicatielampje brandt en de airconditioner begint te werken volgens uw instellingen. Druk nogmaals op de "ON/OFF" knop ① om deze functie van de unit te stoppen.

LET OP!

De modus Alleen Ventileren kan niet worden gebruikt om de temperatuur te regelen. In deze modus zijn alleen stap 1, 3 en 4 mogelijk.

ONTVOCHTIGEN

1. Druk op de Modus knop ② om Drogen, "DRY" te selecteren.
2. Druk op de knop + of - (③ en ④) om de gewenste temperatuur in te stellen.
3. Druk op de "On/off" knop ①. Het bedrijfsmodus indicatielampje brandt en de airconditioner begint te werken in de modus Drogen. Druk nogmaals op de "On/off" knop ① om deze functie van de unit te stoppen.

LET OP!

Vanwege het verschil tussen de ingestelde temperatuur van de unit en de werkelijke binnentemperatuur zal de airconditioner in de modus Drogen regelmatig automatisch inschakelen, zonder de modus Koelen en Ventileren te laten werken.

Regeling van de TIMER

Druk op de "TIMER ON/OFF" knop (9 en 10) om de "aan" en "uit" tijd van de unit in te stellen. De effectieve, met de afstandsbediening ingestelde werkingsstijd voor de timer functie is beperkt tot een periode van 0,5 tot minder dan 24 uur.

1. De STARTtijd instellen.

1.1 Druk op de "TIMER ON" knop ⑨. Op het schermpje van de afstandsbediening verschijnt ON TIMER, de eerst ingestelde tijd voor het inschakelen van de unit, en het symbool "h" worden getoond in het Timer gedeelte van het schermpje. U kunt nu de STARTtijd van de unit opnieuw instellen. 1.2 Druk weer op de "TIMER ON" knop ⑨ om de gewenste inschakeltijd van de unit in te stellen. 1.3 Na de instelling van de "TIMER ON" duurt het een halve seconde voor de afstandsbediening het signaal naar de airconditioner verzendt.

2. De STOPtijd instellen.

2.1 Druk op de "TIMER OFF" knop ⑩. Op het schermpje van de afstandsbediening verschijnt OFF TIMER en de eerst ingestelde tijd voor het uitschakelen van de unit in uren wordt getoond in het Timer gedeelte van het schermpje. U kunt nu de STOPtijd van de unit opnieuw instellen. 2.2 Druk weer op de "TIMER OFF" knop ⑩ om de tijd in te stellen waarop u de unit wilt laten uitschakelen. 2.3 Na de instelling van de "TIMER OFF" duurt het een halve seconde voordat de afstandsbediening het signaal naar de airconditioner verzendt.

Om de airco over 6 uur aan te laten slaan.

1. Druk op de TIMER ON knop, de laatst ingestelde starttijd en het signaal "h" worden getoond op het display.
2. Druk op de TIMER ON knop tot "6.0h" verschijnt.
3. Wacht een seconde en het digitale display zal de temperatuur weer tonen. De TIMER ON indicator zal blijven branden en de functie is ingeschakeld.

Gecombineerde timer

(Instellen van zowel TIMER ON als TIMER OFF simultaan)

Deze functie is bruikbaar wanneer u de airco bijvoorbeeld uit wilt schakelen nadat u bent gaan slapen, en het apparaat in de ochtend in te schakelen wanneer u wakker

wordt of wanneer u thuiskomt.

Voorbeeld:

Om de airconditioner 2 uur na de instelling uit te schakelen en opnieuw in te laten schakelen na 10 uur.

1. Druk op de TIMER OFF knop.
2. Druk opnieuw op de TIMER OFF knop tot 2.0h verschijnt op het TIMER OFF display.
3. DRUK op de TIMER ON knop.
4. Druk opnieuw op de TIMER ON knop tot 10:00 verschijnt op het TIMER ON display.
5. Wacht een seconde en het digitale display zal de temperatuur weer tonen. De TIMER ON/OFF indicator zal blijven branden en de functie is ingeschakeld.

LET OP!

• Als de ingestelde tijd voor STARTEN en STOPPEN hetzelfde is, wordt de stoptijd automatisch een half uur (als de ingestelde tijd minder dan 10 uur aangeeft) of een uur (als de ingestelde tijd 10 uur of meer aangeeft) later.
• Om de "TIMER ON/OFF" tijd in te stellen, drukt u op de desbetreffende TIMER knop en stelt u de tijd opnieuw in.
• De insteltijd is een relatieve tijd, d.w.z. dat deze tijd is gebaseerd op een tijdsverschil tussen de werkelijke tijd en de ingestelde tijd.

WAARSCHUWING

• Bescherm de afstandsbediening tegen hoge temperaturen en blootstelling aan straling.
• Bescherm de ontvanger van het binnendeel tegen direct zonlicht om te voorkomen dat de airconditioner niet goed functioneert.

HANDMATIGE BEDIENING (ZONDER AFSTANDSBEDIENING)

Hoe uw apparaat te bedienen zonder de afstandsbediening.

In het geval dat uw afstandsbediening niet werkt, kan uw apparaat handmatig worden bediend met de MANUAL CONTROL-knop op de binnenunit. Merk op dat handmatige bediening geen langetermijnoplossing is en dat het sterk wordt aanbevolen de unit te bedienen met uw afstandsbediening.

VOOR MANUELE BEDIENING

1. Zoek de knop MANUAL CONTROL op het rechter zijpaneel van het apparaat. Druk op de MANUAL CONTROL-knop om de modus FORCED AUTO te activeren.
2. Druk nogmaals op de knop MANUAL CONTROL om de modus GEFORCEERDE KOELING te activeren.
3. Druk een derde keer op de MANUAL CONTROL-knop om het apparaat uit te schakelen.

LET OP!

De handmatige knop is alleen bedoeld voor testdoeleinden en voor noodgevallen. Gebruik deze functie alleen als de afstandsbediening verloren is en het absoluut noodzakelijk is. Om de normale werking te herstellen, gebruikt u de afstandsbediening om het apparaat te activeren.

F OPTIMALE WERKING

Om uw apparaat optimaal te laten functioneren dient u op het volgende te letten:

• Stel de richting van de luchtstroom zo in dat deze niet rechtstreeks op personen is gericht.
• Stel de temperatuur in die voor u het meest comfortabel is. Stel de unit niet in op overdreven hoge of lage temperaturen.
• Sluit deuren en ramen, anders wordt het gewenste effect misschien niet bereikt.
• Zet niets vlak bij de luchtinlaat of -uitlaat, want anders kan de werking van de airconditioner worden verstoord of de airconditioner misschien helemaal niet functioneren. Zorg ervoor dat er geen obstakels zijn die de luchtstroom blokkeren. De luchtstroom moet ongehinderd de hele kamer kunnen bereiken. De luchtstroom moet bovendien ongehinderd de airconditioner kunnen bereiken.
• Het luchtfilter dient regelmatig schoongemaakt te worden, anders koelt of verwarmt het apparaat niet voldoende. U wordt geadviseerd om de filters eens in de twee weken schoon te maken.
• Laat de unit niet werken met de horizontale lamellen in gesloten positie.

G INSTELLEN RICHTING LUCHTSTROOM

• De uitgaande luchtstroomrichting van de airconditioner kan worden ingesteld door het instellen van de horizontale lamellen en de verticale lamellen.
• Stel de richting van de lamellen zodanig in dat de luchtstroom niet direct op personen blaast.
• Zorg ervoor dat de uitgaande luchtstroom de gehele ruimte kan bereiken om temperatuurverschillen in de ruimte te voorkomen.
• De verticale lamellen kunnen met de afstandsbediening worden ingesteld.
• De horizontale lamellen moeten met de hand worden ingesteld.

Instellen van de verticale luchtstroomrichting (op - neer)

Verricht deze handeling wanneer de airconditioner in bedrijf is.

Gebruik de afstandsbediening om de verticale lamellen in te stellen. Druk op de knop AIR DIRECTION ⑧ van de afstandsbediening. De lamel zal bij iedere druk op de knop 6° versteld worden.

De luchtstroom automatisch laten zwenken (op - neer)

Verricht deze handeling terwijl de airconditioner in werking is.

• Druk op Zwenkrichting "SWING" knop ⑦ op de afstandsbediening.
• Druk weer op "SWING", knop ⑦ om de functie te beëindigen. Druk op Luchtrichting "AIR DIRECTION", knop ⑧ om de lamel in de gewenste stand vast te zetten.

Instellen van de horizontale luchtstroomrichting (links - rechts)

Beweeg de hendels van de horizontale lamellen met de hand naar links of naar rechts om de gewenste luchtstroom in te stellen.

WAARSCHUWING

Zorg ervoor dat u de ventilator achter de verticale lamellen niet aanraakt!

WAARSCHUWING

• De knoppen "AIR DIRECTION" ⑧ en "SWING" ⑦ werken niet wanneer de airconditioner af staat (ook wanneer de "TIMER ON" is ingesteld).
• Laat de airconditioner nooit langere tijd in de koel- of droogstand werken met de luchtstroom naar omlaag gericht. Als u dit toch doet, kan er condensvorming ontstaan op de verticale lamel, waardoor er water kan lekken.
• Beweeg de verticale lamel niet met de hand. Gebruik altijd de "AIR DIRECTION" knop ⑧ of de "SWING" knop ⑦ . Als u dit blaasrooster met de hand beweegt, kan de werking worden verstoord. Wanneer de verticale lamel niet naar behoren functioneert, zet dan de airconditioner af en weer aan.
• Wanneer de airconditioner meteen na het afzetten weer wordt aangezet, zal de verticale lamel gedurende ongeveer 10 seconden mogelijk niet bewegen.
• Laat de unit niet werken met de horizontale lamel in gesloten positie.

HOE DE AIRCONDITIONER WERKT

AUTOMATISCHE WERKING

KOELEN

• Wanneer u de airconditioner in de automatische stand "AUTO" zet (knop ② op de afstandsbediening), worden KOELEN, VERWARMEN of alleen VENTILEREN automatisch geselecteerd, afhankelijk van de temperatuur die u heeft ingesteld en de kamertemperatuur.
• De airconditioner regelt de kamertemperatuur automatisch volgens de door u ingestelde temperatuur.
• Wanneer de "AUTO" stand u niet bevalt, kunt u de instellingen ook handmatig aanpassen.

SLAAPWERKING

ONTVOCHTIGEN

• Deze functie, die alleen kan worden gebruikt in combinatie met koel-, verwarmings- of automatisch bedrijf [COOL, HEAT en AUTO], zorgt ervoor dat de airconditioner automatisch de ingestelde temperatuur met 1°C per uur verhoogt (in koelmodus) of verlaagt (in verwarmmodus) gedurende de eerste 2 uur. De airconditioner zal vervolgens gedurende 5 uur deze temperatuur (ingestelde temperatuur + of -2 graden) handhaven. Vervolgens schakelt het apparaat zich automatisch uit.

ONTVOCHTIGEN

• De stand Ontvochtigen selecteert automatisch de bedrijfsmodus Ontvochtigen op basis van het verschil tussen de ingestelde temperatuur en de werkelijkke temperatuur in de ruimte.
• Tijdens het ontvochtigen worden de functies Koelen of Alleen Ventileren regelmatig in- en uitgeschakeld om de temperatuur te regelen. De ventilatorsnelheid wordt automatisch ingesteld.
• In de normale stand Koelen wordt de lucht ook door de airconditioner ontvochtigd.

LET OP

Wanneer de airconditioner bezig is met ontvochtigen, zal de kamertemperatuur waarschijnlijk dalen. Het is daarom normaal dat een vochtigheidsgraadmeter een verhoogde relatieve luchtvochtigheid aangeeft. De absolute luchtvochtigheid in de ruimte daalt echter, afhankelijk van de hoeveelheid vocht die in de ruimte wordt geproduceerd (koken, mensen enz.).

ONDERHOUD

WAARSCHUWING

Schakel eerst de airconditioner uit en trek de stekker uit het stopcontact voordat u het apparaat gaat schoonmaken.

Binnenunit en afstandsbediening schoonmaken

WAARSCHUWING

• Gebruik een droge doek om de binnenunit en de afstandsbediening schoon te maken.
• U kunt een doek en wat koud water gebruiken als de binnenunit erg vuil is.
• Het voorpaneel van de unit kan worden verwijderd en met water worden schoongemaakt. Droog het paneel met een droge doek.
• Gebruik geen chemisch behandeld doekje of stofdoek om de unit schoon te maken.
• Gebruik nooit benzine, verdunningsmiddel (thinner), schuurmiddel of een oplosmiddel om het apparaat schoon te maken. Het plastic kan erdoor gaan breken of vervormen.

Luchtfilter schoonmaken

Verstopte luchtfilters verminderen het koelende effect van dit apparaat. Maak het filter eens in de twee weken schoon.

1. Til het voorpaneel van de binnenunit omhoog tot het vastklikt.
2. Pak de hendel van het gaasfilter vast en druk het filter voorzichtig omhoog uit de houder en trek het daarna omlaag.
3. Haal het gaasfilter uit de binnenunit.

Maak het gaasfilter eens in de twee weken schoon. Maak het gaasfilter schoon met een stofzuiger of met water.

1. Het zwarte actief koolfilter kan niet gereinigd worden. Wanneer dit filter vies is, zal het simpelweg de onaangename luchtjes niet meer filteren. Het filter moet dan vervangen worden door een nieuw filter (verkrijgbaar bij uw dealer). Wij raden aan het actief koolfilter tweemaal per seizoen te vervangen.
2. Het groen gekleurde HAF filter toont zichtbare sporen van vuil op en in het filter wanneer deze vervangen dient te worden. Dit filter kan niet gereinigd worden en moet vervangen worden door een nieuw filter (verkrijgbaar bij uw dealer). Wij raden aan het filter tweemaal per seizoen te vervangen.

nieuw filter

vervanging van filter aanbevolen

1. Na vervanging van het actief koolfilter en het HAF filter in de filterhouder op het gaasfilter, kan het gaasfilter teruggeplaatst worden in de airconditioner.
2. Zorg ervoor dat het filter helemaal droog is en niet beschadigd, voordat u het weer terugplaatst.
3. Installeer het luchtfilter weer in de unit.
4. Zet het bovenste gedeelte van het luchtfilter terug in de unit. Let er daarbij op dat de linker- en rechterzijkant recht in de unit komen. Plaats het filter in de oorspronkelijke positie terug.

Onderhoud

Wanneer de unit gedurende langere tijd niet gebruikt wordt, dient u de volgende handelingen te verrichten:

1. Laat de ventilator ongeveer 6 uur aan staan om de binnenkant van de unit te drogen.
2. Schakel de unit uit en haal de stekker uit het stopcontact. In geval van model S(C)5148, onderbreek de stroomtoevoer. Haal de batterijen uit de afstandsbediening.
3. De buitenunit moet regelmatig worden onderhouden en worden schoongemaakt. Dit mag alleen worden uitgevoerd door een erkend airconditioningmonteur.

Controle vóór ingebruikname

• Controleer of de bedrading niet beschadigd of los is.
• Controleer of de luchtfilters geplaatst zijn.
• Controleer of de luchtuitlaat of -inlaat niet geblokkeerd is wanneer de airconditioner gedurende langere tijd niet in gebruik is.

WAARSCHUWING

• Raak de metalen delen van het apparaat niet aan wanneer u het filter verwijdert. Scherpe metalen randen kunnen verwondingen veroorzaken.
• Gebruik geen water om de binnenzijde van de unit te reinigen. Water kan de isolatie beschadigen, hetgeen kan leiden tot elektrische schokken.
• Controleer altijd voordat u de unit gaat schoonmaken of de stroom en de stroomonderbreker uitgeschakeld zijn.

J BEDIENINGSTIPS

De volgende problemen kunnen voorkomen tijdens normale werking.

1. Beveiliging van de airconditioner.

Beveiliging van de compressor

• De compressor kan niet starten binnen 3 minuten nadat hij is uitgeschakeld.

Anti-tocht

• De unit is zo ontworpen dat hij in de stand Verwarmen "HEAT" geen koude lucht uitblaast wanneer de binnen warmtewisselaar zich in een van de volgende drie situaties bevindt en de ingestelde temperatuur nog niet is bereikt.

A. Wanneer de unit net begint te verwarmen. B. Tijdens ontdooien. C. Bij verwarmen bij lage temperatuur.

Ontdooien

• De binnen- of buitenventilator stopt tijdens het ontdooien.
• Tijdens de verwarmingscyclus kan zich ijs op de buitenunit vormen wanneer de buitentemperatuur laag is en de luchtvochtigheid hoog. Hierdoor heeft de airconditioner minder verwarmingscapaciteit. In dit geval zal de airconditioner regelmatig stoppen met verwarmen en wordt de ontdooicyclus automatisch gestart.
• De ontdooitijd kan variëren van 4 tot 10 minuten, afhankelijk van de buitentemperatuur en de hoeveelheid gevormd ijs op de buitenunit.

2. Er komt een witte nevel uit de binnenunit.

• In een ruimte met een hoge relatieve luchtvochtigheid kan een witte nevel ontstaan door een groot verschil tussen luchtinlaat- en luchtuitlaattemperatuur tijdens het koelen.
• Wanneer de airconditioner weer start in de bedrijfsmodus Verwarmen kan er een witte nevel ontstaan door vocht dat tijdens het koelen of drogen neerslaat op het oppervlak van de verdamper van de binnenunit.

3. De airconditioner maakt vreemde geluiden.

• U kunt een zacht sissend geluid horen wanneer de compressor loopt of direct na het stoppen van de compressor. Dit geluid wordt veroorzaakt doordat het koelmiddel gaat circuleren of de circulatie van het koelmiddel stopt.
• U kunt ook een piepend geluid horen wanneer de compressor loopt of direct na het stoppen van de compressor. Dit wordt veroorzaakt door het effect van temperatuurwisseling, uitzetten en inkrimpen, van de kunststof delen.
• U kunt ook een geluid horen wanneer de stroom wordt ingeschakeld en het luchtuitblaasrooster naar zijn oorspronkelijke stand gaat.

• Dit is normaal en doet zich voor wanneer de airconditioner lange tijd niet is gebruikt of wanneer deze voor het eerst wordt gebruikt.

5. Er komt een vreemde geur uit de binnenunit.

• Dit wordt veroorzaakt doordat de geuren van bouwmaterialen, meubilair of rook door de binnenunit worden aangezogen en worden verspreid.

6. De airconditioner gaat vanuit Koelen of Verwarmen in Alleen Ventileren werken.

• Wanneer de temperatuur in de ruimte de op de airconditioner ingestelde temperatuur heeft bereikt, stopt de compressor automatisch en gaat de airconditioner over op Alleen Ventileren. De compressor start weer wanneer de temperatuur in de ruimte stijgt (bij Koelen) of daalt (bij Verwarmen) tot de vooraf ingestelde waarde.
• Tijdens Koelen kan zich bij een hoge relatieve luchtvochtigheid (hoger dan 80%) condens vormen op het oppervlak van de binnenunit. Stel de horizontale lamel in op de maximum geopende stand en selecteer de hoge "HIGH" ventilatorsnelheid.

8. Verwarmen.

• De airconditioner neemt warmte op van de buitenunit en leidt deze tijdens de bedrijfsmodus Verwarmen naar de binnenunit. Wanneer de buitentemperatuur daalt, zal ook de warmte die door de airconditioner wordt opgenomen verminderen, waardoor de verwarmingscapaciteit van het binnendeel zal dalen.

• Bij een spanningsonderbreking tijdens de werking van de unit worden deze volledig uitgeschakeld.

De airconditioner is voorzien van een automatische herstartfunctie. Hierdoor blijven bij een spanningsonderbreking alle ingestelde waarden bewaard in het geheugen en start de unit automatisch wanneer de stroomvoorziening weer is hersteld.

10. Detectiesysteem voor lekke koudemiddel.

• De airconditioner is uitgerust met een detectiesysteem voor eventuele lekkage van koudemiddel. Wanneer de buitenunit een tekort aan koudemiddel signaleert, stopt het apparaat en de binnenunit toont het alarm EC op het display. Herstart het apparaat niet en neem contact op met uw leverancier.

Storingen en oplossingen

Conflicten bij verschillende modusselecties

Wanneer er twee of meer binnendelen in bedrijf zijn, zorg er dan voor dat de geselecteerde modus geen conflict geeft met andere binnendelen. De verwarmingsmodus heeft voorrang op iedere andere modus. Als een binnendeel in de verwarmingsmodus draait, dan kunnen de overige binnendelen ook alleen maar in de verwarmingsmodus werken. Wordt voor een binnendeel toch een andere modus dan de verwarmingsmodus geselecteerd, dan zal dit binnendeel een conflict geven en niet functioneren.

Voorbeeld: Draait een binnendeel in modus koelen en wordt een ander binnendeel op stand verwarmen ingeschakeld, dan zal het binnendeel dat in de modus koelen werkt een conflict geven, immers de verwarmingsmodus is bepalend. Het binnendeel dat op stand koelen werkt, zal een storing op het display aangeven, namelijk P5.

Voor een overzicht wanneer er conflictsituaties zullen ontstaan, zie onderstaande tabel:

		Mode werkende binnendeel. Bijvoorbeeld unit A
Mode van bijgeschakeld binnendeel of bij mode wijziging van binnendeel. Bijvoorbeeld unit B	Mode Koelen Verwarmen Ontvochtigen Fan Auto
	Koelen Geen conflict	unit A werkt, unit B geeft conflict	Geen conflict Geen conflict			Units A en B functioneren als ze allebei indezelfde modus要去en werken welke de airconditio-ner automatisch selekteert, hierbij is de unit welke in bedrijf is bepa-lend voor de modus.
	Verwarmen	unit A geeft conflict, unit B werkt	Geen conflict	unit A geeft conflict, unit B werkt	unit A geeft conflict, unit B werkt
	Ontvochtigen Geen conflict	unit A werkt, unit B geeft conflict	Geen conflict Geen conflict
	Fan Geen conflict	unit A werkt, unit B geeft conflict	Geen conflict Geen conflict
	Auto Koelen Geen conflict	unit A werkt, unit B geeft conflict	Geen conflict Geen conflict
	Auto verwar-men	unit A werkt, unit B geeft conflict	Geen conflict	unit A geeft conflict, unit B werkt	unit A geeft conflict, unit B werkt
	Auto Fan Geen conflict	unit A werkt, unit B geeft conflict	Geen conflict Geen conflict

PROBLEEM

Zet bij een van de volgende problemen de airconditioner onmiddellijk uit en schakel de stroom uit. Neem contact op met uw leverancier.

• Zekering springt steeds door of de hoofdschakelaar springt regelmatig op "uit".
• Er is water of een andere vloeistof in de airconditioner gelopen.
• De afstandsbediening werkt niet of niet goed. Andere abnormale situaties.

Probleem Mogelijk oorzaken
Eenheid schakelt Niet aan na het drukken op de AAN/UIT-knop	De eenheid kan pas na 3 minuten wachten aangezet worden om overbelasting te voorkomen. De eenheid kan na uitzetten pas 3 minutes later opnieuw aangezet worden.
De eenheid schakelt over van de modus KOELEN/VERWARMEN maar de modus VENTILATOR	De eenheid kan de instelling wijzigelen om te voorkomen dat er vorst op de een-heid gezvermdd wordt. Zodra de temperatuur stijgt, za de eenheid opnieuw wer-ken in de voordien geselecteerde modus.
	De instaltemperatuur ward bereikt. Op dit punt za de eenheid de compressor uitschaken. De eenheid zal verder werkden als de temperatuur opnieuw schom-melt.
De binneneenheid verspreidt een witte mist.	In vochtige regio'szal een groot temperatuurverschilussen de lucht in de kamer en de behandelde lucht een witte mist veroorzaken.
Zowel de binnen- als buiteneen-heid verspreiden een witte mist	Als de eenheid na ontdooien opnieuw opstart in de modus VERWARMEN kan er een witte mist verspreid worden door het vocht dat gezvermdd wardijdens het ontdooien.
De binneneenheid maakt geluiden	Er is mogelijk een geluid van stromende lucht hoorbaar wonneer de luchtklep waar een andereplaats beweegt.
	Er kan een krakend geluid hoorbaar+zijn na het werkden in de modus VERWARMEN vanwege het uitzetten en krimpen van de plastic onderdelen van de eenheid.
Zowel de binnen- als buiteneen-he den makegeluiden	Een laag sissend geluid tijdens werkung: Dit is normala en worden veroorzaakt door het koelmiddel dat door zowel de binnen- als de buiteneenheden stroomt.
	Laag sissend geluid wonneer het systeme opstart, net stopte met draaien of aan het ontdooien is: Dit geluid is normala en worden veroorzaakt door het koelmid-del dat stop of van richting verandert.
	Krakend geluid: Het normala uitzetten en krimpen van plastic en metalen onder-delen veroorzaakt door temperatuurwijzigingen tijdens werkung kan krakende geluiden veroorzaken.
De buiteneenheid maakt geluiden	De eenheid zarischillende geluiden make, gebaseerd op de huidige bedrijfs-modus.
Er wordt stof verspreid door de binnen- of buiteneenheid	Er kan zich tijdens langere periodes van inactiviteit stof ophopen op de eenheid. Dit stof zarvallerspreid worden als de eenheid aangezet wordt. Dit kan voorkomen worden door de eenheid tijdens langere periodes van inactiviteit te bedekken.
De eenheid verspreidt een wieze geur	De eenheid kan geuren absorberen vanuit de omgeving (zoals van meubilair, koken, sigaretten, enz.) Deze geuren zullen tijdens de werkung verspreid worden.
	De filters van de eenheid+zijn beschimmeld en moeten gereinigd worden.
De ventilator van de buiteneen-heid werkket Niet	Tijdens werkung wordt de snelheid van de ventilator geregeld voor een optimale werkung.
De werkung is onregelmatig, onvoorspelbaar of de eenheid rea-geert Niet	Storingen van masten voor mobiele Telefonie en versterkers konnen ervoor zorigen dat de eenheid Nietaar behoren werkct. Probeer in dit geval het volgende: Schakel de voeding uit en daarna weer in.Druk op de AAN/UIT-knop op de afstandsbediening om het apparaat opnieuw in werkung te zetten.

Probleem Mogelijk oo	zaken Oplossing
Slechte koeling	De temperatuur is mogelijk hoger inge-steld dan de kamertemperatuur	Stel de temperatuur lager in
	De warmtewisselaar op de binnen- of bui-teneenheid is vuil	Reinig de vuile warmtewisselaar
	Het luchtfilter is vuil	Verwijder het filter en reinig het volgens de instructies
	De luchtinaat, -uitlaat of beiden+zijngeblokkeerd	Zet de eenheid uit, verwijder de obstruc-tie en zet de eenheid terug aan
	Deuren en ramen staan open	Zorg ervoor dat alle deuren en ramen tij-dens gebruik gesloten+zijn
	Er worden overmatige warmte opgewekt door zonlicht	Sluit vensters en gordijnen bij periodes van grote warmte ofHoldere zonneschijn
	Er bevinden zich te veel warmtebronnen in de kamer (mensen, computers, elektr-onische apparatuur, enz.)	Verminder het aantal warmtebronnen
	Laag peel van het koelmiddel vanwegeeen lek of langdurig gebruik	Controler op lekker, zich het koelcircuit opnieuw af en vul koelmiddel bij
	De functie STIL is geactiveerd (optionele functie)	De functie STIL kan de prestaties vermin-denen door de werkingsfrequentie te ver-lagen. Schakel de functie STIL uit.
De eenheid werkt nicht	Stroomonderbreking Wacht tot de stroomt	bevoer hersteld is
	De eenheid is uitgeschakeld. Zet de eenheid aan
	De zekering is doergebrand Vervang de zekering
	De batterijen van de afstandsbediening+zijn leeg	Vervang de batterijen
	De 3-minuten veiligheidsfunctie van de eenheid is geactiveerd	Wacht drie minuten na het opnieuw aan-zetten van de eenheid
	Timer is geactiveerd Zet de timer uit
De eenheid start enstopt regelmatig	Er bevindt zich te veel of te weinig koel-middel in het systeme	Controler op lekker en vul koelmiddel bij.
	Er is Niet samendrukbaar gas of vloeistof in het systeme terechtgekommen.	Verwijder het gas of de vloeistof en vul het systeme opnieuw met koelmiddel.
	De compressor is defect Vervang de comptor
	De spanning is te hoop of te laag	Installer een manostaat om de spanning te regelen
Slechte verwarming	Het is buiten extreem koud	Gebruik een bijkomend verwarmingstoe-stel
	De koude lustch komt binnen door deuren en vensters	Zorg ervoor dat alle deuren en ramen tij-dens gebruik gesloten+zijn
	Laag peel van het koelmiddel vanwegeeen lek of langdurig gebruik	Controler op lekker, zich het koelcircuit opnieuw af en vul koelmiddel bij
Indicatielampje knip-pert voordturend	De eenheid kan stoppen of veiligverder werken Wacht ongeveer 10 minuten als het indicatielampje blijft knipperen of als er een foutcode verschijnt. Het probleem lost zichsclf nogelijk op.Schakel, als dit Niet het geval is, de voeding uit en daarna opnieuw in. Zet de eenheid aan.Schakel als het probleem aanhoudt de voeding uit en neem contact op met uwdichtstbijzijnde servicecentrum.
Volgende foutcode verschijnt in het weer-gavevenster van de binneneenheid:E0,E1,E2...P1,P2,P3...F1,F2,F3...

Wanneer het probleem blijft bestaan, neem dan contact op met uw leverancier. Geef een goede omschrijving van het probleem en vermeld het typenummer van de unit.

LET OP!

Laat eventuele reparaties aan het apparaat alleen uitvoeren door een bevoegd airconditioningmonteur.

GARANTIEBEPALINGEN

U krijgt op de airconditioner 48 maanden garantie op de compressor en 24 maanden garantie op overige onderdelen, vanaf de aankoopdatum. Hierbij gelden de volgende regels:

1. Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade, wijzen wij uitdrukkelijk af.
2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
3. De garantie geldt niet wanneer veranderingen zijn aangebracht, niet-originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
4. Onderdelen die aan normale slijtage onderhevig zijn, zoals het filter, vallen buiten de garantie.
5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
6. De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
7. De verzendkosten en het risico van het opsturen van de airconditioner of onderdelen daarvan komen altijd voor rekening van de koper.
8. Schade veroorzaakt door het niet gebruiken van de geschikte filters, valt buiten de garantie.
9. Het verlies van koelmiddel en/of lekkage ten gevolge van ondeskundig aansluiten / het ontkoppelen van de units door niet gekwalificeerde personen valt niet onder de garantiebepalingen die op dit product van toepassing zijn. Schade aan apparaten die geïnstalleerd, gekoppeld en/of ontkoppeld zijn niet conform lokale regels en wetgeving en/of niet conform de installatiehandleiding vallen niet onder de garantiebepalingen die op dit product van toepassing zijn.

In het geval van reparaties, raadpleeg uw dealer indien deze instructies geen oplossing bieden. Zorg ervoor dat in het uitzonderlijke geval van een noodzakelijke ontkoppeling dit te allen tijde door een gekwalificeerde en geautoriseerde professional gedaan wordt volgens uw lokale wetten en regelgeving.

Werp elektrische apparatuur niet weg bij het huisvuil; lever het in op de daarvoor aangewezen plaats. Neem contact op met de plaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanneer elektrische apparaten worden weggegooid op de vuilstort of in de dump, kunnen gevaarlijke stoffen in het grondwater en in de voedselketen terechtkomen met alle gevolgen voor de gezondheid. Bij de vervanging van oude apparaten door nieuwe is de leverancier wettelijk verplicht om zonder kosten het oude apparaat voor vernietiging in te nemen. Batterijen niet in het vuur werpen, want deze kunnen exploderen of gevaarlijke vloeistoffen uitstoten. Indien u de afstandsbediening vervangt of vernietigt, de batterijen verwijderen en deze conform de geldende wetgeving weggooien, want deze zijn schadelijk voor het milieu.

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen zoals opgenomen in het Protocol van Kyoto. De apparatuur mag alleen worden gerepareerd of gedemonteerd door professioneel, geschoold personeel.

Deze apparatuur bevat koelmiddel R32 in de hoeveelheid als aangegeven in bovenstaande tabel. Laat R32 niet ontsnappen in de atmosfeer: R32 is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP) = 675.

Internet:

Om u nog beter van dienst te zijn, kunt u de meest recente versie van de gebruikers-, installatie- en/of servicehandleiding downloaden op www.qlima.com.
