BEDIENUNGSANLEITUNG SM52 Multi QLIMA

Liebe Kauferin, lieber Kaufer,

wir beglückwūnschen Sie zum Kauf Ihr's Qlima-Klimageräts. Sie haben ein hochwertiges

Produkt erworbEN, dass Ihnen bei richtiger Benutzung jahrelang Freude machen wird.

Bitte lessen Sie sich vor der Benutzung these Anleitung durch, damit die maximale

Lebensdauer Ihres Klimagerats gewährleistet ist.

Wir gewähren im Auftrag des Herstellers eine 24-monatige Garantie aufSAMTliche Material

und Produktionsfehler und eine 48-monatige Garantie auf den Kompressor.

Wir wünschen Ohnen viel Freude an Ihrklimagerät!

Mit freundlichen Grüben

PVG Holding b.v.

Kundendienstabteilung

1.LESEN SIE ZUNÄCHST DIE BEDIENUNGSANLEITUNG.
2. WENDEN SIE SICH IN ZWEIFELSFÄllen AN IHREN HändLER.

D

2

INHALT

A. SICHERHEITSANWEISUNGEN

B. BEZEICHNUNG DER TEILE

C. BETRIEBSTEMPERATUR
D. FERNBEDIENUNG

E. MANUELLEB BETRIEB (OHNE FERNBEDIENUNG)
F. OPTIMALER BETRIEB
G. EINSTELLEN DER RICHTUNG DES LUFTSTROMS
H. FUNKTIONSWEISE DES KLIMAGERÄTS

I. WARTUNG

J. BEDIENUNG
K. FEHLERSUCHE UND ABHILFE

L. GARANTIEBEDINGUNGEN

M. TECHNISCHE DATEN

WARUM SIE DIESE ANLEITUNG LESEN SOLLTEN

These Anleitung enthalt viele praktische Tipps zur richtigen Bedienung und Wartung Ihres Klimagerats. Im Abschnitt Fehlersuche und Abhilfe finden Sie viele Lösungen zu allgemeinen Problemen. Wenn Sie Abschnitt J „Fehlersuche und Abhilfe" gelesen haben, brauchen Sie möglicherweise den Kundendienst gar nicht erst hinzuzuziehen.

A SICHERHEITSANWEISUNGEN

Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Klimagerät in Wohngebäuden bestimmt, undarf nur in trockener Umgebung,unter normalen Haushaltsverhältnissen,in Wohnräumen,Küchen und in Garagen verwendet werden.Kontrollieren Sie die Netzspannung und Frequenz.Dieses Gerät eignet sich ausschließlich fur Steckdosen mit Schutzkontakt,Anschlussspannung 230V /50Hz .Die Modelle 4.8kW müssen direkt mit dem Stromkabel an die Stromquelle angeschlossen werden.

WICTIG

• Das Gerät MUSS immer über einen geerdeten Anschluss verfügen. Wenn die Stromversorgung nicht geerdet ist, darüber Sie das Gerät nicht anschlieben. Wenn das Gerät angeschlossen ist, muss der Stecker immer gut zugänglich sein. Lesen Sie sich diese Anweisungen gründlich durch und halten Sie sie ein.
• Das Klimagerät enthalt ein Kaltemittel und ist als Druckgeräte einzuordnen. Wenden Sie sich wegen Installation und Wartung des Klimagerats thereof immer an einen officiellen Installationsfachmann. Das Klimagerät muss jährlich von einem officiell anerkannten Monteur für Klimageräte inspiert und gewartet werden. Die Garantie gilt nicht für Schäden, die durch Nachlüssigkeit oder durch Handlungen entstanden sind, die von den, in dieser Anleitung beschriebenen Handlungen abweichen.

Vor dem Anschlieben des Geräts mussen Sie Folgendes kontrollieren:

• Die Anschlusspannung muss mit der auf dem Typenschild angegeben Netzspannung übereinstimmen.
• Die Steckdose und die Stromversorgung müssen mit dem auf dem Typenschild angegebenen Strom übereinstimmen.
• Der Stecker an der Geräteschnur muss in die Wandsteckdose passen.
• Das Gerät muss auf einem festen Untergrund angebracht werden.

Wenn Sie daran zweiifen, dass das Gerät für die vorhandenen Einrichtungen geeignet ist, müssen Sie die Stromversorgung zum Gerät von einem geprüften Elektriker kontrollieren setzen.

• Dieses Gerät wurde gemäß den CE-Sicherheitsnormen hergestellt. Trotzdem sollen den Sie wie bei allen elektrischen Geräten vorsichtig sein.
• Lufteinlass und Auslassgitter)durfen nicht verdeckt werden.
• Das Gerätarf niemals mit Chemikalien in Berührung kommt.
• Bespritzen Sie das Gerät niemals mit Wasser und tauchen Sie es nie in Wasser ein. Schalten Sie das Gerät ab undziehen Sie immer den Netzstecker wenn Wasser ins Innengerät gelangt.
• Stecken Sie keine Fälle, Finger oder Gegenstände in die Öffnung des Geräts.
• Schließen Sie das Gerät nie über eine Verlängerungsschnur an die Stromquelle an. Wenn keine geeignete Steckdose mit Schutzkontakt zur Verfugung stehen, müssen Sie von einem Elektrofachmann eine entsprechende Steckdose installieren halten.
• Reparaturen bzw. Wartungsarbeiten am Gerät dürfen nur von einem officiellen Wartungsmonteur oder von ihrem officiellen Handler ausgeführct werden. Halten Sie die in der Bedienungsanleitung zu dieserem Gerät aufgeführten Anweisungen zur Bedienung und Wartung ein.
• Ziehen Sie immer den Stecker des Geräts aus der Steckdose, wenn das Gerät nicht benutzt wird.
• Das Inbetriebsetzen oder Ausschalten des Klimagerats mittels des Einsteckens oder Herausziehens des Netzsteckers ist nicht zulässig. Benutzen Sie immer die für diesen Zweck vorgesehenen Schalter am Gerät oder benutzen Sie die Fernbedienung.
• Offnen Sie das Klimagerät nicht, wenn es in Betrieb ist. Ziehen Sie immer den Netzstecker, bevor Sie das Gerät öffnen.
• Ziehen Sie immer den Netzstecker, bevor Sie das Klimagerät reini-gen oder warten.
• Esarfkein Gasbrenner, Brennbzw. Wärmeofen im Luftstrom aufgestellt werden.

• Mit nassen Handen dürfen Sie die Schalter nicht bedienen und das Klimagerät nicht berühren.

• Wenn das Außergerät in Betrieb ist, erzeugt es Lärm. Der Benutzer ist damit verantwortlich zu kontrollieren, ob dies mit den örtlichen Vorschriften übereinstimmt und ob das Gerät auch anderweitig den örtlichen Vorschriften entspricht.

• Dieses Gerätarf nicht von körperlich, geistig oder sensorisch eingeschrankten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei dess erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch{jemanden, der fur die Sicherheit dieser Personen zuständig ist.
• Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem Gerät speilen.
• Es empfeihlt sich, sich nicht im direkten Luftstrom aufzuhalten.
• Trinken Sie nie Wasser aus dem Klimagerät.
• Führn Sie keinerlei Veränderungen am Apparat durch. Entfernen Sie das Isolationsmaterial nicht.
• Sollte das Netzkabel beschädigt sein, so muss es durch den Hersteller, seinen Kundenservice oder durch eine Person mit vergleichbaren Qualifikationen ersetzt werden, um Gefahren zu vermeiden.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit körperlicher, sensorischer oder geistiger Behinderung oder mangelnder Erfahrung und Wissen bedient werden, wenn sie beaufsichtigt werden, oder in die sichere Nutzung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen mit dem Gerät nichtizen. Kinder dürfen mit dem Gerät nichtizen. Die Reinigung und die Wartung durch den Benutzer sind von Kindern nicht ohne Aufsicht durchzuführen.

ACHTUNG!

• Wenn die Netzschnur, der Stecker, das Gehäuse oder das Bedienfeld beschädigt ist,)dürfen Sie das Gerät nie benutzen.
• Bei Nichtbeachtung dieser Anweisungen erlischt möglicherweise die Garantie für diesen Gerät.

Spezifische Informationen zu Geräten mit Kältemittelgas R 290 / R32.

• Lesen Sie aufmerksam alle Warnhinweise.
• Wenn Sie das Gerät abtauen und reinigen, verwenden Sie keine Werkzeuge, die nicht vom Hersteller empfohlen wurden.
• Das Gerät muss in einem Bereich ohne durchgehende Entzündungsquelle (Bsp.: offene Flammen, laufende Gasoder Elektrogeräte) aufgestellt werden.
• Nicht durchstehen oder verbrennen.
• Dieses Gerät beinhaltet Y g des Kältemittelgases R 290 / R32 (siehe Nennwertaufkleber auf der Geräterückseite).
• R 290 / R32 ist ein Kältemittelgas, das den entsprechenden europäischen Richtlinien zur Umwelt entspricht. Nicht auf den Kältemittelkreislauf einstehen. Achten Sie darauf auf, dass die Kältemittel möglicherweise keinen Geruch haben.
• Wenn das Gerät in einem unbelüfteten Raum aufgestellt, in Betrieb genommen oder gelagert wird, muss der Raum so konzipiert sein, dass die Ansammlung von Kältemittellecks vermieden wird, was aufgrund der möglichen Entzündung des Kältemittels durch elektrische Heizgeräte, Öfen oder eine andere Entzündungsquelle andernfalls zu einer Brand- oder Explosionsgefahr führen wurde.
• Das Gerät muss so gelagert werden, dass ein mechanisches Versagen verhindert wird.
• Personen, die den Kältemittelkreislauf bedieren oder daran arbeiten, müssen die entsprechende Zertifizierung durch eine zugelassene Organisation besitzen, um das Fachwissen im Umgang mit Kältemitteln gemäß einer spezifischen Evaluierung sicherzustellen, die von Industrieverbänden anerkannt wird.
• Reparaturen müssen basierend auf den Empfehlungen des Herstellers durchgeführt werden.

Wartungs- und Reparaturarbeiten, welche die Unterstützung einer weiteren qualifizierten Person erfordern, müssen unter Aufsicht einer Person durchgeführt werden, die im Umgang mit brennbaren Kälemitteln geschult ist.

Das Gerät ist an einem Ort zu installieren, zu betreiben und zu lagern, dessen Fläche mehr als 4 m beträgt. Das Gerät ist an einem gut belufteten Ort zu lagern, an dem die Raumgroße der für den Betrieb vorgegebenen Raumgroße entspricht.

ANWEISUNGEN ZUR REPARATUR VON GERÄTEN MIT R 290 / R32

1. ALLGEMEINE ANWEISUNGEN

These Gebrauchsanleitung ist für die Nutzung durch Personen mit angemessenem Wissen über Elektrik, Elektrotechnik, Kältemittel und Maschinenbau vorgesehen.

1.1 Überprüfen Sie den Bereich

Bevor Sie mit der Arbeit an Systemen beginnen, die entflammbares Kaltemittel enthalten, sind Sicherheitsprüfungen erforderlich, um sicherzustellen, dass die Entzündungsgefahr minimiert ist. Bei der Reparatur des Kühlsystems sind folgende Vorkehrungsmaßnahmen zu treffen, bevor mit der Arbeit am System begonnen wird.

1.2 Arbeitsvorgang

Die Arbeiten sind in einem kontrollierten Verfahren durchzufahren, um das Risiko von entflammbarem Gas oder Dampfen während der Durchführung der Arbeiten zu minimieren.

1.3 Allgemeiner Arbeitsbereich

Das Wartungspersonal und andere, die injenem Bereich arbeiten, sind über die Art der durchgefuhrten Arbeiten in Kenntnis zu setzen. Arbeiten in geschlossenen Räumen sind zu vermeiden. Der Bereich um den Arbeitsbereich ist abzutrennen. Stellen Sie safer, dass die Bedingungen in dem Bereich durch die Kontrolle von entflammbarem Material gesichert wurden.

1.4 Prüfung auf Kätemittel

Der Bereich ist mit einem entsprechenden Kaltemitteldetektor vor und während den Arbeits zu prufen, um sicherzustellen, dass der Techniker auf möglicherweise entflammbare Atmosphären aufmerksam gemacht wird. Stellen Sie safer, dass das Leckerkennungsgerät für die Nutzung mit entflammbaren Kaltemitteln geeignet ist, d. h. keine Funkenbildung, adäquat versiegt oder eigensicher.

1.5 Bereitstellung eines Feuerlöschers

Sollten SchweiBarheiten am Kuhlgerät oder einem dazugehörigen Bauteil durchgeführt werden, so ist ein geeignete Feuerlöscher bereitzustellen. Stellen Sie einen Trockenpulver- oder CO_2 -Feuerlöscher im Ladebereich bereit.

1.6 Keine Zündquellen

Bei Arbeiten an einem Kühlsystem, bei denen eine Rohrleitung freigelegt wird, die entflammbares Kaltemittel führt oder führte, * dürfen keine Zündquellen nutzen, die zur Gefahr eines Feuers oder einer Explosion führen können. Alle möglichen Zündquellen, darunter Zigaretten, sind in ausreichendem Abstand vom Ort der Installation, der Reparatur, der Demontage und der Entsorgung aufzubewahren, an dem möglicherweise entflammbare Kaltemittel in die Umgebung entweichen konnen. Vor den Arbeiten ist der Bereich rund um das Gerät zu beobachten, um Sicherzustellen, dass keine entflammbaren Gefahren oder Risiken der Entzündung vorhanden sind. Es sind „Nichtraucher“-Scholder aufzustellen.

1.7 Belüfteter Bereich

Stellen Sie sicher, dass der Bereich offen und entsprechend beluftet ist, bevor Sie das System aufbrechen oder SchweiBarheiten durchfuhren. Wahrend den Arbeitsen ist ein gewisser Grad der kontinuierlichen Beluftung saferzustellen. Die Beluftung sollte freigesetztes Kaltemittel safer verteilen und vorzugsweise nach draufen in die Atmosphare bereits befindern.

1.8 Prüfung des Kältemittelgeräts

Wenn elektrische Bauteile ausgetauscht werden, mussen diese fur den Zweck und die richtige Spezifikation geeignet sein. Die Wartungsanweisungen des Herstellers sind jederzeit zu befolgen. Wenden Sie sich im Zweifelsfall fur Hilfe an die technische Abteilung des Herstellers. Die folgenden Prüfungen sind an Installationen vorzunehmen, die entflammbares Kaltemittel verwenden: - Die Ladekapazitat entspricht der GroBe des Raums,

D

in dem die kaltemittelfuhrenden Komponenten installiert sind;

• die Beluftungsmaschine und -auslöse Funktionieren ordnungsgemäß und sind nicht blockiert;
• bei der Nutzung eines indirekten Kältemittelkreislaufs ist der sekundäre Kreislauf auf Kältemittel zu überprüfen;
• Kennzeichnungen am Gerät sind weiterhin sightbar und lesbar. Nicht leserliche Kennzeichnungen und Beschilderrungen sind auszubessern;
• die Kältemittelleitung oder -komponenten sind so installiert, dass sie unwahrscheinlich mit Substanzen in Berührung kommt, welche die kältemittelfuhrenden Komponenten korrodieren können, sofern die Komponenten nicht aus einem Material bestehen, das an sich korrosionsfest oder ausreichend gegen Korrosion geschützt ist.

1.9 Überprüfung von elektrischen Geräten

Reparatur- und Wartungsarbeiten an elektrischen Komponenten müssen anfängliche Sicherheitsprüungen und die Inspektion der Komponenten umfassen. Sollte ein Mangel festgestellt werden, der eine Gefährdung der Sicherheit darstellt, soarf der Kreislauf nicht an das Stromnetz angeschlossen werden, sofern der Mangel nicht zufriedenstellend behoben wurde. Sollte der Mangel nicht umgehend behoben werden konnen, der Betrieb jedoch weiterhin notwendig sein, so ist eine adäquate vorübergehende Lösung zu finden. Dies ist dem Besitzer des Geräts zu melden, damit alle Parteien darüber in Kenntnis gesetzt werden konnen. Die anfänglichen Sicherheitsprüungen müssen folgende Punkte umfassen:

Die Kondensatoren sind entladen. Dies ist auf sichere Weise durchzufahren, um eine mögliche Funkenbildung zu vermeiden;
- Wahlend der Auffüllung, der Wiederherstellung oder der Säuberung des Systems liegen keine stromfuhrden Komponenten oder Drahte frei;
- Es besteht eine durchgehende Erdung.

2 REPARATUREN AN VERSIEGELTEN KOMPONENTEN

2.1 Wahrend der Reparatur von versiegelten Komponenten ist jegliche Stromversorgung vom Gerät zu trennen, bevor versiegelte Abdeckungen usw. abgenommen werden. Sollte es absolut notwendig sein, dass das Gerät während der Wartung am Stromnetz angeschlossen ist, so ist eine dauerhafte Art der Leckerkennung am kritischsten Punkt zu platzieren, um vor einer potenziell gefährlichen Situation zu warnen.

2.2 Besondere Aufmerksamkeit ist auf folgende Punkte zu richten, um Sicherzustellen, dass das Gehäuse durch die Arbeiten an elektrischen Komponenten nicht derart beeinträchtigt wird, dass der Schutzgrad davon betroifen ist. Hierzu gehoren Schaden an Kabeln; eine überschüssige Anzahl von Anschlüssen; Anschlüsse, die nicht den Originalvorgaben entsprechen; Schaden an Dichtungen; unsachgemäß Anbringung von Stopbuchsen usw.

Stellen Sie safer, dass das Gerät sichert montiert ist.

Stellen Sie sicher, dass Dichtungen oder Dichtungsmaterial nicht derart verschlieben sind, dass sie nicht länger zur Vorbeugung des Eindringens entflammarer Atmospharen genutzt werden konnen. Ersatzteile müssen den technischen Vorgaben des Herstellers entsprechen.

HINWEIS Die Nutzung von Silikondichtmittel kann die Effektivität einiger Arten von Leckerkennungsgeräten beeinträchtigen. Eigensichere Komponenten müssen vor der jeweiligen Arbeit nicht isoliert werden.

3 REPARATUREN AN EIGENSICHEREN KOMPONENTEN

Bringen Sie keine dauerhaften induktiven oder Kapazitätslasten am Kreislauf an, ohne zuvor sichergestellt zu haben, dass hierdurch die zulässigen Spannungs- und Stromwerte für das genutzte Gerät nicht übersritten werden.

Eigenschere Komponenten sind die einzigen Komponenten, an denen in einer entflammbaren Atmosphäre gearbeitet werden kann. Das Prüfgerät sollte die richtigen Nennwerte erfüllen.

Tauschen Sie Komponenten nur durch die vom Hersteller vorgegebenen Ersatzteile aus. Andere Bauteile konnen zur Entzündung von freigesetztem Kaltemittel in der Atmosphäre führen.

4 VERKABELUNG

Überprüfen Sie, dass die Verkabelung keinem Verschleiß, Korrosion, übermäßig Druck, Schwingungen, scharfen Kanten oder sonstigen nachteiligen Umwelteinflüssen ausgesetzt ist. Die Überprüfung sollte zugemied die Auswirkung der Alterung oder kontinuierlicher Schwingungen von Quellen wie dem Kondensator oder den Luftern berücksichtigten.

5 ERKENNUNG VON ENTFLAMMBAREN KÄLTEMITTELN

Unter keinen Umständen sind möglich Zündquellen für die Suche nach oder die Erkennung von Kaltemittellecks zu verwenden. Es dürfen keine Halogenfackeln (oder ein anderer DetECTOR mit offener Flamme) verwendet werden.

6 METHODOEN ZUR LECKERKENNUNG

Folgende Methoden zur Leckerkennung gelten bei Systemen mit entflammbaren Kaltemitteln als akzeptabel. Für die Erkennung von entflammbarem Kaltemittel sind elektronische Leckdetektoren zu nutzen, wobei die Empfindlichkeit möglicherweise nicht adäquat ist oder neu kalibriert werden muss. (Erkennungsgeräte sind in einem Bereich frei von Kaltemitteln zu kalibrieren.)

Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle und für das verwendete Kältemittel geeignet ist. Das Leckerkennungsgerät sollte auf einen prozentuellen Anteil des LFL des Kältemittels eingestellt und auf das verwendete Kältemittel kalibriert sein. Der entsprechende prozentuelle Anteil an Gas (max. 25%) ist bestätig.

Leckerkennungsflüssigkeiten sind für dieutzung mit den meisten Kaltemitteln geeignet, dieutzung von chlorhaltigen Reinigungsmitteln ist jeder zu vermeiden, da das Chlor mit dem Kaltemittel reagieren und die Kupferrohre beschädigten kann.

Sollten der Verdacht eines Lecks bestehen, so sind alle offen Flammen zu entfernen/loschen.

Sollte ein Kältemittelleck festgestellt werden, das Lötarbeiten erfordert, so ist das Kältemittel aus dem System zu halten, oder in einem vom Leck entfernten Teil des Systems (mittels Abschaltventil) zu isolieren. AnschlieBend ist sauerstofffreier Stickstoff (OFN) sowohl vor als auch während des Lötvorgangs durch das System zu spulen.

7 ENTFERNUNG UND EVAKUIERUNG

Wenn Sie den Kältemittelkreislauf für Reparaturen – oder zu einem anderen Zweck – aufbrechen, sind konventionelle Verfahren anzuwenden. Es ist jedoch wichtig, bewährte Methoden zu befolgen, da die Gefahr der Entflammbarkeit besteht. Befolgen Sie folgenden Verfahren: Kältemittel entfern; Kreislauf mit Schutzgas durchspullen; luftleer pumpen; erneut mit Schutzgas durchspullen; Kreislauf durch Schneiden oder Loten öffnen. Die Kältemitteladung ist in den entsprechenden Flaschen aufzubewahren. Das System ist mit sauerstofffreiem Stickstoff (OFN) „durchzuspullen“, um die Sicherheit des Geräts zu gewährleisten. Diese Vorgang muss mehrmals wiederholt werden. Verwenden Sie hierfür keine Druckluft und keinen Sauerstoff. Spullen Sie den Kreislauf durch, indem Sie das Vakuum im System mit OFN aufbrechen und es kontinuierlich füllen, bis der Arbeitsdruck erreicht ist. Lassen Sie den OFN anschließend in die Atmosphäre ab und stellen Sie schließlich wieder ein Vakuum her. Diese Vorgang ist mehrfach zu wiederholen, bis sich kein Kältemittel mehr im System befindet.

Wenn die letzte OFN-Ladung verwendet wird, ist das System auf Atmosphärendruck zu bringen, um mit den Arbeitsen beginnen zu konnen. Diese Vorgang ist absolut notwendig, wenn Lötarbeiten an den Rohrleitungungen durchgeführt werden sollen. Stellen Sie safer, dass der Auslass für die Vakuumpumpe nicht an eine Zündquelle angeschlossen und dass eine Belüfung vorhanden ist.

8 FULLVORGANG

Nebem dem üblichen Fuldvorgang sind folgende Anforderungen zu befolgen. Stellen Sie sichere, dass beim Aufflufen des Gerats keine Kontaminierung mit verschiedenen Kältemitteln staatfindet. Schlauche und Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren. Flaschen sind aufrecht aufzustellen. Stellen Sie sichere, dass das Kühlsystem geerdet ist, bevor Sie das System mit Kältemittel befüllen. Kennzeichnen Sie das System, wenn es vollständig befüllt ist (wenn nicht bereits geschrieben). Achten Sie besonder dansauf, das Kühlsystem nicht zu überfüllen. Bevor Sie das System wieder befüllen, ist es mit OFN auf Druck zu testen. Das System ist nach Abschluss des Fuldvorgangs und vor der Inbetriebnahme auf Lecks zu überprüfen. Bevor der Betriebsort verlassen wird, ist das System erneut auf Lecks zu prufen.

9 AUSSERBETRIEBAHME

Bevor dieser Vorgang durchgefuhrt wird, ist es wichtig, dass sich der Techniker mit dem Gerät und allen Einzelheiten vertraut macht.
Es wird empfohlen, jegliches Kältemittel sichere wiederzugewinnen. Bevor dieser Schritt durchgeführt wird, ist eine Öl- und Kältemittelprobe zu entnahmen, sollte eine Analyse vor der Wiederverwendung des wiedergewonnenen Kältemittels erforderlich sein.
Es ist wichtig, dass eine elektrische Leistung von 4 GB verfügbar ist, bevor die Aufgabe ausgeführrt wird.
a) Machen Sie sich mit dem Gerät und seinem Betrieb vertraut.
b) Isolieren Sie das System elektrisch.
c) Bevor Sie mit dem Vorgang beginnen, stellen Sie safer, dass eine mechanische Transportvorrichtung vorhänden ist, um bei Bedarf Kältemittelflaschen zu transportieren;
d) Alle personlichen Schutzausrustungen sind vorhanden und werden ordnungsgemäß genutzt. Der Wiedergewinnungsvorgang wird durchgehend von einer qualifizierten Person überwacht;
e) Die Wiedergewinnungsgeräte und -flaschen entsprechen den jeweiligen Standards.
f) Pumpen Sie das Kaltemittelsystem nach Möglichkeit ab;
g) Sollte ein Vakuum nicht möglich sein, so bringen Sie ein Verteilrohr an, um Kaltemittel aus verschiedene Teilen des Systems entfern den zu konnen.
h) Achten Sie daraufuf, dass die Flasche auf der Waage stehen, bevor Sie mit der Wiedergewinnung beginnen.
i) Nehmen Sie das Wiedergewinnungsgerät gemäß den Anweisungen des Herstellers in Betrieb.
j) Flaschen nicht überfüllen. (Nicht mehr als 80% des Flüssigvolumens).
k) Überschreiben Sie nicht den maximalen Arbeitsdruck der Flasche, auch nicht vorübergehend.
I) Wenn die Flaschen ordnungsgemäß befindt wurden und der Vorgang abgeschlossen ist, stellen Sie sichere, dass die Flaschen und das Gerät umgehend vom Betriebsort entfernt werden und dass alle Isolierungsventile des Geräts geschlossen sind.
m) Wiedergewonnenes Kaltemittelarf nicht in ein anderes Kuhlsystem zu fullen, sofern es nicht gereinigt und geprüft wurde.

10 KENNZEICHNUNG

Geräe sind zu kennzeichnen, dass sie außer Betrieb genommen und das Kaltemittel entnommen wurde. Die Kennzeichnung ist mit Datum und Unterschrift zu versehen. Stellen Sie safer, dass die Geräte mit Kennzeichnungen versehen sind, die darauf hinweisen, dass das Gerät entflammbares Kaltemittel enthalt.

11 WIEDERGEWINNUNG

Wenn Sie Kältemittel aus einem System wiedergewinnen, sei es zur Wartung oder zur Außerbetriebnahme, wird empfohlen, dass jegliches Kältemittel safer entfernt wird. Wenn Sie Kältemittel in Flaschen fullen, stellen Sie safer, dass nur entsprechende Kältemittelflaschen verwendet werden. Stellen Sie safer, dass die richtige Anzahl von Flaschen für die gesamte Systemfällung vorhanden ist. Alle verwendenten Flaschen sind für das wiedergewonnene Kältemittel vorgesehen und für diese Kältemittel gekennzeichnet (d. h. spezielle Flaschen für die Wiedergewinnung von Kältemittel). Die Flaschen müssen mit einem Druckablassventil und entsprechenden Abschaltventil inugen Zustand versehen sein. Leere Falschen sind luftleer gespumpt und nach Möglichkeit vor der Wiedergewinnung gekühlt.

Das Ablassgerät muss in gutem Zustand, mit einer Reihe von Anweisungen in Bezug auf das vorhandene Gerät versehen und für die Wiedergewinnung von entflammbarem Kältemittel geeignet sein. Darüber hinaus muss eine Reihe von kalibrierten Waagen vorhanden und in gutem Zustand sein. Schlüche mussen mit leckfrei Trennvorrichtungen versehen und in gutem Zustand sein. Bevor Sie das Ablassgerät benutzen, überprüfen Sie, ob es in zufriedenstellendem Zustand ist, ob es ordnungsgemäß gewartet wurde, und ob dazugehörige elektrische Komponenten abgedachtet sind, um eine Entzündung im Falle der Freisetzung von Kältemittel zu verhindern. Wenden Sie im Zweifelsfall an den Hersteller.

Das wiedergewonnene Kältemittel ist in den entsprechenden Flaschen an den Kältemittelllieferanten zurückzuschicken und der entsprechende Entsorgungs nachweis auszustellen. Mischen Sie keine Kältemittel in Aufgangbehältern, vor allem nicht in Flaschen.

Sollten Kondensatoren oder Kondensatoröl entfern't werden, stellen Sie sichere, dass sie ausreichend abgepumpt wurden, um zu gewährleisten, dass kein entflammbares Kaltemittel im Schmiermittel vorhanden ist. Der Ablassvorgang ist durchzuführen, bevor der Kondensator an den Lieferanten zurückgeschickt wird. Es darf lediglich eine elektrische Hezung fur das Kondensatorgehause genutzt werden, um den Vorgang zu beschlossen. Wenn Öl aus einem System abgelassen wird, ist dies sichere durchzuführen.

HINWEIS ZU FLUORGASEN

1. Dieses Klimagerät enthalt Fluorgase. Spezifische Informationen zum Gastyp und zur Menge finden Sie auf dem entsprechenden Aufkleber auf dem Gerät selbst.
2. Aufbau, Service, Wartung und Reparatur des Geräts müssen durch einen zertifizierten Techniker durchgehört werden.
3. Der Abbau und das Recycling des Produkts mussen von einem zertifizierten Techniker durchgeführt werden.
4. Sollte das System über ein Leckerkennungssystem verfügen, so ist es mindestens alle 12 Monate auf Lecks zu überprüfen.
5. Wenn das Gerät auf Lecks überprüft wird, wird eine ordentliche Aufzeichnung alle Prüfungen strengstens empfohlen. 6. Dieses Klimagerät ist luftdicht versiegelt und enthalt Fluorgase.

B BEZEICHNUNG DER TEILE

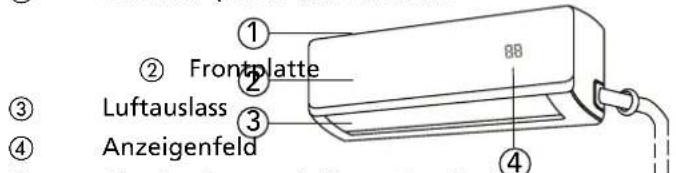

INNENGERAT 2x SM5225, 1x SM5232

① Luftfilter (hinter der vorderen

⑤ Fernbedienung (nahere Einzelheiten

Verkleidung)

und Bedienung, siehe Abschnitt J)

AUSSENGERAT

⑥ Anschlussrohr, Ablassschlauch (Fur

⑦ Lufteinlass (Seite und Rückseite)

8 Luftauslass

AuBengerat

S-Modelle Anschlussrohr nicht im Lieferumfang enthalten)

HINWEIS

Alle Abbildungen in dieser Anleitung und auf der Verpackung dieren lediglich zur Verdeutlichung. Sie können gingefugig von dem Klimagerat, das Sie gkauft haben, abweichen. Grundsatzlich gilt die wirkliche Form.

FUNKTIONSANZEIGEN AUF DEM INDOOR-GERÄTEDISPLAY

3 Sekunden lang, wenn:

• Timer ON eingestellt ist
• Funktionen FRESH, SWING, TURBO oder SILENCE sind eingeschaltet

QF 3 Sekunden lang, wenn:

• Timer OFFeingestelltist
• Funktionen FRESH, SWING, TURBO oder SILENCE sind ausgeschalttet

cF beim Abtauen (Kuhl- und Heizgeräte)
dF wenn Anti-Kaltluft-Funktion eingeschaltet ist (Kuhl- und Heizgeräte)
5C wenn Einheit Selfstreinigung durchfuhrt (eine Geräte)
FP, wenn Frostschutz eingeschaltet ist (eine Geräte)
wenn Funksteuerung aktiviert ist (eine Geräte)
88 wenn ECO-Funktion (eine Gerate) aktiviert ist. Die 88 leuchtet schrittweise nacheinander wie folgt auf: E--0--eingestellte Temperatur -- E..... in 1-Sekunden-Interval

D

CBETRIEBSTEMPERATUR

Kühlen, Heizen oder/und Entfeuchten Funktionieren bei folgenden Innen und Außentemperaturen:

Betriebsart Temperatur	Kühlen Heizen Entfeuchten
Raumtemperatur 17°C - 32°C 0°C - 30°C 10°C - 32°C
Außentemperatur -25°C - 50°C -15°C - 30°C 0°C - 50°C

VORSICHT

• Wenn das Klimagerät außerhalb der obigen Bedingungen betrieben wird, werden möglicherweise bestimmte Schutzvorrichtungen ausgelöst, wodurch das Gerät nicht normal Funktioniert.
• Wenn das Klimagerät bei einem relativen Feuchtigkeitsgrad von über 80% in dem Raum betrieben wird, kondensiert die Feuchtigkeit möglicherweise auf dem Klimagerät. Stellen Sie in dem Fall die senkrechten Luftstromlamellen auf den Höchstkewel (senkrecht zum Boden) und stellen Sie das Gebläse auf den hochsten Stand.
• Damit das Klimagerät die besten Ergebnisse erzielt, sollen den Sie beim Kühlen oder Heizen Türen und Fenster immer geschlossen halten.

D FERNBEDIENUNG

HINWEIS

• Richten Sie die Fernbedienung immer auf den Empfänger am Innengerät und achten Sie daraufuf, dass sich zwischen der Fernbedienung und dem Empfänger am Innengerät keine Gegenstände befinden. In dem Fall wurde der Empfänger das Signalathamlich nicht erhalten und dann wurde das Klimagerät nicht einwandfrei Funktionieren.
  Die Fernbedienung Funktioniert in einer Entfernung von hochstens 6 bis 7 vom Klimagerat.

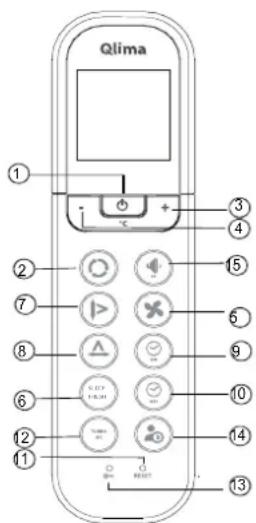

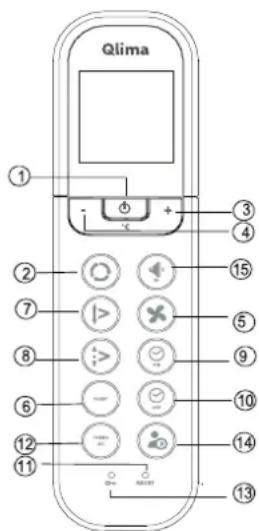

Funktionstasten auf der Fernbedienung

Abb. 1

① Ein/Aus-Taste: Wenn Sie auf diese Taste drucken, wird das Gerät eingeschaltet. Wenn Sie erneut auf diese Taste drucken, wird das Gerät ausgeschaltet.
② Betriebsarttaste: Jedes Mal, wenn Sie diese Taste drucken, wird eine andere Betriebsart aktiviert und?!zwar in der Reihenfolge: Automatik, Entfeuchten, Heizen und Nur-Gebäse, siehe das folgende Schema:

③ Taste + : Wenn Sie diese Taste drücken, erhöhen Sie den Innentemperatur-Sollwert auf 30^ C .
④ Taste - : Wenn Sie diese Taste drucken, senken Sie den Innentemperatur-Sollwert auf 17^
⑤ Geblasetaste: Mit dieser Taste wahlen Sie die Geblasegeschwindigkeit. Jedes Mal, wenn Sie diese Tastes drucken, wird eine andere Geblasegeschwindigkeit aktiviert und darüber in der Reihenfolge: AUTOMATIK, NIEDRIG, MITTEL, HOCH und dann wieder Automatik. Wenn Sie Automatik- oder Entfeuchungsbetrieb wahlen, wird die Geblasegeschwindigkeit automatisch geregelt, d.h. Sie konnen sie nicht einstellen.
⑥ Schlaftaste: Drucken Sie auf diese Taste, um die Energiesparfunktion einzuschalten. Drucken Sie erneut auf die Taste, um diese Funktion auszuschalten. These Funktion kann nur in Kombination mit Kuhl-, Heiz- oder Automatikbetrieb [COOL, HEAT und AUTO] benutzt werden und sorgt davon. These Funktion kann nur im COOL-, HEAT- und AUTO-Modus genutzt werden und sorgt fur die fur Sie angenehmste Temperatur. Das Gerät erhöht die eingestellte Temperatur automatisch um 1^ pro Stunde (im Kuhlmodus) oder verringert sie um 1^ pro Stunde (im Heizmodus) innerhalb der ersten beiden Stunden. Die Klimaanlage bewahrt diese Temperatur (einggestellte Temperatur - oder +2^ ) während der daraufffolgenden fünf Stunden. Danach schaltet sich die Klimaanlage selbst aus. FRESH-Taste: Lange gedrückt halten, um FRESH-Funktion zu aktivieren.
⑦ Schragstellungstaste: Drucken Sie auf die Schragstellungstaste, um die Schragstellung zu aktivieren. Wenn Sie erneut auf diese Tastes drucken, wird diese Funktion ausgescheltet.
⑧ Luftrichtungstaste: Wenn Sie auf diese Taste drucken, ändern Sie den Schragstellungswinkel der Lamellen. Die Stellung der Lamellen ändert sich bei jedem Drucken um 6^ . Wenn die Lamellen auf einen bestimmen Winkel gestellt werden, der die Kuhl und Heizwirkung des Klimagerats beeinflussen wurde, wurde sich die Schragstellung automatisch ändern. Wenn diese Tasse gedrückt wird, erscheint kein Symbol in der Anzeige.
⑨ Taste TIMER ON: Wenn Sie auf diese Taste drücken, aktivieren Sie die Zeitfolge für das automatische Einschalten. jeder Tastendruck erhöht die automatische Zeiteinstellung in Schritten von 30 Minuten. Wenn die Einstellzeit auf 10 Std. besteht, erhöht jeder Tastendruck die automatische Zeiteinstellung in Schritten von 60 Minuten. Wenn Sie das TIMER ON Programmlöschen wollen. Drücken Sie weiterhin auf die Taste, bis 0.0 angezeigt wird.
Taste TIMER OFF: Wenn Sie auf diese Taste drucken, aktivieren Sie die Zeitfolge für das automatische Ausschalten. jeder Tastendruck erhöht die automatische Zeiteinstellung in Schritten von 30 Minuten. Wenn die Einstellzeit auf 10 Std. besteht, erhöht jeder Tastendruck die automatische Zeiteinstellung in Schritten von 60 Minuten. Wenn Sie das TIMER OFF Programmlöschen wollen. Drücken Sie weiterhin auf die Taste, bis 0.0 angezeigt wird.
Rückstelltaste: Wenn Sie die eingelassene Rückstelltaste drucken, können Sie alle aktuellen Einstellungen aufheben und den Regler wieder auf die Ausgangswerte zurückstellen.
Active Clean/Turbotaste: Wenn Sie diese Taste drucken, während das Klimagerät im Kühlbetrieb ist, wird die Kühlleistung erhöht. Nachdem diese Taste gedrückt wurde (>2 Sek.), wechsel das Gerät in den Active Clean-Modus. Ein vollständiger Prozess wird gestartet, um die Innenseite des Verdampfers zu reinigen und die Vermehrung von Bakterien zu verringn. Wenn diese Funktion aktiviert ist, werden alle Timer-Einstellungen abgebrochen. Um den Active Clean-Modus anzuhalten, drucken Sie die Taste erneut (>2 Sek.).
Feststelltaste: Wenn Sie die eingelassene Feststelltaste [LOCK] drucken, können Sie alle aktuellen Einstellungen festsetzen. Die Fernbedienung reagiert dann nur noch auf die Feststelltaste. Drucken Sie erneut auf die Taste, um die Feststellfungtion auszuschalten.
④ LED-ANZEIGE/FOLLOW ME-Taste: Drücken Sie diese Taste, um die Anzeige der Klimaanlage zu Löschen. Die Anzeige der Klimaanlage wird sich nach 3 Sekunden automatisch selbst wieder einschalten, wenn in thisem Zeitraum keine Tasten gedrückt werden. Drücken Sie die Taste erneut, um sie einzuschalten (gilt nicht für Geräte ohne diese Funktion). Wenn Sie die Taste länger als 2 Sekunden gedrückt halten,

D

wird die FOLLOW ME-Funktion aktiviert. Drücken Sie die Taste erneut länger als 2 Sekunden, um die Funktion zu deaktivieren.

15 Leise-Taste

Drücken Sie diese Taste, um den Schalldruckpegel im Innenbereich auf 21 dB(A) zu senken. Die Lüftergeschwindigkeit des Geräts im Innenbereich wird maximal verringgert. Durch erneutes Drücken dieser Taste schalten Sie die Turbofungtion wieder aus. Wenn Sie diese Taste drucken (> 2 Sekunden), schaltet das Gerät auf den Frostvorbeugungsbetrieb um. In dem Fall beachtet das Gerät die Innentemperatureinstellung nicht, sondern stellt die Innentemperatur auf 8^ ein. Auf diese Weise wird während kalten Perioden Frost in Ihr Heim verhindert, während der Energieverbrauch des Geräts optimal gering ist. Wenn dieser Betrieb eingestellt wurde, erscheint auf dem Display des Innengeräts "FP". Diese Taste kann nur im Heizbetrieb betätigter werden. Wenn Sie den Frostvorbeugungsbetrieb wieder verlassen möchten, drücken Sie einfach noch einmal auf die Taste.

Funktionstasten auf der Fernbedienung

Anzeigenfeld

① Sendeleuche: Diese Leuchte brennt, während die Fernbedienung Signale zum Gerät sendet.
② Betriebsstandsanzeige: Sie konnen die Betriebsarttaste drucken, um die aktuelle Betriebsart aufzufen: Automatik 已 Kuhlen Trocknen, Heizen (nicht fur Modelle die nur Kuhlen), Geblase.
③ Temperatur-/ Schaltuhranzeige: Hier wird die eingestellte Temperatur angezeigt (17^ 30^) . Wenn das Gerät im Belüftungsbetrieb ist, ist die Anzeige leer. Wahrend des Schaltuhrbetriebs werden hier die Ein- und Ausschalteinstellungen der Schaltuhr angezeigt.
④ Bezeichnung der Geblasegeschwindigkeit: Über die Geblasegeschwindigkeitstaste [FAN SPEED] konnen Sie die gewünschte Geblasegeschwindigkeit (Automatik - niedrig - mittel - hoch) einstellen. Die gewählte Einstellung wird auf der Flüssigkristallanzeige angezeigt. Dies gilt nicht für den Automatikbetrieb! Im Betriebsstand Dry oder Fan steht die Geblasegeschwindigkeit auf Automatik.
⑤ Ein/Aus-Anzeige: Dieses Symbol entscheid, wenn das Gerät eingeschaltet ist, und erlischt wieder, wenn das Gerät ausgeschaltet wird.
⑥ Anzeige „LOCK": Die Meldung „LOCK" entscheid, wenn die Einstellungen durch das Drücken der Feststelltaste festgesetzt werden.
⑦ Anzeige „SLEEP": Die Meldung „SLEEP" erscheint, wenn die Sleep-Taste gedrückt wird, und erlischt wieder, wenn diese Taste nochmals betätig wird.

HINWEIS

Der Deutlichkeit halber sind in Abb. 2 alle Leuchten abgebildet. Beim tatsächlichen Betrieb erschinen jedoch nur die jeweils aktiven Funktionselemente in der Anzeige.

Bedienung der Fernbedienung

Einlagen der Batterien / Batteriewechsel

Verwenden Sie zwei Alkalitrockenbatterien (AAA/LR03).

Benutzen Sie keine aufladbaren Batterien.

1. Entfernen Sie den Deckel des Batteriefachs an der Rückseite der Fernbedienung, indem Sieihn in Richtung des Pfeils auf dem Deckelziehen.
2. Legen Sie neue Batterien ein und achtenden Sie darüber darauf auf, dass Plus- und Minuspol (+) und (-) der Batterien richtig herum liegen.
   3 Setzen Sie den Deckel wieder ein, indem Sieihn wieder in die Ausgangsstellung zurückschieben.

HINWEIS

• Wenn die Batterien entfernt werden, löscht die Fernbedienung alle Einstellungen. Nachdem die Batterien gewechselt wurden, muss die Fernbedienung neu programmiert werden.
• Verwenden Sie beim Batteriewechsel keine alten Batterien oder Batterien eines anderen Typs. Dies konnte die einwandfrei Funktion der Fernbedienung beeinträchtigen.
• Wenn Sie die Fernbedienung mehrere Wochen lang nicht benutzen, müssen Sie die Batterien herausnehmen. Anderenfalls können die Fernbedienung durch auslaufende Batterien beschädigt werden.
• Unter normalen Bedingungen haben Batterien eine durchschnittliche Lebensdauer von etwa 6 Monaten.
• Wechseln Sie die Batterien aus, wenn das Innengerät nicht mit einem akustischen Signal entspricht oder wenn die Übertragungsanzeige nicht aufleucht.
• Mischen Sie niemals neue und alte Batterien. Verwenden Sie niemals gleichzeitig Batterien eines unterschiedlichen Typs (z.B. Alkali und Mangandioxid).

AUTOMATIKBETRIEB

Wenn das Klimagerät betriebsbereit ist (kontrollieren Sie, ob das Gerät an einer Stromquelle angeschlossen ist und ob Strom verfügbar ist), schalten Sie den Strom ein. Dann beginnnt die Betriebsanzeige auf dem Anzeigenfeld des Innengerats zu blinken.

1. Wahlen Sie Automatikbetrieb mit Hilfe der Betriebsarttaste.
2. Drücken Sie die Taste + oder -, um die gewünschte Raumtemperatur einzustellen.
3. Wenn Sie auf die Taste EIN/AUS drucken, wird das Gerät eingeschaltet. Die Betriebsleuchte auf dem Anzeigenfeld des Innengerats leuchtet dann auf. Die Geblasegeschwindigkeit wird automatisch geregelt.
4. Wenn Sie erneut auf die Taste EIN/AUS drücken, wird das Gerät ausgescheltet.

HINWEIS

• Im Automatikbetrieb kann das Klimagerät logisch zwischen der Betriebsart Kühlen, GEBLASE, HEIZEN und ENTFEUCHTEN wahren, indem es den Unterschied zwischen der tatsächlichen Raumtemperatur und dem auf der Fernbedienung eingestellten Sollwert misst.
• Wenn Sie den Automatikbetrieb nicht als angenehm empfinden, können Sie die gewünschte Betriebsart von Hand wahren.

Betriebsarten Kühlen, HEIZEN und NUR GEBLÄSE

1. Wenn Sie den Automatikbetrieb nicht als angenehm empfinden, können Sie die Einstellungen von Handändern, indem Sie die Betriebsart KühLEN, ENTFEUCHTEN, HEIZEN (nur für Geräte mit Wärmpumpe) oder NUR GEBLASE wahren. Hierzu drücken Sie Taste ②.
2. Drücken Sie die Taste + oder - (③ und ④), um die gewünschte Raumtemperatur einzustellen.
3. Drücken Sie die Gebläsetaste ⑤, um den Gebläsebetrieb AUTOMATIK, HOCH, MITTEL oder NIEDRIG zu wahlen.
4. Drücken Sie die Taste EIN/AUS ①. Die Betriebsleuche leuchtet auf und das Klimagerät beginnt mit den von Ihnen gewährten Einstellungen zu laufen. Wenn Sie erneut auf die Taste EIN/AUS ① drucken, wird das Gerät ausgeschaltet.

D

ENTFEUCHTEN

1. Drücken Sie die Betriebsarttaste ② , um ENTFEUCHTEN zu wahlen.
2. Drücken Sie die Taste + oder - (③ und ④), um die gewünschte Raumtemperatur einzustellen.
3. Drücken Sie die Taste EIN/AUS ①. Die Betriebsanzeige leuchtet auf und das Klimagerät nimmt den Betrieb in der Betriebsart ENTFEUCHTEN auf. Wenn Sie erneut auf die Taste EIN/AUS ① drucken, wird das Gerät ausgeschaltet.

HINWEIS

Aufgrund des Unterschieds zwischen dem Temperatur-Sollwert des Geräts und der wirklichen Raumtemperatur, lauft das Klimagerät in der Betriebsart ENTFEUCHTEN oft automatisch ohne die Betriebsarten Kühlen und GEBLASE.

SCHALTUHR-BETRIEB

Drücken Sie die Taste Schaltuhr EIN/AUS (9 und 10), um die Ein und Ausschaltzeiten des Geräts einzustellen. Die effektive Betriebszeit, die über die Fernbedienung für die Schaltuhrfungtion eingestellt wird, ist auf einen Zeitraum zwischen 0,5 und weniger als 24 Stunden begrenzt.

1. Einstellen der Beginnzeit

1.1 Drücken Sie auf die Taste Schaltuhr EIN ⑨, dann zeigt die Anzeige der Fernbedienung ON TIMER (EIN SCHALTUHR), die zuletzt eingestellte Betriebsbeginnzeit, und das Signal „h" (Std.) erscheint auf der Schaltuhranzeige. Sie können jetzt die Zeit für den Betriebsbeginn neu einstellen.
1.2 Drucken Sie erneut auf die Taste Schaltuhr Ein 9, um die gewünschte Beginnzeit fur das Gerät einzustellen.
1.3 Nach dem Einstellen von Schaltuhr EIN sendet die Fernbedienung das Signal nach einer halben Sekunde Verzögerung zum Klimagerät.

2. Einstellen der Endzeit

2.1 Drücken Sie auf die Taste Schaltuhr AUS 10, dann zeigt die Anzeige der Fernbedienung OFF TIMER (AUS SCHALTUHR) und die zuletzt eingestellte Betriebsendzeit in Stunden erscheint auf der Schaltuhranzeige. Sie konnen jetzt die Zeit für das Betriebsende neu einstehen.
2.2 Wenn Sie erneut auf die Taste Schaltuhr AUS drücken, wird die Zeit eingestellt, zu der das Gerät ausgeschelt werden soll.
2.3 Nach dem Einstellen von Schaltuhr AUS sendet die Fernbedienung das Signal nach einer halben Sekunde Verzögerung zum Klimagerät.

Schaltuhreinstellung

Um das Klimagerät in 6 Stunden anfangen zu halten:

1. Drücken Sie die Timer-Taste, die letzte Einstellung an dem das Gerat einschalten sollte und das Signal "h" erscheint im Display.
2. Drücken Sie die Timer-Taste bis " 6:0h" erscheint
3. Warten Sie eine Sekunde und das digitale Dispaly zeigt die Temperatur wieder an. Die Timer ON-Anzeige erlischt und die Schaltuhreinstellung ist aktiviert.

Kombinierte Schaltuhreinstellung

(Sowohl On als OFF Schaltuhreinstellung simultan einstellen)

TIMER OFF TIMER ON

(Eingeschaltet Halt Anfang)

1. These Funktion lohnt sich wenn Sie das Klimagerät ausschalten möchten nachdem Sie ins Bett gegangen sind, und am Morgen wieder einschalten möchten oder wenn Sie zu Hause kommt.

Beispiel:

Um das Klimagerät über 2 Stunden auszuschalten und wieder einzustellen nach 10 Stunden.

1. Drucken Sie die TIMER OFF-Taste
2. Drücken Sie erneut die TIMER OFF-Taste bis 2.0h erscheint
3. Drucken Sie die TIMER ON-Taste
4. Drücken Sie erneut die TIMER ON-Taste bis 10.0h erscheidt
5. Warten Sie eine Sekunde und das digitale Display zeigt die Temperatur wieder an. Die Timer ON OFF-Anzeige erlischt und die Schaltuhreinstellung ist aktiviert.

HINWEIS

• Wenn für die Beginnzeit und die Endzeit die gleiche Zeit eingestellt wird, wird die Endzeit automatisch um 0,5 Std. erhöht (wenn die eingestellte Zeit weniger als 10 Std. anziegt) oder um eine Stunde (wenn die eingestellte Zeit 10 Std. oder mehr anziegt).
• Wenn Sie die EIN/AUS-Zeit der Schaltuhrändern wollen, drücken Sie einfach auf die Schaltuhrtaste und stellen die Zeit neu ein.
• Die Einstellzeit ist eine relative Zeit, d.h. dies ist die eingestellte Zeit, die von der Verzögerung der aktuellen Zeit ausgeht.

WARNING

• Schützen Sie die Fernbedienung vor hohen Temperatoren und der Einwirkung von Strahlung.
• Setzen Sie den Innenraumempfänger nie der direkten Sonneneinstrahlung aus, anderenfalls risikieren Sie, dass das Klimagerät nicht einwandfrei Funktioniert.

E MANUELLER BETRIEB (OHNE FERNBEDIENUNG)

So bedieren Sie Ihr Gerät ohne die Fernbedienung.

Sollte ihre Fernbedienung nicht Funktionieren, konnen Sie Ihr Gerät manuell über die MANUAL CONTROL-Taste am Indoor-Gerät steuern. Beachten Sie, dass der manuelle Betrieb keine langfristige Lösung ist und dass der Betrieb des Geräts über ihre Fernbedienung strengstens empfohlen wird.

Vor dem manuellen Betrieb

Das Gerät muss vor dem manuellen Betrieb ausgeschaltet werden.

Um Ihr Gerat manuell zu betreiben:

1. Suchen Sie die MANUAL CONTROL-Taste an der rechten Seite des Geräts.
   Klen Sie die MANUAL CONTROL-Taste einzelmal, um den FORCED AUTO-Modus zu aktivieren.

2. Drücken Sie die MANUAL CONTROL-Taste erneut, um den FORCED COOLING-Modus zu aktivieren.

3. Drücken Sie die MANUAL CONTROL-Taste ein drittes Mal, um das Gerät auszuschalten.

VORSICHT

Die MANUAL CONTROL-Taste ist nur zu Testzwecken und für den Notbetrieb vorgesehen. Bittenutzen Sie diese Funktion nicht, sofern die Fernbedienung nicht verloren gegangen und es nicht absolut notwendig ist. Um den normalen Betrieb wieder aufzunehmen, verwenden Sie die Fernbedienung, um das Gerät einzuschalten.

F OPTIMALER BETRIEB

Damit das Gerät optimal Funktioniert, sollen den Sie folgende Punkte beachten:

• Stellen Sie die Richtung des Luftstroms richtig ein und darüber so, dass er nicht direkt auf Personen gerichtet ist.
• Stellen Sie die Temperatur so ein, dass sie optimal angenehm ist. Stellen Sie das Gerät nicht auf außergewähnliche Temperaturen ein.
  SchlieBen Sie Turen und Fenster, dann sonst verringert sich möglicherweise die erwünschte Wirkung.
• Stellen Sie keine Gegenstände in die Nähe des Luft ein oder Luftauslasses, Denn dies konnte die Wirksamkeit des Klimagerats beeintrachtigen oder es konnte sare aufhoren zu laufen. Überzeugen Sie sich davon, dass keine Gegenstände den Luftstrom hindern. Der Luftstrom muss den gesamten Raum ungehindert erreichen konnen. Der Luftstrom muss auch das Klimagerat ungehindert erreichen konnen.
• Reinigen Sie den Luftfilter regelmäßig, anderenfalls verringiert sich möglicherweise die Kuhl- oder Heizleistung. Es empfeht sich, die Filter alle zwei Wochen zu reinigen.
• Betrieben Sie das Gerät nicht, wenn die waagerechten Lamellen geschlossen sind.

G EINSTELLEN DER RICHTUNG DES LUFTSTROMS

Stellen Sie die Luftstromrichtung ordentlich ein, da es andernfalls unangenehm sein oder zungleichmäßigen Raumtemperaturen führen kann.

• Passen Sie die horizontale Klappe mithilfe der Taste „h" auf der Fernbedienung an.
  Passen Sie die vertikale Klappe manuell an.

Anpassen der horizontalen Luftstromrichtung (auf - ab)

Die Klimaanlage passt die horizontale Luftstromrichtung automatisch gemäß dem Betriebsmodus an.

Um die horizontale Luftstromrichtung einzustellen

Führer Sie diese Funktion aus, während das Gerät in Betrieb ist. Halten Sie die AIR DIRECTION-Taste „h" auf der Fernbedienung gedrückt, um die Klappe in die gewünschte Richtung zu bewegen.

• Passen Sie die horizontale Luftstromrichtung wie gewünscht an.
• Im darauffolgenden Betrieb wird der horizontale Luftstrom automatisch jener Richtung angepasst, in die Sie die Klappe über die AIR DIRECTION-Taste eingestellt haben.

Um die vertikale Luftstromrichtung einzustellen (links - rechts)

Passen Sie die vertikale Klappe manuell mithilfe des Hebels in der Mitte des vertikalen Klappenarms an (variiert nach Modell). Wenn die Klimaanlage in Betrieb und die vertikale Klappe in einer bestimmten Position ist, bewegen Sie den Hebel am linken (oder rechten, je nach Modell) Ende des Luftauslasses in die gewünschte Position.

VORSICHT

Achten Sie daraufuf, nicht den Lüfter hinter den vertikalen Klappen zu berühren!

Einstellen der automatischen Schragstellung der Richtung des Luftstroms (nach oben / unter) Hierzu muss das Klimagerät in Betrieb sein.

• Drücken Sie auf die Schragstellungstaste ⑦ auf der Fernbedienung.
• Zum Ausschalten der Funktion drücken Sie erneut die Schragstellungstaste ⑦. Drücken sie die Luftrichtungstaste ⑧, um die Lamellen in der gewündsten Position festzusetzen.

VORSICHT

• Die Luftrichtungs und Schragstellungstasten können nicht betägt werden, wenn das Klimagerät nicht in Betrieb ist (seilbst wenn die Schaltuhr auf EIN stehen).
• Betreiben Sie das Klimagerät im Kuhl oder Entfeuchtungsbetrieb nicht längerere Zeit mit nach unten gerichteten Luftstrom. Anderenfalls könnte Kondensierung auf den waagerechten Lamellen auftreten, wodurch Flüssigkeit heruntertropfen wurde.
• Bewegen Sie die waagerechten Lamellen nicht von Hand. Benutzen Sie immer die Luftrichtungstaste ⑧ oder die Schragstellungstaste ⑦. Wenn Sie diese Lamellen von Hand bewegen, Funktionieren sie möglicherweise während des Betriebs nicht mehr richtig. Wenn die Lamellen nicht einwandfrei Funktionieren, müssen Sie das Klimageratomal aus und dann wieder einschalten.
• Wenn das Klimagerät sofort nach dem Ausschalten wieder eingeschaltet wird, bewegen sich die waagerechten Lamellen möglicherweise etwa 10 Sekunden lang nicht.
• Betreiben Sie das Gerät nicht, wenn die waagerechten Lamellen geschlossen sind.

H FUNKTIONSWEISE DES KLIMAGERÄTS

KUHLEN

HEIZEN

ENTFEUCHTEN

AUTOMATIKBETRIEB

• Wenn Sie das Klimagerät auf Automatikbetrieb (AUTO) stellen (Taste ② auf der Fernbedienung), wählt das Gerät anhand des von Ihnen eingestallen ten Temperatur-Sollwerts und der aktuellen Raumtemperatur automatisch KÜHL, HEIZ oder Nur-GEBLASE-Betrieb.
• Das Klimagerät regelt die Raumtemperatur automatisch etwa auf den von Ihnen eingestillten Temperatur-Sollwert.
• Wenn Sie den Automatikbetrieb (AUTO) nicht als angenehm empfinden, können Sie die gewünschte Betriebsart von Hand wahren.

SLEEP/SPARBETRIEB

• Wenn Sie die SLEEP-Taste „SLEEP-MODE" während des COOLING-, HEATING-oder AUTO-Betriebs drücken, erhöht (Kühlung) oder verringert (Heizung) die Klimaanlage die Temperatur automatisch um 1^ pro Stunde. Die eingestellte Temperatur wird zwei Stunden später gehalten und fünf Stunden lang bewahrt. Nach fünf Stunden schaltet sich das Gerät aus. Die Lüftergeschwindigkeit wird automatisch gesteuert.

ENTFEUCHTUNGSBETRIEB

• Beim Entfeuchten wird automatisch auf der Grundlage des Unterschieds zwischen dem Temperatur-Sollwert und der wirklichen Raumtemperatur der Entfeuchtungsbetrieb gewählt.

Die Temperatur wird während des Entfeuchtens geregt, indem der Kuhlbetrieb oder der Nur-Geblase-Betrieb aus und eingeschaltet wird. Das Geblasegeschwindigkeit wird automatisch eingestellt.
- Bei normalem Kuhlbetrieb entfeucht das Klimagerat gleichzeitig die Luft.

D

HINWEIS

Beim Entfeuchtungsbetrieb des Klimagerats verringgert sich hochstwahrscheinlich auch die Raumtemperatur. Daher ist es normal, dass ein Hygrostat einen higheren relativen Feuchtigkeitsgrad misst. Der absolute Feuchtigkeitsgrad in dem Raum wird jedoch abhängig von der Menge der in dem Raum erzeugten Feuchtigkeit (Kochen, anwesende Personen usw.) gesenkrt.

WARTUNG

WARNING

Vor dem Reinigen muss die Klimaanlage gestopt und die Stromversorgung unterbrochen werden.

Reinigen des Innengerats und der Fernbedienung

VORSICHT

• Reinigen Sie das Innengerät und die Fernbedienung mit einem trockenen Lappen.
• Wenn das Innengerät stark verschmutzt ist, kann ein mit kaltem Wasser angefeuchteter Lappen verwendet werden.
  Die vordere Verkleidung des Innengerats kann abgenommen und mit Wasser gereinigt werden. Wischen Sie sie dann mit einem trockenen Lappen trocken.
• Verwenden Sie zum Reinigen des Geräts keinen mit Chemikalien gehandelten Lappen bzw. ein solches Staubtuch.
• Verwenden Sie zum Reinigen kein Benzin, Verdünner, Putzmittel oder ähnliche Lösungsmittel. Diese konnten Risse oder Verformungen in der Kunststoffoberfläche bewirken.

Reinigen des Luftfilters

Ein verstopfter Luftfilter verringert die Kuhleffizienz diesen Geräts. Reinigen Sie den Filter alle 2 Wochen.

1. Heben Sie die Verkleidung des Innengerats schrag an, bis sie einrastet.

2. Fassen Sie den Griff des Luftfilters an und haben Sie den Filter leicht an, umihn aus dem Filterhalter herauszunehmen. Ziehen Sie ihn dann nach unten.

3. Nehmen Sie den Schirmfilter aus dem Innengerät.

4. Reinigen Sie den Schirmfilter alle 2 Wochen.

5. Reinigen Sie den Schirmfilter mit einem Staubsauger oder unter flieBendem Wasser.

6. Der schwarze Aktivkohlefilter kann nicht gereinigt werden. Sobald der Filter verschmutzt ist, werden unangenehme Gerüche nicht mehr gefiltert. Der Filter muss dann gewechselt werden (erhaltlich bei ihrem Qlima-Verkafer). Die aktiv Kohlefilter sollen 2 Mal pro Saison gewechselt werden.

7. Der grüne HAF Filter zeigt klare Signale von Verschmutzung in und auf dem Filter. kann nicht gereinigt werden. Diese Filter kann nicht gereinigt werden und muss gewechselt werden (erhältlich bij ihrem Qlima-Verkafer). Die Filter solle 2 Mal pro Saison gewechselt werden.

Neuer Filter

Empfohlenes Auswechseln des Filters

1. Nach dem Wiedereinsetzen des Aktivkohlefilters und HAF Filters im Filterhalter kann auch der Schirmfilter wieder eingesetzt werden.
2. Überzeugen Sie sich davon, dass der Filter vollständig trocken und in einwandfreiem Zustand ist, bevor Sieihn wiederenetzen.
3. Setzen Sie den Luftfilter wieder ein.
4. Setzen Sie den oberen Teil des Luftfilters wieder in das Gerät. Achten Sie damit darauf, dass linker und rechter Rand richtig sitzen und bringen Sie denFilter in die richtige Position.

Wartung

Wenn Sie vorhaben, das Gerät langere Zeit nicht zu benutzen, gehen Sie folgendermaßen vor:

1. Betätigen Sie das Gebläse etwa 6 Stunden lang, damit das Innere des Geräts trocken wird.
2. Schalten Sie das Klimagerät aus und trennen Sie es von der Stromquelle. Wenn es sich um das Modell handelt, unterbrechen Sie die Stromversorgung. Nehmen Sie die Batterien aus der Fernbedienung.
3. Das Außererat muss regelmäßig gewartet und gereinigt werden. Dies muss von einem officiellen Monteur für Klimageräte durchgeführt werden.

Kontrollen vor dem Betrieb

• Kontrollieren Sie, ob die Kabel nicht gebrochen oder getrennt sind.
• Kontrollieren Sie, ob der Luftfilter eingesetzt ist.
• Kontrollieren Sie, ob der Luftauslass womöglich blockiert ist, falls das Klimagerät längerere Zeit nicht benutzt wurde.

VORSICHT

• Achten Sie darauf, dass Sie die Metallteile des Geräts beim Herausnehmen der Filter nicht berühren. Sie konnten sich an scharfen Metallkanten verletzen.
• Reinigen Sie das Innere des Klimagerats nicht mit Wasser. Wasser kann die Isolierung zerstären, wodurch die Möglichkeit eines elektrischen Schlags besteht.
• Vor dem Reinigen des Geräts, müssen Sie sich davon überzeugen, dass der Strom ausgeschaltet und der Sicherungsautomat deaktiviert ist.

J BEDIENUNG

Während des normalen Betriebs kann Folgendes eintreten.

1. Schutzvorrichtung des Klimagerats

Kompressorschutz

• Der Kompressor kann nach dem Anhalten 3 Minuten lang nicht anlaufen.

Anti-Kaltluft

• Das Gerät ist so ausgelegt, dass es im Heizbetrieb keine Kaltluft abbläst, wenn sich der Wärmetauscher des Innengeräts in einer der folgenden drei Situationen befindet und der Temperatur-Sollwert noch nicht erreicht ist.

A. wenn der Heizbetrieb jersey begonnen hat.
B. beim Abtauen.
C. während des Heizens bei niedrigerer Temperatur.

D

Abtauen

• Auf dem Außergerät kann sich während des Heizzyklus bei niedriger Außentemperatur und hoher Luftfeuchtigkeit Eis bilden, was zu einer verringerten Heizeffizienz des Klimageräts führt.
• Wahlend thesezustands unterbricht das Klimagerat den Heizbetrieb regelmäßig und beginnnt automatisch mit dem Abtauen.
  Die Abtauzeit schwankt je nach AuBentemperatur und Menge des Eises auf dem AuBengerat zwischen 4 und 10 Minuten.

2. WeiBer Nebel aus dem Innengerät.

• Beim Kuhlbetrieb in Innenräumen mit hohem relativen Feuchtigkeitsgrad kann durch einen starken Temperaturunterschied zwischen dem Luftseinlass und dem Luftauslass freiBer Nebel austreten.
• Wenn das Klimagerät nach dem Abtauen wieder den Heizbetrieb aufnimmt, kann durch beim Abtauen entstandene Feuchtigkeit weiter Nebel austreten.

3. Geringfugige Geräusche des Klimagerats.

• Wenn der Kompressor lauft oder gerade aufgehört hat zu laufen, horen Sie möglicherweise ein tiefes Zischen. Dieses Gerausch wird durch das Kältemittel erzeugt, das strömt oder aufhält zu stromen.
• Wenn der Kompressor lauft oder gerade aufgehört hat zu laufen, horen Sie möglicherweise ein tiefes Quietschen. Dies entsteht durch die Wärmeausdehnung und Kältezusammenziehung der Kunststoffeile im Gerät bei einer Temperaturänderung.
• Beim ersten Einschalten des Stroms hört man möglicherweise die Lamellen, die ihre Ausgangsposition einnehmen.

4. Staub wird aus dem Innengerät herausgeblasen.

• Dies ist gaz normal, wenn das Klimagerät längerere Zeit nicht benutzt wurde bzw. bei der ersten Benutzung des Geräts.

5. Merkwürdiger Geruch aus dem Innengerät.

• Dies liegt daran, dass das Innengerät von Baumaterial, Möbeln oder Rauch eingedrungene Gerüche abgibt.

6. Das Klimagerät schaltet vom Kuhl- oder Heizbetrieb auf den Nur-Geblase-Betrieb um.

• Wenn die Innentemperatur den Temperatur-Sollwert des Klimagerats erreicht, halt der Kompressor automatisch an und das Klimagerat schaltet auf Nur-Geblase-Betrieb um. Der Kompressor lauft wieder an, wenn die Innentemperatur im Kühlbetrieb über den Sollwert ansteigt oder im Heizbetrieb unter den Sollwert sinkt.

• Auf dem Innengerät kann sich beim Kühlen bei einem hohen relativen Feuchtigkeitsgrad (relativer Feuchtigkeitsgrad von über 80%) Tropfwasser absetzen. Stellen Sie in dem Fall die waagerechten Lamellen auf die große Luftauslassöffnung und stellen die Geblasegeschwindigkeit auf HOCH.

8. Heizbetrieb

Das Klimagerat saugt Wärme vom Außengerät an und lassst sie beim Heizen über das Innengerät austreten. Gleichzeitig erhöht sich die Hitzelast der Klimaanlage aufgrund der größeren Differenz zwischen der Innen- und der Außentemperatur. Sollte die Klimaanlage nicht in der Lage sein, eine angenehme Temperatur zu schaffen, empfehlen wir, ein weiteres Heizgerät zu nutzen.

9. Automatische Neustartfunktion

• Ein Stromausfall während des Betriebs liegt das Gerät vollkommen still.

Das Klimagerät verfügbar über die automatische Neustartfunktion. Sobald wieder Spannung anliegt, sorgt diese Funktion damit, dass das Gerät automatisch wieder mit allen vorherigen Einstellungen, die)namlich gespeichert wurden, anlauft.

10. Erkennung eines Kältemittellecks

Die Klimaanlage ist mit einem Kaltemittelleck-Erkennungssystem ausgestattet. Wenn das Outdoor-Gerät ein Mangel an Kaltemittel erkennt, schaltet sich die Klimaanlage aus und das Indoor-Gerät zeigt den Alarm „EC" auf dem Display an. Wenn dieser Alarm auftritt, schalten Sie die Klimaanlage nicht erneut ein und wenden Sie sich an ihren Handler.

K FEHLERSUCHE UND ABHILFE

Fehlfunktionen und Lösungen

Konflikte bei Auswahl verschiedener Modi

Wenn zwei oder mehr Innenteile in Betrieb sind, stellen Sie sicher, dass der ausgewählte Modus nicht mit anderen Innenteilen im Konflikt stehen. Der Heizungsmodus hat vor jedem anderen Modus Vorrang. Wenn ein Innenteil im Heizungsmodus lauft, können die anderen Innenteile ebenfalls nur im Heizungsmodus laufen. Wird für ein Innenteil dann noch ein anderer als der Heizungsmodus ausgewählt, verursicht es einen Konflikt; es wird dann nicht Funktionieren.

Beispiel: Wenn ein Innenteil im Kuhlmodus lauft und ein anderes Innenteil im Heizungsstand eingeschelt wird, verursacht das im Kuhlmodus laufende Innenteil einen Konflikt, da schließlich der Heizungsmodus maßgeblich ist. Das Innenteil, das im Kuhlmodus lauft, zeigt im Display eine Störung an,atham P5. Die folgende Tabelle zeigt eine Übersicht über die möglichen Konflikt situationen:

		Modus des Funktionierenden Innenteils. Beispelsweise Einheit A
Modus des zugeschalteten Innenteils oder des Innenteils, dessen Modus geändert wird. Beispelsweise Einheit B	Modus Kühlen	Heizen Entfeucht	en Ventilator	Auto
	Kühlen Kein Konflikt	Konflikt	Einheit A funktioniert, Einheit B ver-ursacht einen Konflikt	Kein Konflikt	Kein Konflikt	Die Einheiten A und B funk-tionieren sowie, wenn sie beiden im selbst Modus laufen, den die Klimaanlage automatisch auswählt; hierbei ist die Einheit, die bereits in Betrieb ist, für den Modus ausschlagge-bend.
	Heizen	Einheit A verursacht einen Konflikt, Einheit B funk-tioniert	Kein Konflikt	Einheit A verursacht einen Konflikt, Einheit B funk-tioniert	Einheit A verursacht einen Konflikt, Einheit B funk-tioniert
	Entfeuchten Kein Konflikt	Konflikt	Einheit A funktioniert, Einheit B ver-ursacht einen Konflikt	Kein Konflikt	Kein Konflikt
	Ventilator Kein Konflikt	Konflikt	Einheit A funktioniert, Einheit B ver-ursacht einen Konflikt	Kein Konflikt	Kein Konflikt
	Auto Kühlen Kein Konflikt	Konflikt	Einheit A funktioniert, Einheit B ver-ursacht einen Konflikt	Kein Konflikt	Kein Konflikt
	Auto Heizen	Einheit A funktioniert, Einheit B ver-ursacht einen Konflikt	Kein Konflikt	Einheit A verursacht einen Konflikt, Einheit B funk-tioniert	Einheit A verursacht einen Konflikt, Einheit B funk-tioniert
	Auto Ventilator	Kein Konflikt	Einheit A funktioniert, Einheit B ver-ursacht einen Konflikt	Kein Konflikt	Kein Konflikt

STÖRUNG

Wenne eine der folgenden Störungen auftritt, mussen Sie das Klimagerät unverzüglich ausschalten. Trennen Sie es von der Stromquelle und wenden Sie sich an ihren Handler.

Die Sicherung brennt halten durch oder der Sicherungsautomat schaltet das Gerät halten aus.
- Eindringen von Fremdgegenständen oder Wasser in das Klimagerät.
Die Fernbedienung Funktioniert nicht oder nicht normal.
- Eine andere ungewöhnliche Situation.

Problem Mögliche Ursachen
Das Gerät schaltet sich nicht ein, wenn die EIN/AUS-Taste gedrückt wird		Das Gerät verfügt über eine dreiminütige Schutzfunktion, die ein Überhitzen des Geräts verhindert. Das Gerät kann nicht neu gestartet werden, solange die drei Minuten nach der Abschaltung nicht vergangen sind.
Das Gerät wechselt vom COOL/HEAT-Modus in den FAN-Modus		Das Gerät kann seine Einstellung ändern, um zu verhindern, dass sich Frost auf dem Gerät bildet. Sobald die Temperatur ansteigt, nimmt das Gerät den Betrieb im zuvor ausgewählten Modus wieder auf.
		Die eingestellte Temperatur wurde erreicht. An thisem Punkt schaltet das Gerät den Kompressor aus. Das Gerät setzt den Betrieb fort, wenn die Temperatur erneut schwankt.
Das Innengerät sondern weiß den Dunst aus		In feuchten Regionen kann ein großer Temperaturunterschied zwischen der Raumluft und der klimatisierten Luft zur Bildung von weißem Dunst führen.
Sowohl das Innen- als auch das AuBengerät sondern weiß den Dunst aus.		Wenn das Gerät nach dem Abtauen im HEAT-Modus neu startet, kann aufgrund von Feuchtigkeit, die sich während des Abtauvorgangs gebildet hat, weißer Dunst abgesondert werden.
Das Innengerät macht Geräusahe		Das Geräusch von rauschender Luft tritt auf, wenn die Klappe wieder in ihre Position zurückkehrt.
		Es kann zu einem Quietschen kommt, nachdem das Gerät im HEAT-Modus betriben wurde, da sich die Plastikbauteile des Geräts ausdehnen und zusammenziehen.
Sowohl das Innen- als auch das AuBengerät machen Geräusahe		Leises Zischen während des Betriebs: Dies ist normal und wird durch das Kältemittel verursacht, das sowohl durch das Innen- als auch durch das AuBengerät fliebt.
		Leises Zischen, wenn das System startet, den Betrieb eingestellt hat, oder abtaut: Dieses Geräusch ist normal und wird verursacht, wenn das Kältemittel nicht mehr fliebt oder die Flussrichtung ändert.
		Quietschen: Normales Ausdehnungen und Zusammenziehen von Plastik- und Metallbauteilen, die durch Temperaturwechsel während des Betriebs verurscht werden, erzeugen ein Quietschen.
Das AuBengerät macht Geräusahe		Das Gerät macht verschiedene Geräusahe, je nach aktuelles Betriebsmodus.
Staub kommt entweder aus dem Innen- oder dem AuBengerät		Das Gerät kann über längerere Zeiträume der Nichtnutzung Staub ansammeln, der ausgestoßen wird, sobald das Gerät eingeschaltet wird. Dies kann verrin-gert werden, indem das Gerät abgedeckt wird, wenn es über einen längeren Zeitraum nicht genutzt wird.
Das Gerät sondern einen schlech-ten Geruch aus		Das Gerät kann Gerüche aus der Umgebung absorbieren (wie zum von Möbeln, Kochen, Zigaretten usw.), die während des Betriebs abgesondert werden.
		Die Filter des Geräts sind angestaubt und sollenen gereinigt werden.
Der Lüfter des AuBengeräts Funktioniert nicht		Während des Betriebs wird die Lüftergeschwindigkeit gesteuet, um den Betrieb des Geräts zu optimieren.
Der Betrieb ist fehlerhaft, unvor-heresebar, oder das Gerät rea-giert nicht		Interferenzen von Mobilfunkmasten und Funkverträkern können zur einer Fehlfunktion des Geräts führen. Versuchen Sie in dieser Fall Folgendes: Trennen Sie das Gerät von der Stromversorgung und schlieben Sie es anschließend wieder an. Drücken Sie die EIN/AUS-Taste auf der Fernbedienung, um den Betrieb neu zu starten.
Problem mögliche Ursachen
Schlechte Kühlleistung	Die Temperatureinstellung ist möglicher-weisehigher als die Raumtemperatur	Verringern Sie die Temperatureinstellung
	Der Hitzewandler am Innen- oder Außergerät ist verschmutzt	Reinigen Sie den betreffenden Hitzewandler
	Der Luftfilter ist verschmutzt	Entnehmen Sie den Filter und reinigen Sieihn gemäß den Anweisungen
	Der Luftinlass oder -auslass an einem der Geräte ist verstopft	Schalten Sie das Gerät aus, beseitigen Sie die Verstopfung und schalten Sie das Gerät dann wieder ein
	Türen und Fenster sind geöffnet	Achten Sie daraufuf, dass alle Türen und Fenster während des Betriebs des Geräts geschlossen sind
	Übermäßig Hitze wird durch Sonnenlicht verursacht	Schließen Sie Fenster und Vorhenge während großer Hitze oder starker Sonneneinstrahlung
	Zu weitere Wärmequellen im Raum (Personen, Computer, Elektronik usw.)	Verringern Sie die Anzahl der Wärmequellen
	Geringer Kältemittelstand aufgrund eines Lecks oder langfristiger Nutzung	Überprüfen Sie das Gerät auf Lecks, versiegeln sie es neu und fullen Sie das Kältemittel nach
	SILENCE-Funktion aktiviert (optionale Funktion)	Die SILENCE-Funktion kann die Produktleistung verringnern, indem die Betriebshäufigkeit verringgert wird. Schalten Sie die SILENCE-Funktion ab.
Das Gerät faktioniert nicht	Stromausfall	Warten Sie, bis die Stromversorgung wie-derhergestellt wurde
	Der Strom ist abgescheltet Schalten Sie den	Strom ein
	Die Sicherung ist durchgebrannt Ersetzen Sie	e die Sicherung.
	Die Batterien in der Fernbedienung sind verbraucht	Tauschen Sie die Batterien aus
	Der dreiminütige Geräteschutz wurde aktiviert	Warten Sie drei Minuten, nachdem Sie das Gerät neu gestartet haben
	Der Timer ist aktiviert Schalten Sie den Tim	er aus
Das Gerät schaltet sich regelmäßig ein und aus	Es ist zu viel oder zu weniger Kältemittel im System	Überprüufen Sie das Gerät auf Lecks und füssen Sie das System mit Kältemittel auf
	Inkompressibles Gas oder Feuchtigkeit ist in das System gedrungen.	Entleeren Sie das Gerät und fullen Sie das System mit Kältemittel auf
	Der Kompressor ist kaputt Tauschen Sie den	Kompressor aus
	Die Netzspannung ist zu hoch oder zu niedrig	Installieren Sie ein Manostat, um die Netzspannung zu regulieren
Schlechte Heizleistung	Die Außentemperatur istalandes nicht drig	Nutzen Sie ein zusätzliches Heizgerät
	Kalte Luft dringt durch Türen und Fenster	Achten Sie daraufuf, dass alle Türen und Fenster während der Nutzung geschlossen sind
	Geringer Kältemittelstand aufgrund eines Lecks oder langfristiger Nutzung	Überprüufen Sie das Gerät auf Lecks, versiegeln sie es neu und fullen Sie das Kältemittel nach
Anzeigeleuchten blinken durchgehend	Das Gerät kann den Betrieb einstellen oder weiterhin sicheren laufen. Wenn die Anzeigeleuchten weiterhin blinken oder Fehlercodes eingeblettenden werden, warten Sie ca. 10 Minuten. Das Problem löscht sich möglicherweise selbst. Wenn nicht, trennen Sie das Gerät vom Stromnetz und schreiben Sie es anschließend wieder an. Schalten Sie das Gerät ein. Sollte das Problem weiterhin bestehen, so trennen Sie das Gerät vom Stromnetz und wenden Sie sich an Ihr{nachstes Kundenservice-Center.
Fehlercode wird im Display des Innengerats angezeigt: • E0, E1, E2... • P1, P2, P3... • F1, F2, F3...

Wenn die Störung nicht behoben wurde, wenden Sie sichitte an ihren Handler. Nennen Sie ihm das Modell des Gerats und schildern Sie ihm ausfuhrlich die Störung.

HINWEIS

Die Reparatur des Gerätsarf nur von einem officiellen Monteur fur Klimageräte ausgeführrt werden.

L GARANTIEBEDINGUNGEN

Wir gewähren im Auftrag des Herstellers eine 24-monatige Garantie auf ähnliche Material und Produktionsfehler und eine 48-monatige Garantie auf den Kompressor. Hierbei gelten folgende Regel:

1. Wir weisen ausdrücklich jegliche künftige Ansprüche zurück, einschließlich Ansprüche für Kollateralschäden.
2. Reparaturen oder das Austauschen von Teilen innerhalb der Garantiefrist bewirkt keine Veränderung der Garantie.
3. Die Garantie wird nicht, wenn Modifizierungen irgendeiner Art vorgenommen, andere als Originalteile eingesetzt wurden oder Reparaturen von Dritten ausgeführrt werden.
4. Teile, die dem normalen Verschleib unterliegen, wie der Filter, sind von der Garantie ausgenommen.
5. Die Garantie gilt nur bei Vorlage der mit dem Datum versehenen Originalrechnung und vorausgesetzt, es wurden keine Änderungen vorgenommen.
6. Die Garantie gilt nicht für Schäden, die durch Nachlösigkeit oder durch Handlungen entstanden sind, die von den in dieser Anleitung beschrieben Handlungen abweichen.
7. Transportkosten und das Transportrisiko für die Klimaanlage oder deren Teile gehen grundsätzlich zu Lasten des Käufers.
8. Schaden, die dadurch entstanden sind, dass keine geeigneten Filter verwendet wurden, fallen nicht unter die Garantie.
9. Verlust von Kältemittel bzw. austretendes Kältemittel durch unsachgemäßes Anschlieben bzw. Trennen der Geräte bzw. durch Anschlieben bzw. Trennen der Geräte durch nicht qualifizierte Personen fällt nicht unter die Garantiebedingungen für diese Produkt. Schäden an Geräten, die nicht den örtlichen Vorschriften bzw. Gesetzen und nicht den Vorschriften in dieser Anleitung zufolge eingebaut, angeschlossen bzw. getrennt wurden, fallen nicht unter die für diese Produkt geltenden Garantiebestimmungen.

Wenden Sie sich wegen Reparaturen an ihren Handlcer, wenn Sie in dieser Anleitung keine Abhilfe finden. In dem unwahrscheinlichen Fall, dass das Gerät getrennt werden muss, müssen Sie dafür sorgen, dass dies ausschließlich von einem autorisierten Fachmann gemäß den örtlich geltenden Vorschriften und Gesetzen erfolgt.

ntsorgen Sie niemals biologisch nicht abbaubare Produkte in der Umwelt, entsorgen Sie diese jedoch gemäß den geltenden nationalen Vorschriften. Am Ende seiner Lebensdauer darf das Produkt nicht als städtischer Abfall entsorgt werden. Es muss zu einem speziellen communalen Abfallentsorgungszentrum oder zu einem Handler gebracht werden, der diesen Service anbietet. Die getrennte Entsorgung eines Haushaltsgeräts vermeidet mögliche negative Folgen für die Umwelt und die Gesundheit, die sich aus einer ungeeigneten Entsorgung ergeben, und erhöglich die Ruckgewinnung der verwendeten Materialien, um erhebliche Energie- und Ressourceneinsparungen zu erzielen. Zur Erinnerung an die Notwendigkeit, Haushaltsgerate getrennt zu entsorgen, ist das Produkt mit einem Bild einer durchgestruchenen Mulltonne gekennzeichnet.

Umweltinformationen: Dieses Gerät enthalt im Kyoto-Protokoll abgedeckte fluorierte Treibhausgase. Es scarf nur von geschulten Fachleuten gewartet oder auseinandergenommen werden.

Dieses Gerät enthalt die in der obigen Tabelle aufgeführte Menge des Kältemittels R32. Lassen Sie das R32 nicht in die Atmosäre entweichen. R32 ist ein fluoriertes Treibhausgas mit einem Treibhauspotenzial = 675.

Internet:

Sie konnen die aktuellste Version der Bedienungsanleitung unter www.Qlima.com herunterlagen.

M. TECHNISCHE GEGEVENS

LEES DEZE HANDLEIDING

2 HERSTELLINGEN AAN AFGEDICHE ONDERDELEN

4. Er kommt stof uit de binnenunit.

9. Automatische herstart.
