Producttype	Koolmonoxidemelder (CO)
Merk	ELRO
Model	PK491011
Afmetingen	105 x 35 mm
Gewicht	140 g
Voeding	Niet-vervangbare lithiumbatterij 3 V DC (CR17450)
Levensduur batterij / product	10 jaar na activering
Sensor	Elektrochemische CO-sensor
Type product	Type B volgens EN 50291-1
Alarmvolume	85 dB (A) op 1 meter
Bedrijfstemperatuurbereik	-10 °C tot 52 °C
Vochtigheidsbereik	10-90% RV zonder condensatie
Display	LCD-scherm: CO-waarde en temperatuur
Ledindicatoren	Standby (groen), alarm (rood), fout (geel)
Test-/stiltefunctie	Test-/stilteknop om het apparaat te testen of het alarm tijdelijk uit te schakelen
Alarmgeheugen	Bewaart de CO-alarmgeschiedenis gedurende 48 uur
Nachtmodus	De standby-LED gaat automatisch uit in het donker
Zelftest	Maandelijkse zelftest van sensor en sirene
Einde levensduur	Geluids- en visuele waarschuwing na ca. 10 jaar
Installatie	Plafond- of wandmontage, bevestiging met meegeleverde schroeven en pluggen
Onderhoud	Maandelijkse reiniging met stofzuiger; geen vochtige doek of reinigingsmiddelen gebruiken
Veiligheid	Niet waterbestendig, alleen voor binnenshuis. Buiten bereik van kinderen houden.
Normen	CE, EN 50291-1, AEEA
Klantenservice	www.elro.eu, [e-mail]

Veelgestelde vragen - PK491011 ELRO

Hoe activeer ik de CO-melder PK491011?

Plaats de melder op de montagebeugel en draai hem met de klok mee tot u een klik hoort. De melder gaat aan en er verschijnt een aftelling van 60 naar 0. Na ongeveer 60 seconden is hij geactiveerd.

Hoe test ik de melder?

Houd de test-/stilteknop ongeveer 3 seconden ingedrukt. Als het apparaat werkt, geeft het vier piepjes en knippert rood. Om het volledige alarmvolume te horen, houd de knop 10 seconden ingedrukt.

Waar installeer ik de CO-melder?

Installeer hem in elke ruimte met een verbrandingstoestel, in slaapkamers en in ruimtes waar u veel tijd doorbrengt. Aan het plafond, minimaal 30 cm van de muren, of aan de muur op 15-30 cm van het plafond. Vermijd plekken met luchtbelemmering, vochtigheid of extreme temperaturen.

Wat moet ik doen als de melder een alarm geeft?

Blijf kalm, open alle deuren en ramen, schakel verbrandingstoestellen uit. Als het alarm aanhoudt, evacueer het gebouw. Bel 112 en raadpleeg een arts bij symptomen. Laat de toestellen controleren door een professional.

Hoe schakel ik het alarm tijdelijk uit?

Druk tijdens het alarm op de test-/stilteknop om het alarm gedurende ongeveer 10 minuten uit te schakelen. Deze functie is niet beschikbaar als de CO-concentratie boven 200 PPM is. Gebruik deze alleen als u zeker weet dat de situatie veilig is.

Wat betekenen de verschillende licht- en geluidssignalen?

Zie de gedetailleerde tabel in de handleiding: groen knipperend om de 40 s = standby; rood knipperend 4 keer + piep = alarm of test; geel knipperend = batterij bijna leeg, fout of einde levensduur. Het LCD-scherm toont ook codes.

Hoe onderhoud ik de melder?

Reinig hem één keer per maand met een stofzuiger om stof van de zijkanten te verwijderen. Gebruik nooit een vochtige doek of reinigingsmiddelen, omdat deze de sensor kunnen beschadigen. Test minstens één keer per jaar handmatig.

Wat is de levensduur van de melder?

De ingebouwde batterij en het product hebben een levensduur van ongeveer 10 jaar na activering. Aan het einde van de levensduur geeft de melder 3 piepjes en toont 'End'. Vervang het apparaat zo snel mogelijk.

Kan de melder worden gerecycled?

Ja, gooi het apparaat niet bij het huishoudelijk afval. Breng het naar een AEEA-inzamelpunt voor recycling, conform de regelgeving.

Wat moet ik doen als de melder niet reageert op de test?

Controleer of de melder correct is geactiveerd (geplaatst op de beugel). Als er na 3 seconden ingedrukt houden van de testknop geen reactie is, is het apparaat defect en mag het niet worden gebruikt. Neem contact op met de leverancier.

GEBRUIKSAANWIJZING PK491011 ELRO

Nederlands – Gebruiksaanwijzing

Introductie ....- 20 -

Inhoud van de verpakking ....- 20 -

Productbeschrijving....- 20 -

Over koolmonoxide (CO) - 20 -

Locatie bepalen ....- 21 -

Montage....- 22 -

Functionaliteit ....- 23 -

Onderhoud....- 24 -

Veelgestelde vragen (FAQ) ......- 25 -

Veiligheid ....- 25 -

Technische specificaties....- 26 -

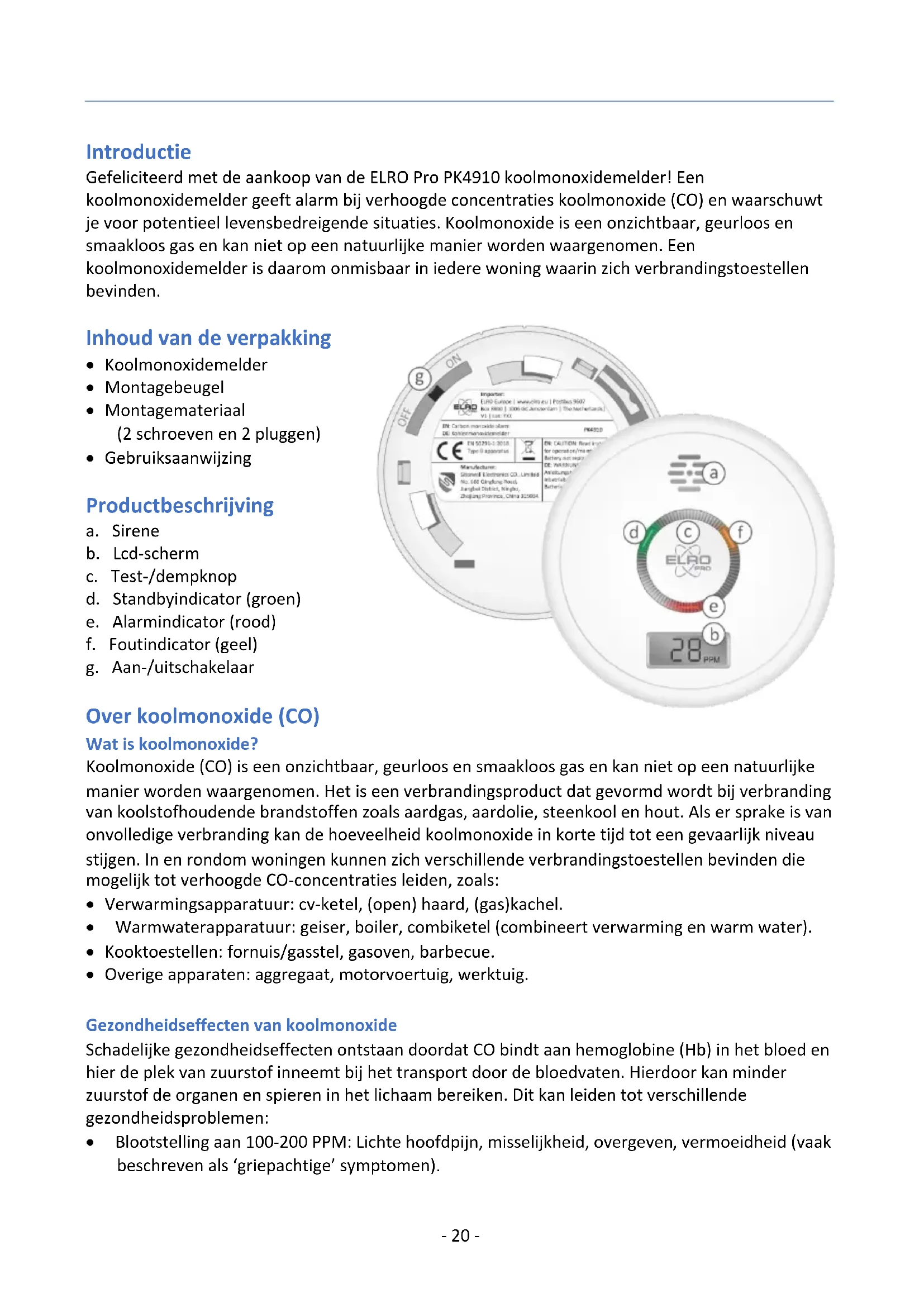

Gefeliciteerd met de aankoop van de ELRO Pro PK4910 koolmonoxidemelder! Een koolmonoxidemelder geeft alarm bij verhoogde concentraties koolmonoxide (CO) en waarschuwt je voor potentieel levensbedreigende situaties. Koolmonoxide is een onzichtbaar, geurloos en smaakloos gas en kan niet op een natuurlijke manier worden waargenomen. Een koolmonoxidemelder is daarom onmisbaar in iedere woning waarin zich verbrandingstoestellen bevinden.

Inhoud van de verpakking

• Koolmonoxidemelder
• Montagebeugel
• Montagemateriaal (2 schroeven en 2 pluggen)
• Gebruiksaanwijzing

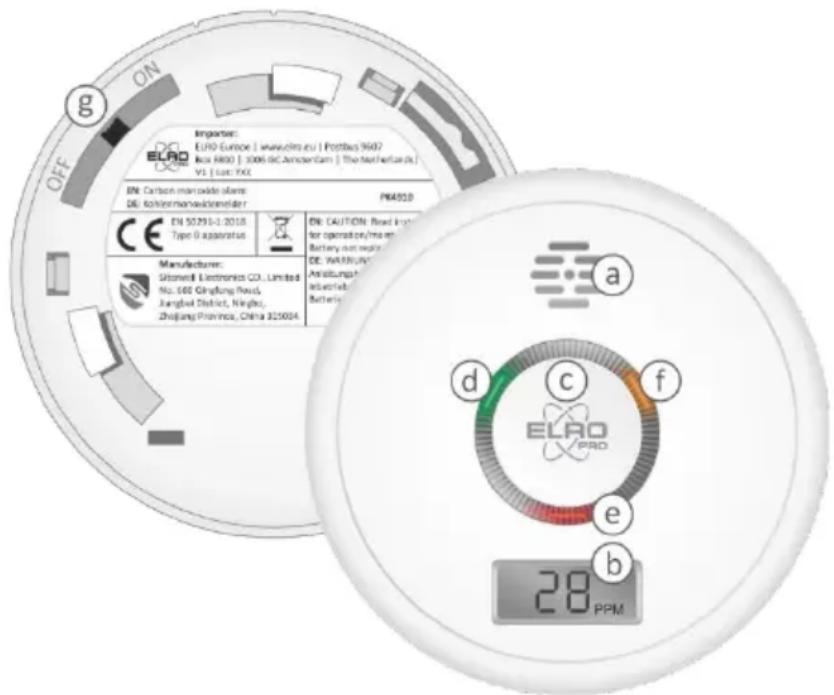

Productbeschrijving

a. Sirene
b. Lcd-scherm
c. Test-/dempknop
d. Standbyindicator (groen)
e. Alarmindicator (rood)
f. Foutindicator (geel)
g. Aan-/uitschakelaar

Koolmonoxide (CO) is een onzichtbaar, geurloos en smaakloos gas en kan niet op een natuurlijke manier worden waargenomen. Het is een verbrandingsproduct dat gevormd wordt bij verbranding van koolstofhoudende brandstoffen zoals aardgas, aardolie, steenkool en hout. Als er sprake is van onvolledige verbranding kan de hoeveelheid koolmonoxide in korte tijd tot een gevaarlijk niveau stijgen. In en rondom woningen kunnen zich verschillende verbrandingstoestellen bevinden die mogelijk tot verhoogde CO-concentraties leiden, zoals:

• Verwarmingsapparatuur: cv-ketel, (open) haard, (gas)kachel.
• Warmwaterapparatuur: geiser, boiler, combiketel (combineert verwarming en warm water).
• Kooktoestellen: fornuis/gasstel, gasoven, barbecue.
• Overige apparaten: aggregaat, motorvoertuig, werktuig.

Gezondheidseffecten van koolmonoxide

Schadelijke gezondheidseffecten ontstaan doordat CO bindt aan hemoglobine (Hb) in het bloed en hier de plek van zuurstof inneemt bij het transport door de bloedvaten. Hierdoor kan minder zuurstof de organen en spieren in het lichaam bereiken. Dit kan leiden tot verschillende gezondheidsproblemen:

- Blootstelling aan 100-200 PPM: Lichte hoofdpijn, misselijkheid, overgeven, vermoeidheid (vaak beschreven als 'griepachtige' symptomen).

• Blootstelling aan 200-400 PPM: Ernstige hoofdpijn, verwardheid, duizeligheid, versnelde hartslag.
• Blootstelling aan >400 PPM: Bewusteloosheid, coma, hart-/longfalen, overlijden.

Hoe te handelen als er koolmonoxide wordt gedetecteerd?

Als de koolmonoxidemelder een alarm geeft en koolmonoxide heeft gedetecteerd, handel dan als volgt:

• Blijf kalm, open alle deuren en ramen en schakel alle verbrandingstoestellen uit.
• Als de melder blijft alarmeren, evacueer dan het gebouw. Laat alle deuren en vensters open en ga niet naar binnen voordat het alarm gestopt is.
• Bel het alarmnummer 112 en volg de aanwijzingen van de hulpdienst op. Zoek medische hulp voor iedereen die mogelijk last heeft van de effecten van een koolmonoxidevergiftiging.
• Neem contact op met een erkend onderhoudsbedrijf. Gebruik geen verbrandingstoestellen meer totdat ze zijn gecontroleerd door een bevoegd persoon.

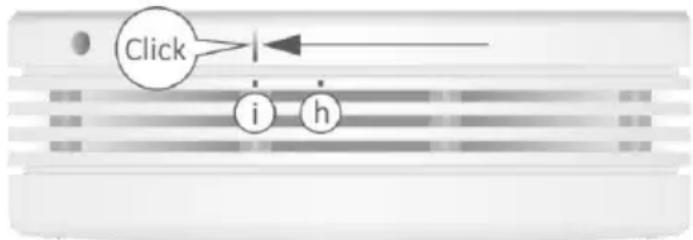

Activeren en testen

Voordat u het koolmonoxidemelder in gebruik neemt, is het belangrijk dat u het activeert en test. Plaats het koolmonoxide-melder op de montageplaat (controle-streepjes op positie h) en draai het met de wijzers van de klok mee tot U een KLIK voelt

(op positie i)! Het apparaat wordt nu geactiveerd en telt af van 60 tot 0. Na ongeveer 60 seconden is het koolmonoxidemelder volledig opgestart. Controleer vervolgens of het apparaat goed werkt door de test/mute-knop ongeveer 3 seconden ingedrukt te houden. Als het apparaat naar behoren werkt, zal het viermaal piepen en rood knipperen. Als dit niet het geval is, gebruik het apparaat dan niet en neem contact op met de leverancier.

LET OP: Het volume van het testsignaal is lager dan het volume van het alarmsignaal. Als je het volume van het alarmsignaal wil horen, houd de testknop dan ca. 10 seconden ingedrukt. Enkele seconden na het testsignaal hoor je het alarmsignaal van > 85 dB (A).

Locatie bepalen

In welke ruimte plaats je een koolmonoxidemelder?

• Voor optimale bescherming hang je een koolmonoxidemelder in de volgende ruimtes:
• In iedere ruimte waarin zich een verbrandingstoestel bevindt.
• In iedere slaapkamer.
• In iedere kamer waarin veel tijd wordt doorgebracht en waar het alarmsignaal van andere koolmonoxide melders mogelijk niet hoorbaar is.
• Voor minimale bescherming hang je een koolmonoxide melder in de volgende ruimtes:
• In iedere ruimte waarin zich een verbrandingstoestel bevindt.
• In de ruimte waarin u het meeste tijd doorbrengt.

Op welke plaats hang je een koolmonoxidemelder?

- In kamers met een verbrandingstoestel hang je de koolmonoxidemelder op de volgende locatie:

• Op een horizontale afstand van 1-3 meter van het verbrandingstoestel.
• Als de ruimte verdeeld wordt door een muur of bijvoorbeeld een grote kast: aan dezelfde kant als het verbrandingstoestel.
• Bij voorkeur aan het plafond:

○ Op minimaal 30 cm. afstand van de muur.
○ Centraal in de ruimte.

- Indien plafondmontage niet mogelijk is, kan het apparaat op de muur gemonteerd worden:

○ Op circa 15-30 centimeter afstand van het plafond.
○ Hoger dan bovenkant van ramen/deuren in de buurt van het verbrandingsapparaat.

- In kamers zonder een verbrandingstoestel hang je de koolmonoxidemelder aan de muur op ademhoogte. De ademhoogte is afhankelijk van het soort ruimte; in een slaapkamer ga je uit van de ademhoogte in slaaphouding, in een kantoor van de ademhoogte in zithouding en in een gang van de ademhoogte in loophouding.

0m 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 11m 12m ≥ 30cm 15-30cm 1-3m

LET OP: Plaats een koolmonoxidemelder nooit:

• Achter voorwerpen die de luchtstroom kunnen blokkeren zoals kasten of gordijnen.
• Op locaties waar het lcd-scherm en de led-indicatoren niet zichtbaar zijn.
• Dichtbij luchtinlaten of luchtuitlaten zoals ramen en deuren.
• Recht boven een gootsteen of wasbak.
• Naast een afzuigkap, ventilatierooster of airconditioning.
• Ruimtes waar de temperatuur tot onder – 10°C daalt of boven 52°C stijgt.
• In ruimtes waar stof of vuil de sensor kunnen blokkeren.
  • In vochtige ruimtes.
• Direct naast kooktoestellen.

Montage

1. Neem de montagebeugel en teken af op welke plaatsen geboord moet worden.
2. Boor 2 gaten met een diameter van 5 millimeter.
3. Duw de pluggen in de gaten.

4. Hang de montagebeugel op de juiste locatie en bevestig hem met de schroeven.

5. Draai de koolmonoxidemelder op de montagebeugel. De koolmonoxidemelder schakelt nu automatisch in.

6. Test of het apparaat correct functioneert door de test-/dempknop ca. 3 seconden ingedrukt te houden. Als het apparaat naar behoren functioneert, zal het hij vier keer kort piepen en rood knipperen.

Meer tips over hoe u uw koolmonoxidemelder kunt installeren? Ga naar www.elro.eu Zie de achterpagina (kaft) voor de boormal voor verticale installatie!

Functionaliteit

Modus	Lichtsignaal	Geluidssignaal	Lcd-scherm	Verklaring
Stand-by	Groen knippert 1 x per 40 sec.	Geen geluid	CO-waarde, temperatuur	Melder functioneert correct
Test	Rood knippert 4 x snel, gevolgd door 5 sec. korte pauze	4 x snel, gevolgd door 5 sec. pauze	888 PPM	Melder functioneert correct
CO-alarm	Rood knippert 4 x snel, gevolgd door 5 sec. pauze	4 x snel, gevolgd door 5 sec. pauze	CO-waarde,	Melder heeft koolmonoxide gedetecteerd
CO-alarm dempen	Rood knippert 1 x per 40 sec.	Geen geluid	CO-waarde, doorgestreepte microfoon	Alarmsignaal is gedempt
CO-alarm geheugen	Groen knippert 3 x per 40 sec.	Geen geluid	“AL”	De melder heeft de afgelopen 48 uur een CO-alarm gegeven
Lage batterijspanning	Geel knippert 1 x per 40 sec.	1 x per 40 sec.	Symbool lege batterij	Batterijspanning is laag, vervang apparaat z.s.m.
Lage batterijspanning dempen	Geel knippert 1 x per 40 sec.	Geen geluid	Symbool lege batterij en symbool doorkruiste microfoon	Waarschuwing lage-batterijspanning gedempt voor ca. 10 u.
Sirenefout	Geel knippert 2 x per 8 sec.	Geen geluid	“Err”	Sirenefout gedetecteerd, vervang apparaat z.s.m.
Sensorfout	Geel knippert 2 x per 8 sec.	2 x per 8 sec.	“Err”	Sensorfout gedetecteerd, vervang apparaat z.s.m.
Einde levensduur	Geel knippert 3 x per 40 sec.	3 x per 8 sec.	“End”	Einde levensduur apparaat, vervang apparaat z.s.m.

Stand-by

In de stand-bymodus worden afwisselend de CO-waarde (als deze lager is dan 20 PPM wordt er 0 weergegeven) en de temperatuur in de ruimte weergegeven. Als de CO-waarde hoger is dan 20 PPM, vervalt de temperatuurweergave en wordt enkel nog de CO-waarde getoond. Deze melder is voorzien van een nachtmodus, wat inhoudt dat de stand-by-led automatisch wordt uitgeschakeld in donkere ruimtes.

Alarm

Als de CO-waarde in de ruimte te hoog is, schakelt de koolmonoxidemelder over naar de alarmmodus volgens het onderstaande schema.

• 30 – 49 PPM: Alarmsignaal na 120 minutes
• 50 – 99 PPM: Alarmsignaal na 60 - 90 minutes
• 100 – 299 PPM: Alarmsignaal na 10 - 40 minutes
• > 300 PPM: Alarmsignaal binnen 3 minutes

Raadpleeg het hoofdstuk 'Hoe te handelen als er koolmonoxide wordt gedetecteerd?' om te zien wat je moet doen als de koolmonoxidemelder alarm geeft.

Als de CO-waarde gedaald is naar minder dan 20 PPM, schakelt de koolmonoxidemelder gedurende 48 uur over naar de alarmgeheugenmodus. Hierdoor word je, ook als niet ter plaatse was ten tijde van het alarm, op de hoogte gebracht van de verhoogde CO-concentratie.

Alarm dempen

Deze koolmonoxidemelder is voorzien van een dempfunctie waarmee het alarmsignaal tijdelijk (circa tien minuten) uitgeschakeld kan worden. Druk, als de melder alarmeert, op de testknop om deze functie te activeren. Als de CO-waarde na 10 minuten hoger is dan 50 PPM, dan schakelt de melder opnieuw over naar de alarmmodus. De alarmdempfunctie is niet te gebruiken als de gedetecteerde CO-waarde hoger is 200 PPM.

LET OP: Neem geen risico's en gebruik de alarmdempfunctie alleen als je 100% zeker weer dat de situatie veilig is. In geval van twijfel, verlaat het pand en volg de instructies uit het hoofdstuk 'Hoe te handelen als er koolmonoxide wordt gedetecteerd? Gebruik de dempfunctie alleen als je je in dezelfde ruimte als de koolmonoxidemelder bevindt!

Lage-batterijspanning

Deze koolmonoxidemelder is voorzien van een niet-vervangbare batterij met een levensduur van ca. 10 jaar. Als de batterijen bijna leeg zijn, schakelt de melder over naar de modus lage-batterijspanning. Dit betekent dat de melder zo snel mogelijk vervangen moet worden. De lage-batterijspanningwaarschuwing kan voor ca. 10 uur gedempt worden door op de testknop te drukken.

Einde levensduur

Deze koolmonoxidemelder is voorzien van een einde-levensduurwaarschuwing. Circa 10 jaar na activatie dient het apparaat vervangen te worden en schakelt het over naar deze modus. Vervang het apparaat zo spoedig mogelijk na het optreden van deze melding.

Onderhoud

• De koolmonoxidemelder is voorzien van een zelftestmechanisme. 1 x per maand controleert de melder automatisch de functionaliteit van de sensor en de sirene. Als er problemen geconstateerd zijn, schakelt de melder over naar de foutmodus (sirenefout of sensorfout). We raden aan om de melder minimaal 1 x per jaar handmatig te testen door de testknop ingedrukt te houden.
• Stof is een belangrijke veroorzaker van vals alarm. Maak de koolmonoxidemelder daarom 1 keer per maand schoon. Gebruik een stofzuiger om zachtjes lang de zijkanten van de koolmonoxidemelder opgehoopt stof te verwijderen. Gebruik nooit een natte doek of schoonmaakmiddelen om je melder te reinigen. Dit kan schadelijk zijn voor de sensor.

Veelgestelde vragen (FAQ)

Heb je vragen over de installatie of het gebruik van dit product? Kijk dan op www.elro.eu en ga naar de pagina van dit product. Hier vind je onder andere de meest recente versie van de handleiding, antwoorden op veelgestelde vragen (FAQ) en gedetailleerde installatievideo's.

Vraag	De koolmonoxidemelder piept en knippert circa elke 30 seconden.
Antwoord	Kijk in de tabel in hoofdstuk ‘Functionaliteit’ om vast te stellen wat de signalen betekenen. Neem bij twijfel contact op met de leverancier.
Vraag	De koolmonoxidemelder geeft geen licht- of geluidssignaal nadat ik op de testknop druk.
Antwoord	Als de koolmonoxidemelder geen licht- of geluidssignaal geeft nadat er op de testknop is gedrukt, betekent dit dat het apparaat nog niet is geactiveerd of niet goed werkt. Controleer of de melder correct is geactiveerd (zie hoofdstuk ‘Activeren en testen’). Houd hierna de testknop ingedrukt totdat de melder een licht- en geluidssignaal geeft. Gebeurt dit niet, dan werkt het apparaat niet naar behoren en mag het niet gebruikt worden.

Veiligheid

Gebruiksadvies

• Waarschuwing: Dit apparaat moet worden geïnstalleerd door een bekwaam persoon.
- Waarschuwing: De installatie van een koolmonoxidemelder mag niet dienen als vervanging voor een juiste installatie, gebruik en onderhoud van verbrandingstoestellen en geschikte ventilatie- en uitlaatsystemen.
- Waarschuwing: Risico op elektrische schokken of storing als er met de koolmonoxidemelder geknoeid is.
- Waarschuwing: Houd elektronische apparatuur en verpakkingsmateriaal buiten het bereik van kinderen en huisdieren.
- Stel het product en de batterijen niet bloot extreme temperaturen.
- Dit product is niet waterbestendig en is enkel geschikt voor gebruik binnenshuis. Reinig het product alleen met een droge doek.
- De volgende stoffen kunnen de sensor beïnvloeden en kunnen vals alarm veroorzaken: methaan, propaan, isobuteen, isopropanol, ethyleen, benzeen, tolueen, ethylacetaat, waterstofsulfide, zwaveldioxyden, op alcohol gebaseerde producten, verven, verdunner, oplosmiddelen, kleefmiddelen, haarsprays, after shaves, parfums en enkele reinigingsmiddelen.
- EN 50291-1 De apparatuur kan de chronische effecten van blootstelling aan koolmonoxide niet voorkomen. De apparatuur zal personen met een speciaal risico niet volledig beschermen.

Symbolen

Het WEEE-symbol betekent dat dit product en de batterijen gescheiden van huishoudelijk afval moeten worden afgevoerd. Als dit product het einde van zijn levensduur bereikt, breng je het naar een aangewezen afvalinzamelpunt in de buurt om een veilige afvoer of

recycling te garanderen. Bescherm milieu en volksgezondheid en ga verantwoordelijk met natuurlijke hulpbronnen om!

Door het aanbrengen van de CE-markering op een product verklaart een fabrikant dat het product voldoet aan alle wettelijke eisen voor CE-markering en in de hele EER kan worden verkocht.

Technische specificaties

Stroomvoorziening	Niet-vervangbare 3V DC batterij (CR17450)
Batterij-/productlevensduur	10 jaar na activatie
Sensor	Elektrochemische koolmonoxidesensor
Producttype	Type B
Alarmvolume	85 dB (A)
Termperatuurbereik	In gebruik: -10°C – 52°CTijdens transport: -20°C – 50°C
Vochtigheidsbereik	In gebruik: 10 - 90% RH non condensingTijdens transport: 10 – 95% RH non-condensing
Afmetingen	105 x 35 mm.
Gewicht	140 gr.

Service en contact

Wil je contact met ons opnemen? Dat kan! Om er voor te zorgen dat we onze klanten zo goed en snel mogelijk van dienst kunnen zijn, vragen we je om rekening te houden met het volgende:

Voor vragen over de installatie, het gebruik of de werking van dit product:

• Ga naar www.elro.eu om snel antwoord te krijgen op je vraag. Hier vind je onder andere antwoorden op veelgestelde vragen, gedetailleerde installatievideo's en de meest recente versie van de handleiding van je product.
• Kom je er niet uit via de website? Laat dan een vraag achter via de productpagina of mail naar [e-mail]. Wij helpen je zo snel mogelijk verder.

Voor alle overige vragen:

- Mail naar [e-mail]. Wij komen zo spoedig mogelijk bij je terug.
