Producttype	Inbouw koffiemachine
Merk	Atag
Model	CM4111ACUU
Voeding	230 V, 10 A, kabel H05 VV-F 3x1,0 mm²
Vermogen	Niet gespecificeerd (schatting 1450 W)
Afmetingen (B x H x D)	Standaard inbouw 60 x 45 x 55 cm (schatting)
Gewicht	Ongeveer 25 kg (schatting)
Waterreservoir inhoud	1,8 L (schatting)
Bonenreservoir inhoud	250 g (schatting)
Pompdruk	15 bar (schatting)
Belangrijkste functies	Koffiebonen, gemalen koffie, cappuccino, warme melkschuim, heet water
Aantal gelijktijdige kopjes	1 of 2
Aanpasbare instellingen	Koffiesterkte, kopmaat, temperatuur, hoeveelheid melk/koffie voor cappuccino
Onderhoud en reiniging	Handmatige reiniging van de zetgroep, het reservoir, de opvangbak; automatische ontkalking
Veiligheid	Instelbare automatische uitschakeling (1-3 u), hoofdschakelaar, bescherming tegen brandwonden
Reserveonderdelen en repareerbaarheid	Repareerbaarheidsindex niet medegedeeld; onderdelen verkrijgbaar via erkende klantendienst
Algemene informatie	Huishoudelijk gebruik max. 3000 kopjes/jaar; garantie onder voorwaarden

Veelgestelde vragen - CM4111ACUU Atag

Hoe stel ik de maalgraad in?

Draai de maalgraadregelaar alleen tijdens het malen. Met de klok mee: grovere en snellere koffie. Tegen de klok in: fijnere en romigere koffie. Het effect is zichtbaar na minstens 2 kopjes.

Wat te doen als de koffie druppelt?

Draai de maalgraadregelaar één stap met de klok mee (grovere maalgraad). Als dat niet voldoende is, controleer dan of het residubakje niet vol is en of het waterreservoir goed op zijn plaats zit.

Hoe maak ik een cappuccino met dit apparaat?

Vul het melkrecipiënt, kies het schuim met de schuif (CAPPUCCINO voor veel schuim, CAFFELATTE voor weinig schuim). Plaats een kopje onder de uitlopen, selecteer de koffiesterkte en druk eenmaal op de cappuccinoknop. De melk en koffie worden automatisch geschonken.

Waarom toont het scherm 'LEDIG RESIDUBAKJE'?

Het residubakje (koffiedik) is vol. Open het servicepaneel, verwijder de opvangbak, leeg en reinig het residubakje. Plaats alles terug. De machine telt 14 koffies (of 7 paar) voordat dit bericht verschijnt.

Hoe ontkalk ik het apparaat?

Wanneer het bericht 'ONTKALKEN AUB!' verschijnt, ga naar het menu ONTKALKEN. Leeg het reservoir, vul het met minstens 1 L water met ontkalker (aanbevolen product). Plaats een bak van 1,5 L onder de heetwateruitloop en volg de instructies op het scherm. De cyclus duurt ongeveer 30 minuten.

Kan ik gemalen koffie gebruiken in plaats van bonen?

Ja. Draai de knop 'Koffiesterkte/voorgemalen koffie' naar de stand voorgemalen (1 of 2 kopjes). Open het centrale deksel en giet een of twee afgestreken maatschepjes gemalen koffie in de trechter. Sluit en ga te werk als voor koffiebonen.

Wat betekent het bericht 'MAALGRAAD TE FIJN'?

De maalgraad is te fijn en de koffie stroomt te langzaam. Draai de maalgraadregelaar één stap met de klok mee (grovere maalgraad). Plaats een bak onder de heetwateruitloop en druk op de heetwaterknop om te spoelen.

Hoe reinig ik de zetgroep?

Schakel de machine uit (aan/uit-knop) en wacht tot het scherm uitgaat. Open het servicepaneel, verwijder de opvangbak en het residubakje. Druk op de rode knoppen aan beide zijden van de zetgroep en trek deze naar beneden eruit. Reinig hem onder stromend water zonder schoonmaakmiddel, borstel de binnenkant van de machine, en plaats hem terug tot hij vastklikt.

Hoe stel ik de koffietemperatuur in?

Druk op MENU, navigeer naar TEMPERATUUR, kies tussen laag, gemiddeld of hoog. De fabrieksinstelling is hoog. Bevestig met OK.

Wat te doen als de machine niet aangaat?

Controleer of de hoofdschakelaar aan de zijkant op de stand 'I' staat en of de voedingskabel goed is aangesloten. Zorg ervoor dat het stopcontact stroom heeft (minimaal 10 A). Als het probleem aanhoudt, neem contact op met de klantendienst.

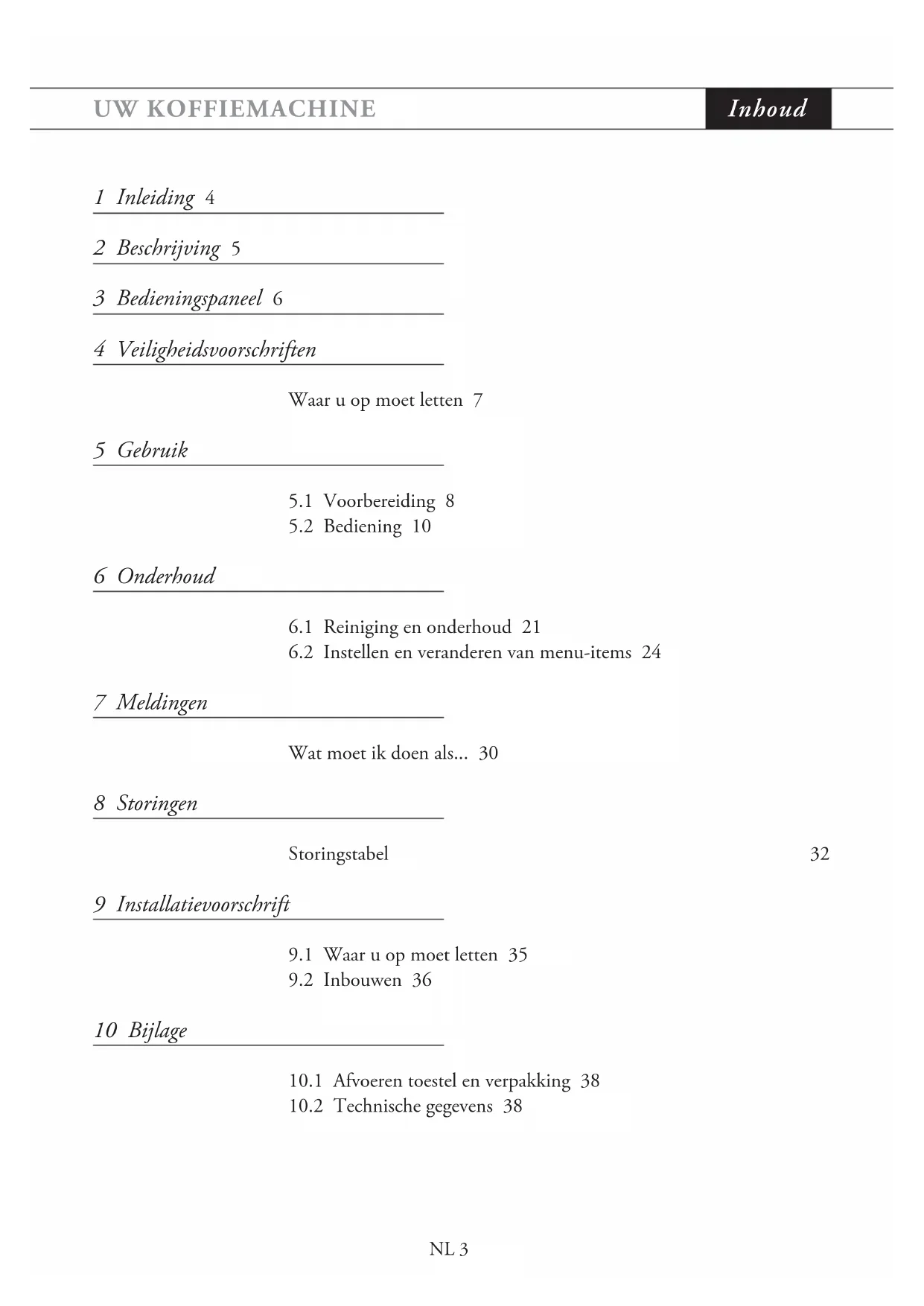

GEBRUIKSAANWIJZING CM4111ACUU Atag

Het toestel-identifi catieplaatje bevindt zich aan de zijkant van het toestel.

Houd, wanneer u contact opneemt met de serviceafdeling, de productiecode (PCODE) en het volledige itemnummer (ITEMNR) bij de hand.

Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart.

Gebruiksaanwijzing 3 - 34

Installatievoorschrift 35 - 38

FR

1 Inleiding 4
2 Beschrijving 5
3 Bedieningspaneel 6
4 Veiligheidsvoorschriften

Waar u op moet letten 7

5 Gebruik

5.1 Voorbereiding 8
5.2 Bediening 10

6 Onderhoud

6.1 Reiniging en onderhoud 21
6.2 Instellen en veranderen van menu-items 24

7 Meldingen

Wat moet ik doen als... 30

8 Storingen

Storingstabel

32

9 Installatievoorschrift

9.1 Waar u op moet letten 35
9.2 Inbouwen 36

10 Bijlage

10.1 Afvoeren toestel en verpakking 38
10.2 Technische gegevens 38

UW KOFFIEMACHINE

1 Inleiding

UW KOFFIEMACHINE

2 Beschrijving

Met deze koffiemachine maakt u heerlijke koppen koffie, espresso en cappuccino. U kunt de machine volledig op uw persoonlijke wensen instellen.

In deze handleiding staat beschreven op welke wijze u de koffi e-machine optimaal kunt benurten. Naast informatie over de bediening treft u ook achtergrondinformatie aan die u van dienst kan zijn bij het gebruik van dir product.

Er is koffi e gebruikt om de machine in de fabrick te testen. Het is daarom volkomen normaal dat er koffi eresten in de molen zitten. Deze machine is gegarandeerd nieuw.

Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen.

Veel plezier met deze koffi emachine!

Gebruikte pictogrammen

Belangrijk om te weten

Tip

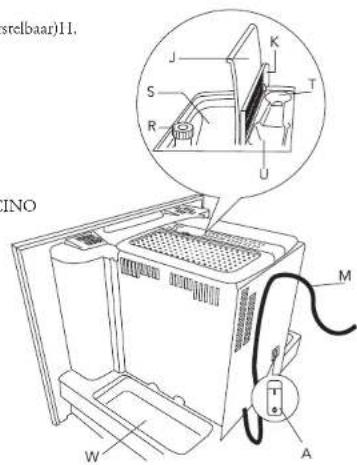

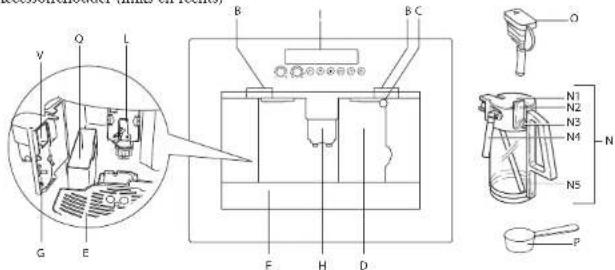

Aan-uitschakelaarA.

HandgrepenB.

MondstukC.

Waterreservoir (uitneembaar)D.

Platcau voor kopjesE.

Lekbakje (uitneembaar)E.

ServicedeurtjeG.

Koffi e-uitloopopeningen (in hoogte verstelbaar)11.

Bedieningspaneell

J. Dcksel koffi cbonenhouder

K. Deksel voor gemalen koffi e

L. Zctgroep

M. Netsnoer

N. Melkkan:

N1. Dcksel (afnecimbaar)

N2. Schuif CAFFELATTE/CAPPUCCINO (afneembaar)

N3. Knop CLEAN

N4. Melkuitloop (afneembaar)

N5. Aanzuigpijpje (afneembaar)

O. Waterspuit (afneembaar)

P. Maatschepje voor voorgemalen koffie

Q. Houder voor koffiedik (uitnecembaar)

R. Regelknop voor de maalgraad

Koffi cbonenhouderS.

Ruimte voor het maatschepjeT.

U. Trechter voor gemalen koffie

V. Ladc (bewccgbaar)

W. Accessoirehouder (links en rechts)

relbaar)11. INO W M A T U R S J K

1. Display

2. Instelknop voor de hoeveelheid koffe e

- Espresso

- Klein kopje koffi c

- Normale kop koffi e

- Grote kop koffi e

- Mok koffi e

1. Instelknop voor de sterkte van de koffi e

- Voorgemalen 1 kop koffi e

- Extra milde smaak

- Milde smaak

- Normale smaak

- Sterke smaak

- Extra sterke smaak

- Voorgemalen 2 koppen kolfi e

1. Keuzetoets voor een kop koffi e

- In de MENU-modus is deze toets voor het bladeren (<)

1. Keuzetoets voor twee koppen koffi e

- In de MENU-modus is deze toets voor het bladeren (>)

1. Keuzetoets voor heet water

- In de MENU-modus is deze toets om een menu-item te bevestigen (OK)

1. Toets MENU voor het in- of uitschakelen van de instrelmodus voor de menu-items

- In de MENU-modus is deze toets voor het teruggaan naar het laatste menu-item, zonder

veranderingen door te voeren (ESC)

1. Automatic cappuccino

2. Aan-uittocts

Waar u op moet letten

Zoals bij elke machine moet u op een aantal zaken letten.

Dekolfi emachine is uitsluitend bedoeld voor huishoudelijk • gebruik (maximaal 3000 kopjes koffi e per jaar). Elk ander gebruik wordt beschouwd als oneigenlijk, waardoor de garantie vervalt. Dezekoffi emachine is ontworpen voor het maken van 'espresso-• koffi e' en 'hete dranken'. Gebruik deze machine voorzichtig. Voorkom brandwonden door heer water/stoom of door onjuist gebruik. Vul de houder voor koffi ebonen nooit met gemalen koffi e, • gevriesdroogde koffi e, gekaramelliseerde koffi ebonen of iets anders wat de machine zou kunnen beschadigen. Controlcer de koffi ebonen voordat u ze in de houder doct en verwijder vreemd voorwerpen. Bij vastlopen van het maalwerk door een vreemd voorwerp vervalt de garantie.

Steun of hang niet aan de machine wanneer deze uit het meubel is geschoven en leg geen grote voorwerpen of onstabiele voorwerpen op de machine.

De fabrikant is niet aansprakelijk voor schade die veroorzaakt is • door oneigenlijk, onjuist of onredelijk gebruik van het apparaat. Raak geen here oppervlakken aan wanneer u de koffi emachine • gebruikt. Gebruik de knoppen of handgrepen.

Laat kinderen of onbekwame personen de koffi emachine alleen • onder toezicht bedienen.

Laat kinderen nooit spelen met de machine.

- Trek bij storingen de stekker uit het stopcontact of zet de hoofd-aan-uitschakelaar aan de achterzijde op 0. Laat reparaties uitvoeren door onze servicedienst.

Vraag bij vervanging van onderdelen altijd om originele reserve- • onderdelen. Wanneer u dit niet doct, kan de veiligheid van de machine in het geding komen.

- Zet geen voorwerpen die vloeistof, ontvlambare of bijtende stoffen bevatten op de machine.

- Gebruik de accessoirehouder om de koffie-accessoires in re bewaren (bijvoorbeeld de koffie ebonen of het ontkalkingsmiddel).

- De onderdelen die in contact kunnen komen mer koffie of melk voldoen aan de voorschriften van de EEG verordening 1935/2004 inzake materialen en voorwerpen bestemd om met levensmiddelen in contact te komen.

- Deze machine is conform de Europese richtlijn 2004/108/CE inzake de elektro-magnetische compatibiliteit (EMC).

5.1 Voorbereiding

De eerste keer dat u de machine aanzet en telkens wanneer de stekker opnieuw in het stopcontact wordt gestoken, voert de machine een ZELFTEST uit wanneer u op de hoofd-aan-uitschakelaar op de achterzijde van de machine drukt (zie A op pagina 5). Vervolgens wordt de machine weer uitgeschakeld. Om de machine aan te zerten, drukt u op de aan-uittoets op het bedieningspaneel.

1. De eerste keer dat u de machine gebruikt moet u de gewenste raal selecteren. Druk op de hoofd-aan-uitschakelaar op de achterzijde van de machine (zie A op pagina 5). De display gaart branden. Wacht tot het bericht DRUK OP MENU OM NEDERL. TE KIEZEN in de display verschijnt. Houd de MENU-toets teunminste 3 seconden ingedrukt tot het bericht NEDERL. GEINSTALL, in de display verschijnt. De machine geeft het instellingsbericht vervolgens in het Nederlands weer.

2. Na een paar seconden verschijnt het bericht WATER VULLEN! in de display. Om het waterreservoir te vullen, verwijdert u het reservoir (h g. 1). Spoel het reservoir om en vul het met vers water. Doe nooit meer water in het reservoir dan tot het streepje MAX. Plaats het waterreservoir weer terug en duw het zover mogelijk op zijn plaats.

Vul het reservoir alleen met koud water en nooit met andere vloeistoffen zoals koolzuurhoudend mineraalwater of melk.

Om altijd een kop koffi c met een optimaal aroma te krijgen, adviseren wij u om:

- elke dag het water in het reservoir te verversen; - elke week het reservoir af te wassen (nier in de vaatwasser) en goed na te spoelen met water.

In de display verschijnt: 3. WATERSPUIT INZETTEN! Plaats de waterspuit op het mondstuk en zet er een kopje onder (fi g. 2).

In de display verschijnt: 4. DRUK OP MENU. Druk op de MENU-toets. Na een paar seconden komt er een klein beetje water uit de waterspuit. Wanneer er ongeveer 30 ml water in het kopje zit, stopt het water.

In de display verschijnt nu: 5. UITSCHAKELING MOMENT A.U.B... De machine wordt uitgeschakeld.

Schuif de machine uit het inbouwmuebel door deze naar buiten te 6. trekken; gebruik hiervoor de speciale handgrepen. Open de deksel aan de linkerkant en vul de houder met koffi ebonen (fi g. 3). Doe de deksel weer dicht en duw de machine terug in het meubel.

Vul de houder voor koffi ebonen nooit met gemalen koffi c, gevriesdroogde koffi c, gekaramelliseerde koffi ebonen of iets anders wat de machine zou kunnen beschadigen. Dit om storingen te voorkomen.

Druk op de aan-uittoets? In de display verschijnt: OPWARMEN MOMENT A.U.B... De machine wordt voorverwarmd.

Wanneer de machine voorverwarmd is, verschijnt 8. SPOELEN in de display. De machine voert een automatische spoclyclus uit. Er komt een klein beetje heet water uit de uitloopopeningen, dat wordt opgevangen in het lekbakje cronder.

Wanneer u een klein kopje koffi e wilt zetten (minder dan 60 ml), blijft de koffi e warmer wanneer u het kopje eerst met dit warme water omspoelt. U kunt hiervoor ook de functie SPOELEN gebruiken (zic 6.2.6 op pagina 28).

1. In de display verschijnt de basisinstelling: NORMALE KOP NORMALE SMAAK.

Wanneer u de machine voor het eerst gebruikt, moeten er 4-5 koppen koffi e gezet worden voordat de machine goede resultaten begint te geven.

5.2 Bediening

5.2.1 Koffi e zetten (met koffi ebonen)

De machine is ingesteld voor het zetten van koffi e met een normaal aroma. U kunt ook kiezen voor koffi e met een extra mild, mild, sterk of extra sterk aroma. Om het gewenste aroma te kiezen, draair u aan de instelknop voor de sterkte van de koffi 0 - 0 het gesleeteerde aroma wordt weergegevven.

1. Plaats één of twee kopje(s) onder de uitloopopeningen (fig. 4 cn 5).

Door de uitloopopcningen omhoog of omlaag te schuiven (zie fi g. 6), kunt u de uitloophoogte aanpassen aan de hoogte van het kopje om warmteverlies en koffi- espetters tegen te gaan.

1. Voor koffie met een crémelaagje brengt u de uitloopopeningen omlaag, tot ze zo dicht mogelijk bij de kopjes zijn (fi g. 6).

1. Om de hoeveelheid in te stellen draait u aan de instelknop voor de hoeveelheid koffi ☐ - ☐. Druk vervolgens op toets ☐ of ☐ voor respectievelijk één kop of twee koppen koffie.

Om de hoeveelheid koffi e die automatisch in het kopje komt te veranderen, volgt u de aanwijzingen in 5.2.3 op pagina 13.

De machine maalt nu de koffi ebonen en de koffi e begint in de kopjes te lopen. Zodra de gewenste hocveelheid is bereikt, stopt de machine automatisch met het laten doorlopen van de koffi e en gooit het de gebruikte gemalen koffi e weg in de speciale houder daarvoor.

Na een paar seconden wordt de laatst gekozen koffi e-instelling 4. weergegeven en kunt u nog een kopje koffi e zetten.

Om de machine uit te zetten drukt u op de aan-uittoets ⑤. Voordat de machine uitgaat, voort deze een automatische spoelcyclus uit (er komt een klein beetje heet water uit de uitloopopeningen, dat wordt opgevangen in het lekbakje eronder). Pas op om brandwonden te voorkomen.

Wanneer de machine uitgeschakeld wordt, gaan de lampjes onmiddellijk uit en werkt de koclmotor nog, om condensring in de behuizing te voorkomen. Na ongeveer 10 minuten schakelt de machine automatisch volledig uit.

Wanneer de koffi e alleen druppelt of helemaal niet doorloopt, • draait u de regelknop voor de maalgraad (fi g. 7) één klik naar rechts (zie eerst 5.2.4 op pagina 14, 'Koffiemolen afstellen'). Draai de knop niet één klik regelijk tot de koffi e goed doorloopt. Wanneer de koffi e te snel doorloopt en niet crémig genoeg is, • draai dan de regelknop voor de maalgraad (fi g. 7) &n klik naar links (zie eerst 5.2.4 op pagina 14, 'Koffiemolen afstellen'). Draai de knop voor de maalgraad niet te ver, anders komt de koffi e er in druppels uit wanneer u twee kopjes koffi e selectcert. Tips voor warme koffi e •

Wanneer er 2/3 minuten verstrecken zijn nadat u voor de ° laatste keer koffi e heefr gezet, kunt u voordat u nogmaals koffi e zet, de zetgroep voorverwarmen door de functie SPOELEN te gebruiken (zie 6.2.6 op pagina 28). Laat het water in het onderliggende lekbakje lopen of gebruik dit water om het koffi-ckopje te vullen (en weer leeg te gooien), zodat het voorverwarmd wordt.

Gebruik geen kopjes die te dik zijn (tenzij u ze voorverwarmt), o omdat deze te veel warmte absorberen.

Terwijl de machine de koffi e zet, kan het doorlopen op elk gewenst moment gestopt worden, door de eerder geselecteerde toets of in te drukken of de instelknop voor de hoeveelheid koffi e helemaal linksom te draaien.

Zodra de kofli e is doorgclopen kunt u de hoeveelheid kofli e • vergroten door de eerder geselecteerde toets of ingedrukt te houden, tot de gewenste hoeveelheid is bereikt (dit moet direct gedaan worden nadat de balk met blokjes 100% heeft bereikt).

• Wanneer de display het bericht WATER VULLEN weergeeft moet het waterreservoir bijgevuld worden, anders kan de machine geen koffe zerten. Het is normaal dat er nog een klein beetje water in het reservoir zit wanneer dit bericht verschijnt.
• De machine houdt het aantal gezette kopjes koffie bij. Na iedere 14 enkele kopjes koffi e (of zeven dubbele kopjes koffi e) verschijnt het bericht KOFFIEDIKRESERVOIR LEGEN in de display. Dit geeft aan dat het reservoir voor koffi edik vol is en geleegd en gereinigd moet worden. De machine blijft dit bericht wccergeven totdat het reservoir is schoongemaakt, eerder kan er geen koffi e gezet worden. Om het reservoir te reinigen opent u het servicedeurje aan de voorzijde door aan de koffi euitloopopeningen te trekken (fi g. 8). Verwijder het lekbakje (fi g. 9). Maak het reservoir leeg en reinig het.

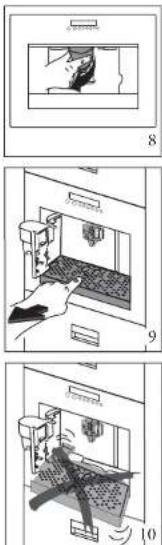

Haal het lekbakje er altijd helemaal uit, om te voorkomen dat het valt wanneer u het reservoir met koffiedik eruit haalt (fig. 10). Maak het reservoir met koffiedik leeg en reinig deze grondig; zorg ervoor dat alle resten op de bodem verwijderd worden.

Wanneer u het lekbakje verwijdert, moet het reservoir met koffiedik geleegd worden, ook al is deze niet helemaal vol. Als dit niet gedaan wordt, kan het koffiedik in het reservoir hoger komen dan het maximale niveau en de machine blokkeren.

Wannccr de koffi e doorloopt, mag het waterreservoir nooit verwijderd worden. Als het verwijderd wordt, kan de machine geen koffi e zetten. Als de machine niet goed werkt, volg dan eerst de instructies op pagina 30 t/m 34 (Meldingen en Storingen). Mecstal kan het problem daarmcc opiglost worden. Zo niet, neem dan contact op met het servicecentrum.

5.2.3 De hoeveelheid koffi e per kopje veranderen

De machine is in de fabriek ingesteld om automatisch de volgende hoeveelheden koffi e af te geven:

• espresso;
• klein kopje kofli c;
• normale kop koffi c;
• grote kop koffi e;
• mok koffi c.

Om deze hoeveelheden te veranderen gaat u als volgt te werk:

Druk op de MENU-toets ^T en blader met de toctsen < en > door het menu totdat KOFFIEPROGRAMMA in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

Blader vervolgens met de toetsen < en > tot in de display de 2. hoeveelheid koffi e verschijnt die u wilt aanpassen. Bevestig de gekozen instelling door op OK te drukken.

Mer de toersen < en > kunt u de hoeveelheid aanpassen. Deze 3. hoeveelheid wordt aangegeven door een balk van blokjes in de display. Staat de balk helemaal vol met blokjes, dan komt dit overeen met de maximale hoeveelheid koffi c (ca. 220 ml).

Stel de gewenste hoeveelheid in en bevestig de gekozen instelling 4, met OK. Deze hoeveelheid is nu in het geheugen opgeslagen. (Wordt de gekozen instelling niet bevestigd met OK, dan keert de machine na ongeveer 120 seconden in de koffi cmodus terug en zijn de aanpassingen niet opgeslagen).

Na het programmeren springt de display terug op de gekozen hoeveelheid koffi e (bijvoorbeeld KI.FIN KOPJF). Om meteen terug te keren naar de koffi emodus, drukt u twee maar op de MENU-roets, of u wacht ongeveer 120 seconden totdat de machine automatisch terugkeert in de koffi emodus.

5.2.4 Koffi emolen afstellen

Wanneer u na de eerste kopjes koffi e vindt dat de koffi e te snel of te langzaam (in druppels) doorloopt, kan de regelknop voor de maalgraad van de koffi ebonen worden bijgesteld (fi g. 11).

De regelknop voor de maalgraad mag alleen worden bijgesteld wanneer de koffi emolen draait (dus alleen tijdens het koffi ezetten).

Door de regelknop één klik (één nummer) naar rechts te draaien loopt de koffi e sneller door (zonder druppelen). Door één klik naar links te draaien loopt de koffi e langzamcr door, waardoor de koffi e er crémiger uitziet. Deze aanpassingen worden pas duidelijk nadat er tenminste twee kopjes koffi e zijn gezet.

Draai de knop naar links voor een fi jner gemalen koffi e, een langzamere doorloop en meer crème.

- Draai de knop naar rechts voor een grover gemalen koffie en een snellere doorloop (geen druppels).

5.2.5 Espresso zetten met gemalen koffi e (in plaats van koffi ebonen)

1. Draai de instelknop voor de sterkte van de koffie geheel naar links (voor één kop) of geheel naar rechts (voor twee koppen). De koffi emolen wordt uitgeschakeld. In de display verschijnt ESPRESSO VOORGEMALEN 1 KOP/2 KOPPEN.

Trek de machine naar buiten aan de speciale handgrepen (fi g. 12).2.

Til de middelste deksel op en doc één of twee maatschepjes 3. gemalen koffi e in de trechter (fi g. 13). Sluit de deksel, duw de machine terug en ga verder zoals beschreven in 5.2.1 op pagina 10 ('Koffi e zetten').

5.2.6 Aanwijzingen

Doc de gemalen koffi e nooit in de machine wanneer deze • uitgeschakeld is, om te voorkomen dat de koffi e binnen in de machine verspreid wordt.

Doe nooit meer dan twee afgestreken maatschepjes koffi e in de • trechter, anders zal de machine ofwel geen koffi e zetten, of de gemalen koffi e wordt verspreid in de machine en verontreinigt deze, of de koffi e loopt in druppels door en het bericht TE FIJN GEMALEN MOLEN INSTELLEN EN HEET WATER TOETS INDRUKKEN verschijnt. Er komt een klein beetje water uit het mondstuk.

Gebruik bij het doseren van de hoeveelheid kotfi e uitsluitend het • bijgeleverde maatschepje.

Gebruik alleen voorgemalen koffi e voor koffi emachines. Gebruik • geen koffi ebonen, gevriesdroogde koffi e of andere stoff en die de machine zouden kunnen beschadigen.

Wanneer de trechter geblokkeerd raakt door vocht in de machine of als er meer dan twee afgestreken maatschepjes met voorgemalen koffi c zijn gebruikt, gebruik dan een mes om de koffi c omlaag te duwen (fi g. 14). Verwijder en reinig vervolgens de zetgroep en de machine zoals beschreven wordt in 6.1.1 en 6.1.2 op pagina 21, 22 en 23.

Als de koffi e is doorgelopen en u wilt terugkeren naar het • koffi ezetten met koffi ebonen, draai dan de instelknop voor de sterkte van de koffi e op een willekeurige sterkte (de koffi emolen wordt weer ingeschakeld).

5.2.7 Heet water aftappen

U kunt heer water aftappen om hiermee een kop thee te zetten of om een kop soep te maken. Zorg er altijd voor dat de machine gereed is voor gebruik.

Let op! Gebruik de waterspuit alleen als er een kop of beker onder de spuit staat. U kunt zich aan het hete water branden!

Plaats de waterspuit op het mondstuk (fi g. 15).1.

Zet een kop of beker onder de waterspuit (fi g. 15).2.

Druk op de keuzetoets voor heet water ^3 . In de display verschijnt

HEET WATER en er komt heet water uit de waterspuit. Is de geprogrammeerde hoeveelheid water cruit gekomen, dan stopt het aftappen automatisch.

Een paar seconden staat er MOMENT A.U.B... in de display.

Daarna is het toestel weer gereed om koffi e te zetten (staat weer in de koffi cmodus).

5.2.8 Cappuccino maken of melk opschuimen

Met deze functie kunt u cappuccino maken of melk opschuimen. Hiervoor gebruikt u de speciale melkkan. Spoel de kan even onder de kraan af wanneer u deze voor de eerste keer gebruikt.

1. Draai de deksel van de melkkan (met de klok mee). Vul de kan met melk (bij voorkeur koude volle of halfvolle melk 2, uit de kockkast). Doc nooit meer melk in de kan dan tot het steepe MAX (ongeveer 1000 ml).

2. Zorg ervoor dat het aanzuigpijpje correct in de deksel is geplaatst (fi g. 16). Draai de deksel weer op de melkkan (tegen de klok in).

Haal de waterspuit uit het mondstuk (6 g. 17).4.

Plaats de melkkan op het mondstuk (fi g. 18).5.

Mer de schuif op de melkkan (fi g. 19) kunt u bepalen hoe sterk de 6. melk wordt opgeschuimd: 'CAPPUCCINO' of 'CAFFELATTE' - CAPPUCCINO: de melk wordt sterk opgeschuimd.

- CAFFELATTE: de melk wordr weinig opgeschuimd. In de display verschijnt nu: 7. DRUK OP TOETS X1 VOOR CAPPUCCINO, X2 VOOR ALLEEN MELK.

In de volgende twee paragrafen vindt u de volgende stappen voor het bereiden van cappuccino en vervolgens voor het opschuimen en verhitten van melk.

5.2.9 Cappuccino maken

Volg cerst de stappen die beschreven staan in 5.2.8 (pag. 16 + 17)!1. Draai het melkuitdooppijpje ichts aan de kant en zet cen voldoende 2. grote mok onder de melkuitloop en de koffi euitloop (fi g. 20). Kics het gewenste aroma voor de cappuccino door aan de instel-3. knop voor de sterkte van de koffi e te draaien (zie 5.2.1 op pag. 10). De in de display aangegeven hoeveelheid koffi e (bijvoorbeeld ESPRESSO) is hierbij niet van belang. De hoeveelheid is in dit geval vastgelegd in het CAPPUCCINOPROGRAMMA.

Druk nu eenmaal op de toets voor automatic cappuccino ^1 . Er loopt hete, opgeschuimde melk en vervolgens koffi e in de mok. In de display staat CAPPUCCINO en de balk van blokjes geeft de voortgang van de cappuccinobereiding weer.

De hoeveelheid melk en koffi e is vastgelegd in het programma. Om dit aan te passen volgt u de aanwijzingen in 5.2.12 op pagina 20. Na een paar seconden wordt de laatst gekozen koffi e-instelling weergegeven en is de machine weer klaar voor gebruik.

5.2.10 Melk opschuimen

Volg eerst de stappen die beschreven staan in 5.2.8 (pag. 16 + 17)!1. Draai het melkuitlooppijje iets aan de kant en zet een voldoende 2. grote mok onder de melkuitloop en de koffe eurloop (fi g. 20). Druk nu tweemaal (binnen twee seconden) op de tocts voor 3. automatic cappuccino Ⓤ. Er loopr hete geschuimde melk in de mok. In de display staat MELK OPSCHUIMEN en de balk van blokjes geeft de voortgang van de bereiding weer.

De hoeveelheid melk is vastgelegd in het programma. Om dit aan te passen volgt u de aanwijzingen in 5.2.12 op pagina 20. Na een paar seconden wordt de laatst gekozen koffi e-instelling weergegeven en is de machine weer klaar voor gebruik.

5.2.11 Schoonmaken mondstuk en melkuitloop

Elke keer na het maken van cappuccino of hete, opgeschuimde melk, moeten het mondstuk en de melkuitloop schoongemaakt worden. Dit om te voorkomen dat er melkresten achterblijven.

Plaats een bakje/grote mok onder de melkuitloop. Druk tenminste 1.5 seconden lang op de knop CLEAN op de melkkan (fi g. 21). In de display verschijnt REINIGING!

Let op! Er komt heet water en stoom uit de melkuitloop waaraan u zich kunt branden!

Neem de melkkan uit de machine en reinig het mondstruk van de 2. machine met een vochtige doek (fi g. 22).

Plaats vervolgens de waterspuit weer op het mondstuk (fi g. 23).3.

Na reiniging kunt u de melkkan weer in de koelkast plaatsen. Het is raadzaam om de melk niet langer dan 15 minuten buiten de koelkast te houden. Informatie over het reinigen van de melkkan is te vinden in 6.1.3 op pagina 23.

5.2.12 Het cappuccinoprogramma veranderen

De hoeveelheid melk en koffi e staat standaard ingesteld. Om deze hoeveelheden te veranderen gaat u als volgt te werk:

Druk op de MFNU-toets T en blader met de toetsen < en > door het menu totdat CAPPUCCINOPROGRAMMA in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

In de display verschijn 2. MELKVOLUME. Indien u de hoeveelheid melk voor een cappuccino wilt veranderen, bevestig dan de instelling door op OK te drukken.

In de display verschijnt een balk van blokjes die de hoeveelheid 3. melk weergeeft. Mer de toersen < en > kunt u de hoeveelheid aanpassen. Staat de balk helemaal vol met blokjes, dan komt dit overeen met de maximale hoeveelheid melk voor het cappuccinoprogramma (ca. 120-180 ml, afhankelijk van de opschuiming).

Stel de gewenste hoeveelheid in en bevestig de gekozen instelling 4. met OK. Deze hoeveelheid is nu in het geheugen opgeslagen.

(Wordt de gekozen instelling niet bevestigd, dan keert de machine na ongeveer 120 seconden in de koffi - emodus terug en zijn de aanpassingen niet opgeslagen). Na het programmeren springt het display terug op MELKVOLUME.

Wanneer u nu de hoeveelheid koffi e voor een cappuccino wilt 5. veranderen, blader dan met de toetsen < en > door her menu totdat KOFFIE VOOR CAPPUCC, in de display verschijnt.

Bevestig de gekozen instelling door op OK te drukken. In de display verschijnt een balk van blokjes die de hoeveelheid 6. koffi e weergeeft. Met de toetsen < en > kunt u de hoeveelheid aanpassen. Staat de balk helemaal vol met blokjes, dan komt dit overeen met de maximale hoeveelheid koffi e voor het cappuccinoprogramma (ca. 220 ml).

Stel de gewenste hoeveelheid in en bevestig de gekozen instelling 7. met OK. Deze hoeveelheid is nu in het gebeugen opgeslagen. (Wordt de gekozen instelling niet bevestigd, dan keert de machine na ongeveer 120 seconden in de koffi emodus terug en zijn de aanpassingen niet opgeslagen). Na het programmeren springt het display terug op KOFFIE VOOR CAPPUCC.

Om terug te keren naar de koffi cmodus, drukt u twee maal op de MENU-toets (m), of u wacht ongeveer 120 seconden totdar de machine automatisch terugkeert in de koffi cmodus.

6.1 Reiniging en onderhoud

Voordat u reinigingswerkzaamheden uitvoert, moet u de machine uitzetten met de aan-uittoets ^4 en laten afkoelen. Dompel de kolfi cmachine nooit onder in water. Het is een elektrisch apparaat. Gebruik geen oplosmiddelen of schuurmiddelen om de machine te reinigen. Fen zachte, vochtige doek is voldoende. Reinig onderdelen nooit in de afwasmachine.

6.1.1 De koffi emachine reinigen

Reinig het koffi edikreservoir (zoals beschreven wordt op pagina 12) wanneer deze geleegd moet worden. Het waterreservoir moet ook regelmatig gereinigd worden. Het lekbakje is uitgerust met een niveau-indicator (rood) die het niveau van het water in de bak aangeeft. Wanneer de indicator zichtbaar begint te worden (een paar millimeter onder het plateau voor de kopjes), moet het lekbakje leeggemaakt en gereinigd worden. Controleer of de koffi e-uitloopopocningen niet verstopt zijn. Om ze vrij te maken krabt u de droge koffi eresten met een naald weg (fi g. 24).

6.1.2 De zetgroep reinigen

De zetgroep moet regelmatig gereinigd worden om te voorkomen dat er koffi cresten aankocken, die storingen zouden kunnen veroorzaken. Ga als volgt te werk:

Schakel de machine uit door op de aan-uittoets ^1 , op het bedieningspancel te drukken (zet de hoofd-aan-uitschakelaar aan de achterkant niet uit en trek de stekker niet uit het stopcontact) en wacht tot de display uitgaat.

Open het servicedeurje (zie fi g. 8 op pagina 12).2.

Verwijder het lekbakje en de houder voor gebruikte koffi e (zie 3. fi g. 9 op pagina 12) en reinig deze.

Druk de twee rode vrijgaveknoppen op de zetgroep naar elkaar toe 4. (fi g. 25) en trek de zetgroep naar buiten.

De zetgroep alleen verwijderen als de machine uit staat (met toets ②). Wanneer u probeert de zetgroep te verwijderen terwijl de machine aan staat, kan dit ernstige schade veroorzaken.

Was de zetgroep onder stromend water af, zonder reinigingsmiddelen te gebruiken. Reinig de zetgroep nooit in de afwasmachine.

1. Reinig de binnenkant van de machine grondig. Om aangekoekte koffi cresten te verwijderen aan de binnenkant van de machine, krabt u ze los met een plastic of houten vork (fig. 26).

1. Zuig de resten op met een stofzuiger (fig. 27).

1. Plaats de zetgroep (A) terug door deze op steun (B) en pin (C) te schuiven. De pin moer in bodempijp (D) op de zetgroep gestoken zijn. Klik op het PUSH-symbol (E) tot de zetgroep vollcdig op zijn plaats is gekdikr (fig. 28).

Nadat u de klik gehoord heeft, moet u controleren of de rode 8. knoppen naar buiten geklikt zijn. Het deurtje kan anders niet gesloten worden.

De twee rode knoppen zijn goed naar buiten geklikt (GOED, fig. 29).

De twee rode knoppen zijn niet naar buiten geklikt " (VERKEERD, fi g. 30).

Aanwijzingen

Als de zetgroep niet goed geplaatst is (de twee rode knoppen zijn • niet naar buiten geklikt), kan het servicedeurje niet gesloten worden.

Wanneer het moeilijk is om de zergroep te plaatsen, knijp deze dan in de juiste grootte door krachtig regelijk op de bovenkant en de onderkant te drukken (fi g. 31).

Wanneer het nog steeds moeilijk is om de zergroep te plaatsen: • Laat de zergroep buiten de machine liggen, plaats het lekbakje, o sluit het servicedcurtje en schakel de machine uit en weer aan met de hoofd-aan-uitschakelaar op de achterzijde.

Wacht tot alle lampjes uitgaan, open het deurtje, verwijder het 0 lekbakje en plaats de zetgroep terug.

Plaats het lekbakje (met het reservoir voor koffi edik) terug. ° Sluit het servicedcurtje. °

6.1.3 Schoonmaken mondstuk/melkuitloop en melkkan

Elke keer na het maken van cappuccino of here, opgeschuimde melk, moeten het mondstuk en de melkuitloop schoongemaakt worden (zie 5.2.11 op pagina 19). De melkkan moet ook regelmatig gereinigd worden.

Draai de deksel van de melkkan (met de klok mec).1. Verwijder het aanzuigpijpje (fi g. 32).2.

Verwijder de melkuitloop en de schuif (fi g. 33).3. Reinig alle delen zorgvuldig met heet water en afwasmiddel.4.

Reinig de onderdelen van de melkkan nooit in de vaatwasser!

6.2 Instellen en veranderen van menu-items

De volgende menu-instellingen en functies kunnen door de gebruiker worden veranderd:

• Taal (zic 6.2.1 op pag. 24)
• Waterhardheid (zie 6.2.2 op pag. 24)
• Temperatuur (zie 6.2.3 op pag. 25)
• Automatische uitschakeltijd (zie 6.2.4 op pag. 26)
• Koffieprogramma (zie 5.2.3 op pag. 13)
• Cappuccinoprogramma (zic 5.2.12 op pag. 20)
• 1leet water (zie 5.2.7 op pag. 16)
• Ontkalken (zie 6.2.5 op pag. 26)
• Spoclen (zic 6.2.6 op pag. 28)
• Statistiek (zie 6.2.7 op pag. 28)
• Reset standaard (zie 6.2.8 op pag. 28)

In de volgende paragrafen kunt u lezen hoc u deze instellingen kunt aanpassen.

Indien u de aanpassingen voor de gekozen instelling niet bevestigt, dan keert de machine na ongeveer 120 seconden in de koffiemodus terug en zijn de aanpassingen niet opgeslagen.

Om direct terug te keren naar de koffiemodus, drukt u tweemaal op de MENU-roets ⊖.

6.2.1 Taal instellen

U kunt tussen verschillende talen kiezen. Om de taal te veranderen gaat u als volgt te werke:

Druk op de MENU-toets 1 en blader met de toersen < en > door het menu totdat TAAL KIEZEN in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

1. In de display verschijnt de ingestelde taal. Blader met de toetsen < en > totdat de gewenste taal in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

6.2.2 Waterhardheid

De display geeft na verloop van gebruik op een vooraf ingestelde tijd de melding ONTKALKEN A.U.B.! weer. Deze melding is afgestemd op water met de hoogst mogelijke hardheidsgraad. Deze vooraf ingestelde melding kan veranderd worden, zodat de machine niet zo vaak ontkalkt hoeft te worden. Daarvoor moet het daadwerkelijke

kalkgehalte van het water ingesteld worden. Ga hiervoor als volgt te werk:

Ncem de hardheidstest ("Total Hardness Test"), die u voor in 1. de gebruiks aanwijzing vindt, en houd deze een paar seconden onder water. Wacht vervolgens 30 seconden tot de kleur van de test verandert en een aantal rode punten verschijnt. Het aantal rode punten op de test geeft de waterhardheid aan. Wanneer bijvoorbeeld op de test drie rode puaten zijn verschenen, moet u waterhardheid 3 voor de machine instellen.

Indien u niet meer over een hardheidstest beschikt, kunt u de gegevens halen uit de tabel hieronder.

Druk op de MENU-toets ^2 en blader met de toersen < en > door het menu totdat WATERHARDHEID in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

In de display verschijnt de ingestelde waterhardheid. Blader met 3, de toctsen < cn > totdat de hardheid in dc display verschijnt die overeenkomt met de in te stellen hardheid. Bevestig de gekozen instelling door op OK te drukken. Daarmee is de machine zo geprogrammeerd dar de ontkalkingsmelding op basis van de daadwerkelijke waterhardheid verschijnt.

Informatie over de hardheid van het water in uw gemeente kunt u verkrijgen bij uw waterleidingbedrijf. In onderstaande tabel kunt u vinden welke waterhardheid u voor de machine moet instellen.

Duitse hardheid Franse hardheid Waterhardheid machine
0-6dH 0-11fH 1
7-13dH 12-17fH 2
14-20dH 18-36fH 3
>21dH>37fH 4

6.2.3 Koffietemperatuur instellen

U kunt uit drie verschillende temperaturen kiezen:

• TEMPERATUUR LAAG
• TEMPERATUUR NORMAAL
• TEMPERATUUR HOOG

De standaardinstelling is TEMPERATUUR HOOG. Om de temperatuur te veranderen gaat u als volgt te werk:

Druk op de MENU-toets T en blader met de toetsen < en > door het menu totdat TEMPERATUUR in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

1. In de display verschijnt de ingestelde temperatuur. Blader met de toetsen < en > totdat de gewenste temperatuur in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

6.2.4 Automatische uitschakeltijd instellen

Wanneer de machine een tijdje niet gebruikt is, schakelt deze zich na een bepaalde tijd automatisch uit. Dit gebeurt om veiligheidsredenen en revens om energie te besparen. U kunt kiezen uit drie tijden:

• AUT: UITSCH. NA 1U

• AUT. UITSCH. NA 2U

• AUT. UITSCH. NA 3U

Om de uitschakeltijd te veranderen gaat u als volgt te werk: Druk op de MENU-toets® en blader met de toetsen < en > door het menu totdat AUT. UITSCHAKELTIJD in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken. In de display verschijnt de ingestelde uitschakeltijd. Blader met 2, de toetsen < en > totdat de gewenste uitschakeltijd in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

6.2.5 Ontkalken

Na verloop van tijd leidt het voordurende verwarmen van het water dat gebruikt wordt voor de koffi e tot kalkaanslag in de binnenste circuits van de machine. Wanneer de display het bericht ONTKALKEN A.U.B.! weergeefr, moct u de ontkalkingscyclus uitvoeren. Ga als volgt te werk:

1. Plaats de waterspuit op het mondstuk (fig. 32). Druk op de MENU-toets ^2 en blader met de toetsen < en > door het menu totdat ONTKALKEN in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.
2. In de display verschijnt ONTKALKEN NEE. Blader met de toetsen < en > totdat ONTKALKEN JA in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken. Her ontkalkingsprogramma wordt gestart.
3. In de display verschijnt: ONTKALKER TOEVOEGEN, DRUK OP MENU.

1. Giet nu eerst het waterreservoir leeg en giet er vervolgens een fles (125 ml) Nokalk Apparaten-Ontkalker plus 1 liter water in. Voor volgende ontkalkingsbehandelingen kunt u ontkalkingsproducten bestellen op www.hps.nl.

Zorg ervoor dat er geen spetters ontkalkingsmiddel op gevoelige oppervlakken zoals marmer, kalksteen of glazuur vallen.

Plaats een bak met een minimale inhoud van 1,5 liter onder de 6. waterspuit (zie fig. 2 op pagina 9).

Druk op de MENU-toets. In de display verschijnt: ONTKALKING.

De ontkalkingsoplossing loopt uit de waterspuit en komt in de 8. bak cronder terecht.

Het ontkalkingsprogramma voert automatisch een aantal 9. spoelingen uit om kalkaanslag aan de binnenkant van de kofli -cmachine te verwijderen.

Na ongeveer 30 minuten verschijnt het volgende bericht: 10. ONTKALKING VOLTOOID, DRUK OP MENU.

Druk op de MENU-toets Tl. In de display verschijnt: SPOELEN, WATER VULLEN!

De machine moet nu doorgespoeld worden om resten 12. ontkalkings oplossing in de machine te verwijderen. Maak de opvangbak (onder de waterspuit), die vol zit met vlocistof, lecg en zet hem terug onder de waterspuit.

Verwijder het waterreservoir, spoel het om en vul het met schoon 13. water.

Plaats het reservoir weer terug. Op de machine verschijnt: 14. SPOELEN, DRUK OP MENU.

Druk op de MENU-toets T5. Het water loopt uit de waterspuit en komt in de bak eronder terecht.

Wanneer het waterreservoir leeg is, geeft de machine het volgende 16. bericht weer: SPOELEN VOLTOOID, DRUK OP MENU.

Druk op de MENU-toets TR. In de display verschijnt: WATER VULLEN!

Vul het waterreservoir opnieuw met schoon water.18.

1. Het ontkalkingsprogramma is nu beëindigd en de machine is nu weer gereed voor het zetten van koffi e.

Wanneer de ontkalkingscyclus onderbroken wordt voordat de cyclus beëindigd is, blijft de machine het ontkalkingsbericht weergeven en moet het programma opnicuw van het begin af aan gestart worden.

Wanneer de machine niet regelmatig wordt ontkalkt, vervalt de garantic.

6.2.6 Spoelen

Wanneer er 2/3 minuten verstricken zijn nadat u voor de laatste keer koffie heeft gezer, kunt u voordat u nogmaals koffie zet, de zetgroep voorverwarmen door de functie SPOELEN te gebruiken. Laat het water in het onderliggende lekbakje lopen of gebruik dit water om het koffi ekopje te vullen (en weer leeg te gooien), zodat het voorverwarmd wordt.

Druk op de MENU-toets T en blader met de toersen < en > door het menu totdat SPOELEN in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

De machine voert een automatische spoelcyclus uit. Er komt 2. een klein beetje heet water uit de uitloopopeningen, dat wordt opgevangen in her lekbakje eronder.

6.2.7 Statistiek

U heeft de mogelijkheid om de volgende waarden op te vragen:

- het totale aantal koppen koffie die door de machine zijn gezet;

- het aantal keren dat de machine is ontkalkt; - het totale aantal koppen cappuccino die door de machine zijn - gezet.

Wanneer er gelijktijdig twee koppen koffi c/cappuccino worden gezet, wordt dit ook als twee koppen geteld.

Ga als volgt te werk om de waarden op te vragen:

Druk op de MENU-toets ^1 en blader met de toetsen < en > door het menu totdat STATISTIEK in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

1. In de display verschijnt TOT. KOFFIE met daarchter het aantal tot dan toe gezette koppen koffi c.

2. Blader met de toetsen < en > om het aantal ontkalkingen te zien (TOT. ONTKALKING) en het aantal cappuccino's (TOT. CAPPUCCINO).

6.2.8 Reset standaard

Met deze functie kunt u eerder aangepaste waarden weer terug zetten naar de standaard waarden. Het betreft de volgende instellingen: de waterhardheid; •

de hoeveelheid koffi e; •

de koffi etemperatuur; •

de automatische uitschakeltijd. •

Om de standaard instellingen terug te zetten, gaat u als volgt te werk: Druk op de MENU-toets in blader met de toersen < en > door het menu totdat RESET STANDAARD in de display verschijnt. Bevestig de gekozen instelling door op OK tc drukken. In de display verschijnt 2. RESET STANDAARD, NEE. Blader met de toetsen < en > totdat 3. RESET STANDAARD, JA in de display verschijnt. Bevestig de gekozen instelling door op OK tc drukken.

Wat moet ik doen als..

MELDING BETEKENIS OPLOSSING
WATER VULLEN! Het water reservoir is leeg of verkeerd geplaatst.Het reservoir is vuil of aangekoekt met kalk.		Vul het waterreservoir zoals beschreven op pag. 8 (fi g. 1) en zet het goed op zijn plaats.Spoel of ontkalk het reservoir.
TE FIJN GEMALEN MOLEN INSTELLEN EN HIEET WATER TOETS INDRUKKEN	De koffi e komt te langzaam naar buiten.De machine kan geen koffi e zetten.	Draai de regelknop voor de maalgraad één klik naar rechts (zie 5.2.4 op pag. 14).Plaats een becker/bakje onder de waterspuit en druk op de tocts voor hect water ^1 .
KOFFIEDIKRESERVOIR LEGEN	Het reservoir met koffi edik is vol.	Maak het reservoir leeg en reinig deze zoals beschreven op pag. 12 en plaats hem terug.
KOFFIEDIKRESERVOIR INZETTEN	Na het reinigen is het koffi edikreservoir niet teruggeplaatst.	Open het servicedcurtje en plaats het reservoir terug.
GEMALEN KOFFIE TOEVOEGEN	Hoewel de functie gemalen koffi e is geselecteerd, is geen gemalen koffi e in de trechter gedaan.	Voog de gemalen koffi e roe zoals beschreven in 5.2.5 op pag. 14 cn 15.
BONENRESERVOIR VULLEN	De koffi ebonen zijn op.Als de koffi emolen zeer veel lawaai maakt, wordt deze mogelijk geblokkceerd door een steentje in de koffi ebonen.	Vul de koffi ebonenhouder.Necm contact op met een geautoriseerd service-centrum.
ONTKALKEN A.U.B.! Er zi kalk in de machine. Voer de ontkalkings procedure uit zoals beschreven in 6.2.5 op pag. 26 cn 27.

MELDING BETEKENIS OPLOSSING
DEUR SLUITEN! Her servicedeurtje is open. Sluit het servicedeurtje. Als dit niet lukt, is de zetgroep mogelijk niet op de juiste wijze geplaatst (zie 6.1.2 op pag. 21, 22 en 23).
ZETGROEP INZETTEN! Na reiniging is de zetgroep mogelijk niet teruggeplaatst.		Plaats de zetgroep (zie 6.1.2 op pag. 21, 22 en 23).
ALGEMEEN ALARM! De machine is van binnen erg vuil.		Reinig de binnenkant van de machine, zoals beschreven in 6.1.1 op pag. 21.Neem contact op met de servicedienst als de melding blijft verschijnen.

Storingstabel

Wanneer de machine niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euel eerst zelf als volgt te verhelpen. Bel de servicdienst indien onderstaande adviczen niet helpen.

SYMPTOOM MOGELIJKE	OORZAAK OPLOSSING
De koffi e is niet heet. De ko	jes zijn niet voor-verwarmd.De zctgroep is te koud.	Verwarm de kopjes door ze te spoelen met heet water (zie 5.2.2 op pag. 11 en 12: "Tips voor warmie koffi c").Verwarm de zctgroep door de functie SPOELEN te gebruiken (zie 6.2.6 op pag. 28).
De koffi e is niet crémig genoeg.	De koffi e is te grof gemalen.Verkeerd type koffi e(bonen).	Draai de regelknop voor de maalgraad één klik naar links (zie 5.2.4 op pag. 14).Gebruik speciale koffi e voor koffi emachines.
De koffi e komt te langzaam naar buiten.	De koffi e wordt te fi jn gemalen.	Draai de regelknop voor het malen één klik naar rechts (zie 5.2.4 op pag. 14).
De koffi e komt te snel naar buiten.	De koffi e wordt te grof gemalen.	Draai de regelknop voor de maalgraad één klik naar links (zie 5.2.4 op pag. 14).
De koffi e komt maar uit één van de uitloopopeningen.	De openingen zijn verstopt. Haal de droge koffi eresten weg met een naald (zie 6.1.1 op pag. 21, fi g. 24).
Wanneer de instelknop voor de sterkte van de koffi e geheel naar links of naar rechts is gedraaid, geeft de machine alleen water.	De gemalen koffi e is mogelijk verstopt in de trechter.	Verwijder de gemalen koffi e in de trechter met behulp van een mes (zie pag. 16, fi g 14). Reinig vervolgens de zctgroep en de binnenkant van het apparaat (zie 6.1.2 op pag. 21, 22 en 23).

SYMPTOOM MOGELIJKE	OORZAAK OPLOSSING
Wanneer de aan-uittoets wordt ingedrukt, gaat het apparaat niet aan.	De stekker zit niet in het stopcontact of de hoofdschakelaar aan de achterkant van de machine is niet ingeschakeld.	Controlcer of de stickker in het stopcontact zit en de hoofdschakelaar op I staat.
De zetgroep kan niet verwijderd worden voor reiniging.	De machine staat aan. De zetgroep kan alleen verwijderd worden als het apparaat uit staat.	Zet de machine uit en verwijder de zetgroep (zie 6.1.2 op pag. 21, fi g. 25).BELANGRIJK: de zetgroep kan alleen verwijderd worden als het apparaat uit staat.Als u probcert de zetgroep te verwijderen terwijl het apparaat aan staat, kan dit ernstige schade veroorzaken.
Er wordt gemalen koffi e gebruikt (geen boncn) en de machine geeft geen koffi e.	Er is teveel koffi e in de trechter gedaan.De instelknop voor de sterkte van de koffi e is niet geheel naar links ⚙️ of naar rechts ⚙️ gedraaid en de machine heeft zowel de voorgemalen koffi e als de door de koffi e-molen gemalen koffi e gebruikt.Er is gemalen koffi e toegevoegd terwijl de machine uit staat.	Verwijder de zetgroep en reinig de binnenkant van de machine (zie 6.1.1 en 6.1.2 op pag. 21, 22 en 23). Zet opnieuw koffi e met maximaal 2 afgestreken maat schepjes gemalen koffi e.Reinig de binnenkant van de machine (zie pag. 12). Zet opnieuw koffi e, maar draai eerst de instelknop voor de sterkte van de koffi e geheel naar links ⚙️ of naar rechts ⚙️ (zie 5.2.5 op pag.14).Verwijder de zetgroep en reinig de binnenkant van de machine (zie 6.1.1 en 6.1.2 op pag. 21, 22 en 23). Zet opnieuw koffi e, maar zet de machine eerst aan.
SYMPTOOM	MOGELIJKE OORZAAK	OPLOSSING
De koffie komt niet uit de uitloopopeningen, maar langs het servicedcurtje naar buiten.	De uitloopopocningen zijn verstopt met droge koffie.	Open de opcningen niet een naald (zie 6.1.1 op pag. 21, fi g. 24).
	De beweegbare lade binnen het servicedcurtje is geblokkeerd en kan niet kantelen.	Reinig de beweegbare lade grondig, vooral bij de scharnieren, zodat deze gemakkelijk kan kantelen.
De melk wordt teveel of te weinig opgeschuimd.	De schuif op de melkkan staat verkeerd.	Met de schuif op de melkkan (fi g. 19 op pag. 17) kunt u bepalcn hoc sterk de melk wordt opgeschuimd: 'CAPPUCCINO' (de melk wordt sterk opgeschuimd) of 'CAFFELATTE' (de melk wordt weinig opgeschuimd).
	Als de melk te weinig wordt opgeschuimd, is eventueel de melkkan niet goed op het mondstuk geplaatst.	Plaats de melkkan goed op het mondstuk (fi g. 18 op pag. 17).

9.1 Waar u op moet letten

Necm de kofli emachine niet in gebruik wanneer deze niet • compleet of beschadigd is.

De installatie moet verricht worden door een vakkundig technicus • in overeen stemming met de geldende plaatselijke voorschriften.

Houd verpakkingselementen (zoals plastic zakken en piepschuim) • buiten het bereik van kinderen omdat deze gevaarlijk kunnen zijn. Installeer de machine nooit in ruimtes waar de temperatuur 0 °C • of lager kan worden (de machine kan beschadigen wanneer het water bevriest).

Zorg ervoor dat het voltage in uw woning overeenkomt met het • voltage dat aangegeven is op het typeplaatje van het apparaat. Sluit de machine alleen aan op een goed geard stopcontact mer een minimale nominale stroom van 10 A. De fabrikant is niet aansprakelijk voor mogelijke ongelukken die veroorzaakt worden door het op een niet juiste manier aarden van de netvoeding.

Wanneer het stopcontact niet past bij de stekker van de machine. • laat het dan door een gekwalifi ceerde monteur vervangen door een geschikt stopcontact.

Het stopcontact moet na installatie bereikbaar blijven. • Gebruik geen meervoudige adapters of verlengkabels. • Het netsnoer van deze machine mag niet door de gebruiker • worden vervangen, omdat hier speciaal gereedschap voor nodig is. Wanneer het snoer beschadigd is of vervangen moet worden kunt u contact opnemen met de servicedienst.

- Gebruik voor de elektrische aansluiting een kabel van het type HO5 VV-F, zoals aangegeven in onderstaande tabel:

Geleiders	Aantal x afmeting
230 V -+	3 × 1.0 mm^2

- U dient het waterhardheidsniveau in uw woning zo snel mogelijk in te stellen via de instructies in 6.2.2 op pagina 24 en 25.

9.2 Inbouwen

120 mm 150 mm 100 mm 80 mm 60 mm 40 mm 20 mm 10 mm

Controleer of de minimale afstanden voor de juiste installatie van het apparaat aanwezig zijn. De kolfi emachine moet geïnstalleerd worden in een inbouwkast, die aan de muur bevestigd moet worden.

10.1 Afvoeren toestel en verpakking

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaff en.

De verpakking van het toestel is recyclebaar, Gebruikt kunnen zijn: - karton;

- polyethylenfolic (PE);

- CFK- vrij polystyreen (PS- hardschuim).

Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit bctekcnt dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat, zoals deze koffi cimachine, voorkomt mogelijk negatieve gevolgen voor het milicu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoff en te verkrijgen.

Op het gegevensplaatje aan de zijkant van het roestel worden de totale aansluitwaarde, de vereiste spanning en de frequentie aangegeven.

1 Introduction 4

2 Description 5
