Produkttyp	Einbau-Kaffeemaschine
Marke	Atag
Modell	CM4111ACUU
Stromversorgung	230 V, 10 A, Kabel H05 VV-F 3x1.0 mm²
Leistung	Nicht angegeben (geschätzt 1450 W)
Abmessungen (B x H x T)	Standardausschnitt 60 x 45 x 55 cm (geschätzt)
Gewicht	Ca. 25 kg (geschätzt)
Wasserbehälterkapazität	1,8 L (geschätzt)
Bohnenbehälterkapazität	250 g (geschätzt)
Pumpendruck	15 bar (geschätzt)
Hauptfunktionen	Ganze Bohnen, gemahlener Kaffee, Cappuccino, heiße Milchschaum, heißes Wasser
Anzahl gleichzeitiger Tassen	1 oder 2
Anpassbare Einstellungen	Kaffeestärke, Tassengröße, Temperatur, Milch-/Kaffeemenge für Cappuccino
Wartung und Reinigung	Manuelle Reinigung der Brühgruppe, des Tanks, des Auffangbehälters; automatische Entkalkung
Sicherheit	Einstellbare automatische Abschaltung (1-3 h), Hauptschalter, Verbrühschutz
Ersatzteile und Reparierbarkeit	Reparierbarkeitsindex nicht mitgeteilt; Ersatzteile über autorisierten Kundendienst erhältlich
Allgemeine Informationen	Haushaltsgebrauch max. 3000 Tassen/Jahr; Garantie unter Bedingungen

Häufig gestellte Fragen - CM4111ACUU Atag

Wie stelle ich den Mahlgrad ein?

Drehen Sie den Mahlgradregler nur während des Mahlvorgangs. Im Uhrzeigersinn: gröberer und schnellerer Kaffee. Gegen den Uhrzeigersinn: feinerer und cremigerer Kaffee. Der Effekt ist nach mindestens 2 Tassen sichtbar.

Was tun, wenn der Kaffee tropfenweise kommt?

Drehen Sie den Mahlgradregler eine Stufe im Uhrzeigersinn (gröbere Mahlung). Wenn das nicht ausreicht, überprüfen Sie, ob der Tresterbehälter nicht voll ist und der Wassertank richtig eingesetzt ist.

Wie bereite ich mit dieser Maschine einen Cappuccino zu?

Füllen Sie den Milchbehälter, wählen Sie den Schaum mit dem Schieber (CAPPUCCINO für sehr schaumig, CAFFELATTE für wenig schaumig). Stellen Sie eine Tasse unter die Düsen, wählen Sie die Kaffeestärke, drücken Sie einmal die Cappuccino-Taste. Milch und Kaffee werden automatisch ausgegeben.

Warum zeigt das Display 'TRESTERBEHÄLTER LEEREN' an?

Der Tresterbehälter (Kaffeesatz) ist voll. Öffnen Sie die Serviceklappe, entnehmen Sie den Auffangbehälter, leeren und reinigen Sie den Tresterbehälter. Setzen Sie alles wieder ein. Die Maschine zählt 14 Tassen (oder 7 Paare) bevor diese Meldung erscheint.

Wie entkalke ich die Maschine?

Wenn die Meldung 'BITTE ENTKALKEN!' erscheint, gehen Sie ins Menü ENTKALKUNG. Leeren Sie den Tank, füllen Sie ihn mit mindestens 1 L Wasser und Entkalker (empfohlenes Produkt). Stellen Sie ein 1,5 L Gefäß unter den Heißwasserauslauf und folgen Sie den Anweisungen auf dem Display. Der Zyklus dauert ca. 30 Minuten.

Kann ich gemahlenen Kaffee anstelle von ganzen Bohnen verwenden?

Ja. Drehen Sie den Knopf 'Kaffeestärke/gemahlener Kaffee' auf die Position gemahlen (1 oder 2 Tassen). Öffnen Sie den mittleren Deckel und geben Sie ein oder zwei gestrichene Messlöffel gemahlenen Kaffee in den Trichter. Schließen Sie und verfahren Sie wie bei ganzen Bohnen.

Was bedeutet die Meldung 'MAHLUNG ZU FEIN'?

Der Mahlgrad ist zu fein und der Kaffee läuft zu langsam. Drehen Sie den Mahlgradregler eine Stufe im Uhrzeigersinn (gröbere Mahlung). Stellen Sie ein Gefäß unter den Heißwasserauslauf und drücken Sie die Heißwassertaste zum Spülen.

Wie reinige ich die Brühgruppe?

Schalten Sie die Maschine aus (Ein/Aus-Taste) und warten Sie, bis das Display erlischt. Öffnen Sie die Serviceklappe, entnehmen Sie den Auffangbehälter und den Tresterbehälter. Drücken Sie die roten Tasten auf beiden Seiten der Brühgruppe und entnehmen Sie sie nach unten. Reinigen Sie sie unter fließendem Wasser ohne Reinigungsmittel, bürsten Sie das Innere der Maschine, setzen Sie sie dann wieder ein, bis sie einrastet.

Wie stelle ich die Kaffeetemperatur ein?

Drücken Sie MENU, navigieren Sie zu TEMPERATUR, wählen Sie zwischen niedrig, mittel oder hoch. Die Werkseinstellung ist hoch. Bestätigen Sie mit OK.

Was tun, wenn die Maschine nicht angeht?

Überprüfen Sie, ob der Hauptschalter an der Seite auf Position 'I' steht und das Netzkabel richtig eingesteckt ist. Stellen Sie sicher, dass die Steckdose Strom führt (mindestens 10 A). Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG CM4111ACUU Atag

Das Gerätetypenschild befindet sich seitlich am Gerät.

Halten Sie den Produktionscode (PCODE) und die vollständige Itemnummer (ITEMNR) bereit, wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen.

Adressen und Telefonnummern der Kundendienstorganisation fi nden Sie auf der Garantiekarte.

Bedienungsanleitung 3 - 34

Installationsanweisung 35 - 38

GB

10.2 Technische gegevens

1 Einleitung 4
2 Beschreibung 5
3 Bedienfeld 6
4 Sicherheitsvorschriften

Worauf Sie achten müssen 7

5 Verwendung

5.1 Vorbereitung 8
5.2 Bedienung 10

6 Pfl ege

6.1 Reinigung und Pflege 21
6.2 Menüeinstellungen 24

7 Meldungen

Was ist zu tun, wenn... 30

8 Störungen

Störungstabelle 32

9 Installationsanweisung

9.1 Worauf Sie achten müssen 35 9.2 Einbauen 36

10 Anlagen

10.1 Entsorgung Gerät und Verpackung 38 10.2 Technische Daten 38

IHR KAFFEEVOLLAUTOMAT IHR KAFFEEVOIL Einleitung

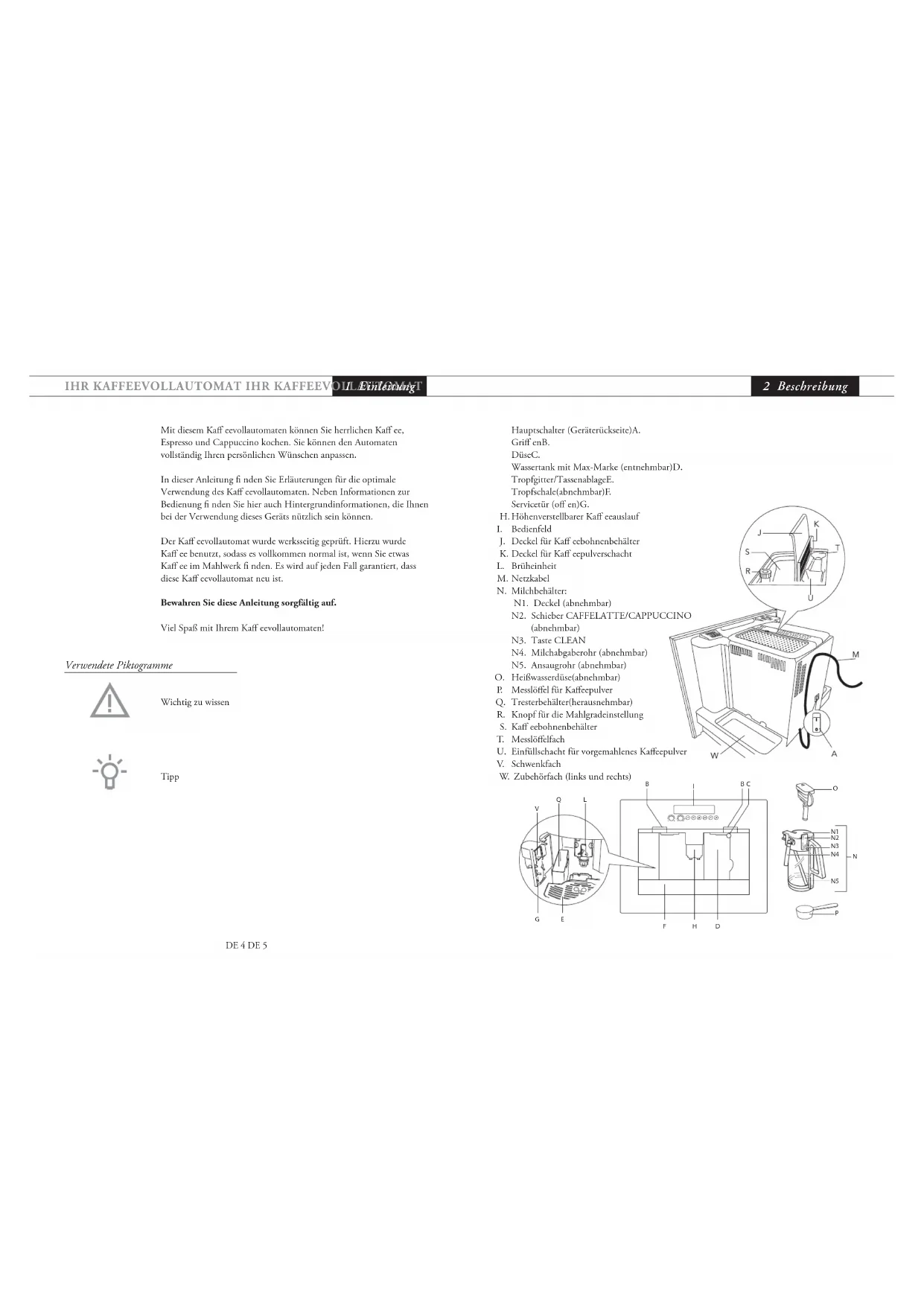

2 Beschreibung

Mit diesem Kaff eevollautomaten können Sie herrlichen Kaff ee, Espresso und Cappuccino kochen. Sie können den Automaten vollständig Ihren persönlichen Wünschen anpassen.

In dieser Anleitung fi nden Sie Erläuterungen für die optimale Verwendung des Kaff eevollautomaten. Neben Informationen zur Bedienung fi nden Sie hier auch Hintergrundinformationen, die Ihnen bei der Verwendung dieses Geräts nürzlich sein können.

Der Kaff ecvollautomat wurde werksscitig geprüft. Hierzu wurde Kaff ee benutzt, sodass es vollkommen normal ist, wenn Sie etwas Kaff'ce im Mahlwerk fi nden. Es wird auf jeden Fall garantiert, dass diese Kaff ecvollautomat neu ist.

Bewahren Sie diese Anleitung sorgfältig auf.

Viel Spaß mit Ihrem Kaff eevollautomaten!

Verwendete Piktogramme

Wichtig zu wissen

Tipp

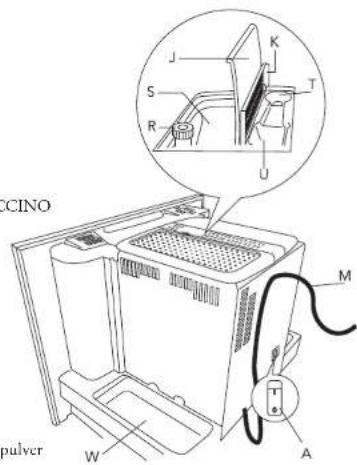

Hauptschalter (Geräterückseite)A.

Griff cnB.

DüscC.

Wassertank mit Max-Marke (entnehmbar)D.

Tropfgitter/TassenablageE.

Tropfschale(abnehmbar)E

Servicetür (off en)G.

II. Höhenverstellbarer Kaff ecauslauf

1. Bedienfeld

J. Deckel für Kaff ecbohnenbehälter

K. Deckel für Kaff eepulverschacht

L. Brüheinheit

M. Netzkabel

N. Milchbehälter:

N1. Deckel (abnchmbar)

N2. Schieber CAFFELATTE/CAPPUCCINO (abnehmbar)

N3. Taste CLEAN

N4. Milchabgaberohr (abnehmbar)

N5. Ansaugrohr (abnehmbar)

O. Heißwasserdüse(abnehmbar)

P. Messlöffel für Kaffeepulver

Q. Tresterbehälter(herausnchimbar)

R. Knopf für die Mahlgradeinstellung

S. Kaff ccbohnenbehälter

T. Messlöffelfach

U. Einfüllschacht für vorgemahlenes Kaffeepulver

V. Schwenkfach

W. Zubehörfach (links und rechts)

1. Display

2. Drehknopf "Tassengrösse"

- Espressotasse

- Kleinc Tasse

- Mittlere Tasse

- Grosse Tasse

- Becher

1. Drehknopf "Kaffeestärke / vorgemahlener Kaffee"

- Vorgemahlen 1 Tasse

- Extra mildes Aroma

- Mildes Aroma

- Normales Aroma

- Starkes Aroma

- Extra starkes Aroma

- Vorgemahlen 2 Tassen

1. Taste "1 Tasse Kaffec" für ein Tasse Kaffec

- Im Menü-Modus dient diese Taste für das Blättern (<)

1. Taste "2 Tassen Kaffee" für zwei Tassen Kaffee

-Im Menü-Modus dient diese Taste für das Blättern (>)

1. Taste "Heißwasser"

- Im Menü-Modus bestätigt diese Taste den Menüpunkt (OK)

1. Taste MENU

- Im Menü-Modus kehrt diese Taste in die letzte Ebene zurück, ohne Änderungen vorzunehmen (ESC)

1. Taste "Cappuccino"

2. Taste "Ein/Aus"

Worauf Sie achten müssen

Wie bei jedem anderen Gerät gibt es einige Punkte, auf die Sie achten sollten.

Dieses Gerät ist ein Haushaltsgerät (max. 3000 Tassen pro Jahr). Eine Verwendung zu anderen Zwecken ist unsachgemäß, und keine Garantie kann übernommen werden.

Diese Kaff eevollautomat dient der Zubereitung von Espresso und anderen • Heißgetränken. Benutzen Sie es mir der gebotenen Sorgfalt, damit es nicht aufgrund unsachgemäßer Handhabung zu Verbrühungen durch heißes Wasser oder heißen Dampf kommt.

- Kein Kaffeepulver und keine gefrorenen oder karamellisierten Kaffeebohnen in den Bohnenbehälter geben, nur geröstete Kaft cebohnen! Entfernen Sie Fremdkörper aus den Kaff cebohnen. Sonst kann keine Garantie übernommen werden.

Stützen Sie sich nicht auf den Automaten und hängen Sie nicht daran, wenn diese aus dem Möbelstück ragt und legen Sie keine großen oder instabilen Gegenstände auf den Automaten.

Der Hersteller übernimmt keine Haftung für Beschädigungen aufgrund • von unsachgemäßer, fehlerhafter oder unangemessener Verwendung des Geräts.

Wenn Sie das Gerät verwenden, achten Sie darauf, sich nicht an heißen • Oberfl ächen zu verbrennen. Berühren Sie das Gerät ausschließlich an den Reglern oder Griffen.

- Achten Sie darauf, dass Kinder oder andere Personen, die nicht sicher mit dem Gerät umgehen können, es nicht unbeaufsichtigt benutzen.

- Lassen Sie Kinder nicht mit dem Gerät spielen.

- Wenn das Gerät ausfällt oder nicht mehr ordnungsgemäß funktioniert, trunnen Sie es vom Stromnetz oder schalten Sie es am Netzschalter aus. Versuchen Sie nicht, es selbst zu reparieren. Ist eine Reparatur erforderlich, wenden Sie sich bitte unbedingt an ein autorisiertes Servicezentrum und verlangen Sie eine Reparatur mit Originalersatzeilen. Andernfalls kann das Gerät nicht mehr sicher betrieben werden.

- Stellen Sie auf dem Gerät keine Gefäße mit Flüssigkeiten und keine brennbaren oder korrosiven Materialien ab.

- Verwenden Sie das Zubehörfach nur für übliches Kaffeezubehör, zum Beispiel das Entkalkungsmittel.

- Alle Gerätereile, die mit Kaffee oder Milch in Kontakt kommen, entsprechen den Bestimmungen der EWG-Richtlinie 1935/2004 für Materialien, die mit Lebensmitteln in Berührung kommen.

- Dieses Gerät ist entsprechend der Europäische Richtlinie 2004/108/CE für den elektro-magnetischen Kompatibilität (EMK).

5 Verwendung

IHR KAFFEEVOLLAUTOMATIHR KAFFEEV

05.LVHETOWUNG

5.1 Vorbereitung

Wenn Sie das Gerät zum ersten Mal einschalten und jedesmal, wenn Sie den Netzstecker mit der Netzsteckdose verbinden und den Haubtschalter (A, Seite 5) drücken, führt das Gerät eine SELBSTDIAGNOSE durch und schalter sich dann wieder aus. Um es einzuschalten, drücken Sie die Taste "Fin/Aus" an der Bedienblende.

Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, wählen 1. Sie die Sprache aus. Drücken Sie den Haubrschalter an der Rückseite des Geräts. Die Belcuchtung an der Vordersseite und das Display schalten sich ein. Warten Sie, bis im Display folgende Meldung erscheint: MENÜ DRÜCKEN UM DEUTSCH ZU WÄHLEN. Drücken Sie dann zur Bestätigung die Taste MENU und halten Sie sie gedrückt, bis am Display DEUTSCH ANGELEGT angezeigt wird. Danach erscheinen die Meldungen am Gerät in der angegebenen Sprache.

1. Nach der Sprachwahl zeigt das Display TANK AUFFÜLLEN! Entnehmen Sie den Wassertank aus dem Gerät (Abb. 1). Füllen Sie den Wassertank mit frischem kalrem Wasser. Füllen Sie den Tank nie über die MAX-Marke. Setzen Sie den Wassertank wieder ein. Drücken Sie dabei den Tank fest an, damit sich das Ventil des Wasserranks öff net.

Füllen Sie nur kaltes Wasser in den Wassertank. Niemals andere Flüssigkeiten wie z.B. Mineralwasser oder Milch einfüllen.

Um immer einen aromatischen Kaff ee zu erhalten, sollten Sie: - das Wasser im Wassertank täglich wechseln: - den Wassertank mindestens einmal pro Woche in normalem Spülwasser (nicht im Geschirrspüler) reinigen. Anschließend mit Frischwasser nachspülen.

Das Display zeigt nun: 3. WASSERDÜSE EINSETZEN! Setzen Sie die Heißwasserdüse ein und stellen Sie eine Tasse darunter (Abb. 2).

Das Display zeigt nun: 4. MENU DRÜCKEN. Drücken Sie die Taste MENU. Nach ein paar Sekunden läuft etwas Wasser aus der Heißwasserdüse und es wird ein Fortschrittsbalken angezeigt. Wenn die Tasse mit etwa 30 ml Wasser gefüllt ist, ist der Fortschrittsbalken aufgefüllt und stoppr das Wasser. Das Gerät zeigt nun an: 5. GERÄT SCHALTET AUS BITTE WARTEN... und schaltet sich aus.

Ziehen Sie das Gerät an den dafür vorgesehenen Griff en heraus, 6. öffnen Sie den Deckel (links) und füllen Sie den Behälter mit Kaff ebohnen (Abb. 3). Schließen Sie dann den Deckel und schieben Sie das Gerät wieder hinein.

Füllen Sie den Kaff eebohnenbehälter auf keinen Fall mit Kaff eepulver, löslichem (gefriergetrocknetem) Kaff ee, karamelisierten Kaff eebohnen oder etwas anderem. Andernfalls könnte das Gerät beschädigt werden.

Drücken Sie die Taste "Ein/Aus" ^7 . Das Display zeigt nun: GERÄT HEIZT BITTE WARTEN... Das Gerät heißt sich auf. Nach Beendigung des Aufheizens zeigt das Gerät: GERÄT SPÜLT und führt ein automatisches Spülen durch (ein wenig heisses Wasser fl icßt aus dem Kaff ecauslauf und wird in der Tropfschale aufgefangen).

Wenn Sie nur eine kleine Tasse Kaff ee möchten (weniger als 60 ml) oder wenn Sie den Kaff ee etwas heißer wünschen, füllen Sie die Tasse zunächst mit diesem heißen Wasser. Lassen Sie die Tasse von dem heißen Wasser vorwärmen. Siehe auch "Spielen durchführen" (6.2.6, Seite 28).

1. Das Gerät zeigt nun die Grundeinstellungen an: MITTLERE TASSE NORMALES AROMA.

5 Verwendung

IHR KAFFEEVOLLAUTOMATIHR KAFFEEV

05 LV Verwendung

Bei der ersten Inbetriebnahme dem Kaff eevollautomaten sollten Sie mindestens 4-5 Kaff es zuberciten, bevor den Automaten ein zufrieden stellendes Resultat erbringt.

5.2 Bedienung

5.2.1 Zubereitung von Kaffee (mit Kaff cebohnen)

Das Gerät ist werkseitig auf die Zubereitung von Kaff ee mit normalcm Aroma eingestellt. Sie können es aber auch auf extra milden, milden, starken oder extra starken Kaff ee einstellen. Wählen Sie die gewünschte Kaff cestärke mit dem Drchknopf "Kaff cestärke" 0.00. Die gewählte Kaff cestärke wird angezeigt.

1. Stellen Sie eine oder zwei Tassen unter den Kaffecauslauf (Abb. 4 und 5).

Durch Hoch- oder Runterschieben des Auslaufcs (Abb. 6) können Sie die Auslaufhöhe optimal Ihrer Tassenhöhe anpassen, um Wärmeverlust und Kalf eespritzer zu reduzieren.

1. Um eine besonders gute Crema zu erzielen, senken Sie die Auslässe so weit wie möglich auf die Tasse(n) hinunter ab (Abb. 6).

1. Wählen Sie die gewünschte Tassengrösse mit dem Drehknopf "Tassengrösse" ☐ - ☐. Drücken Sie die Taste "1 Tasse Kaffee" um eine Tasse zuzubereiten, oder die Taste "2 Tassen Kaffee" für 2 Tassen.

Wenn Sie die Kaff eemenge ändern möchten, die automatisch pro Tasse ausgegeben wird, siehe 5.2.3, Seite 13.

Das Gerät beginnt nun die Bohnen zu mahlen und danach den Kalf cc in die Tasse(n) auszugeben. Wenn die gewünschte Menge erreicht ist, stoppt das Gerät automatisch und entsorgt den Kalf eesatz in den dafür vorgesehenen Behälter.

Nach ein paar Sekunden ist das Gerät wieder betriebsbereit und 4. Sie können den nächsten Kaff ee zubereiten. Das Display zeigt die zuletzt gewählte Kaff cecinstellung an.

Zum Ausschalten des Geräts drücken Sie die Taste "Ein/Aus". Bevor es sich ausschaltet, führt das Gerät einen automatischen Spülzykclus aus. Dabei tritt erwas heißes Wasser aus den Auslässen aus und sammelt sich in der Tropfschale darunter. Achten Sie darauf, sich nicht zu verbrühen.

Wenn Sie das Gerät ausschalten, erlischt die Beleuchtung nicht sofort und der Kühlmotor läuft, damit im Gehäuse keine Feuchtigkeit kondensiert. Nach etwa 10 Minuten schaltet sich das Gerät vollständig aus

WennderKaff ee nur tropfenweise oder gar nicht austritt, drehen Sie den Mahlgradregler (Abb. 7) eine Stufe weit im Uhrzeigersinn (siehe zuerst 5.2.4, Seite 14, 'Mahlgrad einstellen'). Drehen Sie ihn strufenweise so weit, bis der Kaff ee ordnungsgemäß austritt. WennderKaff ee zu schnell austritt und die Crema unzureichend ist, drehen Sie den Mahlgradregler (Abb. 7) eine Stufe weit gegen den Uhrzeigersinn (siehe zuerst 5.2.4, Seite 14, 'Mahlgrad einstellen'). Drehen Sie den Mahlgradregler jedoch nicht zu weit, da der Kaff ee andernfalls, wenn Sie 2 Tassen ausgewählt haben, unter Umständen nur noch tropfenweise austritt. Tipps für heißeren Kaff ee

Wenn seit der letzten Kaff eezubereitung 2 bis 3 Minuten ° vergangen sind, heizen Sie die Brüheinheit vor, bevor Sie erneut Kaff ee zubereiten. Wählen Sie die Spöl-Funktion (siehe 6.2.6, Seite 28). Lassen Sie das Wasser in die Tropfschale ablaufen oder wenden Sie es zum Vorwärmen der Tasse und schüten Sie es dann aus.

^9 Dickwandige Tassen absorbieren viel Wärme und sollten daher unbedingt vorgewärmt werden.

5 Verwendung

IHR KAFFEEVOLLAUTOMATIHR KAFFEEV

05.1 Verwendung

Sie können jederzeit die Kaff ceausgabe vorzeitig beenden, indem • Sie die zuvor betätigte Taste ^⑦ oder Erneut kurz drücken, oder indem Sie den Drehknopf "Tassengrösse" gegen den Uhrzeigersinn in Richtung "Espressotasse" drehen.

Sobald die Kaff ccausgabe beendet ist, können Sie die Kaff eemenge vergrössern indem Sie die Taste oder drücken und halten, bis die gewünschte Kalf eemenge erreicht ist (die Taste muss gedrückt werden, unmitrelbar nachdem der Fortschrittsbalken 100 % erreicht hat).

- Wenn das Display die Meldung TANK AUFFÜLLENI anzeigt, müssen Sie den Wassertank auff üllen, da das Gerät sonst keinen Kaff cc zuberciten kann. Es ist normal, dass noch etwas Wasser in dem Wassertank ist, wenn die Meldung angezeigt wird.

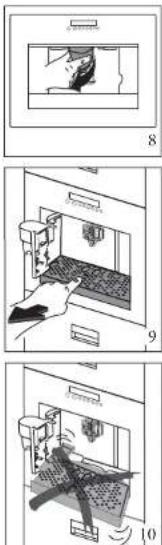

- Das Gerät zählt die Anzahl der zubereiteten Kaff ees. Nach 14 einzeln (oder 7 paarweise) zubereiteten Kaff ces wird folgende Meldung angezeigt: TRESTERBEHÄLTER LEEREN um darauf hinzuweisen, dass der Tresterbehälter voll ist und entleert sowie gereinigt werden muss. Solange der Tresterbehälter nicht gereinigt wird, bleibt diese Meldung stehen, und der Kaff eevollautomat kann keinen Kaff ce zubereiten. Öff nen Sie zum Entleeren des Kaff eesarzbehälters die Servicerür an der Vorderseite, indem Sie am Kaff eeauslass ziehen (Abb. 8). Nehmen Sie die '1 ropfschale heraus (Abb. 9), leeren und reinigen Sie den Behälter.

Nehmen Sie die Tropfschale dabei jedes Mal ganz heraus, damit sie nicht herunterfällt, wenn Sie den Tresterbehälter herausnehmen (Abb. 10). Leeren Sie den Tresterbehälter und reinigen Sie ihn gründlich. Achten Sie darauf, sämtliche Rückstände am Boden zu entfernen.

Wenn Sie die Tropfschale herausnehmen, MÜSSEN Sie auch den Tresterbehälter leeren, selbst wenn er noch nicht ganz voll ist. Andernfalls könnte sich zu viel Satz im Behälter sammeln und das Gerät verstopfen, wenn Sie das nächste Mal Kaff ce zubereiten.

Während der Kaffcausgabe dürfen Sie den Wassertank auf keinen Fall entnehmen. Wenn Sie den Tank herausnehmen, kann das Gerät nicht mit der Kaff causgabe fortfahren. Sollte das Gerät einmal nicht funktionieren, wenden Sie sich bitte nicht gleich an das Servicezentrum. Die meisten Probleme können Sie beheben, indem Sie nach den Anweisungen in Kapitel 7 und 8 vorgehen.

5.2.3 Ändern der Kaff eemenge pro Tasse

Werkseitig sind am Gerät fünf unterschiedliche Kaff eemengen vorcingestellt:

• Espressotasse;
• Kleine Tasse;
• Mittlere Tasse;
• Grosse Tasse;
• Becher.

Sie können die Füllmenge für jede der fünf Tassengrössen anpassen.

Drücken Sie die Taste Menu. Drücken Sie die Tasten < oder > so oft, bis der Menüpunkt KAFFEEPROGRAMM erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK.

Wählen Sie mir den Tasten < oder > die gewünschte Tassengrösse. 2. Bestätigen Sie dies mit der Taste OK.

Im Display erscheint ein Balken, der vergrössert oder verkleinert 3. werden kann; dieser repräsentiert die Füllmenge einer Tasse. Mit den Tasten < oder > können Sie eine andere Füllmenge wählen. Ist der Balken ganz ausgefüllt, entspricht dies der max. Tassen-Füllmenge von ca. 220 ml.

Wenn die gewünschte Füllmenge angezeigt wird, bestätigen Sie 4. dies mit der Taste OK. Diese Füllmenge ist nun programmiert. (Wird OK nicht gedrückt, kehrt das Gerät nach ca. 120 Sekunden automatisch in den Kaff cemodus zurück, ohne die Eingaben zu speichern).

Das Display springt nach der Programmierung automatisch zum Menüpunkt zum Finstellen der Füllmenge zurück, z.B. ESPRESSOTASSE. Um in den Kaff eemodus zurückzukehren, drücken Sie abschließend 2-mal die Taste Menu ^® , oder warten Sie ca. 120 Sekunden, bis das Gerät automatisch in den Kaff eemodus zurückspringt.

5 Verwendung

IHR KAFFEEVOLLAUTOMATIHR KAFFEEV

05.LVHETOWUNG

5.2.4 Mahlgrad einstellen

Wenn der Kaff cc nur tropfenweise oder nicht ganz austritt, oder der Kaff cc zu schnell austritt und die Crema nicht nach Ihrem Geschmack ausgefallen ist, sollten Sie die Mahlgradeinstellung verändern (Abb. 11).

Der Mahlgrad darf nur während des Mahlvorgangs verändert werden. Einstellungen am stehenden Mahlwerk können den Kaff eevollautomaten beschädigen.

Mit jeder Drehung des Reglers um 1 Stufe (1 Nummer) im Uhrzeigersinn läuft der Kaff ce schneller durch (kicine Tropfen mchr). Mit jeder Drehung des Reglers um 1 Stufe gegen den Uhrzeigersinn läuft der Kaff ce langsamer durch und die Crema wird intensiver. Eine Neueinstellung des Mahlwerks wird allerdings erst nach mindestens 2 Tassen Kaff ee spürbar.

• Drehen Sie ihn gegen den Uhrzeigersinn, wenn das Kaffeepulver feiner gemahlen werden soll, der Kaff cc langsamer durchlaufen soll und mehr Crema bekommen soll.
• Drehen Sie ihn im Uhrzeigersinn, wenn das Kaffeepulver größer gemahlen werden soll und der Kaff cc schneller (nicht nur tropfenweise) durchlaufen soll.

5.2.5 Zubereitung von Espresso mit Kaff eepulver (statt Kaff eebohnen)

1. Drehen Sie den Drehknopf "Kaffecstärke / vorgemahlener Kaffce" in die gewünschte Position (für 1 Tasse) oder (für 2 Tassen), um die Funktion für vorgemahlenes Kaff eepulver zu wählen. Dadurch wird die Kaff eemühle außer Betrieb gesetzt. Das Gerät zeigt ESPRESSOTASSE VORGEMAHLEN 1 TASSE/2 TASSEN.

Ziehen Sie das Gerät an den dafür vorgesehenen Griff en heraus 2. (Abb. 12).

Heben Sie den Deckel (Mitte) des Kaff'ecbohnenbehälters an und 3. geben Sie einen oder zwei gestrichenen Messlöff el Kaff copulver in den Einfüllschacht (Abb. 13). Schließen Sie den Deckel, schieben Sie das Gerät zurück und gehen Sie erläutert vor wie in 5.2.1, Seite 10 ('Zubereitung von Kaff'ce').

5.2.6 Hinweise

Füllen Sie Kaff ccpulver nicht bei ausgeschaltetem Gerät ein, damit es sich nicht im Gerät verteilr. Füllen Sie nie mehr als 2 gestrichene Messlöff el ein, sonst bereitet entweder das Gerät keinen Kaff cc zu, das Kaff ccpulver wird im Gerät verteilt und verschmutzt dieses, oder der Kaff cc wird tröpfchenweise ausgegeben und die Meldung PULVER ZU FEIN MAHLGRAD EINSTELLEN U. TASTE HEISSWASSER DRÜCKEN wird angezeigt.

Benutzen Sie nur den mitgelieferten Messlöff el. • Benutzen Sie nur Kaff eepulver für vollautomatischen Kaff ee- • vollautomaten. Keine Kaff eehohnen, keine wasserlöslichen, gefiergetrockneten Instantprodukte sowie keine anderen Getränkepulver in den Schacht einfüllen. Zu feine Kaff eepulver können zu Verstopfungen führen.

IHR KAFFEEVOLLAUTOMAT IHR KAFFEEVGLVerwendung

5 Verwendung

• Ist der Einfüllschacht verstopft (auf Grund von Feuchtigkeit im Gerät, oder weil mehr als 2 Messlöff el Kaff cepulver eingefüllt wurden) benutzen Sie ein Messer oder einen Löff elstiel um das Pulver nach unten zu schieben (Abb. 14). Dann die Brüheinheit entnichmen und zusammen mit dem Kaff ccvollautomaten reinigen (siehe 6.1.1 und 6.1.2, Seite 21, 22 und 23).
• Um nach der Zubereitung des Kaff ees wieder in den Modus für Kaff eebohnen zurückzukehren, drehen Sie den Drehknopf "Kaff eestärke / vorgemahlener Kaff ee" auf eine beliebige Kaff cestärkencinstellung (der Betrieb der Kaff eemühle wird wieder ermöglicht).

5.2.7 Heißwasserzubereitung

Das Heißwasser kann zum Vorwärmen von Tassen und zum Zubereiten von Heißgetränken, wie z.B. Tee oder Fertigsuppen benutzt werden.

Achtung! Verbrühungsgefahr bei aktivierter Heißwasserdüse! Austretendes Heißwasser kann zu Verbrühungen führen. Aktivieren Sie die Heißwasserdüse nur, wenn sich ein Behältnis unter die Heißwasserdüse befindet.

1. Setzen Sie die Heißwasserdüse ein (Abb. 15).
2. Stellen Sie ein Gefäß unter die Heißwasserdüse (Abb. 15).
3. Drücken Sie die Taste "Heißwasser". Heisses Wasser wird ausgegeben; das Display zeigt HEISSWASSER. Ist die programmierte Menge Heißwasser ausgegeben, wird die Ausgabe automatisch beendet.

Das Display zeigt für einige Sekunden BITTE WARTEN... Danach ist das Gerät wieder bereit für die Kaff eczubereitung, im Display erscheint die zuletzt gewählte Kalf eeeinstellung.

5.2.8 Cappuccino oder heisse Milch zubereiten (Kaff ee und Milchschaum)

Sie können mit dieser Funktion entweder heisse, aufgeschäumte Milch, oder in einem Arbeitsgang Cappuccino zubereiten. Hierfür verwenden Sie den speziellen Milchbehälter. Spülen Sie den Behälter unter dem Wasserhahn ab, wenn Sie ihm zum ersten Mal verwenden. 1. Den Deckel des Milchbehälters durch eine leichte Drchung im Uhrzeigersinn entriegeln und abnchmen.

DE.16 DE.17

Den Behälter mit genügend Milch füllen. Dabei nicht die auf 2. dem Bähraltergriff eingeprägte Markierungslinie MAX (entspricht etwa 1000 ml) überschreiten. Vorzugsweise sollte Vollmilch oder teilentrahmte Milch mit Kühlschranktemperatur (etwa 5 °C) verwendet werden.

Achten Sie darauf, dass das Ansaugrohr richtig eingefügt ist 3. (Abb. 16). Dann den Deckel auf den Milchbehälter setzen und durch eine leichte Drehung gegen den Uhrzeigersinn verriegeln.

Ziehen Sie die Heißwasserdüse ab (Abb. 17).4.

Bringen Sie den Milchbehälter an der Düse an (Abb. 18).5.

Mit dem Schieber am Deckel (Abb. 19) können Sie stufenlos 6. einstellen, wie stark die Milch aufgeschäumt werden soll: 'CAPPUCCINO' oder 'CAFFELATTE'.

• CAPPUCCINO: die Milch wird stark aufgeschäumt.
• CAFFELATTE: die Milch wird wenig aufgeschäumt.
  Das Display zeigt nun: 7. TASTE 1X DRÜCKEN FÜR CAPPUCCINO, 2X NUR FÜR MILCH.

5 Verwendung

IHR KAFFEEVOLLAUTOMATIHR KAFFEEV

05 LV Verwendung

In den folgenden zwei Abschnitten finden Sie die anschließenden Schritte für die Zubereitung von Cappuccino und für das Aufschäumen und Erhitzern der Milch.

5.2.9 Cappuccino zubereiten

Befolgen Sie zuerst die Schritte, die unter 5.2.8 auf Seite 16 und 1.17 beschrieben sind!

Das Milchabgaberohr ausschwenken und eine ausreichend große 2. Tasse unter den Kaff eauslauf und unter das Milchabgaberohr stellen (Abb. 20).

Wählen Sie die gewünschte Kaff eesstärke für den Cappuccino mit 3. dem Drchnkopf "Kaff eesstärke" (siche 5.2.1, Seite 10). Die in der oberen Zeile angezigte Tassengrösse (z.B. ESPRESSOTASSE) ist dabei ohne Bedeurung, da die Menge des zubereitreten Kaff ees im PROG. FÜR CAPPUCCINO festgelegt ist.

Drücken Sie einmal die Taste Cappuccino 3. Erhitzte und aufgeschäumte Milch und danach Kaff er werden in die Tasse ausgegeben. Das Display zeigt CAPPUCCINO und einen Fortschrittshalken zeigt den Stand der Cappuccinozubereitung an.

Die Milchmenge und die Kaff eemenge ist auf Standardwerte voreingestellt. Sie können diese ändern und speichern (siehe 5.2.12, Seite 20). Nach ein paar Sekunden ist das Gerät wieder betriebsbereit. Das Display zeigt die zuletzt gewählte Kaff eccinstellung an.

5.2.10 Milch aufschäumen/erhitzen

Befolgen Sie zuerst die Schritte, die unter 5.2.8 auf Seite 16 und 1.17 beschrieben sind!

Das Milchabgaberohr ausschwenken und eine ausreichend große 2. Tasse unter den Kaff ecauslauf und unter das Milchabgaberohr stellen (Abb. 20).

1. Drücken Sie zweimal die Taste Cappuccino (innerhalb von 2 Sekunden). Erhitzte und aufgeschäumte Milch wird in die Tasse ausgegeben. Das Display zeigt MILCH AUFSCHÄUMEN und einen Fortschrittsbalken zeigt den Stand des Milchaufschäumens an.

Die Milchmenge ist auf Standardwerte vorcingestellt. Sie können diese ändern und speichern (siehe 5.2.12, Seite 20). Nach ein paar Sekunden ist das Gerät wieder betriebsbereit. Das Display zeigt die zuletzt gewählte Kaff eecinstellung an.

5.2.11 Düsen reinigen

Nach jeder Zubereitung von Milch oder Cappuccino müssen die Düsen des Milchbehälters folgendermassen gereinigt werden, da sich ansonsten Milchreste festsetzen können.

Stellen Sie einen Behälter unter das Milchabgabcrohr und 1. drücken Sie mindestens 5 Sekunden lang die Taste CLEAN am Milchbehälter (Abb. 21). Das Display zeigt REINIGEN.

Achtung! Verbrühlungsgefahr durch aus dem Milchabgaberohr austretenden Dampf und heisses Wasser.

Nehmen Sie nun den Milchbehälter ab und reinigen Sie die 2. Düsen am Gerät mit einem feuchten Lappen (Abb. 22).

Setzen Sie danach die Heißwasserdüse wieder ein (Abb. 23).3.

Nach abgeschlossener Reinigung den Milchbehälter abnehmen und in den Kühlschrank stellen. Die Milch sollte nicht länger als 15 Minuten außerhalb des Kühlschranks verbleiben. Informationen zur Reinigung des Milchbehälters finden Sie unter 6.1.3 auf Seite 23.

5 Verwendung

IHR KAFFEEVOLLAUTOMATIHR KAFFEEVOLLA

UG Pflege

5.2.12 Programm für Cappuccino einstellen

Die Milchmenge und die Kalf cemenge, die für einen Cappuccino zubereitet werden, sind werkscitig auf Standardmengen vorcingestellt. Diese Mengen können Sie anpassen und speichern.

Drücken Sie die Taste Menöl. Drücken Sie die Tasten < oder > so oft, bis der Menüpunkt PROG. FÜR CAPPUCCINO erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK. Das Display zeigt 2. MILCHMENGE. Wenn Sie die Milchmen die für einen Cappuccino zubereitet wird, ändern und speichern wollen, bestätigen Sie den Menüpunkt mit der Taste OK.

1. Im Display erscheint ein Balken; dieser repräsentiert die Milchmenge. Mit den Tasten < oder > kann eine andere Füllmenge gewählt werden. Ist der Balken ganz ausgefüllt, entspricht dies der max. Milchmenge für das Cappuccino-Programm von ca. 120-180 ml (je nach cingestellter Aufschäumung, d.h. je nach beigemischter Luftmenge).
2. Wenn die gewünschte Füllmenge angezeigt wird, besätigen Sie dies mit der Taste OK. Diese Füllmenge ist nun programmiert. (Wird OK nicht gedrückt, kehrt das Gerät nach ca. 120 Sekunden automatisch in den Kaff eemodus zurück, ohne die Eingaben zu speichern). Das Display springt nach der Programmierung automatisch zum Meniipunkt MILCHMENGE zurück.
3. Wenn Sie die Kaff eemenge, die für einen Cappuccino zubereiter wird, ändern und speichern wollen, drücken Sie die Tasten < oder > so oft, bis der Menüpunkt KAFFEE F. CAPPUCCINO erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK.
4. Im Display erscheint ein Balken; dieser repräsentiert die Kaff cemenge. Mit den Tasten < oder > kann eine andere Füllmenge gewählt werden. Ist der Balken ganz ausgefüllt, entspricht dies der max. Kaff cemenge von ca. 220 ml.
5. Wenn die gewünschte Füllmenge angezeigt wird, bestätigen Sie dies mit der Taste OK. Diese Füllmenge ist nun programmiert. (Wird OK nicht gedrückt, kehrt das Gerät nach ca. 120 Sekunden automatisch in den Kaff eemodus zurück, ohne die Eingaben zu speichern). Das Display springt nach der Programmierung automatisch zum Menüpunkt KAFFEE F. CAPPUCCINO zurück.

Um in den Kaff cemodus zurückzukchren, drücken Sie abschließend 2-mal die Taste MENU ☐, oder warten Sie ca. 120 Sekunden, bis das Gerät automatisch in den Kaff cemodus zurückspringt.

6.1 Reinigung und Pfl ege

Bevor Sie das Gerät reinigen, schalten Sie es aus (drücken Sie die Taste "Ein/Aus" ☑) und lassen Sie es abkühlen. Der Kaff eevollautomat ist ein Elektrogerät. Tauchen Sie es auf keinen Fall in Wasser. Verwenden Sie zum Reinigen keine Lösungsmittel oder Scheuerpulver. Ein weiches, feuchtes Tuch reicht völlig aus. Reinigen Sie KEINS der Bauteile JEMALS in der Geschirrspülmaschine.

6.1.1 Reinigung des Kaff cevollautomaten

Reinigen Sie den Kaff eesarzbehälter jedes Mal, wenn er geleert werden muss (siche Scitec 12). Auch der Wassertank muss regelmäßig gercinigt werden. Eine Wasserstandsanzeige (rot) für die Tropfschale zeigt an, wie viel Wasser sich darin befi oder. Wenn die Wasserstandsanzeige zu schon ist (ein paar Millimeter unterhalb der Tropfschale), muss die Tropfschale geleert und gercinigt werden. Vergewissern Sie sich, dass die Löcher im Kaff eauslass nicht verstopft sind. Reinigen Sie sie gegebenenfalls, indem Sie angetrocknete Kaff erückstände mit einer Nadel abkratzen (Abb. 24).

6.1.2 Reinigen der Brüheinheit

Die Brüheinheit muss regelmäßig gereinigt werden, damit sich darin keine Kaff erückstände absetzen, die zu Fehlfunktionen führen könnten. Gehen Sie dabei folgendermaßen vor:

Schalten Sie das Gerät aus mit der Taste "Ein/Aus" ^1 . Schalten Sie es nicht am Netzschalter aus und trennen Sie es auch nicht von der Netzsteckdose. Warten Sie, bis das Display erlischt. Öffnen Sie die Servicetür (siehe Abb. 8, Seite 12). ^2 .
Nehmen Sie die Tropfschale und den Kaff cesarzbehälter heraus 3. (siehe Abb. 9, Seite 12)) und reinigen Sie beide.
Drücken Sie beiden roten Entriegelungstasten seitlich an der 4. Brüheinheit in Richtung Mitte (Abb. 25) und ziehen Sie die Brüheinheit heraus.

Die Brüheinheit kann nur herausgenommen werden, wenn das Gerät ausgeschaltet ist (mit der Taste "Ein/Aus" ^® ). Falls Sie versuchen sollten, die Brüheinheit bei eingeschaltetem Kaff cevollautomaten herauszu nehmen, könnte diese ernsthaft beschädigt werden. Die Brüheinheit ohne Benutzung von Spülmitteln unter fließendem Leitungswasser reinigen. Die Brüheinheit niemals im Geschirrspüler reinigen.

IHR KAFFEEVOLLAUTOMAT IHR KAFFEEVOLLA GTPflet

6 Pflege

1. Das Innere des Automaten sorgfältig reinigen. Die Kaffeeverkrustungen in dem Kaff ecvollautomaten mit einer Holz- oder Plastikgabel oder etwas Ähnlichem, was die Oberfl äche nicht zerkratzt, abkratzen (Abb. 26).

1. Saugen Sie mit einem Staubsauger alle Rückstände ab (Abb. 27).

1. Zum Wiedereinsetzen, die Brühcinheit (A) in den Halter (B) und den Stift (C) einschieben. Der Stift muss in das Rohr (D) unten an der Brühcinheit eingeführt werden. Nun fest auf die Schrift PUSI (E) drücken, bis die Brühcinheit hörbar einaster (Abb. 28).

1. Versichern Sie sich, nachdem Sie das Klicken des Einrastens gehört haben, dass die roten Tasten herausgeschnappt sind, andernfalls kann die Servicetür nicht geschlossen werden. • Die beiden roten Tasten sind korrekt herausgeschnappt (RICHTIG. Abb. 29).

Die beiden roten Tasten sind ° nicht herausgeschnappt (FALSCH, Abb. 30).

Hinweise

Wenn die Brüheinheit nicht hörbar einrastet und die beiden • roten Tasten nicht herausspringen, lässt sich die Servicerür nicht schließen.

Wenn sich die Brüheinheir nur schwer wieder einserzen lässt, • drücken Sie sie vor dem Einserzen etwas zusammen, indem Sie gleichzeitig von oben und unten fest darauf drücken (siehe Abb. 31).

Wenn sich die Brüheinheit noch immer schwer einsetzen lässt: - Lassen Sie die Brüheinheit außerhalb des Automaten, setzen - Sie die Tropfschale ein, schließen Sie die Servicerür und schalten Sie das Gerät aus und wieder ein (drücken Sie den Haubschalter an der Rückseite des Geräts). - Warten Sie, bis alle Anzeigen erloschen sind. Ölfen Sie dann - die Servicetur, entnehmen Sie die Tropfschale und setzen Sie die Brüheinheit ein. - Setzen Sie Tropfschale und Kaff eesatzbehälter wieder ein. - Schließen Sie die Servicerür.

6.1.3 Düsen und Milchbehälter reinigen

Nach jeder Zubereirung von Milch oder Cappuccino müssen die Düsen des Milchbehälters gereinigt werden, da sich ansonsten Milchreste festsetzen können (siehe 5.2.11, Seite 19). Die Milchbehälter muss auch regelmäßig gereinigt werden.

1. Den Deckel des Milchbehälters durch eine leichte Drehung im Uhrzeigersinn entriegeln und abnehmen.
2. Zichen Sie das Ansaugrorh ab (Abb. 32).
3. Zichen Sie das Milchabgabcrohr und den Schieber ab (Abb. 33).
4. Alle Teile sorgfältig mit heißem Wasser und Spülmittel reinigen.

Der Milchbehälter darf nicht im Geschirrspüler gereinigt werden!

6.2 Menüeinstellungen

Im folgenden finden Sie eine Übersicht über die Menüpunkte, denen Sie ändern können.

• Sprache (siehe 6.2.1, Seite 24)
• Wasserhärte (siehe 6.2.2, Seite 24)
  • Temperatur (siehe 6.2.3, Seite 25)
  • Abschaltzeit (siehe 6.2.4, Seite 26)
  • Kaffeeprogramm (siehe 5.2.3, Seite 13)
  • Cappuccinoprogramm (siche 5.2.12, Seite 20)
  • Heiss Wasser (siehe 5.2.7, Seite 16)
  • Entkalken (siche 6.2.5, Seite 26)
• Spülen (siche 6.2.6, Seite 28)
  • Staristik (siehe 6.2.7, Seire 28)
• Reset (siche 6.2.8, Seite 28)
  Detaillierte Informationen dazu finden Sie in dieser Bedienungsanleitung.

Wird OK nicht gedrückt, kehrt das Gerät nach ca. 120 Sekunden automatisch in den Kaffeemodus zurück, ohne die Eingaben zu speichern.

Um gleich wieder in den Kaffeemodus zurückzukehren, drücken Sie abschließend 2-mal die Taste MENU.

6.2.1 Sprache einstellen

Sie können zwischen mehreren Sprachen wählen. Eine andere Sprache kann wie folgt gewählt werden:

Drücken Sie die Taste MENU. Drücken Sie die Tasten < oder > so oft, bis der Menupunkt SPRACHE WÄHLEN erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK.

1. Im Display erscheint die eingestellte Sprache. Drücken Sie die Tasten < oder > so oft, bis die gewünschte Sprache erscheint. Bestätigen Sie die Auswahl mit der Taste OK.

6.2.2 Wasserhärte einstellen

Das Gerät zeigt die Endkalkungsmeldung BITTE ENTKALKEN! nach einer werkseitig vorcingestellten Betriebsdauer an. Diese Berechnung beruhr auf Wasser des höchstmöglichen Härtegrades. Die vorcingestellte Betriebsdauer lässt sich verlängern, so dass das Gerät nicht so oft entkalkt werden muss. Dazu muss am Gerät der

tatsächliche Kalkgehalt im Wasser (1 Härtegrad) eingestellt werden. Gehen Sie dabei folgendermaßen vor:

Nehmen Sie den Teststreifen ("Total Hardness Test", vorne in 1. dieser Anleitung) und tauchen Sie ihn dann ein paar Sekunden lang vollständig ins Wasser. Nehmen Sie ihn heraus und warten Sie weitere 30 Sekunden, bis die Farbe des Teststreifens wechselt und sich eine Anzahl roter Punkte bildet. Diese rote Punkte entsprechen die Wasserhärte. Wenn auf dem Teststreifen beispielsweise 3 rote Punkte erscheinen, müssen Sie "WASSERHÄRTE 3" programmicen.

Wenn Sie den Härtetest nicht mehr haben, können Sie die Daten der nachfolgenden tabelle entnehmen.

Drücken Sie die Taste MENU ^2 . Drücken Sie die Tasten < oder > so oft, bis der Menupunkt WASSERHÄRTE erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK.

Das Display zeigt die aktuelle Einstellung. Drücken sie jetzt die 3. Tasten < oder > so oft, bis die ermittelte Härtestufe angezeigt wird. Bestätigen Sie die Auswahl mit der Taste OK. Damit ist das Gerät so programmierr, dass die Entkalkungsmeldung auf der Basis der tatsächlichen Wasserhäerte angezeigt wird.

Informationen über die Wasserhärte in Ihrer Gemeinde erhalten Sie bei Ihren Wasserwerken. In der nachfolgenden Tabelle schen Sie, welche Wasserhärte Sie für den Automaten einstellen müssen.

Deutsche Härte Französische Härte Wasserhärte Automat
0 - 6 dH 0 - 11 fH 1
7 - 13 dH 12 - 17 fH	2
14 - 20 dH	18 - 36 fH	3
> 21 dH	> 37 fH	4

6.2.3 Kaffectemperatur einstellen

Sie können zwischen drei Temperaturstufen wählen:

• TEMPERATUR NIEDRIG
• TEMPERATUR MITTEL
• TEMPERATUR HOCH

Die Werkseinstellung ist TEMPERATUR HOCI. Sie können diese wie folgt ändern:

Drücken Sie die Taste MENU. Drücken Sie die Tasten < oder > so oft, bis der Menupunkt TEMPERATUR erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK.

1. Das Display zeigt die aktuelle Einstellung. Drücken Sie die Tasten < oder > so oft, bis die gewünschte Temperatur erscheint. Bestätigen Sie die Auswahl mit der Taste OK.

6.2.4 Abschaltzeit einstellen

Wird das Gerät längere Zeit nicht benutzt, so schalter es sich aus Gründen der Sicherheit und Energieersparnis automatisch ab. Sie können zwischen 3 Abschaltzeiten wählen:

• ABSCHALTZEIT 1H
• ABSCHALTZEIT 2H
• ABSCHALTZEIT 3H

Sie können diese wie folgt ändern:

Drücken Sie die Taste MENU. Drücken Sie die Tasten < oder > so oft, bis der Menupunkt ABSCHALTZEIT erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK.

1. Das Display zeigt die aktuelle Einstellung. Drücken Sie die Tasten < oder > so oft, bis die gewünschte Abschaltzeit erscheint. Bestätigen Sie die Auswahl mit der Taste OK.

6.2.5 Entkalkungsprogramm durchführen

Im Lauf der Zeit können sich durch das wiederholte Erwärmen von Wasser für die Kaffezubereitung im Inneren des Geräts Kalkablagerungen bilden. In diesem Fall erscheint im Display Folgendes: BITTE ENTKALKEN! Nun müssen Sie das Gerät entkalken. Gehen Sie dabei folgendermaßen vor:

1. Setzen Sie die Heißwasserdüse ein (Abb. 32). Drücken Sie die Taste MENU.2. Drücken Sie die Tasten < oder > so oft, bis der Menupunkt ENTKALKEN erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK.
2. Das Display zeigt: ENTKALKEN NEIN. Drücken Sie die Tasten < oder > so oft, bis ENTKALKEN JA erscheint. Bestätigen Sie die Auswahl mit der Taste OK. Das Entkalkungsprogramm wird gestartet.
3. Das Display zeigt: ENTKALKER ZUGEBEN, MENU DRÜCKEN.

Leeren Sie den Wassertank und füllen Sie den Inhalt einer Flasche 5. Entkalkungsmittel plus einen Liter Wasser ein. Das Entkalkungsmittel kann bei autorisierten Servicezentren nachgekauft werden.

Achtung: Stellen Sie sicher, dass eventuelle Spritzer des Entkalkungsmittels nicht auf säureempf ndliche Oberfl ächen wie Marmor, Kalkstein und Keramik geraten.

Stellen Sie ein Gefäß mit einem Mindestfassungsvermögen von 6.1,5 Liter unter die Heißwasserdüse (siche Abb. 2, Seite 9). Drücken Sie die Taste MENU. Das Display zeigt: ENTKALKEN.

Die Entkalkungsfl üssigkeit läuft aus der Heißwasserdüse und 8. beginnt das Gefäß darunter zu füllen.

Das Entkalkungsprogramm führt automatisch eine Reihe von 9. Spülungen und Pausen durch, um Kalkablagerungen aus dem Innern des Kaff eevollautomaten zu entfernen.

Nach ungefähr 30 Minuten zeigt das Display: 10. BEENDET, MENU DRÜCKEN.

Drücken Sie die Taste MENUÜD Das Display zeigt: GERÄT SPÜLT, TANK AUFFÜLLEN!

1. Nun muss das Gerät gespült werden, um alle Rückstände von Endkalkungsfl üsigkeit zu entfernen. Das Gefäss unter der Heißwasserdüse leeren und wieder unter die Heißwasserdüse stellen.

2. Den Wassertank herausnehmen und mit frischem Wasser füllen.

14. Den Wassertank wieder einsetzen. Das Display zeigt: GERÄT SPÜLT, MENU DRÜCKEN.

Drücken Sie die Taste MENU ^15 Ein Spülvorgang mit frischem Wasser wird durchgeführt und das Spülwasser läuft aus der Heißwasserdüse.

1. Nach einigen Minuten ist der Wassertank leer und das Display zeigt: SPÜLEN BEENDET, MENU DRÜCKEN. Drücken Sie die Taste MENU 7 Das Display zeigt: TANK AUFFÜLLEN!
2. Den Wassertank herausnehmen, mit frischem Wasser füllen und wieder einserzen.
3. Damit ist das Entkalken beendet und Sie können mit dem Gerät wieder Kaffee zubereiten.

Wenn das Entkalkungsprogramm vorzeitig unterbrochen wird, zeigt das Gerät die Entkalkungsmeldung weiterhin an. Das Entkalkungsprogramm muss in diesem Fall erneut von Anfang an ausgeführt werden.

Wenn das Gerät nicht regelmässig entkalkt wird, erlischt die Garantie.

6.2.6 Spülen durchführen

Wenn seit der letzten Kaffezubereitung 2 bis 3 Minuten vergangen sind, heizen Sie die Brüheinheit vor, bevor Sie erneut Kaffee zubereiten. Wählen Sie die Spül-Funktion. Lassen Sie das Wasser in die Tropfschale ablaufen oder wenden Sie es zum Vorwärmen der

Tasse und schütten Sie es dann aus.

Drücken Sie die Taste MENU. Drücken Sie die Tasten < oder > so oft, bis der Menupunkt GERÄT SPÜLT erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK.

1. Das Gerät führt ein automatisches Spülen durch. Ein wenig heisses Wasser fließt aus dem Kaff eeauslauf und wird in der Tropfschale aufgefangen.

6.2.7 Statistik

Das Gerät bietet die Möglichkeit, folgende Werte abzufragen:

• die Anzahl aller bisher mit dem Gerät zubereiteten Kaffees;

- die Anzahl der durchgeführten Entkalkungen;

• die Anzahl der zubereiteten Cappuccino.

Werden gleichzeitig 2 Tassen Kaffee bezogen, so werden diese auch als 2 Tassen gezählt.

Gehen Sie folgendermaßen vor:

1. Drücken Sie die Taste MENU. Drücken Sie die Tasten < oder > so oft, bis der Menupunkt STATISTIK erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK.

2. Im Display erscheint die Anzahl der Tassenbezüge, die bis zu diesem Zeitpunkt getätigt wurden, z.B. TOTAL KAFFEES 135 für 135 Kaff eebezüge.

3. Drücken Sie wiederholt die Tasten < oder > um die Anzahl der durchgeführten Entkalkungen anzugegen (ANZAHL ENTKALKUNGEN 5) oder der Anzahl der zubereiteten Cappuccino (ANZAHL CAPPUCCINO 135).

DE. 28 DE. 29

6.2.8 Reset

Mit dieser Funktion werden zuvor geänderte Werte wieder auf die Werkseinstellung zurückgesetzt. Folgende Einstellungen bzw.

Speicherungen sind davon betroff en:

Wasserhärt; •

Tassenfüllmengen; •

Kaff eetemperatur; •

Abschaltzeit.

Gehen Sie folgendermaßen vor:

Drücken Sie die Taste MENU. Drücken Sie die Tasten < oder > so oft, bis der Menupunkt RESET erscheint. Bestätigen Sie den Menüpunkt mir der Taste OK.

ImDisplayerschcint:2. RESET NEIN.

Drücken Sie die Tasten < oder > bis am Display 3.

erscheint. Bestätigen Sie die Auswahl mit der Taste OK.

Was ist zu tun, wenn..

MELDUNGEN BEDEUTUNG LÖSUNG
TANK AUFFÜLLEN! Der W	Wassertank ist leer oder nicht richtig eingesetzt.	Den Wassertank auff üllen und vorschriftsmässig einsetzen (Seite 8, Abb. 1).
	Der Wassertank ist schmutzig, oder es haben sich Kalkverkrustungen darin gebilder.	Den Wassertank ausspülen oder entkalken.
PULVER ZU FEIN MAHLGRAD EINSTELLEN U. TASTE HEISSWASSER DRÜCKEN	Der Kaff ee tritt zu langsam heraus.	Den Knopf für die Mahlgrad-cinstellung um cinc Position im Uhrzigersinn drchen (siehe 5.2.4, Seite 14).
	Der Kaff eevollautomat kann keinen Kaff ee zubereiten.	Ein Gefäss unter die Heiß-wasserdüse stellen und die Taste Heißwasscr ^3 drücken.
TRESTERBEHÄLTER LEEREN	Der Tresterbehälter ist voll. Den	Ten Tresterbehälter leeren (wie beschrieben auf Seite 12), reinigen und wieder richtig einserzen.
TRESTERBEHÄLTER EINSETZEN	Der Tresterbehälter wurde nach dem Reinigen nicht wieder eingesetzt.	Servicetür öffnen und Tresterbehälter einserzen.
VORGEMAHLENEN KAFFEE FINFÜLLEN	Nach Anwahl der Funktion für vorgemahlenen Kaff ee wurde kein Kaff cepulver in den Einfüllschacht gegeben.	Kaff cepulver einfüllen wie beschrieben in 5.2.5 auf Seite 14 en 15.

MELDUNGEN BEDEUTUNG LÖSUNG
BOHNENBEHÄUTER FÜLLEN	Es sind keine Kaff eebohnen mehr im Kaff eebohnenbehälter.Wenn das Mahlwerk sehr laut wird, kann dies bedeuten, dass ein kleines, in den Kaff eebohnen enthaltenes Steinchen das Mahlwerk blockiert hat.	Kaff eebohnenbehälter auff üllen.Wenden Sie sich an den Kundendienst.
BITTE ENTKALKEN! Zeigt	an, dass der Kaff cc-vollautomat mit Kalk verkrustet ist.	Das Entkalkungsprogramm muss so schnell wie möglich durchgeführt werden (siche 6.2.5, Seite 26 und 27).
TÜRK SCHLIESSEN! Die Servicetur ist off en. Die Servicetur schliessen.Sollte sich die Servicetur nicht schließen lassen, so vergewissern Sie sich, dass die Brüheinheit korrekt eingesetzt ist (siche 6.1.2, Seite 21, 22 und 23).
BRÜHEINHEIT EINSETZEN!	Wahrscheinlich wurde vergessen, die Brüheinheit nach erfolgter Reinigung wieder in dem Kaff ccvollautomatne einzusetzen.	Die Brüheinheit einsetzen, (siche 6.1.2, Seite 21, 22 und 23).
ALARM! Das Innere des Automaten ist sehr verschmutzt.		Das Innere des Automaten sorg fältig reinigen (siehe 6.1.1, Seite 21). Wenn nach erfolgter Reinigung der Kaff ccvollautomat noch immer die Meldung anzeigt, wenden Sie sich bitte an den Kundendienst.

Störungstabelle

Wenn das Gerät nicht ordnungsgemäß funktioniert, bedeutet das nicht unbedingt, dass es defekt ist. Versuchen Sie eventuell, das Problem selbst zu lösen. Verständigen Sie den Kundendienst, wenn die nachstehenden Ratschläge keine Abhilfe verschaff en.

STÖRUNG URSACHE ABHILFE
Der Kaff ee ist nicht heiß. Die	Tassen wurden nicht vorgewärmt.	Die Tassen vorwärmen, indem Sie sie mit warmem Wasser ausspülen (siche 5.2.2, Seite 11: "Tipps für heißeren Kaff cc").
	Die Brüheinheit ist zu kalt.	Vor der Kaff cezubereitung die Brüheinheit mit dem Spülprogramm aufheizen (siehe 6.2.6, Seite 28).
Der Kaff cc hat wenig Crema.	Der Kaff cc ist zu grob gemahlen.	Den Knopf für die Mahlgrad-einstellung eine Position gegen den Uhrzeigersinn drehen (siehe 5.2.4, Seite 14).
	Die Kaff eemischung ist nicht geeignet.	Eine für Kaff cevollautomaten geeignete Kaff eemischung verwenden.
Der Kaff cc tritt zu langsam aus.	Der Kaff cc ist zu fein gemahlen.	Den Knopf für die Mahlgrad-einstellung eine Position im Uhrzeigersinn drehen (siehe 5.2.4, Seite 14).
Der Kaff ee tritt zu schnell aus.	Der Kaff ee ist zu grob gemahlen.	Den Knopf für die Mahlgrad-einstellung eine Position gegen den Uhrzeigersinn drehen (siehe 5.2.4, Seite 14).
Der Kaff ee fließt nur aus einem der Ausgüsse des Kaff eeauslaufs.	Die Löcher der Ausgüsse sind verstopft.	Den angetrockneten Kaff ee mit einer Nadel entfernen (siehe 6.1.1, Seite 21, Abb. 24).

DE.34 DE.35

STÖRUNG URSACHE AB	HILFE
Wenn die Funktion oder gewählt ist, tritt kein Kaff ee, sondern Wasser aus dem Automaten heraus.	Das Kaff ccpulver könnte in dem Einfüllschacht stecken geblieben sein.	Das den Einfüllschacht verstopfende Kaff eepulver mit Hilfe eines Messers beseitigen (siehe Seite 16, Abb. 14). Dann die Brüheinheit und das Innere des Automaten reinigen (siehe 6.1.2, Seite 21, 22 und 23).
Bei Drücken der Taste Ein/Aus schaltet sich der Automat nicht ein.	Der Hauptschalter an der Geräterückseite ist nicht cingeschaltet oder der Netzstecker ist nicht eingesteckt.	Kontrollieren, dass der Hauptschalter in der I-Position ist, und dass das Netzkabel richtig in der Steckdose steckt.
Die Brühcinheit lässt sich zur Reinigung nicht herausnehmen.	Der Kaff ccvollautomat ist cingschaltet. Die Brüheinheit kann nur beim ausgeschaltetem Automat entnommen werden.	Gerät ausschalten und die Brühcinheit entnehmen (siche 6.1.2, Seite 21, Abb. 25).Achtung: Die Brüheinheit kann nur herausgenommen werden, wenn das Gerät aus geschaltet ist (mit Taste®). Falls Sie versuchen sollten, die Brühcinheit bei eingeschaltetem Kaff ccvollautomaten herauszunehmen,könnte diese ernst haft beschädigt werden.
Es wurde Kaff ccpulver verwendet (anstatt der Kaff cebohnen), und der Kaff eevollautomar gibt keinen Kaff ee ab.	Zuviel vor gemahlener Kaff ce wurde eingefüllt.	Die Brühcinheit entnehmen und das Innere des Automaten reinigen (siche 6.1.1 und 6.1.2, Seite 21, 22 und 23). Den Vorgang wiederholen und dabei maximal 2 gestrichenen Mcsslöff el Kaff ccpulver verwenden.
STÖRUNG	URSACHE	ABHILFE
Es wurde Kaffecpulver verwendet (anstatt der Kaffebohnen), und der Kaffeevollautomar gibt keinen Kaffee ab.	Der Drehknopf "Kaffecstärke / vorgemahlener Kaffee" wurde nicht in die Position ☐ oder ☑ gestellt und das Gerät hat sowohl den vorgemahlenen Kaffee als auch das vom Mahlwerk gemahlene Kaffeepulver benutzt.Der vorgemahlene Kaffee wurde bei ausgeschaltetem Automaten eingefüllt.	Das Innere des Automaten sorg fältig reinigen (siehe Seite 12). Den Vorgang wiederholen, dabei zuerst den Drehknopf "Kaffeestärke / vorgemahlener Kaffee" in die richtige Posirion stellen (☐ oder ☐, siehe 5.2.5, Seite 14).Die Brüheinheit entnehmen und das Innere des Automaten reinigen (siehe 6.1.1 und 6.1.2, Seite 21, 22 und 23). Den Vorgang bei eingeschaltetem Automaten wiederholen.
Der Kaffee tritt nicht aus den Ausgüssen des Kaffeeauslaufs, sondern seitlich aus der Servicetür heraus.	Die Öffnungen des Kaffeeauslaufs sind mit angetrocknetem Kaffee verstopft.Das innen an der Service tür befin dliche Schwenkfach ist blockiert und schwingt nicht.	Den angetrockneten Kaffee mit einer Nadel entfernen (siehe 6.1.1, Seite 21, Abb. 24).Das Schwenkfach sorgfältig reinigen, insbesondere in der Nähe der Scharniere, sodass diese beweglich bleiben.
Die Milch wird zu viel oder zu wenig aufgeschäumt.	Falsche Einstellung des Schiebers am Deckel des Milchbehälters.Wird die Milch zu wenig aufgeschäumt, ist der Milchbehälter evt. nicht richtig cingsetzt.	Mit dem Schieber am Deckel (Abb. 19, Seite 17) können Sie stufenlos einstellen, wie stark die Milch aufgeschäumt werden soll: 'CAPPUCCINO' (stark aufgeschäumt) oder 'CAFFELATTE' (wenig aufgeschäumt).Den Milchbehälter richtig einsetzen (Abb. 18, Seite 17).

9.1 Worauf Sie achten müssen

Überzeugen Sie sich, dass das Produkt vollständig und unbeschädigt ist. Sollten Sie Zweifel haben, benutzen Sie das Gerät nicht und wenden Sie sich an Fachpersonal, um das Problem zu klären.

Die Installation muss von einem qualifi zierten Techniker in • Übereinstimmung mit den aktuellen Richtlinien durchgeführt werden.

Halten Sie Kinder vom Verpackungsmaterial fern, da bestimmte Teile davon (Plastikbeutel, Polystyrol usw.) eine Gefahr für sie darstellen könnten.

Installieren Sie das Gerät nicht in einer Umgebung, in der die Temperatur auf 0 °C oder darunter absinken kann. Andernfalls könnte das Gerät durch gefrierendes Wasser beschädigt werden.

Vergewissern Sie sich, dass die Stromspannung in Ihrem Haus der Spannung entspricht, die auf dem Gerät selbst angegeben ist. Schließen Sie das Gerät an eine ordnungsgemäß gecrdete Netzsteckdose mit einer Nennstromstärke von mindestens 10 A an. Der Hersteller übernimmt keinerlei Haftung für mögliche Schäden oder Unfälle, die auf eine unzureichende Erdung der Stromversorgung zurückgehen.

Wenn die Netzsteckdose und der Netzstecker nicht zusammenpassen, lassen Sie die Netzsteckdose von Fachpersonal gegen eine passende austauschen.

Die Netzsteckdose muss nach den Installation erreichbar bleiben. Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungs- kabel.

Das Netzkabel an diesem Gerät darf nicht vom Kunden selbst ausgetauscht werden, da für einen Austausch Spezialwerkzeug erforderlich ist. Wenn das Kabel beschädigt ist oder aus anderen Gründen ausgetauscht werden muss, wenden Sie sich dazu unbedingt an ein autorisiertes Servicezentrum, um jedes Risiko auszuschließen.

Verwenden Sie für den elektrischen Anschluss ein Kabel des Typs • HIO5 VV-F, wie in der Tabelle unten angegeben:

Leitungen	Menge x Größe
230 V + ↓	3 x 1.0 mm ^2

• Bitte stellen Sie das Gerät möglichst umgehend wie in Abschnitt 6.2.2 (Seite 24) erläutert auf den Härtegrad des Wassers ein.

9.2 Einbauen

120 mm 150 mm 100 mm 80 mm 60 mm 40 mm 20 mm 10 mm

Bitte beachten Sie beim Einbau des Geräts die Mindestabmessungen. Legen Sie die Schienen an der Stellfl ä che im Hochschrank an.

10.1 Entsorgung Gerät und Verpackung

Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoff e verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden.

Die Verpackung des Gerätes ist wiederverwendbar. Verwender können sein:

- Pappc;

- Polyethylenfolie (PE);

- CFK-frcics Polystyrol (PS-Hartschaum).

Diese Werkstoff e sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzeit das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

10.2 Technische Daten

Auf der Datenplakette an der Seite des Geräts finden Sie den Anschlusswert, die erforderliche Spannung und die Frequenz.

1 Introduction 4

2 Description 5

3 Control panel 6
