GEBRUIKSAANWIJZING HI6271MV Atag

Het toestel-identifi catieplaatje bevindt zich aan de onderkant van het toestel. The appliance identifi cation card is located on the bottom of the appliance.

Plak hier het toestel-identifi catieplaatje. Stick the appliance identifi cation card here.

Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand. When contacting the service department, have the complete type number to hand.

Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart. You will find the addresses and phone numbers of the service organisation on the guarantee card.

gebruiksaanwijzing inductiekookplaat

Handleiding NL 3 - NL 36

EN

Manual EN 3 - EN 36

Gebruikte pictogrammen - Pictograms used

Belangrijk om te weten - Important information

Tip

Uw inductiekookplaat

	Inleiding	4
	Bedieningspaneel	5
	Beschrijving	6
Veiligheid
	Temperatuurbeveiliging	8
	Kookduurbegrenzing	8
Gebruik
	Werking van de aanraaktoetsen 9	9
	Inductiekoken
	Werking inductie 10
	Inductiegeluiden	10
	Pannen	11
Bediening
	Inschakelen en vermogen instellen 13	13
	Restwarmte-indicatie
	Boost 14
	Twee achter elkaar liggende kookzones 14
	HI8271MT Boost management 15
	Bridgen van de Vario inductiezones 15
	Uitschakelen	16
	Stand-by modus 16
	Eco stand-by modus 16
	Kinderslot	17
	Pauze 18
	Herkennen van een modus 18
	Timer / Kookwekker 19
	Geluidssignaal in- en uitschakelen 21
	Automatische pandetectie 21
	Automatische kookprogramma's 22
	Chef functie (HI9271MV) 22
	Gezond koken 27
	Kookstanden	28
Onderhoud
	Reinigen	30
Storingen
	Algemeen	31
	Storingstabel	31
Technische gegevens
		33
Milieuaspecten
	Afvoeren toestel en verpakking	36

Inleiding

Deze inductiekookplaat is ontworpen voor de echte kookliefhebber. Koken op een inductiekookplaat heeft een aantal voordelen. Het is comfortabel, omdat de kookplaat snel reageert en ook op een zeer laag vermogen is in te stellen. Dankzij het hoge vermogen gaat het aan de kook brengen zeer snel. De ruime afstanden tussen de kookzones maken het koken ook comfortabel.

Koken op een inductiekookplaat verschilt met koken op een traditioneel toestel. Inductiekoken maakt gebruik van een magnetisch veld om warmte op te wekken. Dit betekent dat u niet zomaar een willekeurige pan kunt gebruiken. Het hoofdstuk pannen geeft u hierover meer informatie.

Voor optimale veiligheid is de inductiekookplaat uitgerust met meerdere temperatuurbeveiligingen en een restwarmtesignalering die aangeeft welke kookzones nog heet zijn.

In deze handleiding staat beschreven op welke manier u de inductie-kookplaat zo optimaal mogelijk kunt benutten. Naast informatie over de bediening treft u ook achtergrondinformatie aan die van dienst kan zijn bij het gebruik van dit product. Tevens zijn kooktabellen en onderhoudstips opgenomen.

Lees eerst de gebruiksaanwijzing geheel en aandachtig door voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig voor latere raadpleging.

De handleiding dient bovendien als referentie voor de servicedienst. Plak daarom het los bijgeleverde gegevensplaatje in het daarvoor bestemde kader, achter in de handleiding. Het gegevensplaatje bevat alle informatie die de servicedienst nodig heeft om adequaat op uw vragen te reageren.

Veel kookplezier!

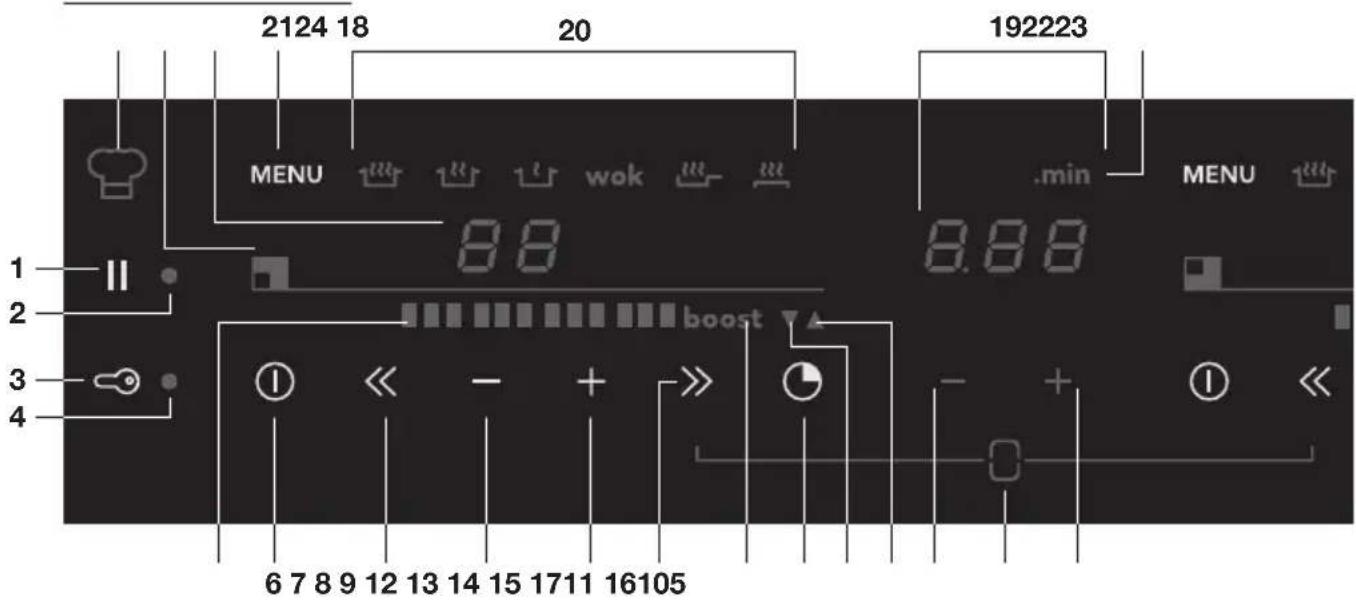

Bedieningspaneel

1. Pauzetoets
2. Pauze-indicatie
3. Kinderslot-/Eco stand-by toets
4. Kinderslot-indicatie/Eco stand-by indicatie
5. Standen-indicatie in blokjes
6. Aan-/uittoets
7. Vermogen versneld verlagen
8. Vermogen verlagen
9. Vermogen ophogen
10. Vermogen versneld ophogen
11. Boost
12. Timer-/kookwekkertoets
13. Kookwekkerindicatie
14. Timerindicatie
15. Tijd verlagen toets
16. Tijd ophogen toets
17. 'Minuten achter de punt' indicatie
18. Timer/kookwekker
19. Menutoets
20. Standen-indicatie
21. Kookzone aanduiding

22. Chef functie

23. Bridge functie (koppelt twee kookzones aan elkaar tot één grote zone die met één slider te bedienen is)

24. Menufuncties (zie pagina 22-27; 'Automatische kookprogramma's')

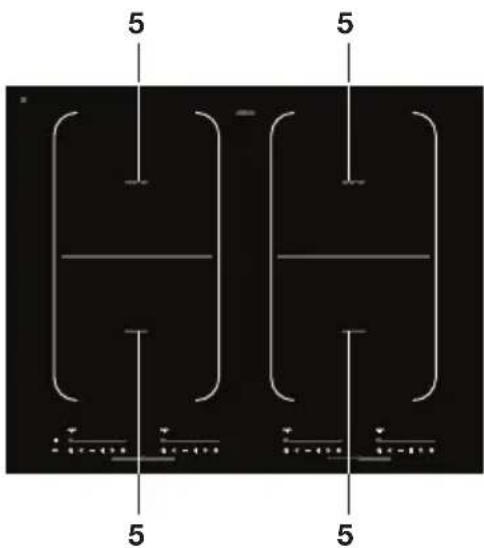

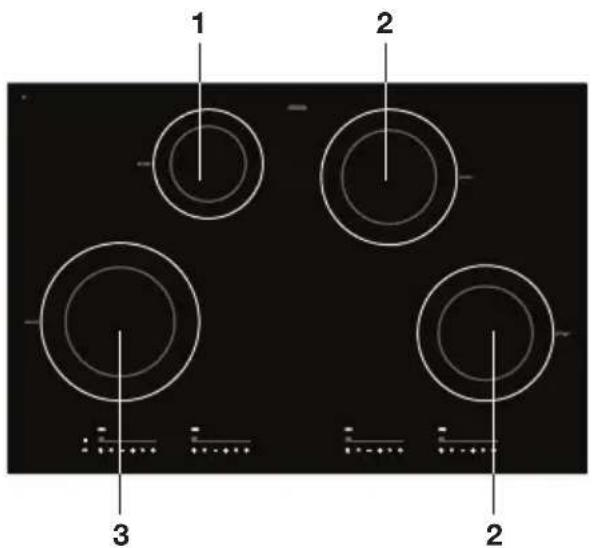

Beschrijving

HI3271MV HI6271MV / HI6272MV

HI6271M / HI6271MI

1. Kookzone ∅145 2,2 kW
2. Kookzone ∅180 3,0 kW
3. Kookzone ∅210 3,7 kW
4. Kookzone ∅260 3,7 kW
5. Vario zone 180 x 220 mm 3,7kW (koppelbare zones)

HI7271IM

HI8271MT

HI9271M

Lees voor gebruik eerst de separate veiligheidsinstructies!

Temperatuurbeveiliging

- Elke kookzone is voorzien van een sensor. Deze sensor controleert ononderbroken de temperatuur van de bodem van de kookpan en van de onderdelen van de kookplaat om elk risico op oververhitting, bij bijvoorbeeld een drooggekookte pan, te vermijden. Bij een te hoge temperatuur wordt het vermogen van de kookzone/kookplaat automatisch verlaagd of schakelt de kookzone/kookplaat helemaal uit.

Kookduurbegrenzing

• Als een kookzone gedurende een ongebruikelijk lange tijd aan is, wordt deze automatisch uitgeschakeld.
• Afhankelijk van het gekozen kookvermogen wordt de kookduur als volgt begrensd:

Kookstand De kookzone wordt automatisch uitgeschakeld na:
1 en 2 9 uur
3, 4 en 5 5 uur
6, 7 en 8 4 uur
9 3 uur
10 2 uur
11 en 12 1 uur
Chef functie 9 uur

Als bovengenoemde tijd verstreken is schakelt de kookzone automatisch uit.

Kookstand De kookzone wordt automatisch naar stand 12 geschakeld na:

boost 10 minuten

Werking van de aanraaktoetsen

Het bedienen van de kookplaat door middel van de aanraaktoetsen is even wennen als u andere bediening gewend bent. Leg uw vingertoppen plat op de toetsen voor het beste effect. U hoeft niet hard te drukken.

De aanraaksensoren zijn zodanig ingesteld dat deze alleen reageren op de druk en het formaat van vingertoppen. De kookplaat is niet te bedienen met andere voorwerpen en zal bijvoorbeeld niet inschakelen als uw huisdier over de kookplaat loopt.

Inductiekoken

Geen warmteverlies en de handgrepen blijven koud bij inductiekoken.

Inductiekoken is snel

- In het begin zult u verrast zijn door de snelheid van het toestel. Vooral het op een hogere stand aan de kook brengen gaat zeer snel. Om overkoken of droogkoken te voorkomen, kunt u er het beste altijd bij blijven.

Het vermogen past zich aan

- Bij inductiekoken wordt alleen dat deel van de zone benut waar de pan op staat. Gebruikt u een kleine pan op een grote zone, dan zal het vermogen zich aanpassen aan de diameter van de pan. Het vermogen zal dus kleiner zijn en het zal langer duren voordat het gerecht in de pan aan de kook is.

• Zandkorreltjes kunnen krasjes veroorzaken die niet meer te verwijderen zijn. Zet daarom alleen pannen met een schone bodem op het kookvlak en til pannen altijd op als u ze verplaatst.
• Gebruik de kookplaat niet als werkvlak.
• Kook altijd met het deksel op de pan om energieverlies te voorkomen.

Werking inductie

De spoel (1) in de kookplaat (2) wekt een magnetisch veld (3) op. Door een pan met een ijzeren bodem (4) op de spoel te plaatsen ontstaat in de panbodem een inductiestroom.

In het toestel wordt een magnetisch veld opgewekt.

Door een pan met een ijzeren bodem op een kookzone te plaatsen ontstaat in de panbodem een inductiestroom. Deze inductiestroom wekt warmte op in de panbodem.

Comfortabel

De elektronische regeling is nauwkeurig en eenvoudig in te stellen. Op de laagste stand kunt u bijvoorbeeld chocolade direct in de pan smelten of ingrediënten bereiden die u gewoonlijk au bain marie verwarmt.

Snel

Door het hoge vermogen van de inductiekookplaat gaat het aan de kook brengen erg snel. Het doorkoken kost evenveel tijd als koken op een andere kookplaat.

Schoon

De kookplaat is eenvoudig te reinigen. Doordat de kookzones niet heter worden dan de pan zelf, kunnen voedselresten niet inbranden.

Veilig

De warmte wordt opgewekt in de pan zelf. De glasplaat wordt niet warmer dan de pan. Hierdoor blijft de kookzone een stuk koeler dan die van bijvoorbeeld een keramische kookplaat of een gasbrander. Na het wegnemen van een pan is de kookzone snel afgekoeld.

Inductiegeluiden

Tikkend geluid

Een licht tikkend geluid wordt veroorzaakt door de vermogensverdeling van de voorste en de achterste zone. Ook bij lage kookstanden kan een zacht tikkend geluid optreden.

Pan maakt geluid

De pannen kunnen geluid maken tijdens het koken. Dit wordt veroorzaakt door de doorstroming van de energie van de kookplaat naar de pan. Met name bij een hoge kookstand is dit normaal bij bepaalde pannen. Het is niet schadelijk voor de pan of de kookplaat.

Pannen

Ventilator maakt geluid

Om de levensduur van de elektronica te vergroten, is het apparaat voorzien van een ventilator. Als u het apparaat intensief gebruikt, wordt de ventilator ingeschakeld en hoort u een zoemend geluid. Ook nadat u het apparaat heeft uitgeschakeld, kan de ventilator nog geluid maken.

Automatische inschakelfunctie

Wanneer de automatisch inschakel functie (APD) actief is, is een tikkend geluid waarneembaar ook als de zone niet in gebruik is.

Pannen voor inductiekoken

Inductiekoken stelt eisen aan de kwaliteit van de pannen.

Let op

• Pannen waarmee al eerder op een gaskookplaat is gekookt, zijn niet meer geschikt voor inductiekoken.
• Gebruik alleen pannen die geschikt zijn voor elektrisch- en inductiekoken met:

▶een dikke bodem van minimaal 2,25 mm;
▶een vlakke bodem.

- Het beste zijn pannen met het "Class Induction" keurmerk.

Tip

Met een magneet kunt u zelf controleren of uw pannen geschikt zijn.

Wanneer de magneet wordt aangetrokken, is de pan geschikt.

Geschikt Ongeschikt
Speciale roestvrijstalen pannen Aardewerk
Class Induction Roestvrijstaal
Solide geëmailleerde pannen Porselein
Geëmailleerde gietijzeren pannen Koper
	Kunststof
	Aluminium

Voor de automatische kookprogramma's wordt geadviseerd om de pannen te gebruiken die door ATAG worden aanbevolen (zie www.atagservice.nl).

Let op

Wees voorzichtig met dunne plaatstaal geëmailleerde pannen:

• op een hoge stand kan het emaille er afspringen wanneer de pan te droog is;
• door het hoge vermogen kan de panbodem gemakkelijk kromtrekken.

Let op

Gebruik nooit pannen met een vervormde bodem. Een holle of bolle bodem kan de werking van de oververhittingsbeveiliging belemmeren. Het toestel kan dan te warm worden waardoor de glasplaat kan barsten en de panbodem kan smelten. Schade, ontstaan door het gebruik van ongeschikte pannen of droogkoken, valt buiten de garantie.

Minimale pandiameter

De minimale diameter van de panbodem bedraagt 12 cm. Het beste resultaat bereikt u door een pan te nemen met dezelfde diameter als de kookzone. Bij te kleine pannen schakelt de kookzone niet in.

Snelkookpannen

Inductiekoken is zeer geschikt voor het koken in snelkookpannen. De kookzone reageert zeer snel, waardoor de snelkookpan ook snel op druk komt. Zodra u een kookzone uitschakelt, stopt het kookproces direct.

Inschakelen en vermogen instellen

Het vermogen is in te stellen in 12 standen. Daarnaast is er nog een 'boost' stand.

1. Plaats een pan op het midden van een kookzone.
2. Druk op de sleuteltoets. Er klinkt een enkel geluidssignaal.
3. Druk op de aan-/uittoets van de gewenste kookzone. In de display verschijnt een knipperende ‘-’ en er klinkt een enkel geluidssignaal. Wanneer u geen verdere actie onderneemt, schakelt de kookzone na 10 seconden vanzelf uit.
4. Stel met de + of - toets, of de << of >> toets de gewenste stand in. De kookplaat start automatisch in de ingestelde stand (als er een pan gedetecteerd wordt).

Drukt u de eerste keer op de + of - toets, dan verschijnt stand 6.
Drukt u de eerste keer op de >> toets dan verschijnt stand 12 + 'boost'. Dit is de 'boost' stand en deze kunt u gebruiken om een korte tijd op heel hoog vermogen te koken (zie pagina 14).
Drukt u de eerste keer op de << toets dan verschijnt stand 1.

Tips

• Met de + of - toets kunt u de stand stapsgewijs ophogen of verlagen. Drukt u op de << of de >> toets, dan kunt u de stand versneld ophogen of verlagen.
• U kunt de << , - , + of >> toets ingedrukt houden om sneller het gewenste vermogen in te stellen.

Pandetectie

Indien de kookplaat na het instellen van een kookvermogen geen (ijzerhoudende) pan detecteert, zal het display blijven knipperen en de kookzone blijft koud. Indien er binnen 1 minuut geen (ijzerhoudende) pan geplaatst wordt, schakelt de kookzone automatisch uit (zie ook pagina 11 en 12; “Pannen”).

Restwarmte-indicatie

Na gebruik van een kookzone kan de gebruikte zone nog een tijd heet blijven. Zolang de kookzone heet is, blijft er een 'H' in de display staan.

Boost

De ‘boost’ functie kunt u gebruiken om gedurende een korte tijd (maximaal 10 minuten) op het hoogste vermogen te koken. Na het verstrijken van de maximale boosttijd wordt het vermogen verlaagd naar stand 12.

Boost inschakelen

1. Zet een pan op een kookzone en schakel de kookzone in.
2. Druk direct na inschakeling een keer op de >> toets. In de display verschijnt stand 12 en 'boost'.

- Staat een zone al ingesteld op een bepaalde stand en wilt u deze op de 'boost' stand zetten, dan kunt u dit doen door meerdere keren op de >> toets of de + toets te drukken.

De boost functie uitschakelen

De boost functie is ingeschakeld, in de display is stand 12 en 'boost' zichtbaar.

1. Druk op de << of - toets.
   In de display verschijnt een lagere stand.

Of:

1. Druk op de aan-/uittoets van de kookzone die u wilt uitschakelen. Er klinkt een enkel geluidssignaal en de display dooft. De kookzone is nu helemaal uit.

Twee achter elkaar liggende kookzones (m.u.v. HI8271MT)

• Twee kookzones die achter elkaar liggen beïnvloeden elkaar. Wanneer deze kookzones tegelijk ingeschakeld zijn, wordt het vermogen automatisch verdeeld. De eerst ingestelde kookzone houdt te allen tijde de ingestelde stand. De stand die maximaal ingesteld kan worden voor de voor- of achterliggende kookzone die later wordt bijgeschakeld, hangt dus af van de stand van de eerste kookzone. Wanneer u de maximale combinatie van kookstanden heeft bereikt, gaat de laatst ingestelde stand knipperen en wordt automatisch verlaagd naar de hoogst mogelijke stand.
• Twee naast elkaar liggende kookzones beïnvloeden elkaar niet. U kunt beide kookzones op een hoge stand instellen.
• Indien de vario zones gebridged zijn kunnen deze niet op boost gezet worden en kunnen de menufuncties niet gebruikt worden.

De zones die samen op een fase zitten beinvloeden elkaar. De verdeling van de zones is hiernaast aangegeven.

• Van de kookzones die samen op 1 fase aangesloten zijn kan er maximaal 1 op boost gezet worden. De eerst ingestelde boost zal blijven staan.
• Indien alle drie de zones op 1 fase worden ingeschakeld is boost niet mogelijk.

Bridgen van de Vario inductiezones

De Vario inductiezones kunnen aan elkaar gebridged (gekoppeld)worden. Hierdoor ontstaat 1 grote zone die gebruikt kan worden voor bijv. een grote vispan.

- Indien de vario zones gebridged zijn kunnen deze niet op boost gezet worden en kunnen de menufuncties niet gebruikt worden.

Gebruik een (vis)pan die ten minste een van de vario zones in het midden bedekt.

Bridge functie inschakelen

1. Zet de grote pan op beide kookzones zodat deze beide goed bedekt zijn.
2. Schakel de voorste kookzone in.
3. Houd (gedurende een aantal seconden) twee toetsen gelijktijdig ingedrukt: druk eerst de << toets van de achterste vario zone in en druk meteen daarna de >> toets van de voorste vario zone erbij in.
   'BR' verschijnt in de display van de achterste zone. Daarna kunt u met de voorste zone bediening voor beide zones een kookstand instellen.
4. Stel met de + of - toets, of de << of >> toets van de voorste zone de gewenste stand in. Beide zones worden verhit in de ingestelde stand.

Bridge functie uitschakelen

1. Druk gelijktijdig op de >> toets van de voorste vario zone en de << toets van de achterste vario zone om de stand 'bridge' uit te schakelen.
   De voorste zone gaat verder op de in bridge functie ingestelde stand.

Of:

1. Druk op de aan-/uittoets van de kookzone die u wilt uitschakelen. Er klinkt een enkel geluidssignaal en de display dooft. De kookzone is nu helemaal uit.

Uitschakelen

Eén kookzone uitschakelen

Druk op de aan-/uittoets van de kookzone die u wilt uitschakelen.

Er klinkt een enkel geluidssignaal en de display dooft.

- Indien alle kookzones op deze manier uitgeschakeld zijn staat de kookplaat automatisch in stand-by modus (zie ook 'stand-by modus').

Alle kookzones tegelijk uitschakelen

Druk kort op de sleuteltoets om alle kookzones gelijktijdig uit te schakelen.

Er klinkt een enkel geluidssignaal. Naast de sleuteltoets blijft een rood lampje langzaam aan en uit gaan.

- De kookplaat staat nu in de eco stand-by modus (zie ook 'eco stand-by modus').

Stand-by modus

In stand-by modus is de kookplaat uitgeschakeld. U kunt naar de stand-by modus schakelen vanuit eco stand-by modus, of door alle afzonderlijke kookzones uit te schakelen.

Vanuit de stand-by modus kunt u direct beginnen met koken door op de aan-/uittoets van de gewenste kookzone te drukken.

De kookplaat vanuit eco stand-by modus naar stand-by modus schakelen

Het rode lampje naast de sleuteltoets blijft langzaam aan en uit gaan.

- Druk kort op de sleuteltoets om naar stand-by modus te schakelen. Er klinkt een enkel geluidssignaal. Alle lampjes op de kookplaat zijn uit.

Eco stand-by modus

In eco stand-by modus is de kookplaat uitgeschakeld en verbruikt de kookplaat het minste energie.

De kookplaat kan naar eco stand-by modus geschakeld worden vanuit de stand-by modus en wanneer er nog kookzones actief zijn.

Wist u dat

De kookplaat in eco stand-by modus minder dan 0,5 W verbruikt.

Dit is nog minder dan in de stand-by modus van de kookplaat.

De kookplaat naar eco stand-by modus schakelen

- Druk kort op de sleuteltoets.

Er klinkt een enkel geluidssignaal. De eco stand-by modus is actief, het rode lampje naast de sleuteltoets blijft langzaam aan en uit gaan.

Vanuit de eco stand-by modus kunt u niet meteen beginnen met koken. Hiervoor moet de kookplaat eerst naar stand-by modus geschakeld worden.

Wist u dat

Na 30 minuten in de stand-by modus schakelt de kookplaat automatisch naar eco stand-by modus om onnodig energieverbruik te voorkomen.

Kinderslot

U kunt de kookplaat met het kinderslot vergrendelen. Onbedoeld inschakelen van de kookzones wordt hiermee voorkomen.

De kookplaat naar kinderslot schakelen

1. Druk gedurende 2 seconden op de sleuteltoets.

Er klinkt een dubbel geluidssignaal. Alle toesten zijn nu inactief behalve de sleuteltoets. De kookplaat schakelt eerst naar eco stand-by modus en dan door naar de kinderslot modus. Het rode lampje brandt constant.

1. Druk nogmaals 2 seconden op de sleuteltoets om de kookplaat van het kinderslot te halen.

Er klinkt een enkel geluidssignaal. De kookplaat is nu in stand-by modus. Het rode lampje naast de sleuteltoets is uit.

Tip

Zet de kookplaat in de kinderslot modus voordat u de kookplaat gaat reinigen om te voorkomen dat deze per ongeluk inschakelt.

Wist u dat

Wanneer de kookplaat op het kinderslot staat, deze net zo weinig energie verbruikt als in de eco stand-by modus.

Pauze

Met de pauze functie kunt u de gehele kookplaat tijdens het koken gedurende 5 minuten 'op pauze' zetten. U kunt de kookplaat zo gedurende een korte tijd, op een veilige manier alleen laten of schoonmaken, zonder instellingen te verliezen.

De kookplaat naar pauze modus schakelen

• Druk éénmaal op de pauzetoets.
  Er klinkt een dubbel geluidssignaal, de kookzones gaan uit en het rode lampje naast de pauzetoets knippert.
  Eventueel ingestelde timers/kookwekkers staan stil.
  ▶Alle kookzones worden automatisch uitgeschakeld.
  Alle toetsen zijn inactief behalve de sleuteltoets en de pauzetoets. Ook de aan-/uittoetsen van de afzonderlijke kookzones blijven actief, echter deze reageren met een vertraging van twee seconden zodat u het bedieningspaneel kunt schoonmaken.

• Indien u binnen 5 minuten nogmaals op de pauzetoets drukt, zullen de gepauzeerde kookprocessen hervatten.
  Er klinkt een dubbel geluidssignaal, de kookplaat hervat de instellingen zoals deze voor de pauze ingesteld zijn.

- Indien u binnen 5 minuten geen verdere actie onderneemt: Worden alle actieve kookzones automatisch uitgeschakeld. Daarna blijft de pauzetoets nog 25 minuten knipperen om aan te geven dat de kookprocessen door de pauze modus zijn beëindigd. Na 25 minuten schakelt de kookplaat automatisch van pauze modus naar eco stand-by modus.

Herkennen van een modus

De stand-by modus	Er brandt geen enkel lampje.
De eco stand-by modus	Het rode lampje naast de sleuteltoets blijft langzaam aan en uit gaan.
De kinderslot modus	Het rode lampje naast de sleuteltoets brandt constant.
De pauze modus	Het rode lampje naast de pauzetoets knippert.

Timer / Kookwekker

De timer-/kookwekkertoets van elke kookzone heeft twee functies:

De timerfunctie De kookwekkerfunctie
Deze functie is te herkennen aan het rode pijltje naar boven.	Deze functie is te herkennen aan het rode pijltje naar beneden.
In de timerfunctie loopt de tijd op.	In de kookwekkerfunctie telt de tijd af.
De timer is niet te koppelen aan een kookzone.	De kookwekker is te koppelen aan een kookzone. Dit houdt in dat de kookzone uitschakelt als de ingestelde tijd afgelopen is.
De timerfunctie schakelt na het drukken op de timer-/ kookwekkertoets na 3 seconden vanzelf in als u niets doet.	De kookwekkerfunctie is te bereiken vanuit de timerfunctie door op de rode + of - toets te drukken.

Let op

• Per set van twee kookzones (voor en achter) is één timer/kookwekker beschikbaar. In geval van een eventuele 5e kookzone (type HI8271MT, HI9271M) heeft de 5e kookzone een eigen timer/kookwekker.
• De timer/kookwekker kan per set van twee kookzones slechts aan één van beide kookzones gekoppeld worden.
• De timer-/kookwekkerfunctie kan ook gebruikt worden zonder een bijbehorende kookzone te activeren.

De timer inschakelen

1. Druk éénmaal op de timer-/kookwekkertoets van de kookzone.
   De display van de timer licht op en u ziet drie nullen knipperen. Daar onder verschijnt een + en -.

2. Als u geen tijd instelt met de + of - toets gaat na 3 seconden automatisch de timer lopen. De timer loopt tot maximaal 9 uur en 59 minuten.
   Het rode pijltje naar boven licht op en de tijd loopt op.

3. Druk nogmaals op de timer-/kookwekkertoets om deze uit te schakelen.

De kookwekker inschakelen

1. Druk éénmaal op de timer-/kookwekkertoets van de kookzone.
2. Druk op de + of - toets om van de timerfunctie naar de kookwekkerfunctie te schakelen. Daarna kunt met de + toets de gewenste kookduur instellen. Vervolgens kunt u met de - toets de ingestelde tijd aanpassen. Het rode pijltje naar beneden licht op. De tijd telt af.
3. Druk nogmaals op de timer-/kookwekkertoets om deze weer uit te schakelen.

Let op

• De kookwekker is gekoppeld aan de kookzone indien de bijbehorende kookzone ingeschakeld is. De kookwekker stopt zodra de pan wordt verwijderd en gaat verder als de pan wordt teruggeplaatst.
• Indien de kookwekker gekoppeld is aan een kookzone zal de kookzone uitschakelen nadat de ingestelde tijd verstreken is. Het kookwekkeralarm gaat af en geeft gedurende een kwartier in afnemende mate een geluidssignaal, terwijl '0.00' en het rode pijltje naar beneden blijven knipperen. Druk nogmaals op de timer-/kookwekkertoets van de kookzone waarvan het rode pijltje naar beneden knippert, of verwijder de pan van de zone om het kookwekkeralarm weer uit te schakelen.

De kookduur instellen

• Schakel de kookwekker in.

Toets Stappen van x per toetsaanraking	Tijdsduur
+ x = 1 minuut 0.00 tot ...
- x = 10 seconden 5.00 - 0.00
- x = 30 seconden 9.00 - 5.00
- x = 1 minuut ... tot 9.00

Na 9 minuten en 0 seconden ('9.00') verschijnt boven het display het woord '.min' en tellen de minuten verder op achter de punt.

Tip

U kunt de + of - toets ingedrukt houden om sneller de gewenste kookduur in te stellen.

Geluidssignaal in- en uitschakelen

1. Druk tweemaal op de meest linker aan-/uittoets.
2. Houd daarna tegelijkertijd de << toets en de + toets ingedrukt totdat u een geluidssignaal hoort.
   Het geluidssignaal is nu uitgeschakeld voor alle toetsbedieningen, behalve bij de pauzetoets en de sleuteltoets. Let wel: het kookwekker alarm en het geluidssignaal bij foutmeldingen zijn niet uit te schakelen.
3. Gebruik dezelfde toetscombinatie om het geluid weer in te schakelen.

Automatische pandetectie in- en uitschakelen

Als er, na het inschakelen van de kookplaat, een pan op een inactieve kookzone geplaatst wordt licht de corresponderende bediening op en kan deze direct bedient worden (zonder de aan-/uittoets te bedienen). Als de kookzone niet binnen 10 seconden ingeschakelt wordt gaat deze weer uit en kan vervolgens weer geactiveerd worden door de pan te verwijderen en opnieuw te plaatsen of door gebruik te maken van de aan-/uittoets.

Deze functie is standaard actief, maar kan ook uitgeschakelt worden. Dit gebeurd door de kookplaat uit te schakelen en 'menu' (6) en 'aan-/uittoets' (21) van de linker bediening 5 sec. te bedienen. Op de displays verschijnd dan 'APd OFF'. Door de handeling te herhalen wordt de functie weer geactiveerd en verschijnd 'APd On' in de display.

Automatische kookprogramma's

Uw kookplaat is voorzien van 6 automatische kookprogramma's. De eventuele eindtijd van een automatisch kookprogramma kunt u zelf instellen met behulp van de kookwekkerfunctie (zie pagina 19). De kookprogramma's zijn gebaseerd op gangbare hoeveelheden. De tabellen zijn bedoeld als richtlijn, door de ruime marges kunt u het gerecht naar uw eigen wensen aanpassen.

Een automatisch kookprogramma instellen

De kookzone is ingeschakeld.

• Druk op de menutoets.
Een reeks van 6 iconen licht op (7 iconen bij de HI9271MV), waarvan 1 icoon feller dan de anderen.
- Druk nogmaals op de menutoets, of houd de menutoets ingedrukt om naar de volgende menufunctie te gaan.
Het gekozen kookprogramma start automatisch na 3 seconden. Een 'A' van 'automatisch' verschijnt in de display.

Indien er een automatisch kookprogramma actief is, kunt u met de volgende toetsen terugkeren naar het handmatige kookproces:

$$ < < , +, -, > >. $$

Let op

Bij de 'Vario' toestellen zijn de kookprogramma's en boost functie niet werkzaam indien de zones gebridged zijn of de chef functie actief is.

Chef functie (HI9271MV)

De ‘Chef functie’ activeert alle zones bij inschakeling. De rechter zones in stand 1, de middelste in stand 7 en de linker in stand 12. ‘Ch’ verschijnt in de display van de achterste zones. Daarna kunt u met de voorste zone bediening voor beide zones een andere kookstand instellen.

Met deze functie kan gekookt worden zonder gebruik te maken van de vermogensbediening, maar door middel van het verschuiven van pannen over de verschillende zones.

Deze functie kan alleen ingeschakeld worden als de kookplaat niet in gebruik is, om deze functie in te schakelen dienen eerst alle zones te worden uitgeschakeld.

Met de meeste linker menu toets kan de functie worden geselecteerd. door de menu toets loslaten wanneer chef- indicatie (24) oplicht.

Uitschakelen chef functie (HI9271MV)

1. Door middel van de eco-slot toets (3) schakelt de gehele kookplaat uit.
2. Met de aan/uit toetsen (6): Hiermee wordt de chef functie uitgeschakeld, alle zones gaan uit. De displays lichten op van de zones waar een pan op staat indien de APD is ingeschakeld.
3. Door de meest linker menu toets (21), naast de chef indicatie te bedienen wordt de chef functie beëindigd, actieve zones en timers blijven actief. Niet gebruikte zones worden uitgeschakeld.
4. De chef functie schakelt automatisch uit als er 10 minuten geen pan op de kookplaat heeft gestaan.

Tijdens chef functie is alleen de oplopende timer beschikbaar.

(Aan)kookfunctie\*/\*\*

Brengt de inhoud van de pan aan de kook (100 °C) en houdt deze aan de kook. Er klinkt een geluidssignaal als de inhoud aan de kook is of als het gerecht moet worden toegevoegd. Deze functie werkt alleen met deksel op de pan.

Gerecht Aantal	personen	Hoeveelheid Pan Zone De pan vullen tot:			(begin kookproces)
Gekookte aardappelen	1 - 3 200 - 5	500 g Steelpan (∅ 200)		∅ 145 / HI8271MT ∅ 180	1,0 l incl. aardappelen
	3 - 5 500 - 8	500 g Lage pan (∅ 200) ∅ 180 1,5 l incl. aardappelen
	3 - 5 500 - 8	500 g Hoge pan (∅ 200) ∅ 180 1,5 l incl. aardappelen
	6 - 8 1000 -	1400 g Hoge pan (∅ 200) ∅ 210 / Vario 2,5 l incl. aardappelen
	9 - 15 1500	- 2200 g Grote pan (∅ 240) ∅ 260 3,5 l incl. aardappelen
	9 - 15 1500	- 2200 g Grote pan (∅ 240) ∅ 260 dubbel 3,5 l incl. aardappelen
Gekookte (harde) groenten	1 - 3 150 - 2	50 g Steelpan (∅ 200)		∅ 145 / HI8271MT ∅ 180	1,0 l incl. groenten
	3 - 4 300 - 5	500 g Lage pan (∅ 200) ∅ 180 1,5 l incl. groenten
	3 - 4 300 - 5	500 g Hoge pan (∅ 200) ∅ 180 1,5 l incl. groenten
	4 - 6 500 - 7	50 g Hoge pan (∅ 200) ∅ 210 / Vario 2,5 l incl. groenten
	6 - 8 750 - 9	500 g Grote pan (∅ 240) ∅ 260 3,5 l incl. groenten
	6 - 8 750 - 9	500 g Grote pan (∅ 240) ∅ 260 dubbe 3,5 l incl. groenten
Eieren	2 - 6 2 - 6 eieren	Steelpan (∅ 200)		∅ 145 / HI8271MT ∅ 180	1,0 l incl. eieren
	8 - 12	8 - 12 eieren	Lage pan (∅ 200)	∅ 180	1,5 l incl. eieren
Rijst	1	100 g	Steelpan (∅ 200)	∅ 145 / HI8271MT ∅ 180	1,0 l alleen water ^1)
	2 - 4 200 - 4	500 g Lage pan (∅ 200) ∅ 180 1,5 l	alleen water		^1)
	2 - 4 200 - 4	500 g Hoge pan (∅ 200) ∅ 180 1,5 l	alleen water		^1)
	4 - 5 400 - 5	500 g Hoge pan (∅ 240) ∅ 210 / Vario 2,0 l alleen water			^1)
Pasta	1 - 2 100 - 2	500 g Lage pan (∅ 200) ∅ 180 1,0 l	alleen water		^1)
	2 - 3 200 - 3	500 g Hoge pan (∅ 200) ∅ 210 / Vario 2,0 l alleen water			^1)
	4 - 6 400 - 6	500 g Grote pan (∅ 240) ∅ 260 3,0 l	alleen water		^1)
	4 - 6 400 - 6	500 g Grote pan (∅ 240) ∅ 260 dubbe	3,5 l alleen water		^1)

1) Na het geluidssignaal kan de rijst of pasta worden toevoegd.

* Deze functie werkt het best met pannen die door ATAG worden geadviseerd (zie hiervoor www.atagservice.nl).
** Deze menufuncties werken het best als ze worden opgestart aan het begin van het kookproces.

Sudderfunctie\*

De temperatuur van het gerecht wordt constant tegen het kookpunt (90 °C - 95 °C) aangehouden. De sudderstand werkt het beste met een deksel op de pan. Dikkere gerechten moeten elke 15 minuten omgeroerd worden. De maximale suddertijd is 8 uur, tenzij er met behulp van een timer een kortere tijd ingesteld is.

Gerecht Hoeveelheid +/- Pan Zone
Saus of soep	1 I	Lage pan (∅ 200)	∅ 145 / HI8271MT ∅ 180
	1 I Lage pan (∅ 200) ∅ 180
	1,5 I Hoge pan (∅ 200) ∅ 180
	1 I Lage pan (∅ 200) ∅ 210 / Vario
	1,5 I Hoge pan (∅ 200) ∅ 210 / Vario
	2,5 I Grote pan (∅ 240) ∅ 260
	2.5 I Grote pan (∅ 240) ∅ 260 dubbel

Warmhoudfunctie\*

De temperatuur van het gerecht wordt automatisch op een constante temperatuur van 70 °C - 75 °C gehouden. De warmhoudstand werkt het beste met een deksel op de pan. Grotere hoeveelheden en dikkere gerechten moeten af en toe geroerd worden. De maximale warmhoudtijd is 8 uur, tenzij er met behulp van een timer een kortere tijd ingesteld is.

Gerecht Aantal	personen	Hoeveelheid +/-	Pan Zone
Alle gerechten	1 1000 g	Steelpan (∅ 200)		∅ 145 / HI8271MT ∅ 180
	2 - 3 1500	g Lage pan (∅ 200) ∅ 180
	4 2000 g	Hoge pan (∅ 200) ∅ 180
	4 2000 g	Hoge pan (∅ 200) ∅ 210 / Vario
	8 4000 g	Grote pan (∅ 240) ∅ 260
	8 4000 g	Grote pan (∅ 240) ∅ 260 dubbel

* Deze functie werkt het best met pannen die door ATAG worden geadviseerd (zie hiervoor www.atagservice.nl).

wok

Wokfunctie\*/\*\*

De wokstand zorgt voor een optimale woktemperatuur, zowel voor de olie als voor het wokken. Na het geluidssignaal is de pan op temperatuur, de olie kan in de pan en daarna het gerecht.

Gerecht Aantal	personen	Maximale hoeveelheid vlees of vis / groente	Pan Zone
Vlees, vis, groenten	1 - 2 300 g	/ 300 g Wokpan		∅ 145 / HI8271MT ∅ 180
	1 - 2 300 g	/ 300 g	Wokpan ∅ 180
	3 - 4 600 g	/ 600 g Wokpan ∅ 210 / Vario
	3 - 4 600 g	/ 600 g Wokpan ∅ 260
	1 - 2 300 g	/ 300 g Wokpan ∅ 260	dubbel

Braadfunctie\*/\*\*

De braadstand zorgt voor een optimale braadtemperatuur.

Na het geluidssignaal is de pan op temperatuur. De olie of boter kan in de pan en daarna het gerecht.

Gerecht Aantal	personen	Hoeveelheid Pan	Zone
Vlees, vis	1 - 2 150 -	200 g Koekenpan		∅ 145 / HI8271MT∅ 180
	2 - 3	200 - 400 g Koekenpan	∅ 180
	4 - 5 400 -	500 g Koekenpan	∅ 210 / Vario
	5 - 6 500 -	600 g Koekenpan	∅ 260
	5 - 6 500 -	600 g Koekenpan	∅ 260 dubbel

* Deze functie werkt het best met pannen die door ATAG worden geadviseerd (zie hiervoor www.atagservice.nl).
** Deze menufuncties werken het best als ze worden opgestart aan het begin van het kookproces.

Grillfunctie\*/\*\*

De grillstand zorgt voor een optimale grilltemperatuur. Er klinkt een geluidssignaal als de pan op temperatuur is.

Gerecht Aantal	personen	Hoeveelheid Pan Zone
Vlees, vis, groenten	1 - 2 100 -	200 g Grill pan / plaat	∅ 145 / HI8271MT ∅ 180
	2 - 3	200 - 300 g Grill pan / plaat ∅ 180
	3 - 4 300 -	400 g Grill pan / plaat ∅ 210 / Vario
	4 - 6 400 -	600 g Grill pan / plaat ∅ 260
	4 - 6 400 -	600 g Grill pan / plaat ∅ 260 dubbel

Gezond koken

Rookpunt van verschillende oliesoorten

Om gezond te bakken, adviseert Atag om de oliesoort af te stemmen op de baktemperatuur. Elke oliesoort heeft een ander rookpunt waarbij giftige gassen vrijkomen. In onderstaande tabel ziet u de rookpunten van verschillende oliesoorten.

Olie Rookpunt °C
Extra vierge olijfolie 160 °C
Boter 177 °C
Kokosolie 177 °C
Raapzaadolie 204 °C
Vierge olijfolie 216 °C
Zonnebloemolie 227 °C
Maisolie 232 °C
Arachideolie 232 °C
Olijfolie 242 °C
Rijstolie	255 °C

* Deze functie werkt het best met pannen die door ATAG worden geadviseerd (zie hiervoor www.atagservice.nl).
** Deze menufuncties werken het best als ze worden opgestart aan het begin van het kookproces.

Kookstanden

Het onderstaande overzicht is uitsluitend bedoeld als leidraad, omdat de instelwaarde afhankelijk is van de hoeveelheid en samenstelling van het gerecht en de pan.

Gebruik 'boost' en stand 11 en 12 voor:

• snel aan de kook brengen;
- slinken van bladgroenten
• verhitten van olie en vet;
- onder druk brengen van een snelkookpan;
- wokken.

Gebruik stand 9 en 10 voor:

• aanbraden van vlees;
- bakken van vis;
- bakken van omeletten;
- bakken van gekookte aardappelen;
- frituren.

Gebruik stand 7 en 8 voor:

• bakken van dikke pannenkoeken;
• bakken van dik, gepaneerd vlees;
• uitbakken van spek of bacon;
• bakken van rauwe aardappelen;
• bakken van wentelteefjes;
• bakken van gepaneerde vis;
• doorkoken pasta;
• bakken en garen van dun vlees;
• aanbraden groot vlees.

Gebruik stand 4 t/m 6 voor:

• doorkoken;
• ontdooien van harde groenten;
• bakken en garen van dikker vlees;
• stomen.

Gebruik stand 1 t/m 3 voor:

• trekken van bouillon;
• pocheren;
• warmhouden;
• bereiden van stoofvlees;
• smoren van groenten;
• smelten van chocolade;
• smelten van kaas.

Reinigen

Tip

Schakel, voordat u met schoonmaken begint, eerst het kinderslot in.

Dagelijkse reiniging

• Hoewel overgekookt voedsel niet kan inbranden verdient het aanbeveling de kookplaat direct na gebruik schoon te maken.
• Voor de dagelijkse reiniging kunt u het beste een mild reinigingsmiddel en een vochtige doek gebruiken.
• Nadrogen met keukenpapier of een droge doek.

Hardnekkige vlekken

• Ook hardnekkige vlekken zijn met een mild reinigingsmiddel, bijvoorbeeld afwasmiddel, te verwijderen.
• Verwijder waterkringen en kalkresten met schoonmaakazijn.
• Metaalsporen (ontstaan door schuiven van pannen) zijn vaak lastig te verwijderen. Hiervoor zijn speciale middelen verkrijgbaar.
• Verwijder overgekookte voedselresten met een glasschraper. Ook gesmolten kunststof en suiker kunt u verwijderen met een glasschraper.

Nooit gebruiken

• Gebruik nooit schuurmiddelen. Deze veroorzaken krasjes waarin zich kalk en vuil ophopen.
• Gebruik ook nooit scherpe voorwerpen, zoals staalwol en schuursponsjes.

Algemeen

Indien u een barstje of scheurtje (hoe klein ook) op de glasplaat ziet, schakel dan de kookplaat onmiddellijk uit, neem direct de stekker van de kookplaat uit het stopcontact, verbreek de (automatische) zekering(en) in de meterkast of zet de schakelaar in de meterkast op nul bij een vaste aansluiting. Neem vervolgens contact op met de servicedienst.

Storingstabel

Wanneer u twijfelt over de goede werking van uw inductiekookplaat betekent dit niet automatisch dat er een defect is. Controleer in elk geval de volgende punten in onderstaande tabel of kijk voor meer informatie op de website ‘www.atagservice.nl’.

Symptoom Mogelijke oorzaak	Oplossing
Bij het in werking stellen verschijnen er tekens in de displays.	Dit is de standaard opstartroutine.	Normale werking.
De ventilatie blijft nog enkele minuten doorwerken nadat de kookplaat is uitgeschakeld.	Afkoeling van de kookplaat. Normale werking.
De kookplaat geeft bij de eerste kookbeurten een lichte geur af.	Opwarmen nieuw toestel. Dit is	normaal en verdwijnt na enkele keren koken. Ventileer de keuken.
U hoort een licht tikkend geluid op uw kookplaat.	Dit wordt veroorzaakt door de vermogensverdeling van de voorste en de achterste zone. Ook bij lage kookstanden kan een zacht tikkend geluid optreden.	Normale werking.
De kookpannen maken lawaai tijdens het koken.	Dit wordt veroorzaakt door de doorstroming van de energie van de kookplaat naar de kookpan.	Bij een hoge kookstand is dit normaal bij bepaalde pannen. Dit is niet schadelijk voor de pannen of de kookplaat.
Nadat u een kookzone heeft ingeschakeld blijft de display knipperen.	De gebruikte kookpan is niet geschikt voor koken op inductie of heeft een diameter kleiner dan 12 cm.	Gebruik een goede pan (zie pagina 11 en 12).
Een kookzone stopt plotseling met de werking en er klinkt een signaal.	De ingestelde timertijd is voorbij.	Schakel het signaal uit door op de - of + toets van de timer te drukken.
De kookplaat werkt niet en er verschijnt niets in de display.	Geen stroomtoevoer door defecte voeding of foutieve aansluiting.	Controleer de zekering of de elektrische schakelaar (bij een toestel zonder stekker).
Bij het inschakelen van de kookplaat slaat de zekering van de installatie door.	Verkeerde aansluiting van de kookplaat.	Controleer de elektrische aansluiting.
In display verschijnt ‘br’ en de bediening reageert niet.	De bridge functie is ingeschakeld.	Schakel de bridge functie uit (zie pagina 15).
Foutcode F00. Het bedieningspaneel is vervuild of er ligt water op.		Bedieningspaneel schoonmaken.
Foutcode F0 t/m F6 en FC. De generator is defect. Neem contact op met de servicedienst.
Foutcode F7. De omgevingstemperatuur is niet goed.		Zet alle warmtebronnen in de omgeving van de kookplaat uit.
Foutcode F8 en F08. Toestel overhit. Het toestel laten afkoelen en opnieuw beginnen met koken.
Foutcode F9 en/of continu geluidssignaal.	Spanning te hoog en/of niet goed aangesloten.	Laat uw aansluiting wijzigen.
Foutcode F99. U hebt 2 of meer dere toetsen tegelijk bediend.		Bedien maar 1 toets tegelijk.
Foutcode FA. Spanning te laag.	Neem contact op met uw energiebedrijf.
Foutcode FAN. Luchtcirculatie niet goed. Zorg dat de beluchtingsgaten onderin de kookplaat open zijn.
Overige foutcodes. De generator is defect. Neem contact op met de servicedienst.

Technische gegevens
Deze toestellen voldoen aan alle relevante CE richtlijnen.

Kookplaattype HI6271	M HI6271MI HI6271MV HI6272MV
Inductie x x x x
Aansluiting 230V - 50Hz	230V - 50Hz 230V - 50Hz 230V - 50Hz
Aantal fasen 2 2 2 2
Max. vermogen kookzones
Linksmidden
Linksvoor 3,7 kW (∅210)	3,7 kW (∅210)	3,7 kW (180x220)	3,7 kW (180x220)
Linksachter 2,2 kW (∅145)	45) 2,2 kW (∅145)	3,7 kW (180x220)	3,7 kW (180x220)
Rechtsachter	3 kW (∅180)	3 kW (∅180)	3,7 kW (180x220)	3,7 kW (180x220)
Rechtsvoor	3 kW (∅180)	3 kW (∅180)	3,7 kW (180x220)	3,7 kW (180x220)
Aansluitwaarde
L1	3,7 kW	3,7 kW	3,7 kW 3,7 kW
L2	3,7 kW	3,7 kW	3,7 kW 3,7 kW
L3
Totale aansluitwaarde	7400 W	7400 W	7400 W	7400 W
(Inbouw)maten
Toestel breedte x diepte	644 x 522 mm	640 x 510 mm	644 x 522 mm	644 x 522 mm
Inbouwhoogte vanaf bovenkant werkblad	43 mm	50 mm	43 mm	43 mm
Zaagmaat breedte x diepte	560 x 490 mm	560 x 490 mm	560 x 490 mm	560 x 490 mm
Minimale afstand zaagmaat tot achterwand	40 mm	40 mm	40 mm	40 mm
Minimale afstand zaagmaat tot zijwand	40 mm	40 mm	40 mm	40 mm

Kookplaattype HI7271	M HI8271MT
Inductie x x
Aansluiting 230V - 50Hz	230V - 50Hz
Aantal fasen 2 2
Max. vermogen kookzones
Linksmidden 3,7 kW (∅260)
Linksvoor 3,7 kW (∅210)	3 kW (∅180)
Linksachter 2,2 kW (∅145)	3 kW (∅180)
Rechtsachter 3 kW (∅180)	3 kW (∅180)
Rechtsvoor 3 kW (∅180)	3 kW (∅180)
Aansluitwaarde
L1 3,7 kW	3,7 kW
L2 3,7 kW	3,7 kW
L3
Totale aansluitwaarde	7400 W	7400 W
(Inbouw)maten
Toestel breedte x diepte	774 x 522 mm	804 x 522 mm
Inbouwhoogte vanaf bovenkant werkblad	43 mm	46 mm
Zaagmaat breedte x diepte	750 x 490 mm	780 x 490 mm
Minimale afstand zaagmaat tot achterwand	40 mm	40 mm
Minimale afstand zaagmaat tot zijwand	40 mm	40 mm

Kookplaattype HI9271M HI9271MV HI3271MV
Inductie x x x
Aansluiting 230V - 50Hz 230V - 50Hz
Aantal fasen 3 3 1
Max. vermogen kookzones
Linksvoor 3,7 kW (∅260) 3,7 kW (180x220)
Linksachter 3 kW (∅180) 3,7 kW (180x220)
midden voor 3 kW (∅180) 3,7 kW (180x220)
midden achter	3 kW (∅180) 3,7 kW (180x220) 3,7 kW (180x220)
Rechtsvoor	3 kW (∅180) 3,7 kW (180x220)
Rechtsachter	3 kW (∅180) 3,7 kW (180x220)
Aansluitwaarde
L1	3,7 kW	3,7 kW	3,7 kW
L2	3,7 kW	3,7 kW
L3	3,7 kW	3,7 kW
Totale aansluitwaarde	11100 W	11100 W	3700 W
(Inbouw)maten
Toestel breedte x diepte	904 x 522 mm	904 x 522 mm	330 x 522 mm
Inbouwhoogte vanaf bovenkant werkblad	43 mm	43 mm 43 mm
Zaagmaat breedte x diepte	860 x 490 mm	860 x 490 mm	290 x 490 mm
Minimale afstand zaagmaat tot achterwand	40 mm	40 mm 40 mm
Minimale afstand zaagmaat tot zijwand	40 mm	40 mm 40 mm

Afvoeren toestel en verpakking

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
• CFK- vrij polystyreen (PS- hardschuim).

Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

CE

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.

Your induction hob

	Introduction	4
	Control panel 5
	Description	6

Safety instructions
