GEBRUIKSAANWIJZING ZBF 22450 SA ZANUSSI

Gebruiksaanwijzing 2

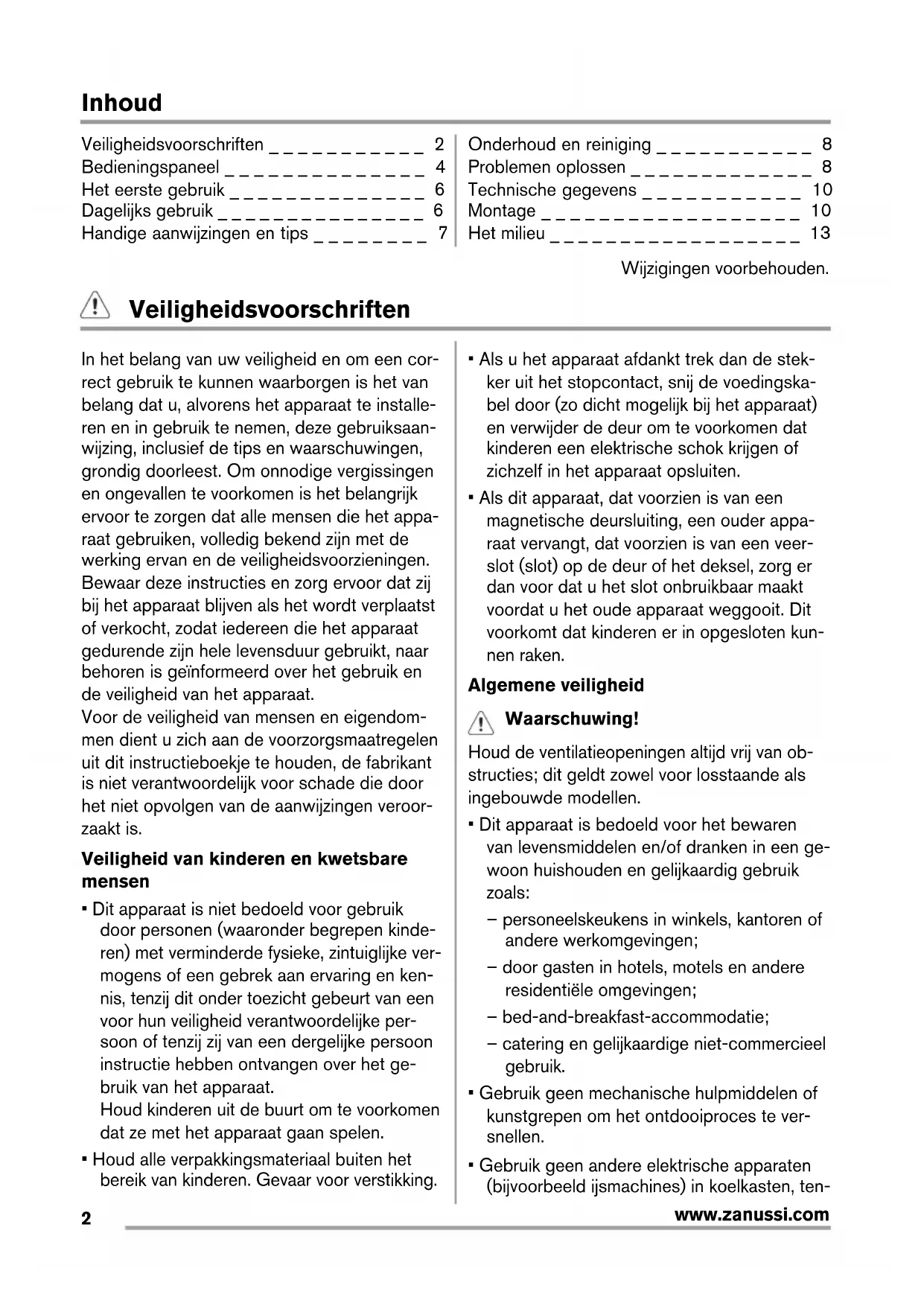

Benutzerinformation 37 Vriezer Freezer Congélateur Gefriergerät ZBF22450SAInhoud Veiligheidsvoorschriften _ _ _ _ _ _ _ _ _ _ _ 2 Bedieningspaneel _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4 Het eerste gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6 Dagelijks gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6 Handige aanwijzingen en tips _ _ _ _ _ _ _ _ 7 Onderhoud en reiniging _ _ _ _ _ _ _ _ _ _ _ 8 Problemen oplossen _ _ _ _ _ _ _ _ _ _ _ _ _ 8 Technische gegevens _ _ _ _ _ _ _ _ _ _ _ 10 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 10 Het milieu _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 13 Wijzigingen voorbehouden. Veiligheidsvoorschriften In het belang van uw veiligheid en om een cor- rect gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installe- ren en in gebruik te nemen, deze gebruiksaan- wijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het appa- raat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat. Voor de veiligheid van mensen en eigendom- men dient u zich aan de voorzorgsmaatregelen uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die door het niet opvolgen van de aanwijzingen veroor- zaakt is. Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinde- ren) met verminderde fysieke, zintuiglijke ver- mogens of een gebrek aan ervaring en ken- nis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke per- soon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het ge- bruik van het apparaat. Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.

• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.

• Als u het apparaat afdankt trek dan de stek- ker uit het stopcontact, snij de voedingska- bel door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat kinderen een elektrische schok krijgen of zichzelf in het apparaat opsluiten.

• Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder appa- raat vervangt, dat voorzien is van een veer- slot (slot) op de deur of het deksel, zorg er dan voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voorkomt dat kinderen er in opgesloten kun- nen raken. Algemene veiligheid Waarschuwing! Houd de ventilatieopeningen altijd vrij van ob- structies; dit geldt zowel voor losstaande als ingebouwde modellen.

• Dit apparaat is bedoeld voor het bewaren van levensmiddelen en/of dranken in een ge- woon huishouden en gelijkaardig gebruik zoals: – personeelskeukens in winkels, kantoren of andere werkomgevingen; – door gasten in hotels, motels en andere residentiële omgevingen; – bed-and-breakfast-accommodatie; – catering en gelijkaardige niet-commercieel gebruik.

• Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te ver- snellen.

• Gebruik geen andere elektrische apparaten (bijvoorbeeld ijsmachines) in koelkasten, ten-

www.zanussi.comzij ze voor dit doel goedgekeurd zijn door de fabrikant.

• Let op dat u het koelcircuit niet beschadigt.

• Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat, dit is een natuurlijk gas dat weliswaar milieuvrien- delijk is, maar ook uiterst ontvlambaar. Controleer of de onderdelen van het koelcir- cuit tijdens transport en installatie van het apparaat niet beschadigd zijn geraakt. Indien het koelcircuit beschadigd is: – open vuur en ontstekingsbronnen vermij- den – de ruimte waar het apparaat zich bevindt grondig ventileren

• Het is gevaarlijk om wijzigingen aan te bren- gen in de specificaties of dit product op eni- gerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een elektrische schok veroorzaken. Waarschuwing! Alle elektrische onder- delen (netsnoer, stekker, compressor) mo- gen om gevaar te voorkomen uitsluitend wor- den vervangen door een erkende onderhouds- dienst of gekwalificeerd onderhoudspersoneel.

1. Het netsnoer mag niet verlengd worden.

2. Verzeker u ervan dat de stekker niet

platgedrukt of beschadigd wordt door de achterkant van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit raken en brand veroorza- ken.

3. Verzeker u ervan dat u de stekker van

het apparaat kunt bereiken.

4. Trek niet aan het snoer.

5. Als de stekker los zit, steek hem dan

niet in het stopcontact. Dan bestaat er een risico op een elektrische schok of brand.

6. U mag het apparaat niet gebruiken zon-

der het afdekkapje (indien van toepas- sing) van het lampje.

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.

• Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig/nat zijn, dit kan uw huid beschadigen of vrieswonden veroorzaken.

• Stel het apparaat niet langdurig bloot aan di- rect zonlicht.

• De eventuele gloeilampen in dit apparaat zijn speciaal geselecteerd en uitsluitend bedoeld voor gebruik in huishoudelijke apparaten. De lampjes zijn niet geschikt voor de verlichting van ruimtes. Dagelijks gebruik

• Zet geen hete potten op de kunststof onder- delen in het apparaat.

• Bewaar geen brandbare gassen of vloeistof- fen in het apparaat, deze kunnen ontploffen.

• Zet geen levensmiddelen direct tegen de luchtopening in de achterwand. (Als het ap- paraat rijpvrij is)

• Diepgevroren voedsel mag niet opnieuw worden ingevroren als het eenmaal ontdooid is.

• Bewaar voorverpakte diepvriesproducten volgens de aanwijzingen van de fabrikant.

• U dient zich strikt te houden aan de aanbe- velingen van de fabrikant van het apparaat met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen.

• Leg geen koolzuurhoudende of mousseren- de dranken in de vriezer, deze veroorzaken druk op de fles die daardoor kan ontploffen, dit kan schade toebrengen aan het apparaat.

• IJslollies kunnen vrieswonden veroorzaken als ze rechtstreeks vanuit het apparaat ge- consumeerd worden. Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhouds- werkzaamheden verricht.

• Maak het apparaat niet schoon met metalen voorwerpen.

• Gebruik geen scherpe voorwerpen om ijs van het apparaat te krabben. Gebruik een kunststof schraper.

www.zanussi.comInstallatie Belangrijk! Voor de aansluiting van elektriciteit dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

• Pak het apparaat uit en controleer of er be- schadigingen zijn. Sluit het apparaat niet aan als het beschadigd is. Meld mogelijke be- schadigingen onmiddellijk bij de winkel waar u het apparaat gekocht heeft. Gooi in dat geval de verpakking niet weg.

• Wij adviseren u om 4 uur te wachten voor- dat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor.

• Rond het apparaat dient adequate luchtcir- culatie te zijn, anders kan dit tot oververhit- ting leiden. Om voldoende ventilatie te ver- krijgen de instructies met betrekking tot de installatie opvolgen.

• De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voor- komen dat hete onderdelen (compressor, condensator) aangeraakt kunnen worden en brandwonden veroorzaken.

• Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.

• Verzeker u ervan dat de stekker bereikbaar is nadat het apparaat geïnstalleerd is.

• Aansluiten op de drinkwatervoorziening (in- dien voorzien van een wateraansluiting). Onderhoud

• Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van on- derhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elektri- cien of competent persoon.

• Dit product mag alleen worden onderhouden door een erkend onderhoudscentrum en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen. Bescherming van het milieu Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in het koelcircuit en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het normale huishoudelijke afval. Het isolatie- schuim bevat ontvlambare gassen: het appa- raat moet weggegooid worden conform de van toepassing zijnde regels die u bij de lokale overheidsinstanties kunt verkrijgen. Voorkom beschadiging aan de koeleenheid, vooral aan de achterkant bij de warmtewisselaar. De ma- terialen die gebruikt zijn voor dit apparaat en die voorzien zijn van het symbool zijn recy- clebaar. Bedieningspaneel

Temperatuurregelaar Display

2. Lampje voor positieve of negatieve tempe-

3. Weergave temperatuur

4. Fast Freeze -controlelampje

Inschakelen Nadat u de stekker in het stopcontact heeft gestoken drukt u, als het display niet verlicht is, op de ON/OFF-schakelaar, het apparaat wordt ingeschakeld. Zodra het apparaat is ingeschakeld, verschij- nen de volgende signalen op het bedienings- paneel:

• De indicatie voor positieve of negatieve tem- peratuur zal positief zijn, dat geeft aan dat de temperatuur positief is

• het temperatuurcontrolelampje knippert, de achtergrond van het display is rood en er klinkt een zoemer. Druk op de Function-knop en de zoemer zal weerklinken (zie ook "Alarm overmatige tempe- ratuur"). Zet de thermostaatknop in de middelste stand, het apparaat wordt ingesteld om de volgende temperatuur te leveren: ongeveer -18°C in de vriezer. Functiemenu Elke keer als de functietoets wordt ingedrukt, worden de volgende functies met de klok mee geactiveerd:

• geen symbool: normale werking. Uitschakelen Het apparaat wordt uitgeschakeld door de AAN/UIT schakelaar langer dan 1 seconde in- gedrukt te houden. Daarna wordt het aftellen van de temperatuur van -3 -2 -1 weergegeven. Wanneer het apparaat wordt uitgeschakeld, gaat het display ook uit. Temperatuurregeling De temperatuur in het apparaat wordt gecon- troleerd door de thermostaatknop die bovenop de kast zit. Ga als volgt te werk om het apparaat in werk- ing te stellen:

• draai de knop met de klok mee om de maxi- male koude te verkrijgen

• draai de knop tegen de klok in om de mini- male koude te verkrijgen. De middelste stand is gewoonlijk de meest ge- schikte. De exacte instelling moet echter gekozen wor- den rekening houdend met het feit dat de tem- peratuur in het apparaat afhankelijk is van:

• de omgevingstemperatuur

• hoe vaak de deur geopend wordt

• de hoeveelheid voedsel die bewaard wordt

• de plaats van het apparaat. Fast Freeze Functie Om verse levensmiddelen in te vriezen, moet u de Fast Freeze functie inschakelen. Druk op de functietoets (indien nodig meerde- re malen) tot het bijbehorende pictogram ver- schijnt. Deze functie stopt automatisch na 52 uur.

www.zanussi.comHet is mogelijk om de functie op elk moment uit te schakelen door op de functietoets te drukken (zie "Functiemenu"). Alarm hoge temperatuur Een toename van de temperatuur in het vries- vak (bijvoorbeeld door stroomuitval) wordt aan- gegeven door:

• het knipperen van de temperatuur

• rode verlichting van het display

• de zoemer gaat af Wanneer de normale omstandigheden worden hersteld:

• het geluidssignaal gaat uit

• de temperatuurwaarde blijft knipperen

• de displayverlichting blijft rood. Als u op de functietoets drukt om het alarm uit te schakelen, verschijnt de hoogste tempera- tuur die in het vak bereikt is op het display gedurende enkele seconden. Hier stopt het knipperen en schakelt de ver- lichting over van rood op wit. Alarm open deur Als de deur langer dan 1 minuut heeft openge- staan klinkt er een geluidsalarm. Het alarm voor een geopende deur bestaat uit:

• knipperend alarmlampje deur open

• rood branden van display

• het geluid van de zoemer. Druk op de functietoets om het geluidsalarm uit te schakelen. Als de normale omstandigheden hersteld zijn (deur gesloten), wordt het geluidsalarm uitge- schakeld. Het eerste gebruik De binnenkant schoonmaken Voordat u het apparaat voor de eerste keer ge- bruikt, wast u de binnenkant en de interne ac- cessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van een nieuw product weg te nemen. Droog daarna grondig af. Belangrijk! Gebruik geen oplosmiddelen of schuurmiddelen. Deze beschadigen de lak. Dagelijks gebruik Levensmiddelen invriezen Het vriesvak is geschikt om levensmiddelen in te vriezen en diepgevroren levensmiddelen ge- durende een lange tijd te bewaren. Om levensmiddelen in te vriezen, activeert u de functie Fast Freeze minimaal 24 uur voordat u deze in het vriesvak legt. Leg de levensmiddelen in de twee bovenste vakken. De maximumhoeveelheid levensmiddelen die in 24 uur kunnen worden ingevroren, is aangege- ven op het typeplaatje , een label dat zich aan de binnenkant van het apparaat bevindt. Het diepvriesproces duurt 24 uur: voeg gedu- rende deze periode geen andere levensmidde- len aan het vriesvak toe. Na 24 uur, wanneer het diepvriesproces is vol- tooid, schakelt u terug naar de gewenste tem- peratuur (zie "Temperatuurregeling"). Het bewaren van ingevroren voedsel Als u het apparaat voor het eerst of na een pe- riode dat het niet gebruikt is inschakelt, moet u het apparaat minstens 12 uur op de Fast Free- ze-instelling laten werken voordat u er produc- ten in plaatst. Als er grote hoeveelheden voedsel bewaard moeten worden, alle laden en korven uit het apparaat verwijderen en het voedsel op de koelschappen zetten, hiermee verkrijgt u het beste resultaat. Waarschuwing! Zorg ervoor dat het voedsel de beladingslimiet, die op de zijkant van het bovenste gedeelte is vermeld, niet overschrijdt (indien van toepassing)

www.zanussi.comBelangrijk! In het geval van onbedoelde ontdooiing, bijvoorbeeld als de stroom langer is uitgevallen dan de duur die op de kaart met technische kenmerken onder "tijdsduur" is vermeld, moet het ontdooide voedsel snel geconsumeerd worden of onmiddellijk bereid worden en dan weer worden ingevroren (nadat het afgekoeld is). Ontdooien Diepgevroren of ingevroren voedsel kunt, voor- dat het gebruikt wordt, in het koelvak of op ka- mertemperatuur laten ontdooien, afhankelijk van de hoeveelheid tijd die hiervoor nodig is. Kleine stukken kunnen zelfs rechtstreeks vanuit de vriezer gekookt worden als ze nog bevroren zijn: in dat geval zal de bereiding iets langer duren. Het maken van ijsblokjes Dit apparaat is uitgerust met een of meer bla- den voor het maken van ijsblokjes. Vul deze bladen met water en zet ze dan in het vriesvak. Belangrijk! Gebruik geen metalen instrumenten om de laden uit de vriezer te halen. Koude accumulators De vriezer is uitgerust met minstens een koude accumulator die de bewaartijd verlengt in geval van een stroomonderbreking of stroomuitval. Handige aanwijzingen en tips Tips voor het invriezen Om u te helpen om het beste van het invries- proces te maken, volgen hier een paar belang- rijke tips:

• de maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden. is vermeld op het typeplaatje;

• het invriesproces duurt 24 uur. Voeg gedu- rende deze periode niet meer in te vriezen voedsel toe;

• vries alleen vers en grondig schoongemaak- te levensmiddelen van uitstekende kwaliteit in;

• bereid het voedsel in kleine porties voor, zo kan het snel en volledig worden ingevroren en zo kunt u later alleen die hoeveelheid la- ten ontdooien die u nodig heeft;

• wikkel het voedsel in aluminiumfolie of plas- tic en zorg ervoor dat de pakjes luchtdicht zijn;

• leg vers, nog niet ingevroren voedsel niet te- gen het al ingevroren voedsel, om te voorko- men dat dit laatste warm wordt;

• smalle pakjes zijn makkelijker op te bergen dan dikke; zout maakt voedsel minder lang houdbaar;

• water bevriest, als dit rechtstreeks uit het vriesvak geconsumeerd wordt, kan het aan de huid vastvriezen;

• het is aan te bevelen de invriesdatum op elk pakje te vermelden, dan kunt u zien hoe lang het al bewaard is; Tips voor het bewaren van ingevroren voedsel Om de beste resultaten van dit apparaat te verkrijgen, dient u:

• verzeker u ervan dat de commercieel inge- vroren levensmiddelen op geschikte wijze door de detailhandelaar werden opgeslagen;

• zorg ervoor dat de ingevroren levensmidde- len zo snel mogelijk van de winkel naar uw vriezer gebracht worden;

• de deur niet vaker te openen of open te laten staan dan strikt noodzakelijk

• als voedsel eenmaal ontdooid is, bederft het snel en kan het niet opnieuw worden inge- vroren;

• bewaar het voedsel niet langer dan de door de fabrikant aangegeven bewaarperiode.

www.zanussi.comOnderhoud en reiniging Let op! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken. Het koelcircuit van dit apparaat bevat koolwaterstoffen; onderhoud en herladen mag alleen uitgevoerd worden door bevoegde technici. Periodieke reiniging Het apparaat moet regelmatig worden schoon- gemaakt:

• maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.

• controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat ze schoon zijn en vrij van restjes zijn.

• spoel ze af en maak ze grondig droog. Belangrijk! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet. Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reinigingsproducten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het oppervlak beschadigen en een sterke geur achterlaten. Maak de condensor (zwart rooster) en de com- pressor op de achterkant van het apparaat schoon met een borstel of stofzuiger. Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik bespa- ren. Belangrijk! Zorg ervoor dat u het koelsysteem niet beschadigt. Veel normaal verkrijgbare keukenreinigers be- vatten chemicaliën die de kunststoffen die in dit apparaat gebruikt zijn kunnen aantasten/be- schadigen. Daarom wordt het aanbevolen de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje afwas- middel. Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact. Het ontdooien van de vriezer Het vriesvak van dit model is een "no-frost"-ty- pe. Dit betekent dat zich in het vriesvak geen ijs vormt als deze in bedrijf is, noch tegen de wanden noch op de levensmiddelen. Het voorkomen van ijsvorming wordt gereali- seerd door een continue circulatie van koude lucht in het vak, die aangedreven wordt door een automatisch geregelde ventilator. Periodes dat het apparaat niet gebruikt wordt Als het apparaat gedurende lange tijd niet ge- bruikt wordt, neem dan de volgende voorzorgs- maatregelen:

• trek de stekker uit het stopcontact

• verwijder al het voedsel,

• Ontdooi het apparaat (indien nodig) en toe- behoren en maak alles schoon

• laat de deur/deuren op een kier staan om de vorming van onaangename luchtjes te voor- komen. Als uw apparaat aan blijft staan, vraag dan ie- mand om het zo nu en dan te controleren, om te voorkomen dat het bewaarde voedsel be- derft, als de stroom uitvalt. Problemen oplossen Waarschuwing! Voordat u storingen opspoort, de stekker uit het stopcontact trekken. Het opsporen van storingen die niet in deze handleiding vermeld zijn, dient te worden verricht door een gekwalificeerd technicus of competent persoon.

www.zanussi.comProbleem Mogelijke oorzaak Oplossing Het apparaat werkt niet. Het controlelampje knip- pert niet. Het apparaat is uitgeschakeld. Schakel het apparaat in. De stekker zit niet goed in het stopcontact. Steek de stekker goed in het stop- contact. Het apparaat krijgt geen stroom. Er is geen spanning op het stopcon- tact. Sluit een ander elektrisch apparaat aan op het stopcontact. Neem contact op met een gekwalifi- ceerd elektricien. Het controlelampje knip- pert. Het apparaat werkt niet goed. Neem contact op met een gekwalifi- ceerd elektricien. Het alarmlampje knippert. De temperatuur in de vriezer is te hoog. Zie "Alarm hoge temperatuur" De compressor werkt con- tinu. De temperatuur is niet goed inge- steld. Stel een hogere temperatuur in. De deur is niet goed gesloten. Zie 'De deur sluiten'. De deur werd te vaak geopend. Laat de deur niet langer geopend dan noodzakelijk. De temperatuur van het voedsel is te hoog. Laat het voedsel afkoelen tot kamer- temperatuur voordat u het bewaart. De kamertemperatuur is te hoog. Verlaag de kamertemperatuur. De temperatuur in de vrie- zer is te laag. De temperatuurregelaar is niet goed ingesteld. Stel een hogere temperatuur in. De functie Fast Freeze is ingescha- keld. Raadpleeg "Fast Freeze -functie". De temperatuur in de vrie- zer is te hoog. De temperatuurregelaar is niet goed ingesteld. Impostare una temperatura inferiore. Er worden veel producten tegelijk bewaard. Bewaar minder producten tegelijk. Producten zijn te dicht op elkaar geplaatst. Bewaar de producten op een manier die een koude luchtcirculatie moge- lijk maakt. Er is te veel rijpvorming. Het product is niet goed verpakt. Verpak het op de juiste manier. De temperatuurregelaar is niet goed ingesteld. Stel een hogere temperatuur in. De deur sluiten

1. Maak de afdichtingen van de deur schoon.

2. Stel de deur, indien nodig, af. Raadpleeg

dichtingen. Neem contact op met de klan- tenservice.

www.zanussi.comTechnische gegevens Afmetingen van de uitsparing Hoogte 1780 mm Breedte 560 mm Diepte 550 mm Tijdsduur 21 h Spanning 230-240 V Frequentie 50 Hz De technische gegevens staan op het typepla- tje aan de linker binnenkant in het apparaat en op het energielabel. Montage Let op! Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de "veiligheidsinformatie" aandachtig door, alvorens het apparaat te installeren. Opstelling Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld is op het typeplaatje van het apparaat: Klimaat- klasse Omgevingstemperatuur SN +10°C tot + 32°C N +16°C tot + 32°C ST +16°C tot + 38°C T +16°C tot + 43°C Aansluiting op het elektriciteitsnet Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje overeenko- men met de stroomtoevoer in uw huis. Dit apparaat moet worden aangesloten op een geaard stopcontact. De netsnoerstekker is voorzien van een contact voor dit doel Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in over- eenstemming met de geldende regels, raad- pleeg hiervoor een gekwalificeerd elektricien De fabrikant kan niet aansprakelijk gesteld wor- den als bovenstaande veiligheidsvoorschriften niet opgevolgd worden. Dit apparaat voldoet aan de EU-richtlijnen. Omkeerbaarheid van de deur De deur van het apparaat gaat naar rechts open. Als u wilt dat de deur naar links open gaat, ga dan als volgt te werk, voordat u het apparaat installeert:

Maak de bovenste pen los en verwijder de afstandhouder.

Verwijder de bo- venste pen en de deur.

Zet de afstand- houder en de boven- ste pen vast.

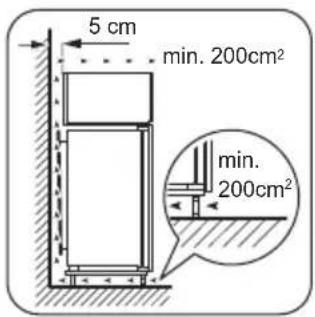

www.zanussi.comVentilatievereisten De luchtstroom ach- ter het apparaat moet voldoende zijn. 5 cm min. 200cm

Het apparaat installeren Let op! Zorg ervoor dat het aansluitsnoer niet klem zit. Ga als volgt te werk:

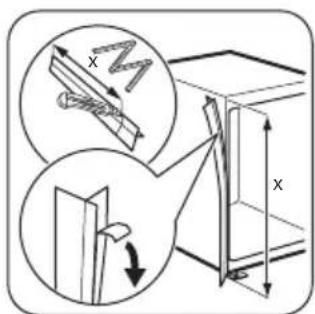

Knip indien nodig de zelfklevende af- dichtstrip op maat en bevestig het op het apparaat zoals aange- geven op de afbeel- ding. 13mm Ø 2,5

Boor gaten in het apparaat met een boor van Ø 2,5 mm (max. door- dringdiepte 10 mm). Bevestig het vier- kante montagestuk aan het apparaat.

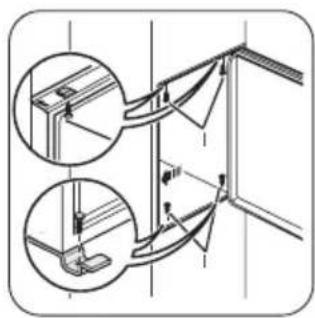

Installeer het apparaat in de nis. Duw het apparaat in de richting van de pij- len (1) totdat de meta- len strip op de boven- kant van het apparaat tegen het keukenmeu- bel aankomt. Duw het apparaat in de richting van de pij- len (2) tegen de kast aan de andere kant van het scharnier. 44mm 4mm

Stel het apparaat in de nis af. Zorg ervoor dat de afstand tussen het apparaat en de voorste rand van de kast 44 mm is. Het afdekplaatje voor het onderste scharnier (in de zak met accessoires) zorgt ervoor dat de afstand tussen het apparaat en het keukenmeubel cor- rect is. Zorg ervoor dat er een ruimte van 4 mm tussen het ap- paraat en de kast aanwezig is. Open de deur. Be- vestig het afdekpla- tje van het onderste scharnier op de juis- te plek.

Bevestig het appa- raat met 4 schroeven aan de nis.

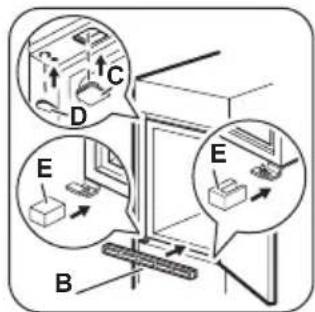

Verwijder het juiste onderdeel van de scharnierafdek- king (E). Verwijder onderdeel DX als het scharnier rechts staat, of onderdeel SX als het scharnier links staat.

Bevestig de afdek- plaatjes (C, D) aan de uitsteeksels en de ga- ten van de scharnie- ren. Installeer het ventila- tierooster (B). Bevestig de de afdek- plaatjes (E) op het scharnier. Ha Hb HdHc

Monteer onderdeel (Ha) aan de binnen- kant van het keuken- meubel.

Duw onderdeel (Hc) op onderdeel (Ha).

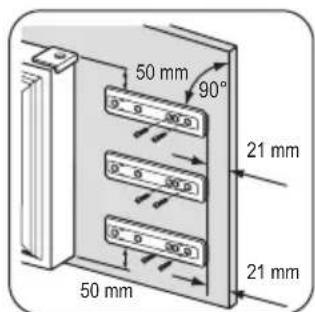

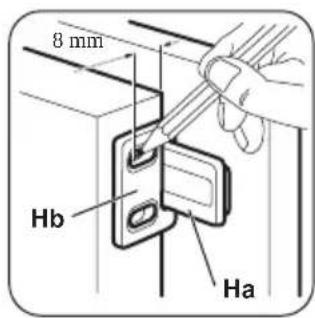

Zet de deur van het apparaat en de deur van het keukenmeubel open in een hoek van 90°. Plaats het kleine vier- kantje (Hb) in de gelei- der (Ha). Zet de deur van het apparaat en de keu- kenkastdeur tegen elk- aar en markeer de ga- ten.

Plaats het kleine vierkantje op de ge- leider terug en be- vestig het met de bijgeleverde schroe- ven. Lijn de keukenkast- deur en de deur van het apparaat uit met behulp van onder- deel Hb.

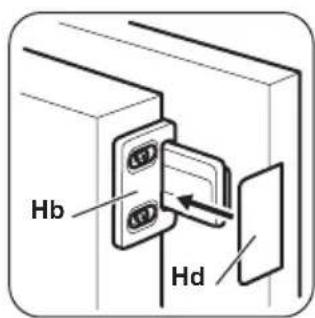

Duw onderdeel (Hd) op onderdeel (Hb). Voer een eindcontrole uit en verzeker u ervan dat:

• alle schroeven zijn aangedraaid.

• De magnetische afdichtstrip goed bevestigd is aan de kast. Belangrijk! Als de omgevingstemperatuur laag is (bijv. in de winter), wordt de omvang van het deurruber kleiner. De omvang van het deurrubber neemt toe wanneer de omgevingstemperatuur toeneemt.

www.zanussi.comHet milieu Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
