BEDIENUNGSANLEITUNG ZBF 22450 SA ZANUSSI

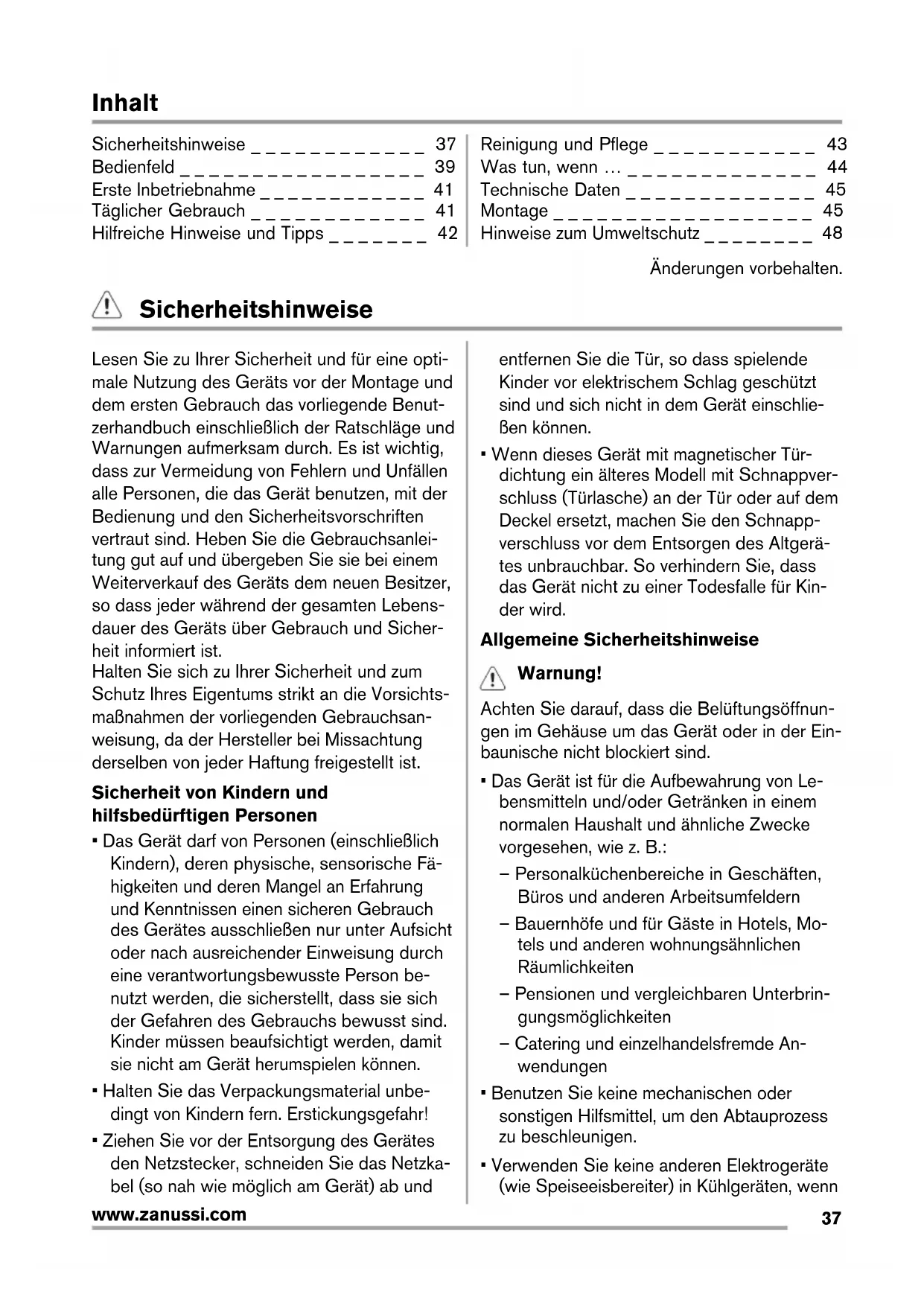

www.zanussi.comInhalt Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ 37 Bedienfeld _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 39 Erste Inbetriebnahme _ _ _ _ _ _ _ _ _ _ _ _ 41 Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _ 41 Hilfreiche Hinweise und Tipps _ _ _ _ _ _ _ 42 Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ 43 Was tun, wenn … _ _ _ _ _ _ _ _ _ _ _ _ _ 44 Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _ 45 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 45 Hinweise zum Umweltschutz _ _ _ _ _ _ _ _ 48 Änderungen vorbehalten. Sicherheitshinweise Lesen Sie zu Ihrer Sicherheit und für eine opti- male Nutzung des Geräts vor der Montage und dem ersten Gebrauch das vorliegende Benut- zerhandbuch einschließlich der Ratschläge und Warnungen aufmerksam durch. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Gebrauchsanlei- tung gut auf und übergeben Sie sie bei einem Weiterverkauf des Geräts dem neuen Besitzer, so dass jeder während der gesamten Lebens- dauer des Geräts über Gebrauch und Sicher- heit informiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichts- maßnahmen der vorliegenden Gebrauchsan- weisung, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist. Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fä- higkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person be- nutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbe- dingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzka- bel (so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschlie- ßen können.

• Wenn dieses Gerät mit magnetischer Tür- dichtung ein älteres Modell mit Schnappver- schluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnapp- verschluss vor dem Entsorgen des Altgerä- tes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kin- der wird. Allgemeine Sicherheitshinweise Warnung! Achten Sie darauf, dass die Belüftungsöffnun- gen im Gehäuse um das Gerät oder in der Ein- baunische nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung von Le- bensmitteln und/oder Getränken in einem normalen Haushalt und ähnliche Zwecke vorgesehen, wie z. B.: – Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumfeldern – Bauernhöfe und für Gäste in Hotels, Mo- tels und anderen wohnungsähnlichen Räumlichkeiten – Pensionen und vergleichbaren Unterbrin- gungsmöglichkeiten – Catering und einzelhandelsfremde An- wendungen

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.

• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn

www.zanussi.comsolche Geräte nicht ausdrücklich vom Her- steller für diesen Zweck zugelassen sind.

• Beschädigen Sie nicht den Kältekreislauf.

• Das Kältemittel Isobutan (R600a) im Kälte- kreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist. Achten Sie beim Transport und bei der Mon- tage des Gerätes darauf, nicht die Kompo- nenten des Kältekreislaufs zu beschädigen. Bei einer eventuellen Beschädigung des Kältekreislaufs: – Offene Flammen und Zündfunken vermei- den – Den Raum, in dem das Gerät installiert ist, gut lüften

• Technische und anderweitige Änderungen am Gerät sind gefährlich. Ein defektes Netz- kabel kann Kurzschlüsse und einen Brand verursachen und/oder zu Stromschlägen führen. Warnung! Elektrische Bauteile (Netzka- bel, Stecker, Kompressor) dürfen zur Ver- meidung von Gefahren nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert wer-

2. Vergewissern Sie sich, dass der Netz-

stecker nicht von der Geräterückseite eingeklemmt oder beschädigt wird. Ein eingeklemmter oder beschädigter Netz- stecker überhitzt und kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der Netz-

stecker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker niemals in

eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne

Lampenabdeckung (falls vorhanden) für die Innenbeleuchtung.

• Dieses Gerät ist schwer. Seien Sie vorsich- tig beim Transport.

• Entnehmen oder berühren Sie nie mit nas- sen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.

• Setzen Sie das Gerät nicht über eine länge- re Zeit direkter Sonneneinstrahlung aus.

• Die Leuchtmittel (falls vorhanden) in diesem Gerät sind Speziallampen, die nur für Haus- haltsgeräte geeignet sind! Sie eignen sich nicht zur Raumbeleuchtung. Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosions- gefahr.

• Legen Sie Lebensmittel nicht direkt vor den Luftauslass in der Rückwand. (Wenn es ein No-Frost-Gerät ist)

• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.

• Abgepackte Tiefkühlkost immer entspre- chend den Herstellerangaben aufbewahren.

• Die Lagerempfehlungen des Geräteherstel- lers sollten strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.

• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explo- sion führen und das Gerät beschädigen kann.

• Eis am Stiel kann Kälteverbrennungen verur- sachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird. Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzste- cker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metallge- genständen.

• Verwenden Sie keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät. Benutzen Sie einen Kunststoffschaber.

www.zanussi.comMontage Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Neh- men Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden um- gehend dem Händler, bei dem Sie es erwor- ben haben. Bewahren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stun- den stehen, bevor Sie es elektrisch anschlie- ßen, damit das Öl in den Kompressor zu- rückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.

• Das Gerät sollte zur Vermeidung von Ver- brennungen durch Berührung von heißen Bauteilen (Kompressor, Kondensator) mög- lichst mit der Rückseite gegen eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von Heiz- körpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zu- gänglich ist.

• Wenn ein Wasseranschluss vorgesehen ist, verbinden Sie das Gerät nur mit dem Trink- wasseranschluss. Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.

• Wenden Sie sich für Reparaturen und War- tung nur an Fachkräfte der autorisierten Kun- dendienststellen und verlangen Sie stets Original-Ersatzteile. Umweltschutz Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigen- den Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung ent- hält entzündliche Gase: das Gerät muss ge- mäß den geltenden Vorschriften entsorgt wer- den; sie erhalten diese bei Ihrer Gemeindever- waltung. Nicht das Kälteaggregat beschädi- gen, insbesondere nicht in der Nähe des Wär- metauschers. Die Materialien, die bei der Her- stellung dieses Geräts verwendet wurden und mit dem Symbol markiert sind, können recy- celt werden. Bedienfeld

Temperaturwähler Display

1. Alarmanzeige „Tür offen“

2. Positive oder negative Temperaturvorzei-

3. Temperaturanzeige

4. Fast Freeze -Anzeige

Einschalten des Geräts Stecken Sie den Netzstecker in die Netzsteck- dose. Falls das Display nicht beleuchtet ist, drücken Sie den Schalter ON/OFF. Das Gerät ist jetzt eingeschaltet. Nach dem Einschalten des Geräts wird auf dem Bedienfeld Folgendes angezeigt:

• Die Temperaturvorzeichenanzeige zeigt ein Pluszeichen an

• Die Temperaturanzeige blinkt, der Hinter- grund des Displays leuchtet rot und es er- tönt ein Summton. Drücken Sie die Funktionstaste, um den Summton abzuschalten (siehe auch „Tempera- turwarnung”). Bringen Sie den Temperaturregler in die mittle- re Stellung. Das Gerät kühlt dann: im Gefrierfach auf ca. -18°C. Funktionsmenü Bei jedem Betätigen der Funktionstaste wer- den abwechselnd die folgenden Funktionen aktiviert:

• Fast Freeze-Funktion

• Kein Symbol: Normalbetrieb. Ausschalten Das Gerät wird ausgeschaltet, wenn Sie die EIN/AUS-Taste länger als 1 Sekunde lang be- tätigen. Danach wird ein Temperatur-Countdown (-3 -2 -1) angezeigt. Nach dem Abschalten des Gerätes erlischt auch das Display. Temperaturregelung Die Temperatur im Gerät wird vom Tempera- turregler, der sich auf dem Gefrierschank be- findet, geregelt. Bedienen Sie das Gerät wie folgt:

• drehen Sie den Drehknopf im Uhrzeigersinn, um die maximal mögliche Kühlung zu errei- chen

• drehen Sie den Drehknopf entgegen dem Uhrzeigersinn, um die Kühlung zu vermin- dern. Eine mittlere Stellung ist im Allgemeinen am besten geeignet. Allerdings muss für eine exakte Einstellung be- rücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedenen Fakto- ren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Lebens- mittel

• und vom Standort des Geräts. Fast Freeze Schnellgefrier-Funktion Zum Einfrieren frischer Lebensmittel müssen Sie die Fast Freeze-Funktion einschalten. Drücken Sie die Funktionstaste gegebenenfalls mehrmals, bis das gewünschte Symbol er- scheint. Diese Funktion endet automatisch nach 52 Stunden.

www.zanussi.comSie kann jederzeit durch Drücken der Funkti- onstaste (siehe "Funktionsmenü") ausgeschal- tet werden. Temperaturwarnung (Temperatur zu hoch) Ein Anstieg der Temperatur im Gefrierfach (zum Beispiel aufgrund eines Stromausfalls) wird wie folgt angezeigt:

• blinkende Temperaturanzeige

• Display leuchtet rot

• durch das Ertönen eines Summers Sobald die normalen Bedingungen wieder her- gestellt sind:

• wird das akustische Signal ausgeschaltet

• blinkt der Temperaturwert weiterhin

• das Display leuchtet weiter rot. Wenn Sie die Funktionstaste zum Ausschalten des Alarms betätigen, wird in der Anzeige einige Sekunden lang die wärmste Temperatur im Gefrierraum angezeigt. Die Temperaturanzeige hört in diesem Fall auf zu blinken, und das Display leuchtet nicht mehr rot, sondern weiß. Tür-offen-Alarm Es ertönt ein Signalton, wenn die Tür länger als 1 Minute offen steht. Der Alarm „Tür offen“ wird wie folgt angezeigt:

• blinkende Tür-offen-Alarmanzeige

• Display leuchtet rot

• Ertönen des Summers Drücken Sie die Funktionstaste, um den Piep- ton auszuschalten. Sobald der Normalbetrieb wiederhergestellt (und die Tür geschlossen) ist, verstummt der Signalton. Erste Inbetriebnahme Reinigung des Innenraums Bevor Sie das Gerät in Betrieb nehmen, besei- tigen Sie den typischen „Neugeruch“ am bes- ten durch Reinigen der Innenteile mit lauwar- mem Wasser und einer neutralen Seife. Sorg- fältig nachtrocknen. Wichtig! Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuerpulver, die die Oberfläche beschädigen. Täglicher Gebrauch Einfrieren frischer Lebensmittel Das Gefrierfach eignet sich zum Einfrieren von frischen Lebensmitteln und zum Lagern von gefrorenen und tiefgefrorenen Lebensmitteln für einen längeren Zeitraum. Um frische Lebensmittel einzufrieren, aktivieren Sie bitte die Fast Freeze -Funktion mindestens 24 Stunden, bevor Sie die einzufrierenden Le- bensmittel in das Gefrierfach hineinlegen. Legen Sie die einzufrierenden Lebensmittel in die obersten beiden Fächer. Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden kann, ist auf dem Typenschild angegeben; eine Plakette befindet sich im Innern des Gerätes. Der Gefriervorgang dauert mindestens 24 Stunden: Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in den Gefrierschrank. Stellen Sie nach 24 Stunden, wenn der Ge- friervorgang beendet ist, wieder die gewünsch- te Temperatur ein (siehe "Temperaturregulie- rung"). Lagerung gefrorener Produkte Lassen Sie das Gerät vor der ersten Inbetrieb- nahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens 12 Stunden lang auf der Einstellung Fast Freeze laufen, be- vor Sie Lebensmittel in das Gefrierfach legen. Sollen große Mengen an Lebensmitteln aufbe- wahrt werden, entfernen Sie alle Körbe und Schubladen aus dem Gerät und setzen Sie die Lebensmittel auf Kühlablagen, um die optimale Leistung zu erhalten.

www.zanussi.comWarnung! Bitte achten Sie unbedingt darauf, die Beladungsgrenze nicht zu überschreiten, die seitlich im oberen Teil angegeben ist (wo zutreffend) Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und nach dem Abkühlen erneut eingefroren werden. Auftauen Tiefgefrorene oder gefrorene Lebensmittel kön- nen vor der Verwendung je nach der zur Verfü- gung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden. Kleinere Teile können sogar direkt aus dem Gefrierraum entnommen und anschließend so- fort gekocht werden. In diesem Fall dauert der Garvorgang etwas länger. Eiswürfelbereitung Dieses Gerät ist mit einer oder mehreren Schalen für die Herstellung von Eiswürfeln ausgestattet. Füllen Sie die Schalen mit Was- ser und stellen Sie diese in das Gefrierfach. Wichtig! Bitte verwenden Sie zum Herausholen der Schalen aus dem Gefrierschrank keine Utensilien aus Metall. Kälteakku(s) Das Gefriergerät enthält mindestens einen Käl- teakkumulator, der die Zeitdauer verlängert, in der die Lebensmittel bei einem Stromausfall oder einem Ausfall des Gerätes gekühlt wer- den. Hilfreiche Hinweise und Tipps Hinweise zum Einfrieren Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren wer- den kann. ist auf dem Typschild angegeben;

• der Gefriervorgang dauert 24 Stunden. Le- gen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach;

• frieren Sie ausschließlich frische und gründ- lich gewaschene Lebensmittel von sehr gu- ter Qualität ein;

• teilen Sie die Lebensmittel in kleinere Portio- nen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auf- tauen müssen, die Sie gerade benötigen;

• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so wenig Luft wie möglich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass diese keinen Kontakt mit Gefriergut be- kommen, da dieses sonst antauen kann;

• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere; Salz verkürzt die Lagerzeit von Lebensmitteln im Gefrier- fach;

• werden Gefrierwürfel direkt nach der Ent- nahme aus dem Gefrierfach verwendet, kön- nen Sie zu Frostbrand auf der Haut führen;

• es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen ge- nauen Überblick über die Lagerzeit zu ha- ben. Hinweise zur Lagerung gefrorener Produkte So erzielen Sie die besten Ergebnisse mit Ih- rem Gerät:

• Vergewissern Sie sich, dass die gefrorenen Lebensmittel vom Händler angemessen ge- lagert wurden.

• Achten Sie unbedingt darauf, die eingekauf- ten gefrorenen Lebensmittel in der kürzest möglichen Zeit in das Gefriergerät zu brin- gen.

www.zanussi.com• Öffnen Sie die Tür nicht zu häufig, und las- sen Sie die Tür nicht länger offen als not- wendig.

• Aufgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneu- tes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühlkost- verpackung darf nicht überschritten werden. Reinigung und Pflege Vorsicht! Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose. Der Kältekreis des Gerätes enthält Koh- lenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachperso- nal ausgeführt werden. Regelmäßige Reinigung Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zube- hörteile mit lauwarmem Wasser und etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei von Verunrei- nigungen sind.

• Spülen und trocknen Sie diese sorgfältig ab. Wichtig! Ziehen Sie nicht an Leitungen und/ oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen. Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können. Reinigen Sie den Kondensator (schwarzes Git- ter) und den Kompressor auf der Geräterück- seite mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht we- niger Strom. Wichtig! Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen. Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen. Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an. Abtauen des Gefrierschranks Das Gefrierfach dieses Modells ist vom Typ "No Frost". Dies bedeutet, dass es während des Betriebs weder an den Innenwänden noch auf den Lebensmitteln zu Frostbildung kommt. Die Bildung von Frost wird durch die ständig zirkulierende Kaltluft in diesem Fach verhindert; eine automatische Lüfterregelung sorgt für den Ventilatorantrieb. Stillstandzeiten Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen:

• trennen Sie das Gerät von der Netzver- sorgung

• entnehmen Sie alle Lebensmittel

• Tauen Sie das Gerät ab (sofern vorgese- hen). Reinigen Sie den Innenraum und das gesamte Zubehör.

• lassen Sie die Türen offen/angelehnt, um das Entstehen unangenehmer Gerüche zu vermeiden. Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen lassen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem mögli- chen Stromausfall nicht im Innern des Gerätes verdirbt.

www.zanussi.comWas tun, wenn … Warnung! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose. Die Fehlersuche, die in der vorliegenden Benutzerinformation nicht beschrieben ist, darf nur von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt werden. Problem Mögliche Ursache Abhilfe Das Gerät funktioniert nicht. Die Kontrolllampe blinkt nicht. Das Gerät ist ausgeschaltet. Gerät einschalten. Der Netzstecker wurde nicht richtig in die Steckdose gesteckt. Stecken Sie den Netzstecker richtig in die Steckdose. Das Gerät wird nicht mit Spannung versorgt. Es liegt keine Spannung an der Netzsteckdose an. Testen Sie, ob ein anderes Gerät an dieser Steckdose funktioniert. Wenden Sie sich an einen qualifi- zierten Elektriker. Die Kontrolllampe blinkt. Das Gerät funktioniert nicht ord- nungsgemäß. Wenden Sie sich an einen qualifi- zierten Elektriker. Die Alarmleuchte blinkt. Die Temperatur im Gefrierraum ist zu hoch. Siehe hierzu den Abschnitt „Tempe- raturwarnung (Temperatur zu hoch)“. Der Kompressor ist durch- gehend in Betrieb. Die Temperatur ist nicht richtig ein- gestellt. Stellen Sie eine höhere Temperatur ein. Die Tür wurde nicht richtig ge- schlossen. Siehe hierzu „Schließen der Tür“. Die Tür wurde zu häufig geöffnet. Lassen Sie die Tür nicht länger als erforderlich offen. Die Temperatur der Lebensmittel ist zu hoch. Lassen Sie die Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in das Gerät legen. Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur. Die Temperatur im Gefrier- raum ist zu niedrig. Der Temperaturregler ist nicht rich- tig eingestellt. Stellen Sie eine höhere Temperatur ein. Die Fast Freeze -Funktion ist ein- geschaltet. Siehe hierzu „Fast Freeze -Funktion“. Die Temperatur im Gefrier- raum ist zu hoch. Der Temperaturregler ist nicht rich- tig eingestellt. Stellen Sie eine niedrigere Tempera- tur ein. Es wurden zu viele Produkte auf einmal eingelegt. Legen Sie weniger Produkte auf ein- mal ein. Die Lebensmittel liegen zu dicht aneinander. Lagern Sie die Lebensmittel so, dass die Kaltluft im Gerät zirkulieren kann. Es bildet sich zu viel Eis. Die Lebensmittel sind nicht richtig verpackt. Verpacken Sie die Lebensmittel rich- tig.

www.zanussi.comProblem Mögliche Ursache Abhilfe Der Temperaturregler ist nicht rich- tig eingestellt. Stellen Sie eine höhere Temperatur ein. Schließen der Tür

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe

3. Ersetzen Sie die defekten Türdichtungen,

falls erforderlich. Wenden Sie sich hierzu an den Kundendienst. Technische Daten Abmessung der Aussparung Höhe 1780 mm Breite 560 mm Tiefe 550 mm Ausfalldauer 21 h Spannung 230-240 V Frequenz 50 Hz Die technischen Informationen befinden sich auf dem Typenschild innen links im Gerät so- wie auf der Energieplakette. Montage Vorsicht! Lesen Sie bitte die "Sicherheitshinweise" sorgfältig vor der Aufstellung des Geräts durch, um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Aufstellung Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klima- klasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist: Klima- klasse Umgebungstemperatur SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C Elektrischer Anschluss Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Ty- penschild angegebenen Anschlusswerten übereinstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist der Netzstecker mit einem Schutz- kontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, las- sen Sie das Gerät gemäß den geltenden Vor- schriften von einem qualifizierten Elektriker er- den. Der Hersteller übernimmt keinerlei Haftung bei Missachtung der vorstehenden Sicherheitshin- weise. Das Gerät entspricht den EWG-Richtlinien.

www.zanussi.comWechsel des Türanschlags Die Tür des Geräts öffnet sich nach rechts. Wenn Sie möchten, dass sich die Tür nach links öffnet, gehen Sie vor dem Einbau des Ge- räts bitte nach den folgenden Anweisungen vor:

Lösen Sie den oberen Stift und ent- fernen Sie das Dis- tanzstück.

Entfernen Sie den oberen Stift und neh- men Sie die Tür vom Gerät ab.

Lösen Sie den un- teren Stift. Auf der gegenüber- liegenden Seite:

Bringen Sie den unteren Stift an.

Installieren Sie die Tür.

Legen Sie das Distanzstück ein und ziehen Sie den obe- ren Stift fest. Anforderungen an die Belüftung Die Luftzirkulation hinter dem Gerät muss ausreichend groß sein. 5 cm min. 200cm

Montage des Geräts Vorsicht! Achten Sie darauf, dass sich das Netzkabel des Geräts frei bewegen lässt. Gehen Sie wie folgt vor:

Schneiden Sie bei Bedarf den Dichtungs- streifen zu und bringen Sie ihn, wie in der Ab- bildung gezeigt, am Gerät an. 13mm Ø 2,5

Bohren Sie mit einem 2,5-mm-Boh- rer Löcher in das Gerät (höchstens 10 mm tief). Montieren Sie den Befestigungswinkel am Gerät.

Installieren Sie das Gerät in der Einbauni- sche. Schieben Sie das Ge- rät in Pfeilrichtung (1), bis die obere Lücken- blende am Küchenmö- bel anliegt. Schieben Sie das Ge- rät auf der den Schar- nieren gegenüberlie- genden Seite in Pfeil- richtung (2) so weit wie möglich gegen die Seitenwand des Kü- chenmöbels. 44mm 4mm

Richten Sie das Gerät in der Nische aus. Vergewissern Sie sich, dass der Ab- stand zwischen dem Gerät und der Schrankvorderkante 44 mm beträgt. Mit der unteren Scharnierabde- ckung (im Beipack) können Sie sicher- stellen, dass der Abstand zwischen dem Gerät und dem Küchenmöbel richtig ist. Achten Sie darauf, dass der Abstand zwischen dem Ge- rät und dem Schrank 4 mm be- trägt. Öffnen Sie die Tür. Stecken Sie die un- tere Scharnierabde- ckung auf.

Sichern Sie das Gerät mit 4 Schrau- ben in der Nische.

Brechen Sie das richtige Teil aus der Scharnierabde- ckung (E) heraus. Achten Sie darauf, im Falle eines rech- ten Scharniers Teil DX bzw. bei einem gegenüberliegen- den Scharnier Teil SX zu entfernen.

Setzen Sie die bei- liegenden Abdeckkap- pen (C, D) in die Be- festigungs- und Scharnierlöcher ein. Bauen Sie das Belüf- tungsgitter (B) ein. Stecken Sie die Scharnierabdeckun- gen (E) auf das Schar- nier auf. Ha Hb HdHc

Trennen Sie die Teile (Ha), (Hb), (Hc) und (Hd) ab.

Montieren Sie das Teil (Ha) an der Innen- seite der Tür des Kü- chenmöbels.

Drücken Sie das Teil (Hc) auf das Teil (Ha).

Öffnen Sie die Ge- rätetür und die Tür des Küchenmöbels in ei- nem Winkel von 90°. Setzen Sie das Füh- rungsstück (Hb) in die Führungsschiene (Ha) ein. Halten Sie die Geräte- tür an die Tür des Kü- chenmöbels, und mar- kieren Sie die Bohrun- gen.

Setzen Sie das Führungsstück er- neut auf die Füh- rungsschiene und schrauben Sie es mit den mitgeliefer- ten Schrauben fest. Richten Sie die Mö- beltüre und die Ge- rätetür mittels des Führungsstücks (Hb) aus.

Drücken Sie das Teil (Hd) auf das Teil (Hb). Führen Sie eine Endkontrolle durch, um sicher- zustellen, dass:

• Alle Schrauben fest angezogen sind.

• Der magnetische Dichtungsstreifen fest am Gerät anliegt. Wichtig! Bei niedriger Umgebungstemperatur (zum Beispiel im Winter) schrumpft die Dichtung. Bei höherer Umgebungstemperatur dehnt sich die Dichtung aus. Hinweise zum Umweltschutz Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
