GEBRUIKSAANWIJZING ZDF1001 ZANUSSI

Gebruiksaanwijzing 27

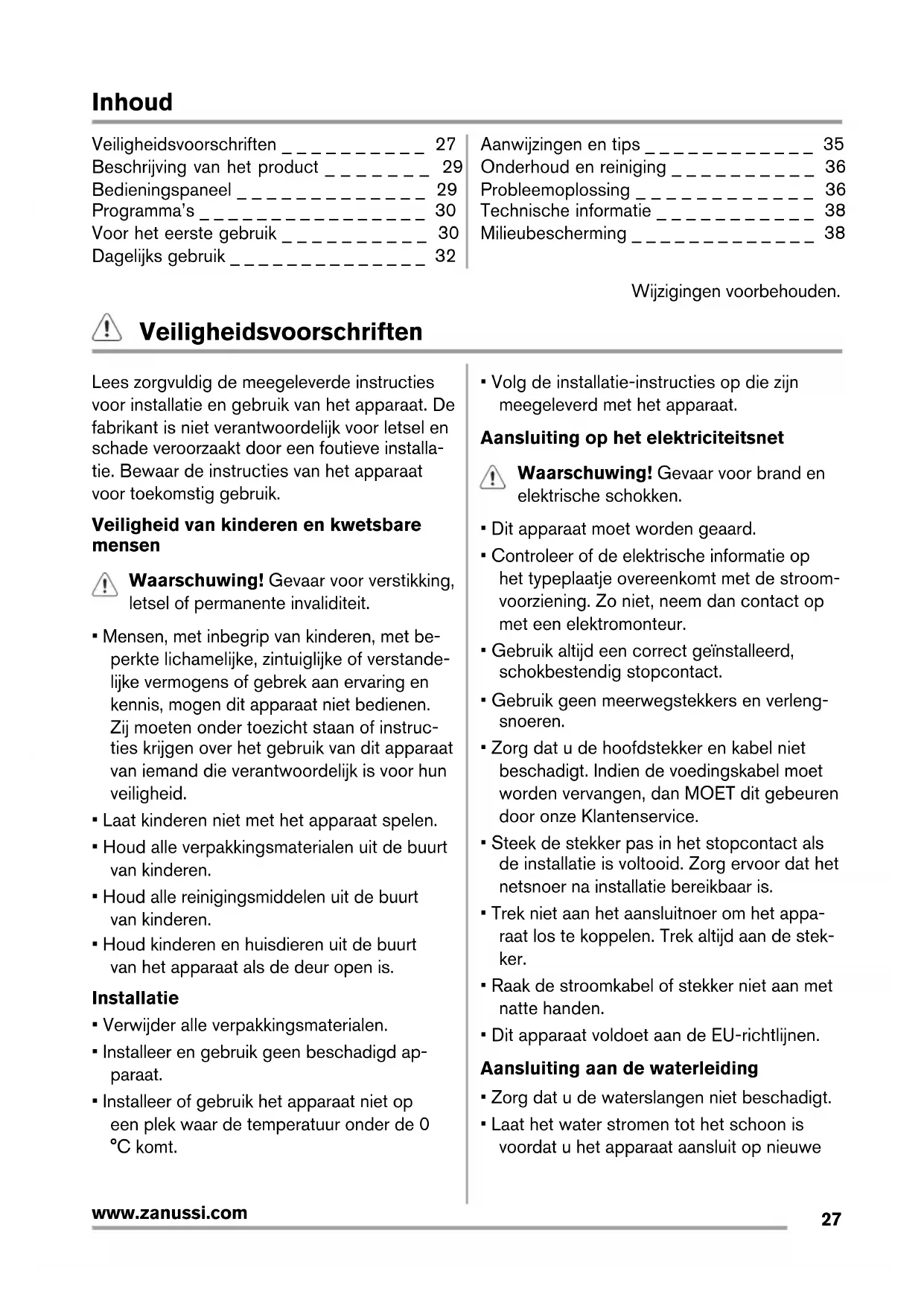

www.zanussi.comInhoud Veiligheidsvoorschriften _ _ _ _ _ _ _ _ _ _ 27 Beschrijving van het product _ _ _ _ _ _ _ 29 Bedieningspaneel _ _ _ _ _ _ _ _ _ _ _ _ _ 29 Programma’s _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 30 Voor het eerste gebruik _ _ _ _ _ _ _ _ _ _ 30 Dagelijks gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ 32 Aanwijzingen en tips _ _ _ _ _ _ _ _ _ _ _ _ 35 Onderhoud en reiniging _ _ _ _ _ _ _ _ _ _ 36 Probleemoplossing _ _ _ _ _ _ _ _ _ _ _ _ 36 Technische informatie _ _ _ _ _ _ _ _ _ _ _ 38 Milieubescherming _ _ _ _ _ _ _ _ _ _ _ _ _ 38 Wijzigingen voorbehouden. Veiligheidsvoorschriften Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installa- tie. Bewaar de instructies van het apparaat voor toekomstig gebruik. Veiligheid van kinderen en kwetsbare mensen Waarschuwing! Gevaar voor verstikking, letsel of permanente invaliditeit.

• Mensen, met inbegrip van kinderen, met be- perkte lichamelijke, zintuiglijke of verstande- lijke vermogens of gebrek aan ervaring en kennis, mogen dit apparaat niet bedienen. Zij moeten onder toezicht staan of instruc- ties krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.

• Laat kinderen niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen.

• Houd alle reinigingsmiddelen uit de buurt van kinderen.

• Houd kinderen en huisdieren uit de buurt van het apparaat als de deur open is. Installatie

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd ap- paraat.

• Installeer of gebruik het apparaat niet op een plek waar de temperatuur onder de 0 °C komt.

• Volg de installatie-instructies op die zijn meegeleverd met het apparaat. Aansluiting op het elektriciteitsnet Waarschuwing! Gevaar voor brand en elektrische schokken.

• Dit apparaat moet worden geaard.

• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroom- voorziening. Zo niet, neem dan contact op met een elektromonteur.

• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.

• Gebruik geen meerwegstekkers en verleng- snoeren.

• Zorg dat u de hoofdstekker en kabel niet beschadigt. Indien de voedingskabel moet worden vervangen, dan MOET dit gebeuren door onze Klantenservice.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Trek niet aan het aansluitnoer om het appa- raat los te koppelen. Trek altijd aan de stek- ker.

• Raak de stroomkabel of stekker niet aan met natte handen.

• Dit apparaat voldoet aan de EU-richtlijnen. Aansluiting aan de waterleiding

• Zorg dat u de waterslangen niet beschadigt.

• Laat het water stromen tot het schoon is voordat u het apparaat aansluit op nieuwe

www.zanussi.comleidingen of leidingen die lang niet zijn ge- bruikt.

• Zorg dat er geen lekkages zijn als u het ap- paraat de eerste keer gebruikt.

• De watertoevoerslang heeft een veiligheids- ventiel en een omhulsel met een hoofdkabel aan de binnenkant. Waarschuwing! Gevaarlijke span- ning.

• Als de watertoevoerslang beschadigd is, haal dan onmiddellijk de stekker uit het stopcontact. Neem contact op met de servi- ce-afdeling om de watertoevoerslang te ver- vangen. Gebruik van het apparaat

• Dit apparaat is bedoeld voor huishoudelijk gebruik of gelijksoortige toepassingen zoals: – Personeelskeukens in winkels, kantoren of andere werkomgevingen – Boerderijen – Door gasten in hotels, motels en andere woonomgevingen – Bed-and-breakfast-accommodatie. Waarschuwing! Gevaar op letsel, brandwonden of elektrische schokken.

• De specificatie van het apparaat mag niet worden veranderd.

• Doe messen en bestek met scherpe punten in het bestekmandje met de punten omlaag in horizontale positie.

• Laat de deur van het apparaat niet open staan zonder toezicht om te voorkomen dat er iemand over struikelt.

• Ga niet op de open deur zitten of staan.

• Vaatwasmiddel is gevaarlijk. Volg de veilig- heidsinstructies op de verpakking van het vaatwasmiddel op.

• Speel niet met het water van het apparaat en drink het niet op.

• Verwijder de borden pas uit het apparaat als het programma is voltooid. Er kan vaatwas- middel op de borden zitten.

• Het apparaat kan hete stoom laten ontsnap- pen als u de deur opent terwijl er een pro- gramma wordt uitgevoerd.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

• Gebruik geen waterstralen of stoom om het apparaat te reinigen. Verwijdering Waarschuwing! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.

• Snijd het netsnoer van het apparaat af en gooi dit weg.

• Verwijder de deurgreep om te voorkomen dat kinderen en huisdieren opgesloten raken in het apparaat. Servicedienst

• Contact opnemen met de klantenservice voor reparatie van het apparaat. Wij raden uitsluitend het gebruik van originele onder- delen aan.

• Zorg er als u contact opneemt met de klan- tenservice voor dat u de volgende informatie heeft van het typeplaatje. Model: Productnummer: Serienummer:

www.zanussi.comBeschrijving van het product

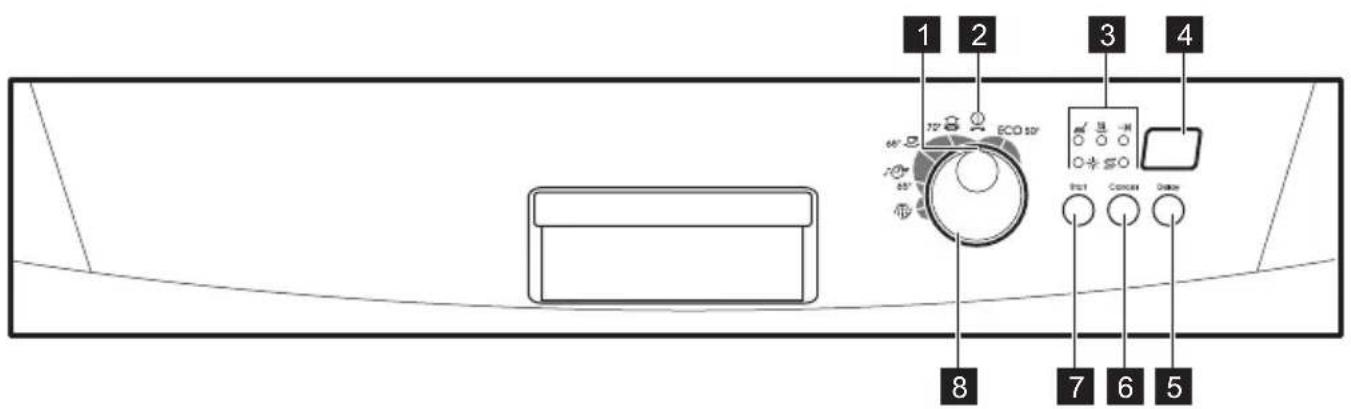

Bovenkorf Bedieningspaneel

Programmaknop Indicatielampjes Omschrijving Wasfase-indicatielampje. Droogfase-indicatielampje. Einde-indicatielampje. Glansmiddelindicatielampje. Dit indicatielampje is uit als het pro- gramma werkt. Zoutindicatielampje. Dit indicatielampje is uit als het programma werkt.

Normaal bevuild Serviesgoed en bestek Voorspoelen Afwassen 50 °C Spoelgangen Drogen

Sterk bevuild Serviesgoed, bestek en pan- nen Voorspoelen Afwassen 70 °C Spoelgangen Drogen

90 - 100 1.9 - 2.0 20 - 22

Normaal bevuild Serviesgoed en bestek Voorspoelen Afwassen 65 °C Spoelgangen Drogen

Pas bevuild Serviesgoed en bestek Afwassen 65 °C Spoeling

Alles Voorspoelen 12 0.1 4

1) De druk en temperatuur van het water, de variaties in stroomtoevoer, de opties en de hoeveelheid vaat

kunnen de programmaduur en de verbruikswaarden veranderen.

2) Dit programma biedt het meest efficiënte water- en energieverbruik voor normaal bevuild serviesgoed en

bestek. (Dit is het standaard programma voor testinstituten.)

3) Met dit programma kunt u een pas bevuilde lading afwassen. Het biedt goede afwasresultaten in een kort

4) Gebruik dit programma om het serviesgoed snel te spoelen. Hierdoor kunnen voedselresten niet aan het

serviesgoed vastkoeken en ontstaan er geen vieze geurtjes in het apparaat. U hoeft voor dit programma geen afwasmiddel te gebruiken. Aanwijzingen voor testinstituten Stuur voor alle benodigde informatie over testprestaties een e-mail naar: info.test@dishwasher-production.com Schrijf het productnummer (PNC) op dat u op het typeplaatje vindt. Voor het eerste gebruik

1. Controleer of het ingestelde niveau van de

waterontharder juist is voor de waterhard- heid in uw omgeving. Als dat niet het geval is, stelt u de waterontharder in. Neem con- tact op met uw plaatselijke waterinstantie voor informatie over de hardheid van het water in uw omgeving.

2. Vul het zoutreservoir.

3. Vul het glansmiddeldoseerbakje.

4. Draai de waterkraan open.

5. Er kunnen afwasmiddelen in het apparaat

achtergebleven zijn. Start een programma om dit te verwijderen. Gebruik geen afwas- middel en gebruik de mandjes niet.

2) Gebruik geen zout op dit niveau.

Elektronische instelling Het apparaat moet in de instelmodus staan. Zie ‘HET PROGRAMMA INSTEL- LEN EN STARTEN'.

1. Zorg ervoor dat de programma-aanwijzer

op de programmaknop op één lijn staat met het lampje aan/uit.

2. Houd Start ingedrukt. Draai tegelijkertijd

de programmaschakelaar linksom, totdat de programma-aanwijzer overeenkomt met het eerste programma op het bedienings- paneel.

3. Laat Start los wanneer de huidige instel-

ling van de waterontharder op het display wordt weergegeven.

4. Druk herhaaldelijk op Start om de instel-

programmaschakelaar totdat de program- ma-aanwijzer overeenkomt met de uit- stand. Het zoutreservoir vullen Let op! Water en zout kunnen uit het zoutreservoir stromen als u het bijvult. Gevaar voor roest. Start om dit te voorkomen een programma nadat u het zoutreservoir heeft bijgevuld.

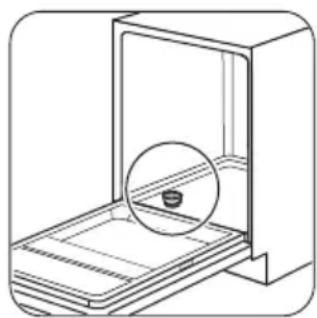

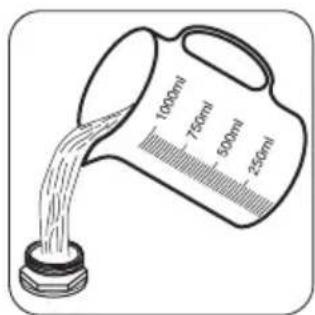

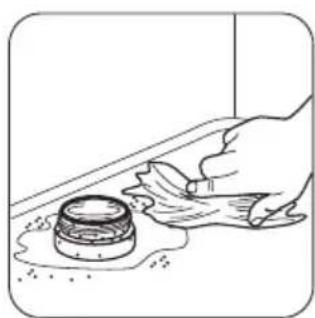

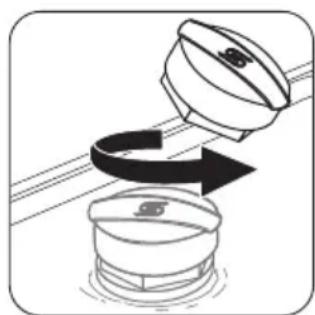

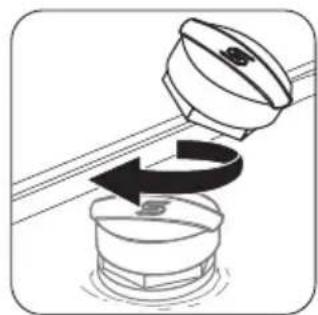

www.zanussi.com3 Doe 1 liter water in het zoutreservoir (al- leen de eerste keer).

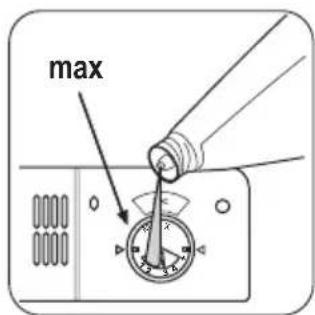

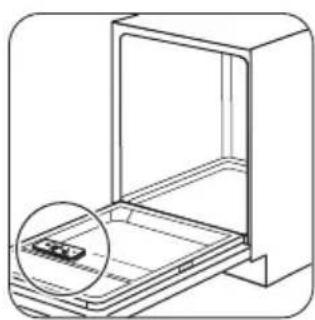

Het glansmiddeldoseerbakje vullen

U kunt het schuifje voor de vrij te geven hoe- veelheid glansmiddel instellen tussen stand 1 (laagste hoeveelheid) en stand 4 (hoogste hoeveelheid). Dagelijks gebruik

programma-aanwijzer overeenkomt met het programma op het bedieningspaneel. Zorg ervoor dat het apparaat in de instelmodus staat. Zie ‘EEN PROGRAMMA INSTEL- LEN EN STARTEN'.

• Vul het zoutreservoir als het zoutindica- tielampje brandt.

• Vul het glansmiddeldoseerbakje als het indicatielampje van het glansmiddel brandt.

5. U dient het juiste programma in te stellen

en te starten voor het type lading en de mate van vervuiling.

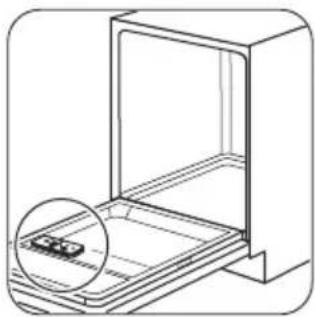

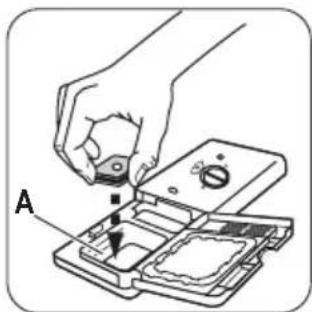

www.zanussi.comVaatwasmiddel gebruiken

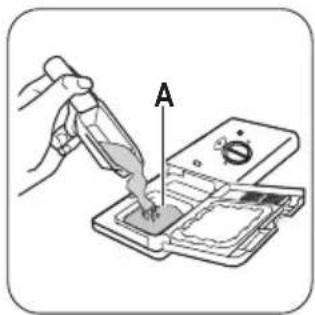

Doe de vaatwasta- blet in het doseer- bakje (A) .

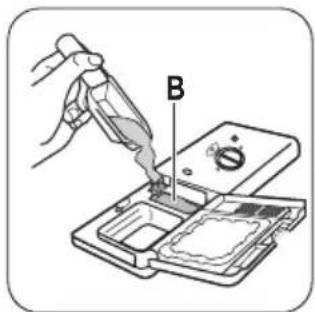

Als het programma over een voorspoel- fase beschikt, plaats dan een kleine dosis afwasmiddel in do- seerbakje (B).

Gecombineerde vaatwastabletten Deze tabletten bevatten vaatwasmiddel, glans- spoelmiddel en andere middelen. Zorg ervoor dat deze tabletten geschikt zijn voor de water- hardheid in uw omgeving. Zie de instructies op de verpakking van de producten. Als u tabletten gebruikt die zout en glansmid- del bevatten, is het niet nodig om de doseer- bakjes voor zout en glansmiddel te vullen. De glansmiddelindicatie gaat altijd aan als het glansmiddel op is.

1. Stel de waterontharder op het laagste ni-

2. Stel de dosering van het glansmiddel in op

de laagste stand. Voer deze stappen uit als u stopt met het gebruik van alles-in-1 tabletten voordat u afwastabletten, spoelmiddel en vaatwaszout apart gaat gebruiken:

1. Druk op de aan-/uittoets om het apparaat

2. Stel de waterontharder in op het hoogste

3. Zorg ervoor dat het zoutreservoir en het

glansmiddeldoseerbakje gevuld zijn.

4. Start het kortste programma met een

spoelfase, zonder afwasmiddel en zonder vaat.

5. Stel de waterontharder af op de water-

hardheid in uw omgeving.

6. Stel de hoeveelheid glansmiddel in.

Een programma instellen en starten Instelmodus Het apparaat moet in de instelmodus staan:

• Een programma starten.

• Stel het niveau van de waterontharder in. Draai de programmaschakelaar totdat de pro- gramma-aanwijzer overeenkomt met het pro- gramma op het bedieningspaneel:

• Als de programmaduur op het display knip- pert, dan is het apparaat in de instelmodus.

• Als de programmaduur niet op het display knippert, dan is het apparaat niet in de in- stelmodus. Om het apparaat in de instelmodus te plaat- sen, houdt u Cancel ingedrukt totdat de pro- grammaduur op het display knippert en de fa- se-indicator voor het programma begint te branden.

www.zanussi.comEen programma starten zonder een uitgestelde start

1. Draai de waterkraan open.

2. Sluit de deur van het apparaat.

3. Draai de programmaknop tot de program-

ma-aanwijzer op één lijn staat met het pro- gramma dat u wilt instellen. Zorg dat het apparaat in de instelmodus staat.

• De duur van het programma knippert op display.

• De fase-indicatielampjes van het inge- stelde programma gaan branden.

4. Druk op Start. Het programma wordt ge-

• De programmaduur stopt met knipperen en neemt toe in stappen van 1 minuut.

• Alleen de indicatie van de fase in werk- ing blijft aan. Een programma starten met een uitgestelde start

1. Stel het programma in.

2. Blijf op Delay drukken tot het display de

uitgestelde tijd toont die u wilt instellen (van 1 tot 9 uur).

• De uitgestelde tijd knippert op de dis- play.

3. Druk op Start. Het aftellen start.

• De uitgestelde tijd stopt met knipperen op de display. Het aftellen vindt plaats in stappen van 1 uur.

• De fase-indicatielampjes van het inge- stelde programma gaan uit.

• Als het aftelproces voltooid is, wordt het programma gestart. – Het indicatielampje van de lopende fase gaat aan. De deur openen als het apparaat in werking is Als u de deur opent, stopt het apparaat. Als u de deur weer sluit, gaat het apparaat verder vanaf het punt van onderbreking. De uitgestelde start annuleren tijdens het aftellen Druk herhaaldelijk op de knop Cancel totdat de display de programmaduur weergeeft en de fase-indicators van het ingestelde program- ma gaan branden. Druk op de knop Start om het programma te starten. Het programma annuleren Houd de knop Cancel ingedrukt tot de pro- grammaduur gaat knipperen. Controleer of er afwasmiddel in het af- wasmiddeldoseerbakje aanwezig is voor- dat u een nieuw programma start. Aan het einde van het programma. Als het programma voltooid is, zijn de faseindi- catielampjes uit en toont het display 0.

1. Draai om het apparaat uit te schakelen, de

programmaschakelaar totdat de program- ma-aanwijzer overeenkomt met de uit- stand.

2. Draai de waterkraan dicht.

• Als u het apparaat niet uitschakelt, dan gaan na een paar minuten na het einde van het programma: – Alle indicatielampjes gaan uit. – De display geeft één horizontaal sta- tusbalkje weer. Dit helpt het energieverbruik te verminde- ren. Druk op een van de toetsen. De display en de indicatielampjes gaan weer aan.

• Laat de borden afkoelen voordat u de- ze uit het apparaat neemt. Hete borden zijn gevoelig voor beschadigingen.

• Ruim eerst het onderrek en dan het bo- venrek uit.

• Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

www.zanussi.comAanwijzingen en tips De waterontharder Hard water bevat een grote hoeveelheid mine- ralen die schade aan het apparaat en slechte schoonmaakresultaten kan veroorzaken. De waterontharder neutraliseert deze mineralen. Het regenereerzout houdt de waterontharder schoon en in goede staat. Het is belangrijk om het correcte niveau voor de waterontharder in te stellen. Dit zorgt ervoor dat de wateronthar- der de juiste hoeveelheid regenereerzout en water gebruikt. Met behulp van zout, glansmiddel en afwasmiddel

• Gebruik alleen zout, glansmiddel en afwas- middel voor afwasautomaten. Andere pro- ducten kunnen het apparaat beschadigen.

• Het glansmiddel helpt om tijdens de laatste spoelfase het servies te drogen zonder stre- pen en vlekken.

• Gecombineerde afwastabletten bevatten vaatwasmiddel, glansmiddel en andere mid- delen. Zorg ervoor dat deze tabletten ge- schikt zijn voor de waterhardheid in uw om- geving. Zie de instructies op de verpakking van de producten.

• Vaatwastabletten worden bij korte program- ma's niet helemaal opgelost. Wij bevelen u aan de tabletten alleen bij lange program- ma's te gebruiken, om restjes afwasmiddel op uw serviesgoed te voorkomen. Gebruik niet meer dan de juiste hoeveel- heid vaatwasmiddel. Zie de instructies van de vaatwasmiddelfabrikant. De korven inruimen Zie de meegeleverde folder voor voor- beelden van het inruimen van de korven.

• Gebruik het apparaat alleen om voorwerpen af te wassen die vaatwasbestendig zijn.

• Doe geen voorwerpen in het apparaat die gemaakt zijn van hout, hoorn, aluminium, tin en koper.

• Plaats geen voorwerpen in het apparaat die water kunnen absorberen (sponzen, keuken- handdoeken).

• Verwijder alle voedselresten van de voor- werpen.

• Voor het gemakkelijk verwijderen van aange- brande voedselresten weekt u de pannen eerst in water voordat u ze in het apparaat plaatst.

• Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden.

• Zorg ervoor dat serviesgoed en bestek niet in elkaar schuiven. Meng lepels met ander bestek.

• Zorg er voor dat glazen andere glazen niet aanraken

• Leg kleine voorwerpen in de bestekmand.

• Leg lichte voorwerpen in de bovenste korf. Zorg ervoor dat de voorwerpen niet ver- schuiven.

• Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een programma start. Voor het starten van een programma Controleer of:

• De filters schoon zijn en correct zijn ge- plaatst.

• De sproeiarmen niet zijn verstopt.

• De positie van de items in de mandjes cor- rect is.

• Het programma van toepassing is op het ty- pe lading en de mate van bevuiling.

• De juiste hoeveelheid afwasmiddel is ge- bruikt.

• Er regenereerzout en glansmiddel is toege- voegd (tenzij u gecombineerde afwastablet- ten gebruikt).

• De dop van het zoutreservoir goed dicht zit.

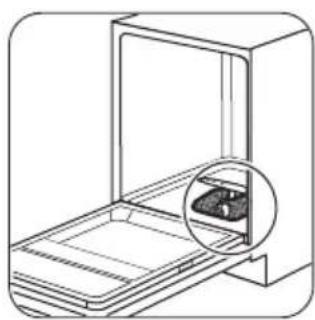

www.zanussi.comOnderhoud en reiniging Waarschuwing! Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht. Vuile filters en verstopte sproeiarmen ver- minderen de wasresultaten. Controleer regelmatig de filters en reinig deze zo nodig. De filters reinigen

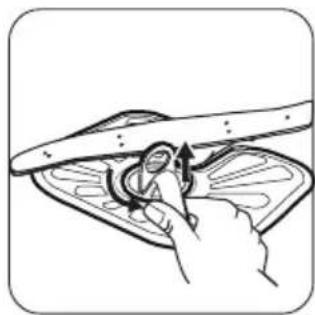

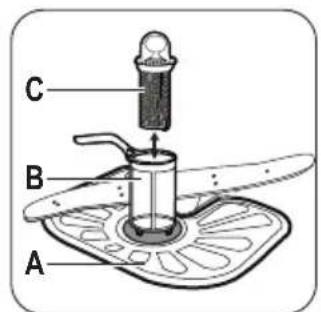

Draai om de filters (B) en (C) te verwij- deren de hendel naar links. Haal filter (B) en (C) uit elkaar. Rei- nig de filters met wa- ter.

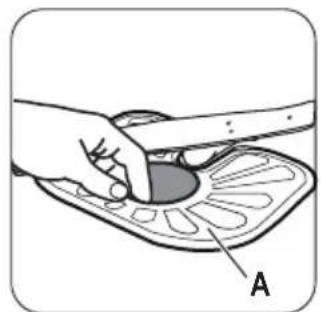

Verwijder filter (A). Reinig het filter met water.

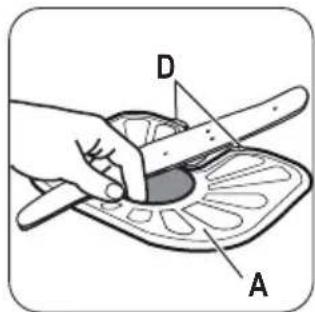

Zet het filter (A) te- rug in de startpositie. Zorg ervoor dat ze goed worden ge- monteerd onder de twee geleiders (D).

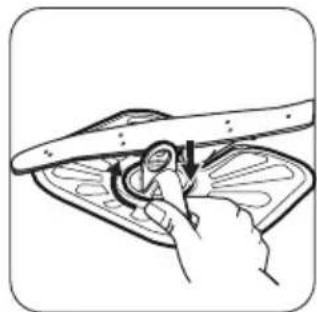

Zet filters (B) en (C) in elkaar. Plaats ze op hun plek in filter (A). Draai de hendel rechtsom draaien tot het vastzit. Een onjuiste plaatsing van de filters kan leiden tot slechte wasresultaten en het apparaat beschadigen. De sproeiarmen reinigen Probeer niet de sproeiarmen te verwijderen. Als etensresten de openingen in de sproeiar- men hebben verstopt, verwijder deze dan met een smal en puntig voorwerp. Buitenkant reinigen Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuurspons- jes of oplosmiddelen. De binnenkant van de machine reinigen Als u regelmatig korte programma's gebruikt dan kunnen er vetresten en kalkaanslag ach- terblijven in het apparaat. Om dit te voorkomen raden we aan minstens 2 keer per maand progamma's met een lange duur te gebruiken. Probleemoplossing Het apparaat start of stopt niet tijdens de werking. Raadpleeg voordat u contact opneemt met de service-afdeling, de informatie die volgt voor oplossing van het probleem.

www.zanussi.comBij sommige problemen wordt er op de display een alarmcode weergegeven:

- Het apparaat wordt niet gevuld met water.

- Het apparaat pompt geen water weg.

- Het bescherminssysteem tegen wa- terlekkage is in werking getreden. Waarschuwing! Schakel het apparaat uit voordat u controles uitvoert. Draai de programmaschakelaar totdat de programma- aanwijzer overeenkomt met de uit-stand. Probleem Mogelijke oorzaak Mogelijke oplossing Het programma start niet. De stekker zit niet goed in het stop- contact. Sluit de stekker goed aan. De deur van het apparaat is open. Sluit de deur van het apparaat. U hebt niet op toets Start gedrukt. Druk op Start. De zekering in de zekeringkast is doorgebrand. Vervang de zekering. De uitgestelde start is ingesteld. Annuleer de uitgestelde start of wacht tot het einde van het aftellen. Het apparaat wordt niet met water gevuld. De waterkraan is gesloten. Draai de waterkraan open. De waterdruk is te laag. Neem contact op met het waterlei- dingbedrijf. De waterkraan is verstopt of aange- zet met kalkaanslag. Maak de waterkraan schoon. Het filter in de watertoevoerslang is verstopt. Maak de filter schoon. De watertoevoerslang is geknikt of gebogen. Zorg ervoor dat de positie van de slang correct is. De anti-overstromingsbeveiliging is aan. Er zijn waterlekkages in het ap- paraat. Draai de waterkraan dicht en neem contact op met de service-afdeling. Het apparaat pompt geen water af. De gootsteenafvoer is geblokkeerd. Ontstop de gootsteenafvoer. De waterafvoerslang is geknikt of gebogen. Zorg ervoor dat de positie van de slang correct is. Draai nadat de controles zijn uitgevoerd de programmaknop zo dat de programma-aandui- ding op één lijn staat met het programma dat bezig was toen het probleem ontstond. Het programma gaat verder vanaf het punt waar het werd onderbroken. Als het probleem opnieuw optreedt, neemt u contact op met onze service-afdeling. Als de display andere alarmcodes aangeeft, neemt u contact op met onze service-afdeling. De was- en droogresultaten zijn niet naar tevredenheid Witte strepen of een blauwe waas op glazen en serviesgoed

• De vrijgegeven hoeveelheid glansmiddel is te hoog. Zet de dosering van het glansmid- del op een lagere stand.

• Er is te veel vaatwasmiddel gebruikt.

www.zanussi.comVlekken en opgedroogde watervlekken op glazen en servies

• De vrijgegeven hoeveelheid glansmiddel is te laag. Zet de dosering van het glansmiddel op een hogere stand.

• De kwaliteit van het vaatwasmiddel kan de oorzaak zijn. Het serviesgoed is nat

• Het programma heeft geen droogfase of een te lage droogtemperatuur.

• Het glansmiddeldoseerbakje is leeg.

• De kwaliteit van het glansmiddel kan de oor- zaak zijn. Zie ‘AANWIJZINGEN EN TIPS’ voor an- dere mogelijke oorzaken. Technische informatie Afmeting Breedte / hoogte / diepte (mm) 600 / 850 / 610 Aansluiting op het elektriciteits- net Zie het typeplaatje. Voltage 220-240 V Tijd 50 Hz Waterdruk Min. / max. (bar / MPa) (0.5 / 0.05 ) / (8 / 0.8 ) Watertoevoer

max. 60 °C Vermogen Couverts 12 Energieverbruik Modus aan 0.99 W Modus uit 0.10 W

1) Sluit de slang aan op een kraan met 3/4”-schroefdraad.

2) Als het hete water door alternatieve, milieuvriendelijkere energiebronnen geproduceerd wordt (bijv.

zonnepanelen en windenergie), gebruik dan een heetwatervoorziening om het energieverbruik te verminderen. Milieubescherming Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

• Gooi het verpakkingsmateriaal op juiste wij- ze weg. Recycle de materialen met het sym- bool
