GEBRUIKSAANWIJZING GCGP 6040 ECO EINHELL

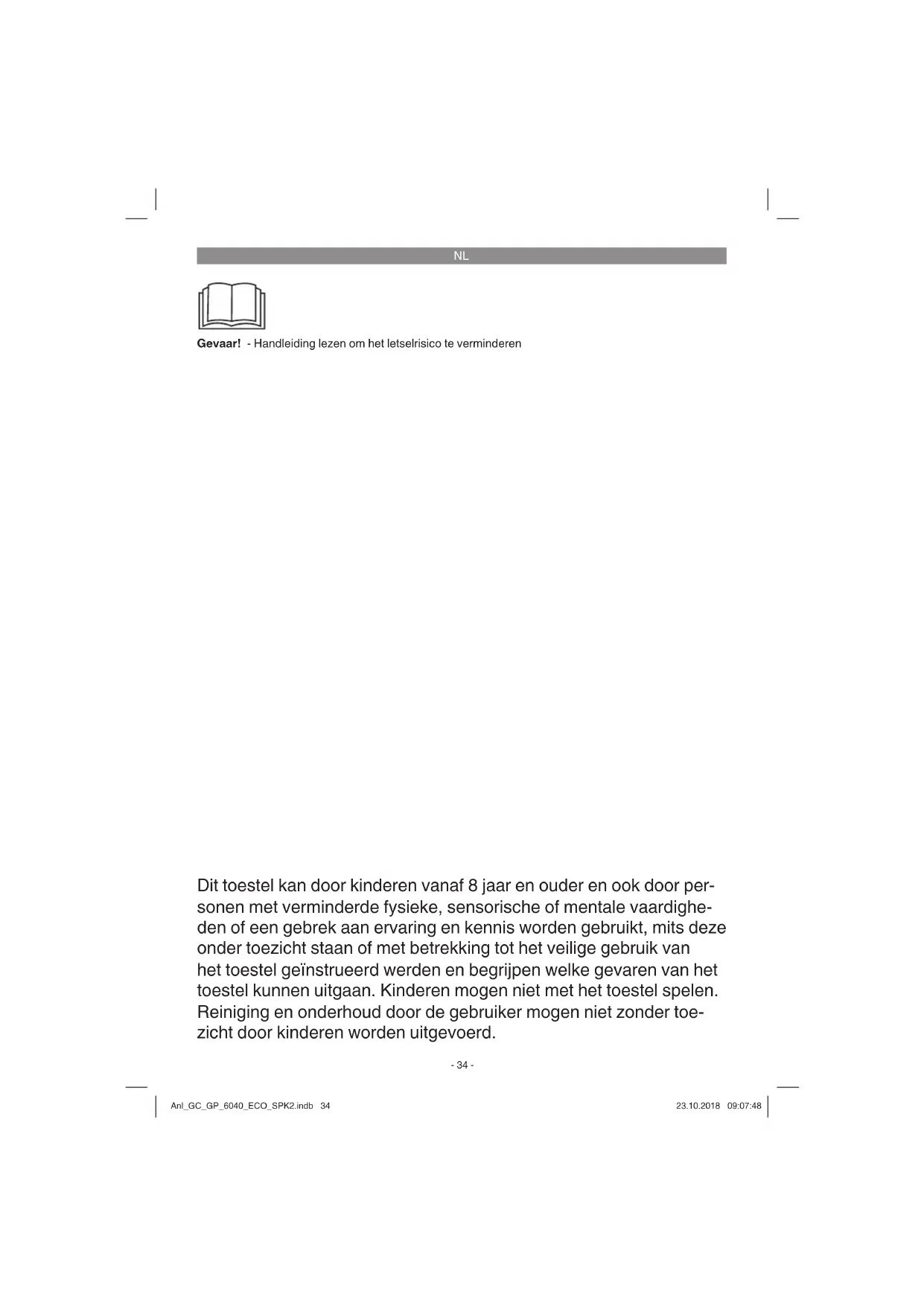

Gevaar! - Handleiding lezen om het letselrisico te verminderen Dit toestel kan door kinderen vanaf 8 jaar en ouder en ook door per- sonen met verminderde fysieke, sensorische of mentale vaardighe- den of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geïnstrueerd werden en begrijpen welke gevaren van het toestel kunnen uitgaan. Kinderen mogen niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toe- zicht door kinderen worden uitgevoerd. Anl_GC_GP_6040_ECO_SPK2.indb 34Anl_GC_GP_6040_ECO_SPK2.indb 34 23.10.2018 09:07:4823.10.2018 09:07:48NL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsinstructies

Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Gevaar! Aan stilstaand water, tuin- en zwemvijvers en in hun omgeving is het gebruik van het ap- paraat alleen toegestaan met een verliesstro- om-veiligheidsschakelaar met een nominale afschakelstroom tot 30 mA (volgens VDE 0100 deel 702 en 738). Het apparaat is niet geschikt voor gebruik in zwembassins, kinderbadjes van welke soort dan ook en ander water waarin zich personen of dieren kunnen ophouden tijdens het ge- bruik. Het is niet toegestaan om het apparaat te gebruiken terwijl er personen of dieren binnen de gevarenzone verblijven. Raadpleeg uw elektrovakman! Gevaar!

Voer vóór elk bedrijf een zichtcontrole van het apparaat uit. Gebruik het apparaat niet als veiligheidsinrichtingen beschadigd of vers- leten zijn. Stel nooit veiligheidsinrichtingen buiten werking.

Gebruik het apparaat uitsluitend overeen- komstig het in deze gebruiksaanwijzing aan- gegeven gebruiksdoel.

U bent verantwoordelijk voor de veiligheid in het werkterrein.

Als de kabel of de stekker door inwerkingen van buitenaf beschadigd worden mag de ka- bel niet gerepareerd worden! De kabel moet door een nieuwe vervangen worden. Dit werk mag alleen worden uitgevoerd door een elek- tricien.

De op het typeplaatje van het apparaat ver- melde spanning van 220-240 volt wisselspan- ning moet overeenkomen met de beschikbare netspanning.

Het apparaat nooit optillen, transporteren of bevestigen aan de netkabel.

Controleer of de elektrische steekverbindin- gen in het bereik liggen dat niet onder water kan lopen, resp. tegen vocht beschermd zijn.

Vóór alle werkzaamheden aan het apparaat de netstekker uittrekken.

Vermijd dat het apparaat wordt blootgesteld aan een directe waterstraal.

Voor de naleving van de lokale veiligheids- en inbouwvoorschriften is de exploitant verant- woordelijk. (Doe eventueel navraag bij een elektricien.)

Indirecte schade door een overstroming van ruimtes bij storingen aan het apparaat moet de gebruiker uitsluiten door adequate maatre- gelen (b.v. installatie van een alarminstallatie, reservepomp e.d.).

Bij een eventuele uitval van het apparaat mo- gen reparatiewerkzaamheden alleen worden uitgevoerd door een elektricien of door de ISC klantendienst.

Het apparaat mag nooit droog lopen of wer- ken met volledig gesloten aanzuigleiding. Voor schade aan het apparaat ontstaan door droogloop komt de garantie van de fabrikant te vervallen.

Het apparaat mag niet gebruikt worden voor zwembassins.

Het apparaat mag niet worden ingebouwd in de drinkwaterkringloop.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

1. Vulstandindicatie

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Voor het irrigeren en gieten van plantsoenen, groentebedden en tuinen

Voor de werking van gazonsproeiers

Met voorfilter voor het ontnemen van water uit vijvers, beken, regentonnen, regenwater- verzamelbekken en putten

Voor de toevoer van water voor agrarische doeleinden Transportmediums:

Voor het transport van helder water (zoet wa- ter), regenwater of licht wasloog/water voor industrie of landbouw.

De maximale temperatuur van de trans- portvloeistof mag in het continue bedrijf +35°C niet overschrijden.

Met dit apparaat mogen geen brandbare, gas lekkende of explosieve vloeistoffen getrans- porteerd worden.

Het transport van agressieve vloeistoffen (zuren, logen, uit silo’s sijpelend sap enz.) en van vloeistoffen met abrasieve stoffen (zand) moet eveneens vermeden worden.

Dit apparaat is niet geschikt voor het trans- port van drinkwater. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Waarschuwing! Verwijder altijd de netstekker uit het stop- contact voordat u het gereedschap anders afstelt. In principe raden wij het gebruik van een voorfi lter en van een zuiggarnituur met zuigslang, zuigkorf en terugslagklep aan om lange heraanzuigtijden en een onnodige beschadiging van de pomp door stenen en vaste vreemde voorwerpen te verhin- deren.

5.1 Aansluiting van de zuigleiding

Bevestig de zuigslang (min. ca. 19 mm (¾ ”) versterkt door spiraaldraad) rechtstreeks of via een schroefdraadnippel aan de zuigaans- luiting ca. 42 mm (R1 ¼ buitendraad) van het apparaat.

De gebruikte zuigslang moet voorzien zijn van een zuigklep. Indien de zuigklep niet kan worden gebruikt, dan moet een terugslagklep in de zuigleiding zijn aangebracht.

De zuigleiding van het wateraftappunt naar het apparaat stijgend leggen. Vermijd abso- luut om de zuigleiding te leggen boven de hoogte van de pomp; luchtbellen in de zuiglei- ding vertragen en verhinderen het aanzuigen.

Zuig- en drukleiding moeten zo worden aangebracht dat ze geen mechanische druk uitoefenen op het apparaat.

De zuigklep moet diep genoeg in het water liggen, zodat een droogloop van het apparaat wordt vermeden doordat de waterstand daalt.

Een ondichte zuigleiding verhindert door lucht aan te zuigen dat er water wordt aangezogen.

Vermijd het aanzuigen van vreemde voor- werpen (zand enz.). Indien nodig installeert u hiertoe een voorfilter.

5.2 Aansluiting van de drukleiding

De drukleiding (moet min. 19 mm (¾ ” zijn)) moet direct of via een schroefdraadnippel worden aangesloten aan de drukleidingaans- luiting (33,3 mm (R1 IG binnenschroefdraad) van het apparaat.

Mits gepaste koppelstukken kan uiteraard ook een drukslang van 13 mm (½ ”) worden gebruikt. Het pompvermogen wordt geredu- ceerd door de kleinere drukslang.

Tijdens het aanzuigen moeten de in de drukleiding voorhanden zijnde afsluiters (spuitmondstukken, kleppen etc.) helemaal opengedraaid zijn zodat de lucht vrij uit de zuigleiding kan ontsnappen.

5.3 Elektrische aansluiting

De elektrische aansluiting gebeurt aan een wandcontactdoos met aardingscontact 220- 240 V ~ 50 Hz, ampérage van de zekering minstens 10 amp.

De motor wordt door de ingebouwde ther- mische contactverbreker beschermd tegen overbelasting of blokkering. In geval van oververhitting wordt de pomp automatisch uitgeschakeld door deze contactverbreker en na het afkoelen wordt de pomp automatisch opnieuw in werking gesteld.

Het apparaat opstellen op een stabiele, vlak- ke en horizontale standplaats.

Pomphuis via de vulschroef (3) vullen met water. Door de zuigleiding te vullen wordt het aanzuigen versneld.

Alle afsluitinrichtingen in de drukleiding (sp- roeimondstuk, kleppen enz.) moeten bij het aanzuigen volledig geopend zijn, opdat alle lucht uit de aansluitleiding kan ontsnappen.

Netkabel aansluiten. Het aanzuigproces start automatisch nadat u de Aan/Uit-schakelaar (6) heeft ingedrukt. Het aanzuigen kan bij max. aanzuighoogte tot 5 minuten duren.

Als de pomp na gebruik weer wordt verwij- derd, dan moet als hij opnieuw aangesloten en in bedrijf gesteld wordt absoluut weer wa- ter worden bijgevuld. Schakel de pomp na het gebruik weer uit door de Aan/Uit-schakelaar (6) opnieuw in te drukken en laat de pomp afkoelen. Vervolgens de netstekker uittrekken. Anl_GC_GP_6040_ECO_SPK2.indb 37Anl_GC_GP_6040_ECO_SPK2.indb 37 23.10.2018 09:07:4923.10.2018 09:07:49NL

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Het apparaat is verregaand onderhoudsvrij. Voor een lange levensduur raden wij echter een regel- matige controle en onderhoud aan. Gevaar! Vóór elk onderhoud moet het apparaat span- ningsvrij geschakeld worden; hiervoor trekt u de netstekker van de pomp uit het stopcontact.

Bij eventuele verstopping van het apparaat sluit u de drukleiding aan aan de waterleiding en neemt u de zuigslang eraf. Open de wa- terleiding. Schakel het apparaat meermaals gedurende ca. twee seconden in. Op deze manier kunnen verstoppingen in de meeste gevallen geëlimineerd worden.

In het toestel zijn er geen andere te onder- houden onderdelen.

8.2 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het apparaat en het toebehoren op een donkere, droge en vorstvrije plaats. De optimale opslagtemperatuur ligt tussen 5 en 30° C. Bewaar het apparaat in de originele verpakking.

Vóór een langdurig niet-gebruik of vóór het opbergen gedurende de winter moet de pomp grondig met water worden doorgespo- eld, volledig geleegd en droog bewaard.

Bij kans op vorst moet het apparaat helemaal leeggemaakt worden.

Na een langdurige stilstand controleren of de rotor behoorlijk draait door de pomp kort in en uit te schakelen. Anl_GC_GP_6040_ECO_SPK2.indb 38Anl_GC_GP_6040_ECO_SPK2.indb 38 23.10.2018 09:07:4923.10.2018 09:07:49NL

Anomalieën Oorzaken Verhelpen Motor start niet - Geen netspanning - Pompwiel zit vast - motor werd door zijn veiligheidsschakelaar uitge- schakeld - Spanning controleren - Pomp uit elkaar halen en schoon- maken Pomp zuigt niet aan - Zuigklep niet in het water - Pompkamer zonder water - Lucht in de zuigleiding - Zuigklep lek - Zuigkorf (zuigklep) verstopt - max. zuighoogte overschreden - Zuigklep voldoende onderdompelen - Water in de aanzuigaansluiting vullen - Zuigleiding op dichtheid controleren - Zuigklep reinigen - Zuigkorf reinigen - Zuighoogte controleren Onvoldoende wate- ropbrengst - Zuighoogte te hoog - Zuigkorf vervuild - Waterpeil daalt snel - Wateropbrengst verminderd door verontreinigende stoff en - Zuighoogte controleren - Zuigkorf reinigen - Zuigklep dieper plaatsen - Pomp reinigen en versleten stuk vervangen Motorbeveiligings- schakelaar schakelt de pomp uit - Motor overbelast - wrijving door vreemde stoff en te hoog - Pomp demonteren en reinigen, het aanzuigen van vreemde stoff en voorkomen (fi lter) Anl_GC_GP_6040_ECO_SPK2.indb 39Anl_GC_GP_6040_ECO_SPK2.indb 39 23.10.2018 09:07:4923.10.2018 09:07:49NL
