GEBRUIKSAANWIJZING D 693 NOVY

NOVY nv behoudt zich het recht voor te allen tijde en zonder voorbehoud de constructie en de prijzen van haar producten te wijzigen.

Het is uitermate belangrijk dat uw nieuwe dampkap zodanig geïnstalleerd wordt dat deze haar maximum vermogen kan ontwikkelen wat luchtdebiet betreft. In principe dient de uitlaat zo kort mogelijk en zo groot mogelijk van sectie gehouden te worden. Sluit daarom een buis aan die een diameter heeft van 150 mm. Verminder de uitlaatsectie niet door een te kleine of te weinig doorlatende muurrooster of iets dergelijks. Hoe minder de afvoer geremd wordt, hoe groter het debiel en aldus het nuttige effect van uw dampkap.

2. MONTAGE

Wanneer u de verpakking van de inbouwdampkap verwijdert, dient u erop te letten dat de montagematerialen los bij verpakt zijn. De inbouwdampkap 663 is bestemd voor inbouw onder een keukenkast van 60 cm breed en inbouwdampkap 693 is bestemd voor inbouw onder een keukenkast van 90 cm breed en beantwoordt volledig aan de standaardmaten. Zorg ervoor dat er tussen de onderkant van de dampkap en het kookvlak minimaal 60 cm voor elektrisch vuur, 65 cm voor gastoestellen en 75 cm voor inductiekookplaat vrij is. De dampkap neemt slechts de achterste helft in van de kast en de vrije ruimte kan u gebruiken als bergplaats.

3. INBOUW IN WANDKAST

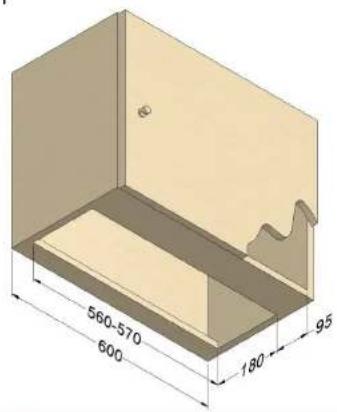

De inbouwdampkap moet zo worden geplaatst dat de voorkant van het front zich in gesloten toestand in hetzelfde vlak bevindt van de kastdeur. Daarvoor voorziet u een uitsparing van 560-570 x 180 mm in de bodem van de wandkast voor model 663 (Fig. 1) en een uitsparing van 860-870 x 180 mm voor model 693 (Fig. 2)

Fig. 1

36

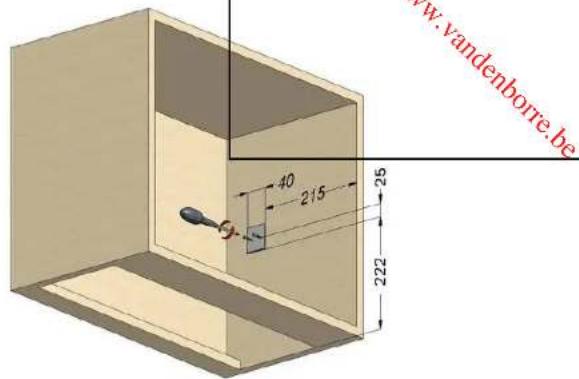

De 2 bijgeleverde ophangbeugels worden in de zijwand van de keukenkast geschroefd door middel van 2 x 2 bolkopschroeven van 4,2 x 13 mm zie fig. 3 voor type 663 en Fig. 4 voor type 693.

Fig. 3

W. vandenborre.be 40 215 25 222

Fig. 4

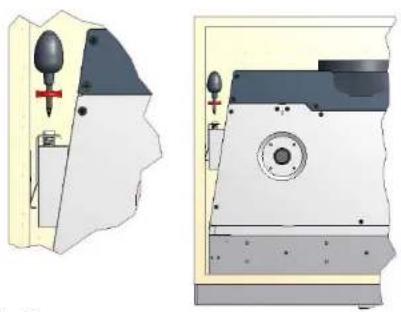

Men kan de inbouwdampkap nu voorzichtig in de uitsparing van de kastbodem plaatsen. De ophangbeugels (Fig. 5 voor 663, Fig. 6 voor 693) beletten dat de inbouwdampkap terug naar beneden komt en worden aangespannen om de dampkap stevig te bevestigen.

Fig. 5

Na het uitschuiven van de lade bemerkt u de bevestigingsgaten waar de dampkap aan de bodem van de wandkast moet worden vastgeschroefd met houtschroeven 3,5 x 16 mm RVS (4 voor 663, 6 voor 693 Fig. 7).

11. ERSATZ DER LAMPE

Naargelang de diepte van de wandkast monteert u al of niet de sierstrip. Dit is een gelakte sierlijst die u zodanig kan afsnijden dat deze op de muur aansluit. De sierstrip wordt bevestigd d.m.v. kleine schroeven 2,9 x 6,5 mm aan de rug van de dampkap (Fig. 8).

Fig. 8

Indien u het op prijs stelt de voorzijde te vervangen door een voorzijde die naar samenstelling, vorm of kleur (bijv. eikenhouten voorzijde) overeenstemt met de wandkasten van uw interieur, kan u dit als volgt veranderen :

Na het uitschuiven van de lade komen links en rechts, juist achter de voorzijde, twee schroeven vrij (Fig. 9). Draai deze schroeven volledig uit zodat de voorzijde kan worden weggenomen.

U kan nu een andere voorzijde monteren op de voorzijdehouder. Het geheel van voorzijde en voorzijdehouder kan u nu weer bevestigen door de schroeven volledig in te schroeven (Fig. 10).

Fig. 9

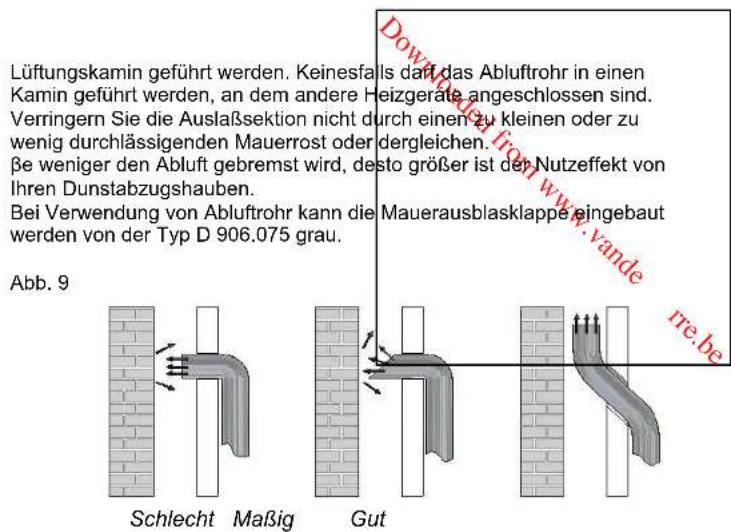

De aansluiting gebeurt bovenaan. De uitlaat dient voor een aansluiting op een ronde buis van ∅ 150 mm. Houd deze buis zo kort mogelijk en laat zo weinig mogelijk bochten. Indien u de uitlaat op een schouw wilt aansluiten, moet de buis gemonteerd worden zoals op fig. 11. Let erop dat dit een verluchtingsschouw is. In geen geval mag er aangesloten worden op een verwarmingsschouw. Verminder de uitlaatsectie niet door een te kleine of te weinig doorlatende muurrooster, dakdoorvoer of dergelijke, want hoe minder de afvoer geremd wordt, hoe groter het nut van uw dampkap.

Fig. 11

Slecht

Matig

Goed

Wanneer de dampkap zich bevindt in dezelfde ruimte van een ander toestel met verbrandingsgassen via een afzonderlijk kanaal, dan moet er op gelet worden dat er een aangepaste luchttoevoer is.

De hiervoor vermelde instructies i.v.m. de luchtafvoer zijn opgesteld volgens de voorschriften van de bevoegde overheid en moeten dus nageleefd worden.

6. INBOUWAFMETINGEN

663 / 693 Zie pag. 36

Gelieve de gegevens van het typeplaatje te controleren.

De inbouwdampkap is voorzien van een snoer met ingebouwde aarding. Zorg ervoor dat de stekker wordt aangesloten op een eveneens van aarding voorziene stekkerdoos.

De stekker moet zichtbaar en goed bereikbaar gemonteerd zijn.

9. BEDIENING

Door de schuiflade in gesloten positie te duwen schakelt ze uit, door ze naar u toe te trekken schakelt de dampkap in. De dampkap herneemt steeds de laatste ingestelde ventilatorstand en instelling verlichting bij het openen van de schuiflade.


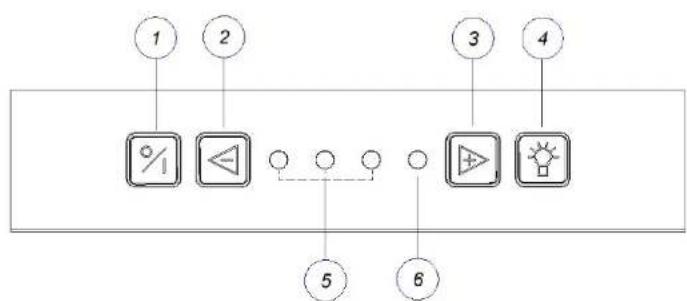

1. Ventilator aan- en afleggen
2. Ventilatorsnelheid verlagen
3. Ventilatorsnelheid verhogen
4. Verlichting
   5 en 6 : LED ventilatorstand

Toets "1": In- en uitschakelen

• met een druk op toets 1 schakelt u de motor in of uit
• na het uitschakelen van het toestel, staat toets 1 toe om de volgende keer de dampkap in te schakelen op de laatst gebruikte functie (verlichting en/of motor)

- de dampkap is zo geprogrammeerd dat ze uitschakelt 10 minuten na één druk op toets 1 (het eerste LED knippert en de rest van de LED's branden naargelang de stand van de motor). - bij tweemaal drukken op toets 1 worden motor en licht onmiddellijk uitgeschakeld.

Toets 2 en 3

Deze dampkap is voorzien van drie snelheden en een intensieve 'POWER' stand. Om de snelheid te verhogen drukt u op toets 3. Om de snelheid te verlagen drukt u op toets 2.

Om de 'POWER' stand te bereiken drukt u op toets 3 tot het rode LED gaat branden. Deze 'POWER' stand werkt gedurende 20 minuten, wat voldoende is. Na 20 minuten keert de dampkap automatisch terug naar snelheid 3.

Deze functie wordt enkel gebruikt bij een sterke ontwikkeling van geur, rook en damp. Rekening houdend met de grote afvoer van lucht bij deze stand, moet het gebruik tot een minimum herleid worden.

Toets 4: Verlichting

Met deze toets kunt u de verlichting aan- en uitschakelen. De verlichting kan op elk moment worden gebruikt, ook als de motor is uitgeschakeld. Dimmen gebeurt door de toets ingedrukt te houden. De instelling van de gedimde verlichting wordt niet hernomen, wanneer het toestel met de schuiflade wordt aan en uitgeschakeld

Weergave van de snelheden

Led 5 en 6 geven de snelheid weer die op dat moment in werking is. Een zelfherstellend thermocontact zorgt ervoor dat de motor bij oververhitting wordt uitgeschakeld. Na afkoeling zal de motor weer inschakelen.

10. WERKING

De inbouwdampkap is voorzien van een krachtige centrifugaal ventilator die de dampen opzuigt door een vetfilter, om ze vervolgens naar buiten te brengen langs de evacuatiepijp. De constructie van de toestellen met randafzuiging brengt mee dat het ganse oppervlak nuttig wordt gebruikt,

terwijl een maximum afzuiging ontstaat aan de randen, een waarborg voor een degelijke afvoer.

BELANGRIJK! Om een goede werking te verzekeren is het evenwel nuttig volgende tips in acht te nemen:

• Plaats uw kookgerei zodanig dat opwellende dampen binnen het aanzuigvlak van de dampkap terechtkomen.
• Vermijd elke tocht boven het kookvlak.
• Hoe groot de keuken ook is, toch dient u er rekening mee te houden dat er slechts zoveel kubieke meter lucht kan worden afgevoerd als er in de keuken binnen gelaten wordt. Wanneer er geen of te weinig luchttoevoer is, mag er ook geen afdoende werking verwacht worden van het apparaat. Dit kan u verhelpen door een deur of een venster op een kier te zetten, liefst van binnenshuis uit.
• Alleen onder voortdurend toezicht mag onder de dampkap gefrituurd worden.
• Het is strikt verboden om onder de dampkap te flamberen.

11. ONDERHOUD

Bij het verpakken zit de filter stevig vast aan de veren om de volgende montages te vergemakkelijken, volstaat het de veren lichtjes naar het midden van de filter te buigen.

Naargelang het gebruik en zeker MINSTENS OM DE MAAND, dient u de vetfilter uit te nemen en te reinigen.

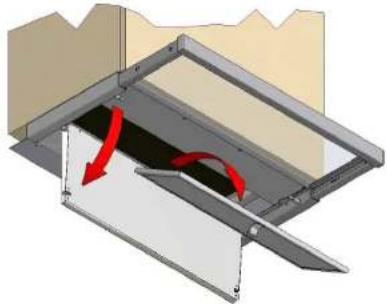

Na het uitschuiven van de lade trekt u gewoon de onderplaat gelijktijdig aan beide zijden naar beneden aan zijkant.

De filter kan gereinigd worden in de vaatwas of dompel de filter in een oplossing van kokend water, waarbij een detergent is toegevoegd. Laat de filter daarna afdruipen en drogen voor het herplaatsen. De buitenkant van de schouwkap met een vochtige doek en een mild reinigingsmiddel schoonmaken en ondernouden met NOVY inoxcleaner (906060). Geen agressieve of krassende producten of bleekwater gebruiken. Belangrijk ! Indien de bovenvermelde instructies niet worden uitgevoerd, ontstaat er door een te sterke vervuiling kans op brandgevaar.

12. VERVANGEN VAN DE LAMPEN

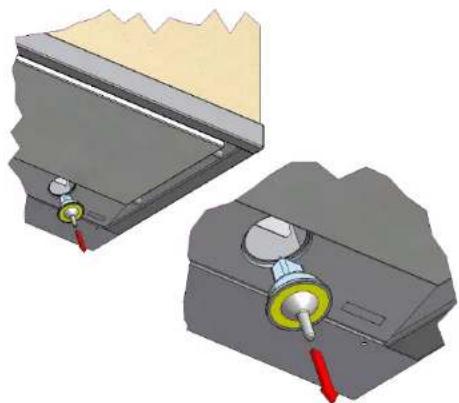

Voor iedere interventie dient het toestel elektrisch ontkoppelt te worden en dienen de lampen afgekoeld te zijn. Bijgeleverd vindt u een zuignapje voor het verwijderen van de lampen. Zuignapje op de lamp plaatsen en naar u toe trekken. Nieuwe lamp plaatsen dmv zuignap. De dampkap 663 is voorzien van 2 lampen van het type 12V/20W/∅35/GU4/38°, model 693 van 4 lampen van zelfde type.
