GEBRUIKSAANWIJZING D 736 NOVY

Novy nv behoudt zich het recht voor te allen tijde en zonder voorbehoud de constructie en de prijzen van zijn producten te wijzigen.

Het is uitermate belangrijk dat uw nieuwe dampkap zodanig geïnstalleerd wordt, dat deze haar maximum vermogen kan ontwikkelen wat luchtdebiet betreft.

In principe dient de uitlaat zo kort en zo groot mogelijk van sectie gehouden te worden. Sluit daarom een buis aan die een binnen- diameter heeft van 125 mm.

Let ook op het andere eind van de uitlaat. Verminder de uitlaatsectie niet door een te kleine of te weinig doorlatende muurrooster of iets dergelijks. Hoe minder de afvoer geremd wordt, hoe groter het debiet en aldus het nuttige effect van uw dampkap.

2. MONTAGE

Wanneer u de verpakking van de inbouwdampkap verwijdert, dient u erop te letten dat de montagematerialen los bij verpakt zijn.

De NOVY dampkap kan u rechtstreeks aan de muur hangen door middel van de bijgeleverde β-rail. Boor op de gepaste plaats gaten in de muur met een steenboor van 8 mm. Bevestig hierin de nylon pluggen en schroef vervolgens de rail stevig vast met de bijgeleverde schroeven. Hang tenslotte de dampkap op. Om de dampkap onderaan een hangkast te monteren dient er een uitsparing voorzien te worden, alsook de gaten ∅ 8 (volgens de afmetingen van figuur 7, 8, 10 of 11). Bijgeleverde bouten M5 kunnen dan met rondsels, door de kast in de clipsmoeren geschroefd worden, die zich in de bovenzijde van de kap bevinden, een uitsparing.

ßorg ervoor dat tussen de onderkant van de dampkap en het kookvlak min. 60 cm voor elektrisch, 65 cm voor gas en 75 cm voor inductie vrij is. Het is belangrijk dat het apparaat goed horizontaal is geplaatst.

3. AANSLUITING VOOR LUCHTAFVOER

De aansluiting gebeurt naar boven op een ronde buis van 125 mm diameter voor de types met enkele motor en 150 mm diameter voor de types met 2 motoren.

Indien u de uitlaat op een schouw wilt aansluiten, monteert u best de buis zoals op de figuur hieronder.

Let erop dat dit een verluchtingsschouw is. Er mag in geen geval worden aangesloten op een verwarmingsschouw.

Slecht

Matig

Goed

Verminder de uitlaatsectie niet door een te kleine of te weinig doorlatende muurrooster of dergelijke, want hoe minder de afvoer geremd wordt, hoe groter het nuttige effect van uw dampkap.

De hiervoor vermelde instructies i.v.m. de luchtafvoer zijn opgesteld volgens de voorschriften van de bevoegde overheid en moeten dus nageleefd worden.

Stroomsterkte en verbruik zijn aangegeven op het specificatieplaatje.
ßorg ervoor dat de stekker wordt aangesloten op een van aarding voorziene stekkerdoos. De stekker moet zichtbaar en goed bereikbaar gemontleerd zijn.

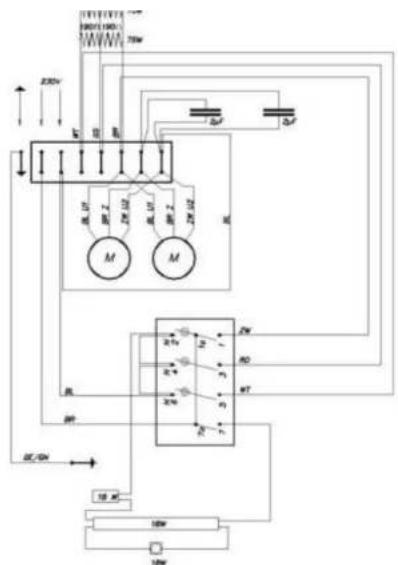

14. ELEKTRISCH SCHEMA 700/1 - SERIE 2 MOTOREN SCHEMA ELECTRIQUE 700/1 - SERIE 2 TURBINES ELEKTRISCHER SCHALTPLAN 2 MOTOR

De NOVY dampkap is voorzien van een krachtige centrifugaalventilator welke de dampen opzuigt door een vetfilter, om ze vervolgens naar buiten te brengen langs de evacuatiepijp.

De geluiddemper, in de dampkap gemonteerd, zorgt ervoor dat het geluid van de motor tot een minimum wordt herleid.

De toestellen met randafzuiging zijn zo geconstrueerd dat de ganse oppervlakte nuttig wordt gebruikt, terwijl een maximum afzuiging ontstaat aan de randen, een waarborg voor een degelijke afvoer.

Belangrijk!

Om een goede werking te verzekeren is het evenwel nuttig volgende tips in acht te nemen :

• Plaats uw kookgerei zodanig dat de opwellende dampen binnen het aanzuigoppervlak van de dampkap terechtkomen.
• Vermijd alle tocht boven het kookvlak.
• Hoe groot uw keuken ook is, toch dient u er rekening mee te houden dat er slechts zoveel kubieke meter lucht door de turbine kan worden afgevoerd als er in de keuken binnengelaten wordt. Wanneer er geen of te weinig luchttoevoer is, mag er ook geen afdoende werking verwacht worden van het apparaat. Dit kan u verhelpen door een deur of een venster op een kier te zetten, liefst van binnenshuis uit.
• Alleen onder voortdurend toezicht mag onder de dampkap gefrituurd worden.
• Flamberen onder de dampkap is in geen geval toegestaan.

6. BEDIENING VAN DE SCHAKELAARS

De schakelaar bevat 4 toetsen, waarvan 3 met verklikkerlichtje :

III sterke afzuiging

II matige afzuiging
I lichte afzuiging
verlichting

7. ONDERHOUD

Bij het verpakken zit de vetfilter stevig vast aan de veren. Om de volgende montages te vergemakkelijken, volstaat het de veren lichtjes naar de binnenkant van de filter te verbuigen.

Een sterk vervuilde vetfilter belast de motor extra zwaar. Naargelang het gebruik en MINSTENS OM DE MAAND, dient u de vetfilter uit te nemen en te reinigen. Deze kunt u bereiken door de onderplaat aan de voorzijde open te klappen.

Reiniging van de filter:

a) In de vaatwasmachine
b) Handmatig:

Dompel de filter in een oplossing van kokend water waarbij een detergent is toegevoegd.

Laat de filter drogen voor het herplaatsen.

Belangrijk!

Indien de bovenvermelde instructies niet worden opgevolgd, ontstaat er door een te sterke vervuiling kans op brandgevaar.

Om de gelakte delen te reinigen, gebruikt u een lichte zeepoplossing, doch in geen geval schuurpoeder.

De inox dampkap kan worden gereinigd met vochtige doek en een mild reinigingsmiddel. Gebruik nooit agressieve, krassende of chloorhoudende producten of bleekwater (Eau de javel).

Onderhoud van de inox oppervlaktes gebeurt best door middel van NOVY Inoxcleaner (bestelnummer 906.060).

De motor van de dampkap behoeft geen smering noch onderhoud.

8. VERVANGING VAN DE LAMP

Druk het glas samen met de glashouder (rail) omhoog gedrukt en draai de gekartelde schroeven enkele toeren los. Blijf het glas vasthouden terwijl u de glashouder (rail) wegneemt.

Schuif het glas naar achteren, om het te verwijderen.

Voor de 706/1 en 736/1 is de lamp van het type TL 15 Watt, voor de dampkappen 709/1, 739/1, 749/1 en 750/1 TL 18 Watt.

Startertype : 4 - 80 W

6

12. INBOUWAFMETINGEN 750/1
