Merk	Novy
Model	Pure'line Mini 826
Producttype	Afzuigkap
Voeding	220-240 V, 50 Hz
Aantal snelheden	3 snelheden + Power stand
Verlichting	LED dimbaar, kleurtemperatuur instelbaar (2700 K tot 4000 K)
Uitgestelde uitschakeling	Ja (10 min bij afvoer, 30 min bij recirculatie)
Automatische uitschakeling	Na 3 uur zonder gebruik
Connectiviteit	InTouch functie voor Novy inductiekookplaten
Afstandsbediening	Ja, met AAA batterijen (2x)
Installatietype	Buitenafvoer of recirculatie (met optioneel filter)
Vetfilter	Metalen, met de hand of in de vaatwasser wasbaar
Recirculatiefilter	Monoblok (optioneel)
Reinigingsindicator	Voor vetfilter (na 20u) en monoblokfilter
Materialen	Roestvrij staal, gelakte delen, glas
Veiligheid	Thermische motorbeveiliging, automatische uitschakeling, kinderveiligheid
Referentienummer vetfilter	609.014 (modellen 810/811/816) of 7400.020 (modellen 820/821/826)
Referentienummer monoblokfilter	Zie recirculatiehandleiding
Garantie	60 maanden (5 jaar)
Klantenservice	België: +32 (0)56/36.51.02; Frankrijk: +33 (0)3.20.94.06.62; Duitsland: +46 (0)511.54.20.771; Nederland: [phone]; Verenigd Koninkrijk: [phone]

Veelgestelde vragen - Pure'line Mini 826 NOVY

Hoe maak ik het vetfilter schoon?

Het metalen filter kan met de hand worden gewassen met een oplossing van kokend water en ontvetter, of in de vaatwasser op lage temperatuur. Laat het na het reinigen uitlekken voordat u het terugplaatst.

Wat moet ik doen als de 4 snelheidsindicatielampjes knipperen?

De 4 LED's knipperen gedurende 5 minuten na 20 uur koken, wat aangeeft dat het vetfilter moet worden gereinigd. Reinig het filter en reset de indicator door 5 seconden op toets 2 te drukken.

Hoe stel ik de kleurtemperatuur van de verlichting in?

De standaardtemperatuur is 2700 K (warm wit). Om over te schakelen naar 4000 K (neutraal wit), koppelt u de afzuigkap los van het stroomnet, opent u de verlichtingsbehuizing, verwisselt u de connector van de kabel op de andere aansluiting van de LED-lamp en sluit u deze weer.

Hoe koppel ik de afzuigkap aan een InTouch-kookplaat?

Zorg ervoor dat de afstandsbediening is gekoppeld aan de afzuigkap. Sluit de kookplaat aan en raak tegelijkertijd de net-toetsen op de kookplaat aan tot het geluidssignaal. De afzuigkap knippert of maakt klikgeluiden: druk op een InTouch-toets op de kookplaat om te bevestigen.

Hoe activeer ik de recirculatiemodus?

Zet de motor uit, druk tegelijkertijd 3 seconden op toetsen 2 en 3 tot de rode LED 5 keer knippert. Dit activeert de indicator voor vervanging van het monoblokfilter en stelt de uitgestelde uitschakeling in op 30 minuten.

Hoe vervang ik de batterijen van de afstandsbediening?

Draai het plastic deksel los, verwijder de oude batterijen en plaats twee nieuwe AAA-batterijen met de juiste polariteit. Gooi gebruikte batterijen niet bij het huishoudelijk afval.

Wat is de minimale installatiehoogte?

De minimale hoogte tussen het kookoppervlak en de afzuigkap staat vermeld in de montagehandleiding die bij het apparaat wordt geleverd. Raadpleeg deze.

Wat betekent het rode lampje dat brandt?

Het rode lampje gaat branden om aan te geven dat het monoblokfilter voor recirculatie moet worden vervangen. Na vervanging reset u door 3 seconden op toetsen 2 en 3 te drukken (motor aan) tot de rode LED 3 keer knippert.

Hoe reset ik de indicator van het vetfilter?

Nadat u het vetfilter heeft gereinigd, drukt u 5 seconden op toets 2. De snelheidsindicatoren stoppen met knipperen, wat de reset bevestigt.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, gebruik de afzuigkap nooit zonder vetfilter. Dit voorkomt vetophoping in het apparaat en behoudt de prestaties. Een ontbrekend of verstopt filter vormt een brandgevaar.

GEBRUIKSAANWIJZING Pure'line Mini 826 NOVY

NL Gebruiksaanwijzing p. 2

2.1 Toestel bedieren 5
2.2 Afzuging in- en uitschakelen 5
2.3 Verlichting 6
2.4 Programmering recirculatie (optioneel) 6
2.5 Afstandsbediening 7
2.6 InTouch 7

3 REINIGING EN ONDERHOUD 8

3.1 Algemeen onderhoud 8
3.2 Vetfilter 8
3.3 Monoblock recirculatiefilter (optioneel) 9

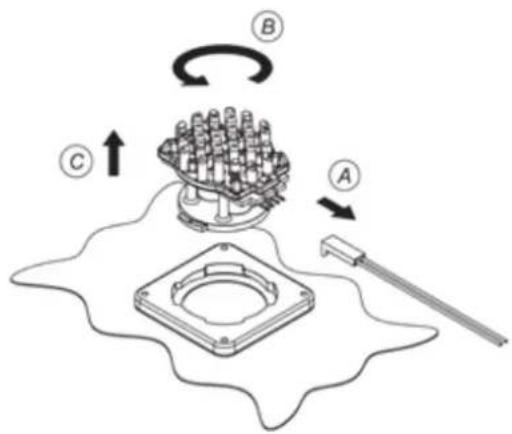

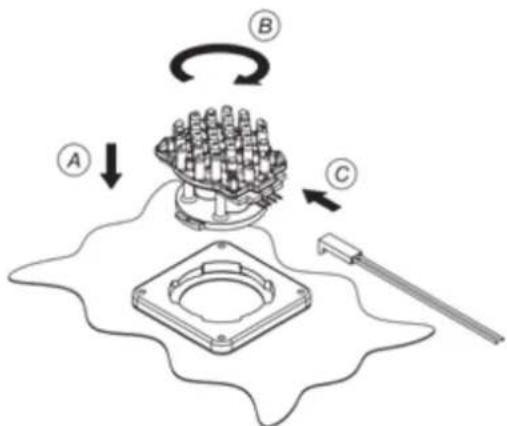

3.4 Ledverlichting 9
3.5 Batterijen van de afstandsbediening verzangen 10
3.6 Storingen 10

4 QUICKGUIDE 11

4.1 Installingen 11
4.2 Indications 11

GARANTIEVOORWAARDEN 42

• Belgie: wwwnovy.be

• Nederland: wwwnovynederland.nl

Dit is de gebruiksaanwijzing voor het toestel zoals op de voorzijde is aangegeven. De montage instructie is een apart boekje dat met het toestel is meegeleverd.

In deze gebruiksaanwijzing worden gewerkt met een aaantal symbolen. Hieronder vind u de betekenis van deze symbolen.

SymboolBetekenisActie
	Indicatie Toelichting van eenindicatie op het toestel.
	Info/Waarschuwing	Dit symbool duidt opeen belangrijke tip of eengevaarlijke situatie

Leef deze instructie na om letsel en materiele schade te voorkomen.

ischeveiligheidsvoorschriften

• Dit toestel voldoet aan de geldende veiligheidsvoorschriften. Ondeskundig gebruik kan darüber persoonlijk letsel en schade aan het toestel veroorzaken.
  Lees aandachtig de gebruiksaanwijzing en de montage instructie voor de installmente en ingebruikname van dit toestel. Hierin vind u belangrijke informatie voor de montage en gebruik van het toestel.

• De veiligkeit is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenter is verantwoordelijk voor een goede werkung op deplaats van opstelling.

• Het toestel is uitsluitend bedoeld voor huishoudelijk gebruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik. Gebruik het toestel Niet buitenshuis.

• Controller de staat van het toestel en het montagmaterialiaal zodia u zeuit de verpakking haalt. Neem het toestel met zorgui de verpakking. Gebruik geen scherpe messen om de verpakking te openen.
• Installee het toestel Niet indien het beschadigd is enRCT u in dat geval tot Novy.

-Bewaar deze handleiding zorgvuldig en geef deze door aan de persoon die het toestel eventueel na u gekruikt.

• Novy is Niet aansprakelijk voor schade als gevolg van onjuiste montage, onjuiste aansluiting, onjuist gebruik of onjuiste bediening.
• Raak geen onderdelen aan die onder spanning staan.

• Het toestel nicht ombouwen of wijzigen.

• Verwijder etiketten en zichklevers/stickers welke op het toestel�ige geplaatst met gebruiks-of montage tips. In het toestel awhile het vetfilter bevindt zich het type sticker,deze Niet verwijdersen.

eidsvoorschriften bij kinderen in huis

• Verpakkingsmaterial van het toestel is gevaarlijk voor kinderen. Laat kinderen Niet met het verpakkingsmaterial spelen. Houd verpakkingsmaterialen uit de buurt van kinderen.
• Kinderenjonger dan 8aar kunnen dit toestel enkel onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid gebruiken of indien zij opgeleid zich om dit apparaat te gebruiken in veilige omstandigheden.
• Houdtoezicht op kinderen om er zeker van te zijn dat ze Niet met het toestel spelen.
• Kinderenjonger dan 8aar dienen uit de buurt van het toestel en de aansluitkabel blijven.
• Reiniging en onderhoud van het toestel mogen nicht worden uitgevoerd door kinderen.
• De verlichting van het toestel is zeer fel en kan de open beschadigden. Zorg dat vooral baby's Niet direct in de lampen kijken.
• Zorg ervoor dat batterijen buiten het bereik van kinderen bewaard worden. Laat kinderen Niet zonder toezicht batterijen verrangen.

eidsvoerschriften bij gebruik van het toestel

• Personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis of ervaring hebben, hun den dit toestel enkel onder toezicht van een personen die verantwoordelijk is voor hun veiligheid gebruiken of indien zij opgeleid zich om dit apparaat te gebruiken in veilige omstandigheden.
• Flamberen onder de toestel is in geen geval toegestaan.
• Wanneer u aan het bakken, braden, grillen of frituren bent, blij er aktijd bij. Oververhitte olie en vet kan snel vlam vatten en de afzuigkap hierdoor beschadigen.
• Reinig het vetfilter regelmatig volgens de instructies uit deze gebruiksaanwijzing. Door het Niet opvolgen van de renigingsinstrumenties ontstaat er vetafzetting in het filter waardoor er risico is op brandevaar ontstaat.
• Gebruik het toestel nooit zonder de vetfilters om te voorkomen van vuil en vet verder in het toestelterecht komt wat op den duur de werkking en het functioneren kan beinvloeden.
• In geval van brand schakel.altijd uw toesteluit.
• Blus brandende vetten nooit met water, maar de pan af met een passend deksel of een blusdeken.
• Opgelet, bepaalde delen van het toestel welke binnen handbereik liggen+kunnen tijdens het koken heet worden.
  Zodra er gas kookzones ingeschakeld zich en er geen kookgerei opstaat, worden er zeer veel warmte ontwikkeld. Het toestel dat hierbij is gemonteerd kan schade oplopen of in brand raken. Zorg dat er altiijd kookgerei op de ingeschakelde gas kookzones geplaatst zich.
• Voor het effectief verwijderen van de kookdampen schakel het toestel enkele Minutes voor de aanvang van het koken in.
• Maak gebruik van de naloopstand indien het toestel hierover beschikt. De instructies voor de naloopstand worden beschreiben in deze gebruiksaanwijzing.
  Vermijd elke vorm van tocht boven het kookvlak.

• Plaats uw kookgerei zodenig dat opwellende dampen onder het aanzuigoppervlak van de kap terechtkomen.

• Koken met inductie: de intensiteit van toestel en kookplatz zo laag möglich instellen om overproductie van dampen te beperken.

• Indien het toestel beschikt over een onderplaat zorg dat deze algid goed gesloten is. Let op dat deze goed in de klemmen steekt en Niet los kan lately. Plaats bij het openen van de onderplaat Niet uw handen aan de zijde van de scharnieren om klemgevaar te voorkomen.
• Plaats geen voorwerpen op het toestel, deze können möglichken vallen en voor een gevaarlijke situatie zorgen.

Hoe groot de keuken of de ruimte met open keuken ook is, er kan slechts zoveel lustucht uit de ruimte worden afgezogen als er wordt aangevoerd. Te weinig luchttoevoer kan een rendementsverlies van 50% en meer veroorzaken.

Indien de afzuiig tergelijk gebrukt worden een verbrandingssystem (bijv. gas-, olie-, hout- of kolenkachels, gasboilers, warmwaterketels op gas, gaskookplaten en gasovens), kuren verbrandingsgassen wordenereguzogen en leiden tot vergiftigng.

Een verbrandingsysteme gebrukt lucht in een ruimte als verbrandingslucht. Hierdoor ontstaan verbrandingsgassen die door een afvoerinstallatie waar buiten worden gevoerd. Het toestel zuijt lucht aan uit de keuken en aangrenzende vertrekken. Als de luchttoevoer Niet voldoende is ontstaat er onderdruk. De giftige gassen worden uit de schoorsteen of afvoerkanaal terug de ruimte in gezogen.

Bij gewelijkijdig gezruik van het toestel en verbrandingstoestellen in bezelfde ruimte mag de onderdruk in de ruimte Niet groter+zijn dan 4Pa (= 0,04mBar) .De onderdruk kan worden voorkomen door Niet-afsluitbare openings (bijvoorbeeld in ramen of deuren in combinatie met een ventilatiekast in de muur) voldoende lustch in het de ruimte kan komen. Laat het totale ventilationsystem van uw woning door eenvakman beoordelen en een voorstel lately makeen voor passende maatregelen op het gebied van luchttoevoer.

Bij gelebruik van het toestel met een interne of een externe motor(unit) met luchtafvoer maar buiten dient er in de ruimte waar het toestel is opgesteld/ geplaatst voldoende luchttoevoer aanwezig te zich zodate vert leucht kan toestromen. Het aanvoeren van verse lucht kan geschieden door een raam te kantelen, een deur te openen of door een toevoerrooster aan te brengen.

Bij een toestel met recirculatieClient ook een minimale ventilatie in de ruimte waar het toestel is opgesteld/ geplaatst aanwezig te zich. De ventilatie kan geschieden door de algemene ventilatie in de woning of door een raam te kantelen of een deur te openen.

Een aantal toestellen zijn uitgerust met een aansluiting voor een venstercontactschakelaar (zie de technische specifica- ties van uw toestel). Indien het toestel tegelijk要去 werken met een verwarmingstoestel dat lucht uit het vertrek nodig heeft en als de vereiste toevoer van verse lucht enkel via een geopend venster kan gebeuren, is het möglichk om op het toestel een venstercontactschakelaar (niet bijgeleverd) aan te sluiten. Die zorgt ervoor dat het toestel alleen werkct

indien het raam openstaat Als het venster gesloten is, kan de ventilator Niet worden ingeschakeld. Contacteer uw installateur voor de juiste accessoire voor uw toestel.

• In de montage instructie worden de juist wijze van montage beschreiben. Lees deze instructies goed door.
• De installmentie en de elektrische aansluiting van het toestel dieren aan een erkende vakman toevertrouwd te worden.
• Novy kan nicht verantwoordelijk gesteld worden voor eventuele schade voortkomend uit een foutie inbouw of aansluiting.
• Controller de afstand:tussen het kookoppervlak en het toestel. In de montage instructie worden de minimale en maximale hoogte aangegeven.

prgsmaatregelen bij een defect.

• Bij het vaststellen van een defect, het toestel uitzetten en de elektrische toevoer uitschakelen.
• De herstellingen dieren enkel door gespecialiseerd personeel te worden uitgevoerd. In geen geval het apparaat zichl openen. Neem contact op met de servicedienst van Novy.

MILIEUBESCHERMING

Tips om energie te besparen

Het neue toestel is bijzonder efficien en energiezuinig. Hieronder volgen wat tips om uw toestel nog energiezui-niger te make.

• Schakel het toestel op de laagste snelheid in wanner u met koken begint om de vochtigheidsgraad te regelen en kookluchtjes te verwijderen.
• Gebruik de hoogste snelheid alleen wanner dit beslistoodzakelijk is.
• Verhoog de snelheid van het toestel alleen wanner de hoeveelheid damp dit vereist.
• Houd het filter/ de filters van het toestel schoon om de vetfilterings- en geurfilteringsefficiente te optimaliseren,
• Schakel als er veel damp vrijkomt opijd waar een hogere vermogensstand. Dat is efficienter dan te proberen door het toestel lang te gebruiken, damp op te vangen die zich al in de keuken verspreid heeft.
• Laat het toestel na het koken Niet onnodig (na)ventileren.
• Schakel de verlichting uit bij het verlaten van de keulen of als de keulen alicht genoeg is.
  Zorg voor voldoende luchttoevoer in de ruimte, zodate het toestel officiert en energiezuinig kan werken.
• Plaats deksels op de pannen om kookdampen en condens te verminderen.

Recyclage van de transport-verpakking en het oude toestel

Dit toestel is beschernrd door verpakking gegen transportschade. De gebruekte materialen zich nicht schadelijk voor het milieu en geschikt voor recyclage. Opteer voor een milieuvriendelijk afvoer van de verpakking. Uw apparaat bevat tevens vele recycleerbare materialen.

Daarom dienen gebruikte toestellen van ander afval te worden geschieren. De recyclage van het oude toestellen die door uw fabrikant worden georganiseerd worden op deze manier onder de Beste omstandigheden uitgevoerd.

Voor de recyclage van uw toestel verwijzen we waar de recent geldende Europese richtlijnen omtrent elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoperaar de dichtstbijzijnde inzamelplaats voor uw oude toestel. Houd oude toestellen buiten het bereik van kinderen.

Recyclage van batterijen

Batterijen Niet met het gewone huisvuil meegeven. Informeer bij uw gemeente of bij uw verkoperaar de dichtstbijzijnde inzamelplaats voor batterijen. Houd batterijen buiten het bereik van kinderen.

2 BEDIENING EN FUNCTIONS

2.1 Toestel bedieren

De afzuiigkap kurz u bedienen met de schakelaar op de afzuiigkap of met de meegeleverde afstandsbediening.

Bediening op de afzuigkap:

Aan /uit toets
Snelheid verlagen
3 Snelheid verhogen
4 Verlichting
5 Indicatie lampjes groen snelheid 1,2,3
6 Indicatie lampje rood Powerstand

2.2 Afzuiging in- en uitschakelen

Afzuiging in- uitschakelen

Om de afzuiig ing in te schakelen drukt u op toets 1. Het vermogen van de afzuiig wordt aktijd opgestart op de LAST gebruikte functie (verlichting en/of motor).

Afzuiging uitschakelen met naloopstand

Om de naloopstand in te stellen drukt u eénmaal op toets 1 Het eerste individatie lampje knippert, de andere individatie lampjes branden op de LAST ingestelde stand. Na 10 minutes schakelen motor en verlichting automatischuit.

De nalooptijd is standarda ingesteld op 10 minuten in afvoermodus. Het is aangeraden om alkijd deze functie volledig uit te voeren.

Afzuiiging uitschakelen zonder naloopstand

Druk 2x op de toets

Vermogensniveau van de afzuiing

Om het vermogensniveau te verhogen drukt u op de toets 3

Om het vermogensniveau te verlagen drukt u op de toets 2.

Drie groene LED's 5 given stand een tot drie aan.
- De rode LED 6 geeft de Powerstand aan. De Powerstand worden enkel gebruikt bij een sterke ontwikkeling van geur, rook of damp. Rekening houdend met de grote afvoer van lucht bij deze stand, moet het gebruik tot een minimum herleid worden.
- De Powerstand keert na 6 minutes automatisch terug maar slelheid drie.
- De motor beschikt over een thermocontact, dat bij oververhitting de motor uitschakelt. Na afkoeling za de motor weein inschaken.

Het vaststellen van de oververhitting isoodzakelijk.Dit kan bijvoorbeeld zijn door vlam in de pan, de waaier van de motor worden geblokkeerd of er is een voorwerp in de uitblaasopening gekomen waardoor deze gedeelrijk of volledig is afgesloten.

Auto-Stop

Om te vermijden dat de afzuigkap aan zou blijven staan,
wordt de motor automatisch na 3 uuruitgeschakeld (enkel indienijdens die 3 uur de bediening nicht werd gewijzigd).
De verlichting van de afzuigkap blijft branden

2.3 Verlichting

Verlichting in- en uitschakelen

Om de verlichting in ofuit te schakelen drukt u op toets 4. Hetlicht werkt onafhankelijk van de motor.

De LED verlichting beschikt over een soft-on/soft-off functie, wat betekend dat de verlichting rustig aan en uit za gaan. Bij het inschakelen van de verlichting zal deze algijd maar het volle vermogen gaan en kan ook gebruikt worden wanneser de ventilator is uitgeschakeld.

Dimmen van de LED verlichting

Wanner de LED verlichting is ingeschakeld kurz u deze dimmen door toets 4 ingedrukt te honden.

Wijzigen kleurtemperatuur van de ledverlichting

De kleurtemperatuur van de ledverlichting(Intu wijzigen van 2.700 K (warm wit) naar 4.000 K (neutraal wit). De beschrijving om dit te wijzigen vind u in paragraaf 3.4.

2.4 Programmering recirculate (optionel)

Indien gekozen is voor recirculatie dient er 1 maal een programmering plaats te vinden.

Met deze programmering worden de verwangingsindicatie van het monoblock recirculatiefi Iter geactiveerd en de nalooptijd gewijzigd.

• De motor dient uitgeschakeld te zich
  Druk de toetsen 2 en de 3 gelijktijdig in gedurende 3 seconden tot de rode LED 5x knippert.

De volgende functies zich dan in werkung getreden:

• Vervangingsindicatie van het monoblockfi Iter is geactiveerd. Na een vast ingesteldeijd geeft een rood individatie Licht op het toestel aan dat het monoblock fi Iter verwangen dient te worden.
• Nalooptijd is ingesteld op 30 minutes (i.p.v. de standarden 10 minutes).

Maak gebruik van de naloootijd van 30 Minutes, zDat de kookgeuren goed opgenomen+kennen worden in het monoblock fi Iter.

Lees paragraaf 3.3 voor meer informatie over het verwangen van het monoblock recirculatiefi Iter.

• De motor dient uitgeschakeld te zich
• Druk op de bediening de 2 en de 3 geleiktijdig in gedurende 3 seconden tot 3e groene led 3× knippert.

Nalooptijd is werk ingesteld op 10 minutes (i.p.v. 30 minutes) en reinigingsindicatie voor recirculatie is uitgeschakeld.

2.5 Afstandsbediening

①Verlichting
② Snelheid verhogen
③ snelheid verlagen
④ Aan/uittoets
⑤ Novy knop
(niet van toepassing)

De afstandbediening is voorgeprogrammeerd en werkdt direct op het toestel.

Afstandsbediening opniew programmeren

Indien de ingestelde code stoort met andere zenders, kan een andere code op de afstandsbediening gekozen worden. Er zijn totaal 10 code möglichkheden.

Bepalen van de gebruikte code

Druk gelsektijdig op de afstandsbediening op de toetsen en ca. 3 seconden). Het lampje op de afstandsbediening knippert evenveel keer als de ingestelde code.

Wijzigenvandodecode

• Drukgelijktijdig op de afstandsbediening op de toetsen en (ca. 3 seconden).
• Het groene lampje op de afstandsbediening knippert evenveel koer als de ingestelde code. Indien een andere code is gewenst herhaal.Deze stap opniew (1x knipperen is code 1,2x knipperen is code 2 etc. Er zijn totaal 10 codes).
  Druk gelsektijdig op de afzuigkap en (10 se- conden). Het 2e groene LED op de afzuigkap knippert (laat dan de knoppen los).
• Druk binnen 10 seconden op de afstandsbediening op toets om de bevestiging in te stellen. De afzuigkap en de afstandsbediening zijn nu op elkaar ingesteld.

2.6 InTouch

De afzugkap beschicht over de InTouch functie. Indien u een inductie kookplaat heeft van Novy met InTouch, kurz u de afzugkap bedieren vanaf de kookplaat.

InTouch op de inductie kookplaat programmeren

De afstandsbediening moet eerst werken op de afzuigkap.
Indien nodig kan de code van de afstandsbediening aangepast worden zoals beschreiben staat in paragraaf 2.5.

• Sluit de kookplaat aan op de netspanning.
• Houd de toetsen 7 seconden gewelijk蜻dig ingedrukt tot u voor de 2e maal een langer "biep"-signaal hoort.
• De kookplaat gaat nu automatisch de code zoeken van de afzuigkap.
  Wacht tot de verlichting van de afzuigkap begint te knipperen OF u een "klik"-geluid hoor wanner u een afzuigkap hebt zonder verlichting (Blijf geduldig, dit kan even duren).
  Knippert de verlichting of hoort u het "klik"-geluid"; druk onmiddelijk op een willekeurige InTouch toets + of -of de inductie kookplaat.
  Uhoorteen"biep"-signaalomdekoppelingtussenbeide toestellen te bevestigen.

Nu kunt u de afzuigkap bedieren met de toetsen op de inductiekookplaat.

Meer informatatie over het gebruik van de InTouch functies vindt u in de InTouch handleiding van de kookplaat.

InTouch functie in- en uitschakelen

De InTouch funtie staat standard aan. Het uitschakelen van de InTouch functie op de afzuiigkap heeft tot gevolg dat de connectie tussen afzuiigkap en Novy inductie kookplaat met InTouch en/of afstandsbediening ook isuitgeschakeld.

Om de InTouch functie UIT te schakelen toets 1 en toets 2 tegelijk indrukken voor 3 seconden de 2e en 4e LED knipperen 3 keer ter bevestiging. (Het toestel要去 uitgeschakeld zijn).

De functie kan ingeschakeld worden door de toets 1 en toets 3 tegelijk in te drukken voor 3 seconden. De 2e en 3e LED knipperen ker ter bevestiging (Het toestel要去uitgeschakeld zich).

3 REINIGEN EN ONDERHOUD

Volg alle instructies zoals beschreiben in het hoofdstuk Voorschriften voor verilgheid en gebruik.

Volg onderstaande reinigingsinstrumenties voor een langere levensduur en optimale werkinq van het apparaat.

3.1 Algemeen onderhoud

Laat de verlichting voldoende afkoelen voordat u de afzugkap gaat reinigen.

Gebruik nooit agressieve, krassende of chloorthoudende producten.

Gebruik geen hagedrukreinigers of stoomstraalapparaten.

Inox/ Roestvrijstaal

Reinigen met een schoonmaakdoekje met mild reini-gingsmiddel en daarna drogen met een zachte doek. Het onderhoud aan het inox/RVS kan gedaan worden met de Novy cleaner (906060).

Gelakte delen van de afzigkap

De afzuigkap kan worden gereinigd met een vochtig schoonmaakdoekje en een mild reinigingsmiddel.

Glas

Glazen delen van de afzuigkap können gereinigd worden met een zachte doek en een glasreiniger.

3.2 Vetfi Iter

Indien de volgende instructies nicht worden uitgevoerd, ontstaat er door een te sterke verrui-ing, kans op brandevaar.

Indicatie reiniging vetfi Iter

Indicatie: 4 knipperende indicatie lampjes

Na 20 kookuren gehen 4 knipperendeindicatieLED's aan dat de vetfiItergereinigd dient te worden.

Reset de reinigingsindicatie

Wanner u de vetfi lter terugplaatst na reiniging, volstaat het om 5 seconden op de toets te drukken om de indicator opnieuw in te stellen.

Indien u dit Niet doet, blijven de indicatei lampjes knipperen bij het inschakelen van de afzugkap.

Toegang tot het vetfi Iter

De onderplaat (a) aan het linker en rechter uiteinde vast te nemen enaar onder te trekken.De metalen vetfi Iter (b) kunt u nu verwijderen door aan het haakje te trekken dat zich op de fi Iter bevindt.

Reinigen vetfi Iter

Het metalen vetfi Iter kan met de hand gereinigd worden of in de vaatwasser. We raden aan om het vetfi Iter met de hand te reinigen.

Het filter handmatig reinigen:

• Dompel het fi Iter in een oplossing van kokend water waaraan een ontvettend afwasmiddel is toegevoegd.
• Gebruik voor het reinigen een borstel
• Spoel verzolgens het filiter uit onder de kraan met warm water en LAST deze daarna uitlekken.

Het fi lter in de vaatwasser reinigen:

• Gebruik een gangbaar vaatwasmiddel
• Plaats de verzadigde veti iters Niet samen met servicegoed in de vaatwasser
• Kies een programme met een lage temperatuur
• Laat het vetfi Iter uitlekken na het reinigen.

In de vaatwasser kan het fi Iter wat verkleuren. Dit heeft geen invloed op de werking van het fi Iter.

Terugplaatsen van de vetfi Itters

• Voordat het vetfi Iter terug geplaats worden, reinig gewijk de randen van het gedeelte in de afzuiigkap waar het fi Iter in geplaatst worden.
• Neem het fi Iter met 2 handen beet.
  Zorg dat de vergrendeling of de lip van het fi Iter aan de onderzijde zit.
• Plaats dechterzijde van het fi Iter in de opening en druk daarna het fi Iter aan de voorzijde omhoog en zorg dat deze zich vast klemt.

Een/Newuwtfiterkuntuverkrijgenviade
vakhandelofviedewebsitevanNovy.
Artikelnummer vetfi lter:810/811/816:609.014 820/821/826:7400.020.

3.3 Monoblock recirculatiefiIter (optioneel)

Bij de keuze voor recirculatie dient algid het recirculatieprogramma op de afzuigkap ingesteld te worden (zie paragraaf 2.4)

Indien gekozen is voor recirculatie is het toestel aangesloten op een uitblaasbox met een monoblock recirculatiefi Iter of er is een monoblock recirculatiefi Iter in de afzuigkap*(-achter het vetfi Iter geplaatst.

Vervangingsindicatie monoblock recirculatiefi Iter

Indicatie: rood indicatie lampje blijft branden

Na een vast ingestelde tijd geeft een rood individatie Licht op het toestel aan dat het monoblock fi Iter verrangen dient te worden.

Reset van de verwangingsindicatie

Voer onderstaande actie uit nadat u de monblock fi Iter(s) heeft verrangen. De motor moet aanstaan. Druk toets 2 en 3 gelijktijdig in gedurende 3 seconden, de rode indicatie LED knippert 3 x ter bevestiging. Indien het toestel nicht worden gereset, za het na 10 keer in- en uitschakelen van de motor automatisch resetten.

Plaatsen van het monoblock fi Iter

Raadpleeg de handleiding van uw recirculatie kit voor het uitnemen enplaatsen van het monoblock fi Iter.

Een neueu monoblock fi Iter kurz u verkrijgen via de vakhandel of via de website van Novy.

3.4 Ledverlichting

Vervangen van de led verlichting

Zorg eerst dat de kap spanningsloos is en LAST de verlichting voldoende afkoelen.

1. Schuif de spothouder voorzichtig aan beneden, om verwolgens met een Kantelbeweging de spothouder te openen.

2.Uitnemen van de LED lamp:

A. Ontkoppel eerst de kabel die waar de te verrangen LED loopt. Het ontkoppelen geleurt d.m.v. het losers van de vergrendeling, door een lichte druk uit te oefenen en tegelijk los te trekken.
B. Verwijderervolgens de teervangen LED door een zachte roterende beweging linksom te make.

3.Monteren van de(AP)NEWE LED:

A. Plaats de(AP)e LED spot in de bajonetring
B. Maak een roterende beweging rechtsom totdat de LED spot vast draait
C. Bevestig de voedingskabel
D. Plaats de spothouder terug in de afzuigkap en sluit daarna de spanning weean.

Wijzigen van de kleurtemperatuur

Zorg eerst dat de afzuigkap spanningsloos is gemaakt. Neem de stekker los van de afzuigkap of schakel de groep UIT.

Standaard is de kleur van de ledverlichting ingesteld op 2.700K (warm wit). Indien de wens is de kleur aan te passenaar 4.000K (neutraal wit), volg dan de onderstaande instructies:

• Open de onderplaat aan de onderzijde van de afzuigkap.

• Druk met 2 handen gegen de zijkant van de inox lamp houder en trek deze tegelijk met beleid maar beneden, zodate u aan de binnenzijde bij de verlichting(Int.

• De bedrading is met een connector aangesloten op de ledlamp.

• Neem de connector los van de ledlamp, en verplaats de bedrading waar de andere vrij eansluiting op de lamp.

• Doe deze handeling bij alle 4 de ledlampen.
  -Sluit de lamphouder weer

De kleur van de ledverlichting is nu aangepast van 2.700 K maar 4.000 K.

3.5 Batterijen van de afstandsbediening verwangen

• Voor de verwanging van de batterijdClient u het deksel los te schroeven, de oude batterijen te verwijderen en een neue erin te plaatsen. Let op de in het batterij vak aangegeven polariteitsmarkeringen. - Lege batterijen horen nicht in het huisvuil, maar moeter worden ingeleverd als KGA (B) / KCA (NL).

In geval van een storing kunt u contact opnemen met uw (keuken)leverancier en of de Novy Klantendienst.

Belgié Tel.: [phone]

Frankrijk Tel.: [phone]

Duitsland Tel.: [phone]

Nederland Tel.: [phone]

United Kingdom Tel: [phone]

Voor een goede en votte afhandeling is het nooodzakelijk dat de Hersteldienst weet welk type apparaat u hebft.

Hopenummer vindt u op een sticker in de binnenzijde van de afzuigkap. Deze worden zichtaar zodia u het filter uit de afzuigkap neemt.

Het typenummer kunt u hier noteren:

4 QUICKGUIDE

4.1 Installingen

UITLEG ACTIE INDICATIE OP	MERKING PAG.
Inschakelen motor	1			p 5
Uitschakelen motor mét naloop	1	Groene LED knippert Motor blijft nog 10min aan		p 5
Uitschakelen motor zonder naloop	2 x 1		Motor gaat onmiddelijkuit	p 5
Motorsnelheid verhogen	3			p 5
Motorsnelheid verlagen	2			p 6
Verlichting aan	4			p 6
Verlichting dimmen	4 gedurrende enkele sec.			p 6
Recirculatie aan	2 + 3 gedurrende 3 sec.	Rode LED knippert! Motor要去uit staan! p 6
Recirculatie UIT	2 + 3 gedurrende 3 sec.	Derde groene LED knippert 5x	! Motor要去aan staan! p 6
Reset reinigingsindicatie vetfi liters	2 gedurrende 5 sec.			p 8
Reset monoblock	2 + 3 gedurrende 3 sec.	Rode LED knippert 3x	! Motor要去aan staan! p 9
InTouch aan	1 + 3 gedurrende 3 sec.	2e en 3e LED knipperen	! Motor要去uit staan! p 7
InTouch UIT	1 + 2 gedurrende 3 sec.	2e en 4e LED knipperen	! Motor要去uit staan! p 7

4.2 Indications

INDICATIE UITLEG OPMERKING PAG.
Vier knipperende LED's	Vetfi Iter moet worden:gereinigd	Indien de reinigingsinstrumenties nicht worden uitge-voerd, ontstaat er door een te sterkevervulling, kans op brandgevaar en rendementsverlies.	p 8
Rode individatie LEDlicht op	Tijd om de gebruikteMonoblock recircula-tiefi Iter te verrangen.		p 9

CONTENU

1 PRESCRIPTIONS DE SECURITE

ET D'UTILISATION 13

2 CONTROLES ET FONCTIONS 15

3.3 Monoblock recircuulatiefi Iter (optioneel)

Novy damkappen worden met de groctst möglichke zorgvuldighed geproduecd. Desalnieltem kan er een defec optreden. Zowel binnen als buiten de waarborperiode, kan de Novy technische dinien op een snelle en deskundige manier een herstellung van het toestel uitvoeren, zonder dat dit afbreuk doean de levendsluur ervan.

Aanvang en duur van de waarborgperiode De waarborgperiode vangt aan op de datum van allevevering door de verkager (factuurdatum als bewijs) van het toestel bij de consument. De duur ervan beeraagt 60 maanden, maar wordenbeprakti te 12 maanden ingevaln van industriels of hiermee gelingkesteld gebruik, bv. in hotels, pensions,...

Beperkingen

Deze werkberg is nicht geldig wanneer het gaat om foulen,verooraaktd door normale sleet, mislbrukl of verwaarlozing. of door ondeskundige plaatsing. Anderzijds vervait de werkberg wanneer het apparaat zou hersteld of omgebouwd zijn met onderdelen die Niet van ons fabrikaat zichn of wannee der identificatienummers zouden zichn verwijderd of veranderd.

Er is evenmin sprinkle vanaatborg wannee het apparaat zou hersleld of verandered zichdoor personen die nicht door once ihrer daartoe gemachtigd zich

De volledige lijst met beperkingen is beschikkaar op aanvraa.

De waarborgvooraarden gelden voor in Belgie op de markt gebrachte en in gebruik zijnde teostellen. Bij ingebruikname in het buitenland van een in Belgie gekocht toestel, of in Belgie van een in het buitenland gekocht toestel moet de consument er zich van vergewissen of het toestel voldoet aan de locale technische vereisten (gassoort, spanning, freiente, installmentvoerschriften, klimaatornstandigden). Schade veroorzaakt door het net geschikt zijn van het toestel en de noodzaklijke of gewerste aanpassingen vallen net onder de waarborgvooraarden.

Aanvraag tot herstelling

Wannner een onderdeel defect bevonden worden, dient het via de vakhandelaar of keukeninstallateur te worden terugestuurd aan ons adres, ontdaan van alle andere onderden en vergezeld van een aanvraag tot verranging onder waartborg door afzender alsmodev dan dit

certificaat en factuur.

Tel. nr Technische Dienst NOVY (to contacten bij defect): 056-36 51 02

Hou dit document steeds bij de hand

BELGIQUE

Een storing is een openbaring van een technisch gebrek aan het huishoudelijk apparat, te genveigde van een material-, untwerp- en/of productieout, waardoor het normala functioneren van het apparaat onmongelijk is. Met inachneminq van de onderstaande voorwaarden, worden door Navy Nederland B.V. 5aar garantie verleend. De garantie gaat in op de datum van aankoop zoals die vermeid staat op de aarkoopnotana de desbretfende kuekendetaliist/ instaliaeur. In hel 1e en 2e aaar krijgl u bij optredende storing aan uw Novy-apparaat volledige garantie op materiaal, voorrijkosten en arbeidsloan. Bij storingen die optreden in het 3e, 4e of 5e je wilge deze garantierecht op vergeding van de te verrangen onderdalen. Bij een servicebezoeik in het 3e, 4e of 5e aaar worden allen de op dat moment geldende voorrijkosten en arbeidsloan in rekening gebracht. Bij de openbaring van een storing bennen 6mien 6mien na aflevering, wordt vermood dat de storing reeds bij aflevering aanwezig was. Servicebezoeken wordenuitsluituidopwrkaden tussen 8:00 en 17:00 uuer uitvegoorden windenuitsluituiden in Nederenplaats. Deze garantie van het huishoudelijk apparataat geldt Niet bij een toepassing in een net-huishoudelijk situatie. De garantie is overdraagbaar op eigenaar en/of adres.

Beperkingen

De garantie hebelt geen betrekking op onderden zoals lampen, glareplaten, vetfilters, geurfilters, sneer, steren en losse accessires. Op de garantie 2ken geen aanspraak worden gernaakt bij gebreken

aan het apparaat die terug te voeren zijn cp onjuist gebruik, ondeugdelijk onderhoud, onachztaarnheid, het nielt juist handelen volgens de begapteinen in de gebruilksaanwijzing de de montage-instructie, gebraken die te wijten zijn aan installatiefouten of破裂en die de werkung de waarde van het apparaat nei noemenswaardig beinvoelden. Eveneens kan er geen aanspraak cp de garantie worden gedaan bij beschadigingen die ontstaan zichoor doer de bruiker of derden, defecten en beschadigingen van het apparaat als gevolg van gebeurenissen die gewoonlijk verzekererd着眼onder een inboedelverzekering of gebruekenissen die buiten het normale gebruik van het apparaat vallen.

Bij een apparaat die ingebouwd is geweest in de showroom van een (kueken)leverancier worden de garantie beperkt tot de technische delen. Beschadigingen van zichbare delen zijn uitgeslooten van garantie.

Voorwaarden

Een aanssprak op de garantie verralt indien reparations of ingrenen worden uitgevoerd door derden die nicht door Novy gemachtigd zijn, of Indien apparaten worden voorzien van nicht-originale onderden waardoor een storing ontstaat. De reparations aan de producten worden in de regel bij die eindgeberiuker uitgevoerd. De onderden die zichervangen, worden eigendom van Novy. Bij een reparatie dient te allen tijde de originele aankoopnota aan de servicementeur te worden overleed.

De reparatie zal zoveel maybeijk iijden het erste bezoek worden uitgevoerd. Indien een tweede bezoek nodig is, zullen eventeule voormrijkosten en arbeidsloon in rekening worden gebracht, Indien de noodzaak voor een herhaalbezoek aan de eindegruiker toe te schrijven is.

Garantiegevallen leiden nicht tot een verlenging van de garantietermien en voren evenin het beginn van een neue garantietermien. De garantietermien voor ingebouwdewervangingsonderden eindigt gewelijkijdig met de garantietermien van het apparat als geleehel.

Indien het typepaatie met aanoop het typenummer en seriemummer is verwijderd, gewijzigd of onleesbaar is, vervalt elke aanspraak op de garantie.

De garantievooraarden gelden voor in Nederland op de markt gebrachte en in gebruik zijnde apparaten. Bij ingebruikname in het buteren land van een in Nederland gekocht apparaat, of in Nederland van een in het buterenland gekocht apparaat moet de consument zich van bewust zichen of het apparaat aan de lokale technische vereisten (bijvoorbeeld spanning, fregentie, installmentvoorscritten, klimaatstandigheden). Schade veroortzaakd door het net geschikt zichen van het apparaat en deoodzakelijke of gewenste aanpassingen vallen nicht onder de garantievooraarden.

Ultgebreidere of andere aanspraken, in het bijzonder aanspraken op vergoeding van buiten het apparaat ontstane schade, zich uitgesloten, voor zover de aansprakelijkheid neort voortvoeil uit weltflijke bepaillenen dwingenichtrecht.

Indien bij aanmeling van een storing de onschrijving van de storing niel leidt tot een vaststelling van deze storing door de servicemonteur en boervonden een verdier Inspectie van het apparat ook geen vaststelling van een maybel onder defect oplevert, zullen voorijkosten en arbeidsloon in rekening worden gebracht overeenkomstig op dat momen geldende lareven.

Reparatie en eventue verwang van een apparaat Voor zover herstelwerkzaamheden door Novy Nederland B.V. redelijkerwijs nest mogelijk zichen, worden op verzoek van de eindegebruiker bennen de genoemde garantielenmien een geljkaaardige verwangende apparaat aangenboden. Bij een levering van een verwangend apparaat被动 Novy Nederland B.V. zich hetrecht voor een redelijke begruksvergoedig in rekening te brengen voor de fol dan toe genoten begruiksduur.

Anvraag voor een service

In geval van een storing kunt u contact opnemen met uw (keuken)everancier. Voor een goede en snelle afhandeling is het nooodzakelijk dat u bij het meiden van een service het type nummer van uw apparaat bij de hand heeft.

Onderdelen bestellen

Voor het bestellen van onderden Aunt u zich wenden tot:

Novy Nederland B.V.

T(088)-0119100

[e-mail]

www.novynederland.nl

NOVY nv behoudt zich hetrecht voor te allen tijde en zonder voorbehoud de constructie en de prijzen vanhaar producten te wizigen. NOVY SA se reserve le droit de modifier à tout moment et sans reserve la fabrication et les prix de ses produits. Die NOVY AG behalt sich das Recht vor, zu jeder Zeit und ohne Vorbehalt die Konstruktion und die Preisierhrupe der Produkte zu andern. NOVY nv reserves the right at any time and without reservation to change the structure and the prices of its products.

NOVY

NOVY nv

Noordlaan 6

B-8520 KUURNE

Tel. [phone]

Fax [phone]

E-mail: [e-mail]

http://www.novy.be

Nederland: Tel.: [phone]

United Kingdom: [phone]

Espana: Tel.: [phone]

Italia: Tel.: [phone]
