Producttype	KNX-voeding
Merk	Steinel
Model	P1280 KNX
Referentie	085667
Ingangsspanning	AC 220-240 V, 50/60 Hz
Ingangsspanningsbereik	AC 180-264 V
Uitgangsspanning KNX-bus	DC 28-31 V TBTS
Totale uitgangsstroom	1280 mA
Max. kortsluitstroom	3 A
DC 30 V uitgang	Ja, 30 V DC
Signaalcontact	Potentiaalvrij, AC 12-230 V / DC 2-30 V, 5 mA-2 A
Afmetingen (L x H x D)	108 x 90 x 58 mm (6 modules)
Gewicht (geschat)	0,5 kg
Montage	Op DIN-rail (EN 60715)
Omgevingstemperatuurbereik	-5 °C tot +45 °C
Maximale relatieve luchtvochtigheid	93 % (niet condenserend)
Beveiliging	Tegen kortsluiting, overspanning, nullast
Speciale functies	Resetknop, diagnoselED, foutmelding
Gebruik met noodstroomgenerator	Ja, afhankelijk van lokale voorschriften
Onderhoud	Reinigen met een droge doek
Garantie	Wettelijke garantie

Veelgestelde vragen - P1280 KNX STEINEL

Hoe installeer ik de P1280 KNX voeding?

De installatie moet worden uitgevoerd door een gespecialiseerde elektricien. Monteer het apparaat op een DIN-rail en let op de polariteit (klemmen L en N aan de bovenkant). Sluit de netspanning aan op klemmen L en N en de beschermingsleiding op klem PE. De KNX-buslijn wordt aangesloten op de Bus-uitgang (6). Gebruik de meegeleverde beschermkap.

Wat te doen als de bedrijfs-LED (groen) knippert?

Een knipperende groene LED duidt op overbelasting of overspanning. Controleer de totale belasting van de uitgangen (max. 1280 mA) en zorg dat er geen kortsluiting is. De fout wordt aangegeven totdat deze wordt bevestigd door kort op de Resetknop te drukken (< 0,5 s).

Hoe reset ik een KNX-buslijn?

Voor een tijdelijke reset (20 seconden) drukt u 2 tot 4 seconden op de Resetknop. Voor een permanente reset drukt u langer dan 4 seconden. De Reset-LED knippert snel (2,5 Hz) bij tijdelijk en langzaam (0,25 Hz) bij permanent. Om de permanente modus te verlaten, drukt u kort op Reset.

Kan ik twee voedingen parallel aansluiten?

Ja, voor de variant 640 mA (ref. 084882) is het mogelijk twee identieke voedingen parallel aan te sluiten. Voor het model 1280 mA (ref. 085667) is parallelschakeling niet toegestaan. Het signaalcontact opent alleen als beide voedingen defect zijn.

Wat is de maximale lengte van de buskabel?

Per KNX-lijnsegment: max. 1000 m. Tussen voeding en deelnemer: max. 350 m. Tussen twee deelnemers: max. 700 m. Deze waarden garanderen een betrouwbare werking.

Hoe gebruik ik het signaalcontact?

Het signaalcontact (9) is potentiaalvrij. Het is gesloten bij normaal bedrijf en geopend bij een fout (overbelasting, overspanning, KNX-uitval). Sluit er een signaallamp, relais of KNX binaire ingang op aan voor diagnose. Let op de bedrading: vermijd lussen om parasitaire spanningen te voorkomen.

Kan ik de voeding gebruiken met een noodstroomgenerator?

Ja, het apparaat kan werken met noodstroomgeneratoren met centrale voeding. Dit maakt het mogelijk de belangrijkste functies van de KNX-installatie te behouden. Controleer echter of de lokale wettelijke en normatieve voorschriften worden nageleefd.

Wat betekent de langzaam knipperende Reset-LED?

Een langzaam knipperen (0,25 Hz) geeft aan dat de buslijn permanent wordt gereset. De busuitgang is kortgesloten en alle KNX-apparaten zijn spanningsloos. Om deze modus te verlaten, drukt u kort op de Resetknop.

Hoe reinig en onderhoud ik de voeding?

Haal de stekker uit het stopcontact voordat u gaat reinigen. Gebruik een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen. Zorg voor voldoende ventilatie rond het apparaat om oververhitting te voorkomen.

Waar vind ik reserveonderdelen of after-sales service?

De voeding bevat geen door de gebruiker te repareren onderdelen. Neem bij een defect contact op met de fabrikant STEINEL GmbH (www.steinel.de). De wettelijke garantie is van toepassing. Bewaar de handleiding en het aankoopbewijs.

GEBRUIKSAANWIJZING P1280 KNX STEINEL

Bedieningsvoorschrift

1 Veiligheidsinstructies 3
2 Constructie apparaat 3
3 Functie 4
4 Bediening.... 5
5 Informatie voor elektrotechnici.... 6
5.1 Montage en elektrische aansluiting.... 6
6 Technische gegevens.... 10
7 Garantie.... 11

1 Veiligheidsinstructies

De montage en aansluiting van elektrische apparaten mag alleen worden uitgevoerd door een elektrotechnicus.

Ernstig letsel, brand of materiële schade mogelijk. Handleiding volledig doorlezen en aanhouden.

Gevaar door elektrische schokken. Bij de installatie en het leggen van de kabels de voor SELV-circuits geldende voorschriften en normen aanhouden.

Deze handleiding is onderdeel van het product en moet door de eindklant worden bewaard.

2 Constructie apparaat

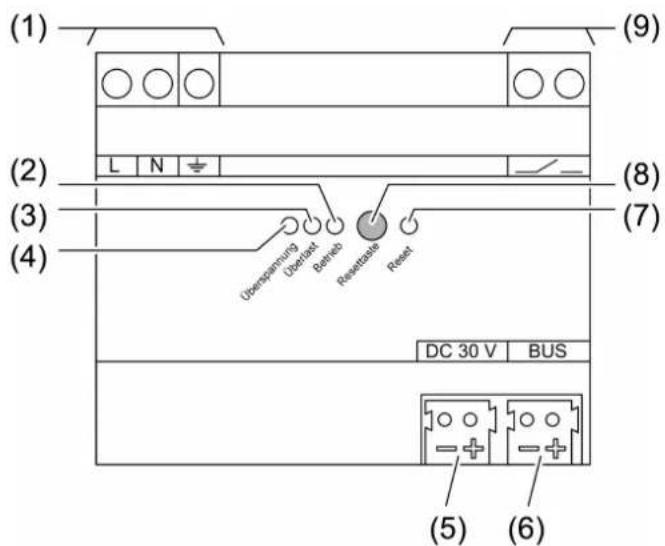

Afbeelding 1: Aanzicht

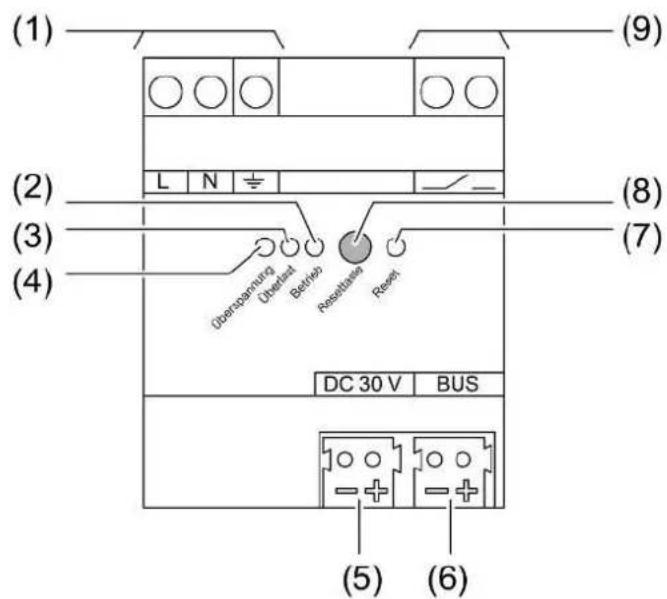

Afbeelding 2: Voedingsspanning 1280 mA – aanzicht

(1) Aansluiting netvoeding
(2) LED Betrieb, groen

Aan: normaal bedrijf

Uit: geen netspanning of interne fout

Aan: overbelasting of kortsluiting op KNX-buslijn of Uitgang DC 30 V

Aan: overspanning op KNX-buslijn of Uitgang DC 30 V

(5) Uitgang DC 30 V
(6) Uitgang Bus voor KNX-buslijn
(7) LED Reset, rood

Knippert snel 2,5 Hz: reset voor 20 seconden

Knippert langzaam 0,25 Hz: permanente reset

(8) Knop Reset

Diagnosemelding bevestigen: kort indrukken, < 0,5 seconden

KNX-buslijn gedurende 20 seconden uitschakelen: tussen 2...4 seconden indrukken

KNX-buslijn permanent uitschakelen: langer dan 4 seconden indrukken

Permanente reset beëindigen: knop indrukken

(9) Meldcontact voor diagnoseemelding

Gesloten: normaal bedrijf

Geopend: na overbelasting, overspanning of bij KNX-spanningsuitval

3 Functie

Systeeminformatie

Dit apparaat is een product van het KNX-systeem en voldoet aan de KNX-richtlijnen. Voorwaarde voor een goed begrip is gedetailleerde vakkennis opgedaan via KNX-opleidingen.

Beoogd gebruik

• Voeding van KNX-apparaten met busspanning
• Voeding van apparaten met gelijkspanning
• Montage op DIN-rail conform EN 60715 in onderverdelers

Producteigenschappen

• Uitgang met geïntegreerde smoring voor voeding van KNX-buslijnen
• Uitgang DC 30 V voor voeding van extra apparatuur
• Nominale stroom willekeurig over uitgangen verdeelbaar
• Reset-knop
• Kortsluitvast
  – Overspanningsbestendig

– Nullastbeveiliging
– Geschikt voor gebruik in installaties met noodstroomvoorziening
- Potentiaalvrij meldcontact voor bedrijfs- en diagnoseemelding
- Twee identieke voedingsspanningen parallel schakelbaar (bij de variant 640 mA)

4 Bediening

Diagnosemelding bevestigen

Na een geconstateerde overspanning of een kortsluiting meldt de LED en het meldcontact de event, tot de melding wordt bevestigd.

■ Knop reset korter dan 0,5 seconden indrukken.

Functies LED en meldcontact

	LEDBetrieb (2), groen	LEDÜberlast (3), rood	LEDÜberspan-nung (4), geel	LEDReset (7), rood	Meldcontact (9)
Normaal be-drijf	aan uit uit uit	gesloten
Reset gedu-rende20 seconden	aan uit uit knippert			2,5 Hz	gesloten
Permanente reset	aan uit uit knippert			0,25 Hz	gesloten
Overspan-ning	knippert0,5 Hz	uit aan (tot mel-ding is beves-tigd)		uit geopend (tot melding is bevestigd)
Overbelas-ting, kortslui-ting	knippert0,5 Hz	aan (tot mel-ding is beves-tigd)	uit uit geopend	(tot	melding is bevestigd)
KNX-span-ning uitge-vallen / inter-ne fout	uit uit uit uit geopend

Tijdens normaal bedrijf is bediening van de voedingsspanning niet nodig. De knop (8) is verzonken aangebracht en voorkomt zo per ongeluk bedienen tijdens bedrijf.

Functie reset en knop reset

Bij de reset van een bussegment wordt de uitgangsspanning van de voedingsspanning uitgeschakeld. Tegelijkertijd wordt de busleiding kortgesloten, zodat alle aangesloten busapparaten van de busspanning worden vrijgeschakeld.

Buslijn gedurende 20 seconden resetten

■ Knop Reset (8) tussen 2 ... 4 seconden indrukken.

De busleiding wordt gedurende 20 seconden kortgesloten.

Na 20 seconden wordt de busspanning weer ingeschakeld, en de LED Reset schakelt uit.

Buslijn permanent resetten

■ Knop Reset (8) langer dan 4 seconden indrukken.

De busleiding wordt kortgesloten.

De LED Reset (7) knippert langzaam.

Permanente reset beëindigen

Voorwaarde; de busleiding is permanent gereset, de LED Reset (7) knippert langzaam.

■ Knop Reset (8) indrukken.

De busspanning wordt weer ingeschakeld, en de LED Reset schakelt uit.

5 Informatie voor elektrotechnici

GEVAAR!

Elektrische schok bij aanraken van onderdelen die onder spanning staan.

Elektrische schokken kunnen dodelijk letsel tot gevolg hebben.

Voordat werkzaamheden aan het apparaat worden uitgevoerd, moeten alle bijbehorende installatieautomaten worden vrijgeschakeld, tegen opnieuw inschakelen worden beveiligd en moet worden vastgesteld dat ze stroomloos zijn!

5.1 Montage en elektrische aansluiting

Apparaat monteren

Let op het temperatuurbereik. Zorg voor voldoende koeling.

■ Het apparaat op DIN-rail monteren. De aansluitklemmen voor de netspanningsaansluiting (1) moeten boven liggen.

Apparaat op netspanning en bus aansluiten

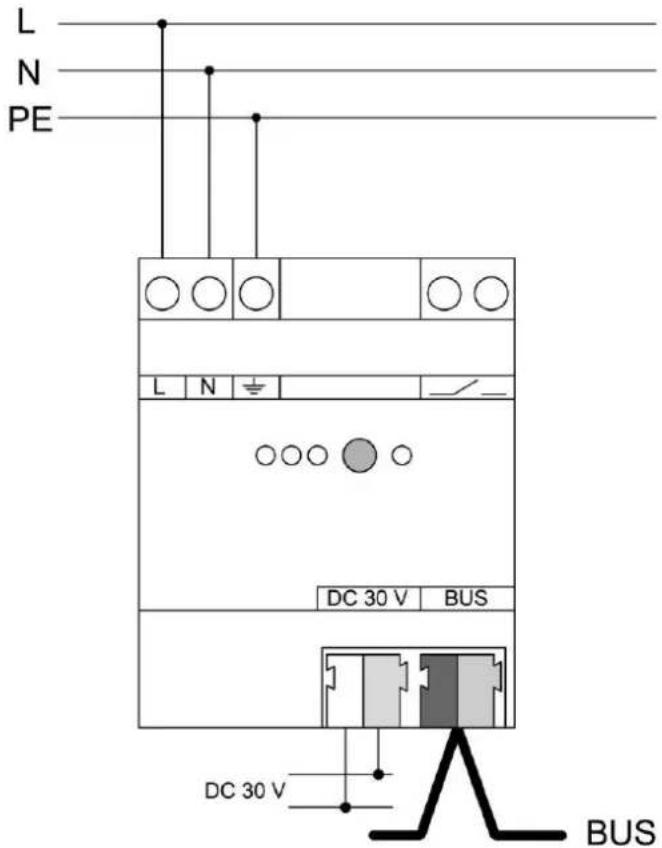

Afbeelding 3: Aansluitvoorbeeld – netspanning en buslijn

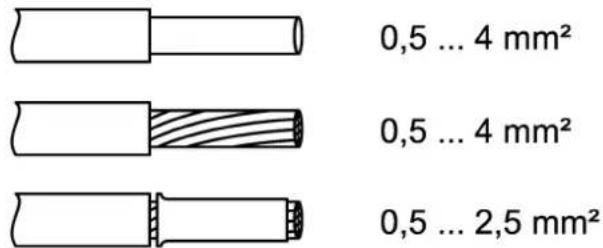

Afbeelding 4: Klembare leidingdoorsnedes

■ Netspanning op de klemmen L en N (1) aansluiten.
■ Randaarde PE op de klem 12 aansluiten.
■ KNX-buslijn op uitgang Bus (6) aansluiten.
■ Om de busaansluiting tegen gevaarlijke spanningen in de aansluitsector te beschermen moet de afdekkap worden geplaatst.

De totale last van de uitgangen kan willekeurig worden verdeeld. Totale nominale stroom niet overschrijden.

i Op de busuitgang geen andere producten aansluiten. De buscommunicatie kan hierdoor worden beïnvloed.

Indien nodig, kan bij de apparaatvariant 640 mA een identieke voedingsspanning parallel worden geschakeld.

Diagnosemelder aansluiten

De voedingsspanning meldt netspanningsuitval, overspanning, overbelasting, kort-sluiting en uitval van de KNX-spanning met behulp van een potentiaalvrij contact (9). Een bewakingsinrichting kan de schakeltoestand registreren en voor diagnosedoeleinden doorgeven.

De melduitgang dient allen voor signaleringsdoeleinden en mag niet als lastuitgang worden gebruikt.

Als bewakingsinrichting kan een meldlamp, een meldrelais of bijv. een KNX-binaire ingang, die op een andere KNX-buslijn is aangesloten, worden gebruikt.

■ Meldinrichting conform aansluitvoorbeeld (zie afbeelding 5) aansluiten.

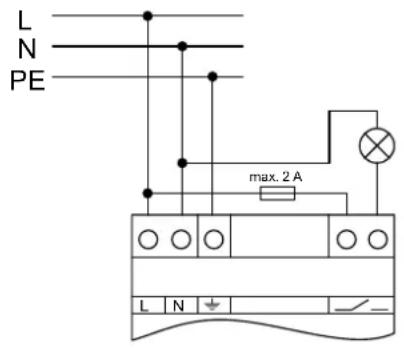

Afbeelding 5: Toepassingsvoorbeeld – meldlamp voor optische bedrijfsindicatie

■ KNX binaire ingang volgens aansluitvoorbeeld (zie afbeelding 6) aansluiten.

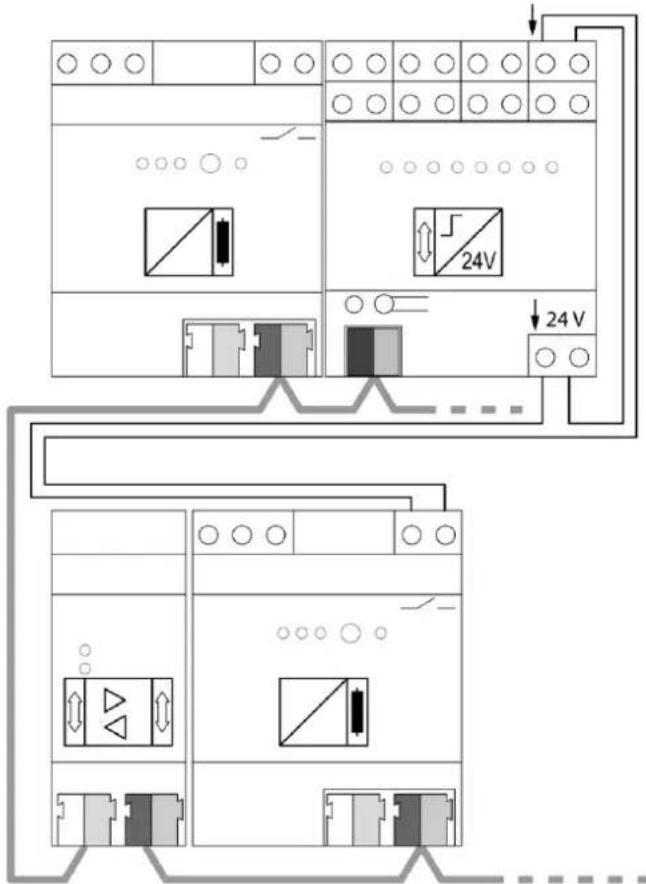

Afbeelding 6: Toepassingsvoorbeeld – KNX-binaire ingang op hoofdlijn voor registre- ren en centraal melden van diagnoseemeldingen

Let op de bedrading! Kabels voor het meldcontact zodanig installeren, dat geen lussen ontstaan. Lussen kunnen tijdens bedrijf inkoppelen van stoorspanningen veroorzaken.
Het meldcontact toont een spanningsuitval op de KNX-lijn. Bij parallelgeschakelde voedingen opent het meldcontact alleen wanneer beide voedingen gestoord of uitgeschakeld zijn (bijv. door uitval van de netspanning van beide apparaten).

Ook de groene bedrijfs-LED gaat in dat geval pas uit wanneer beide voedingen zijn uitgeschakeld.

Bedrijf met noodstroominstallaties

De voedingsspanning kan in combinatie met centraal gevoede noodstroominstallaties worden gebruikt. Hierdoor kunnen in noodbedrijf de werking van de KNX-installatie en de bediening van de belangrijkste functies gewaarborgd blijven.

Wettelijke en normatieve voorschriften voor noodstroom- en noodverlichtingsinstallaties zijn per land verschillend. De gebruiker / ontwerper moet in elk geval controlleren of aan de specifieke voorschriften wordt voldaan.

Leidinglengten

Voor KNX-leidingsegmenten en voedingen moeten de volgende regels worden toe- gepast:

• Busleidinglengte per lijnsegment: max. 1000 m
• Busleidinglengte tussen voedingsspanning en KNX-busdeelnemer: max. 350 m
• Busleidinglengte tussen twee KNX-busdeelnemers: max. 700 m

Nominale spanning AC 220 ... 240 V \~ Het apparaat kan in het bereik van 180 V AC ... 264 V AC worden gebruikt.

Netfrequentie 50 / 60 Hz

Vermogensverlies (max. belasting van alle uitgangen)

Art.-nr. 084882 max. 2,9 W

Art.-nr. 085667 max. 6,4 W

Rendement

Art.-nr. 084882 ca. 87 %

Art.-nr. 085667 ca. 86 %

Nominale spanning DC DC 240 ... 250 V

KNX

KNX medium TP256

Uitgangsspanning bus DC 28 ... 31 V SELV

Uitgangsstroom

Art.-nr. 084882 640 mA (alle uitgangen)

Art.-nr. 085667 1280 mA (alle uitgangen)

Kortsluitstroom

Art.-nr. 084882 max. 1,5 A

Art.-nr. 085667 max. 3 A

Aansluitwijze bus Aansluitklem

Parallel bedrijf met identieke voedingsspanning

Art.-nr. 084882 Ja

Art.-nr. 085667 Nee

Uitgang DC 30 V

Uitgangsspanning DC 30 V

Melduitgang

Schakelspanning AC

AC 12 ... 230 V \~

Schakelspanning DC DC 2 ... 30 V

Schakelstroom 5 mA ... 2 A

Omgevingstemperatuur -5 ... +45 °C

Opslag-/transporttemperatuur -25 ... +70 °C

Relatieve vochtigheid max. 93 % (geen condensatie)

Inbouwbreedte

Art.-nr. 084882 72 mm / 4 TE

Art.-nr. 085667 108 mm / 6 TE

Aansluitwijze Aansluitklem

soepel met adereindhuls 0,5 ... 2,5 mm²

7 Garantie

Technische en formele veranderingen aan het product, voor zover deze de technische vooruitgang dienen, zijn voorbehouden.

Wij bieden garantie in het kader van de wettelijke bepalingen.

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Telefon [phone]

www.steinel.de

[e-mail]
