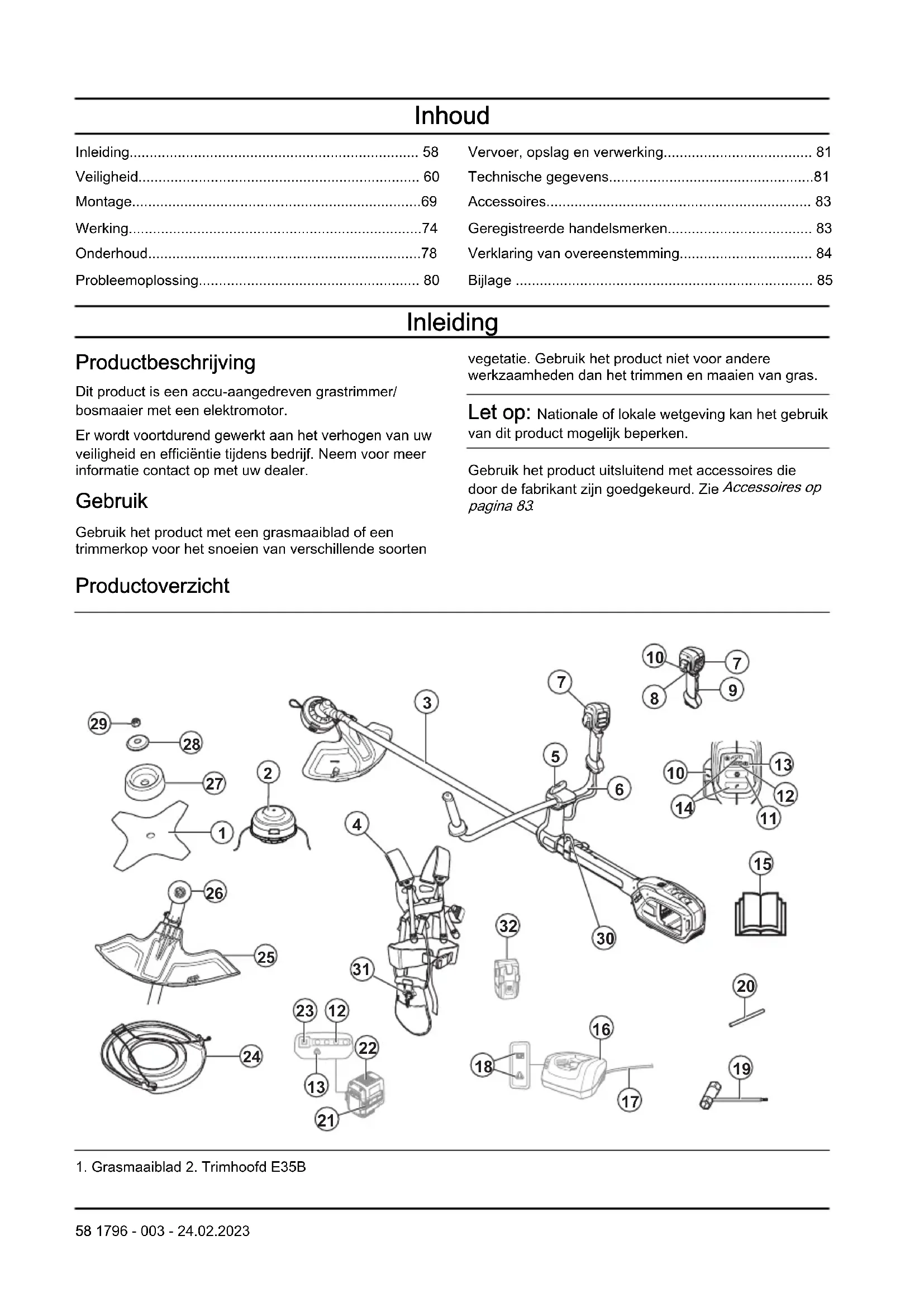

GEBRUIKSAANWIJZING 525iRXT HUSQVARNA

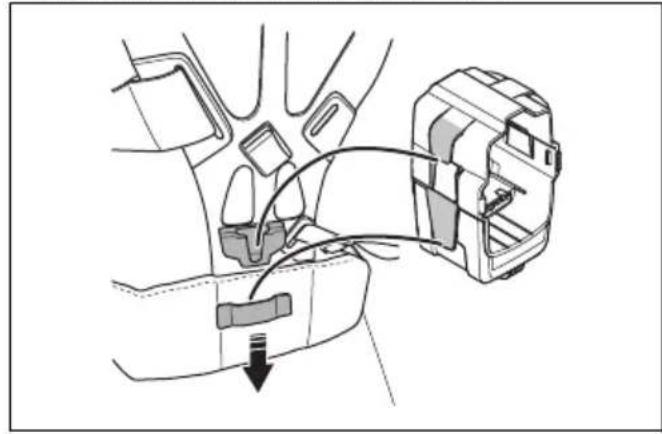

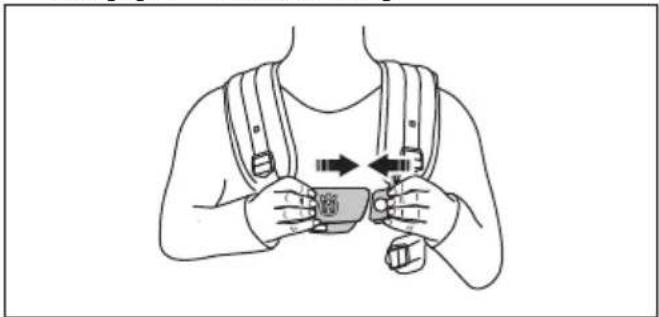

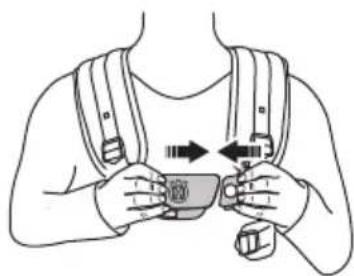

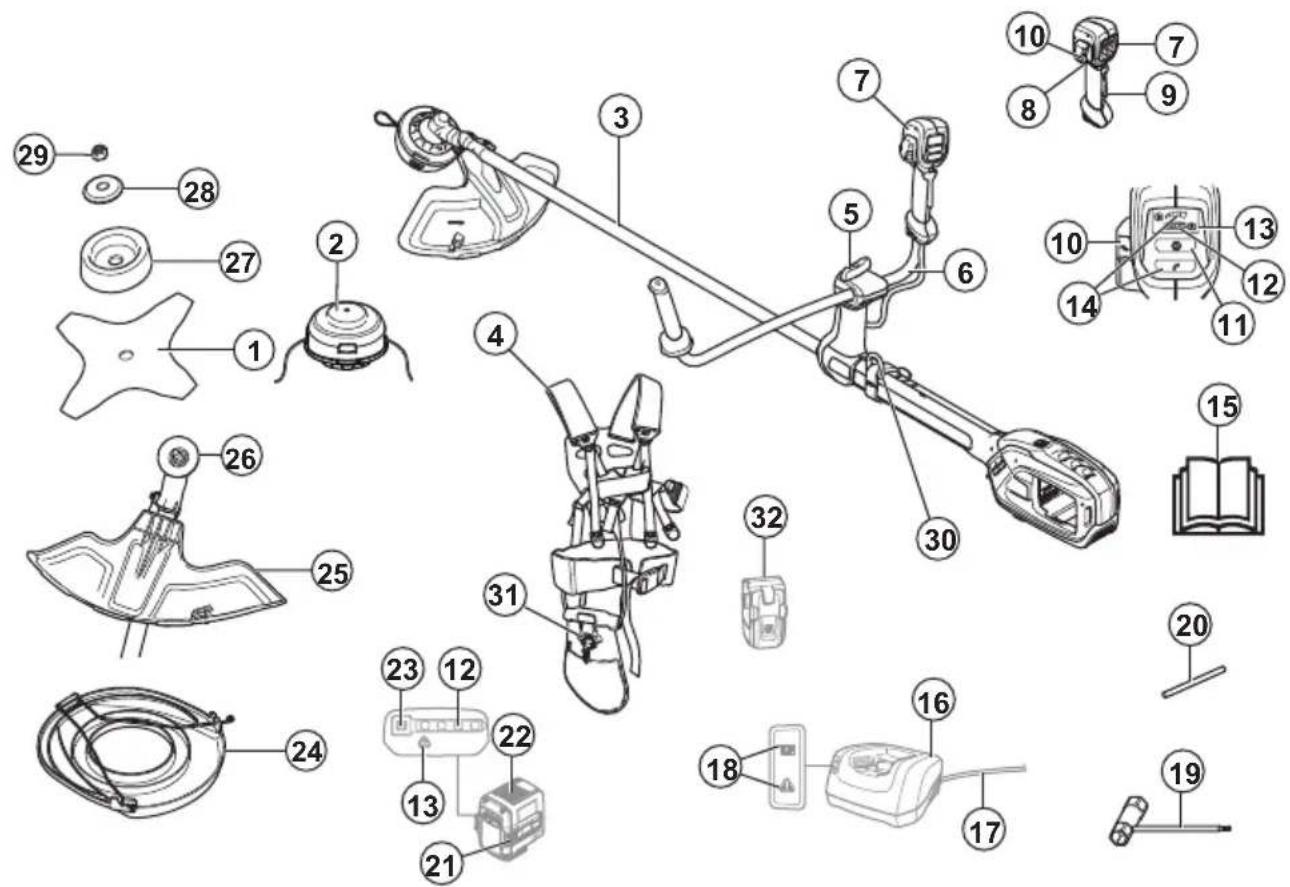

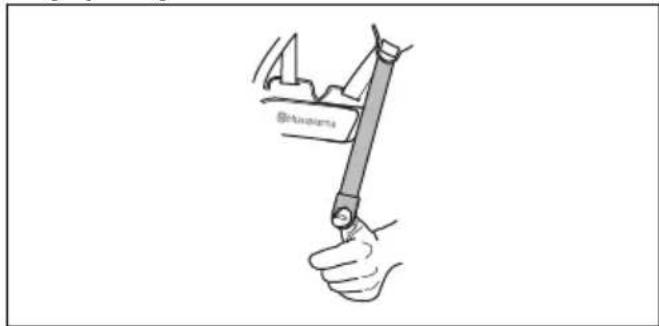

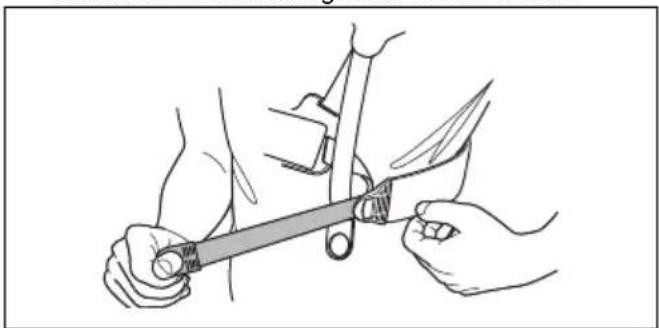

4. Balance XB-draagstel

8. Voedingsschakelaar

9. Vergrendeling voedingsschakelaar

14. Snelheidsmodusknop

23. Accu-indicatieknop

24. Transportbescherming

25. Beschermkap voor snijuitrusting

30. Ophanghaak draagstel

31. Mechanisme voor snelle ontgrendeling

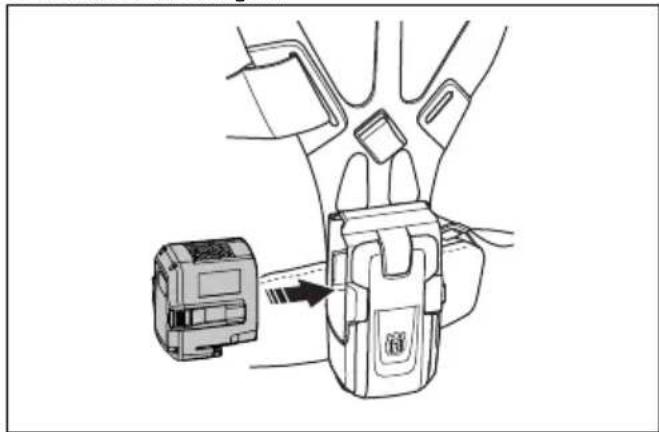

32. Accudrager (accessoire)

Symbolen op het product WAARSCHUWING! Dit pro- duct kan gevaarlijk zijn! On- zorgvuldig of onjuist gebruik kan leiden tot ernstig of fa- taal letsel bij de gebruiker of anderen. Het is uiterst belangrijk dat u de inhoud van deze bedieningshandlei- ding doorleest en begrijpt. Lees de bedieningshandlei- ding zorgvuldig door en zorg dat u de instructies hebt be- grepen voordat u het product gebruikt. Gebruik een veiligheidshelm op locaties waar objecten op u kunnen vallen. Gebruik goedgekeurde gehoorbescherming. Gebruik goedgekeurde oogbescherming. Maximumsnelheid of onbelaste snelheid. XXXX /min of min

Omwentelingen of heen en weer gaande bewegingen per minuut. Koppel de accu los voor onderhoud. Het gebruik van het product kan tot rondvliegende voorwerpen leiden, waardoor letsel kan ontstaan. Het product voldoet aan de geldende EU- richtlijnen. Dit product voldoet aan de geldende VK- regelgeving. Houd personen en dieren op een minimale afstand van 15 m tijdens het gebruik van dit product. Risico op terugslag als de snijuitrusting een object raakt dat niet onmiddellijk wordt gesneden. Het product kan lichaamsdelen amputeren. Houd personen en dieren op een minimale afstand van 15 m tijdens het gebruik van dit product. Draag goedgekeurde veiligheidshandschoenen. Gebruik antisliplaarzen voor zwaar gebruik. Beschermd tegen spatwater. Label met geluidsemissies naar de omgeving conform de richtlijnen en voorschriften van de EU (inclusief de wetgeving van Nieuw-Zuid-Wales) en het VK. Het gegarandeerde 1796 - 003 - 24.02.2023 59geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 81 en op het label. Symbolen op het product of op de verpakking geven aan dat dit product niet beschouwd kan worden als huishoudelijk afval. Dit product moet worden afgevoerd via de daartoe aangewezen recyclingfaciliteiten. Gelijkstroom. Houd alle lichaamsdelen uit de buurt van de hete oppervlakken. Als het product beschikt over draadloze technologie van Bluetooth

-symbool staat op het label met de productnaam. yyyywwxxxxx Het serienummer staat op het pro- ductplaatje. yyyy is het productiejaar, ww is de productieweek en xxxxx is het serienummer. Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor overige commerciële markten. Fabrikant Husqvarna AB Drottninggatan 2, SE-561 82 Huskvarna, Sweden, tel: +46-36-146500 Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die worden meegeleverd met dit elektrisch gereedschap. Het niet opvolgen van ieder van de onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Bewaar alle waarschuwingen en instructies voor later gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst zowel naar gereedschappen die op het lichtnet (met snoer) werken als gereedschappen die met een accu (snoerloos) werken. Veiligheid van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren eerder ongelukken.

• Gebruik elektrisch gereedschap niet in een omgeving waar ontploffingsgevaar bestaat, zoals in de buurt van brandbare vloeistoffen, gassen of stof. 60 1796 - 003 - 24.02.2023Elektrische apparaten creëren vonken waardoor het stof of de dampen kunnen ontbranden.

• Houd kinderen en omstanders op afstand wanneer u elektrisch gereedschap gebruikt. U kunt de controle over het apparaat verliezen als u afgeleid wordt. Elektrische veiligheid

• Elektrisch gereedschap moet geschikt zijn voor het betreffende stopcontact. Wijzig nooit de stekker. Gebruik nooit een adapterstekker in combinatie met geaarde elektrische gereedschappen. Ongewijzigde stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.

• Stel elektrische gereedschappen niet bloot aan regen of vochtige omstandigheden. Water dat in elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.

• Gebruik de kabel niet voor oneigenlijke doeleinden. Gebruik de kabel nooit om het elektrische apparaat te dragen, het mee te slepen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmte, olie, scherpe randen en bewegende onderdelen. Beschadigde of in de knoop geraakte kabels verhogen het risico op elektrische schokken.

• Gebruik een verlengkabel die geschikt is voor gebruik buitenshuis wanneer u buiten werkt met elektrisch gereedschap. Het gebruik van een kabel die geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.

• Als gebruik van een elektrisch apparaat in een vochtige omgeving onvermijdelijk is, gebruik dan een netvoeding met reststroombescherming (RCD). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken. Persoonlijke veiligheid

• Wees altijd alert, kijk wat u doet en gebruik uw gezonde verstand wanneer u elektrisch gereedschap gebruikt. Gebruik elektrisch gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische apparaat kan leiden tot ernstig persoonlijk letsel.

• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.

• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de stand Off staat voordat u het gereedschap aansluit op een spanningsbron en/of accupack, oppakt of draagt. Het dragen van elektrische apparaten met uw vinger op de schakelaar of het onder spanning zetten van elektrische apparaten waarvan de schakelaar op aan staat, kan makkelijk leiden tot ongelukken.

• Verwijder eventuele (instel)sleutels voordat u het elektrisch gereedschap inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap kan persoonlijk letsel tot gevolg hebben.

• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Hierdoor heeft u een betere controle over het apparaat in onverwachte situaties.

• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.

• Als de mogelijkheid bestaat voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze wordt gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren beperken.

• Laat de vertrouwdheid met de door u gebruikte apparaten door het frequente gebruik ervan niet toe leiden dat u de veiligheidsprincipes negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel. Gebruik en verzorging van elektrische apparaten

• Gebruik elektrische gereedschap niet voor taken waarvoor het niet geschikt is. Gebruik het juiste elektrische apparaat voor uw toepassing. Met het juiste elektrische apparaat kunt u de taak beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.

• Gebruik het elektrisch gereedschap niet als de aan/ uitschakelaar niet werkt. Elektrische apparaten die niet bediend kunnen worden met de schakelaar zijn gevaarlijk en moeten gerepareerd worden.

• Haal de stekker uit het stopcontact en/of verwijder het accupack (indien verwijderbaar) van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregelen verkleinen het risico op het per ongeluk starten van het elektrische apparaat.

• Berg elektrisch gereedschap dat u niet nodig hebt op buiten het bereik van kinderen en laat personen die onbekend zijn met het elektrisch gereedschap of deze instructies niet werken met het elektrisch gereedschap. Elektrische apparaten zijn gevaarlijk in handen van ongetrainde gebruikers.

• Zorg voor een deugdelijk onderhoud van elektrische gereedschappen en accessoires. Controleer op onjuiste montage of vastlopen van bewegende delen, gebroken onderdelen en andere condities die de werking van het elektrische gereedschap kunnen beïnvloeden. Als het elektrische apparaat beschadigd is, moet u het laten repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrische apparaten. 1796 - 003 - 24.02.2023 61• Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en zijn eenvoudiger onder controle te houden.

• Gebruik het elektrisch gereedschap, de accessoires, gereedschapsbits en dergelijke in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en het type klus dat moet worden uitgevoerd. Als u het elektrische apparaat voor andere toepassingen gebruikt dan waarvoor het is bedoeld, kan er een gevaarlijke situatie ontstaan.

• Houd de handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Als handgrepen en grijpoppervlakken glad zijn, kan dit ervoor zorgen dat het gereedschap in onverwachte situaties niet veilig kan worden gehanteerd en bediend. Gebruik en onderhoud van gereedschap met accu

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creëren als de lader met een andere accu wordt gebruikt.

• Gebruik elektrisch gereedschap enkel met de specifiek hiervoor bedoelde accu. Als er andere accupacks worden gebruikt, bestaat er risico op letsel en brand.

• Als het accupack niet gebruikt wordt, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen de twee klemmen kunnen maken. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.

• Als het accupack verkeerd wordt gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze niet aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen komt dient u medische hulp in te roepen. Vloeistof die uit accu's loopt, kan irritatie of brandwonden veroorzaken.

• Gebruik geen accupack of product dat beschadigd of gewijzigd is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel.

• Stel het accupack of product niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kan een explosie veroorzaken.

• Volg alle oplaadinstructies op en laad de accu of het product niet op bij temperaturen die buiten het in de instructies gespecificeerde bereik vallen. Door onjuist opladen of opladen bij temperaturen die buiten het gespecificeerde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe.

• Verwijder het accupack uit het gereedschap voordat u afstellingen uitvoert, accessoires verwisselt of het gereedschap opbergt. Dergelijke voorzorgsmaatregelen beperken het risico dat de accu-gereedschappen per ongeluk worden gestart. Service

• Laat uw elektrische apparaat repareren door een gekwalificeerde monteur en gebruik uitsluitend identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

• Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde dienstverleners. Veiligheidswaarschuwingen grastrimmer, bosmaaier en borstelzaag

• Gebruik de machine niet bij slechte weersomstandigheden, vooral wanneer er een risico op bliksem bestaat. Dit vermindert het risico op blikseminslag.

• Inspecteer het gebied waar de machine wordt gebruikt grondig op wilde dieren. Wilde dieren kunnen tijdens gebruik gewond raken door de machine.

• Onderwerp het gebied waar de machine gebruikt gaat worden aan een grondige inspectie en verwijder alle stenen, stokken, draden, beenderen, en andere voorwerpen. Weggeslingerde objecten kunnen lichamelijk letsel veroorzaken.

• Voer voorafgaand aan gebruik altijd een visuele inspectie uit om te controleren of de doorslijper of het blad en de doorslijper- of bladeenheid niet beschadigd zijn. Beschadigde onderdelen verhogen het risico op letsel.

• Volg de instructies voor het wijzigen van accessoires. Onjuist vastgezette bladborgmoeren of -bouten kunnen het blad beschadigen of ertoe leiden dat het losraakt.

• De nominale draaisnelheid van de doorslijper moet minstens zo groot zijn als de maximale draaisnelheid die op de machine aangegeven staat. Doorslijpers die sneller lopen dan de nominale draaisnelheid kunnen uit elkaar vliegen.

• Draag oog-, oor-, hoofd- en handbescherming. Als u een geschikte beschermende uitrusting draagt, neemt de kans op persoonlijk letsel door rondvliegend vuil of onbedoeld contact met de snijlijn of het blad.

• Draag tijdens het bedienen van de machine altijd beschermend schoeisel. Bedien de machine niet op blote voeten of met open sandalen aan. Dit vermindert de kans op letsel aan de voeten door contact met een bewegende doorslijper, lijn of blad.

• Draag tijdens de bediening van de machine altijd een lange broek. Blootliggende huid verhoogt de kans op letsel door weggeslingerde voorwerpen.

• Houd omstanders uit de buurt tijdens het bedienen van de machine. Wegslingerend afval kan leiden tot ernstig persoonlijk letsel.

1796 - 003 - 24.02.2023• Gebruik altijd twee handen bij het bedienen van de machine. Houd de machine met beide handen vast om te voorkomen dat u de controle verliest.

• Houd de machine alleen vast aan de geïsoleerde handgrepen, omdat de snijlijn of het blad verborgen bedrading kan raken. Als de snijlijn of bladen een onder stroom staande draad aanraakt, kan dit ervoor zorgen dat niet-geïsoleerde delen van de machine onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

• Ga altijd goed staan en bedien de machine alleen terwijl u op de grond staat. Gladde of onstabiele oppervlakken kunnen ervoor zorgen dat u uw evenwicht of de controle over de machine verliest.

• Gebruik de machine niet op extreem steile hellingen. Dit verkleint het risico van controleverlies, uitglijden en vallen, wat kan leiden tot lichamelijk letsel.

• Wees bij het werken op hellingen altijd zeker van uw grip, werk altijd dwars over het oppervlak van hellingen, nooit omhoog of omlaag en wees uiterst voorzichtig wanneer u van richting verandert. Dit verkleint het risico van controleverlies, uitglijden en vallen, wat kan leiden tot lichamelijk letsel.

• Houd alle lichaamsdelen uit de buurt van de doorslijper, de lijn of het blad als de machine in werking is. Voordat u de machine start, zorgt u ervoor dat de doorslijper, de lijn of het blad nergens contact mee maakt. Een moment van onoplettendheid tijdens het gebruik van de machine kan leiden letsel bij uzelf of anderen.

• Gebruik de machine niet boven heuphoogte. Zo voorkomt u onbedoeld contact met de doorslijper of het blad en houdt u de machine in onverwachte situaties beter onder controle.

• Als u struiken of jonge bomen doorzaagt die onder spanning staat, zorg dan dat de tak u niet kan raken. Als de spanning in de houtvezels vrijkomt, kan de struik of jonge boom de gebruiker raken en/of ervoor zorgen dat de gebruiker de machine niet meer onder controle heeft.

• Wees zeer voorzichtig als u struiken en jonge bomen zaagt. Het blad kan vast komen te zitten in het dunne materiaal en naar u toe zwiepen of u uit uw evenwicht brengen.

• Houd de controle over de machine en raak doorslijpers, lijnen of bladen en andere gevaarlijke bewegende delen niet aan terwijl ze nog in beweging zijn. Dit verlaagt het risico op letsel door bewegende delen.

• Als u vastgelopen materiaal verwijdert of onderhoud aan de machine uitvoert, dient u ervoor te zorgen dat alle schakelaars zijn uitgeschakeld en dat de stroomkabel is losgekoppeld. Indien de machine onverwacht wordt gestart tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.

• Draag de machine van uw lichaam af en zorg ervoor dat deze uitgeschakeld is. Op de juiste manier omgaan met de machine vermindert de kans op onbedoeld contact met de bewegende doorslijper, lijn of blad.

• Breng altijd de beschermkap op de metalen bladen aan wanneer u de machine vervoert of opslaat. Op de juiste manier omgaan met de machine vermindert de kans op onbedoeld contact met het blad.

• Gebruik uitsluitend vervangende doorslijpers, lijnen, snoeikoppen en bladen die door de fabrikant zijn gespecificeerd. Onjuiste vervangende onderdelen kunnen het risico op breuken en letsel verhogen. Oorzaken van terugslag en bijbehorende waarschuwingen

• Houd met beide handen een stevige grip op de machine en positioneer uw armen om de terugslag te weerstaan. Plaats uw lichaam aan de linkerkant van de machine. Terugslag kan het risico op letsel verhogen doordat de machine onverwacht beweegt. Terugslag kan door de gebruiker onder controle worden gehouden, mits de juiste voorzorgsmaatregelen worden genomen.

• Als het blad vastloopt of als het snoeien om welke reden dan ook onderbroken wordt, schakel de machine dan uit en houd deze stil tot het blad volledig tot stilstand is gekomen. Als het blad vastloopt mag nooit geprobeerd worden om de machine van het materiaal te verwijderen of om de machine naar achteren te trekken als het blad in beweging is, anders kan terugslag ontstaan. Onderzoek de oorzaak van het vastzittende blad en neem maatregelen om de oorzaak te verhelpen.

• Gebruik nooit stompe of beschadigde bladen. Stompe of beschadigde bladen vergroten het risico van vastlopen of aan een voorwerp kan blijven haken, wat leidt tot terugslag.

• Zorg altijd voor een goed zicht op het materiaal dat wordt gesnoeid. De kans op terugslag is groter in gebieden waar het moeilijk is om te zien wat u maait.

• Als u door iemand anders wordt benaderd terwijl u de machine bedient, schakelt u de machine uit. Er is een verhoogd risico op letsel bij andere personen die door het bewegende blad worden geraakt in het geval van terugslag. Overige algemene veiligheidsinformatie

• Schakel het product uit wanneer u zich verplaatst. Verwijder altijd de accu wanneer u het product aan een andere persoon geeft.

• Leg het product nooit neer zonder het uit te schakelen en de accu te verwijderen. Laat het product nooit onbeheerd achter terwijl het ingeschakeld is.

• Het maaigereedschap stopt niet onmiddellijk nadat het product is uitgeschakeld.

• Het blad moet volledig tot stilstand zijn gekomen als de drukschakelaar zich weer in de beginpositie bevindt. 1796 - 003 - 24.02.2023 63• Controleer het product voor gebruik en na vallen of stoten op tekenen van slijtage of beschadiging en repareer indien nodig.

• Als er iets in de snijuitrusting vast komt te zitten terwijl u het product bedient, moet u het product stoppen en uitschakelen. Zorg ervoor dat de snijuitrusting volledig tot stilstand komt. Verwijder de accu voordat u het product en/of de snijuitrusting schoonmaakt, inspecteert of repareert.

• Controleer het product vóór gebruik. Zie, Veiligheid op pagina 60

Onderhoud op pagina 78

Gebruik nooit een defect product. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit.

• Het gebruik van defecte snijuitrustingen kan het risico op ongevallen vergroten.

• Controleer het tandwiel op vuil en barsten. Gebruik een borstel om het tandwiel te ontdoen van gras en bladeren. Draag handschoenen indien nodig.

• Zorg dat de ventilatieopeningen altijd vrij zijn van afvalmaterialen.

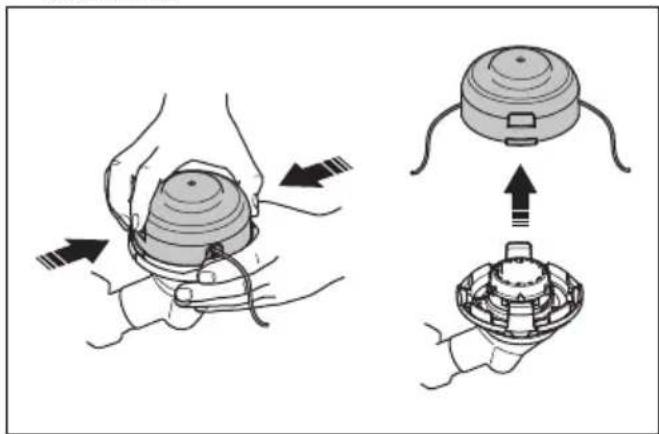

• Controleer of de trimmerkop volledig op de trimmer is bevestigd.

• Alle deksels, beschermingen en hendels moeten aangebracht zijn voor u start.

• Controleer of het product in goede staat is. Controleer of alle moeren en bouten goed vastgedraaid zijn.

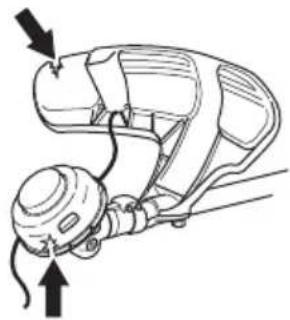

• Controleer de trimmerkop en de trimmerbeschermkap op beschadigingen en barsten. Vervang de trimmerkop of de trimmerbeschermkap indien deze is blootgesteld aan slagbelasting of barsten vertoont. Gebruik altijd de aanbevolen beschermkap voor die specifieke snijuitrusting. Zie het hoofdstuk Technische gegevens.

• Dit product kan bij onvoorzichtig of onjuist gebruik een gevaarlijk gereedschap zijn. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met fysieke, zintuiglijke of geestelijke beperkingen, of een gebrek aan kennis en ervaring, tenzij ze begeleiding bij of aanwijzingen voor het gebruik van het apparaat hebben ontvangen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht worden gehouden om er zeker van te zijn dat ze niet met het apparaat spelen.

• Sta nooit toe dat kinderen de machine gebruiken of in de buurt van de machine komen. De machine start gemakkelijk, zodat kinderen deze mogelijk kunnen starten wanneer ze niet onder volledig toezicht staan. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Koppel de accu daarom los wanneer de machine niet onder streng toezicht staat.

• Laat het product nooit gebruiken door kinderen of andere personen die niet zijn opgeleid voor het gebruik of onderhoud van het product en/of de accu.

• Mogelijk zijn landelijke of lokale wettelijke voorschriften van toepassing op het gebruik. Volg de eventuele voorschriften op.

• Sla de apparatuur op in een afsluitbare ruimte zodat het buiten het bereik is van kinderen en onbevoegde personen.

• De transportbescherming moet altijd worden gebruikt voor opslag en transport.

• Houd handen en voeten altijd uit de buurt van de maaizone, in het bijzonder bij het inschakelen van de motor.

• Houd uw handen en voeten uit de buurt van de snijuitrusting totdat deze volledig is gestopt wanneer het product is uitgeschakeld.

• Verwijder het gesneden materiaal niet en laat het niet door anderen verwijderen terwijl het product is ingeschakeld of de snijuitrusting draait. Dit kan ernstig letsel veroorzaken.

• Denk erom dat het uw verantwoordelijkheid als gebruiker is om mensen en hun eigendommen niet bloot te stellen aan ongelukken of gevaar.

• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden. Uw garantie dekt mogelijk geen schade of aansprakelijkheid als gevolg van het gebruik van niet-goedgekeurde accessoires of vervangende onderdelen.

• De enige accessoires die u samen met dit product kunt gebruiken, zijn de snijuitrustingen die worden aanbevolen in het hoofdstuk met technische gegevens.

• Gebruik nooit een product dat zo gewijzigd is dat het niet langer overeenkomt met de originele uitvoering

• Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

• Werken in slechte weersomstandigheden is vermoeiend en kan tot extra gevaarlijke situaties leiden. Het is in verband met het extra gevaar niet aanbevolen om de machine te gebruiken bij zeer slecht weer, bijvoorbeeld dichte mist, zware regen, sterke wind, intense koude of bij risico op bliksem, etc.

• Werk nooit op een ladder, stoel of andere verhoging die niet stevig vast staat.

• Inactieve apparaten binnen opslaan - als het apparaat niet in gebruik is, moet het binnenshuis worden opgeslagen

• Het is niet mogelijk om elke mogelijke situatie te vermelden. Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd situaties die uw

1796 - 003 - 24.02.2023capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures dient u een expert te raadplegen voordat u verder gaat.

• Zorg ervoor dat er zich geen personen of dieren op een afstand kleiner dan 15 meter bevinden terwijl u werkt. Indien meerdere gebruikers in hetzelfde gebied werken, moet de veiligheidsafstand minimaal 15 meter bedragen. Anders is er een risico op ernstig persoonlijk letsel. Schakel het product onmiddellijk uit indien iemand dichterbij komt. Draai het product nooit rond zonder eerst te controleren of er achter u niet iemand zich in de veiligheidszone bevindt.

• Als er iets in de snijuitrusting vast komt te zitten terwijl u het product bedient, moet u het product stoppen en uitschakelen. Zorg ervoor dat de snijuitrusting volledig tot stilstand komt. Verwijder de accu voordat u het product en/of de snijuitrusting schoonmaakt, inspecteert of repareert.

• Zorg ervoor dat mensen, dieren of andere dingen geen invloed hebben op uw controle over het product en dat ze niet in contact komen met de snijuitrusting of losse objecten die worden uitgeworpen door de snijuitrusting. Gebruik het product echter nooit zonder de mogelijkheid hulp in te kunnen roepen in geval van nood.

• Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

• U dient uitsluitend te lopen, nooit te rennen.

• Controleer het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, stukjes glas, spijkers, ijzerdraad, touw en dergelijke, die weggeslingerd kunnen worden of vast kunnen komen zitten in de maaier of beschermkap.

• Wees alert op stukken tak die tijdens het snijden weggeslingerd kunnen worden. Snijd niet te dicht bij de grond waar stenen en andere voorwerpen kunnen worden weggeslingerd.

• Zorg ervoor dat kleding of lichaamsdelen niet in contact komen met de snijuitrusting wanneer het product is ingeschakeld. Houd het product altijd onder taillehoogte.

• Kijk uit voor wegschietende objecten. Gebruik altijd goedgekeurde oogbescherming. Leun nooit over de beschermkap van de snijuitrusting. Stenen, afval, enz. kunnen omhoog schieten in uw ogen en blindheid of ernstig letsel veroorzaken.

• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming altijd af zodra het product is gestopt.

• Wanneer zich ongewenste trillingen voordoen, moet u een nieuw stuk draad naar buiten tikken. Wanneer de draad de juiste lengte heeft, stoppen de trillingen.

• Als het product overmatig begint te trillen, stopt u het product en verwijdert u de accu.

• Overmatige blootstelling aan trillingen kan leiden tot bloedvat- en zenuwbeschadigingen bij personen met een slechte bloedcirculatie. Consulteer uw dokter wanneer u symptomen waarneemt die wijzen op overmatige blootstelling aan trillingen. Dergelijke symptomen zijn o.a. een doof gevoel, gevoelloosheid, tintelingen, een prikkelend gevoel, pijn, krachtverlies, veranderingen van huidskleur of conditie van de huid. Deze symptomen worden meestal waargenomen in de vingers, handen of polsen.

• Houd het product altijd met twee handen vast. Houd het apparaat rechts van uw lichaam. Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste uitrusting.

• Gebruik een helm als de bomen in het werkgebied hoger zijn dan 2 m.

• Gebruik goedgekeurde gehoorbescherming.

• Gebruik altijd een goedgekeurde veiligheidsbril die voldoet aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen. Gebruik een vizier om het gezicht te beschermen. Een vizier is niet voldoende om de ogen te beschermen.

• Draag indien nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

• Gebruik beschermende laarzen met stalen neuzen en antislipzolen.

• Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Gebruik geen sieraden, korte broeken of sandalen. Werk nooit met blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte. 1796 - 003 - 24.02.2023 65• Houd de EHBO-doos in de buurt. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken. In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreven, welke functie ze hebben en hoe controles en onderhoud moeten worden uitgevoerd om hun goede werking te waarborgen. Zie de instructies onder het kopje Productoverzicht op pagina 58

te zien waar deze onderdelen zich bevinden op uw product. De levensduur van het product kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud van het product niet op de juiste manier plaatsvindt en wanneer service en/of reparaties niet vakkundig worden uitgevoerd. Indien u meer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer. WAARSCHUWING: Gebruik een product nooit wanneer de veiligheidsvoorzieningen defect zijn. De veiligheidsuitrusting van het product moet geïnspecteerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw product een van deze controles niet doorstaat, moet u contact opnemen met uw servicewerkplaats om uw unit te laten repareren. OPGELET: Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van de machine. Als de machine één van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten koopt, garandeert dit dat de reparaties en service door een vakman kunnen worden uitgevoerd. Als u uw machine heeft gekocht bij één van onze dealers die geen servicewerkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is. De vergrendeling van de activeringsschakelaar controleren De vergrendeling van de activeringsschakelaar voorkomt dat het product per ongeluk wordt ingeschakeld. Wanneer u de vergrendeling van de activeringsschakelaar naar voren (A) en tegen de handgreep (B) drukt, wordt de activeringsschakelaar (C) losgelaten. Als u de handgreep loslaat, bewegen de activeringsschakelaar en de vergrendeling weer terug naar hun beginposities. Deze beweging wordt geregeld door onafhankelijke veren.

2. Druk op de activeringssschakelaar en controleer of

deze teruggaat naar de beginpositie wanneer u deze loslaat.

1796 - 003 - 24.02.20233. Zorg ervoor dat de activeringsschakelaar en de vergrendeling vrij kunnen bewegen en dat de retourveer juist werkt.

4. Start het product, zie

6. Laat de activeringsschakelaar los en zorg ervoor dat

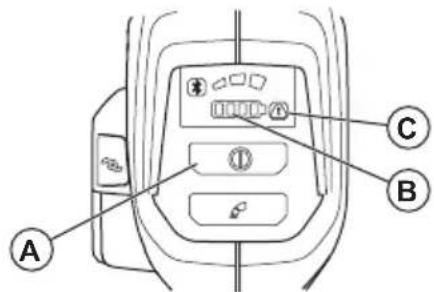

de snijuitrusting volledig stopt. De gebruikersinterface controleren

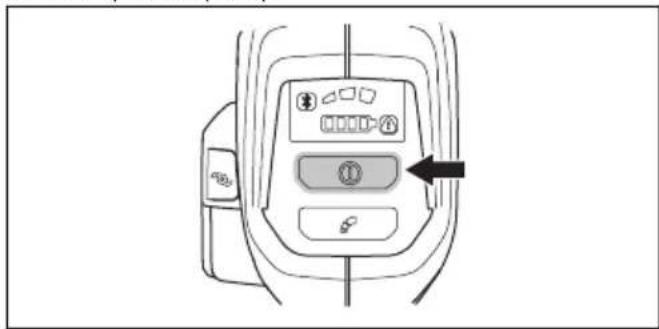

a) Het product is ingeschakeld wanneer de led (B) brandt. b) Het product is uitgeschakeld wanneer de led (B) uit is.

2. Als het waarschuwingslampje (C) brandt of knippert

raadpleegt u Probleemoplossing op pagina 80

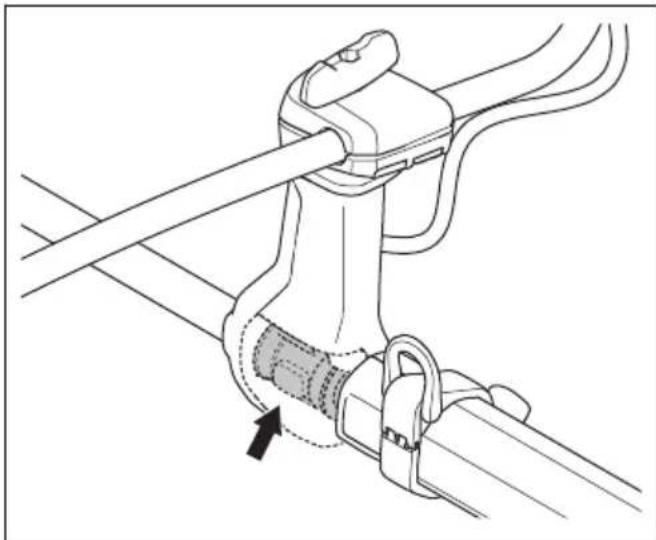

Het trillingsdempingssysteem controleren Het trillingsdempingssysteem vermindert trillingen in de handgrepen tot een minimum wat de bediening vergemakkelijkt. Het trillingsdempingssysteem van het product vermindert de trillingen van de snijuitrusting naar de hendel en de handgrepen.

1. Stop het product.

2. Voer een visuele controle uit op vervorming en

beschadiging, bijvoorbeeld scheuren.

3. Druk licht op de antitrillingsdemping en zorg ervoor

dat deze in alle richtingen enigszins kan bewegen. De snelle ontgrendelfunctie controleren WAARSCHUWING: Gebruik geen draagstel met een defecte snelle ontgrendelfunctie.

2. Voer een visuele controle uit op beschadigingen,

bijvoorbeeld scheuren.

3. Maak het mechanisme voor snelle ontgrendeling los

en bevestig het weer om te zien of het goed werkt.

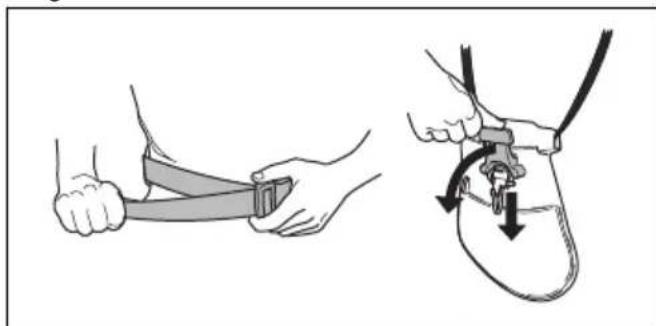

4. Als het draagstel een heuppad en een heupband

heeft, controleer dan of de snelle ontgrendelfunctie goed werkt. 1796 - 003 - 24.02.2023 67Beschermkap van de snijuitrusting controleren WAARSCHUWING: Gebruik geen snijuitrusting zonder een goedgekeurde en correct bevestigde beschermkap. Gebruik altijd de voorgeschreven beschermkap voor de snijuitrusting die u gebruikt, zie Accessoires op pagina 83 . Indien een verkeerde of defecte beschermkap van de snijuitrusting wordt gemonteerd, kan dit ernstige verwondingen veroorzaken. De beschermkap van de snijuitrusting houdt objecten tegen die in de richting van de gebruiker kunnen vliegen. Hij voorkomt ook letsel dat veroorzaakt wordt als u met de snijuitrusting in contact komt.

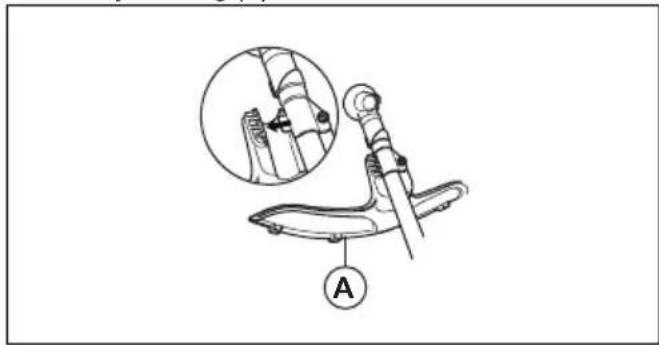

1. Stop het product en verwijder de accu.

2. Voer een visuele controle uit op beschadigingen,

bijvoorbeeld scheuren.

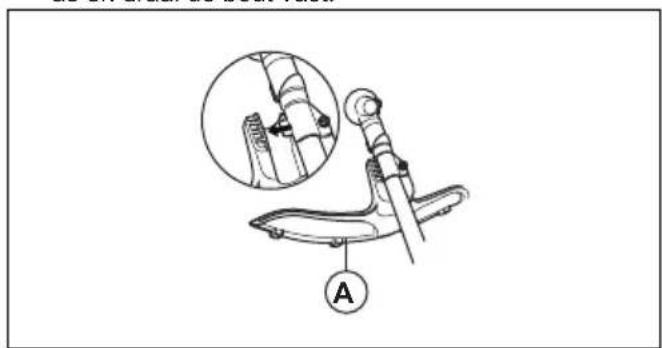

3. Vervang de beschermkap van de snijuitrusting als

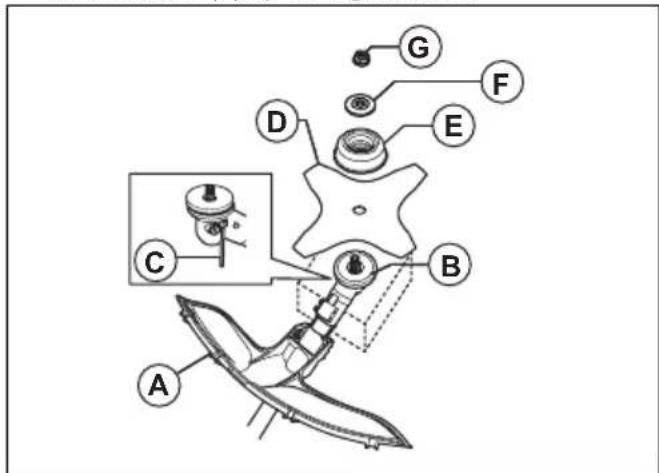

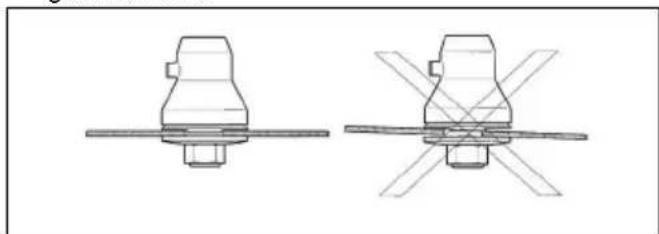

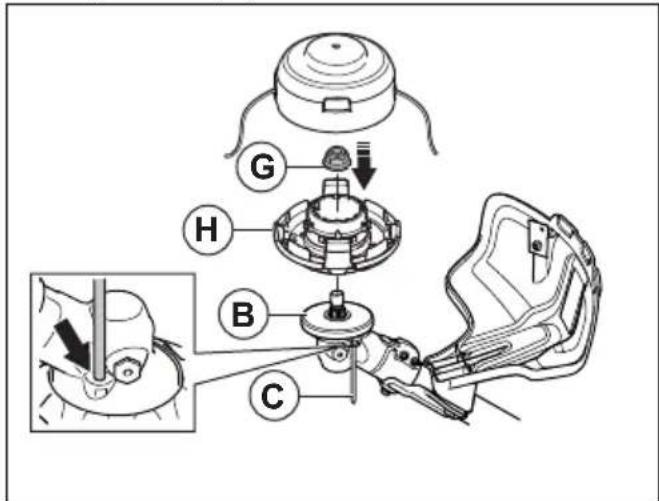

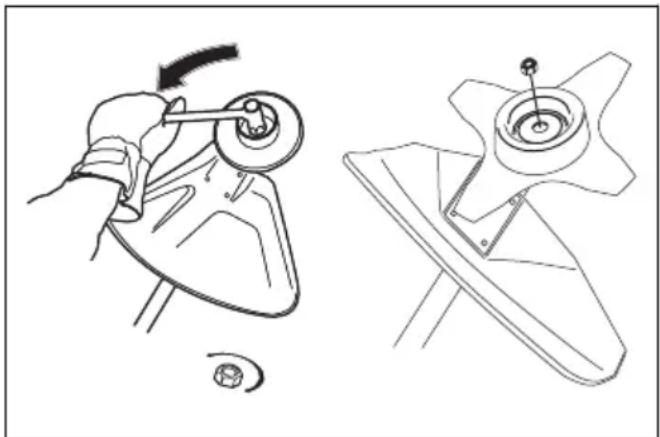

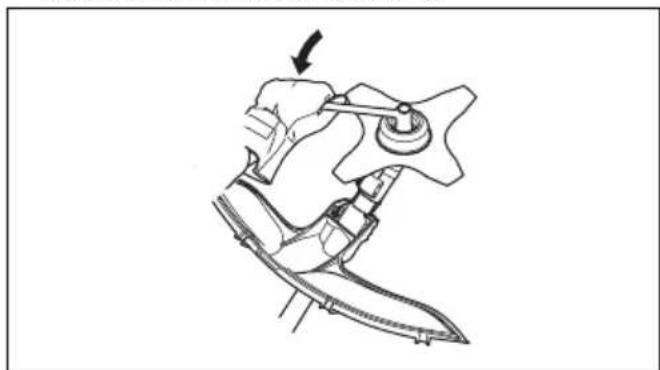

deze is beschadigd. De borgmoer bevestigen en verwijderen WAARSCHUWING: Stop het product en verwijder de accu. Gebruik veiligheidshandschoenen en wees voorzichtig rond de scherpe randen van de snijuitrusting. Er wordt een borgmoer gebruikt om een aantal soorten snijuitrusting te bevestigen. De borgmoer heeft een linkse schroefdraad.

• Om te bevestigen draait u de borgmoer tegen de rotatierichting van de snijuitrusting in vast.

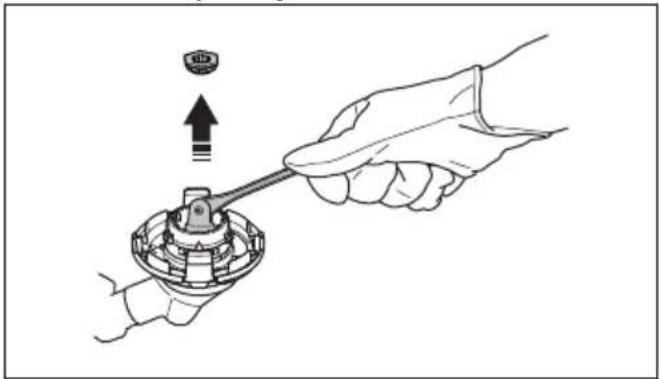

• Bij verwijderen van de borgmoer draait u de moer los in de rotatierichting van de snijuitrusting.

• Om de borgmoer los en vast te draaien gebruikt u een dopsleutel met een lange steel. De pijl in de afbeelding toont het gebied waar u de dopsleutel moet gebruiken. Let op: Zorg ervoor dat u de borgmoer niet met de hand kunt draaien. Vervang de moer als de nylonborgring een weerstand heeft van minder dan 1,5 Nm. De moer moet worden vervangen nadat deze ca. 10 keer los en vast is gedraaid. Snijuitrusting WAARSCHUWING: Verwijder de accu en zorg ervoor dat de snijuitrusting geheel stopt voordat u aan een deel van het snijhulpstuk werkt. WAARSCHUWING: Gebruik de juiste snijuitrusting. Gebruik de snijuitrusting alleen samen met de door ons aanbevolen beschermkappen, zie Accessoires op pagina

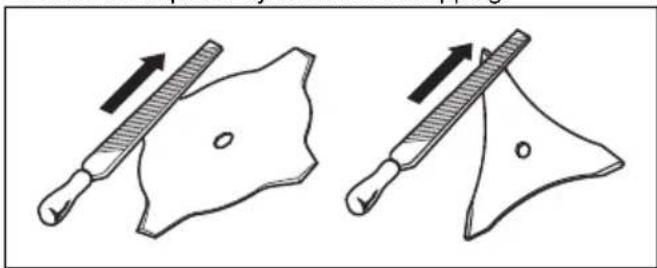

. Zorg dat de snijuitrusting op de juiste manier is geslepen. Een snijuitrusting die niet op de juiste wijze is geslepen, verhoogt het risico op terugslag. WAARSCHUWING: Een verkeerd geslepen of beschadigd blad verhoogt het risico op ongelukken. Houd de snijtanden van het blad goed en juist geslepen. Volg de instructies en gebruik de aanbevolen vijlmal. WAARSCHUWING: Een draaiend blad kan letsel veroorzaken terwijl het blijft draaien nadat de schakelaar is losgelaten. De juiste controle moet worden behouden totdat het blad volledig tot stilstand is gekomen. Draag beschermende handschoenen bij het hanteren van de snijuitrusting.

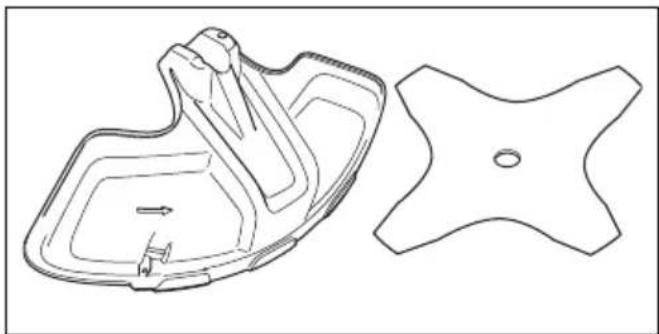

• Gebruik het grasmaaiblad om sterk gras te maaien.

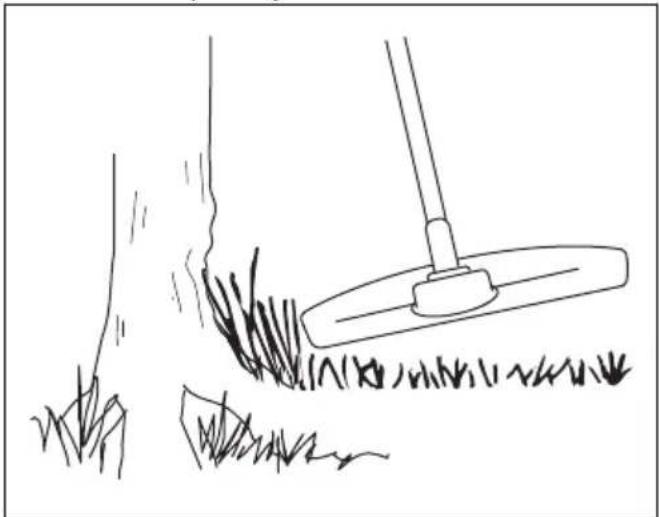

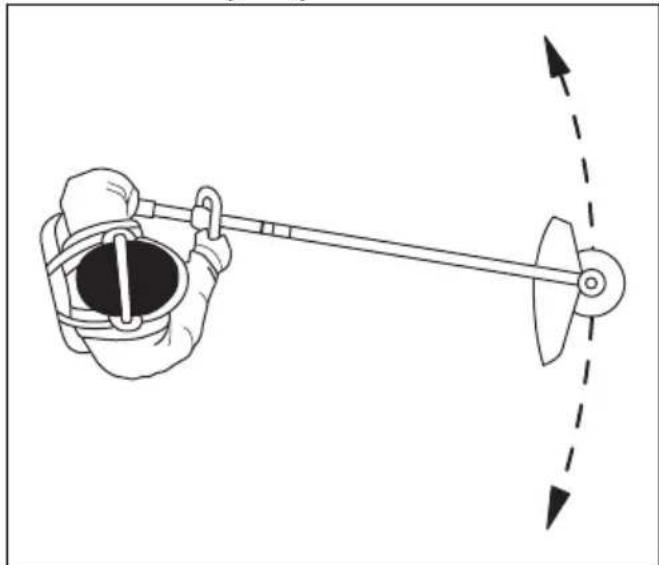

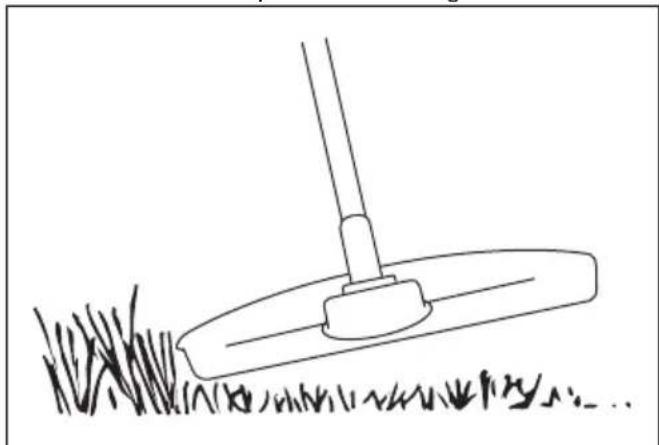

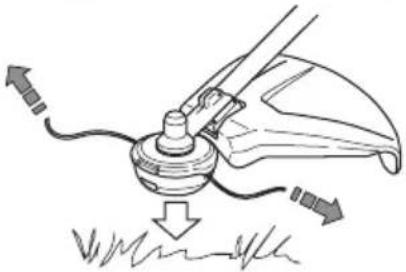

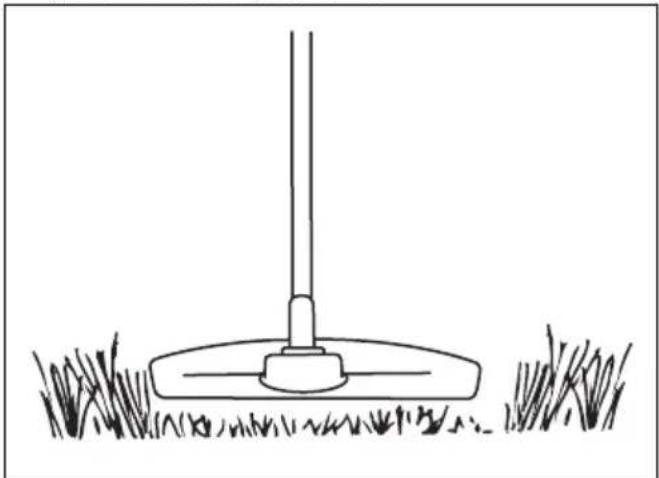

• Gebruik de trimmerkop om gras te trimmen.

• Controleer de snijuitrusting op beschadigingen en barsten. Vervang snijuitrusting indien deze beschadigd is.

• Gebruik altijd de juiste trimmerkop en snijuitrusting en gebruik altijd de aanbevolen trimmerdraad. Zie Accessoires op pagina 83 en de montage aan het einde van de handleiding.

• Zorg ervoor dat het mes op de trimmerbeschermkap niet beschadigd is.

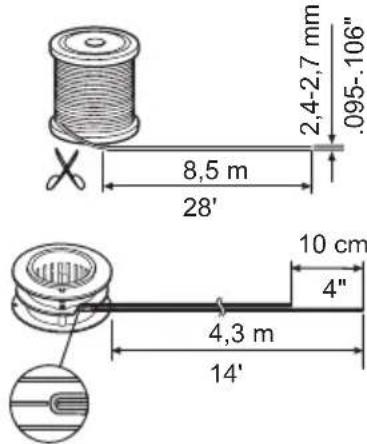

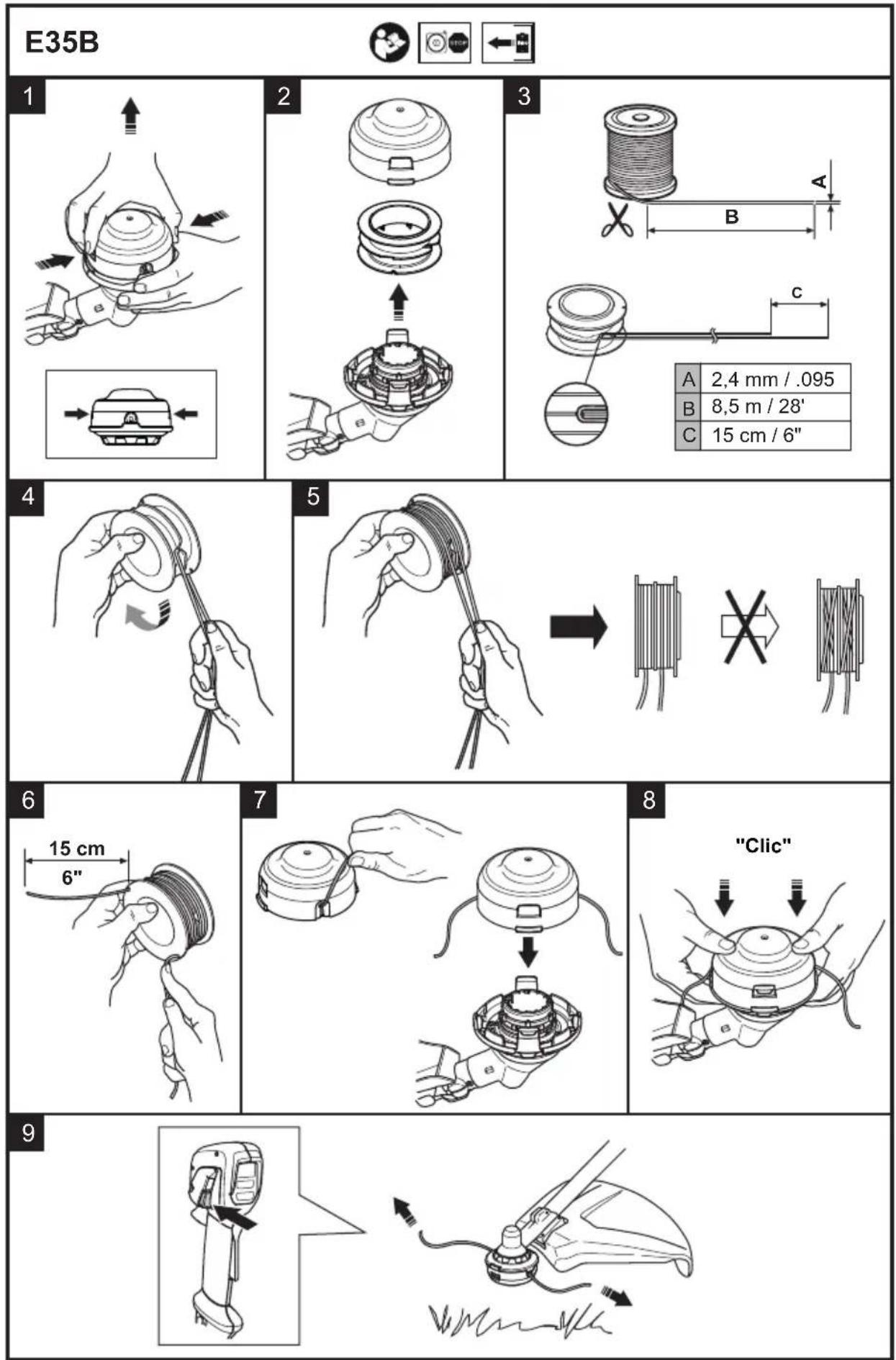

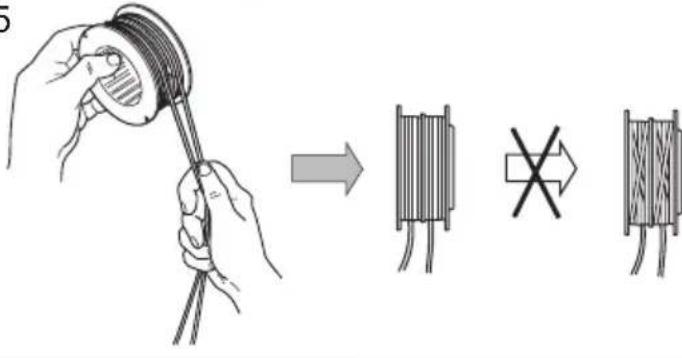

• Zorg ervoor dat de trimmerdraad strak en gelijkmatig rond de trommel is gewikkeld om ongebruikelijke trillingen van het product te voorkomen. Verschillende snoerlengtes kunnen leiden tot onnodige trillingen. Tik op de trimmerkop voor de juiste lengte van de draad. Om de levensduur van de draad te verlengen, kunt u hem twee dagen in water leggen voordat u hem gaat gebruiken. Dit zal de draad bestendiger maken. Grasmaaiblad

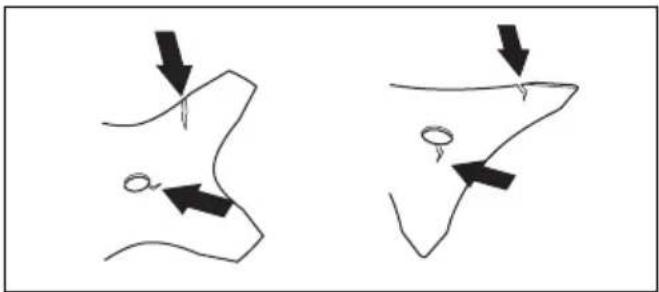

• Gebruik correct geslepen bladen. Een verkeerd geslepen of beschadigd blad verhoogt het risico op letsel.

• Gebruik correct ingestelde bladen. Correcte bladinstelling is 1 mm. Een verkeerde bladinstelling verhoogt het risico van letsel en schade.

• Raadpleeg de meegeleverde instructies voor het correct slijpen en instellen van het blad. Veiligheidsinstructies voor montage WAARSCHUWING: Lees voordat u het product gaat gebruiken deze instructies aandachtig door en zorg dat u ze hebt begrepen. Volg de instructies op.

• Verwijder de accu uit het product voordat u het product monteert.

• Draag goedgekeurde veiligheidshandschoenen.

• Een defecte of onjuiste beschermkap kan letsel veroorzaken. Gebruik geen snijuitrusting zonder een aan de uitrusting bevestigde goedgekeurde beschermkap.

• Zorg ervoor dat u het deksel en de as goed monteert, voordat u het product start.

• De meenemer en de steunflens moeten correct in de opening in het midden van de snijuitrusting worden gepositioneerd. Een snijuitrusting die niet juist wordt bevestigd, kan ernstig letsel of de dood veroorzaken.

• Om het product veilig te gebruiken en letsel bij de gebruiker of andere personen te voorkomen, moet het altijd op de juiste manier aan het draagstel worden bevestigd. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• Verwijder de accu voordat u onderhoud of andere controles uitvoert, of het product demonteert.

• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreven. Ga naar uw servicedealer voor verdergaande service- of onderhoudswerkzaamheden.

• Reinig de accu of acculader nooit met water. Sterke reinigingsmiddelen kunnen schade aan het kunststof veroorzaken.

• Als u geen onderhoud uitvoert, verkort dit de levenscyclus van het product en vergroot het risico op ongevallen.

• Voor alle service en reparaties is speciale training vereist, vooral voor de veiligheidsvoorzieningen op het product. Als niet alle controles in deze bedieningshandleiding een goed resultaat geven nadat u onderhoud hebt uitgevoerd, ga dan naar uw servicedealer. Wij garanderen dat u daar professionele reparaties en service voor uw product krijgt.

• Houd de snijtanden van het blad juist geslepen. Volg onze aanbevelingen op. Zie ook de instructies op de verpakking van de snijbladen.

• Gebruik alleen originele reserveonderdelen.

• Draag altijd handschoenen voor zwaar gebruik wanneer u de snijuitrusting repareert. De snijbladen zijn zeer scherp en kunnen gemakkelijk snijwonden veroorzaken. Montage Hendel bevestigen

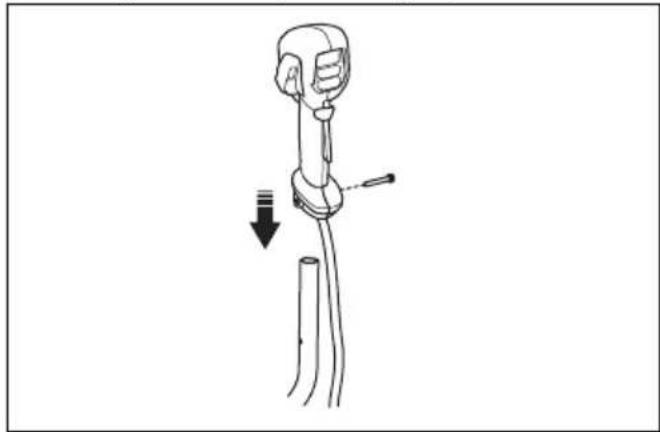

1. Verwijder de schroeven van de onderkant van de

hendel. Verwijder de moer niet. 1796 - 003 - 24.02.2023 692. Bevestig de hendel op de handgreep.

3. Zorg dat het schroefgat in de hendel boven het

schroefgat in de handgreep komt te liggen.

4. Plaats de schroef in het schroefgat aan de onderkant

van de hendel en via de handgreep.

5. Zorg ervoor dat de schroef correct is uitgelijnd met

6. Draai de schroef vast.

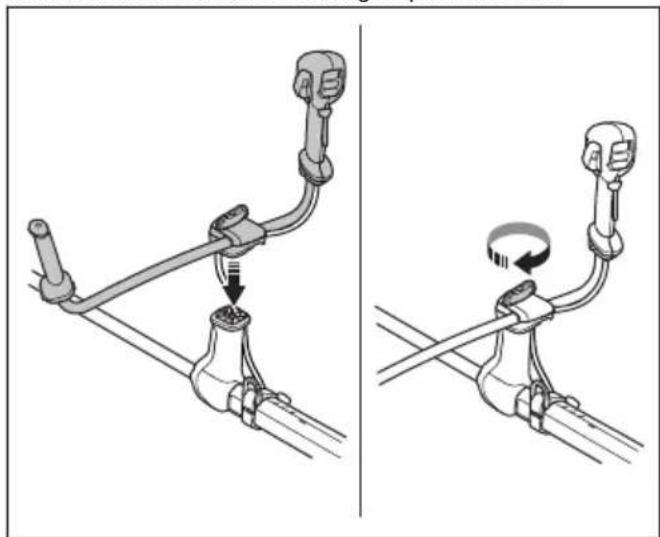

1. Plaats de klem van de handgreep in de steun.

2. Bevestig de knop, maar draai deze nog niet

3. Stel de handgreep af om het product in een goede

werkstand te zetten.

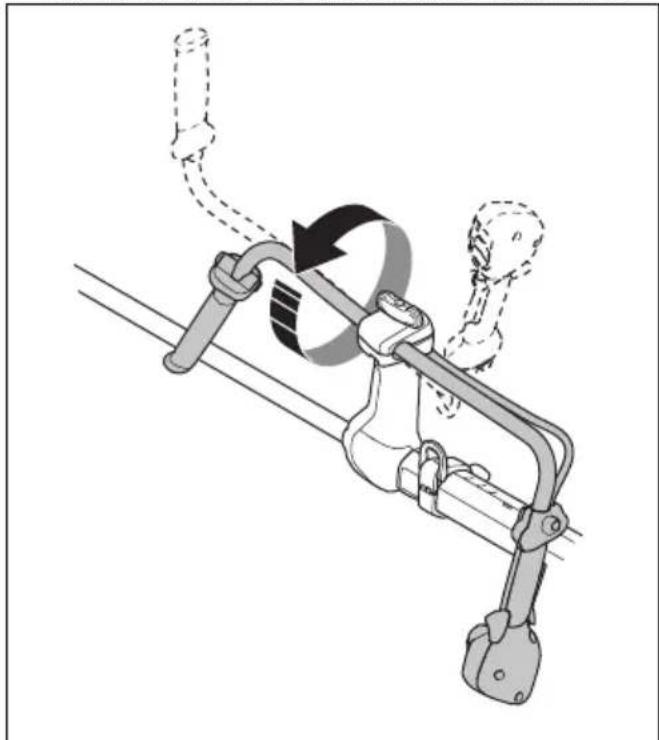

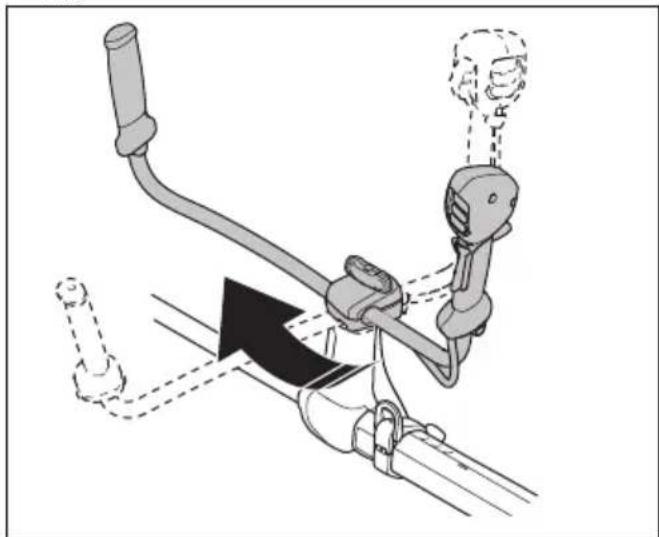

2. Draai de handgreep totdat deze parallel is aan de

3. Draai het stuur om de as totdat de klem van de

handgreep in de transportstand wordt vergrendeld.

4. Draai de knop vast.

Snijuitrusting monteren De snijuitrusting omvat een snijuitrusting en een beschermkap voor de snijuitrusting. WAARSCHUWING: Stop de motor en verwijder de accu. Draag beschermende handschoenen. 70 1796 - 003 - 24.02.2023WAARSCHUWING: Gebruik altijd de beschermkap voor de snijuitrusting die voor de snijuitrusting wordt aanbevolen. Zie Accessoires op pagina 83

WAARSCHUWING: Een verkeerd bevestigde snijuitrusting kan leiden tot ernstig letsel of de dood. Snijuitrusting en beschermkappen Het product maakt gebruik van dezelfde beschermkap van de snijuitrusting voor het grasmes en het trimhoofd.

• Zet de beschermkap van de snijuitrusting (A) op de as en draai de bout vast.

De beschermkap van de snijuitrusting verwijderen

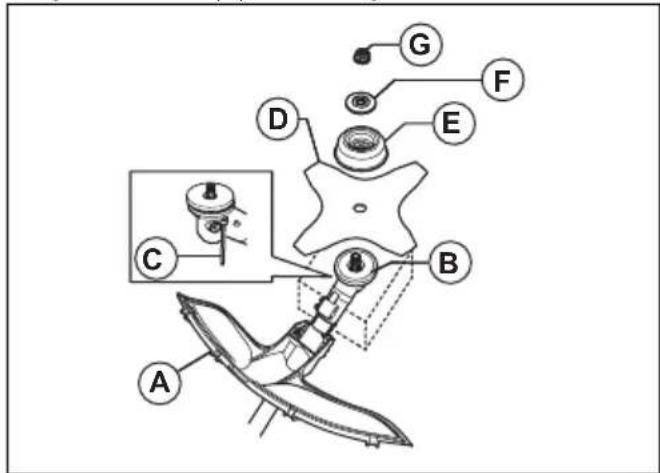

Het grasmaaiblad monteren

1. Zet het tandwielhuis van het product op een vlakke

ondergrond om ervoor te zorgen dat het blad goed wordt gemonteerd.

2. Draai de uitgaande as totdat een van de openingen

in de meenemer (B) op één lijn ligt met de overeenkomstige opening in het tandwielhuis.

de steunflens (F) op de uitgaande as.

5. Zorg ervoor dat de meenemer met steunflens

correct aangrijpt in de middelste opening van het grasmaaiblad.

6. Bevestig de moer (G).

1796 - 003 - 24.02.2023 717. Draai de moer vast met de dopsleutel. Houd de steelvan de dopsleutel dicht bij de bladbeschermkap vast.Draai vast in de tegenovergestelde rotatierichtingvan de snijuitrusting. Draai het vast met eenaanhaalmoment van 35 tot 50 Nm. Het grasmaaiblad verwijderen 1. Zet het tandwielhuis van het product op een vlakkeondergrond om ervoor te zorgen dat het blad goedwordt verwijderd.2. Breng de borgpen (C) aan in de opening op de asom de steel te vergrendelen.3. Verwijder de moer (G).4. Verwijder de steunflens (F), de steunkop (E) en hetgrasmaaiblad (D) van de uitgaande as.

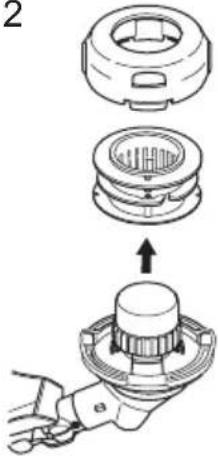

De trimmerkop monteren E35B Let op: Om de levensduur van de draad teverlengen, kunt u hem een paar dagen in water leggenvoordat u hem gaat gebruiken. Dit zal de draad taaiermaken.1. Zet de meenemer (B) op de uitgaande as.2. Draai de uitgaande as om een van de openingen inde meenemer uit te lijnen met de overeenkomstigeopening in het tandwielhuis.3. Breng de borgpen (C) aan in de opening om de as tevergrendelen.4. Bevestig de trimmerkop (H).5. Breng de moer (G) aan.

Het Balance XB-draagstel afstellen

1. Trek het draagstel aan.

2. Druk de 2 delen van de borstplaat tegen elkaar zoals

weergegeven in de afbeelding.

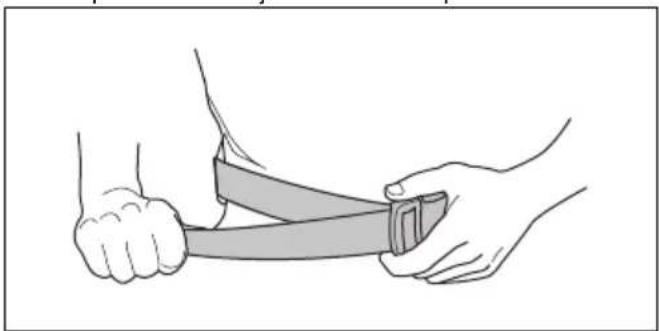

3. Trek de heupband stevig aan. Zorg ervoor dat de

heupband in één lijn is met de heup.

4. Trek de borstband onder uw linkerarm strak aan. De

borstband moet strak tegen uw lichaam zitten.

5. Stel de schouderband zodanig af dat het gewicht

gelijkmatig over uw 2 schouders verdeeld is.

6. Stel de hoogte van het ophangpunt af. Zie

Het product uitbalanceren op pagina 74

7. Sluit de accudrager aan op het draagstel.

Let op: Het is mogelijk om 1 extra accu aan de accudrager te bevestigen. De accudrager is als accessoire leverbaar.

8. Een accu bevestigen.

1796 - 003 - 24.02.2023 73Werking Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt. De accu aansluiten op het product WAARSCHUWING: Gebruik uitsluitend originele Husqvarna-accu's in het product.

1. Zorg ervoor dat de accu volledig is opgeladen.

2. Druk de accu in de accuhouder van het product. De

accu is in positie vergrendeld als u een klik hoort. OPGELET: Als u de accu niet eenvoudig in de accuhouder kunt plaatsen, is de batterij niet correct geïnstalleerd. Dit kan schade aan het product veroorzaken.

3. Controleer of de accu goed is geïnstalleerd.

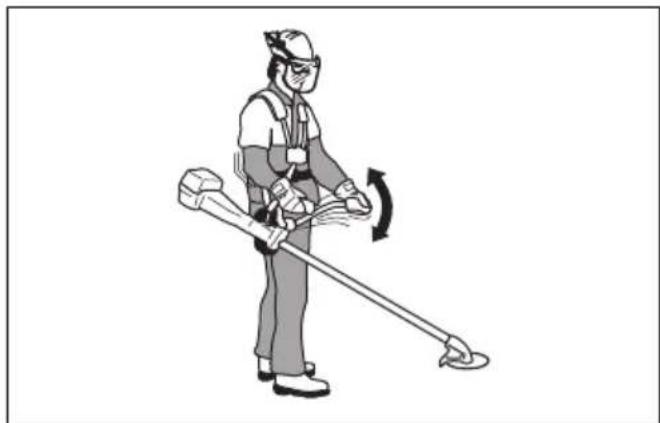

• Houd het apparaat met beide handen vast.

• Houd het apparaat rechts van uw lichaam.

• De zaaguitrusting moet onder taillehoogte blijven.

• Houd het product altijd bevestigd aan het draagstel.

• Houd lichaamsdelen uit de buurt van de hete oppervlakken.

• Houd lichaamsdelen uit de buurt van de snijuitrusting. Het product uitbalanceren

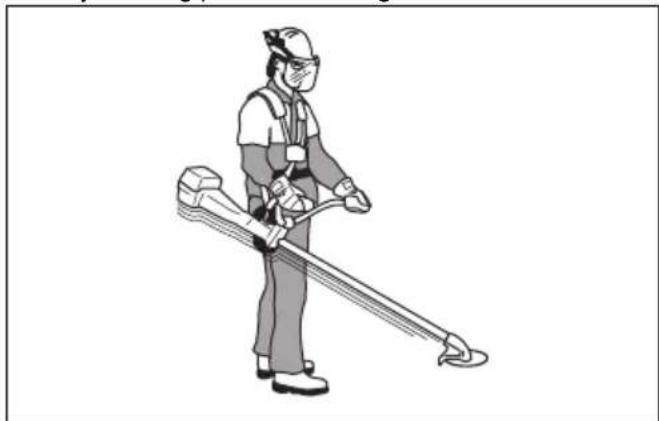

• Sluit het product aan op het draagstel en houd de snijuitrusting parallel aan de grond.

• Het product is correct gebalanceerd wanneer het blad op maaihoogte dicht bij de grond is. De last gelijkmatig op de schouders toepassen

1. Stel de spanning van de zijriemen zodanig af dat het

gewicht gelijkmatig op de schouders is toegepast.

2. Stel het draagstel af voor de beste werkhouding.

Een afgesteld draagstel en product vereenvoudigen de bediening. Voordat u het product gaat bedienen

• Controleer het werkgebied zodat u op de hoogte bent van het soort terrein, de helling van de ondergrond en of er obstakels zoals stenen, takken en greppels zijn.

• Voer een revisie-inspectie van het product uit.

• Voer de veiligheidsinspecties, onderhoud en servicebeurten uit die in deze handleiding worden aangegeven.

• Zorg dat alle afschermingen en beschermkappen, handgrepen en de snijuitrusting correct zijn aangebracht en onbeschadigd zijn.

• Zorg dat er geen scheuren zijn aan de onderkant van de grasmaaibladtanden of bij de opening in het midden van het blad. Vervang het blad als dit beschadigd is.

1796 - 003 - 24.02.2023• Controleer de steunflens op scheuren. Vervang de steunflens als deze beschadigd is.

• Controleer of de borgmoer niet handmatig kan worden verwijderd. De borgmoer moet een borgkracht van minimaal 1,5 Nm hebben. Controleer of het aanhaalmoment tussen 35-50 Nm ligt.

• Controleer de beschermkap van de snijuitrusting op beschadigingen of scheuren. Vervang de beschermkap van de snijuitrusting als deze geraakt is of scheuren heeft.

• Controleer de trimmerkop op beschadigingen of scheuren. Vervang de trimmerkop als deze geraakt is of scheuren heeft. Product starten Let op: Het product identificeert de snijuitrusting wanneer de snijuitrusting is gewijzigd en de activeringsschakelaar is ingedrukt. Het product stopt en de led knippert totdat de activeringsschakelaar wordt losgelaten en terugkeert naar de beginpositie. De snijuitrusting is op dit moment geïdentificeerd en voorbereid voor gebruik.

2. Gebruik de activeringsschakelaar om het toerental te

regelen. Het maximum toerental beperken met de modusknop Let op: Het maximum toerental is gerelateerd aan de snijuitrusting die is bevestigd aan en geïdentificeerd door het product. Indien een blad is bevestigd, is het maximum toerental hoger dan wanneer een trimmerkop is bevestigd. Zie Technische gegevens op pagina 81

Het product heeft een modusknop. Met de modusknop kan de gebruiker het maximum toerental beperken. De modusknop heeft 3 snelheidsniveaus. Een lager niveau verlengt de gebruiksduur van het product. Gebruik niveau 1 en niveau 2 als het product niet op volle snelheid/vol vermogen gebruikt hoeft te worden. Gebruik niveau 3 als de bedrijfsomstandigheden volle snelheid/vol vermogen vereisen. Gebruik niet een hoger niveau dan nodig is voor de werkzaamheden.

1. Druk op de modusknop om een limiet op het

maximum toerental in te stellen. De witte leds gaan branden om aan te geven dat de functie is ingeschakeld.

2. Druk nogmaals op de modusknop om het volgende

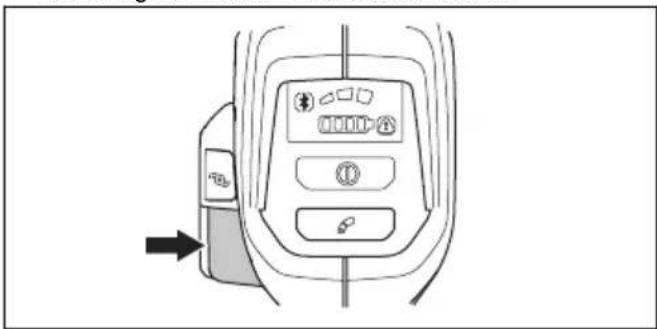

snelheidsniveau te kiezen. De trimmerdraad met de functie ErgoFeed verlengen OPGELET: Raak de grond niet aan met de trimmerkop om de trimmerdraad te verlengen. 1796 - 003 - 24.02.2023 75Het product heeft een functie waarmee de trimmerdraad wordt verlengd wanneer de ErgoFeed-knop wordt ingedrukt. De functie ErgoFeed vermindert slijtage van de trimmerkop. Het vermindert ook de onopzettelijke draadtoevoer die kan optreden wanneer u voorwerpen, zoals stenen en/of harde oppervlakken, raakt.

• Druk op de ErgoFeed-knop om de automatische afstelling van de trimmerdraad te starten. Automatische uitschakelfunctie Het product heeft een uitschakelfunctie die het product stopt als het product niet wordt gebruikt. De groene led voor start/stop-indicatie gaat uit en het product stopt na 180 seconden. Terugslag Er is sprake van terugslag wanneer het product snel en met kracht opzij beweegt. Een terugslag vindt plaats wanneer het grasmaaiblad een object raakt of eraan blijft haken, dat niet kan worden gemaaid. Een terugslag kan het product of de gebruiker in alle richtingen werpen. Er bestaat een risico op letsel bij de gebruiker en omstanders. Het risico neemt toe in gebieden waar het niet makkelijk is om het materiaal waar te nemen dat afgesneden moet worden. Niet snijden met het gedeelte van het blad dat in het grijs is weergegeven in de afbeelding. De snelheid en beweging van het blad kunnen terugslag veroorzaken. Het risico neemt toe naar gelang de dikte van de stam die gezaagd wordt. Gras maaien met een grasmaaiblad

1. De grasmaaibladen en grasmessen mogen niet

gebruikt worden bij houtachtige stammen.

2. Voor alle soorten hoog of sterk gras wordt een

grasmaaiblad gebruikt.

3. Het gras wordt gemaaid met pendelende

bewegingen naar de zijkanten, waarbij de beweging van rechts naar links het maaimoment is en de beweging van links naar rechts de retourbeweging. Laat de linkerkant van het blad werken (tussen 8 en 12 uur).

4. Indien het blad tijdens het grasmaaien een ietsje

schuin naar links wordt gehouden, wordt het gras in een streng gelegd, hetgeen het verzamelen makkelijker maakt bijv. bij harken.

5. Probeer om ritmisch te werken. Sta stevig met uw

voeten uit elkaar. Beweeg na de retourbeweging naar voren en zorg dat u weer stevig staat.

6. Laat de steunkop licht op de grond rusten. Deze is

speciaal bedoeld om te voorkomen dat het blad in de grond snijdt.

7. Verklein het risico dat het materiaal rond het blad

wordt gewonden door altijd met volle snelheid te werken en maaisel bij de retourbeweging te ontwijken.

8. Schakel de motor uit, maak het draagstel los en zet

de machine op de grond voordat u het gemaaide materiaal verzamelt. Gras trimmen met trimmerkop Gras trimmen

1. Houd de trimmerkop vlak boven de grond en schuin.

Druk de grastrimmerdraad niet in het gras.

2. Kort de grastrimmerdraad 10-12 cm in en verlaag

het motortoerental om het risico van schade aan planten te voorkomen.

1796 - 003 - 24.02.20233. Gebruik een snelheid van 80% wanneer u in de buurt van objecten grasmaait. Gras maaien

1. Zorg dat de grastrimmerdraad parallel loopt aan de

grond wanneer u gaat maaien.

2. Duw de trimmerkop niet op de grond. De grond en

het product kunnen hierdoor beschadigd raken.

3. Zorg dat de trimmerkop de grond niet continu raakt.

Hierdoor kan de trimmerkop beschadigd raken.

4. Gebruik volle snelheid wanneer u het product heen

en weer beweegt om gras te maaien. Zorg dat de grastrimmerdraad parallel loopt aan de grond. Gras vegen De luchtstroom van de roterende trimmerdraad kan worden gebruikt om maaisel uit een gebied te verwijderen.

1. Houd de trimmerkop met de trimmerdraad parallel

aan de grond en boven de grond.

3. Beweeg de trimmerkop van de ene naar de andere

kant en veeg het gras. WAARSCHUWING: Reinig de kap van de trimmerkop altijd wanneer u een nieuwe trimmerdraad monteert, om onbalans en trillingen in de hendels te voorkomen. Controleer ook de andere onderdelen van de trimmerkop en reinig deze indien nodig. Product stoppen

1. Laat de activeringsschakelaar of de vergrendeling

van de activeringsschakelaar los.

2. Druk op de stopknop.

1796 - 003 - 24.02.2023

773. Druk op de ontgrendelknoppen op de accu en trekde accu eruit.

Husqvarna Fleet Services

Husqvarna Fleet Services is een cloudoplossingwaarmee de commerciële fleetmanager een overzichtheeft van alle machines. Husqvarna Fleet Services kan worden toegevoegd aan 525iRXT. Voor meerinformatie over Husqvarna Fleet Services raadpleegt uwww.husqvarna.com. DraadlozeBluetooth

-technologie Producten met ingebouwde draadloze Bluetooth

technologie kunnen verbinding maken met mobieleapparaten en bieden extra functies.Het symbool voor draadloze Bluetooth

-technologiegaat branden als uw mobiele apparaat is verbonden methet apparaat. Het product verbinden met Husqvarna Fleet Services

-app naaruw mobiele apparaat.2. Meld u aan bij de Husqvarna Fleet Services -app.3. Volg de instructies voor het koppelen van hetproduct met Husqvarna Fleet Services

Onderhoud Inleiding WAARSCHUWING: Voordat u onderhoudswerkzaamheden gaat uitvoeren,dient u het hoofdstuk over veiligheid te lezenen hebben begrepen. Onderhoudsschema WAARSCHUWING: Verwijder de accu voordat u onderhoud uitvoert.Hieronder volgt een lijst van het onderhoud dat u aanhet product moet uitvoeren.OnderhoudElke dag WekelijksMaande- lijks Reinig de externe onderdelen van het product met een droge doek. Gebruikgeen water. Controleer of de start/stop-knop correct werkt en niet beschadigd is. XControleer of de voedingsschakelaar en de vergrendeling van de voedingsscha-kelaar correct werken vanuit veiligheidsoogpunt. Controleer of alle bedieningselementen werken en niet zijn beschadigd. XHoud de handgrepen droog, schoon en vrij van olie en vet. XControleer of de snijuitrusting niet beschadigd is. Vervang de snijuitrusting alsdeze is beschadigd. Controleer of de beschermkap voor snijuitrusting niet is beschadigd. Vervang debeschermkap van de snijuitrusting als deze is beschadigd. Controleer of de externe schroeven en moeren goed zijn vastgedraaid. XControleer of de ontgrendelknoppen op de accu werken en de accu in hetproduct vergrendelen. Controleer of de acculader niet beschadigd is en goed functioneert. X78 1796 - 003 - 24.02.2023Onderhoud Elke dag Wekelijks Maande- lijks Controleer of de accu niet beschadigd is. X Controleer of de ophangring niet beschadigd is. X Controleer of de hendel of de handgreep niet beschadigd zijn en goed zijn bevestigd.

Controleer of het blad goed gecentreerd is, en of het scherp is en niet bescha- digd is. Een slecht gecentreerd blad veroorzaakt trillingen die kunnen leiden tot beschadiging van het product.

Controleer of de borgmoer van de snijuitrusting goed is vastgedraaid. X Controleer of de transportbescherming voor het blad niet beschadigd is en zorg dat de transportbescherming correct kan worden bevestigd.

Controleer alle koppelingen en aansluitingen. Zorg ervoor dat deze niet zijn beschadigd en vrij zijn van vuil.

Inspecteer de trillingsdempingselementen en controleer of ze niet beschadigd zijn.

Zorg ervoor dat de hoekoverbrenging gevuld is met vet, zie De hoekoverbren- ging smeren op pagina 79 . Indien dit niet het geval is, gebruikt u Husqvarna-vet voor hoekoverbrengingen.

Smeer het aandrijfasuiteinde in de onderste askoppeling. X Zorg ervoor dat de luchtinlaat van de motor niet vuil is. Reinig de luchtinlaat met perslucht.

Controleer de verbindingen tussen de accu en het product. Controleer de verbin- ding tussen de accu en de acculader.

Controleer of de veilige ontgrendeling van het draagstel niet beschadigd is en correct werkt.

1. Reinig het product met een droge doek na gebruik.

2. Reinig de accu en acculader met een droge doek.

Houd de accugeleiderails schoon.

3. Zorg ervoor dat de aansluitingen van de accu en

de acculader schoon zijn voor dat de accu in de acculader of het product wordt geplaatst. Slijpen van grasmes en grasmaaiblad WAARSCHUWING: Stop de motor en verwijder de accu. Draag beschermende handschoenen.

• Raadpleeg de meegeleverde instructies voor het correct slijpen van het grasmes of grasmaaiblad.

• Slijp alle snijkanten gelijkmatig om de balans te bewaren.

• Gebruik een platte vijl met enkele kapping. WAARSCHUWING: Gooi een blad dat beschadigd is altijd weg. Probeer niet om een verbogen of verdraaid blad recht te buigen en opnieuw te gebruiken. De hoekoverbrenging smeren

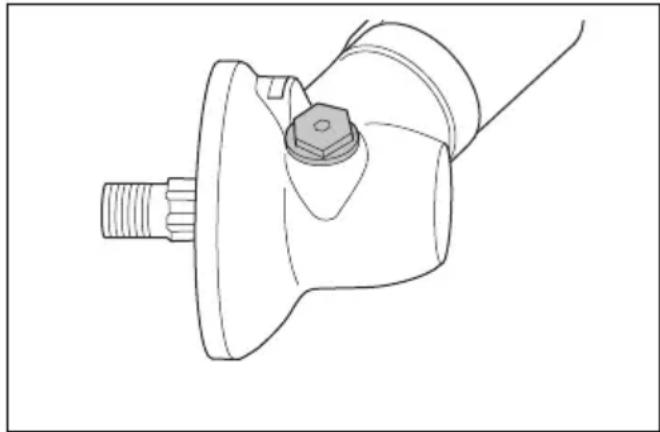

1. Verwijder de snijuitrusting.

2. Plaats het product met de smeerplug in de hoogste

stand. 1796 - 003 - 24.02.2023 793. Verwijder de smeerplug.

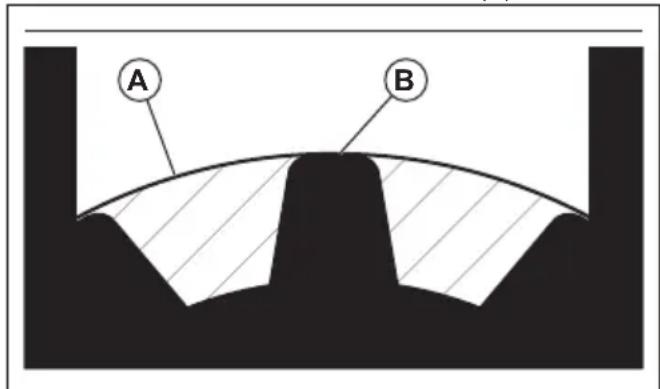

4. Kijk in de opening van de smeerplug en draai de

aandrijfas. Het vetpeil (A) moet op één lijn liggen met de bovenkant van de tandwieltanden (B). A B

5. Als het vetpeil te laag is, vult u de hoekoverbrenging

met Husqvarna-vet voor hoekoverbrengingen. Vul langzaam bij en draai de aandrijfas terwijl u het vet voor hoekoverbrengingen aanbrengt. Stop als het peil (B) juist is. OPGELET: Een onjuiste hoeveelheid vet kan schade aan de hoekoverbrenging veroorzaken.

6. Breng de smeerplug aan.

Probleemoplossing Gebruikersinterface Led-display Mogelijke fouten Mogelijke actie Led-indicator voor accu knippert oranje Lage accuspanning. Laad de accu op. Rode fout-led knippert Overbelasting. De snijuitrusting is geblokkeerd. Schakel het product uit. Verwijder de accu. Verwijder on- gewenste materialen uit de snijuitrusting. Temperatuurafwijking. Laat het product afkoelen. De gashendel en de activerings- knop worden tegelijkertijd inge- drukt. Wanneer u de voedingsschakelaar loslaat, wordt het product geactiveerd. Het product start niet Vuil in de aansluitingen van de accu. Reinig de accu-aansluitingen met perslucht of een zachte borstel. De fout-led brandt rood Het product moet worden onder- houden. Neem contact op met de servicewerkplaats. 80 1796 - 003 - 24.02.2023Vervoer, opslag en verwerking Transport en opslag

• De meegeleverde Li-ion-accu's voldoen aan de wettelijke vereisten voor gevaarlijke goederen.

• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.

• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.

• Breng tape aan op blootliggende aansluitingen wanneer u de accu in een pakket plaatst. Plaats de accu strak in het pakket om beweging te voorkomen.

• Verwijder de accu bij opslag of vervoer.

• Plaats de accu en de acculader in een droge, vocht- en vorstvrije ruimte.

• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos.

• Bewaar de accu op een plaats met een temperatuur tussen 5 °C en 25 °C en niet in direct zonlicht.

• Bewaar de acculader op een plaats met een temperatuur tussen 5 °C en 45 °C en niet in direct zonlicht.

• Gebruik de acculader alleen als de omgevingstemperatuur tussen 5 °C en 40 °C ligt.

• Laad de accu op tussen de 30% en 50% voorafgaand aan langdurige opslag.

• Berg de acculader op in een ruimte die afgesloten en droog is.

• Bewaar de accu niet in de buurt van de acculader. Laat kinderen en andere onbevoegde personen niet aan de apparatuur komen. Bewaar de apparatuur in een ruimte die u kunt afsluiten.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langere tijd opslaat.

• Gebruik de transportbescherming op het product om letsel bij personen of schade aan het product tijdens vervoer en opslag te voorkomen.

• Bevestig het product stevig tijdens vervoer. Accu, acculader en product afvoeren Symbolen op het product of op de verpakking van het product geven aan dat dit product geen huishoudelijk afval is. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Dit voorkomt vervuiling van het milieu en letsel bij personen. Neem contact op met uw lokale autoriteiten, afvalverwerkingsbedrijf of dealer voor meer informatie over het recyclen van uw product. Technische gegevens Technische gegevens 525iRXT Motor Motortype Husqvarna e-torq BLDC Toerental van uitgaande as. Trimmerkop/blad, n

Geluidsvermogenniveau, gemeten dB(A) 92 Geluidsvermogensniveau, gegarandeerd L

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG. 1796 - 003 - 24.02.2023 81525iRXT Geluidsniveaus

Geluidsniveau bij het oor van de gebruiker, gemeten volgens IEC 62841-1: Uitgerust met trimmerkop (origineel) dB (A) 81 Trillingsniveau

Uitgerust met trimmerkop (origineel), links/rechts, m/s

2,2/1,3 Uitgerust met grasmaaiblad (origineel), links/rechts, m/s

0,9/1,3 Radiofrequentiegegevens voor Bluetooth

De gerapporteerde gegevens voor een geluidsdrukniveau voor de machine vertonen een typische statistische spreiding (standaardafwijking) van 3 dB(A).

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaard- afwijking) van 1,5 m/s

-woordmerk en de logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, inc. en het gebruik van deze merken door Husqvarna vindt plaats onder licentie. 1796 - 003 - 24.02.2023 83Verklaring van overeenstemming EU-verklaring van overeenstemming Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: +46-36-146500, verklaren onder onze alleenverantwoordelijkheid dat het product: Beschrijving Bosmaaier met accu / grastrimmer Merk Husqvarna Type / model 525iRXT Identificatie Serienummers vanaf 2023 en verder voldoen volledig aan de volgende EU-richtlijnen en -regelgeving: Richtlijn / Verorde- ning Beschrijving 2006/42/EG "betreffende machines" 2014/30/EMC "betreffende elektromagnetische compatibiliteit" 2014/53/EU* "betreffende radioapparatuur" 2011/65/EU "betreffende beperking van gevaarlijke stoffen" 2000/14/EG "betreffende geluid buitenshuis" en dat de volgende normen en/of technische specificaties zijn toegepast: EN 62841-1:2015/ AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/ A1:2011/AC:2012 (Emission), ETSI EN 301 489-17 v.3.1.1*, ETSI EN 301 489-1 v.2.2.3*, ETSI 300 328 v.2.2.2*, EN IEC 63000:2018. *Van toepassing op versies met Bluetooth-communicatie RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, heeft een vrijwillig typeonderzoek ondergaan in overeenstemming met bijlage IX van 2006/42/EG. Certificaatnummer: SEC/23/2576. RISE Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, heeft ook overeenstemming bevestigd met bijlage V van de richtlijn 2000/14/EC van de raad. Certificaatnummer: 01/1610/015. Huskvarna, 2022-12-12 Stefan Holmberg, Directeur R&D, Technologiemanagement, Husqvarna AB Verantwoordelijk voor technische documentatie 84 1796 - 003 - 24.02.2023T35, T35x "Click"
