BEDIENUNGSANLEITUNG 525iRXT HUSQVARNA

• 525iRXT DE Bedienungsanweisung 2-29 FR Manuel d'utilisation 30-57 NL Gebruiksaanwijzing 58-84Inhalt Einleitung p. 2
• Sicherheit p. 4
• Montage p. 14
• Betrieb p. 19
• Wartung p. 23
• Fehlerbehebung p. 25
• Transport, Lagerung und Entsorgung p. 26
• Technische Angaben p. 27
• Zubehör p. 28
• Eingetragene Marken p. 28
• Konformitätserklärung p. 29

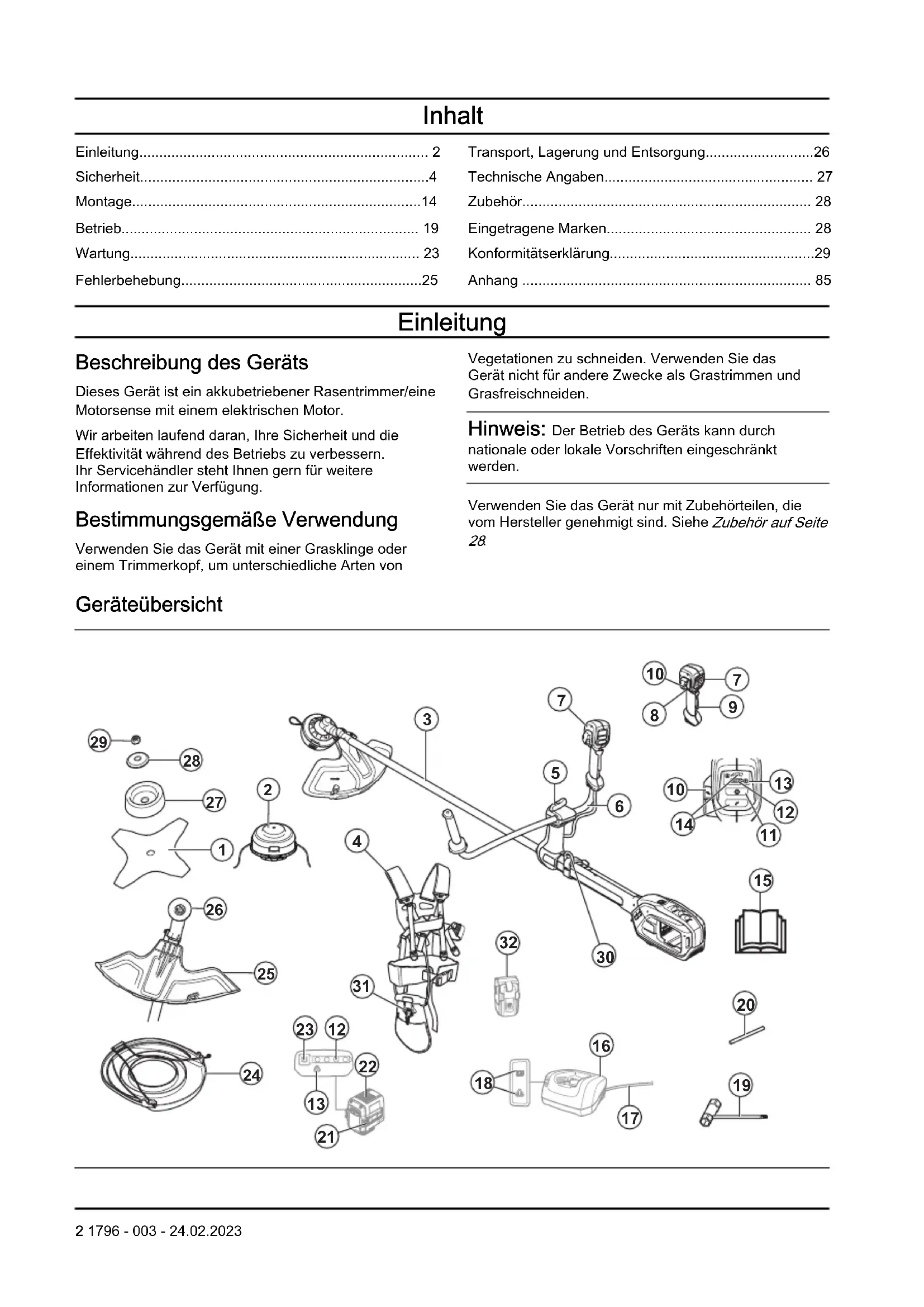

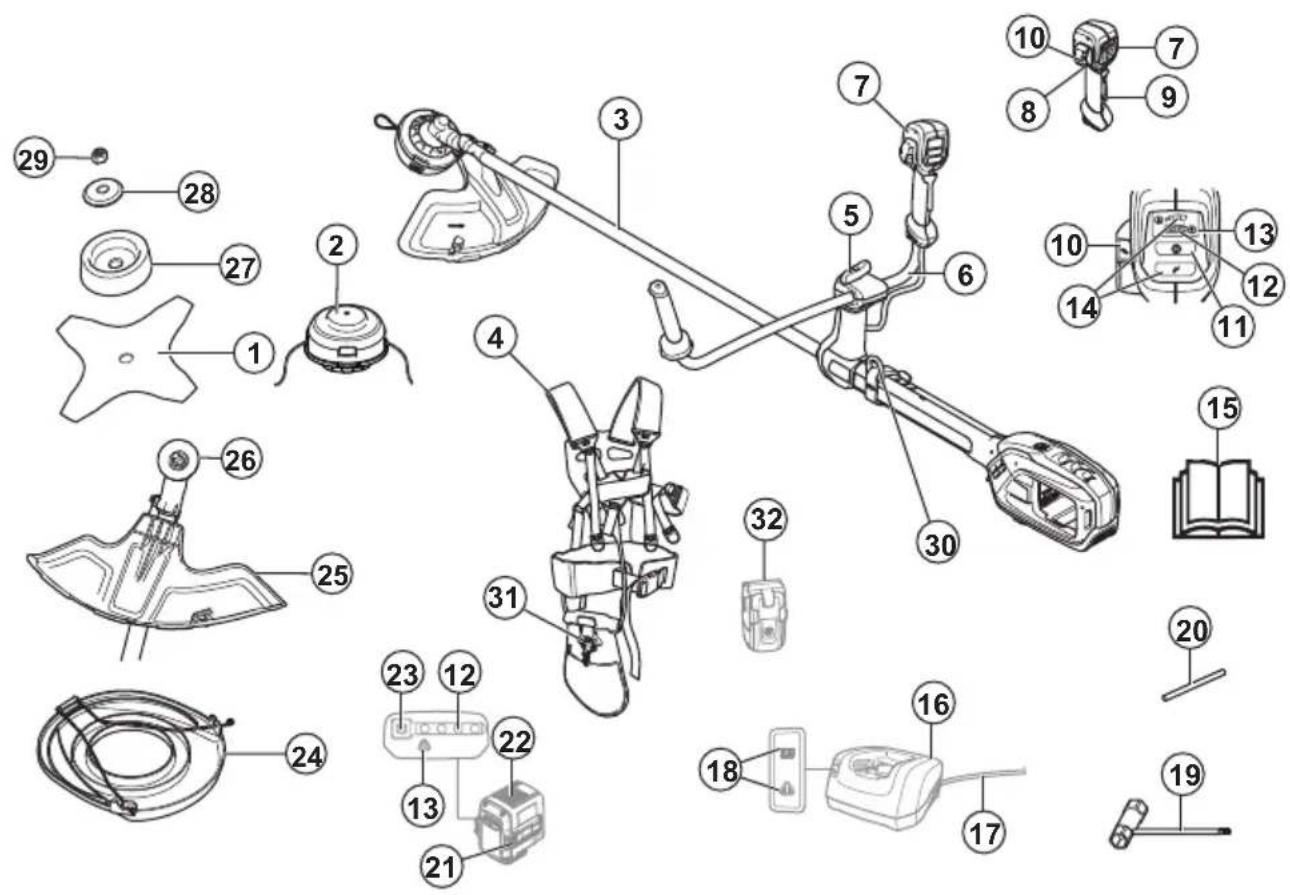

• Anhang Einleitung Beschreibung des Geräts Dieses Gerät ist ein akkubetriebener Rasentrimmer/eineMotorsense mit einem elektrischen Motor.Wir arbeiten laufend daran, Ihre Sicherheit und dieEffektivität während des Betriebs zu verbessern.Ihr Servicehändler steht Ihnen gern für weitereInformationen zur Verfügung. Bestimmungsgemäße Verwendung Verwenden Sie das Gerät mit einer Grasklinge odereinem Trimmerkopf, um unterschiedliche Arten vonVegetationen zu schneiden. Verwenden Sie dasGerät nicht für andere Zwecke als Grastrimmen undGrasfreischneiden. Hinweis: Der Betrieb des Geräts kann durch nationale oder lokale Vorschriften eingeschränktwerden.Verwenden Sie das Gerät nur mit Zubehörteilen, dievom Hersteller genehmigt sind. Siehe Zubehör auf Seite p. 85

13. Warnanzeige (LED)

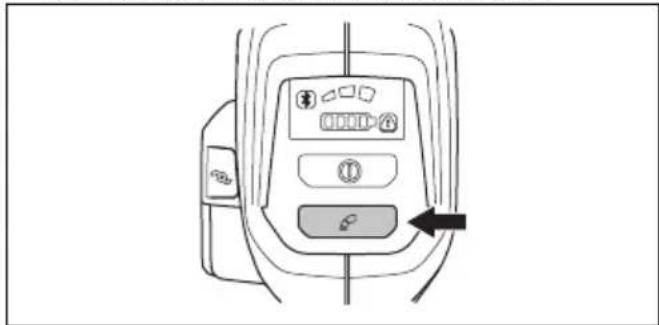

14. Tempo-Modus-Taste

15. Bedienungsanleitung

18. Betriebs- und Warnanzeige (LED)

21. Akkuentriegelungstaste

23. Akkuanzeigetaste

25. Schutz für die Schneidausrüstung

29. Sicherungsmutter

30. Tragegurt-Aufhänghaken

31. Schnelllösemechanismus

32. Akkuträger (Zubehör)

Symbole auf dem Gerät WARNUNG! Dieses Gerät kann gefährlich sein! Un- sachgemäße oder nachläs- sige Handhabung kann zu schweren oder tödlichen Ver- letzungen des Bedieners oder anderer Personen füh- ren. Es ist sehr wichtig, dass Sie den Inhalt dieser Be- dienungsanleitung lesen und verstehen. Lesen Sie die Be- dienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung des Ge- räts mit dem Inhalt vertraut. Tragen Sie dort, wo Gegenstände auf Sie fallen können, einen Schutzhelm. Tragen Sie einen zugelassenen Gehörschutz. Tragen Sie einen zugelassenen Augenschutz. Maximale Drehzahl oder Drehzahl ohne Last. XXXX/min oder min

Umdrehungen oder Hin- und Herbewe- gungen pro Minute. Trennen Sie den Akku vor der Wartung. Das Gerät kann Objekte umherschleudern und Verletzungen verursachen. Dieses Gerät entspricht den geltenden EU-Richtlinien. Dieses Gerät entspricht den geltenden UK-Richtlinien. Halten Sie während des Be- triebs des Geräts einen Min- destabstand von 15m zu Personen oder Tieren ein. Falls die Schneidausrüstung auf einen Gegenstand trifft, der nicht sofort geschnitten wird, besteht die Gefahr eines Klingenstoßes. Das Gerät kann Körperteile abtrennen. Halten Sie während des Betriebs des Geräts einen Mindestabstand von 15m zu Personen oder Tieren ein. Tragen Sie zugelassene Schutzhandschuhe. Tragen Sie robuste und rutschfeste Stiefel. Spritzwassergeschützt. 1796 - 003 - 24.02.2023 3Etikett mit Geräuschemissionen gemäß EU- und UK-Verordnungen und Richtlinien (plus Verordnungen aus New South Wales). Der garantierte Schallleistungspegel des Geräts ist unter Technische Angaben auf Seite 27 und auf dem Etikett angegeben. Symbole auf dem Gerät oder seiner Verpackung weisen darauf hin, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf. Vielmehr muss es in einer geeigneten Recycling-Einrichtung entsorgt werden. Gleichstrom. Halten Sie alle Körperteile von heißen Oberflächen fern. Wenn das Gerät mit Bluetooth

Drahtlostechnologie ausgestattet ist, Das Symbol Bluetooth

wird auf dem Etikett mit dem Produktnamen angegeben. yyyywwxxxxx Auf dem Typenschild ist die Serien- nummer angegeben. yyyy ist das Produktionsjahr, ww die Produktions- woche und xxxxx die fortlaufende Nummer. Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für andere kommerzielle Bereiche. Hersteller Husqvarna AB Drottninggatan 2, SE-561 82 Huskvarna, Sweden, tel: +46-36-146500 Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG: Lesen Sie alle für dieses Elektrowerkzeug vorgesehenen Sicherheitshinweise, Anleitungen, Abbildungen und technischen Daten. Wenn Sie die unten stehenden Anweisungen nicht befolgen, kann dies zu elektrischen Schlägen, Brand und/oder schweren Verletzungen führen.

• Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzzwecke auf. Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf ein Elektrowerkzeug mit Netzbetrieb (über ein Kabel) oder mit Akkubetrieb (kabellos). 4 1796 - 003 - 24.02.2023Sicherheit im Arbeitsbereich

• Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.

• Betreiben Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, z.B. in der Nähe von leicht entzündlichen Flüssigkeiten, Gasen oder Staubansammlungen. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Staub oder Dämpfe entzünden können.

• Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Kinder oder unbefugte Personen in der Nähe befinden. Durch Ablenkungen können Sie die Kontrolle über das Werkzeug verlieren. Elektrische Sicherheit

• Die Netzstecker von Elektrowerkzeugen müssen zur Steckdose passen. Der Netzstecker darf in keiner Weise verändert werden. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Nicht modifizierte Stecker und Steckdosen reduzieren das Risiko eines Elektroschocks.

• Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

• Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich das Stromschlagrisiko.

• Verwenden Sie das Anschlusskabel nicht missbräuchlich. Verwenden Sie das Anschlusskabel niemals zum Tragen oder Heranziehen des Elektrowerkzeugs, und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Kabel fern von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.

• Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den Außeneinsatz geeigneten Kabels verringert das Risiko eines Stromschlags.

• Falls der Einsatz eines Elektrowerkzeugs in einer feuchten Umgebung nicht zu vermeiden ist, benutzen Sie eine Stromversorgung mit FI- Schutzschalter (RCD). Die Verwendung einer Fehlerstrom-Schutzeinrichtung (RCD) verringert das Risiko eines elektrischen Schlags. Persönliche Sicherheit

• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie gesunden Menschenverstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

• Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Atemschutzmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senkt bei angemessenem Einsatz das Verletzungsrisiko.

• Vermeiden Sie ein versehentliches Starten. Achten Sie darauf, dass sich der Schalter in der AUS- Stellung befindet, bevor Sie das Elektrowerkzeug an die Stromversorgung und/oder den Akku anschließen oder es hochheben oder herumtragen. Durch Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter steigt das Unfallrisiko stark an.

• Entfernen Sie sämtliche Einstellschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

• Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

• Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar und Kleidung von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

• Wenn Anschlüsse für Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung von Staubsammelvorrichtungen vermindert durch Staub verursachte Gefahren.

• Auch wenn Sie durch häufige Verwendung bestens mit den Werkzeugen vertraut sind, dürfen Sie keinesfalls nachlässig werden und die Sicherheitsgrundsätze ignorieren. Eine achtlose Handlung kann im Bruchteil einer Sekunde zu schweren Verletzungen führen. Verwendung und Pflege von Elektrowerkzeugen

• Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

• Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. 1796 - 003 - 24.02.2023 5Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

• Trennen Sie das Elektrowerkzeug von der Stromversorgung, bzw. entfernen Sie den Akku, bevor Sie Einstellungen vornehmen, Zubehörteile austauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Start des Elektrowerkzeugs.

• Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, und lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge stellen in ungeschulten Händen eine Gefahr dar.

• Warten Sie Elektrowerkzeuge und Zubehör. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen sowie auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, bevor Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben seltener hängen und sind einfacher zu bedienen.

• Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugeinsätze und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise, und beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Einsatz eines Elektrowerkzeugs für Zwecke, die von den hier angegebenen abweichen, kann zu Gefahrensituationen führen.

• Halten Sie die Handgriffe und Griffflächen trocken, sauber und frei von Öl und Fett. Wenn Handgriffe und Griffflächen rutschig sind, kann das Werkzeug in unerwarteten Situationen nicht sicher bedient und kontrolliert werden. Verwendung und Pflege von akkubetriebenen Werkzeugen

• Eine Aufladung darf nur mit dem vom Hersteller vorgeschriebenen Ladegerät durchgeführt werden. Durch ein für einen bestimmten Akkutyp geeignetes Ladegerät kann Brandgefahr entstehen, wenn es für einen anderen Akku verwendet wird.

• Verwenden Sie Elektrowerkzeuge nur mit speziell ausgezeichneten Akkus. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.

• Wird der Akku nicht verwendet, halten Sie ihn von Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleineren Metallobjekten fern, da es zu einer Überbrückung der Kontakte kommen könnte. Durch Kurzschluss der Akkuklemmen kann es zu Verbrennungen oder Bränden kommen.

• Unter missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie Kontakt damit. Bei versehentlichem Hautkontakt sofort mit Wasser abspülen. Sollten Ihre Augen damit in Berührung gekommen sein, suchen Sie sofort ärztliche Hilfe auf. Durch austretende Flüssigkeit aus dem Akku kann es zu Reizungen oder Verbrennungen kommen.

• Verwenden Sie keinen Akku und kein Werkzeug, der bzw. das defekt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können ein unvorhersehbares Verhalten aufweisen, welches zu Feuer, Explosionen oder Verletzungsgefahren führen kann.

• Setzen Sie Akku oder Werkzeug niemals Feuer oder sehr hohen Temperatur aus. Feuer oder Temperaturen über 130°C können zu einer Explosion führen.

• Befolgen Sie die Ladeanweisungen und laden Sie den Akku oder das Werkzeug niemals bei Temperaturen außerhalb den in der Anleitung angegebenen Temperaturbereichen auf. Unsachgemäßes Aufladen oder Aufladen bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und die Brandgefahr erhöhen.

• Entfernen Sie das Akkupack vom Werkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder das Werkzeug verstauen. Diese Vorsichtsmaßnahmen verringern das Risiko, dass die akkubetriebenen Werkzeuge versehentlich gestartet werden. Service

• Lassen Sie das Elektrowerkzeug von einem qualifizierten Fachmann reparieren, und bestehen Sie darauf, dass nur Originalersatzteile verwendet werden. Auf diese Weise wird dafür gesorgt, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

• Warten Sie niemals beschädigte Akkus. Akkus dürfen nur vom Hersteller oder von autorisierten Serviceanbietern gewartet werden. Sicherheitshinweise für Rasentrimmer, Motorsense und Motorsäge

• Verwenden Sie das Gerät nicht bei schlechten Wetterverhältnissen, insbesondere dann nicht, wenn Blitzschlaggefahr besteht. Dadurch wird die Gefahr eines Blitzschlags reduziert.

• Untersuchen Sie den Bereich, in dem das Gerät eingesetzt werden soll, sorgfältig auf Tiere. Tiere können während des Betriebs durch das Gerät verletzt werden.

1796 - 003 - 24.02.2023• Überprüfen Sie sorgfältig das Gelände, in dem das Gerät eingesetzt werden soll, und entfernen Sie alle losen Gegenstände wie Steine, Stöcke, Kabel, Knochen und sonstige Fremdobjekte. Aufgeschleuderte Gegenstände können schwere Verletzungen verursachen.

• Unterziehen Sie das Gerät vor dem Einsatz stets einer Sichtprüfung, um sicherzustellen, dass Schneidwerkzeug oder Klingeneinheit nicht beschädigt sind. Beschädigte Teile erhöhen das Verletzungsrisiko.

• Beachten Sie die Anweisungen zum Auswechseln des Zubehörs. Falsch angezogene Befestigungsmuttern oder -schrauben an den Klingen können die Klinge beschädigen oder dazu führen, dass sie sich löst.

• Die Nenndrehzahl des Schneidwerkzeugs muss mindestens der maximalen Drehzahl entsprechen, die auf der Maschine angegeben ist. Schneidwerkzeuge, die schneller als ihre Nenndrehzahl laufen, können brechen und umherfliegen.

• Tragen Sie Augen-, Ohren-, Kopf- und Handschutz. Eine angemessene Schutzausrüstung verringert das Verletzungsrisiko durch umherfliegende Bruchstücke oder durch versehentlichen Kontakt mit dem Schnittfaden oder der Klinge.

• Tragen Sie beim Betrieb der Maschine immer Sicherheitsschuhe. Bedienen Sie das Gerät nicht barfuß oder mit Sandalen. Dadurch wird die Verletzungsgefahr an den Füßen durch Kontakt mit dem rotierenden Schneidwerkzeug, dem Faden oder der Klinge verringert.

• Tragen Sie beim Betrieb der Maschine stets eine lange Hose. Freiliegende Haut erhöht die Wahrscheinlichkeit von Verletzungen durch aufgeschleuderte Gegenstände.

• Achten Sie beim Betrieb des Geräts darauf, dass sich keine umstehenden Personen in Ihrer Nähe befinden. Weggeschleuderte Pflanzenteile können schwere Verletzungen verursachen.

• Bedienen Sie die Maschine immer mit beiden Händen. Das Festhalten der Maschine mit beiden Händen verhindert einen möglichen Kontrollverlust.

• Halten Sie die Maschine nur an den isolierten Griffoberflächen fest, falls der Schnittfaden oder die Klinge in Kontakt mit verborgenen Stromleitungen kommt. Schnittfäden oder Klingen, die mit einer stromführenden Leitung in Berührung kommen, können freiliegende Metallteile der Maschine unter Strom setzen und dem Bediener einen Stromschlag versetzen.

• Achten Sie stets auf festen Stand, und betreiben Sie die Maschine nur, wenn Sie auf einer festen, sicheren und geraden Oberfläche stehen. Auf rutschigen oder instabilen Oberflächen kann es zu einem Verlust des Gleichgewichts oder der Kontrolle über die Maschine kommen.

Betreiben Sie das Gerät nicht an übermäßig steilen Hängen. So reduzieren Sie die Verletzungsgefahr durch Kontrollverlust, Wegrutschen oder Stürze.

• Achten Sie bei Arbeiten an Hängen immer auf festen Stand, arbeiten Sie immer quer statt längs zum Hang, und gehen Sie beim Richtungswechsel mit äußerster Vorsicht vor. So reduzieren Sie die Verletzungsgefahr durch Kontrollverlust, Wegrutschen oder Stürze.

• Halten Sie alle Körperteile vom Schneidwerkzeug, dem Faden oder der Klinge fern, wenn die Maschine in Betrieb ist. Stellen Sie vor dem Starten der Maschine sicher, dass das Schneidwerkzeug, der Faden oder die Klinge nichts berühren. Bei der Arbeit mit der Maschine können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

• Betreiben Sie das Gerät nicht über Hüfthöhe. Auf diese Weise vermeiden Sie unbeabsichtigten Kontakt mit dem Schneidwerkzeug oder der Klinge. Sie können das Gerät so in unerwarteten Situationen besser kontrollieren.

• Rechnen Sie beim Schneiden von Dickicht oder Jungbäumen, die unter Spannung stehen, mit dem Zurückschnellen derselben. Wenn die Spannung der Holzfasern freigesetzt wird, kann das unter Spannung stehende Dickicht bzw. der Jungbaum den Bediener treffen und/oder die Maschine außer Kontrolle setzen.

• Gehen Sie beim Schneiden von Dickicht und Jungbäumen besonders umsichtig vor. Das dünne Material kann sich in der Klinge verfangen und in Ihre Richtung geschleudert werden bzw. Sie aus dem Gleichgewicht bringen.

• Behalten Sie die Kontrolle über die Maschine, und berühren Sie keine Schneidwerkzeuge, Fäden oder Klingen sowie andere gefährliche bewegliche Teile, während diese noch in Bewegung sind. So reduzieren Sie die Verletzungsgefahr durch bewegliche Teile.

• Stellen Sie beim Beseitigen von eingeklemmtem Material oder bei der Wartung der Maschine sicher, dass alle Schalter ausgeschaltet sind und das Netzkabel getrennt ist. Eine unerwartete Betätigung der Maschine beim Entfernen von eingeklemmten Material oder bei der Wartung kann zu schweren Verletzungen führen.

• Tragen Sie das Gerät nur in ausgeschaltetem Zustand und weg vom Körper. Durch den ordnungsgemäßen Umgang mit der Maschine wird die Wahrscheinlichkeit eines versehentlichen Kontakts mit einem rotierenden Schneidwerkzeug, Faden bzw. einer rotierenden Klinge verringert.

• Beim Transport oder bei der Lagerung der Maschine muss immer die Abdeckung auf den Metallklingen angebracht werden. Der richtige Umgang mit der Maschine verringert die Wahrscheinlichkeit des Kontakts mit der Klinge.

• Verwenden Sie nur vom Hersteller angegebene Ersatzschneidwerkzeuge, -fäden, -schneidköpfe und 1796 - 003 - 24.02.2023 7-klingen. Nicht ordnungsgemäße Ersatzteile können zu Kontrollverlust, Brüchen und Verletzungen führen. Ursachen für Klingenstoß und damit einhergehende Warnungen

• Halten Sie die Maschine mit beiden Händen fest, und positionieren Sie die Arme so, dass sie dem Klingenstoß standhalten. Halten Sie Ihren Körper links von der Maschine. Der Klingenstoß kann das Verletzungsrisiko erhöhen, wenn sich die Maschine unerwartet bewegt. Der Klingenstoß kann bei Beachten der entsprechenden Vorsichtsmaßnahmen vom Bediener abgefangen werden.

• Falls die Klinge klemmt oder wenn ein Schnitt aus irgendeinem Grund unterbrochen wird, schalten Sie die Maschine aus und halten Sie die Maschine im Material in Bewegung, bis die Klinge vollständig zum Stillstand kommt. Versuchen Sie niemals, die Maschine aus dem Material zu entfernen oder die Maschine zurückzuziehen, während die Klinge in Bewegung ist, da sonst ein Klingenstoß auftreten kann. Suchen Sie nach der Ursache für das Einklemmen der Klinge, und nehmen Sie entsprechende Maßnahmen vor, um dies zu korrigieren.

• Keine beschädigten oder stumpfen Klingen verwenden. Stumpfe oder beschädigte Klingen erhöhen das Risiko, dass sich ein Gegenstand verklemmt oder verfängt, was wiederum zu einem Klingenstoß führt.

• Behalten Sie stets eine gute Sicht auf das zu schneiende Material. Ein Klingenstoß tritt mit höherer Wahrscheinlichkeit in Bereichen auf, in denen das geschnittene Material nur schwer zu sehen ist.

• Wenn sich während des Betriebs der Maschine eine andere Person Ihnen nähert, schalten Sie die Maschine aus. Es besteht ein erhöhtes Verletzungsrisiko für andere Personen, die bei einem Klingenstoß von der sich bewegenden Klinge getroffen werden können. Andere allgemeine Sicherheitsinformationen

• Stellen Sie das Gerät beim Weitergehen ab. Für die Übergabe des Geräts an eine andere Person muss der Akku entnommen werden.

• Legen Sie das Gerät nur dann ab, wenn Sie es ausgeschaltet und den Akku entfernt haben. Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet ist.

• Wird das Gerät ausgeschaltet, läuft das Schneidwerkzeug noch etwas nach.

• Die Klinge sollte komplett angehalten sein, sobald der Einschalter sich wieder in der Ausgangsposition befindet.

• Vor Gebrauch des Geräts und nach jedem Zusammenstoß muss das Gerät auf Anzeichen von Verschleiß oder Schäden überprüft und ggf. repariert werden.

• Wenn während der Arbeit mit dem Gerät irgendetwas in der Schneidausrüstung hängen bleibt, halten Sie das Gerät an, und schalten Sie es aus. Stellen Sie sicher, dass die Schneidausrüstung vollständig stoppt. Entfernen Sie den Akku, bevor Sie das Gerät und/oder die Schneidausrüstung reinigen, überprüfen oder reparieren.

• Überprüfen Sie das Gerät vor dem Gebrauch. Siehe Sicherheit auf Seite 4 und Wartung auf Seite 23 . Verwenden Sie das Gerät nicht, wenn es defekt ist. Führen Sie die in dieser Bedienungsanweisung beschriebenen Kontroll-, Wartungs- und Serviceanweisungen durch.

• Eine falsche Schneidausrüstung kann die Unfallgefahr erhöhen.

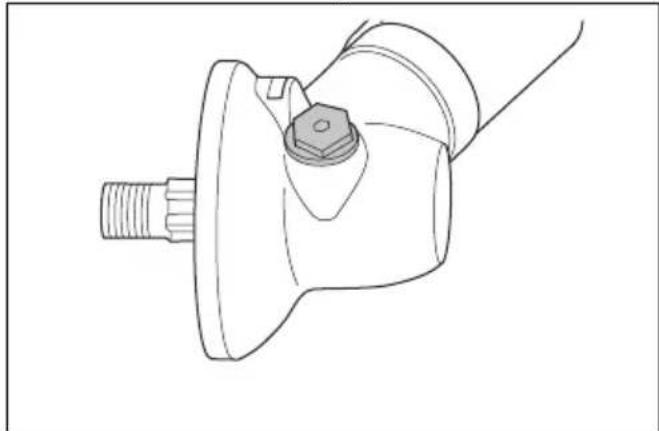

• Prüfen Sie das Getriebe auf Verschmutzungen und Risse. Entfernen Sie Gras und Blätter mit Hilfe einer Bürste aus dem Getriebe. Handschuhe sind dann zu tragen, wenn dies notwendig ist.

• Es ist sicherzustellen, dass die Lüftungsöffnungen stets frei von Schmutz sind.

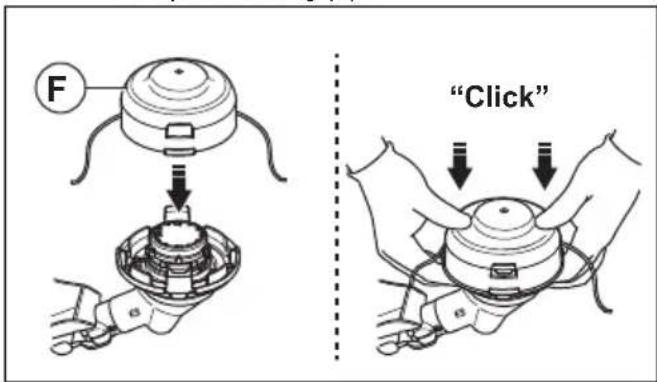

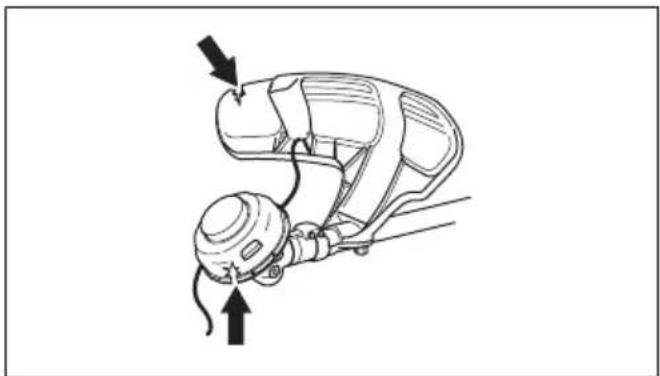

• Prüfen Sie, ob der Trimmerkopf fest am Trimmer angebracht ist.

• Vor dem Start müssen sämtliche Abdeckungen, Schutzvorrichtungen und Griffe angebracht sein.

• Kontrollieren Sie, ob das Gerät in einwandfreiem Arbeitzustand ist. Kontrollieren Sie, ob alle Muttern und Schrauben angezogen sind.

• Kontrollieren Sie Trimmerkopf und Trimmerschutz auf Schäden und Risse. Wenn Trimmerkopf oder Trimmerschutz Risse haben oder Schlägen ausgesetzt gewesen sind, müssen sie ausgetauscht werden. Verwenden Sie Immer den empfohlenen Schutz für die jeweilige Schneidausrüstung. Siehe Kapitel Technische Daten.

• Dieses Gerät ist ein sehr gefährliches Werkzeug, wenn Sie nicht aufpassen oder das Gerät unsachgemäß verwenden. Dieses Gerät kann schwere Verletzungen des Bedieners oder anderer Personen verursachen.

• Der Gebrauch des Geräts durch Personen (einschließlich Kindern), die über eingeschränkte körperliche, sensorische oder geistige Fähigkeiten verfügen oder denen es an der erforderlichen Erfahrung und Kenntnissen mangelt, ist untersagt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person bei der Arbeit überwacht und im Gebrauch des Geräts zuvor geschult wurden. Kinder nicht mit dem Gerät spielen lassen. Das Gerät ist kein Spielzeug!

• Erlauben Sie niemals Kindern, das Gerät zu benutzen oder sich in seiner Nähe aufzuhalten. Da das Gerät leicht zu starten ist, könnten auch Kinder bei unzureichender Aufsicht in der Lage sein, das Gerät zu starten. Dies kann zu schweren Verletzungen führen. Daher stets den Akku entfernen, wenn das Gerät unbeaufsichtigt ist.

1796 - 003 - 24.02.2023• Kinder oder nicht im Gebrauch des Geräts und/oder des Akkus geschulte Personen dürfen das Gerät bzw. den Akku weder bedienen noch warten.

• Nationale oder regionale Bestimmungen regeln ggf. die Verwendung. Die festgelegten Bestimmungen erfüllen.

• Lagern Sie die Ausrüstung in einem verschließbaren Raum, sodass sie für Kinder und Unbefugte unzugänglich ist.

• Verwenden Sie für die Lagerung und den Transport immer einen Transportschutz.

• Halten Sie Hände und Füße stets vom Schnittbereich fern. Dies gilt insbesondere während des Motorstarts.

• Halten Sie Hände und Füße nach Abschalten von der Schneidausrüstung fern, bis diese vollständig stillsteht.

• Sie dürfen das geschnittene Material nicht selbst entfernen oder von anderen Personen entfernen lassen, wenn das Gerät noch aktiviert ist oder die Schneidausrüstung sich dreht, weil dies zu schweren Verletzungen führen kann.

• Denken Sie stets daran, dass Sie als Bediener für eventuell dadurch entstehende Sach- und Personenschäden verantwortlich sind.

• Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Verwenden Sie stets Originalzubehör. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Bedieners oder anderer Personen führen. Möglicherweise deckt Ihre Garantie keine Schäden, die durch die Verwendung von nicht zulässigem Zubehör oder nicht zulässigen Ersatzteilen verursacht werden, bzw. keine diesbezügliche Haftung ab.

• Das einzige Zubehör, mit dem dieses Gerät verwendet werden darf, ist die Schneidausrüstung, die im Kapitel „Technische Daten“ empfohlen wird.

• Arbeiten Sie niemals mit einem Gerät, das ohne Zustimmung des Herstellers modifiziert wurde und nicht mehr mit der Originalausführung übereinstimmt

• Arbeiten Sie niemals mit einem defekten Gerät. Befolgen Sie die Kontroll-, Wartungs- und Serviceanweisungen in dieser Bedienungsanweisung. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe Anweisungen unter dem Titel Wartung.

• Das Arbeiten bei schlechtem Wetter ist nicht nur ermüdend, sondern birgt auch zusätzliche Risiken. Aufgrund des höheren Risikos wird davon abgeraten, das Gerät bei sehr schlechtem Wetter zu verwenden, z.B. bei dichtem Nebel, starkem Regen, starkem Wind, großer Kälte, Gewittergefahr usw.

• Arbeiten Sie niemals stehend auf einer Leiter oder einem Hocker oder in einer anderen, nicht ausreichend gesicherten erhöhten Position.

• Lagern Sie inaktive Geräte in Innenräumen– Geräte, die nicht benutzt werden, sollten in Innenräumen gelagert werden

• Es ist unmöglich, hier alle denkbaren Situationen zu beschreiben. Gehen Sie stets vorsichtig vor und arbeiten Sie mit gesundem Menschenverstand. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich nach dem Lesen dieser Anweisungen immer noch unsicher fühlen, wie Sie vorgehen sollen, bitten Sie einen Fachmann um Rat, bevor Sie fortfahren.

• Stellen Sie sicher, dass während der Verwendung Menschen und Tiere einen Abstand von mindestens 15Metern einhalten. Wenn mehrere Bediener am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens 15Meter betragen. Andernfalls kann es zu schweren Verletzungen kommen. Stellen Sie das Gerät sofort ab, wenn sich Personen oder Tiere nähern. Drehen Sie sich niemals abrupt mit dem Gerät um, ohne vorher sicherzustellen, dass sich hinter Ihnen niemand innerhalb der Sicherheitszone befindet.

• Wenn während der Arbeit mit dem Gerät irgendetwas in der Schneidausrüstung hängen bleibt, halten Sie das Gerät an, und schalten Sie es aus. Stellen Sie sicher, dass die Schneidausrüstung vollständig stoppt. Entfernen Sie den Akku, bevor Sie das Gerät und/oder die Schneidausrüstung reinigen, überprüfen oder reparieren.

• Stellen Sie sicher, dass weder Menschen noch Tiere oder andere Dinge die Kontrolle des Geräts beeinflussen oder mit der Schneidausrüstung oder umherfliegenden Gegenständen in Berührung kommen. Sie dürfen das Gerät niemals benutzen, wenn im Falle eines Unfalls nicht die Möglichkeit besteht, Hilfe herbeizurufen.

• Vergewissern Sie sich, dass Sie sicher gehen und stehen können. Achten Sie auf eventuelle Hindernisse (Wurzeln, Steine, Äste, Löcher, Gräben usw.), wenn Sie unvermittelt Ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden müssen Sie immer sehr vorsichtig sein.

• Gehen Sie, auf keinen Fall dürfen Sie laufen.

• Inspizieren Sie den Arbeitsbereich. Entfernen Sie alle losen Gegenstände, z.B. Steine, Glasscherben, Nägel, Drähte, Schnüre, usw., die weggeschleudert werden oder sich in der Schneidausrüstung oder Schutzausrüstung verfangen können.

• Achten Sie auf Aststückchen, die beim Schneiden weggeschleudert werden können. Schneiden Sie nicht zu dicht am Boden, wo Steine und andere Gegenstände weggeschleudert werden können.

• Stellen Sie sicher, dass keine Kleidung und kein Körperteil mit der Schneidausrüstung in Kontakt kommt, wenn das Gerät aktiviert ist. Halten Sie das Gerät stets unterhalb der Taille.

• Achten Sie auf hochgeschleuderte Gegenstände. Tragen Sie immer einen zugelassenen Augenschutz. Beugen Sie sich niemals über den Schutz der Schneidausrüstung. Hochgeschleuderte Steine, 1796 - 003 - 24.02.2023 9Unrat usw. können die Augen treffen und Blindheit oder schwere Verletzungen verursachen.

• Achten Sie immer genau auf Warnsignale oder Rufe, wenn Sie den Gehörschutz tragen. Nehmen Sie den Gehörschutz immer ab, sobald das Gerät abgestellt ist.

• Ziehen Sie bei unerwünschten Vibrationen einen neuen Faden bis zur richtigen Länge aus, um die Vibrationen zu stoppen.

• Wenn das Gerät anfängt, ungewöhnlich zu vibrieren, halten Sie es an und entfernen Sie den Akku.

• Eine übermäßige Belastung durch Vibrationen kann bei Personen mit Durchblutungsstörungen zu Kreislaufschäden oder Nervenschäden führen. Sprechen Sie mit Ihrem Arzt, wenn Sie nach übermäßiger Belastung durch Vibrationen irgendwelche Beschwerden haben. Beispiele solcher Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerz, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Beschwerden treten normalerweise in den Fingern, Händen und Handgelenken auf.

• Halten Sie das Gerät stets mit beiden Händen. Halten Sie das Gerät auf der rechten Seite des Körpers. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie stets die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich bei der Auswahl der richtigen Ausrüstung von Ihrem Händler beraten.

• Tragen Sie einen Helm, wenn die Bäume im Arbeitsbereich höher als 2m/6,5 ft. sind.

• Tragen Sie einen zugelassenen Gehörschutz.

• Verwenden Sie immer zugelassene Schutzbrillen, die der Norm ANSIZ87.1 (für die USA) oder der Norm EN166 (für EU-Länder) entsprechen. Verwenden Sie ein Visier zum Gesichtsschutz. Ein Visier reicht nicht aus, um die Augen zu schützen.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

• Tragen Sie Schutzstiefel mit Stahlkappen und rutschfesten Sohlen.

• Tragen Sie Kleidung aus reißfestem Material. Tragen Sie stets lange Hosen aus schwerem Stoff und lange Ärmel. Tragen Sie keine weite Kleidung, die sich leicht an Ästen und Zweigen verfangen könnte. Tragen Sie keinen Schmuck, kurze Hosen oder Sandalen. Gehen Sie nicht barfuß. Binden Sie Ihre Haare sicherheitshalber zusammen, so dass sie nicht über Ihre Schultern fallen.

• Eine Erste-Hilfe-Ausrüstung sollte stets griffbereit sein. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen. In diesem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie funktionsfähig sind. Die Einbaulage dieser Komponenten ist unter der Überschrift Geräteübersicht auf Seite 2 gelistet. Die Lebensdauer der Maschine kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung des Geräts nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Wenden Sie sich für weitere Informationen an Ihre Vertragswerkstatt. WARNUNG: Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in diesem Abschnitt beschrieben wird. Wenn Ihr Gerät diesen Anforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden. ACHTUNG: Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonders für die Sicherheitsausrüstung des Geräts. Wenn 10 1796 - 003 - 24.02.2023Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie Ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Produkte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführt werden. Sollte der Verkäufer Ihres Gerätes nicht an unser Fachhändler-Service-Netz angeschlossen sein, fragen Sie nach unserer nächstgelegenen Servicewerkstatt. So prüfen Sie die Gashebelsperre Die Gashebelsperre verhindert ein versehentliches Auslösen. Wenn Sie die Gashebelsperre(A) nach vorne drücken, und dann die Gashebelsperre gegen den Griff(B) drücken, wird der Gashebel(C) freigegeben. Wenn Sie den Handgriff loslassen, kehren Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zurück. Dies geschieht mit Hilfe voneinander unabhängiger Federn.

1. Kontrollieren Sie, ob der Gashebel gesperrt ist, wenn

sich die Sperre in der Ausgangsstellung befindet.

2. Drücken Sie den Gashebel, und stellen Sie sicher,

dass er wieder in die Ausgangsstellung zurückkehrt, wenn Sie ihn freigeben.

3. Prüfen Sie, ob sich der Gashebel und die Sperre

frei bewegen lassen und ob die Rückholfeder ordnungsgemäß funktioniert.

4. Starten Sie das Gerät, siehe

So starten Sie das Gerät auf Seite 20

5. Geben Sie Vollgas.

6. Lassen Sie den Gashebel los, und stellen Sie sicher,

dass die Schneidausrüstung vollständig stoppt. So prüfen Sie die Benutzeroberfläche

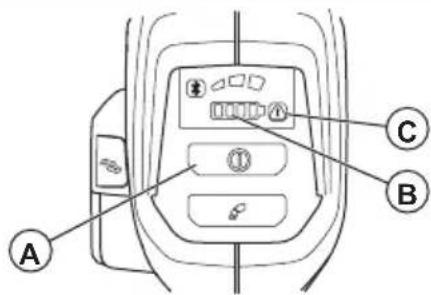

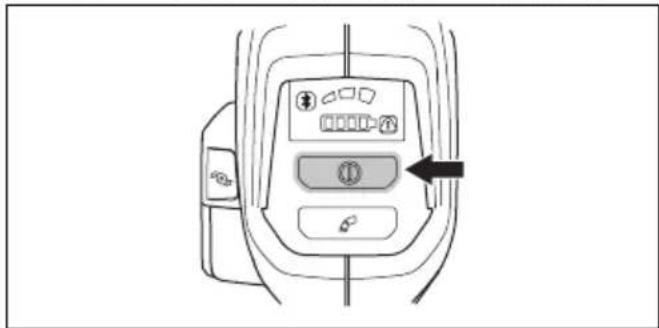

1. Drücken und halten Sie die Start-/Stopptaste (A).

a) Das Gerät ist eingeschaltet, wenn die LED (B) leuchtet. b) Das Gerät ist ausgeschaltet, wenn die LED (B) aus ist.

2. Wenn die Warnanzeige (C) aufleuchtet oder blinkt,

siehe Fehlerbehebung auf Seite 25

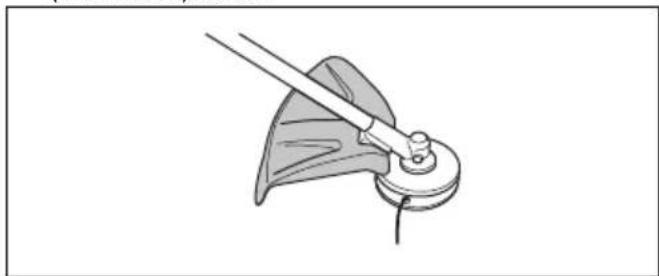

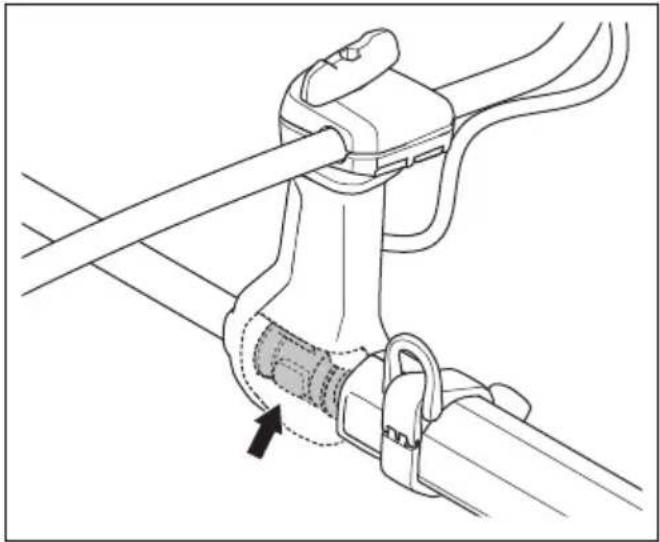

So prüfen Sie das Antivibrationssystem Das Antivibrationssystem verringert Vibrationen in den Griffen auf ein Minimum, wodurch die Arbeit erleichtert wird. Das Antivibrationssystem des Geräts verringert die 1796 - 003 - 24.02.2023 11Vibrationen von der Schneidausrüstung zum Lenker und den Griffen.

1. Stoppen Sie das Gerät.

2. Führen Sie eine Sichtkontrolle auf Verformungen

und Beschädigungen, z.B. Risse, durch.

3. Drücken Sie leicht gegen die

Antivibrationsaufhängung und stellen Sie sicher, dass sie sich in alle Richtungen ein wenig bewegen kann. So prüfen Sie die Schnelllösefunktion WARNUNG: Benutzen Sie keinen Tragegurt mit defekter Schnelllösefunktion.

1. Halten Sie den Motor an.

2. Führen Sie eine Sichtkontrolle auf Beschädigungen

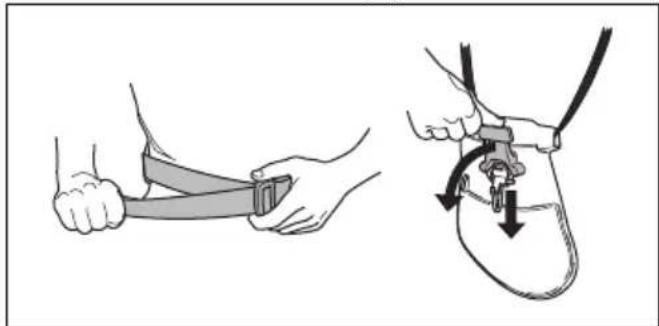

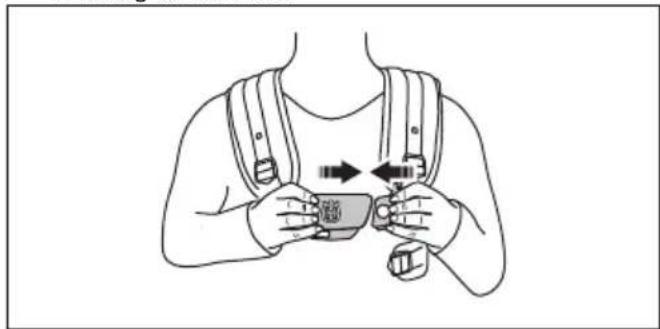

3. Lösen Sie den Schnelllösemechanismus und

befestigen Sie ihn wieder, um sicherzustellen, dass er richtig funktioniert.

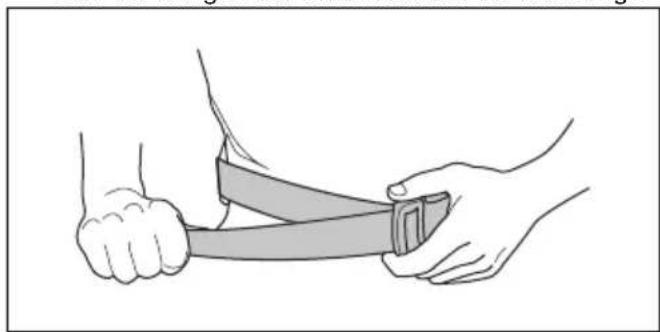

4. Wenn der Tragegurt über ein Hüftpolster und einen

Hüftriemen verfügt, stellen Sie sicher, dass die Schnelllösefunktion ordnungsgemäß funktioniert. So prüfen Sie den Schutz der Schneidausrüstung WARNUNG: Verwenden Sie keine Schneidausrüstung ohne einen zugelassenen und ordnungsgemäß befestigten Schutz. Verwenden Sie stets den empfohlenen Schutz für die Schneidausrüstung, die Sie benutzen, siehe Zubehör auf Seite 28 . Wenn ein falscher oder defekter Schutz montiert wird, können dadurch schwere Verletzungen verursacht werden. Der Schutz der Schneidausrüstung stoppt Objekte, die in die Richtung des Bedieners geschleudert werden. Er verhindert außerdem Verletzungen, wenn Sie mit der Schneidausrüstung in Kontakt kommen.

1. Stoppen Sie das Gerät und entfernen Sie den Akku.

2. Führen Sie eine Sichtkontrolle auf Beschädigungen

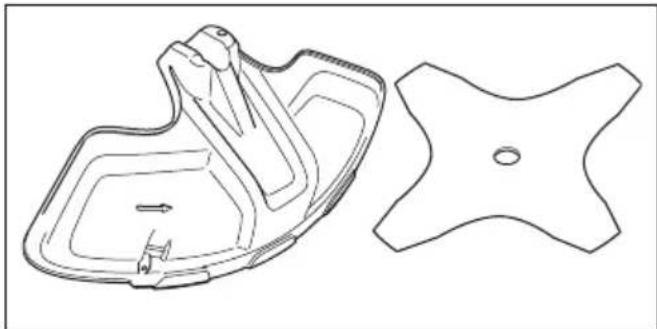

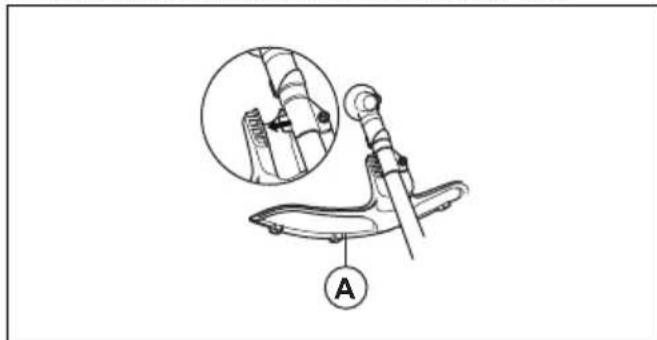

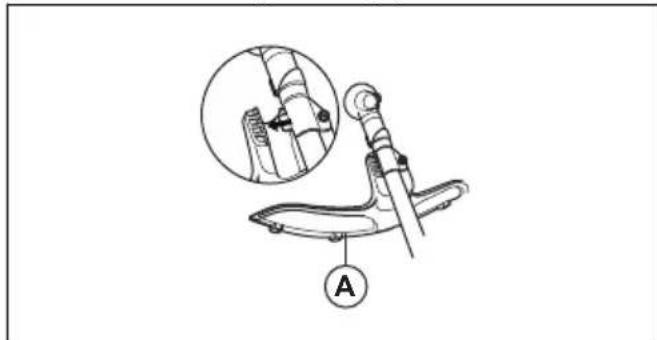

3. Ersetzen Sie den Schutz für die Schneidausrüstung,

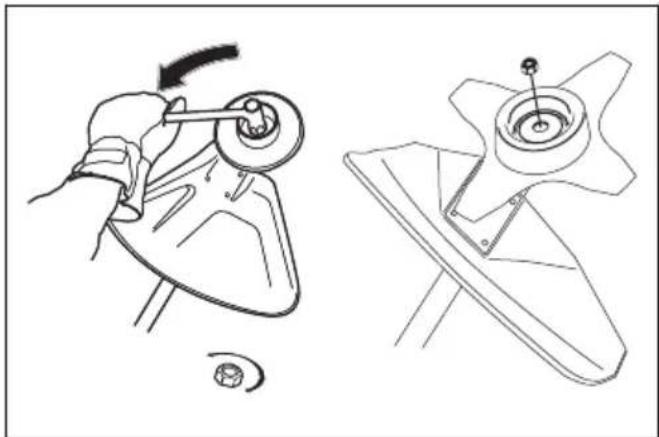

wenn er beschädigt ist. So befestigen und entfernen Sie die Sicherungsmutter WARNUNG: Stoppen Sie das Gerät und entfernen Sie den Akku. Tragen Sie Schutzhandschuhe und seien Sie vorsichtig mit den scharfen Kanten der Schneidausrüstung. Die Kontermutter wird zum Sichern bestimmter Schneidausrüstungen verwendet. Die Kontermutter hat ein Linksgewinde.

1796 - 003 - 24.02.2023• Ziehen Sie bei der Montage die Kontermutter entgegen der Rotationsrichtung der Schneidausrüstung an.

• Lösen Sie die Kontermutter bei der Demontage in der Rotationsrichtung der Schneidausrüstung.

• Verwenden Sie zum Lösen und Anziehen der Sicherungsmutter einen Hülsenschlüssel mit langem Schaft. Der Pfeil in der Abbildung zeigt die Stelle, an der Sie den Hülsenschlüssel ansetzen müssen. Hinweis: Stellen Sie sicher, dass Sie die Sicherungsmutter nicht von Hand drehen können. Ersetzen Sie die Mutter, wenn die Nylonsicherung nicht über einen Widerstand von mindestens 1,5Nm verfügt. Nachdem sie ca.10Mal aufgeschraubt wurde, müssen Sie die Mutter austauschen. Schneidausrüstung WARNUNG: Entfernen Sie den Akku, und stellen Sie sicher, dass die Schneidausrüstung vollständig anhält, bevor Sie an einem Teil der Schneidausrüstung arbeiten. WARNUNG: Verwenden Sie die richtige Schneidausrüstung. Verwenden Sie die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz, siehe Zubehör auf Seite 28 . Stellen Sie sicher, dass die Schneidausrüstung korrekt geschärft ist. Eine Schneidausrüstung, die nicht korrekt geschärft ist, erhöht das Risiko des Klingenstoßes. WARNUNG: Eine falsch geschärfte oder beschädigte Klinge erhöht die Unfallgefahr. Sorgen Sie dafür, dass die Schneidzähne der Klinge stets gut und ordnungsgemäß geschärft sind. Befolgen Sie die Anweisungen, und verwenden Sie die empfohlene Schärflehre. WARNUNG: Ein rotierendes Messer kann zu Verletzungen führen, während es sich weiter dreht, nachdem der Schalter losgelassen wurde. Sie müssen die vorschriftsgemäße Kontrolle behalten, bis das Messer vollständig aufgehört hat, sich zu drehen. Tragen Sie Schutzhandschuhe, wenn Sie die Schneidausrüstung bedienen.

• Verwenden Sie zum Schneiden von dichtem Gras ein Grasmesser.

• Verwenden Sie zum Trimmen von Rasen den Trimmerkopf.

• Kontrollieren Sie die Schneidausrüstung auf Beschädigung und Risse. Ersetzen Sie die Schneidausrüstung, wenn sie beschädigt ist. Trimmerkopf

• Verwenden Sie immer den passenden Trimmerkopf, die korrekte Schneidausrüstung und den empfohlenen Trimmerfaden. Siehe Zubehör auf Seite 28 und den Teil zur Montage am Ende der Betriebsanleitung.

• Achten Sie darauf, dass das Messer am Trimmerschutz nicht beschädigt ist.

• Achten Sie darauf, dass der Trimmerfaden fest und gleichmäßig auf die Rolle gewickelt wird, um ungewöhnliche Vibrationen des Geräts zu vermeiden. Verschiedene Fadenlängen können zu unnötigen Vibrationen führen. Rollen Sie den Trimmerkopf ab, bis die richtige Fadenlänge erreicht ist. Die Lebensdauer des Fadens lässt sich verlängern, indem man ihn vor der Montage zwei Tage lang in Wasser legt. Dadurch wird der Faden resistenter. Grasklinge

• Verwenden Sie korrekt geschärfte Klingen. Eine nicht korrekt geschärfte oder beschädigte Klinge erhöht das Unfallrisiko.

• Verwenden Sie korrekt eingestellte Klingen. Die korrekte Klingeneinstellung ist 1mm. Eine nicht korrekt eingestellte Klinge erhöht das Risiko von Verletzungen oder Beschädigungen.

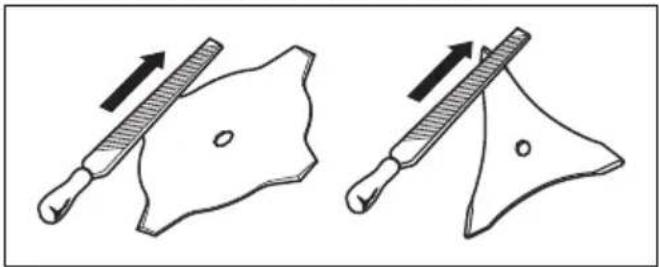

• Zum korrekten Schärfen und Einstellen der Klinge, siehe die Anweisungen, die mit der Klinge geliefert werden. 1796 - 003 - 24.02.2023 13Sicherheitshinweise für die Montage WARNUNG: Lesen, verstehen und befolgen Sie die Anweisungen sorgfältig, bevor Sie das Gerät verwenden.

• Entfernen Sie den Akku aus dem Gerät, bevor Sie es montieren.

• Tragen Sie zugelassene Schutzhandschuhe.

• Ein fehlerhafter oder falscher Schutz kann Verletzungen verursachen. Verwenden Sie keine Schneidausrüstung, an der kein zugelassener Schutz befestigt ist.

• Stellen Sie sicher, dass Sie die Abdeckung und das Führungsrohr korrekt montieren, bevor Sie das Gerät starten.

• Das Mitnehmerrad und der Stützflansch müssen korrekt in die Mittelbohrung der Schneidausrüstung einrasten. Eine Schneidausrüstung, die nicht korrekt angebracht wurde, kann zu Verletzungen oder zum Tod führen.

• Um das Gerät sicher zu bedienen und Verletzungen des Bedieners oder anderer Personen zu vermeiden, muss das Gerät immer korrekt am Tragegurt angebracht sein. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät warten.

• Entfernen Sie vor Wartungs-, Kontroll- oder Montagearbeiten den Akku.

• Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Für darüber hinausgehende Wartungs- und Servicearbeiten wenden Sie sich bitte an Ihren Servicehändler.

• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Starke Reiniger können den Kunststoff beschädigen.

• Wenn Wartungsarbeiten nicht durchgeführt werden, verringert sich die Lebensdauer des Geräts und die Unfallgefahr steigt.

• Für alle Service- und Reparaturarbeiten, insbesondere an den Sicherheitsvorrichtungen des Geräts, ist eine spezielle Schulung erforderlich. Wenn nach Durchführung der Wartungsarbeiten nicht alle in dieser Bedienungsanleitung beschriebenen Prüfungen mit positivem Ergebnis ausfallen, wenden Sie sich an Ihren Servicehändler. Wir garantieren Ihnen, dass für Ihr Gerät professionelle Service- und Reparaturdienste verfügbar sind.

• Halten Sie die Schneidzähne der Klinge stets korrekt und gut geschärft! Befolgen Sie unsere Empfehlungen. Beachten Sie auch die Anweisungen auf der Klingenverpackung.

• Nur Original-Ersatzteile verwenden.

• Tragen Sie bei der Reparatur der Schneidausrüstung immer schwere Arbeitshandschuhe. Die Klingen sind extrem scharf und können leicht Verletzungen hervorrufen. Montage So befestigen Sie den Handgriff

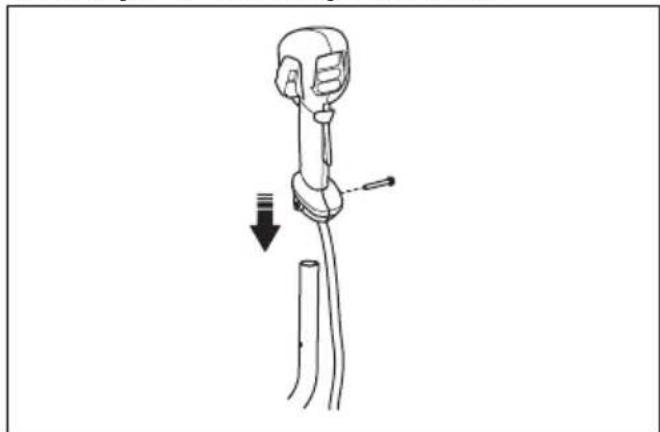

1. Entfernen Sie die Schraube am unteren Teil des

Handgriffs. Entfernen Sie nicht die Mutter.

2. Befestigen Sie den Handgriff am Lenker.

3. Richten Sie das Loch im Handgriff mit dem

Schraubloch im Lenker aus.

4. Stecken Sie die Schraube in das Schraubloch an der

Unterseite des Handgriffs und durch den Lenker.

5. Stellen Sie sicher, dass die Schraube korrekt mit der

Mutter ausgerichtet ist.

6. Ziehen Sie die Schraube fest.

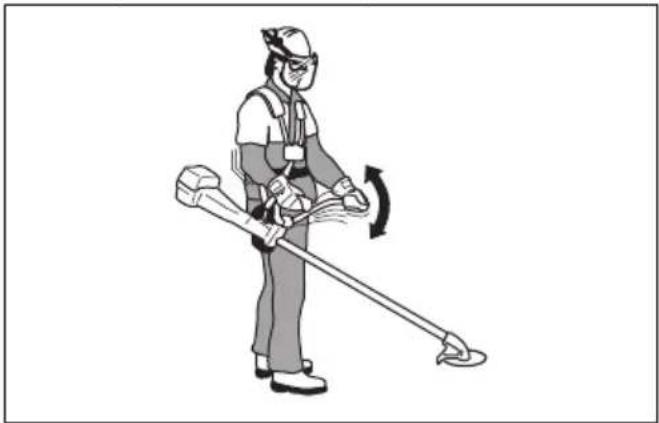

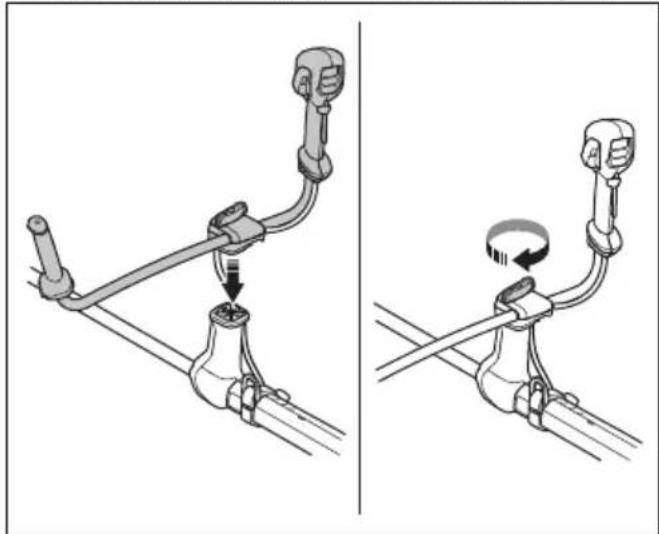

So montieren Sie den Lenker

1. Setzen Sie die Lenkerklemme in die Halterung ein.

14 1796 - 003 - 24.02.20232. Befestigen Sie den Drehknopf, ziehen Sie ihn aber nicht vollständig fest.

3. Justieren Sie den Lenker, sodass sich das Gerät in

einer guten Betriebsstellung befindet.

4. Drehen Sie den Drehknopf vollständig fest.

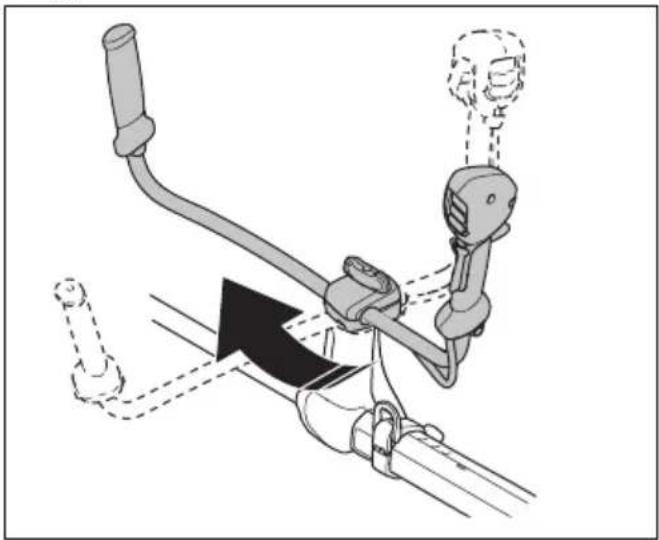

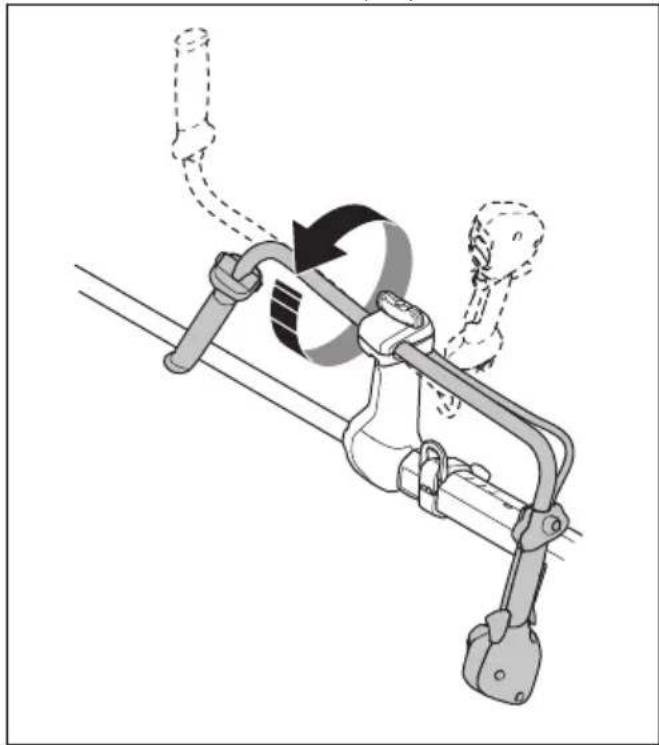

So bringen Sie den Lenker in die Transportposition

1. Lockern Sie den Drehknopf.

2. Drehen Sie den Lenker, bis er parallel zum Schaft

3. Drehen Sie den Lenker um den Schaft, bis die

Lenkerklemme in der Transportposition einrastet.

4. Ziehen Sie den Drehknopf an.

So montieren Sie die Schneidausrüstung Die Schneidausrüstung umfasst eine Schneidvorrichtung und einen Schutz für die Schneidausrüstung. WARNUNG: Stoppen Sie das Gerät und entfernen Sie den Akku. Tragen Sie stets Schutzhandschuhe. WARNUNG: Verwenden Sie immer den Schutz, der für die Schneidausrüstung empfohlen wird. Siehe Zubehör auf Seite

WARNUNG: Eine nicht korrekt montierte Schneidausrüstung kann zu Verletzungen oder zum Tod führen. Schneidausrüstung und Schutzvorrichtungen Das Gerät verwendet für Grasmesser und Trimmerkopf denselben Schutz wie für die Schneidausrüstung. 1796 - 003 - 24.02.2023 15• Schneidausrüstungsschutz und Grasmesser.

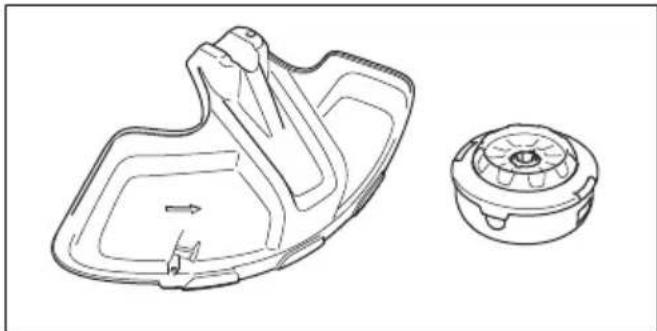

• Schneidausrüstungsschutz und Trimmerkopf. So befestigen Sie den Schneidausrüstungsschutz

• Setzen Sie den Schneidausrüstungsschutz (A) auf den Schaft und ziehen Sie die Schraube fest.

So entfernen Sie den Schneidausrüstungsschutz

• Lösen Sie die Schraube und entfernen Sie den Schneidausrüstungsschutz (A) vom Schaft.

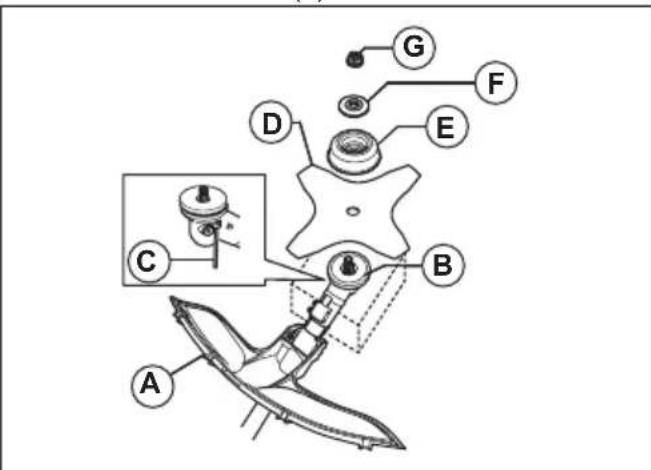

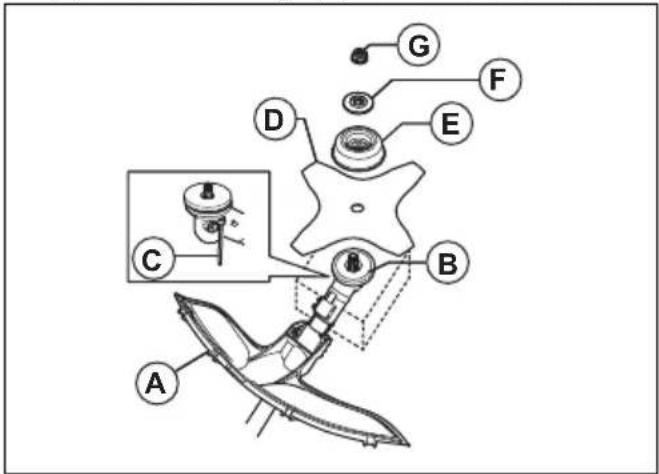

So befestigen Sie die Grasklinge

1. Setzen Sie das Getriebe des Geräts auf eine flache

Oberfläche, um sicherzustellen, dass das Messer richtig montiert wird.

2. Drehen Sie die Abtriebswelle, bis sich eines

der Löcher des Mitnehmerrads (B) mit dem entsprechenden Loch im Getriebegehäuse deckt.

3. Stecken Sie den Sperrstift(C) in das Loch, so dass

die Achse fixiert ist.

4. Montieren Sie die Grasklinge(D), die Stützkappe(E)

und den Stützflansch(F) an der Abtriebswelle.

5. Stellen Sie sicher, dass das Mitnehmerrad und der

Stützflansch korrekt im Mittelloch der Grasklinge einrasten.

6. Bringen Sie die Mutter (G) an.

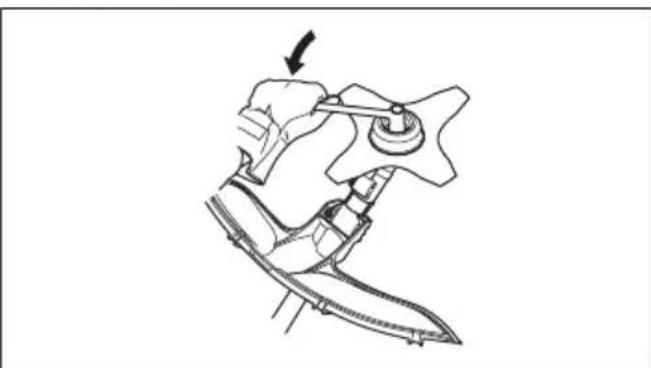

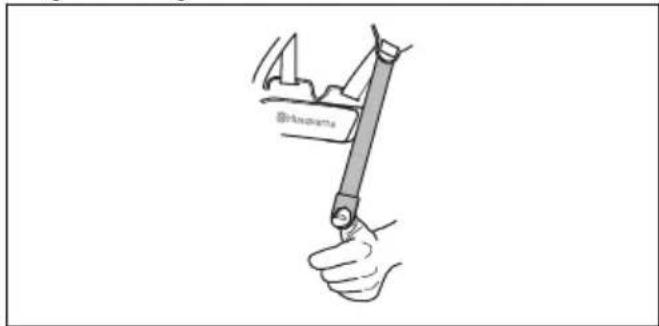

7. Ziehen Sie die Mutter mit dem Steckschlüssel an.

Halten Sie die Welle des Steckschlüssels nahe dem Klingenschutz. Ziehen Sie in entgegengesetzter Richtung an, in der sich die Schneidausrüstung dreht. Ziehen Sie sie mit einem Drehmoment von 35-50Nm an.

1796 - 003 - 24.02.2023So entfernen Sie die Grasklinge 1. Setzen Sie das Getriebe des Geräts auf eine flacheOberfläche, um sicherzustellen, dass die Klingerichtig entfernt wird.2. Stecken Sie den Sperrstift(C) in das Loch in derWelle, so dass die Welle fixiert ist.3. Entfernen Sie die Mutter (G).4. Entfernen Sie den Stützflansch (F), die Stützkappe(E) und die Grasklinge (D) von der Abtriebswelle.

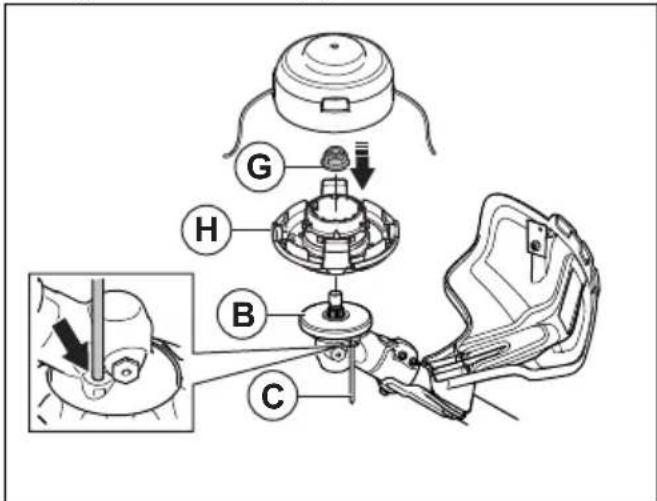

So montieren Sie den Trimmerkopf E35B Hinweis: Die Lebensdauer des Fadens lässt sich verlängern, indem man ihn vor der Montage ein paarTage lang in Wasser legt. Dadurch wird der Fadenrobuster.1. Montieren Sie das Mitnehmerrad(B) an derAbtriebswelle.2. Drehen Sie die Abtriebswelle, bis sich eines derLöcher des Mitnehmerrads mit dem entsprechendenLoch im Getriebegehäuse deckt.3. Stecken Sie den Sperrstift(C) in das Loch, so dassdie Welle fixiert ist.4. Bringen Sie den Trimmerkopf(H) an.5. Bringen Sie die Mutter(G) an.

6. Bringen Sie die Fadenrolle und dieTrimmerkopfabdeckung(F) an.

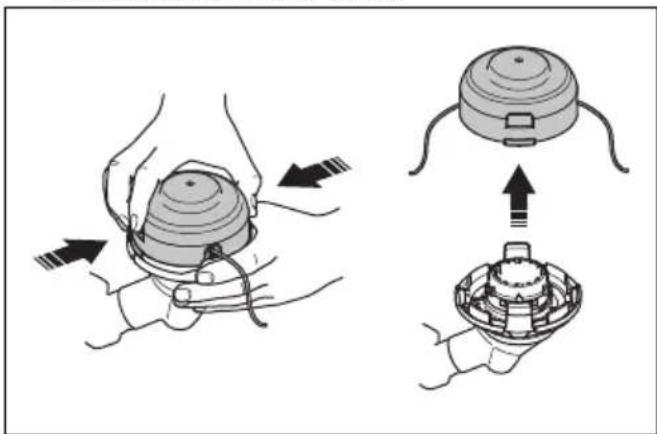

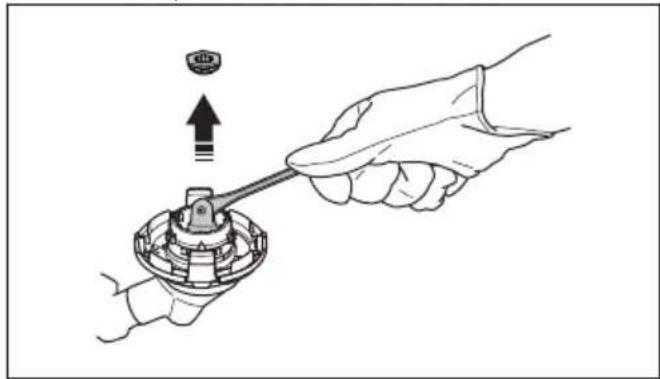

So entfernen Sie den TrimmerkopfE35B 1. Stecken Sie den Sperrstift in das Loch, so dass dieWelle fixiert ist.2. Drücken Sie die Einrastclips am Trimmerkopf, undentfernen Sie den Trimmerkopf zusammen mit demTrimmerfaden-Auswurfschacht.1796 - 003 - 24.02.2023

173. Entfernen Sie die Befestigungsmutter des

Trimmerkopfs sowie das Mitnehmerrad.

4. Entfernen Sie den Trimmerkopf.

So passen Sie den BalanceXB- Tragegurt an

1. Legen Sie den Tragegurt an.

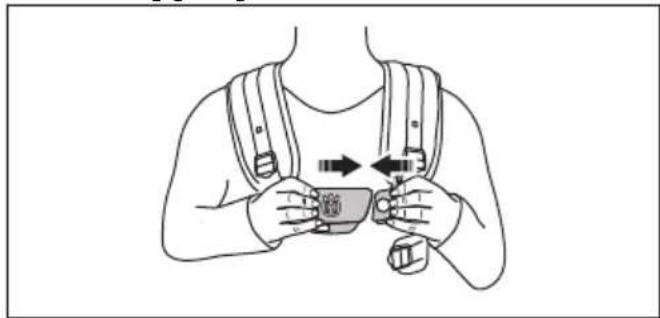

2. Drücken Sie die 2 Teile der Brustplatte, wie in der

Abbildung gezeigt, zusammen.

3. Ziehen Sie den Hüftgurt fest an. Stellen Sie sicher,

dass der Hüftgurt auf einer Höhe mit der Hüfte liegt.

4. Ziehen Sie den Brustgurt unter Ihrem linken Arm fest

an. Der Brustgurt muss fest am Körper anliegen.

5. Stellen Sie den Schulterriemen ein, bis das Gewicht

gleichmäßig auf den 2Schultern verteilt ist.

6. Passen Sie die Höhe des Aufhängepunkts an. Siehe

So balancieren Sie das Gerät aus auf Seite 19

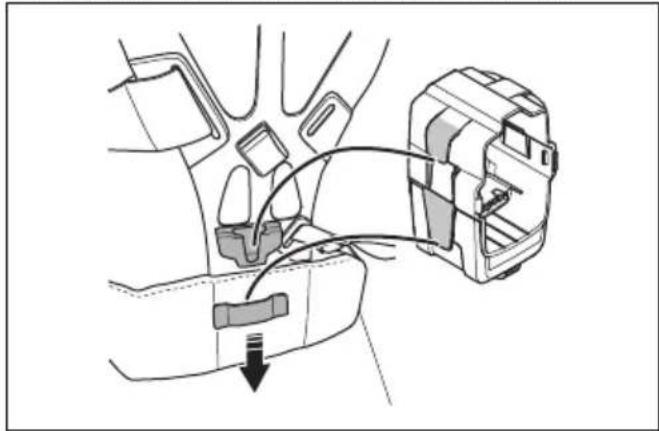

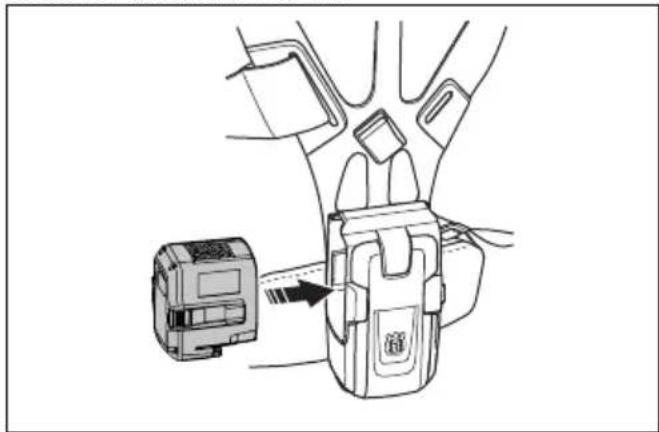

7. Befestigen Sie den Akku-Träger am Tragegurt.

Hinweis: Es ist möglich, einen zusätzlichen Akku am Akkuträger zu befestigen. Der Akkuträger ist als Zubehör erhältlich.

8. Setzen Sie einen Akku ein.

1796 - 003 - 24.02.2023Betrieb Einleitung WARNUNG: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. So schließen Sie den Akku an das Gerät an WARNUNG: Verwenden Sie mit dem Gerät nur originale Husqvarna-Akkus.

1. Stellen Sie sicher, dass der Akku vollständig geladen

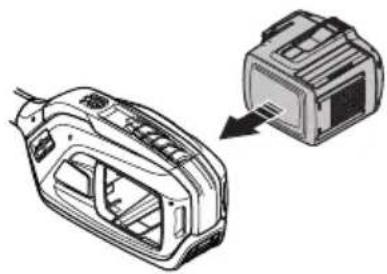

2. Drücken Sie den Akku in das Akkufach des Geräts.

Der Akku rastet einem hörbaren Klickgeräusch in der richtigen Position ein. ACHTUNG: Wenn sich der Akku nicht leicht in das Akkufach bewegt, ist der Akku nicht richtig eingesetzt. Dadurch kann das Gerät beschädigt werden.

3. Stellen Sie sicher, dass der Akku richtig eingesetzt

ist. Arbeitsstellung

• Halten Sie das Produkt mit beiden Händen.

• Halten Sie das Gerät auf der rechten Seite des Körpers.

• Die Schneidausrüstung muss sich unterhalb der Taille befinden.

• Behalten Sie das Produkt immer am Tragegurt.

• Halten Sie sich von den heißen Flächen fern.

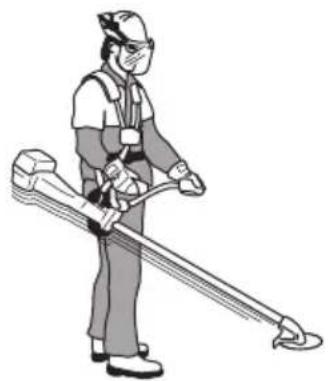

• Halten Sie sich von der Schneidausrüstung fern. So balancieren Sie das Gerät aus

• Verbinden Sie das Gerät mit dem Tragegurt und halten Sie die Schneidausrüstung parallel zum Boden.

• Das Gerät ist korrekt ausbalanciert, wenn sich die Klinge auf Schnitthöhe in Bodennähe befindet. So verteilen Sie das Gewicht gleichmäßig auf den Schultern

1. Passen Sie die Spannung der Seitenriemen an,

um das Gewicht gleichmäßig auf die Schultern zu verteilen.

2. Stellen Sie den Tragegurt auf die optimale

Arbeitsstellung ein. Wenn der Tragegurt und das Gerät eingestellt sind, ist die Bedienung einfacher. Bevor Sie das Gerät in Betrieb nehmen

• Untersuchen Sie den Arbeitsbereich, um sicherzustellen, dass Sie die Art des Geländes, die Neigung des Bodens und mögliche Hindernisse wie Steine, Äste und Gräben kennen.

• Führen Sie eine Überholung des Geräts durch.

• Führen Sie Sicherheitskontrollen, Wartungen und Servicemaßnahmen durch, die in dieser Betriebsanleitung beschrieben sind.

• Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen, Griffe und die Schneidausrüstung richtig montiert und nicht beschädigt sind.

• Stellen Sie sicher, dass auf der Unterseite der Grasklingenzähne oder am Mittelloch der Klinge 1796 - 003 - 24.02.2023 19keine Risse sind. Ersetzen Sie die Klinge bei Beschädigung.

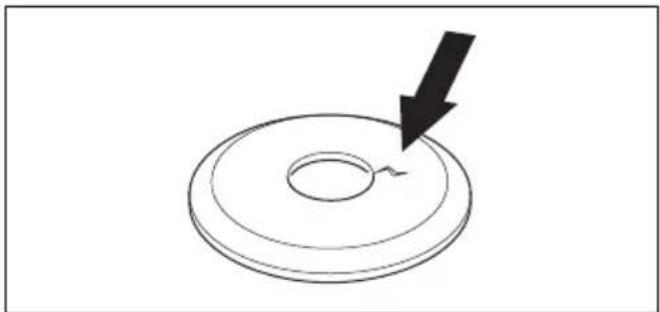

• Überprüfen Sie den Stützflansch auf Risse. Ersetzen Sie den Stützflansch bei Beschädigung.

• Stellen Sie sicher, dass die Sicherungsmutter nicht von Hand entfernt werden kann. Die Sicherungsmutter muss ein Schließmoment von mindestens 1,5Nm haben. Stellen Sie sicher, dass das Anziehmoment zwischen 35 und 50Nm liegt.

• Prüfen Sie den Schneidausrüstungsschutz auf Beschädigung oder Risse. Ersetzen Sie den Schneidausrüstungsschutz bei Beschädigungen oder Rissen.

• Überprüfen Sie den Trimmerkopf auf Beschädigung und Risse. Ersetzen Sie den Trimmerkopf bei Beschädigungen oder Rissen. So starten Sie das Gerät Hinweis: Das Gerät erkennt die Schneidausrüstung, wenn die Schneidausrüstung geändert und der Gashebel gedrückt wird. Das Gerät stoppt, und die LED blinkt, bis der Gashebel losgelassen wird und wieder in seine Ausgangsposition zurückkehrt. Die Schneidausrüstung ist zu diesem Zeitpunkt identifiziert und für den Betrieb vorbereitet.

1. Drücken und halten Sie die Starttaste, bis die grüne

Akku-LED und die weiße Modus-LED aufleuchten.

2. Verwenden Sie den Gashebel zur Steuerung der

Drehzahl. So beschränken Sie die maximale Geschwindigkeit mit der Modustaste Hinweis: Die maximale Geschwindigkeit hängt von der Schneidausrüstung ab, die am Gerät angebracht und von diesem identifiziert wird. Wenn eine Klinge angebracht ist, ist die maximale Geschwindigkeit höher als bei angeschlossenem Trimmerkopf. Siehe Technische Angaben auf Seite 27

Das Gerät verfügt über eine Modustaste. Mit der Modustaste kann der Anwender die maximale Geschwindigkeit begrenzen. Die Modustaste weist drei Geschwindigkeitsstufen auf. Niedrigere Stufen erhöhen die Betriebszeit des Geräts. Verwenden Sie die Stufen1 und 2, wenn die Arbeit nicht die volle Geschwindigkeit/ volle Leistung erfordert. Wenn die Betriebsbedingungen die volle Geschwindigkeit/volle Leistung erfordern, verwenden Sie Stufe3. Verwenden Sie keine höhere Stufe als für den Betrieb erforderlich.

1. Drücken Sie die Modustaste, um die maximale

Geschwindigkeit zu beschränken. Die weißen LEDs leuchten auf, wenn die Funktion aktiviert ist.

2. Drücken Sie die Modustaste erneut, um die nächste

Geschwindigkeitsstufe zu wählen.

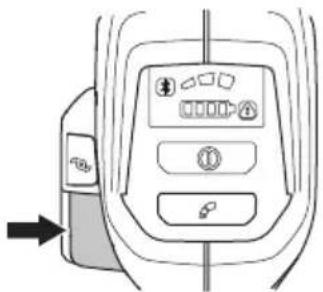

1796 - 003 - 24.02.2023So verlängern Sie den Trimmerfaden mit der ErgoFeed-Funktion ACHTUNG: Schlagen Sie nicht mit dem Trimmerkopf auf den Boden, um den Trimmerfaden zu verlängern. Das Gerät verfügt über eine Funktion zum Verlängern des Trimmerfadens, wenn die ErgoFeed-Taste betätigt wird. Die ErgoFeed-Funktion verringert den Verschleiß am Trimmerkopf. Sie verringert außerdem unbeabsichtigten Fadennachschub beim Stoßen gegen Objekte, wie zum Beispiel Steine und/oder harte Oberflächen.

• Drücken Sie die ErgoFeed-Taste, um die automatische Einstellung des Trimmerfadens zu starten. Automatische Abschaltfunktion Das Gerät verfügt über eine Abschaltfunktion, die das Gerät anhält, wenn es nicht verwendet wird. Die grüne LED für die Start/Stopp-Anzeige erlischt, und das Gerät stoppt nach 180Sekunden. Klingenstoß Bei einem Klingenstoß bewegt sich das Produkt schnell und kraftvoll zur Seite. Ein Klingenstoß tritt auf, wenn die Grasklinge auf ein Objekt trifft, das nicht geschnitten werden kann. Ein Klingenstoß kann das Produkt oder den Bediener in alle Richtungen schleudern. Es besteht eine Verletzungsgefahr für den Bediener und andere Personen. Das Risiko erhöht sich in Bereichen, wo das zu schneidende Material nicht leicht zu erkennen ist. Schneiden Sie nicht mit dem Bereich der Klinge, der in Grau dargestellt ist. Ein Klingenstoß kann durch die Geschwindigkeit und die Bewegung der Klinge verursacht werden. Die Gefahr erhöht sich mit der Stärke des Stamms, der geschnitten wird. So schneiden Sie Gras mit einer Grasklinge frei

1. Grasklingen und Grasmesser dürfen nicht für

verholzte Stämme verwendet werden.

2. Für alle Arten von hohem oder dichtem Gras wird die

3. Gras wird mit einer pendelnden seitlichen Bewegung

gemäht, wobei bei der Bewegung von rechts nach links gemäht wird und die Rückholbewegung von links nach rechts erfolgt. Lassen Sie die Klinge mit der linken Seite mähen (Klingenbereich zwischen 8 und 12Uhr).

4. Wird die Klinge beim Mähen etwas nach links

geneigt, bleibt der Grasschnitt in einer Bahn liegen, was das Aufsammeln z.B. durch Harken erleichtert.

5. Bemühen Sie sich, rhythmisch zu arbeiten. Mit

gespreizten Beinen stehen Sie am sichersten. Gehen Sie nach der Rückholbewegung vorwärts und suchen Sie wieder einen festen Stand.

6. Stützen Sie die Stützkappe leicht auf dem Boden ab.

Sie dient dazu, die Klinge vor Bodenberührung zu schützen.

7. Verringern Sie die Gefahr, dass sich Material

um die Klinge wickelt, indem Sie immer mit voller Geschwindigkeit arbeiten und vermeiden, das geschnittene Material bei der Rückholbewegung zu berühren.

8. Stellen Sie den Motor ab, nehmen Sie den Gurt ab

und legen Sie das Gerät auf den Boden, bevor Sie das Schnittgut aufsammeln. 1796 - 003 - 24.02.2023 21Grastrimmen mit Trimmerkopf So trimmen Sie Gras

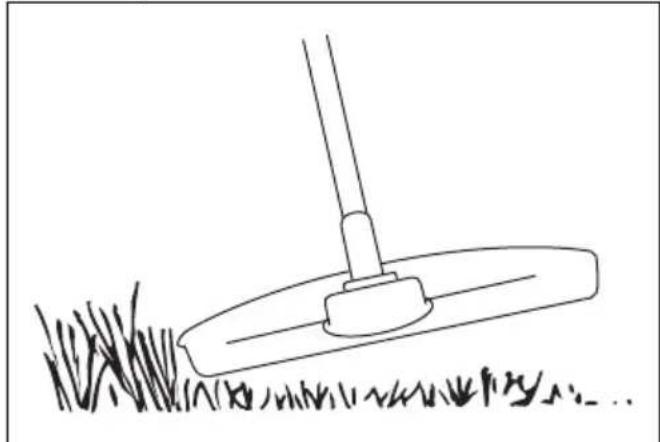

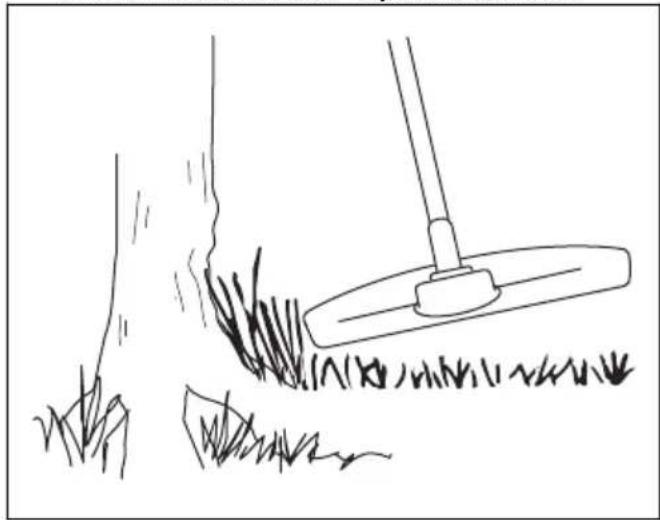

1. Halten Sie den Trimmerkopf nah über dem Boden

und neigen Sie ihn dabei etwas. Drücken Sie den Rasentrimmer nicht in das Gras.

2. Verringern Sie die Länge des Rasentrimmerfadens

um 10 bis 12cm (4 bis 4,75Zoll) und drosseln Sie die Motordrehzahl, um die Pflanzen nicht zu beschädigen.

3. Arbeiten Sie mit 80% der Geschwindigkeit, wenn

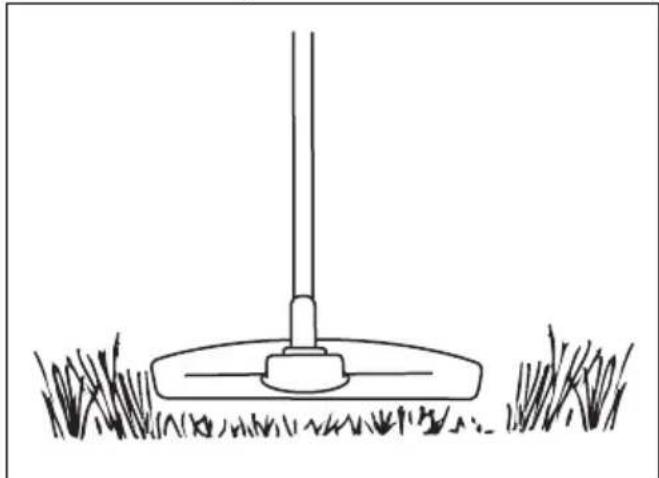

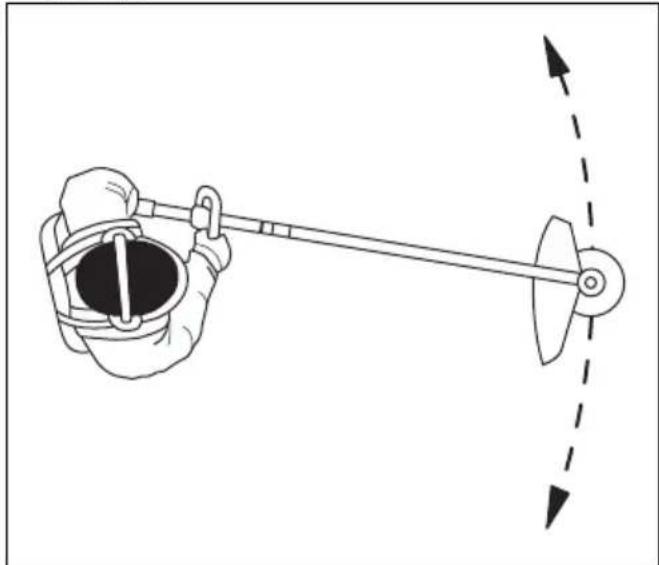

Sie Gras in der Nähe von Objekten schneiden. So mähen Sie den Rasen

1. Stellen Sie sicher, dass der Rasentrimmerfaden

beim Schneiden parallel zum Boden läuft.

2. Drücken Sie den Trimmerkopf nicht auf den

Boden. Der Boden und das Gerät könnten dadurch beschädigt werden.

3. Der Trimmerkopf sollte nicht durchgängig den Boden

berühren, da es sonst zu Schäden am Trimmerkopf kommen kann.

4. Arbeiten Sie mit voller Geschwindigkeit, wenn Sie

das Gerät beim Mähen von einer Seite zur anderen bewegen. Stellen Sie sicher, dass der Rasentrimmerfaden beim Schneiden parallel zum Boden läuft. So blasen Sie Gras fort Der Luftstrom aus dem rotierenden Trimmerfaden kann verwendet werden, um Gras zu entfernen.

1. Halten Sie den Trimmerkopf und den Trimmerfaden

parallel zum Boden und über dem Boden.

2. Geben Sie Vollgas.

3. Bewegen Sie den Trimmerkopf von einer Seite zur

anderen, und blasen Sie das Gras fort.

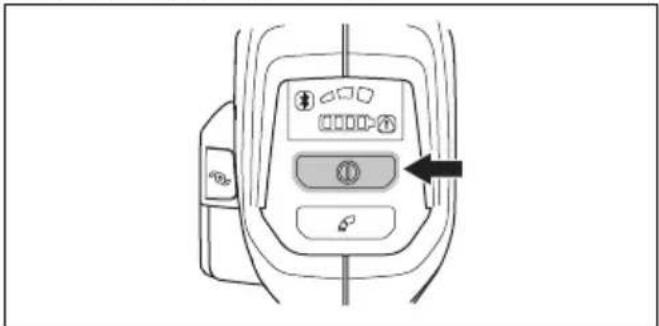

1796 - 003 - 24.02.2023WARNUNG: Reinigen Sie die Trimmerkopfabdeckung jedes Mal,wenn Sie einen neuen Trimmerfadenzusammenbauen, um Unwucht undVibrationen in den Griffen zu vermeiden.Sie sollten auch die anderen Teile desTrimmerkopfs überprüfen und bei Bedarfreinigen. So stoppen Sie das Gerät

1. Lassen Sie den Gashebel oder die Gashebelsperre

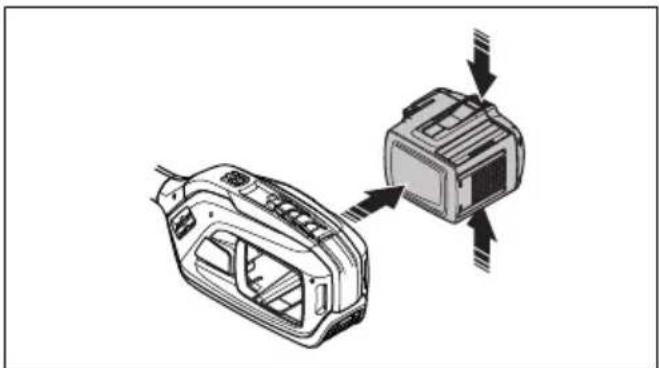

2. Drücken Sie die STOPP-Taste.3. Drücken Sie die Entriegelungstasten an dem Akku,und ziehen Sie den Akku heraus.

Husqvarna Fleet Services

Husqvarna Fleet Services ist eine Cloud-Lösung,durch die der Flottenmanager bei kommerziellerAnwendung eine Übersicht über alle Geräte erhält.Husqvarna Fleet Services kann hinzugefügt werden zu525iRXT. Weitere Informationen über Husqvarna FleetServices finden Sie unter www.husqvarna.com. Bluetooth

Drahtlostechnologie Geräte mit eingebauter Bluetooth Drahtlostechnologiekönnen mit mobilen Geräten verbunden werden undhaben Zugriff auf zusätzliche Funktionen.Das Symbol für Bluetooth

Drahtlostechnologie leuchtetauf, wenn Ihr Mobiltelefon mit dem Gerät verbunden ist. So stellen Sie mit Husqvarna Fleet Services

eine Verbindung zum Gerät her

1. Laden Sie die Husqvarna Fleet Services

-App aufIhr Mobilgerät herunter.2. Melden Sie sich bei der Husqvarna Fleet Services

App an.3. Befolgen Sie die Anweisungen, wie das Gerät mitHusqvarna Fleet Services zu verbinden ist. Wartung Einleitung WARNUNG: Vor der Durchführung von Wartungsarbeiten müssen Siedie Sicherheitsinformationen lesen undverstehen. Wartungsplan WARNUNG: Entfernen Sie den Akku, bevor Sie Wartungsarbeiten durchführen.Nachstehend sind die am Gerät vorzunehmendenWartungsmaßnahmen aufgelistet.Instand haltenTäglichWöchent- lich MonatlichDie äußeren Teile des Geräts mit einem sauberen und trockenen Tuch reinigen.Kein Wasser verwenden. Sicherstellen, dass die Start-/Stopptaste funktionstüchtig und unbeschädigt ist. X1796 - 003 - 24.02.2023 23Instand halten Täglich Wöchent- lich Monatlich Sicherstellen, dass der Gashebel und die Gashebelsperre sicherheitstechnisch ordnungsgemäß funktionieren.

Sicherstellen, dass alle Bedienelemente funktionieren und unbeschädigt sind. X Die Griffe trocken, sauber und frei von Öl und Schmierfett halten. X Sicherstellen, dass die Schneidausrüstung unbeschädigt ist. Die Schneidausrüs- tung bei Beschädigung ersetzen.

Sicherstellen, dass der Schutz für die Schneidausrüstung unbeschädigt ist. Den Schutz für die Schneidausrüstung bei Beschädigung ersetzen.

Stellen Sie sicher, dass alle äußeren Schrauben und Muttern fest angezogen sind.

Sicherstellen, dass die Entriegelungstasten am Akku funktionieren und der Akku in das Gerät einrastet.

Prüfen Sie, ob das Akkuladegerät nicht beschädigt ist und ordnungsgemäß funk- tioniert.

Sicherstellen, dass der Akku unbeschädigt ist. X Vergewissern Sie sich, dass die Aufhängöse nicht beschädigt ist. X Stellen Sie sicher, dass der Griff und der Lenker nicht beschädigt sind und dass sie korrekt angebracht sind.

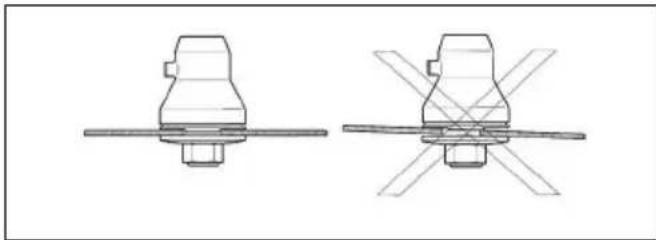

Stellen Sie sicher, dass die Klinge gut zentriert, scharf und nicht beschädigt ist. Eine Unwucht der Klinge verursacht Vibrationen, die zu Schäden am Gerät führen können.

Stellen Sie sicher, dass die Sicherungsmutter der Schneidausrüstung ordnungs- gemäß angezogen ist.

Stellen Sie sicher, dass der Transportschutz für die Klinge nicht beschädigt ist und dass der Transportschutz korrekt montiert werden kann.

Alle Kupplungen und Anschlüsse kontrollieren. Sicherstellen, dass sie unbe- schädigt und schmutzfrei sind.

Überprüfen Sie die Vibrationsdämpfer und stellen Sie sicher, dass sie unbeschä- digt sind.

Stellen Sie sicher, dass das Winkelgetriebe korrekt mit Schmierfett gefüllt ist, siehe So schmieren Sie das Winkelgetriebe auf Seite 25 . Falls dies nicht der Fall ist, Husqvarna Schmierfett für Winkelgetriebe verwenden.

Das Ende der Antriebswelle an der Kupplung des unteren Führungsrohrs schmieren.

Achten Sie darauf, dass der Lufteinlass des Motors nicht schmutzig ist. Reinigen Sie den Lufteinlass mit Druckluft.

Die Verbindungen zwischen dem Akku und dem Gerät prüfen. Die Verbindung zwischen dem Akku und dem Akkuladegerät prüfen.

Stellen Sie sicher, dass der Schnellverschluss des Tragegurts nicht beschädigt ist und ordnungsgemäß funktioniert.

24 1796 - 003 - 24.02.2023So reinigen Sie das Gerät, den Akku und das Ladegerät

1. Reinigen Sie das Gerät nach jedem Gebrauch mit

einem trockenen Tuch.

2. Reinigen Sie Akku und Ladegerät mit einem

trockenen Tuch. Die Akkuführungsschienen sauber halten.

3. Stellen Sie sicher, dass die Klemmen an Akku

und Ladegerät sauber sind, bevor der Akku in das Ladegerät oder das Gerät gesteckt wird. So schärfen Sie Grasmesser und Grasklinge WARNUNG: Stoppen Sie das Gerät und entfernen Sie den Akku. Tragen Sie stets Schutzhandschuhe.

• Um das Grasmesser oder die Grasklinge ordnungsgemäß zu schärfen, lesen Sie die Anweisungen, die mit der Schneidausrüstung ausgeliefert werden.

• Schärfen Sie alle Kanten gleichmäßig, um das Gleichgewicht zu halten.

• Verwenden Sie eine einfache Flachfeile. WARNUNG: Entsorgen Sie immer eine beschädigte Klinge. Versuchen Sie nicht, eine verbogene oder verdrehte Klinge wieder gerade zu biegen und sie anschließend erneut zu benutzen. So schmieren Sie das Winkelgetriebe

1. Entfernen Sie die Schneidausrüstung.

2. Positionieren Sie das Gerät so, dass der

Schmiernippel so hoch wie möglich gelegen ist.

3. Ziehen Sie den Schmiernippel ab.

4. Sehen Sie in die Schmiernippel-Öffnung hinein, und

drehen Sie die Antriebswelle. Der Schmierfettstand (A) muss sich auf Höhe der Zahnoberseite (B) befinden. A B

5. Wenn der Schmierfettstand zu niedrig ist, füllen

Sie das Winkelgetriebe mit Husqvarna Schmierfett für Winkelgetriebe. Füllen Sie es langsam ein, und drehen Sie die Antriebswelle dabei. Stoppen Sie beim korrekten Füllstand (B). ACHTUNG: Eine falsche Menge Schmierfett kann zu Beschädigungen am Winkelgetriebe führen.

6. Bringen Sie den Schmiernippel an.

Fehlerbehebung Benutzeroberfläche LED-Anzeige Mögliche Fehler Mögliche Fehlerbehebung Die Akku-LED-Anzeige blinkt orange Geringe Akkuspannung. Laden Sie den Akku. 1796 - 003 - 24.02.2023 25LED-Anzeige Mögliche Fehler Mögliche Fehlerbehebung Rote Fehler-LED blinkt Überlastung. Die Schneidausrüstung ist verklemmt. Schal- ten Sie das Gerät aus. Entfernen Sie den Ak- ku. Reinigen Sie die Schneidausrüstung von unerwünschten Materialien. Temperaturabweichung. Lassen Sie das Gerät abkühlen. Der Gashebel und die Starttaste werden gleichzeitig gedrückt. Wenn Sie den Gashebel loslassen, startet das Gerät. Das Gerät springt nicht an Schmutz in den Akkusteckern. Reinigen Sie die Akkustecker mit Druckluft oder einer weichen Bürste. Störungs-LED leuchtet rot. Es sind Servicearbeiten erforder- lich. Setzen Sie sich mit Ihrer Servicewerkstatt in Verbindung. Transport, Lagerung und Entsorgung Transport und Lagerung

• Die mitgelieferten Lithium-Ionen-Akkus entsprechen den Anforderungen des Gefahrgutrechts.

• Beachten Sie für den gewerblichen Transport, auch durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.

• Sprechen Sie sich, bevor Sie das Gerät versenden, mit einer Person ab, die speziell im Gefahrgutversand geschult ist. Beachten Sie sämtliche geltende nationale Vorschriften.

• Bedecken Sie offene Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Stellen Sie sicher, dass der Akku in der Verpackung nicht verrutschen kann.

• Entnehmen Sie den Akku für die Lagerung oder den Transport.

• Bringen Sie den Akku und das Ladegerät an einem Ort unter, der trocken und frei von Feuchtigkeit und Frost ist.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.

• Stellen Sie bei der Lagerung des Akkus sicher, dass die Temperatur zwischen 5°C/41°F und 25°C/77°F liegt und der Akku keinem direkten Sonnenlicht ausgesetzt ist.

• Stellen Sie bei der Lagerung des Akkuladegeräts sicher, dass die Temperatur zwischen 5°C/41°F und 45°C/113°F liegt und das Ladegerät keinem direkten Sonnenlicht ausgesetzt ist.

• Das Ladegerät darf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5°C/41°F und 40°C/104°F liegt.

• Laden Sie den Akku auf 30bis 50%, bevor Sie ihn über längere Zeit einlagern.

• Lagern Sie das Akkuladegerät in einem geschlossenen und trockenen Raum.

• Achten Sie bei der Lagerung darauf, dass sich der Akku nicht in unmittelbarer Nähe zum Ladegerät befindet. Kinder und andere nicht befugte Personen dürfen die Ausstattung nicht berühren. Verwahren Sie die Ausstattung in einem abschließbaren Raum.

• Reinigen Sie das Gerät und führen Sie umfassende Servicearbeiten durch, bevor Sie es längere Zeit einlagern.

• Verwenden Sie für das Gerät einen Transportschutz, um Verletzungen oder Schäden am Gerät bei Transport und Lagerung zu vermeiden.

• Befestigen Sie das Gerät während des Transports sicher. Entsorgung von Akku, Ladegerät und Gerät Symbole auf dem Gerät oder seiner Verpackung zeigen an, dass dieses Gerät kein Hausmüll ist. Recyceln Sie es an einer Recyclingstation für elektrische und elektronische Geräte. So werden Umwelt- und Personenschäden vermieden. Wenden Sie sich für weitere Informationen zum Recycling Ihres Geräts an Ihre örtlichen Behörden, Abfallentsorgungsunternehmen oder Ihren Händler.

1796 - 003 - 24.02.2023Technische Angaben Technische Daten 525iRXT Motor Motortyp Husqvarna E-Torq BLDC Drehzahl der Abtriebswelle. Trimmerkopf/-messer, Nr.

5500/7200 Schnittbreite, mm/Zoll 450/18,1 Gewicht Gewicht ohne Akku, kg/lb 4,2/9,1 Geräuschemissionen

Schallleistungspegel, gemessen dB(A) 92 Schallleistungspegel, garantiert L

dB(A) 93 Geräuschpegel

Der Schalldruckwert am Ohr des Bedieners, gemessen gemäß IEC 62841-1: Ausgestattet mit Trimmerkopf (Original) dB(A) 81 Vibrationspegel

Vibrationspegel an den Griffen, gemessen nach IEC 62841-1, m/s

Ausgestattet mit Trimmerkopf (Original), links/rechts, m/s

2,2/1,3 Ausgestattet mit Grasklinge (Original), links/rechts, m/s

0,9/1,3 Funkfrequenzdaten für Bluetooth

Frequenzband, GHz 2,4–2,4835 Ausgangsleistung, max. dBm0 0 Zugelassene Akkus Akku BLi300 Typ Lithium-Ionen Akkukapazität, Ah 9,4

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG. Der Unterschied zwischen garantiertem und gemessenem Schallleistungspegel besteht darin, dass beim garantierten Schallleistungspegel auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Geräten desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.

Berichten zufolge liegt der Schalldruckpegel für dieses Gerät normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 3dB(A).

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 1,5m/s

1796 - 003 - 24.02.2023 27Akku BLi300 Akkuspannung, V 36 Gewicht (kg) 1,9 (4,2) Zugelassene Ladegeräte Akkuladegerät QC500 Eingangsspannung, V 100-240 Frequenz, Hz 50-60 Leistung, W 500 Zubehör Zubehör Zugelassenes Zubehör Art des Zubehörs Schutz für die Schneidausrüstung, Teile-Nr. Mittelloch in Klingen/Messern, Ø 25,4mm Gewinde AbtriebswelleM10 Grasklinge/Grasmesser Multi 255-3 (Ø 255, 3Zähne) 588 11 79-01 Gras 255-4 (Ø 255, 4Zähne) 588 11 79-01 Trimmerkopf T35, T35x (Ø 2,4 -2,7mm Whisper Twist Trimmerfaden) 588 11 79-01 E35B (Ø 2,4 -2,7mm Whisper Twist Trimmerfaden) 588 11 79-01 Stützkappe Fest Art des Zubehörs Artikelnummer Akkuträger 590 11 42-01 Balance XB 597 46 93-01 Eingetragene Marken Die Bluetooth
