GEBRUIKSAANWIJZING PRM240 Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst

op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze markering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te vervangen door een zekering van hetzelfde type en waarde. Voor het vervangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouder op het achter paneel met een passende platte schroevendraaier.

Stap 2: Verwijder de oude zekering uit de zekeringhouder.

Stap 3: Installeer de nieuwe zekering in de zekeringhouder.

Stap 4: Plaats de zekeringhouder in de behuizing.

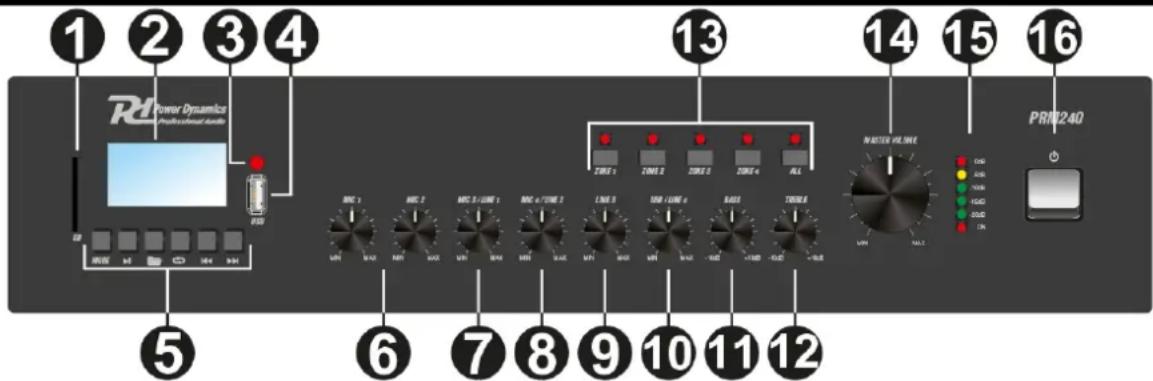

VOORZIJDE

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 RD Power Dynamics Probe a Signal Andible RND RND 1 RND 2 RND 3 / LIME 1 RND 4 / LIME 2 LIME 3 LIME 4 / LIME 6 RADD TINEL 6 RND METER VOLT, LIME PRM240 CHS AOS VASM AGD ON

1. SD KAART-INGANG: Kan worden gebruikt om een SD-kaart te plaatsen.
2. DISPLAY: Het display toont meerdere vormen van informatie, bijvoorbeeld de huidige modus, de verstreken tijd, etc.
3. SENSOR AFSTANDSBEDIENING: Deze sensor ontvangt de infrarood informatie van de afstandsbediening.
4. USB POORT: U kunt mediabestanden afspelen vanaf een USB-apparaat door het hier aan te sluiten.
5. KNOPPENCLUSTER:

MODE KNOP - Druk op deze toets om van modus te wisselen tussen SD, USB, MP3 en BT.

PLAY / PAUSE - Druk op deze knop om het afspelen te starten/hervatten of te pauzeren.

FOLDER - Druk op deze knop om naar de mappenselectie te gaan.

REPEAT MODUS - Druk eenmaal op de herhaalknop om alle tracks continu te herhalen, druk nogmaals op de herhaalknop om alleen het huidige nummer te herhalen.

VORIGE - Drukken om naar het vorige muzieknummer te gaan. Houd ingedrukt om achteruit te scannen in nummers.

VOLGENDE - Drukken om naar het volgende muzieknummer te gaan. Houd ingedrukt om vooruit te scannen in nummers.

1. MICROFOON 1 & 2 VOLUMEREGELAAR: Pas het volume van de MIC 1- en 2 kanalen aan.
2. MIC 3/LINE 1 VOLUMEREGELAAR: Pas het volume van het MIC 3/LINE 1-kanaal aan.
3. MIC 4/LINE 2 VOLUMEREGELAAR: Pas het volume van het MIC 4/LINE 2-kanaal aan.
4. LINE 3 VOLUMEREGELAAR: Pas het volume van het LINE 3-kanaal aan.
5. LINE 4/USB VOLUMEREGELAAR: Pas het volume van het LINE 4/USB-kanaal aan.
6. BASS REGELAAR: Pas de lage frequenties aan.
7. TREBLE REGELAAR: Pas de hoge frequenties aan.
8. ZONE 1-4 UITGANG SCHAKELAARS: De verschillende aangesloten luidsprekers (1-4) kunnen worden in- en uitgeschakeld door op de schakelaars met de bijbehorende nummers te drukken. Wanneer de 'All'-schakelaar wordt ingedrukt worden alle zone-uitgangen (1-4) ingeschakeld of uitgeschakeld.
9. MASTER VOLUMEREGELAAR: Deze knop regelt het hoofdvolume.
10. CLIP INDICATOR (VU-METER): De clip-ledindicator geeft piekniveaus aan van de output van de versterker. Deze LEDs gaan branden wanneer de versterker aan het maximum van z'n vermogen zit. De volume dient dan onmiddellijk lager gedraaid te worden.
11. NETSCHAKELAAR: Zet het apparaat aan of uit.

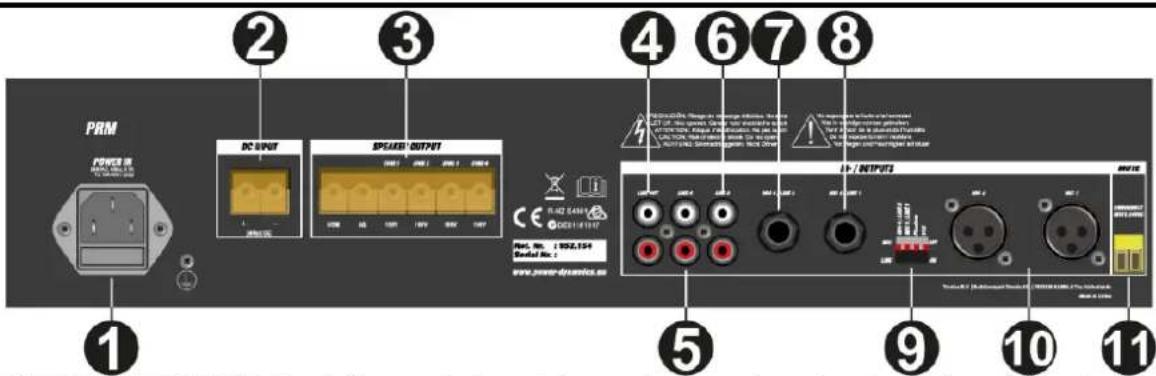

PRM DC INPUT SPARE OUTPUT 1 2 3 4 6 7 8 5 9 10 11 PUBS 2.0Vrms, Range: 200A, 100A, 100A, 100A, 100A, 100A, 100A, 100A, 100A, 100A, 100A, 100A, 100A, 100A, 100A, 100A, 100A, 100A CCE R: 42 S49/1 CC:21-1117 Pin: No.: 2 100A, 544 Capital: No.: www.power-dynamics.cn IP / INPUTS NOTE: Transit: C / Multisystem Power / V / Control Power: 1.5Vrms (1.5Vrms) / 1.5Vrms (1.5Vrms) / 1.5Vrms (1.5Vrms)

1. NETENTREE EN ZEKERING: Aansluiting voor het aansluiten van het meegeleverde netsnoer (boven). Voor instructies voor het vervangen van de zekering (onder), zie "VERVANGEN ZEKERING".
2. GELIJKSTROOM INGANG: Dit is een stand-by stroomtoevoer om een 24V batterij op aan te sluiten.
3. LUIDSPREKERUITGANG: Deze aansluitingen maken het mogelijk om luidsprekers aan te sluiten.
4. RCA LIJNUITGANG: Vanuit deze RCA-aansluitingen kunnen andere versterkers worden aangesloten.
5. LINE 4 RCA INGANG: RCA jack ingang voor het aansluiten van audio-units met lijnniveau-uitvoer.
6. LINE 3 RCA INGANG: RCA jack ingang voor het aansluiten van audio-units met lijnniveau-uitvoer.
7. MIC 4/LINE 2 INGANG: 6.3mm jack connector voor het aansluiten van audio-units met lijnniveau-uitvoer of een microfoon.
8. MIC 3/LINE 1 INGANG: 6.3mm jack connector voor het aansluiten van audio-units met lijnniveau-uitvoer of een microfoon.
9. DIPSWITCH: Schakelaars voor het selecteren van het gewenste ingangskanaal, fantoomvoeding- en vox-instelling.

SCHAKELAAR	FUNCTIE	ON	OFF
Schakelaar 1	MIC 4/LINE 2 keuze	Line 2	MIC 4
Schakelaar 2	MIC 3/LINE 1 keuze	Line 1	MIC 3
Schakelaar 3	Fantoomvoeding	ON	OFF
Schakelaar 4	Vox	ON	OFF

1. MICROFOONINGANGEN: XLR-ingangsaansluiting voor het aansluiten van (een) microfoon(s).

2. EMERGENCY MUTE (DEMPEN BIJ TRIGGER): Versterkers van de PRM-serie zijn uitgerust met een connector voor een 24V mute-functie. Het contact kan worden aangesloten op een alarmpaneel met een 24V triggeruitgang. Wanneer het alarm wordt geactiveerd, dempt de versterker alle kanalen behalve MIC-1, die actief blijft ten behoeve van noodmeldingen.

VERBINDEN MET BT

1. Activeer de BT-functie op uw apparaat (Mobiele telefoon, tablet etc.) waarvan u muziek wilt afspelen. Zie de gebruiksaanwijzing van dat apparaat.
2. Druk op de "MODE"-toets en activeer de BT-functie.
3. Selecteer "PRM-AMPLIFIER" op uw BT-apparaat en maak de verbinding.

Indien er om een wachtwoord wordt gevraagd, voer "0000" in.

Opmerking: De BT heeft een bereik van ongeveer 10 meter zonder enkele barrière.

100V LINE SYSTEEM

Om een 100Volt systeem te creëren sluit u de versterker aan op de eerste luidspreker in het systeem met behulp van dubbel geïsoleerde luidsprekerkabel die berekend is op voldoende stroomcapaciteit om het signaal te verwerken.

Sluit de "100V" uitgangsklem aan op de positieve (+) aansluiting van de luidspreker en de "COM" uitgang naar de negatieve (-) aansluiting van de luidspreker. Sluit de eventuele overige luidsprekers parallel aan de eerste luidspreker aan met alle positieve aansluitingen en verbind ze samen en alle negatieve aansluitingen worden samen aangesloten zoals hieronder aangegeven.

50W Amplifier 10W 10W 10W 10W 10W

Een 100V lijn luidsprekersysteem kan bestaan uit vele luidsprekersprekers die samen zijn verbonden. De bepalende factor voor aantal luidsprekers die op een enkele versterker kan worden aangesloten, is afhankelijk van het versterkervermogen. Voor de meeste doeleinden is het raadzaam om zoveel mogelijk luidsprekers aan te sluiten met een gecombineerd vermogen van niet meer dan 90% van de uitgangsvermogen van de versterker.

De aansluitpunten van een 100V luidspreker zijn verbonden met een transformator en in sommige gevallen kan deze transformator worden ingesteld voor verschillende vermogens. Door de luidsprekers zodanig in te stellen kan het wattage (en uitgangsvolume) van elke luidspreker in het systeem aangepast worden om het ideale totale vermogen van het systeem voor de versterker te bereiken.
