Produkttyp	Beschallungsempfänger/-verstärker
Marke	Power Dynamics
Modell	PRM240
Netzspannung	220-240 V~ 50 Hz (Sicherung 10-16 A)
DC-Versorgung	24 V (Batterie)
Ausgangsleistung	60 W RMS (100 V Leitung)
Mikrofoneingänge	4 kombinierte XLR/Klinke 6,35 mm Eingänge mit wählbarer Phantomspeisung
Line-Eingänge	2 Stereo-RCA-Eingänge (Line 3 und Line 4), 2 Line-Eingänge auf Klinke (MIC 3/LINE 1, MIC 4/LINE 2)
Digitale Eingänge	USB, SD-Karte, Bluetooth
Lautsprecherausgänge	4 Zonen (100 V und COM)
Line-Ausgänge	1 RCA-Ausgang (für Zusatzverstärker)
Klangregelung	Höhen und Tiefen pro Kanal
Zone	Zonenschalter 1-4 + All
Anzeige	6-LED-VU-Meter
Sonderfunktionen	Phantomspeisung, VOX, Not-Stummschaltung (24V)
Temperaturbereich	5°C bis 35°C
Wartung	Reinigung mit trockenem Tuch, keine Chemikalien
Sicherheit	Austauschbare Sicherung, Erdung erforderlich, nicht öffnen
Reparierbarkeit	Reparaturen durch autorisierten Techniker, Originalteile

Häufig gestellte Fragen - PRM240 Power Dynamics

Wie schließe ich ein Mikrofon an den PRM240 an?

Schließen Sie ein Mikrofon an einen der kombinierten XLR/Klinke 6,35 mm Eingänge (MIC 1 bis MIC 4) an. Aktivieren Sie für Kondensatormikrofone die Phantomspeisung über den DIP-Schalter 3 auf der Rückseite. Stellen Sie die Lautstärke des entsprechenden Kanals mit den Reglern MIC 1 & MIC 2 oder MIC 3/LINE 1, MIC 4/LINE 2 ein.

Wie verwende ich Bluetooth?

Drücken Sie die MODE-Taste, um den Bluetooth-Modus auszuwählen. Aktivieren Sie Bluetooth auf Ihrem Gerät (Telefon, Tablet) und suchen Sie nach "PRM-AMPLIFIER". Verbinden Sie sich. Wenn ein Passwort erforderlich ist, geben Sie "0000" ein. Die Reichweite beträgt etwa 10 Meter ohne Hindernisse.

Wie konfiguriere ich ein 100-V-System?

Verbinden Sie die Klemme '100V' des Verstärkers mit der (+) Klemme des ersten Lautsprechers und die Klemme 'COM' mit der (-) Klemme. Verbinden Sie die anderen Lautsprecher parallel. Stellen Sie sicher, dass die Gesamtleistung der Lautsprecher 90% der Verstärkerleistung (60 W) nicht überschreitet. Verwenden Sie ein geeignetes doppelt isoliertes Lautsprecherkabel.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Netzsteckdose unter Spannung steht. Überprüfen Sie die Sicherung auf der Rückseite: Öffnen Sie den Sicherungshalter mit einem Schraubendreher, entfernen Sie die Sicherung und ersetzen Sie sie durch eine Sicherung desselben Typs und Werts (10-16 A). Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie stelle ich die Lautstärke der verschiedenen Zonen ein?

Verwenden Sie die Schalter SORTIE ZONE 1-4 auf der Vorderseite, um jede Zone ein- oder auszuschalten. Der Schalter 'All' schaltet alle Zonen gleichzeitig ein oder aus. Die Gesamtlautstärke wird mit dem RÉGLAGE VOLUME MASTER gesteuert.

Was ist die Not-Stummschaltungsfunktion?

Der Verstärker verfügt über einen Anschluss für eine 24V-Not-Stummschaltungsfunktion. Schließen Sie ihn an eine Alarmtafel mit 24V-Auslöseausgang an. Wenn der Alarm ausgelöst wird, werden alle Kanäle stummgeschaltet, außer MIC-1, was Notdurchsagen ermöglicht.

Wie tausche ich die Sicherung aus?

Trennen Sie das Gerät vom Stromnetz. Öffnen Sie den Sicherungshalter auf der Rückseite mit einem kleinen Schraubendreher. Entfernen Sie die alte Sicherung und setzen Sie eine neue Sicherung desselben Typs (10-16 A) ein. Schließen Sie den Sicherungshalter.

Was bedeutet die rote LED des VU-Meters?

Das 6-LED-VU-Meter zeigt den Audio-Pegel an. Die obere rote LED leuchtet bei Übersteuerung (Verzerrung). Reduzieren Sie die Lautstärke des betreffenden Kanals oder die Master-Lautstärke, um Schäden an den Lautsprechern zu vermeiden.

Wie lese ich Dateien von einem USB-Stick?

Stecken Sie den USB-Stick in den USB-Port an der Vorderseite. Drücken Sie die MODE-Taste, um den USB-Modus auszuwählen. Verwenden Sie die Tasten PLAY/PAUSE, SUIVANT, ANTÉRIEUR und FOLDER, um zu navigieren und Audiodateien abzuspielen.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine chemischen Produkte, Aerosole oder Flüssigkeiten, die die Beschichtung beschädigen oder in das Gehäuse eindringen könnten.

BEDIENUNGSANLEITUNG PRM240 Power Dynamics

Vielen Dank für den Kauf dieses Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

• Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

SICHERUNGSWECHSEL

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden

Schraubendreher.

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

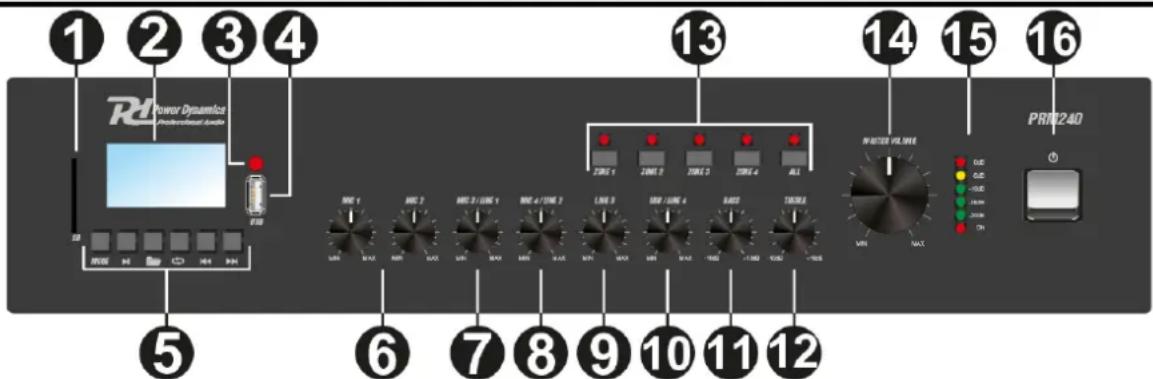

BEDIENFELD

1. SD KARTE EINGANG: Stecken Sie eine SD-Karte in diesen Steckplatz.
2. DISPLAY: Auf dem Display werden verschiedene Arten von Informationen angezeigt, z.B. Modus, verstrichene Zeit, etc.
3. FERN SENSOR: Dieser Sensor empfängt die Infrarot-Informationen von der Fernbedienung.
4. USB ANSCHLUSS: Hier kann ein USB-Speichergerät angeschlossen werden.

5. TASTENGRUPPE:
   MODUS TASTE - Drücken Sie diese Taste um zwischen den Modi SD, USB, MP3 und BT zu wechseln.
   PLAY / PAUSE - Drücken Sie diese Taste um die Wiedergabe zu starten/fortzusetzen oder zu unterbrechen.
   FOLDER - Drücken Sie diese Taste um die Auswahl des Ordners einzugeben.
   REPEAT MODUS - Drücken Sie die Repeat-Taste einmal, um alle Tracks kontinuierlich zu wiederholen. Drücken Sie die Repeat-Taste erneut, um nur den aktuellen Track zu wiederholen.
   VORHERIGE - Drücken um zum vorherigen Track zu springen. Gedrückt halten um in Tracks rückwärts zu scannen.
   NÄCHSTER - Drücken um zum nächsten Track zu springen. Gedrückt halten um in Tracks vorwärts zu scannen.

6. MIC 1 & 2 VOLUME KONTROLLE: Einstellen der Lautstärke des MIC 1- und MIC 2-Kanals.

7. MIC 3/LINE 1 VOLUME KONTROLLE: Einstellen der Lautstärke des MIC 3/LINE 1-Kanals.

8. MIC 4/LINE 2 VOLUME KONTROLLE: Einstellen der Lautstärke des MIC 4/LINE 2-Kanals.

9. LINE 3 VOLUME KONTROLLE: Einstellen der Lautstärke des LINE 3-Kanals.

10. LINE 4/USB VOLUME KONTROLLE: Einstellen der Lautstärke des LINE 4/USB-Kanals.

11. BASS KONTROLLE: Einstellen der tiefen Frequenzen.

12. TREBLE KONTROLLE: Stellen Sie die hohen Frequenzen ein.

13. ZONE 1-4 AUSGANG SCHALTERN: Die verschiedenen angeschlossenen Lautsprecher (1-4) können durch Drücken der Schalter mit den entsprechenden Zahlen ein- und ausgeschaltet werden. Wenn der Schalter "All" gedrückt wird, werden alle Ausgänge der Zone (1-4) aktiviert oder de-aktiviert.

14. MASTER VOL: Mit diesem Regler wird die Master-Lautstärke eingestellt.

15. LED-/CLIP-ANZEIGEN: Diese LEDs leuchten auf, wenn einer oder beide Kanäle auf Höchstleistung eingestellt sind. Es kann vorkommen, dass diese LEDs zeitweilig aufleuchten. Das ist kein Problem. Wenn sie aber ständig aufleuchten, müssen Sie die Lautstärke reduzieren, um Schaden zu vermeiden.

16. NETZSCHALTER: Schalten sie das Gerät ein oder aus.

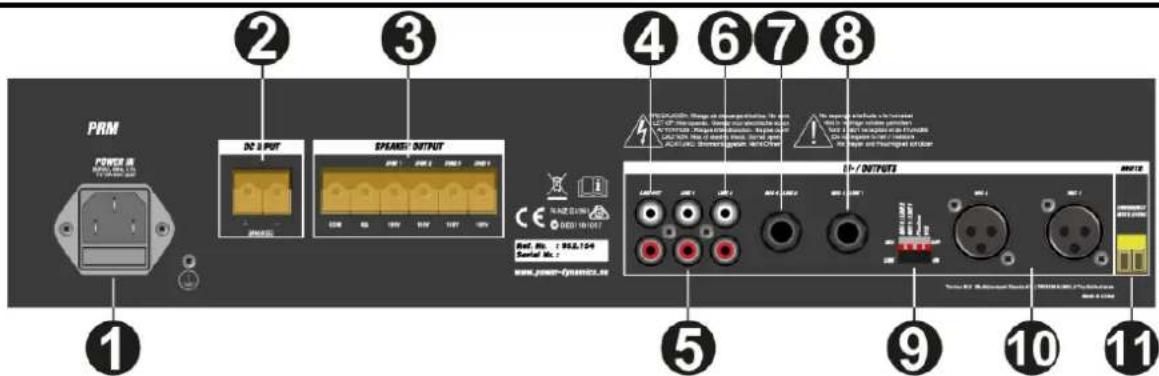

1. AC EINGANG UND SICHERUNG: um das mitgelieferte Netzkabel anzuschließen (oben). Anweisungen zum Austausch der Sicherung (unten) finden Sie unter "SICHERUNGSWECHSEL".
2. BATTERIEEINGANG 24V DC: An diesen Stecker muss die Hauptgleichstromversorgung (24V) angeschlossen werden. Dies ist eine Standby-Stromversorgung zum Anschluss einer 24V-Batterie.
3. LAUTSPRECHERAUSGANG: Diese Anschlüsse ermöglichen den Anschluss von Lautsprechern.
4. RCA AUSGANG: An diese Buchsen können weitere Verstärker angeschlossen werden.
5. LINE 4 RCA EINGANG: RCA-Klinkeneingang zum Anschluss von Audiogeräten mit Line-Pegel-Ausgang.
6. LINE 3 RCA EINGANG: RCA-Klinkeneingang zum Anschluss von Audiogeräten mit Line-Pegel-Ausgang.
7. MIC 4/LINE 2 EINGANG: 6,3mm Klinkenbuchsen zum Anschluss von Audiogeräten mit Line-Pegel-Äusgang und Mikrofonen.
8. MIC 3/LINE 1 EINGANG: 6,3mm Klinkenbuchsen zum Anschluss von Audiogeräten mit Line-Pegel-Ausgang und Mikrofonen.
9. DIPSWITCH: Schalter zur Auswahl des gewünschten Eingangskanals, der Phantomspannung- und Vox-Einstellungen.

SCHALTER	FUNKTION	EIN	AUS
Schalter 1	MIC 4/LINE 2 Auswahl	Line 2	MIC 4
Schalter 2	MIC 3/LINE 1 Auswahl	Line 1	MIC 3
Schalter 3	Phantomspannung	EIN	AUS
Schalter 4	Vox	EIN	AUS

1. MIKROFONEINGANGË: XLR-Eingangsbuchse zum Anschluss von Mikrofon(en).

2. NOTFALL-STUMMSCHALTUNG: Die Verstärker der PRM-Serie sind mit einem Anschluss für eine 24V-Mute-Funktion ausgestattet. Der Kontakt kann an eine Alarmzentrale mit einem 24V-Ausgang angeschlossen werden. Wenn der Alarm ausgelöst wird, schaltet der Verstärker alle Kanäle stumm, mit Ausnahme von MIC-1, das zum Zweck der Notfallbenachrichtigung aktiv bleibt.

ANSCHLUSS AN BT

1. Aktivieren Sie die BT-Funktion auf Ihrem Gerät (Mobiltelefon, Tablet etc.), die Sie abspielen möchten. Siehe Bedienungsanleitung für dieses Gerät.
2. Drücken Sie die Taste "MODE" und aktivieren Sie die BT-Funktion.
3. Suchen Sie auf Ihrem BT-Gerät nach "PRM-AMPLIFIER" und stellen Sie die Verbindung her.

Wenn Sie nach einem Passwort gefragt werden, geben Sie "0000" ein.

Hinweis: Das BT hat eine Reichweite von etwa 10 Metern ohne jede Barriere.

100V LINE SYSTEEM

Um ein 100-V-System zu erstellen, verbinden die Verstärker an den ersten Lautsprechern im System doppelt isolierte Lautsprecherkabel mit ausreichend Leistungskapazität haben, um das Signal zu verarbeiten.

Verbinden Sie den „100 V“ Ausgangsanschluß mit dem positiven (+) Anschluß des Lautsprechers und dem „COM“ Ausgangs mit dem negativen (-) Anschluss des Lautsprechers. Schließen Sie alle anderen Lautsprechers an den ersten Lautsprecher parallel mit den positiven Anschlüssen und verbinden sie miteinander, und alle negativen Anschlüsse miteinander verbunden sind wie unten gezeigt.

Ein 100V-Lautsprechersystem kann aus vielen miteinander verbundenen Lautsprechern bestehen. Der entscheidende Faktor für wie viele Lautsprecher können auf einem einzigen Verstärker verwendet werden, ist die Leistung. Für die meisten Zwecke ist es ratsam, so viele Lautsprecher wie nötig mit einer kombinierten Leistung von nicht mehr als 90% der Ausgangsleistung des Verstärkers zu verbinden.

Der Anschluss eines 100-V-Lautsprecher sind mit einem Transformator verbunden und in einigen Fällen kann dieser Transformator für unterschiedliche Kräfte eingestellt werden. Durch Einstellen der Lautsprecher so die Leistung in Watt (und Ausgangsvolumen) jeden Lautsprechers in dem System eingestellt werden, um die idealen Gesamtvermögen des System Verstärker zu erzielen.
