Dustbuster DV9610N - Handstofzuiger BLACK & DECKER - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze handstofzuiger
Merk	Black & Decker
Model	Dustbuster DV9610N
Nominale spanning	9,6 V DC
Accutype	NiMH (nikkel-metaalhydride)
Gewicht	1,26 kg
Lader	BA140020D / VA140020D (230 V, 200 mA)
Laadtijd	Ongeveer 16 uur (eerste lading: 24 uur)
Autonomie	Niet gespecificeerd, voor intermitterend huishoudelijk gebruik
Capaciteit van de stofbak	Niet gespecificeerd, transparante verwijderbare stofbak
Filter	Herbruikbaar wasbaar filter, referentie VF110FC-XJ
Filtervervangingsfrequentie	Elke 6 tot 9 maanden of bij slijtage
Inbegrepen accessoires	Ingebouwde borstel, ingebouwde vlakke zuigmond
Laadstation	Ja, inbegrepen
Gebruik	Kleine droge schoonmaakklusjes, uitsluitend voor huishoudelijk gebruik
Veiligheid	Dubbele isolatie, oververhittingsbeveiliging van de lader
Onderhoud	Regelmatig reinigen van filter en stofbak met zeepwater

Veelgestelde vragen - Dustbuster DV9610N BLACK & DECKER

Hoe laad ik de Dustbuster DV9610N-stofzuiger op?

Plaats het apparaat op het laadstation dat op het stopcontact is aangesloten. Het laadlampje knippert. Laat minimaal 16 uur opladen voor een volledige lading. De eerste lading moet 24 uur duren.

Kan ik de stofzuiger gebruiken om vloeistoffen op te zuigen?

Nee, het apparaat is alleen ontworpen voor kleine droge schoonmaakklusjes. Zuig nooit vloeistoffen, brandbare materialen of hete as op.

Hoe maak ik het filter van mijn Dustbuster schoon?

Verwijder de stofbak en dan het filter. Was het met warm zeepwater, spoel het af en laat het volledig drogen voordat u het terugplaatst. Gebruik het apparaat nooit zonder filter.

Hoe vaak moet ik het filter vervangen?

Het filter moet elke 6 tot 9 maanden worden vervangen, of eerder als het versleten of beschadigd is. Het vervangingsfilter voor dit model is referentie VF110FC-XJ.

Hoe leeg ik de stofbak?

Druk op de ontgrendelknop van de stofbak, verwijder de bak, leeg hem boven een prullenbak. Voor een grondigere reiniging kunt u de bak met zeepwater wassen.

Wat moet ik doen als de stofzuiger niet aangaat?

Controleer of de batterij is opgeladen en of de aan/uit-knop in stand I staat. Als het probleem aanhoudt, neem dan contact op met een erkende Black & Decker reparateur.

Kan de stofzuiger permanent aangesloten blijven?

Ja, het apparaat kan zonder risico continu op het laadstation blijven. De lader is ontworpen voor onderhoudslading.

Hoe gebruik ik de ingebouwde borstel en de vlakke zuigmond?

Voor de ingebouwde borstel: laat deze zakken aan het uiteinde van de stofopvangbak. Voor de vlakke zuigmond: trek deze uit tot hij vastklikt. Om hem in te trekken, drukt u op het daarvoor bestemde gebied en duwt u hem terug.

Wat is de bedrijfsspanning?

De stofzuiger werkt op een NiMH-accu van 9,6 V.

Waar kan ik reserveonderdelen vinden of mijn apparaat laten repareren?

Raadpleeg de lijst met erkende reparateurs op de website www.2helpU.com of neem contact op met het Black & Decker-kantoor. Voor filters gebruikt u referentie VF110FC-XJ.

GEBRUIKSAANWIJZING Dustbuster DV9610N BLACK & DECKER

Deze Black & Decker Dustbuster® is ontworpen als handstofzuiger voor lichte, droge stofzuigwerkzaamheden. Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik.

Veiligheidsinstructies

Waarschuwing! Lees alle veiligheidswaarschuwingen en alle instructies. Wanner de volgende waarschuwingen en voorschriften Niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Waarschuwing! Bij apparaten voor gebruik op accu's要去en bepaalde elementaire voorzorgsmaatregelen, waaronder de navolgende, alttijd in acht worden genomen om het gevaar voor brand, lekkende accu's, persoonlijk letsel en materiele schade tot een minimum te beperken.

Lees deze handleiding zorgvuldig door voordat u het apparaat in gebruik neemt.
In deze handleiding worden ingegaan op het beoogde gebruik. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel leiden.
Bewaar deze handleiding zorgvuldig zodat u deze.altijd nog eens kunt raadplegen.

Gebruik van het apparatus

Gebruik het apparaat nooit voor het opzuigen van vloeist-offen of materialen die vlam hunnen vatten.
Gebruik het apparaat Niet in de buurt van water.
Dompel het apparaat Niet onder in water.
Trek de oplader nooit aan het snoer uit het stopcontact. Houd de oplader uit de buurt van warmtebronnen, olie en scherpe randen.
Dit apparaat mag nicht zonder supervisie doorjonge of lichamelijk zwakke mensen worden gebruikt. Houd toezicht op kinderen om ervoor te zorgen dat zich Niet met het apparaat gaan spelen.

Na gebruik

Neem de lader uit het stopcontact voordat u de lader of laadhouser schoonmaakt.
Bewaar de machine na gebruik op een droge plaats.
Zorg dat het bewaarde apparaat Niet toegankelijk is voor kinderen.

Inspectie en reparations

Controller het apparaat voor gebruik op beschadigingen en defecten. Controller het vooral op gebroken onderden, schade aan de schakelaars en andere omstandigheden die de werkung ervan hunnen beinvoeden.
Gebruik het apparaat Niet in geval van een of meer beschadigde of defecte onderdelen.
Laat beschadigde of defekte onderdelen door een van onze servicecentra repareren of verrangen.
Controller het snoer van de lader regelmatig op beschadigingen. Vervang de lader als het snoer beschadigd of defect is.
Probeer nooit andere onderdelen te verwijderen of te verrangen dan in deze handleiding zich vermeld.

Aanvullende veiligheidsinstructies - accu's en laders

Accu's

Probeer accu's Niet te openen, om welke reden ook.
Stel de accu Niet bloot aan water.
Stel de accu Niet bloat aan ditte.
Bewaar de accu Niet op locaties met temperatures die hoger zich dan 40^
Laad de accu alleen op bij een omgevingstemperatuur tussen 10 en 40^
Gebruik alleen de lader die bij het gereedschap/apparaat is geleverd. Het gebruik van de verkeerde lader kan resulteren in een elektrische schok of oververhitting van de accu.
Gooi lege accu's weg volgens de instructies in het gedeelte "Milieu".
De accubehuizing mag nicht worden beschadigd of verrormd door er gaten in te latenten komen of ertegen aan te stoten, aangezien dit kan leiden tot letsel of brand.
Laad beschadigde accu's Niet op.
Onder extreme omstandigheden konnen accu's lekkages vertonen. Wanner de accu nat of vochtig is, veegt u de vloeistof voorzichtig af met een doek. Vermijd huidcontact.
Bij huid- of oogcontact volgt u de onderstaande instru-ties.

Waarschuwing! De accuvloeistof kan lichamelijk letsel of schade aan eigendommen veroorzaken. Bij huidcontact moet u de vloeistof direct afspoelen met water. Raadpleeg uw huisarts als er rode vlekken ontstaan of bij een pijnlijke of geirriteerde huid. Bij oogcontact moet u de vloeistof direct afspoelen met water en uw huisarts raadplegen.

Laders

De lader is ontworpen voor een specifieke spanning. Controller alsijd of de netspanning overeenkomt met de waarde op het typeplaatje.

Waarschuwing! Probeer de lader nooit te verrangen door een normale netstekker.

Gebruik de lader van Black & Decker alleen voor de accu in het gereedschap/apparaat waar bij de lader is bijgeleverd. Andere accu's hunnen exploderen met letsel en materiaèle schade als gevolg.
Niet-laadbare accu's mogen nooit worden opgeladen.
Als het netsnoer is beschadigd, moet dit worden verrangen door de fabrikant of een Black & Decker-servicecentrum om gezaren te voorkomen.
Stel de lader Niet bloot aan water.
Open de lader nicht.
Prik nooit met een scherp voorwerp in de lader.
Laad het apparaat/het gereedschap/de accu in een goed geventileerde locatie op.

Veiligheid van anderen

Dit apparaat mag Niet worden gebruikt door Personen (waaronder kinderen) met een lichamelijke of geestelijkbeperking of die geen ervaring met of kennis van dit apparaat hebben, tenzij ze onder toezicht staan of instructieskrijgen wat betreft het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veriligheid.
Houd toezicht op kinderen om ervoor te zorgen dat zich nicht met het apparaat gaan spelen.

Overige risico's

Er können zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien nicht in de bijgevoegdeveiligheidswaarschuwingen worden vermeld. Deze risico'skunnen zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz.

Zelfs als de veriligeidsvoorschriften in acht worden genommen en de veriligeidsvoorzieningen worden geimplementeerd, können bepaalde risico's Niet worden vermeden. Deze omvatten:

Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
Verwondingen die worden vorooraakt bij het verragen van onderdelen, bladen of accessoires.
Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te階段en.
Gehoorbeschadiging.
Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap wordenveroorzaakt (bijvoorbeeldijdens het werken methout, vooral eiken, beuken en MDF.)

De lader is ontworpen voor een specifieke spanning. Controller altijd of de netspanning overeenkomt met de waarde op het typeplaatje. Probeer de lader nooit te verrangen door een normale netstekker.

Symbolen op de lader

Lees deze handleiding zorgvuldig door voordat u het apparaat in gebruik neemt.

gereedschap is dubbel geisoleerd. Een aardaansluiting is waarom Nietoodzakelijk. Controleer altid of de netspanning overeenkomt met de waarde op het typeplaatje.

Scheidingtransformator met kortsluitingsbeveiliging. De netspanning is elektrisch van de transformatoruitgang geschienen.

De lader worden automatisch uitgeschakeld als de omgevingstemperatuur te ver oploopt. Hierdoor za de lader onbruikbaar worden. Neem de lader in dat geval uit het stopcontact en LAST们都 een erkend servicecentrum repareren.

De laadhouder is uitsluitend bestemd voor gebruik binnenshuis.

Onderdelen

Dit gereedschap kan de volgende onderdelen bevatten:

1. Aan-/uitschakelaar
2. Ontgrendelingsknop stofcompartment
3. Oplaadlampje
4. Aansluiting voor lader (uitsluitend DV9610AN & DV7210NWH)
5. Stofcompartment
6. Zuigbuis
7. Lader

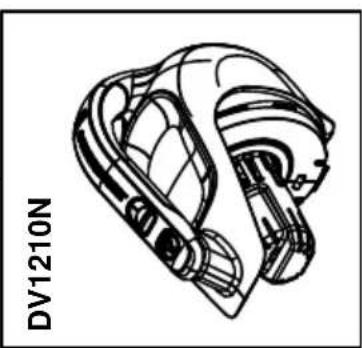

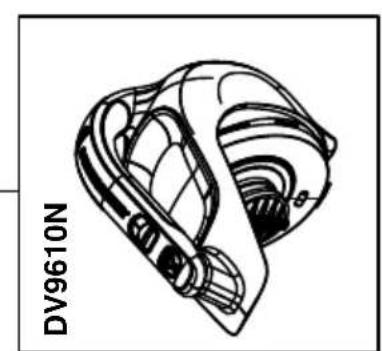

8. Laadhouder (alleen DV4810N, DV6010N, DV7210N, DV9610N en DV1210N)

Montage

Hulpstukken (fig. A, B & C)

Bij deze modellen worden möglichk een of meer van de volgende hulpstukken meegeleverd:

Een borstelhulpstuk (9) voor meubilair en trappen.
Een geintegreerd borstelhulpstuk (10) voor meubilair en trappen.
Een geintegreerde spleetzuiger (11) voor smalle kieren.

Het borstelhulpstuk aanbrengen (fig. A). (Alleen DV7210N & DV7210NWH.)

Plaats het hulpstuk in de voorzijde van het apparaat. Zorg ervoor dat het hulpstuk goed is bevestigd.

Het geintegreerde borstelhulpstuk (fig. B). (Alleen DV9610N en DV1210N.)

Draai het borstelhulpstuk (10) aan het uiteinde van de zuigbuis maar beneden.

De geintegreerde spleetzuiger (fig. C). (Alleen DV9610N en DV1210N.)

Schuif de spreetzuiger (11) waar buiten door eraan te trekken totdat deze vastklikt.
De spleetzuiger (11) kan worden ingeschoven door op (12) te drukken en de spleetzuiger (11) in de zuigbuis (6) terug te schuiven.

Gebruik van het gereedschap

Laad de accu voor het eerste gebruik gedurende ten minste 24 uur op.
Plaats het apparaat op de laadhouser als dit nicht worden gebruikt. Laadhouser (alleen DV4810N, DV6010N, DV7210N, DV9610N en DV1210N)

De accu laden (fig. D en E)

Zorg ervoor dat het apparaat uitgeschakeld is. De accu worden Niet opgeladen als de aan/uit-schakelaar in de aanstand staat.
Plaats de stekker van de lader (7) in de aansluiting voor de lader (4) van het apparaat (fig. D). (Alleen DV9610AN & DV7210NWH.)
Plaats het apparaat zoals weergegeven op de laadhouser (8) (fig. E). Laadhouser (alleen DV4810N, DV6010N, DV7210N, DV9610N en DV1210N)
Steek de stekker van de lader in het stopcontact. Schakel zonodig de netspanning in. De oplaadindicator (3) gaat branden.
Laat het apparaat ten minste 16 uur opladen.

Tijdens het opladen kan de lader warm worden. Dit is normal aan wijst Niet op een probleem. Het apparaat kan voor onbepaaldeijd met de lader verbonden blijven. De oplaadindicator (3) blijdt branden zo lang het apparaat zich op de laadhouser bevindt en de lader op het stopcontact is aangesloten.

Waarschuwing! Laad de accu Niet op bij omgevingstempoaturen onder 4^ of boven 40^ .

In- en uitschakelen (fig. F)

Schuif de aan/uit-schakelaar (1) in stand 1 om het apparaat in te schakelen.
Schakel het apparaat UIT door de aan/uit-schakelaar (1) terug te schuiven maar de stand 0.

De zuigbuis draaien (fig. G) (alleen DV9610N & DV1210N)

De zuigmond kan worden gedraaid zodate deze beter smalle stukken kan bereiken.

Druk op de draaiontgrendeling (14).
Draai het mondstukaar links of rechts totdat het vastklikt.

Zuigkracht optimaal houden

Voor een optimale zuigkracht要去en de filtersijdens het gebruik regelmatig worden gereinigd.

Het apparaat legen en reinigen.

Het stofcompartment legen (fig. H).

Druk op de ontgrendeling (13) en trek de zuigbuis (6) eraf.
Leeg de inhoud van het stofcompartment.
U kunt de zuigbuis terugplaatsen door deze vast te klikken op het handvat.

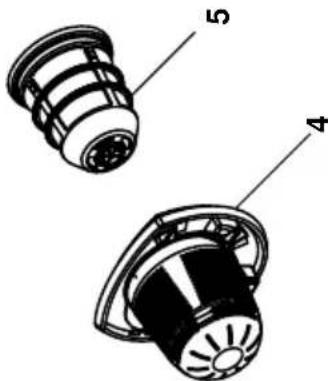

Stofcompartment en filters verwijderen (fig. I, J, K en L)

Waarschuwing! De filters zijn herbruikbaar en要去en regelmatig worden gereinigd.

Druk op de ontgrendeling (2) en trek het stofcompartiment (5) eraf.
Houd het stofcompartiment boven een vuilnisbak of goosteen en trek het filter (15) maar buiten om het stofcomparti-ment te legen.
U kunt het stofcompartiment terugplaatsen door het vast te klikken op het handvat.

Waarschuwing! Gebruik het apparaat nooit zonder de filters. Het apparaat werkt alleen optimaal bij schone filters.

Voorfilter (fig. K) (DV6010N, DV7210N & DV7210N-WH)

Het filter en het voorfilter konnen worden geschaden voor grondigere reiniging.

Draai het voorfilter (16) met de klok mee en haal het uit het filter (15).

Snel reinigbaar filter (fig. L) (DV9610N en DV1210N)

Til het handvat voor reiniging van het filter eruit (19).
Houd de behuizing van het snel reinigbare filter (17) vast en draai aan het handvat voor reiniging van het filter (18) om het filter snel te reinigen (18).
Trek het filter (18)uit de behuizing van het snel reinigbare filter (17) voor een grondigere reiniging.

De stofcompartimenten en filters reinigen

De stofcompartimenten en filters kuren worden gewassen met warm water met een beetje zeep.
Zorg ervoor dat de filters en het stofcompartment droog zijn voordat u deleze terugplaatst.

Filters verrangen

De filters moeten om de 6 à 9 maanden of bij tussentijdse slijtages of beschadiging worden verrangen.

Vervangende filters zijn verkrijgbaar via uw Black & Decker-leverancier:

Voor de modellen: DV4810N, DV6010N, DV7210N &

DV7210NWH gekrukt u het filter met onderdeelnummer VF110-XJ

Voor de modellen: DV9610N en DV1210N gekrukt u het filter met onderdeelnummer VF110FC-XJ

Onderhoud

Uw Black & Decker-gereedschap/-apparaat (met nets- noer/snoerloos) is ontworpen om gedurende langereijd te functioneren met een minimum aan onderhoud. U kunt het gereedschapaar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatin schoonmaakt.

Waarschuwing! Doe aktijd het volgende voordat u onderhouds- of reinigingswerkzaamheden aan het gereedschap (met snoer/snoerloos)uitvoert.

Schakel het gereedschap/apparaat uit en trek de stekker uit het stopcontact.
Als het gereedschap/apparaat een afzonderlijke accu hebft, schakelt u het gereedschap/apparaat uit en haalt u de accu eruit.
Als de accu is ingebouwd, laut u deze volledig ontladen. Schakel dan het apparaat UIT.
Neem de lader uit het stopcontact voordat u deze schoonmaakt. Naast regelmatige reiniging vereist de lader geen onderhoud.
Reinig regelmatig de ventilatieopeningen van het gereed-schap/apparaat/lader met een zachtbe borstel of droge doek.
Reinig de behuizing van de motor regelmatig met een vochtige doek. Gebruik geen schuur- of oplosmiddel.

Milieu

Apare inzameling. Dit product mag nicht met normalaal huishoudelijk afval worden weggegoid.

Mocht u op een dag constateren dat het Black & Decker-product aan verranging toe is of dat u het apparaat Niet meer nodig hebt, gooi het product dan Niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

escheiden inzameling van gebruekte producten en verpakkingsmaterialen maakt het möglichk materialien te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuuervuiling en dringt de vraag maar grondstoffen terug.

Plaatselijke verordeningen können voorzien in gescheden in Zameling van huishoudelijkste elektrische producten via gemeentelijk stortplaatsen of via de leverancier bij wie u een新产品 aanschaft.

Black & Decker biedt de mogelijkheid tot het recyclen van afgedankte Black & Decker-producten. Om gebruik te make n van deze service, dient u het product maar een van onsze servicecentra te sturen, die de inzameling voor ons verzorgen.

U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op dechterzijde van deze handleiding. U kunt ook een lijst van once servicecentra en meer informatie m.b.t. once klantenservice vinden op het volgende internetadres: www.2helpU.com

Accu

Als u het product zich wilt afvoeren, moet u de accu op de hierna beschreiben wijze verwijderen en conform de geldende voorschriften afvoeren.

Laat het apparaat werken tot de motor stopt om de accu te ontlagen.
Druk op de ontgrendelingsknop (2) en verwijder het stofcompartment (5).
Verwijder de zeven schroeven waarmee de behuizing van het apparatus vastzit.
Til de klep van de behuizing uit het apparaat.
Ontkoppel alle stroomverbindingen van de accu.
Verwijder de accu.
Plaats de accu in een geschikte verpakking om ervoor te zorgen dat er geen kortsluiting:tussen de polen kan ontstaan.
Breng de accu waar het servicecentrum of een inzamel-locatie in uw woonplaats.

Plaats een verwijderde accu Niet meertering in het apparaat.

Technische gegevens

		DV4810N (H1)	DV6010N (H1)	DV7210N (H1)
Spanning V	dc	4,8 6,2 7,2
Accu	Type	NiMH NiMH NiH
Gewicht kg		1,03 1,09 1,13
Lader		BA090020D VA090020D	BA100015D VA100015D	BA110020D VA110020D
Ingangs- spanning	Vac	230 230 230
Uitgangs- spanning	Vac	9 10 11
Laadstroom mA		200 150 200
Oplaadtijd bij benadering	uur	16 16 16
Gewicht kg 0,17	0,17 0,17

		DV7210NWH (H1)	DV9610AN (H1) DV9610N (H1)	DV1210N (H1)
Spanning V	dc	7.2 9,6 12
Accu	Type	NIMH NIMH NIMH
Gewicht kg		1.13 1,26 1,4
Lader		BA110020D VA110020D	BA140020D VA140020D	CHA002014G CHA002014B
Ingangs- spanning	Vac	230 230 120 - 240
Uitgangs- spanning		11Vac	14Vdc	7,2 - 24Vdc
Laadstroom mA		200 200 85
Oplaadtijd bij benadering	uur	16 16 28
Gewicht kg 0.17	0,22 0,07

Garantie

Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijk rechten en beperken dezeniet. De garantie geldt in de lidstates van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materiaaal- of constructiefouten, dan garanderen wij de kosteloze verwanging van defecte onderdelen, de reparatie van het product of de verwanging van het product, tenzij:

Het product is gezruikt voor handelsdoelseinden, professionele toepassingen of verhuurdoelseinden.
Het product onoordeelkundig is gebruikt.
Het product is beschadigd door invloeden van buitenaf of door een onceval.
Reparations zijn uitgevoerd door anderen dan once servicicecentra of Black & Decker-personeel.

Om een beroep te doen op de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onsese Servicecentra. U kurz het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op dechterzijde van deze handleiding. U kurz ook een lijst van onsze servicecentra en meer informatie m.b.t. once klantenservice vinden op het volgende internetadres: www.2helpU.com

Meld u aan op once website www.blackanddecker.nl om te worden geinformeer overd十几年e producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en once producten vindt u op www.blackanddecker.nl.

Uso especialico

Solo estar disponible las pezas listadas
So se encontrar disponible as pecas list
Gedeeltelijk ondersteuning - alleen de getoonde onderdelen
zijn beschikbaar

1

3

ENGLISH

U kurz uw product online registrieren op www.blackanddecker.nl/productregistration of u kurz uw voornaam, achtermaam en productcode opsturen maar Black & Decker in uw land.

ESPANOL
