Producttype	Autoradio cassettenspeler
Merk	Sony
Model	XR-L210
Afmetingen (B × H × D)	Ongeveer 178 × 50 × 176 mm
Gewicht	Ongeveer 1,2 kg
Voeding	Auto-accu 12 V DC (negatieve massa)
Max. uitgangsvermogen	45 W × 4 (bij 4 ohm)
Luidsprekerimpedantie	4 - 8 ohm
Radiofrequentiebereik	FM : 87,5 - 108,0 MHz / AM : 531 - 1.602 kHz / LW : 153 - 279 kHz
RDS-functies	AF, TA, PTY, CT, REG, EON
Cassettespeler	Weergave, snel vooruit, terugspoelen, ATA, richtingswissel
Radiozendergeheugen	18 FM (6 × 3 banden) + 6 AM + 6 LW = 30 zenders
Toonregeling	Laag ±9 dB bij 100 Hz, Hoog ±9 dB bij 10 kHz
D-Bass (basversterking)	3 instelbare niveaus
Voorkeursinstellingen (MBP)	2 voorinstellingen voor balans en equalizer
Aansluitingen	Luidsprekeruitgangen, elektrische antenne-aansluiting, telefoon-demping ingang
Meegeleverde accessoires	Montage-/aansluitonderdelen, etui voor frontpaneel
Onderhoud	Connectoren reinigen met alcohol, zekering 10 A vervangen
Repareerbaarheid	Demonteren mogelijk met meegeleverd gereedschap; raadpleeg Sony-dealer bij problemen
Veiligheid	Afneembaar frontpaneel antidiefstal, alarm als front niet verwijderd, ATT voor telefoon

Veelgestelde vragen - XR-L210 SONY

Hoe stel ik de klok in op de Sony XR-L210?

Houd DSPL 2 seconden ingedrukt tot de uren knipperen. Gebruik de volume-knop om het uur in te stellen, dan de minuten. De klok werkt op 24-uursbasis.

Wat moet ik doen als er geen geluid uit de luidsprekers komt?

Controleer of de ATT-functie (demping) niet is ingeschakeld. Als u een 2-luidsprekersysteem gebruikt, stel dan de balans voor-achter (FAD) in op de middenstand. Verhoog het volume met de +-knop.

Hoe sla ik automatisch radiostations op?

Selecteer de band (FM/AM/LW) met MODE, druk dan 2 seconden op SENS (BTM). Het apparaat slaat de 6 sterkste stations op in frequentievolgorde.

De cassette klinkt vervormd, wat moet ik doen?

De afspeelkop is waarschijnlijk vuil. Reinig deze met een in de handel verkrijgbare droge reinigingscassette. Vermijd cassettes langer dan 90 minuten.

Hoe activeer ik verkeersinformatie (TA)?

Druk op TA tot TA-ON wordt weergegeven. Het apparaat zoekt naar een zender die verkeersinfo uitzendt. Het volume van de berichten kan worden vooringesteld door TA 2 seconden ingedrukt te houden.

Het geluid is zwak op FM, hoe verbeter ik de ontvangst?

Schakel de MONO-modus in door herhaaldelijk op SENS te drukken tot MONO-ON verschijnt. Als lokale zoekfunctie is ingeschakeld, schakel deze uit (LOCAL-OFF) om zwakkere stations te ontvangen.

Hoe verwijder ik het frontpaneel van de autoradio?

Druk eerst op OFF, daarna op RELEASE. Schuif het frontpaneel naar links en trek het naar u toe. Bewaar het in het meegeleverde etui. Stel het niet bloot aan hitte of vocht.

Wat moet ik doen als het display leeg is?

Verwijder het frontpaneel en reinig de connectoren met een wattenstaafje gedrenkt in alcohol. Zorg ervoor dat het frontpaneel goed vastklikt door het tot een klik aan te drukken.

Hoe reset ik het apparaat?

Verwijder het frontpaneel en druk met een balpen op de RESET-knop (achter het frontpaneel). Hiermee worden de klok en de voorinstellingen gewist.

Kan ik een CD- of MD-wisselaar aansluiten?

Ja, via de BUS-kabel (optioneel). Gebruik de SOURCE-toets om CD/MD te selecteren en MODE om het apparaat te kiezen. Herhaalde en willekeurige weergave zijn beschikbaar.

GEBRUIKSAANWIJZING XR-L210 SONY

Gebruiksaanwijzing ____ NL

Wichtig!

Zie voor het monteren en aansluiten van het apparaat de bijgeleverde handleiding "Installatie en aansluitingen".

XR-CA300 XR-L200

XR-CA310 XR-L210

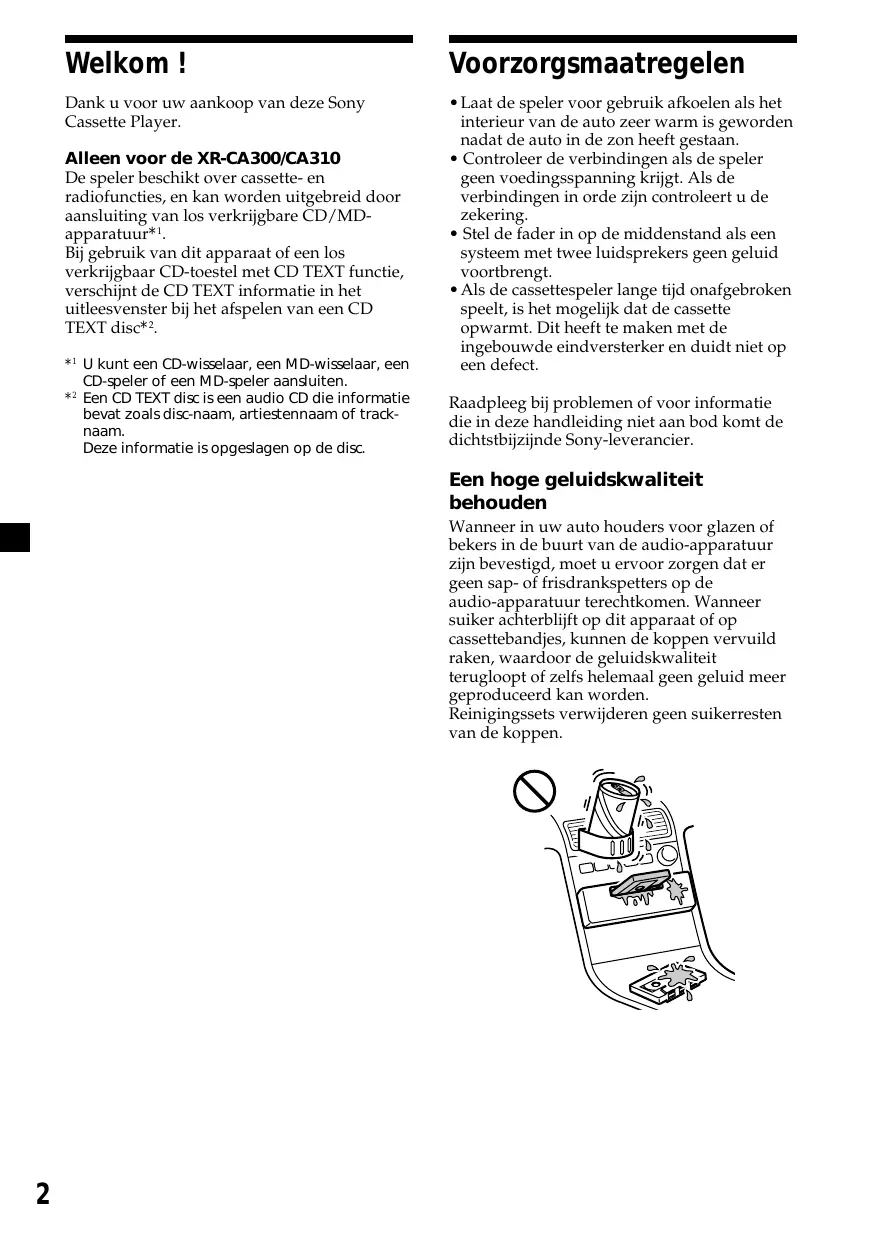

Welcome !

Dank u voor uw aankoop van deze Sony Cassette Player.

Alleen voor de XR-CA300/CA310

De speler beschikt over cassette- en radiofuncties, en kan worden uitgebreid door aansluiting van los verkrijgbare CD/MD-apparatuur*1.

Bij gebruik van dit apparaat of een los verkrijgbaar CD-toestel met CD TEXT functie, verschijnt de CD TEXT informatie in het uitleesvenster bij het afspelen van een CD TEXT disc*2.

*1 U kunt een CD-wisselaar, een MD-wisselaar, een CD-speler of een MD-speler aansluiten.
*2 Een CD TEXT disc is een audio CD die informatie bevat zoals disc-naam, artiestennaam of track-naam.

Deze informatie is opgeslagen op de disc.

Voorzorgsmaatregelen

• Laat de speler voor gebruik afkoelen als het interieur van de auto zeer warm is geworden nadat de auto in de zon heeft gestaan.
• Controleer de verbindingen als de speler geen voedingsspanning krijgt. Als de verbindingen in orde zijn controleert u de zekering.
• Stel de fader in op de middenstand als een systeem met twee luidsprekers geen geluid voortbrengt.
• Als de cassettespeler lange tijd onafgebroken speelt, is het mogelijk dat de cassette opwarmt. Dit heeft te maken met de ingebouwde eindversterker en duidt niet op een defect.

Raadpleeg bij problemen of voor informatie die in deze handleiding niet aan bod komt de dichtstbijzijnde Sony-leverancier.

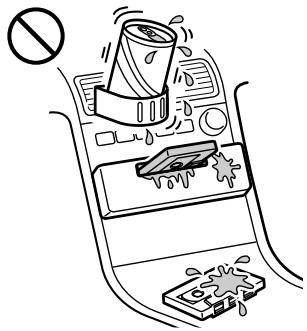

Een hoge geluidskwaliteit behouden

Wanneer in uw auto houders voor glazen of bekers in de buurt van de audio-apparatuur zijn bevestigd, moet u ervoor zorgen dat er geen sap- of frisdrankspetters op de audio-apparatuur terechtkomen. Wanneer suiker achterblijft op dit apparaat of op cassettebandjes, kunnen de koppen vervuild raken, waardoor de geluidskwaliteit terugloopt of zelfs helemaal geen geluid meer geproduceerd kan worden.

Reinigingssets verwijderen geen suikerresten van de koppen.

Zorg dragen voor cassettes

• Raak de zijde van de cassette met de band niet aan. Vuil of stof belemmeren de juiste werking van de koppen.
• Houd ter voorkoming van storing of het wissen van de band cassettes op afstand van apparatuur met ingebouwde magneten, zoals luidsprekers en versterkers.
• Stel cassettes niet bloot aan direct zonlicht, extreme koude of vocht.
• Wanneer de band niet strak is opgewonden, kan deze vastraken in het apparaat. Voordat u de band in de speler plaatst, kunt u deze even strak opwinden, bijvoorbeeld met een potlood.

- Verbogen cassettes en losse etiketten kunnen problemen veroorzaken bij het plaatsen of uitnemen van cassettes. Verwijder of vervang losse etiketten.

- Tijdens het afspelen van een cassette kan het geluid vervormd zijn. De kop dient om de 50 gebruiksuren te worden gereinigd.

Cassettes langer dan 90 minuten

Het gebruik van cassettes van meer dan 90 minuten wordt afgeraden, tenzij voor langdurige ononderbroken weergave. De band van dergelijke cassettes met lange speelduur is erg dun en wordt makkelijk uitgerekt. Door frequent afspelen en stoppen van deze cassettes kan de band in het mechanisme verstrikt raken.

120 90

Inhoud

De Speler

Plaats van de bedieningsorganen 5

Aan de slag

Instellingen wissen 6

Het frontpaneel verwijderen 6

De klok instellen 7

Cassettespeler

Een cassette beluisteren 7

Radio-ontvangst tijdens snel vooruit of achteruit spoelen — Automatic Tuner Activation (ATA) ..... 8

Radio

Stations automatisch opslaan — Best Tuning Memory (BTM) .... 8

Uitsluitend bepaalde stations vastleggen ...... 9

Ontvangst van de opgeslagen stations ..... 9

RDS

Overzicht van de RDS-functie 10

De naam van het station weergeven ...... 10

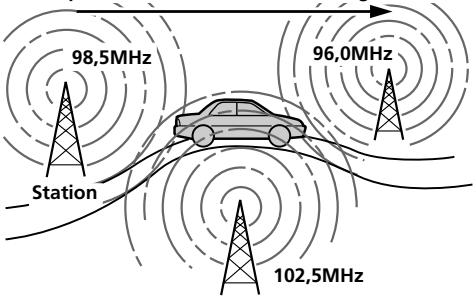

Automatisch opnieuw afstemmen op eenzelfde programma — Alternatieve Frequenties (AF) ...... 10

Luisteren naar verkeersinformatie 12

De RDS-stations instellen met de AF- en TA-gegevens 13

Een station zoeken aan de hand van het programmatype 13

De klok automatisch instellen 14

Andere functies

De geluidskenmerken aanpassen 15

Het geluid dempen 15

De instellingen voor het geluid en het uitleesvenster wijzigen.... 15

Voor een krachtiger bass-geluid — D-bass .... 16

De geluidsstand kiezen — “Mijn beste geluidsstand” .... 16

Met uitbreidingsapparatuur

CD/MD-apparatuur

(Alleen voor de XR-CA300/CA310)

Een CD of MD afspelen 17

Tracks herhaald afspelen — Repeat play .... 18

Tracks in willekeurige volgorde afspelen — Shuffle play .... 18

Aanvullende informatie

Onderhoud 19

Verwijderen van het gehele apparaat ...... 20

Specificaties 21

Problemen oplossen 22

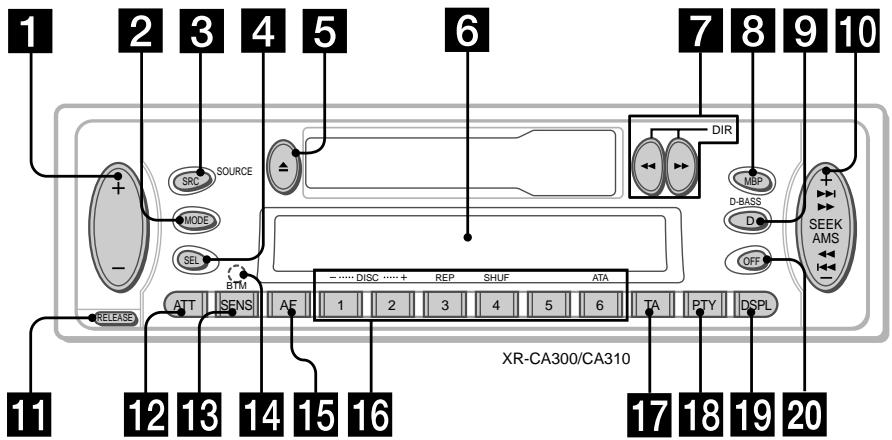

Plaats van de bedieningsorganen

1 2 3 4 5 6 7 8 9 10 SOURCE SRC MODE SEL BTM ATT SENS AE DISC ....+ REP SHUF ATA TA PTY DSPL SEEK AMS OFF 11 12 13 14 15 16 XR-CA300/CA310 17 18 19 20

Zie de aangegeven pagina's voor meer informatie.

1 Volumeregelknop +/- 7
2 MODE keuzetoets

Tijdens radio-ontvangst: afstemband kiezen 8, 9

Tijdens CD/MD-weergave*: CD/MD-toestel kiezen 17

3 XR-CA300/CA310:

SOURCE toets (TUNER/CD/MD) 8, 9, 17

XR-L200/L210:

TUNER toets 8, 9

4 SEL (keuze) toets 7, 14, 15, 16, 17
5 ≠ (uitwerp) toets 7, 8, 9, 17
6 Uitleesvenster
7 ◀◀/▶▶ (snelspoel)/DIR

(bandlooprichtingomschakeling) toetsen 7, 8

8 MBP (Mijn beste geluidsstand) toets 16
9 D-BASS toets 16
10 SEEK/AMS +/- toets 9, 11, 14, 18

Zoeken 9

Automatic Music Sensor* 18

Handmatig zoeken* 18

11 RELEASE (frontpaneel verwijderen) toets 6, 19
12 ATT (verzwakking) toets 15
13 SENS/BTM toets 8, 9, 13

14 RESET-toets (op de voorzijde van het toestel achter het frontpaneel) 6
15 AF-toets 10, 11, 13
16 Cijfertoetsen 8, 9, 14, 15, 18

Tijdens radio-ontvangst: Voorinstelnummers kiezen 9, 11

Tijdens cassetteweergave:

⑥ ATA 8

Tijdens CD/MD weergave*:

① DISC - 18
② DISC + 18
③ REP 18
④ SHUF 18

17 TA-toets 12, 13
18 PTY (programmatype) toets 14
19 DSPL (weergavestand) toets 7, 10, 17
20 OFF-toets** 6

* Alleen voor de XR-CA300/CA310

**Opgelet bij het monteren in een auto waarvan het contactslot geen ACC (accessory) stand heeft.

Druk OFF op het toestel gedurende twee seconden in om de klokweergave uit te schakelen na het afzetten van de motor.

Als u OFF eventjes indrukt, wordt de klokweergave niet uitgeschakeld waardoor de batterij uitgeput raakt.

Instellingen wissen

Voordat u het apparaat voor de eerste keer gebruikt, of na het vervangen van de accu van de auto, dient u de instellingen van het apparaat te wissen.

Verwijder het frontpaneel en druk op de RESET-toets met een puntig voorwerp zoals een balpen bijvoorbeeld.

Door op de RESET-toets te drukken worden de klokinstelling en bepaalde gememoriseerde functies gewist.

Het frontpaneel verwijderen

Het frontpaneel van dit toestel is afneembaar ter voorkoming van diefstal.

1 Druk op OFF.
2 Druk op RELEASE, schuif het frontpaneel iets naar links en trek het naar u toe.

OFF RELEASE

Opmerkingen

• Laat het paneel niet vallen bij het verwijderen.
• Als u het paneel verwijdert terwijl het toestel nog aan staat, zal de stroom automatisch worden uitgeschakeld om te voorkomen dat de luidsprekers beschadigd raken.
• Gebruik het bijgeleverde tasje als u het frontpaneel moet transporteren.

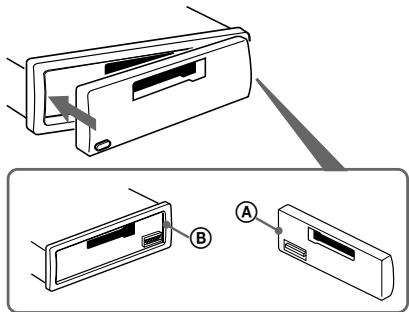

Het frontpaneel bevestigen

Plaats deel Ⓐ van het frontpaneel op deel Ⓑ van het toestel zoals afgebeeld en duw de linkerzijde vast.

• Bevestig het frontpaneel in de juiste stand op het apparaat.
• Druk bij het aanbrengen niet te hard op het frontpaneel.
• Druk niet te hard op het uitleesvenster van het frontpaneel.
• Stel het paneel niet bloot aan direct zonlicht of warmtebronnen zoals warmeluchtkanalen en laat het niet achter op een vochtige plaats. Laat het paneel nooit op het dashboard liggen van een auto die in volle zon geparkeerd staat. De temperatuur kan dan immers hoog oplopen.

Waarschuwingstoon

Als u het contact afzet zonder het frontpaneel te verwijderen, weerklinkt er gedurende enkele seconden een waarschuwingstoon. Als u een los verkrijgbare vermogensversterker aansluit en geen gebruik maakt van de ingebouwde versterker, wordt de pieptoon afgezet.

De klok instellen

De klok beschikt over een 24-uurs digitale aanduiding.

Voorbeeld: De klok op 10:08 zetten

1 Druk twee seconden op DSPL.

SET MIL

De urenaanduiding gaat knipperen.

① Druk op één van beide kanten van de volumeknop om de uren in te stellen.

vooruit

terug

De minutenaanduiding gaat knipperen.

③ Druk op één van beide kanten van de volumeknop om de minuten in te stellen.

vooruit

terug

Na de instelling van de klok verschijnt het uitleesvenster voor normale weergave.

Cassettespeler

Een cassette beluisteren

Plaats de cassette.

De cassette wordt automatisch afgespeeld.

De zijde van de cassette die naar boven wijst wordt afgespeeld.

De zijde van de cassette die naar beneden wijst wordt afgespeeld.

Druk op ◀◀ en ▶▶ om de bandlooprichting om te keren.

De weergave stoppen en de cassette uitwerpen

Druk op ▲.

Snelspoelen van de cassette

Druk tijdens de weergave op ◀◀ of ▶▶.

Richtingsindicator*	Vooruit spoelen	Achteruit spoelen
FWD	▶▶	◀◀
REV	◀◀	▶▶

* De 1, indicator knippert terwijl de cassette snel vooruit of achteruit wordt gespoeld.

Om de weergave te hervatten na snel vooruit of achteruit spoelen, drukt u de andere snelspoeltoets gedeeltelijk in tot de geblokkeerde toets vrijkomt.

Radio-ontvangst tijdens snel vooruit of achteruit spoelen

Bij snel vooruit of achteruit spoelen met de ◀◀ of ▶▶ toets, schakelt de tuner automatisch aan.

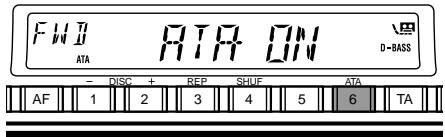

Druk tijdens het afspelen herhaaldelijk op ⑥ (ATA) tot "ATA-ON" verschijnt in het uitleesvenster.

ATA-ON ↔ ATA-OFF

FWW ATA D=BASS - DISC + REP SHUE ATA AF 1 2 3 4 5 6 TA

ATA mode start.

Om terug te keren naar normale weergave, kiest u "ATA-OFF".

Radio

Stations automatisch opslaan — Best Tuning Memory (BTM)

Deze functie selecteert de stations met de sterkste signalen en legt deze vast in de volgorde van hun frequentie. U kunt op elke band (FM1, FM2, FM3, MW en LW) 6 stations opslaan.

Opgelet

Wilt u tijdens het rijden afstemmen op een station, gebruik dan Best Tuning Memory om ongevallen te voorkomen.

1 Druk herhaaldelijk op SOURCE of TUNER om de tuner te kiezen.

Druk bij cassetteweergave op ▲ om de cassette uit te werpen.

Bij elke druk op SOURCE verandert de geluidsbron als volgt:

* Als het betreffende los verkrijgbare toestel niet is aangesloten, verschijnt het item niet (Alleen voor de XR-CA300/CA310).

2 Druk herhaaldelijk op MODE om de band te kiezen.

Bij elke druk op MODE verandert de band als volgt:

3 Druk twee seconden op SENS (BTM).

De stations worden in volgorde van hun frequentie onder de voorkeuzetoetsen opgeslagen.

Bij het opslaan van een instelling weerklinkt een pieptoon.

Opmerkingen

• Stations met zwakke signalen worden niet opgeslagen. Indien slechts enkele stations kunnen worden ontvangen, zal voor een aantal voorkeuzetoetsen de vroegere instelling behouden blijven.
• Indien een voorkeuzestation in het uitleesvenster wordt weergegeven, zullen stations worden opgeslagen vanaf het huidig weergegeven voorkeuzestation.

Uitsluitend bepaalde stations vastleggen

U kunt maximum 18 FM-stations (telkens 6 voor FM 1, 2 en 3), 6 MW-stations en 6 LW-stations opslaan in de volgorde van uw keuze.

1 Druk herhaaldelijk op SOURCE of TUNER om de tuner te kiezen.
Druk bij cassetteweergave op ▲ om de cassette uit te werpen.

2 Druk herhaaldelijk op MODE om de band te kiezen.

3 Druk op één van beide zijden van SEEK/AMS om af te stemmen op de zender die u wilt opslaan onder de cijfertoets.

4 Druk op de toets met het voorkeuzenummer (① tot ⑥), tot "MEM" verschijnt.

Het nummer van de voorkeuzetoets wordt weergegeven in het uitleesvenster.

Opmerking

Als u opnieuw een station opslaat onder dezelfde voorkeuzetoets, zal het eerder opgeslagen station worden gewist.

Ontvangst van de opgeslagen stations

1 Druk herhaaldelijk op SOURCE of TUNER om de tuner te kiezen.
Druk bij cassetteweergave op ▲ om de cassette uit te werpen.

2 Druk herhaaldelijk op MODE om de band te kiezen.

3 Druk op de cijfertoets (① tot ⑥) waaronder het betreffende station is opgeslagen.

Indien u niet kunt afstemmen op een voorkeuzestation

— Automatisch afstemmen/ Local Seek Mode

Automatisch afstemmen:

Druk op één van beide zijden van SEEK/AMS om de zender te zoeken.

Het zoeken stopt zodra een zender wordt ontvangen. Druk op één van beide zijden van SEEK/AMS tot u de gewenste zender ontvangt.

Local Seek Mode:

Wanneer automatisch afstemmen te vaak stopt, druk dan herhaaldelijk op SENS tot "LOCAL-ON" verschijnt.

De "LCL" indicator verschijnt.

Er wordt dan alleen afgestemd op zenders met een betrekkelijk krachtig signaal.

Tip

Indien u de frequentie kent van de zender die u wilt beluisteren, druk dan op één van beide kanten van SEEK/AMS tot de gewenste frequentie verschijnt (manueel afstemmen).

Bij slechte FM stereo-ontvangst — Stand mono

Druk bij radio-ontvangst herhaaldelijk op SENS tot "MONO-ON" verschijnt.

FM MONO DN MONO D-BASS De "MONO" indicator verschij

Het geluid is beter maar wordt mono ("ST" verdwijnt).

Kies "MONO-OFF" om terug te keren naar de normale werkingsstand.

Overzicht van de RDS- functie

Radio Data System (RDS) is een service die radiozenders in staat stelt om samen met het gewone signaal extra informatie mee te sturen. Deze tuner heeft handige RDS-functies zoals: automatisch opnieuw afstemmen, verkeersinformatie beluisteren, en zoeken naar stations met een bepaald type programma's.

Opmerkingen

• In bepaalde landen of gebieden zijn mogelijk niet alle RDS-functies beschikbaar.
• RDS zal mogelijk niet goed werken als het ontvangen signaal zwak is, of als het station waarop u hebt afgestemd geen RDS-gegevens uitzendt.

De naam van het station weergeven

De naam van het huidige station verschijnt in het uitleesvenster.

Kies een FM-station (pagina 8).

Zodra u afstemt op een FM-station dat RDS-gegevens uitzendt, zal de naam van het station worden weergegeven in het uitleesvenster.

FM1 BIRC R1 D-BASS

Opmerking

Het teken “*” geeft aan dat een RDS-station wordt ontvangen.

De weergave in het uitleesvenster wijzigen

Telkens als u op DSPL drukt, verandert het uitleesvenster als volgt:

Stationsnaam\* (Frequentie) ↔ Klok

* Wanneer u afstemt op een FM-zender die RDS gegevens verstuurt, verschijnt de zendernaam.

Opmerking

"NO NAME" verschijnt indien het ontvangen station geen RDS-gegevens uitzendt.

Automatisch opnieuw afstemmen op eenzelfde programma

— Alternatieve Frequenties (AF)

De AF-functie (alternatieve frequenties) kiest uit een netwerk automatisch het station met het sterkste signaal, en stemt hierop af. Dankzij deze functie kunt u tijdens het afleggen van langere afstanden blijven luisteren naar eenzelfde programma, zonder het station handmatig opnieuw te hoeven instellen.

Frequenties worden automatisch ingesteld.

1 Kies een FM-station (pagina 8).

2 Druk herhaaldelijk op AF tot "AF-ON" wordt weergegeven in het uitleesvenster.

Er wordt vervolgens gezocht naar een alternatief station met een sterker signaal in hetzelfde netwerk.

Opmerking

Als er geen alternatief station is in de omgeving, en er is geen noodzaak tot het zoeken van alternatieve stations, schakelt u de AF-functie uit door herhaaldelijk op (AF) te drukken, totdat "AF-OFF" wordt weergegeven.

De weergave in het uitleesvenster wijzigen

Telkens wanneer u drukt op AF, wordt de weergave als volgt gewijzigd:

AF-ON ↔ AF-OFF

Opmerkingen

• Als "NO AF" en de stationsnaam afwisselend in het uitleesvenster knipperen, betekent dit dat er geen alternatief station in het netwerk kan worden gevonden.
• Indien de zendernaam begint te knipperen na het kiezen van een zender met de AF functie aangeschakeld, betekent dit dat er geen alternatieve frequentie beschikbaar is. Druk op één van beide zijden van SEEK/AMS terwijl de zendernaam knippert (binnen de acht seconden). Het toestel begint te zoeken naar een andere frequentie met dezelfde PI (Programme Identification) gegevens ("PI SEEK" verschijnt en het geluid valt weg). Als het toestel geen andere frequentie vindt, verschijnt "NO PI" en keert het toestel terug naar de vooraf gekozen frequentie.

Een regionaal programma beluisteren

De functie "REG-ON" (regionaal) maakt het mogelijk dat u afgestemd blijft op een plaatselijk programma, zonder dat het apparaat overschakelt naar een ander station in het gebied. (Hierbij dient de functie AF te zijn ingeschakeld.) De standaardinstelling van het apparaat is "REG-ON". U kunt deze functie als volgt uitschakelen.

Hou tijdens radio-ontvangst AF twee seconden ingedrukt tot "REG-OFF" verschijnt.

Met de instelling "REG-OFF" kan het toestel overschakelen naar een andere zender van hetzelfde netwerk.

Kies "REG-ON" om terug te keren naar regionale ontvangst.

Opmerking

Deze functie kan niet worden gebruikt in Groot-Brittannië en in bepaalde andere gebieden.

De indicatie in het uitleesvenster veranderen

Telkens wanneer u AF twee seconden ingedrukt houdt, verandert het item als volgt:

REG-ON ↔ REG-OFF

Lokale verbindingsfunctie (Uitsluitend voor Groot-Brittannië)

Met de Local Link functie kunt u andere lokale zenders in de streek kiezen, ook al zijn die niet onder de cijfertoetsen opgeslagen.

1 Druk op een cijfertoets waaronder een lokale zender is opgeslagen.
2 Druk binnen de vijf seconden nogmaals op de cijfertoets van de lokale zender.
3 Herhaal deze procedure tot u de gewenste lokale zender ontvangt.

Luisteren naar verkeersinformatie

Met Traffic Announcement (TA) en Traffic Programme (TP) wordt automatisch afgestemd op een FM-station dat verkeersinformatie uitzendt, zelfs als u op dat moment naar een andere programmabron luistert.

Druk een aantal malen op TA totdat "TA-ON" in het uitleesvenster wordt weergegeven.

Het apparaat gaat zoeken naar een station dat verkeersinformatie uitzendt. Wanneer een station met verkeersinformatie wordt gevonden, wordt "TP" weergegeven in het uitleesvenster.

Wanneer het verkeersbericht begint, knippert "TA". Het knipperen stopt wanneer het bericht is afgelopen.

Tip

Als het verkeersbericht begint terwijl u naar een andere programmabron luistert, wordt automatisch overgeschakeld naar het verkeersbericht. Na het verkeersbericht wordt automatisch teruggeschakeld naar de oorspronkelijke programmabron.

Opmerkingen

• Als het ontvangen station geen verkeersinformatie uitzendt, knippert "NO TP" gedurende vijf seconden. Vervolgens wordt gezocht naar een station dat wel verkeersinformatie uitzendt.
• Wanneer "EON" samen met "TP" verschijnt in het uitleesvenster, maakt het huidige station gebruik van verkeersinformatie die wordt uitgezonden door andere stations in hetzelfde netwerk.

Het huidige verkeersbericht annuleren

Druk op TA.

Als u alle verkeersberichten wilt annuleren, schakelt u de functie uit door op TA te drukken totdat "TA-OFF" verschijnt.

Het volume van de verkeersinformatie vooraf instellen

U kunt het volume van de verkeersinformatie vooraf instellen, zodat u geen bericht mist. Wanneer een verkeersbericht begint, wordt dit automatisch weergegeven met het volume dat u hebt ingesteld.

1 Druk op de volumeknop om het gewenste volume in te stellen.

2 Druk twee seconden op TA.

"TA" verschijnt en de instelling wordt opgeslagen.

Noodberichten ontvangen

Als er een noodbericht binnenkomt terwijl u naar de radio luistert, wordt automatisch overgeschakeld naar het bericht. Als u naar een andere programmabron luistert, hoort u het noodbericht wanneer u AF of TA hebt ingeschakeld. In dat geval wordt automatisch overgeschakeld naar het noodbericht, naar welke bron u op dat ogenblik ook luistert.

De RDS-stations instellen met de AF- en TA-gegevens

Wanneer u de RDS-stations instelt, worden voor elk station de gegevens en de frequentie opgeslagen, zodat u de functie AF of TA niet steeds hoeft in te schakelen wanneer u afstemt op het ingestelde station. U kunt voor elk voorkeuzestation een andere instelling kiezen (AF, TA of beide) of alle voorkeuzestations dezelfde instelling geven.

Alle voorkeuzestations op dezelfde wijze instellen

1 Kies een FM band (pagina 8).
2 Druk op AF of/en TA om "AF-ON" of/en "TA-ON" te kiezen.

Merk op dat door "AF-OFF" of "TA-OFF" te kiezen niet alleen RDS zenders maar ook niet-RDS zenders worden opgeslagen.

3 Druk op SENS (BTM) tot "BTM" knippert.

Voor elk voorkeuzestation een andere instelling opgeven

1 Selecteer een FM-band en stem af op het gewenste station.
2 Druk op AF of/en TA om "AF-ON" of/en "TA-ON" te kiezen.
3 Druk op de toets met het voorkeuzenummer, tot "MEM" verschijnt.

Begin opnieuw vanaf stap 1 om andere stations in te stellen.

Tip

Als u de instelling van AF en/of TA wilt wijzigen nadat u hebt afgestemd op een voorkeuzezender, kunt u dit doen door de functie AF of TA aan of uit te schakelen.

Een station zoeken aan de hand van het programmatype

U kunt het gewenste station zoeken door een van de volgende programmatypen te selecteren.

Programmatypen	Uitleesvenster
Nieuws	NEWS
Actualiteiten	AFFAIRS
Informatie	INFO
Sport	SPORT
Educatieve programma's	EDUCATE
Toneel	DRAMA
Cultuur	CULTURE
Wetenschap	SCIENCE
Diversen	VARIED
Populaire muziek	POP M
Rock-muziek	ROCK M
Easy Listening	EASY M
Licht klassiek	LIGHT M
Klassiek	CLASSICS
Ander type muziek	OTHER M
Weerberichten	WEATHER
Financiën	FINANCE
Kinderprogramma's	CHILDREN
Sociale zaken	SOCIAL A
Religie	RELIGION
Phone In	PHONE IN
Reizen	TRAVEL
Ontspanning	LEISURE
Jazz-muziek	JAZZ
Country-muziek	COUNTRY
Nationale muziek	NATION M
Oldies	OLDIES
Folk-muziek	FOLK M
Documentaires	DOCUMENT
Niet opgegeven	NONE

Opmerking

U kunt deze functie niet gebruiken in een aantal landen waar geen gegevens over PTY (selectie programmatype) beschikbaar zijn.

Wordt vervolgd op de volgende pagina →

1 Druk op PTY tijdens FM-ontvangst.

De aanduiding voor het huidige programmatype wordt weergegeven als het station de PTY-gegevens uitzendt. Als het ontvangen station geen RDS-station is of als de RDS-gegevens niet worden ontvangen, wordt “----” weergegeven.

Als TA is aangeschakeld, begint het toestel te zoeken naar het volgende station.

2 Druk herhaaldelijk op PTY totdat het gewenste programmatype wordt weergegeven.

De programmatypes verschijnen in dezelfde volgorde als in de voorgaande tabel. U kunt niet "NONE" (Niet opgegeven) opgeven om te zoeken.

3 Druk op een van beide zijden van SEEK/AMS.

Er wordt gezocht naar een station dat het geselecteerde programmatype uitzendt. Wanneer het programma wordt gevonden, wordt het programmatype nogmaals vijf seconden weergegeven.

Wanneer het programmatype niet wordt gevonden, verschijnen "NO" en het programmatype afwisselend gedurende vijf seconden. Daarna verschijnt het vorige station opnieuw.

De klok automatisch instellen

Met de CT-gegevens (Clock Time, kloktijd) van de RDS-uitzending wordt de klok automatisch ingesteld.

1 Druk tijdens radio-ontvangst tegelijkertijd op SEL en 2.

2 Druk herhaaldelijk op ② tot "CT-ON" verschijnt.

De klok is ingesteld.

De normale indicatie verschijnt automatisch na twee seconden.

De CT-functie annuleren

Selecteer "CT-OFF" in stap 2 die hiervoor is beschreven.

Opmerkingen

• Het is mogelijk dat de CT-functie niet werkt, ook al wordt wel een RDS-station ontvangen.
• Er kan een verschil bestaan tussen de tijd van de CT-functie en de werkelijke tijd.

Andere functies

De geluidskenmerken aanpassen

U kunt de hoge en lage tonen, de balans en de fader instellen.

Voor elke geluidsbron kan het niveau voor lage en hoge tonen worden vastgelegd.

1 Selecteer het onderdeel dat u wilt aanpassen door een aantal malen op SEL te drukken.

Telkens wanneer u op SEL drukt, worden de items als volgt gewijzigd:

BAS (lage tonen) → TRE (hoge tonen) → BAL (links-rechts) → FAD (voor-achter)

2 Regel het gekozen item door op één van beide kanten van de volumeknop te drukken.

Breng de wijziging aan binnen de drie seconden nadat u het onderdeel hebt geselecteerd.

Het geluid dempen

Druk op ATT.

"ATT-ON" knippert even en "ATT" verschijnt in het uitleesvenster.

Als u het vorige geluidsniveau wilt herstellen, drukt u nogmaals op ATT.

"ATT-OFF" verschijnt kortstondig.

Tip

Wanneer de verbindingskabel van een autotelefoon is aangesloten op de ATT-kabel, wordt het geluid automatisch afgezet wanneer een telefonische oproep wordt ontvangen (Telephone ATT functie).

(XR-CA310/ alleen groene verlichting)

De instellingen voor het geluid en het uitleesvenster wijzigen

De volgende instellingen kunnen worden verricht:

• CT (Clock Time, Kloktijd) (pagina 14).
  • A.SCRL (Automatisch Rollen)* (pagina 17).
• M.DSPL (Bewegend Display)
• de demonstratiestand die verschijnt wanneer de cassette wordt uitgeworpen en er geen bron is gekozen (b.v. tuner afgezet).
• BEEP – schakelt de pieptoon in en uit.

1 Druk op SEL.

2 Druk op de voorinstelnummertoets om het gewenste item te kiezen.

Cijfertoetsen

* Dit item verschijnt niet wanneer geen CD of MD speelt (alleen voor de XR-CA300/CA310).

Opmerking

De weergave verschilt volgens de bron.

3 Druk herhaaldelijk op de voorinsteltoets om de gewenste instelling te kiezen (bijvoorbeeld: AAN of UIT).

Voor een krachtiger bass- geluid

— D-bass

U kan het bass-geluid helderder en krachtiger maken. De D-bass functie versterkt het laag- en hoogfrequente signaal met een steilere curve dan conventionele bass-versterking. Het bass-geluid is duidelijker hoorbaar, ook al blijft het stemgeluid ongewijzigd. U kunt het bass-geluid makkelijk regelen met de D-BASS knop.

De bass-curve aanpassen

Druk herhaaldelijk op D-BASS om de gewenste bass-curve te kiezen.

Het D-BASS nummer neemt toe samen met het effect.

D.BASS-1 → D.BASS-2 → D.BASS-3 →

D.BASS-OFF

Opmerking

Bij hetzelfde volume kan het bass-geluid vervormen. Kies in dat geval een minder efficiënte bass curve.

De geluidsstand kiezen

— "Mijn beste geluidsstand"

Bij het rijden zonder passagiers krijgt u een comfortabele luisteromgeving met "Mijn beste geluidsstand".

"Mijn beste geluidsstand" heeft twee standen waarin balans en fader worden geregeld.

Kiezen tussen beide gaan heel makkelijk met de MBP knop.

Uitleesvenster	Balansniveau		Faderniveau
	Rechts	Links	Voor	Achter
MBP-A	-4dB	0	0	-4dB
MBP-B	0	-4dB	0	-4dB
MBP-OFF	0	0	0	0

Druk herhaaldelijk op MBP tot de gewenste luisterpositie is bereikt.

De "Mijn beste geluidsstand" stand verschijnt in de afgebeelde volgorde in het uitleesvenster.

FWD

MBPP

MBP D-BASS

Na een seconde keert het uitleesvenster terug naar de normale weergavestand. Met de SEL knop kunnen het balans- en faderniveau nauwkeuriger worden geregeld. (Zie "De geluidskenmerken aanpassen" op pagina 15.)

Met uitbreidingsapparatuur CD/MD-apparatuur (Alleen voor de XR-CA300/CA310)

Met dit toestel kan externe CD/MD-apparatuur worden bediend. Bij aansluiting van los verkrijgbare CD-apparatuur met CD TEXT functie, verschijnt de CD TEXT informatie in het uitleesvenster bij het afspelen van een CD TEXT disc.

Een CD of MD afspelen

1 Druk herhaaldelijk op SOURCE om de CD of MD te kiezen.

Druk bij cassetteweergave op ▲ om de cassette uit te werpen.

2 Druk op MODE tot de gewenste wisselaar verschijnt.

CD/MD-weergave start.

Als een CD/MD-wisselaar is aangesloten, worden alle tracks vanaf het begin weergegeven.

De weergave van het uitleesvenster wijzigen

Telkens wanneer u tijdens de weergave van een CD, CD TEXT of MD op DSPL drukt, verandert het uitleesvenster als volgt:

*1 Als u een disc niet hebt benoemd of als er geen disc-naam is opgenomen op de MD, verschijnt "NO NAME" in het uitleesvenster.
*2 Bij het afspelen van een CD TEXT disc verschijnt de artiestennaam achter de disc-naam in het uitleesvenster. (Alleen voor CD TEXT discs met artiestennaam.)
*3 Als de track-naam van een CD TEXT disc of MD niet is opgenomen, verschijnt "NO NAME" in het uitleesvenster.

De titel van een CD of MD automatisch verschuiven

— Auto Scroll

Als de disc-, artiesten- of track-naam op een CD TEXT disc of MD langer is dan 8 tekens en de Auto Scroll functie aan staat, rolt de informatie automatisch als volgt over het uitleesvenster:

• De disc-naam verschijnt wanneer u van disc verandert (indien de disc-naam is geselecteerd).
• De track-naam verschijnt wanneer u van track verandert (indien de track-naam is geselecteerd).

Als u op DSPL drukt om de indicatie op het uitleesvenster te wijzigen, rolt de disc- of track-naam van de CD TEXT of MD disc automatisch met aan- of uitgeschakelde functie.

1 Druk tijdens het afspelen op SEL.

2 Druk herhaaldelijk op ③ om "A.SCRL-ON" te kiezen.

Kies "A.SCRL-OFF" om Auto Scroll te annuleren.

Opmerking

Bij sommige discs met heel veel tekens kan het volgende zich voordoen:

— Sommige tekens verschijnen niet in het uitleesvenster.

— Auto Scroll werkt niet.

Een bepaalde track zoeken

— Automatic Music Sensor (AMS)

Druk tijdens de weergave even op één van beide zijden van SEEK/AMS voor elke track die u wilt overslaan.

Een volgend track zoeken

Een vorig track zoeken

Een bepaald punt in een track zoeken

— Handmatig zoeken

Hou tijdens de weergave één van beide zijden van SEEK/AMS ingedrukt. Laat los wanneer u het gewenste punt hebt gevonden.

Vooruit zoeken

Achteruit zoeken

Overschakelen naar andere CD/MD's

Druk tijdens de weergave op de ① (DISC -) of ② (DISC +) toets.

De gewenste disc in de huidige wisselaar begint.

① (DISC –): Terug naar een vorige CD/MD
② (DISC +): Verder naar een volgende CD/MD

Disc-nummer DISCTRACK 1 1 123 D-BASS

Track-nummer

Tracks herhaald afspelen

— Repeat play

U hebt de keuze uit:

• REP-1 – om een track te herhalen.
• REP-2 – om een disc te herhalen.

Druk tijdens de weergave op ③ (REP) tot de gewenste instelling verschijnt.

De tracks worden herhaald afgespeeld.

Kies "REP-OFF" om terug te keren naar normale weergave.

Tracks in willekeurige volgorde afspelen

— Shuffle play

U kunt kiezen uit de volgende instellingen:

• SHUF-1 – alle tracks op de huidige disc worden afgespeeld in willekeurige volgorde.
• SHUF-2 – om de tracks in het huidige toestel in willekeurige volgorde af te spelen.
• SHUF-ALL – om alle tracks in alle toestellen in willekeurige volgorde af te spelen.

Druk tijdens de weergave op ④ (SHUF) tot de gewenste instelling verschijnt.

* "SHUF-ALL" is alleen beschikbaar wanneer twee of meer los verkrijgbare CD/MD-toestellen zijn aangesloten.

Kies "SHUF-OFF" om terug te keren naar normale weergave.

Aanvullende informatie

Onderhoud

Zekeringen vervangen

Vervang een zekering uitsluitend door een exemplaar met dezelfde waarde. Als de zekering doorbrandt, controleert u de aansluiting van de voedingsspanning en vervangt u de zekering. Als de zekering vervolgens nogmaals doorbrandt, kan er sprake zijn van een defect in de speler. Raadpleeg in dat geval de dichtstbijzijnde Sony-leverancier.

Gebruik nooit een zekering die zwaarder is dan de standaardzekering van het apparaat. Het gebruik van een te zware zekering kan leiden tot beschadiging van de speler.

Reinigen van de aansluitingen

Het apparaat kan niet naar behoren functioneren als de aansluitingen tussen het apparaat en het frontpaneel niet schoon zijn. Om dat te voorkomen, opent u het frontpaneel door op (RELEASE) te drukken en maakt u de aansluitingen schoon met een in alcohol gedrenkt wattenstaafje. Oefen niet teveel kracht uit om de aansluitingen niet te beschadigen.

Achterkant van het frontpaneel

Opmerkingen

• Voor alle veiligheid dient u de motor af te zetten en de contactsleutel uit te trekken alvorens de aansluitingen te reinigen.
• Raak de aansluitingen nooit rechtstreeks met de vingers of met een metalen voorwerp aan.

Verwijderen van het gehele apparaat

1

Vrijmaakhendel (meegeleverd)

2

Afstembereik	87,5 – 108,0 MHz
Antenneaansluiting	Aansluiting voor externe antenne
Tussenfrequentie	10,7 MHz
Minimale gevoeligheid	11 dBf
Selectiviteit	75 dB bij 400 kHz
Signaal-ruisverhouding	62 dB (stereo),68 dB (mono)
Harmonische vervorming	bij 1 kHz
	0,7 % (stereo),0,5 % (mono)
Scheiding	33 dB bij 1 kHz
Frequentierespons	30 – 15.000 Hz

MW/LW

Afstembereik	MW: 531 – 1.602 kHz
	LW: 153 – 279 kHz
Antenneaansluiting	Aansluiting voor externe antenne
Tussenfrequentie	10,7 MHz/450 kHz
Gevoeligheid	MW: 30 μV
	LW: 50 μV

Versterker

Uitgangen	Luidsprekeruitgangen(sure seal-connectors)
Luidsprekerimpedantie	4 – 8 ohm
Maximum uitgangsvermogen	45 W × 4 (bij 4 ohm)

Algemeen

Uitgangen	Besturingskabel motorantenne
Ingang	Besturingskabel telefoon ATT*
Toonregeling	Bas ± 9 dB bij 100 HzHoge tonen ± 9 dB bij 10 kHz
Voeding	12 volt gelijkstroom (autoaccu, negatieve aarde)
Afmetingen	Ongeveer 178 × 50 × 176 mm(b/h/d)
Inbouwafmetingen	Ongeveer 182 × 53 × 161 mm(b/h/d)
Gewicht	Ongeveer 1,2 kg
Meegeleverde accessoires	Onderdelen voor installatie en aansluiting (1 set)Tasje voor frontpaneel (1)
Los verkrijgbare accessoires**	BUS-kabel (bij RCA-penkabel)RC-61 (1 m), RC-62 (2 m)
Los verkrijgbare onderdelen**	CD-wisselaar (10 CD’s)CDX-848X, CDX-646MD-wisselaar (6 MD’s)MDX-65GeluidsbronkiezerXA-C30

* XR-CA310: alleen groene verlichting

** Alleen voor de XR-CA300/CA310

Het ontwerp en de specificaties kunnen zonder kennisgeving vooraf worden gewijzigd.

Problemen oplossen

De onderstaande checklist kan u helpen bij het oplossen van problemen die zich met dit toestel kunnen voordoen.

Controleer eerst de procedures voor aansluiting en gebruik alvorens de onderstaande checklist te overlopen.

Algemeen

Probleem	Oorzaak/Oplossing
Geen geluid.	Schakel de ATT-functie uit (pagina 15).Stel de faderinstelling voor systemen met twee luidsprekers in op de middelste stand.Stel het volume in met (+).
Het geheugen is gewist.	De verbinding van de voedingskabel of de accu is onderbroken.De RESET-toets is ingedrukt.→Sla opnieuw op in het geheugen.
Er verschijnen geen aanduidingen in het uitleesvenster.	Verwijder het frontpaneel en maak de aansluitingen schoon.Zie “Reinigen van de aansluitingen” (pagina 19) voor meer informatie.

Afspelen van cassettes

Probleem	Oorzaak/Oplossing
Het geluid is vervormd.	De weergavekop is vuil. Reinig de kop met een in de handel verkrijgbare droge reinigingscassette.

Radio-ontvangst

Probleem	Oorzaak/Oplossing
Voorkeuze-afstemming is niet mogelijk.	Sla de juiste frequentie op.De zender is te zwak.
Automatisch afstemmen is niet mogelijk.	De zender is te zwak.→ Gebruik handmatige afstemming.Lokaal zoeken staat op ON.→ Zet lokaal zoeken op OFF (pagina 9).
Zenders kunnen niet worden ontvangen.Het geluid is gestoord.	Sluit een elektrische antennebedieningskabel (blauw) of accessoirevoedingskabel (rood) aan op de voedingskabel van de auto-antenneversterker. (Alleen wanneer uw auto is uitgerust met een geïntegreerde FM/MW/LW-antenne in de achter-/zijruit.)
De aanduiding “ST” knippert.	Stem nauwkeurig af op de juiste frequentie.De zender is te zwak.→ Schakel MONO-weergave in (pagina 9).

RDS-functies

Probleem	Oorzaak/Oplossing
SEEK (zoeken) begint na enkele seconden weergave.	Het station is niet-TP of het signaal is te zwak. Druk op of tot “AF-OFF” of “TA-OFF” verschijnt.
Geen verkeersinformatie.	Schakel “TA” in.Ondanks TP zendt het station geen verkeersinformatie uit. Stem af op een andere zender.
PTY geeft “NONE” weer.	De zender geeft het programmatype niet door.

CD/MD-weergave (Alleen voor de XR-CA300/CA310)

Probleem	Oorzaak/Oplossing
Het geluid verspringt.	Disc vuil of defect.

Foutberichten (wanneer een los verkrijgbare CD/MD-speler is aangesloten) (Alleen voor de XR-CA300/CA310)

De volgende aanduidingen zullen ongeveer vijf seconden knipperen, waarbij een waarschuwingstoon wordt weergegeven.

Uitleesvenster	Oorzaak	Oplossing
NO MAG	Er bevindt zich geen disc-magazijn in het CD/MD-toestel.	Plaats het disc-magazijn in het CD/ MD-toestel.
NO DISC	Er bevindt zich geen disc in het CD/MD-toestel.	Plaats de discs in het CD/MD- toestel.
ERROR*1	De CD is vuil of omgekeerd geplaatst.*2	Maak de CD schoon of plaats de CD op de juiste wijze.
	De MD kan vanwege een probleem niet worden afgespeeld.*2	Plaats een andere MD.
	Een CD/MD kan vanwege een probleem niet worden afgespeeld.	Breng een andere CD/MD in.
BLANK*1	Er zijn geen tracks opgenomen op de MD.*2	Speel een MD met opgenomen tracks af.
RESET	Het CD/MD-toestel kan in verband met een probleem niet worden gebruikt.	Druk op de reset-toets van de speler.
NOT READY	Het deksel van het MD-toestel is open of MD's zijn niet correct geplaatst.	Sluit het deksel of plaats de MD's op de juiste manier.
HI TEMP	De omgevingstemperatuur bedraagt meer dan 50°C.	Wacht tot de temperatuur onder 50°C is gedaald.

*1 Als er een fout optreedt tijdens het afspelen van een CD of MD, wordt het nummer van de CD of MD niet in het uitleesvenster weergegeven.
*2 Het nummer van de disc die de fout veroorzaakt wordt weergegeven in het uitleesvenster.

Neem contact op met de dichtstbijzijnde Sony-leverancier als deze oplossingen niet werken.
