GEBRUIKSAANWIJZING SANTIAGO II SAUTER

WAARSCHUWING - Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een lichamelijke, zintuiglijke of verstandelijke handicap, of personen zonder ervaring of kennis, tenzij ze in het oog gehouden worden door een persoon die verantwoordelijk is voor hun veiligheid, onder toezicht staan of voorafgaandelijk instructies ontvangen hebben in verband met het gebruik van het apparaat. - Zorg ervoor dat kinderen niet leunen op het apparaat en laat ze niet spelen in de buurt van het apparaat terwijl het aanstaat. Het oppervlak van het apparaat kan onder bepaalde omstandigheden brandwonden op hun huid veroorzaken, vooral omdat ze nog niet over de reflexen van een volwassene beschikken en trager reageren. Indien er enig risico bestaat, voorzie dan in de plaatsing van een beschermrooster aan de voorzijde van het apparaat. - Teneinde elk gevaar voor zeer jonge kinderen te vermijden, adviseren we het apparaat zodanig te installeren dat de onderste verwarmingsstaaf zich ten minste 600 mm boven de vloer bevindt. - Kinderen moeten in het oog gehouden worden, zodat ze niet met het apparaat gaan spelen. - Om veiligheidsredenen is het formeel verboden de apparaten te opnieuw te vullen. Indien nodig, neem contact op met een deskundig technicus. - Steek geen voorwerpen of papier in het apparaat. - De eerste keer dat het apparaat verwarmd wordt, is het mogelijk dat er een lichte geur, gerelateerd aan de afvoer van eventuele fabricageresten, vrijkomt. - De behuizing kan nog warm zijn, zelfs nadat het apparaat uitgeschakeld werd.

NL HET APPARAAT INSTALLEREN

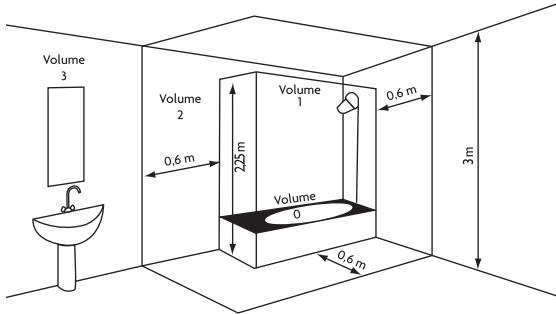

1) Waar moet het apparaat worden geïnstalleerd?

Installeer het apparaat op een tochtvrije plaats; omdat tocht de werking van het apparaat kan verstoren (bv.: onder een mechanisch luchtverversingssysteem, enz...) Het apparaat mag niet onder een vast stopcontact geplaatst worden.

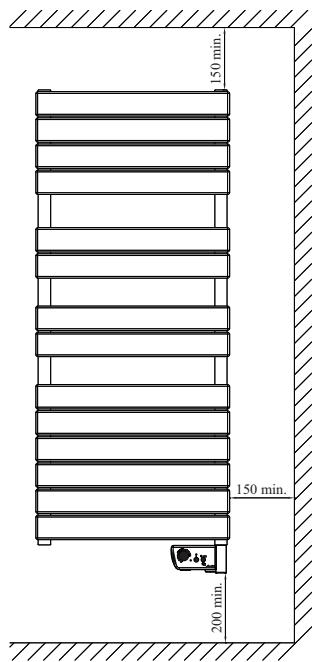

Bij de plaatsing van het apparaat dienen de minimale afstanden ten opzichte van het meubilair gerespecteerd te worden.

- Het apparaat werd ontworpen om geïnstalleerd te worden in woonruimtes. Raadpleeg uw verdeler, in ieder ander geval. - Het apparaat moet volgens de regels der kunst en volgens de geldende voorschriften van het land van installatie geïnstalleerd worden (voor Frankrijk: NFC 15100). - Bij de plaatsing van het apparaat dienen de minimale afstanden ten opzichte van obstakels gerespecteerd te worden.

2) Comment installer l’appareil ?

Neem het deksel van de verpakking en vouw de omslag terug zodat het geheel mooi op de grond blijft liggen.

Lokaliseer en markeer de 4 punten van de boormal afgetekend op de gemerkte zijde van het deksel.

Verwijder het deksel en teken met een potlood een kruis van 2 cm breed dat zichtbaar is en blijft als u de kokers in etappe 4 geïnstalleerd hebt. Boor de 4 gaten en zet er pluggen in. Bij een speciale onderlaag, hiervoor geschikte pluggen gebruiken (bijvoorbeeld gipsplaten).

Pre-draai de schroef op de schuifregelaars

Nota:De pennen zijn voorzien van het apparaat zijn standaard. In geval van bijzondere ondersteuning, via pluggen. 15

Draai de schroef en kekers vast ze in de juiste richting (gebruik onderleg ringetjes onder iedere schroef). Zorg ervoor dat de bovenzijde van de borgschroeven toegankelijk blÿven.

Draai het mondstuk bevestiging.

De contactblokjes op de tubes schroeven zonder ze te blokkeren. Hun juiste stand verifiëren door ze, met de radiator zelf, even te plaatsen in de kokers.

Nu de radiator tegen de muur in de kokers laten zakken. De blokkeerschroeven om de beurt aandraaien. De dopjes op het uiteinde van de contactblokjes zetten.

3) Hoe installeert u de pinnen?

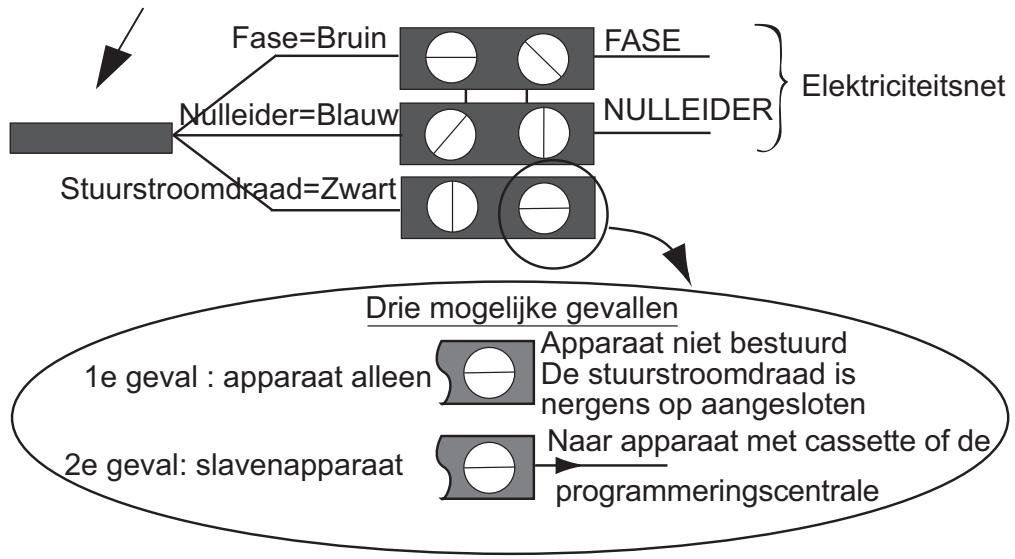

4) Aansluiting van het apparaat.

Kabel van het apparaat Fase=Bruin

FASE Elektriciteitsnet

NULLEIDER Nulleider=Blauw Stuurstroomdraad=Zwart

Drie mogelijke gevallen Apparaat niet bestuurd De stuurstroomdraad is 1e geval : apparaat alleen nergens op aangesloten Naar apparaat met cassette of de 2e geval: slavenapparaat programmeringscentrale

- Het toestel moet op een netwerkspanning van 230V 50Hz worden aangesloten. - Deze aansluiting wordt tot stand gebracht met behulp van het snoer van het apparaat via een aansluitdoos. - In vochtige ruimtes, zoals bijvoorbeeld badkamer en keuken, moet de aansluitdoos op ten minste 25cm van de vloer worden gemonteerd. - De installatie moet voorzien zijn van een veelpolige netscheiding met een contactopeningswijdte van ten minste 3mm. - Het apparaat mag niet geaard worden. Sluit de (zwarte) stuurdraad in geen geval aan op de aarding. - Indien de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant, de dienstna-verkoop of door een persoon met gelijkaardige kwalificaties, teneinde elk gevaar te vermijden. - Indien een bestuurd apparaat voorzien is van een 30mA differentiaalbeveiliging (bv.: badkamer), dan dient de voeding van de stuurdraad door deze beveiliging beschermd te worden.

5) Programmering Het aparaat kan vanop afstand bestuurd worden indien de stuurdraad aangesloten is op een apparaat, uitgerust met een timer, op een programmeringscentrale of op een energie-eenheid manager. Tabel van de commando's die het apparaat kan ontvangen via de stuurdraad (te meten tussen de stuurdraad en de neutrale geleider)

Oscilloscoop Ref/Neutraal

-2°C Volledige halve golf

230V Negatieve halve golf

-115V Positieve halve golf

+115V ECO VORSTVRIJ UIT TIJDELIJKE STROOMAF Opmerking: Bij het programmeren hebben de commando's Vorstvrij, Uitschakelen en Stop tijdelijke uitschakeling voorrang op de andere commando's (Eco, Comfort) alsmede op de Turbo-modus en de Dagelijkse herhalingsmodus van de Turbo-modus.

GEBRUIK VAN HET APPARAAT

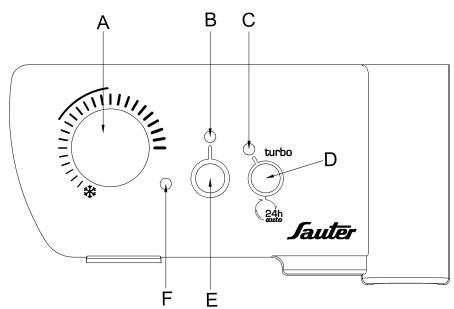

1) Beschrijving van het bedieningskastje

A Regelaar om de temperatuur te regelen met de stand Vorstvrijl .

B Controlelampje AAN (in werking).

C Controlelampje TURBO-modus (gedwongen werking 2h)

D TURBO-knop. E Schakelaar verwarming AAN/UIT F Controlelampje verwarming.

WAT U WILT DOEN De verwarming aanzetten.

WAT U HIERVOOR MOET DOEN Drukken op schakelaar E.

WAT ER GAAT GEBEUREN Het controlelampje van de schakelaar B gaat branden.

WAT U WILT DOEN De juiste temperatuur vinden.

WAT U HIERVOOR MOET DOEN ER GAAT GEBEUREN De temperatuurknop A aarzetten Het verwarmingsDe controlelampje van de lampje gaat branverwarming gaat branden als den. de omgevingstemperatuur lager is dan de gewenste temperatuur. Enkele uren wachten totdat de temperatuur zich gestabiliseerd heeft. Zodra de temperatuur van het vertrek naar mijn gading is, hoeft er verder niets bijgesteld te worden. Als de temperatuur niet naar mijn gading is, moet ik het draaiknopje bijstellen door het heel voorzichtig (stap voor stap) door te draaien.

De temperatuur in de badkamer opvoeren

WAT De temperatuur die u een gevoel van welzijn geeft, is bereikt.

Druk op knop D om de Turbo in werking Het controlete stellen. lampje C van de Turbo gaat branBij afloop van de gekozen tijdsduur, gaat de den, dit lampje Turbo uit en blijft de radiator doorverwar- geeft de inwermen in de modus Comfort. kingstelling van de Turbo aan. De Opmerking : Als u het apparaat uitzet radiator zal op (door te drukken op de schakelaar E) tijvolle toeren dens de Turbo cyclus, zal deze verder draaien gedurende gaan met zijn programma als de radiator de gekozen tijdsopnieuw aangezet wordt. duur.

2) Dagelijks instellen op hetzelfde tijdstip van een bepaalde temperatuur in het vertrek : gebruik van de modus 24u auto In deze modus kunt u iedere dag opnieuw 2 uur lang de geforceerde werking instellen (zonder de ventilator) om al doende iedere dag opnieuw op hetzelfde tijdstip te kunnen genieten van een optimaal comfort dankzij de handdoekdroger. De tijdsduur van deze modus kan niet bijgesteld worden met het draaiknopje C, deze tijdsduur bedraagt systematisch 2 uur. Om ervoor te zorgen dat deze dagelijkse functie van 24u auto actief blijft, mag u het apparaat niet uitzetten (het controlelampje B moet blijven branden).

WAT U WILT DOEN WAT U HIERVOOR MOET DOEN WAT ER GAAT GEBEUREN Controleren of de radiator wel aan Het controlestaat. Indien dit niet het geval is, lampje van de schakelaar B moet u de schakelaar E indrukken. brandt. De knop D ingedrukt houden en 2 keer achter elkaar drukken op de schakelaar E (uitzetten en opnieuw aanzetten van de handdoekdroger).

Het controlelampje van de verwarming knippert 5 keer snel

Het tijdstip waarop de 24u auto modu aangezet moet worden wijzigen

De 24u auto modus uitschakelen en opnieuw activeren op het nieuwe ingestelde tijdstip.

Het controlelampje van de verwarming knippert 3 keer langzaam.

De 24u auto modus uitzetten

De knop D ingedrukt houden en 2 keer achter elkaar drukken op de schakelaar E (uitzetten en opnieuw aanzetten van de handdoekdroger).

De 24u auto modus activeren

De cyclus geforceerde werking underbreken voordat de ingestelde 2 uur verstreken zijn

Het controlelampje van de verwarming knippert 5 keer snel.

Lang drukken (op zijn minst 5 seconden) Het controlelampje van de verwarming op knop D. knippert 3 keer langzaam. Het controlelampje van de verwarming knippert 2 keer snel. De 24u auto modus blijft actief voor de volgende dag.

Voorbeeld van gebruik : U wilt om 7 uur ‘s ochtends een behaaglijk warme badkamer. De eerste dag moet u dan, om 7 uur, de knop D ingedrukt houden en tegelijkertijd twee keer achter elkaar drukken op de schakelaar E. (uitzetten en opnieuw in werking stellen van de radiator). De radiator gaat nu onmiddellijk 2 uur lang in de geforceerde werking (zonder de ventilator) en gaat automatisch uit na afloop van deze twee uren. De dag erop en de volgende dagen, treedt de geforceerde werking automatisch in werking (zonder de ventilator) om kwart over zes zodat de badkamer behaaglijk warm is om 7 uur. 20

AANWIJZINGEN VOOR GEBRUIK - Het is niet nodig de radiator op volle toeren te laten draaien, de temperatuur in de badkamer zal hierdoor niet sneller oplopen. - Voor een optimale verwarming, moeten de handdoeken gehangen worden over de verwarmingsbuizen en de badjassen aan de meegeleverde haken.

WAT U WILT WAT DOEN U MOET DOEN Weggaan Voor een tijdsduur gelegen tussen 2 en 24 uur (de temperatuur lager instellen).

De temperatuurknop A op de merktekens zetten

Meer dan 24 uur lang weggaan

De temperatuurknop A op zetten. De modus 24u auto uitzetten (zie bladzijde 18)

WAT ER GAAT GEBEUREN De temperatuur gaat naar beneden. Als hij te laag is, moet u het knopje bijstellen door het stap voor stap verder te draaien.

De handdoekdroger houdt hier een temperatuur van ongeveer 7°C in stand, dit komt overeen met een vorstvrije temperatuur.

ONDERHOUD - Om het prestatievermogen van het apparaat optimaal te houden, is het noodzakelijk het apparaat ongeveer twee keer per jaar te ontstoffen. Gebruik geen schuurmiddelen. Apparaten met dit symbool mogen niet bij het huishoudelijk afval geplaatst worden, maar dienen afzonderlijk ingezameld en gerecycled te worden. De inzameling en de recycling van afgedankte producten dient te gebeuren volgens de plaatselijke voorschriften en verordeningen..

De regelaar voor de temperatuurafstelling blokkeren Het is mogelijk regelaar A te blokkeren teneinde ongewenste manipulaties van het apparaat te verhinderen (kinderen...)

“foto geen contractuele” 2 a) Breng de regelaar in de gewenste positie. b) Verwijder de schroef op de behuizing met behulp van een schroevendraaier (1). c) Schroef ze in tot op het punt waar de as van de regelaar geblokkeerd wordt (2). 21

NL PROBLEMENOPLOSSEN PROBLEEM DIT MOET U NAKIJKEN De handdoekdroger verwarmt niet.

- Controleren of de lastschakelaars van de installatie wel ingeschakeld zijn of dat de omschakelaar (indien aanwezig) de voeding van de radiator niet heeft onderbroken. - Controleer de omgevingstemperatuur van het vertrek : als deze temperatuur te hoog is, gaat het verwarmingslampje F niet branden: de radiator verwarmt dan niet. - Zet het apparaat uit en dan weer aan met behulp van de schakelaar E: • Als het verwarmingslampje F blijft knipperen (knippert om de seconde): dan is de meetsonde beschadigd. Neem contact op met de servicedienst van de fabrikant om deze te laten vervangen.

De handdoekdroger verwarmt de badkamer niet voldoende.

- De temperatuur opvoeren door het knopje A te draaien. - Als het verwarmingslampje F blijft knipperen (knippert om de seconde), dan is de meetsonde beschadigd. Neem contact op met de servicedienst van de fabrikant om deze te laten vervangen. - Als de temperatuur op de maximale waarde is ingesteld (28°C), moet u de volgende punten controleren : • Kijk of er nog een andere verwarmingsbron bestaat in het vertrek. • Ervoor zorgen dat de handdoekdroger alleen het betreffende vertrek kan verwarmen (deur sluiten). • De voedingsspanning van de radiator laten controleren. • Controleren of het vermogen van uw handdoekdroger geschikt is voor de grootte van het vertrek (wij raden, gemiddeld, 50W / m3 aan).

De handdoekdroger blijft werken.

- Controleren of de handdoekdroger niet in de tocht staat (een deur in de buurt staat open) of dat de temperatuurinstelling niet is gewijzigd. - Controleren of de 24u auto modus geactiveerd is. Lang drukken (minimaal 5 seconden) op de knop D. Het verwarmingslampje knippert 2 keer snel en de verwarming gaat uit als het Turbo controlelampje niet brandt. Als dit lampje wel brandt, moet u de Turbo modus uitzetten door te drukken op knop D. - Er kan een storing in het stroomnet zijn opgetreden. In geval van problemen (thermostaat geblokkeerd,...), moet u de voeding van de handdoekdroger ongeveer 10 minuten uitzetten (zekering, lastschakelaar) en dan opnieuw aanzetten. - Als dit vaak gebeurt, moet u de voeding laten nakijken voor uw energie leverancier. 22

PROBLEEM De buitenkant van de handdoekdroger wordt heet

DIT MOET U NAKIJKEN Tijdens de werking is het normaal dat de radiator warm wordt, de oppervlakte temperatuur is echter beperkt in overeenstemming met de norm NF « Electricité Performance”. Indien u echter van mening bent dat uw handdoekdroger wel te heet wordt, moet u controleren of het vermogen wel is aangepast aan de oppervlakte van het vertrek (wij raden 50W / m3 aan) en of de handdoekdroger niet in de tocht staat want dit zou zijn werking kunnen verstoren.

Om de handdoekdroger De vuilsporen worden veroorzaakt door de kwaliteit van de omgevingsheen verschijnen vuilspo- lucht (kaarsen, sigarettenrook, slechte ventilatie, ...). ren op de muur De laatste elementen boven en beneden zijn veel minder warm dan de overige elementen van de handdoekdroger

- Wat betreft de bovenste elementen, deze worden niet volledig gevuld met het oog op de uitzetting van de thermodynamische vloeistof. Zij worden alleen via geleiding verwarmd. - Wat betreft de onderste elementen, zij geleiden de terugloop van de vloeistof die zijn warmte heeft afgegeven.

De handdoekdroger Controleren of hij naar behoren op zijn houder is vastgezet. Als de handmaakt trilgeluiden tijdens doekdroger op een holle wand is bevestigd, is het mogelijk dat hij gaat het verwarmen trillen. De dagelijkse herhaling VControleren of er zich geen stroomonderbreking heeft voorgedaan. . van de 24u auto modus Zie, indien nodig, bladzijde 18 “Het tijdstip van de inwerkingstelling van werkt niet de 24u auto modus wijzigen”.

De dagelijkse herhaling - Controleren of men niet van de zomertijd op de wintertijd of omgevan de 24u auto modus keerd, is overgegaan. gaat niet op het gewenste - Als de handdoekdroger een aantal uren is uitgezet, zal de dagelijkse hertijdstip van start. haling van de 24u auto modus verschoven worden. Zie in dit geval bladzijde 18 “Het tijdstip van de inwerkingstelling van de 24u auto modus wijzigen”. Voorbeeld:Om 7 uur treedt de dagelijkse herhaling van de 24u auto modus in werking voor een tijdsduur van 2 uren, dus tot aan 9 uur. Om 10 uur zet u de verwarming van uw handdoekdroger uit (druk op de schakelaar E). Om 22 uur, zet u hem weer aan (druk op de schakelaar E). De radiator is dus 12 uur lang uitgezet. De dagelijkse herhaling van de 24u auto modus zal dientengevolge om 19 uur de dag erop in werking treden (7 uur + 12 uur). 23

NL Apparaten met programmering : De handdoekdroger volgt Controleren of de programmeringcentrale wel naar behoren gebruikt de programmeeropdrach- wordt. (zie gebruikshandleiding). ten niet op. Het verwarmingslampje Deze werking is normaal, de handdoekdroger kan blijven draaien om gaat branden als de hand- een temperatuur van -3,5°C ten opzichte van de COMFORT tempedoekdroger in de ECO ratuur in stand te houden. modus staat. Indien u er niet in bent geslaagd om het probleem op te lossen, moet u contact opnemen met de servicedienst van de fabrikant, zorg ervoor dat u de referenties van de handdoekdroger in handbereik hebt: te weten de handelscode en het serienummer. Meet de temperatuur in het vertrek op en win inlichtingen in met betrekking tot het mogelijke programmeersysteem.

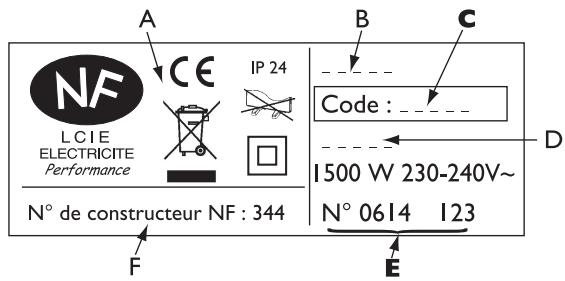

REFERENTIES VAN DE HANDDOEKDROGER Meet de temperatuur in het vertrek en informeer u desgevallend over het programmeringssysteem. De referenties staan vermeld aan de rechterzijde van de handdoekdroger. Door middel van de handelscode en het serienummer A Normen, kwaliteitlabels B Handelsnaam C Handelscode D Referentie fabricatie E Serienummer F Constructeur nummer

kan de constructeur de handdoekdroger die u juist aangeschaft heeft, identificeren. Apparaten met dit symbool mogen niet bij het huishoudelijk afval geplaatst worden, maar dienen afzonderlijk ingezameld en gerecycled te worden. De inzameling en de recycling van afgedankte producten dient te gebeuren volgens de plaatselijke voorschriften en verordeningen.
