GEBRUIKSAANWIJZING 530iPX HUSQVARNA

NL Gebruiksaanwijzing 61-88

Inhalt

Einleitung. 2

Fehlerbehebung 26

Sicherheit. 4

Vervoer, opslag en verwerking. 85

Montage. 71

EG-conformiteitsverklaring. 88

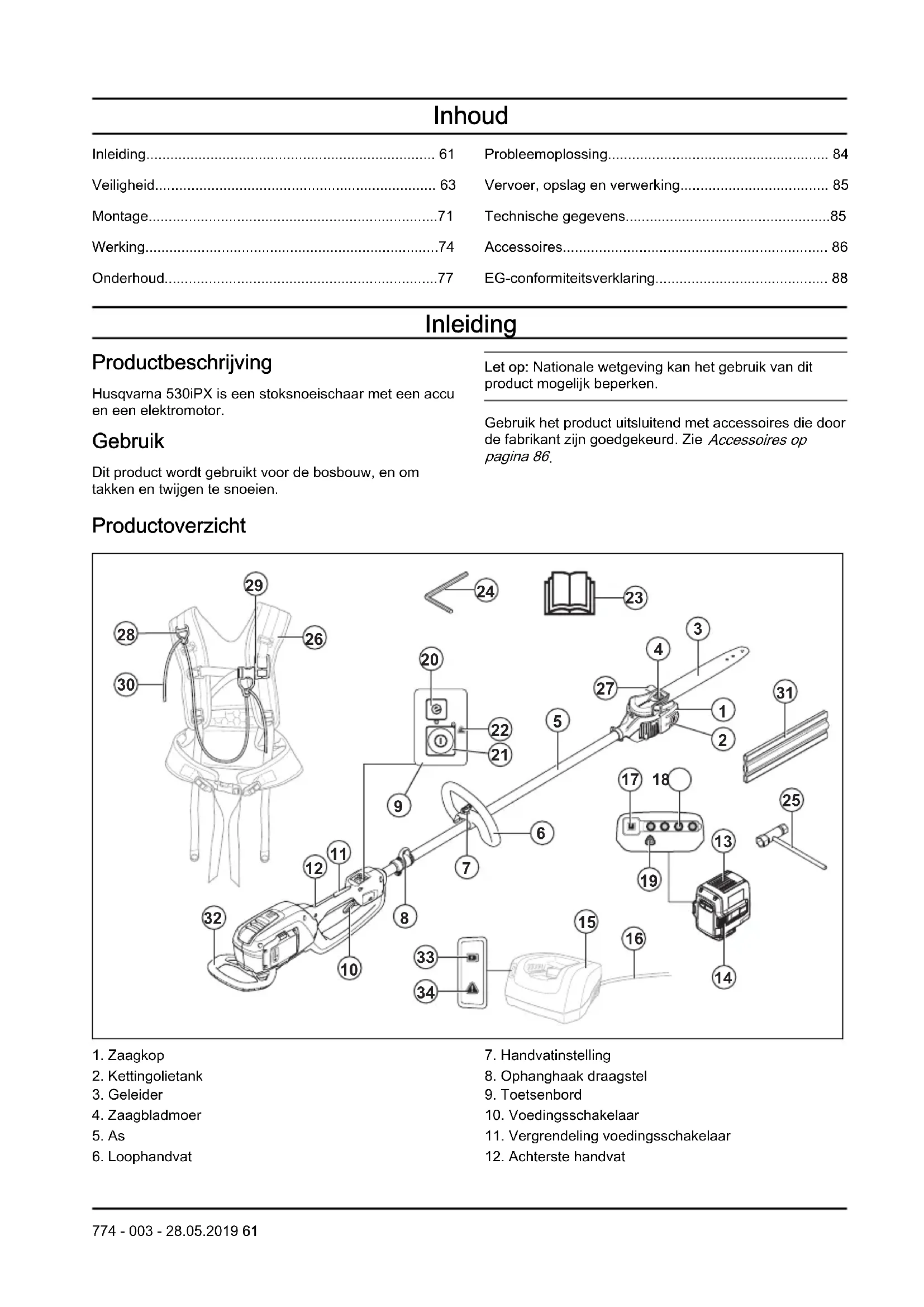

Inleiding

Productbeschrijving

Husqvarna 530iPX is een stoksnoeischaar met een accu en een elektromotor.

Let op: Nationale wetgeving kan het gebruik van dit product möglichk beperken.

Gebruik

Dit product worden gebruikt voor de bosbouw, en om takken en twijgen te snoeien.

Gebruik het product uitsluitend met accessoires die door de fabrikant zijn goedgekeurd. Zie Accessoires op pagina 86.

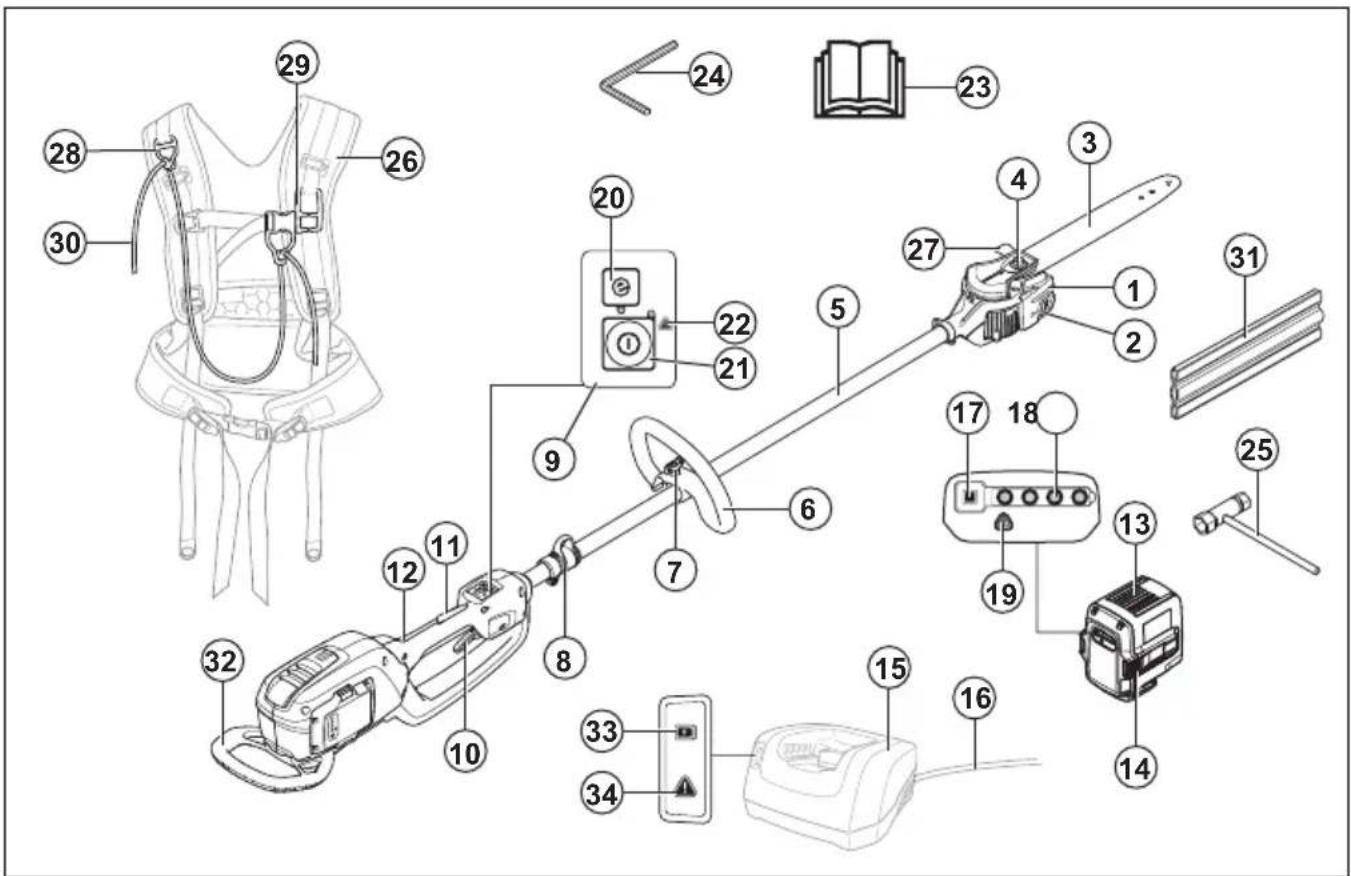

Productverzicht

1.Zaagkop
2. Kettingolietank
3. Geleider
4. Zaagbladmoer
5. As
6. Loophandvat

1. Handvatinstelling
2. Ophanghaak draagstel
3. Toetsenbord
4. Voedingssschakelaar
5. Vergrendeling voedingsschakelaar

6. Achterste handvat

7. Accu (accessoire)

8. Accuontgrendelknoppen
9. Acculader (accessoire)
10. Flexibel snoer
11. Accu-indicatieknop
12. Accustatus
13. Waarschuwingslampje
14. SavE-knop
15. Start- en stopknop
16. Waarschuwingslampje
17. Bedieningshandleiding
18. 4 mm inbussleutel
19. Combinationsleutel
20. Draagstel (accessaire)
21. Takkenhaak
22. Oogje voor schouderband

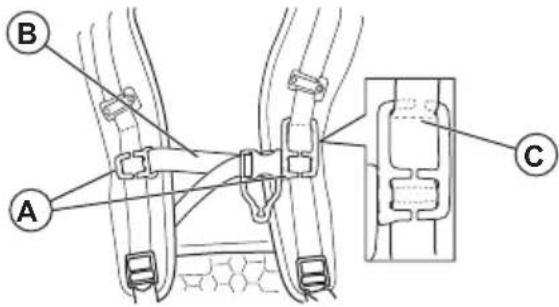

23. Oogje voor borstband
24. Elastische band
25. Transportbescherming

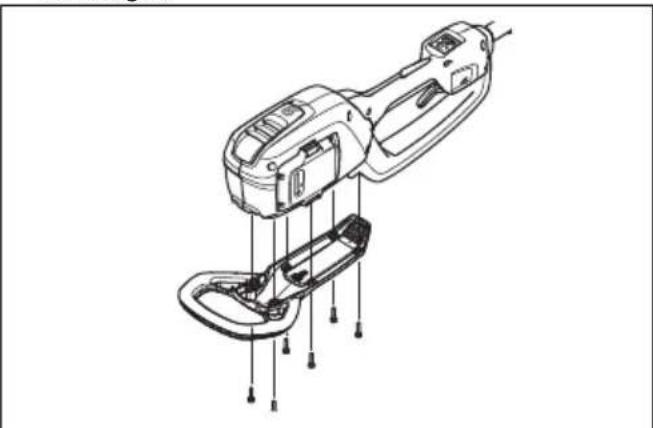

26. Stootbescherming
27. Vermogenindicator
28. Waarschuwingslampje

Symbolen op het product

WAARSCHUWING! Dit product is gevaarlijk. Onzorgvuldig of onjuist gebruik van het product kan leiden tot letsel of de dood van de gebruiker of omstanders. Lees en volg alle veiligheidsinstructies in de bedieningshandleiding om letsel bij de gebruiker of omstanders te voorkomen. Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

Gebruik een veiligeidshelm op locaties waar objecten op u+kunnen vallen. Gebruik

goedgekeurde gehoorbescherming. Gebruik goedgekeurde oogbescherming.

Draag goedgekeurde veiligheidshandschoenen.

Gebruik antisliplaarzen voor zwaar gebruik.

De pijlen tonen de grenswaarde voor de stand van de hendel.

Houd alle lichaamsdelen uit de buurt van de hete oppervlakken.

Kettingolie bijvullen en de oliestroom afstellen.

Werkcyclus zaageenheid, bedrijfstijd/ stationaireijd.

Zowel het product als de verpakking mogen Niet worden verwerkt als huishoudelijk afval. Het product en de verpakking要去en worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur. (Alleen geldig voor Europa)

Dit product is nicht elektrisch geïsoleerd. Wanner het product in contact kommt met of in de buurt komt van stroomvoerende leidingen kan dit leiden tot dodelijk ongelukken of ernstig letsel. Elektriciteit kan door een zogenaamde spanningsboog van het ene maar het andere punt geleid worden. Hoe hoger de spanning is, des te langer de weg waarover de elektriciteit geleid kan worden. Elektriciteit kan ook door takken of andere voorwerpen geleid worden, vooral als deze nat+zijn. Hou altijd minimaal 10 m afstand tussen de machine en een leiding waarop spanning staat en/of voorwerpen die daarmee in contact staan. Wanner u toch met een kortere veriligheidsafstand moet werkken, moet u altijd contact opnemen met de desbetreffende energiaaatschappij om ervoor te zorgen dat de spanning uit staat voordat u uw Werkzaamheden begint.

Gebruikers van het product moeten erop toezien dat erijdens het werk geen mensen of die- renDICHERdan15mert bijhetproductkomen.

yyyywwxxx Het productplaatje toont het seri-emmer. yyyy is het productiejaar, ww is de productieweek en xxxis het seriENUMmer.

C E Het product voldoet aan de geldende EG-richtlijnen.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten.

Symbolen op de accu en/of op de accuhouder.

Lever dit product in bij een recyclepunt voor elektrische en elektronische apparatuur. (Alleen geldig voor Europa)

Faalveilige transformator.

Bewaar en gebruik de acculader alleen binnen.

Dubbele isolatie.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product wordenveroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zijn, of onderdelen die nicht zich goedgekeurd door de fabrikant.
• het product een accessoire bevat dat Niet afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gezruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wort gebrukt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wort gebrukt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle
veiligheidswaarschuwingen en alle
instructies. Het Niet opvolgen van de
waarschuwingen en instructies kan leiden

tot elektrische schokken, brand en/of ernstig letsel.

Let op: Bewaar alle waarschuwingen en instructies voor later gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst zowel maar gereedschappen die op hetlichtnet (met snoer) werken als gereedschappen die met een accu (snoerloos) werken.

Veiligheid van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren erder ongelukken.
• Gebruik elektrisch gereedschap nicht in een omgeving waar ontploffingsgevaar bestaat, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische apparaten creeren vonken waardoor het stof of de dampen hunnen ontbranden.
• Houd kinderen en omstanders op afstand wanner u elektrisch gereedschap gebruikt. U kurz de contrôle over het apparaat verliezen als u afgeleid worden.

• Elektrisch gereedschap moet geschikt voor het betreffende stopcontact. Wijzig nooit de stekker. Gebruik nooit een adapterstekker in combinatie met geaarde elektrische gereedschappen. Ongewijzigde

stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.

Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
- Stel elektrische gereedschappen nicht bloot aan regen of vochtige omstandigheden. Water dat in elektrisch gereedschap binnendringt, verhoegt het risico op elektrische schokken.
- Gebruik het snoer Niet voor oneigenlijke doeleinden. Gebruik het snoer nooit om het elektrische apparaat aan te dragen, te trekken of om de stekkeruit het stopcontact te trekken. Houd het snoer uit de buurt van warmte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de knoop geraakte snoeren verhogen het risico op elektrische schokken.
- Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis wonneer u buiten werkt met elektrisch gereedschap. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
- Als gebruik van een elektrisch apparaat in een vochtige omgeving onvermijdelijk is, gebruik dan een netvoeding met reststroombescherming (RCD). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees algid alert, kijk wat u doet en gebruik uw gezonde verstand wanner u elektrisch gereedschap gebruikt. Gebruik elektrisch gereedschap Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheidijdens het gebruik van elektrische apparaat kan leiden tot ernstig persoonlijk letsel.
  Maak algijd gebruik van persoonlijke beschemmingsmiddelen. Draag algijd oogbescherming. Beschemmingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.
• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de uit-positie staat voordat u het gereedschap aansluit op een spanningsbron en/of accu, oppakt of draagt. Het dragen van elektrische apparaten met uw vinger op de schakelaar of het onder spanning zetten van elektrische apparaten waarvan de schakelaar op aan staat, kan makkelijk leiden tot ongelukken.
• Verwijder eventuele (instel)sleutels voordat u het elektrisch gereedschap inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap kan persoonlijk letsel tot gevolg hebben.

• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Hierdoor heeft u een betere controle over het apparaat in onverwachte situatuies.

• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uwaar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of langhaar hunnen verstrikt raken in bewegende onderdelen.

• Als de möglichkheid bestaat voor het opvangen van stof moet uervoort zorgen dat deze is aangesloten en op de juiste wijze worden gebruikt. Het gebruik van stofopvang kan stofgerelateerde gezaren beperken.
• Laat de vertrouwdheid met de door u gebruike apparaten door het freiante gebruik ervan Niet toe leiden dat u de veiligheidsprincipes negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel.
• De trillingssemissie tijdens het feitelijke gebruik van de machine kan afwijken van de opgegeven totaalwaarde en is affankelijk van de manier waarop het gereedschap worden gebruikt. Om zichzelf te beschermen,要去en gebruikers de nodige verilgheidsmaatregelen nemen op basis van een schatting van de bloatstelling in de feitelijke gebruiksomstandigheden. Hierbij moet rekening worden gehonden met alle elementen van de bedrijfscyclus, dus Niet alleen deijd dat het gereedschap actief worden gebruikt, maar ook deijd dat het gereedschap is uitgeschakeld of stationair draait.

Gebruik en verzorging van elektrische apparaten

• Gebruik elektrische gereedschap nicht voor taken waarvoor het Niet geschikt is. Gebruik het juiste elektrische apparaat voor uw toepassing. Met het juiste elektrische apparaat(Intunt u de taak better en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap Niet als de aan/ uitschakelaar Niet werkt. Elektrische apparaten die niedeti bediend+kennen worden met de schakelaar+zijn gevaarlijk en要去en gerepareerd worden.
• Haal de stekker uit het stopcontact en/of verwijder de accu van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregelen verkleinen het risico op het per ongeluk starten van het elektrische apparaat.
• Berg elektrisch gereedschap dat u Niet nodig hebt op buiten het bereik van kinderen en LAST personen die onbekend+zijn met het elektrisch gereedschap of deze instructies Niet werken met het elektrisch gereedschap. Elektrische apparaten zijn gevaarlijk in handen van ongetrainde gebruikers.

• Onderhoud elektrisch gereedschap goed. Controller op onjuiste montage of vastlopen van bewegende delen, gebroken onderdelen en andere condities die de werking van het elektrische gereedschap konnen beinvloeden. Als het elektrische apparaat beschadigd is, moet u het latent repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrische apparaten.

• Houd snijgereedschappen scherp en schoon. Goed onderhonden snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en+zijn eenvoudiger onder controle te houden.

• Gebruik het elektrisch gereedschap, de accessoires, gereedschapsbits en dergelijkte in overeenstemming met deze instructies en houd hierbij rekening met de werkkomstandigheden en het type klus dat要去 worden uitgevoerd. Als u het elektrische apparaat voor andere toepassenen gebruikt dan waarvoor het is bedoeld, kan er een gevaarlijke situatie ontstaan.

Gebruik en onderhoud van gereedschap met accu

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecifieerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creeren als de lader met een andere accu worden gelebruikt.
• Gebruik elektrisch gereedschap enkel met de specifiek hiervoor bedoelde accu. Als er andere occupacks worden gebruikt, bestaat er risico op letsel en brand.
• Als het.Accupack Niet gebruikt worden, houd hem danuit de buurt van andere metalen voorwerpen, zoalspaperclips, Munten, sleutels, spijkers, schroeven ofanderekleine metalen voorwerpen die eenverbinding tussen de twee klemmen hunnen make. Als er kortsluiing tussen de accuaansluitingenontstaat, kunnen er brandwonden of brand ontstaan.
• Als het accupack verkeerd worden gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze nicht aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen kommt dient u medische hulp in te roepen. Vloeistof die uit accu's loopt, kan irritatie of brandwondenveroorzaken.

Service

• Laat uw elektrische apparaat repareren door een gekwalificeerde monteur en gebruik uitsluitend identieke verrangingsonderdelen. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap worden gehandhaafd.

Veiligheidswaarschuwingen voor stoksnoeischaar - persoonlijke veiligkeit

• Houd alle lichaamsdelen uit de buurt van de zaagketting wanner u de stoksnoeischaar gebruikt. Controller voordat u de stoksnoeischaar start of de zaagketting niets raakt. Als u even Niet oplet, kan uw kleding of lichaam vast komen te zitten in de zaagketting bij het gebruik van een stoksnoeischaar.
  Houd de stoksnoeischaar alkijd stevig vast met uw rechterhand op het achterste handvat en uw linker handvat op het voorste handvat. Als u de motorkettingzaag andersom vasthoudt, neemt de kans op persoonlijk letsel toe; doe dat dus nooit.
  Houd de stoksnoeischaar alleen vast aan de geisoleerde handgrepen, odomat de zaagketting

verborgen bedrading of het snoer van het gereedschap kan raken. Als zaagkettingen een onder stroom staande draad aanraken, kan dit ervoor zorgen dat Niet-geisoleerde delen van de sneeischaar ook onder stroom komen, waardoor gebruiker een elektrische schok kan krijgen.

• Draag oogbescherming. We raden u aan verdere beschemingsuitrusting voor gehoor, hoofd, handen, benen en voeten te gebruiken. Als u een geschikte beschemingsuitrusting draagt, neemt de kans op persoonlijk letsel door rondvliegend vuil of onbedoeld contact met de zaagketting af.
  Ga algid goed staan en bedien de motorkettingzaag alleen terwijl u op een vaste, stevige en vlakke ondergrund staat. Gladde of instabiele oppervlakken konnen ervoor zorgen dat u uw evenwicht of de controle over de stoksnoeischaar verliest.
• Als u een tak doorzaagt die onder spanning staat, zorg dan dat de tak u zich kan raken. Als de spanning in de houtvezels vrijkomt, kan de geveerde tak de gebruiker raken en/of ervoor zorgen dat de gebruiker de stoksnoeischaar nicht meer onder controle heeft.
• Wees zeer voorzichtig als u struiken enjonge bomen zaagt. Het dunne materiaal kan vast komen te zitten in de stoksnoeischaar en maar u toe zwiepen of uuit uw evenwicht brengen.

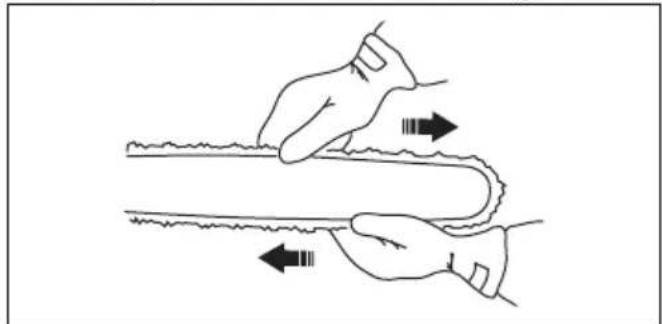

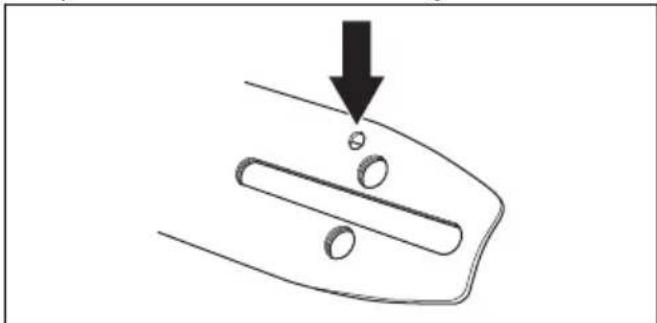

• Volg de instructies voor het smeren, het spannen van de ketting en het verrangen van de geleider en de ketting. Als de ketting Niet goed is gespannen of gesmeerd, kan de ketting breken en neemt de kans op terugslag toe.
• Draag de stoksnoeischaar bij de voorste handgreep, met de stoksnoeischaar uitgeschakeld en uit de buurt van uw lichaam. Als u de stoksnoeischaar vervoert of opbergt,要去 u altijd de afdekking over de geleider aanbrengen. Als u de stoksnoeischaar goed hanteert, verlaagt u de kans op onbedoeld contact met de bewegende zaagketting.
• Zaag alleen hout. Gebruik de stoksnoeischaar alleen waarvoor hij is bedoeld. Bijvoorbeeld: gebruik de stoksnoeischaar Niet om metaal, plastic, metselwerk of ander bouwmaterialaal dan hout door te zagen. Als de stoksnoeischaar voor andere toepassenen worden gebruikt dan waarvoor hij is bedoeld, kan dat tot gevaarlijke situaties leiden.
• Houd de handgrepen droog, schoon en vrij van olie en vet. Vettige, met olie bedekte handgrepen zijn glad, waardoor u de controle kunt verliezen.
• Probeer Niet om een boom te vellen tot u weet welke risico's er zich en hoe u deze kurz vermijden. Ernstige verwondingen können zich voordoen bij de gebruiker ofomstandersijdens het vellen van een boom.

• Deze stoksnoeischaar is nicht bedoeld voor het vellen van bomen.Gebruik van de stoksnoeischaar voor andere werkzaamheden dan waarvoor hij is bedoeld zou+kunnen leiden tot ernstig letsel aan de gebruiker of omstanders.

• We raden neue gebruikers ten sterkste aan om het zagen van stammen op een zaagbok of -houver te oefenen.

Oorzaken van terugslag en het voorkomen ervan door de gebruiker

Er kan terugslag optreden wanner de punt van het zaagblad in contact komt met een voorwerp of wanner de zaagsnede dichtklapt en de stoksnoeischaar in de snede worden geblokkeerd. Soms kan er bij contact met de punt een reactie in tegengestelde richting ontstaan, waardoor het zaagblad omhoog enaar achteren maar de gebruiker toe komt. Als de stoksnoeischaar aan de bovenkant van de geleider klem komt te zitten, kan de geleider snel op de gebruiker af+komen. Bij deze reacties kunt u de controle over de stoksnoeischaar verliezen, wat kan leiden tot ernstig persoonlijk letsel. Vertrouw Niet uitsluitend op de veiligheidsvoorzieningen die in de stoksnoeischaar zijn geinteggreerd. Bij het gebruik van een stoksnoeischaar moet u een+aantal stappen nemen om ongevallen of letsel bij het snoeien te voorkomen. Terugslag is het gevolg van verkeerd gebruik en/of verkeerde bedrijfsprocedures of - omstandigheden van de stoksnoeischaar en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder worden beschreiben:

• Houd de stoksnoeischaar stevig vast, met uw duimen en vingers rond de handgrepen, met beiden handen op de stoksnoeischaar en uw lichaam en arm zodanig geplaatst dat u eventuele terugslag kunt opvangen. De kracht van een terugslag kan door de gebruiker onder controle worden gehonden, mits de juiste voorzorgsmaatregelen worden genomen. Laat de stoksnoeischaar Niet los.
• Reik Niet te ver en zaag nicht boven schouderhoogte. Zo voorkomt u onbedoeld contact met de punt en houdt u de stoksnoeischaar in onverwachte situations beter onder controle.
• Gebruik allen verrangende geleiders en stoksnoeischaren die door de fabrikant worden opgegeben. Onjuiste verrangende geleiders en stoksnoeischaren können leiden tot kettingbreuken/of terugslag.
• Volg de instructies van de fabrikant voor het slijpen en onderhonden van de stoksnoeischaar. Als de zaagdiepte worden verkleind, kan de terugslag toenemen.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder de accu om onbedoeld starten van de machine te voorkomen.
• Dit product kan bij onvoorzichtig of onjuist gebruik een gevaarlijk gereedschap়n. Dit product kan

ernstig of fataal letsel toebrengen aan de gebruiker of andereen.

• Gebruik het product zich als de oorspronkelijke specificatie is gewijzigd. Vervang geen onderdelen van het product zonder toestemming van de fabrikant. Gebruik alleen onderdelen die zich goedgekeurd door de fabrikant. Onjuist onderhoud kan leiden tot letsel of de dood.
• Controller het product voor gebruik. Zie Veiligheidsvoorzieningen op het product op pagina 68 en Controlleren voor het starten op pagina 75. Gebruik nooit een defect product. Voer de in deze handleiding beschreiben veiligheidscontroles en de onderhouds- en service-instructiesuit.
• Kinderen要去ndertoeichtwordengehouden omerzekervatzijndatzeietmethetproduct spelenu.Laathetproductnooitgebruikendoord Kinderenofanderepersonendietnijopgeleid voorhetgebruikofonderhoudvanhetproducten/of deaccu.De minimumlneftijdvan de gebruiker kan zichvastgelegdinaplaatselijkevoorschriften.
• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde Personen te verhinderen.
• Bewaar het product buiten het bereik van kinderen.
• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik algijd originele accessoires. Niet goedgekeurde wijzigingen en/of nicht-originele onderdelen+kennen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden.

Let op: Landelijke of lokale wettelijkke voorschriften können van toepassingং op het gebruik. Volg de eventuele voorschriften op.

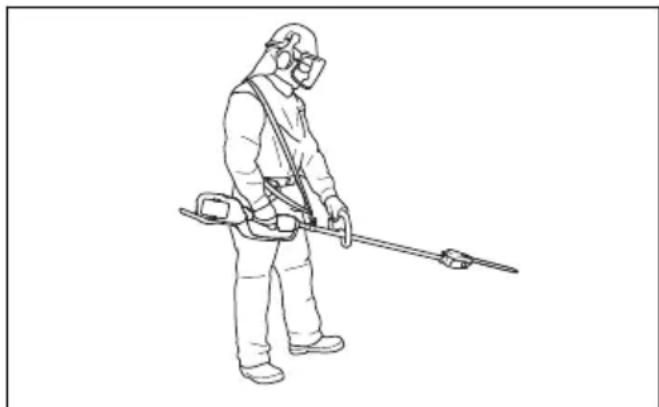

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees en volg de volgende waarschuwingen voordat u het product gaat gebruiken.

Zorg ervoor dat er zich geen personen of dieren op een afstand kleiner dan 15 meter bevinden verwijl u werkt. Indien meerere gebruikers in hetzelfde gebied werken,要去 de veiligheidsafstand minimaal 15 meter bedragen. Anders bestaat er een risico op ernstig persoonlijk letsel. Schakel het product onmiddelijk uit indien iemand dichter bij komt. Draai het product nooit rond zonder eerst te controleren of erchyter u Niet iemand zich in de veiligheidszone bevindt.
- Werken in slechte weersomstandigheden is vermoeiend en kan tot extra gevaarlijke situatuies leiden. Het is in verband met het extra gevaar Niet aanbevolen om de machine te gebruiken bij zeer slecht waar, bijvoorbeeld dichte mist, zware regen, sterke wind, intense koude of bij risico op bliksem, etc.

• Sta Niet toe dat kinderen het product gebruiken of in de buurt van het product komen. Het product start gemakkelijk, zodat kinderen deze möglichk hunnen starten wanner ze niet onder volledig toezicht staan. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Koppel de accu los wanner het product niet onder streng toezicht staat.
• Zorg ervoor dat mensen, dieren of andere dingen geen invloed hebben op uw contrôle over het product en dat ze Niet in contact komen met de snijuitrusting of losse objcten die worden uitgeworpen door de snijuitrusting.
• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming.altijd af zodra het product is gestopt.
  Overmatige bloatstelling aan trillingen kan leiden tot bloedvat- en zenuwbeschadigingen bij personen met een slechte bloedcirculatie. Consulteer uw dokter wanner u symptomen waarneemt die wijzen op overmatige bloatstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen worden meestal waargenomen in de vingers, handen of polsen.
• Onder geen bedding mag snijuitrusting worden gebruikt zonder dat een goedgekeurde beschermkap is gemonteerd. Indien een verkeerde of defekte beschermkap worden gemonteerd, kan dit ernstige verwondingen verroorzaken.
• Stop aktijd het product, verwijder de accu en zorg ervoor dat de snijuitrusting volledig stopt voordat u werkzaamheden uitvoert aan het product. Het nicht volgen van de slijpinstructies verhoegt het terugslagrisico van de ketting aanzienlijk.
• Wanner u in een situatie belandt waar u zich goed weet hoe u verder te werk要去 gaan,要去 u een expert raadplegen. Wend u tot uw dealer of uw serviceworkplaats. Gebruik de machine nooit voor taken waar voor u zich voldoende gekwalificeerd bent.
• Gebruik de machine nooit voor taken waarvoor u nicht voldoende gekwalificeerd bent.
• Gebruik het product nooit wanner u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermögen, beordelingsvermögen of.Coordinatie kuren beinvloeden.
• Het product kan met enorme kracht opzij worden geworpen als de punt van het zaagblad in contact komt met een vast voorwerp. Dit worden terugslag genoemd. Terugslag kan zo heftig zijn dat het product en/of de gebruiker in een bepaalde richting worden geworpen, waardoor de gebruiker de contrôle over het product kan verliezen. Vermijd zagen met de punt van het zaagblad.
• Gebruik het product nooit zonder de mogelijkheid hulp in te roepen in geval vanood.

Zorg voor een goede balans en een stabiele houding. Zorg ervoor dat u veilig kut gaan en staan. Controleer of er eventuele hindernissen zich als u onverwacht snel要去 kunnen wegkommen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wonneer u op hellend terrein werkt.
- Controller het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, gebroeken glas, spijkers, staaldraad, touw en dergelijkde, die weggeslingerd hunnen worden of vast hunnen komen zitten in de snijuitrusting.
- Wees extra voorzichtig wonneer u in bomen zaagt die gespannen zijn. Een gespannen boom kan zowel voor als na het doorzagen in+zijn normale stand terug vliegen. Als u op de verkeerdeplaats staat of de inkeping op de verkeerde plaats maakt, kan dit ertoe leiden dat de boom u of het product raakt, zodat u de controle verliest. In beiden geallen kunt u ernstig gewond raken.

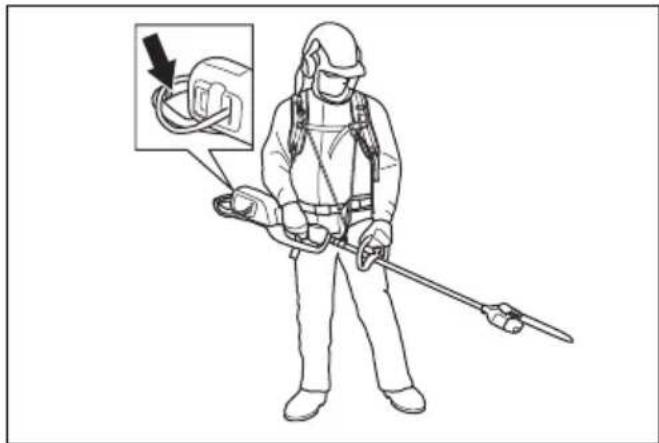

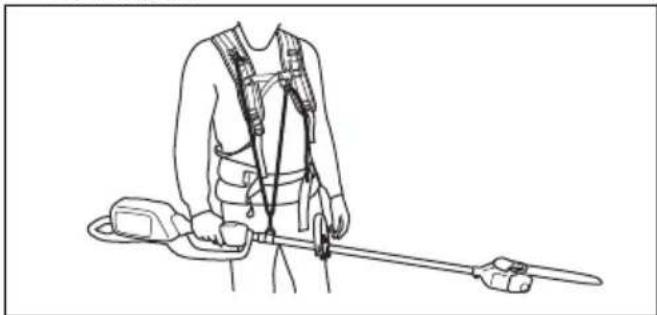

- Gebruik het draagstel om het gewicht van het product te ondersteunen en het hanteren te vergemakkelijken.
- Houd het product alsijd met twee handen vast. Houd het apparaat rechts van uw lichaam.

• Stop het product wanner u zich verplaatst. Bevestig de transportbescherming voordat u het product gaat dragen of vervoeren.
• Leg het product nooit neer verwijl het is geactiveerd, tenzij u er goed zich op hebt.
• Indien het product worden bediend bij temperaturen lager dan -10^ ,要去en het product en de accu voor aanvang van de werkzaamheden gedurende ten minste 24 uur worden opgeslagen in een verwarmde ruimte.
• Sta nooit direct onder een tak die wordt afgezaagd. Dit kan leiden tot ernstig of zelfs dodelijk letsel.
• Houd u aan de geldende veiligheidsvoorschriften voor werkzaamheden in de buurt van hoogspanningskabels.
• Dit product is nicht elektrisch geisoleerd. Wanneer het product in contact kommt met of in de buurt kommt van stroomvoerende leidingen kan dit leiden tot dodelijke ongelukken of ernstig persoonlijk letsel. Elektricitieit kan door een zogenaamde spanningsboog van het ene maar het andere punt geleid worden. Hoe hoger de spanning is, des te langer de weg waarover de elektricitieit geleid kan worden. Elektricitieit kan ook

door takken of andere voorwerpen geleid worden, vooral als deze nat zich. Houd algtd minimaal 10 m afstandussen het product en stroomvoerende leidingen en/of voorwerpen die daarmee in contact staan. Wanneer u toch met een kortere veiligheidsafstand moet werken, moet u algtd contact opnemen met de desbeteffende energiaaatschappij om ervoor te zorgen dat de spanning uit staat voordat u uw werkzaamheden begint.

• Het gebruik van defecte snijuitrusting kan het risico op oncevallen vergroten.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draagijdens het gebruik van het product algijd goedgekeurde persoonlijke beschemmingssuitrusting. Persoonlijke beschemmingssuitrusting hunnen nicht alle risico's uitsluten maar hunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschemmingsmiddelen.
• Gebruik een veiligheidshelm bij kans op vallende voorwerpen.

• Langdurige bootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Over het algemeen zichn accu-aangedreten producten relatief stil, maar schade kan voortvloeien uit een combinatie van geluidsniveau en lang gebruik. raadt aan dat gebruikers gebruik makes van gehoorbescherming wanner producten gedurende een groot deel van de dag worden gebruikt. Bij continu en regelmatig gebruik dienen gebruikers hun gehoor regelmatig te lately controlleden.

WAARSCHUWING: Gehoorbescherming beperkt de möglichkheid om geluiden en waarschuwingssignalen te horen.

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt,要去 u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde

veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.

• Draag zo nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

• Gebruik stevige laarzen of schoenen met antislipzool.

• Gebruik kleding van stevige stof. Gebruik algijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop Niet op blote voeten. Bind voor de veiligheid langhaar samen tot boven schouderhoogte.

• Houd een EHBO-doos binnen handbereik.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defect়.

• Controller de veiligheidsvoorzieningen regelmatig op een juiste werkung. Zie Onderhoudsschema op pagina 77.

• Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicedealer.

Toetsenbord controlleren

1. Druk op de start-/stopknop (A).

a) Het product is ingeschakeld wonneer de led (B) brandt.
b) Het product is uitgeschakeld wonneer de led (B)uit is.

1. Als het waarschuwingslampje (C) brandt of knippert. Zie Toetsenbord op pagina 84.

De vergrendeling van de activeringsschakelaar controlleren

De vergrendeling van de activeringsschakelaar is bedoeld om te voorkomen dat het product per ongeluk worden ingeschakeld. Wanner u de vergrendeling (A) indrukt, worden de activeringsschakelaar (B) losgelaten. Wanner u de handgreep loslaat, gaat zowel de gashendel als de gashendelvergrendeling terug maar de beginpositie. Deze beweging worden geregold door onafhankelijkke veren.

1. Controller of de activeringsschakelaar is vergrendeld wonneer de vergrendeling in de beginpositie staat.

1. Druk de voedingsschakelaarvergrendeling in en controllerer of各行 na het loslaten wee terugkeert maar de beginpositie.

1. Zorg ervoor dat de activeringsschakelaar en de vergrendeling vrij hunnen bewegen en dat de retourveer juist werkt.

1. Start het product, zie Product starten op pagina 75.
2. Geef volgas.
3. Laat de activeringsschakelaar los en controllerer de denijuitrusting stocht en blijft stilstaan.

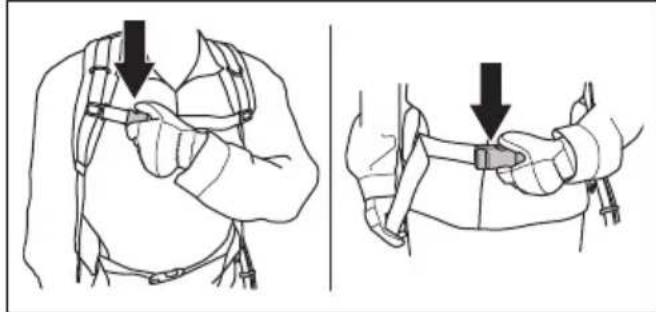

Snelontgrendeling van het draagstel

WAARSCHUWING: Gebruik het draagstel Niet als de snelle ontgrendelfunctie defect is. Zorg dat de snelle ontgrendelfunctie maar behoren werkst wanner u het product afstelt.

WAARSCHUWING: Zorg ervoor dat het producteilig aan het draagstel is bevestigd wonneer u het product gebruikt. Als dit nicht het geval is, kutu het product Niet veilig bedieren, wat kan leiden tot letsel bij uzelf en andereen.

De snelle ontgrendelfunctie bevindt zich aan de voorzijde van het draagstel. De banden van het draagstel要去iijd in de juiste positie blijven.

In een noodgeval zorgt de snelle ontgrendelfunctie ervoor dat u zich snel van het product kunt losmaken.

Beschemkap voor snijuitrusting

De beschermkap van de snijuitrusting voorkomt dat losse objcten in de richting van de gebruiker kutnen vliegen.

Controleer de beschemkap van de snijuitrusting op schade en verrang hem indien hij beschadigd is. Gebruik alleen de goedgekeurde beschemkap voor de snijuitrusting.

Veiligheidsinstrumenties voor snijuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

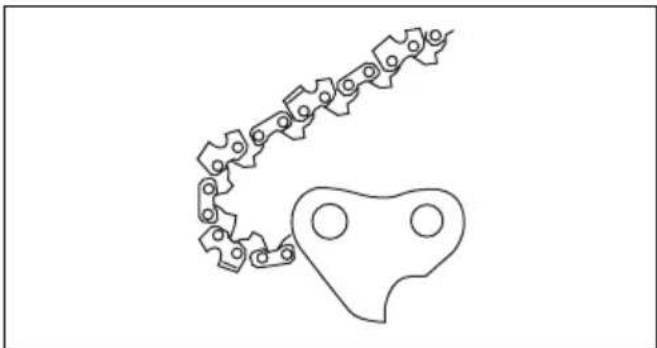

• Gebruik alleen de door ons aanbevolen combinaties van zaagblad/zaagketting en de hulpmiddelen voor vrijlen. Zie Accessoires op pagina 86 voor instructies.
• Draag veiligheidshandschoenen wanner u onderhoud aan de zaagketting uitvoert of de zaagketting gezruikt. Ook een zaagketting die nicht beweegt, kan verwondingen veroorzaken.

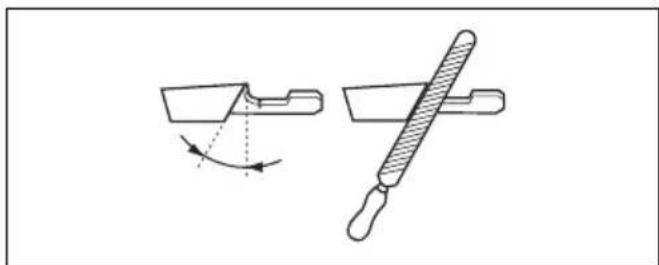

• Houd de zaagtanden goed geslepen. Volg de instructies en gebruik de aanbevolen vijilmal. Een beschadigde of verkeerd geslepen zaagketting vergroot de kans op ongevallen.

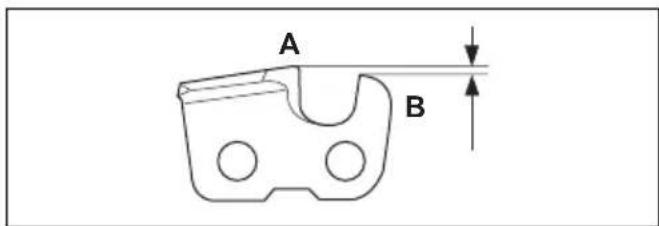

• Zorg voor de correcte tanddiepte. Volg de instructies en gebruik de aanbevolen instelling voor de vrijmal. Als de tanddiepte te groot is, vergroot dit de kans op terugslag.

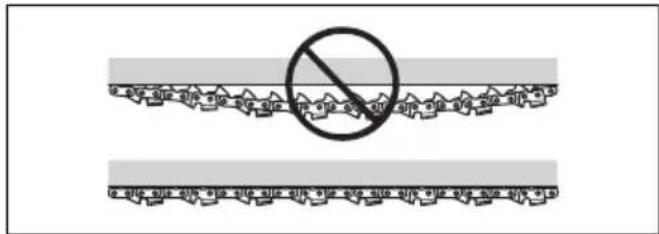

Zorg dat de zaagketting de juiste spanning heeft. Als de zaagketting Niet strak gegen het zaagblad loopt, kan de zaagketting van het zaagblad lopen. Een verkeerde fittingsspanning zorgt voor overmatige slijtage van het zaagblad, de zaagketting en het

kettingaandrijfwiel. Zie De ketting spannen op pagina 82.

Voer regelmatig onderhoud uit op de snijuitrusting en houd deze goed gesmeerd. Bij onvoldoende smering van de zaagketting is de kans op slijtage van het zaagblad, de zaagketting en het kettingaandrijfwiel groter.

Veiligkeit bij accu's

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik uitsluitend de BLi-accu's die we voor uw product aanbevelen. De accu's zijn voorzien van softwarematige encryptie.
• Gebruik de BLi-accu's die oplaadhaar zijnuitsluitend als een voedingsbron voor de bijbehorende producten van Husqvarna. Gebruik de accu Niet als voedingsbron voor andere apparaten, om letsel te voorkomen.
• Risico van elektrische schok. Breng de accuklemmen nicht in contact met sleutels, schroeven of ander metaal. Dit kan kortsluiting van de accuveroorzaken.
• Gebruik geen accu's die nicht oplaadhaar zijn.
• Plaats geen voorwerpen in de luchtspleten van de accu.
• Bescherm de accu gegen direct zonlicht, warmte of open vuur. De accu kan brandwonden en/of chemische brandwonden verooorzaken.
• Houd de accu uit de buurt van magnetrons en hoge druk.
• Probeer de accu Niet te demonteren of te slopen.
• Laat accuzuur Niet in contact komen met uw huid. Accuzuur kan verwondingen aan de huid, corrosie en brandplekken veroorzaken. Wrijf Niet in uw ogen wanner u accuzuur in uw ogen krijgt, maar spoel uw ogen minstens 15 minuten met water. Als accuzuur in contact is gekomen met uw huid,要去

de huid reinigen met veel water en zeep. Roep medische hulp in.

• Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (104 °F).
• Reinig de accu of acculader nooit met water. Zie Product, accu en acculader reinigen op pagina 83.
• Gebruik geen defecte of beschadigde accu.
• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.
• Houd de accu buiten het bereik van kinderen.

Veiligheidsvoorschriften voor acculader

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Risico van elektrische schok of kortsluiting wanneer de veiligheidsinstrumenties nicht worden opgevolgd.
• Gebruik geen andere acculader dan die bij uw product is geleverd. Gebruik uitsluitend -laders wanner u verrangende BLi-accu's oplaadt.
  Probeer de acculader Niet te demonteren.
• Gebruik geen defecte of beschadigde acculader.
• Til de acculader Niet op aan de voedingskabel. Trek aan de stekker om de acculaderuit de wandcontactdoos te halen. Trek Niet aan de voedingskabel.
• Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de kabel Niet bekneld raakt tussen objecten zoals deuren, hekken en dergelijkke.
• Gebruik de accumulator Niet in de buurt van brandbare materialen of materialen die corrosie{kunnenveroorzaken. Controller of de accumulator Niet is afgedekt. Haal de stekker van de accumulator uit de wandcontactdoos bij rookontwikkeling of brand.
• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu Niet buiten op. Laad de accu Niet op in vochtige omstandigheden.
• Gebruik de acculader alleen op plekken met een temperatuur:tussen 5^ (41^) en 40^ (104^)

Gebruik de lader in een omgeving die goed geventileerd, droog en stofvrij is.

• Plaats geen voorwerpen in de koelspleten van de accelulader.
• Verbind de contacten van de acculader Niet met metalen objecten, waar dat dit kortsluiting in de acculader kan veroorzaken.
• Gebruik goedgekeurde stopcontacten die nicht beschadigd zijn. Controller of de kabel van de accelader nicht beschadigd is. Als er verlengkabels worden gezruikt, zorg er dan voor dat deze nicht beschadigdহn.

Veiligheidsinstrumentes voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• Verwijder de accu voordat u onderhoud of andere controlesuitvoert,of het product demonteert.
• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zich beschreiben. Gaaar uw servicedaler voor verdergaande service- of onderhoudswerkzaamheden.
• Reinig de accu of acculader nooit met water. Sterke reinigingsmiddelen können schade aan het kunststof veroorzaken.
• Als u geen onderhouduitvoert,verkort dit de levenscyclus van het product en vergroot het risico op ongevallen.
• Voor alle service en reparations is speciale training vereist, vooral voor de veiligheidsvoorzieningen op het product. Als Niet alle controles in deze bedieningshandleiding een goed resultaat geen nadat u onderhoud hebt uitgevoerd, ga dan maar uw servicedealer. Wij garanderen dat u�are professionele reparations en service voor uw product krijgt.
• Gebruik alleen originele reserveonderdelen.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert.

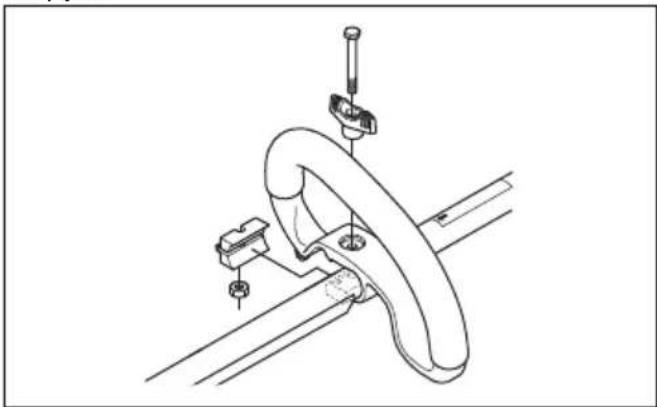

Loophandvat monteren

1. Bevestig het loophandvat op de steel:tussen de pijlen.

1. Schuif het afstandsstuk in de sleuf in het loophandvat.
2. Breng de moer, knop en schroef aan. Draai nicht te vast aan.
3. Stel het product af op de gewenste positie.
4. Draai de bout vast.

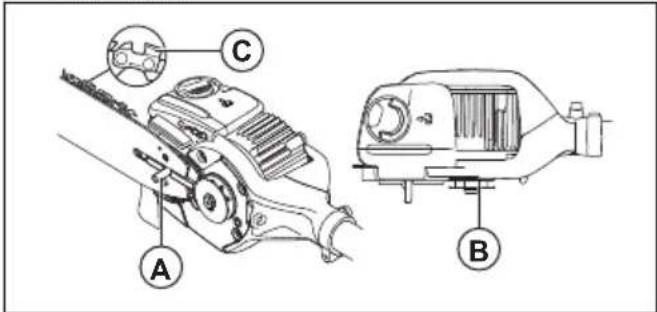

Geleider en zaagketting monteren

1. Verwijder de moer van de geleider waarmee het koppelingsdeksen vastzit.
2. Stel de geleider af op de geleiderbout. Plaats de geleider in de achefterste stand. Plaats de zaagketting op het kettingaandrijfwiel en in de groef van de geleider. Begin aan de boenzijde van de geleider.
3. Zorg dat de snijkanten van de zaagschakels op de bovenrand van de geleider (C) maar voren wijzen.
4. Lijn het gat in het zaagblad uit met de stelpen van de kettingspanner enplaats het koppelingsdeksel. Controller of de aandrijfschakels goed op het aandrijkettingwiel (B) passen. Controller of de zaagketting zich in de groef op de geleider bevindt. Draai de zaagbladmoeren met de hand zo vast可想而知 aan.

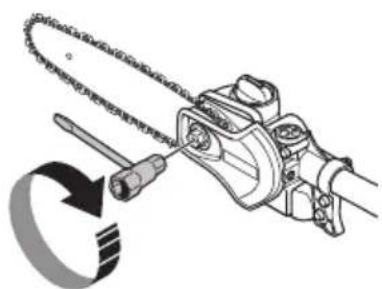

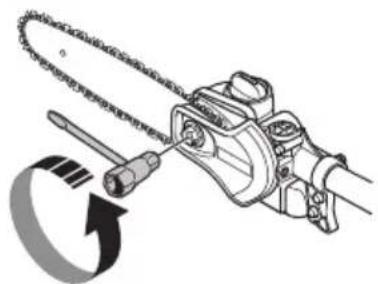

1. Breng de spanning aan op de zaagketting,zie De ketting spannen op pagina 82

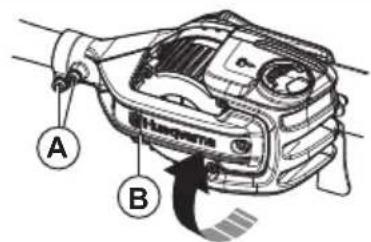

De hoek van de zaagkop aanpassen

WAARSCHUWING: Voor u doorgaat, moet u altiijd eerst het product uitschakelen en de

accu verwijden. Draag veiligheidshandschoenen.

1. Draai de schroeven op de zaagkop (A) los.
2. Draai de zaagkop (B) 90^ .
3. Draai de schroeven (A) vast.

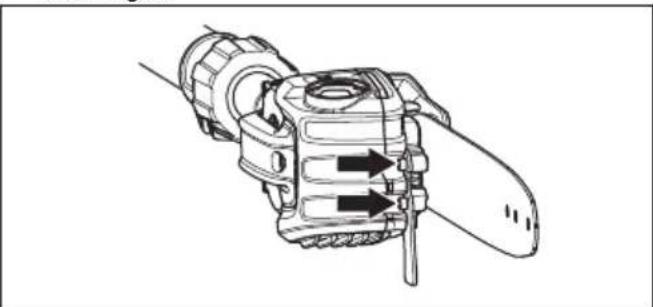

De takkenhaak monteren

• Gebruik 2 schroeven om de takkenhaak te bevestigen.

De schokbescherming monteren

1. Gebruik 6 bouten om de schokbescherming te bevestigen.

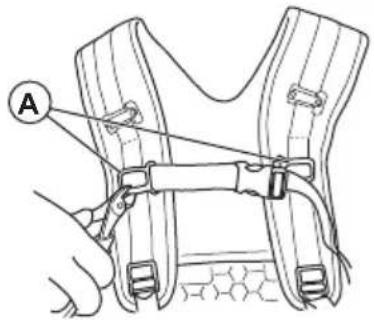

De borstband op het draagstel verrangen

1. Verwijder de bevestigingen (A) van de borstband.

1. Bevestig de neue borstband (B) op de schouderbanden van het draagstel. Begin met het onderste deel van de borstbandbevestiging (A).

Let op: Zorg ervoor dat de bevestigingen van de borstband zich boven de naad (C) van de draagriem bevinden.

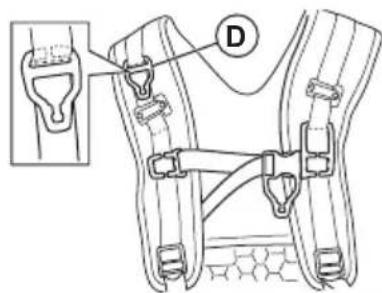

1. Bevestig het bevestigingsoog (D) aan de schouderband.

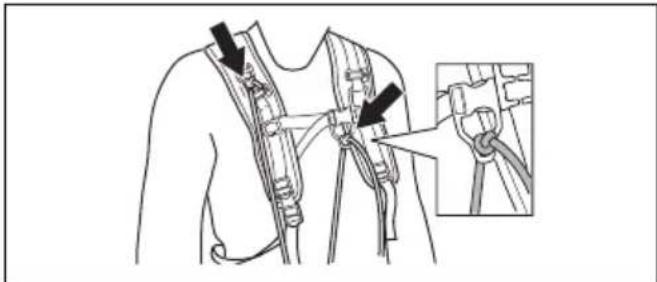

Draagstel afstellen

WAARSCHUWING: Gebruik.altijd het draagstel wonneer u het product gebruikt. Het draagstel geeft maximale controletijdens het bedrijf en vermindert het risico op vermoeidheid.

Als u een ruggedragen accu gebruikt, moet u ervoor zorgen dat de accukabel via klittenband aan de schokbescheming is bevestigd.

1. Doe het draagstel om.
2. Maak een knoop in de elastische band en bevestig de knoop aan het oogje aan de schouderband.
3. Maak een knoop in de elastische band en bevestig de knoop aan het oogje van de borstband.

1. Plaats de elastische band aan de ophanghaak van het draagstel.

Let op: Het product is correct gebalanceerd wanner u minimale handkracht hoeft te gebruiken om de zaagkop te kantelen.

Aansluiten van acculader

1. Sluit de acculader alleen aan als de spanning en frequentie overeenkomen met de specificaties op het productplaatje.
2. Steek de stekker in een geaard stopcontact. De LED op de acculaderlichteenmaal groen op.

Let op: De accu worden nicht opgeladen als de accutemperatuur hoger is dan 50^ / 122^ . Als de temperatuur hoger is dan 50^ / 122^ , zal de acculader de accu afkoelen voordat de accu worden opgeladen.

De accu aansluiten op het product

WAARSCHUWING: Gebruik uitsluitend originele Husqvarna-accu's in het product.

1. Zorg ervoor dat de accu volledig is opgeladen.
2. Druk de accu in de accuholder van het product. De accu is in positie vergrendeld als u een klik hoort.

OPGELET: Als u de accu Niet eenvoudig in de accuholder=kunt plaatsen, is de batterij nicht correct geinstalleerd. Dit kan schade aan het productveroorzaken.

1. Controller of de accu goed is geinstalleerd.

Accugegevens

Raadpleeg de bedieningshandleiding van de accu voor informatatie over het gebruik van de accu.

Kettingolie bijvullen

Vul de kettingolie bij na 1 bedrijfsuur of als de accu leeg is.

1. Open de kettingoliedop boven op de zaagkop.

1. Vul bij met Husqvarna-kettingolie.
2. Bevestig de kettingoliedop.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

De accu opladen

Let op: Laad de accu op als u deze voor de eerste keer gebruikt. Een neue accu is slechts 30% opgeladen.

1. Zorg ervoor dat de accu droog is.

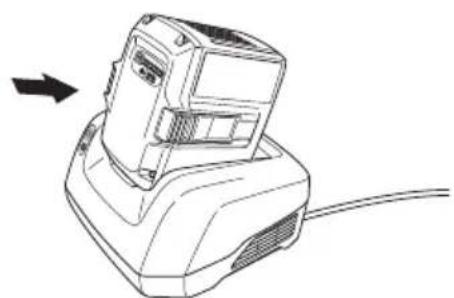

2. Plaats de accu in de acculader.

1. Zorg ervoor dat het groene laadlampje op de acculader gaat branden. Dat betekent dat de accu goed is aangesloten op de acculader.

1. Wanner alle LED's op de accu branden, is de accu volledig opgeladen.

1. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek Niet aan de kabel.
2. Haal de accuuit de acculader.

Let op: Raadpleeg de handleidingen van de accu en de acculader voor meer informatie.

Controleren voor het starten

1. Controller het werkgebied. Verwijder voorwerpen die weggeslingerd+kunnen worden.
2. Controller de zaagketting. Gebruik nooit botte, gebarsten of beschadigde apparatuur.
3. Controller of het product in goede staat is.
4. Controller of alle moeren en bouten goed vastgedraaid zich.
5. Zorg ervoor dat de ketting voldoende gesmeerd is,
   zie Snijuitrusting smeren op pagina 83.
6. Controller of de zaagketting altijd stopt, wanner de motor stationair loopt.
7. Gebruik het product alleen voor het beoogde doel.
8. Controller of de hendel en de veiligheidsfuncties in orde zichn. Gebruik nooit een machine die onderdelen mist of gewijzigd is ten opzichte van de specificatie.

Product starten

1. Houd de start-/stopknop ingedrukt totdat de groene led gaat branden.

1. Gebruik de activeringsschakelaar om het toerental te regelen.

De functie SavE gebruiken

Dit product heeft een accubesparingsfunctie (SavE). De SavE-functie beperkt het toerental van de ketting en zorgt voor de langste bedrijftstijd van de accu.

Let op: De SavE-functie zorgt nicht voor een lagere zaagkracht van het product.

1. Druk op de SavE-knop op het toetsenblok.
2. Controller of de groene LED gaat branden.
3. Druk nogmaals op de SavE-knop om de functie uit te schakelen. De groene LED gaat uit.

Product stoppen

1. Laat de activeringsschakelaar of de vergrendeling van de activeringsschakelaar los.
2. Druk op de start/stop-knop totdat de groene led uit is.

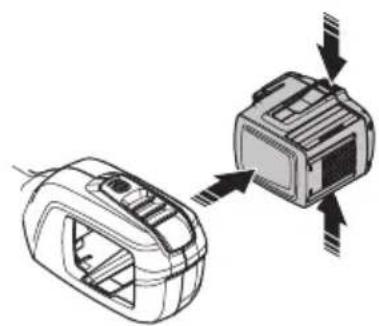

3. Druk op de ontgrendelknoppen op de accu en trek de accu eruit.

Boom kappen

• Vel nooit bomen in de richting van Niet-ontruimde ruimten.
  Werk bij het snoeien in de 9 tot 12-uurszone.
• De aanbevolen maximale diameter voor te vellen bomen is 15 cm.
• Een stomp op taillehoogte kan ervoor zorgen dat de boom zo ver möglichk in de richting van de doelrichting valt.
• Wanner u sneoit met de duwslag en druk, valt de boom waar achteren ten opzichte van de geleider.
• Wanner u snoeit met de trekslag, valt de boom\ maar voren ten opzichte van de geleider.
• Gebruik de geleider om de boom in de bedoelde valrichting te sturen. Gebruik voor groe bomen de takkenhaak ache ter de geleider.
  Zorg ervoor dat de boom valt nadat de stam is doorgezaagd en voordat u het product verplaatst.

Algemene werkinstructies

WAARSCHUWING: Wees voorzichtig wonneer u een boom zaagt die gespannen staat. Deze kan terug maar zijn eerdere positie springen en u of het product raken, wat leidt tot letsel.

• Controller het werkgebied.
  Zorg voor een open ruimte aan een Kant van het werkgebied en begin vanaf waar met de werkzaamheden.

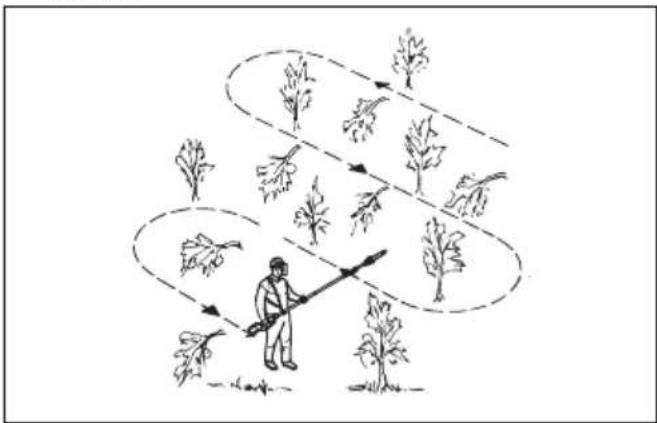

Werk systematisch,—heen en weeer, dwars over het gebied en maak bij elke passage een gebied vrij van ca. 4-5 m. Dan worden het volle bereik van de machine waar beiden kanten benut en de gebruiker krijgt een makkelijk en afwisseled terrein om in te werken.

• De padsen moeten zo lopen dat men Niet over sloten of andere hindernissen in het terrein hoeft te klimmen. Pas de padsen ook aan de windomstandigheden aan zodat de gevelde stammen in het reeds gemaaide gedeelte van het terrein vallen.

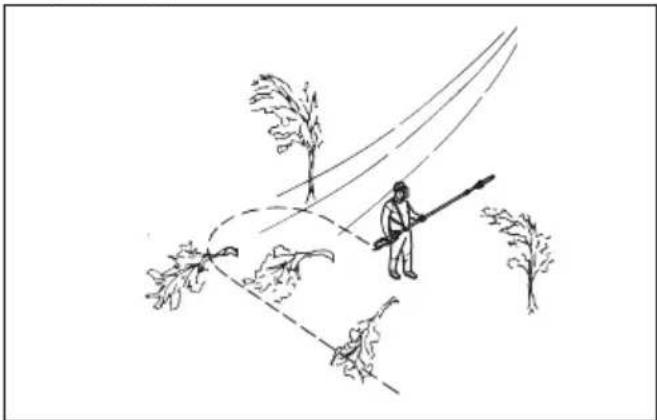

Op hellend terrein moet u de paden loodrecht ten opzichte van de helling lately lopen. Het is veel makkelijker om dwars over een helling te lopen dan op en neer.
- Als de stammen dicht bij elkaar staan, moet u de snelheid hieraan aanpassen.
- Indien de machine worden bediend bij temperaturen lager dan -10 °C, moeten het product en de accu voor aanvang van de werkzaamheden gedurende ten minste 24aar worden opgeslagen in een verwarmde ruimte.

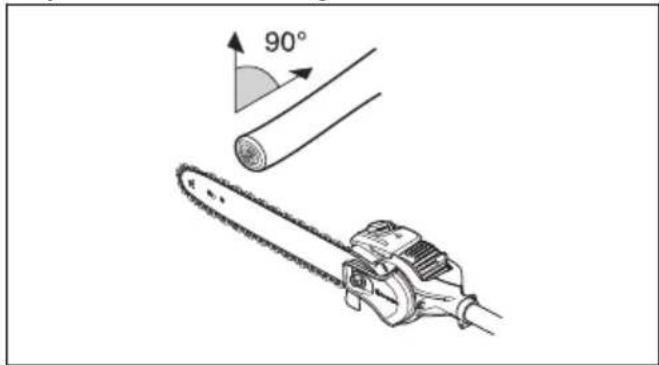

Het product gebruiken

WAARSCHUWING: Sta nooit direct onder een tak die wordt afgezaagd. Dit kan leiden tot letsel of de dood.

• Wees voorzichtig wanner u werkzaamhedenuitvoert in de buurt van hoogspanningskabels. Vallende takken hun leiden tot kortsluiting.

Zorg er indien möglichk voor dat u de tak onder de juiste hoek kurz doorzagen.

• Zaag große takken in secties. Let op: vallende takken kuren in de richting van de gebruiker stuiteren nadat ze de grond hebben geraakt.

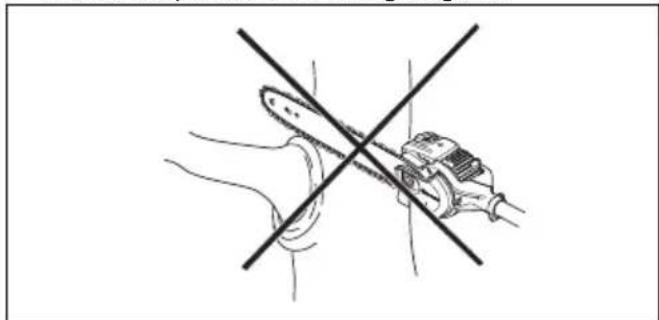

• Zaag nooit door de verdikking bij de wortel van detak, want hierdoor vertraagt de genezing en worden het risico op schimmelvorming vergroot!

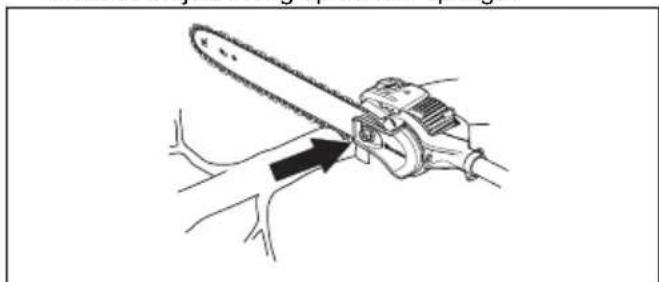

• Gebruik de stop op de basis van de zaagkop voor ondersteuningijdens het zagen. Hierdoor voorkomt u dat de snijuitrusting op de tak "springt".

• Maak een eerste snede aan de onderkant van de tak voordat u de tak doorzaagt. Zo voorkomt u dat de bast gaat scheuren, wat kan leiden tot een langzame genezing en permanente schade aan deBoom. De snede mag Niet dieper zichn dan 1/3 van de dikte van de tak om vastlopen te voorkomen. Laat de ketting lopen terwijl u de snijuitrusting van de tak verwijdert om vastlopen te voorkomen.

• Zorg ervoor dat u stevig staat en dat u kurz werkken zonder te worden gehinderd door takken, stenen of bomen.

WAARSCHUWING: Activeer de activeringsschakelaar nooit als u geen volledig zich hebt op de snijuitrusting.

Onderhoud

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoudswerkzaamheden aan het product gaat uitvoeren.

WAARSCHUWING: Verwijder de accu voordat u onderhoud aan het productuitvoert.

Onderhoudsschema

WAARSCHUWING: Verwijder de accu voordat u onderhouduitvoert.

Hieronder volgt een lijst van het onderhoud dat u aan het product要去uitvoeren. Raadpleeg de taken in het hoofdstuk Onderhoud vooreer資訊.

Onderhoud Elke dag Wekelijks Maandelijks
Reinig de externe onderdelen van het product met een droge doek. Gebruik geen water.	X
Controller of de start/stop-knop correct werkt en nicht beschadigd is.	X
Controller of de voedingsschakelaar en de vergrendeling van de voedingsschakelaar correct werken vanuit veiligheidsoogpunt.	X
Controller of alle bedieningselementen werken en nicht zijn beschadigd.	X
Zorg ervoor de handgrepen schoon en droog�. Zorg ervoor dat er geen olie en vet op de handgrepen zit.	X
Controller of de kap van de zaagketting nicht beschadigd is. Vervang de kap van de zaag-ketting als deze beschadigd is.	X
Controller of de schroeven en moeren goed�. vastgedraaid.	X
Reinig de dop van de olietank X
Controller of de ontgrendelknoppen op de accu werken en de accu in het product ver-grendelen.	X
Controller of de accumulator Niet beschadigd is en goed functioneert.	X
Controller of de accu Niet beschadigd is. X
Zorg ervoor dat de accu is opgeladen. X
Controller of de accumulator Niet beschadigd is.	X
Controller alle kabels, koppelingen en aans-luitingen. Controller of er geen beschadigin-gen en vuil zich.		X
Reinig de kap van de zaagketting. X
Controller de slijtage het kettingaandrijfwiel. Vervang het kettingaandrijfwiel na ongeveer 50 bedrijfsuren of vaker indien nodig.		X
Controller de verbindingen:tussen de accu en het product. Controller de verbinding tus-sen de accu en de accumulator.			X
Zorg ervoor dat de zaagkop Niet is beschadigd. Vervang de zaagkop indien deze be-schadigd is.	Een erkende Husqvarna-dealer moet alle onderhoudswerkzaamhe-den aan de zaagkop uitvoeren.

Accu en acculader controleren

1. Controller de accu op beschadigingen, bijvoorbeeld scheuren.
2. Controller de acculader op beschadigingen, bijvoorbeeld scheuren.
3. Controller of de aansluitkabel van de acculader nicht beschadigd of gescheurd is.

Onderhoud uitvoeren aan de bevestiging

De zaagketting controlleren

Controleer de zaagketting dagelijks.

1. Controller of de klinknagels en schakels vrij় van scheuren.

1. Controller of de zaagketting voldoende stug is.

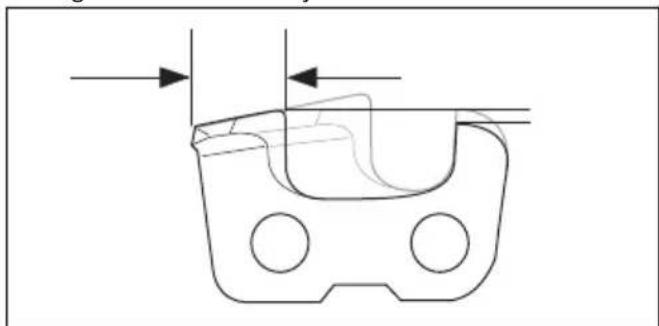

2. Vergelijk de zaagketting met een neue om te bepalen of de klinknagels en schakels versleten zijn.

3. Gooi de zaagketting weg als deze een of enkele van bovenstaande punten vertoont.
4. Vervang de zaagketting wanner de zaagtanden zijn afgesleten en korter� dan 4 mm

Het hettingaandrijfwiel onderzoeken

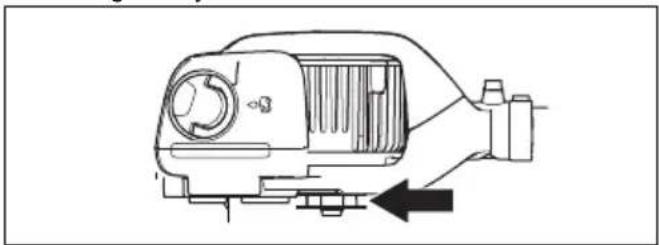

1. Controller regelmatig het slijtageniveau van het kettingaandrijfwiel.

1. Vervang het kettingaandrijfwiel als deze versletein en zich heb en weer beweegt op de motoras.

De geleider controleren

1. Controller of het oliekanaal Niet verstopt is. Reinig indien nodig.

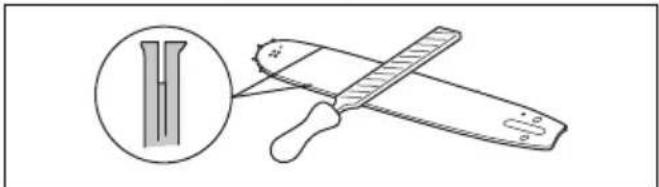

1. Controller de randen van de geleider op bramen. Verwijder bramen met een vijl.

1. Reinig de groef in het zaagblad.

1. Controller de geleidergroef op slijtage. Vervang het zaagblad indien nodig.

1. Controller de punt van de geleider op ruwheid en overmatige slijtage.

1. Controller of het neuswiel van het zaagblad soepel draait en of de smeeropening in het neuswiel van het zaagblad open is. Maak schoon en smeer indien nodig.

1. Draai de geleider dagelijks om de levensduur te verlengen.

Zaagketting slijpen Informatie over de geleider en zaagketting

WAARSCHUWING: Draag
veiligkeitshandschoenen wonneer u
onderhoud aan de zaagketting uitvoert of de
zaagketting gezrukt. Ook een zaagketting
die nicht beweegt, kan verwonden
veroorzaken.

Als het zaagblad of de zaagketting versleteen of beschadigd is, moet u deze verrangen door een door Husqvarna aanbevolen combinatie van zaagblad en zaagketting. Zo blijven de veiligheidsfuncties van het product behouden. Zie Accessoires op pagina 86 voor een lijst met aanbevolen combinaties voor het verrangen van het zaagblad en de zaagketting.

• Zaagbladlengthe, inch/cm. Informatie over de lenghte van het zaagbladkest u meestal vinden op hetchterste uiteinde van het zaagblad.

• Aantal tanden in het neuswiel (T).

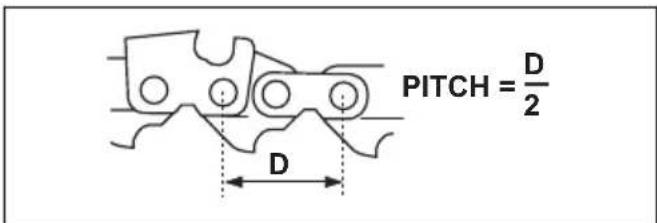

• Steek van de ketting, inch. De afstandussen de aandrijfschakels van de zaagketting, moet overeenkomen met de tandsteek van het neuswiel en het kettingaandrijfwiel.

Aantal aandrijfschakels (stuks). Het aantal aandrijfschakels worden bepaald door het type zaagblad.

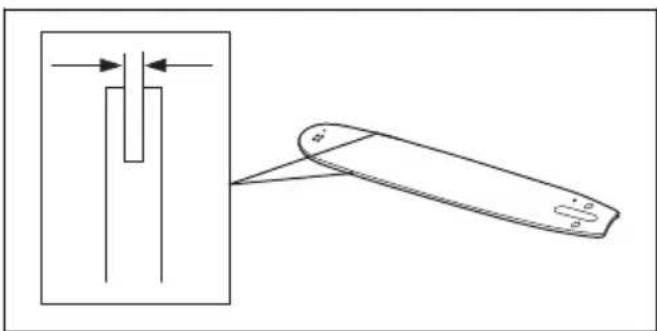

• Breedte geleidergroef, inch/mm. De breedte van de groef in het zaagblad要去gelijk+zijn aan de breedte van de aandrijschakels.

• Kettingolie-opening en opening voor hetterstrekkerpen. De geleider moet aangepast zijn aan het product.

• Breedte aandrijfschakel, mm/inch.

Algemene informatatie over het slijpen van zaagtanden

Gebruik geen ongeslepen zaagketting. Als de zaagketting bot is, dient u meer druk toe te passen om de geleider door het hout te drukken. Als de zaagkettingeer bot is, ontstaan er geen houtsnippers maar zaagsel.

Een scherpe zaagketting zaagt door het hout en de houtsnippers worden lang en dik.

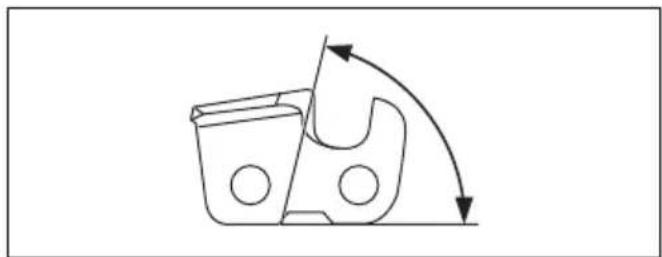

De zaagtand (A) en de dieptesteller (B) samen vormen het zagende deel van de zaagketting, de snijder. Het hoogteverschilussen de twee geeft de zaagdiepte (instelling dieptesteller).

Denk bij het slijpen van een zaagtand na over het volgende:

Vijhoek.

• Snijhoek.

Vijlpositie.

• Diameter van de Ronde vijl.

Het is Niet makkelijk om zonder de juiste hulpmiddelen een zaagketting correct te slijpen. Gebruik de aanbevolen vijlmal. Deze helpt u om optimale zaagprestaties te bereiken en het risico op terugslag tot een minimum te beperken.

WAARSCHUWING: Het risico op terugslag wordt ernstig verhoogd als u de slijpinstructies Niet opvolgt.

Let op: Zie Accessoires op pagina 86 voor informatie over het slijpen van de zaagketting.

Snijtanden slijpen

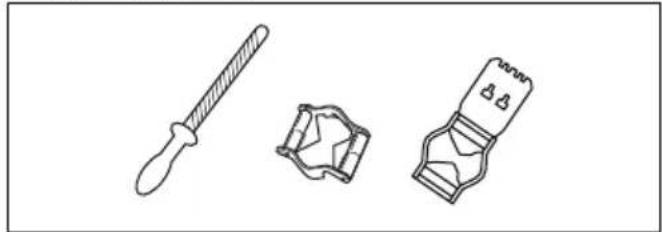

1. Gebruik voor het slijpen van de snijtanden een Ronde vijl en een vijlmal.

Let op: Zie Accessoires op pagina 86 voor informatatie over welke vrij en mal worden aangeraden voor uw zaagketting.

1. Zorg dat de zaagketting de juiste spanning heeft.
   Een zaagketting zonder de juiste spanning beweegt zijdelings heb en en weeer. Hierdoor wordt het moeilijker om de zaagketting te slijpen. Zie De ketting spannen op pagina 82 voor instructies.

1. Beweeg de vijl vanaf de binnenkant van de snijtanden maar buiten. Verlaag de druk bij de trekslag.

1. Verwijder eerst de vrijnesten op de tanden aan de ene kant.
2. Draai het product om en verwijder de resten op de tanden aan de andere kant.
3. Controller na het verwijderen van de vijlresten of alle zaagtanden bezelfde lenghte hebben.

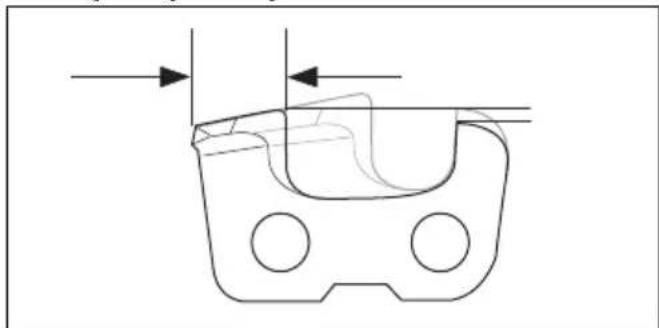

4. De zaagketting is versleten als de zaagtanden 4 mm (0,16 inch) ofkleiner+zijn.In dat geval moet u de zaagketting verrangen.

Algemene informatatie over hoe u de hoogte van de dieptesteller aanpast.

De hoogte van de dieptesteller (C) neemt af wanner u de zaagtanden (A) slijpt. Voor maximale zaagprestaties moet u de vrijsten verwijderen van de dieptesteller (B), zodat de dieptesteller de juiste hoogte heeft. Zie Accessoires op pagina 86 voor instructies over hoe u

voordejuistehoogte van de dieptesteller zorgt voor uw zaagketting.

WAARSCHUWING: Een te hoge dieptesteller vergroot het terugslagrisico van de ketting!

Hoogte van de dieptesteller aanpassen

Zie Snijtanden slijpen op pagina 81 voor instructies voor u de hoogte van de dieptesteller aanpast of de zaagtanden slijpt. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt.

Let op: Deze aanbeveling is alleen van toepassing als de lengte van de zaagtanden nicht overmatig is afgenomen.

We raden u aan once vijlmal voor de tanddiepte te gebruiken, om de juiste maat voor de tanddiepte en de juiste hoek van de dieptestellernok te krijgen.

1. Gebruik een platte vijl en een vrijmal om de hoogte van de dieptesteller aan te passen. Gebruik alleen een aanbevolen vrijmal om de juiste maat voor de tanddiepte en de juiste hoek van de dieptestellernok te verkrijgen.

2. Plaats de vijlmal op de zaagketting.

Let op: Zie de verpakking van de vrijmal voor meer informatie over het gebruik.

1. Gebruik de platte vrij om het gedeelte van de dieptesteller te verwijderen dat boven de vijilmaluitsteekt.

Let op: De snijdiepte is correct als u geen watstand voelt wanner u de vijl over de mal haalt.

De ketting spannen

WAARSCHUWING: Een zaagketting die nicht correct is gespannen, kan losschieten uit het zaagblad en ernstig of dodelijk letsel veroorzaken.

Een zaagketting rektuitijdens gebruik. Stel de zaagketting regelmatig af.

1. Maak de zaagbladmoeren los waarmee het koppelingsdeksel en de kettingrem zijn vergrendeld. Gebruik een moersleutel.

1. Draai de zaagbladmoeren met de hand zo vast möglichk aan.
2. Til de voorkant van de geleider op en draai de stelschroef van de ketting aan. Gebruik een moersleutel.

1. Span de zaagketting aan totdat deze strak gegen het zaagblad aanligt maar toch nog met gemak kan bewegen.
2. Draai de zaagbladmoeren vast met de moersleutel en til hierbij tegelijkertijd de voorzijde van het zaagblad omhoog.

1. Controller of de zaagketting gemakkelijk met de hand kan worden rondgedraaid en of deze Niet doorhangt aan de onderkant van het zaagblad.

Snijuitrusting smeren

Kettingolie

WAARSCHUWING: Onvoldoende smeren van de snijuitrusting kan een breuk van de ketting veroorzaken wat tot ernstige en zichs dodelijke verwondingen kan leiden.

• Zaagkettingolie moet een goede hechting aan de motorzaagketting en tevens goede vloeie eigenschappen hebben, of het nu een warme zomer of een koude winter is.
• Wij hebben wij een optimale kettingolie ontwikkelde die door zich plantaardige basis bovendien biologisch afbreekbaar is. Wij raden het gebruik van onsze olie aan voor zowel een maximale levensduur van de motorzaagketting als voor behoud van het milieu.
• Als onsze zaagkettingolie nieztverkrijgbaar is, bevelen wij gewone zaagkettingolie aan.
  In gebieden waar specifiek voor smering van de zaagkettingen bestemde olie Niet beschikkaar is, kan gewone EP 90-transmissieolie worden gebruikt.
• Gebruik nooit afvalolie! Dit is gevaarlijk voor uzelf, de machine en het milieu.

De kettingsmering controleren

1. Controller bij elkte tankbeurt de kettingsmering. Houd de zaagbladpunt op ca. 20 cm op een vast Licht voorwerp gericht. Na 1 minuut draaien bij 75% gas要去 een duidelijkke lijn van olie zichtaar zijn op het lichte oppervlak.

1. Controller of het kettingoliekanaal van het zaagblad open is. Maak schoon indien nodig.

1. Controller of het oliekanaal in het tandwielhuis schoon is. Maak schoon indien nodig.
2. Controller of het neuswiel vrij draait. Als de kettingsmering nog steeds Niet werkt na uitvoering van bovenstaande controles, moet u contact opnemen met uw serviceworkplaats.

Het kettingaandrijfwiel verrangen

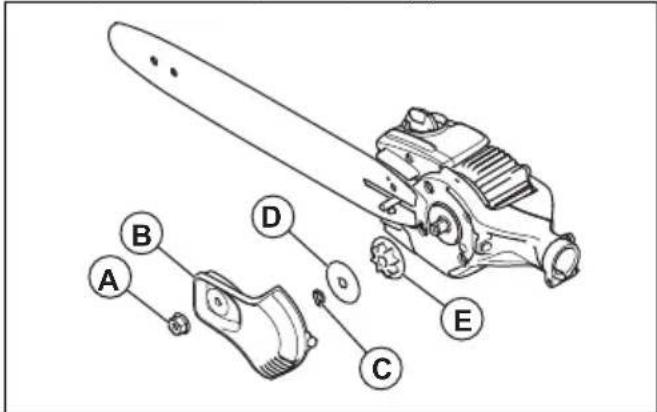

1. Verwijder de geleidermoer (A) waarkee het koppelingsdeksen vastzit.
2. Verwijder het koppelingsdeksel (B).
3. Demonteer de klem (C) van de onderlegring.
4. Verwijder de onderlegring (D).
5. Verwijder het kettingaandrijfwiel (E).

1. Breng een新产品 hettingaandrijfwiel aan.

Product, accu en acculader reinigen

1. Reinig het product met een droge doek na gebruik.

2. Reinig de accu en acculader met een droge doeck. Houd de accugeleiderails schoon.

3. Zorg ervoor dat de aansluitingen op de accu en de acculader schoon zijn voor gezruik.

4. Reinig het binnenvlak van de beschemkap met een borstel.

5. Reinig het gedeelte rond de olietankdop met een borstel.

Probleemoplossing

Toetsenbord

Probleem Mogelijk feuten Mogelijk oplossing
Groene start-led knippert.	Lage.accuspanning.Laad de accu op.
Rode foult-led knip-pert.	Overbelasting.De snijuitrusting is geblokkeerd. Schakel het product uit.Verwijder de accu.Verwijder on-gewenste materialen uit de snijuitrusting.Maak de ketting los.
	Temperatuurafwijking.Laat het product afkoelen.
	De activeringsschakelaar en de startknop worden tegelijkertijd ingedrukt. Laat de activeringsschakelaar los en druk op de startknop.
Het product start nicht.	Vuil in de aansluitingen van de accu.Reinig de accu-aansluitingen met perslucht of een zachte borstel.
Rode foult-led gaat branden.	Het product moet worden onderhonden.Neem contact op met uw servicedaler.

Accu

Led-display	Mogelijkke fouten Mogelijkke actie
Led knippert groen, actief Lage accuspanning. Laad de accu op.
Storings-led knippert De accu is leeg. Laad de accu op.
		Temperatuurafwijking. Gebruik de	accu in een omgeving met temperaturen tussen -10 °C (14 °F) en 40 °C (104 °F).
Fout-led brandt Celverschil te groot (1 V). Neem contact op met de serviceworkplaats.

Acculader

Probleem	Mogelijkke fouten	Mogelijkke oplossing
Rode fout-led knippert.	Temperatuurafwijking.	Gebruik de acculader bij temperatu-ren:tussen 5 °C (41 °F) en 40 °C (104 °F).

Probleem Mogelijk fouten Mogelijk oplossing
Rode fout-led gaat branden. Neem contact op met uw servicedeja-	Ier.

Vervoer, opslag en verwerking

Transport en opslag

Let op: Temperatuurvarieties können leiden tot druk in de olietank met tijdelijke olielekkage als gevolg. Volg de instructies voor opslag.

• Reinig het product en leeg de olietank voordat u het product opslaat.
• Leg het product horizontal of hang het met het blad waar beneden tijdens opslag.
• Sla het product nooit op met het blad maar boven gericht.
• De meegeleverde Li-ion-accu's voldoen aan de wettelijkke vereisten voor gevaarlijke goederen.
• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.
• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.
• Breng tape aan op blootliggende aansluitingen wanner u de accu in een pakketplaatst. Plaats de accu strak in het pakket om beweging te voorkomen.
• Verwijder de accu bij opslag of vervoer.
• Plaats de accu en de acculader in een droge, vocht-en vorstvrije ruimte.
• Bewaar de accu Niet opplaatsen waar staatische elektricite aanwezig is. Bewaar de accu Niet in een metalen doos.

• Bewaar de accu op een plaat met een temperatuur zusammen 5^ (41^) en 25^ (77^) en nicht in direct zonlicht.

• Bewaar de acculader op een plaat met een temperatuur tussen 5^ (41^) en 45^ (113^) en nicht in direct zonlicht.

• Laad de accu op:tussen de 30% en 50% voorafgaand aan langdurige opslag.
• Berg de acculader op in een ruimte die afgesloten en droog is.
• Bewaar de accu Niet in de buurt van de acculader. Laat kinderen en andere onbevoegde personen Niet aan de apparatuur komen. Bewaar de apparatuur in een ruimte die u kurz afluiten.
• Gebruik de transportbescherming op het product om letsel bij Personen of schade aan het productijdens vervoer en opslag te voorkomen.
• Bevestig het product stevig tijdens vervoer.

Accu, acculader en product afvoeren

Het onderstaande symbol betekent dat het product geen huishoudelijk afval is. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Dit voorkomt verruiling van het milieu en letsel bij Personen.

Neem contact op met de lokale autoriteiten, het afvalverwerkingsbedrijf of uw dealer voor meer informatie.

Let op: Het symbol staat op het product of op de verpakking van het product.

Technische gegevens

Technische gegevens

	530iPX
Motor
Motortype BLDC (borstelloos) 36 V
Kettingsnelheid, m/s (3/8) 20
Inhoud olietank, l/cm3	0,15/150
Gewicht
Gewicht zonder accu, kg 3.1
Waterbeschermingsniveau
IPX47	Ja
Geluidsemissies
Geluidsvermogenniveau, gemeten dB(A) 100
Geluidsvermogenniveau, gegandeerd LWA dB(A) 101
Geluidsniveau8
Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN ISO 22868, dB(A), min./max.:	96
Trillingsniveau9
Trillingsniveauausbij handgrepen, gemeten volgens ISO 22867, m/s2Uitgerust met mo- torzeis met ketting, links/rechts	1,2/2,6

Accessoires

Goedgekeurde accu's

Gebruik uitsluitend originele BLi-accu's voor dit product.

Goedgekeurde acculaders voor het product

Acculader QC330 QC500
Netspanning, V 100-240 100-240
Frequentie, Hz 50-60 50-60
Vermogen, W 330 500

Combinations van geleiders en zaagkettingen

De onderstaande combinaties zijn CE-typegoedgekeurd.

Geleider Zaagketting
Lengte, inch Ketting	steek,inch	Spoorbredte,mm	Type Zaagblad- en	kettingcombina-ties, nr.	Weinig terugslag
10 3/8 1,3 Husqvarna H37 40 Ja

Zaagkettingvijl en vijlmal

Gebruik de aanbevolen vrijmal om de tanden in de juiste hoek te krijgen voor vrijlen. Wij raden u aan.altijd de aanbevolen vrijmal te gebruiken om uw zaagketting wee scherp te krijgen.

Neem contact op met uw servicedaler als u nicht weet met welke zaagketting uw product isuitgerust.

xx mm/inch mm/inch
37 4,0/5/32 80° 30° 0°	0,65/0,025 505	6981-03 5806	875-01

EG-conformiteitsverklaring

EG verklaring van overeenstemming

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel.: [phone], verklaart dat de stoksnoeischaar Husqvarna 530iPX met serienummers van 2018 en later (het�aat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoet aan de eisen die zich opgenomen in de RICHTLIJNEN VAN DE RAAD:

van 17 mei 2006 "met betrekking tot machines" 2006/42/EG
van 26 februi 2014 "betreffende elektromagnetische compatibiliteit" 2014/30/EU
van 8 Juni 2011 "beperking van het gebruik van bepaalde gevaarlijke stoffen" 2011/65/EU

De volgende normen zijn van toepassing: EN 60745-1:2009 + A11:2010, EN ISO 11680-1:2011, EN 55014-1:2006, +A1:2009, EN 61000-6-2:2005, EN 50581:2012

Aangemelde instantie (0404): RISE SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07, Uppsala, Zweden heeft een EG-typenderzoek uitgevoerd volgens de machinerichtlijn (2006/42/EG),articel 12, punt 3b. Het certificaat voor EG-typeonderzoek heeft denummers: 0404/19/2529.

Pär Martinsson, Hoofd Ontwikkeling (gemachtigdevertegenwoordiger voor Husqvarna AB enverantwoordelijk voor technische documentatie)

Husqvarna

www.husqvarna.com

Originalanweisungen

Originele instructies

1140372-20

2019-06-06
