BEDIENUNGSANLEITUNG 530iPX HUSQVARNA

• 530iPX DE Bedienungsanweisung 2-31 FR Manuel d'utilisation 32-60 NL Gebruiksaanwijzing 61-88Inhalt Einleitung p. 2
• Sicherheit p. 4
• Montage p. 13
• Betrieb p. 16
• Wartung p. 19
• Fehlerbehebung p. 26
• Transport, Lagerung und Entsorgung p. 27
• Technische Angaben p. 28
• Zubehör p. 29

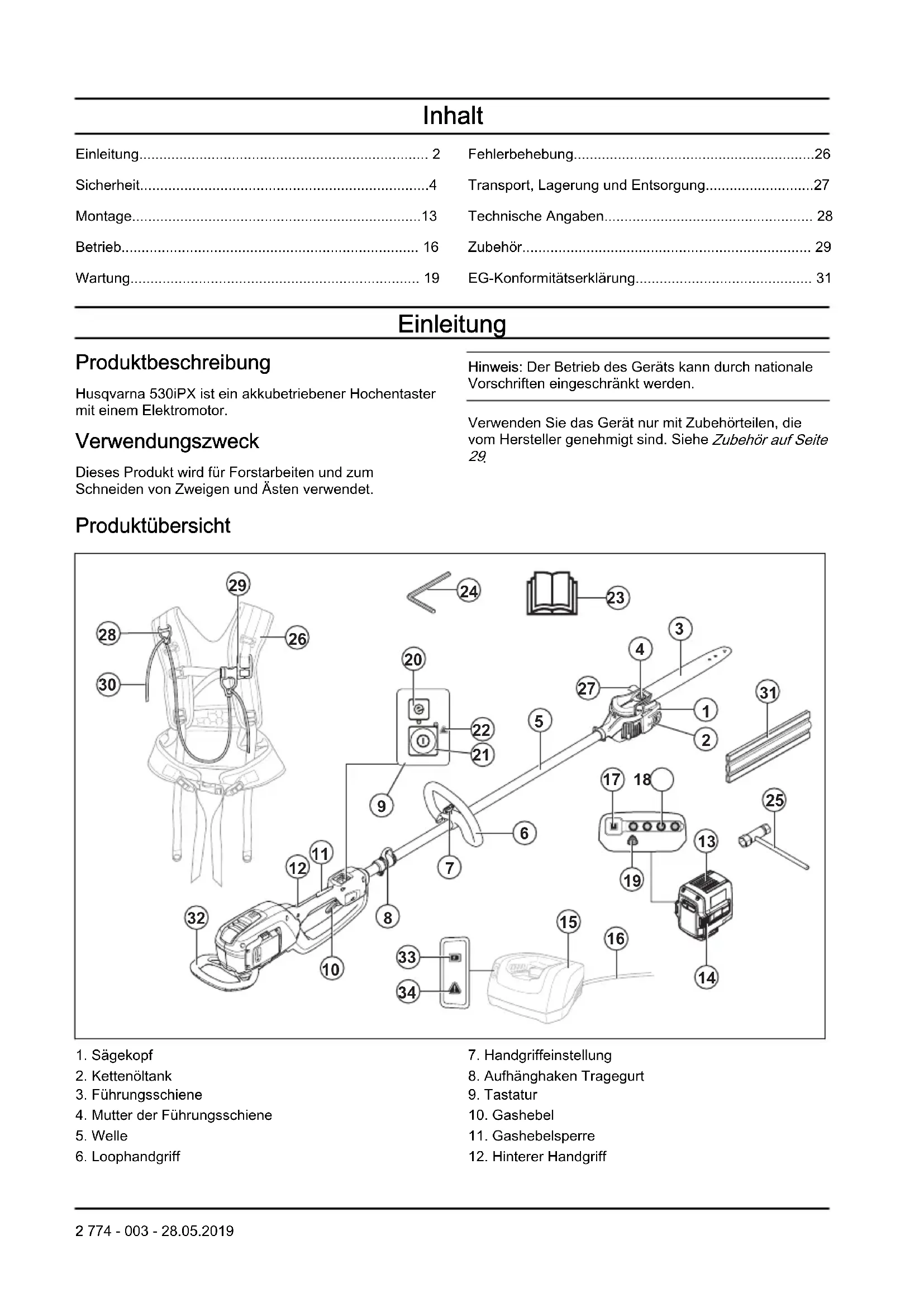

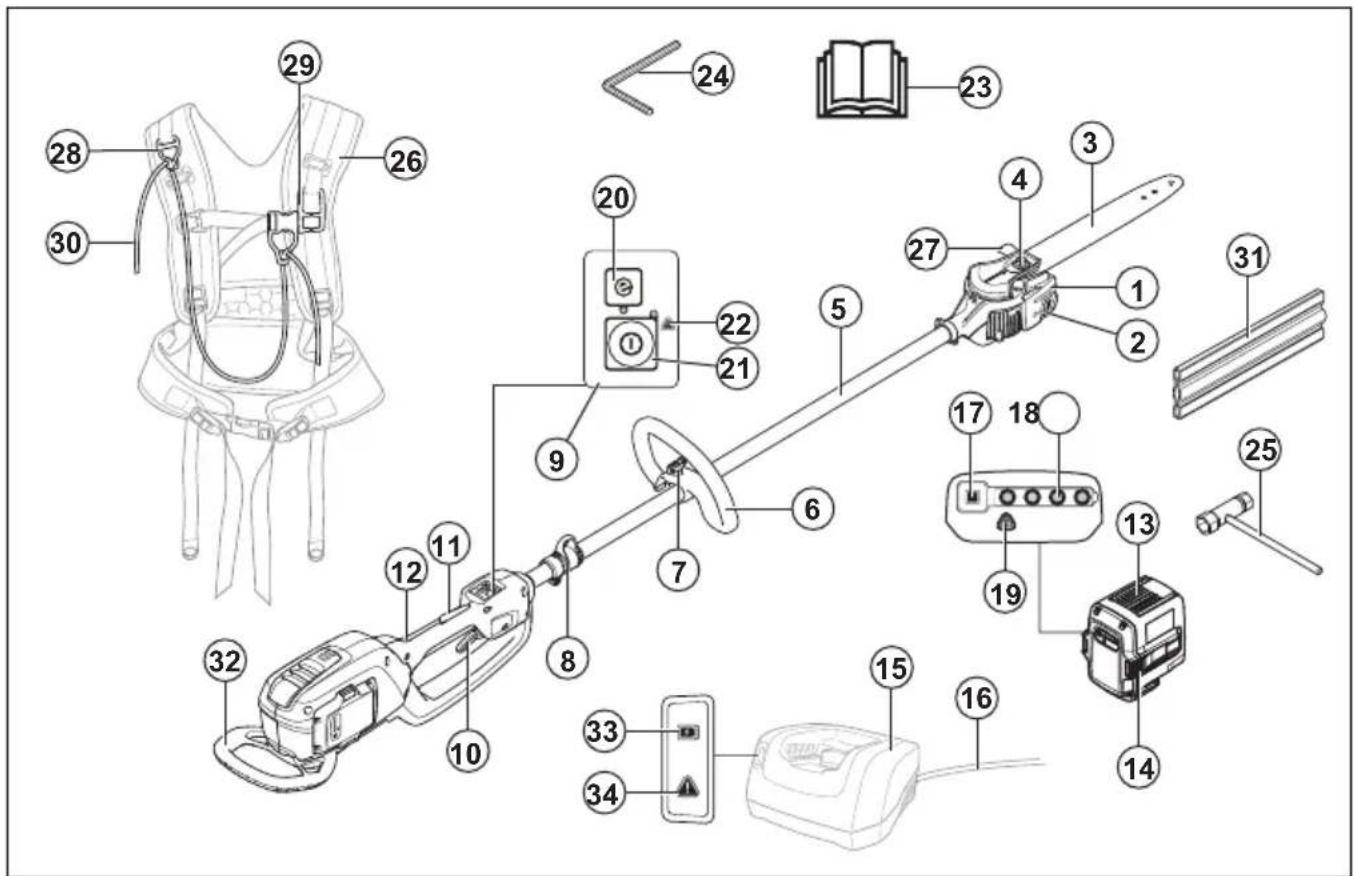

• EG-Konformitätserklärung Einleitung Produktbeschreibung Husqvarna 530iPX ist ein akkubetriebener Hochentaster mit einem Elektromotor. Verwendungszweck Dieses Produkt wird für Forstarbeiten und zum Schneiden von Zweigen und Ästen verwendet. Hinweis: Der Betrieb des Geräts kann durch nationale Vorschriften eingeschränkt werden. Verwenden Sie das Gerät nur mit Zubehörteilen, die vom Hersteller genehmigt sind. Siehe Zubehör auf Seite p. 31

4. Mutter der Führungsschiene

7. Handgriffeinstellung

8. Aufhänghaken Tragegurt

12. Hinterer Handgriff

2 774 - 003 - 28.05.201913. Akku (Zubehör)

14. Akkuentriegelungstaste

15. Ladegerät (Zubehör)

17. Akkuanzeigetaste

21. Start- und Stopptaste

23. Bedienungsanleitung

26. Tragegurt (Zubehör)

28. Schulterriemenöse

30. Elastischer Riemen

Symbole auf dem Gerät WARNUNG! Dieses Gerät ist gefährlich. Wenn das Gerät nicht sorgfältig und ordnungsgemäß verwendet wird, kann es zu Verletzungen oder zum Tod des Bedieners oder anderer Personen kommen. Zur Vermeidung von Verletzungen des Bedieners oder umstehender Personen, lesen und befolgen Sie alle Sicherheitshinweise in der Bedienungsanleitung. Lesen Sie die Bedienungsanleitung aufmerksam durch und machen Sie sich vor der Benutzung mit dem Inhalt vertraut. Tragen Sie einen Schutzhelm dort, wo Gegenstände auf Sie fallen können. Tragen Sie einen zugelassenen Gehörschutz. Tragen Sie einen zugelassenen Augenschutz. Tragen Sie zugelassene Schutzhandschuhe. Tragen Sie robuste und rutschfeste Stiefel. Die Pfeile zeigen die Begrenzungen für die Position des Griffs. Spritzwassergeschützt. Gleichstrom. Halten Sie alle Körperteile von heißen Oberflächen fern. Kettenöl nachfüllen und den Ölfluss einstellen. Schneideinheit Arbeitszyklus, Betriebszeit/ Leerlauf. Weder das Gerät noch die Verpackung dürfen über den Hausmüll entsorgt werden. Das Gerät und die Verpackung sind an einer Recyclingstation abzugeben, damit die elektrischen und elektronischen Komponenten wiedergewonnen werden können. (Gilt nur für Europa)

774 - 003 - 28.05.2019 3Dieses Gerät ist nicht elektrisch isoliert. Wenn das Gerät in Kontakt mit oder in die Nähe von

stromführenden Leitungen kommt, können Todesfälle oder schwere Verletzungen die Folge sein. Elektrizität kann über einen sogenannten Spannungsbogen von einem Punkt zu einem anderen übertragen werden. Je höher die Spannung, desto größer die Entfernung, über die Elektrizität übertragen werden kann. Elektrizität kann auch durch Äste und andere Gegen- stände übertragen werden, besonders dann, wenn diese feucht sind. Mit dem Gerät immer einen Abstand von mindestens 10 m zu einer stromführenden Leitung und/oder Gegenstän- den, die mit dieser in Kontakt stehen, einhalten. Wenn Sie mit einem geringeren Sicherheits- abstand arbeiten müssen, wenden Sie sich immer an den jeweiligen Stromversorger, um si- cherzustellen, dass die Spannung ausgeschaltet ist, bevor Sie mit der Arbeit beginnen. Der Bediener des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m herankommen. yyyywwxxxx Das Typenschild zeigt die Serien- nummer. yyyy ist das Produktions- jahr, ww die Produktionswoche und xxxx die fortlaufende Nummer. Dieses Gerät entspricht den geltenden EG- Richtlinien. Hinweis: Sonstige Symbole/Aufkleber am Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Märkten gelten. Symbole auf dem Akku und/oder auf dem Ladegerät Recyceln Sie dieses Gerät an einer Recyclingstation für elektrische und elektro- nische Geräte. (nur für Eu- ropa) Störungsfreier Transformator. Das Akkuladegerät darf nur in geschlossenen Räumen benutzt und aufbewahrt werden. Doppelt isoliert Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. 4 774 - 003 - 28.05.2019Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG: Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen. Hinweis: Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzzwecke auf. Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf ein Elektrowerkzeug mit Netzbetrieb (über ein Kabel) oder mit Akkubetrieb (kabellos). Sicherheit im Arbeitsbereich

• Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.

• Betreiben Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, z. B. in der Nähe von leicht entzündlichen Flüssigkeiten, Gasen oder Staubansammlungen. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Staub oder Dämpfe entzünden können.

• Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Kinder oder unbefugte Personen in der Nähe befinden. Durch Ablenkungen können Sie die Kontrolle über das Werkzeug verlieren. Elektrische Sicherheit

• Die Netzstecker von Elektrowerkzeugen müssen zur Steckdose passen. Der Netzstecker darf in keiner Weise verändert werden. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Nicht modifizierte Stecker und Steckdosen reduzieren das Risiko eines Elektroschocks.

• Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

• Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich das Stromschlagrisiko.

• Verwenden Sie das Anschlusskabel nicht missbräuchlich. Verwenden Sie das Anschlusskabel niemals zum Tragen oder Heranziehen des Elektrowerkzeugs, und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Kabel fern von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.

• Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den Außeneinsatz geeigneten Kabels verringert das Risiko eines Stromschlags.

• Falls der Einsatz eines Elektrowerkzeugs in einer feuchten Umgebung nicht zu vermeiden ist, benutzen Sie eine Stromversorgung mit FI- Schutzschalter (RCD). Die Verwendung einer Fehlerstrom-Schutzeinrichtung (RCD) verringert das Risiko eines elektrischen Schlags. Persönliche Sicherheit

• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie gesunden Menschenverstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

• Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Atemschutzmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senkt bei angemessenem Einsatz das Verletzungsrisiko.

• Vermeiden Sie ein versehentliches Starten. Achten Sie darauf, dass sich der Schalter in der Aus- Stellung befindet, bevor Sie das Elektrowerkzeug an die Stromversorgung und/oder den Akku anschließen oder es hochheben oder herumtragen. Durch Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter steigt das Unfallrisiko stark an.

• Entfernen Sie sämtliche Einstellschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

• Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

• Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar und Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

• Wenn Anschlüsse für Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung von

774 - 003 - 28.05.2019

5Staubsammelvorrichtungen vermindert durch Staub verursachte Gefahren.

• Lassen Sie nicht zu, dass Sie wegen Vertrautheit durch häufige Verwendung der Werkzeuge selbstgefällig werden und die Sicherheitsgrundsätze der Werkzeuge ignorieren. Eine achtlose Handlung kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

• Die Vibrationsemissionen während der tatsächlichen Verwendung des Elektrowerkzeugs können abhängig von der Verwendungsart des Werkzeugs vom angegebenen Gesamtwert abweichen. Bediener sollten Sicherheitsmaßnahmen für den eigenen Schutz ergreifen, die auf einer Beurteilung der Exposition unter tatsächlichen Nutzungsbedingungen beruht. Dabei sind alle Teile des Betriebszyklus zu berücksichtigen, z. B. abgesehen vom Gashebelbetrieb, die Zeiten, wenn das Werkzeug ausgeschaltet ist und wenn es im Leerlauf betrieben wird. Verwendung und Pflege von Elektrowerkzeugen

• Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

• Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

• Trennen Sie das Elektrowerkzeug von der Stromversorgung bzw. vom Akku, bevor Sie Einstellarbeiten vornehmen, Zubehörteile austauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Start des Elektrowerkzeugs.

• Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, und lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/ oder diesen Anweisungen vertraut sind. Elektrowerkzeuge stellen in ungeschulten Händen eine Gefahr dar.

• Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen sowie auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, bevor Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben seltener hängen und sind einfacher zu bedienen.

Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise, und beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Einsatz eines Elektrowerkzeugs für Zwecke, die von den hier angegebenen abweichen, kann zu Gefahrensituationen führen. Verwendung und Pflege von akkubetriebenen Werkzeugen

• Eine Aufladung darf nur mit dem vom Hersteller vorgeschriebenen Ladegerät durchgeführt werden. Durch ein für einen bestimmten Akkutyp geeignetes Ladegerät kann Brandgefahr entstehen, wenn es für einen anderen Akku verwendet wird.

• Verwenden Sie Elektrowerkzeuge nur mit speziell ausgezeichneten Akkus. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.

• Wird der Akku nicht verwendet, halten Sie ihn von Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleineren Metallobjekten fern, da es zu einer Überbrückung der Kontakte kommen könnte. Durch Kurzschluss der Akkuklemmen kann es zu Verbrennungen oder Bränden kommen.

• Unter missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie Kontakt damit. Bei versehentlichem Hautkontakt sofort mit Wasser abspülen. Sollten Ihre Augen damit in Berührung gekommen sein, suchen Sie sofort ärztliche Hilfe auf. Durch austretende Flüssigkeit aus dem Akku kann es zu Reizungen oder Verbrennungen kommen. Service

• Lassen Sie das Elektrowerkzeug von einem qualifizierten Fachmann reparieren, und bestehen Sie darauf, dass nur Originalersatzteile verwendet werden. Auf diese Weise wird dafür gesorgt, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. Sicherheitshinweise für den Hochentaster – persönliche Sicherheit

• Halten Sie alle Körperteile von der Sägekette fern, wenn Sie den Hochentaster verwenden. Stellen Sie vor dem Starten des Hochentasters sicher, dass die Sägekette nicht in Kontakt mit anderen Gegenständen kommt. Unaufmerksamkeit während des Betriebs des Hochentasters kann dazu führen, dass Sie sich mit Ihrer Kleidung oder mit einem Körperteil in der Sägekette verfangen.

• Den Hochentaster immer mit der rechten Hand am hinteren Handgriff und der linken Hand am vorderen Handgriff halten. Wenn Sie die Motorsäge auf andere Weise festhalten, wird das Verletzungsrisiko erhöht. Vermeiden Sie dies.

774 - 003 - 28.05.2019• Halten Sie den Hochentaster nur an den isolierten

Griffoberflächen fest, da die Sägekette sonst ggf. mit verborgener Verkabelung oder mit dem Netzkabel in Kontakt kommt. Wenn die Sägekette mit einem stromführenden Leiter in Kontakt kommt, können freiliegende Metallteile des Hochentasters unter Strom gesetzt und der Anwender einem elektrischen Schlag ausgesetzt werden.

• Tragen Sie einen Augenschutz. Weitere Schutzausrüstung für das Gehör sowie Kopf, Hände, Beine und Füße wird empfohlen. Angemessene Schutzausrüstung verringert das Verletzungsrisiko durch umherfliegende Bruchstücke oder durch versehentlichen Kontakt mit der Sägekette.

• Achten Sie stets auf festen Stand und betreiben Sie die Motorsäge nur, wenn Sie auf einer festen, sicheren und geraden Oberfläche stehen. Auf rutschigen oder instabilen Oberflächen kann es zu einem Verlust des Gleichgewichts oder der Kontrolle über den Hochentaster kommen.

• Rechnen Sie beim Durchtrennen eines Asts, der unter Spannung steht, mit seinem Zurückschnellen. Wenn die Spannung der Holzfasern freigesetzt wird, kann der unter Spannung stehende Ast den Bediener treffen und/oder der Hochentaster außer Kontrolle geraten.

• Gehen Sie beim Schneiden von Dickicht und Jungbäumen besonders umsichtig vor. Das dünne Material kann sich im Hochentaster verfangen und in Ihre Richtung geschleudert werden bzw. Sie aus dem Gleichgewicht bringen.

• Befolgen Sie die Anweisungen zum Schmieren und Spannen der Kette sowie zum Wechseln der Schiene und Kette. Eine falsch gespannte oder geschmierte Kette kann reißen oder das Rückschlagrisiko erhöhen.

• Tragen Sie den Hochentaster am vorderen Handgriff. Er muss dabei ausgeschaltet sein und von Ihrem Körper weg weisen. Beim Transportieren oder Lagern des Hochentasters muss immer die Abdeckung der Führungsschiene angebracht werden. Der richtige Umgang mit dem Hochentaster verringert das Risiko des unbeabsichtigten Kontakts mit der sich bewegenden Sägekette.

• Schneiden Sie nur Holz. Verwenden Sie den Hochentaster nicht für andere Zwecke. Zum Beispiel: Verwenden Sie den Hochentaster nicht zum Schneiden von Metall, Kunststoff, Mauerwerk oder anderen Materialien, die nicht aus Holz bestehen. Der bestimmungswidrige Einsatz des Hochentasters kann zu gefährlichen Situationen führen.

• Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige, ölige Griffe können zum Kontrollverlust führen.

• Versuchen Sie nicht, einen Baum zu fällen, ohne mit den damit verbundenen Risiken und ihrer Vermeidung vertraut zu sein. Beim Fällen eines Baumes können der Bediener oder umstehende Personen schwere Verletzungen erleiden.

Dieser Hochentaster ist nicht für das Fällen von Bäumen geeignet.Die Verwendung des Hochentasters für andere als die vorgesehenen Arbeiten kann zu schweren Verletzungen des Bedieners oder umstehender Personen führen.

• Erstanwendern empfehlen wir mit Nachdruck, das Sägen von Holzklötzen auf einem Sägebock oder einem Gestell zu üben. Ursachen für Rückschlag und Vermeiden durch den Anwender Es kann zu einem Rückschlag kommen, wenn die Schwertspitze ein Objekt berührt oder wenn sich ein Spalt im Holz schließt und den Hochentaster einklemmt. Der Kontakt mit der Spitze kann zu einer plötzlichen Umkehrreaktion führen, sodass die Führungsschiene nach oben und in Richtung des Anwenders geschleudert wird. Wird der Hochentaster an der Schwertoberseite eingeklemmt, kann das Schwert schnell in Richtung des Anwenders geschleudert werden. Durch diese Reaktionen können Sie die Kontrolle über den Hochentaster verlieren, was wiederum zu schweren Verletzungen führen kann. Verlassen Sie sich nicht ausschließlich auf die Sicherheitsvorrichtungen Ihres Hochentasters. Als Benutzer eines Hochentasters müssen Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei zu arbeiten. Ein Rückschlag ist das Ergebnis unsachgemäßer Anwendung des Hochentasters und/oder falschen Betriebs. Dies lässt sich durch die nachfolgend aufgeführten Vorsichtsmaßnahmen vermeiden.

• Halten Sie den Hochentaster stets mit Daumen und Fingern an den Griffen fest. Beide Hände sind am Hochentaster, und Ihr Körper sowie die Arme ermöglichen das Abfangen von Rückschlägen. Rückschläge können bei Beachten der entsprechenden Vorsichtsmaßnahmen vom Anwender abgefangen werden. Lassen Sie den Hochentaster auf keinen Fall los.

• Beugen Sie sich nicht zu weit vor, und sägen Sie nicht über Schulterhöhe. Auf diese Weise können Sie den unabsichtlichen Spitzenkontakt vermeiden und den Hochentaster in unerwarteten Situationen besser kontrollieren.

• Verwenden Sie nur vom Hersteller zugelassene Ersatzteile für die Führungsschiene oder Hochentaster.Falsche Ersatzschienen und Hochentaster können zu Kettenbruch und/oder Rückschlag führen.

• Befolgen Sie die Herstelleranweisungen zum Schärfen und Warten des Hochentasters. Das Verringern der Tiefenmesserhöhe kann zu stärkeren Rückschlägen führen. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

774 - 003 - 28.05.2019 7• Entnehmen Sie den Akku, um den versehentlichen

Start des Geräts zu verhindern.

• Dieses Gerät ist ein sehr gefährliches Werkzeug, wenn Sie nicht aufpassen oder das Gerät unsachgemäß verwenden. Dieses Gerät kann schwere Verletzungen des Bedieners oder anderer Personen verursachen.

• Verwenden Sie das Gerät nicht, wenn es nicht mehr der ursprünglichen Spezifikation entspricht. Ändern Sie kein Teil des Geräts ohne Genehmigung des Herstellers. Verwenden Sie nur Teile, die vom Hersteller genehmigt wurden. Eine falsche Wartung kann zu schweren bis tödlichen Verletzungen führen.

• Überprüfen Sie das Gerät vor dem Gebrauch. Siehe Sicherheitsvorrichtungen am Gerät auf Seite 10 und Kontrollpunkte vor dem Start auf Seite 17

Verwenden Sie das Gerät nicht, wenn es defekt ist. Führen Sie die in dieser Bedienungsanweisung beschriebenen Kontroll-, Wartungs- und Serviceanweisungen durch.

• Lassen Sie keine Kinder mit dem Gerät spielen. Das Gerät ist kein Spielzeug! Kinder oder nicht im Gebrauch des Geräts und/oder des Akkus geschulte Personen dürfen das Gerät bzw. den Akku weder bedienen noch warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.

• Bewahren Sie das Gerät in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern.

• Das Gerät für Kinder unzugänglich aufbewahren.

• Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Verwenden Sie stets Originalzubehör. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Bedieners und anderer Personen führen. Hinweis: Nationale oder regionale Gesetze regeln ggf. die Verwendung. Halten Sie die festgelegten Bestimmungen ein. Sicherheitshinweise für den Betrieb WARNUNG: Lesen und befolgen Sie die nachstehenden Warnhinweise, bevor Sie das Gerät verwenden.

• Stellen Sie sicher, dass während der Verwendung Menschen und Tiere einen Abstand von mindestens 15 Metern einhalten. Wenn mehrere Anwender im gleichen Bereich arbeiten, muss ein Sicherheitsabstand von mindestens 15 m eingehalten werden. Andernfalls besteht die Gefahr von schweren Verletzungen. Stellen Sie das Gerät sofort ab, wenn sich Personen oder Tiere nähern. Drehen Sie sich niemals mit dem Gerät abrupt um, ohne vorher sicherzustellen, dass sich hinter Ihnen niemand innerhalb der Sicherheitszone befindet.

• Das Arbeiten bei schlechtem Wetter ist nicht nur ermüdend, sondern birgt auch zusätzliche Risiken. Aufgrund des höheren Risikos wird davon abgeraten, das Gerät bei sehr schlechtem Wetter zu verwenden, z. B. bei dichtem Nebel, starkem Regen, starkem Wind, großer Kälte, Gewittergefahr usw.

• Erlauben Sie Kindern niemals, das Gerät zu benutzen oder sich in seiner Nähe aufzuhalten. Da das Gerät leicht zu starten ist, könnten auch Kinder bei unzureichender Aufsicht in der Lage sein, es zu starten. Dies kann zu schweren Verletzungen führen. Trennen Sie deshalb stets den Akku ab, wenn das Gerät unbeaufsichtigt ist.

• Stellen Sie sicher, dass weder Menschen noch Tiere oder andere Dinge die Kontrolle des Geräts beeinflussen oder mit der Schneidausrüstung oder umherfliegenden Gegenständen in Berührung kommen.

• Achten Sie immer genau auf Warnsignale oder Rufe, wenn Sie den Gehörschutz tragen. Nehmen Sie den Gehörschutz immer ab, sobald das Gerät abgestellt ist.

• Eine übermäßige Belastung durch Vibrationen kann bei Personen mit Durchblutungsstörungen zu Kreislaufschäden oder Nervenschäden führen. Sprechen Sie mit Ihrem Arzt, wenn Sie nach übermäßiger Belastung durch Vibrationen irgendwelche Beschwerden haben. Beispiele für solche Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerzen, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Beschwerden treten normalerweise in den Fingern, Händen und Handgelenken auf.

• Unter keinen Umständen darf eine Schneidausrüstung ohne einen zugelassenen Schutz betrieben werden. Wenn ein falscher oder defekter Schutz montiert wird, können dadurch schwere Verletzungen verursacht werden.

• Schaltern Sie das Gerät immer ab, entfernen Sie den Akku, und stellen Sie sicher, dass die Schneidausrüstung vollständig stillsteht, bevor Sie mit Arbeiten am Gerät beginnen. Das Abweichen von den Schärfanweisungen erhöht die Rückschlagneigung der Sägekette erheblich!

• Wenn Sie in eine Situation kommen, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten. Wenden Sie sich an Ihren Fachhändler oder Ihre Servicewerkstatt. Vermeiden Sie, Arbeiten auszuführen, denen Sie sich nicht gewachsen fühlen.

• Vermeiden Sie, Arbeiten auszuführen, denen Sie sich nicht gewachsen fühlen.

• Verwenden Sie niemals das Gerät, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, die Ihre Sehkraft, Ihr Urteilsvermögen oder Ihre Körperkontrolle beeinträchtigen können.

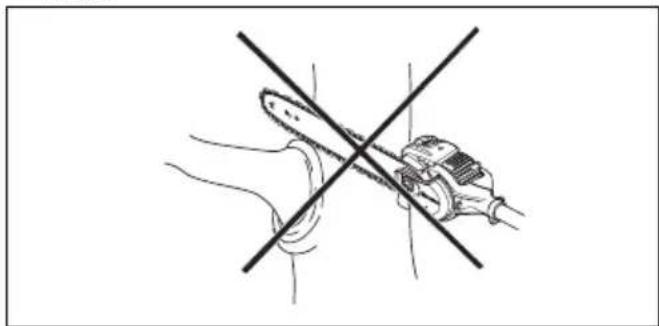

774 - 003 - 28.05.2019• Wenn die Spitze der Führungsschiene auf einen

festen Gegenstand trifft, kann das Gerät plötzlich und unkontrolliert zur Seite geschleudert werden. Dieser Effekt wird Rückschlag genannt. Bei einem Rückschlag kann so viel Energie freigesetzt werden, dass das Gerät bzw. der Benutzer weggeschleudert werden kann und die Kontrolle über das Gerät verloren gehen kann. Das Schneiden mit der Führungsschienenspitze ist zu vermeiden.

• Sie dürfen das Gerät niemals benutzen, wenn nicht die Möglichkeit besteht, im Falle eines Unfalls Hilfe herbeizurufen.

• Eine sichere Arbeitsstellung mit festen Stand einnehmen. Vergewissern Sie sich, dass Sie sicher gehen und stehen können. Achten Sie auf evtl. Hindernisse (Wurzeln, Steine, Äste, Löcher, Gräben usw.), wenn Sie unvermittelt Ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden müssen Sie immer sehr vorsichtig sein.

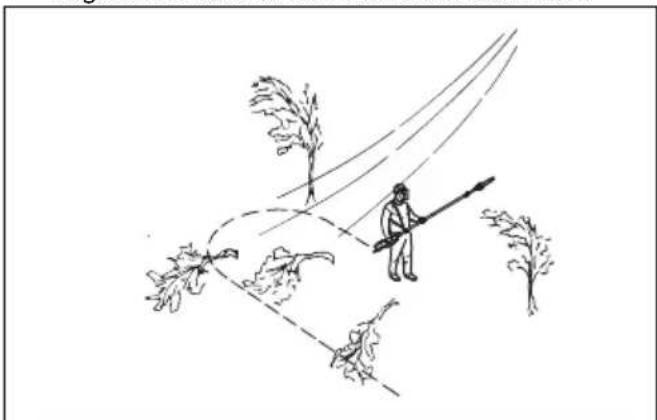

• Kontrollieren Sie immer den Arbeitsbereich. Entfernen Sie alle losen Gegenstände, z. B. Steine, Glasscherben, Nägel, Drähte, Schnüre, usw., die weggeschleudert werden oder sich in der Schneidausrüstung verfangen können.

• Beim Sägen von Bäumen, die unter Spannung stehen, äußerst vorsichtig sein. Ein unter Spannung stehender Baum kann sowohl vor als auch nach dem Durchsägen in seine normale Stellung zurückschnellen. Wenn Sie an der falschen Stelle stehen oder den Sägeschnitt falsch setzen, könnte der Baum Sie oder das Gerät so treffen, dass Sie die Kontrolle verlieren. Beide Fälle können schwere Verletzungen zur Folge haben.

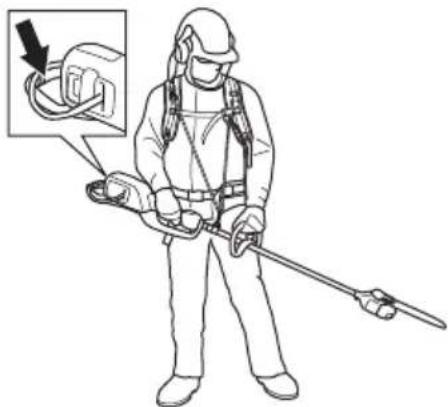

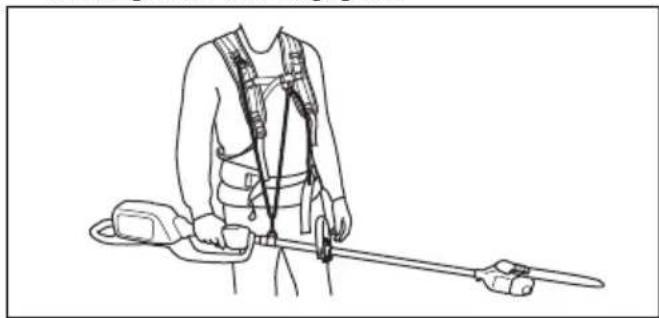

• Verwenden Sie den Tragegurt, um das Gewicht des Geräts zu tragen und den Umgang zu erleichtern.

• Halten Sie die Motorsäge stets mit beiden Händen. Halten Sie das Gerät auf der rechten Seite des Körpers.

• Halten Sie das Gerät an, bevor Sie zu einem anderen Bereich wechseln. Bei längeren Wegstrecken und Transporten müssen Sie den Transportschutz anbringen.

• Stellen Sie das Gerät niemals im aktivierten Zustand unbeaufsichtigt ab.

• Wenn das Gerät bei Temperaturen von unter -10 °C verwendet wird, müssen Gerät und Akku für mindestens 24 Stunden in einem beheizten Raum gelagert werden, bevor Sie mit der Arbeit beginnen können.

• Stellen Sie sich niemals direkt unter einen Ast, der gerade geschnitten wird. Dies kann zu schweren oder sogar tödlichen Verletzungen führen.

• Beachten Sie die geltenden Sicherheitsvorschriften für Arbeiten in der Nähe von Überkopfstromleitungen.

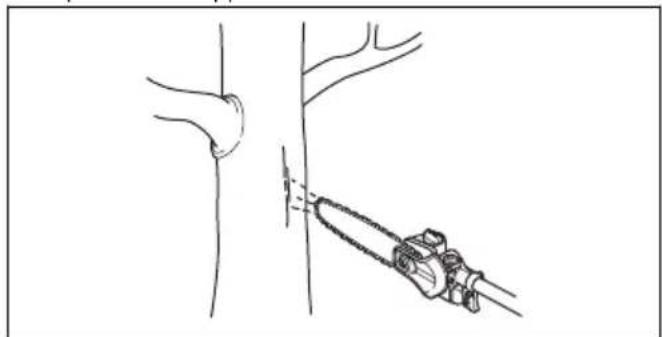

• Dieses Gerät ist nicht elektrisch isoliert. Wenn das Gerät in Kontakt mit oder in die Nähe von stromführenden Leitungen kommt, können Todesfälle oder schwere Verletzungen die Folge sein. Elektrizität kann über einen sogenannten Spannungsbogen von einem Punkt zu einem anderen übertragen werden. Je höher die Spannung, desto größer die Entfernung, über die Elektrizität übertragen werden kann. Elektrizität kann auch durch Äste und andere Gegenstände übertragen werden, besonders dann, wenn diese feucht sind. Halten Sie mit dem Gerät immer einen Abstand von mindestens 10 m zu stromführenden Leitungen und/oder Gegenständen, die mit diesen in Kontakt stehen, ein. Wenn Sie mit einem kürzeren Sicherheitsabstand arbeiten müssen, wenden Sie sich immer an den aktuellen Stromversorger, um sicherzustellen, dass die Spannung ausgeschaltet ist, bevor Sie mit der Arbeit beginnen.

• Eine falsche Schneidausrüstung kann die Unfallgefahr erhöhen. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie stets die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

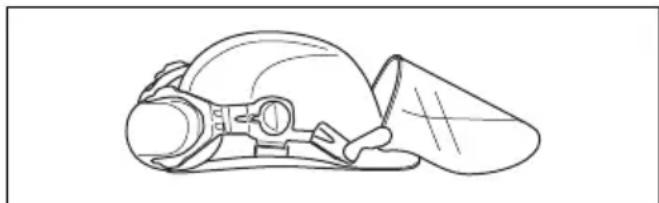

• Tragen Sie einen Schutzhelm in Bereichen, in denen Gefahr durch herabfallende Gegenstände bestehen kann.

• Eine längerfristige Beschallung mit Lärm kann zu Gehörschäden führen. Grundsätzlich sind akkubetriebene Geräte relativ leise. Durch die Kombination aus Geräuschpegel und langer Nutzungsdauer kann es jedoch zu Gehörschäden kommen. empfiehlt das Tragen eines Gehörschutzes, wenn das Gerät an einem Tag

774 - 003 - 28.05.2019

9länger durchgehend benutzt wird. Ständige und regelmäßige Benutzer sollten ihr Gehör regelmäßig untersuchen lassen. WARNUNG: Ein Gehörschutz schränkt die Wahrnehmung von Geräuschen und Warnsignalen ein.

• Tragen Sie einen zugelassenen Augenschutz. Bei der Benutzung eines Visiers ist auch eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in diesem Falle diejenigen, die die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU-Länder erfüllen.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

• Verwenden Sie rutschfeste und stabile Stiefel oder Schuhe.

• Tragen Sie Kleidung aus reißfestem Material. Tragen Sie stets eng anliegende Kleidung, lange Hosen aus schwerem Stoff und lange Ärmel. Tragen Sie keine weite Kleidung, die sich leicht an Ästen und Zweigen verfangen könnte. Vermeiden Sie das Tragen von Schmuck, kurzen Hosen und Sandalen. Gehen Sie nicht barfuß. Binden Sie Ihre Haare sicherheitshalber zusammen, sodass sie nicht über Ihre Schulter fallen.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerlöscher griffbereit. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.

• Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Siehe Wartungsplan auf Seite 19

• Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna- Servicewerkstatt. So prüfen Sie die Tastatur

1. Drücken Sie erneut die Start-/Stopptaste (A).

a) Das Gerät ist eingeschaltet, wenn die LED (B) leuchtet. b) Das Gerät ist ausgeschaltet, wenn die LED (B) aus ist.

2. Wenn die Warnanzeige (C) leuchtet oder blinkt,

siehe Tastatur auf Seite 26

So prüfen Sie die Gashebelsperre Durch die Gashebelsperre soll ein unbeabsichtigter Start verhindert werden. Wenn Sie die Sperre (A) drücken, wird der Gashebel (B) freigegeben. Wird der Handgriff losgelassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zurückbewegt. Dies geschieht mit Hilfe voneinander unabhängiger Federn.

1. Kontrollieren Sie, ob der Gashebel gesperrt ist, wenn

sich die Sperre in der Ausgangslage befindet.

2. Die Gashebelsperre eindrücken und kontrollieren, ob

sie in ihre Ausgangslage zurückkehrt, wenn sie losgelassen wird.

3. Prüfen Sie, ob sich der Gashebel und die Sperre frei

bewegen lassen und ob die Rückholfeder ordnungsgemäß funktioniert.

4. Starten Sie das Gerät, siehe dazu

Starten des Geräts auf Seite 17

5. Geben Sie Vollgas.

6. Lassen Sie den Gashebel los, und prüfen Sie, ob die

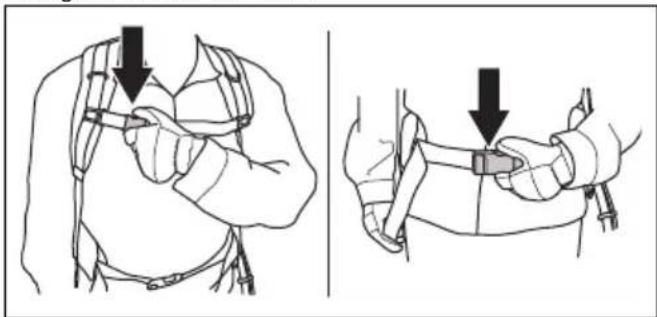

Schneidausrüstung stoppt und stehen bleibt. Tragegurt-Schnellverschluss WARNUNG: Verwenden Sie den Tragegurt nicht, wenn die Schnellösefunktion defekt ist. Stellen Sie sicher, dass die Schnelllösefunktion korrekt funktioniert, wenn Sie das Gerät einstellen. WARNUNG: Stellen Sie sicher, dass das Gerät sicher am Kabelbaum befestigt ist, wenn Sie es bedienen. Wenn dies nicht der Fall ist, können Sie das Gerät nicht sicher steuern und sich selbst oder andere verletzen. Die Schnelllösefunktion befindet sich vorn am Tragegurt. Die Riemen des Tragegurts müssen sich stets in der richtigen Position befinden. In einem Notfall können Sie sich mit der Schnelllösefunktion sicher vom Gerät befreien. Schutz für die Schneidausrüstung Die Schutzvorrichtung der Schneidausrüstung verhindert, dass ein loser Fremdkörper in Richtung des Fahrers geschleudert wird. Überprüfen Sie den Schutz der Schneidausrüstung auf Beschädigung und ersetzen Sie ihn gegebenenfalls. Verwenden Sie nur die zugelassene Schutzvorrichtung für die Schneidausrüstung. Sicherheitshinweise für die Schneidausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie nur die Kombinationen von Führungsschiene/Sägekette und Einfüllhilfen, die wir empfehlen. Eine Anleitung finden Sie in Zubehör auf Seite 29

• Tragen Sie Schutzhandschuhe, wenn Sie an der Sägekette eine Wartung durchführen oder sie verwenden. Eine Sägekette, die sich nicht bewegt, kann auch zu Verletzungen führen.

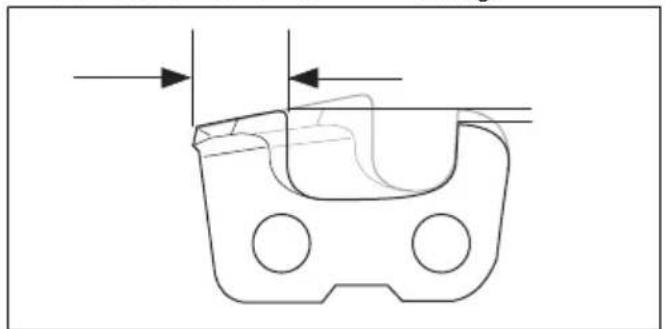

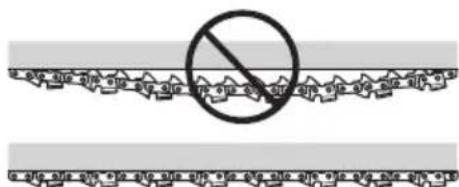

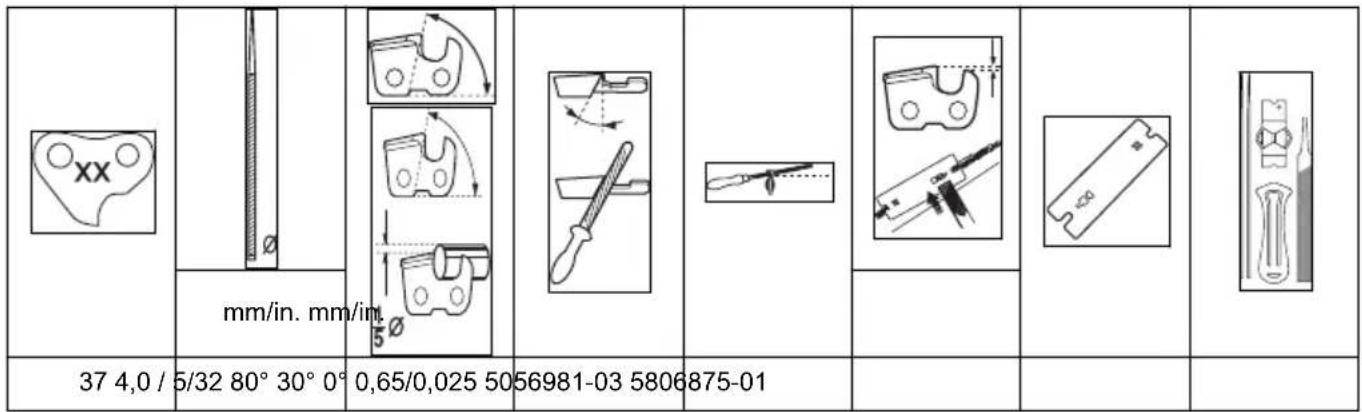

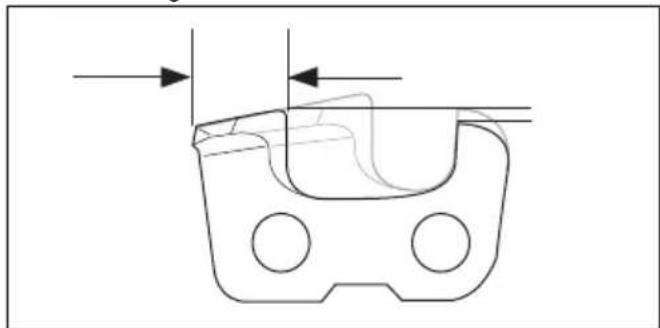

• Sorgen Sie dafür, dass die Schneidezähne gut geschärft sind. Befolgen Sie die Anweisungen und verwenden Sie die empfohlene Schärflehre. Eine

774 - 003 - 28.05.2019

11Sägekette, die beschädigt oder nicht korrekt geschärft ist, erhöht die Unfallgefahr.

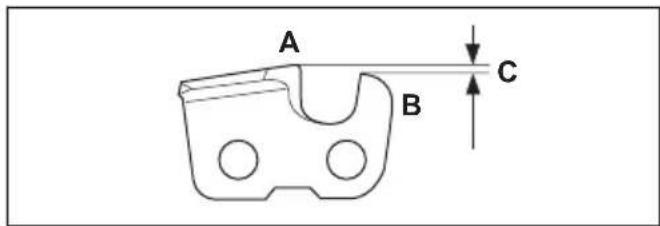

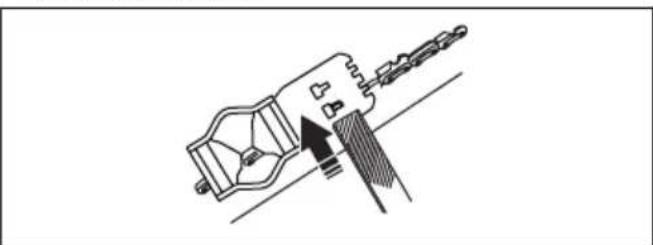

• Behalten Sie den korrekten Tiefenbegrenzerabstand bei. Befolgen Sie die Anweisungen und verwenden Sie die empfohlene Tiefenbegrenzereinstellung. Ein zu großer Tiefenbegrenzerabstand erhöht die Rückschlaggefahr.

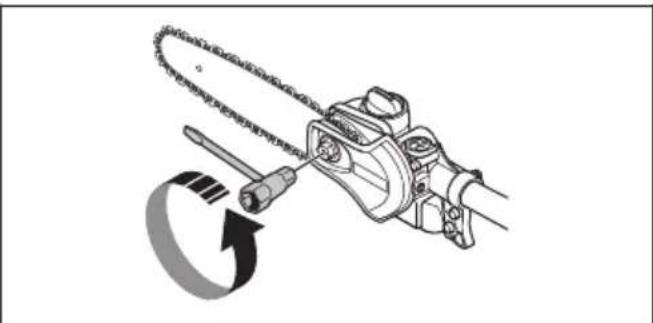

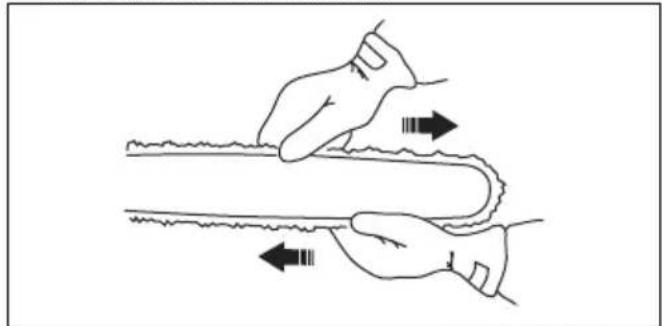

• Stellen Sie sicher, dass die Sägekette die richtige Spannung besitzt. Wenn sich die Sägekette nicht fest in der Führungsschiene befindet, kann die Sägekette abspringen. Eine falsche Sägekettenspannung führt zu höherem Verschleiß an der Führungsschiene, der Sägekette und dem Kettenantriebsrad. Siehe So spannen Sie die Kette auf Seite 24

• Führen Sie die Wartung der Schneidausrüstung regelmäßig durch und sorgen Sie für eine korrekte Schmierung. Wenn die Sägekette ist nicht ordnungsgemäß geschmiert ist, erhöht sich die Gefahr von Verschleiß an der Führungsschiene, der Sägekette dem und Kettenantriebsrad. Sicherer Umgang mit Akkus WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie nur die BLi Akkus, die wir für Ihr Gerät empfehlen. Die Akkus verfügen über eine Softwareverschlüsselung.

• Verwenden Sie als Stromversorgung für die zugehörigen Husqvarna Geräte nur wiederaufladbare BLi Akkus. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.

• Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Akkuklemmen nicht mit Schlüsseln, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkus kommen.

• Benutzen Sie keine Akkus, die nicht wiederaufladbar sind.

• Legen Sie keine Gegenstände in die Luftschlitze des Akkus.

• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann Verbrennungen und/oder chemische Verätzungen verursachen.

• Halten Sie den Akku von Mikrowellen und hohem Druck fern.

• Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.

• Meiden Sie Hautkontakt mit Batteriesäure. Batteriesäure verursacht Hautverletzungen, Korrosion und Verbrennungen. Sollte Batteriesäure in Ihre Augen gelangen, reiben Sie diese nicht, sondern spülen Sie sie mindestens 15 Minuten lang mit reichlich Wasser aus. Falls Ihre Haut Kontakt mit Batteriesäure hatte, reinigen Sie sie mit viel Wasser und Seife. Suchen Sie unverzüglich medizinische Hilfe auf.

• Der Akku darf nur bei Temperaturen zwischen -10 °C (14 °F) und 40 °C (104 °F) verwendet werden.

• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sie das Gerät, den Akku und das Ladegerät auf Seite 26

• Verwenden Sie keine fehlerhaften oder beschädigten Akkus.

• Lagern Sie Akkus getrennt von Metallgegenständen wie Nägeln, Schrauben und Schmuck.

• Achten Sie darauf, den Akku von Kindern fernzuhalten. Sicherer Umgang mit dem Ladegerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Gefahr von elektrischen Schlägen oder Kurzschluss, wenn die Sicherheitshinweise nicht beachtet werden.

• Verwenden Sie nur das mitgelieferte Ladegerät für Ihr Gerät Verwenden Sie zum Laden von BLi Ersatzakkus ausschließlich Ladegeräte.

• Das Ladegerät nicht zerlegen.

774 - 003 - 28.05.2019• Verwenden Sie keine fehlerhaften oder

beschädigten Ladegeräte.

• Heben Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen, ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.

• Achten Sie darauf, dass keines der Kabel und Verlängerungskabel mit Wasser, Öl oder scharfen Kanten in Berührung kommt. Achten Sie darauf, dass Kabel nicht zwischen Objekten, z. B. Türen, Zäunen o. Ä., eingeklemmt werden.

• Das Ladegerät darf nicht in der Nähe von entflammbaren Materialien oder Materialien, die Korrosion verursachen können, verwendet werden. Vergewissern Sie sich, dass das Akkuladegerät nicht abgedeckt ist. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegeräts sofort aus der Steckdose gezogen werden.

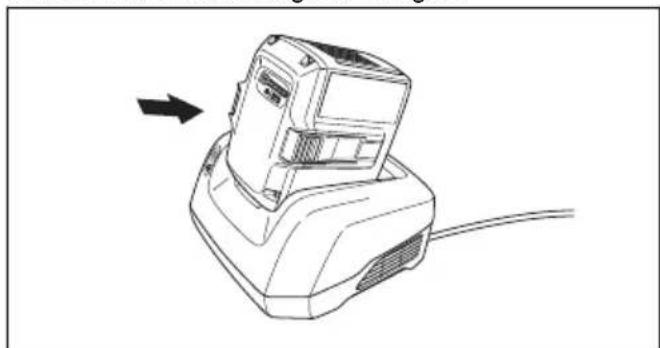

• Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mit guter Luftzirkulation und ohne direkte Sonneneinstrahlung. Laden Sie den Akku nicht im Freien. Auf keinen Fall Akkus in feuchter Umgebung laden.

• Verwenden Sie das Ladegerät nur bei mit einer Temperatur zwischen 5 °C (41 °F) und 40 °C (104 °F). Verwenden Sie das Ladegerät nur in einer gut belüfteten, trockenen und staubfreien Umgebung.

• Legen Sie keine Gegenstände in die Kühlschlitze des Akkuladegeräts.

• Verbinden Sie die Anschlüsse des Akkuladegeräts niemals mit Metallgegenständen. Dies kann zu einem Kurzschluss im Ladegerät führen.

• Nutzen Sie zugelassene Steckdosen, die nicht beschädigt sind. Stellen Sie sicher, dass das Kabel des Ladegeräts nicht beschädigt ist. Wenn Verlängerungskabel verwendet werden, stellen Sie sicher, dass diese nicht beschädigt sind. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät warten.

• Entfernen Sie vor Wartungs-, Kontroll- oder Montagearbeiten den Akku.

• Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Für darüber hinausgehende Wartungs- und Servicearbeiten wenden Sie sich bitte an Ihren Servicehändler.

• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Starke Reiniger können den Kunststoff beschädigen.

• Wenn Wartungsarbeiten nicht durchgeführt werden, verringert sich die Lebensdauer des Geräts und die Unfallgefahr steigt.

• Für alle Service- und Reparaturarbeiten, insbesondere an den Sicherheitsvorrichtungen des Geräts, ist eine spezielle Schulung erforderlich. Wenn nach Durchführung der Wartungsarbeiten nicht alle in dieser Bedienungsanleitung beschriebenen Prüfungen mit positivem Ergebnis ausfallen, wenden Sie sich an Ihren Servicehändler. Wir garantieren Ihnen, dass für Ihr Gerät professionelle Service- und Reparaturdienste verfügbar sind.

• Nur Original-Ersatzteile verwenden. Montage Einleitung WARNUNG: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. So montieren Sie den Loophandgriff

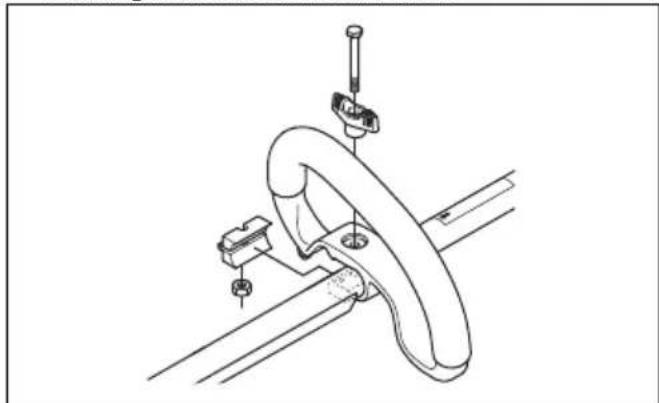

1. Befestigen Sie den Loophandgriff auf dem

Führungsrohr zwischen den Pfeilen.

2. Schieben Sie den Abstandhalter in die Führung des

3. Montieren Sie die Mutter, den Drehknopf und die

Schraube. Ziehen Sie nicht zu fest an.

774 - 003 - 28.05.2019 134. Bringen Sie das Gerät in eine geeignete Position.5. Ziehen Sie dann die Schraube fest an.

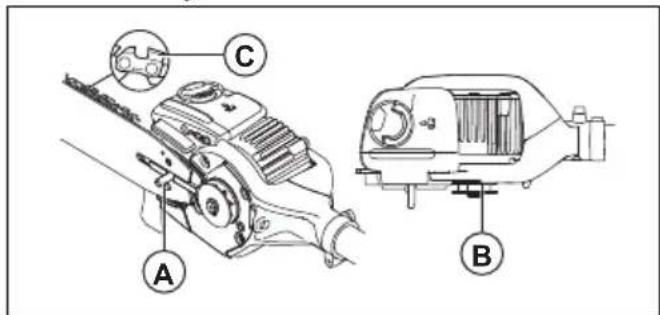

So montieren Sie Führungsschiene und Kette 1. Entfernen Sie die Schienenmutter, mit der derKupplungsdeckel befestigt ist.2. Passen Sie die Führungsschiene auf demSchienenbolzen an. Platzieren Sie dieFührungsschiene in der hinteren Position. Legen Siedie Sägekette auf das Kettenantriebsrad und in dieNut auf der Führungsschiene. Beginnen Sie auf derOberseite der Führungsschiene.3. Achten Sie darauf, dass die Schneiden derSägezähne auf der Oberkante der Führungsschiene(C) nach vorn gerichtet sind.4. Richten Sie das Loch in der Führungsschiene andem Stift der Ketteneinstellung aus, und befestigenSie den Kupplungsdeckel. Stellen Sie sicher, dassdie Antriebsglieder richtig auf dem Kettenantriebsrad(B) passen. Stellen Sie sicher, dass sich dieSägekette korrekt in der Nut der Führungsschienebefindet. Ziehen Sie die Schienenmuttern dann sofest wie möglich von Hand an.

5. Zum Spannen Sie die Sägekette siehe

So spannen Sie die Kette auf Seite 24

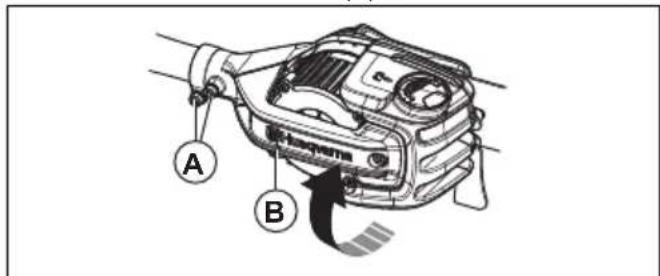

So stellen Sie den Winkel des Sägekopfes ein WARNUNG: Schalten Sie das Gerät ausund entnehmen Sie den Akku, bevor Siefortfahren. Tragen Sie stetsSchutzhandschuhe.1. Lösen Sie die Schraube auf dem Sägekopf (A).2. Den Sägekopf (B) um 90° drehen.3. Ziehen Sie die Schrauben (A) an.

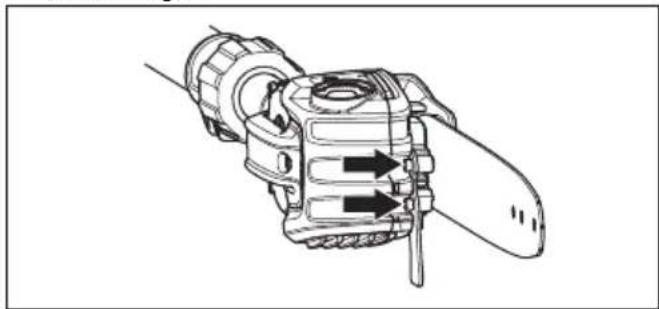

So montieren Sie den Asthaken

• Verwenden Sie zwei Schrauben, um den Asthakenzu befestigen. So montieren Sie den Schockabsorber

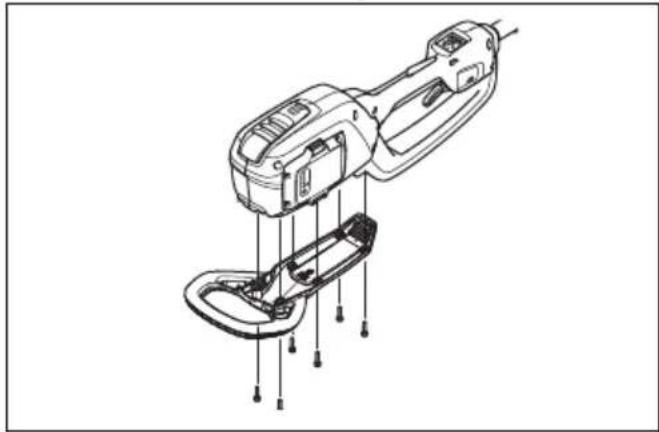

1. Verwenden Sie sechs Schrauben, um denSchockabsorber zu befestigen.

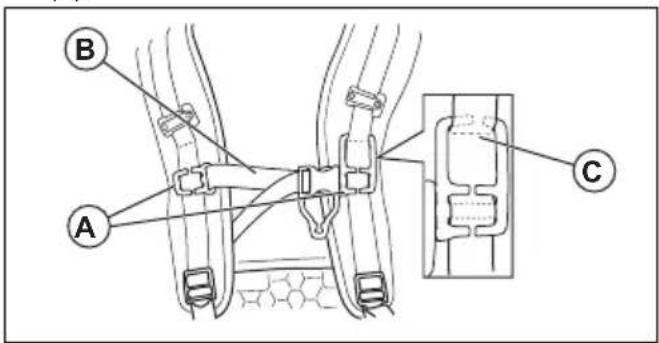

Ersetzen des Brustriemens am Tragegurt

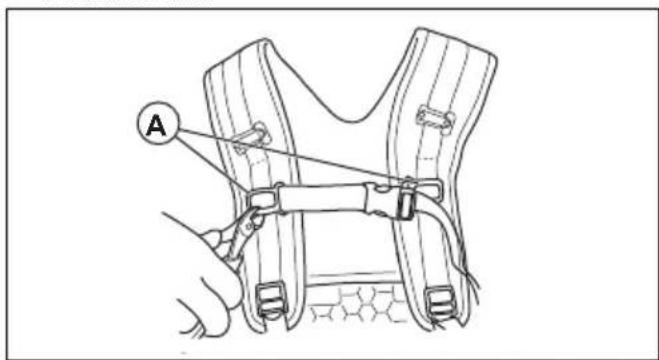

1. Entfernen Sie die Befestigungen (A) desBrustriemens.

774 - 003 - 28.05.20192. Befestigen Sie den neuen Brustriemen (B) an den

Schulterriemen des Tragegurts. Beginnen Sie mit dem unteren Teil der Befestigung des Brustriemens (A).

Hinweis: Stellen Sie sicher, dass die Brustriemenbefestigungen über der Naht des Schulterriemens liegen.

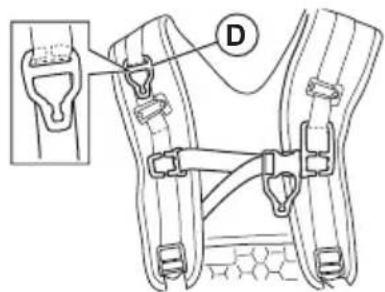

3. Befestigen Sie die Befestigungsöse (D) am

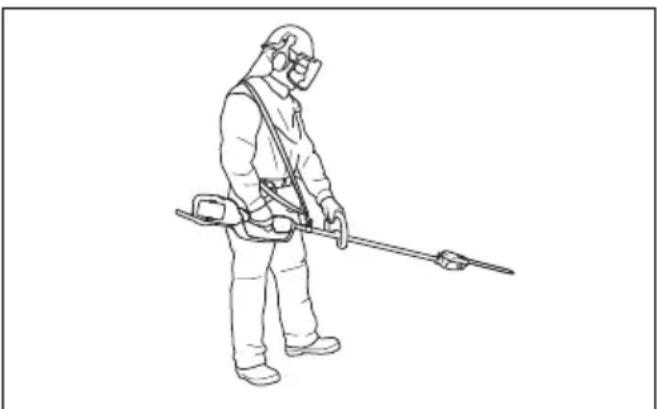

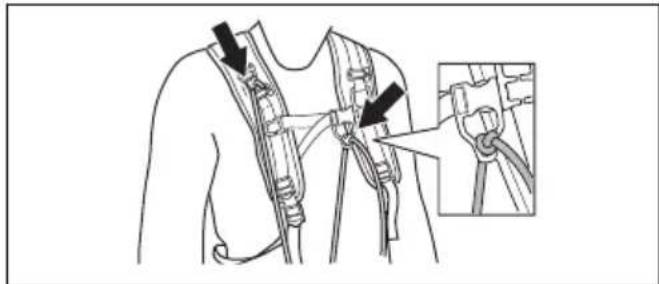

So stellen Sie den Tragegurt ein WARNUNG: Verwenden Sie immer den Tragegurt, wenn Sie mit dem Gerät arbeiten. Der Tragegurt bietet maximale Kontrolle beim Arbeiten und verringert das Risiko der Ermüdung. Stellen Sie bei Verwendung eines rückentragbaren Akkus sicher, dass das Kabel zum Akku mit dem Klettband (Velcro

) im Schockabsorber verbunden ist.

1. Den Tragegurt anlegen.

2. Verknoten Sie den elastischen Riemen mit der Öse

3. Verknoten Sie den elastischen Riemen dann mit der

4. Legen Sie den elastischen Riemen in den

Aufhänghaken des Tragegurts. Hinweis: Das Gerät ist korrekt ausgewuchtet, wenn sich der Sägekopf mit minimaler Handkraft neigen lässt. So schließen Sie das Akkuladegerät an

1. Schließen Sie das Akkuladegerät an eine Quelle mit

der auf dem Typenschild angegebenen Spannung und Frequenz an.

2. Stecken Sie den Netzstecker in eine geerdete

Steckdose. Die LED am Ladegerät blinkt einmal grün. Hinweis: Der Akku wird nicht aufgeladen, wenn die Akkutemperatur über 50 °C beträgt. In diesem Fall wird der Akku durch das Ladegerät abgekühlt, bevor er weiter aufgeladen wird. So schließen Sie den Akku an das Gerät an WARNUNG: Verwenden Sie mit dem Gerät nur originale Husqvarna Akkus.

1. Stellen Sie sicher, dass der Akku vollständig geladen

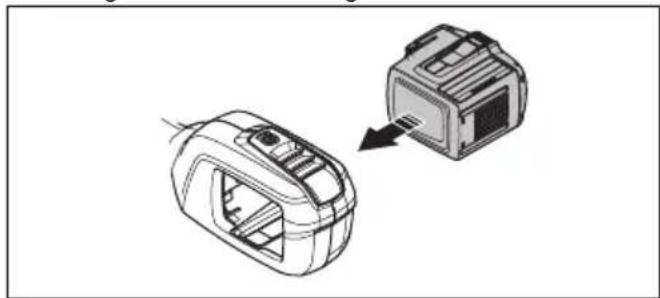

152. Drücken Sie den Akku in das Akkufach des Geräts.

Der Akku verriegelt sich mit einem hörbaren Klickgeräusch in der richtigen Position. ACHTUNG: Wenn sich der Akku nicht leicht in das Akkufach bewegt, ist der Akku nicht richtig eingesetzt. Dies kann das Gerät beschädigen.

3. Stellen Sie sicher, dass der Akku richtig eingesetzt

ist. Informationen zum Akku Informationen zur Verwendung des Akkus finden Sie im Betriebshandbuch des Akkus. Nachfüllen von Kettenöl Füllen Sie das Kettenöl nach einer Betriebsstunde nach oder wenn der Akku leer ist.

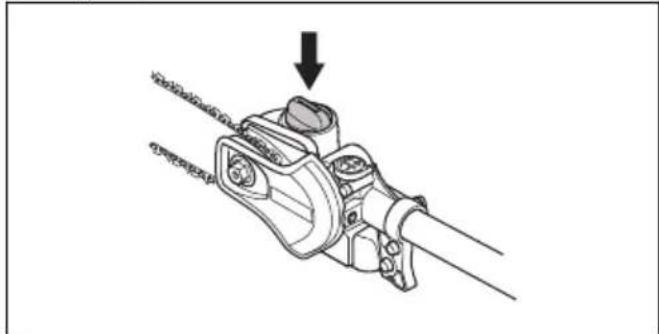

1. Öffnen Sie den Kettenöldeckel an der Oberseite des

2. Mit Kettenöl des Typs Husqvarna befüllen.

3. Den Kettenöldeckel wieder befestigen.

Betrieb Einleitung WARNUNG: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. So laden Sie den Akku Hinweis: Laden Sie den Akku, wenn Sie ihn zum ersten Mal verwenden. Ein neuer Akku ist nur zu 30 % geladen.

1. Stellen Sie sicher, dass der Akku trocken ist.

2. Den Akku in das Ladegerät einlegen.

3. Stellen Sie sicher, dass die grüne Ladeanzeige auf

dem Ladegerät aufleuchtet. Das bedeutet, dass der Akku richtig mit dem Ladegerät verbunden ist.

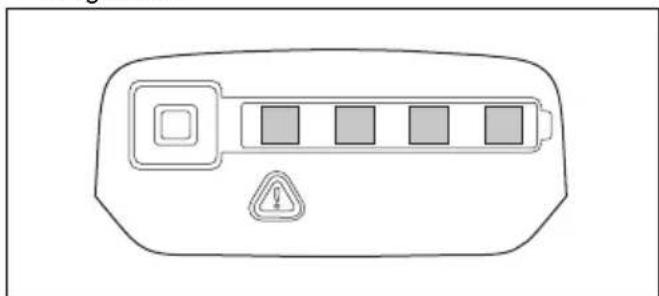

4. Wenn alle LEDs am Akku leuchten, ist er vollständig

5. Um das Ladegerät von der Steckdose zu trennen,

ziehen Sie den Netzstecker. Ziehen Sie nicht am Kabel.

6. Den Akku aus dem Ladegerät entnehmen.

16 774 - 003 - 28.05.2019Hinweis: Weitere Informationen entnehmen Sie bitte den Bedienungsanleitungen für den Akku und das Ladegerät. Kontrollpunkte vor dem Start

1. Inspizieren Sie den Arbeitsbereich. Entfernen Sie

Gegenstände, die weggeschleudert werden können.

2. Überprüfen Sie die Sägekette. Verwenden Sie

niemals stumpfe, gesprungene oder beschädigte Ausrüstung.

3. Kontrollieren, ob das Gerät in einwandfreiem

4. Kontrollieren, ob alle Muttern und Schrauben

5. Stellen Sie sicher, dass die Kette ausreichend

geschmiert ist, siehe hierzu So schmieren Sie die Schneidausrüstung auf Seite 25

6. Kontrollieren Sie, ob die Sägekette im Leerlauf

immer stehen bleibt.

7. Benutzen Sie das Gerät nur für solche Arbeiten, für

die es vorgesehen ist.

8. Kontrollieren Sie, ob der Handgriff und die

Sicherheitsvorrichtungen in Ordnung sind. Benutzen Sie nie ein Gerät, bei dem Teile fehlen oder das durch Änderungen von den technischen Vorschriften abweicht. Starten des Geräts

1. Halten Sie die Ein-/Aus-Taste gedrückt, bis das

grüne LED-Licht aufleuchtet.

2. Gashebel zur Steuerung der Drehzahl verwenden.

So verwenden Sie die SavE- Akkusparfunktion Dieses Gerät verfügt über die Energiesparfunktion SavE. Die Funktion SavE drosselt die Kettengeschwindigkeit und bietet die längste Betriebsdauer des Akkus. Hinweis: Die Funktion SavE vermindert nicht die Schneideleistung des Geräts.

1. Drücken Sie die SavE-Taste (Energiespartaste) auf

2. Stellen Sie sicher, dass die grüne LED aufleuchtet.

3. Drücken Sie die SavE-Taste (Energiespartaste)

erneut, wenn Sie die Funktion abbrechen möchten. Die grüne LED erlischt. So stoppen Sie das Gerät

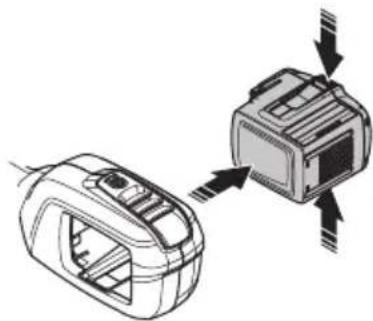

1. Lassen Sie den Gashebel oder die Gashebelsperre

2. Drücken Sie die Start/Stopptaste, bis die grüne LED

3. Drücken Sie die Entriegelungstasten an dem Akku,

und ziehen Sie den Akku heraus. So fällen Sie einen Baum

• Fällen Sie niemals Bäume in ungeräumten Bereichen.

• Führen Sie die Fällarbeiten im Zeitfenster zwischen 9 und 12 Uhr durch.

• Der empfohlene maximale Durchmesser für zu fällende Bäume liegt bei 15 cm.

• Ein Stubben in Hüfthöhe kann dafür sorgen, dass Baum so weit wie möglich in die Zielrichtung fällt.

• Wenn Sie mit dem Druckhub und Druck schneiden, fällt der Baum in rückwärtiger Richtung zur Führungsschiene.

• Wenn Sie mit dem Zughub schneiden, fällt der Baum vorwärts zur Führungsschiene.

• Verwenden Sie die Führungsschiene, um die Fallrichtung gezielt zu beeinflussen. Verwenden Sie für große Bäume den Asthaken hinter der Führungsschiene.

• Achten Sie darauf, dass der Baum nach dem Durchschneiden des Stamms fällt, und bewegen Sie das Gerät erst danach.

774 - 003 - 28.05.2019

17Allgemeine Arbeitsanweisungen WARNUNG: Seien Sie beim Schneiden von Bäumen, die unter Spannung stehen, vorsichtig. Sie können vor oder nach dem Schneiden in ihre vorherige Position zurückschnellen und Sie verletzen oder das Gerät beschädigen.

• Prüfen Sie den Arbeitsbereich.

• Machen Sie eine Stelle am Ende des Arbeitsbereichs frei, und beginnen Sie von dort aus mit der Arbeit.

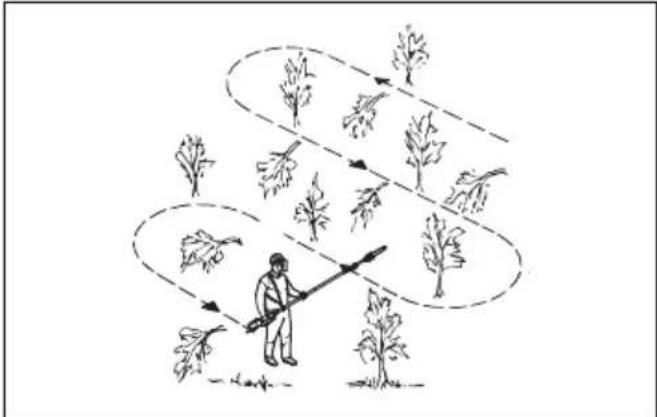

• Arbeiten Sie sich systematisch vor und zurück, quer über das Gelände, und bearbeiten Sie bei jedem Schwung eine Arbeitsbreite von ungefähr 4 bis 5 m. Dann wird die Reichweite des Gerätes in beiden Richtungen voll ausgenutzt und der Benutzer erhält einen leichten und abwechslungsreichen Arbeitsbereich zum Durcharbeiten.

• Die Arbeitswege sollten so verlaufen, dass man nicht über Gräben oder andere Hindernisse im Gelände gehen muss. Außerdem sollten die Arbeitswege so an die aktuellen Windverhältnisse angepasst werden, dass die gefällten Stämme in den bereits freigeschnittenen Bereich des Bestandes fallen.

• In hügeligem Gelände sollten die Arbeitswege im rechten Winkel zur Neigung verlaufen. Es ist viel einfacher, am Hang entlang zu gehen als hinauf und hinunter.

• Wenn die Stämme sehr dicht stehen, ist die Gehgeschwindigkeit daran anzupassen.

• Wenn die Maschine bei Temperaturen von unter -10 °C verwendet wird, müssen Gerät und Akku für mindestens 24 Stunden in einem beheizten Raum gelagert werden, bevor Sie mit der Arbeit beginnen können. So verwenden Sie das Gerät WARNUNG: Bleiben Sie niemals direkt unter einen Ast stehen, der gerade geschnitten wird. Dies kann zu tödlichen oder schweren Verletzungen führen.

• Seien Sie vorsichtig beim Arbeiten in der Nähe von Hochspannungsleitungen. Herabfallende Äste können zu Kurzschlüssen führen.

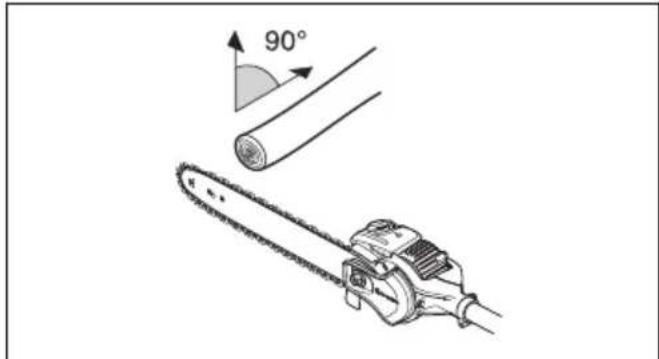

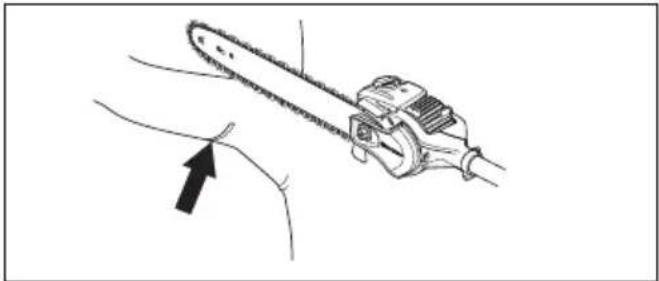

• Stellen Sie sich möglichst so hin, dass Sie den Ast im rechten Winkel durchschneiden können.

• Schneiden Sie große Äste in Abschnitte. Denken Sie daran, dass herabfallende Äste nach dem Aufschlagen auf den Boden in die Richtung des Benutzers zurückprallen können.

• Schneiden Sie niemals in die Verdickung am Ursprung des Astes, da dies die Heilung verlangsamen und das Risiko von Pilzbefall erhöhen kann.

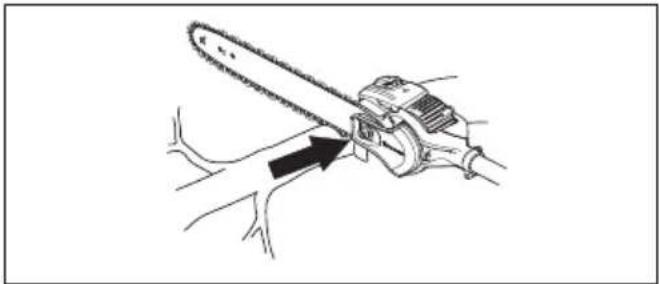

774 - 003 - 28.05.2019• Verwenden Sie den Anschlag an der Unterseite des

Schneidkopfes, um während des Schneidens Halt zu gewährleisten. Dadurch wird verhindert, dass die Schneidausrüstung auf den Ast „springt“.

• Machen Sie einen Anschnitt an der Unterseite des Astes, bevor Sie in den Ast schneiden. Dadurch werden Risse in der Rinde verhindert, die zu einer Verlangsamung der Heilung und einem permanenten Schaden am Baum führen können. Der Schnitt darf nicht tiefer als ein Drittel der Astdicke gehen, um ein Festfahren zu verhindern. Lassen Sie die Kette laufen, während Sie die Schneidausrüstung vom Ast zurückziehen, um ein Festfahren zu verhindern.

• Stellen Sie sicher, dass Sie einen festen Stand haben und beim Arbeiten nicht durch Äste, Steine und Bäume behindert werden. WARNUNG: Betätigen Sie niemals den Gashebel, ohne die Schneidausrüstung vollständig im Blick zu haben. Wartung Einleitung WARNUNG: Lesen Sie vor Wartungsarbeiten am Gerät das Kapitel über Sicherheit, und machen Sie sich damit vertraut. WARNUNG: Entfernen Sie den Akku, bevor Sie Wartungsarbeiten am Gerät durchführen. Wartungsplan WARNUNG: Entfernen Sie den Akku, bevor Sie Wartungsarbeiten durchführen. Nachstehend sind die am Gerät vorzunehmenden Wartungsmaßnahmen aufgelistet. Weitere Informationen finden Sie in den Übungen im Kapitel „Wartung“. Wartung Täglich Wöchentlich Monatlich Reinigen Sie die äußeren Teile des Geräts mit einem sauberen und trockenen Tuch. Verwenden Sie kein Wasser.

Stellen Sie sicher, dass die Start- und die Stopptaste richtig funktionieren und nicht be- schädigt sind.

Stellen Sie sicher, dass der Gashebel und die Gashebelsperre sicherheitstechnisch ord- nungsgemäß funktionieren.

774 - 003 - 28.05.2019 19Wartung Täglich Wöchentlich Monatlich

Vergewissern Sie sich, dass alle Bedienele- mente funktionieren und unbeschädigt sind.

Halten Sie die Handgriffe sauber und tro- cken. Achten Sie darauf, dass die Griffe nicht ölig oder fettig sind.

Vergewissern Sie sich, dass die Abdeckung der Sägekette nicht beschädigt ist. Ersetzen Sie die Abdeckung der Sägekette bei Be- schädigung.

Vergewissern Sie sich, dass alle Schrauben und Muttern fest angezogen sind.

Reinigen Sie den Öltankdeckel. X Stellen Sie sicher, dass die Entriegelungstas- ten am Akku funktionieren und der Akku in das Gerät einrastet.

Prüfen Sie, ob das Akkuladegerät nicht be- schädigt ist und ordnungsgemäß funktioniert.

Vergewissern Sie sich, dass der Akku nicht beschädigt ist.

Stellen Sie sicher, dass der Akku vollständig geladen ist.

Vergewissern Sie sich, dass das Akkulade- gerät nicht beschädigt ist.

Kontrollieren Sie alle Kabel, Kupplungen und Anschlüsse. Überprüfen Sie das Gerät auf Schäden und Schmutz.

Reinigen Sie die Sägekettenabdeckung. X Prüfen Sie den Verschleiß des Kettenant- riebsrads. Ersetzen Sie das Kettenantriebsrad nach ca. 50 Betriebsstunden oder häufiger, wenn es notwendig ist.

Überprüfen Sie die Verbindungen zwischen dem Akku und dem Gerät durch. Überprüfen Sie die Verbindung zwischen dem Akku und dem Ladegerät.

Stellen Sie sicher, dass der Sägekopf nicht beschädigt ist. Tauschen Sie den Sägekopf bei Beschädigungen aus. Alle Wartungsarbeiten am Sägekopf müssen von einem autorisier- tenHusqvarna-Händler durchgeführt werden. So prüfen Sie den Akku und das Ladegerät

1. Untersuchen Sie den Akku auf Schäden, z. B. Risse.

2. Untersuchen Sie das Akkuladegerät auf Schäden,

3. Stellen Sie sicher, dass das Verbindungskabel des

Akkuladegeräts nicht beschädigt ist und dass keine Risse vorhanden sind. 20 774 - 003 - 28.05.2019Warten des Geräts So überprüfen Sie die Sägekette Überprüfen Sie die Sägekette täglich.

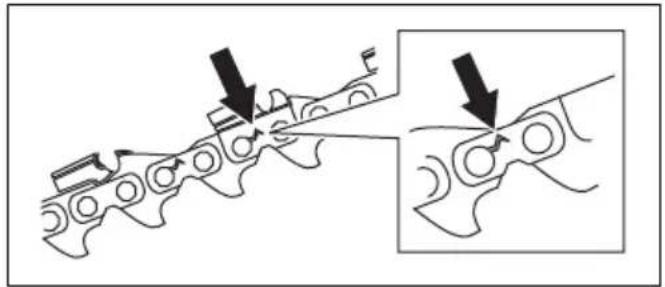

1. Stellen Sie sicher, dass keine Risse an Nieten und

2. Überprüfen Sie, ob die Kette starr ist.

3. Vergleichen Sie die Sägekette mit einer neuen Kette,

um herauszufinden, ob Nieten und Glieder abgenutzt sind.

4. Ersetzen Sie die Sägekette, wenn sie einen der o. g.

5. Ersetzen Sie die Sägekette, wenn die Länge der

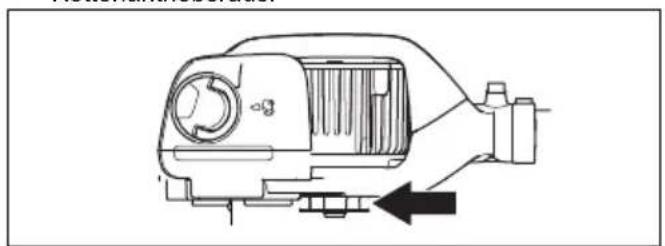

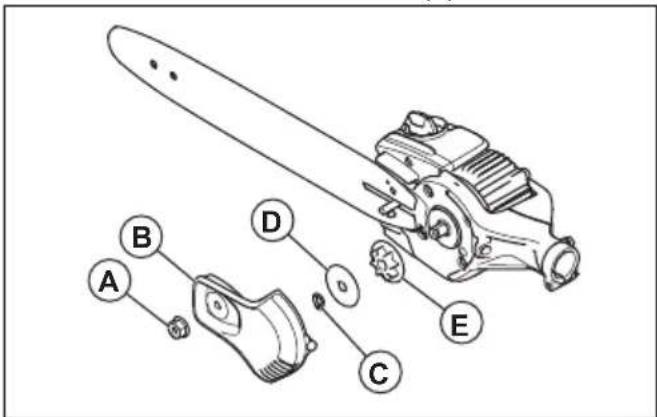

Schneidezähne nur noch 4 mm beträgt. So prüfen Sie das Kettenantriebsrad

1. Überprüfen Sie regelmäßig den Verschleiß des

2. Ersetzen Sie das Kettenantriebsrad, wenn es

abgenutzt ist und sich auf der Motorachse von einer zur anderen Seite bewegt. So prüfen Sie die Führungsschiene

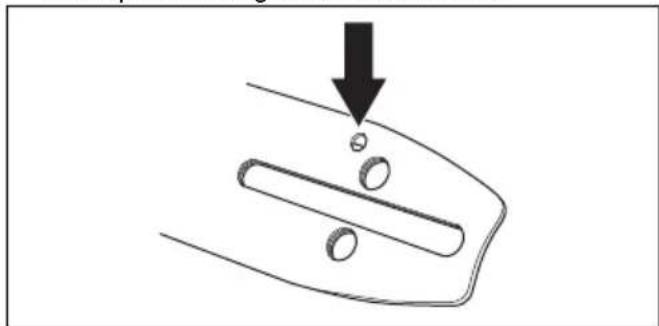

1. Stellen Sie sicher, dass die Ölleitung nicht verstopft

ist. Reinigen Sie sie, falls dies notwendig ist.

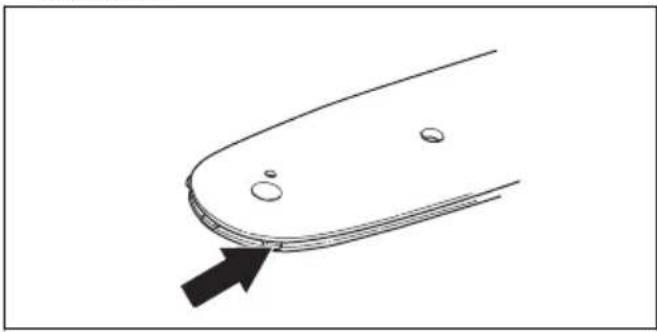

2. Prüfen Sie, ob sich an den Kanten der

Führungsschiene Grate gebildet haben. Entfernen Sie Grate mit einer Feile.

3. Reinigen Sie die Nut in der Führungsschiene.

4. Überprüfen Sie die Nut in der Führungsschiene auf

Verschleiß. Tauschen Sie die Führungsschiene aus wenn nötig.

5. Prüfen Sie, ob die Führungsschienenspitze rau oder

stark abgenutzt ist.

6. Kontrollieren Sie, ob der Umlenkstern der

Führungsschiene sich leicht bewegen lässt und sein Schmierloch offen ist. Reinigen und schmieren Sie ihn bei Bedarf.

774 - 003 - 28.05.2019

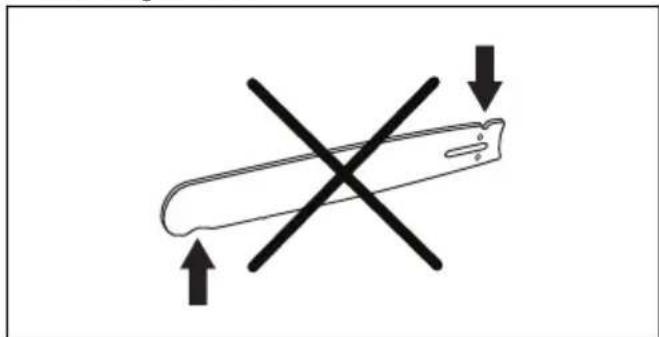

217. Drehen Sie die Führungsschiene täglich zur

Verlängerung der Lebensdauer. So schärfen Sie die Sägekette So montieren Sie die Führungsschiene und die Sägekette WARNUNG: Tragen Sie Schutzhandschuhe, wenn Sie an der Sägekette eine Wartung durchführen oder sie verwenden. Eine Sägekette, die sich nicht bewegt, kann auch zu Verletzungen führen. Tauschen Sie abgenutzte oder beschädigte Führungsschienen und Sägeketten mit den von Husqvarna empfohlenen Kombinationen von Führungsschienen und Sägeketten aus. Dies ist notwendig, damit die Sicherheitsfunktionen des Geräts ordnungsgemäß arbeiten. Unter Zubehör auf Seite 29 finden Sie eine Liste der von uns empfohlenen Ersatzschienen-/Kettenkombinationen.

• Länge der Führungsschiene in cm Informationen über die Länge der Führungsschiene können in der Regel am hinteren Ende der Führungsschiene finden.

• Anzahl Zähne des Umlenksterns (T).

• Kettenteilung, Zoll. Der Abstand zwischen den Treibgliedern der Sägekette muss dem Abstand zwischen den Zähnen auf dem Umlenkstern und dem Kettenantriebsrad angepasst sein. PITCH =

• Anzahl Treibglieder (St.). Die Anzahl der Treibglieder hängt von der Art der Führungsschiene ab.

• Nutbreite der Schiene, mm. Die Nutbreite der Schiene muss identisch mit der Breite der Treibglieder der Kette sein.

• Loch für Kettenöl und Loch für Kettenspannzapfen. Die Führungsschiene muss am Gerät ausgerichtet sein.

• Treibgliedbreite (mm) Allgemeine Informationen zum Schärfen der Schneidezähne Verwenden Sie keine stumpfe Sägekette. Wenn die Sägekette stumpf ist, müssen Sie mehr Druck ausüben, um die Führungsschiene durch das Holz zu drücken.

774 - 003 - 28.05.2019Wenn die Sägekette sehr stumpf ist, gibt es keine

Holzspäne, sondern Sägemehl. Eine scharfe Sägekette frisst sich durch das Holz und die Holzspäne werden lang und dick. Der Schneidezahn (A) und die Tiefenlehre (B) sind zusammen das sägende Element der Sägekette. Der Höhenunterschied zwischen den beiden sorgt für die Schnitttiefe (Tiefenbegrenzerabstand).

Wenn Sie einen Schneidezahn schärfen, denken Sie an Folgendes:

• Durchmesser der Rundfeile. Ohne Hilfsmittel ist es nicht leicht, eine Sägekette korrekt zu schärfen. Verwenden Sie die empfohlene Schärflehre. Dies hilft Ihnen, die maximale Schneidleistung zu erhalten und die Rückschlaggefahr auf ein Minimum zu reduzieren. WARNUNG: Die Rückschlaggefahr erhöht sich erheblich, wenn Sie die Anweisungen zum Schärfen nicht befolgen. Hinweis: Siehe Zubehör auf Seite 29 für weitere Informationen zum Schärfen der Sägekette. So schärfen Sie die Schneidezähne

1. Verwenden Sie eine Rundfeile und eine Feilenlehre

zum Schärfen der Schneidezähne. Hinweis: Siehe Zubehör auf Seite 29 für Informationen dazu, welche Feile und Lehre für Ihre Sägekette empfohlen wird.

2. Stellen Sie sicher, dass die Sägekette die richtige

Spannung besitzt. Eine Sägekette ohne die richtige Spannung bewegt sich von einer Seite zur anderen. Dies macht es nicht leicht, die Sägekette zu schärfen. Siehe So spannen Sie die Kette auf Seite

3. Fahren Sie mit der Feile von der Innenseite der

Schneidezähne heraus. Heben Sie die Feile beim Zurückziehen an.

4. Entfernen Sie zuerst das Feilmaterial an allen

Zähnen auf der einen Seite.

5. Drehen Sie das Gerät um und schärfen Sie die

Zähne auf der anderen Seite.

6. Stellen Sie sicher, dass alle Schneidezähne die

gleiche Länge haben, wenn Sie das Feilmaterial entfernen.

774 - 003 - 28.05.2019

237. Die Sägekette ist verschlissen, wenn die

Schneidezähne bis auf 4 mm verkürzt sind. Ersetzen Sie die Sägekette. Allgemeine Informationen zum Anpassen des Tiefenbegrenzerabstands Der Tiefenbegrenzerabstand (C) nimmt ab, wenn Sie den Schneidezahn (A) schärfen. Um die maximale Schneidleistung zu erhalten, müssen Sie Feilmaterial von der Tiefenbegrenzerlehre (B) entfernen, um den empfohlenen Tiefenbegrenzerabstand einzuhalten. Siehe Zubehör auf Seite 29 für weitere Informationen zum korrekten Tiefenbegrenzerabstand für Ihre Sägekette.

WARNUNG: Die Rückschlaggefahr nimmt zu, wenn der Tiefenbegrenzerabstand zu groß ist! So justieren Sie die Tiefenbegrenzereinstellung Bevor Sie den Tiefenbegrenzerabstand einstellen oder die Schneidezähne schärfen, siehe So schärfen Sie die Schneidezähne auf Seite 23 für Anweisungen. Wir empfehlen, den Tiefenbegrenzerabstand nach jeder dritten Sägekettenschärfung einzustellen. Hinweis: Diese Empfehlung gilt nur, wenn die Länge der Schneidezähne nicht zu sehr abnimmt. Wir empfehlen die Verwendung unserer Schärflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel für die Tiefenbegrenzernase zu erhalten.

1. Verwenden Sie eine Flachfeile und eine Schärflehre

zum Einstellen des Tiefenbegrenzerabstands. Verwenden Sie ausschließlich die empfohlene Schärflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel für den Tiefenbegrenzer zu erhalten.

2. Setzen Sie die Schärflehre auf die Sägekette.

Hinweis: Auf der Verpackung der Schärflehre finden Sie weitere Informationen zur Verwendung des Werkzeugs.

3. Verwenden Sie die Flachfeile, um den Teil des

Tiefenbegrenzers zu entfernen, der durch die Schärflehre reicht. Hinweis: Der Tiefenbegrenzerabstand ist korrekt, wenn Sie beim Feilen über die Lehre keinen Widerstand spüren. So spannen Sie die Kette WARNUNG: Eine nicht korrekt gespannte Sägekette kann sich von der Führungsschiene lösen und schwere Verletzungen oder Tod verursachen. Eine Sägekette wird bei Verwendung länger. Stellen Sie die Sägekette regelmäßig ein.

1. Lösen Sie die Führungsschienenmuttern, die

Kupplungsdeckel und Kettenbremse halten. Verwenden Sie hierzu einen Schraubenschlüssel.

2. Ziehen Sie die Schienenmuttern dann so fest wie

möglich von Hand an.

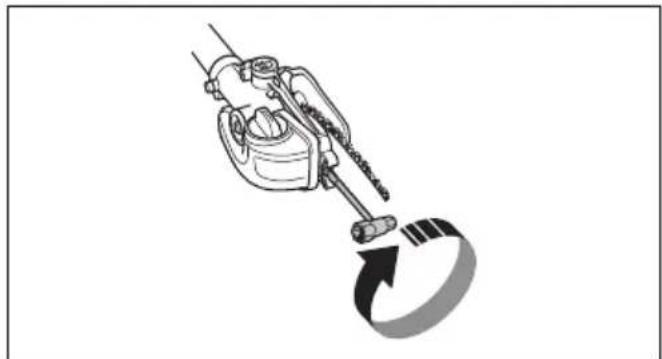

774 - 003 - 28.05.20193. Heben Sie die Spitze der Führungsschiene an und

drehen Sie die Spannschraube. Verwenden Sie hierzu einen Schraubenschlüssel.

4. Ziehen Sie die Sägekette fest, bis sie fest an der

Führungsschiene sitzt, sich aber noch immer einfach bewegen kann.

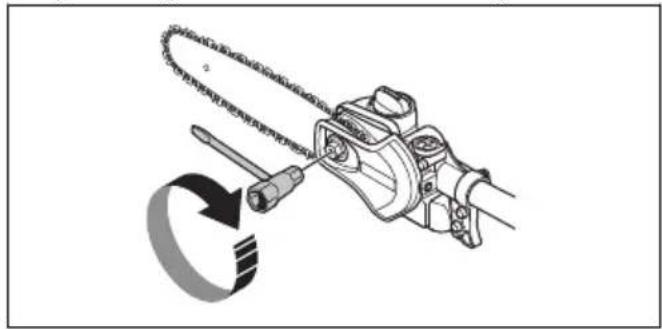

5. Ziehen Sie die Muttern der Führungsschiene mit

dem Zoll-Schraubenschlüssel an, und heben Sie gleichzeitig die Vorderseite der Führungsschiene an.

6. Stellen Sie sicher, dass sich die Sägekette leicht von

Hand drehen lässt und nicht an der Führungsschiene herabhängt. So schmieren Sie die Schneidausrüstung Kettenöl WARNUNG: Eine unzureichende Schmierung der Schneidausrüstung kann zu einem Bruch der Sägekette führen und schwere oder sogar lebensgefährliche Verletzungen verursachen.

• Sägekettenöl soll gut an der Sägekette haften und im warmen Sommer wie im kalten Winter gute Fließeigenschaften aufweisen.

• Wir haben ein optimales Sägekettenöl entwickelt, das dank seiner pflanzlichen Basis außerdem biologisch abbaubar ist. Wir empfehlen daher die Verwendung unseres Kettenöls der Umwelt zuliebe, und damit die Sägekette länger hält.

• Wenn unser Original-Sägekettenöl nicht erhältlich ist, empfehlen wir, herkömmliches Sägekettenöl zu benutzen.

• In Gegenden, in denen kein spezielles Öl für die Schmierung von Sägeketten erhältlich ist, kann normales EP 90 Hydrauliköl verwendet werden.

• Niemals Altöl verwenden! Dies ist gefährlich für Sie selbst, das Gerät und für Ihre Umwelt. So überprüfen Sie die Kettenschmierung

1. Beim Tanken ist immer die Sägekettenschmierung

zu kontrollieren. Die Führungsschienenspitze im Abstand von etwa 20 cm auf einen festen, hellen Gegenstand richten. Nachdem das Gerät 1 Minute bei 75% der vollen Drehzahl gelaufen ist, sollte ein deutlicher Ölrand auf der hellen Oberfläche zu sehen sein. Kontrollieren bei unzureichender Schmierung

1. Kontrollieren Sie, ob die Ölzuführung der Sägekette

verstopft ist. Reinigen Sie sie bei Bedarf.

2. Kontrollieren Sie, ob die Ölzuführung im

Getriebegehäuse verstopft ist. Reinigen Sie sie bei Bedarf.

774 - 003 - 28.05.2019

253. Prüfen Sie, ob sich der Umlenkstern der

Führungsschiene frei dreht. Wenn das Schmiersystem der Sägekette nach einem Durchgang der oben aufgeführten Kontrollen nicht funktioniert, sollten Sie Ihre Servicewerkstatt aufsuchen. So ersetzen Sie das Kettenantriebsrad

1. Entfernen Sie die Schienenmutter (A) und den

2. Entfernen Sie den Kupplungsdeckel (B).

3. Bauen Sie den Sicherungsring der Unterlegscheibe

4. Entfernen Sie die Unterlegscheibe (D).

5. Bauen Sie das Kettenantriebsrad (E) aus.

6. Montieren Sie ein neues Kettenantriebsrad.

So reinigen Sie das Gerät, den Akku und das Ladegerät

1. Reinigen Sie das Gerät nach jedem Gebrauch mit

einem trockenen Tuch.

2. Reinigen Sie Akku und Ladegerät mit einem

trockenen Tuch. Die Akkuführungsschienen sauber halten.

3. Stellen Sie sicher, dass die Klemmen an Akku und

Ladegerät vor dem Gebrauch sauber sind.

4. Reinigen Sie die Öltankkappe mit einer Bürste.

5. Reinigen Sie die Innenfläche der Schutzabdeckung

mit einer Bürste. Fehlerbehebung Tastatur Störung Mögliche Fehler Mögliche Abhilfe Grüne Start-LED blinkt. Geringe Akkuspannung. Laden Sie den Akku. 26 774 - 003 - 28.05.2019Störung Mögliche Fehler Mögliche Abhilfe Rote Fehler-LED blinkt Überlastung Die Schneidausrüstung ist blockiert. Halten Sie das Gerät an. Entfernen Sie den Akku. Reinigen Sie die Schneidausrüstung von un- erwünschten Materialien. Lockern Sie die Kette. Temperaturabweichung. Lassen Sie das Gerät abkühlen. Der Gashebel und die Starttaste werden gleichzeitig gedrückt. Lassen Sie den Gashebel los und drücken Sie die Start-Taste. Das Gerät springt nicht an. Schmutz in den Akkusteckern. Reinigen Sie die Akkustecker mit Druckluft oder einer weichen Bürste. Rote Fehler-LED leuchtet auf. Es ist notwendig, Wartung am Gerät durch- zuführen. Wenden Sie sich an Ihren Servicehändler. Akku LED-Anzeige Mögliche Fehler Mögliche Fehlerbehebung Grüne LED des Einschaltknopfes blinkt Geringe Akkuspannung. Laden Sie den Akku. Störungs-LED blinkt Der Akku ist entladen. Laden Sie den Akku. Temperaturabweichung. Der Akku darf nur in Umgebungen mit Tem- peraturen zwischen -10° C und 40 C ver- wendet werden. Fehler-LED leuchtet Die Zellendifferenz ist zu groß (1 V). Setzen Sie sich mit Ihrer Servicewerkstatt in Verbindung. Akkuladegerät Störung Mögliche Fehler Mögliche Abhilfe Rote Fehler-LED blinkt Temperaturabweichung. Der Akku darf nur bei Temperaturen zwischen 5 °C und 40 °C verwendet werden. Rote Fehler-LED leuchtet auf. Wenden Sie sich an Ihren Service- händler. Transport, Lagerung und Entsorgung Transport und Lagerung Hinweis: Temperaturschwankungen können zu Druck im Öltank führen, wodurch eine vorübergehende Ölundichtigkeit auftreten kann. Befolgen Sie die Lagerungsanweisungen.

• Reinigen Sie das Gerät und leeren Sie den Öltank, bevor Sie es einlagern.

774 - 003 - 28.05.2019 27• Stellen Sie das Gerät während der Lagerung

waagerecht ab oder hängen Sie es mit der Schiene nach unten auf.

• Stellen Sie das Gerät nicht so ab, dass die Schiene während der Lagerung nach oben zeigt.

• Die mitgelieferten Lithium-Ionen-Akkus entsprechen den Anforderungen des Gefahrgutrechts.

• Beachten Sie für den gewerblichen Transport, auch durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.

• Sprechen Sie sich, bevor Sie das Gerät versenden, mit einer Person ab, die speziell im Gefahrgutversand geschult ist. Beachten Sie sämtliche geltende nationale Vorschriften.

• Bedecken Sie offene Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Stellen Sie sicher, dass der Akku in der Verpackung nicht verrutschen kann.

• Entnehmen Sie den Akku für die Lagerung oder den Transport.

• Bringen Sie den Akku und das Ladegerät an einem Ort unter, der trocken und frei von Feuchtigkeit und Frost ist.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.

• Stellen Sie bei der Lagerung des Akkus sicher, dass die Temperatur zwischen 5 °C (41 °F) und 25 °C (77 °F) liegt und der Akku keinem direkten Sonnenlicht ausgesetzt ist.

• Stellen Sie bei der Lagerung des Akkuladegeräts sicher, dass die Temperatur zwischen 5 °C (41 °F) und 45 °C (113 °F) liegt und das Ladegerät keinem direkten Sonnenlicht ausgesetzt ist.

• Laden Sie den Akku auf 30 bis 50 %, bevor Sie ihn über längere Zeit einlagern.

• Lagern Sie das Akkuladegerät in einem geschlossenen und trockenen Raum.

• Achten Sie bei der Lagerung darauf, dass sich der Akku nicht in unmittelbarer Nähe zum Ladegerät befindet. Kinder und andere nicht befugte Personen dürfen die Ausstattung nicht berühren. Verwahren Sie die Ausstattung in einem abschließbaren Raum.

• Verwenden Sie für das Gerät einen Transportschutz, um Verletzungen oder Schäden am Gerät bei Transport und Lagerung zu vermeiden.

• Befestigen Sie das Gerät während des Transports sicher. Entsorgung von Akku, Ladegerät und Gerät Das Symbol unten bedeutet, dass das Gerät nicht über den Hausmüll entsorgt werden darf. Recyceln Sie es an einer Recyclingstation für elektrische und elektronische Geräte. So werden Umwelt- und Personenschäden vermieden. Weitere Informationen erhalten Sie bei örtlichen Behörden, dem Abfallentsorgungsunternehmen oder Ihrem Händler. Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Geräts zu finden. Technische Angaben Technische Daten 530iPX Motor Motortyp BLDC (bürstenlos) 36 V Kettengeschwindigkeit, m/s (3/8) 20 Füllmenge Öltank, l/cm

0,15/150 Gewicht Gewicht ohne Akku, kg 3,1 Wasserschutzgrad 28 774 - 003 - 28.05.2019530iPX IPX4

Geräuschemissionen Schallleistungspegel, gemessen in dB(A) 100 Schallleistungspegel, garantiert L

dB(A) 101 Geräuschpegel

Schalldruckpegel am Ohr des Bedieners, gemessen gemäß EN ISO 22868, dB(A), min./max.:

Vibrationswerte an Griffen, gemessen gemäß ISO 22867, m/s

Ausgestattet mit Frei- schneider mit Kettenantrieb, links/rechts 1,2/2,6 Zubehör Zugelassene Akkus Verwenden Sie für dieses Gerät nur originale BLi Akkus. Zugelassene Ladegeräte für das Gerät Akkuladegerät QC330 QC500 Netzspannung, V 100-240 100-240 Frequenz, Hz 50-60 50-60 Leistung, W 330 500 Kombinationen von Führungsschiene und Sägekette Untenstehende Kombinationen haben die CE- Typenzulassung. Führungsschiene Sägekette Länge, Zoll Neigung, Zoll Nutbreite, mm Typ Länge, Treib- glied, Nr. Geringer Rück- schlag 10 3/8 1,3 Husqvarna H37 40 Ja

Die mit IPX4 gekennzeichneten akkubetriebenen, handgeführten Geräte von Husqvarna erfüllen diese Anfor- derungen ab Gerätezulassung.

Berichten zufolge liegt der Schalldruckpegel für dieses Gerät normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1 dB(A).

Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Stan- dardabweichung) von 2 m/s

774 - 003 - 28.05.2019 29Feile und Schärflehre für die Sägekette

Verwenden Sie die empfohlene Schärflehre, um die korrekten Feilwinkel zu erhalten. Wir empfehlen, beim Schärfen der Sägekette immer die empfohlene Schärflehre zu verwenden, um das gewünschte Ergebnis zu erhalten. Lassen Sie sich von Ihrem Servicehändler beraten, wenn Sie nicht wissen, welche Sägekette in Ihrem Gerät verbaut ist. mm/in. mm/in. 37 4,0 / 5/32 80° 30° 0° 0,65/0,025 5056981-03 5806875-01 30 774 - 003 - 28.05.2019EG-Konformitätserklärung EG-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt hiermit, dass die Hochentaster Husqvarna 530iPX mit Seriennummern ab 2018 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entspricht:

• „Maschinenrichtlinie“ 2006/42/EG vom 17. Mai 2006

• „Richtlinie über die elektromagnetische Verträglichkeit“, 2014/30/EU vom 26. Februar 2014

• Richtlinie zur „Beschränkung der Verwendung bestimmter gefährlicher Stoffe“, 2011/65/EU vom

Die folgenden Normen werden erfüllt: EN 60745-1:2009 + A11:2010, EN ISO 11680-1:2011, EN 55014-1:2006, +A1:2009, EN 61000-6-2:2005, EN 50581:2012 Angemeldete Prüfstelle (0404): RISE SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07, Uppsala (Schweden) hat die EG-Baumusterprüfung gemäß Maschinenrichtlinie (2006/42/EC) Artikel 12, Absatz 3b durchgeführt. Die Zertifikate der EG-Typenprüfung haben die Nummer: 0404/19/2529. Huskvarna, 11. April 2019 Pär Martinsson, Entwicklungsleiter (bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation).

24. 4 mm inbussleutel
