GEBRUIKSAANWIJZING Tube Smart DUUX

Disposal The European directive 2012 / 19 / CE on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed in the normal unsorted municipal waste stream. Old appli-ances must be collected separately in order to optimize the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance. Notes/notities/les notes/notas/Notitzen2120 Bedankt dat je voor Duux hebt gekozen. We zijn blij dat je hebt besloten de handleiding bij je nieuwe luchtreiniger van Duux door te lezen! Veel gebruikers laten de handleiding links liggen en proberen er zelf achter te komen. Uit onderzoek blijkt echter dat mensen die de handleiding lezen sneller en beter snappen hoe een apparaat werkt dan mensen die er met vallen en opstaan achterkomen. Bij Duux geloven we heilig in het belang van een comfortabele, gezonde leefomgeving. Jouw welzijn verhogen door aantrekkelijke, functionele en eectieve producten te ontwikkelen: dat is de passie die ons iedere dag opnieuw motiveert. Met ons aanbod aan innovatieve luchtbehandelingsproducten willen we je de best denkbare luchtkwaliteit binnenshuis bieden. De krachtige en elegante slimme luchtreiniger Tube combineert een prachtig ontwerp met een groot luchtreinigingsvermogen. Deze luchtreiniger heeft een CADR (Clean Air Delivery Rate) van maar liefst 550 m³/uur en kan daardoor de lucht in een kamer van 75 m² elke 20 minuten verversen! Met de gratis Duux-app kun je de Tube via je smartphone of tablet besturen. Zo hoef je je nooit meer druk te maken over de luchtkwaliteit binnen en krijg je er continu updates over. Door het handige LCD-scherm en de bedieningsknoppen kun je de luchtkwaliteit ook zonder een smartphone aezen en regelen. Lees deze handleiding zorgvuldig door om optimaal van je slimme luchtreiniger te kunnen proteren. Een digitaal exemplaar van deze handleiding is te vinden op onze website, www.duux.com

1. Productoverzicht 20

2. Installatie en gebruik 21

6. Veelgestelde vragen 32

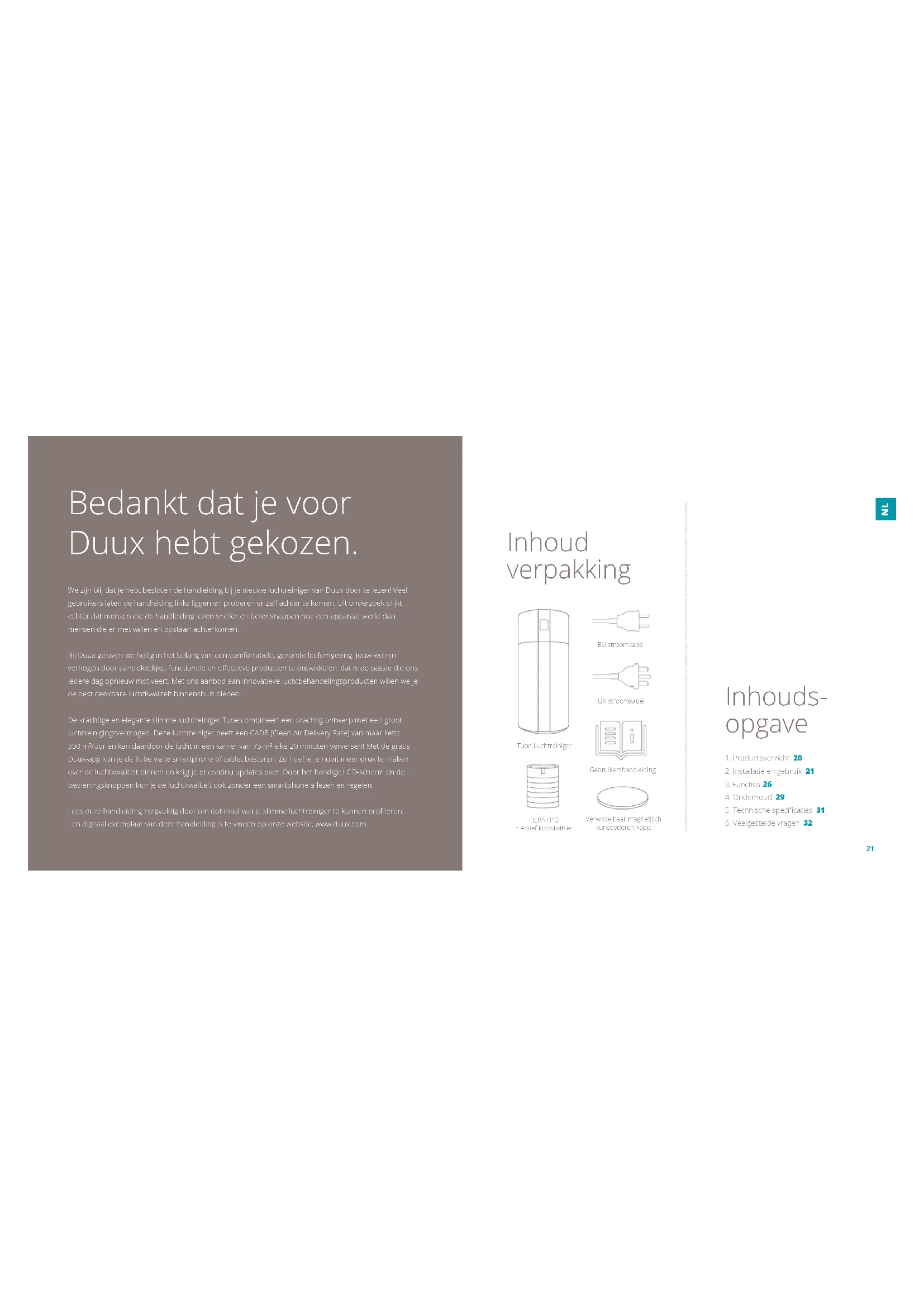

Inhoud verpakking Tube Luchtreiniger EU stroomkabel UK stroomkabel Gebruikershandleiding Verwisselbaar magnetisch kunstlederen kapje HEPA H13 + Actief koolstoler2322

• Als het elektriciteitssnoer of de stekker moet worden gerepareerd, neem dan contact op met een erkend servicebedrijf voor elektronica.

• Gebruik geen stroomvoorziening, universele worden gebruikt. Overschrijding van de aangegeven waarden kan leiden tot oververhitting van het elektriciteitssnoer of brand.

• Raak de stekker niet aan als je vochtige handen hebt, want anders kun je een elektrische schok krijgen.

• Plaats geen vingers of metalen objecten in een gat, zoals een luchtinlaat of -uitlaat. Contact met componenten binnenin het apparaat kan een elektrische schok veroorzaken of letsel toebrengen.

• Zorg ervoor dat het apparaat niet nat wordt. Dit kan anders door kortsluiting brand of een elektrische schok veroorzaken.

• Het apparaat mag niet worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of met gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies hebben gekregen

• Kinderen die onder toezicht staan, mogen niet met het apparaat spelen Plaats het apparaat niet op de volgende plaatsen:

• Onstabiele plaatsen. Het apparaat kan anders vallen of tuimelen, wat letsel, lekstromen, elektrische schokken of brand kan veroorzaken

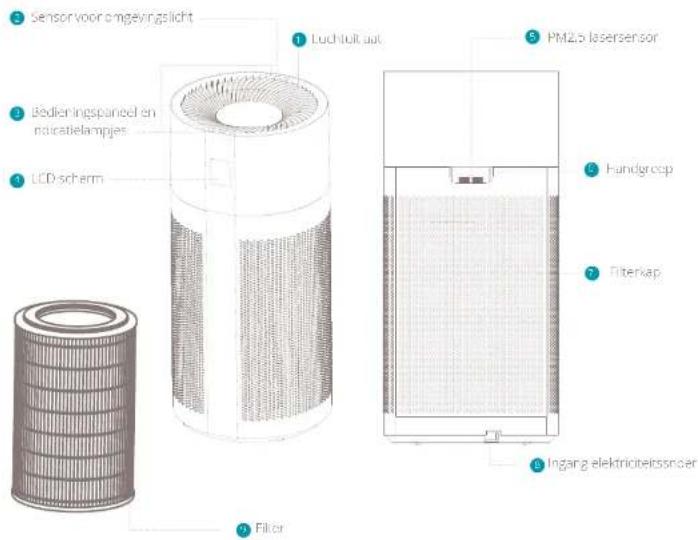

1. Productoverzicht 2. Installatie en gebruik

Let op: lees de onderstaande instructies en het los bijgeleverde waarschuwingsvel vóór gebruik goed door. Belangrijk: verwijder vóór het uitvoeren van onderhoud de stekker uit de uitgang. Let op Neem de volgende veiligheidsinstructies in acht om jezelf en anderen tegen letsel te beschermen. Waarschuwing Neem de volgende veiligheidsinstructies goed door tot alles duidelijk is om ongevallen zoals brand en elektrische schokken te voorkomen:

• Trek niet aan het elektriciteitssnoer bij verplaatsing of opslag van het apparaat. Dit kan schade aan het snoer of kortsluiting veroorzaken en daarnaast leiden tot brand of een elektrische schok.

• Voorkom beschadiging van het elektriciteitssnoer of het stopcontact.

• Ga voorzichtig met het elektriciteitssnoer om (niet doorknippen, aanpassen, sterk vervormen, eraan trekken of draaien). Plaats geen zware objecten op het elektriciteitssnoer en druk het nergens door, omdat dit kan een elektrische schok of brand kan veroorzaken. Luchtuitlaat Bedieningspaneel en indicatielampjes Sensor voor omgevingslicht LCD scherm Handgreep PM2,5-lasersensor

• Plaatsen zoals badkamers met een hoge temperatuur en hoge luchtvochtigheid of waar het apparaat nat kan worden. Dit kan lekstromen in het apparaat veroorzaken en leiden tot een elektrische schok of brand.

• Plaatsen zoals keukens waar kookgeurtjes vrijkomen.

• Plaatsen waar olie of brandbaar gas wordt gebruikt en lekkage kan optreden. Er kan brand of rookontwikkeling ontstaan door het opzuigen van heet gas.

• Plaatsen waar de luchtuitlaat direct tegenover dieren of planten staat gericht, wat kan leiden tot luchtdroging.

• Gebruik geen oplosmiddelen zoals ethanol of verdunners om het apparaat te reinigen en voorkom contact met aërosole insecticiden. De luchtreiniger kan beschadigd raken door breuk, een elektrische schok veroorzaken, of brand door kortsluiting.

• Gebruik de luchtreiniger niet in een kamer waar insecticide van het type wierook wordt gebruikt. De chemische resten kunnen zich ophopen in het apparaat en de gezondheid in gevaar brengen wanneer ze via de luchtuitlaat vrijkomen. Ventileer na het gebruik van een insecticide de kamer eerst goed voorafgaand aan het gebruik van de luchtreiniger.

• Voorkom dat vluchtige of brandbare stoen zoals rook of wierook het apparaat binnenkomen

• Ga niet op het apparaat zitten of er tegenaan leunen. Dit kan persoonlijk letsel veroorzaken of het apparaat beschadigen

• Laat kinderen niet in de buurt van het apparaat.

• Haal de luchtreiniger niet uit elkaar en breng zelf geen aanpassingen aan. Het zelf uit elkaar halen of aanpassen van het apparaat kan schade of brand veroorzaken. Neem voor reparaties contact op met een erkend servicebedrijf. Let op Als een van de volgende situaties zich voordoen, zet het apparaat dan uit, verwijder de stekker en neem contact op met een erkend servicebedrijf ter voorkoming van elektrische schokken, vonken of rook.

• Als het apparaat ermee ophoudt wanneer het elektriciteitssnoer wordt verplaatst.

• Als het apparaat een abnormaal geluid of vibratie produceert wanneer het aan staat.

• Als het product abnormaal heet wordt en er een typische brandlucht te ruiken is.

• Reinig de stekker regelmatig. Als er stof of vocht op de stekker zit, kan het isolerende gedeelte van de stekker beschadigen en brand veroorzaken. Haal de stekker eruit en gebruik een droge doek om deze schoon te vegen.

• Haal de stekker uit het apparaat wanneer deze gedurende lange tijd niet wordt gebruikt.

• Controleer voor het uitvoeren van onderhoud dat de stekker altijd uit het stopcontact is om te voorkomen dat het apparaat plotseling aanspringt.

• Stop de stekker altijd volledig in het stopcontact. Het apparaat kan oververhit raken of vlam vatten wanneer de stekker niet volledig of niet veilig geplaatst. Gebruik geen beschadigde stekkers of stopcontacten.

• Haal de stroom van het apparaat af door de stekker eruit te trekken. Als je trekt aan het elektriciteitssnoer kan dit elektrische schokken, kortsluiting of brand veroorzaken.

• Zorg dat bij gebruik van het apparaat in de buurt van stookgas of kolen voor een goede ventilatie. Anders kan er koolmonoxidevergiftiging optreden. Het apparaat verwijdert geen koolmonoxide. Als een van de volgende situaties zich voordoet, zet het apparaat dan onmiddellijk uit:

• Als een van de knoppen of schakelaars het niet meer doet.

• Als het elektriciteitssnoer uitzonderlijk heet is.

• Als er een typische brandlucht te ruiken is of er sprake is van een uitzonderlijk geluid of vibratie.

• Als het elektriciteitssnoer van het apparaat beschadigd is..

• Het apparaat is niet geschikt voor gebruik door mensen met een beperking, mensen met een verminderd waarnemingsvermogen, mensen met dysgnosie of kinderen zonder toezicht. Dit is alleen toegestaan als er ter plekke een begeleider is die uitleg kan geven en kan helpen bij het bedienen van het apparaat.

• Laat kinderen niet eigenmachtig de luchtreiniger bedienen. Let op Het is verboden om het apparaat op de volgende plaatsen neer te zetten:

• Plaatsen waar direct zonlicht op het apparaat valt. Dit kan vervorming, aantasting, verkleuring en gebreken veroorzaken.

• Plaatsen dichtbij communicatieapparatuur zoals een televisie of radio. Dit kan vervorming of lawaai veroorzaken. Houd altijd minimaal 1 meter afstand tot dit soort apparaten en gebruik bij voorkeur aparte stopcontacten of wandcontactdozen. Voor een betere werking wordt aanbevolen om het apparaat of een van de volgende plaatsen neer te zetten:

• Plaats het apparaat op een stabiele ondergrond en richt het binnenshuis op stof in de lucht zoals pollen. Omdat pollen en stof gemakkelijk in de buurt op de vloer terecht kunnen komen, wordt het aanbevolen om het product op de vlakke ondergrond in de kamer te plaatsen.

• Plaats voor een eectieve circulatie van de lucht in de kamer het product volgens onderstaande vereisten: NL2726 Verwijder de afdichting van de lter Plaats de lter terug en plaats de kap aan de achterkant weer terug Installatie Filter plaatsen Verwijder de kap aan de achterkant van het apparaat. Haal de lter inclusief afdichting eruit. Doe de aansluiting van het snoer in de achterkant van het apparaat Plaats de stekker in een wandcontactdoos en zet het apparaat aan met de aan/uit-knop Opmerking: de kap aan de achterkant heeft een magnetische sluiting, waardoor er niet stevig hoeft te worden aangedrukt. De kap wordt bij het sluiten automatisch bevestigd. Belangrijk: maak alleen gebruik van de originele lter ter vervanging van Duux voor een optimale eciëntie, goede werking en volledige garantie.

• Plaats het apparaat ten minste 50 cm van muren, meubels, gordijnen, etc. vandaan om te voorkomen dat de luchtinlaat en -uitlaat worden geblokkeerd. Gebruik

• Plaats geen objecten bovenop het apparaat, want anders kunnen er storingen optreden of gebreken ontstaan. Houd het apparaat uit de buurt van magneten en zware metalen.

• Als het apparaat gedurende lange tijd op dezelfde plaats wordt gebruikt, kan verontreiniging op muren en vloeren ontstaan. Bij het uitvoeren van het onderhoud aan het apparaat wordt aanbevolen om dit op een andere plek te doen.2928 Filter resetten Als de -indicator oplicht, wordt het tijd om de lter te vervangen. Druk na het terugplaatsen van de lter op de -knop en houd deze 3 seconden lang ingedrukt om de indicator voor de levensduur van de lter te resetten en vervolgens gaat de indicator uit. WIFI modus Druk op de -knop en houd deze net zolang ingedrukt totdat je een geluid hoort om de wi- modus in te schakelen. De indicator begint te knipperen wat wil zeggen dat deze klaar is voor verbinding met smartphone of tablet. Nadat de verbinding tot stand wordt gebracht, zal de indicator stoppen met knipperen. Druk voor het resetten van de wi-modus de -knop in en houd deze 10 seconden lang ingedrukt. Bediening van wi en app Scan de onderstaande QR-code om de Duux-app te downloaden of zoek de Duux-app in de App Store of Google Play Store om de procedure te starten voor het downloaden van de app. Voer direct na de installatie je e-mailadres in en rond de registratie af. Bedieningspaneel

Aan/Uit knop Snelheid aanpassen Timer Knop voor resetten lter Indicator voor lter vervangen Sensor voor omgevingslicht Wi-modus Indicatorlampje voor wi

PM2.5-waarde Weergave van luchtkwaliteit Vochtigheid Temperatuur AQI kleur:

LCD display Aan/uit-knop Druk op de -knop om het apparaat aan te zetten. Het welkomstscherm wordt 3 seconden lang getoond en vervolgens wordt het controlescherm weergegeven. Snelheid aanpassen Druk op de -knop om de windsnelheid aan te passen en selecteer LOW (1), MEDIUM (2), HIGH (3) of AUTO (A). De snelheid LOW is de modus de het stilst en energiezuinigst is en wordt aanbevolen voor gebieden met een uitstekende luchtkwaliteit. De snelheid MEDIUM wordt aanbevolen voor gebieden met een goede/ gemiddelde luchtkwaliteit en HIGH voor gebieden met een sterke vervuiling. In de modus AUTO verandert de snelheid automatisch afhankelijk van de luchtkwaliteit die door de PM2,5-deeltjessensor wordt gemeten. De daadwerkelijke luchtkwaliteit kan worden afgelezen via de kleurindicatiecirkel het scherm of via de app. Timer Druk op om een timer te activeren. Elke keer dat de knop wordt ingedrukt, duurt de timer als volgt langer: 1u > 2u > 4u > 8u > 0u.

Groen = uitstekend/goed Oranje = gemiddeld Rood = slecht NL3130 vluchtige organische stoen (VOS) en bacteriën PM2,5-lasersensor De sensor detecteert de vervuilingsgraad van de lucht en de luchtgesteldheid wordt weergegeven via een indicatorlampje voor de vervuilingsgraad. In de snelheidsmodus AUTO selecteert het apparaat automatisch de optimale snelheid afhankelijk van de mate van vervuiling. Gedetecteerde vervuilende stoen: PM2,5, stof, pollen, schimmel, huidschilfers van dieren. PM2,5 wordt gemeten in microgram per kubieke meter, dat op het scherm staat weergegeven als µg/m³ Ionisator Dit apparaat heeft een ingebouwde ionisator. De ionisator verspreidt negatieve ionen in de lucht die kleine stofdeeltjes opvangen uit de lucht om ze naar de lter te trekken. De ionisator staat standaard op ON en kan alleen worden uitgeschakeld met behulp van een mobiel apparaat dat verbonden is met de wi-modus. Nachtstand Zodra het apparaat is ingesteld op de automatische modus gaan de led-indicatoren en het scherm na 10 minuten automatisch uit. Druk op een willekeurige knop om de bediening en het scherm weer opnieuw te activeren. De levensduur van de lter hangt af van de luchtkwaliteit en het gebruik van het apparaat (gemiddeld 4 tot 6 maanden (artikelnr. DXPUF03)) Opmerking: gooi gebruikte lters weg als niet-brandbaar afval. PM2.5 lasersensor De PM2,5 lasersensor bevindt zich binnenin de handgreep aan de achterkant van het apparaat. Gebruik een stofzuiger met een zachte borstel als hulpstuk om voorzichtig het stof van de sensor te verwijderen. Onderhoud voorafgaand aan Zet het apparaat uit en haal de stekker uit de wandcontactdoos Doe het apparaat in een plastic zak en bewaar deze op een droge plaats. Sla het apparaat altijd rechtop op, want door opslag op de platte zijde of ondersteboven kunnen gebreken ontstaan. Reserveonderdelen Onderdelen en accessoires zijn beschikbaar op duux.com/spare-parts of kunnen worden aangevraagd bij het verkooppunt of de lokale distributeur. Met wi verbinden Klik na registratie op ‘add duux device’ op het hoofdscherm of gebruik de knop ‘+’ rechtsboven om een nieuw apparaat toe te voegen. Zoek naar ‘Tube’ en druk vervolgens op ‘Connect’ om verbinding te maken met het gewenste wii-netwerk en vul het bijbehorende wachtwoord in. Volg de instructies in de app om de verbindingsprocedure te voltooien. Sensor voor omgevingslicht De sensor voor omgevingslicht stelt de helderheid van het LCD-scherm automatisch bij afhankelijk van het omgevingslicht. De functies hoeft niet handmatig te worden bediend. Filter De HEPA-lter zuivert kleinere deeltjes uit de lucht. Het actieve-koolstolter verwijdert schadelijke gassen en giftige stoen zoals rook, chemicaliën, Belangrijk: verwijder vóór het uitvoeren van onderhoud de stekker uit de uitgang. Belangrijk: dompel de stekker of het apparaat niet onder in water. Belangrijk: we raden wekelijks onderhoud aan voor een optimale eciëntie. Reinigen

• Gebruik een zachte droge doek om stof van de behuizing te vegen. Is het oppervlak te vuil, gebruik dan een vochtige doek met daarop een neutraal reinigingsmiddel.

• Gebruik geen benzine, thinner of andere chemicaliën. Deze beschadigen het oppervlak. Voorlter Gebruik voor het verwijderen van grote stofdeeltjes van de behuizing van de voorlter een stofzuiger met een zachte borstel als hulpstuk om het oppervlak voorzichtig te reinigen. Vervanging van HEPA- en De indicator voor lter vervangen laat je weten wanneer het tijd wordt om de lter te vervangen.

Het uiterlijk en de specicaties van het apparaat kunnen zonder voorafgaande kennisgeving worden gewijzigd. Model nr.: DXPU03 Gewicht:

Hoofdmaterialen ABS, PP 32 cm68 cm68 cm Eectieve ruimte: tot 75m² Lengte elektriciteitssnoer: 1.8m Geluidsniveau: 32-64 dBA Stroomverbruik: 10-55w Aanbevolen voltage/frequentie: 220-240V/50Hz CADR: 550m³/hr 32 cm HEPA klasse: H13 NL3534

6. Veelgestelde vragen

Het apparaat is aangesloten, maar het scherm licht niet op. Wat kan ik daaraan doen? Controleer of de kap van de lter goed is afgesloten. Er zit een veiligheidssensor binnenin de kap waardoor het apparaat niet aangaat als de kap niet is afgesloten. Controleer of er eventueel een stroomstoring is. De windsnelheid verandert opeens. Is dat normaal? AUTO-modus staat aan en zal de windsnelheid aanpassen al naargelang de luchtkwaliteit. Schakel over op de handmatige modus voor een constante snelheid Kan ik de lter wassen en opnieuw gebruiken? HEPA-lters zijn gemaakt van losse en willekeurig met elkaar verweven vezels die niet bestand zijn tegen belasting. In de meeste gevallen gaan deze bij het wassen van de lter kapot. Zelfs al lijkt de lter op het oog nog helemaal intact, de structuur ervan is onbruikbaar geworden. Kan ik deze luchtreiniger in een kamer gebruiken naast de eectieve ruimte? In theorie kan deze luchtreiniger een ruimte

tot ongeveer 220m² reinigen. Dit is echter gebaseerd op een enkele luchtverversing per uur (ACH). Binnenshuis is het aanbevolen aantal ACH 2 tot 4 keer. Wat is de eectieve ruimte per ACH (luchtverversing per uur)? 1 ACH = 220m²; 2 ACH = 110m²; 3 ACH = 73m²; 4 ACH = 55m²; 5 ACH = 44m² Waarom knippert de wi-indicator constant? Zodra de knop van de wi-modus wordt ingedrukt, gaat het apparaat op zoek naar een mobiel apparaat om verbinding mee te maken. Als de verbinding mislukt blijft de indicator knipperen. Druk voor het uitzetten van de knipperende indicator op de wi-knop en houd deze 3 seconden lang ingedrukt. Heeft deze luchtreiniger een ingebouwde ionisator? Het verspreidt negatieve ionen met de gelterde lucht die eruit stroomt. Ionen zijn kleine deeltjes die een positieve of negatieve lading hebben. Ze bestaan van nature om ons heen, in de lucht, het water en de grond. Zowel de positieve als negatieve ionen zijn kleurloos, geurloos en onschadelijk. Negatieve ionen

helpen het luchtzuiveringsproces door zich vast te hechten aan zeer kleine deeltjes in de kamer. Hoelang moet ik de luchtreiniger aan laten staan? Over het algemeen wordt aanbevolen dat je de luchtreiniger aanzet zodra je thuis bent om de lucht te zuiveren. Het apparaat kan desgewenst de hele dag aan staan. Deze luchtreiniger werkt beter als ramen en deuren dicht zijn Waarvoor staat PM2,5? PM 2,5 is een microscopisch klein vast deeltje met een diameter van minder dan 2,5 micrometer. De aanwezigheid van grote hoeveelheden van deze deeltjes vormt een serieus probleem voor de gezondheid van mensen. Deze deeltjes zijn zo klein dat ze direct de longen kunnen binnendringen en kanker kunnen veroorzaken. Waarvoor staat HEPA H13? HEPA is de Engelse afkorting voor High Ecient Particulate Air. Om volgens de richtlijnen van de overheid echt aan HEPA te voldoen, moet de luchtlter 99,97% van alle deeltjes van meer dan 0,3 micrometer uit de lucht verwijderen. H13 is de hoogste klasse van de HEPA-lters.

Hoelang gaat de lter mee? De levensduur van de lter hangt af van de luchtkwaliteit en het gebruik van het apparaat. In de praktijk betekent dit dat het 4 tot 6 maanden lang meegaat. Het artikelnummer voor de vervangende lter is DXPUF03.3736
