GEBRUIKSAANWIJZING MD 17549 MEDION

1. Over deze handleiding....29

1.1. In deze handleiding gebruikte waarschuwingspictogrammen en -woorden 29

2. Gebruik voor het beoogde doel 30

3. Veiligheidsinstructies 31

3.1. Onbevoegde personen.... 31
3.2. Elektrische veiligheid.... 32
3.3. Geluidsemissie....32
3.4. Productspecifieke gevaren....33

4. Inhoud van de verpakking 33

5. Overzicht van het apparaat 34

6. Eerste ingebruikname 34

6.1. Montage....35
6.2. Het beschermrooster sluiten....36
6.3. In-/uitschakelen, snelheid kiezen 37
6.4. Oscillatie inschakelen 37
6.5. Kanteling instellen....37

8. Conformiteitsinformatie 38

9. Afvoer....38

1. Over deze handleiding

Lees deze handleiding zorgvuldig door en neem alle aangegeven instructies in acht. Hiermee garandeert u een betrouwbare werking en een lange levensduur van uw apparaat. Bewaar deze handleiding binnen handbereik bij het apparaat. Bewaar de handleiding goed, zodat u deze bij eventuele verkoop kunt doorgeven aan de nieuwe eigenaar.

1.1. In deze handleiding gebruikte waarschuwingspictogrammen en -woorden

	GEVAAR!Waarschuwing voor acuut levensgevaar!
	WAARSCHUWING!Waarschuwing voor mogelijk levensgevaar en/of ernstig onomkeerbaar letsel!
	VOORZICHTIG!Waarschuwing voor mogelijk middelzwaar of gering letsel!
	LET OP!Neem de aanwijzingen in acht om materiële schade te voorkomen!
	OPMERKING!Aanvullende informatie over het gebruik van dit apparaat!
	OPMERKING!Neem de aanwijzingen in de handleiding in acht!
	WAARSCHUWING!Waarschuwing voor gevaar door een elektrische schok!
	WAARSCHUWING!Waarschuwing voor gevaar door scherpe randen!
•	Opsommingsteken/informatie over voorvallen die zich tijdens de bediening kunnen voordoen
▸	Advies over uit te voeren handelingen
CE	Verklaring van conformiteit (zie het hoofdstuk „Verklaring van conformiteit“): Producten die met dit symbool zijn gemarkeerd voldoen aan de eisen zoals vastgelegd in de EG-richtlijnen.

2. Gebruik voor het beoogde doel

Gebruik het apparaat niet in de open lucht.

Dit apparaat is bedoeld voor gebruik in een privéomgeving en vergelijkbare huishoudelijke toepassingen, bijvoorbeeld:

–in keukens voor winkelpersoneel, kantoren en andere zakelijke omgevingen,

–in plattelandswoningen en boerderijen,

–door klanten in hotels, motels en andere woonvoorzieningen,

Het apparaat is niet bedoeld voor zakelijk en industrieel gebruik. Let erop dat de garantie bij oneigenlijk gebruik komt te vervallen:

- Breng geen wijzigingen aan zonder onze toestemming en gebruik geen accessoires die niet door ons zijn goedgekeurd of geleverd.

- Gebruik alleen door ons geleverde of goedgekeurde (vervangende) onderdelen en accessoires.

- Neem alle informatie in deze handleiding in acht, met name de veiligheidsvoorschriften. Elke andere toepassing wordt beschouwd als oneigenlijk gebruik en kan leiden tot letsel of schade.

- Stel het apparaat niet bloot aan extreme omstandigheden. Vermijd:

–hoge luchtvochtigheid of vocht
—extreem hoge of lage temperaturen
-rechtstreeks zonlicht
-open vuur

3. Veiligheidsinstructies

3.1. Onbevoegde personen

• Dit apparaat mag niet worden gebruikt door kinderen. Het apparaat en het netsnoer moeten buiten bereik van kinderen worden gehouden.
  Deze apparaten kunnen worden gebruikt door personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of personen met onvoldoende ervaring en/of kennis, mits deze personen onder toezicht staan of geïinstrueerd zijn in het gebruik van het apparaat zodat zij de daarmee samenhangende gevaren begrijpen.
• Kinderen mogen niet met het apparaat spelen.
  ▶ Trek, wanneer het apparaat niet onder toezicht staat, tijdens montage/demontage of reiniging, altijd de stekker uit het stopcontact.

WAARSCHUWING!

Verstikkingsgevaar!

Er bestaat gevaar voor verstikking door het inademen of inslikken van kleine onderdelen of verpakkingsfolie.

Houd verpakkingsfolie buiten bereik van kinderen.

3.2. Elektrische veiligheid

Het apparaat mag uitsluitend worden aangesloten op een correct geïnstalleerd stopcontact met randaarde en een wisselspanning van 220-240 V\~50 Hz.
- Controleer aan de hand van het typeplaatje of de netaansluiting aan de aansluitgegevens van het apparaat voldoet.
Pak de netstekker nooit met vochtige handen beet.

- Trek de stekker van het apparaat na elk gebruik, vóór iedere schoonmaakbeurt en telkens wanneer er geen toezicht op wordt gehouden uit het stopcontact en let erop dat het apparaat eerst is uitgeschakeld.

- Trek het netsnoer altijd aan de stekker uit het stopcontact, trek niet aan het snoer.

- Til het apparaat niet aan het netsnoer op en gebruik het netsnoer niet voor enig ander doel.

▶ Let erop dat het snoer niet kan worden geknikt of ingeklemd.

Zorg ervoor dat het snoer onbeschadigd is en niet onder het apparaat, over hete oppervlakken of langs scherpe randen loopt.

Leg het netsnoer zo neer dat niemand erop kan trappen of erover kan struikelen.

- Controleer voordat u de netstekker in het stopcontact steekt of het apparaat is uitgeschakeld.

3.3. Geluidsemissie

Het geluidsniveau van deze ventilator is lager dan 65 dB (A).

3.4. Productspecifi eke gevaren

DE

▶ De ventilator mag uitsluitend worden gebruikt wanneer deze volledig is gemonteerd!
Let erop dat de veiligheidskorf niet is verontreinigd en correNL is gesloten.
▶ Steek geen vingers of andere voorwerpen door het beschermrooster.
▶ Voorzichtig met lang haar: dit kan door de luchtstroom worden aangezogen!
▶ Gebruik het apparaat niet zonder de veiligheidskorf.
Let erop dat er in de directe omgeving van het apparaat geen stoffen zoals gordijnen hangen of liggen. Deze kunnen worden aangezogen en in de ventilator verstrikt raken.

• Gebruik het apparaat niet op een oneffen oppervlak of in de buurt van een trap. Voorkom het kantelen van het apparaat tijdens gebruik (bijvoorbeeld door randen op de vloer).
  ▶ Controleer regelmatig alle schroef- en stekkerverbindingen!
  ▶ Draai losse schroeven aan en steek de stekkers stevig in de contacten.

4. Inhoud van de verpakking

Controleer de inhoud van de verpakking op volledigheid en stel ons binnen 14 dagen na aanschaf op de hoogte van eventueel ontbrekende onderdelen.

Het door u gekochte pakket moet het volgende bevatten:

- Ventilator

-Voorste beschermrooster
–Achterste beschermrooster
-Rotor
-Motorbehuizing
-Uitklapbare voet
-Uittrekbare stang
-Borgmoer

- Handleiding, incl. garantievoorwaarden

5. Overzicht van het apparaat

13 45 12 7 8 9 10 11

1 Voorste beschermrooster
2 Rotor
3 Moer veiligheidsrooster
4 Achterste beschermrooster
5 Aandrijfas
6 Oscillatieknop
7 Borgschroef oscillatie

8 Borgschroef motorblok
9 Borgschroef stang
10 In hoogte verstelbare stang
11 Voet met uitgeklapte steunen
12 Toets voor aan/uit/snelheid
13 Veiligheidsmoer rotor

6. Eerste ingebruikname

LET OP!

Mogelijke schade aan het apparaat.

Wanneer de voet niet goed is gemonteerd kan de ventilator kantelen en omvallen.

▶ De ventilator mag pas na volledige montage worden gebruikt of ingeschakeld.

6.1. Montage

Steek de stang zodanig in de voet dat de groef van de stang in de veer van de voet past 1.

Klap de steunen uit en schuif deze zoals weergegeven 2 naar het midden van de voet om de steunen te vergrendelen.

Schroef nu de borgschroef aan de onderkant van de voet rechtsom vast 3.

Draai de borgschroef van de stang linksom, trek de stang uit tot de gewenste hoogte 4 en draai de schroef rechtsom weer vast.

Steek nu het motorblok op de voet en draai de schroef achter op het motorblok met een kruiskopschroevendraaier vast 5.

Steek vervolgens zoals afgebeeld eerst het achterste beschermrooster 6 zo op het motorblok dat de nokjes het rooster goed vasthouden.
Draai nu de borgmoer op het achterste beschermrooster 7 rechtsom stevig vast.
▶ Steek de rotor 8 zodanig op de aandrijfas dat de groef in de rotor exact op de veer van de aandrijfas valt.

6.2. Het beschermrooster sluiten

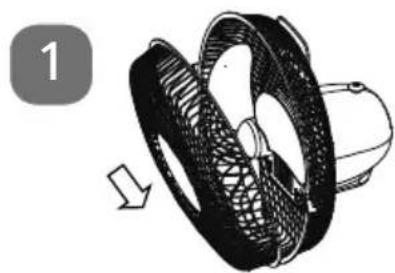

Haak de onderkant van het beschermrooster zoals afgebeeld op het achterste beschermrooster 1.

Let erop dat de schroefgaten van het achterste en het voorste beschermrooster over elkaar liggen.

Klap het beschermrooster dicht ^2 en sluit het rooster door de vergrendelingen te sluiten en met behulp van de meegeleverde schroef en moer met een kruiskopschroevendraaier zoals afgebeeld 3 vast te schroeven.

Gevaar voor snijwonden door roterende bladen.

▶ Steek geen vingers of andere voorwerpen door het beschermrooster.

6.3. In-/uitschakelen, snelheid kiezen

Druk op een van de snelheidstoetsen (1,2,3) om de ventilator in te schakelen.

Druk op de toets om het apparaat uit te schakelen.

6.4. Oscillatie inschakelen

▶ Trek de oscillatieknop omhoog om de oscillatie in te schakelen.

Druk de oscillatieknop omlaag om de oscillatie te stoppen.

6.5. Kanteling instellen

Draai de borgschroef los en stel de gewenste kanteling in.

▶ Draai de borgschroef weer vast.

Vermogen 40 W
Afmetingen 720 x 720 x 105 - 120 mm
Rotordiameter 40 cm
Gewicht 3 kg
Maximale luchtdoorstroming 59,32 m	^3 /min
Ventilatorvermogen 33,3 W
Servicewaarde	1,78 ( m^3 /min)/W
Stroomverbruik in uitgeschakelde toestand 0 W
Geluidsniveau tijdens bedrijf	53,77 dB(A)
Maximale luchtstroming	2,80 meter/sek.
Seizoensstroomverbruik	10,66 kWh/a

CE

Elektrische apparaten van veiligheidsklasse II zijn elektrische apparaten die volledig zijn omgeven met dubbele en/of versterkte isolatie en geen aansluitmogelijkheden voor een aarddraad hebben. De behuizing van een elektrisch apparaat van veiligheidsklasse II dat volledig door isolatiemateriaal is omgeven kan gedeeltelijk of volledig de extra of versterkte isolatie vormen.

8. Conformiteitsinformatie

Hiermee verklaart Medion AG dat dit apparaat voldoet aan de basiseisen en andere relevante voorschriften:

• Richtlijn 2014/53/EU
• EMC-richtlijn 2014/30/EU
• Ecodesign-richtlijn 2009/125/EG
• RoHS-richtlijn 2011/65/EU.

9. Afvoer

Verpakking

Dit apparaat is verpakt om het tijdens transport te beschermen tegen beschadiging. De verpakking bestaat uit materialen die milieuvriendelijk kunnen worden afgevoerd en vakkundig kunnen worden gerecycled.

Apparaat

Afgedankte apparatuur mag niet met huishoudelijk afval worden afgevoerd.

Volgens richtlijn 2012/19/EU moet oude apparatuur aan het einde van de levensduur volgens voorschrift worden afgevoerd.

Hierbij worden de bruikbare grondstoffen in het apparaat voor recycling gescheiden waarmee de belasting van het milieu wordt beperkt.

Lever het afgedankte apparaat voor recycling in bij een inzamelpunt voor elektrisch afval of een algemeen inzamelpunt voor recycling.

Neem voor verdere informatie contact op met uw plaatselijke reinigingsdienst of met uw gemeente.
