GEBRUIKSAANWIJZING Les Vauberts Date Retrograde 345003AIN Edox

De eerste twee of drie cijfers van het referentienummer representeren de Edox uurwerk code.

page

Uurwerk nummer

07 5		38 10		80 6		96 6
08 5		40 11		82 6		101 9
09 7		45 5		83 6		102 9
011 5		47 6		84 13		103 9
012 5		56 12		85 6		104 9
015 8		57 12		87 6		105 10
016 8		62 12		88 6		345 12
0165 9		63 12		90 6		401 11
10 9		64 12		91 5		805 6
23 12		70 12		93 7		843 13
34 12		72 7		94 6		853 6
37 6		77 6		95 5

1. INTRODUCTION

1.1 Internationale Edox Garantie

Gefeliciteerd met het kiezen van een Edox uurwerk. Om ervoor te zorgen dar uw horloge perfect werkt, raden wij u aan de aanwijzingen in deze handleiding te volgen (Alle handleidingen zich ook beschikbaar op once website www.edox.ch).

De garantie van uw Edox horloge is geldig voor eenperiode van 24 maanden vanaf de dag van uw aankoop en onder de voorwaarden van de huidige garantie. De internationale Edox garantie dekt alleen het materiaal en de fabricage fouten die op het moment van de afgifte van het gekochtete Edox horloge aanwezig+zijn. De garantie geldt alleen als het garantie certificaat een datum draagt, volledig en correct is ingevuld en een stempel heeft van een officièle Edox dealer.

Gedurende de garantipeiode en op vertoon van een geldig garantie certificaat heeft urecht op gratis reparatie van defecten. In het geval dat reparatie de normale gebruiksomstandigheden van uw Edox horloge Niet kan herstellen, garandeert Montres Edox & Vista SA de verwanging met een Edox horloge met identieke of overeenkomstige eigenschappen. De garantie van het verwangende horloge loopt 24 maanden na de datum van de aankoop van het verwangende horloge af.

De fabrieksgarantie dekt nicht:

• De levensduur van de batterij.
• Het glas.
• De lederen Polsband.
• Normale draag en slijtage (bijvoorbeeld krassen in het kristalglas, verandering van de kleur en/of het materiaal van Niet-metalen banden en kettingen, zoals leer en rubber.)
• Elke schade en elk deel van het horloge ontstaan door abnormaal gebruik of misbruik, onzorgvuldigheid, verwaarlozing, ongelukken (deuken klappen/stoten, verbrijzeling, gebroken

kristal, etc.) incorrect gebruik van het horloge en het Niet opvolgen van de gebruiksinstructies van Edox.

• Een Edox horloge behandeld door ongeautoriseerde Personen (bijvoorbeeld voor het verrangen van de batterij, service of reparatie) of waarvan de originele staat is aangepast buiten het bereik en de controle van Edox.
• Edox horologes gekocht van ongeautoriseerde verkopers, odomat Edox dan nicht in staat is na te gaan of de horologes correct behandeld en opgeslagen werden.

Elke verdere claim gegen Montres Edox & Vista SA, met betrekking tot bijvoorbeeld schade hierboven nicht vermeld, worden zeeruitdrukkelijk afgewezen, met uitzondering van eventuele wettelijke bezwaren die de koper gegen de fabrikant mayt hebben.

De bovengenoemde fabrieksgarantie:

• Staat los van elke eventuele garantie gegeven door de verkoper, waaroor hij de gehele verantwoordelijkheid draagt;
• Staat los van elk eventuele bezwaar of wettelijk bezwaar dat de koper gegen de verkoper mayt hebben.
• ALLE GELDENDE ONUITGESPROKEN GARANTIES, INCLUSIEF DE ONUITGESPROKEN GARANTIE BETREKKING HEBBEND OP DE VERKOOPBAARHEID EN/OF GESCHIKDHEID VOOR EEN BEPAALD DOEL AANGGEVEN DOOR DE WET ZIJN HIERBIJ ONDERHEVIG AAN DE BEPREKTE GELDIGHEIDSDUUR VAN DEZE GARANTIE, ONDER GEEN ENKELE OMSTANDIGHEID IS Edox & Vista SA VERANTWOORDELijk VOOR INDIRECTE OF RESULTTERENDE SCHADE, VAN WELKE AARD DAN OOK.

Als uw horloge nagekeken moet worden, vermouw dan op een officièle Edox dealer; hij kan u de service garanderen volgens de Edox standard.

1.2 Speciale aanbevelingen

Om eventuele fouten te voorkomen, stel de datum Niet:tussen 22u00 en 3u00 wanneer het datum mechanisme in actie is. Wees voorzichtig om's middags en middernachtiet ne terverwarren.

Bedien nooit de drukknoppen of de kroon wanneer het horloge onder of nat water is en zorg ervoor dat de drukknoppen en kroon correct terug gezet of geschroefd zichn na elk gebruik.

Wij raden u aan de waterdichtheid iedere 24 maanden of na het openen van de kaste controeren bij een erkend Edox center

1.3 Onderhouds Aanbevelingen

Magnetische velden: Vermijdt hetplaatsen van uw horloge op luidsprekers en koelkasten, aangezien dat apparaten zich met een krachtig magnetisch veld.

Chemische producten: Vermijdt direct contact met oplosmiddelen, afwasmidellen, perfums, cosmetische producten etc., aangezien dat schade kan vooroorzaken aan de armband, de horlogekast of de sluitringen.

Onderhoud: Voor metalen armbanden en waterbestendige horlogekasten worden het gebruik van een tandenorstel en sopje om schoon te makeen aangeraden, en een zachte doeck voor afdrogen.

Schokken: Vermijd termische en geweldadige schokken.

1.4 Wat় regelmatische onderhoudsbeurten?

Elke 24 maanden

wij adviseren u een onderhoudsbeurt te doen (waterbestendigheid, uurwerk nauwkeurigheids test)

Elke 5aar

wij advisteren u een volledige onderhoudsbeurt te doen (complet e uurwerk herziening, waterbestendigheid, nauwkeurigheid en volledige functionele herziening)

Met wie要去ik contact opnemen voor het verrangen van de batterij of een onderhoudsbeurt?

We raden u aan contact op te nemen met een geautoriseerde Edox dealer, aangezien alleen zij gecertificierde specialisten zich en beschikken over het juiste gereed-schap dat nodig is voor een professioneleuitvoering van de controle en werkzaam-heden. Bovendien kannen alleen gecertificierde specialisten garanderen dat hun werkzaamheden geschienen volgens de strenge Edox kwaliteitstandaard. Zorg ervoor dat na elke verranging van de batterij uw horloge worden getest op waterbestendigheid.

1.5 Milieubescherming

Verzamelen en behandelen van quartz horloges die hun levensduur hebben uitgedragen*

Dit product dient nicht te worden weggegooid bij het huishoudelijk afval. Het要去 ingeleverd worden bij een lokaal geauriseerd verzamelpunt. Bij het uitvoeren van deze procedure draagt u bij aan de bescherming van het milieu en volksgezondheid. Het recyclen van materiaal draagt bij aan de conservatie van natuurlijke bronnen.

• geldig in de EU lidstatesen en alle landen met een overeenkomstige wetgeving.

2. PRECISIE TOLERANTIE

Het mechanische Edox horloge met automatisch uurwerk hoeft nicht, bij normala gebruik, handmatig te worden opgewonden. De bewegingen van uw Pols zorgenervoordat de rotor draait (door het heen en weeer slingeren van gewicht of massa) en zo de hoofdveer van het uurwerk van uw horloge opwindt.

Bewegingen uit het dagelijkke leven zich voldoende om een automatische Edox te doen opwinden, en het te lately lopen, zich als u het horloge's nachts afdoet. Let wel, als het horloge voor ongeveer 40增高 achtereenvolgens Niet gedragen worden, stopt het met lopen. Draai de kroon ongeveer 20 keer om, om het horloge waar in werk te stellen; indien möglichst stel de juiste datum enijd in etc.

Afhankelijk van het uurwerk, kan de dagelijkke tolerantie van een mechanisch horloge 30 seconden zijn. Als u een grotere tolerantie merkt, dan kurz u uw horloge bij een service center in uw land, gratis binnen de garantieperiode lately afregelen.

2.2 Chronometer horologes nauwkeurigheid

Elke Edox Chronometer krijgt een classificatie certificaat na een officiele test in het Zwitserse Officièle Chronometer Testcentrum (COSC). De precisie van het uurwerk van het horloge worden in het COSC gedurende 15ragen in verschillende posities en onder verschillende temperaturen getest.

3. ALGEMENE INFORMATIE

3.1 Helium Ontnappingsventiel

Decompressie systeem waarme helium kan ontsnappen uit het horloge wanner het horloge worden gedragen voor professioneel gebruik in duikcapsules. (Langdurig onder water werken, ruwe olie-exploratie, enz.)

Belangrijk: Het Edox heliumventiel opent en sluit automatisch (voor de modellen met de neue automatische helium ontsnappingsventiel). Bij de modellen met een Niet-automatisch heliumventiel要去 de ventielschroef vastgeschroefd zich om de waterdichtheid van het horloge te garanderen. Schroef het heliumventiel alleen open om het gas uit het horologe te laten. Schroef het Niet open onder water om te voorkomen dat water in het mechanisme komt.

3.2 Tachymeter Schaal

Sommige Edox chronografische horloges hebben een tachymeter schaal. Het is met deze schaal möglichk een gemiddelde slelheid te meten. De afstand is 1 km. Om de verstrekenijd te meten druk de start/stop knop in als het voertuig (speed-boo) het start- of eindpunt passeert. Het cijfer op de tachymeter schaal geeft een indicatie van de gemiddelde slelheid in kilometers. Als bijvoorbeeld een auto 1km aflegt in 30 seconden, dan kun je uitgaan van een gemiddelde slelheid van 120~km per eer.

3.3 Waterbestendigheid

Alle Edox horologes zijn waterdicht van 30 tot 1500 meter. Controller de details op dechterdeksel van uw Edox horologe en lees de volgende instructies aandachtig.

	Meters Feet ATM
	30 100 3
	50 165 5
	100 330 10
	200 650 20
	300 990 30
	500 1650 50
	1000 3000 100
	1500 4900 150

De waterbestendigheid van uw horologe kan Niet eindhovenooren gegenardeerd, gezien het feit dat gewrichten kuren verouderen, kronen of drukknoppen hebben wellicht stoten te verduren en het klimaat of de temperatuur kan varieren. Wij raden u waarom aan de waterdichtheid van uw horloge om de 2aar te laten controleren of wanner het uurwerkkast is geopend.

3.4 Lederen banden

De originele Edox lederen Polsband heeft een duidelijkke markering op de gesp en op de andere kant. Edox gebrukt een große variatie kalfslederen banden met verschillende dierenprints. Menschen die veel transpireren en mensen die langdurig in een vochtig klimaat verblijven worden afgeraden lederen Polsbanden te dragen. De lederen Polsband valt Niet onder de Edox garantie.

3.5 Schroefkroon

Draai de kroon zorgvuldig terug om te voorkomen dat water het uurwerk kan binnendringen.

3.6 PVD beschermingslaag

Het voordeel van PVD is dat het een dunne, maar wel harde laag is. Tevens is het bestand gegen verroesting en LAST onder normale omstandigheden Niet los. PVD biedt een grote keuze aan kleuren, en is ook hypoallergeen.

3.7 Titanium

Titanium is een Licht metaal met een lichtgrijze tint. Behalve dat hetlichter is dan staal, bezit het deze belangrijke kenmerken: waarstand gegen corrosie en uitzetting door ditte, enz. Deze eigenschappen makeen van titanium een materiaal dat uitstekend geschikt is voor moderne technologieen, zoals in de luchtvaart- en automobilindustrie, in de operatiekamer en in elektronica.

3.8 Roestvrij staal 316L

Het roestvrij staal gebruikt voor de Edox kasten en banden verschijnt onder de Beste legeringen op het moment, 316L. Het worden verkreten door een speciale gietijzer die een extreme robuustheid enuitstekende antimagnetische eigenschappen garandeerd. Het lage gehalte aan koolstof maakt het bijzonder resistent gegen de corrosie.

4. GEBRUIKERSINSTRUCTIES, HOE UW HANDLEIDING TE GEBRUKEN:

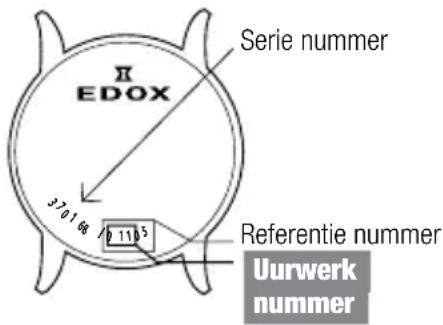

De gebruikersinstrumentes zijn gerelateerd aan de referentie van het uurwerk (kaliber) van uw horloge. Kijkt u alstublieft eerst welk uurwerk er in uw horloge zit. U kunt de referentie vinden aan dechterzijde van de horlogekast van uw horloge.

Uurwerk

De eerste twee of drie cijfers van het referenntenummer representeren de Edox uurwerk code.

Vind de referentie in de volgende pagina's.

Uur-en minuutwijzer (2 en 3).

Centraal 24-uurs display (4).

Seconde wijzer (5).

Tijdzones:

De 12-uurswijzer (2) is verzetbaar in stappen van 1/-1aar (locale tijd)

De 24-uurswijzer (4) (GMT of thuistijd).

Kalender:

Kalender wijzer (6) (locale datum) op 6研究成果, gekoppeld aan de 12-uurswijzer (2)

Belangrijk: Wanner de veer ontwonden is dient de veer eerst handmatig opgewonden te worden. Dit kan door onceveeer 30x aan de kroon (1) in positie (A) te draaien.

Hierna zijn Polsbewegingen voldoende om de veer opgewonden te houden.

Het verzetten van dearend datum:

Trek de kroon (1)uit maar positie (B) en draai hieraan zodate de wijzers met de klok mee gaan draieren. Blijf draaien totdat de 24-uurswijzer (4)aar het cijfer 2' op de 24-uursaanduiding wijst.Druk hierna op knop A) totdat de datumwijzer (6)verspringt.De wijzers (2 & 3)geven nu middernacht wee. Druk nog 2 maal op knop A) om de wijzer (2)gelijk te latent lopen met de 24-uursaanduiding (4),2 uur op de 12-uursindeling.

Druk hierna op knop (C) totdat de gewenste datum weergegeven worden door wijzer (6).

Gebruik de kroon om de wijzers (2 & 3) met de klok mee de gewensteijd te lately weergeven. Hierna kan de kroon wee ingedrukt worden, het horloge begint wee ter lopen.

De knop (C) mag ook:tussen 23:00 en 24:00 gebruikt worden om de datum te verzieten. Er bestaat geen gevaar voor het datumwerk.

Het verzetten van de tijdzones:

Druk op knop (A) om de uurwijzer (2) vooruit te verzieten. Elke keer dat de knop worden ingedrukt verspringt de wijzer (2) een uur vooruit.

Druk op knop (B) om de uurwijzer (2) achteruit te verzetten. Elke keer dat de knop wordt ingedrukt verspringt de wijzer (2) een uur achechteruit.

Uurwerk 08

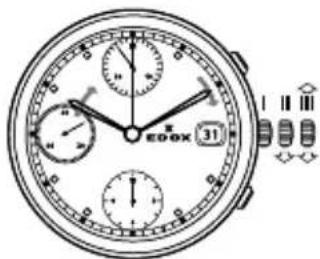

Horloge functies:

De kroon heeft 3 posities:

1. Normale positie (dragende positie): wanner de kroon gegen de kast ingedrukt is, verzekerde kroon dat het horloge water bestendig is. Occasioneel opwinden: als het horloge voor 40 uur of langer nicht gedragen is,要去thesepogewonden worden met de kroon in positie 1.
2. Corrigeren van de datum: trek de kroonuitaar positie 2,draai de kroon voorwaarts en duw de kroon terug aan positie 1.
3. Corrigeren van de dag: voor de refer- renties 011: trek de kroon uitaar positie 2, draai de kroonchterwaarts en duw de kroon terug aan positie 1.

LET OP voor alle referenties: corrigeer de datum nooit:tussen 22.00u en 02.00u.

1. Tijd instellen: uren, minuten en secon- den.Trek de kroon uit maar positie 3.De secondewijzer za stoppen.Draai de kroon voorwaarts ofchterwaarts.

Chronograaf functies:

Pusher A: start - stop, start - stop, etc.

Pusher B: reset (na een stop)

Uurwerken 011, 012, 45, 91, 95

Horloge functies:

De kroon heeft 3 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.

Af en toe opwinden: wanneer het horloge 40 eer of langer nicht gedragen is, de kroon in positie 1 opwinden.

1. Instellen van de datum: trek de kroonuitaar positie 2,draai de kroon voorwaarts (achterwaartsvoor referentienummers 45) en druk de kroon daarna terug aan positie 1.

Instellen van de dag: voor referentie-nummers 011: trek de kroon uit maar positie 2, draai de kroonchterwaarts endruk de kroon daarna terug maar positie 1.

1. Corrigeren van de dag: voor de refer- renties met 011: trek de kroonuit waar positive 2, draai de kroonchterwaarts en druk de kroon daarna terug waar positie 1.

NB: Voor alle referentie: corrigeer de datum Niet:tussen 22u00 en 02u00.

Chronografische functies:

Drukknop A: start - stop, start - stop, etc.

De kroon heeft 3 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.

Af en toe opwinden: wonneer het horloge 42 eer of langer nicht gedragen is, de kroon in positie 1 opwinden.

1. Instellen van de datum: trek de kroonuit maar positie 2,draai de kroon achterwaarts (oorwaarts voor referentienummers 83) en druk de kroon daarna terug in positie 1.

Instellen van de dag: voor referentienummers 83: trek de kroon uit maar positie 2, draai de kroonachtenwaarts, en druk de kroon daarna terug maar positie 1.

1. Instellen van de tijd: Uren, minuten en seconden: Trek de kroon uit maar positie 3. De secondewijzer zal stoppen.

Draai de kroon voorwaarts of acheerwaarts. Synchroniseer de secondewijzer door de kroon terug te drukken waar positie 1 bij een gegeven tijsignaal.

Reserve power: voor referentienummers 94: Dekleine wijzer geeft op de 6 uur positie de gangreserve aan. Als het automatische mechanische horloge Niet gedragen wordt, heeft de gangreserve een duur van ongeveer 42 uur. De gangreserve kan groter gemaakt worden door de kroon handmatig in positie 1op te winden, of door het horloge te dragen.

Uurwerk 805

Horloge functies:

De kroon heeft 3 posities:

1. Tijd instellen: trek de kroon uit maar positie 3 (het horloge stopt met lopen), draai de kroon voorwaarts totdat de correcte tijd verschijnt. Duw de kroon terug maar positie 1.
2. Datum instellen: trek de kroon uit maar positie 2 en draai de kroon voorwaarts totdat de correcte datum verschijnt. Duw de kroon waar terug maar positie 1.
3. Maan instellen: trek de kroon maar positie 2 en draai deze hinterwaarts totdat de volle kaan verschijnt in het midden van het maanfase venster. Bepaal de datum van de laatste volle kaan met een kalender. Draai de kroon hinterwaarts zoveel als kaanfases enragen sinds de laatste volle kaan. Dit is ook geldig voor de neue kaan meting. Duw de kroon terug maar positie 1.

Uurwerken 47,85,853

Horloge functies:

De kroon heeft 2 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.
   Af en toe opwinden: als het horloge langer dan 42 eer Niet gedragen is, za het stilstaan. Het horloge kan dan opgewonden worden met de kroon in positie 1.
2. Tijd instellen: Uren, minuten en seconden. Trek de kroon uit waar positie 3. De secondewijzer zal stoppen. Draai de kroon voor- ofachtenwaarts. Synchroniseer de secondewijzer door de kroon terug te drukkenaar positie 1 bij een geveven tijdsignaal.

Uurwerk 87

Horloge functies:

De kroon heeft 2 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.
   Af en toe opwinden: als het horloge langer dan 42 eer Niet gedragen is, wind het horloge op terwijl de kroon in positie 1 is.
2. Instellen van de tijd: Uren en minu- ten: Trek de kroon uit maar positie 2. Draai de kroon voor- ofchterwaarts. Druk de kroon daarna terug in positie 1.
   Handgestuurde gong: Door de drukknop in te drukken, activeert u het "5 minuteu repetition" mechanisme: deeerste series klokslagenaat voor elk uur 1 signaal horen, de tweede series van alarm laat elke 5 minuten 2 signalen horen. Bijvoorbeeld: 11.43 minutes: eerst gaat 11 af met een enkel signala - het uur daarna klinken er 8 dubbele signalen - deminuten 8× 5 = 40 minuten.
   Attentie:That de mechanische gong helemaal afspelen voordat er nogmaals op de knop gedrukt worden om schade te voorkomen. Wijzig de是怎样 nweener degong is geactiveerd. Edox kan geen garantie gegen op schade ontstaan door misbruik.

Uurwerk 90

Horloge functies:

De kroon heeft 2 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.

Af en toe opwinden: als het horloge langer dan 42 uwitiet gedragen is, zal het

stilstaan. Het horloge kan dan opgewonden worden met de kroon in positie 1.

1. Instellen van de tijd: Uren en minu- ten: Trek de kroon uit waar positie 2. Draai de kroon voor- ofchterwaarts. Druk de kroon daarna terug in positie 1.

Instellen van de maancyclus: Drukknop C in totdat er een volle maan verschijnt in het midden van de maan opening. Kijk de datum van de LASTe volle maan na met behulp van een kalender. Drukknop C zo vaak in als er dagen na de LASTe volle maan voor bij zijn gegaan.

Instellen van de datum (31ragen): Druk drukknop D in totdat het centrale wijzer de juiste dag aanwijst.

Instellen van de maand (21 maanden): Druk drukknop A in tot dat de juiste maand verschijnt.

Dagen van de week (7 dagen): Druk drukknop B in om de dag van de week te bepalen.

Veiligheidswaarschuwing: Geen bijstellingen doen tussen 22.00 en 22.00uur, en de maancyclus Niet veranderendon door drukknop C te gebruiken tussen 15.00 en 17.00uur, om beschadigingen aan het uurwerk te voorkomen.

Attentie: doe geen aanpassingen:tussen 22u00 en 02u00 en wijzig de maanfase Niet:tussen 15u00 en 17u00 om schade aan het mechanism te vermijden.

Uurwerk 93

Horloge functies:

De kroon heeft 3 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.

Af en toe opwinden: als het horloge langer dan 42 eer Niet gedragen is, wind het horloge op terwijl de kroon in positie 1 is.

1. Instellen van de datum: pull the crown out to position 2, turn the trek de kroonuit aan positie 2,draai de kroon achterwaarts en druk de kroon daarna terug in positie 1.

De 24-uurs (GMT) wijzer instellen: trek de kroon uit waar positie 2, draai de kroon voorwaarts, alleen de grote wijzer zal bewegen zonder de precisie van de minutenwijzer of secondewijzer te beinvloeden. Druk de kroon daarna terug in positie 1. Deze wijzeraat in een oogop-slag de tweede tijdzone zien op een schaal van 24 eer zien.

1. Tijd instellen: Uren, minuten en seconden. Trek de kraxon uit maar positie 3. De secondewijzer zal stoppen. Draai de kraxon voor- ofchterwaarts. Synchroniseer de secondewijzer door de kronterug te drukkenaar positie 1 bij een gegeven tijdsignaal.

4.3 Handmatige Opwind Horloges

Uurwerk 72

Horloge functies:

De kroon heeft 2 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.

2. Instellen van de tijd: Uren en minu- ten: Trek de kroon uit waar positie 2. Draai de kroon voor- ofchterwaarts. Druk de kroon daarna terug in positie 1.

NB: Deze horloges dieren dagelijks 's ochtends opgewonden te worden. Om dit te doein, draai de kroon voorwaarts tot u waterstand voelt. Na deze handeling za

het horloge ongeveer 35 uur werken als het volledig is opgewonden.

4.4 Quartz Chronograaf

Uurwerk 09

Werking van het horloge:

De kroon heeft 3 posities.

Tijd instellen: trek de kroonuit maar positie III. Wijzig de uren en minuten door de kroon voorwaarts of achefterwaarts te draaien.Duw de kroon terug waar positie I.

Datum instellen: wijzig de datum Niet tussen 22.00u en 02.00u. Trek de kroonuitaar positie II.Wijzig de datum door de kroon voorwaarts te draaien.Duw de kroon terugaar positie I.

Aflezen van cumulatieveijd:

Goed om te weten: als de tijd 2aar loopt,
zal de chronograaf automatisch stoppen en
aar nul resetten zodate batterij langer
mee goats.

Druk op drukknop A om de chronograaf te starten of te stoppen.

Druk op drukknop B om te resetten maar nul.

Aflezen van een rondetijd:

Druk op drukknop A om de chronograaf te starten.

Druk op drukknop B om de chronograaf te stoppen en de rondetijd te tonen.

Druk op drukknop B om door te gaan met tijdmeten.

Druk op drukknop A om de chronograaf te stoppen.

Druk op drukknop B om te resetten maar nul.

Initialisatie van de chronograaf-,\ minuten- en tweede

chronograaffuncties (alleen nadat de batterij verwisseld is of bij incorrect behandelen):

Trek de kroonuit waar positie II. Druk op drukknop A, wacht 2 seconden en druk dan nogmaals op drukknop A. De 9aar chronowijzer doet een volledige rotatie. Druk op drukknop B om de minutenteller te wijzigen.Druk op drukknop A en de secondewijzer doet een volledige rotatie. Druk op drukknop B om de secondeteller te wijzigen.

Duw de kroon terug maar positie I.

Uurwerk 015

Horloge functies:

De kroon heeft 3 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.
2. Datum instellen: trek de kroon uit maar positie 2, draai de kroon achefterwaarts en druk de kroon terug maar positie 1.
3. Tijd instellen: Uren, minuten en seconden. Trek de kroon uit maar positie 3. De secondewijzer zal stoppen. Draai de kroon voor- ofchterwaarts. Synchroniseer de secondewijzer door de kroon terug te drukkenaar positie 1 bij een geveven tijdsignaal.

Chronografische functies:

Drukknop A: start - stop, start - stop, etc.

Timing van 1 seconde tot 60 minutes.

Drukknop B: reset (na een stop)

Deeltijd functie

Drukknop A: start

Drukknop B: stop om de deeltijd af te lezen.

De chronograaf blij in werkung.

Drukknop B: herstarten

De wijzers van de chronograaf halen de verstrekenijd in.

Drukknop A: voor de)[-sta]st stop en om de totaleijd waar te gezven.

Drukknop B: herstellen.

NB: de wijzers要去en in hun originele positie staan alvorens de chronograaf te gebruiken:

Herstellen van de 60 minutenteller
haar nul: kroon in positie 2 en druk-knop B.

Herstellen van de 30 secondeteller\ aar nul: kroon in positie 3 en druk-knop A.

Herstellen van de 5 minutenteller maar nul: kroon in positie 3 en drukknop B.

Na het herstellen van de tellers, de kroon terug in positie 1 plaatsen.

Uurwerk 016

Instellen van de eeuwigdurende kalender Stap 1

Start door de kroon uit te trekken maar positie 2

Kies de te corrigeren wijzer door de drukknop bij twee uur in te drukken. De gekozen wijzer maakt een omwenteling.

Corrigeer de gekozen wijzer door de druk-knop bij vier uur in te drukken. De gekozen

wijzer verspringt (kort indrukken = stap voor stap, lang indrukken = snelle rotatie). De kroon要去 algid hiervoor in positie 2 staan.

Druk op de drukknop bij twee uur om de «datum» wijzer te selecteren. De «datum» wijzer maakt een omwenteling. Druk daarna op de drukknop bij vier uur om de datum te corrigerenaar «1»

Druk op de drukknop bij twee uur om de «dag» wijzer te selecteren. De «dag» wijzer maakt een omwenteling. Druk daarna op de drukknop bij vier uur om de dag te corrigeren aan «maandag».

Druk op de drukknop bij twee uur om de «maand» wijzer te selecteren. De «maand» wijzer maakt een omwenteling. Druk daarna op de drukknop bij vier uur om de datum te corrigeren aan «januari».

BELANRIJK

Het instellen van de eeuwigdurende kalender is afgerond wanner de wijzers maandag 1 januari tonen.

Stap 2

Corrigeren van datum enarend

Start door de kroon uit te trekken maar positie 3.

Druk op de drukknop bij twee uur om de «datum» wijzer te activeren. Voor het corrigeren van hetaar za delwijzer op eneer bewegen tussen 1 en 4.Druk daarna op de drukknop bij vier uur om het huidige (schrikkel)jaar in te stellen.

Index 1 Index 2 Index 3 Index 4

			= schrik-keljaar
2013	2014	2015	2016
2017	2018	2019	2020
2021	2022	2023	2024

Selecteer de «maand» wijzer door de drukknop bij twee uur in te drukken. De «maand» wijzer maakt een beweging tussen januari en december. Druk daarna op de drukknop bij vier uur om de huidige maand in te stellen.

Selecteer de «datum» wijzer door de drukknop bij twee uur in te drukken. De «maand» wijzer maakt een beweging tussen 1 en 31. Druk daarna op de drukknop bij vier uur om de huidige maand in te stellen.

Selecteer de «dag» wijzer door de druk-knop bij twee uur in te drukken. De «dag» wijzer maakt een bewegingussen maandag en zondag.Druk daarna op de drukknop bij vier uur om de huidige dag in te stellen.

Wanner gereed, druk de kroon terug\ aar positie 1.

Stap 3 Laatste controle «eeuwigdurende kalender» is correct ingesteld.

Trek de kroon uit maar positie 2.

Controleer dat de wijzers maandag 1 januari tonen. Druk de kroon terug maar positie 1. Alle wijzers要去en dan verspringen maar de instelling Zoals gedaan onder Stap 2. Als dit Niet zo is,要去 u Stap 1 en 2 nogmaals doorlopen.

Uurwerk 0165

Horloge functions:

Weergave van uren, minuten, secondes, datum, maanfase en uren-, minuten- en secondeteller.

De kroon heeft 3 posities: I, II en III. Er zijn twee drukknoppen, A en B.

Resetten van de tellers:

Trek de kroon uit waar positie II, druk op drukknop A (om de wijzer te selecteren),

de secondeteller maakt een volledige rotatie. Druk op drukknop B (kort indruken: stap voor stap, lang indruken: snelle rotatie).

Datum instellen: Trek de kroon uit maar positie II, draai aan de kroon, druk de kroon terug maar positie I.

Datum en maanfase instellen:

Trek de kroonuitaar positie lI,draai aan de kroon,verzet de tijd.Corrigeer de maanfase,druk op drukknop B (kort indrukken: stap voor stap,lang indrukken: snelle rotatie).Drukekroon terug naar de eerste positie.

Chronograaf functies:

Druk op drukknop A: start tijdmeting

Druk op drukknop A: stopijdmeting

Druk op drukknop A: voortzettingijdmetting

Druk op drukknop B: reset de tellers

Splitsen vanijdmeting:

Druk op drukknop A: start tijdmeting

Druk op drukknop B: stopijdmeting, splitsen vanijdmeting

Druk op drukknop B: voortzettingijdmetting

Druk op drukknop A: stopijdmeting

Druk op drukknop B: reset de tellers

Uurwerken 10, 101, 102, 103, 104

Horloge functies:

De kroon heeft 3 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.

2. Datum instellen: trek de kroon uit\ aar positie 2, draai de kroon voorwaarts\ en druk de kroon terug�ak positie 1.

3. Tijd instellen: Uren, minuten en seconden. Trek de kroon uit maar positie 3. De secondewijzer zal stoppen. Draai de kroon voor- of achefterwaarts. Synchroniseer de secondewijzer door de kroon terug te drukkenaar positie 1 bij een geveven tijdsignaal.

Chronografische functies:

Drukknop A: start - stop, start - stop, etc.

Timing van 1/10 seconde tot 30 minutes.

Drukknop B: reset (na een stop)

Accumulerende timing chronograaf:

Druk knop A in om te starten. Druk knop B in nadat de eerste "hardloper" is gearriveerd. Deijd zal verschijnen. Druk knop A in na het arrivieren van de tweede "hardloper". Deijd wordt onthouden. Lees deijd van de eerste "hardloper" af. Druk knop B in om deijd van de tweede "hardloper" af te lezen. (De chronografische wijzers draaien sneller totdat deijd is aangegeven). Druk knop B in om de wijzers tot nul te herstellen.

NB: De wijzers要去en in hun originele positie staan alvorens de chronograaf gebrukt kan worden:

Trek de kroon waar positie 3.

Druk knop A en B tegelijkertijd voor minimaal 2 seconden in.

Druk knop A in om de secondeteller bij te stellen.

Druk hierna knop B, zodat de volgende wijzer bijgesteld kan worden.

Druk knop A in om de 1/10 secondeteller bij te wijzers.

Druk hierna knop B, zodat de volgende wijzer bijgesteld kan worden.

Druk knop A in om de minutenteller bij te stellen.

Draai de kroon terug maar positie 1.

Uurwerk 105

Horloge functies:

De kroon heeft twee posities. Er zijn vrij drukknoppen: A, B, C, D en E.

Tijd instellen:

Trek de kroon uit maar positie II. Draai de kroon totdat de correcteijd weergegeven wordt. Druk de kroon terug maar positie I.

Datum instellen (aftellend van 31\ nair 1):

Druk de drukknop C een keer in om de datum een dag vooruit te zetten.

(Niet aanpassen tussen 21.00u en 01.00u vanwege het automatische verzieten van het uurwerk. Bij het aanpassen hiervan tussen dezeijd den kan het uurwerk beschadigd raken.)

Datum, dag en maand instellen:

Druk op drukknop C: de datum verzet geleidelijk.

Druk op drukknop D: de dag verzet geleidelijk.

Druk op drukknop E: de maand verzet geleidelijk.

Chronograaf (Start - Stop - Reset):

Start: druk op drukknop A

Stop: druk op drukknop A

Reset: druk op drukknop B

Interval tjidmeting:

Start: druk op drukknop A

Toon interval: druk op drukknop B

Vervolde tijdmeting: druk op drukknop B

Stop: druk op drukknop A

Reset: druk op drukknop B

Corrigeren van de chronograaf wijzersaar de oorspronkelijke positie:

Trek de kroon uit maar positie II (alle chronograaf wijzers staan nu in de correcte of incorrecte oorspronkelijke positie).

Druk de drukknoppen A en B voor minstens twee seconden samen in (de secondewijzer draait hierbij 360 graden, de corrigeer stand is geactiveerd).

Corrigeer de secondewijzer: druk op druk-knop A

Corrigeer de volgende wijzer: druk op drukknop B

Corrigeer de 1/10 secondewijzer (bij zes uur): druk op drukknop A

Corrigeer de volgende wijzer: druk op drukknuppen B

Corrigeer de这段时间 wijzer (bij negen uur): druk op drukknop A

Druk de kroon terug maar positie I. Het beeindigen van dit proces kan op elk gewenst moment.

Uurwerk 38

Chronograaf: Standaard functies (start/stop/reset tot nul)

Start: Druk knop A in

Stop: Druk knop B in om het tijdmeten te stoppen

Reset tot nul: Druk knop B in

Chronograaf: Totalen bijhoden met de chronograaf

Start: Druk knop A in - Stop: Druk knop A in - Herstart: Druk knop A in - Stop: Druk knop A in - Reset tot nul: Druk knop B in

Tijdmeten: Rondetijden meten

Start: Druk knop A in - Weergeven van rondetijd: Druk knop B in

Terugkeren maar totaleijd: Start: Druk knop B in - Stop: Druk knop A in

Reset tot nul: Druk knop B in

De chronograaf tellers instellen\ aar de nul positie

(Als een of meer chronograaf tellers Niet op de nul positie staan en ingesteld要去 worden)

Trek de kroon uit maar positie III

Druk knop A en B tegelijkkertijd voor minimaal 2 seconden in

Gebruik knop A om de eerste teller aan te passen (druk voorzichtig voor een geleidelijke aanpassing, blij drukken voor een continue aanpassing)

Druk knop B in om de volgende teller in te stellen

Herhaal de aanpassingen voor elke chronograaf teller

Druk de kroon'erug'naar positie I

Tijd instellen

Trek de kroon uit maar positie III

Draai de tot de correcteijd worden getoond

Druk de kroon'erug'naar positie I

Snel instellen van de datum

Trek de kroon uit maar positie II (het horloge blijft lopen)

Draai de kroon achefterwaarts tot de cor- recte datum worden getoond

Druk de kroonteringu positie I

Instellen van datum, dag van de week en de tijd

Trek de kroon uit maar positie III

Draai de kroon tot de dag voor de huidige dag worden getoond

Druk de kroon terug maar positie II

Draai de kroon achefterwaarts tot de datum voor de huidige datum worden getoond

Trek de kroon uit maar positie III

Draai de kroon tot de correcte datum en dag van de week worden getoond

Draai de kroon tot de correcteijd worden getoond

Druk de kroon'erug'naar positie

Uurwerk 40

Horloge functies:

De kroon heeft twee posities: I en II. Drukknop A op 5 uurs positie, drukknop B op 8 uurs positie.

Kroon in positie I: het horloge werkt normalaal

Kroon in positie II: de dag- en datumweergave{kunnen nicht aangepast worden tussen 23.30u en 05.30u vanwege het automatische verzetten van het uurwerk. Bij het aanpassen hiervan tussendezetijden kan het uurwerk beschadigd worden.

Verloop instellen voor: maanfase, dag, datum enijd:

1. Trek de kroonuitaar positie II (het horloge stopt met werken)

2. Instellen van maanfase in: beweeg de wijzers vooruit door aan de kroon te draaien totdat de volledige maan zich-baar is.

3. Instellen van dag en datum in: draai de kroon tot deijd 6 eer aangeeft. Door de snel-schakel correctie te gebruiken, verander de datum met drukknop A, en de dag van de laatste volle maan met drukknop B. Beweeg daarna de wijzers vooruit door aan de kraon te draaien totdat de huidigeijd weergegeven worden.

4. Instellen vanijd: draai de kroon totdat de huidigeijd weergegeven worden.

5. Druk de drukknopiturugnair positie I.

Snel-schakel correctie voor de datum: druk op drukknop A totdat de huidige datum weergegeven worden.

Snel-schakel correctie voor de dag: druk op drukknop B totdat de huidige dag weergegeven worden.

Data voor volle maan
	2017	2018	2019
JAN 12 2	-31 21
FEB 11 19
MRT 12 2	-31 21
APR	11	30	19
MEI	10	29	18
JUN	9	28	17
JUL	9	27	16
AUG	7	26	15
SEP	6	25	14
OKT	5	24	13
NOV	4	23	12
DEC	3	22	12

Uurwerk 401

Horloge functies:

De kroon heeft twee posities: 1 en 2.
Drukknop A bij de 2-uurs positie, druk-knop B bij de 5-uurs positie.

Positie 1: het horloge functioneert normalaal

Positie 2:ijdens het blokkeren van de tijd zoals hieronder omschreven, worden automatische aanpassingen doorgevoerd. Het indrukken van de drukknopijdens het blokkeren van de tijd kan het uurwerk beschadigen.

Drukknop A (snel correctie voor de daum) mag Niet ingedrukt wordenijdens de geblokkeerdeijdussen 23.30u en 05.30u.

Drukknop B (snel correctie voor de week aanduiding) mag Niet ingedrukt worden tijdens de geblokkeerde vrij op zondag en maandag.

Het instellen van de maanfase, datum, dag en tijd:

Trek de kroon uit waar positie 2 waarna het horloge za stoppen.

Instellen van de maanfase: draai de kroon voorwaarts tot middernacht, totdat de volle maan positie verschijnt.

Instellen van de dag: draai de kroon tot-dat de dag worden getoond wanner het de laatste volle maan was.

Instellen van de datum: draai de kroon totdat 06.00u worden getoond. Stel de datum in wanner het de staatve volle maan was met drukknop A. Draai daarna de kroon voorwaarts totdat de huidige datum worden getoond.

Instellen van de tijd: draai de kroon tot-dat de huidige tijd getoond wordt (houdt hierbij rekening met de de 24-uurs cyclus).

Instellen van het weeknummer: met drukknop B stel je het huidige weeknummer in.

Duw de kroon terug maar positie 1.

Snel correctie voor de datum: druk op drukknop A totdat de huidige datum getoond worden.

Snel correctie voor het weeknummer: druk op drukknop B totdat het huidige weeknummer worden getoond.

Uurwerk 64

Horloge functies:

De kroon heeft 2 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.
2. Instellen van de tijd: Trek de kroon uit\ aar positie 2. Draai de kroon voor- of\ achterwaarts.

Druk de kroon daarna terug in positie 1.

Uurwerk 23

Horloge functies:

De kroon heeft 2 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositioneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.
2. Tijd instellen: Uren, minuten en seconden. Trek de kroon uit waar positie 3. De secondewijzer zal stoppen. Draai de kroon voor- ofchterwaarts. Synchroniseer de secondewijzer door de kroon terug te drukkenaar positie 1 bij een gegeven tijdsignaal.

Uurwerken 56, 57

Horloge functies:

De kroon heeft 3 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.
2. Datum instellen: trek de kroon uit maar positie 2, draai de kroon achefterwaarts en druk de kroon terug maar positie 1.
3. Tijd instellen: Uren en minutes. Trek de kroon uit maar positie 3. Draai de kroon voor- of blijwaarts en druk de kroon terug maar positie 1.

Uurwerken 34, 345

Horloge functies:

De kroon heeft 4 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.
2. Datum instellen: trek de kroon uit waar positie 2, draai de kroon awhilen en druk de kroon terug maar positie 1.
3. Tijd instellen: Uren, minuten en seconden. Trek de kroon uit maar positie 3. De secondewijzer zal stoppen. Draai de kroon voor- ofchterwaarts. Synchroniseer de secondewijzer door de kroon terug te drukkenaar positie 1 bij een geveven tijdsignaal.
4. Dag instellen: Trek de kroon uit maar positie 3. Draai de kroon voorwaarts totdat de wijzers middernacht hebben gesassenerd. Herhaal dit totdat de gewenste dag is bereikt.

Uurwerken 63, 70

Horloge functies:

De kroon heeft 3 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.
2. Datum instellen: trek de kroonuit maar positie 2, draai de kroon voorwaarts (achterwaarts voor referentienummer 86001 en 86002) en druk de kroon terug maar positie 1.
3. Tijd instellen: Uren, minuten en seconden. Trek de kroon uit maar positie 3. De secondewijzer za stoppen. Draai de kroon voor- ofchterwaarts. Synchroniseer de secondewijzer door de kroonterug te drukkenaar positie 1 bij een geveven tijdsignaal.

Uurwerk 62

Horloge functies:

De kroon heeft 4 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.
2. Datum instellen: trek de kroon uit\ aar positie 2, draai de kroon voorwaarts\ en druk de kroon terug� positie 1.
3. Tijd instellen: Uren, minuten en seconden. Trek de kroon uit maar positie 3. De secondewijzer zal stoppen. Draai de kroon voor- ofchterwaarts. Synchroniseer de secondewijzer door de kroonterug te drukken maar positie 1 bij een gevegen tijdsignaal.
4. Instellen van dualeijd (GMT): Trek de kroon Auit maar positie B.Draai de kroon voor- ofchterwaarts om de

gewenste tijd te bereiken, en druk de kroonteringu positie A.

Uurwerk 84

Horloge functies:

De kroon heeft 4 posities:

1. Normale Positie (draag positie): als de kroon gegen de horlogekast gespositionneerd is, zorgt de kroon ervoor dat het horloge waterbestendig is.
2. Datum instellen: trek de kroon uit waar positie 2, draai de kroon voorwaarts en druk de kroon terug waar positie 1.
3. Dag instellen: trek de kroonuit maar positie 2,draai de kroon achefterwaarts en druk de kroon terug maar positie 1.
4. Tijd instellen: Uren, minuten en seconden. Trek de kroon uitaar positie 3. De secondewijzer zal stoppen. Draai de kroon voor- of achefterwaarts. Synchroniseer de secondewijzer door de kroon terug te drukkenaar positie 1 bij een gegeven tijdsignaal.

Uurwerk 843

Horloge functies:

De kroon heeft 3 posities.

Positie 1: het horloge functioneert normal.

Positie 2: het instellen van de datum: trek de kroon uit maar positie 2 (de datum kan ook gecorriègeerd worden tijdens de fase waar de dag gewijzigd kan worden:tussen 22.00u en 00.00u .De datum van de vol-gende dag moet dan ingesteld worden omdat het uurwerk zich geen datum verzet op/round middernacht).Draai de kroon voorwaarts totdat de correcte datum getoond worden.Duw de kroon terug maar positie 1.

Snel collectie voor de dag aanduiding: de tweeede taal verschijnt altijd:tussen 12.00u tot ongeveer 14.00u totdat de correcte taal getoond worden.Trek de kroon uit aan positie 2 (horloge loopt normala). Draai de kroon achefterwaarts totdat de correcte dag getoond worden in de gewenste taal.Duw de kroon terug aan positie 1.

Instellen van de tijd: trek de kroonuit waar positie 3 (het horloge stopt). Draai de kroon totdat de huidige tijd getoond worden (houdt hier bij rekening met de de 24-uurs cyclus). Duw de kroon terug waar positie 1.

Edox 07 Edox 08 Edox 011

Edox 012 Edox 015 Edox 016

Edox 0165 Edox 095 Edox 10

Edox 23 Edox 34 Edox 37

Edox 38 Edox 40 Edox 45

Edox 47 Edox 56 Edox 57

Edox 62 Edox 63 Edox 64

Edox 70 Edox 72 Edox 77

Edox 80 Edox 82 Edox 83

Edox 84 Edox 85 Edox 87

Edox 88 Edox 90 Edox 91

Edox 93 Edox 94 Edox 95

Edox 96 Edox 101 Edox 102

Edox 103 Edox 104 Edox 105

Edox 401 Edox 805 Edox 853

INDICE

1. INTRODUCCION 2

1.1 GARANTIA INTERNACIONAL DE EDOX 2
1.2 RECOMENDACIONES ESPECIALES 2
1.3 RECOMENDACIONES DE MANTENIMIENTO 2
1.4 SERVICIO 3
1.5 PROTECCION AMBIENTAL 3

2. TOLERANCIA DE PRECISION 3

2.1 PRECISION EN RELOJES MECÁNICOS 3
2.2 PRECISION EN RELOJES CRONOMETRO 3

3. INFORMACION GENERAL 3

3.1 VALVULA DE ESCAPE DE HELIO 3
3.2 ESCALA TAQUIMETRICA 3
3.3 RESISTENCIA AL AGUA 4
3.4 CORREAS DE PIEL 4
3.5 CORONA ENROSCABLE 4
3.6 ACABADO PVD 4
3.7TITANIO 4
3.8 ACERO INOXIDABLE 4
