Producttype	Keramische kookplaat
Merk	Pelgrim
Model	CKB840ONY
Aantal kookzones	4 Hi-Light kookzones
Kookzone linksvoor	210/120 mm, 2,2 kW
Kookzone linksachter	145 mm, 1,2 kW
Kookzone rechtsachter	180 mm, 1,8 kW
Kookzone rechtsvoor	145 mm, 1,2 kW
Totaal aangesloten vermogen	6,4 kW
Voedingsspanning	230 V / 400 V 2N AC, 50 Hz
Bedieningstype	Draaiknoppen (continue of stapsgewijze bediening)
Afmetingen apparaat (B x D x H)	600 x 510 x 55 mm (ongeveer)
Uitsnijafmetingen	560 x 490 mm
Netto gewicht	Ongeveer 10 kg
Controlelampje	Rood, brandt wanneer een kookzone aan staat
Restwarmte-indicator	Brandt zolang de zone > 50°C is
Dubbele kring functie	Kookzone linksvoor met 2 concentrische kringen
Oppervlaktemateriaal	Keramisch glas
Aanbevolen reiniging	Speciaal reinigingsmiddel voor keramisch glas, krabber voor resten
Schokbestendigheid	Oppervlak bestand tegen matige stoten
Belangrijke opmerking	Niet gebruiken als het oppervlak gebarsten of gebroken is
Inbouw	Mogelijk in werkblad met dikte 30-40 mm
Elektrische aansluiting	Door gekwalificeerde installateur, conforme beveiliging

Veelgestelde vragen - CKB840ONY Pelgrim

Hoe reinigt u de keramische kookplaat?

Laat de plaat afkoelen, gebruik een speciaal reinigingsmiddel voor keramisch glas en een zachte spons. Voor aangekoekte resten gebruikt u een krabber, maar raak de hete plaat niet aan met de handgreep. Vermijd schuursponsjes en agressieve schoonmaakmiddelen.

Wat te doen als er suiker op het hete oppervlak valt?

Verwijder suiker of zoet voedsel onmiddellijk met een krabber, zelfs als de kookzone nog heet is, omdat dit de keramische plaat onherstelbaar kan beschadigen.

Hoe gebruikt u de dubbele kring kookzone?

Draai aan de knop normaal om de binnenste kring in te schakelen. Om de hele zone te activeren, draait u de knop voorbij de cijfers tot u een 'klik' hoort, en draait u dan terug naar de gewenste stand. Om uit te schakelen, zet u terug op 0.

Wat betekenen de controlelampjes?

Het rode lampje brandt wanneer een kookzone aan staat. De 'heet'-indicatoren geven aan dat de betreffende zone heet is (risico op brandwonden) en blijven branden tot de temperatuur onder 50°C zakt.

Welke pannen gebruiken om energie te besparen?

Gebruik pannen met een vlakke, licht holle bodem en een diameter gelijk aan de kookzone. Dek de pannen af, pas de grootte aan de hoeveelheid aan en gebruik een snelkookpan voor lang koken. Zet het vermogen lager zodra het kookt en schakel 5 tot 10 minuten voor het einde uit.

Kan ik aluminium pannen gebruiken?

Vermijd aluminium of koperen pannen, omdat ze moeilijk te verwijderen vlekken kunnen achterlaten. Kies voor pannen met een dikke, donkere bodem voor een betere warmteoverdracht.

Hoe sluit ik het apparaat aan op het elektriciteitsnet?

De aansluiting moet door een gekwalificeerde installateur worden uitgevoerd. Controleer of de spanning overeenkomt met die op het typeplaatje (230 V / 400 V 2N AC). Gebruik een kabel H05 RR-F 4x1,5 of gelijkwaardig en volg het aansluitschema. Schakel de stroom uit voordat u werkzaamheden verricht.

Wat zijn de uitsnijafmetingen voor inbouw?

De uitsnijafmetingen zijn 560 x 490 mm. De minimale afstand tot de achterwand is 55 mm. Het werkblad moet een dikte hebben van 30 tot 40 mm.

Hoe plaats ik de schuimafdichting?

Verwijder vóór het plaatsen van het apparaat de lijmstrook van de schuimafdichting en breng deze aan op de onderkant van de keramische plaat, op 2-3 mm van de rand, rondom zonder in de hoeken te overlappen. Nooit installeren zonder afdichting.

Wat te doen bij een barst in de keramische plaat?

Als het oppervlak gebarsten of gebroken is, trek dan onmiddellijk de stekker uit het stopcontact en gebruik het apparaat niet meer. Het vallen van een scherp voorwerp kan een barst veroorzaken. Neem contact op met een professional voor vervanging.

GEBRUIKSAANWIJZING CKB840ONY Pelgrim

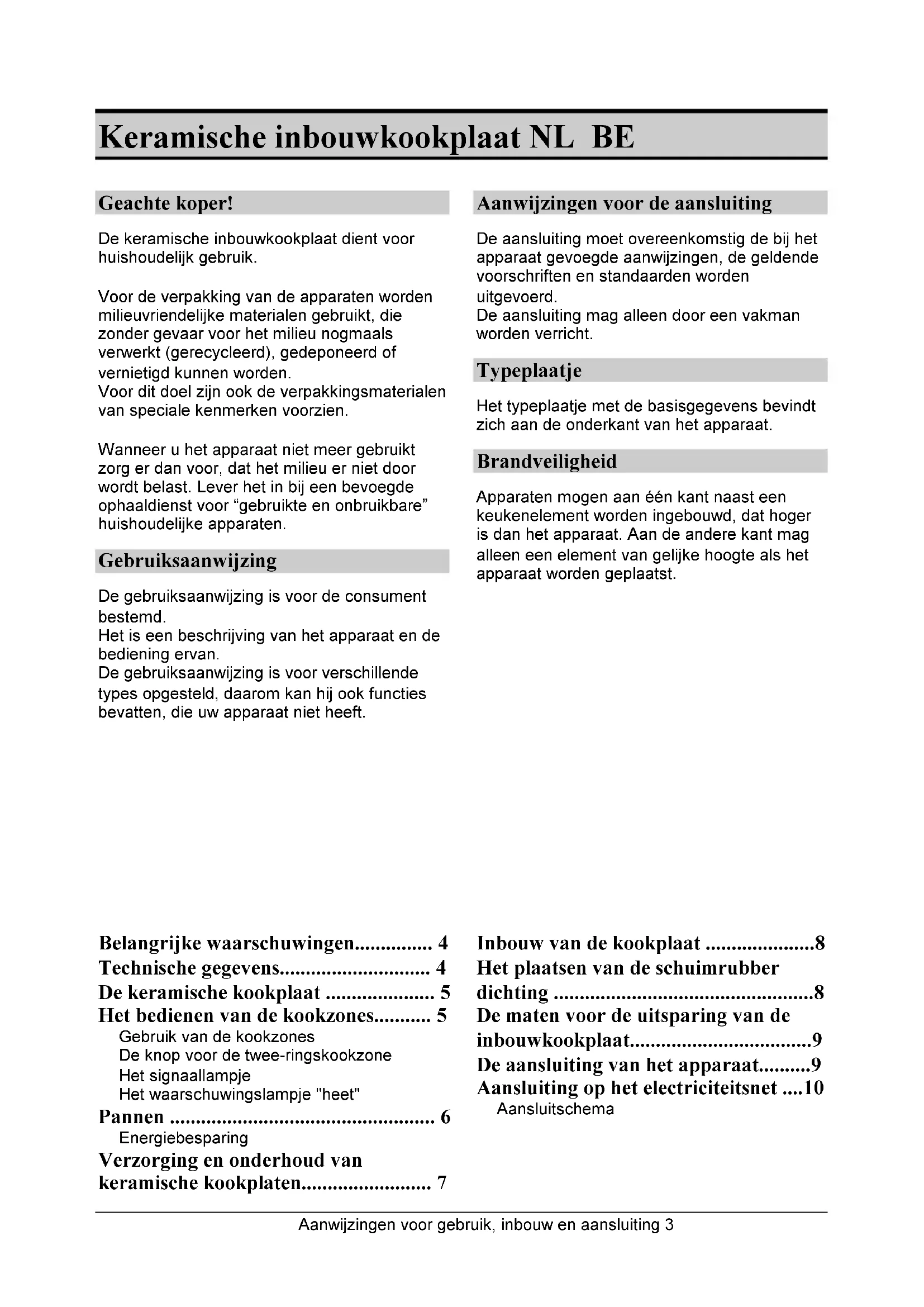

Keramische inbouwkookplaat NL BE

Geachte koper!

De keramische inbouwkookplaat dient voor huishoudelijk gebruik.

Voor de verpakking van de apparaten worden milieuvriendelijke materialen gebruikt, die zonder gevaar voor het milieu nogmaals verwerkt (gerecycleerd), gedeponeerd of vernietigd kunnen worden. Voor dit doel zijn ook de verpakkingsmaterialen van speciale kenmerken voorzien.

Wanneer u het apparaat niet meer gebruikt zorg er dan voor, dat het milieu er niet door wordt belast. Lever het in bij een bevoegde ophaaldienst voor "gebruikte en onbruikbare" huishoudelijke apparaten.

Gebruiksaanwijzing

De gebruiksaanwijzing is voor de consument bestemd. Het is een beschrijving van het apparaat en de bediening ervan. De gebruiksaanwijzing is voor verschillende types opgesteld, daarom kan hij ook functies bevatten, die uw apparaat niet heeft.

Aanwijzingen voor de aansluiting

De aansluiting moet overeenkomstig de bij het apparaat gevoegde aanwijzingen, de geldende voorschriften en standaarden worden uitgevoerd. De aansluiting mag alleen door een vakman worden verricht.

Typeplaatje

Het typeplaatje met de basisgegevens bevindt zich aan de onderkant van het apparaat.

Brandveiligheid

Apparaten mogen aan één kant naast een keukenelement worden ingebouwd, dat hoger is dan het apparaat. Aan de andere kant mag alleen een element van gelijke hoogte als het apparaat worden geplaatst.

Belangrijke waarschuwingen...... 4

Het bedienen van de kookzones...... 5

Gebruik van de kookzones

De knop voor de twee-ringskookzone

Het signaallampje

Het waarschuwingslampje "heet"

Pannen 6

Energiebesparing

Verzorging en onderhoud van keramische kookplaten.... 7

Inbouw van de kookplaat ....8

Het plaatsen van de schuimrubber dichting ....8

De maten voor de uitsparing van de inbouwkookplaat......9

De aansluiting van het apparaat......9

Aansluiting op het electriciteitsnet ....10

Aansluitschema

Lees de separate veiligheids- voorschriften voordat u het toestel in gebruik neemt!

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een

plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Technische gegevens

	048BKCepyTSVK65ES
Electrische aansluiting	2N AC 400 V
Bedrijfsspanning	230 V, 50 Hz
	EsraalekahcS = traploze schakelinrichting met energieregelaars
Kookzones (φ mm/kW)	HL = HI-light verwarmingselement
Links voor	210/120/2,2/HL
Links achter	145/1,2/HL
Rechts achter	180/1,8/HL
Rechts voor	145/1,2/HL
Totale aansluitspanning (kW)	6,4

De keramische kookplaat

In de keramische kookplaat bevinden zich vier kookzones.

• De kookzone bereikt snel het ingestelde vermogen of de gewenste verwarmingstemperatuur, terwijl de omgeving van de kookzones koud blijft.
• De plaat is bestendig tegen temperatuurveranderingen. U kunt etenswaren uit de diepvries direct op de hete kookzone plaatsen.
• Gebruik de keramische kookplaat niet als werkblad. Scherpe voorwerpen kunnen krassen veroorzaken.
• Plaats geen voedsel, verpakt in aluminiumfolie of in een plastic schaal, direct op de hete kookzone. Hierdoor kan de keramische oppervlakte worden beschadigd.
• Het klaarmaken van gerechten in aluminium of plastic dozen op de hete kookzones is niet toegestaan. Leg geen plastic voorwerpen of aluminiumfolie op de keramische kookplaat.
• Zet geen koffie in een kannetje voor Turkse koffie. De bodem hiervan is te klein en hierdoor kan de keramische kookplaat beschadigd worden.

BELANGRIJK!

• Gebruik geen gebarsten of gebroken keramische kookplaten. Door het vallen van een voorwerp met een scherpe rand op de plaat kan deze breken. De gevolgen kunnen direkt zichtbaar zijn of pas enige tijd later zichtbaar worden. Verbreek direkt de stroomtoevoer naar het apparaat, wanneer er een barst zichtbaar wordt.
• Wanneer u suiker of een zeer zoet gerecht op de hete keramische kookplaat morst, neem deze dan direct met een vochtige doek af of schrap de suiker van de plaat, ook al is de kookzone nog heet.
• Reinig keramische kookplaten niet met een gewoon schoonmaakmiddel, dit kan de keramische oppervlakte beschadigen.

Het bedienen van de kookzones

U bedient de kookzones met de knoppen die rechts naast de verwarmingselementen in het apparaat zijn ingebouwd. Naast de knoppen zijn de verwarmingsstanden aangeduid van 1 - 9 (traploze schakelinrichting met energieregelaars). Op stand 1 is de verwarming het geringste en op stand 6 of 9 het hoogste. Op stand 0 is de verwarming uitgeschakeld. Hiertussen kunt u de verwarming traploos instellen. Bij trapsgewijze schakelaars kunt u de knop in beide richtingen draaien. Bij traploze regelaars verhoogt u de verwarming door de knop in de richting van de wijzers van de klok te draaien en vermindert u de verwarming door de knop tegen de wijzers van de klok in te draaien.

Gebruik van de kookzones

E
0 De kookzone is uitgeschakeld.
1-2 Het op temperatuur houden en opwarmen van kleine hoeveelheden.
3-4 Opwarmen
5-6 Opwarmen of langdurig koken van grote hoeveelheden.
7 Achterelkaar bakken (omeletten enz.)
8 Bakken in vet (frituren enz.)
9 Snel verwarmen

0 1 2 3 4 5 6 7 8 9

0 1 2 3 4 5 6 7 8 9

De knop voor de twee-ringskookzone

Bij normaal draaien van de knop voor de twee-ringskookzone treedt eerst de basiskookzone (binnenste ring) in werking. Wanneer u de gehele kookzone aan wilt schakelen, draai dan de knop tot het teken ◎ achter de cijfers, totdat u "klik" hoort en dan terug op de gewenste stand.

U schakelt de gehele kookzone uit door de knop in één beweging op stand 0 te draaien.

1 twee- ringskookzone
2 signaallampje
3 waarschuwin- sglampje "heet"
4 bedienings-knoppen

1 2 3 4

Het signaallampje

Het signaallampje (rood) brandt, wanneer minstens één kookzone ingeschakeld is.

Pannen

• Gebruik pannen van goede kwaliteit met een vlakke en stabiele bodem.
• Tijdens het koken moet de pan midden op de kookzone staan
• Neem bij het koken in vuurvaste of hittebestendige glazen of porceleinen schalen de aanwijzingen van de fabrikant van de schalen in acht.
• Wanneer u een snelkookpan gebruikt, blijf er dan bij totdat de juiste druk is bereikt. Laat de kookzone eerst op de hoogste stand werken en draai dan de knop volgens de aanwijzingen van de fabrikant van de pan de knop tijdig op een lagere stand.
• Wanneer u op de keramische kookplaat in een pan met een sterk weerkaatsende (lichte metalen oppervlakte) of dikke bodem kookt, kan de tijd voor het aan de kook brengen van het gerecht enkele minuten (tot 10 minuten) langer zijn. Als u een grote hoeveelheid vocht aan de kook wilt brengen, is het gebruik van een pan met een vlakke donkere bodem aan te bevelen.

Het waarschuwingslampje "heet"

De keramische kookplaten hebben in het voorste gedeelte van de plaat een waarschuwingslampje "heet" ingebouwd. Wanneer het lampje brandt worden we gewaarschuwd dat de bijbehorende kookzone heet is (brandwondengevaar). Wanneer u de kookzone uitschakelt, blijft het lampje "heet" branden totdat de kookzone is afgekoeld tot onder de 50°C.

De kookzone wordt beschadigd:

• wanneer u hem leeg inschakelt of er een lege pan op zet,
• wanneer u een ongeschikte pan gebruikt, bijvoorbeeld met een niet vlakke of bolle bodem of een pan met een te kleine doorsnede,
• gebruik geen aardewerken schalen, deze maken krassen op de keramische plaat.
• Droog de bodem van de pan goed af voordat u hem op de kookzone plaatst, zodat de warmte goed geleidt en de kookzone niet beschadigt.

Energiebesparing

• Aan te bevelen zijn pannen waarvan de bodem enigzins hol is, omdat hierbij de warmte van de kookzone goed wordt overgedragen.
• De doorsnede van de bodem van de braaden kookpannen moeten met de doorsnede van de kookzone overeenkomen. Wanneer de pan te klein is, onstaat warmteverlies en kan de kookzone beschadigen.

• Gebruik een deksel, indien het klaar te maken gerecht dit toelaat.

• De pan moet ook de juiste grootte hebben ten opzichte van de hoeveelheid voedsel. Het klaarmaken van kleine hoeveelheden in grote pannen betekent energieverlies.

• Maak gerechten met een lange kooktijd klaar in de snelkookpan.
• U kunt verschillende groenten, aardappelen e.d. in minder water koken. Het gerecht is hierdoor eerder gaar. Belangrijk is, dat het deksel goed afsluit. Breng de groente aan de kook en draai dan de knop op de stand "langzaam koken".
• Schakel de kookzone of de oven ongeveer 5-10 minuten voor het einde van het koken of bakken uit.

Verzorging en onderhoud van keramische kookplaten

afbeelding 1 afbeelding 2

afbeelding 3 afbeelding 4

Reinig de afgekoelde keramische oppervlakte na elk gebruik, anders brandt bij elk volgend gebruik zelfs het geringste vuil in op de hete oppervlakte.

Gebruik voor het regelmatige onderhoud van de keramische kookplaat een speciaal

verzorgingsmiddel, dat voor een tegen vuil beschermend laagje zorgt.

Veeg voor elk gebruik stof of eventuele andere onregelmatigheden van de keramische oppervlakte, zodat ze geen krassen kunnen veroorzaken (afbeelding 1)

Let op: met staalwol, schuursponsjes en schurende schoonmaakmiddelen maakt u krassen op de oppervlakte. U beschadigt de oppervlakte ook door het gebruik van agressieve sprays en ongeschikte vloeibare reinigingsmiddelen (afbeelding 1 en afbeelding 2).

De aanduidingen kunnen slijten door het gebruik van agressieve reinigingsmiddelen en grove of beschadigde bodems van pannen (afbeelding 2).

Reinig klein vuil een zachte vochtige doek en veeg de oppervlakte dan droog (afbeelding 3). Verwijder watervlekken met een azijnoplossing. U mag de rand hier niet mee schoonvegen (bij sommige modellen), omdat deze dan zijn glans kan verlöiezen. U mag geen agressieve sprays en schoonmaakmiddelen voor het verwijderen van kalk gebruiken (afbeelding 3).

Erger vuil verwijdert u met speciale middelen voor de reiniging van keramische oppervlakten. Neem hierbij de aanwijzingen van de fabrikant van het schoonmaakmiddel in acht.

Zorg ervoor, dat u het reinigingsmiddel na het gebruik grondig verwijdert. Resten van het reinigingsmiddel kunnen bij het heet worden van de verwarmingselementen de keramische oppervlakte beschadigen (afbeelding 3).

Hardnekkige en ingebrande voedselresten verwijdert u met een schraper. Zorg er wel voor, dat de kunststof handgreep van de schraper niet met de hete keramische oppervlakte in aanraking komt (afbeelding 3). Pas bij het gebruik van de schraper op, dat u zich niet verwondt.

Suiker en voedsel dat suiker bevat kunnen de keramische oppervlakte duurzaam beschadigen (afbeelding 5). Daarom moet u suiker en zoete gerechten onmiddelijk met de schraper van de keramische oppervlakte verwijderen, ook al is deze nog heet (afbeelding 4).

Kleurverandering van de keramische oppervlakte heeft geen invloed op de werking en de stabiliteit van de oppervlakte. Dit is meestal het gevolg van voedselresten die zijn ingebrand of is veroorzaakt door de bodem van de pan (bijvoorbeeldaluminium of koper). Dit kan heel moeilijk volledig verwijderd worden.

Waarschuwing: alle vermelde fouten zijn volledig van esthetische aard en hebben geen rechtstreekse invloed op de werking van het apparaat. Het verhelpen van deze fouten valt niet onder de garantie.

Inbouw van de kookplaat

• Het fineer van de inbouwmeubels moet met hittebestendige lijmsoorten (100°C) bewerkt zijn, bij geringere temperatuurbestendigheid kunnen ze van vorm veranderen.
• Het gebruik van massief houten afsluitende latten voor de werkbladen van het kookgedeelte is toegestaan, wanneer de minimale afstand minstens overeenkomt met de op de inbouwtekening vermelde afstand.
• Maak een uitsparing in het bovenblad van het element waarin u de kookplaat inbouwt.

• Plaats de inbouwplaat precies boven het inbouwformuis, zodat de delen die onder spanning staan ontoegankelijk zijn.

• De minimale afstand tussen de inbouwplaat en de achterwand is op de tekening voor de inbouw van het werkblad aangegeven.

• U kunt de inbouwplaat in een 30 tot 40 mm dik werkblad inbouwen.
• Als in het keukenelement onder een ingebouwde kookplaat een lade is ingebouwd, moet onder de kookplaat en boven de lade een 6 cm hoge horizontale afscheiding worden ingebouwd.

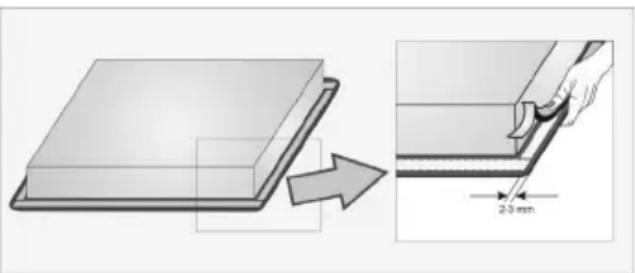

Het plaatsen van de schuimrubber dichting

Voor het inbouwen van het apparaat moet aan de onderkant van de keramische (glazen) kookplaat de bij het apparaat geleverde schuimrubber dichting worden geplakt (zie afbeelding). Het inbouwen van het apparaat zonder dichting is niet toegestaan!

De dichting moet op de volgende wijze aan het apparaat worden bevestigd:

• de beschermfolie moet van de dichting worden verwijderd,
• vervolgens moet de dichting aan de onderkant van het glas worden geplakt en wel 2 tot 3 mm van de rand (zie afbeelding). De dichting moet langs de hele rand van het glas worden geplakt en de hoeken mogen elkaar niet overlappen,

- bij het plaatsen van de dichting moet worden voorkomen dat het glas met een scherp voorwerp in aanraking komt.

OPMERKING!

Bij sommige apparaten is de dichting al aanwezig!

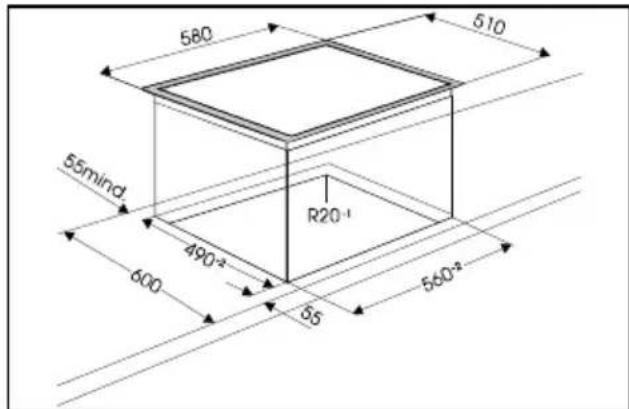

De maten voor de uitsparing van de inbouwkookplaat

580 510 55mind. 490-2 R20-1 600 55 560-2

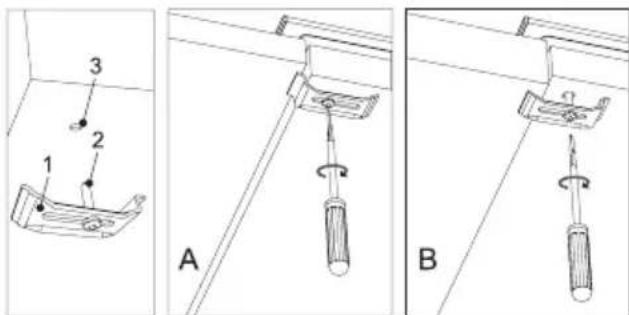

3 2 1 A B

1 - Bevestigingselement

2 - Schroef

3 - Gat

A - Dunne werkbladen

B - Dikke werkbladen

- Het werkvlak moet volledig horizontaal gemonteerd worden.

- Bescherm de snijvlakken van de uitsparing goed.

- Plaats de kookplaat in de uitsparing en druk hem van bovenaf stevig in het werkvlak.

- Schroef de bijgevoegde bevestigingselementen [1] (4x - SVK6...600 mm; 6x - SVK7...750 mm;) met de bijbehorende schroeven [2] (4x - SVK6...600 mm; 6x - SVK7...750 mm;) aan de onderkant van de kookplaat, waar hiervoor passende gaten zijn gemaakt [3].

- Voor het aandraaien van de bevestigingsklem ist het gebruik van schroeven van langer dan 6,5 mm niet toegestaan.

- Sluit de kookplaat aan op het elektriciteitsnet (zie aanwijzingen voor het aansluiten van de kookplaat op het elektriciteitsnet).

De aansluiting van het apparaat

- De aansluiting mag uitsluitend door een erkend vakman worden verricht. De beveiliging van de electrische leiding moet aan de geldige voorschriften voldoen.

- Controleer voor het aansluiten of de op het typeplaatje vermelde spanning overeenkomt met de netspanning.

- Het typeplaatje van de keramische kookplaat is aan de onderkant van de plaat bevestigd.

- Het apparaat is bedoeld voor aansluiting op AC 230 V wisselstroom.

- De electrische leiding heeft een schakelaar, die het apparaat in alle polen van het net scheidt en waarbij in open stand de afstand tussen de contacten minstens 3 mm bedraagt. Zekeringen en veiligheidsschakelaars e.d. kunnen hiervoor worden gebruikt.

- Bij de keuze van de aansluiting moet rekening worden gehouden met de installatie en de zekeringen.

- De brandbeveiliging van het apparaat komt overeen met type Y. Apparaten van dit type kunnen aan één kant naast een keukenelement worden ingebouwd dat hoger is dan het apparaat. Aan de andere kant mag alleen een element van gelijke hoogte staan.

- Stroomgeleidende en geïsoleerde delen moeten na de inbouw tegen aanraken beveiligd zijn.

- De afstand tussen de keramische kookplaat en de afzuigkap moet minstens zo groot zijn als in de aanwijzingen voor de inbouw van de afzuigkap is vermeld.

Aansluiting op het electriciteitsnet

De aansluiting mag uitsluitend door een erkend vakman worden verricht. De aansluitstukken zijn bereikbaar, wanneer u het deksel van de aansluitdozen opent.

WAARSCHUWING!

Vóór elke ingreep dient u altijd de stroomtoevoer naar het apparaat te verbreken. Sluit het apparaat aan volgens het onderstaande schema, afhankelijk van de netspanning.

Sluit de aardleiding (PE) aan op het aansluitstuk met het teken voor de aardleiding 12 .

Leidt de aansluitkabel door een klem, die de kabel tegen het uittrekken beschermt.

Schakel na het aansluiten alle kookzones minstens 3 minuten aan om de werking te controleren.

Aansluitschema

In sommige aansluitdozen bevinden de verbindingsbruggen zich tussen de contacten 2 en 3, bij andere de op hiervoor bestemde plaats in de doos. Bij deze dozen zijn de schroeven van de aansluitingen al open, daarom hoeft u ze niet los te draaien. Bij het vastdraaien hoort u een zachte »klik«. Dit betekent dat de schroef zo ver mogelijk stevig moet worden aangedraaid.

Voor de aansluiting kunt u gebruiken:

• een rubber aansluitkabel, type H05 RR-F 4 G 1,5 mm² of 5 x 1,5 mm² met een geel-groene aarddraad,
• een geïsoleerde PVC kabel type H05 V2V2-F 4 G 1,5 mm² of 5 x 1,5 mm² met geel-groene aarddraad of
• andere gelijkwaardige of betere kabels. In geval van een 5-aderige kabel bij een 3 fasen aansluiting (3 1N a.c.) moet de niet gebruikte ader worden geïsoleerd wanneer deze spanningsvoerend is.

WIJ BEHOUDEN HET RECHT VOOR OP VERANDERINGEN, DIE DE FUNCTIE VAN HET APPARAAT NIET BEINVLOEDEN.

Houd, wanneer u contact opneemt met de serviceafdeling, de productiecode (PCODE) en het volledige itemnummer (ITEMNR) bij de hand.
