GEBRUIKSAANWIJZING IK2084F Pelgrim

NL Handleiding NL 3 - NL 18

EN Manual EN 3 - EN 18

	Inductiekookplaat	4
	Bedieningspaneel	4

Gebruik

	Pannen	5
	Inductiegeluiden	6
	Kookduurbegrenzing	7

Bediening

	Inschakelen en vermogen instellen 8
	Uitschakelen 8
	Kinderslot 9
	Restwarmte-indicatie9
	Boost en Power Boost 9
	Kooktimer/wekker 10

Koken

	Kookstanden	12
Onderhoud	Reinigen	13

Storingen

Algemeen	14
Storingstabel	14

Technische gegevens

16

Milieu aspecten

Afvoeren toestel en verpakking 18

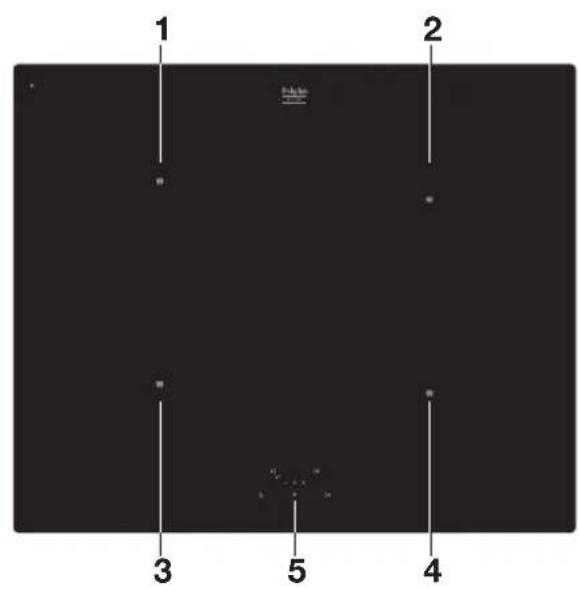

Inductiekookplaat

1 2 3 5 4

H 8 8 - + 8 8 C B B1 E A E B C

1. Kookzone linksachter (1,4 kW ∅ 16 cm)
2. Kookzone rechtsachter (2,3 kW ∅ 20 cm)
3. Kookzone linksvoor (1,4 kW NOM, 2 kW / Boost ∅ 16 cm)
4. Kookzone rechtsvoor (1,4 kW ∅ 16 cm)

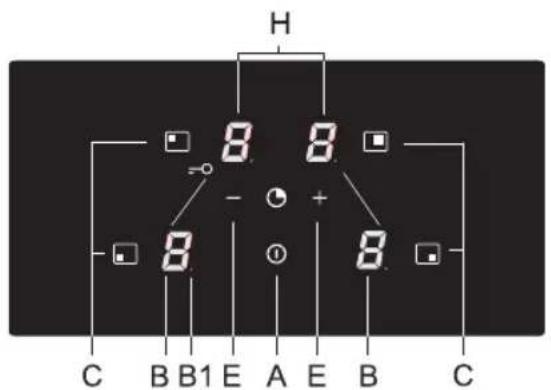

5. Bedieningspaneel:

A.Aan-/uittoets
B. Vermogen / Restwarmte indicatie
B1. Decimale punt - bij geactiveerde timer functie
C. Selectietoets kookzone
E.Vermogenstoets
▶H.Timerweergave

Lees eerst de afzonderlijke veiligheidsinstructies voordat u het apparaat in gebruik neemt!

Pannen

Pannen voor inductiekoken

Inductiekoken stelt eisen aan de kwaliteit van de pannen.

Let op

• Pannen waarmee al eerder op een gaskookplaat is gekookt, zijn niet meer geschikt voor inductiekoken.
• Gebruik alleen pannen die geschikt zijn voor elektrisch- en inductiekoken met: ▶een dikke bodem van minimaal 2,25 mm; ▶een vlakke bodem.
• Het beste zijn pannen met het ‘Class Induction’ keurmerk.

Tip

Met een magneet kunt u zelf controleren of uw pannen geschikt zijn. Wanneer de magneet wordt aangetrokken, is de pan geschikt.

Geschikt Ongeschikt
Speciale roestvrijstalen pannen Aardewerk
Class Induction Roestvrijstaal
Solide geëmailleerde pannen Porselein
Geëmailleerde gietijzeren pannen Koper
	Kunststof
	Aluminium

Let op

Wees voorzichtig met dunne plaatstaal geëmailleerde pannen:

• op een hoge stand kan het emaille er afspringen wanneer de pan te droog is;
• door het hoge vermogen kan de panbodem gemakkelijk kromtrekken.

Let op

• Zandkorreltjes kunnen krasjes veroorzaken die niet meer te verwijderen zijn. Zet daarom alleen pannen met een schone bodem op het kookvlak en til pannen altijd op als u ze verplaatst.
• Gebruik de kookplaat niet als werkvlak.
• Kook altijd met het deksel op de pan om energieverlies te voorkomen.

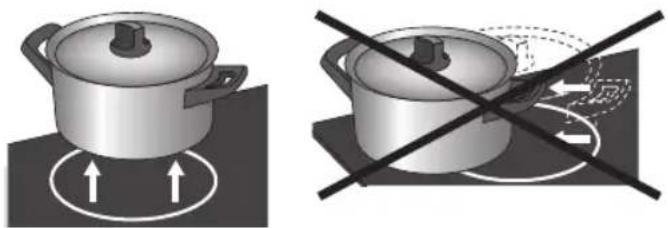

Gebruik nooit pannen met een vervormde bodem. Een holle of bolle bodem kan de werking van de oververhittingsbeveiliging belemmeren. Het toestel kan dan te warm worden waardoor de glasplaat kan barsten en de panbodem kan smelten. Schade, ontstaan door het gebruik van ongeschikte pannen of droogkoken, valt buiten de garantie.

Minimale pandiameter

• De minimale pandiameter bedraagt 11 cm (bij een kookzone van ∅ 16 cm) en 14,5 cm (bij een kookzone van ∅ 20 cm).
• Het beste resultaat bereikt u door een pan te nemen met dezelfde diameter als de kookzone. Bij te kleine pannen schakelt de kookzone niet in.

Snelkookpannen

• Inductiekoken is zeer geschikt voor het koken in snelkookpannen.
• De kookzone reageert zeer snel, waardoor de snelkookpan ook snel op druk komt.
• Zodra u een kookzone uitschakelt, stopt het kookproces direct.

Het vermogen past zich aan

• Bij inductiekoken wordt alleen dat deel van de zone benut waar de pan op staat.
• Gebruikt u een kleine pan op een grote zone, dan zal het vermogen zich aanpassen aan de diameter van de pan. Het vermogen zal dus kleiner zijn en het zal langer duren voordat het gerecht in de pan aan de kook is.

Inductiegeluiden

Tikkend geluid

Een licht tikkend geluid wordt veroorzaakt door de vermogensverdeling van de voorste en de achterste zone. Ook bij lage kookstanden kan een zacht tikkend geluid optreden.

Pan maakt geluid

De pannen kunnen geluid maken tijdens het koken. Dit wordt veroorzaakt door de doorstroming van de energie van de kookplaat naar de pan. Met name bij een hoge kookstand is dit normaal bij bepaalde pannen. Het is niet schadelijk voor de pan of de kookplaat.

Ventilator maakt geluid

Om de levensduur van de elektronica te vergroten, is het apparaat voorzien van een ventilator. Als u het apparaat intensief gebruikt, wordt de ventilator ingeschakeld en hoort u een zoemend geluid. Ook nadat u het apparaat heeft uitgeschakeld, kan de ventilator nog geluid maken.

Pendelen van het vermogen

Een eigenschap van deze inductiekookplaat is het 'pendelen' van het vermogen bij standen lager dan stand 8. Het lijkt of een kookzone in- en uitschakelt, maar dat is niet het geval. De zone schakelt het vermogen telkens in en uit; de zone blijft dus gewoon ingeschakeld op de ingestelde stand. De twee kleine zones pendelen minder dan de twee grote zones.

Let op!

Dit pendelen is normaal voor deze inductiekookplaat en kan geen kwaad. Het is geen defect aan uw inductiekookplaat.

Kookduurbegrenzing

Let op!

• De kookduurbegrenzer is een beveiliging van uw kookplaat.
  Als een kookzone gedurende een ongebruikelijk lange tijd in werking is, wordt deze automatisch uitgeschakeld.
• Afhankelijk van het gekozen kookvermogen wordt de kookduur als volgt begrensd:

Kookstand De kookzone wordt automatisch uitgeschakeld na:
1 8 uur
2 6 uur
3 5 uur
4 5 uur
5 4 uur
6 1,5 uur
7 1,5 uur
8 1,5 uur
9 1,5 uur
boost (P) 1,5 uur
Super power boost 5 min. (zone LV)

Inschakelen en vermogen instellen

Het vermogen kan op 9 standen worden ingesteld. De kookplaat heeft tevens een 'boost' stand, die wordt aangegeven met een 'P' in de diplay (zie 'Boost'). De kookzone linksvoor heeft een 'Power Boost' (SP).

• Plaats een pan op het midden van een kookzone.
• Druk op de aan-/uittoets.

Er klinkt een enkel geluidssignaal en in de display verschijnt bij elke kookzone een '0'. Wanneer u geen verdere actie onderneemt, schakelt de kookzone na 10 seconden vanzelf uit.

- Druk op de toets van de gewenste kookzone.

▶De '0' bij de geselecteerde kookzone licht helder op.

- Selecteer met de - en + toetsen het gewenste vermogen.

Wanneer u direct de – toets selecteert, schakelt de kookzone in op vermogensstand 9. ▶Het ingestelde vermogen is zichtbaar in de display.

Let op!

Als het toestel op 1 fase aangesloten is kunnen niet alle

4 zones tegelijk op stand 9 (of P) worden ingesteld. De 4 zones kunnen tegelijk maximaal op stand 7 worden ingesteld. Indien een hoger stand gewenst is dient eerst een andere zone verlaagd of uitgezet te worden. Het toestel geeft dan een pieptoon en het ingestelde vermogen in het display gaat knipperen. Stel dan de zone's in op een lagere stand!

Uitschakelen

Eén kookzone uitschakelen

Een kookzone is ingeschakeld. De display toont een vermogensstand tussen 1 en 9, of "P".

- Druk op de toets van de uit te schakelen kookzone.

Schakel de kookzone naar '0' met de – toets.

De kookzone schakelt uit. Als alle kookzones ingesteld zijn op '0' en er geen verdere handeling wordt uitgevoerd, schakelt de kookplaat na 20 seconden automatisch uit.

Alle kookzones tegelijk uitschakelen

Meerdere kookzones zijn actief.

- Druk op de aan-/uittoets om alle kookzones tegelijk uit te schakelen.

U hoort een geluidssignaal. Alle displays zijn uit. De kookplaat is uitgeschakeld.

Kinderslot

C E A

Kinderslot inschakelen

- Druk op de aan-/uittoets.

De kookplaat staat in stand-by modus. In de displays van de kookzones wordt '0' weergegeven.

- Druk, gedurende minimaal drie seconden, gelijktijdig op de toets voor de kookzone linksachter en de – toets totdat u een geluidssignaal hoort.

In de displays van de kookzones verschijnt gedurende enkele seconden 'L'. Het kinderslot is ingeschakeld.

Kinderslot uitschakelen

• Druk op de aan-/uittoets.

In de displays van de kookzones verschijnt gedurende enkele seconden 'L'.

- Druk, gedurende minimaal drie seconden, gelijktijdig op de toets voor de kookzone linksachter en de - toets.

In de displays van de kookzones verschijnt '0'. Het kinderslot is uitgeschakeld.

Tip!

Zet de kookplaat in de kinderslot modus voordat u de kookplaat reinigt. Hiermee voorkomt u dat de kookplaat per ongeluk inschakelt.

Restwarmte-indicatie

Na intensief gebruik van een kookzone kan de gebruikte zone nog enkele minuten warm blijven. Zolang de kookzone heet is, blijft er een 'H' in de display knipperen.

□ H H □ □ H H □

Boost en Power Boost

• De kookzone's zijn voorzien van een 'boost' functie. Met de 'boost' functie kookt u gedurende maximaal 1,5 uur op het hoogste vermogen. Na het verstrijken van de maximale boosttijd schakelt de kookzone automatisch uit.
• De kookzone linksvoor, met het 'P' symbool, is voorzien van een 'Power Boost' functie. Met deze functie kookt u gedurende een korte tijd - maximaal 5 minuten - met extra groot vermogen. De kookzone schakelt na die tijd automatisch terug naar stand 9.

(Power) Boost inschakelen

1. Plaats een pan op het midden van een kookzone.
2. Druk op de toets van de gewenste kookzone.
   ▶De '0' bij de geselecteerde kookzone licht helder op.
3. Selecteer met de - en + toetsen vermogensstand 9.
4. Wanneer u direct de – toets selecteert, schakelt de kookzone in op vermogensstand 9.
5. Druk direct hierna op de + toets.
   Stand 'P' verschijnt in de display van de kookzone.

(Power) Boost functie uitschakelen

De boost functie is ingeschakeld, in de display is stand 'P' zichtbaar.

1. Druk op de toets van de ingeschakelde kookzone.

2. Druk direct hierna op de - toets.

De 'P' verdwijnt uit de display en de kookzone schakelt terug naar vermogensstand 9.

Kooktimer/wekker

• Voor elke kookzone kan een kooktimer worden ingesteld. De kookplaat beschikt ook over een wekker. Zowel de kooktimer als de wekker kunnen op maximaal 99 minuten worden ingesteld.
• De wekker werkt op dezelfde manier als de kooktimer, maar is niet aan een kookzone gekoppeld. Als de wekker is ingesteld, blijft hij ook aftellen nadat de kookplaat werd uitgeschakeld. De wekker kan alleen worden uitgeschakeld wanneer de kookplaat is ingeschakeld.

Kooktimer instellen

1. Selecteer de gewenste kookzone en stel het vermogen in.
2. Druk tegelijkertijd op de - en + toets.
   De timerinstelling wordt weergegeven in de bovenste twee displays (H). De onderste twee displays zijn uitgeschakeld.
3. De timerinstelling is gedurende 10 seconden zichtbaar; hierna wordt het ingestelde vermogen weergegeven.

Selecteer de gewenste functie:

1. Kooktimer — de timer is gekoppeld aan een kookzone. Nadat de ingestelde tijd is verstreken schakelt de kookzone automatisch uit.
2. Wekker — de wekker geeft nadat de ingestelde tijd is verstreken alleen een geluidssignaal.

- De wekker werkt op dezelfde manier als de kooktimer, maar is niet aan een kookzone gekoppeld. Als de wekker is ingesteld, blijft hij ook lopen nadat de kookplaat werd uitgeschakeld. De wekker kan alleen worden uitgeschakeld wanneer de kookplaat is ingeschakeld.

Kooktimer inschakelen, activeren en uitschakelen

1. Druk tegelijkertijd op de - en + toets).

2. Wanneer u voorafgaand hieraan al een kookzone hebt ingeschakeld, licht de bijbehorende display feller op. De kooktimer die u nu instelt geldt voor deze kookzone. De decimale punt naast de vermogensinstelling betekent dat de timer voor deze zone is geactiveerd.

3. De wekker kan ook worden geactiveerd zonder dat er een kookzone is geselecteerd. Twee knipperende decimale punten geven aan dat de wekker aftelt.
4. Stel de kooktijd in met de - of + toets. (Wanneer u op ‘-’ drukt staat de tijd ingesteld op 30 minuten. Indien u de toets ingedrukt houdt loopt de tijd in toenemend tempo op.)
5. De tijd kan worden ingesteld op een waarde tussen 01 en 99 minuten. De kooktimer kan voor iedere kookzone worden ingesteld.
6. Controleer de resterende tijd door de betreffende kookzone te selecteren tegelijkertijd op de - en + toets te drukken. Pas de kooktijd aan met de - of + toets.
7. Nadat de ingestelde tijd is afgelopen knippert '00' in de display, alsmede de decimale punt van de timer. U hoort bovendien een zich herhalend, kort geluidssignaal. Schakel de timer en het geluidssignaal uit door op een willekeurige toets te drukken. Indien u dit niet doet, schakelt het geluidssignaal na 3 minuten automatisch uit.

Kookstanden

Het onderstaande overzicht is uitsluitend bedoeld als leidraad, omdat de instelwaarde afhankelijk is van de hoeveelheid en samenstelling van het gerecht en de pan.

Gebruik 'boost' en stand 9 voor:

• snel aan de kook brengen;
• slinken van bladgroenten;
  • verhitten van olie en vet;
• onder druk brengen van een snelkookpan.

Gebruik stand 8 voor:

• aanbraden van vlees;
• bakken van vis;
• bakken van omeletten;
• bakken van gekookte aardappelen;
• frituren.

Gebruik stand 7 voor:

• bakken van dikke pannenkoeken;
• bakken van dik, gepaneerd vlees;
• uitbakken van spek of bacon;
• bakken van rauwe aardappelen;
• bakken van wentelteefjes;
• bakken van gepaneerde vis.

Gebruik stand 6 en 5 voor:

• doorkoken;
• ontdooien van harde groenten;
• bakken en garen van dun vlees.

Gebruik stand 1 t/m 4 voor:

• trekken van bouillon;
• bereiden van stoofvlees;
• smoren van groenten;
• smelten van chocolade;
• smelten van kaas.

Reinigen

Tip

- Schakel, voordat u met schoonmaken begint, eerst het kinderslot in.

Dagelijkse reiniging

• Hoewel overgekookt voedsel niet kan inbranden verdient het aanbeveling de kookplaat direct na gebruik schoon te maken.
• Voor de dagelijkse reiniging kunt u het beste een mild reinigingsmiddel en een vochtige doek gebruiken.
• Nadrogen met keukenpapier of een droge doek.

Hardnekkige vlekken

• Ook hardnekkige vlekken zijn met een mild reinigingsmiddel, bijvoorbeeld afwasmiddel, te verwijderen.
• Verwijder waterkringen en kalkresten met schoonmaakazijn.
• Metaalsporen (ontstaan door schuiven van pannen) zijn vaak lastig te verwijderen. Hiervoor zijn speciale middelen verkrijgbaar.
• Verwijder overgekookte voedselresten met een glasschraper. Ook gesmolten kunststof en suiker kunt u verwijderen met een glasschraper.

Nooit gebruiken

• Gebruik nooit schuurmiddelen. Deze veroorzaken krasjes waarin zich kalk en vuil ophopen.
• Gebruik ook nooit scherpe voorwerpen, zoals staalwol en schuursponsjes.

STORINGEN

Algemeen

Indien u een barstje of scheurtje (hoe klein ook) op de glasplaat ziet, schakel dan de kookplaat onmiddellijk uit, neem direct de stekker van de kookplaat uit het stopcontact, verbreek de (automatische) zekering(en) in de meterkast of zet de schakelaar in de meterkast op nul bij een vaste aansluiting. Neem vervolgens contact op met de servicedienst.

Storingstabel

Wanneer u twijfelt over de goede werking van uw toestel betekent dit niet automatisch dat er een defect is. Controleer in elk geval de volgende punten in onderstaande tabel of kijk voor meer informatie op de website ‘www.pelgrimservice.nl’.

Symtoom Mogelijke oorzaak	Oplossing
De ventilatie blijft nog enkele minuten doorwerken nadat de kookplaat is uitgeschakeld.	Afkoeling van de kookplaat. Normale werking.
De kookplaat geeft bij de eerste kookbeurten een lichte geur af.	Opwarmen nieuw toestel. Dit is normaal en verdwijnt na enkele keren koken.Ventileer de keuken.
U hoort een licht tikkend geluid op uw kookplaat.	Ook bij lage kookstanden kan een zacht tikkend geluid optreden.	Normale werking.
De kookpannen maken lawaai tijdens het koken.	Dit wordt veroorzaakt door de doorstroming van de energie van de kookplaat naar de kookpan.	Bij een hoge kookstand is dit normaal bij bepaalde pannen. Dit is niet schadelijk voor de pannen of de kookplaat.
Nadat u een kookzone heeft ingeschakeld blijft de display knipperen. Er verschijnt een pan detectie symbool (U) in het display.	De gebruikte kookpan is niet geschikt voor koken op inductie of heeft een diameter kleiner dan 12 cm.	Gebruik een goede pan.
Een kookzone stopt plotseling met de werking en er klinkt een signaal.	De ingestelde timertijd is voorbij.	Schakel het signaal uit door op een willekeurige toets te drukken.
De kookplaat werkt niet en er verschijnt niets op de display.	Geen stroomtoevoer door defecte voeding of foutieve aansluiting.	Controleer de zekering of de elektrische schakelaar (bij een toestel zonder stekker).
Bij het inschakelen van de kookplaat slaat de zekering van de installatie door.	Verkeerde aansluiting van de kookplaat.	Controleer de elektrische aansluiting.
Symtoom Mogelijke oorzaak Oplossing
Foutcode ER03. Het bedieningspaneel isvervuilld of er ligt water op.		Bedieningspaneel schoon-maken.
Foutcode E3. Verkeerde pan gebruikt. Gebruik een geschikte panvoor inductiekoken.
Foutcode E2. Toestel oververhit	Het toestel laten afkoelen	en opnieuw beginnen met koken.
Foutcode E6. Spanning te hoog	en/of niet goed aangesloten.	Laat uw aansluiting wijzigen.
Bij gebruik van alle 4 kookzones op een hoog vermogen slaat de zekering in de installatie door.	Toestel is op 1 fase/16 A aangesloten en niet software matig ingesteld op “Lo”	Stel het toestel in op “Lo” (vermogensbegrenzer). Raadpleeg het installatievoorschrift.
Zone(s) werken niet of worden niet voldoende heet	Toestel is op 1 fase/16A aangesloten en insteld op “Lo”.	De ingebouwde vermogensbegrenzer van het toestel begrenst het maximaal tegelijk te gebruiken vermogen. Raadpleeg het installatievoorschrift.
Overige foutcodes. Generator defect. Neem contact op met de servicedienst.

Dit toestel voldoet aan alle relevante CE richtlijnen.

Kookplaattype IK2064F / IK2084F
Inductie x
Aansluiting 220/240-50/60Hz
Maximaal vermogen kookzones en diameters
Linksvoor 2000 W / ∅ 16 cm
Linksachter 1400 W / ∅ 16 cm
Rechtsachter 2300 W / ∅ 20 cm
Rechtsvoor 1400 W / ∅ 16 cm
Aansluitwaarde
L1 3400 W
L2 3700 W
Totale aansluitwaarde 7100 W

Toestel gebruiken op 1 fase

Als de huisinstallatie niet is uitgevoerd met 32 ampere zekeringen kan het totale opgenomen vermogen van het toestel worden beperkt (vermogensbegrenzer) zodat het stroomverbruikt niet boven de 16 A komt. Indien de vermogensbegrenzer is ingeschakeld kunnen niet alle zones op vol vermogen worden gebruikt. Indien het maximaal opgenomen vermogen is bereikt geeft het toestel een pieptoon en gaat het ingestelde vermogen in het display knipperen.

Instellen:

1. Druk binnen 2 minuten nadat het toestel op de spanning is aangesloten op alle 4 kookzone selectietoetsen tegelijk. Hou deze minimaal 3 seconden ingeduwt. ▶In het display verschijnt 'Hi'.
2. Druk op de ‘-’ of ‘+’ toets en selecteer ‘Lo’ in het display.
3. Druk opnieuw op alle 4 kookzone selectietoetsen en hou deze minimaal 3 seconden ingeduwt.

Cooking zone or cooking areaKookzone of kookgebiedKochzone oder KochflächeZone ou aire de cuisson	16.0 cm		20.0 cm 18.0 cm
Energy consumption per cooking zone or area calculated per kg ( EC_electric cooking )Energieverbruik per kookzone of -gebied, berekend per kg ( EC_elektrisch koken )Energieverbrauch je Kochzone oder -fläche je kg ( EC_elektrisch kochen )Consommation d’énergie par zone ou aire de cuisson calculée par kg ( EC_cuisson électrique )	201.0Wh/kg	188.0Wh/kg	177.6Wh/kg

Model identificationIdentificatie van het modelModellkennungIdentification du modèle	IK2064FIK2084F
Type of hobType kookplaatArt der KochmuldeType de plaque	Induction hobInductiekookplaatInduktions KochmuldePlaque de cuisson induction
Number of cooking zones and/or areasAantal kookzones en/of -gebiedenAnzahl der Kochzonen und/oder KochflächenNombre de zones et/ou aires de cuisson	4
Heating technologyVerwarmingstechnologieHeiztechnikTechnologie de chauffage	Induction cooking zones/cooking areasInductie-kookzones en -kookgebiedenInduktionskochzonen und -KochflächenZones et aires de cuisson par induction
Energy consumption for the hob calculated per kg ( EC_electric hob )Energieverbruik van de kookplaat, berekend per kg ( EC_elektrische kookplaat )Energieverbrauch der Kochmulde je kg ( EC_Elektrische Kochmulde )Consommation d’énergie de la plaque de cuisson, calculée par kg ( EC_plaque électrique )	191.9WH/kg

Afvoeren toestel en verpakking

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).

Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Let op! Werp een gebarsten keramische glasplaat niet in de glasbak maar lever deze in bij de milieustraat van de gemeente.

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.

TABLE OF CONTENTS

Description
