GEBRUIKSAANWIJZING JD69SF50 Junker

GEBRUKSAANWIJZING 40

Productinformationie 40

Gebruik volgens de voorschriften 40

Belangrijkeveiligheidsvoorschriften 41

Gebruiksmogelijkheden 43

Apparaat bedienen 44

Reinigen en onderhoden 44

Wat te doeen bij storingen? 46

Servicedienst 46

INSTALLATIEVOORSCHRIFT 47

Belangrijkeveiligheidsvoorschriften 47

Algemene aanwijzingen 49

Installatie 50

GEBRUIKSAANWIJZING

De contactgegevens voor alle landen vindt u in de bijgaande klantenservicemap.

Gebruik volgens de voorschriften

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kutu uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te Geven aan een volgende eigenaar. Deveiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmentur is verantwoordelijk voor een goede werkinq op deplaats van opstelling.

Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is Niet voor buitengebruik bestemd. Zorg ervoor dat het toestel alsijd onder toezicht worden gebruikt. De fabrikant is Niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening.

Dit apparatus is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau.

Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis oferving hebben, wanner zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust�n van de risico's die het gebruik van het apparaat met zich meebrengt.

Kinderen mogen Niet met het apparaat spelen.Reiniging en onderhoud mogen Niet worden uitgevoerd door kinderen, tenzij ze 15aar of ouder zich en onder toezicht staan.

Zorg ervoor dat kinderen diejonger+zijn dan 8aaruitdebuurtblijvenvanhetapparaat of de aansluitkabel.

Controleer het apparaat na het uitpakken. Niet aansluien in geval van transportschade.

Dit apparaat is nicht bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Belangrijke veiligheidsvoorschriften

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen,
wonneer de luchtafvoerplaatsvindt in een
ruimte met een vuurbron die gebruikmaakt
van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestockt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht ontrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom algijd voor voldoende ventilatie.
Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door nicht afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doeen voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuing alleen met recirculatie worden gebruikt, is een onbeperkt gebruik möglichk.

Risico van brand!

• De vetafzettingen in het vetfilter kuren ontbranden. Vetfilter regelmatig reinigen. Apparaat nooit zonder vetfilter gebruiken.
• De vetafzettingen in het vetfilter+kunnen ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installereren wonneer er een afgesloten, Niet verwijderbare afterscherming aanwezig is. Er mogen geen vomken wegspringen.
  Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken.
• Wonneer er gas-kookzones inseschakeld zich aanoor geen kookgerei op staat, wordt er tijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wonneer er kookgerei op staat.
  Bij geleiktijdig gebruik van meertere gaskookzones ontwikkelt zich een grote warmte. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Twee gaskookplaten nooit langer dan 15 minuten geleiktijdig op de hoogste vlam gebruiken. Een grote brander met meer dan 5kW (wok) komt overeen met het vermogen van twee gasbranders.

Risico van verbranding!

• Tijdens het gebruik worden de toegankelijkke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt�n.
• Het apparaat wordt heetijdens de bereiding. Laat het voor de reiniging afkoelen.

Risico van letsel!

• Bepaalde onderdelen in het toestel hunnen scherpe randen hebben. Veiligheidshandschoenen dragen.
  Op het apparaat geplaatste voorwerpen konnen vallen. Plaats geen voorwerpen op het apparaat.
• Hetlicht vanLED-lampen iszeer fel en kan de ogen beschadigen (risicogroep1). Niet langer dan 100 secondendirect in de ingeschakeldeLED-lampen kijken.

Kans op een elektrische schok!

• Een defect toestel kan een schokveroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in demeterkast uitschakelen. Contact opnemen met de klantenservice.
• Ondeskundige reparations zijn gevaarlijk. Reparations en de verranging van beschadigde aansluitleidingenogens uitsluitend worden uitgevoerd door technici die zich geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.
• Binnendringend vocht kan een schok veroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.
• Binnendringend vocht kan een schokveroorzaken. Het toestel alleen met eenvochtige doek schoonmaken.VoR het reinigen de netstekker uit het stopcontacthalen of de zekering in de meterkastuitschakelen.

Oorzaken van schade

Attentie!

Risico van beschadiging door corrosie. Schakel het apparaat wanner u kockt alkjd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie.

Defecte lampen altiijd onmiddellijk verrangen, om overbelasting van de andere lampen te voorkomen.

Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doeck.

Beschadiging van het oppervlak door een fouitieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal.

Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.

Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaatlicht hellend installeren (1^ verloop).

Gevaar van beschadiging door een verkeerde behandeling van designelementen. Niet aan designelementen trekken. Geen voorwerpen op designelementenplaatsen of hieraan ophangen.

Attentie!

Beschadiging van het oppervlak doordat de beschemfolie nicht verwijderd is. Voor het eerste gebruik de beschemfolie verwijderen van alle apparaatonderdelen.

Milieubescherming

Uw neue apparaat is bijzonder energia-efficien. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer kunt besparen op energia en het apparaat op de juiste manier afvoert.

Energie bespare

Zorg tijdens het koken voor voldoende toevoer van lucht, zodat de afzuigkap efficien't werkt en weinig geluid geeft.
- Pas de ventilatiestand aan de intensiteit van de kookdamp aan. Gebruik de intensiefstand alleen wanner dit nodig is. Een lagere ventilatiestand betekent minder energieverbruik.
Kies bij intensieve kookdampen opijd een hogere ventilatiestand. Wanner er in de keuken al kookdamp is ontstaan, dient de afzuigkap langer te worden ingezet.
Hoeft de afzuigkap Niet meer te worden gebruikt, schakel hem dan uit.
Schakel de verlichting uit wanner deze Niet langer nodig is.
- Filters dienen binnen de aangegeven periodes te worden gereinigd of verrangen, om de efectiviteit van de ventilatie te verhogen en het risico van brand gegen te gaan.
Kookdeksel plaatsen om kookdampen en condens te verminderen.

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijk manier af.

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlij geegt het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Gebruiksmogelijkheden

Gebruik met afvoerlusth

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensysteme aan de buitenlucht afgevoerd.

Aanwijzing: De afvoerlucht mag Niet worden afgevoerd via een in gebruik zijnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen.

Komt de afvoerlucht terecht in een rook- of gasafvoer die nicht in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen.
Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Gebruik met circulatielucht

De aangezogen lucht worden door de vetfilters en een actief koolfilter gereinigd en weer teruggeleid maar de keuken.

Aanwijzing: Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in de prospectus of kunt u navragen bij uw specialzaak. Het daartoe benodigde toebehoren is verkrijgbaar bij de specialzaak, de klantenservice of in de online-shop.

Apparaat bedienen

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichd dat er kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.

Als uw apparaat over Home Connect beschikt,+zijn bijkomende functiesuitsluitend in deHomeConnectappbeschikbaar.

Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weeuit. Zo worden de keukendamp het efectiefst verwijderd.

Bedieningspaneel

1

2

3

P

Symbool Toelichting

① Ventilator Aan/Ui

1-3 Ventilatiestanden

P Intensiefstand

杂 LichtAan/Uit

Ventilator installen

Inschakelen

Op symbol ① tippen.

De ventilator start in ventilatorstand 2.

Ventilatorstand instellen

Op symbol 1, 2 of 3 tippen om een andere ventilatorstand in te stellen.

Uitschakelen

Op symbol ① tippen.

Intensief-stand

Bij sterke geur- en dampvorming kut u de intensief-standing gebruiken.

Inschakelen

Op symbol P tippen.

Aanwijzing: Na ca. zes minuten schakelt de afzuigkap zichstandig terug maar ventilatiestand 3.

Uitschakelen

Op symbol P tippen om de intensiefstand te beeindigen.

Verlichting

U kunt de verlichting onafhankelijk van de ventilator in- en uitschakelen.

Op symbol lippen.

Reinigen en onderhouden

Verbrandingsgevaar!

Het apparaat worden het tijdens de bereiding. Laat het voor de reingiring afkoelen.

Gevaar van een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Vór het reinigen de netstekker uit het stopcontact halen of dezekering in de meterkast uitschakelen.
■ Binnendringend vocht kan een schok veroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.

Risico van letsell!

Bepaalde onderdelen in het toestel{kunnen scherpe randen hebben. Veiligheidshandschoenen dragen.

Attentie!

Beschadiging van het oppervlak doordat de beschemfolie nicht verwijderd is. Voor het eerste gebruik de beschemfolie verwijdenen van alle apparaatonderdelen.

Schoonmaakmiddelen

Houd u aan de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik

• geen scherpe of schurende reinigingsmiddelen, bijv. schuurpoeder of schuurmiddel,
• geen sterk alcoholhoudende reinigingsmiddelen,
• geen harde schuur-of schoonmaaksponsjes,
• geen hagedrukreinigers of stoomreinigers,
• geen kalkoplossende schoonmaakmiddelen,
• geen agressieve universele schoonmaakmiddelen,
• geen ovenspray.

Aanwijzing: Nieuwe vaatdoekjes voor gebruik grondiguitwassen.

Aanwijzng: Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.

Gebied Schoonmaakmiddelen

Roestvrij staal Warm	zeepsop:
	Met een schoonmaakdoekje reinigen en met een zachte doek nadrogen.
	Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting.
	Bij de serviceddienst of in specialzakenঀen speciale onderhoudsmiddelen voor roestvrij staal verkrijgbaar.Het schoon-maakmiddel heel dun opbrengen met een zachte doek.
Gelakte oppervlakken	Warm zeepsop:
	Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadrogen.
	Geen reinigingsmiddel voor roestvrij staal gebruiken.
Aluminium en kunststof	Warm zeepsop:
	Met een zachte doek schoonmaken.
Glas Glasreiniger:	Met een zachte doek schoonmaken.
	Geen schraper gebruiken.
Bedieningselementen	Warm zeepsop:
	Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadrogen.
	Gevaar van een elektrische schok door-dat er zicht kan binnendringen.
	Risico van beschadiging van de elektronica doordat er zicht kan binnendringen. Bedieningselementen nooit reinigen met een natte doek.
	Geen reinigingsmiddel voor roestvrij staal gebruiken.

Metalen vetfilter demonteren

1. Vergrendeling openen en de metalen vetfilter omlaag klappen. Daar bij de metalen vetfilter met de andere hand ondersteunen.
2. Metalen vetfilter uit de houder nemen.

Aanwijzingen

Op de bodem van de metalen vetfilter kan zich vet verzamelen.
Metalen vetfilterrecht houden,om te voorkomen dat er vet vanaf druipt.

Metalen vetfilter reinigen

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichk dat er kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.

Risico van brand!

De vetafzettingen in het vetfilter hunnen ontbranden. Vetfilter regelmatig reinigen. Apparaat nooit zonder vetfilter gebruiken.

Aanwijzingen

• Gebruik geen agressieve, zour- of looghoudende reinigingsmiddelen.
  Wij adviseren om de vetfilters een keer in de twee maanden te reinigen.
  Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doeck.
  U kunt de metalen vetfilters met de hand schoonmaken of in de vaatwasmachine.

Met de hand:

Aanwijzing. Bij hardnekig vuil kut u een special vetoplosmiddel gebruiken. Dit kan worden besteld via de online-shop.

Laat de metalen vetfilters weken in warm zeepsop.
- Gebruik voor het reinigen een borstel en spel of daarna de filters goed UIT.
Laat de metalen vetfilters afdruipen op een goed absorberende een ondergrond.

In de afwasmachine:

Aanwijzing. Bij reiniging in de afwasmachine konnen lichte verkleuringen optreden. Verkleuringen hebben geen invloed op de werking van de metalen vetfilters.

• Gebruik een gangbaar vaatwasmiddel.
• Sterk verzadigde metalen vetfilters er nicht samen met serviesgoed in doen.
• Plaats de metalen vetfilters los in de vaatwasmachine. De metalen vetfilters Niet inklommen.
  Bij de temperatuurinstelling maximaal 70^ kiezen.

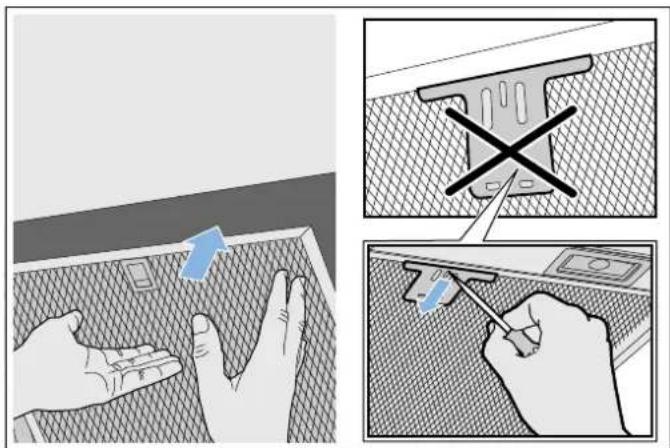

Metalen vetfilter monteren

Risico van letsell!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligheidshandschoenen dragen.

Aanwijzing: Alle toegankelijke behuizingsonderdelen schoonmaken.

1. Metalen vetfilter inbrngen en vergrendelen. Daar bij dient u de metalen vetfilter met de andere hand te ondersteunen.
   Aanwijzing: Let op de juiste positie van de metalen vetfilter.
2. Als de metalen vetfilter Niet correct is ingebracht, de vergrendeling openen en de metalen vetfilter correct inbrengen.

Wat te doen bij storingen?

Vaak sunt u storingen gemakkelijk zich verhelpen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice.

Kans op een elektrische schok!

Ondeskundige reparations zijn gevaarlijk. Reparations en de verwanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zich geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

Storingstabel

Storing Mogelijk oor-zaak		Oplossing
Apparaat werkt Niet	De stekker is Niet in het stopcontact gesto-ken	De stekker in het stopcontact steken
	Stroomonder-breking	Controler of andere keu-kenapparaten functionen-ren
	Zekering defect	Controler in de meterkastof de zekering voor hettoestel in orde is
De verlichting functioneert Niet.	De LED-lampenijken defect.	Neem contact op met de serviceddienst.
De toetsverlich-ing fungio- neert Niet.	De besturing-seenheid isdefect.	Neem contact op met de serviceddienst.

LED-lampen

Defecte LED-lampen mogen alleen worden verwangen door de fabrikant, zich klantenservice of een erkend vakman (elektromonteur).

Risico van letsel!

Hetlicht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1).Niet langer dan 100 secondendirect in de ingeschakelde LED-lampen kijken.

Servicedienst

Geef aan de klantenservice alsijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van diest+kennen. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren).

Om Niet te lang te hoeven zoeken wanner u de klantenservice nodig heeft, kurz u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.

E-nr. FD-nr.

Servicedienst

Let erop dat het bezoek van een technicus van de servicdienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt.

De contactgegevens voor alle landen vindt u in de bijgaande klantenservicemap.

Toebehoren

(niet in de leveringsomvang inbegrepen)

Aanwijzing: Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Er+kunnen speciale toebehoren worden vermeld die Niet van toepassing zichoor uw apparaat.

Aanwijzing: Neem het installmentievoorschrift voor de toebehoren inucht.

Accessoires - smal 260 mm Bestelnummer

Starterset voor gebruik met circulatielucht JZ5101X5

Accessoires - breed 345 mm Bestelnummer

Starterset voor gebruik met circulatielucht JZ5102X5

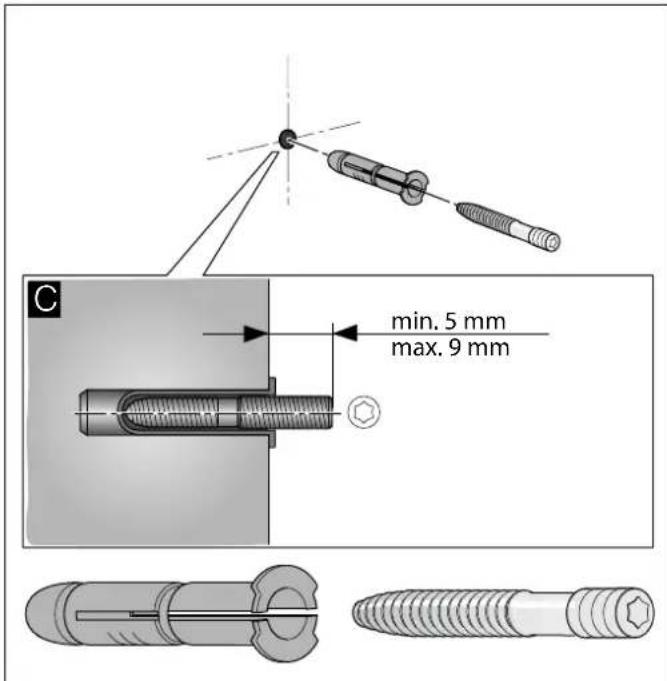

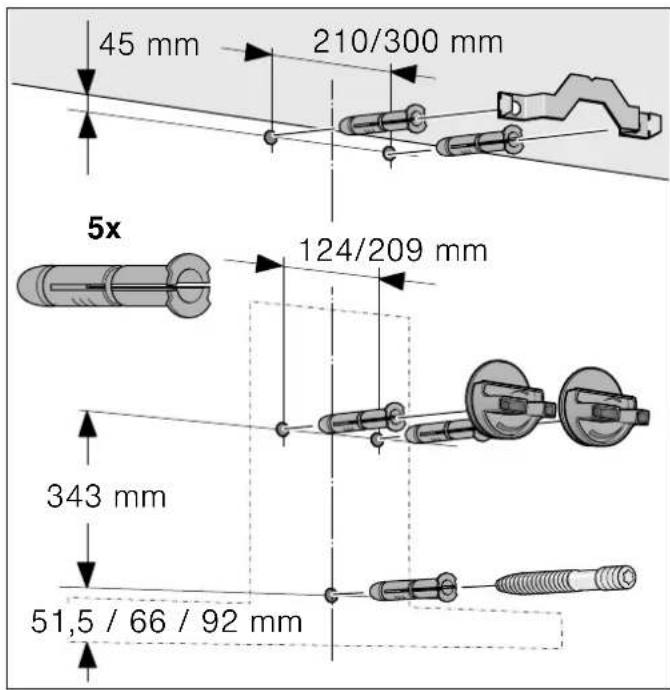

INSTALLATIEVOORSCHRIFT

Dit apparatus wordt aan de wand vastgemaakt.
Meegeleverde sjabloon voor de positie van de schroeven inRCTn.
Voor aanvullende speciale toebehoren (bijv. voor gebruik met circulatielucht) dient men de hierbij geleverde installmentehandleiding in acht te nemen.
- De oppervlakken van het apparatusaat zijn gevoelig. Voorkom beschadiging tijdens de installmentie.

Belangrijke veiligheidsvoorschriften

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geeven aan een volgende eigenaar.

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

De verilgheit is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenter is verantwoordelijk voor een goede werkig op deplaats van opstelling.

De oppervlakken van het apparatusaat zich gevoelig. Voorkom beschadigingijdens de installmentie.

De breedte van de afzuigkap moet minstens overeenkomen met de breedte van het kooktoestel.

Bij de installmentie要去en de actuèle geldige bouwvoorschriften en de voorschriften van deplaatselijke stroom- en gasleverancier in acht worden genomen.

Risico van brand!

• De vetafzettingen in het vetfilter kuren ontbranden. Om warmteophoping te voorkomen dienen de voorgeschreven veilige afstanden te worden aangehouden. Houd u aan de aanwijzingen voor uw kookapparaat. Wanner gas- en elektrische kookapparaten samen worden gebruikt, geldt de grootste aangegeven afstand.
• De vetafzettingen in het vetfilter kuren ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wonneer er een afgesloten, nicht verwijdberbare afterscherming aanwezig is. Er mogen geen vonden wegspringen.

Ten aanzien van de afvoerlucht dienen de overheids- en wettelijk voorschriften (zoals lokale bouwerordeningen) in ache te worden genomen.

Levensgevaar!

Teruggezogen verbrandingsgassen können leiden tot vergiftiging. De afvoerlucht mag nicht worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stockplaatsen. Moet de afvoerlucht maar een rook- of afvoergasschoorsteen worden geleid die Niet in gebruik is, dan dient hiervoor toestemming te worden verzregen van een vakbekwame schoorsteenveger.

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoer plaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestoekt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom alsijd voor voldoende ventilatie.
- Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door nicht afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doeen voor passende maatregelen op het gebied van de luchttoevoer. Indien de afzuiging alleen met recirculatie worden gebruikt, is een onbeperkt gebruik可想而知.

Levensgevaar!

Terugezogen verbrandingsgassen können leiden tot vergiftig. Bij de installmentie van een ventilatie met een afvoergebonden vuurbron要去 stroomtoevoer van de kap voorzien worden van een geschikte veiligheidsschakeling.

Risico van letsel!

• Bepaalde onderdelen in het toestel hunnen scherpe randen hebben. Veiligheidshandschoenen dragen.
  Is het toestel Niet maar behoren bevestigd, dan kan het�ak beneden vallen. Alle bevestigingschroeven moeten vast en veilig worden gemonteerd.
• Het toestel is zwaar. Er zijn twee Personen nodig om het apparaat te bewegen. Alleen geschikte hulpmiddelen gebruiken.
  Wijzigingen aan de elektrische of mechanische opbouw zijn gevaarlijk en kuren leiden tot functiestoringen. Geen wijzigingen aan de elektrische of mechanische opbouw aanbrengen.

Gevaar van een elektrische schok!

• Bepaalde onderdelen in het toestel hunnen scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel Niet knikken of afklemmen bij de installmentie.
• Het apparaat要去 elk gewenst moment van de stroom kannen worden afgesloten. Het apparaat mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geinstalleerd.

De netstekker van de netaansluitkabel moet na de inbouw van het apparaat vrij toegankelijk zijn. Is dit Niet möglichk, dan moet in de vast geplaatste elektrische installmentie een alpolige scheidingsinrichting volgens de voorwaarden van de overspanningscategoriè III en volgens de opbouwvoorschriften worden ingebouwd.

De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (Fl-schakelaar) in de stroomkring maar het apparaat te installereren.

Kans op een elektrische schok!

Ondeskundige reparations zijn gevaarlijk.
Reparations en de verranging van beschadigde aansluitleidingen mogenuitsuitend worden uitgevoerd door technici dieলiguidere doordie klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Algemene aanwijzingen

Gebruik met afvoerlucht

Levensgevaar!

Terugbezogen verbrandingsgassen können leiden tot vergiftiging. De afvoerlucht mag nicht worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen. Moet de afvoerlucht maar een rook- of afvoergasschoorsteen worden geleid die Niet in gebruik is, dan dient hiervoortoestemming te worden verkreten van een vakbekwame schoorsteenveger.

Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Luchtafvoer

Aanwijzing: Voor klachten die te wijten zich aan de bebuizing staat de fabrikant van het apparaat Niet garant.

U verwrijkdt de beste werking van het apparaat door het op een korte,rechtelijkige afvoerbuis met een zo groot maybe diameter aan te sluiten.
Bij gebruik van lange, ruwe afvoerbuizen, veel bochten of buisdiameterskleiner dan 150~mm wordt het optimale luchtafvoervermogen Niet bereikt en is het ventilatiegeluid harder.
- De buizen of de slangen die voor de luchtafvoer worden gezruikt, dienen van een nicht brandhaar materiaal te zich.

Ronde buizen

Wij adviseren een binnendiameter van 150~mm in elk geval van minstens 120~mm .

Vlakke buizen

De binnendiameter moet overeenkomen met de diameter van de Ronde buizen.

0 150 mm ca. 177 cm²

0 120 mm ca. 113 cm²

Vlakke buizen mogen geen scherpe ombuigingen hebben.
Gebruik bij een afwijkende buisdiameter een aufdicht strip.

Wand controlleren

• De wand要去vlak en loodrecht zijn en voldoende draagvermogen hebben.
• De diepte van de boorgaten moet overeenkomen met de lengte van de schroeven. De pluggen要去en goed vastzitten.
• De bijgevoegde schroeven en pluggen zijn geschikt voor massieve muren. Voor andere constructies (bijv. gipsplaat, poreus beton, poroton-stenen)要去en bevestigingsmiddelen worden gebruikt die waarvoor geschikt়.
  Het max. gewicht van de afzuiigkap bedraagt 40 kg.

Elektrische aansluiting

! Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel Niet knikken of afklemmen bij de installmentie.

De benodigde aansluitgegevens staan op het typeplaatje in de binnenruimte van het apparaat, daartoe het metalen vetfilter demonteren.

Lengte van de aansluitleiding: ca. 1,30 m

Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG.

Gevaar voor een elektrische schok!

Het apparaat要去 elk gewenst moment van de stroom hunnen worden afgesloten. Het apparaat mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geinstalleerd.

De netstekker van de netaansluitkabel要去 na de inbouw van het apparaat vrij toegankelijk+zijn. Is dit Niet maybe, dan要去 in de vast geplaatste elektrische installmente een alpolige scheidingsnichting volgens de voorwaarden van de overspanningscategorie I en volgens de opbouwvoorschriften worden ingebouwd.

De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (Fl-schakelaar) in de stroomkring maar het apparaat te installereren.

Installatie

Installatie voorbereiden

Attentie!

Zorg ervoor dat zich in het gebied van de openingsen geen stroom-, gas- of waterleidingen bevinden.

1. Vanaf de boven- tot de onderkant van de afzuigkap een loodrechte middellijn op de muur tekenen.
2. Met behulp van de meegeleverde sjabloon posities voor de schroeven en de omtrek van het bevestigingsgebied aftekenen.
3. Vij gaten (Ø 8 mm) van 80 mm diep boren voor de bevestigingen en de pluggen geheel in de gaten duwen.

Installatie

1. De bevestigingshoek voor de schoorsteenafschemming vastschroeven. A

1. Ophangingen voor de afzuiigkap handvast aandraaien. Schroeven Niet vastdraaien!

1. Draadtap inschroeven tot deze nog 5-9 mm UIT de wand steekt. C

Apparaat ophangen en uitlijnen

1. Beschermfolie eerst van de achterkant van het apparaat trekken en na de montage volledig verwijderen.
2. Het apparatusat zo ophangen dat het stevig vastzit in de ophangingen.
3. Het apparaat horizontaal uitlijnen door aan de ophangingen te draaien. Zo nodig kan het apparaat maar links of maar rechts worden verschoven.

1. Schroeven voor de ophanging vast aandraaien. Hierbij de ophangingen vasthouden.
2. Gekartelde moer vast aandraaien. 6

Buisverbindingen bevestigen

Aanwijzing: Bij gebruik van een aluminiumbuis moet het aansluitgedeelte eerst worden gladgemaakt.

Luchtafvoerbuis 150 mm (aanbevolen diameter)

Luchtafvoerbuisrechtstreeks op het luchtafvoeraansluitstuk bevestigen en afdachten.

Luchtafvoerbuis 120 mm

1. Verloopstuk rechtstreeks op het luchtafvoeraansluitstuk bevestigen.
2. Luchtafvoerbuis bevestigen aan het verloopstuk.
3. Beide verbindingspunten goed afdichten.

Schoorsteenafschemming monteren

Risico van letsell!

Bepaalde onderdelen in het toestel{kunnen scherpe randen hebben. Veiligheidshandschoenen dragen.

1. Schoorsteenafschemstukken losmakers. Daartoe het plakband verwijderen
2. De beschemfolie van beiden schoorsteenafschemstukken trekken.
3. Schoorsteenafschemstukken in elkaar schuiven.

Aanwijzingen

• Om krassen te vermijden papier over de randen van het buitenste schoorsteenafschemmistuk leggen.

• De sleuven van het binnenste schoorsteenafschemstuk wijzen maar beneden.

• Schoorsteenafschemstukken op het apparatusaatplaatsen.

• Binnenste schoorsteenafschemstuk waar boven schuiven en links en rechts aan de bevestigingshoek vastmaken. A
• Schoorsteenafschemstuk omlaag drukken tot het vastklikt. B
• Schoorsteenafschemstuk met twee schroeven bevestigen op de bevestigingshoek.

9001361008

BSH Hausgeräte GmbH

Carl-Wery-StraBe 34

81739Munchen

GERMANY

(980615)
