GEBRUIKSAANWIJZING ARXC35BV1B DAIKIN

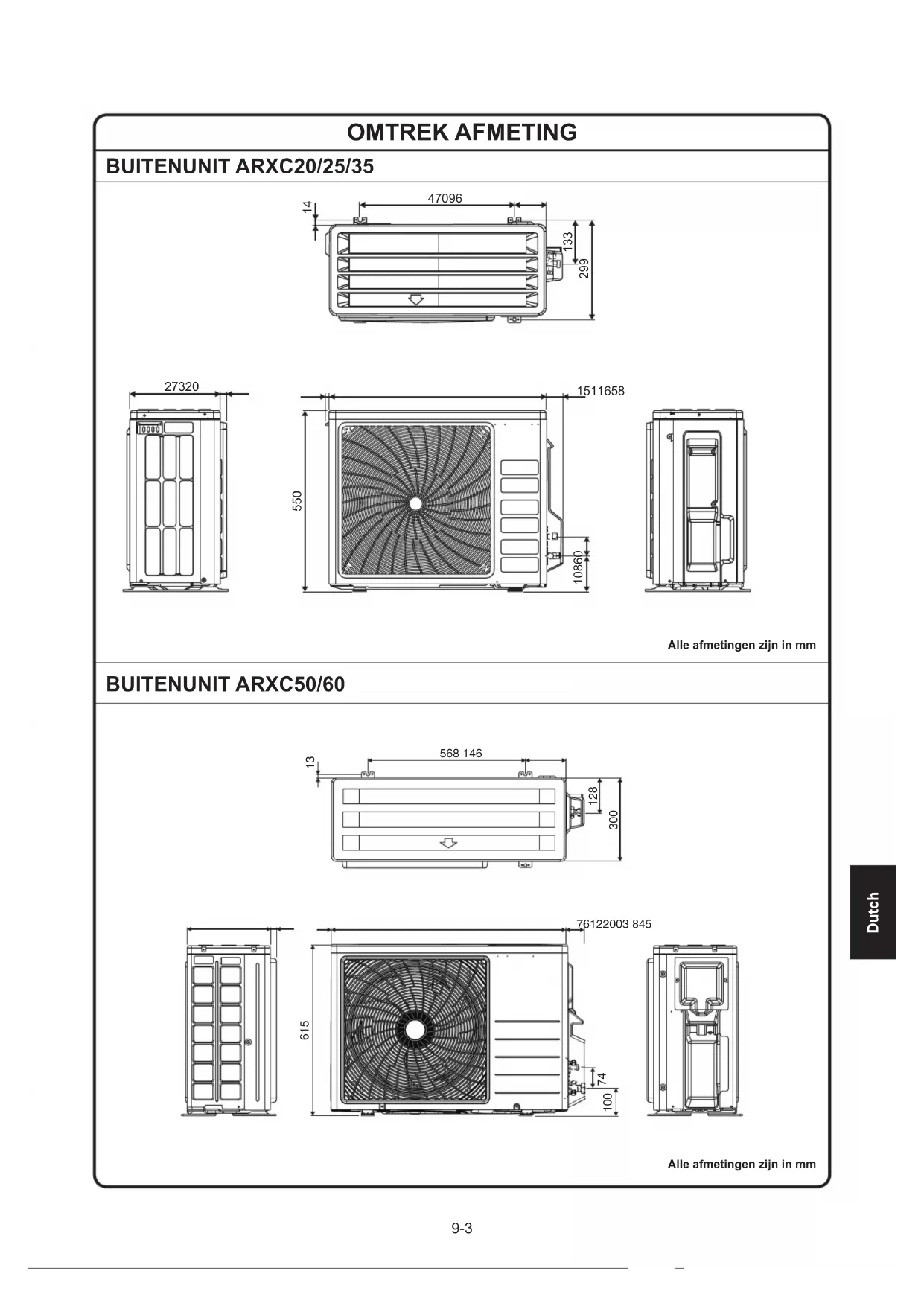

MODELNAAM PLAAT ONDERKANT ONDERKANT ACHTERKANT ACHTERKANT Alle afmetingen zijn in mm Alle afmetingen zijn in mm9-3 Dutch OMTREK AFMETING BUITENUNIT ARXC20/25/35

Alle afmetingen zijn in mm BUITENUNIT ARXC50/60

Alle afmetingen zijn in mm9-4 OMTREK AFMETING BUITENUNIT ARXC71

Alle afmetingen zijn in mm9-5 Dutch VEILIGHEIDSMAATREGELEN Lees de voorzorgsmaatregelen in deze handleiding zorgvuldig voordat u de unit bedient.Dit apparaat is gevuld met R32.

• De maatregelen hierin beschreven zijn geclassificeerd als WAARSCHUWING en VOORZICHTIG. Ze bevatten beide belangrijke informatie met betrekking tot veiligheid. Zorg ervoor dat u kennis neemt van alle voorzorgsmaatregelen.• Betekenis van WAARSCHUWING en VOORZICHTIG kennisgevingen. WAARSCHUWING Het niet juist opvolgen van deze instructies kan resulteren in lichamelijk letsel of de dood. VOORZICHTIG Het niet juist inlezen in deze instructies kan leiden tot schade aan bezittingen of lichamelijk letsel, wat afhankelijk van de omstandigheden ernstig kan zijn.• De veiligheidsmarkeringen getoond in deze handleiding hebben de volgende betekenissen:Zorg ervoor dat u deze instructies opvolgt.Sluit altijd aan op een geaarde verbinding.Probeer nooit dingen uit.
• Start na het voltooien van de installatie een proefwerking om te controleren op fouten en leg aan de klant uit hoe hij of zij de airconditioner moet bedienen en onderhouden met behulp van de bedieningshandleiding. WAARSCHUWING
• Vraag uw dealer of gekwalificeerde persoon om installatiewerk uit te voeren. Probeer de airconditioner niet zelf te installeren. Onjuiste installatie kan resulteren in waterlekkage, elektrische schokken of brand.

• Dit apparaat is bedoeld om te worden gebruikt door een expert of opgeleide gebruikers in winkels, in de lichtindustrie en op boerderijen, of voor commercieel gebruik door leken.
• Dit apparaat is niet bedoeld om te worden gebruikt door personen, inclusief kinderen, met verminderde fysieke, motorische of mentale capaciteiten, of met en gebrek aan ervaring en kennis, tenzij ze onder supervisie staan of instructies hebben gekregen met betrekking tot gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.• Kinderen moeten onder supervisie staan om er zeker van te zijn dat ze niet met het apparaat spelen.• Installeer de airconditioner volgens de instructies in deze handleiding.Onvoltooide installatie kan waterlekkage, elektrische schokken of brand veroorzaken.• Gebruik alleen de gespecificeerde accessoires en onderdelen voor installatiewerk. Het niet gebruiken van de gespecificeerde onderdelen kan erin resulteren dat de unit storing geeft, water lekt of dat er elektrische schokken of brand ontstaat.• Installeer de airconditioner op een fundering die sterk genoeg is om het gewicht van de unit te dragen.Een fundering die niet sterk genoeg is kan erin resulteren dat de apparatuur valt en letsel veroorzaakt.• Elektrisch werk moet worden uitgevoerd in overeenstemming met relevante lokale en nationale wetgeving en met de instructies in deze installatiehandleiding. Zorg ervoor dat u een aparte stroomtoevoer gebruikt. Onvoldoende stroomcapaciteit en onkundig vakmanschap kan resulteren in elektrische schokken of brand.• Zorg ervoor dat u een aparte stroomtoevoer gebruikt. Gebruik nooit een stroomcircuit dat wordt gedeeld met een ander apparaat.• Gebruik een kabel met een geschikte lengte. Gebruik geen afgetakte kabels of een verlengingskabel, omdat dit oververhitting, elektrische schokken of brand kan veroorzaken.

• Zorg ervoor dat alle kabels stevig zijn, de gespecificeerde kabels worden gebruikt en er geen spanning staat op de aansluitingen of kabels.Onjuiste verbindingen of bevestiging van kabels kan resulteren in abnormale verhitting of brand.

INSTALLATIEHANDLEIDING9-6 WAARSCHUWING

• Bij het bekabelen van de stroomtoevoer en verbinden van de kabel tussen de binnen- en buitenunits, moet u de kabels zo plaatsen zodat de deksel van de controlebox veilig kan vast worden gemaakt. Onjuiste plaatsing van de deksel van de controlebox kan resulteren in elektrische schokken, brand of oververhitting van aansluitingen.

• Zorg er na het verbinden van de geschakelde en voedingskabels voor dat u de kabels zodanig vormt zodat er geen onnodige druk op de elektrische deksels of panelen ontstaat. Installeer de deksels over de kabels. Onvolledige dekselinstallatie kan resulteren in oververhitting van de aansluiting, elektrische schokken of brand.

• Zorg er tijdens het installeren of verplaatsen van de airconditioner voor dat u het koelcircuit ontlucht zodat het vrij is van lucht en dat u enkel het gespecificeerde koelmiddel gebruikt(R32). De aanwezigheid van lucht of andere vreemde zaken in het koelcircuit kan zorgen voor abnormale drukstijging, wat kan resulteren in schade aan apparatuur en zelfs letsel.

• De installatiehoogte vanaf de vloer moet meer dan 2,7m zijn.

• Wanneer koelmiddelgas lekt tijdens de installatie moet u de ruimte onmiddellijk ventileren Giftig gas kan worden geproduceerd wanneer het koelmiddel in contact komt met brand.

• Controleer op lekkage van koelmiddelgas na het voltooien van de installatie. Giftig gas kan ontstaan wanneer het koelmiddel lekt in de ruimte en in contact op met een vuurbron, zoals een ventilatorkachel, oven of fornuis.

• Stop de compressor tijdens het afpompen voor het verwijderen van de koelmiddelleidingen. Wanneer de compressor nog steeds loopt en de stopklep open is tijdens het afpompen, wordt er lucht ingezogen wanneer de koelmiddelleidingen worden verwijderd, waardoor er een abnormale druk in de koelcyclus ontstaat, wat kan resulteren in schade aan de apparatuur en zelfs letsel.

• Maak tijdens installatie de koelmiddelleiding stevig vast voordat u de compressor in werking stelt. Wanneer de koelmiddelleidingen niet vast zitten en de stopklep open is wanneer de compressor loopt, wordt lucht ingezogen waardoor abnormale druk in de koelcyclus ontstaat, wat kan resulteren in schade aan apparatuur en zelfs letsel.

• Zorg ervoor dat u de airconditioner aard. Aard de unit niet aan een nutsleiding, bliksemafleider of telefoonaarde. Imperfecte aarding kan resulteren in elektrische schokken.

• Zorg ervoor dat u een aardlekkagestop installeert. Het niet installeren van een aardlekkagestop kan resulteren in elektrische schokken of vuur.

• Elektrische kabels mogen geen contact hebben met d waterleiding of bewegende onderdelen van de ventilatormotoren.

• Bevestig dat de unit is uitgeschakeld voordat u de unit installeert of onderhoud uitvoert.

• Schakel de stroom vanaf de hoofdstroomtovoer uit voordat u onderhoud uitvoert aan de airconditioner unit.

• Trek NIET aan de stekker wanneer de stroom AAN staat. Dit kan ernstige elektrische schokken veroorzaken wat kan resulteren in brandgevaar.

• Houd de binnen- en buitenunits, stroomkabel en transmissiebekabeling ten minste 1m van tv’s en radio’s, om vervorming en storing te voorkomen. Afhankelijk van de type en bron van de elektrisch golven, kan er zelfs storing ontstaan in het geluid bij een afstand van meer dan 1m.

• Gebruik geen middelen om het ondooiproces te versnellen (indien van toepassing) of om te reinigen, anders dan hetgeen is aanbevolen door de fabrikant.

• Het apparaat moet worden bewaard in een ruimt zonder voortdurend werkende ontstekingsbronnen (bijvoorbeeld: open vuur, bediening van een gasapparaat of een elektrische verwarming).

• Doorboor of verbrandt niet.

• Wees u ervan bewust dat koelmiddelen geen geur mogen bevatten.

• Het apparaat moet worden geïnstalleerd, bediend en bewaard in een ruimte met een vloergebied dat groter is dan Xm2 (raadpleeg sectie "Speciale voorzorgsmaatregelen voor het omgaan met de R32 unit"). In het geval dat het niet voldoet aan het minimum vloeroppervlak, is het vereist om te installeren in een goed geventileerde ruimte.

• OPMERKING: De fabrikant kan andere geschikte voorbeelden geven of extra informatie verstrekken over de koelmiddelgeur.9-7 Dutch VOORZICHTIG

• Installeer de airconditioner niet op plekken waar gevaar bestaat op lekkage van ontvlambare gassen. In het geval van een gaslekkage kan de ophoping van gas dichtbij de airconditioner brand veroorzaken.
• Installeer tijdens het volgen van de instructies van deze handleiding een afvoerpijp voor een goede afvoer en isolatiebuizen om condensatie te voorkomen. Onjuiste afvoer kan een waterlekkage veroorzaken en schade toebrengen aan eigendommen.
• Draai de moer aan overeenkomstig de gespecificeerde methode zoals met een torsiesleutel. Wanneer de moer te strak zit kan deze na lang gebruik scheuren waardoor er koelmiddel lekt.
• Overlaad de unit niet. Deze unit is vooraf opgeladen in de fabriek. Overladen kan zorgen voor overstroom of schade aan de compressor.
• Zorg ervoor dat de paneel van de unit gesloten is na onderhoud of installatie Onbevestigde panelen zorgen ervoor dat de unit lawaai maakt.
• Scherpe randen en spoeloppervlakken zijn mogelijke plekken die letsel kunnen veroorzaken. Vermijd het in contact komen met deze plekken.
• Voor het uitzetten van de stroomtoevoer moet u de AAN-/UIT schakelaar van de afstandsbediening naar de "UIT" positie schakelen om ongewenst uitschakelen van de unit te voorkomen. Wanneer dit niet wordt gedaan, zullen de ventilatoren van de unit automatisch starten met draaien wanneer de stroom weer wordt ingeschakeld, wat gevaar kan opleveren voor onderhoudspersoneel of de gebruiker.
• Zorg ervoor dat u voorkomt dat de buitenunit wordt gebruikt als schuilplaats voor kleine dieren. Kleine dieren die in contact komen met elektrische onderdelen kunnen storing, rook of brand veroorzaken. Instrueer de klant om het gebied rond de unit schoon te houden.
• De temperatuur van het koelcircuit zal hoog zijn, houd de unitkabels weg van koperen pijpen die niet thermisch geïsoleerd zijn.

• Enkel gekwalificeerd personeel kan omgaan met koelmiddel, dit bijvullen, wegzuigen en verwijderen. OPMERKING Verwijderingsvereisten Uw airconditioner product is gemarkeerd met dit symbool. Dit betekent dat elektrische en elektronische producten niet mogen worden gemengd met ongesorteerd huishoudelijk afval. Probeer het systeem niet zelf te demonteren: het demonteren van het airconditioner systeem, behandeling van het koelmiddel, de olie en andere delen moet worden uitgevoerd door een gekwalificeerde installateur in overeenstemming met relevante lokale en nationale wetgeving. Airconditioners moeten worden behandeld in een speciale behandelingsfaciliteit voor hergebruik, recycling en herstel. Door te verzekeren dat dit product juist wordt weggegooid, draagt u bij aan het voorkomen van potentiële negatieve consequenties voor het milieu en de gezondheid van de mens. Neem contact op met de installateur of lokale autoriteit voor meer informatie. Batterijen moeten uit de afstandsbediening worden verwijderd en apart worden weggegooid overeenkomstig de relevante lokale en nationale wetgeving.9-8 BELANGRIJK Belangrijke informatie met betrekking tot gebruikt koelmiddel Dit product bevat gefluoreerde broeikasgassen. Laat de gassen niet vrij in de atmosfeer. Koelmiddeltype: R32 GWP (1) waarde: 675 (1) GWP = Global Warming Potential 1 Vul in met onuitwisbare inkt, A de koelmiddelvulling in de fabriek van het product. B de extra hoeveelheid koelmiddel gevuld in het veld en A + B de totale koelmiddelvulling op het koelmiddel vullabel geleverd met het product. Het ingevulde label moet worden nageleefd in de nabijheid van de productvulpoort (bijv. aan de binnenkant van de onderhoudsklep). Contains fluorinated greenhouse gases

GWP: 675 R32 a Fabriek koelmiddelvulling: zie unit naamplaat b Extra koelmiddel vullinghoeveelheid c Totale koelmiddelvulling d Broeikasgas uitstoot van de totale koelmiddelvulling uitgedrukt als tonnen CO

-equivalent e GWP = Global warming potential OPMERKING In Europa wordt de totale broeikasgas uitstoot van de totale koelmiddelvulling in het systeem (uitgedrukt als tonnen CO

-equivalent) gebruikt om de onderhoudsintervallen vast te stellen. Volg de van toepassing zijnde wetgeving. Formule om de broeikasgas uitstoot te berekenen: GWP-waarde van het koelmiddel x totale koelmiddelvulling [in kg]/1000 2 Bevestig het label aan de binnenkant van de buitenunit. Er is hiervoor een vast plek op de kabel diagramlabel. Bevat gefluoreerde broeikasgassen9-9 Dutch ACCESSOIRES

Bevestigingsschroeven voor afstandsbedieninghouder M3 × 16L

Titaniumapatiet fotokalystische luchtzuiveringsfilter

Installatiehandleiding

Gebruikershandleiding

*Enkel voor warmtepompmodellen

HET KIEZEN VAN EEN INSTALLATIEPLEK

• Verkrijg goedkeuring van de gebruiker voor het kiezen van de installatieplek. Binnenunit De binnenunit moet op een plek worden geïnstalleerd waar:

• Er is voldaan aan de beperkingen voor installatie die zijn opgegeven in de installatietekening van de binnenunit.

• Zowel de luchtinlaat als -uitlaat hebben vrij baan.

• De unit bevindt zich niet in direct zonlicht.

• De unit niet in de buurt is van bronnen van warmte of stoom.

• Er geen bron van machine-oliedamp in de buurt is (dit kan de levensduur van de unit verkorten).

• Koel lucht wordt gecirculeerd door de ruimte.

• De unit zich niet in de buurt bevindt van fluorescerende lampen met elektrische ontsteking (type omvormer of snelstart). Deze kunnen het bereik van de afstandsbediening verkorten.

• De unit ten minste op 1 meter afstand is van een televisie of radio (unit kan storing veroorzaken in beeld of geluid).

• Installeer op de aanbevolen hoogte (meer dan 2,7m).

• Installeer de units niet in of dichtbij en doorgang.

• Bedien geen verwarmingsapparatuur te dicht in de buurt van de airconditioner uit of in ruimtes waar minerale olie, oliedamp of oliestoom bestaat, dit kan ervoor zorgen dat kunststof onderdelen smelten of vervormen vanwege buitensporig hitte of een chemische reactie.

• Wanneer de unit wordt gebruikt in de keuken, zorg er dan voor dat er geen bloem in de unit wordt gezogen.

• Deze unit is niet geschikt voor gebruik in fabrieken waar olie, damp of ijzerpoeder voorkomt of waar de voltage hevig fluctueert.

• Installeer de units niet in gebieden zoals een warmwaterbron of olieraffinagefabriek waar sulfide gas bestaat.

• Zorg ervoor dat de kabelkleur van de buitenunits en de aansluitmarkeringen hetzelfde zijn als die van de binnenunits.

WASRUIMTE. Gebruik geen samengevoegde en gedraaide kabels voor de stroomtoevoer. De apparatuur is niet bedoeld voor gebruik in een mogelijk explosieve atmosfeer. Draadloze afstandsbediening

• Stel de afstandsbediening niet bloot aan direct zonlicht (dit zal het ontvangen van signalen van de binnenunit hinderen).

• Schakel alle fluorescerende lampen in de ruimte aan, indien van toepassing, en vind de plek waar de signalen van de afstandsbediening goed worden ontvangen door de binnenunit (binnen 7 meter).9-10 Buitenunit De buitenunit moet worden geplaatst op een plek waar:

• Er is voldaan aan de beperkingen voor installatie die zijn opgegeven in de installatietekening van de buitenunit.

• Waterafvoer geen problemen veroorzaakt.

• Zowel de luchtinlaat als -uitlaat vrij baan hebben.

• De unit zich in een vrije luchtbaan bevindt, maar niet direct wordt blootgesteld aan regen, harde wind of direct zonlicht.

• Er geen angst is voor ontvlambare gaslekkage.

• De unit niet direct wordt blootgesteld aan zout, sulfide gassen of machine-oliedamp (dit kan de levensduur van de buitenunit verkorten).

• Werkingsgeluid of hete (koude) luchtstroom geen problemen veroorzaakt voor buren.

• De unit zich op ten minste 3 meter afstand bevindt van televisie- of radioantennes.

• Condensatie die van de stopklep druppelt geen schade kan veroorzaken tijdens werking. VOORZICHTIG Wanneer u de airconditioner in een lage buitentemperatuur gebruikt, dient u de hieronder beschreven instructies te volgen.

• Om blootstelling aan wind te voorkomen, moet u de buitenunit installeren met de zuigkant naar de muur.

• Installeer de buitenunit nooit op een plek waar de zuigkant kan worden blootgesteld aan directe wind.

• Om blootstelling aan wind te voorkomen wordt er aangeraden om een keerplaat te installeren aan de luchtafvoerzijde van de buitenunit.

• Maak een grote luifel.

• Maak een voetstuk. Installeer de unit hoog genoeg vanaf de grond om insneeuwen te voorkomen In gebieden waar zware sneeuwval voorkomt moet u een installatieplek kiezen waar de sneeuw geen invloed heeft op de unit.

• Wanneer er een grote kans is dat er sneeuw op de buitenunit komt, maak er dan een beschermkap aan vast.

• In gebieden met hoge luchtvochtigheid of zware sneeuwval wordt het aanbevolen om een afvoerbakverwarming te installeren om ijsvorming vanaf de onderkant te voorkomen. VOORZICHTIG Installeer de unit niet op een hoogte hoger dan 2000m voor zowel binnen als buiten.9-11 Dutch

BINNEN-/BUITENUNIT INSTALLATIETEKENINGEN

500mm from wall Het servicedeksel is verwijderbaar Openingsmethode

schroeven van het servicedeksel

2) Trek het servicedeksel

diagonaal naar de beneden in de richting van de pijl.

3) Trek naar beneden.

55mm of meer vanaf het plafond Maak het buisgat dicht met plamuur. De flare-verbinding moet buiten worden geïnstalleerd Snijd de thermische isolatiebuis op een geschikte lengte en omwikkel met tape, waardoor u ervoor zorgt dat er geen opening wordt achtergelaten in de snijlijn van de isolatiebuis. Omwikkel de isolatiebuis van onder tot boven met de afwerkingstape Koelmiddelleidingen moeten worden beschermd tegen fysieke schade. Installeer een kunststof bedekking of equivalent. VOORZICHTIG Stel de buislengte van 3m tot 30m Laat ruimte over voor buizen en elektrisch onderhoud. Gebruik voetbouten wanneer er gevaar bestaat dat de unit valt. Laat 300mm aan werkruimte vrij onder het plafondoppervlak. Luchtfilters Voorpaneel LuchtfiltersFilterframe Tab Titaniumapatiet geurfilterTitaniumapatiet geurfilter (2) Schroeven (M4 x 12L) 50mm of meer vanaf muren (aan beide kanten) Het verwijderen van het kleppendeksel.

• Verwijder de schroeven van het kleppendeksel.

• Schuif het deksel naar beneden om deze te verwijderen. Het vastmaken van het kleppendeksel.

• Breng het bovenste deel van het kleppendeksel in de buitenunit om te installeren.

• Draai de schroeven aan. Kleppendeksel Servicedeksel 500mm vanaf muren ARXC20/25/35 ARXC50/60/71 Max. toegestane buislengte 20m 30m Min. toegestane buislengte** 3m Max. toegestane buishoogte 15m 20m Extra koelmiddel vereist voor koelmiddelleidingen die langer zijn dan 7,5m* 17g/m Gasleiding 3/8 inch (9,52mm) 1/2 inch (12,7mm) Vloeistofleiding 1/4 inch (6,4mm)

Zorg ervoor dat u de juist hoeveelheid extra koelmiddel toevoegt. Dit niet doen kan resulteren in verminderde prestatie. ** De aanbevolen kortste leidinglengte is 10 ft (3m) om lawaai en vibratie van de buitenunit te voorkomen. (Mechanisch lawaai en vibratie kan optreden afhankelijk van hoe de unit is geïnstalleerd en de omgeving waarin het wordt gebruikt.)9-12 BINNENINSTALLATIE RICHTLIJN

• De montageplaat moet worden geïnstalleerd op een muur die het gewicht van de binnenunit kan dragen.

1) Maak de montageplaat tijdelijk vast aan de muur, zorg ervoor dat het paneel volledig waterpas is en markeer de

boorgaten op de muur.

2) Maak de montageplaat aan de muur vast met schroeven.

Aanbevolen montageplaat retentieplekken en afmetingen Montageplaat bevestigingsschroefDe montageplaat moet worden geïnstalleerd op een muur die het gewicht van de binnenunit kan dragen. Montageplaat BINNENUNIT ATXC20/25/35/50

Ø 65 Ø 65 Aanbevolen montageplaat retentieplekken (7 plekken in totaal)Plaats een waterpas op deze tabs.Gebruik een meetlint zoals getoond.Plaats het einde van het meetlint op Gat door de muur Ø 65mmPositie afvoerslangUnit: mmAlle afmetingen zijn in mm BINNENUNIT ATXC60/71

Ø 65 Aanbevolen montageplaat retentieplekken (7 plekken in totaal)Plaats een waterpas op deze tabs.Gebruik een meetlint zoals getoond.Plaats het einde van het meetlint op Gat door de muur Ø 65mmPositie afvoerslangUnit: mmAlle afmetingen zijn in mm9-13 Dutch

• Voor muren met een metalen frame of metalen plank moet u een muurgeïntegreerde buis en muurbedekking installeren in het gat om mogelijke verwarming, elektrische schokken of brand te voorkomen.

• Zorg ervoor dat u de openingen rondom de leidingen dicht maakt met afdichtmateriaal om waterlekkage te voorkomen.

1) Boor een gat van 65mm in de muur zodat het een helling

naar buiten toe heeft.

2) Breng een muurbuis in het gat.

3) Breng een muurbedekking in de muurbuis.

4) Na het voltooien van het leidingwerk, bekabeling en

afvoerpijpen voor het koelmiddel, maak het gat dicht met plamuur. Muurgeïntegreerde buis (ter plaatse voorzien)Afdichten (plamuur) (ter plaatse voorzien)BinnenkantBuitenkantMuurgeïntegreerde buis (ter plaatse voorzien) Ø 65 Bedekking muurgat (ter plaatse voorzien

Buizen aan de rechterkant, rechterachterkant of rechtsonder.

1) Maak de afvoerslang vast aan de onderkant van de koelmiddelleidingen

met klevende vinyltape.

2) Wikkel de koelmiddelleidingen en afvoerslang samen met

3) Stop de afvoerslang en koelmiddelleidingen in het muurgat, plaats

de binnenunit vervolgens op de -montageplaathaken door de markeringen aan de bovenkant van de binnenunit te gebruiken als richtlijn.

4) Open het voorpaneel en open daarna het servicedeksel.

(Raadpleeg installatietips.)

5) Plaats de inter-unit kabel van de buitenunit door de

doorvoeropening van het muurgat en daarna door de achterkant van de binnenunit. Trek de samen door de voorkant. Buig de uiteinden van de kabels van de kabelbinder omhoog om gemakkelijker te kunnen werken. (Wanneer de inter-unit uiteinden eerst moeten worden gestript, bindt de kabeluiteinden dan samen met tape.)

6) Druk op de onderkant van het frame van de binnenunit met beide

handen om op de -montageplaathaken te bevestigen. Zorg ervoor dat de kabeluiteinden de rand van de binnenunit niet raakt. Leidingen rechtsachter Montageplaat MontageplaatHang hier de haak van de binnenunit.Inter-unit kabelKabelgeleiderTijdens het van tevoren strippen van de uiteinden van de inter-unit kabel, bundel de kabeluiteinden samen met -isolatietape.Leidingen aan de rechterkantLeidingen rechtsonderBindt de koelmiddelleiding en afvoerslang samen met -isolatietape.Verwijder hier de leidingpoortafdekking voor leidingen rechtsonderVerwijder hier de leidingpoortafdekking voor leidingen aan de rechterkant9-14 Leidingen linkerkant, linksachter of linksonder. Het vervangen van de aftapplug en afvoerslang

1) Draai om de kabelclip los te maken van de haak

rechts en de afvoerslang te verwijderen.

2) Verwijder de aftapplug aan de linkerkant en maak

deze vast aan de rechterkant.

3) Breng de afvoerslang in en draai vast door de

kabelclip naar de haak te draaien. Het vergeten van het vastdraaien kan waterlekkages veroorzaken. Afvoerslang vastmaakpositie De afvoerslang bevindt zich aan de achterkant van de unit. KabelclipLinkerkantRechterkantVoorzijde van de unitVastmaken aan de linkerkantVastmaken aan de rechterkant (fabrieksstandaard)AfvoerslangAfvoerslangKabelclip

1) Maak de afvoerslang vast aan de onderkant van de

koelmiddelleidingen met klevende vinyltape.

2) Zorg ervoor dat u de afvoerslang vastmaakt aan de

afvoerpoort in plaats van een aftapplug.

4) Stop de afvoerslang en koelmiddelleidingen in het muurgat,

plaats de binnenunit vervolgens op de montageplaathaken door de markeringen aan de bovenkant van de binnenunit te gebruiken als richtlijn.

5) Trek de inter-unit bekabeling in.

6) Sluit de inter-unit leidingen aan.

7) Omwikkel de koelmiddelleidingen en afvoerslang samen met

-isolatietape zoals in de rechterfiguur.

8) Wees extra voorzichtig hierbij zodat de verbindingskabels niet

beschadigd raken door de binnenunit, druk aan de onderkant van de binnenunit met beide handen totdat deze stevig vastzit door de montageplaathaken. Maak de binnenunit vast aan de montageplaat met de schroeven (M4 × 12L) . Muurgeïntegreerde leidingen. Volg de gegeven instructies op Leidingen linkerkant, linksachter of linksonder

1) Breng de afvoerslang tot deze diepte in zodat deze niet uit

de afvoerleiding wordt getrokken. Afvoerslang Maak dit gat dicht met plamuur of afdichtmiddel. Bindt samen met plastic tape. Montageplaat Wikkel isolatietape rond het gebogen deel van de koelmiddelleiding. Overlap ten minste de helft van de breedte van tape bij elke bocht. Breng geen smeerolie (koelmiddel machine-olie) aan tijdens het inbrengen. Dit wel aanbrengen veroorzaakt verslechtering en afvoerlekkage van de plug. Leidingen aan de linkerkant Verwijder de leidingpoortafdekking hier voor leidingen aan de linkerkant. Verwijder de leidingpoortafdekking hier voor leidingen linksonder. Leidingen linksachter Leidingen linksonder ● Het plaatsen van een aftapplug Breng een inbussleutel in (4mm) Geen gat Afvoerslang Afvoerslang Buitenmuur 50mm of meer Vinyl chloride afvoerleiding (VP-30) Binnenmuur Breng een afvoerslang in tot deze diepte zodat deze niet uit de afvoerleiding wordt getrokken. Koelmiddelleidingen M4 × 12L (2 punt) Montageplaat Onderkant frame9-15 Dutch De binnenunit moet worden geïnstalleerd op een manier zodat kortsluiting van de koele afgevoerde lucht met de warme retourlucht wordt voorkomen. Volg de installatie-afstand op zoals getoond in de figuur. Plaats de binnenunit niet op een plek waar er direct zonlicht op kan schijnen. Deze locatie moet ook geschikt zijn voor leidingen en afvoer en een afstand hebben van deuren en ramen. Retourlucht Vereiste ruimte Min. 50 Min. 50 Min. 55 (Ruimte voor onderhoud) (Ruimte voor onderhoud) (Ruimte voor prestatie) Luchtstroom (binnen) Alle afmetingen zijn in mm Het bevestigen van de binnenunit Haak de klauwen van de frame- onderkant aan montageplaat

Het verwijderen van de binnenunit. Duw het gemarkeerde gebied omhoog (bij het onderste deel rooster voor) om de klauwen vrij te maken. Montageplaat Klauw Markering (achterkant) Onderkant frame Rooster voor

• Sluit de afvoerslang aan zoals hieronder beschreven. De afvoerslang moet naar beneden lopen. Er is geen val toegestaan. Stop het einde van de slang niet in water.

• Waterafvoer WaterlekkageWaterlekkageWaterlekkageWaterretentie Afvoer VerkeerdVerkeerdVerkeerdJuist Einde ondergedompeld in water

• Verwijder de luchtfilters en giet wat water in de afvoerpan om te controleren of het water moeiteloos stroomt.

• Wanneer de afvoerslang moet worden verlengd, haal dan in de winkel en verlengingsslang. Zorg ervoor dat u het binnenste deel van de verlengingsslang thermisch isoleert. Binnenunit afvoerslang φ16 Verlenging afvoerslang Warmte-isolatiebuis (ter plaatse voorzien)

• Bij het direct aansluiten van een rigid polyvinyl chloride leiding (nominale diameter 16mm) aan de afvoerslang die vastzit aan de binnenunit zoals met geïntegreerd leidingwerk, kunt u een in de winkel verkrijgbare afvoeraansluiting (nominale diameter 16mm) gebruiken als verbinding. φ16 Afvoerslang geleverd bij de binnenunit aansluiting (nominale diameter 16mm) polyvinyl leiding (diameter 16mm)9-16

BEKABELING BELANGRIJK: * De figuren getoond in de tabel zijn enkel voor informatieve doeleinden. Ze moeten worden gecontroleerd en geselecteerd om overeen te komen met de lokale/nationale regels en voorschriften. Dit is ook onderhevig aan de soort installatie en gebruikte geleiders. ** Het geschikte spanningsbereik moet worden gecontroleerd met de labelgegevens op de unit.

Binnenunit aansluitblokVerbindingskabelBuitenunit aansluitblokVoedingskabelZekering-/stroomonderbrekerHoofdschakelaarStroomtoevoer N/L2 L/L1 Er moet een ontkoppeling van alle polen in het voedingsnet zijn met een contactscheiding van ten minste 3mm.Model Binnen (ATXC) 20/25/35B 50/60/71BBuiten (ARXC) 20/25/35B 50/60/71BSpanningsbereik**220-240V/~/50Hz + Maat voedingskabel* Aantal geleiders

Aanbevolen zekering-/stroomonderbreker classificatie

• Alle kabels moeten stevig aangesloten zijn.

• Zorg ervoor dat de kabels de koelmiddelleiding, compressor of andere bewegende delen niet raken.

• De verbindingskabel tussen de binnenunit en de buitenunit moet moet worden vastgeklemd met behulp van de meegeleverde snoerverankering.

• Het netsnoer moet gelijk zijn aan H07RN-F, wat het minimale vereiste is.

• Zorg ervoor dat er geen externe druk wordt toegepast op de aansluitklemmen en -kabels.

• Zorg ervoor dat alle kleppen juist bevestigd zijn zodat er geen openingen zijn.

• Gebruik een ronde oogaansluiting voor het verbinden van kabels met het stroomtoevoer aansluitblok. Verbindt de kabels door het afstemmen aan in de indicatie op het aansluitblok. (Raadpleeg de kabeldiagram op de unit). Bevestig de isolatiehoesRonde oogaansluitingElektrische draad
• Gebruik de juiste schroevendraaier voor het vastschroeven van de terminal. Ongeschikte schroevendraaiers kunnen de schroefkop beschadigen.

• Te stevig vastschroeven kan de klemschroeven beschadigen.

• Sluit een kabel met een verschillend kaliber niet aan op dezelfde terminal.

• Houd de bekabeling geordend. Voorkom dat de kabels andere delen en de klemmenkastdeksel belemmeren. Sluit kabels van hetzelfde kaliber aan op beide kanten.Sluit kabels van hetzelfde kaliber niet aan op één kant.Verbindt geen kabels met verschillende kalibers.9-17 Dutch

• Wanneer er zich een muur of ander obstakel bevindt in het pad van de inlaat of uitlaat luchtstroom van de unit, volg dan de installatierichtlijnen hieronder.

• Voor elk van de onderstaande installatiepatronen moet de muurhoogte van de uitlaatzijde 1200mm of minder zijn.

1) Gebruik een afvoeraansluiting voor afvoeren.

2) Wanneer de afvoerpoort wordt bedekt door een montagebasis

of vloeroppervlak, plaats dan extra voetbasissen van ten minste 30mm (1-3/16") in hoogte onder de voet van de buitenunit.

3) In koude gebieden mag u geen afvoerslang gebruiken voor de

buitenunit. (Anders kan afvoerwater bevriezen, waardoor de verwarmingsprestaties verminderen.)

Muur aan één kant Wall facing one side Muur aan twee kanten Muur aan twee kanten Muur aan drie kanten Muur aan drie kanten Meer dan 50Meer dan 100Meer dan 50Meer dan 50Meer dan 50Meer dan 50Meer dan Meer dan Meer dan 100Meer dan 350Meer dan Meer dan 100Meer dan Meer dan Meer dan 150Meer dan 100Meer dan 300Meer dan 350ZijkantZijkantRechtsRechtsRechtsRechts1200 of dan1200 of dan ARXC20/25/35 ARXC50/60/71 Gat afvoerwaterOnderkant frameAfvoeraansluitingSlang (in de winkel verkrijgbaar, binnendia. 5/8"(16mm))

1) Snijd de buiseinde met een buizensnijder.

2) Verwijder oneffenheden met het snijoppervlak naar benen zodat de stukjes

niet in de buis komen.

3) Stop de moer op de buis.

5) Controleer of het affakkelen juist is gedaan.

AFFAKKELEN VAN DE BUISEINDE

(Snijd precies op de juiste hoeken.) Branden Stel precies op de positie die hieronder wordt getoond. Verwijder oneffenheden. Droog A9-18

• Gebruik geen minerale olie op het gebrande deel.• Voorkomt dat minerale in het systeem komt omdat dit de levensduur van de units verkort.• Gebruik geen buizen die zijn gebruikt voor eerdere installaties.• Gebruik enkel onderdelen die bij de unit zijn geleverd.• Installeer nooit een droger op deze R32 unit om de levensduur te garanderen.• Het droogmateriaal kan scheiden en het systeem beschadigen.• Onvoltooid branden kan lekkage van koelmiddelgas veroorzaken. WAARSCHUWING Gebruik geen verbindingen die al eerder zijn gebruikt. VOORZICHTIG

KOELMIDDELLEIDING 1) Gebruik de moer bevestigd op de hoofdunit. (Om het breken van de moer door veroudering te voorkomen.)2) Om gaslekkage te voorkomen mag u enkel koelmiddelolie aanbrengen op het binnenoppervlak van de brander. (Gebruik koelmiddelolie voor R32.)3) Gebruik momentsleutels bij het aandraaien van de moeren om schade aan de moeren en gaslekkage te voorkomen. VOORZICHTIG Lijn het midden van beide flares uit en draai de moeren 3 tot 4 keer aan met de hand. Draai ze vervolgens volledig aan met de momentsleutels.1. Voorzorgsmaatregelen bij het omgaan met leidingen1) Bescherm het open einde van de leiding tegen stof en vocht.2) All leidingbochten moeten zo geleidelijk mogelijk zijn.Gebruik een leidingbuiger voor het buigen.2. Selectie van koperen en warmtegeïsoleerde materialenBij het gebruiken van in de winkel verkrijgbare leidingen en onderdelen moet u rekening houden met het volgende:1) Isolatiemateriaal: Polyethyleen schuimWarmteoverdrachtsnelheid: 0,041 tot 0,052W/mK (0,035 tot 0,045kcal/(mh •°C)Koelmiddelgas leidingoppervlaktemperatuur wordt max. 110°C.Kies warmteïsolatiematerialen die tegen deze temperatuur kunnen.

2) Zorg ervoor dat u zowel de gas- als vloeistofleidingen isoleert en isolatie-afmetingen gebruikt zoals hieronder.

Gaszijde Vloeistofzijde Gasleiding thermische isolatieVloeistofleiding thermisch isolatieO.D. 12,7mm O.D. 6,4mm I.D. 14-16mm I.D. 8-10mmMinimale buigradius Dikte 10mm min.40mm of meer 30mm of meerDikte 0,8mm(C1220T-O)3) Gebruik aparte thermische isolatieleidingen voor gas en vloeistof koelmiddelleidingen.Ø Buis, D A (mm) Inch mm Imperial (vleugelmoer type)Rigid (koppelingstype)1/4" 6,40 1,3 0,73/8" 9,52 1,6 1,01/2" 12,70 1,9 1,35/8 15,882,2 1,73/4" 19,052,5 2,0Binnenoppervlak van de brander moet foutvrij zijnDe buiseinde moet gelijk gebrand zijn in een perfecte cirkel.Zorg ervoor dat de moer aansluit.Controleer[Breng olie aan]Breng koelmiddelolie aan op de binnenkant van de flareBreng geen koelmiddelolie aan op de buitenkant.Breng geen koelmiddelolie aan op de moer om aandraaien met buitensporige torsie te voorkomen. Moer [Draai aan]MomentsleutelMoersleutelLeidingsamenvoeging Moer Muur RegenZorg ervoor dat u een kap plaatst.Wanneer er geen flarekap beschikbaar is, bedek dan de flaremond met tape om vuil of water buiten te houden.Leidingmaat, mm (in) Torsie, Nm/(ft-lb)6,40 (1/4") 18 (13,3)9,52 (3/8") 42 (31,0)12,70 (1/2") 55 (40,6)15,88 (5/8") 65 (48,0)19,05 (3/4") 78 (57,6)Inter-unit kabelAfvoerslangVloeistofleiding isolatieGasleiding isolatieAfwerkingstapeGasleidingVloeistofleiding9-19 Dutch

• Wanneer het leidingwerk is voltooid is het noodzakelijk om de lucht te zuiveren en te controleren op gaslekkage.

1) Meng geen andere substanties dan de gespecificeerde koelmiddel (R32) in de koelmiddelcyclus.

2) Wanneer er gaslekkage van het koelmiddel optreed, ventileer de ruimte dan zo snel en zoveel mogelijk.

3) R32, evenals andere koelmiddelen, moet altijd worden teruggewonnen en mag nooit direct in de omgeving worden vrijgegeven. 4) Gebruik een vacuümpomp exclusief voor R32. Het gebruiken van dezelfde vacuümpomp voor verschillende koelmiddelen kan de vacuümpomp of unit beschadigen. WAARSCHUWING

• Wanneer u extra koelmiddel gebruikt, zuiver dan de lucht van de koelmiddelleidingen en binnenunit met een vacuümpomp en voeg dan het extra koelmiddel toe.

• Gebruik een inbussleutel (4mm) om de sluitklep te bedienen.

• Alle koelmiddelleiding verbindingen moeten worden aangedraaid met een momentsleutel op het gespecificeerde aandraaimoment. DrukmeterVentiel-doppenVloeistof-afsluiterGasafsluiterVacuümpomp servicepoortHoge drukklepLage drukklepVulslangenSamengestelde drukmeterManometer

1) Sluit de projectiezijde van de vulslang aan (afkomstig uit de manometer) op de gasafsluiter servicepoort.

2) Open de manometer lage drukklep (Lo) volledig en sluit de hoge drukklep (Hi) volledig.

(Hoge drukklep wordt hierna niet meer gebruikt).

Zet de vacuümpomp in werking en zorg ervoor dat de samengestelde drukmeter staat op - 0.1MPa ( - 760mmHg)*

4) Sluit de manometer lage drukklep (Lo) en stop de vacuümpomp. (Behoud deze status gedurende een paar

minuten om er zeker van te zijn dat de wijzer van de samengestelde drukmeter niet terugzwaait.)*

5) Verwijder de kleppen van de vloeistofafsluiter en gasafsluiter.

Draai de vloeistofafsluiter 90 graden tegen de klok in met een inbussleutel om de klep te openen. Sluit deze na 5 seconden en controleer op gaslekkage. Gebruik zeepsop, controleer op gaslekkage uit de flare van de binnenunit, de flare van de buitenunit en klepstangen. Veeg al het zeepsop weg nadat de controle is voltooid.

Maak de vulslang los van de gasafsluiter servicepoort en maak de vloeistofafsluiters en gasafsluiters volledig open. (Probeer de klepstang niet te draaien voorbij zijn stop).

Draai de ventieldoppen en servicepoortdoppen aan voor de vloeistof- en gasafsluiters met een momentsleutel op het gespecificeerde aandraaimoment. *1. Leidinglengte vs. Vacuümpomp werkingstijd Leidinglengte Tot 15 meter Meer dan 15 meterWerkingstijd Niet minder dan 10 min.Niet minder dan 15 min. *2. Wanneer de wijzer van de samengestelde drukmeter terugzwaait, kan het koelmiddel water bevatten of er kan een losse leidingverbinding zijn. Controleer alle leidingverbindingen en draai moeren zo nodig opnieuw aan, herhaal vervolgens stappen 2) tot 4).

AFPOMP WERKING Om het milieu te beschermen moet u ervoor zorgen dat u afpompt wanneer u de unit verplaatst of verwijdert1) Verwijder de kleppendeksels van de vloeistofafsluiter en gasafsluiter.2) Voer een geforceerde koeling uit.3) Sluit de vloeistofafsluiter na vijf tot tien minuten met een momentsleutel.4) Sluit de gasafsluiter na twee tot drie minuten en stop geforceerd koelen

MomentsleutelSluitenKleppendekselServicepoortGasafsluiterVloeistofafsluiter9-20

• Gebruik geen afgetakte kabels, verlengingskabels of starburst-verbindingen omdat dit oververhitting, elektrische schokken of brand kan veroorzaken.• Gebruik geen lokaal gekochte elektrische onderdelen in het product. (Tak de stroom voor de afvoerpomp, etc. niet af van het aansluitblok). Dit wel doen kan een elektrische schok of brand veroorzaken.• Zorg ervoor dat u een aardlekschakelaar gebruikt. (Eén die hogere harmonischen aan kan).(Deze unit gebruikt een omvormer. Daarom moet een aardlekschakelaar die een hogere harmonischen worden gebruikt om storing aan de aardlekschakelaar te voorkomen).• Gebruik een alpolig uitschakelingstype schakelaar met ten minste 3mm (1/8 inch) tussen de contactpuntgaten.• Zorg er tijdens het bekabelen voor dat u niet trekt aan de leiding.• Sluit de stroomkabel niet aan op de binnenunit. Dit wel doen kan een elektrische schok of brand veroorzaken.• Schakel de schakelaar niet in totdat al het werk is voltooid.1) Strip de isolatie van de kabel (20mm).2) Verbindt de inter-unit kabels tussen de binnen- en buitenunits zodat de terminalnummers overeenkomen. Draai de terminalschroeven stevig aan. Het wordt aanbevolen om een schroevendraaier met platte kop te gebruiken om de schroeven aan te draaien.De schroeven zitten bij het aansluitblok.

of meer 60245 IEC 57 H05RN Bevestig de kabels stevig met de terminalschroeven. Aarde Stroomtoevoer aansluitblok

Vorm kabels zodanig dat de serviceklep en het kleppendeksel stevig passen. Geforceerde koeling Gebruik de AAN-/UIT schakelaar van de binnenunit Druk ten minste 5 seconden op de AAN-/UIT schakelaar van de binnenunit. (De procedure zal starten).

• Geforceerde koeling zal automatisch stoppen na ongeveer 15 minuten. Druk op de AAN-/UIT schakelaar van de binnenunit om de procedure te stoppen. Sluit na het sluiten van de vloeistofafsluiter de gasafsluiter binnen 3 minuten, stop daarna de geforceerde koeling.

VOORZICHTIG Om af te pompen GEVAAR: EXPLOSIEGEVAAR Afpompen - Koelmiddellekkage. Wanneer u het systeem af wil pompen en er een lekkage zit in het koelmiddelcircuit:

• Gebruik de automatische afpompfunctie van de unit NIET, waarmee u al het koelmiddel uit het systeem kunt verzamelen in de binnenunit. Mogelijke consequentie: Zelfontbranding en explosie van de compressor omdat er lucht in de werkingscompressor komt.

• Gebruik een apart terugwinsysteem zodat de compressor van de unit NIET hoeft te werken. OPMERKING Stop de compressor tijdens het afpompen voordat u de koelmiddelleiding verwijdert. Wanneer de compressor nog steeds werkt en de afsluiter open is tijdens het afpompen, zal er lucht in het systeem worden gezogen. Een compressorstoring of schade aan het systeem kan het resultaat zijn van abnormale druk in de koelingscyclus.9-21 Dutch SPECIALE VOORZORGSMAATREGELEN BIJ HET OMGAA MET DE R32 UNIT ModelR32 belasting, kg voor 7,5m leidingenMinimale vloeroppervlak, Xm

(gebaseerd op 7,5m leidingen)R32 belasting, kg voor maximale toegestane leidinglengte*Minimale vloeroppervlak,

(gebaseerd op maximaal toegestane leidinglengte*)ATXC20B - ARXC20B 0,55 0,29 0,76 0,55ATXC25B - ARXC25B 0,55 0,29 0,76 0,55ATXC35B - ARXC35B 0,75 0,54 0,96 0,88ATXC50B - ARXC50B 1,00 0,95 1,38 1,82ATXC60B - ARXC60B 1,10 1,15 1,48 2,10ATXC71B - ARXC71B 1,15 1,26 1,53 2,24* Berekening gebaseerd op installatiehoogte van 1,8m* Maximale toegestane lengte (L), m voor:-ATXC20/25/35B-ARXC20/25/35B:20ATXC50/60/71B-ARXC50/60/71B:30• Installatie van leidingwerk wordt minimaal gehouden en leidingwerk zal worden beschermd tegen fysieke schade en niet worden geïnstalleerd in een niet-geventileerde ruimte.• Herbruikbare mechanische aansluitingen en verbindingen zullen toegankelijk zijn voor onderhoudsdoeleinden. WAARSCHUWING Zorg ervoor installatie voor dat het risico op ontsteking is geminimaliseerd en vermijd werken in een afgesloten ruimte. Zorg ervoor dat er voldoende ventilatie mogelijk is door het openen van ramen of deuren. ● Wanneer verbindingen binnen worden hergebruikt, moet het flare gedeelte opnieuw worden vervaardigd. ● Vermijd installatie van de airconditioner op een plek waar er gevaar bestaat van blootstelling aan voortdurend open vuur (bijvoorbeeld werkende elektrische verwarmers). ● Iedereen die betrokken is bij het werken aan of schakelen in een koelmiddelcircuit moet in het bezit zijn van een geldig certificaat van een door de industrie goedgekeurde toetsingsautoriteit, die hun competentie autoriseert voor het veilig omgaan met koelmiddelen in overeenstemming met een door de industrie erkende toetsingsspecificatie. ● Controleren op aanwezigheid van koelmiddel Het gebied moet met een geschikte koelmiddeldetector worden gecontroleerd vooraf en tijdens het werk, zodat de technicus op de hoogte is van potentieel ontvlambare atmosferen. Zorg ervoor dat de apparatuur die voor de lekdetectie wordt gebruikt geschikt is voor gebruik met ontvlambare koelmiddelen, d.w.z. niet- vonkend, adequaat afgesloten of intrinsiek veilig. ● Aanwezigheid van een brandblusser Wanneer er hittewerk wordt uitgevoerd op de koelmiddeluitrusting of bijbehorende onderdelen, moet er een geschikte brandblusser binnen handbereik zijn. Zorg ervoor dat u een droogpoeder of CO

brandblusser bij het oplaadgebied heeft. ● Geen ontstekingsbronnen Alle mogelijke ontstekingsbronnen, inclusief het roken van sigaretten, moeten op voldoende afstand zijn van de plek van installatie, reparatie, verplaatsing en verwijdering, wanneer ontvlambaar koel middel mogelijk in de omgeving vrij kan komen. "Niet-roken" tekenen zullen worden weergegeven. ● De volgende controles worden uitgevoerd bij installaties: – marketing van de apparatuur zal zichtbaar en duidelijk blijven. Markeringen en tekens die onduidelijk zijn zullen worden gecorrigeerd; – koelmiddelleidingen of componenten zijn geïnstalleerd in een positie waarin ze waarschijnlijk niet worden blootgesteld aan een substantie die koelmiddelbevattende componenten kunnen aantasten, tenzij de componenten bestaan uit materialen die bestand zijn tegen aantastingen of juist worden beschermd tegen het aangetast raken. ● Aanvankelijke veiligheidscontroles omvat: – dat condensatoren worden ontladen, dit wordt gedaan op een veilige manier om de mogelijkheid op vonken te voorkomen – er worden geen live elektrische componenten en bekabeling blootgesteld tijdens het opladen, terugwinnen of zuiveren van het systeem;9-22 ● Reparatie van intrinsiek veilige componenten Pas geen permanente inductieve of capacitieve belastingen op het circuit toe zonder er zeker van te zijn dat dit de toegestane spanning en stroom voor de gebruikte apparatuur niet overschrijdt. Vervang componenten enkel met door de fabrikant gespecificeerde onderdelen. ● Methoden voor lekdetectie Zorg ervoor dat de detector geen mogelijke ontstekingsbron is (bijvoorbeeld een hallogeenfakkel) en geschikt is voor het gebruikte koelmiddel. Uitrusting voor lekdetectie zal worden ingesteld op een percentage van de LFL van het koelmiddel (voor R32 is de LFL 13%) en wordt gekalibreerd op het gebruikte koelmiddel en het juiste gaspercentage (maximaal 25%) wordt bevestigd. Lekdetectie vloeistoffen zijn geschikt voor gebruik met de meeste koelmiddelen, maar het gebruik van middelen met chlorine moet worden vermeden, omdat de chlorine reactie kan geven met het koelmiddel en het koperen leidingwerk kan aantasten. Wanneer er een vermoeden van lekkage is, moeten alle vlammen worden verwijderd/geblust. Wanneer er een lekkage van koelmiddel is gevonden die solderen vereist, wordt al het koelmiddel teruggewonnen uit het systeem of geïsoleerd (door het dichtzetten van afsluiters) in een deel van het systeem waar het lek vandaan komt. Zuurstofvrij stikstof (OFN) wordt dan door het systeem geblazen, zowel voor als tijdens het solderen. ● Verwijdering en evacuatie Tijdens het inbreken in het koelmiddelcircuit voor reparaties - of andere doeleinden - worden conventionele procedures gebruikt. Echter, het is belangrijk dat er nauwkeurig wordt gewerkt omdat ontvlambaarheid een aanwezig verschijnsel is. De volgende procedure moet worden gevolgd: ● verwijder koelmiddel; ● zuiver het circuit met inert gas; ● evacueer; ● zuiver opnieuw met inert gas; ● open het circuit door te snijden of solderen. De koelmiddelvulling wordt teruggewonnen in de juiste terugwincilinders. Het systeem moet worden "gespoeld" met OFN om de unit veilig te houden. Dit proces moet misschien een paar keer worden herhaald. Voor deze taak mag geen perslucht of zuurstof worden gebruikt. Het spoelen zal worden bereikt door het in het systeem brengen van de vacuüm met OFN en gaat door met vulling totdat de werkdruk wordt bereikt, ventileer daarna in de atmosfeer en pomp uiteindelijk af tot een vacuüm. Dit proces zal worden herhaald totdat er geen koelmiddel meer in het systeem zit. Wanneer de laatste OFN-vulling wordt gebruikt, wordt het systeem geventileerd tot atmosferische druk zodat er gewerkt kan worden. Deze procedure is absoluut noodzakelijk wanneer het leidingwerk moet worden gesoldeerd. Zorg ervoor dat de uitlaat van de vacuümpomp niet dicht bij een ontstekingsbron zit en dat ventilatie beschikbaar is. ● Labeling Deze zal worden gelabeld 'inbedrijfstelling en lediging van koelmiddel'. Op dit label moet een datum en handtekening staan. Zorg ervoor dat er labels op de apparatuur zitten met daarop dat de apparatuur ontvlambaar koelmiddel bevat. ● Vulprocedures Als aanvulling op gebruikelijke vulprocedures, moeten de volgende vereisten worden gevolgd. – Zorg ervoor dat er geen besmetting van verschillende koelmiddelen is bij het gebruik van vulapparatuur. Slangen of lijnen moeten zo kort mogelijk zijn zodat er zo min mogelijk koelmiddel in zit. – Cilinders moeten omhoog worden gehouden. – Zorg ervoor dat het koelmiddelsysteem geaard is voordat het systeem wordt gevuld met koelmiddel. – Label het systeem wanneer het volledig is gevuld (als dit nog niet het geval is). – Er moet extreme zorg worden gedragen dat het koelmiddelsysteem niet teveel wordt gevuld. Voordat het systeem wordt gevuld moet de druk worden getest met OFN. Het systeem moet op lekkage worden getest bij het voltooien van het vulling, maar voor inbedrijfstelling. Een opvolgende lekkagetest moet worden uitgevoerd voor het verlaten van de plek.9-23 Dutch Buitengebruikstelling Voordat deze procedure wordt uitgevoerd is het essentieel dat de technicus volledig vertrouwd is met de apparatuur en de details. Nauwkeurigheid wordt aanbevolen voor het veilig terugwinnen van alle koelmiddelen. Voordat het wordt uitgevoerd, moet een olie- en koelmiddelsample worden afgenomen voor het geval er analyse is vereist voor hergebruik van teruggewonnen koelmiddel. Het is essentieel dat elektrische stroom beschikbaar is voordat de taak wordt uitgevoerd. a) Raak vertrouwd met de apparatuur en zijn werking. b) Isoleer het systeem elektrisch c) Zorg er voor het starten van de procedure voor dat:

• mechanisch bedienen van de apparatuur beschikbaar is, indien vereist, voor het bedienen van koelmiddelcilinders;

• alle persoonlijke beschermende uitrusting beschikbaar is en juist wordt gebruikt;

• het terugwinproces te allen tijde wordt begeleid door een competent persoon;

• terugwinuitrusting en cilinders conform de juiste standaarden zijn. d) Pomp het koelmiddelsysteem af indien mogelijk. e) Wanneer een vacuüm niet mogelijk is, maak dan een spruitstuk zodat het koelmiddel kan worden verwijderd uit verschillende delen van het systeem. f) Zorg ervoor dat de cilinder zich op de schalen bevindt voordat de terugwinning plaatsvindt. g) Start de terugwinmachine en bedien overeenkomstig de instructies van de fabrikant. h) Overvul de cilinders niet. (Niet meer dan 80% volume vloeistofvulling).

i) Overschrijdt de maximale werkdruk van de cilinder niet, zelfs niet tijdelijk.

j) Wanneer de cilinders juist gevuld zijn en het proces is voltooid, zorg er dan voor dat de cilinders en de uitrusting juist zijn verwijderd van de plek en alle isolatiekleppen van de uitrusting zijn afgesloten. k) Teruggewonnen koelmiddel mag niet in een ander koelmiddelsysteem worden gevuld totdat dit gereinigd en gecontroleerd is. Terugwinning Bij het uit een systeem verwijderen van koelmiddel, ofwel voor onderhoud ofwel voor buitenbedrijfstelling, is het belangrijk dat nauwkeurig wordt gewerkt om alle koelmiddelen veilig te verwijderen. Bij het verplaatsen van koelmiddel in cilinders moet u ervoor zorgen dat enkel geschikte koelmiddel terugwincilinders worden gebruikt. Zorg ervoor dat het juiste aantal cilinders voor het houden van de totale systeemvulling beschikbaar zijn. Alle te gebruiken cilinders zijn bedoeld voor het teruggewonnen koelmiddel en gelabeld voor dat koelmiddel (bijv. speciale cilinders voor de terugwinning van koelmiddel). Cilinders moeten compleet zijn met een overdrukventiel en bijbehorende afsluiters om goed te werken. Lege terugwincilinders zijn verwijderd en, indien mogelijk, gekoeld voordat terugwinning optreedt. De terugwinuitrusting moet goed werken met een set instructies met betrekking tot de uitrusting die binnen handbereik is en moet geschikt zijn voor de terugwinning van ontvlambare koelmiddelen. Als aanvulling zal er een set gekalibreerde weegschalen aanwezig zijn en goed werken. Slangen zullen compleet zijn met lekvrije afkoppel koppelingen en in goede staat zijn. Voordat u de terugwinmachine gebruikt moet u controleren of deze goed werkt, juist is onderhouden en dat bijbehorende elektrische componenten verzegeld zijn om ontsteking in het geval van vrijkomen van koelmiddel te voorkomen. Raadpleeg de fabrikant in geval van twijfel. Het teruggewonnen koelmiddel moet worden teruggebracht naar de koelmiddelleverancier in de juiste terugwincilinder en met de juiste Waste Transfer Note. Meng geen koelmiddelen in terugwinunits, en vooral niet in cilinders. Wanneer compressors of compressoroliën moeten worden verwijderd, zorg er dan voor dat ze leeg zijn tot een acceptabel niveau om er zeker van te zijn dat er geen ontvlambaar koelmiddel achterblijft in het smeersel. Het verwijderingsproces moet worden uitgevoerd voor het aan de leveranciers retourneren van de compressor. Enkel elektrische verwarming van het compressorlichaam mag worden uitgevoerd om dit proces te versnellen. Wanneer olie uit een systeem wordt afgevoerd, moet dit veilig gebeuren.9-24 INBEDRIJFSTELLING

1. CHECKLIST VOOR INBEDRIJFSTELLING

Bedien het systeem NIET voordat de volgende controles OK zijn: De binnenunit is juist gemonteerd. De buitenunit is juist gemonteerd. Het systeem is juist geaard en de aardeterminals zitten vast. De zekeringen of lokaal geïnstalleerde beschermapparatuur zijn geïnstalleerd overeenkomstig dit document en zijn NIET omgelegd. De voedingsspanning matcht met de voltage op het identificatielabel van de unit. Er zijn GEEN losse verbindingen of beschadigde elektrische componenten in de schakelaarbox. Er zijn GEEN beschadigde componenten of samengeperste leidingen aan de binnenkant van de binnen- en buitenunits. Er zijn GEEN koelmiddellekkages. De koelmiddelleidingen (gas en vloeistof) zijn thermisch geïsoleerd. De juiste leidingmaat is geïnstalleerd en de leidingen zijn juist geïsoleerd. De afsluiters (gas en vloeistof) van de buitenunit staan volledig open. De volgende bekabeling tussen de buitenunit en de binnenunit is uitgevoerd overeenkomstig dit document en de toepasbare regelgeving. Afvoeren Zorg ervoor dat het afvoeren soepel gaat. Mogelijke consequentie: Condensatiewater kan druppelen De binnenunit ontvangt de signalen van de gebruikersinterface. De gespecificeerde kabels zijn gebruikt voor de interconnectiekabel.

2. CHECKLIST TIJDENS INBEDRIJFSTELLING

Om een luchtzuivering uit te voeren. Om een testwerking uit te voeren.9-25 Dutch INDICATIELAMPJES IR signaalontvanger Wanneer een infrarood werkingssignaal van de afstandsbediening is verzonden, zal de signaalontvanger van de binnenunit reageren zoals hieronder om acceptatie van de signaalverzending te bevestigen. AAN tot UIT 1 lange piep UIT tot AAN Afpompen/geforceerd koelen aan 2 korte piepjes Overige 1 korte piep Warmtepompunit De tabel toont de LED-indicatielampjes voor de airconditionerunit onder normale werking en storing. De LED-indicatielampjes bevinden zijn aan de zijkant van de airconditionerunit. De warmtepompunits zijn uitgerust met een "auto" modus sensor waarbij het in een redelijke kamertemperatuur voorziet door automatisch te schakelen naar ofwel "koeling" of "verwarming" modus overeenkomstig de door de gebruiker ingestelde temperatuur.

LED INDICATOR LIGHTS

LED-indicatielampjes voor warmtepompunit

MODE DISPLAY IR RECEIVER TIMER LED-indicatielampjes: Normale werking en storingscondities voor warmtepompunit Werking

Lichtblauw Koelingsmodus

Lichtblauw Automodus in koelende werking

Geel Ventilatormodus aan

Lichtblauw Droogmodus aan

Gedimd Lichtblauw Slaapmodus aan

Timer aan Rood Ontdooien Lichtblauw Unitfout

VERWIJDERING OPMERKING Probeer het systeem NIET zelf te demonteren: het demonteren van het systeem, behandeling van het koelmiddel, olie en andere delen MOET voldoen aan toepasbare wetgeving. Units MOETEN worden behandeld in een gespecialiseerde behandelingsfaciliteit voor hergebruik, recycling en terugwinning. Opmerking is enkel geldig voor Turkije: De levensduur van onze producten is tien (10) jaar OPMERKING Onderhoud MOET worden uitgevoerd door een geautoriseerde installateur of serviceagent. We bevelen aan om ten minste eenmaal per jaar onderhoud uit te voeren. Echter, toepasbare wetgeving kan kortere onderhoudsintervallen vereisen. OPMERKING In Europa wordt de totale broeikasgas uitstoot van de totale koelmiddelvulling in het systeem (uitgedrukt als tonnen CO

-equivalent) gebruikt om de onderhoudsintervallen vast te stellen. Volg de van toepassing zijnde wetgeving. Formule om de broeikasgas uitstoot te berekenen: GWP-waarde van het koelmiddel x totale koelmiddelvulling [in kg]/1000

1. Overzicht: Onderhoud en service

Dit hoofdstuk bevat informatie over: ● Het jaarlijks onderhoud van de buitenunit

2. Veiligheidsmaatregelen voor

OPMERKING: Risico op elektrostatische ontlading Raak voor het uitvoeren van onderhoud of service een metalen deel van de unit aan om statische elektriciteit te elimineren en om de PCB te beschermen. WAARSCHUWING ■ Voor het uitvoeren van onderhoud of een reparatie moet u ALTIJD de schakelaar op het voedingspaneel uitschakelen, de zekeringen verwijderen of de beschermingsapparatuur van de unit openen. ■ Raak de live delen NIET aan gedurende 10 minuten nadat de stroomtoevoer is uitgeschakeld vanwege risico op hoog voltage. ■ Let op dat sommige secties van de box met elektrische componenten heet zijn. ■ Zorg ervoor dat u een geleidende sectie NIET aanraakt. ■ Spoel de unit niet. Dit kan elektrisch schokken of brand veroorzaken.

3. Checklist voor jaarlijks onderhoud van

de buitenunit Controleer het volgende ten minste eenmaal per jaar: ● Buitenunit warmtewisselaar. De warmtewisselaar van de buitenunit kan geblokkeerd raken door stof, vuil, blaadjes, etc. Het wordt aanbevolen om de warmtewisselaar jaarlijks schoon te maken. Een geblokkeerde warmtewisselaar kan leiden tot lage druk of een te hoge druk waardoor prestaties verminderen.9-28 MEMO10-1 Manual de instalação Série Split R32 Portuguese

Richtlijnen, zoals geamendeerd.

%HPHUN zoals vermeld in

en positief beoordeeld door

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze instructies:

Richtlijnen, zoals geamendeerd.

%HPHUN zoals vermeld in

en positief beoordeeld door

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze instructies:

• In het geval dat er een conflict ontstaat door de interpretatie van deze handleiding en een vertaling van dezelfde handleiding in een andere taal, is de Engelse versie van deze handleiding leidend.

• De fabrikant behoud het recht om een specificatie en design van deze handleiding te herzien zonder kennisgeving vooraf.
