UH 171093 S - Afzuigkap AMICA - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis UH 171093 S AMICA in PDF-formaat.
| Producttype | Muurafzuigkap |
| Merk | Amica |
| Model | UH 171093 S |
| Categorie | Afzuigkap |
| Elektrische voeding | 220-240 V ~ 50 Hz |
| Bedrijfsmodi | Afvoer (buitenafvoer) en recirculatie (koolstoffilter) |
| Ventilatorsnelheden | 3 instelbare snelheden |
| Verlichting | Onafhankelijk, geïntegreerd |
| Vetfilter | Aluminium, vaatwasmachinebestendig of handwas |
| Koolstoffilter | Actief, niet wasbaar, te vervangen (alleen in recirculatiemodus) |
| Reinigingsfrequentie vetfilter | Minstens een keer per maand |
| Vervangingsfrequentie koolstoffilter | Om de 2 maanden (of vaker afhankelijk van gebruik) |
| Mogelijke installatietypen | Muurafzuigkap, eilandmodel (afhankelijk van model) |
| Diameter afvoerkanaal | 120 of 150 mm |
| Maximale lengte kanaal | 4-5 meter |
| Veiligheid | Niet gebruiken zonder vetfilter; niet flamberen onder de afzuigkap; montageafstanden respecteren |
| Onderhoud | Reinig de buitenkant met een vochtige doek en neutraal reinigingsmiddel; gebruik geen oplosmiddelen of schuurmiddelen |
| Garantie | Volgens bijgeleverde garantiekaart |
| Conformiteit | EU-richtlijnen: Laagspanning, EMC, ErP, RoHS |
Veelgestelde vragen - UH 171093 S AMICA
Gebruikersvragen over UH 171093 S AMICA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding UH 171093 S - AMICA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. UH 171093 S van het merk AMICA.
GEBRUIKSAANWIJZING UH 171093 S AMICA
GEBRUKSAANWIJZING - AFZUIGKAP
UPUTE ZA UPORABU - KUHINJSKA NAPA HR
NAVODILA ZA UPORABO - KUHINJSKA NAPA SL
8
Geachte dames en heren,
Vanaf nu gaat u een afzuigkap van de{niewste generatie gebruiken. Deze afzuiigkap is special ontworpen en uitgevoerd om te voldoen aan uw verwachtingen en past perfect in een moderne keukeninrichting. De moderne constructieoplossingen en het gebruik van de niewste productietechnologie zorgen ervoor dat de afzuiigkap bijzonder functioneel en esthetisch is. Wij verzoeken u om deze handleiding zorgvuldig door te lezen voordat u overgaat tot montage van de afzuiigkap. Hierdoor voorkomt u fouten bij de installmentie en de bediening van de afzuiigkap. We wensen u veel voldoening en tevredenheid met uw keuze voor een afzuiigkap van ons bedrijf.
Hieronder vindt u de verklaring van de symbolen die voorkomen in deze gebruiksaanwijzing:
Belangrijke informatie voor de verilgheid van de gebruiker en de juiste exploitation van het apparaat.
Gevaren die voortkommen uit onjuist gebruik van het apparaat en handelingen die alleen mogen worden verricht door competente Personen, bijvoorbeeld van de service van de producent.
Aanwijzingen voor het gebruik van het apparaat.
Informatie over milieubescherming.
Verbod op het uitvoeren van bepaalde handelingen door de gebruiker.
INHOUDSOPGAVE
BELANGRIJKVEILIGHEIDSINSTRUCTIES 55
INSTALLATIE VAN HET APPARAAT 59
BEDIENING EN ONDERHOUD 59
MILIEUBESCHERMING
61
GARANTIE, SERVICE 61
Gebruik de afzuigkap pas nadat u deze handleiding hebt doorgelezen.
Het apparatus is uitsluitend bestemd voor huishoudelijk gebruik.
De producent behoudt zich hetrecht voor om wijzigingen aan te brengen die het gebruik van het apparatusaat Niet beinvloeden.
- De producent is nicht aansprakelijk voor eventuele schade of brand die is ontstaandoor het apparaat die het resultaat is van het Niet in acheft nemen van de aanwijzingen uit deze gebruiksaanwijzing.
- De afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem Niet voor andere doeleinden.
- De afzuigkap als afzui-ginstallatie moet worden aangesloten op een geschikt ventilatie-kanaal (niet aansluiten op schoorsteenkanalen, rookkanalen of afvoerkanalen voor verbrandingsgassen die in gebruik�). Voor de afzuigkap要去 een afvoerkanaal worden geinstalleerd om de lucht maar buiten af te voeren. De lengte van het kanaal (meestaleen buis van 120 of 150~mm ) mag nicht langer� dan 4 - 5m .Ook bij telescoopafzuigkappen en inbouwaf-zuigkappen die werken in de absorptiemodus is een luchtafvoerkanaal nodig.
In een afzuigkap ie werkt in de absorptiemodus moet u een actieve-koolfilter aanbrengen. In dat geval is installmentie van een afvoerkanaal voor delucht Niet nodig. We bevelen dan wel aan om een besturing van deluchtblazer te monteren (alleen schouwkappen).
De afzuigkap is uitgerust met onafhankelijkeverlichting en een aanzuigventilator die opeen,aantal snelhedenkan worden ingesteld.
-
Afhankelijk van de versie is de afzuigkap bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en inbouwkappen). Controleer voor de montage of dewand-/plafondconstructie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar.
-

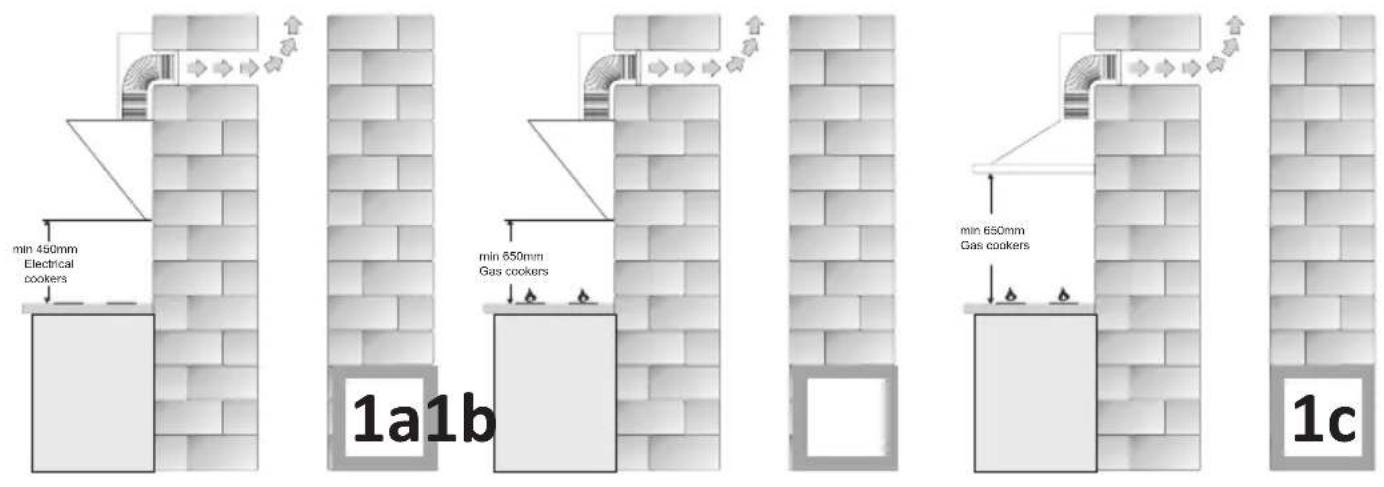

De montagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de productkaart (technische specificatie van het apparaat). Wanner in de installment-instructie van gastroestellen een grotere afstand staat vermeld,要去 u deze aanhouden (Afb. 1a/b/c).
- Het is nicht toegestaan om onder de afzuigkap een vlam op vol vermogen te latent branden. Zet voor het afnemen van de pan de brander op eenkleine vlam. Controller altijd of de vlam Niet voor bij derand van de pan komt. Ditverozaakt ongewenst energieverlies en onveilige warmteconcentraties.
Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.
Haal steeds de stekeruit het stopcontact voordat u het apparaatschoonmaakt, het filter verwisselt of reparationsuitvoert.
Maak het anti-vetfilter van de afzuigkap minimaal een keer permaand schoon, odomateen met olie verzadigd filter bijzonder brandhaar is.
-
Indien in de ruimte naast de afzuigkap ook andere apparaten worden gebruikt die nicht door elektrificitet worden aange-dreven (bijv. ovens op vloeibare brandstoffen, waterverwarmers, ge-sers), dan要去 zorgen voor voldoende ventilatie (aanvoer van lucht). Er is spreke van veilig gebruik bij gewijktijdige werkking van de afzuigkap en ver-brandingsapparaten die afhankelijkঃn van de lucht in de ruimte, wanner op deplaats waar deze apparaten zichen geinstalleerd een onderdruk heerst van maximaal 0,004 milli-bar (dit punt geldt Niet wanner de afzuigkap worden gebruikt voor de absorptie van geurtjes).
-
De afzuigkap mag nicht dieren als ondersteunung voor personen die zich in de keuken bevinden.
Maak de afzuigkap regelmatig van binnen en van buiten schoon (MINIMAAL EENMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhouduit deze gebruiksaanwijzing). Als u zich nicht houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.
- Als de voedingskabel beschadigd raakt, dan要去 deze verrangen worden bij een spezialisteche service.
Zorg ervoor dat het apparaat makkelijk losgekoppeld kan worden van het elektriciteitsnetwork door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.
Dit apparaat is nicht bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruikplaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun verligheid.
Zorg ervoor dat u het apparaat Niet door kinderen zonder toezicht kan worden gezruikt.
- Controller of de spanning die staat aangegeven op het typeplatie overeenkomt met de parameters van het elektriciteitsnet op deplaats van aansluiting.
Voorafgaand aan demontage de voedings-kabeluitrollen en rechtrekken.
- Attentie! Het verpakkingsmaterialiaal (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.
- OPGELET: voordat u de afzuigkap aansluit op het lichtnet dient u.altijd eerst te controle-ren of de voedingskabel op de juiste wijze is geinstalleerd en of hij tijdens de montageworkzamheden NIETbekneld is komen te zitten door de afzuigkap. Wij bevelen aan om de werking van de afzuigkap te controle-ren voordat u begint met de montage.
Montage

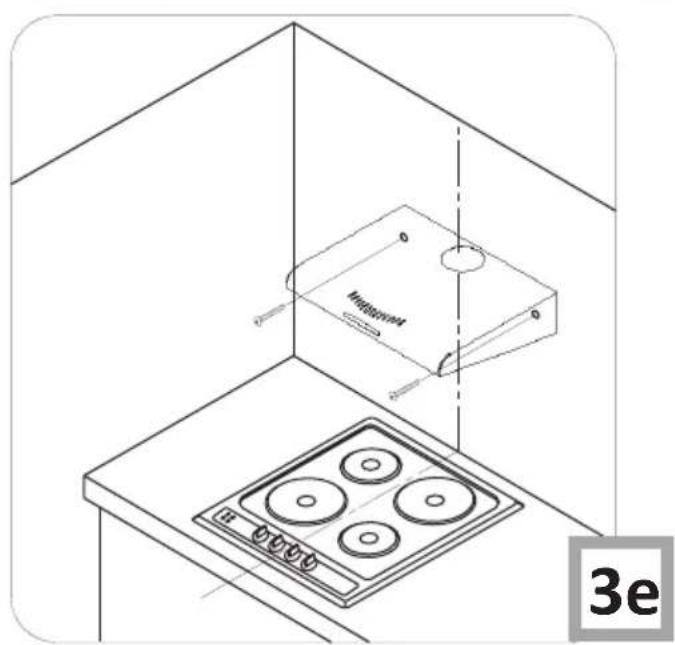

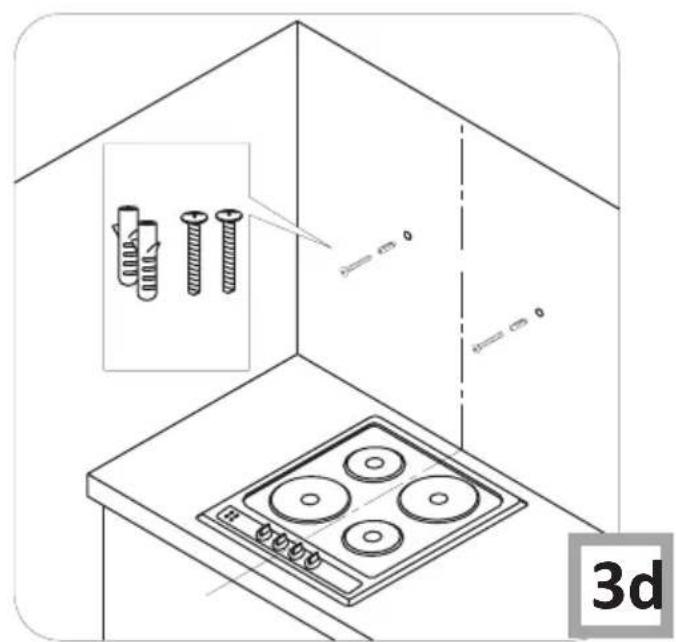

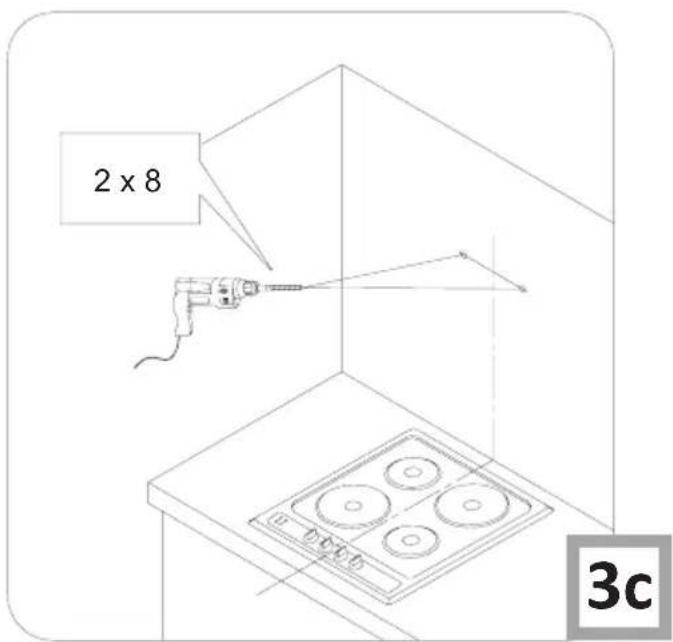

Op de afbeeldingen 3... staat stap voor stap weergegeven hoe u het apparaat要去 monteren.
Installing van de afzuigfunctie van de afzuigkap
Bij gebruik van de afzuigfunctie worden de lucht via een speciale leiding maar buiten afgevoerd. Bij deze instelling moet u het eventuale koolffilter verwijderen.

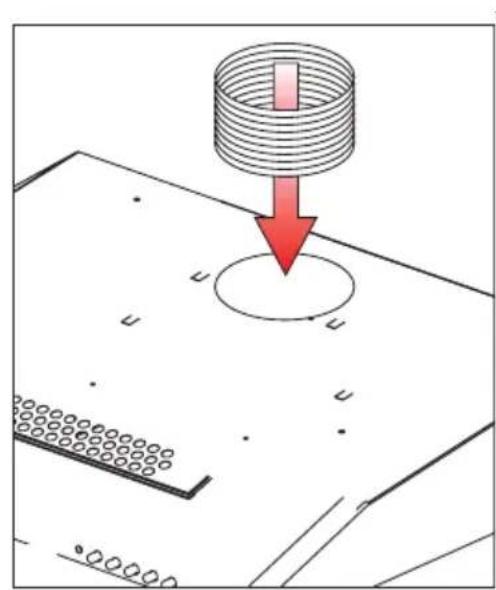

De afzuigkap is aangesloten op een afvoeropening met behulp van een stijve of flexibele buis met een doorsnede van 150 mm of 120 mm en speciale buisklemmen die verkrijgbaar zijn in een winkel met installmentmaterialen.
Laat de aansluiting uitvoeren door een installmenteur
Instelling van de afzuigkap voor het absorberen van geuren
Bij deze optie worden de gefilterde lustcht weer teruggeblazen in de ruimte door de tweeijdige openings die zich in het bovenste gedeelte van het afvoerkanaal bevinden.
Bij deze instelling moet u een kooffilter installereren. Ook bevelen wij de installmentie van een stuurmechanisme voor het uitblazen van de lucht aan (verkrijgbaar afhankelijk van het model).

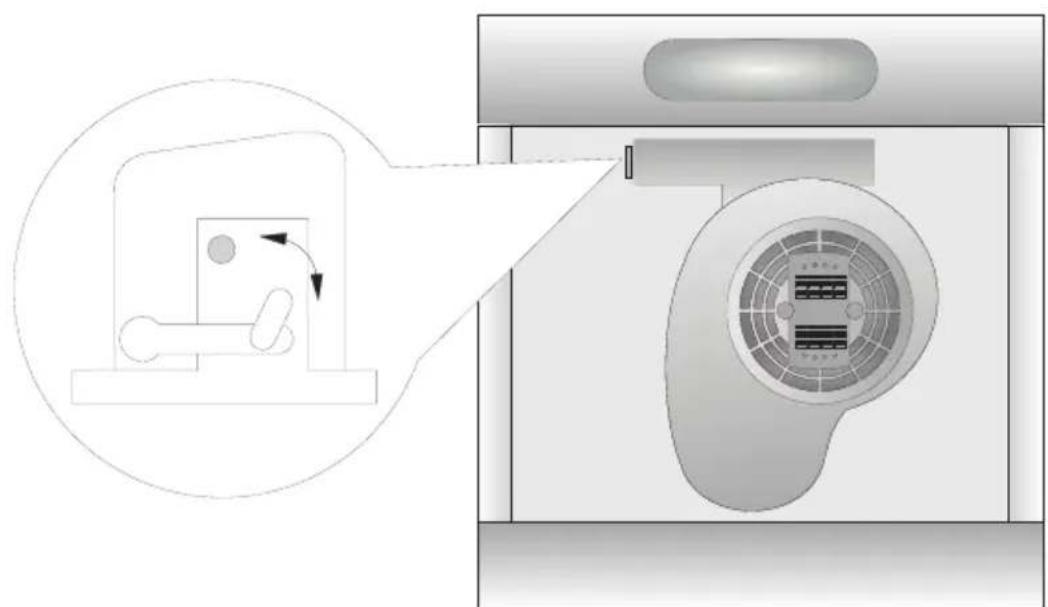

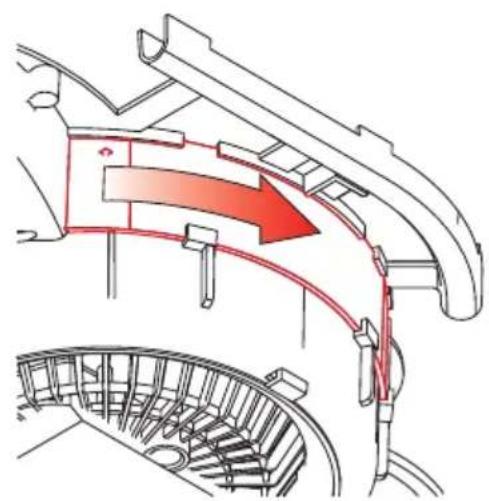

In sommige modellen universe afzuigkappen moet u de hendel aan de binnenkant van de afzuigkap (Afb. 8) omzetten om te schakelen:tussen normala afzigen en geurabsorptie.De gefilterde lucht keert terug in de ruimte via de openings die zich in het bovenste gedeelte van het apparaat bevinden.
Inbouw- en telescoopafzugkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis要去 in de ruimte zijn gericht voor de afvoer van gefilterde lucht.
Snelheid van de ventilator
De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv.ijdens het bakken of grillen.
BEDIENING EN ONDERHOUD

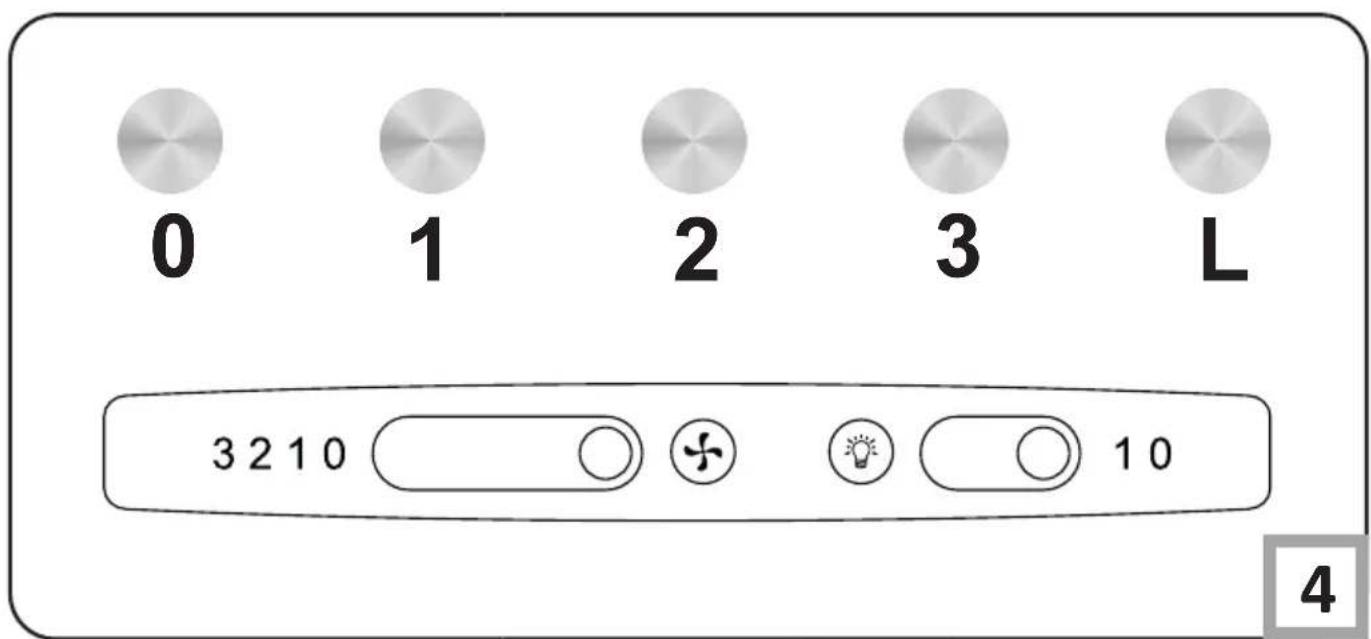

De besturing van de afzuigkap vindplaats via het bedieningspaneel (Afb. 4)
De velden (1), (2), (3) dienen voor het inschakelen van de afzuigkap en regeling van de ventilatorsnelheid binnen het bereik van 1 tot 3
- Veld "0" - indrukken schakelt de afzuigkap uit
Veld -dient voor het aan- en uitzetten van de verlichting van de afzugkap, onafhankelijk van de werking van de motor. Door het kort indrukken van deze knop schakelt u de verlichting aan /uit.
Onderhoud
Regelmatig onderhoud en reiniging van het apparaat garandeert een goede en storingsvrije werkinq van de afzuigkap en verlangt+zijn levensduur. Let er vooral op dat het anti-vetfilter en het actieve kooffilter volgens de aanbevelingen van de producent worden schoongemaakt en verrangen.
Antivetfilter van metaal
Reiniging
Bij normale werkung van de afzuigkap moet het aluminium antivetfilter eenmaal per maand worden schoongemaaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zeep.
Vervanging

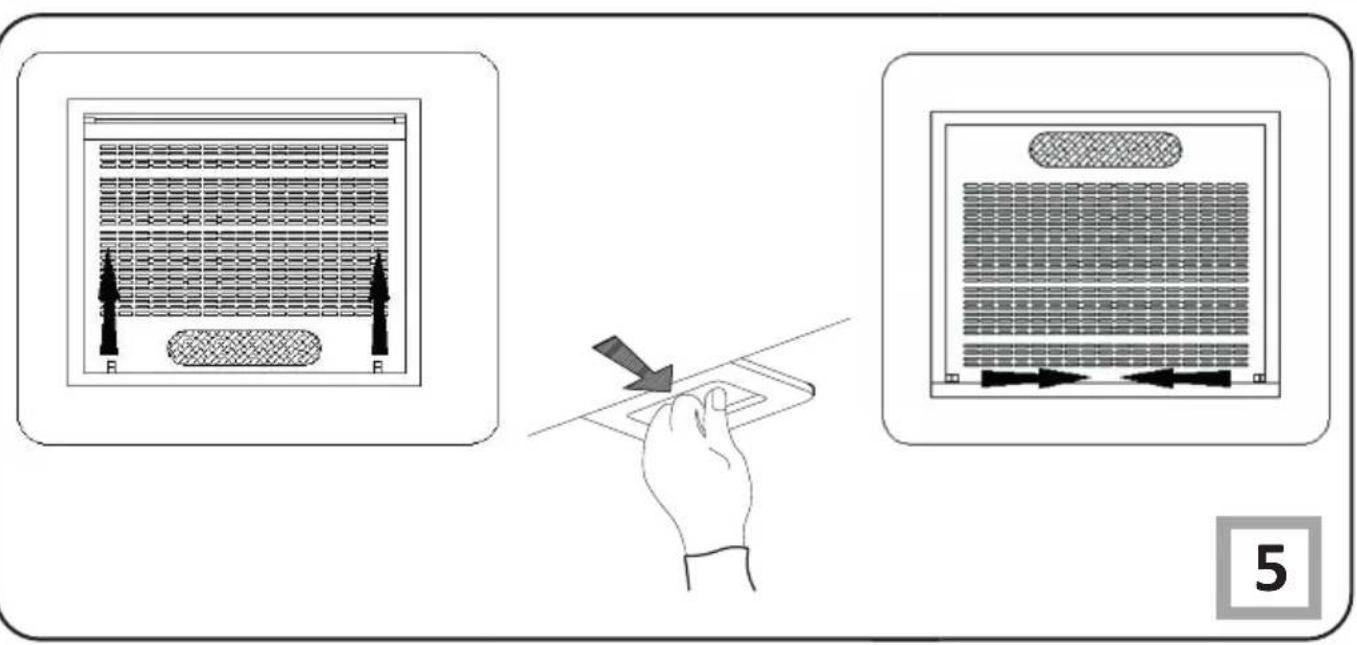

Op afbeelding 5 ziet u hoe u het antivirusfilter moet verrangen.
In sommige modellen is een acrylfilter toegepast. Dit moet minimaal eenmaal per 2 maanden verran-gen worden, of vaker bij intensief gebruik.
Koolfilter (alleen toegepast bij modellen met absorptiefunctie)
Werking - Het actieve-koolfilter uitsluitend gebruiken wanneser de afzuiigkap Niet is verbonden met een ventilatiekanaal. Het actieve-koolffilter absorbweit geurtjes totdat het verzadigd is. Het kan Niet gewassen of geregenereerd worden en het moet minimaal eenmaal per 2 maanden verrangen worden, of vaker bij intensief gebruik.
Vervanging

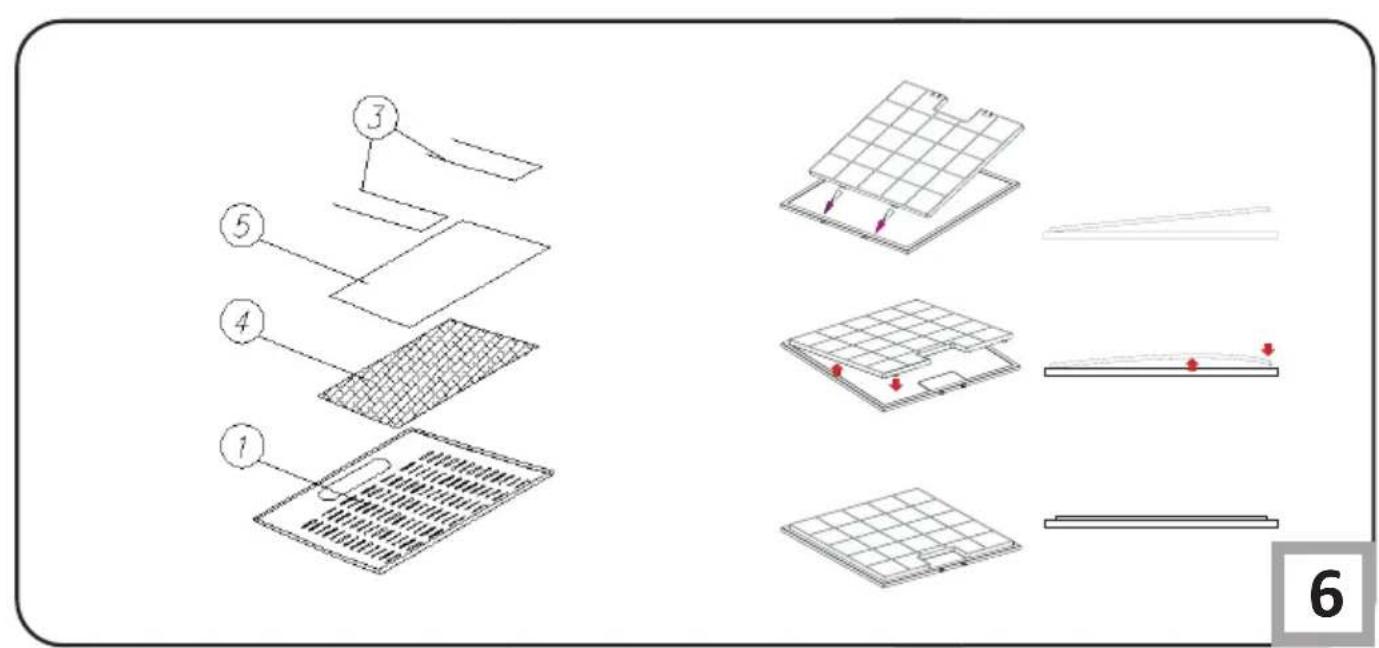

Op afbeeling 6 ziet u hoe u het koolfilter moet verwangen.
Reiniging
Normale reiniging van de afzuigkap:
- Gebruik geen vrijnatte doekjes of sponsjes, of een waterstraal;
- Gebruik geen oplosmiddelen of alcohol, hierdoor können gelakte oppervlakten mat worden;
- Gebruik geen bijtende middelen, met name Niet voor roestvrijstalen oppervlakten;
- Gebruik geen harde, ruwe doekjes.
Aanbevolen worden het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.
Attentie: Het aluminiumfilter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verwleuring betekent Niet dat het beschadigd is of verrangen moet worden.
Recycling van de verpakking
Het apparatus is beveiligd
tegen transportschade.
Na het uitpakken moet u
het verpakkingsmaterial
zo verwerken
dat er geen risico voor het
milieu ontstaat. Al het material
aal dat voor de verpak
king is gekruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden:
Buitenverpakking van karton / folie
Vormstuk van FCKW-vrij, geschuiimd polystyreen (PS)
Folie en zakken van polyethyleen (PE)
UITGEBRUIKNAME
Wanner u het apparaat nicht langer gebruikt, dient u voorafgaand aan de verschroting de voedings-kabel af te snijden.
Dit product is overeenkomstig met de Europeserichtlijn 2002/96/EG en
de Poolse wet op gebruekte elektrische en elektronische apparatuur gerekt met het symbool van een doorgekruiste verrijdbare afvalbak.
Dit merkteken informeert dat dit apparaat na afloop van zichn levensduur Niet samen met ander huishoudelijk afval verwijderd mag worden.
De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elektrische en elektronische apparatuur.
Deinzamelende instanties, waaronder lokaleinzamelpunten, winkels en gemeentelijksteinstantie vormen een geschikt systeme voor deinzameling van deze apparatuur.
De juiste behandeling van gebruikte elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijk gezondheid en de natuurlijke omgeving en voortkommen uit de aanwezigheid van gevaarlijke bestanddelen en verkeerde opslag en verwerking van dergelijk apparatuur.
GARANTIE, SERVICE
Garantie
De garantieverpflichtingen blijken uit het garantiebewijs.
De producent is Niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.
Verklaring van de producent
Hierbij verklaart de producent, dat het product aan de eisen van de onderstaande Europese richtlijnen voldoet:
Laagspanningsrichtlijn 2014/35/EC
- Richtlijn elektromagnetische compatibiliteit 2014/30/EC
Richtlijn 2009/125/EC
Richtlijn RoHS 2011/65/EC
en over de certifi cering en de conformiteitsverklaring voor organen die toezicht op de markt honden beschikt.
