JD99BF50 - Afzuigkap Junker - Gratis gebruiksaanwijzing en handleiding

Merk	Junker
Model	JD99BF50
Producttype	Afzuigkap
Categorie	Afzuigkap
Afmetingen (B x D x H)	90 cm x 50 cm x 40 cm (schatting)
Gewicht	Tot 50 kg
Elektrische voeding	220-240 V, 50/60 Hz
Opgenomen vermogen	Niet gespecificeerd
Installatietype	Bevestiging aan plafond of verlaagd plafond
Bedrijfsmodi	Afvoer naar buiten / Recirculatie (met optioneel koolstoffilter)
Ventilatorsnelheden	3 snelheden + intensieve snelheid (P)
Verlichting	LED, onafhankelijke schakelaar
Type bediening	Aanraking (tactiel)
Filters	Metaalvetfilter, afwasbaar (vaatwasser of handmatig)
Koolstoffilter (optioneel)	Noodzakelijk voor recirculatiemodus, model JZ5106X5
Diameter afvoerkanaal	150 mm aanbevolen, minimaal 120 mm
Minimale veiligheidsafstand (kookplaat)	Volgens de instructies van de kookplaat, maximale afstand voor gas/elektrische combinatie
Beschermingsklasse	Klasse I
Geluidsniveau	Niet gespecificeerd
Onderhoud en reiniging	Reinig regelmatig de vetfilters (elke 2 maanden) met warm water en afwasmiddel of in de vaatwasser op max. 70°C. Reinig de oppervlakken met een vochtige doek en afwasmiddel. Gebruik geen stoomreinigers of hogedrukreinigers.
Veiligheid	Veiligheidsvoorziening: automatische uitschakeling van de intensieve snelheid na 6 minuten. Risico's: vergiftiging door terugzuigen van gas, brand door vetafzettingen, brandwonden, elektrische schok. Gebruik met adequate ventilatie.
Reserveonderdelen en repareerbaarheid	Reparaties voorbehouden aan erkende klantendienst. Onderdelen: metaalfilters, koolstoffilters (optioneel), LED-lampen. Voor de klantendienst, vermeld het E- en FD-nummer (op het typeplaatje, onder het vetfilter).
Algemene informatie	Gebruiks- en montagehandleiding inbegrepen. Garantie: onder voorbehoud van de voorwaarden van de klantendienst. Alleen voor huishoudelijk gebruik, tot 2000 m hoogte. Niet gebruiken met externe timer of afstandsbediening.

Veelgestelde vragen - JD99BF50 Junker

Wat is de aanbevolen montagehoogte voor de afzuigkap Junker JD99BF50?

De montagehoogte moet de veiligheidsafstanden respecteren die in de handleiding van uw kookplaat staan. Over het algemeen wordt voor een elektrische kookplaat een minimale afstand van 65 cm aanbevolen; voor een gasfornuis 75 cm. Raadpleeg de handleiding voor de exacte waarden.

Hoe reinig ik de metalen vetfilters?

De filters kunnen met de hand worden gewassen met warm water en afwasmiddel, of in de vaatwasser op maximaal 70 °C. Gebruik een borstel voor hardnekkig vuil. Laat ze goed uitlekken voordat u ze terugplaatst. Maak ze elke twee maanden schoon.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, gebruik het apparaat nooit zonder vetfilter. Vetophopingen in het filter kunnen vlam vatten. Het filter moet op zijn plaats zitten om brandgevaar te voorkomen.

Hoe activeer ik de intensieve snelheid?

Raak het symbool P op het bedieningspaneel aan. De afzuigkap schakelt over naar de intensieve stand gedurende ongeveer 6 minuten en keert daarna automatisch terug naar snelheid 3. Om uit te schakelen, raakt u opnieuw P aan.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer of de stekker in het stopcontact zit en of de zekering niet is uitgeschakeld. Als andere apparaten werken, kan het probleem bij de afzuigkap liggen. Neem contact op met de klantendienst en vermeld de E- en FD-nummers op het typeplaatje in het apparaat.

Kan ik de afzuigkap zelf repareren?

Nee, reparaties zijn gevaarlijk en mogen alleen worden uitgevoerd door een door de fabrikant erkende technicus. Probeer het apparaat niet zelf te repareren. Haal de stekker eruit en bel de klantendienst.

Welke verlichting gebruikt de afzuigkap en hoe vervang ik deze?

De afzuigkap gebruikt LED-lampen. Het vervangen van defecte LED's is voorbehouden aan de fabrikant, zijn klantendienst of een gekwalificeerde elektricien. Kijk niet langer dan 100 seconden rechtstreeks in de brandende LED's (risico op oogletsel).

Is een koolstoffilter nodig voor de recirculatiemodus?

Ja, voor de recirculatiemodus (lucht wordt terug de keuken in geblazen) is een actief koolstoffilter nodig om geuren te verwijderen. De aanbevolen startkit is de JZ5106X5. Deze is online of bij een dealer verkrijgbaar.

Welke voorzorgsmaatregelen moet ik nemen bij de installatie?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd de veiligheidsafstanden tot de kookplaat aan, gebruik geschikte pluggen voor het plafond en zorg ervoor dat het afvoerkanaal (indien gebruikt) goed is afgedicht en schuin loopt. Het maximale gewicht van het apparaat is 50 kg, schakel hulp in.

Hoe kan ik energie besparen met de afzuigkap?

Gebruik de afzuigkap alleen tijdens het koken en zet hem zo snel mogelijk uit. Pas de ventilatorsnelheid aan de intensiteit van de dampen aan. Gebruik de intensieve snelheid alleen indien nodig. Maak de filters regelmatig schoon om de efficiëntie te behouden. Dek pannen af om stoom te verminderen.

GEBRUIKSAANWIJZING JD99BF50 Junker

GEBRUKSAANWIJZING 38

Productinformationie 38

Gebruik volgens de voorschriften 38

Belangrijkeveiligheidsvoorschriften 39

Gebruiksmogelijkheden 41

Apparaat bedienen 41

Reinigen en onderhoden 42

Wat te doeen bij storingen? 44

Servicedienst 44

INSTALLATIEVOORSCHRIFT 45

Belangrijkeveiligheidsvoorschriften 45

Algemene aanwijzingen 47

Installatie 48

GEBRUIKSAANWIJZING

De contactgegevens voor alle landen vindt u in de bijgaande klantenservicemap.

Gebruik volgens de voorschriften

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kutu uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te Geven aan een volgende eigenaar. Deveiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmentur is verantwoordelijk voor een goede werkinq op deplaats van opstelling.

Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is Niet voor buitengebruik bestemd. Zorg ervoor dat het toestel alsijd onder toezicht worden gebruikt. De fabrikant is Niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening.

Dit apparatus is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau.

Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis oferving hebben, wanner zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust�n van de risico's die het gebruik van het apparaat met zich meebrengt.

Kinderen mogen Niet met het apparaat spelen.Reiniging en onderhoud mogen Niet worden uitgevoerd door kinderen, tenzij ze 15aar of ouder zich en onder toezicht staan.

Zorg ervoor dat kinderen diejonger+zijn dan 8aaruitdebuurtblijvenvanhetapparaat of de aansluitkabel.

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

Dit apparaat is nicht bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Belangrijke veiligheidsvoorschriften

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen,
wonneer de luchtafvoerplaatsvindt in een
ruimte met een vuurbron die gebruikmaakt
van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestockt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht ontrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassenuit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom algijd voor voldoende ventilatie.
Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door nicht afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doeen voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuing alleen met recirculatie worden gebruikt, is een onbeperkt gebruik möglichk.

Risico van brand!

• De vetafzettingen in het vetfilter kuren ontbranden. Vetfilter regelmatig reinigen. Apparaat nooit zonder vetfilter gebruiken.
• De vetafzettingen in het vetfilter+kunnen ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installereren wonneer er een afgesloten, Niet verwijdbare afterscherming aanwezig is. Er mogen geen vonden wegspringen.
  Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijkx verstikken.
• Wonneer er gas-kookzones inseschakeld zich aanoor geen kookgerei op staat, wordt er tijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wonneer er kookgerei op staat.
  Bij gewelijkijdig gezebruik van meerere gaskookzones ontwikkelt zich een groete warmte. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Twee gaskookplaten nooit langer dan 15 minutes gewelijkijdig op de hoogste vlam gezebruiken. Een grote brander met meer dan 5kW (wok) komt overeen met het vermogen van twee gasbranders.

Risico van verbranding!

• Tijdens het gebruik worden de toegankelijkke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt�n.
• Het apparaat wordt heetijdens de bereiding. Laat het voor de reiniging afkoelen.

Risico van letsel!

• Bepaalde onderdelen in het toestel hunnen scherpe randen hebben. Veiligheidshandschoenen dragen.
  Op het apparaat geplaatste voorwerpen kuren vallen. Plaats geen voorwerpen op het apparaat.
• Hetlicht vanLED-lampen iszeer fel en kan de ogen beschadigen (risicogroep1). Niet langer dan 100 secondendirect in de ingeschakeldeLED-lampen kijken.

Kans op een elektrische schok!

• Een defect toestel kan een schokveroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in demeterkast uitschakelen. Contact opnemen met de klantenservice.

• Ondeskundige reparations zijn gevaarlijk. Reparations en de verwangting van beschadigde aansluitleidingenogens uitsluitend worden uitgevoerd door technici die zich geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

• Binnendringend vocht kan een schok veroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.
  Binnendringend vocht kan een schokveroorzaken. Het toestel alleen met een vochtige doek schoonmaken.VoR het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.

Oorzaken van schade

Attentie!

Risico van beschadiging door corrosie. Schakel het apparaat wanner u kockt alsid in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie.

Defecte lampen altiijd onmiddellijk verrangen, om overbelasting van de andere lampen te voorkomen.

Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doeck.

Beschadiging van het oppervlak door een fouitieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal.

Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.

Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaatlicht hellend installeren (1^ verloop).

Gevaar van beschadiging door een verkeerde behandeling van designelementen. Niet aan designelementen trekken. Geen voorwerpen op designelementenplaatsen of hieraan ophangen.

Attentie!

Beschadiging van het oppervlak doordat de beschemfolie nicht verwijderd is. Voor het eerste gebruik de beschemfolie verwijderen van alle apparaatonderdelen.

Milieubescherming

Uw neue apparaat is bijzonder energia-efficien. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer kunt besparen op energia en het apparaat op de juiste manier afvoert.

Energie bespare

Zorg tijdens het koken voor voldoende toevoer van lucht, zodat de afzuigkap efficienw erkt en weinig geluid geeft.
Pas de ventilatiestand aan de intensiteit van de kookdamp aan. Gebruik de intensiefstand alleen wanner dit nodig is. Een lagere ventilatiestand betekent minder energieverbruik.
Kies bij intensieve kookdampen opijd een hogere ventilatiestand. Wanner er in de keuken al kookdamp is ontstaan, dient de afzuiigkap langer te worden ingezet.
Hoeft de afzuigkap Nieteer te worden gebruikt, schakel hem dan uit.
Schakel de verlichting uit wanner deze nicht langer nodig is.

• Filters dienen binnen de aangegeven periodes te worden gereinigd of verrangen, om de efectiviteit van de ventilatie te verhogen en het risico van brand gegen te gaan.
  Kookdeksel plaatsen om kookdampen en condens te verminderen.

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijk manier af.

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlij geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Gebruiksmogelijkheden

Gebruik met afvoerlusth

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensysteme aan de buitenlucht afgevoerd.

Aanwijzing: De afvoerlucht mag Niet worden afgevoerd via een in gebruik zijnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen.

Komt de afvoerlucht terecht in een rook- of gasafvoer die nicht in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen.
Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Gebruik met circulatielucht

De aangezogen lustcht wordt door de vetfilters en een actief kooffilter gereinigd en weer teruggeleid maar de keuken.

Aanwijzing: Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in de prospectus of kunt u navragen bij uw specialzaak. Het daartoe benodigde toebehoren is verkrijgbaar bij de specialzaak, de klantenservice of in de online-shop.

Apparaat bedienen

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichd dat er kenmerken worden beschreiben die Niet van toepassing zich op uw apparaat.

Als uw apparaat over Home Connect beschikt,+zijn bijkomende functies uitsluitend in de Home Connect app beschikbaar.

Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weeuit. Zo worden de keukendamp het efectiefst verwijderd.

Bedieningspaneel

Symbool Toelichting

①

Ventilator Aan/Uit

1-3 Ventilatiestanden

P Intensiefstand

Licht Aan/Uit

Ventilator installen

Inschakelen

Op symbol ① tippen.

De ventilator start in ventilatorstand 2.

Ventilatorstand instellen

Op symbol 1, 2 of 3 tippen om een andere ventilatorstand in te stellen.

Uitschakelen

Op symbol ① tippen.

Intensief-stand

Bij sterke geur- en dampvorming kut u de intensief-stand gebruiken.

Inschakelen

Op symbol P tippen.

Aanwijzing: Na ca. zes minuten schakelt de afzuigkap zichstandig terug maar ventilatiestand 3.

Uitschakelen

Op symbol P tippen om de intensiefstand te beeindigen.

Verlichting

U kunt de verlichting onafhankelijk van de ventilator in- en uitschakelen.

Op symbol # tippen.

Reinigen en onderhouden

Verbrandingsgevaar!

Het apparatusaat wordt heet tijdens de bereiding. Laat het voor de reingiring afkoelen.

Gevaar van een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Voor het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.
Binnendringend vocht kan een schok veroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.

Risico van letsel!

Bepaalde onderdelen in het toestel{kunnen scherpe randen hebben. Veiligheidshandschoenen dragen.

Attentie!

Beschadiging van het oppervlak doordat de beschemfolie nicht verwijderd is. Voor het eerste gebruik de beschemfolie verwijdenen van alle apparaatonderdelen.

Schoonmaakmiddelen

Houd u aan de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik

• geen scherpe of schurende reinigingsmiddelen, bijv. schuurpoeder of schuurmiddel,
• geen sterk alcoholhoudende reinigingsmiddelen,
• geen harde schuur-of schoonmaaksponsjes,
• geen hagedrukreinigers of stoomreinigers,
• geen kalkoplossende schoonmaakmiddelen,
• geen agressieve universele schoonmaakmiddelen,
• geen ovenspray.

Aanwijzing: Nieuwe vaatdoekjes voor gebruik grondiguitwassen.

Aanwijzing: Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.

Gebied Schoonmaakmiddelen

Roestvrij staal Warm zeepsop:
	Met een schoonmaakdoekje reinigen en met een zachte doek nadrogen.
	Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting.
	Bij de serviceddienst of in speciaalzakenংzijn speciale onderhoudsmiddelen voor roestvrij staal verkrijgbaar.Het schoon-maakmiddel heel dun opbrengen met een zachte doek.
Gelakte oppervlakken	Warm zeepsop:
	Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadrogen.
	Geen reinigingsmiddel voor roestvrij staal gebruiken.
Aluminium en kunststof	Warm zeepsop:
	Met een zachte doek schoonmaken.
Glas Glasreiniger:
	Met een zachte doek schoonmaken.
	Geen schraper gebruiken.
Bedieningsselementen	Warm zeepsop:
	Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadrogen.
	Gevaar van een elektrische schok door-dat er zich kan binnendringen.
	Risico van beschadiging van de elektrònica doordat er zich kan binnendrin-gen. Bedieningselementen nooit reinigen met een natte doek.
	Geen reinigingsmiddel voor roestvrij staal gebruiken.

Metalen vetfilter demonteren

1. Vergrendeling openen en de metalen vetfilter omlaag klappen. Daar bij de metalen vetfilter met de andere hand ondersteunen.
2. Metalen vetfilter uit de houder nemen.

Aanwijzingen

Op de bodem van de metalen vetfilter kan zich vet verzamelen.
Metalen vetfilterrecht houden,om te voorkomen dat er vet vanaf druipt.

Metalen vetfilter reinigen

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichd dat er kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.

Risico van brand!

De vetafzettingen in het vetfilter hunnen ontbranden. Vetfilter regelmatig reinigen. Apparaat nooit zonder vetfilter gebruiken.

Aanwijzingen

• Gebruik geen agressieve, zour- of looghoudende reinigingsmiddelen.
  Wij adviseren om de vetfilters een keer in de twee maanden te reinigen.
  Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doek.
  U kunt de metalen vetfilters met de hand schoonmaken of in de vaatwasmachine.

Met de hand:

Aanwijzing: Bij hardnekig vuil kut u een special vetoplosmiddel gebruiken. Dit kan worden besteld via de online-shop.

Laat de metalen vetfilters weken in warm zeepsop.
- Gebruik voor het reinigen een borstel en spoel daarna de filters goed UIT.
Laat de metalen vetfilters afdruipen op een goed absorberende een ondergrond.

In de afwasmachine:

Aanwijzing: Bij reiniging in de afwasmachine kuren lichte verkleuringen optreden. Verkleuringen hebben geen invloed op de werking van de metalen vetfilters.

Gebruik een gangbaar vaatwasmiddel.
Sterk verzadigde metalen vetfilters er nicht samen met serviesgoed in doen.
Plaats de metalen vetfilters los in de vaatwasmachine. De metalen vetfilters Niet inklemmen.
Bij de temperatuurinstelling maximaal 70^ kiezen.

Metalen vetfilter monteren

Risico van letsell!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligheidshandschoenen dragen.

Aanwijzing: Alle toegankelijke behuizingsonderdelen schoonmaken.

1. Metalen vetfilter inbrengen en vergrendelen. Daar bij dient u de metalen vetfilter met de andere hand te ondersteunen.

Aanwijzing: Let op de juiste positie van de metalen vetfilter.

1. Als de metalen vetfilter Niet correct is ingebracht, de vergrendeling openen en de metalen vetfilter correct inbrengen.

Wat te doen bij storingen?

Vaak sunt u storingen gemakkelijk zich verhelpen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice.

Kans op een elektrische schok!

Ondeskundige reparations zijn gevaarlijk. Reparations en de verwanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zich geinstruendum de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

Storingstabel

Storing Mogelijk oor-zaak		Oplossing
Apparaat werkt Niet	De stekker is Niet in het stopcontact gesto-ken	De stekker in het stopcontact steken
	Stroomonder-breking	Controler of andere keu-kenapparaten functionen-ren
	Zekerigdefect	Controler in de meterkastof de zekerigding voor hettoestel in orde is
De verlichting functioneert Niet.	De LED-lampenijken defect.	Neem contact op met de serviceddienst.
De toetsverlich-ing fungio- neert Niet.	De besturing-seenheid isdefect.	Neem contact op met de serviceddienst.

LED-lampen

Defecte LED-lampen mogen alleen worden verwangen door de fabrikant, zich klantenservice of een erkend vakman (elektromonteur).

Risico van letsel!

Hetlicht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1).Niet langer dan 100 secondendirect in de ingeschakelde LED-lampen kijken.

Servicedienst

Geef aan de klantenservice alsijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van diest konnen zich. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren).

Om Niet te lang te hoeven zoeken wanner u de klantenservice nodig heeft, kurz u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.

E-nr. FD-nr.

Servicedienst

Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ookijdens de garantieperiode kosten met zich meebrengt.

De contactgegevens voor alle landen vindt u in de bijgaande klantenservicemap.

Toebehoren

(niet in de leveringsomvang inbegrepen)

Aanwijzing: Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Er+kunnen speciale toebehoren worden vermeld die Niet van toepassing zichoor uw apparaat.

Aanwijzing: Neem het installmentievoorschrift voor de toebehoren inucht.

Accessoires Bestelnummer

Starterset voor gebruik met circulatielucht JZ5106X5

INSTALLATIEVOORSCHRIFT

• Dit apparaat worden geinstalleerd op het keukenplafond of op een stevig verlaagd plafond.
  Meegeleverde sjabloon voor de positie van de schroeven in acht nemen.
  Voor aanvullende speciale toebehoren (bijv. voor gebruik met circulatielucht) dient men de hierbij geleverde installmentiehandleiding in acht te nemen.
• De oppervlakken van het apparaat zijn gevoelig. Voorkom beschadigingijdens de installmentie.

Belangrijke veiligheidsvoorschriften

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te Geven aan een volgende eigenaar.

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

De verilgheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenter is verantwoordelijk voor een goede werkig op deplaats van opstelling.

De oppervlakken van het apparatusaat zich gevoelig. Voorkom beschadigingijdens de installmentie.

De breedte van de afzuigkap moet minstens overeenkomen met de breedte van het kooktoestel.

Bij de installmentie要去en de actuèle geldige bouwvoorschriften en de voorschriften van deplaatselijke stroom- en gasleverancier in acht worden genomen.

Risico van brand!

• De vetafzettingen in het vetfilter kuren ontbranden. Om warmteophoping te voorkomen dienen de voorgeschreven veilige afstanden te worden aangehouden. Houd u aan de aanwijzingen voor uw kookapparaat. Wanner gas- en elektrische kookapparaten samen worden gebruikt, geldt de grootste aangegeven afstand.
• De vetafzettingen in het vetfilter kuren ontbranden. In de buurt van het apparaat nooit werkken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wonneer er een afgesloten, nicht verwijdberbare afterscherming aanwezig is. Er mogen geen vonden wegspringen.

Ten aanzien van de afvoerlucht dienen de overheids- en wettelijk voorschriften (zoals lokale bouwverordeningen) in ache te worden genomen.

Levensgevaar!

Teruggezogen verbrandingsgassen können leiden tot vergiftiging. De afvoerlucht mag nicht worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stockplaatsen. Moet de afvoerlucht maar een rook- of afvoergasschoorsteen worden geleid die Niet in gebruik is, dan dient hiervoor toestemming te worden verzregen van een vakbekwame schoorsteenveger.

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoerplaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestoekt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom altijd voor voldoende ventilatie.
- Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door nicht afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doeen voor passende maatregelen op het gebied van de luchttoevoer. Indien de afzuiging alleen met recirculatie worden gebruikt, is een onbeperkt gebruik可想而知.

Levensgevaar!

Terugbezogen verbrandingsgassen können leiden tot vergiftig. Bij de installmentie van een ventilatie met een afvoergebonden vuurbron要去 stroomtoevoer van de kap voorzien worden van een geschikte veiligheidsschakeling.

Risico van letsel!

• Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligheidshandschoenen dragen.
  Is het toestel Niet maar behoren bevestigd, dan kan het�ak beneden vallen. Alle bevestigingschroeven moeten vast en veilig worden gemonteerd.
• Het toestel is zwaar. Er zijn twee Personen nodig om het apparaat te bewegen. Alleen geschikte hulpmiddelen gebruiken.
  Wijzigingen aan de elektrische of mechanische opbouw zijn gevaarlijk en kuren leiden tot functiestoringen. Geen wijzigingen aan de elektrische of mechanische opbouw aanbrengen.

Gevaar van een elektrische schok!

• Bepaalde onderdelen in het toestel hunnen scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel Niet knikken of afklemmen bij de installmentie.
• Het apparaat要去 elk gewenst moment van de stroom kannen worden afgesloten. Het apparaat mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geinstalleerd.

De netstekker van de netaansluitkabel moet na de inbouw van het apparaat vrij toegankelijk zijn. Is dit Niet möglichk, dan moet in de vast geplaatste elektrische installmentie een alpolige scheidingsinrichting volgens de voorwaarden van de overspanningscategoriè III en volgens de opbouwvoorschriften worden ingebouwd.

De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (Flschakelaar) in de stroomkring maar het apparaat te installereren.

Algemene aanwijzingen

Gebruik met afvoerlusth

Levensgevaar!

Terugbezogen verbrandingsgassen können leiden tot vergiftiging. De afvoerlucht mag nicht worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen. Moet de afvoerlucht maar een rook- of afvoergasschoorsteen worden geleid die Niet in gebruik is, dan dient hiervoortoestemming te worden verkreten van een vakbekwame schoorsteenveger.

Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-murkast te gebruiken.

Luchtafvoer

Aanwijzing: Voor klachten die te wijten zijn aan de bebuizing staat de fabrikant van het apparaat Niet garant.

U verwrijkdt de Beste werking van het apparaat door het op een korte,rechtelijkige afvoerbuis met een zo groot möglichke diameter aan te sluiten.
Bij gebruik van lange, ruwe afvoerbuizen, veel bochten of buisdiameters kleiner dan 150~mm wordt het optimale luchtafvoervermogen Niet bereikt en is het ventilatiegeluid harder.
- De buizen of de slangen die voor de luchtafvoer worden gezruikt, dienen van een nicht brandaar materiaal te zich.

Ronde buizen

Wij adviseren een binnendiameter van 150~mm in elk geval van minstens 120~mm .

Vlakke buizen

De binnendiameter moet overeenkomen met de diameter van de Ronde buizen.

0 150 mm ca. 177 cm²

0 120 mm ca. 113 cm²

Vlakke buizen mogen geen scherpe ombuigingen hebben.
- Gebruik bij een afwijkende buisdiameter een aufdicht strip.

Kans op een elektrische schok!

Ondeskundige reparations zijn gevaarlijk.
Reparaties en de verranging van beschadigde aansluitleidingen mogenuitsuitend worden uitgevoerd door technici dieলige erderdood de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Plafond voorbereiden

Het plafond moet vlak en horizontaal zich en voldoende draagvermögen hebben.
- De diepte van de boorgaten moet overeenkomen met de lengte van de schroeven. De pluggen要去en goed vastzitten.
- De bijgevoegde schroeven en pluggen zijn geschikt voor massieve muren. Voor andere constructies (bijv. gipsplaat, poreus beton, poroton-stenen)要去en bevestigingsmiddelen worden gezrukt die waarvoor geschikt়.
Het max. gewicht van de afzuiigkap bedraagt 50 kg.

Elektrische aansluiting

Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel Niet knikken of afklemen bij de installmentie.

De benodigde aansluitgegevens staan op het typeplaatje in de binnenruimte van het apparaat, daartoe het metalen vetfilter demonteren.

Lengte van de aansluitleiding: ca. 1,30 m

Dit apparatus voldoet aan de ontstoringsvoorschriften van de EG.

! Gevaar voor een elektrische schok!

Het apparaat要去 elk gewenst moment van de stroom hunnen worden afgesloten. Het apparaat mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geinstalleerd.

De netstekker van de netaansluitkabel要去 na de inbouw van het apparaat vrij toegankelijk+zijn. Is dit Niet möglich, dan要去 in de vast geplaatste elektrische installmentie een alpolige scheidingsinrichting volgens de voorwaarden van de overspanningscategorie lI en volgens de opbouwvoorschriften worden ingebouwd.

De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (Flschakelaar) in de stroomkring maar het apparaat te installereren.

Installatie

Bovenste draagframe monteren

1. Voor de montage de totale hoogte van het draagframe bepalen en de schroefgaten aftekenen.

Aanwijzing: De hoogte van het draagframe is instelbaar in stappen van 20mm

1. Het middelpunt van het apparaat aftekenen op het plafond.
2. Met behulp van de bijgevoegde sjabloon de posities voor de schroeven aftekenen op het plafond.

1. Vier gaten (Ø 8 mm) van 80 mm diep boren voor de bevestigingen en de pluggen er geheel indrukken.
2. Het bovenste deel van het draagframe met 4 schroeven aan het plafond bevestigen.

Aanwijzing: Op de juiste positie van het draagframe letten. De middelste beugel bepaalt de voorkeurzijde en moet in derichting van het bedieningselement van de kookplaat wijzen.

Onderste draagframe monteren

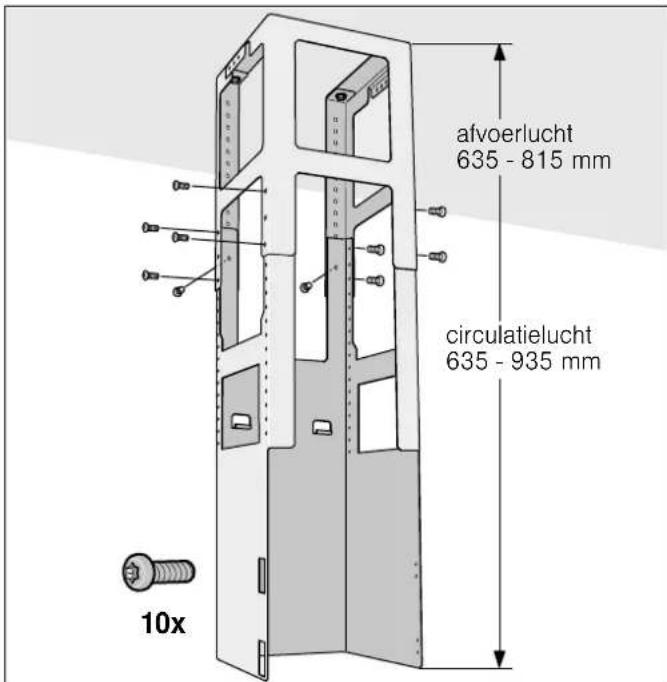

Het bovenste en onderste deel van het draagframe op de vastgestelde totale hoogte bevestigen met 10 schroeven.

Aanwijzingen

Op de juiste positie van het onderste draagframe letten. De open zijde moet in de richting van de bedieningselementen van de kookplaat wijzen.
Het draagframe kan anschteraf worden bijgesteld door de bevestigingsschroeven los te draaien.

Apparaat monteren

1. Het apparaat vanaf de onderzijde in het draagframe schuiven.
   Aanwijzing: Zorg ervoor dat het aansluitsnoor Niet klem komt te zitten.
2. Het apparaat met 2 borgschoeven vastmaken aan het draagframe.

1. Bevestigingsbeugel aanbrengen en vastschroeven.

Buisverbindingen bevestigen

Aanwijzing: Bij gebruik van een aluminiumbuis要去 het aansluitgedeelte eerst worden gladgemaaakt.

Luchtafvoerbuis 150 mm (aanbevolen diameter)

Luchtafvoerbuisrechtstreeks op het luchtafvoeraansluitstuk bevestigen en afdichten.

Luchtafvoerbuis 120 mm

1. Verloopstuk rechtstreeks op het Iuchtafvoeraansluitstuk bevestigen.
2. Luchtafvoerbuis bevestigen aan het verloopstuk.
3. Beide verbindingspunten goed afdichten.

Schoorsteenafschemming monteren

Risico van letsel!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligheidshandschoenen dragen.

1. Schoorsteenafschemstukken losmakers. Daartoe het plakband verwijderen.
2. De beschermfolie aan beiden zijden eraf trekken.

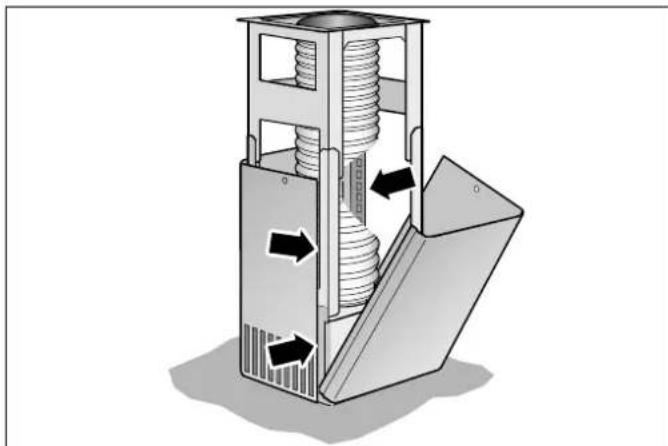

3. Beide delen van de bovenste schoorsteen op het apparaatplaatsen en in elkaar schuiven.

Aanwijzing: De sleuven van de bovenste schoorsteen要去en maar beneden wijzen.

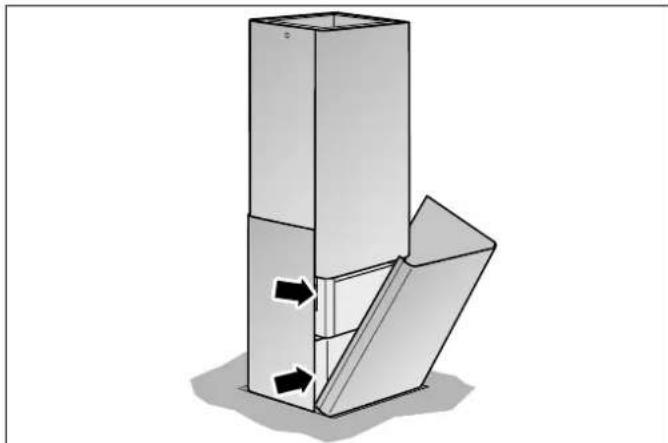

1. Bovenste schoorsteenstuk omhoog schuiven en bevestigen met 2 schroeven.

1. De twee onderste schoorsteenstukken aanbrengen en in elkaar schuiven.

9001360991

BSH Hausgeräte GmbH

Carl-Wery-StraBe 34

81739Munchen

GERMANY

(980615)
