JD99BF50 - Dunstabzugshaube Junker - Kostenlose Bedienungsanleitung

Marke	Junker
Modell	JD99BF50
Produkttyp	Dunstabzugshaube
Kategorie	Dunstabzugshaube
Abmessungen (B x T x H)	90 cm x 50 cm x 40 cm (Schätzung)
Gewicht	Bis zu 50 kg
Stromversorgung	220-240 V, 50/60 Hz
Leistungsaufnahme	Nicht angegeben
Installationsart	Decken- oder Zwischendeckenmontage
Betriebsarten	Abluft / Umluft (mit Aktivkohlefilter optional)
Lüfterstufen	3 Stufen + Intensivstufe (P)
Beleuchtung	LED, unabhängiger Schalter
Bedienungsart	Berührung (Touch)
Filter	Waschbarer Metallfettfilter (Spülmaschine oder Handwäsche)
Aktivkohlefilter (optional)	Erforderlich für Umluftbetrieb, Modell JZ5106X5
Abluftrohrdurchmesser	150 mm empfohlen, mindestens 120 mm
Mindestsicherheitsabstand (Kochfeld)	Gemäß den Anweisungen des Kochfelds, maximaler Abstand für Gas-/Elektrokombination
Schutzart	Klasse I
Geräuschpegel	Nicht angegeben
Pflege und Reinigung	Reinigen Sie die Fettfilter regelmäßig (alle 2 Monate) mit heißem Wasser und Spülmittel oder in der Spülmaschine bei max. 70°C. Reinigen Sie die Oberflächen mit einem feuchten Tuch und Spülmittel. Keine Dampf- oder Hochdruckreiniger verwenden.
Sicherheit	Sicherheitseinrichtung: Automatische Abschaltung der Intensivstufe nach 6 Minuten. Risiken: Vergiftung durch Gasrückansaugung, Brand durch Fettablagerungen, Verbrennungen, Stromschlag. Mit ausreichender Belüftung verwenden.
Ersatzteile und Reparaturfähigkeit	Reparaturen nur durch autorisierten Kundendienst. Ersatzteile: Metallfilter, Aktivkohlefilter (optional), LED-Lampen. Für den Kundendienst die Nummern E und FD angeben (auf dem Typenschild unter dem Fettfilter).
Allgemeine Informationen	Bedienungs- und Montageanleitung enthalten. Garantie: vorbehaltlich der Bedingungen des Kundendienstes. Nur für den Hausgebrauch, bis 2000 m Höhe. Nicht mit externem Timer oder Fernbedienung verwenden.

Häufig gestellte Fragen - JD99BF50 Junker

Welche Montagehöhe wird für die Dunstabzugshaube Junker JD99BF50 empfohlen?

Die Montagehöhe muss den Sicherheitsabständen in der Anleitung Ihres Kochfelds entsprechen. Im Allgemeinen wird für ein Elektrokochfeld ein Mindestabstand von 65 cm empfohlen; für ein Gaskochfeld 75 cm. Beachten Sie die genauen Werte in der Anleitung.

Wie reinige ich die Metallfettfilter?

Die Filter können von Hand mit heißem Wasser und Spülmittel oder in der Spülmaschine bei max. 70 °C gereinigt werden. Verwenden Sie eine Bürste für hartnäckige Verschmutzungen. Lassen Sie sie gut abtropfen, bevor Sie sie wieder einsetzen. Reinigen Sie sie alle zwei Monate.

Kann ich die Dunstabzugshaube ohne Fettfilter verwenden?

Nein, betreiben Sie das Gerät niemals ohne Fettfilter. Fettablagerungen im Filter können sich entzünden. Der Filter muss eingesetzt sein, um Brandgefahr zu vermeiden.

Wie aktiviere ich die Intensivstufe?

Berühren Sie das Symbol P auf dem Bedienfeld. Die Dunstabzugshaube schaltet für ca. 6 Minuten in die Intensivstufe und kehrt dann automatisch auf Stufe 3 zurück. Zum Deaktivieren berühren Sie P erneut.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie, ob der Stecker eingesteckt ist und die Sicherung nicht ausgelöst ist. Wenn andere Geräte funktionieren, liegt das Problem möglicherweise an der Dunstabzugshaube. Kontaktieren Sie den Kundendienst und geben Sie die Nummern E und FD an, die sich auf dem Typenschild im Inneren des Geräts befinden.

Kann ich die Dunstabzugshaube selbst reparieren?

Nein, Reparaturen sind gefährlich und dürfen nur von einem vom Hersteller autorisierten Techniker durchgeführt werden. Versuchen Sie nicht, das Gerät selbst zu reparieren. Ziehen Sie den Stecker und rufen Sie den Kundendienst.

Welche Beleuchtung verwendet die Dunstabzugshaube und wie wird sie ersetzt?

Die Dunstabzugshaube verwendet LED-Leuchten. Der Austausch defekter LEDs ist dem Hersteller, seinem Kundendienst oder einem qualifizierten Elektriker vorbehalten. Schauen Sie nicht länger als 100 Sekunden direkt in die eingeschalteten LEDs (Risiko von Augenschäden).

Ist ein Aktivkohlefilter für den Umluftbetrieb erforderlich?

Ja, für den Umluftbetrieb (die Luft wird in die Küche zurückgeführt) ist ein Aktivkohlefilter erforderlich, um Gerüche zu beseitigen. Das empfohlene Starterset ist das JZ5106X5. Es kann online oder bei einem Händler gekauft werden.

Welche Vorsichtsmaßnahmen sind bei der Installation zu beachten?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Sicherheitsabstände zum Kochfeld, verwenden Sie geeignete Dübel für die Decke und stellen Sie sicher, dass das Abluftrohr (falls verwendet) korrekt abgedichtet und geneigt ist. Das maximale Gewicht des Geräts beträgt 50 kg, planen Sie Hilfe ein.

Wie kann ich mit der Dunstabzugshaube Energie sparen?

Verwenden Sie die Dunstabzugshaube nur während des Kochens und schalten Sie sie so schnell wie möglich aus. Passen Sie die Lüftergeschwindigkeit an die Intensität der Dämpfe an. Verwenden Sie die Intensivstufe nur bei Bedarf. Reinigen Sie die Filter regelmäßig, um die Effizienz zu erhalten. Decken Sie Töpfe ab, um Dampf zu reduzieren.

BEDIENUNGSANLEITUNG JD99BF50 Junker

de Inhaltsverzeichnis

GEBRAUCHSANLEITUNG 2

Produktinfo 2

Bestimmungsgemäß Gebrauch 2

Wichtige Sicherheitshinweise 3

Umweltschutz 4

Betriebsarten 5

Gerat bedieren 5

Reinigen und warten 6

Wichtige Sicherheitshinweise 9

Allgemeine Hinweise 11

Installation 12

GEBRAUCHSANLEITUNG

Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienstverzeichnis.

Bestimmungsgemäßer Gebrauch

These Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen am Aufstellungssort verantwortlich.

Dieses Gerät ist nur für den privaten Haushalt und das tatsächliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder)dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei dess, sie sind 15 Jahre und äter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Das Gerät nach dem Auspacken prufen. Bei einem Transportschaden nicht anschlieben.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Wichtige Sicherheitschinweise

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial speiten halten.

Lebensgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.

Raumluftabhängige Feuerstätten (z. B. gas-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.

In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Kuche und den benachbarten Räumen Raumluft entzogen -ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Es mussDMAHr immer fur ausreichende Zuluft gesorgt werden.
  Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und Ohnen die passende Maßnahme zur Belüfung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzüden. Fettfilter regelmäßig reinigen. Gerät nie ohne Fettfilter betreiben.
Die Fettablagerungen im Fettfilter konnen sich entzünden. In der Höhe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.
- HeiBes Öl und Fett entszündet sich Schnell.
HeiBes Öl und Fett nie unbeaufsichtigt las-
sen. Nie ein Feuer mit Wasser loschen.
Kochstelle ausschalten. Flammen vorsich-
tig mit Deckel, Löschdecke oder Ahnli-
chem ersticken.
Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben.
- Bei gleichzeitigem Betrieb mehrerer Gas-Kochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleichzeitig mit großter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern.

Verbrennungsgefahr!

Die zugänglichen Teile werden im Betrieb besteht. Nie die bereits Teile berühren. Kinder fernhalten.
Das Gerät wird während des Betriebs besteht. Vor der Reinigung Gerät abkühlen halten.

Verletzungsgefahr!

Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe trag.
- Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen.
Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

Stromschlaggefahr!

Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
- Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführren und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten.

Ursachen für Schäden

Achtung!

Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.

Defekte Lampen immer(soften austauschen,um eine Überlastung der restlichen Lampen zu verhindern.

Beschädigungsgefahr durch eindringende Nisse in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.

Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.

Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.

Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälte).

Beschädigungsgefahr durch falsche Beanspruchung von Designelementen. Nicht an Designelementenziehen.Keine Gegenstände auf Designelemente stellen oder an diese anhängen.

Achtung!

Oberflächenbeschädigung durch nicht abgezogene Schutzfolie. Vor dem ersten Gebrauch die Schutzfolie von allen Geräteilen entfernen.

Umweltschutz

Ihr neues Gerät ist entsprechenden energiaeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit ihrem Gerät noch mehr Energie sparen können und wie Sie das Gerät richtig entsorgen.

Energiesparen

• Beim Kochen ausreichend Zuluft sicherstellen, damit die Dunstabzugshaube effizient und mit geringen Betriebsgeräussen arbeitet.
  Lüfterstufe an die Intensität der Kochdünne anpassen. Die Intensivstufe nur nach Bedarf einsetzen. Eine kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.
  ■ Bei intensiven Kochdünsten früherzeitig eine höhere Lüfterstufe wahlen. Bereits in der Kuche verteilte Kochdünste machen einen längeren Betrieb der Dunstabzugshaube erforderlich.
  Dunstabzugshaube ausschalten, wenn sie nicht mehr benö-tigt wird.
  Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird.
  Filter in den angegebenen Abständen reinigen bzw. wechseln, um die Wirksamkeit der Luftung zu erhöhen und eine Brandgefahr zu vermeiden.
  Kochdeckel aufsetzen, um Kochdünste und Kondensat zu verringern.

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Betriebsarten

Abluftbetrieb

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Soll die Abluft in einen Rauch- oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.

Umluftbetrieb

Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Kuche zurückgeführrt.

Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauern. Die verschiedene Mochlichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmer Sie der Prospektur oder Fragen Sie ihren Fachhändler. Das dafür notwendige Zubehor erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.

Gerät bedienen

These Anleitungs gilt für mehrere Gerätevarianten. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

Falls Ihr Gerät über Home Connect verfügbar, sind weitere Funktionen ausschließlich in der Home Connect App verfügbar.

Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst weniger Minutes nach Kochende wieder aus. Der Kuchendunst wird so am wirkungsvollsten beseitigt.

Bedienfeld

Symbol Erläuterung

①

Lüfter Ein/Aus

1-3 Lüfterstufen

P Intensivstufe

Licht Ein/Aus

Lüfter einstellen

Einschalten

Auf Symbol ① tippen.

Der Lüfter startet in Lüfterstufe 2.

Lüfterstufe einstellen

Auf Symbol 1, 2 oder 3 tippen, um eine andere Lüfterstufe einzustellen.

Ausschalten

Auf Symbol ① tippen.

Intensivistufe

Bei entsprechenden starker Geruchs- und Dunstentwicklung konnen Sie die Intensivstufe verwenden.

Einschalten

Auf Symbol P tippen.

Hinweis: Nach circa 6 Minuten schaltet die Dunstabzugshaube selbstständig auf die Lüfterstufe 3 zurück.

Ausschalten

Auf Symbol P tippen, um die Intensivistufe zu beenden.

Beleuchtung

Die Beleuchtung konnen Sie unabhängig vom Lüfter ein- und ausschalten.

Auf Symbol tippen.

Reinigen und warten

Verbrennungsgefahr!

Das Gerät wird während des Betriebs besteht. Vor der Reinigung Gerät abkühlen halten.

Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten.
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

Verletzungsgefahr!

Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe/TRagen.

Achtung!

Oberflächenbeschädigung durch nicht abgezogene Schutzfolie. Vor dem ersten Gebrauch die Schutzfolie von allen Geräteilen entfernen.

Reinigungsmittel

Damit die entsprechenden Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie

• keine scharfen oder scheuernden Reinigungsmittel, z.B. Scheuerpulver oder Scheuermilch,
  keine stark alkoholhaltigen Reinigungsmittel,
  keine harten Scheuerkissen oder Putzschwämme,
  keine Hochdruckreiniger oder Dampfreiniger,
  keine kalklosenden Reinigungsmittel,
  keine aggressiven Allzweckreiniger,
  kein Backofenspray.

Hinweis: Neue Schwammtücher vor Gebrauch gründlich auswassen.

Hinweis: Alle Anweisungen und Warnungen beachten, die den Reinigungsmitteln beiliegen.

Bereich Reinigungsmittel
Edelstahl Heiße Spülauge:
	Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen.
	Edelstahlflächen nur in Schliffrichtung reinigen.
	Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünna auftragen.
Lackierte Oberflächen	Heiße Spülauge:
	Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.
	Keinen Edelstahlreiniger verwenden.
Aluminium und Kunststoff	Heiße Spülauge:
	Mit einem weichen Tuch reinigen.
Glas Glasreiniger:	Mit einem weichen Tuch reinigen. Kei-nen Glasschaber verwenden.
Bedienelemente Heiße Spülauge:
	Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.
	Stromschlaggefahr durch eindringende Nasse.
	Beschädigungsgefahr der Elektronik durch eindringende Nasse.
	Bedienelemente nie mit nassem Tuch reinigen.
	Keinen Edelstahlreiniger verwenden.

Metallfettfilter ausbauen

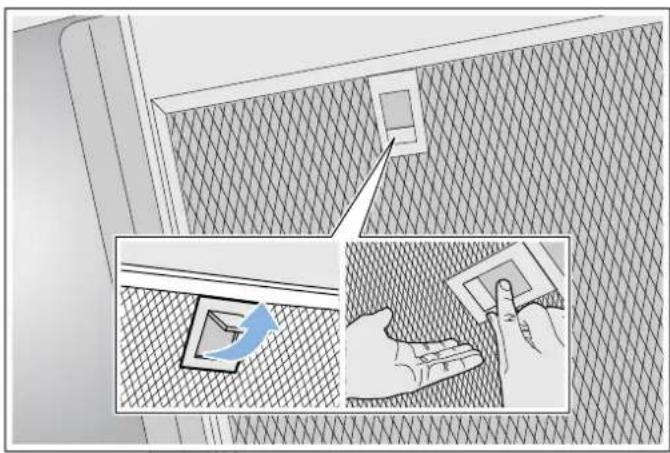

1. Verriegelung öffnen und den Metallfettfilter herunterklappen. Dabei mit der anderen Hand unter den Metallfettfilter fassen.
2. Metallfettfilter aus der Halterung herausnehmen.

Hinweise

Fett kann sich unter im Metallfettfilter ansammeln.
- Metallfettfilter waagerecht halten, um ein Abtropfen von Fett zu vermeiden.

Metallfettfilter reinigen

These Anleitungs gilt für mehrere Gerätevarianten. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter regelmäßig reinigen. Gerät nie ohne Fettfilter betreiben.

Hinweise

• Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel.
  ■ Wir empfehlen, die Fettfilter alle zwei Monate zu reinigen.
  ■ Bei Reinigung der Metallfettfilter auch die Halterung der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.
  Die Metallfettfilter konnen Sie in der Geschirrspulmaschine oder von Hand reinigen.

Von Hand:

Hinweis: Bei hartnäckigem Schmutz können Sie einen speziellen Fettlöser verwenden. Er kann über den Online-Shop bestellt werden.

Die Metallfettfilter in heiBer Spullauge einweichen.
Zur Reinigung eine Bürste verwenden und danach die Filter gut aussprülen.
Die Metallfettfilter auf einer saugfahigen Unterlage abtropfen lessen.

In der Geschirrspulmaschine:

Hinweis: Bei der Reinigung in der Geschirrspulmaschine konnen leichte Verfarbungen auftreten. Verfarbungen haben keinen Einfluss auf die Funktion der Metallfettfilter.

Haushaltsüblichen Geschirrreiniger verwenden.
Stark verschutzte Metallfettfilter nicht zusammen mit Geschirr reinigen.
Die Metallfettfilter locker in die Geschirrspulmaschine stellen. Die Metallfettfilter nicht einkommen.
■ Bei der Temperatureinstellung maximal 70^ wahren.

Metalfettfilter einbauen

Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

Hinweis: Alle zugänglichen Gehauseteile reinigen.

1. Metallfettfilter einsetzen und Verriegelung einrasten. Dabei mit der anderen Hand unter den Metallfettfilter fassen.

Hinweis: Die korrekte Lage der Metalfettfilter beachten.

1. Falls der Metallfettfilter nicht korrekt eingesetzt wurde, die Verriegelung öffnen und den Metallfettfilter korrekt einsetzen.

Störungen, was tun?

Oft konnen Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.

Stromschlaggefahr!

Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführten und beschädigte Anschlussleitungen ausauschen. Ist das Gerät defect, Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.

Störungstabelle

Störung mögliche Ursa-che		Lösung
Gerät faktio-niert nicht	Stecker ist nicht eingesteckt	Gerät am Stromnetz anschließen
	Stromausfall Prüfen, ob andere Kühengeräte Funktionie-ren
	Sicherung defect	Im Sicherungskosten prü-fen, ob die Sicherung für das Gerät in Ordnung ist
Die Beleuch-tung faktio-niert nicht.	Die LED-Leuch-ten sind defect.	Rufen Sie den Kunden-dienst.
Die Tastenbe-leuchtung funk-tioniert nicht.	Die Steuerein-heit ist defect.	Rufen Sie den Kunden-dienst.

LED-Leuchten

Defekte LED-Leuchten * d funn nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstallatur) ausgetauscht werden.

Verletzungsgefahr!

Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

Kundendienst

Geben Sie beim Anrufitte die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD-Nr.) an, damit wir Sie qualifiziert betreiben konnen. Das Typenschild mit den Nummern finden Sie im Innenaum des Gerätes (dazu Metallfettfilter ausbauen).

Damit Sie bei Bedarf nicht langeuchen müssen, konnen Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.

E-Nr. FD-Nr.

Kundendienst

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kosten ist.

Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienstverzeichnis.

Zubehör

(nicht im Lieferumfang enthalten)

Hinweis: Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass Sonderzubehor aufgeführ ist, das nicht auf Ihr Gerät zutrift.

Hinweis: Beachten Sie die Montageanleitung im Zubehör.

Zubehor Bestellnummer

Starter Set fur Umluftbetrieb JZ5106X5

MONTAGEANLEITUNG

• Dieses Gerät wird an der Kuchendecke oder einer stabil abgehängten Decke installiert.
  ■ Beiliegende Schablone für die Position der Schrauben beachten.
  Fur zusätzliche Sonderzubehörteile (z. B. für Umluftbetrieb) die dort beiliegende Installationsanleitung beachten.
  Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.

Wichtige Sicherheitshinweise

These Anleitung sorgfältig lesen. Nur dann konnen Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Das Gerät nach dem Auspacken prufen. Bei einem Transportschaden nicht anschlieben.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen am Aufstellungsort verantwortlich.

Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.

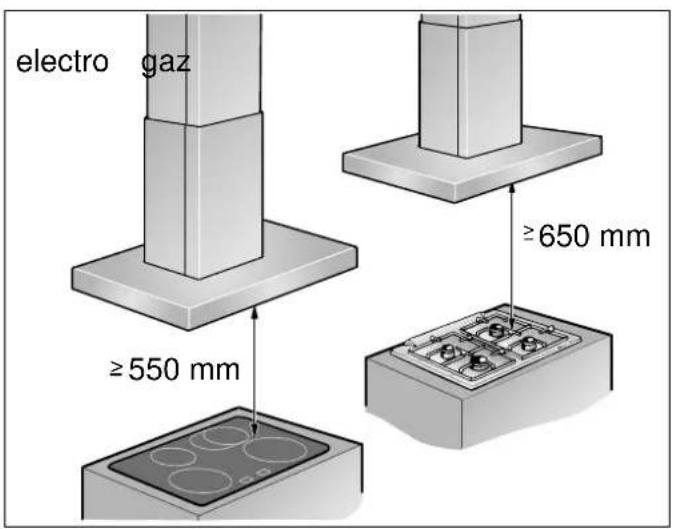

Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.

Für die Installation müssen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.

Brandgefahr!

Die Fettablagerungen im Fettfilter konnen sich entszünden. Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hitzestau zu vermeiden. Beachten Sie die Angaben zu Ihrem Kochgerät. Werden Gas- und Elektro-Kochstellen zusammen betrieben, gilt der größte angegebene Abstand.
Die Fettablagerungen im Fettfilter konnen sich entzünden. In der Höhe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.

Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

Lebensgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Die Abluft darweder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüfung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Falls die Abluft in einen Rauch- oder Abgaskamin geführt werden soll, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

Lebensgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.

Raumluftabhängige Feuerstätten (z. B. gas-, ol-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen -ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zusückgesaugt.

• Es muss daher immer für ausreichende Zuluft gesorgt werden.
  Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinz, der den gesamten Luftungsverbund des Hauses beurteilen kann und ihren die passende Maßnahme zur Belüfung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Lebensgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Bei Installation einer Luftung mit einer raumluftabhängigen Feuerstätte muss die Stromzuführung der Dunstabzugshaube mit einer geeigneten Sicherheitsschaltung versehen werden.

Verletzungsgefahr!

Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe trag.
- Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher montiert werden.
Das Gerät ist schwer. Zum Bewegen des Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.
- Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen. Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführten.

Stromschlaggefahr!

Bauteile innerhalb des Gerätes konnen scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einkommen.
Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerätarf nur an eine vorschriftsmäßig instal-lierte Schutzkontakt-Steckdose ange-schlossen werden.

Der Netzstecker der Netzanschlussleitung muss nach dem Einbau des Geräts frei zugänglich sein. Ist dies nicht möglich, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.

Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführten. Wir empfehlen einen Fehlerstromschutzschalter (Fl-Schalter) im Stromkreis der Geräteversorgung zu installieren.

Stromschlaggefahr!

Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundenst-Technikerarf Reparaturen durchfuhren und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundenst rufen.

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial speilenassen.

Allgemeine Hinweise

Abluftbetrieb

! Lebensgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Die Abluftarf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden. Falls die Abluft in einen Rauch- oder Abgaskamin geführt werden soll, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingelt werden.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Abluftleitung

Hinweis: Für Beanstandungen, die auf die Rohrstrecke zurückzuführen sind, übernimmt der Hersteller des Gerätes keine Gewährleistung.

Das Gerät erreicht seine optimale Leistung durch ein kurzes, geradliniges Abluftrohr und einen möglichst großen Rohrdurchmesser.
Durch lange raue Abluftrohre, vile Rohrbogen oder Rohrdurchmesser, die kleiner als 150~mm sind, wird die optimale Absaugleistung nicht erreicht und das Lüftergeräusch wird lauter.
Die Rohre oder Schläuche zum Verlegen der Abluftleitung mussen aus nicht brennbarem Material sein.

Rundrohre

Es wird ein Innendurchmesser von 150 mm empfohlen, jedoch mindestens 120 mm.

Flachkanäle

Der Innenquerschnitt muss dem Durchmesser der Rundrohre entsprechen.

0 150 mm ca. 177 cm²

0 120 mm ca. 113 cm²

Flachkanäle sollenne keine scharfen Umlenkungen haben.
■ Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.

DeckeVBoreiten

Die Decke muss eben, waagerecht und ausreichend tragfähig sein.
Die Tiefe der Bohrlocher muss der Länge der Schrauben entsprechen. Die Dubel müssen einen festen Halt haben.
Die beiliegenden Schrauben und Dubel sind fur massives Mauerwerk geeignet. Fur andere Konstruktionen (z. B. Rigips, Porenbeton, Poroton-Mauerziegel) müssen entsprechende Befestigungsmittel verwendet werden.
Das max. Gewicht der Dunstabzugshaube beträgt 50kg .

Elektrischer Anschluss

Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.

Die erforderlichen Anschlussdaten stehen auf dem Typenschild im Innenaum des Gerätes, dazu Metalfettfilter ausbauen.

Lange der Anschlussleitung: ca. 1,30 m

Dieses Gerät entspricht den EG-Funkentstörbestimmungen.

Stromschlaggefahr!

Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerätarf nur an eine vorschrittsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden.

Der Netzstecker der Netzanschlussleitung muss nach dem Einbau des Geräts frei zugänglich sein. Ist dies nicht möglich, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.

Nur eine Elektrofachkraftarf die festverlegte elektrische Installation ausführten. Wir empfehlen einen Fehlerstromschutzschalter (Fl-Schalter) im Stromkreis der Geräteversorgung zu installieren.

Installation

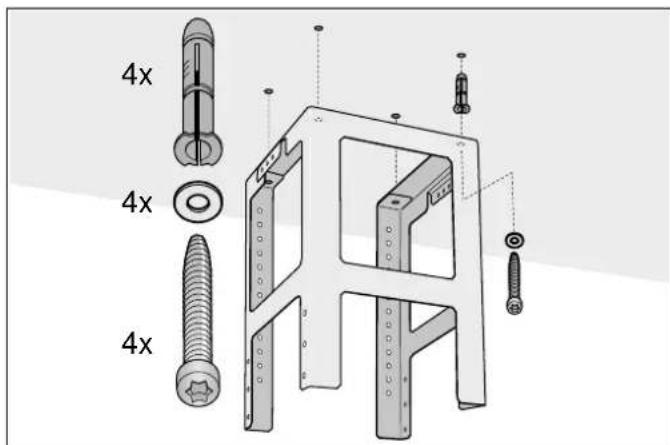

Oberes Tragegestell montieren

1. Vor der Montage die Gesamthöhe des Tragegestells festlegen und die Schraublocher markieren.

Hinweis: Das Tragegestell ist in Abständen von 20 mm hohenverstellbar.

1. An der Decke den Mittelpunkt des Gerätes anziehnen.
2. Mit Hilfe der beiliegenden Schablone Positionen für die Schrauben an der Decke anziehnen.

1. Vier Locher mit 8 mm und Bohrtiefe 80 mm für die Befestigungen bohren und die Dubel bündig eindrücken
2. Den oberen Teil des Tragegestells mit 4 Schrauben an der Decke befestigen.

Hinweis: Auf die richtige Position des Tragegestells achten. Der mittlere Bügel definiert die bevorzugte Seite und muss in Richtung Bedienelement des Kochfelds zeigen.

Unteres Tragegestell montieren

Ober- und Unterveri des Tragegestells in der festgelegten Gesamthöhe mit 10 Schrauben befestigen.

Hinweise

Auf die richtige Position des unteren Tragegestells achten. Die offene Seite muss in Richtung Bedienelemente des Kochfelds zeigen.
Durch Losen der Befestigungsschrauben kann das Tragegestell nachträglich ausgerichtet werden.

Gerät montieren

1. Gerät von unter in das Tragegestell einhängen.
   Hinweis: Achten Sie darauf, dass das Netzkabel nicht eingeklemmt wird.
2. Gerat mit 2 Sicherungsschrauben am Tragegestell befestigen.

1. Sicherungsbügel einhängen und festschrauben.

Rohrverbindungen befestigen

Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbereich vorher glätten.

Abluftrohr 150 mm (empfohlene GroBe)

Abluftrohr direkt am Luftstutzen befestigen und abdichen.

Abluftrohr 0 120 mm

1. Reduzierstutzen direkt am Luftstutzen befestigen.
2. Abluftrohr am Reduzierstutzen befestigen.
3. Beide Verbindungsstellen geeignet abdichten.

Kaminverblendung montieren

Verletzungsgefahr!

Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe/TRagen.

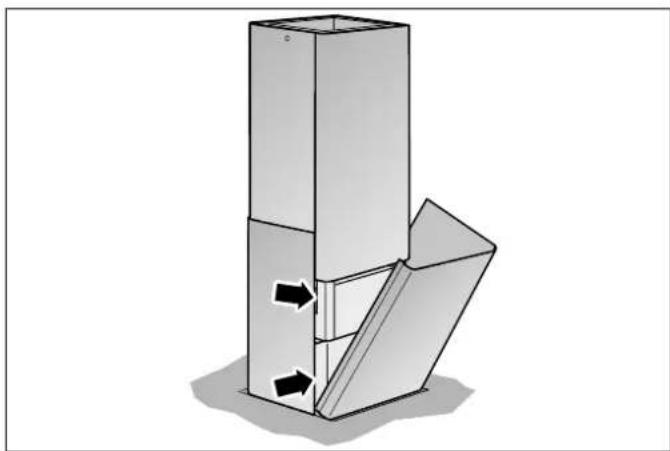

1. Kaminverblendungen trennen.
   Dazu das Klebeband abziehen.
2. Schutzfolie an beiden Seiten abziehen.
3. Beide Teile des oberen Kamins auf dem Gerät aufsetzten und zusammenstecken.

Hinweis: Die Schlitze des oberen Kamins müssen nach unterizen.

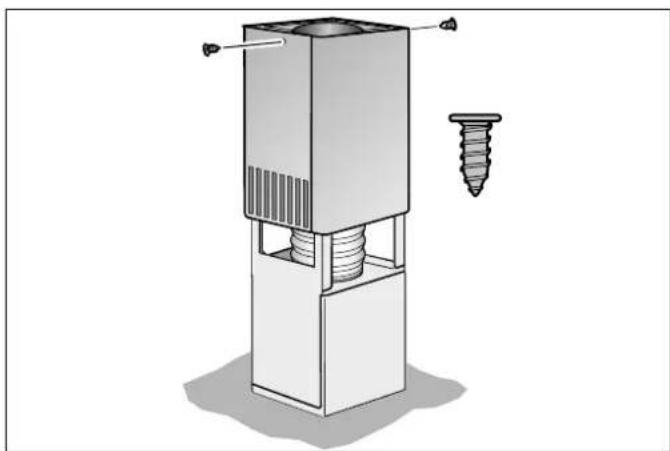

1. Oberes Kaminteil hochschieben und mit 2 Schrauben befestigen.

1. Beideunte Teile des Kamins einsetzen und zusammenstecken.

en Table of contents

INSTRUCTION MANUAL. 14

Teruggezogen verbrandingsgassen können leiden tot vergifting.

Teruggezogen verbrandingsgassen können leiden tot vergifting.
