GEBRUIKSAANWIJZING DTX320 Cresta

NEDERLANDSE GEBRUIKSAANWIJZING

Wij feliciteren u met de aankoop van once CRESTA digitale barometer DTX 320 en bedanken u voor het in ons merk en once producten gestelde vertrouwen. Wij zich er van overtuigd dat u met deze aankoop een hoogwaardig kwaliteitproduct heeft aangeschacht waarvan u met het gebruik ervan gedurende vele jaren plezier zult hebben.

Indien u na het lezen van deze gebruiksaanwijzing toch nog vragen heeft over dit product of het gebruik ervan neemt u dan Telefonisch contact op met once Service Afdeling onder nummer:

0900-4000030

INSTRUCTIES

Leest u deze gebruiksaanwijzing eerst zorgvuldig door voordat u het product in gebruik neemt, zichs wonneer u met het soort product vertrouwd bent. Deze instructies geben uinzicht in de juiste werkung van het product enhaar functies.Bewaart u deze gebruiksaanwijzing, de garantiekaart, uw aankoopbon en de verpakking op een veiligeplaats voor möglichnestokomstig gebruik. Indien u het product aan iemand overdraagt geeft u diegene dan ook de gebruiksaanwijzing mee.

TECHNISCHE DETAILS

Onderstaand treft u een overzicht van de verschillende functies van het weerstation aan:

HET BASISSTATION

• Zes toetsen: SNOOZE/LIGHT, +, -, MODE, S ALARM, W ALARM
• Zender gestuurdteijd
• Automatische ontvangst van het DCF 77 tijdsignal voor de seconde nauwkeurigeijd
  Toont zomertijd / wintertijd in het display
• Tijdsaanduiding in 24 urr formaat
  24 tijdzones instelbaar
  Doorlopende kalender tot 2099
• Datum - en maandaanduiding
• Tweevoudig alarm met repeteerfunctie
• 7 weersvoorspellingen met symbol - zonnig, half bewolkt, bewolkt, regenachtig, storm, lichte sneeuuwval, hevige sneeuuwval
• Ronde barometer met grafische weergave van de luchtdruk ontwikkeling van de afgelopen 3aar
• Minimum / maximum luchtdruk

Binnen temperatuur en - luchtvochtigheid
Buiten temperatuur
Minimum /maximum temperatuur van de dag
- Meetbereik temperatuur binnen: 0^ tot +50^ , buiten - 20^ tot 60^
- Temperatuur aanduiding in graden Celsius
Vorst alarm
Maanstanden
Blauwe LED display verlichting
- Werkt op 2 AA/LR06 batterijen-niet meegeleverd

DE BUITEN SENSOR

Frequentie:433MHz
- Werkt op 2 AAA / LR03 batterijen – Niet meegeleverd.

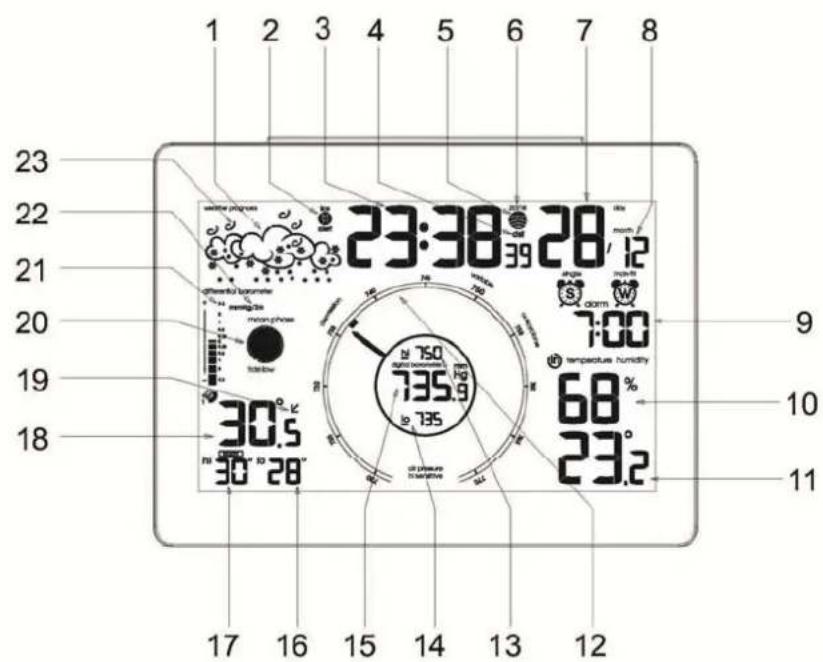

HET BASISSTATION

Onderstaand treft u de tekening van het basisstation aan met informatatie over de diverse aanduidingen en functies.

1.WEERSVOORSPELLING 2. VORST ALARM 3. ZENDERGESTUURDE Tijd 4. ZOMERTIJD AAN/UIT 5. ONTVANGST Tijd SIGNAAL 6. TijdZONE 7. DATUM 8. MAAND 9. ALARM 10. LUCHTVOCHTIGHEID BINNEN 11. BINNEN TEMPERATUUR 12. GRAFISCHE WEERGAVE BAROMETER IN CIRKEL 13. MAXIMUM LUCHTDRUK 14. MINIMUM LUCHTDRUK 15. ACTUELE LUCHTDRUK 16. MINIMUM BUITEN TEMPERATUUR 17. MAXIMUM BUITEN TEMPERATUUR 18. ACTUELE BUITEN TEMPERATUUR 19. BUITEN TEMPERATUUR TREND 20. MAANSTAND 21. GRAFISCHE WEERGAVE LUCHTDRUK ONTWIKKELING LAATSTE 3 UUR 22. LUCHTDRUK MEETEENHEID23. WIND SYMBOL

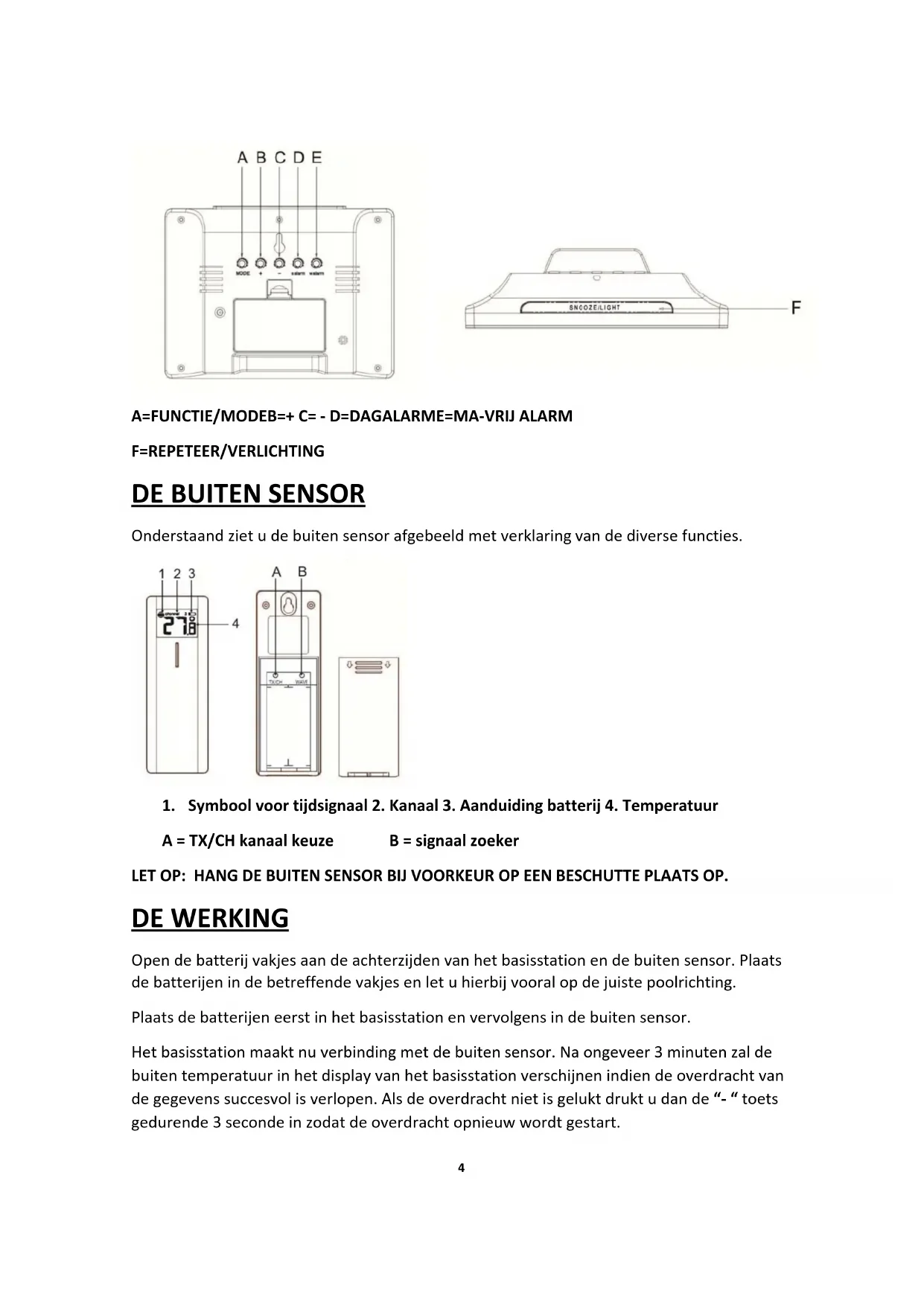

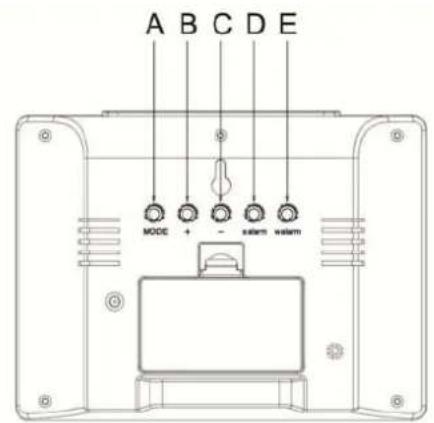

A=FUNCTIONMODEB+=C=-D=DAGALARME=MA-VRIJ ALARM

F=REPETER/VERLICHTING

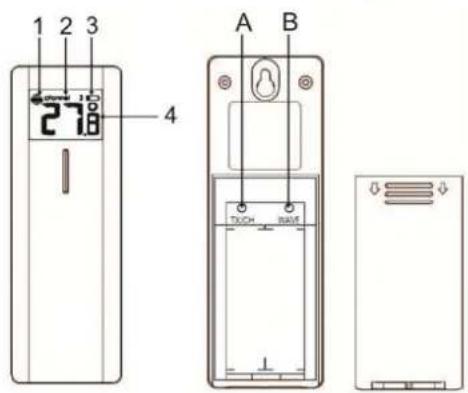

DE BUITEN SENSOR

Onderstaand ziet u de buiten sensor afgebeeld met verklaring van de diverse functies.

1. Symbool voor tijdsignal 2. Kanaal 3. Aanduiding batterij 4. Temperatuur

A = TX/CH kanaal keuze

B = signalaizoeker

LET OP: HANG DE BUITEN SENSOR BIJ VOORKEUR OP EEN BESCHUTTE PLAATS OP.

DEWERKING

Open de batterij vakjes aan dechterzijden van het basisstation en de buiten sensor. Plaats de batterijen in de betreffende vakjes en let u hierbij vooral op de juiste poolrichting.

Plaats de batterijen eerst in het basisstation en verrolgens in de buiten sensor.

Het basisstation maakt nu verbinding met de buiten sensor. Na ongeveer 3 Minutes zal de buiten temperatuur in het display van het basisstation verschijnen indien de overdracht van de gegevens succesvol is verlopen. Als de overdracht Niet is gelukt drukt u dan de "- " toets gedurende 3 Seconde in zodat de overdracht opnieuw worden gestart.

De module voor deontvangst van het tijdsignal is in de buiten sensor ingebouwd. De overdracht van dit signal kan alleen danplaatsvinden indien het tijdsignal in de buiten sensor is ontvangen, omervoelgens via een draadloze verbindingaar het basisstation te worden doorgezonden (de buiten sensor stuurt elke minuut een actueel signalaar het basisstation).

Zo lang de buitensensor nog zoekt maar het tijdsignal knippert het RCCsymbool in het display van de sensor.

Zodra het signalaal succesvol ontvangen is blijft het RCC symbol continue in het display leesbaar en knippert nicht meer. Aansluitend worden het signalaalaar het basisstation doorgestuurd.

LET OP: het zendbereik van de sensor bedraagt circa 30 meter in open veld. Deze afstand worden verdort door obstakels als bijvoorbeeld een betonnen muur. Zorgt u ervoor dat het signalaal goed ontvangen kan worden.

HANDMATIGE INSTELLING

Zodra de batterijen in het basisstation en de buiten sensor geplaatst zijn verloopt het instellingsproces volautomatisch. U kunt het basisstation ook handmatig instellen:

• Druk de "MODE" toets in en houd deze gedurende 3 seconden ingedrukt
• De urenaanduiding knippert. Gebruik de "+" of "−" toets om het juiste uur te kiezen
• Druk de "MODE" toets in om te bevestigen
• De minutenaanduiding knippert. Gebruik de "+" of " - " toets om de juiste minuten te kiezen
• Druk de "MODE" toets in om te bevestigen
• De jaaraanduiding knippert. Gebruik de "+" of "−" toets om het juiste joartal te kiezen
• Druk de "MODE" toets in om te bevestigen
• De maandaanduiding knippert. Gebruik de "+" of " - " toets om de juiste maand te kiezen
• Druk de "MODE" toets in om te bevestigen
• De datumaanduiding knippert. Gebruik de "+" of " - " toets om de juiste datum te kiezen
• Druk de "MODE" toets in om te bevestigen
• Het symbol voor de zendergestuurdeijd knippert. Gebruik de "+" of "-" toets om AAN of UIT de kiezen (kies bij voorkeur AAN voor de ontvangst van het signaal)
• Druk de "MODE" toets in om te bevestigen
• De aanduiding voor de tijdzone knippert. Gebruik de "+" of " - toets om de juiste tijdzone te kiezen

• Druk de "MODE" toets in om te bevestigen

• De aanduiding van de luchtdruk knippert. Gebruik de "+" of "−" toets om de juiste waarde te kiezen*

• Druk de "MODE" toets in om te bevestigen
• De aanduiding voor de Minimum / maximum luchtdruk knippert. Gebruik de "+"of " - " toets om de minimum en maximum temperatuur van de huidige dag uit te lezen of van deze opgeslagen waarden vanaf het begin.
• Druk de "MODE" toets in om te bevestigen
• Het weervoorspellingsymbol knippert. Gebruik de "+" of "-" toets om het juiste weersymbol te kiezen*
• Druk de "MODE" toets in om te bevestigen

*het weerstation is voor de luchtdruk ingesteld op zeeiveau. Indien u bijvoorbeeld in een appartemen gebouw op een hoge verdieping woont, is de luchtdruk bij u afwijkend van die van de begane grond. Zoek de juiste luchtdruk via het internet op en stel deze op uw hoogte in. Hierdoor krijgt u een juistere voorspelling en aangepast weervoorspellingsymbol.

Het symbol voor de weersvoorspelling knippert nadat u de luchtdruk hebft ingesteld. Wij adviseren de MODE knop nogmaals in te drukken om de instellenen te voltooien.

TOELICHTING

De klok verandert automatisch van de set-up functie maar het standard display indien tijdens het instellengedurende 20 seconde geen toets worden ingedrukt.

Uitleg voor de instelling van de tijdzone: U(Int)t de tijdzone handmatig instellen aan de tijdzone van een land waar het signala vanuit Frankfurt nog kan worden ontvangen (normaliter circa 1.500 kilometer rond Frankfurt/Main), maar waar de actuèle tijd van het signala verschilt. Denkt u bijvoorbeeld aan het tijdsverschil met Londen, waar het signala kan worden ontvangen, maar de onjuiste tijd wordt weergegeven. Door middel van de tijdzone aanpassing heeft u nog algtd de beschikking over het nauwkeurige tijdsignal en wordt tevens de juiste tijd terplaatse aangegeven.

INSTellen DAG ALARM

Dit product beschikt over 2 alarminstellingsmogelijkheden. U kunt een alarm voor een enkele dag instellen of kiezen voor bijvoorbeeld en bloc maandag – vrijdag, waarin u dagelijks op bezelfdearend worden geweekt.

INSTellen Van HET ENKELVOUDIGE ALARM (BIJVOORBEELD VOOR ZATERDAG / ZONDAG)

• Druk de " S ALARM " toets in omhet enkelvoudige alarm te activeren
• Druk de " S ALARM " toets in en houd deze gedurende 3 seconden ingedrukt
• De urenaanduiding van de alarmijd knippert. Gebruik de "+" of " - " toets om het juiste uu te kiezen

• Druk de "S ALARM" toets om te bevestigen

• De minutenaanduiding van het alarm knippert. Gebruik de " + " of " - " toets om de juiste Minutes te kiezen

• Drukd "S ALARM"toets om te bevestigen

INSTellen VAN HET WERKDAGEN ALARM (MAANDAG -VRIJDAG)

• Druk de "W ALARM" toets in om het werkdagen alarm te activeren
• Druk de "W ALARM" toets in en houd deze gedurende 3 seconden ingedrukt
• De urenaanduiding van de alarmijd knippert. Gebruik de " + " of " - " toets om het juiste uur te kiezen
• Druk de "W ALARM" toets om te bevestigen
• De minutenaanduiding van het alarm knippert. Gebruik de "+" of "−" toets om de juiste Minutes te kiezen
• Druk de "W ALARM" toets om te bevestigen

ALARM UITSCHAKELEN

• Wanner W alarm in het display zichtbaar is druk dan op de "W ALARM" toets om het alarm uit te schakelen.
• Wanner S alarm in het display zichtbaar is druk dan op de "S ALARM" toets om het alarm UIT te schakelen.
• Indien beiden alarminstellungen uitgeschakeld zich ziet u hetwoord OFF in het display

REPRETEERFUNCTIE

Om de repeteerfunctie te activeren dient u de volgende stappen te doorlopen:

• Druk de "SNOOZE/LIGHT" toets in zodra het alarm afgaat om de repeteerfunctie te activeren
• Indien deze functie geactiveerd is knippert het alarm symbol.
• Het alarm gaat om de 5 minuten opnieuw af tot u deze functie uitzet.
• Het alarm klinkt gedurende 2 minutes indien het Niet worden uitgeschakeld
• U kunt deze functie uitzetten door een willekeurige knop in te drukken

24 UUR FORMAAT

De tijdsaanduiding is alleen beschikbaar in het 24uur formaat.

TEMPERATUURAANDUIDING

De temperatuur aanduiding is alleen beschikbaar in Celsius

MINIMUM/MAXIMUMTEMPERATUURVANDEDAG

U kurz de hoogste - en laagste dagtemperatuur in het display aflezen

MINIMUM/MAXIMUM LUCHTDRUK

Er is een hoogste - en laagste luchtdruk in het display afleesbaar.

VORST ALARM

Indien de buitentemperatuur:tussen -3^ en +1^ bedraagt wordt het vorst alarm symbol in het display getoond.

7 WEERVOORSPELLING SYMBOLEN

Er zijn 7 verschillende symbolen voor verschillende weersvoorspellingen in het display zichtbaar, die op 2 manieren afwisseelend worden weergeven. De symbolen verspringen:tussen de weergave als in Icon 1 en Icon 2,zie onderstaand.

Let op: Wind worden in het display getoond samen met het weervoorspellingssymbol in het geval de luchtdruk binnen een tijsbestek van 3aareer van 3 hPa (2,25 mm HG) verandert.

De symbolen voor sneeuwval worden getoond wanner de buitentemperatuur lager dan 1^ is.

Lage luchtvochtigheid: Wanner de binnen luchtvochtigheid 20% of lager is wordt LOW HUM in het display getoond

ATTENTIE: de weersvoorspelling in dit product worden bepaald door de barometer en thermometer. Deze können afwijken van het actueleoorbeeld bij u terplaatse.

RONDE BAROMETER WEERGAVE EN LUCHTDRUKONTWIKKELING VAN DE AFGELOPEN 3 UUR

De luchtdruk worden centraal in het display van het basisstation zowel grafisch met een pijl als in cijfers aangegeven. U(Int de ze in de meeteenheden mmHg of hPa uitlezen, druk de "toets in om tussen deze 2 waarden te kiezen.

VERLICHTING

Druk de SNOOZE/LIGHT toets in om het display verlichting gedurende 7 seconden te activeren.

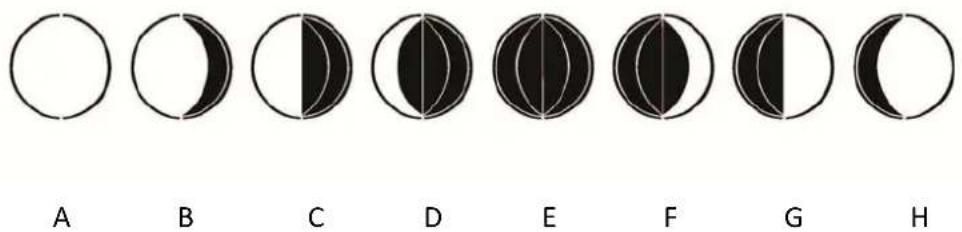

MAANSTANDEN

De maanstand worden door middel van 8 symbolen aangeven.

A= Nieuwe maan, B= Jonge maansikkel, C= Eerste kwartier, D = Wassende maan

E = Volle maan, F = Afnemende maan, G = Laatste kwartier, H = Asgrauwe maan

Let op: de zwarte segmenten van de maanstand verspringen, de actuèle maanstand blijft gedurende 6 seconden stil staan in het display.

• Druk de "+"toets in om een kanaal tekiezen. U kunt de gegevens van 3 verschillende sensoren in het basisstation uitlezen
• Druk de "- "toets in en houd deze gedurende 3 seconden ingedrukt om de buiten sensor te zoeken
• De buitentemperatuur worden in het display zichtaar zodiah het signaal van de buitensensor gezonden is.
• Er is een TX/CH toets aan de Achterzijde van de buiten sensor in het batterijvak. Druk.Deze toets in om het gewenste kanaal (1, 2 of 3) in te stellen. Houd.Deze toets gedurende 3 seconde ingedrukt om het zendergestuurde tijdsignal handmatig te versturen.
• De aanduiding van het kanaal 1, 2 of 3 is in het display zichtbaar. Het symbol van het kanaal dat ontvangt en de gegevens in het display toont knippert. Als er meerere sensoren op het bassistation�n aangesloten worden de gegevens van de kanalen die ontvangen om beurten getoond.

ONTVANGST VAN HET ZENDERGESTUURDE SIGNALAAL (ONTVANGST MODULE INGEBOUWD IN DE BUITEN SENSOR)

• Het Zoekenaar het DCF 77 zendergestuurde tijdsignal start direct zodra de batterijen in de buiten sensor zijn aangebracht. Het RCC symbol knippert.
  Zodra het signala is ontvangen stopt dit symbol met knipperen.
• De zendergestuurdeijd worden met de buiten temperatuur door middel van een draadloos signalaalaar het bassistation gestuurd. Zorgt u ervoor dat u het basisstation voor het ontvangen van dit signalaal heeft geactiveerd.

• Druk de WAVE toets in het batterijvak van de buiten sensor in om het zendergestuurde signal nogmaals te versturen of te onderbreken.

• Het RCC symbol wordt in het display van het basisstation weergegeven zodia het signala ontvangen is.

• De klok synchroniseert met het zendergestuurde signal automatisch elke dag:tussen 1 en 3 eer's nachts om eventuele verschillen bij te werken. Indien de synchronisatie Niet is gelukt verdwijnt het RCC symboluit het display. Een eventueeloodzakelijkeneuwe synchronisatie vindt tussen 4 en 5 eerplaats en eindigt om 5 eer. Als de synchronisatie dan nog Niet is gelukt stopt deze en loopt de klok als quartz klok door.

ATTENTIE

• Het knipperende RCC symbol betekent dat de ontvangst van het zendergestuurde signaal is gestart.
• Indien het RCCsymbool continue in het display worden weergeven betekent dit dat het zendergestuurde signalaal succesvol is ontvangen
• Houd u een minimale afstand van circa 2,5 meter aan:tussen uw basisstation en bijvoorbeeld uw tevisie om ontvangstverstoring van het signaal te voorkomen.
• De ontvangst van het signala is zwakker in ruimten met betonnen wanden zoals bijvoorbeeld een kelder en kantoor gebouwen. Indien uw het basisstationDICter bij een raam plaatst verbeteru de ontvangst aanmerkelijk.
• Gedurende de NIGHT zich er minder atmosferische storingen, zodate de ontvangst van het zendergestuurde signal dan beter verloopt. Eén synchronisatie per dag is voldoende om voor de tijd een nauwkeurigheid tot op een seonde te realizeren.

TIP: U(Int) te tijd ook handmatig instellen als u geen signala kunt ontvangen door bijvoorbeeld storingen, te groe afstand aan de sensor, obstkels als bijvoorbeeld een berg. Zodra het signala alsnog wordt ontvangen past de klok de tijd automatisch aan het signala aan. De ontvangst is - afhankelijk van bijzondere omstandigheden - in een cirkel van 1.500 kilometer vanuit Frankfurt / Mainz maybeijk.

MILIEUVRIENDELIJKE VERWIJDERING

Volgens de Europese regelgeving 2002/96/EC met betrekking tot elektrisch - en elektronisch afval mogen huishoudelijk apparaten nicht bij het ongesorteerde huisvuil worden weggegooid, maar dieren bij uwplaatselijk inzamelpunt te worden ingeleverd, zodat diverse onderdelen waar+kunnen worden hergebruikt en zo minder milieubelastend+zijn.

Het doorgestreepte afvalbak symbol bij dit product herinnert u aan dezeverplichting. Neemt u voor informatatie over uwplaatselijke regelgeving contact op met uwgemeente.

cresta

BELANGRIJK!

Wij bedanken u voor uw in CRESTA gestelde vertrouwen en+zijn ervan overtuigd, dat u jarenlang plezier zult hebben van ons product. Mocht uw product toch Niet maar behoren functioneren en/of heeft u vragen met betrekking tot de juiste werk ing ervan, dan staat er een deskundige的帮助下ork klaar om u van de nodige informatie te voorzien. Neemt u allereerst met once helpdesk contact op; u hoeft dus geen contact op te nemen met de winkel waar u dit articlel gekocht theeft.

CRESTA HELPDESK TELEFOON NUMMER: 0900-4000030

Wij bieden u 2aar garantie op once producten. Onze garantie dekt alle fabricagefouten en technische problemen, die nicht voortkomen uit ondeugdelijk gebruik en/of gebruik anders dankaarvoor bedoeld. Breuk-, valschade, waterschade e.d. zich van once garantieuitgesloten.

Voor dit product geldt een RMAprocedure - zie ook: www.cresta.nl/rma

garantie alleen op vertoon van originele aankoopbon

DRUKFOUTEN EN MODELWIJZIGINGEN VOORBEHOUDEN
