• dB(A) 84 84 OC 3 OC 3 Plus Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser Veiligheidsinstructies p. 29
• Reglementair gebruik p. 31
• Milieubescherming p. 31
• Toebehoren en reserveonderdelen p. 31
• Leveringsomvang p. 32
• Veiligheidsinrichtingen p. 32
• Beschrijving apparaat p. 32
• Inbedrijfstelling p. 32
• Werking p. 33
• vervoer p. 33
• Opslag p. 33
• Verzorging en onderhoud p. 34
• Hulp bij storingen p. 34
• Garantie p. 34
• Technische gegevens p. 34

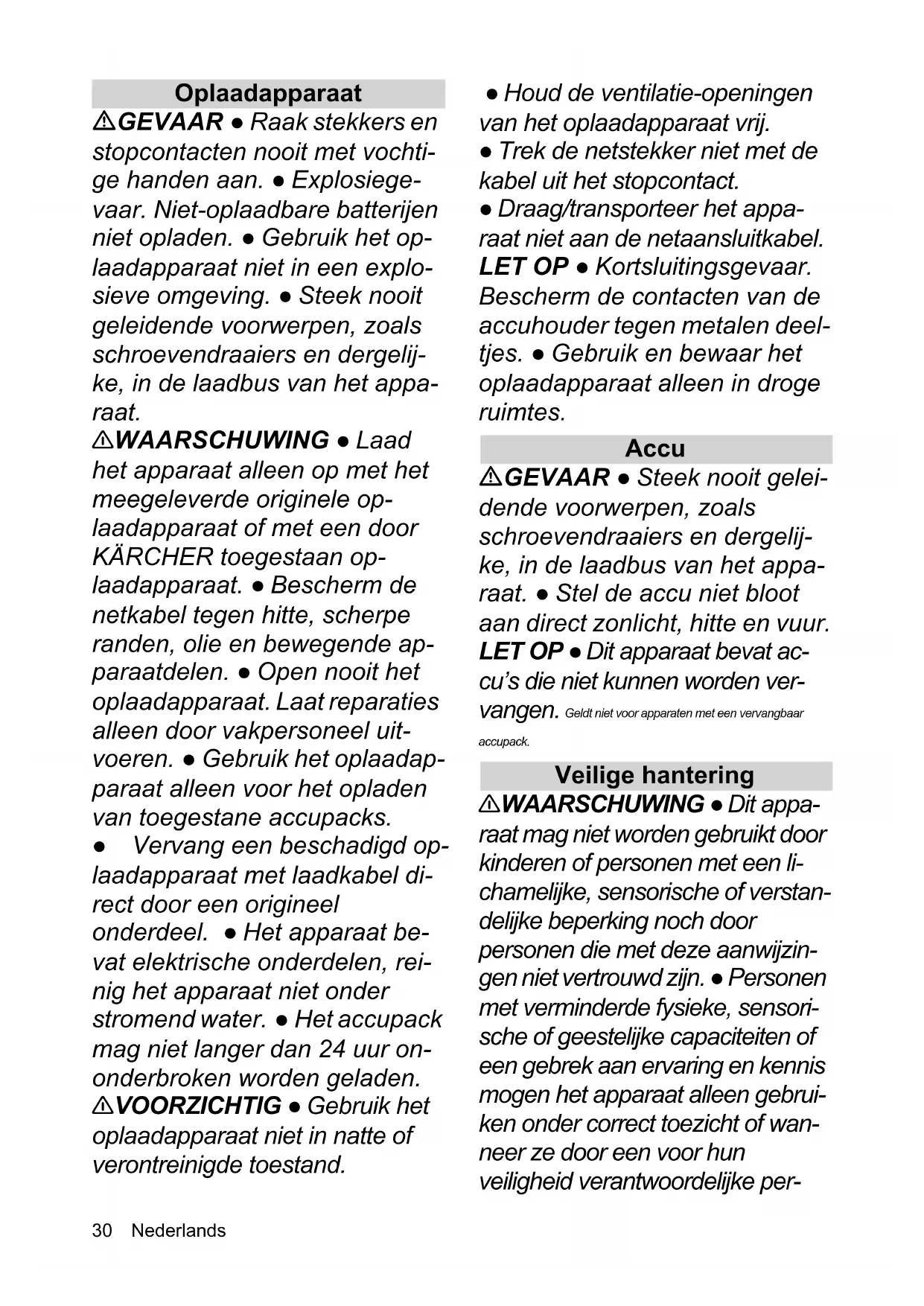

• EU-conformiteitsverklaring 1HGHUODQGV Oplaadapparaat GEVAAR ● Raak stekkers en stopcontacten nooit met vochti- ge handen aan. ● Explosiege- vaar. Niet-oplaadbare batterijen niet opladen. ● Gebruik het op- laadapparaat niet in een explo- sieve omgeving. ● Steek nooit geleidende voorwerpen, zoals schroevendraaiers en dergelij- ke, in de laadbus van het appa- raat. 몇 WAARSCHUWING ● Laad het apparaat alleen op met het meegeleverde originele op- laadapparaat of met een door KÄRCHER toegestaan op- laadapparaat. ● Bescherm de netkabel tegen hitte, scherpe randen, olie en bewegende ap- paraatdelen. ● Open nooit het oplaadapparaat. Laat reparaties alleen door vakpersoneel uit- voeren. ● Gebruik het oplaadap- paraat alleen voor het opladen van toegestane accupacks. ● Vervang een beschadigd op- laadapparaat met laadkabel di- rect door een origineel onderdeel. ● Het apparaat be- vat elektrische onderdelen, rei- nig het apparaat niet onder stromend water. ● Het accupack mag niet langer dan 24 uur on- onderbroken worden geladen. 몇 VOORZICHTIG ● Gebruik het oplaadapparaat niet in natte of verontreinigde toestand. ● Houd de ventilatie-openingen van het oplaadapparaat vrij. ● Trek de netstekker niet met de kabel uit het stopcontact. ● Draag/transporteer het appa- raat niet aan de netaansluitkabel. LET OP ● Kortsluitingsgevaar. Bescherm de contacten van de accuhouder tegen metalen deel- tjes. ● Gebruik en bewaar het oplaadapparaat alleen in droge ruimtes. Accu GEVAAR ● Steek nooit gelei- dende voorwerpen, zoals schroevendraaiers en dergelij- ke, in de laadbus van het appa- raat. ● Stel de accu niet bloot aan direct zonlicht, hitte en vuur. LET OP ● Dit apparaat bevat ac- cu’s die niet kunnen worden ver- vangen. Geldt niet voor apparaten met een vervangbaar accupack. Veilige hantering 몇 WAARSCHUWING ● Dit appa- raat mag niet worden gebruikt door kinderen of personen met een li- chamelijke, sensorische of verstan- delijke beperking noch door personen die met deze aanwijzin- gen niet vertrouwd zijn. ● Personen met verminderde fysieke, sensori- sche of geestelijke capaciteiten of een gebrek aan ervaring en kennis mogen het apparaat alleen gebrui- ken onder correct toezicht of wan- neer ze door een voor hun veiligheid verantwoordelijke per-1HGHUODQGV soon zijn getraind in het veilige ge- bruik van het apparaat en wanneer zij de hieruit voortvloeiende geva- ren begrepen hebben. ● Kinderen mogen niet met het apparaat spe- len. ● Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. ● Gebruik het apparaat alleen volgens de voor- schriften. Houd rekening met de plaatselijke omstandigheden en let bij het uitvoeren van werkzaamhe- den met het apparaat op andere personen en met name kinderen. ● Let in gevarenzones (bijv. tank- stations) op de desbetreffende vei- ligheidsvoorschriften. Gebruik het apparaat nooit in explosieve ruim- tes. ● Reinig geen voorwerpen die stoffen bevatten die gevaarlijk zijn voor de gezondheid (zoals asbest). ● Gevaar voor letsel. Richt de spuit- straal niet op de ogen. 몇 VOORZICHTIG ● Gebruik het apparaat niet wanneer het lekt, gevallen of zichtbaar beschadigd is. ● Gebruik of bewaar het appa- raat alleen conform de beschrij- ving en afbeelding. ● Laat het apparaat nooit zonder toezicht zo- lang het in gebruik is. ● Om een stabiele positie te garanderen, moet het apparaat op een vaste, effen ondergrond staan. ● Ongevallen of beschadigingen door omvallen van het apparaat. U moet voor alle werkzaamheden met of aan het apparaat zorgen dat het stabiel staat. LET OP ● Voeg geen reinigings- middelen of andere toevoegingen toe. ● Schade aan het apparaat. Vul nooit oplosmiddel, oplosmid- delhoudende vloeistoffen of on- verdunde zure (bijv. reinigingsmiddel, benzine, verf- verdunner en aceton) in de water- tank bij. ● Schade aan het apparaat door drooglopen. Scha- kel het apparaat alleen in, als zich water in de watertank bevindt. ● Gebruik het apparaat niet bij temperaturen onder 0 °C. Reglementair gebruik Gebruik de lagedrukreiniger uitsluitend voor de privé- huishouding. De lagedrukreiniger is bestemd voor het reinigen van bij- voorbeeld machines, voertuigen, gereedschappen, gevels, terrassen, tuinapparaten, huisdieren etc. met lagedrukwa- terstraal zonder gebruik van reinigingsmiddelen. Milieubescherming De verpakkingsmaterialen zijn herbruikbaar. Ver- wijder verpakkingen op een milieuvriendelijke manier. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak be- standdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct werking van het ap- paraat zijn deze bestanddelen echter noodzakelijk. Ver- wijder apparaten, voorzien van dit symbool, niet samen met huishoudelijk afval. Reinigingswerkzaamheden waarbij oliehoudend af- valwater ontstaat, zoals motorreiniging en bodem- was, mogen alleen op wasplaatsen met een olieafscheider worden uitgevoerd. Werkzaamheden met reinigingsmiddelen mogen alleen worden uitgevoerd op vloeistofdichte werk- oppervlakken met een aansluiting op de vuilwateraf- voer. Reinigingsmiddelen niet in wateren of de bodem laten afvloeien. In enkele landen is het niet toegestaan om water uit openbare wateren te halen. Instructies betreffende inhoudsstoffen (REACH) Actuele informatie over inhoudsstoffen treft u aan via in- ternetadres: www.kaercher.nl/REACH Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.nl. 1HGHUODQGV Leveringsomvang De leveringsomvang van het apparaat is op de verpak- king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans- portschade neemt u contact op met uw distributeur. Veiligheidsinrichtingen 몇 VOORZICHTIG Ontbrekende of gewijzigde veiligheidsinrichtingen Veiligheidsinrichtingen zijn er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit. Apparaatschakelaar De apparaatschakelaar verhindert dat het apparaat per ongeluk in werking wordt gesteld. Drukschakelaar Als de hendel op het handspuitpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt zo de lagedrukstraal. Als de hendel wordt indrukt, wordt de pomp weer ingeschakeld. Schakelaar voor motorbescherming Bij een te hoge stroomopname wordt het apparaat uit- geschakeld door de schakelaar voor motorbescher- ming. Symbolen op het apparaat Beschrijving apparaat Beschrijving apparaat In deze gebruiksaanwijzing wordt de maximale uitrus- ting beschreven. Afhankelijk van het model zijn er ver- schillen in de leveringsomvang (zie verpakking). Afbeeldingen, zie pagina met grafieken Afbeelding A 1 *Voertuigadapter2 Oplaadapparaat3 Draaggreep van het apparaat4 Laadbus5 Apparaatschakelaar6 Weergave van de ladingstoestand7 Handspuitpistool 8 *Kegelstraalmondstuk voor voorzichtige reiniging9 *Universele borstel10 Plattestraalmondstuk11 Watertank12 Deksel watertank13 Handgreep voor watertank14 Opbergvak voor kleine delen15 Ventielopener16 Fijnfilter17 Typeplaatje18 *Zuigslang19 *Zuigslangaansluiting20 *Waterfilter21 *Afsluitklep22 *Toebehorenbox23 *Viscosedoek24 *Vachtreinigingsborstel25 *Microvezeldoek p. 35

• optioneel Knippercodes Inbedrijfstelling

1. Het apparaat op een vlakke ondergrond zetten.

Afbeelding B Instructie Tijdens het laden knippert de weergave van de ladings- toestand. Als de accu volledig is geladen, brandt deze continu. Raadpleeg voor de duur van de laadtijd hoofd- stuk Technische gegevens. Watertoevoer LET OP Verontreiniging van water Beschadiging van pomp en toebehoren Vul alleen schoon water in de tank. Zorg ervoor dat uitsluitend schoon water wordt aange- zogen. Watertoevoer uit geïntegreerde watertank LET OP Onjuiste watertoevoer Beschadiging van het apparaat Vul geen reinigingsmiddelen, gewasbeschermingsmid- delen of andere toevoegingen in de watertank. Dompel het apparaat niet onder in water. Neem de watertank er om te vullen af.

1. De draaggreep van het apparaat opzij zwenken.

2. De watertank verticaal omhoog trekken.

3. De deksel van de watertank openen en de water-

tank vullen. Afbeelding E

4. De watertank op het apparaat plaatsen.

Afbeelding F Laad de accupack alleen op met het meegeleverde originele oplaadappa- raat of met een door KÄRCHER toe- gestaan oplaadapparaat. PS02 PS02 de accu wordt opgeladen. De accu is volledig gela- den. Waarschuwing voor gerin- ge accuspanning (ca. 2 mi- nuten restlooptijd). De accu is ontladen. Het apparaat kan niet worden uit- of ingeschakeld. De motorveiligheidsscha- kelaar werd geactiveerd (zie hoofdstuk Hulp bij sto- ringen).1HGHUODQGV Instructie Zorg ervoor dat de lagedrukslang in de uitsparing ligt en niet wordt ingeklemd. Water uit open reservoirs aanzuigen

1. De watertank verticaal omhoog trekken.

2. De klepopener met behulp van de zuigslangaanslui-

ting of een geschikte tang eruit nemen. Afbeelding G

3. De zuigslangaansluiting op het fijnfilter steken.

4. Het fijnfilter met de zuigslangaansluiting of een ge-

schikte tang eruit nemen. Afbeelding I

5. Het fijnfilter van de zuigslangaansluiting verwijderen.

6. De zuigslangaansluiting in het apparaat steken en

door 90°-draaiing vastzetten. Afbeelding J

7. De aanzuigslang met geïntegreerd filter in de water-

bron (bijvoorbeeld in een wateremmer) hangen. LET OP Verlies van klepopener en fijnfilter Gebruik van het apparaat niet mogelijk Berg de klepopener en het fijnfilter op in het opbergvak. Plaats de klepopener en het fijnfilter voor gebruik sa- men met de watertank. Zorg dat de tap van de klepope- ner naar boven wijst. Werking LET OP Droogloop van de pomp Beschadiging van het apparaat Als het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk Hulp bij storingen.

1. De apparaatschakelaar indrukken.

2. De hendel van het handspuitpistool indrukken.

Ca. 2 minuten voor einde van de bedrijfstijd (zie hoofd- stuk Technische gegevens) begint de laadtoestands- weergave te knipperen. Gebruik met kegelstraalmondstuk Het kegelstraalmondstuk is voor de voorzichtige reini- ging van vacht en poten of bijzonder gevoelige compo- nenten geschikt. 몇 VOORZICHTIG Sproeistraal Letsel van ogen en oren De sproeistraal niet op ogen en oren richten.

1. Het kegelstraalmondstuk monteren.

Afbeelding L Werking met reinigingsmiddel GEVAAR Niet in acht nemen van het veiligheidsgegevens- blad Ernstige gezondheidsschade door ondeskundig ge- bruik van het reinigingsmiddel Neem het veiligheidsgegevensblad van de fabrikant van het reinigingsmiddel in acht, met name de instruc- ties over de persoonlijke veiligheidsuitrusting. LET OP Onjuiste watertoevoer Beschadiging van het apparaat Vul geen reinigingsmiddelen, gewasbeschermingsmid- delen of andere toevoegingen in de watertank. Aanbevolen reinigingsmethode

1. Het reinigingsmiddel spaarzaam op het droge op-

pervlak sproeien en laten inwerken (niet laten op- drogen).

2. Het losgeraakte vuil met de lagedrukstraal weg-

spoelen. Gebruik met universele borstel LET OP Beschadiging van oppervlakken door verontreinig- de universele borstel Lakschade Zorg ervoor dat op de universele borstel geen vuil of an- dere deeltjes zitten, alvorens deze te gebruiken.

1. De universele borstel monteren.

Afbeelding M Werking onderbreken

1. De hendel van het handspuitpistool loslaten.

Na ca. 5 minuten zonder bediening wordt het apparaat automatisch uitgeschakeld. Werking beëindigen

1. De tank verwijderen resp. de aanzuigslang verwij-

2. Het apparaat inschakelen.

3. Hendel van het handspuitpistool bedienen tot geen

water meer uittreedt.

4. De hendel van het handspuitpistool loslaten.

5. De tank volledig legen.

6. Eventueel het fijnfilter en de klepopener plaatsen.

Zorg dat de pen van de ventielopener naar boven wijst. vervoer 몇 VOORZICHTIG Gevaar voor letsel en beschadiging Houd bij het transport rekening met het gewicht van het apparaat.

1. Neem tijdens het transport de voorschriften voor het

vervoer van gevaarlijke goederen in acht. Transport met de hand

1. Apparaat bij de handgreep optillen en dragen.

Transport in voertuigen

1. Apparaat borgen tegen wegglijden en kantelen.

Opslag 몇 VOORZICHTIG Niet in acht nemen van het gewicht Gevaar voor letsel en beschadiging Houd bij de opslag rekening met het gewicht van het ap- paraat. Apparaat opbergen

1. Het apparaat op een vlakke ondergrond neerzetten.

2. Het apparaat binnen de toegestane omgevingstempera-

tuur bewaren (zie hoofdstuk Technische gegevens). Vorstbescherming LET OP Vorstgevaar Apparaten die niet volledig leeg zijn, kunnen bescha- digd raken door vorst. Maak het apparaat en het toebehoren volledig leeg. Bescherm het apparaat tegen vorst.

1. Het apparaat legen (zie hoofdstuk Werking beëindi-

gen). 1HGHUODQGV Verzorging en onderhoud GEVAAR Aanraken van onderdelen onder spanning Verwonding door elektrische schok Schakel het apparaat vóór alle werkzaamheden uit en koppel het los van het oplaadapparaat. Klepopener /fijnfilter reinigen De klepopener en het fijnfilter regelmatig reinigen. LET OP Materiële schade door niet-deskundige reiniging Zorg ervoor dat de klepopener en het filter net te sterk beschadigen.

1. De watertank verticaal omhoog trekken.

2. De klepopener met behulp van de zuigslangaanslui-

ting of een geschikte tang eruit nemen. Afbeelding G

3. De zuigslangaansluiting op het fijnfilter steken.

4. Het fijnfilter met de zuigslangaansluiting of een ge-

schikte tang eruit nemen. Afbeelding I

5. De klepopener en het fijnfilter onder stromend water

6. Het fijnfilter en de klepopener plaatsen. Zorg dat de

pen van de ventielopener naar boven wijst. Hulp bij storingen GEVAAR Aanraken van onderdelen onder spanning Verwonding door elektrische schok Schakel het apparaat vóór alle werkzaamheden uit en koppel het los van het oplaadapparaat. Laat reparatiewerkzaamheden en werkzaamheden aan elektrische onderdelen alleen door de geautoriseerde klantenservice uitvoeren. Storingen hebben vaak oorzaken die eenvoudig met be- hulp van het volgende overzicht kunnen worden verhol- pen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice. Apparaat draait niet De laadtoestand van de accu is te gering.

1. De laadtoestand van de accu controleren, eventueel

de accu laden. De motor overbelast, de motorveiligheidsschakelaar werd geactiveerd.

1. Het apparaat uitschakelen.

2. Het apparaat inschakelen en in bedrijf stellen.

De omgevingstemperatuur ligt buiten het toegestane bereik (zie hoofdstuk Technische gegevens), de motor- veiligheidsschakelaar werd geactiveerd.

1. Het apparaat uitschakelen.

2. Het apparaat laten afkoelen / verwarmen.

3. Het apparaat inschakelen en in bedrijf stellen.

Als de storing meerdere keren optreedt, het appa- raat door de klantenservice laten controleren. Het apparaat bereikt niet de vereiste druk

2. De klepopener en het fijnfilter reinigen (zie hoofd-

stuk Klepopener /fijnfilter reinigen).

3. Zorg dat de ventielopener met de pen naar boven

wordt geplaatst. Sterke drukschommelingen

1. Het mondstuk reinigen: Verontreinigingen uit de

mondstukboring met een naald verwijderen en aan de voorkant met water uitspoelen.

2. Controleren of zich voldoende water in de tank resp.

het waterreservoir bevindt. Apparaat ondicht

1. Geringe lekkage van het apparaat ligt aan de con-

structie en is normaal. Neem contact op met de ver- antwoordelijke klantenservice wanneer het apparaat sterke lekkage vertoont. Garantie In elk land gelden de garantievoorwaarden die door on- ze verantwoordelijke verkoopmaatschappij zijn uitgege- ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate- riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge- autoriseerde klantenservice. (adres zie achterzijde) Technische gegevens Technische wijzigingen voorbehouden. OC 3 OC 3 Plus Elektrische aansluiting/batterij Nominale spanning accu V 6 6 Nominaal vermogen appa- raat W45 45 Beschermingsgraad IPX4 IPX4 Beschermingsklasse III III Oplaadapparaat Netspanning oplaadappa- raat V 100-240 100-240 Uitgangsspanning V 9,5 9,5 Uitgangsstroom A 0,6 0,6 Fase ~ 1 1 Frequentie Hz 50-60 50-60 Gegevens capaciteit apparaat Oplaadtijd bij lege accu 3 3 Bedrijfsduur met volledig opgeladen accu min 15 15 Bedrijfsdruk MPa 0,5 0,5 Volume verswaterreservoir l 4 7 Aanzuighoogte (max.) m 0,5 0,5 Omgevingstemperatuur °C 0-40 0-40 Afmetingen en gewichten Lengte mm 236 236 Breedte mm 277 283 Hoogte mm 201 261 Gewicht (met toebehoren) kg 6,2 9,3 Berekende waarden conform EN 60335-2-79 Geluidsdrukniveau L
