GEBRUIKSAANWIJZING RA1572 ROTEL

(PCMLineal) 44’1 kHz, 48 kHz, 88’2 kHz, 96 kHz, 176’4 kHz o 192 kHz (cuanticación entre 16 y 24 bits).52 RA‑1572 Amplicador Integrado Estereofónico Características Técnicas Potencia Continua de Salida 120 vatios/canal (20 ‑ 20.000 Hz, THD < 0’03%, 8 ohmios) Distorsión Armónica Total < 0’03% (20 ‑ 20.000 Hz, 8 ohmios) Distorsión por Intermodulación < 0’03% (60 Hz : 7kHz, 4:1) Respuesta en Frecuencia Entradas de Línea 20 Hz - 20.000 Hz, +/- 0’5 dB Entrada de Fono 10 Hz - 10.000 Hz, +/- 0’5 dB Factor de Amortiguamiento 300 (20 ‑ 20.000 Hz, 8 ohmios) Sensibilidad/Impedancia de las Entradas de Línea Entrada de Fono (MM) 2’1 mV/47k ohmios Entradas de Línea (RCA) 270 mV/100k ohmios Entradas de Línea (XLR) 440 mV/100k ohmios Nivel de Saturación Entrada de Fono (MM) 32 mV Entradas de Línea (RCA) 4 V Entradas de Línea (XLR) 5’5 V Nivel/Impedancia de Salida del Preamplificador 1’5 V/470 ohmios Relación Señal/Ruido (ponderación A) Entrada de Fono 80 dB Entradas de Línea 100 dB Sección Digital Respuesta en Frecuencia 10 Hz - 90kHz (+/- 2 dB, Max) Relación Señal/Ruido (norma IHF/ponderación A) 100 dB Sensibilidad/Impedancia de Entrada 0 dBfs/75 ohmios Nivel/Impedancia de Salida del Preamplificador 1’3 V (a - 20 dB) Señales Digitales Coaxiales/Ópticas PCM Lineal S/PDIF (hasta 24 bits/192 kHz) PC-USB USB Audio Class 1.0 (hasta 24 bits/96 kHz) USB Audio Class 2.0 (hasta 32 bits/384 kHz)* *Se requiere la instalación de un controlador (“driver”) específico. DSD y DoP soportado Alimentación Versión para EE.UU. 120 voltios/60 Hz Versión para Europa 230 voltios/50 Hz Consumo 400 vatios Consumo en Standby < 0’5 vatios BTU (4 ohmios, 1/8º de la potencia nominal) 810 BTU/h Dimensiones (An x Al x P) 431 x 144 x 358 mm Altura del Panel Frontal 3U (132’6 mm) Peso Neto 13 kg Todas estas especificaciones son correctas en el momento de la impresión del presente manual de instrucciones. Rotel se reserva el derecho a realizar modificaciones en las mismas sin aviso previo. Rotel y el logotipo Rotel HiFi son marcas registradas de The Rotel Co. Ltd., Tokio, Japón. “Made for iPod” y “Made for iPhone” significa que un determinado accesorio electrónico ha sido especícamente diseñado para conectarse a, respectivamente, un iPod o un iPhone y ha sido homologado por su desarrollador para que satisfaga los estándares de prestaciones establecidos por Apple. Apple no es responsable del funcionamiento de este dispositivo ni de su compatibilidad con las normas de seguridad y regulaciones existentes. Asimismo, tenga en cuenta que el uso de este accesorio con un iPod o un iPhone puede afectar las prestaciones del mismo cuando se trabaja con conexión inalámbrica. iPhone, iPod, iPod classic, iPod nano e iPod touch son marcas comerciales de Apple Inc. registradas en EE.UU. y otros países.53 Opmerking De RS232‑aansluiting mag alleen worden gebruikt door bevoegde personen. WAARSCHUWING: Er bevinden zich geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan of moet uitvoeren. Laat onderhoud altijd door erkende onderhoudsmonteurs uitvoeren. WAARSCHUWING: Om het risico op brand of elektrische schokken te verminderen, dient u te voorkomen dat het apparaat wordt blootgesteld aan water en vocht. Stel het apparaat niet bloot aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoals een vaas, op het apparaat. Voorkom dat er voorwerpen in de behuizing terechtkomen. Mocht het apparaat aan vocht worden blootgesteld of mocht er een voorwerp in de behuizing terechtkomen, trek de netstekker dan onmiddellijk uit het stopcontact. Breng het apparaat voor controle en eventuele reparaties naar een erkend onderhoudsmonteur. Lees alle aanwijzingen. Bewaar deze handleiding. Neem alle waarschuwingen ter harte. Volg alle gebruiksaanwijzingen op. Gebruik dit apparaat niet in de buurt van water. Reinig de behuizing van het apparaat alleen maar met een droge doek of met een stofzuiger. Plaats het apparaat niet op een bed, bank, tapijt of een vergelijkbaar oppervlak waardoor de ventilatieopeningen afgesloten kunnen worden. Als het apparaat in een kast of boekenrek wordt geplaatst, moet het meubelstuk voldoende ventilatieruimte bieden om het apparaat goed te kunnen laten koelen. Houd het apparaat uit de buurt van radiatoren, warmtelampen, kachels of andere apparaten die warmte produceren. Een gepolariseerde stekker heeft twee pennen, de ene breder dan de andere. Een geaarde stekker heeft twee pennen plus randaardecontacten. De stekker heeft deze voorzieningen voor uw veiligheid. Verwijder ze niet. Als de stekker van het bijgeleverde snoer niet in uw stopcontact past, raadpleeg dan een elektricien. Leg het netsnoer zodanig dat het niet bekneld raakt, verbogen wordt, knikt, aan warmte wordt blootgesteld of op enige andere wijze beschadigd raakt. Let hierbij met name op het stekkergedeelte en het gedeelte van het snoer dat achter uit het apparaat komt. Gebruik alleen door de fabrikant voorgeschreven accessoires. Gebruik het apparaat alleen in combinatie met een standaard, rek, steun of schappensysteem sterk genoeg om het apparaat te ondersteunen. Let goed op als u het apparaat in een standaard of rek (ver)plaatst: zorg ervoor dat de standaard of het rek niet omvalt, waardoor u of iemand anders letsel zou kunnen oplopen of schade aan het apparaat. Neem de stekker uit het stopcontact bij onweer of als het apparaat langdurig niet gebruikt zal worden. Staak het gebruik van het apparaat onmiddellijk en laat het door professionele onderhoudsmonteurs controleren en/of repareren als: het netsnoer of de stekker beschadigd is; er voorwerpen in het apparaat zijn gevallen of er vloeistof in is gemorst; het apparaat aan regen is blootgesteld; het apparaat niet naar behoren lijkt te werken; het apparaat is gevallen of beschadigd. Dit symbool waarschuwt de gebruiker voor de aanwezigheid van ongeïsoleerde gevaarlijke spanning binnenin het apparaat dat een risico op elektrische schokken met zich meebrengt. Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen in deze handleiding en in de productdocumentatie. Producten van Rotel voldoen aan de BGS‑richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en aan de AEEA‑richtlijn betreffende afgedankte elektrische en elektronische apparatuur. Het symbool van een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijnen wordt voldaan en dat de producten op de juiste wijze gerecycled of verwerkt moeten worden conform deze richtlijnen. Dit symbool geeft aan dat dit apparaat dubbel geïsoleerd is. Aansluiting op een geaard stopcontact is niet vereist. Belangrijke veiligheidsaanwijzingen Laat ten minste 10 cm ruimte vrij rond het apparaat. WAARSCHUWING: Met de aansluiting voor de voedingskabel op het achterpaneel kunt u de stroomtoevoer verbreken. Het apparaat moet zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is. Sluit het apparaat aan op een stroomtoevoer die overeenkomt met de op het achterpaneel aangegeven type‑ en spanningsaanduiding. (VS: 120 V/60 Hz, EU: 230V/50Hz) Sluit het apparaat alleen met de bijgeleverde voedingskabel of een exact equivalent daarvan aan op het stopcontact. Verander niets aan de meegeleverde kabel. Gebruik geen verlengsnoer. Met de stekker van de voedingskabel kunt u de stroomtoevoer naar het apparaat verbreken. Door de stekker uit het stopcontact te trekken, verbreekt u de aansluiting op het stroomnet volledig. Dit is de enige manier om de stroomvoorziening volledig te verwijderen uit het apparaat. Sluit de luidsprekers aan met kabels volgens klasse 2: dit maakt een goede aansluiting mogelijk met minimaal risico van elektrische schokken. Stel de batterijen in de afstandsbediening niet bloot aan hoge temperaturen, zoals van direct zonlicht, vuur of andere warmtebronnen.

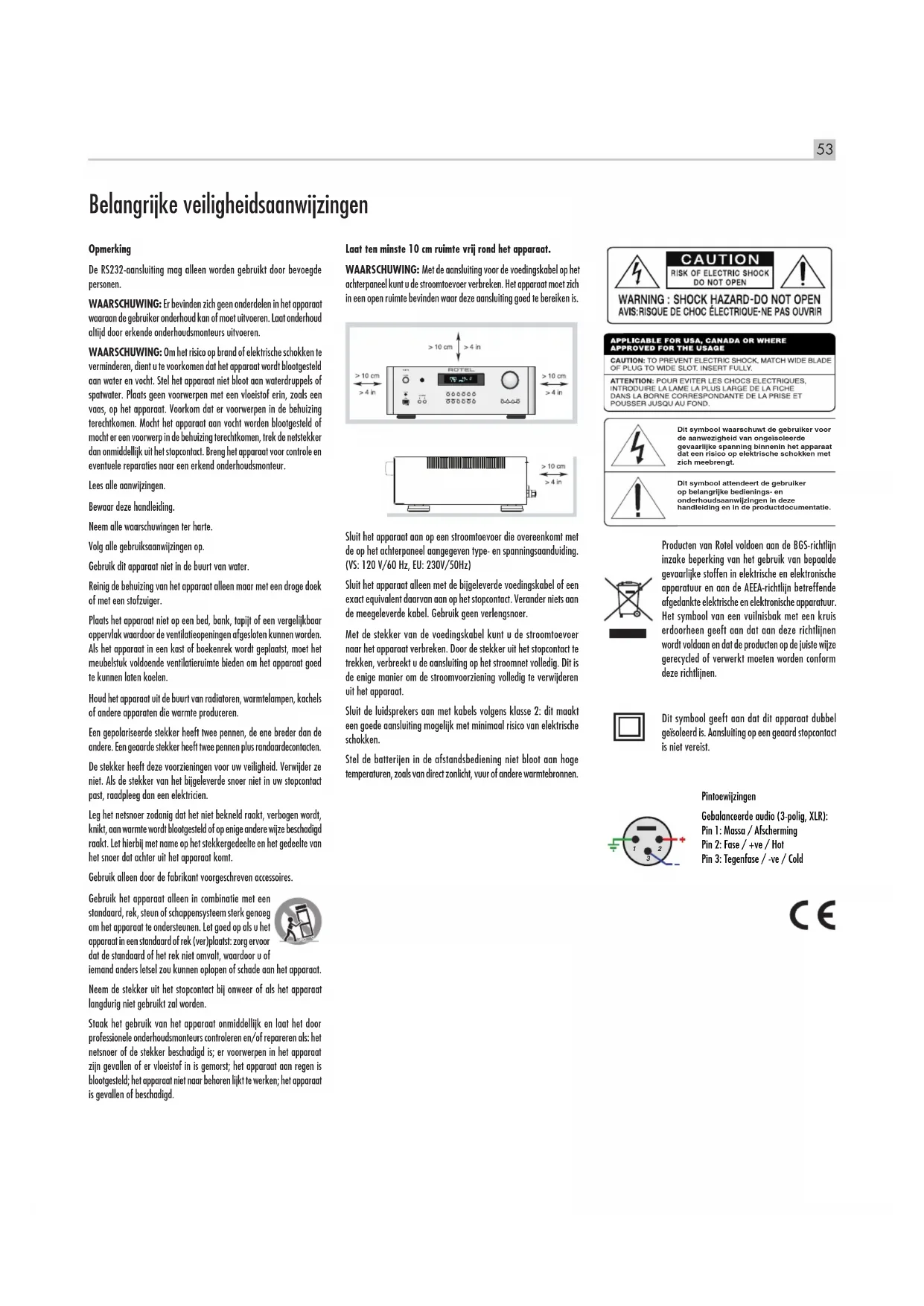

• Pintoewijzingen Gebalanceerde audio (3‑polig, XLR): Pin 1: Massa / Afscherming Pin 2: Fase / +ve / Hot Pin 3: Tegenfase / ‑ve / Cold54 RA‑1572 Geïntegreerde stereoversterker Over Rotel Ons verhaal is meer dan 50 jaar geleden begonnen. Door de jaren heen hebben we met onze producten honderden prijzen gewonnen en hebben honderdduizenden mensen van onze producten kunnen genieten. Mensen die net als u hoogwaardige apparatuur voor home-entertainment op waarde weten te schatten. Rotel is opgericht door een familie met een passie voor muziek die hi- apparatuur van de allerhoogste kwaliteit is gaan maken. Na al die jaren is die passie er nog steeds. Nog altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hikenners, ongeacht hun budget. Dit doel wordt gedeeld door alle medewerkers van Rotel. De ontwikkelaars van Rotel werken als één team samen. Ze luisteren zorgvuldig naar elk nieuw product en blijven het bijschaven tot het aan hun hoge eisen voldoet. zoals condensatoren uit het Verenigd Koninkrijk en Duitsland, halfgeleiders uit Japan of de VS, terwijl de ringkerntransformatoren altijd in Rotels eigen fabrieken worden vervaardigd. Het milieu gaat ons allemaal aan het hart. Omdat er steeds meer elektronica wordt geproduceerd, wordt het voor fabrikanten steeds belangrijker er alles aan te doen producten zo te ontwerpen dat deze het milieu zo min mogelijk belasten. Bij Rotel zijn we er trots op dat we hieraan ons steentje kunnen bijdragen. Om het loodgehalte in onze producten te verlagen, zijn we overgestapt op speciaal loodvrij soldeermiddel dat voldoet aan de BGS-richtlijn en op loodvrije componenten. Onze ontwikkelaars verhogen voortdurend de efciency van onze voedingen, zonder concessies te doen aan kwaliteit. Als ze op stand-by staan, gebruiken producten van Rotel zeer weinig stroom en voldoen zo aan internationale eisen voor stand-by stroomverbruik. Ook de Rotel-fabriek draagt een steentje bij aan het milieu door de assemblagemethoden steeds verder te verbeteren, om zo tot een schoner en groener productieproces te komen. Namens Rotel willen wij u bedanken dat u dit product hebt aangeschaft. Wij weten zeker dat u er vele jaren plezier van zult hebben. Inhoudsopgave Afbeelding 1: Bedieningselementen en aansluitingen 3 Afbeelding 2: Afstandsbediening RR-AX93 4 Afbeelding 3: Analoge ingangen en luidsprekeruitgangen 5 Afbeelding 4: Digitale ingangen 6 Afbeelding 5: Aansluiting Gebalanceerde ingangen (XLR) 7 Afbeelding 6: USB-ingang op het voorpaneel 7 Afbeelding 7: De Rotel Link en 12V trigger aansluitingen 8 Héél belangrijk 9 Belangrijke veiligheidsaanwijzingen p. 53
• Over Rotel p. 54
• Over wattage p. 55
• Aan de slag p. 55
• Enkele voorzorgsmaatregelen 55 Plaatsing 55 Kabels 55 De afstandsbediening RR-AX93 p. 56
• Code afstandsbediening tweede versterker 56 Batterijen voor de afstandsbediening 56 Aansluiting op het lichtnet en bediening AC-voedingsingang p. 56

Ingangen voor lijnspanning

Gebalanceerde ingangen (XLR)

Voorversterkeruitgang

Luidsprekeruitgangen

Luidsprekerselectie 57 Luidsprekerkabelselectie 57 Polariteit en fase 57 Luidsprekers aansluiten

Hoofdtelefoonuitgang

USB-ingang op het voorpaneel

USB-poort op het achterpaneel

Aansluiting voor een externe afstandsbediening

• Beveiligingscircuits p. 60
• Instellingenmenu p. 60
• Problemen oplossen p. 62
• De AAN/UIT-indicator brandt niet 62 De zekering vervangen 62 Geen geluid 62 Kan geen aansluiting maken via Bluetooth 62 Afspeelbaar geluidsformaat 62 Specificaties Nederlands Over wattage Het uitgangsvermogen van deze versterker wordt aangegeven als 120 watt per kanaal als beide kanalen op vol vermogen worden uitgestuurd. Rotel heeft ervoor gekozen om het uitgangsvermogen op deze manier aan te geven, omdat Rotel de ervaring heeft dat dit de meest nauwkeurige aanduiding van het vermogen van een receiver of versterker oplevert. Als u de specicaties voor verschillende producten wilt vergelijken, houd er dan rekening mee dat het uitgangsvermogen niet altijd op dezelfde manier wordt aangegeven, waardoor het dus mogelijk is dat u niet dezelfde waarden met elkaar vergelijkt. Het uitgangsvermogen kan bijvoorbeeld worden aangegeven voor slechts één kanaal in bedrijf, hetgeen een hogere maximumwaarde oplevert. De impedantie van een luidspreker geeft de elektrische weerstand of belasting aan die de luidspreker biedt als hij op de versterker wordt aangesloten. Meestal is dit 8 ohm of 4 ohm. Hoe lager de impedantie, des te meer vermogen de luidspreker nodig heeft. Een luidspreker van 4 ohm vraagt tweemaal zo veel vermogen als een luidspreker van 8 ohm. De versterkers van Rotel kunnen echter alle luidsprekerimpedanties van 8 tot 4 ohm aan, waarbij alle kanalen op vol vermogen kunnen werken. Omdat de ontwerpen van Rotel geoptimaliseerd zijn voor gebruikssituaties waarbij alle kanalen samenwerken, kan Rotel het echte uitgangsvermogen voor beide kanalen vermelden. Aan de slag U hebt de geïntegreerde stereoversterker RA-1572 van Rotel aangeschaft. Dank u wel daarvoor. Als u dit product van Rotel combineert met een hoogwaardig audiosysteem, bent u verzekerd van jarenlang muziekplezier. De RA-1572 is een hoogwaardige component met uitgebreide functies. Alle aspecten van het ontwerp zijn ervoor geoptimaliseerd om het volledige dynamische bereik en de subtiele nuances van uw muziek te behouden. De RA-1572 heeft een sterk gereguleerde voeding met een speciaal door Rotel ontworpen ringkerntransformator en maatwerkcondensatoren. Deze voeding met lage impedantie heeft voldoende voedingsreserves, waardoor de RA 1572 met het grootste gemak zelfs de meest veeleisende audiosignalen kan reproduceren. Dit type ontwerp is kostbaarder in productie, maar levert een beter muzikaal resultaat op. De printplaten zijn symmetrisch opgebouwd om de timing van de muziek nauwkeurig te kunnen behouden en getrouw te kunnen weergeven. Voor de schakelingen van de RA-1572 zijn metaal folieweerstanden en condensatoren van polystyreen of polypropyleen in de belangrijke signaalpaden gebruikt. Alle aspecten van dit ontwerp zijn met zorg bestudeerd om de meest waarheidsgetrouwe muziekweergave mogelijk te maken. De belangrijkste functies van de RA-1572 zijn gemakkelijk te installeren en te gebruiken. Als u ervaring hebt met andere stereosystemen, zult u in principe niets vreemds tegenkomen. U hoeft alleen maar de bijbehorende componenten aan te sluiten om volop te kunnen genieten van hoogwaardige geluidsweergave. Enkele voorzorgsmaatregelen WAARSCHUWING: Om schade aan uw systeem te voorkomen, dient u ALLE componenten in het systeem uit te schakelen alvorens de luidsprekers of aanverwante componenten aan te sluiten of los te koppelen. Schakel de systeemcomponenten pas weer in als u zeker weet dat alles goed en stevig is aangesloten. Besteed met name aandacht aan de luidsprekerkabels. Er mogen geen losse draadjes zijn die contact kunnen maken met de andere luidsprekerkabels of met het chassis van de versterker. Lees deze handleiding zorgvuldig. U vindt hierin niet alleen basisinstructies voor het installeren en het gebruiken van dit apparaat, maar ook waardevolle informatie over verschillende systeemconguraties voor de RA-1572 en algemene informatie om uw systeem optimaal te laten presteren. Mocht u nog vragen hebben, neem dan contact op met uw ofciële Rotel-verkoper. Natuurlijk kunt u met uw vragen en opmerkingen ook rechtstreeks bij Rotel terecht. Bewaar de doos en alle bijgesloten verpakkingsmaterialen voor eventueel toekomstig gebruik. Als u de RA-1572 niet in de originele verpakking verzendt of verhuist, kan dit tot ernstige schade aan uw versterker leiden. Vul de registratiekaart in, als die in de verpakking zit, en stuur hem op. Bewaar ook de originele aankoopbon. Hiermee kunt u de aankoopdatum aantonen als u aanspraak zou moeten doen op de garantie. Plaatsing Zoals alle audiocomponenten die lage signalen verwerken, kan ook de RA-1572 door de omgeving beïnvloed worden. Plaats de RA-1572 niet bovenop andere componenten. Vermijd ook dat audiosignaalkabels vlakbij elektrische voedingskabels lopen. Zo vermindert u het risico op het optreden van brommen en ruis. De RA-1572 wekt tijdens normaal gebruik warmte op. Om deze warmte af te voeren is de versterker voorzien van koelproelen en ventilatieopeningen. De ventilatiegleuven in de bovenkant moeten open blijven. Om te voorkomen dat de versterker oververhit raakt, moet er 10 cm ruimte zijn rond het chassis en moet er een redelijke luchtdoorstroming zijn op de installatielocatie. Houd bij het selecteren van een installatielocatie rekening met het gewicht van de versterker. Controleer of het schap of de kast sterk genoeg is. Wij adviseren u de RA-1572 in speciaal meubilair voor audiocomponenten te plaatsen. Dergelijk meubilair is ervoor ontworpen om trillingen die de geluidskwaliteit kunnen aantasten te verminderen of te onderdrukken. Vraag uw ofciële Rotel-verkoper om advies over het juiste meubilair en over de juiste installatie van audiocomponenten. De RA-1572 wordt met een afstandsbediening RR-AX93 geleverd en moet dusdanig worden opgesteld dat het infrarood signaal van de afstandsbediening de sensor voor de afstandsbediening op het voorpaneel kan bereiken. Kabels Houd voldoende afstand tussen de elektrische voedingskabels, de digitale signaalkabels en de gewone audiosignaalkabels in uw installatie. Zo vermindert u het risico dat de gewone audiosignaalkabels ruis oppikken van de voedingskabels of digitale signaalkabels. Gebruik altijd hoogwaardige mantelkabels om te voorkomen dat ruis de geluidskwaliteit van uw systeem aantast. Mocht u vragen hebben, vraag dan uw ofciële Rotel-verkoper om advies over welke kabel u het best kunt gebruiken bij uw systeem.56 RA‑1572 Geïntegreerde stereoversterker De afstandsbediening RR‑AX93 Sommige functies kunnen zowel worden bediend vanaf het voorpaneel als met de bijgeleverde afstandsbediening RR-AX93. Bij de beschrijving van de desbetreffende functies verwijzen cijfers in een vierkant kader naar het voorpaneel van het apparaat en letters met een cirkel eromheen naar de afstandsbediening. Code afstandsbediening tweede versterker De standaard ingestelde code is 1 Indien de afstandsbediening conicten veroorzaakt met andere versterkers van Rotel, kunt u de code met de volgende stappen in 2 veranderen. p. 6355

1. Druk op de afstandsbediening Tuner K en 2 O tegelijk in om de

afstandsbediening 5 seconden ingedrukt, zo in te stellen dat audiocode 2 wordt verzonden.2. Richt de afstandsbediening op de versterker en houd 2 O 14 seconden ingedrukt. De versterker geeft dan ‘AUDIO CODE SET 1 -> 2’ aan.3. Herhaal de bovenstaande procedure, maar druk op ‘1’ in plaats van ‘2’ om de code terug te veranderen naar Code 1.OPMERKING: Met de afstandsbediening kunnen de basisfuncties van tuners en cd‑spelers van Rotel worden bediend. Met de afstandsbedieningsknoppen met de vermelding FIJNOQ kunt u ook de cd‑ en tunerfuncties van uw systeem bedienen. De afstandsbediening werkt alleen naar behoren als de cd‑speler en/of tuner dezelfde code, 1 of 2, gebruiken. Batterijen voor de afstandsbediening Voordat u de afstandsbediening kunt gebruiken, moet u eerst de twee bijgeleverde AAA-batterijen plaatsen. Verwijder daarvoor het klepje aan de achterkant van de RR-AX93. Plaats de batterijen in het compartiment zoals op de afbeelding wordt getoond. Controleer of de afstandsbediening goed werkt en plaats het klepje weer terug. Als de batterijen te zwak worden, kan de RA-1572 niet meer altijd goed met de afstandsbediening bediend worden. Vervang de batterijen dan. Aansluiting op het lichtnet en bediening AC‑voedingsingang

In de fabriek is de RA-1572 gecongureerd voor de specieke netspanning in het land van aankoop, d.w.z. 120 of 230 V AC en een lijnfrequentie van 50 Hz of 60 Hz. De AC-lijnconguratie is aangegeven op een plaatje op het achterpaneel.OPMERKING: Als u uw RA‑1572 naar een ander land verhuist, moet u de versterker mogelijk opnieuw congureren voor gebruik met een andere lijnspanning. Voer deze conversie niet zelf uit. Als u de behuizing van de RA‑1572 opent, wordt u blootgesteld aan gevaarlijke spanning. Raadpleeg een erkend onderhoudsmonteur of de onderhoudsafdeling van Rotel voor informatie.OPMERKING: Sommige producten zijn bestemd voor verkoop in meer dan één land en worden daarom met meer dan één voedingskabel geleverd. Gebruik uitsluitend de voor uw land of regio geschikte kabel.Door het relatief hoge vermogen kan de RA-1572 veel stroom trekken. Daarom moet het rechtstreeks in een gepolariseerde stopcontact worden aangesloten met behulp van de meegeleverde kabel of andere kabel met hoge stroom, zoals aanbevolen door uw erkende Rotel-dealer. Gebruik geen verlengsnoer. U kunt eventueel gebruikmaken van een speciale meervoudige stekkerdoos als de specicaties van de stekkerdoos (en het stopcontact waarop deze wordt aangesloten) afdoende zijn voor de stroom die gevraagd wordt door de RA-1572 en alle erop aangesloten componenten.Als u langere tijd niet thuis bent, bijvoorbeeld als u een maand op vakantie gaat, is het verstandig om de stekker van uw versterker (en die van andere audio- en videoapparatuur) niet in het stopcontact te laten zitten terwijl u weg bent. AAN/UIT‑knop en AAN/UIT‑indicator

Druk op de AAN/UIT-knop op het voorpaneel om het apparaat in te schakelen. Het lampje van de AAN/UIT-indicator gaat branden als het apparaat is ingeschakeld. Druk nogmaals op de AAN/UIT-knop om het apparaat uit te schakelen.Als de AAN/UIT-knop is ingedrukt (in de stand ‘aan’), kunt u met de knoppen ON en OFF op de afstandsbediening de RA-1572 activeren. In de stand-by-modus blijft de AAN/UIT-led verlicht, maar het display wordt uitgeschakeld. 12V‑triggeruitgang

Zie afbeelding 7Bepaalde audiocomponenten kunnen automatisch worden ingeschakeld met een 12V-’inschakelsignaal’. De twee 12V-triggeruitgangen van de RA-1572 leveren dit signaal. Daarvoor moet u geschikte componenten met een kabel met een conventionele 3,5mm miniplug op de RA-1572 aansluiten. Als de RA-1572 wordt uitgeschakeld, wordt het inschakelsignaal onderbroken en worden de componenten die hierdoor worden aangestuurd ook uitgeschakeld. OPMERKING: Als u andere apparaten met een Rotel Link hebt aangesloten, schakel deze apparaten dan met behulp van de Rotel Link‑verbinding in en uit. Sluit de Rotel Link‑ en 12V‑triggerkabels nooit tegelijk aan. De in‑ en uitschakelfuncties van de 12V‑triggerkabels gaan dan namelijk voor op de Rotel Link‑functies. Ingangssignaalaansluitingen OPMERKING: Om harde geluiden te voorkomen waarop u en uw luidsprekers geen prijs zullen stellen, is het beter het systeem uit te schakelen alvorens iets aan te sluiten. Phono‑ingang

Zie afbeelding 3Sluit de kabel van de platenspeler op de linker en rechter Phono-ingangen aan. Als de platenspeler een massakabel heeft, moet u die aansluiten op de schroefklem links van de Phono-ingangen. Dit helpt brommen en ruis te voorkomen.57 Nederlands Ingangen voor lijnspanning

Zie afbeelding 3De ingangen CD, Tuner en Aux op de versterker zijn analoge ‘lijningangen’. Op deze ingangen kunt u componenten als een cd-speler of een andere audiobron met een analoge audio-uitgang aansluiten.De linker- en rechterkanalen zijn duidelijk aangeduid en moeten worden aangesloten op de desbetreffende kanalen van de broncomponent. De stekkers voor links zijn wit, die voor rechts zijn rood. Sluit signaalbroncomponenten met hoogwaardige RCA-kabels op de RA-1572 aan. Vraag uw ofciële Rotel-verkoper om advies over kabels. Gebalanceerde ingangen (XLR)

Zie afbeelding 5Er zijn twee gebalanceerde XLR-ingangen beschikbaar voor audiosignalen van de cd-speler, Bluray-speler of andere broncomponenten met XLR-uitgangen.OPMERKING: Kies slechts één methode voor de analoge verbinding tussen een broncomponent en de RA‑1572. Sluit nooit zowel de RCA‑ als de XLR‑uitgangen van een broncomponent tegelijkertijd op de RA‑1572 aan. Digitale signaalingangen

Zie afbeelding 4Er zijn drie sets digitale ingangen. Deze zijn aangeduid als 1 en 2 en ze zijn respectievelijk bedoeld voor COAXIALE en OPTISCHE verbindingen. Sluit de COAXIALE of OPTISCHE PCM-uitgangen van uw broncomponent op deze ingangen aan. De digitale signalen worden gedecodeerd en worden door de RA-1572 afgespeeld. Het apparaat kan PCM-signalen tot max. 24bits, 192kHZ, decoderen. Uitgangen MONO SUB‑uitgang

Er zijn twee monosubwoofer-uitgangen voor aansluiting op een subwoofer. Deze mono-uitgangen worden toegevoegd aan het linker- en rechteraudiosignaal. Met deze parallelle uitgangen kunnen twee subwoofers op de RA-1572 worden aangesloten. Voorversterkeruitgang

De RA-1572 heeft een voorversterkeruitgang. Deze zijn aangeduid als PRE OUT. Het signaal van de met de functiekeuzeschakelaar geselecteerde bron is altijd vanaf deze uitgang beschikbaar. In principe wordt de uitgang PRE OUT gebruikt om een signaal door te geven aan een andere geïntegreerde versterker of een eindversterker, waarop externe luidsprekers zijn aangesloten.OPMERKING: Wijzigingen aan de instellingen van de volume‑, balans‑ of toonregeling zijn van invloed op het signaal dat afkomstig is van de voorversterkeruitgang. Luidsprekeruitgangen

Zie afbeelding 3De RA-1572 heeft twee stellen luidsprekeruitgangen: SPEAKER A en SPEAKER B. De luidsprekeruitgangen worden geregeld door de schakelaar op het voorpaneel en de knoppen L op de afstandsbediening. Luidsprekerselectie Als er slechts één stel luidsprekers tegelijk wordt gebruikt, is een luidsprekerimpedantie van slechts 4 ohm toegestaan. Zodra zowel de luidsprekers A als B tegelijk gebruikt worden, moet de impedantie van alle luidsprekers 8 ohm of meer bedragen. Luidsprekerimpedantie-aanduidingen zijn niet altijd even nauwkeurig. In de praktijk zal het niet vaak gebeuren dat luidsprekers problemen opleveren voor de RA-1572. Mocht u hierover echter vragen hebben, neem dan contact op met uw ofciële Rotel-verkoper. Luidsprekerkabelselectie Sluit de RA-1572 met geïsoleerde kabels op de luidsprekers aan. De dikte en de kwaliteit van de kabel kunnen een hoorbaar effect hebben op de prestaties van het systeem. Standaard luidsprekerkabel werkt wel, maar heeft als nadeel dat het volume en/of de basrespons lager is, met name bij grotere kabellengtes. In het algemeen leveren dikkere kabels een beter geluid op. Voor optimale prestaties is het gebruik van speciale, hoogwaardige luidsprekerkabels aan te bevelen. Uw ofciële Rotel-verkoper kan u helpen de juiste kabels voor uw systeem te kiezen. Polariteit en fase De polariteit – de juiste aansluiting van de plus- en minpool – moet voor elke luidspreker- en versterkeraansluiting hetzelfde zijn, zodat alle luidsprekers in fase zijn. Als de polariteit van één aansluiting wordt omgekeerd, is de basweergave zeer zwak en is het stereobeeld minder goed. Alle kabels zijn dusdanig gemerkt dat de twee verschillende aders te herkennen zijn. Ze kunnen voorzien zijn van ribbels of van een streep op de isolatie van één ader. Of de isolatie kan transparant zijn terwijl de inwendige draden verschillende kleuren hebben (koper en zilver). Ook is het mogelijk dat de polariteitsindicatie op de isolatie geprint is. Bepaal welke de plus- en welke de min-ader is en sluit alle luidsprekers op basis hiervan op dezelfde manier aan. Luidsprekers aansluiten

Schakel alle componenten in het systeem uit voordat u de luidsprekers aansluit. De RA-1572 heeft luidsprekeruitgangen met een kleurcodering op de achterkant van het apparaat. Op deze uitgangen kunnen gestripte kabels, kabelschoentjes of dubbele banaanstekkers worden aangesloten (behalve in landen in de Europese Gemeenschap waar het gebruik ervan niet is toegestaan).Leid de kabel vanaf de RA-1572 naar de luidsprekers. Zorg voor voldoende extra lengte om de componenten te kunnen verplaatsen, zodat de luidsprekeruitgangen bereikbaar zijn.Als u gebruikmaakt van dubbele banaanstekkers, sluit deze dan op de draden aan en steek ze achter in de aansluitklemmen. Schroef de bevestigingsschroeven van de aansluitklemmen helemaal vast (rechtsom).Als u gebruikmaakt van kabelschoentjes, dan moet u deze eerst aan de luidsprekerkabels bevestigen. Wilt u de kabels rechtstreeks aan de aansluitklemmen bevestigen, dan moet u de twee aders van elkaar scheiden en strippen (de isolatie verwijderen). Beschadig de draadjes van de aders niet. Schroef de aansluitklem los (linksom draaien). Doe het kabelschoentje of58 RA‑1572 Geïntegreerde stereoversterker de gestripte kabel rond de as van de aansluitklem en draai de aansluitklem vervolgens weer vast om het kabelschoentje of de gestripte kabel stevig vast te klemmen. OPMERKING: Zorg ervoor dat er geen losse draadjes uitsteken die andere aders of connectoren kunnen raken. Hoofdtelefoonuitgang

Op de hoofdtelefoonuitgang kunt u een hoofdtelefoon aansluiten. Op deze uitgang past een standaard 3,5 mm (1/8”) mini-stereohoofdtelefoonplug. Als u een hoofdtelefoon aansluit, wordt het signaal naar de luidsprekers hierdoor niet automatisch verbroken. U kunt de luidsprekers uitschakelen met de schakelaar op het voorpaneel en op de afstandsbediening. OPMERKING: Omdat de gevoeligheid van luidsprekers en hoofdtelefoons sterk kan verschillen, adviseren wij u het geluidsvolume altijd te verlagen alvorens een hoofdtelefoon aan te sluiten of te verwijderen. Afstandsbedieningssensor

Dit sensorvenster ontvangt infraroodcommando’s van de afstandsbediening. Blokkeer deze sensor niet. Display

Op het display op het voorpaneel zijn de gekozen bron, het volumeniveau en de tooninstellingen te zien. Het display biedt toegang tot de installatie en conguratie menu-opties van de versterker. USB‑ingang op het voorpaneel

Zie afbeelding 6De USB-ingang op het voorpaneel kan op een iPhone, iPad of iPod worden aangesloten. Om het afspelen van audio in te schakelen met behulp van een van deze apparaten via de USB-ingang op het voorpaneel, kiest u de USB als de gewenste bron. De iPod en iPhone blijven actief, waardoor u audio kunt zoeken en afspelen. APTX Bluetooth‑aansluiting

De Bluetooth-antenne y op het achterpaneel van de RA-1572 is bedoeld voor draadloos streamen via Bluetooth vanaf uw apparaat (bijv. een mobiele telefoon, tabletten, computer). Zoek op uw mobiele apparaat naar ‘Rotel Bluetooth’ en maak hiermee verbinding. Normaal gesproken wordt er automatisch verbinding gemaakt, maar mocht er om een wachtwoord gevraagd worden, voer dan ‘0000’ in op uw apparaat. De RA-1572 ondersteunt het streamen van muziek via traditionele Bluetooth en via APTX Bluetooth. USB‑poort op het achterpaneel

De achterste USB-poort biedt 5V voor het laden of het voeden van USBapparaten, waaronder streaming muziekspelers. Deze poort is niet toegewezen om het afspelen van audio mogelijk te maken.De USB poort kan worden gecongureerd om gevoed te blijven, zelfs wanneer de RA-1572 in de standby-modus staat. Dit kan via het paneel instellingenmenu aan de voorzijde(zie USB POWER op pagina 61).Bij deze conguratie optie kunnen de aangesloten apparaten gevoed blijven voor gebruik met de Signal Sense-functie voor automatische power on / off controle. OPMERKING: Wanneer de RA‑1572 wordt gecongureerd om continue stroom te leveren aan de achterzijde USB poort, zal de RA‑1572 extra stroom verbruiken, zelfs wanneer deze in de standby‑ modus is geschakeld. Geluidsregelaars VOLUME‑regeling

Draai de knop rechtsom (met de klok mee) om het geluid harder weer te geven of linksom (tegen de klok in) om het geluid zachter weer te geven. Druk op de afstandsbediening op de knop voor volume + of – om het geluid harder of zachter weer te geven. Met de knop MUTE kunt u de geluidsweergave helemaal uitschakelen. BALANS‑regeling

Met de balansregeling kunt u de balans tussen het linker- en rechtergeluidskanaal regelen. De fabrieksinstelling is ‘in het midden’ of ‘0’. U kunt de balans vanaf het voorpaneel wijzigen door op de knop MENU te drukken totdat in het display op het voorpaneel de modus BALANCE SETTING verschijnt. Druk vervolgens op de knop – of + op het voorpaneel om de balans meer naar LINKS of naar RECHTS in te stellen. De waarde kan uiteenlopen van L15 tot R15. OPMERKING: Ook als de RA‑1572 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen. Als u de instelling tijdelijk wilt wijzigen en deze na het uitschakelen niet wilt opslaan, drukt u op de afstandsbediening op de knop BAL C om het menu BALANCE SETTING te selecteren. Druk vervolgens op het pijltje omhoog, omlaag, naar links of naar rechts E om de balansinstelling aan te passen. Druk als u klaar bent nogmaals op de knop BAL C om dit menu te verlaten. Toonregelingsbypass 9C Voor een zo zuiver mogelijk geluid worden in de fabrieksinstelling de circuits voor lage- en hogetonenregeling (toonregelingen) ongebruikt gelaten. Op het display aan de voorkant van de versterker wordt TONE BYPASS getoond. U kunt de toonregeling op het voorpaneel inschakelen door op de knop MENU te drukken tot de bypassregeling wordt aangegeven. Schakel de bypassfunctie vervolgens met de knoppen – of + op het voorpaneel in of uit. OPMERKING: Ook als de RA‑1572 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen. Om de Toonregelingsbypass tijdelijk te wijzigen, drukt u op de knop BYPASS C op de afstandsbediening om de Bypass-modus in en uit te schakelen.59 Nederlands USB‑ingang voor pc r Zie afbeelding 4Sluit deze ingang met de meegeleverde USB-kabel aan op de USB-aansluiting van uw computer.De RA-1572 ondersteunt zowel USB-audioklasse 1.0 als USB-audioklasse 2.0. Op Windows-computers hoeft voor USB-audioklasse 1.0 geen driver geïnstalleerd te worden. Het afspelen van audio met een samplefrequentie tot 96kHz wordt ondersteund. De fabrieksinstelling is USB-audioklasse 1.0.Om audio te kunnen afspelen met USB-audioklasse 2.0 en samplefrequenties tot 384kHz moet u de Windows-driver vanaf de cd die bij de RA-1572 wordt geleverd installeren. Ook moet u de RA-1572 als volgt omschakelen naar afspelen met USB-audioklasse 2.0:• Druk MENU op het voorpaneel een aantal malen in, totdat ‘PC-USB AUDIO CLASS’ op het display verschijnt.• Selecteer ‘2.0’ met de knop ‘-’ en druk op ‘ENTER’.• Schakel de RA-1572 uit en weer in en herstart uw pc nadat u de USB-audiomodus heeft veranderd.Veel geluidsweergavetoepassingen ondersteunen de samplefrequentie van 384kHz niet. Controleer of uw audiospeler 384kHz ondersteunt en of u geluidsbestanden van 384kHz hebt voor een goede weergave bij deze samplefrequentie. Het kan ook nodig zijn om de audio-driver op uw PC zo te congureren dat dit 384kHz produceert, anders kan uw computer overschakelen op een lagere samplefrequentie. Raadpleeg de documentatie van uw audiospeler of besturingssysteem voor meer informatie. OPMERKING: Voor USB‑audioklasse 2.0 moet de Windows‑PC‑ driver vanaf de cd‑rom die bij de RA‑1572 wordt geleverd worden geïnstalleerd. OPMERKING: Op MAC‑computers is geen driver nodig om PC‑USB

1.0 of 2.0 te ondersteunen.

OPMERKING: Na het installeren van de driver kan het nodig zijn het ROTEL audio‑stuurprogramma te kiezen uit de audio‑/ luidsprekerinstellingen op uw computer. OPMERKING: De RA‑1572 ondersteunt zowel DSD als DoP audio in 1X en 2X formaat. Raadpleeg uw audio speler voor een juiste weergave van dit type bestanden. RS232 u Voor integratie in computerbesturingssystemen kan de RA-1572 via RS232 worden bestuurd. Op de RS232-ingang past een standaard rechte DB-9 mannetje/vrouwtje kabel.Neem voor aanvullende informatie over de aansluitingen, software en besturingscodes voor het via een computer besturen van de RA-1572 contact op met uw ofciële Rotel-verkoper. Lage‑ en hogetonenregelingen 9C U kunt de lage- of hogetonenregeling vanaf het voorpaneel instellen door net zo vaak op de knop MENU 9 te drukken tot het desbetreffende instelmenu (BASS of TREBLE) verschijnt. Druk op knop ENTER 9 om te schakelen tussen de opties. Pas de waarde vervolgens met de knop – of + aan. De waarden voor de lage en hoge tonen lopen uiteen van -10 tot +10. OPMERKING: Ook als de RA‑1572 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen. Druk op de afstandsbediening op de knop BASS of TREB C, en pas de waarde vervolgens aan met de knop met het pijltje omhoog, omlaag, naar links of naar rechts E op de afstandsbediening. OPMERKING: Bass en Treble veranderingen zijn alleen beschikbaar als Tone Bypass wordt uitgeschakeld (zie voor meer informatie het hoofdstuk over toonregelingsbypass). Een goed ingesteld hoogwaardig audiosysteem levert het meest natuurlijke geluid op als er zo weinig mogelijk aan toonregeling wordt ingesteld. Gebruik deze regelingen daarom met mate. Wees met name voorzichtig als u deze regelingen hoger instelt, omdat daardoor ook het uitgangsvermogen in het lage- of hogetonenbereik toeneemt, waardoor de versterker en luidsprekers zwaarder belast zullen worden. OPMERKING: Door de lage‑ of hogetonenregelingen anders in te stellen, wordt de toonregeling niet automatisch ingeschakeld. Raadpleeg voor het inschakelen van de toonregeling het voorgaande hoofdstuk over Toonregelingsbypass. Source‑ingang Selector

Druk op de desbetreffende knop op het voorpaneel of de afstandsbediening om de bron te selecteren waarnaar u wilt luisteren. Dimmer Displaydimmer

U kunt de helderheid van het display op het voorpaneel wijzigen door op de knop MENU te drukken om tussen de verschillende display-instellingen te schakelen. Druk vervolgens op de knop – of + op het voorpaneel om de helderheid te wijzigen. OPMERKING: Ook als de RA‑1572 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen. U kunt de helderheid van het display tijdelijk wijzigen met de knop DIM B op de afstandsbediening. POWER LED

U kunt de helderheid van het AAN/UIT-indicator en de indicatoren boven de speaker selector op het voorpaneel wijzigen door op de toets MENU te drukken om tussen de verschillende POWER LED-instellingen te schakelen. Druk vervolgens op de toets – of + op het voorpaneel om de helderheid te wijzigen.Geldige instellingen zijn onder andere: BRIGHT, MID, DIM. OPMERKING: Ook als de RA‑1572 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen.60 RA‑1572 Geïntegreerde stereoversterker Rotel Link

Zie afbeelding 7De ROTEL LINK OUT-aansluiting kan via de (bijgeleverde) 3,5mm stereokabel worden aangesloten op het product van Rotel ROTEL LINK IN-aansluiting met inbegrip van een cd-speler. Hierdoor kunnen de aangesloten Rotel-producten met elkaar communiceren en kunt u ze besturen via de Rotel App (deze is te downloaden in de iTunes -store). OPMERKING: Gebruik alleen de bij dit product geleverde Rotel Link‑ kabels. Deze 3,5 mm kabels eindigen in WITTE connectoren. Verwar ze niet met de 12V‑triggerkabels. Deze hebben ZWARTE connectoren. Aansluiting voor een externe afstandsbediening

Deze mini-jack van 3,5 mm ontvangt commandocodes van standaard universele infraroodontvangers via een bedrade verbinding. Deze functie kan handig zijn als de cd-speler in een kast staat en de sensor op het voorpaneel geblokkeerd wordt. Neem contact op met uw ofciële Rotel-verkoper voor nadere informatie over deze externe repeaters en de juiste aansluiting van een jackplug die op de mini-jack-ingang past. Netwerkverbinding

De RA-1572 kan op een netwerk worden aangesloten met de ingang NETWORK op het achterpaneel t. De netwerkconguraties maken zowel het gebruik van statische als DHCP IP-adressen mogelijk. Zie het onderdeel Network in het hoofdstuk over het Instellingenmenu hieronder voor informatie over het congureren van IP-adressen. Via de netwerkverbindingen kunnen er software-updates van internet worden gedownload. Ook maakt de netwerkverbinding besturing via internet mogelijk voor integratie met automatiseringssystemen.Neem voor aanvullende informatie over de IP-verbinding contact op met uw ofciële Rotel-verkoper. Beveiligingscircuits Om de versterker in het geval van extreme of foutieve bedrijfsomstandigheden tegen schade te beschermen, is de versterker voorzien van circuits voor thermische beveiliging en overstroombeveiliging. De beveiligingscircuits staan los van het audiosignaal en hebben geen invloed op de geluidsprestaties. Deze circuits bewaken de temperatuur van de uitgangsapparaten en schakelen de versterker uit als de temperaturen de veiligheidsgrenzen overschrijden.Waarschijnlijk zult u de werking van deze beveiligingscircuits nooit ervaren. Mocht er echter een storing optreden, dan stopt de versterker en verschijnt de melding “AMP PROTECTION” op het voorpaneel.Zet de versterker uit wanneer dit gebeurt en laat hem een aantal minuten afkoelen. Probeer vervolgens vast te stellen waardoor het beveiligingscircuit in werking is getreden en verhelp het probleem. Als u de versterker opnieuw inschakelt, wordt het beveiligingscircuit automatisch gereset.In de meeste gevallen treedt het beveiligingscircuit in werking door een storing, zoals kortsluiting in de luidsprekerkabels of onvoldoende ventilatie waardoor het apparaat oververhit raakt. Heel zelden wordt het beveiligingscircuit ingeschakeld doordat de luidsprekerimpedantie zeer laag is of de luidsprekerbelasting als gevolg van een hoog reactiegedrag te hoog is.Vraag uw ofciële Rotel-verkoper om hulp als een beveiliging steeds weer wordt ingeschakeld en u de storing niet kunt vinden en/of verhelpen. Instellingenmenu U kunt het Instellingenmenu oproepen met de knop MENU op het voorpaneel van de versterker of met de knop SETUP D op de afstandsbediening. U kunt de waarde van de geselecteerde optie veranderen met de knoppen +/- op het voorpaneel of met de knoppen met een pijltje omhoog/omlaag/naar links/naar rechts E op de afstandsbediening. U kunt de verschillende submenu’s doorlopen met de knop MENU op het voorpaneel of met de knop SETUP D op de afstandsbediening. • Toonregeling: U kunt de instellingen voor toonregelingsbypass aan/uit, lage tonen en hoge tonen (TONE BYPASS ON/OFF, BASS, TREBLE) aanpassen. Druk op de ENTER-knop op het voorpaneel of op de afstandsbediening om tussen de verschillende instelopties voor de toonregeling te schakelen. (Ga voor meer informatie over toonregeling naar de hoofdstukken over Toonregelingsbypass, Lagetonen- en Hogetonenregeling.) OPMERKING: Ook als de RA‑1572 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.

• BALANCE: Balans links/rechts aanpassen. (Ga voor meer informatie naar het hoofdstuk over de Balansregeling.) OPMERKING: Ook als de RA‑1572 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen.
• DIMMER: Dimt het display. OPMERKING: Ook als de RA‑1572 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen.
• POWER LED: Dimt de helderheid van het AAN/UIT-indicator en de indicatoren boven de speaker selector. OPMERKING: Ook als de RA‑1572 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen.
• POWER ON MAX VOLUME: Hiermee wordt het maximumvolume ingesteld als het apparaat ingeschakeld is. De fabrieksinstelling is ‘45’. OPMERKING: De instellingen voor Power On Max Volume zijn niet van toepassing op bronnen die zijn gecongureerd met Fixed Gain (vaste versterking).
• POWER OPTION: Maakt het mogelijk de RA-1572 via de netwerkpoort te bedienen als hij op een automatiseringssysteem is aangesloten. Het stroomverbruik is hoger in de stand Quick Power. Als besturing via61 Nederlands het netwerk niet nodig is, selecteer dan de stand Normal Power. De fabrieksinstelling is ‘Normal’. Geldige instellingen zijn onder andere: Normal, Quick. OPMERKING: Als de POWER OPTION is ingesteld op Quick, zal de RA‑1572 extra stroom verbruiken in de standby‑modus.

• USB POWER: Met deze optie kan de op het achterpaneel aanwezige USB-connector voedingsspanning afgeven zelfs als de RA-1572 in de standby-modus geschakeld is. Om de continu power mode te activeren selecteert u de ALWAYS optie, om alleen ingeschakelt te worden als de RA-1572 is ingeschakeld, selcteert u de NORMAL optie. OPMERKING: De aan‑uitknop op het voorpaneel moet in de ON positie staan om stroom te leveren aan de achterpaneel USB‑aansluiting. OPMERKING: Als de USB POWER is ingesteld op ALWAYS, zal de RA‑1572 extra stroom verbruiken in de standby‑modus voor USB‑ voeding.

• AUTO POWER OFF: De RA-1572 kan zichzelf automatisch uitschakelen als er gedurende een bepaalde periode geen activiteit is geweest Indien er geen wijzigingen worden aangebracht in de versterker binnen de voor ‘Auto Power Off’ ingestelde tijd, schakelt de versterker automatisch naar stand-by De timer voor automatische uitschakeling wordt opnieuw gestart als er een wijziging wordt aangebracht in het volume, de bron of het afspelen De standaardinstelling voor automatische uitschakeling is DISABLE (uit). Geldige instellingen zijn onder andere: DISABLE, 1 HOUR, 2 HOURS, 5HOURS, 12 HOURS (1, 2, 12, 15 uur).

• FIXED GAIN: Hiermee wordt een vast versterkingsvolume ingesteld voor een bepaalde ingang. U kunt deze functie inschakelen door met de knoppen +/- het gewenste vaste volume te selecteren voor Aux, USB, PC-USB, Optical 1, Optical 2, Coax 1, Coax 2 of Bluetooth. Als deze functie is ingeschakeld en een ingang met een vast ingesteld volume geselecteerd wordt, wordt de geluidssterkte onmiddellijk op het opgegeven niveau ingesteld. Geldige instellingen zijn onder andere: VARIABLE, FIXED 01-95, FIXED MAX.

• AUX VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.

• USB VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

• PC-USB VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

• OPT1 VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

• OPT2 VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

• BTOOTH VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld). OPMERKING: De volumeregelknop op het voorpaneel en de knoppen Volume +/‑ op de afstandsbediening worden uitgeschakeld als gebruikgemaakt wordt van een vaste volume‑instelling. U kunt deze functie uitschakelen door het niveau van het vaste volume (Fixed Volume) op ‘Variable’ in te stellen.

• PC-USB AUDIO CLASS: De ondersteunde PC-USB-audioklasse van het aangesloten apparaat veranderen. OPMERKING: Sommige op de PC‑USB aangesloten computers ondersteunen USB‑audioklasse 2.0 en 32/384 audioweergave niet. Zo nodig kan de PC‑USB voor USB‑audioklasse 1.0 worden gecongureerd. Raadpleeg het besturingssysteem van uw computer voor nadere informatie.

• NETWORK: Toont de netwerkverbindingsstatus en wordt gebruikt om de netwerkinstellingen te bekijken/congureren. Als de netwerkconguratie goed is ingesteld en de verbindingen goed zijn, verschijnt de melding “Connected”. Druk op de ENTER-knop om de netwerkinstellingen te bekijken of aan te passen. De RA-1572 ondersteunt zowel het toewijzen van IP-adressen via DHCP als het gebruik van vaste (STATIC) IP-adressen. Selecteer de gewenste methode voor het toewijzen van IP-adressen en druk op ENTER. Als u DHCP hebt geselecteerd, kunt u het IP-adres verversen door op ENTER te drukken of de IP-adresinformatie bekijken door op MENU te drukken. Druk op de knop MENU om de IP-adresinstellingen te doorlopen. Als het IP-adres vernieuwd wordt, wordt het netwerk getest en verschijnt een statusmelding over de verbinding. Als u de optie STATIC kiest voor het IP-adres, moet u zelf alle instellingen voor het netwerk congureren, waaronder IP-adres, Subnet Mask, Gateway en DNS Server. Pas de waarden aan met de pijltjes omhoog/omlaag/ naar links/naar rechts of de knoppen +/- en druk op ENTER om naar de volgende waarde te gaan. Druk, nadat de juiste IP-informatie is ingesteld, op MENU om naar de volgende instelling te gaan. Na het invoeren van de informatie voor het statische IP-adres, wordt het netwerk getest en verschijnt een statusmelding over de verbinding. OPMERKING: Neem voor meer informatie over de netwerkverbinding contact op met uw ofciële Rotel‑verkoper. OPMERKING: De RA‑1572 kan ook zonder netwerkverbinding werken.

• MAIN: Hiermee wordt aangegeven welke softwareversie momenteel in de RA-1572 is geladen. Software-updates kunnen worden uitgevoerd als de RA-1572 op de juiste wijze met internet is verbonden.

• Druk op ENTER om te controleren of er een nieuwe softwareversie beschikbaar is.

• Als er inderdaad een nieuwe softwareversie beschikbaar is, druk dan op de knop + op het voorpaneel of het pijltje omhoog/naar rechts op de afstandsbediening om YES te selecteren. Druk vervolgens op de ENTER-knop om het software-updateproces te starten.

• De nieuwe software wordt van internet gedownload. De RA-1572 schakelt zichzelf uit en weer in als de software-update voltooid is.62 RA‑1572 Geïntegreerde stereoversterker OPMERKING: Schakel de RA‑1572 niet uit tijdens het updaten van de software. OPMERKING: Wij adviseren u na het uitvoeren van de software‑ update de fabrieksinstellingen te herstellen.

• PC-USB: Hier wordt de actueel geladen softwareversie voor de PC-USB- processor getoond.

• SIGNAL SENSE: Controleer of er een digitaal audiosignaal aanwezig is op de ingang die is ingesteld als Signal Sense-ingang. Als deze ingang als actieve luisterbron geselecteerd is, monitort de RA-1572 de digitale gegevensstroom op audiosignalen. Als er 10 minuten lang geen audiosignaal wordt waargenomen, schakelt de RA-1572 over naar de stand Signal Sense Standby. Als de RA-1572 in de stand Signal Sense Standby staat en er wel weer een audiosignaal wordt herkend op de Signal Sense-ingang, schakelt de versterker automatisch weer in. U kunt deze functie uitschakelen door de optie DISABLE te selecteren. Dit is de standaard fabrieksinstelling. OPMERKING: Om de functie Signal Sense te kunnen gebruiken, moet de RA‑1572 actief de gecongureerde Signal Sense‑bron auisteren. Als er een andere bron dan de gecongureerde Signal Sense‑bron wordt geselecteerd, zijn de automatische in‑/uitschakelfuncties niet actief. Bijvoorbeeld: als de Signal Sense‑bron is ingesteld op COAX 1 en het apparaat OPT 2 auistert, worden de Signal Sense‑functies niet geactiveerd. OPMERKING: Als de RA‑1572 via de afstandsbediening naar stand‑by wordt geschakeld, werkt de Signal Sense‑functie pas weer als de versterker heeft gemerkt dat er ten minste 10 minuten lang geen geluidssignaal is ontvangen. Hiermee wordt voorkomen dat de versterker onmiddellijk weer wordt ingeschakeld als er nog een geluidssignaal wordt afgespeeld. OPMERKING: Als het signaal SENSE functie is geactiveerd, zal de RA‑1572 extra stroom verbruiken als deze in de stand Signal Sense Standby staat.

• FACTORY DEFAULT: Hiermee worden de originele fabrieksinstellingen van het apparaat hersteld. Druk op de knop + op het voorpaneel of op de knop met het pijltje naar rechts op de afstandsbediening om <YES> (JA) te selecteren en druk vervolgens op de knop ‘ENTER’ op het voorpaneel of op de afstandsbediening. OPMERKING: Alle eerder gecongureerde opties worden gewist en de standaard fabrieksinstellingen worden hersteld. Problemen oplossen De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfouten of foute instellingen. Mocht u tegen problemen aanlopen, bepaal dan waar het probleem zich voordoet, controleer de instellingen van de bedieningselementen, stel de precieze oorzaak van de fout vast en voer de nodige aanpassingen uit. Als de RA-1572 geen geluid te horen geeft, raadpleeg dan de onderstaande suggesties: De AAN/UIT‑indicator brandt niet De AAN/UIT-indicator rond de AAN/UIT-knop en de basiselementen in het display moeten branden als de stekker van de RA-1572 in het stopcontact is gestoken en de AAN/UIT-knop is ingedrukt. Als aan deze voorwaarden voldaan is en deze elementen toch niet branden, controleer dan met een ander elektrisch apparaat, zoals een lamp, of het stopcontact goed werkt. Het kan bijvoorbeeld zijn dat het stopcontact met een schakelaar geregeld wordt en dat deze schakelaar uitgeschakeld is. De zekering vervangen Als een ander apparaat wel op het stopcontact werkt, maar de AAN/UIT- indicator nog steeds niet verlicht wordt als de stekker van de RA-1572 in het stopcontact wordt gestoken, is het mogelijk dat de inwendige zekering kapot is. Neem in dat geval contact op met uw Rotel-verkoper om de zekering te laten vervangen. Geen geluid Controleer of de signaalbron goed werkt. Controleer of de kabels van de signaalbron naar de ingangen op de RA-1572 goed zijn aangesloten. Controleer of de luidsprekerkabels goed zijn aangesloten op de RA-1572 en of er geen breuk is in de luidsprekerkabels. Kan geen aansluiting maken via Bluetooth Als u geen verbinding kunt maken tussen uw Bluetooth-apparaat en de RA-1572, wis dan de informatie van de vorige aansluiting uit het geheugen van uw Bluetooth-apparaat. Probeer nu opnieuw verbinding te maken. Afspeelbaar geluidsformaat USB Apple (iPhone, iPod, iPad) Formaat OpmerkingenAlle ondersteunde bestanden die op een Apple-apparaat worden geladen.Alle ondersteunde bestanden die op een Apple-apparaat worden geladen. Telefoon kan resamplen, afhankelijk van het opgeslagen formaat. Geldt mogelijk niet voor apps die ontworpen zijn om formaten af te spelen die oorspronkelijk niet worden ondersteund door het verzendende apparaat. APTX Bluetooth Formaat OpmerkingenAlle formaten die ondersteund worden door het verzendende apparaat.Geldt mogelijk niet voor apps die ontworpen zijn om formaten af te spelen die oorspronkelijk niet worden ondersteund door het verzendende apparaat. Pc-USB Formaat OpmerkingenFormaat bepaald door de door u gebruikte mediaspeler-/serversoftware.Elk formaat dat wordt ondersteund door de pcsoftwarePCM Audio: 44,1k, 48k, 88,2k, 96k, 176,4k, 192k, 384k(16-bits, 24-bits en 32-bits)DSD64 en DSD128 Coax/Optisch Formaat OpmerkingenSPDIF LPCM44,1k, 48k, 88,2k, 96k, 176,4k, 192k 16-bits, 24-bits63 Nederlands Specicaties Continu uitgangsvermogen 120 watt/kanaal (20 ‑ 20k Hz, < 0,03%, 8 ohm) Totale harmonische vervorming (THD) < 0,03% (20 Hz ‑ 20k Hz) Intermodulatievervorming < 0,03% (60 Hz : 7k Hz, 4:1) Frequentieberei Phono-ingang 20 Hz – 20k Hz, ± 0,5 dB Ingangen voor lijnspanning 10 Hz – 100k Hz, ± 0,5 dB Dempingsfactor (20 Hz – 20 kHz, 8 ohm) 300 Gevoeligheid / impedantie ingang Phono-ingang (MM) 2,1 mV / 47k ohm Ingangen voor lijnspanning (RCA) 270 mV / 100k ohm Ingangen voor lijnspanning (gebalanceerd) 440 mV / 100k ohm Overbelasting ingangen Phono-ingang (MM) 32 mV Ingangen voor lijnspanning (RCA) 4 V Ingangen voor lijnspanning (gebalanceerd) 5,5 V Voorversterkeruitgang/-impedantie 1,5 V / 470 ohm Signaal-ruisverhouding (IHF “A” gewogen) Phono-ingang (MM) 80 dB Ingangen voor lijnspanning 100 dB Digitaal gedeelte Frequentiebereik 10 Hz – 90k Hz (± 2 dB, max) Signaal-ruisverhouding (IHF ‘A’ gewogen) 100 dB Gevoeligheid / impedantie ingang 0 dBf / 75 ohm Voorversterkeruitgang/impedantie 1,3 V (bij – 20 dB) Coaxiale/optische digitale signalen SPDIF LPCM (tot 192 kHz 24-bits) Pc-USB USB-audioklasse 1.0 (tot 24/96) USB-audioklasse 2.0 (tot 32/384) *Vereist het installeren van een driver Ondersteuning DSD en DOP Elektrische aansluiting VS: 120 V, 60 Hz EG: 230 V, 50 Hz Energieverbruik 400 watt Stroomverbruik stand-by < 0,5 watt BTU (4 ohm, 1/8 vermogen) 810 BTU/u Afmetingen (B x H x D) 431 x 144 x 358 mm ( 17” x 5

Hoogte voorpaneel 3U (132,6 mm, 5
