Kenmerken	Details
Apparaattype	Vaatwasser
Capaciteit	12 couverts
Energieklasse	A++
Geluidsniveau	49 dB
Wasprogramma's	5 programma's (Eco, Intensief, Snel, Voorwas, Normaal)
Wastemperaturen	Van 45 tot 70°C
Droogsystemen	Condensdroging
Afmetingen (B x D x H)	60 x 60 x 85 cm
Gewicht	45 kg
Waterverbruik	9 liter per cyclus
Extra functies	Uitgestelde start, zoutindicator, spoelindicator
Onderhoud	Filters regelmatig reinigen, sproeiarmen controleren
Veiligheid	Beschermingssysteem tegen lekken, kinderbeveiliging
Garantie	2 jaar

Veelgestelde vragen - GVW410L Pelgrim

De Pelgrim GVW410L vaatwasser start niet. Wat moet ik doen?

Controleer of het apparaat goed is aangesloten en of het stopcontact werkt. Zorg ervoor dat de deur correct is gesloten en dat de startknop is ingedrukt. Als het probleem aanhoudt, raadpleeg dan de handleiding voor foutcodes.

Mijn vaatwasser laat vieze resten achter op het servies. Wat moet ik doen?

Zorg ervoor dat de sproeiarmen niet verstopt zijn en vrij kunnen draaien. Controleer ook of u het juiste type en de juiste hoeveelheid wasmiddel gebruikt. Regelmatig het filter schoonmaken wordt ook aanbevolen.

Waarom maakt mijn Pelgrim GVW410L vaatwasser geluid tijdens het wassen?

Een bepaald geluidsniveau is normaal, maar als het geluid te luid is, controleer dan of het servies correct is geladen en of er niets de sproeiarmen blokkeert. Als het geluid aanhoudt, kan er een probleem zijn met de motor of de pomp.

De wascyclus duurt te lang. Wat moet ik doen?

Dit kan komen door een geselecteerd programma dat langer duurt. Controleer het gekozen programma en probeer een korter programma te selecteren. Als het probleem aanhoudt, kan er een probleem zijn met de vuilsensor.

Mijn vaatwasser pompt het water niet af. Wat zijn de oplossingen?

Controleer de afvoerslang om er zeker van te zijn dat deze niet geknikt of verstopt is. Maak ook het filter van de afvoerpomp schoon. Als het probleem aanhoudt, kan er een defect zijn aan de pomp.

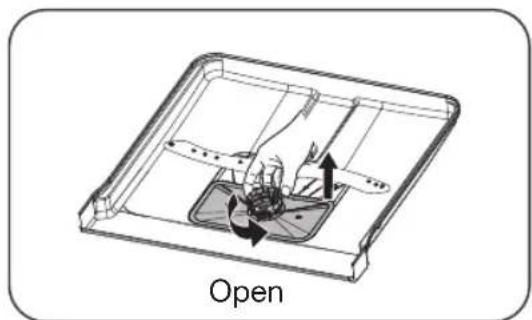

Hoe maak ik het filter van mijn Pelgrim GVW410L vaatwasser schoon?

Verwijder het filter onderin de kuip door het tegen de klok in te draaien. Spoel het af onder warm water om resten te verwijderen. Plaats het filter terug zodra het schoon is.

Er komen onaangename geuren uit mijn vaatwasser. Wat moet ik doen?

Dit kan komen door voedselresten. Maak het filter en de sproeiarm schoon. Draai een lege cyclus met een vaatwasserreiniger. Zorg er ook voor dat het apparaat goed geventileerd is.

Kan ik vaatwastabletten gebruiken met de Pelgrim GVW410L?

Ja, u kunt vaatwastabletten gebruiken, maar zorg ervoor dat ze compatibel zijn met uw apparaat. Volg altijd de instructies op de verpakking van het wasmiddel voor het beste resultaat.

Mijn Pelgrim GVW410L vaatwasser geeft een foutcode weer. Wat betekent dat?

Raadpleeg de gebruiksaanwijzing voor de specifieke foutcode. Elke code correspondeert met een bepaald probleem dat mogelijk speciale aandacht of reparatie vereist.

GEBRUIKSAANWIJZING GVW410L Pelgrim

Belangrijk om te weten - Important à savoir

Tip - Conseil

Neem contact op met een erkende monteur om uw apparaat te plaatsen (zie "Installatie-instructies"). Sluit het apparaat niet aan op het elektriciteitsnet voordat de installatie is voltooid.

Dit apparaat is bestemd voor huishoudelijk of daarmee vergelijkbaar gebruik, zoals:

▶in personeelskeukens in winkels, kantoren en andere werkomgevingen;
▶boerderijen;
▶voor gasten in hotels, motels en andere overnachtingsgelegenheden;
▶bed & breakfasts.

Voor EN60335-1:

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder, mensen met een lichamelijke, zintuiglijke of verstandelijke beperking of mensen die weinig ervaring met en kennis van het apparaat hebben, mits zij onder toezicht staan of zijn geïinstrueerd hoe zij het apparaat veilig moeten gebruiken en zij de mogelijke gevaren begrijpen. Laat kinderen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd als er geen toezicht is.

Voor IEC60335-1:

- Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met een lichamelijke, zintuiglijke of verstandelijke beperking of personen met een tekort aan kennis en ervaring, tenzij iemand die verantwoordelijk is voor hun veiligheid toezicht houdt of hun instructie heeft gegeven over het gebruik van het apparaat.

• Verpakkingsmateriaal kan gevaarlijk zijn voor kinderen!
• Dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis.
• Om u te beschermen tegen het risico van elektrische schokken, dient u de eenheid, het snoer of de stekker nooit onder te dompelen in water of een andere vloeistof.
• Haal de stekker uit het stopcontact voordat u het apparaat gaat reinigen of onderhouden.
• Gebruik een zachte, vochtige doek en milde zeep en gebruik vervolgens een droge doek om het apparaat af te vegen.

Aardingsinstructies

- Dit apparaat moet worden geaard. In het geval van een storing of defect, vermindert aarding het risico van elektrische schokken door een weg van minste weerstand voor de spanning te bieden. Dit apparaat is uitgerust met een aardstekker.

- De stekker moet worden aangesloten op een geschikt stopcontact dat is geïnstalleerd en geaard conform alle lokale wetten en voorschriften.

- Onjuiste aansluiting van de aardstekker van de

apparatuur kan een risico op elektrische schokken veroorzaken.

• Raadpleeg een bevoegde elektricien of servicevertegenwoordiger als u twijfelt over de juiste aarding van het apparaat.
• Indien de met de apparatuur meegeleverde stekker niet in het stopcontact past, dient u de stekker niet aan te passen.
• Laat een geschikt stopcontact plaatsen door een bevoegd elektricien.
• U dient niet op de deur of het rek van de vaatwasser te zitten of staan of deze op een andere manier onjuist te gebruiken.
• Zet uw vaatwasser niet aan tenzij alle afdekkende panelen op de juiste manier zijn geplaatst.
• Wees zeer voorzichtig met het openen van de deur als de vaatwasser aanstaat, omdat water mogelijk naar buiten kan spuiten.
• Plaats geen zware voorwerpen op de deur en ga niet op de deur staan terwijl deze is geopend. Het apparaat kan daardoor naar voren vallen.

Plaatsen van voorwerpen die moeten worden

afgewassen:

▶Plaats scherpe voorwerpen zodanig dat deze de deurafdichting niet kunnen beschadigen.
»Waarschuwing: Messen en ander kookgerei met scherpe punten moeten met de punten omlaag in de mand worden gezet of horizontaal worden neergelegd.

• Sommige vaatwasmiddelen zijn sterk alkalisch. Het is zeer gevaarlijk als deze middelen worden doorgeslikt. Vermijd contact met de huid en ogen en houd kinderen uit de buurt van de vaatwasser wanneer de deur is geopend.
• Controleer na elke wascyclus of het waspoeder weg is.
• Was geen kunststof voorwerpen, tenzij erop staat aangegeven dat deze geschikt zijn voor de vaatwasser.
• Controleer voor kunststof voorwerpen zonder aanduiding de aanbevelingen van de fabrikant.
• Gebruik uitsluitend was- en glansspoelmiddelen die worden aanbevolen voor gebruik in een vaatwasser.
• Gebruik nooit zeep, wasmiddelen voor kleding of een afwasmiddel dat is bedoel om de vaat met de hand te wassen in uw vaatwasser.
• De deur mag niet open blijven staan, aangezien dit de kans dat het apparaat omvalt, vergroot.
• Als het netsnoer beschadigd is, moet hij vervangen worden door de fabrikant, een servicemedewerker of een persoon met vergelijkbare kwalificaties om gevaarlijke situaties te voorkomen.
• Tijden installatie mag het netsnoer niet overmatig of gevaarlijk worden gebogen of platgedrukt.
• Wijzig de bedieningselementen niet.
• Het apparaat moet met een nieuwe slangenset op de hoofdkraan worden aangesloten. Oude sets dienen niet opnieuw te worden gebruikt.
• Om energie te besparen, schakelt het toestel automatisch naar stand-by wanneer er gedurende enige tijd geen activiteit is.

INHOUDSOPGAVE

Uw vaatwasser

Inleiding 4

Uw vaatwasser gebruiken

Beschrijving 5

Snelstart 5

Bedieningspaneel 6

Waterontharder 7

Zout toevoegen 8

Vaat voorbereiden en plaatsen 9

Functie van het glansspoelmiddel en vaatwasmiddel 13

Glansspoelmiddelbakje vullen 14

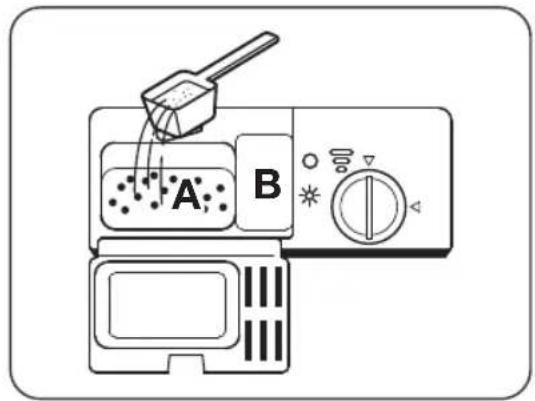

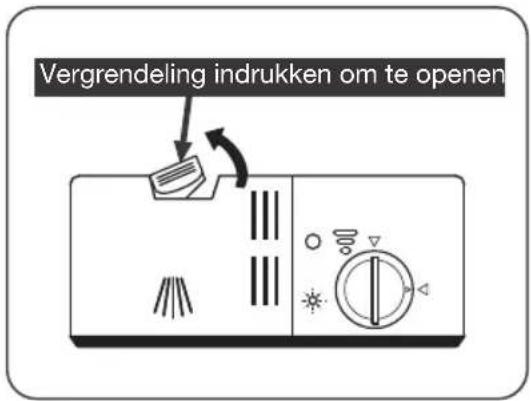

Zeepbakje vullen 15

De vaatwasser programmeren

Wascyclustabel 16

Een wascyclus starten 17

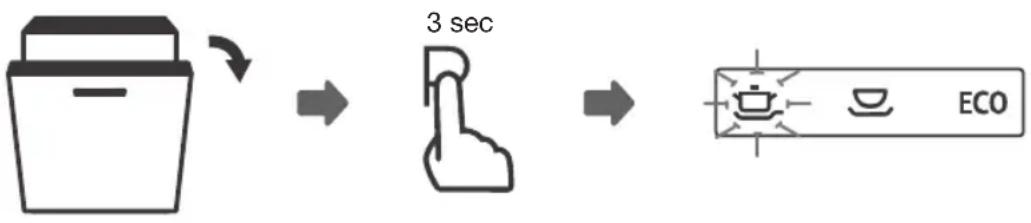

Een programma halverwege een cyclus wijzigen 17

Bent u iets vergeten in de vaatwasser te zetten? 18

Onderhoud

Filtersysteem 19

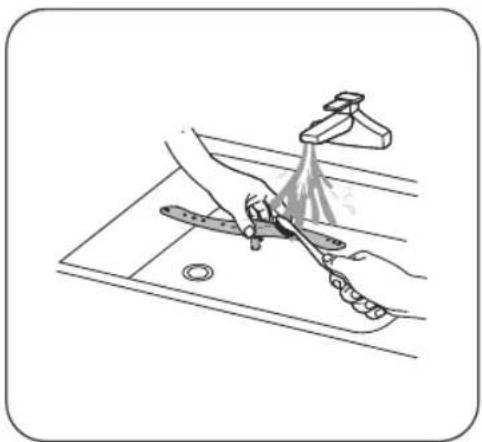

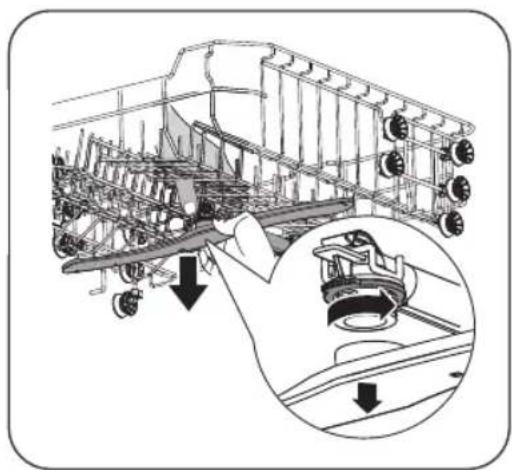

De sproeiarmen reinigen 20

Onderhouden van de vaatwasser 21

De deur reinigen 22

Fouten

Wat moet ik doen als... 23

Foutentabel 23

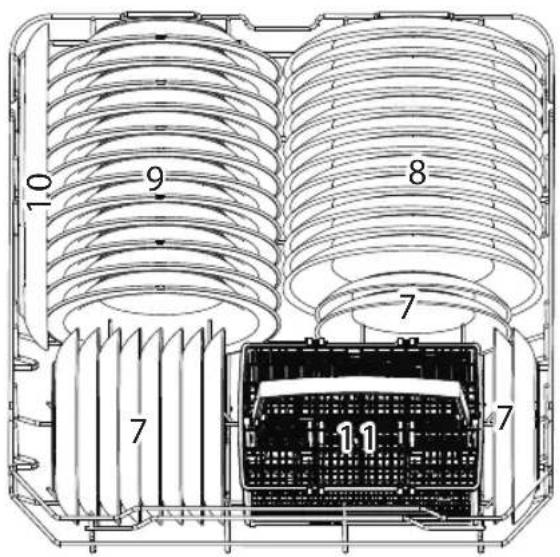

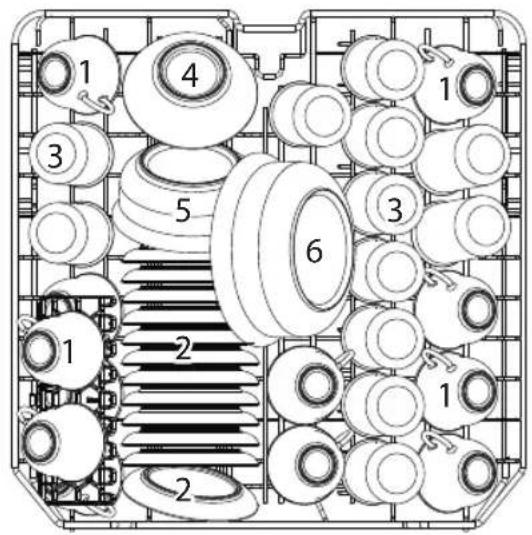

De korven vullen volgens EN50242 28

Uw vaatwasser en het milieu

Afdanken 30

Inleiding

U hebt ervoor gekozen om een vaatwasser van Pelgrim aan te schaffen.

Dit product is ontworpen met het oog op eenvoudige bediening en optimaal gemak.

In deze handleiding wordt het optimale gebruik van uw vaatwasser beschreven. Er staat informatie in over de bediening van het apparaat en achtergrondinformatie over de werking van het apparaat. Ook vindt u onderhoudstips in deze handleiding.

De veiligheidsinstructies die belangrijk zijn tijdens de installatie, zijn opgenomen in de installatiehandleiding. Die is bedoeld voor de monteur die de installatie uitvoert.

Lees deze handleiding voordat u het apparaat gaat gebruiken. Bewaar deze handleiding op een veilige plaats, zodat volgende gebruikers ook gebruik kunnen maken van de informatie.

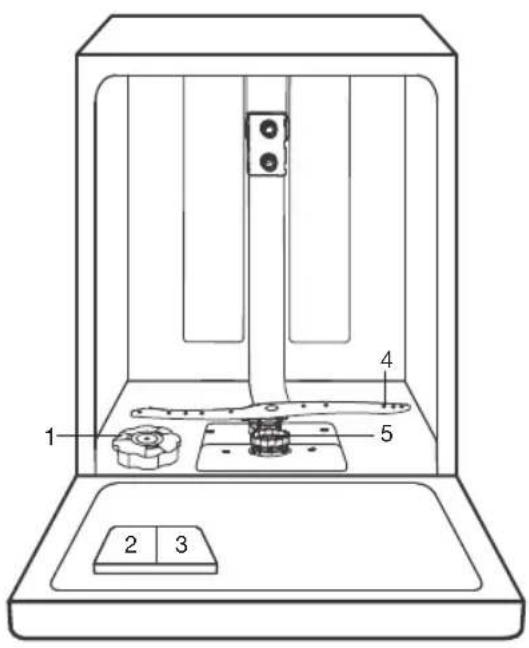

Beschrijving

De eigenschappen en het uiterlijk van de korven en bestekmanden kunnen tussen modellen verschillen.

1. Zoutreservoir
2. Zeepbakje
3. Glansspoelmiddelbakje
4. Onderste sproeiarm
5. Filter
6. Bestekmand
7. Kopjesrek
8. Bovenste sproeiarm
9. Bovenste korf
10. Onderste korf

Lees de bijbehorende inhoud in deze handleiding voor een meer gedetailleerde bediening.

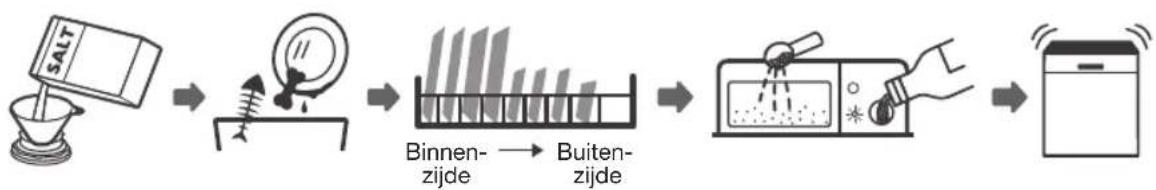


1. Stel de waterontharder in/vul zout bij.
2. Het grovere vuil op de vaat verwijderen.
3. De korven vullen.
4. Het zeepbakje en het glansspoelmiddelbakje vullen.
5. Een programma selecteren en de vaatwasser laten draaien.

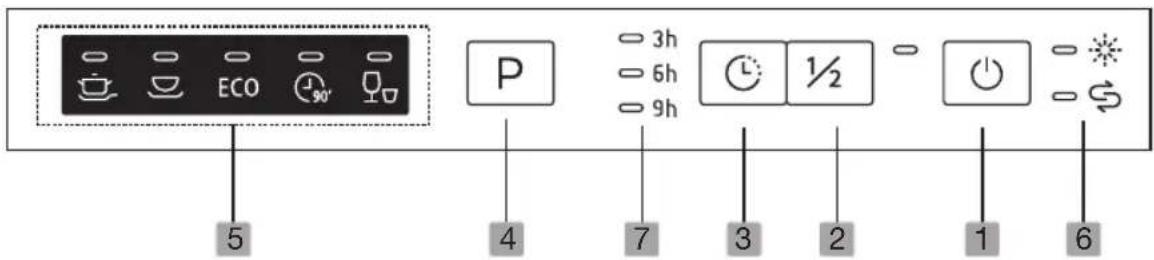

Bedieningspaneel

5 4 7 3 2 1 6 ECO 90° P 3h 6h 9h ½ 0 0 → → →

Bediening (druktoetsen)
1 Aan/Uit		Druk op deze toets om uw vaatwasser aan te zetten. Het display gaat branden.
2 Halve belading		Als u niet zo veel vaat heeft, kunt u overwegen het programma voor halve belading te gebruiken. Met deze functie bespaart u water en energie. De functie kan alleen worden gebruikt met de programma's Intensief, Normaal, ECO en 90 min.
3 Uitgestelde start		Druk op toets om de uitgestelde starttijd in te stellen.
4 Programma		Selecteer het juiste wasprogramma. De indicator van het geselecteerde programma gaat branden.

Indicatoren
5	Programma indicator		IntensiefZwaar bevuilde vaat, inclusief pannen, met opgedroogde etensresten.
			NormaalVoor normaal bevuilde vaat, zoals pannen, borden en glazen en licht bevuilde koekenpannen.
			ECODit is het standaardprogramma, geschikt voor het reinigen van normaal bevuilde vaat. Het is het meest efficiënte programma wat betreft energie en waterverbruik voor het reinigen van vaat.
		---	90 minVoor normaal bevuilde vaat die u snel wilt wassen.
		---	SnelEen korter programma voor licht bevuilde vaat die niet hoeft te worden gedroogd.
6	Waar-schuwings-indicator		GlansspoelmiddelAls deze indicator gaat branden, betekent dit dat het glansspoel-middel in de vaatwasser bijna op is en moet worden bijgevuld.
			ZoutAls deze indicator gaat branden, betekent dit dat het zout in de vaatwasser bijna op is en moet worden bijgevuld.
7	Uitgestelde start		Toont de uitgestelde starttijd (3 u/6 u/9 u).

Waterontharder

• De hardheid van het water verschilt van locatie tot locatie. Als hard water wordt gebruikt in de vaatwasser, ontstaat aanslag op de vaat.
• Het apparaat is uitgerust met een speciale waterontharder die het zoutreservoir gebruikt om kalk en mineralen in het water te verwijderen.

Het zoutverbruik instellen

De vaatwasser is zo ontworpen dat het zoutverbruik kan worden afgesteld op basis van de hardheid van het gebruikte water. Hiermee kan het zoutverbruik worden geoptimaliseerd en aangepast. Volg de onderstaande stappen om het zoutverbruik aan te passen.

1. Schakel het apparaat in;
2. Houd binnen 60 seconden nadat het apparaat is ingeschakeld de programmatoets langer dan 5 seconden ingedrukt om de instelmodus van de waterontharder te starten;
3. Druk op de programmatoets om de juiste instelling te kiezen op basis van uw omgeving. U doorloopt de instellingen als volgt: H1->H2->H3->H4->H5->H6.
4. Druk op de aan-/uittoets om de instelling te bevestigen en de instelmodus af te sluiten.

Waterhardheidstabel

Pas het zoutverbruik aan op basis van onderstaande tabel:

Waterhardheid
°Clarke °dH	mmol/l	Instelling Bijbehorende		programma indicator	Zoutverbruik (gram/cyclus)
0 - 6 0 - 5	0 - 0,94	H1 Snel 0
7 - 14	6 - 11	1,0 - 2,0	H2	90 Min	9
15 - 21	12 - 17	2,1 - 3,0	H3	90 Min + Snel	12
22 - 28	18 - 22	3,1 - 4,0	H4	ECO	20
29 - 42	23 - 34	4,1 - 6,0	H5	ECO + Snel	30
43 - 69	35 - 55	6,1 - 9,8	H6	ECO + 90 Min	60

De fabrieksinstelling: H3 (EN 50242)

Neem contact op met uw lokale waterbedrijf voor informatie over de hardheid van uw water.

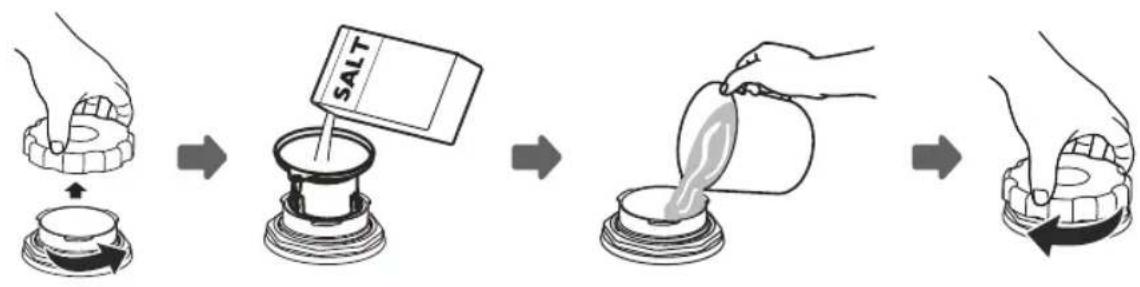

Zout toevoegen

1. Verwijder de onderste korf en schroef de dop van het reservoir.
2. Plaats het uiteinde van de trechter (inbegrepen) in het gat.
3. Vul het zoutreservoir met vaatwasserzout tot de maximumlimiet (ongeveer 1,5 kg). Het is normaal dat er een kleine hoeveelheid water uit het zoutreservoir komt.
4. Nadat u het reservoir hebt gevuld, schroeft u de dop weer stevig op het reservoir.
5. Het waarschuwingslampje voor het zout stopt met branden nadat u het zoutreservoir met zout hebt gevuld.
6. Er moet direct na het vullen van het zoutreservoir een wasprogramma worden gestart (we raden aan een kort programma te gebruiken). Het filtersysteem, de pomp of andere belangrijke onderdelen van de machine kunnen anders worden beschadigd door het zoute water. Deze beschadigingen vallen niet onder de garantie.

Opmerking! Het zoutreservoir mag uitsluitend worden bijgevuld wanneer het waarschuwingslampje voor het zout brandt. Afhankelijk van hoe goed het zout oplost, kan het waarschuwingslampje blijven branden, ondanks dat het zoutreservoir is bijgevuld. Als u zout hebt gemorst, moet u een spoelprogramma of kort programma kiezen om het zout te verwijderen.

Vaat voorbereiden en plaatsen

• Overweeg keukengerei aan te schaffen dat geschikt is voor de vaatwasser.
- Voor bepaalde voorwerpen moet u het programma met de laagste temperatuur selecteren.
- Haal glas en bestek niet direct nadat het programma is beëindigd uit de vaatwasser om schade te voorkomen.

De volgende soorten bestek/vaat zijn niet geschikt voor een vaatwasser:

▶Bestek met houten, benen, porseleinen of parelmoeren handvaten.
Kunststof voorwerken die niet hittebestendig zijn
▶ Ouder bestek met gelijmde onderdelen die niet hittebestendig zijn.
▶ Bestek of servies dat uit aan elkaar gehechte onderdelen bestaat
▷Tinnen of koperen voorwerpen
▶Kristal
▶Stalen voorwerpen die kunnen roesten
▷Houten borden of planken
▶Voorwerpen die van synthetische vezels zijn gemaakt

De volgende soorten bestek/vaat zijn beperkt te reinigen in een vaatwasser:

Sommige typen glazen kunnen dof worden na een groot aantal wascycli
Zilveren en aluminium onderdelen kunnen tijdens het wassen verkleuren
Geglazuurde borden kunnen vaal worden als deze vaak in de vaatwasser worden gewassen

Aanbevelingen voor het inruimen van de vaatwasser

Verwijder eventuele grote hoeveelheden achtergebleven eten. Week restanten aangebrand eten in pannen los. Het is niet nodig om de vaat onder stromend water af te spoelen. Volg deze inruimrichtlijnen voor de beste prestaties van de vaatwasser. De eigenschappen en het uiterlijk van de korven en bestekmanden kunnen tussen modellen verschillen.

- Plaats voorwerpen op de volgende manier in de vaatwasser:

• Voorwerpen zoals bekers, glazen, kook-/bakpannen, enzovoort moeten ondersteboven worden geplaatst.
  Gebogen voorwerpen of voorwerpen met inkepingen moeten schuin worden geplaatst, zodat het water ervan af kan lopen.
  ▶Zet alle vaat zo neer dat het niet kan omvallen.
  Zet alle vaat zo neer dat de sproeiarmen onbelemmerd kunnen draaien tijdens het wassen.
  Plaats holle voorwerpen, zoals bekers, glazen en pannen, met de open zijde omlaag, zodat er geen water in kan blijven staan.
  Borden en bestek mogen niet in of op elkaar worden geplaatst.
• Glazen mogen elkaar niet raken om schade te voorkomen.
  De bovenste korf is ontworpen voor kwetsbaardere en lichtere vaat, zoals glazen en koffie- en theekopjes.

Lange messen die rechtop worden geplaatst zijn mogelijk gevaarlijk!
Lange en/of scherpe voorwerpen, zoals vleesmessen moeten horizontaal in het bovenste rek worden geplaatst.
Pas op dat u niet te veel vaat in de vaatwasser zet. Dit is belangrijk voor een goed resultaat en voor een redelijk energieverbruik.

Opmerking: Zeer kleine voorwerpen dienen niet in de vaatwasser te worden gewassen, omdat deze gemakkelijk uit de korven kunnen vallen.

De bovenste korf inruimen

De bovenste korf is ontworpen voor kwetsbaardere en lichtere vaat, zoals glazen en koffie- en theekopjes, schotels, borden, kleine kommen en ondiepe pannen (die niet erg vuil zijn). Plaats de vaat zodanig dat deze niet kunnen worden verplaatst door het spuitende water.

De onderste korf inruimen

We raden aan grote voorwerpen en lastig te reinigen voorwerpen zoals in de afbeelding in de onderste korf te plaatsen. Plaats schalen en deksels bij voorkeur aan de zijkanten van de korf om te voorkomen dat de bovenste sproeiarm wordt geblokkeerd. De maximale aanbevolen diameter voor borden die vóór het zeepbakje worden geplaatst is 19 cm. Grotere borden kunnen het openen van het bakje verhinderen.

Bestek in de bestekmand/het bestekrek plaatsen

Bestek moet op de juiste manier worden geplaatst met voldoende tussenruimte. Voorkom dat u de mand of het rek te vol doet, want hierdoor worden de prestaties van de vaatwasser nadelig beïnvloed.

Waarschuwing! Voorkom dat voorwerpen door de onderkant steken.

De vaat uitruimen

Om te voorkomen dat water uit de bovenste korf op de onderste korf druipt, raden we u aan eerst de onderste korf te legen en vervolgens de bovenste korf.

Waarschuwing! Voorwerpen in de vaatwasser zijn heet! Haal glas en bestek pas 15 minuten nadat het programma is beëindigd uit de vaatwasser om schade te voorkomen.

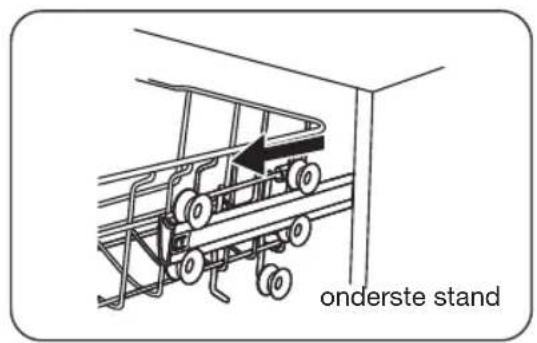

De hoogte van de bovenste korf type 1 aanpassen (afhankelijk van het model)

De hoogte van de bovenste korf kan eenvoudig worden aangepast, zodat er grotere vaat in de bovenste of onderste korf kan worden geplaatst. Volg deze stappen om de hoogte van de bovenste korf aan te passen:

onderste stand

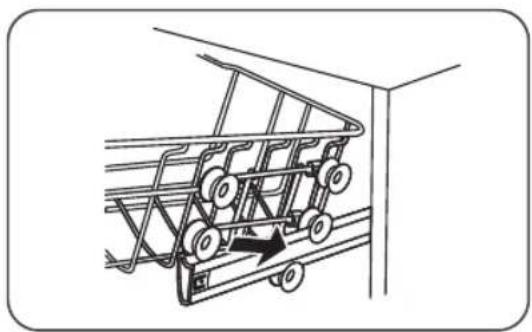

1. Trek de bovenste korf uit.
2. Verwijder de bovenste korf.

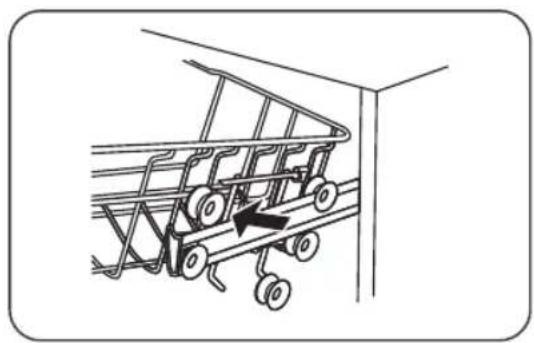

1. Bevestig de bovenste korf aan de bovenste of onderste rollers.
2. Duw de bovenste korf naar binnen.

De hoogte van de bovenste korf type 2 aanpassen (afhankelijk van het model)

1. Om de korf naar de bovenste stand te verplaatsen, tilt u de korf omhoog totdat beide kanten zich op dezelfde hoogte bevinden. De korf klikt op zijn plaats.
2. Om de korf lager te zetten, drukt u de hendel in en laat u deze weer los.

Het kopjesrek inklappen

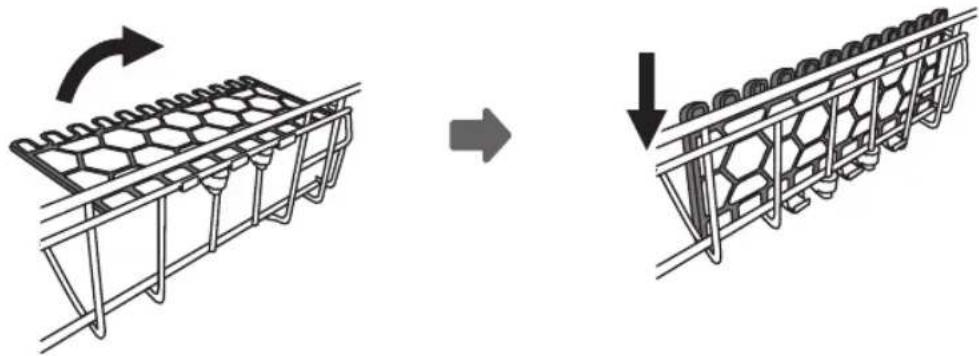

Om ruimte te maken voor groteren voorwerpen in de korven, kunt u het kopjesrek omhoog klappen. U kunt grotere glazen tegen het rek aanzetten. U kunt het rek ook verwijderen als u het niet gebruikt.

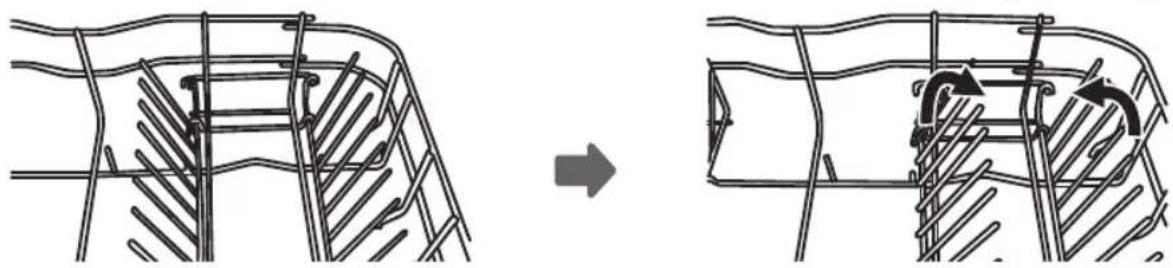

De bordenrekken kunnen worden ingeklapt om ruimte te maken voor grotere voorwerpen.

naar achteren klappenomhoog verplaatsen

Functie van het glansspoelmiddel en vaatwasmiddel

Het glansspoelmiddel wordt afgegeven tijdens de laatste spoeling om te voorkomen dat er waterdruppels op uw vaat achterblijven, omdat deze vlekken en strepen kunnen veroorzaken. Het middel bevordert ook het drogen, doordat het water van de vaat afrolt. Uw vaatwasser is ontworpen voor vloeibare glansspoelmiddelen.

Waarschuwing! Gebruik uitsluitend glansspoelmiddel dat is bedoeld voor de vaatwasser. Vul het bakje voor het glansspoelmiddel nooit met een ander middel (zoals vaatwasserreiniger of vloeibaar afwasmiddel). Hierdoor kan het apparaat beschadigd raken.

Wanneer moet u het glansspoelmiddelbakje bijvullen?

• Tenzij het waarschuwingslampje van de spoelhulp op het bedieningspaneel brandt, kunt u de hoeveelheid altijd schatten aan de hand van de grootte van de optische peilindicator die zich naast de dop bevindt.
• Wanneer het bakje voor het glansspoelmiddel vol is, is de indicator volledig donker. De grootte van de donkere stip neemt af naarmate de voorraad glansspoelmiddel afneemt. U dient te voorkomen dat het glansspoelmiddelbakje voor minder dan 1/4 leegraakt.
• De grootte van de zwarte stip op de peilindicator voor het glansspoelmiddel neemt af naarmate de voorraad glansspoelmiddel afneemt, zoals hier weergegeven.

Vol 3/5 vol 12 vol 1/4 vol Legend

◎ ○

Functie van het vaatwasmiddel

De chemische ingrediënten van het vaatwasmiddel zijn noodzakelijk om al het vuil op te lossen en uit de vaatwasser te verwijderen. De meeste commercieel verkrijgbare vaatwasmiddelen zijn geschikt voor dit doel.

Waarschuwing! Juist gebruik van het vaatwasmiddel

• Gebruik uitsluitend wasmiddel dat voor vaatwassers is bedoeld.
• Zorg ervoor dat uw vaatwasmiddel schoon en droog blijft.
• Doe geen poederwasmiddel in het zeepbakje totdat u klaar bent om de vaat te wassen.
• Vaatwasmiddel is corrosief! Houd het vaatwasmiddel buiten het bereik van kinderen.

Glansspoelmiddelbakje vullen

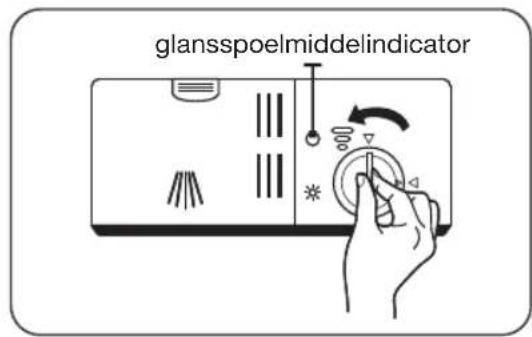

glansspoelmiddelindicator

1. Om het bakje te openen, draait u de dop naar de pijl "open" (linksom) en haalt u de dop eruit.

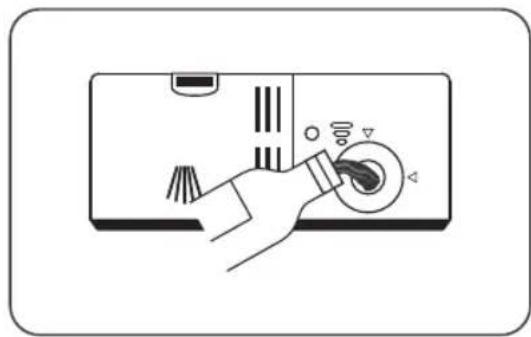

2. Giet het glansspoelmiddel voorzichtig in het bakje en voorkom dat het bakje overstroomt.

Opmerking: Ruim eventueel gemorst glansspoelmiddel met een absorberende doek op om overmatige schuimvorming tijdens de volgende wascyclus te voorkomen.

1. Plaats de dop terug door deze uitgelijnd met de pijl voor openen terug te plaatsen en vervolgens naar de pijl "gesloten" (rechtsom) te draaien.

Het glansspoelmiddelbakje afstellen

max 6 5 4 3 2 1 Draaiknop om af te stellen

Het glansspoelmiddelbakje heeft 6 instellingen. Zowel de aanbevolen instelling als de fabrieksinstelling is "4". Als de vaat niet goed droog wordt of vlekken heeft, stelt u de draaiknop bij naar het volgende hogere getal totdat uw vaat geen vlekken meer heeft. Verlaag het getal als er plakkerige, witte vlekken op uw vaat zitten of een blauwe waas op glazen of messen.

Zeepbakje vullen

Vergrendeling indrukken om te openen

A B

1. Druk op de ontgrendelknop om het deksel van het zeepbakje te openen.
2. Voeg vaatwasmiddel in het grotere vak (A) toe voor de hoofdwascyclus.

Voor vuilere ladingen voegt u ook een beetje vaatwasmiddel toe aan het kleinere vakje (B) voor de voorwascyclus.

1. Sluit het deksel en druk erop totdat deze op zijn plaats klikt.

Opmerking: Afhankelijk van het vuil worden van het water kan de instelling anders zijn. Raadpleeg de aanbevelingen van de fabrikant op de verpakking van het vaatwasmiddel.

Wascyclustabel

De tabel geeft informatie over de programma's.

Programma	Beschrijving van de cyclus	Was-middel voorwas/ hoofdwas	Programma-duur (min)	Energie (kWh)	Water (l)	Glans-spoel-middel
Intensief	Voorspoelen (50 °C)Wassen (60 °C)SpoelenSpoelenSpoelen (70 °CDrogen)	5/25 g (één of twee stuks)	170 1,6 18,5			Ja
Normaal	Voorspoelen (45 °C)Wassen (55 °C)SpoelenSpoelen (65 °CDrogen)	5/25 g (één of twee stuks)	180 1,3 15			Ja
ECO(*EN 50242)	VoorspoelenWassen (45 °C)Spoelen (65 °CDrogen)	5/25 g (één of twee stuks)	190 1,02 11			Ja
90 min	Wassen (65 °C)SpoelenSpoelen (65 °CDrogen)	30 g (één stuks)	90 1,35 12,5			Ja
Snel	Wassen (45 °C)Spoelen (50 °C)Spoelen (55°C)	25 g 30 0,75 11				Nee

*EN 50242: Dit programma is de testcyclus.

De informatie voor de vergelijkingstest is conform EN 50242.

Een wascyclus starten

1. Trek de onderste en bovenste korven naar buiten, plaats de vaat en duw de korven weer naar binnen. Het wordt aanbevolen om eerst de onderste korf te vullen en vervolgens de bovenste korf.
2. Giet het wasmiddel in het bakje.
3. Steek de stekker in het stopcontact. Zie het technisch gegevensblad voor de voeding. Zorg ervoor dat de watertoevoer volledig is geopend.
4. Open de deur en druk op de aan-/uittoets om het apparaat in te schakelen.
5. Kies een programma en het bijbehorende lampje gaat branden. Sluit de deur en de vaatwasser begint met de cyclus.

Een programma halverwege een cyclus wijzigen

Een wascyclus kan alleen worden gewijzigd als deze pas net is begonnen. Anders is het wasmiddel mogelijk al vrijgegeven of kan de vaatwasser het waswater al hebben afgevoerd. Als dit het geval is, moet de vaatwasser opnieuw worden ingesteld en moet het zeepbakje worden bijgevuld. Volg de onderstaande instructies om de vaatwasser opnieuw in te stellen:

1. Open de deur op een kier om de vaatwasser te stoppen. Nadat de sproeiarm is gestopt, kunt u de deur volledig openen.
2. Houd de programmatoets langer dan drie seconden ingedrukt om het apparaat in stand-by te zetten.
3. U kunt het programma instellen op de gewenste cyclus.
4. Sluit de deur en de vaatwasser begint met de cyclus.

Bent u iets vergeten in de vaatwasser te zetten?

U kunt vergeten voorwerpen op elk moment voordat het zeepbakje opent toevoegen. Volg in dit geval de onderstaande instructies:

1. Open de deur op een kier om de vaatwasser te stoppen.
2. Nadat de sproeiarm is gestopt, kunt u de deur volledig openen.
3. Voeg de vergeten vaat toe.
4. Sluit de deur.
5. De vaatwasser begint weer met draaien.

Waarschuwing! Het is gevaarlijk om de deur midden in een programma te openen, omdat u zich kunt branden aan de hete stoom.

Filtersysteem

Het filtersysteem onder in de vaatwasserbak bevat grof vuil dat tijdens het wassen is losgekomen. Het verzamelde grove vuil kan de filters verstoppen. Controleer de toestand van de filters regelmatig en reinig deze indien nodig onder stromend water. Volg de onderstaande stappen om de filters in de wasbak te reinigen.

Opmerking: De afbeeldingen zijn uitsluitend bedoeld ter informatie. Het filtersysteem en de sproeiarmen kunnen per model verschillen.

Grof filter Hoofdfilter Fijn filter

1. Pak het grove filter beet en draai het linksom om het te ontgrendelen. Til het filter omhoog uit de vaatwasser.

2. Het fijne filter kan van de onderzijde van het filtersamenstel worden getrokken. Het grove filter kan van het hoofdfilter worden losgemaakt door voorzichtig in de lipjes bovenaan te knijpen en het filter weg te trekken.

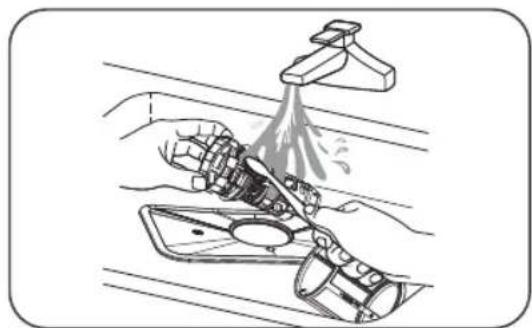

1. Grotere etensresten kunnen worden verwijderd door het filter onder stromend water af te spoelen.

Gebruik een zachte borstel voor een grondigere reiniging.

1. Zet de filters weer in elkaar door de stappen voor demontage in omgekeerde volgorde uit te voeren, plaats het filter terug en draai deze rechtsom naar de pijl "gesloten".

Waarschuwing! Draai de filters niet te strak aan. Zet de filters zorgvuldig terug, anders kunnen grove etensresten in het systeem terechtkomen en een verstopping

ONDERHOUD

veroorzaken. Gebruik de vaatwasser NOOIT zonder dat de filters zijn geplaatst.

Onjuiste plaatsing van het filter kan de prestaties van het apparaat nadelig beïnvloeden en het servies en kookgerei beschadigen.

De sproeiarmen reinigen

Het is noodzakelijk om de sproeiarmen regelmatig te reinigen, omdat de mineralen in hard water de mondstukken van de sproeiarmen en lagers kunnen verstoppen. Volg de onderstaande instructies om de sproeiarmen te reinigen:

1. Om de bovenste sproeiarm te verwijderen, houdt u de moer vast en draait u de arm rechtsom om de arm te verwijderen.

2. Om de onderste sproeiarm te verwijderen, trekt u de sproeiarm omhoog.

1. Was de armen met zeep en warm water en gebruik een zachte borstel om de mondstukken te reinigen. Plaats de sproeiarmen terug nadat u deze grondig hebt afgespoeld.

Onderhouden van de vaatwasser

Bescherming tegen vorst

Neem maatregelen om de vaatwasser in de winter tegen vorst te beschermen. Doe het volgende na elke wascyclus:

• Schakel de elektrische voeding van de vaatwasser bij de voedingsbron uit.
• Draai de watertoevoer dicht en koppel de waterinlaatpijp los van de waterkraan.
• Laat het water uit de inlaatpijp en waterkraan lopen (gebruik een bak om het water op te vangen).
• Sluit de waterinlaatpijp weer op de waterkraan aan.
• Verwijder het filter onder in de vaatwasser en gebruik een spons om het water in de putje te verwijderen.

Na elke wascyclus

- Draai de watertoevoer na elke wascyclus dicht en laat de deur op een kier staan zodat vocht en geur niet in het apparaat worden opgesloten.

Haal de stekker uit het stopcontact

- Haal voorafgaand aan reiniging of onderhoud altijd de stekker uit het stopcontact.

Niet schoonmaken met oplosmiddelen of schurende middelen

- Gebruik geen oplosmiddelen of schurende reinigingsmiddelen om de buitenzijde en rubberen onderdelen van de vaatwasser te reinigen. Gebruik uitsluitend een doek en warm water met zeep. Om vlekken van de buitenzijde te verwijderen, gebruikt u een doek die met water en een klein beetje azijn is bevochtigd of een reinigingsproduct dat speciaal voor vaatwassers is bedoeld.

Wanneer u de vaatwasser een lange tijd niet gaat gebruiken

- Het wordt aanbevolen om de vaatwasser zonder lading aan te zetten en na afloop van de cyclus de stekker uit het stopcontact te halen, de watertoevoer dicht te draaien en de deur van het apparaat op een kier te zetten. Dit zorgt ervoor dat de deurafdichtingen langer meegaan en dat er zich geen geuren ontwikkelen binnen in het apparaat.

Het apparaat verplaatsen

- Als het apparaat moet worden verplaatst, dient u ervoor te zorgen dat deze in een verticale positie blijft. Het apparaat mag uitsluitend wanneer dit absoluut noodzakelijk is op de achterzijde worden geplaatst.

ONDERHOUD

De deur reinigen

• Reinig de rand van de deur, inclusief de rubberen afdichting, met een zachte, vochtige doek.
• Zorg ervoor dat er geen water in het vergrendelingsmechanisme van de deur of de elektrische onderdelen terechtkomt.
• Reinigingsproducten in sprayvorm en agressieve reinigingsmiddelen, zoals schuurmiddelen, mogen niet worden gebruikt. Deze reinigingsproducten kunnen de afwerking beschadigen.

Wat moet ik doen als...

Als het apparaat niet naar behoren werkt, betekent dit niet altijd dat het defect is. Probeer het probleem eerst zelf op te lossen. Als u het probleem aan de hand van onderstaande aanbevelingen niet kunt oplossen, kunt u onze klantenservice bellen.

Opmerking!

Koppel het apparaat los van de stroomvoorziening voordat u een reparatie gaat uitvoeren. Haal bij voorkeur de stekker uit het stopcontact.

Foutentabel

Probleem Mogelijke oorzaken Oplossing

De vaatwasser werkt niet.	Zekering is defect of de aardlekschakelaar is geactiveerd.	Vervang de zekering of schakel de aardlekschakelaar terug. Verwijder andere apparaten die op dezelfde groep zijn aangesloten.
	De voedingsbron is niet ingeschakeld.	Zorg ervoor dat de vaatwasser aanstaat en de deur is gesloten.Zorg ervoor dat de stekker goed in het stopcontact zit.
	De waterdruk is te laag. Controleer of de vaatwasser goed is aangesloten op de watertoevoer en dat de kraan open is gedraaid.
	De deur van de vaatwasser is niet goed gesloten.	Zorg ervoor dat deur goed is gesloten.
De drainagepomp gaat niet uit.	De vaatwasser stroomt over. Het systeem is zo ontworpen dat overstromingen automatisch worden gedetecteerd. In geval van een overstroming wordt de circulatiepomp van het apparaat uitgeschakeld en de drainagepomp ingeschakeld.
Geluid. Sommige geluiden zijn normaal.		Het geluid van de draaiende pomp of wasgeluiden, het opengaan van het zeepbakje.
		Bestek rammelt in de bestekmand of iets kleins is uit de korf gevallen.
		De motor maakt een abnormaal geluid.
		Een sproeiarm komt tegen een voorwerp aan.

Probleem Mogelijke oorzaken Oplossing

Vervuiling van de vaatwasser.	Wasmiddel van slechte kwaliteit.	Gebruik uitsluitend wasmiddel dat geschikt is voor de vaatwasser om vervuiling te voorkomen.
	Verstopte filters. Open de deur en reinig de filters. Voereen voorwascyclus uit.
	Er is glansspoelmiddel gemorst.	Ruim gemorst glansspoelmiddel altijd direct op.
De vaat is niet droog. Het bakje van het glansspoelmiddel is leeg.		Zorg ervoor dat het bakje van het glansspoelmiddel is gevuld.
		Onjuiste plaatsing. Ruim de vaatwasser in volgens de suggesties in de handleiding.
		De vaatwasser is te snel uitgeruimd.	Laad uw vaatwasser niet direct na het einde van het programma uit.Open de deur op een keur zodat de stoom kan ontsnappen. Wacht totdat de temperatuur in de vaatwasser voldoende is gedaald. Ruim eerst de onderste korf uit.
		Onjuist programma. Een kort programma met een lage temperatuur kan tot slechtere was- en droogresultaten leiden dan een langer programma met een hogere temperatuur. Selecteer een ander wasprogramma.
Borden en platte voorwerpen zijn niet schoon.	Onjuist programma. Selecteer een intensiever programma.
	Korven zijn niet op de juiste manier gevuld.	Zorg ervoor dat het zeepbakje en de sproeiarmen niet worden geblokkeerd door grote borden/pannen.
Vlekken en kalkvorming op glazen en platte borden.	Extreem hard water.Temperatuur van instromend water is laag. De vaatwasser is te vol.Korven zijn niet op de juiste manier gevuld. Oud of vochtig wasmiddel. Het bakje van het glansspoelmiddel is leeg. Onjuiste hoeveelheid wasmiddel.	Vlekken op glazen voorwerpen verwijderen: Verwijder alle metalen voorwerpen uit de vaatwasser.Gebruik de voorgeschreven hoeveelheid wasmiddel. Selecteer het langste programma. Laat de vaatwasser ongeveer 18 tot 22 minuten draaien. Daarna is de hoofdwascyclus bereikt. Open de deur voorzichtig en giet twee koppen witte azijn onder in de vaatwasser.Sluit de deur en laat de vaatwasser het programma voltooien. Als de azijn niet werkt: Herhaal bovenstaande stappen, maar gebruik 60 ml citroenzuurkristallen in plaats van witte azijn.

Probleem Mogelijke oorzaken Oplossing

Doffe vlekken op glas.	Combinatie van zacht water en te veel wasmiddel.	Gebruik minder wasmiddel en kies het glasprogramma. Dit kunt u gebruiken om glas te reinigen.
Gele of bruine kalkaanslag in het apparaat.	IJzerresten in het water kunnen vlekken in de vaatwasser veroorzaken.	Neem contact op met een fabrikant van waterontharders voor een speciaal filter.
Witte kalkaanslag in het apparaat.	Hard water. Verhoog het zoutverbruik.
Vaatwasmiddel blijft in het zeepbakje achter.	Het zeepbakje wordt door de vaat geblokkeerd.	Laad de korven zodanig dat de vaat het zeepbakje niet blokkeert. Reinig de bovenste sproeiarm.
Stoom. Bij het openen van de deur. Dit is mogelijk aan het einde van de cyclus.
Zwarte of grijze vlekken op de vaat.	Kookgerei van aluminium heeft vlekken op de vaat achtergelaten.	Aluminium kan vlekken geven.
Er blijft water onder de filters staan.	Dit is normaal. Een kleine hoeveelheid water rondom de afvoer achter in de vaatwasser zorgt ervoor dat de afdichting flexibel blijft.
De vaatwasser lekt.	Glansspoelmiddelbakje te vol of het glansspoelmiddel lekt.	Voorkom dat u het glansspoelmiddelbakje te vol doet. Gemorst glansspoelmiddel kan leiden tot schuimvorming/overstroming. Veeg gemorst glansspoelmiddel op met een vochtige doek.
	De vaatwasser staat niet waterpas.	Pas de vaatwasser aan zodat deze waterpas staat.
Het lampje voor het snelle programma knippert snel.	Het duurt te lang om water de vaatwasser in te pompen.	Kraan is niet geopend, of waterinvoer is beperkt of de waterdruk is te laag.
Het lampje voor het programma van 90 min en het lampje voor het snelle programma knipperen snel.	De vereiste temperatuur wordt niet bereikt.	Verwarmingselement is defect.
Het lampje voor het ECO-programma knippert snel.	Overstroming. Sommige onderdelen van de vaatwasser lekken.

Indien het apparaat te vol loopt of overmatig gaat lekken, draait u de kraan dicht en neemt u contact op met de klantenservice. Als alle indicatoren tegelijkertijd knipperen: schakel de vaatwasser onmiddellijk uit, draai de kraan dicht en neem contact op met de klantenservice.

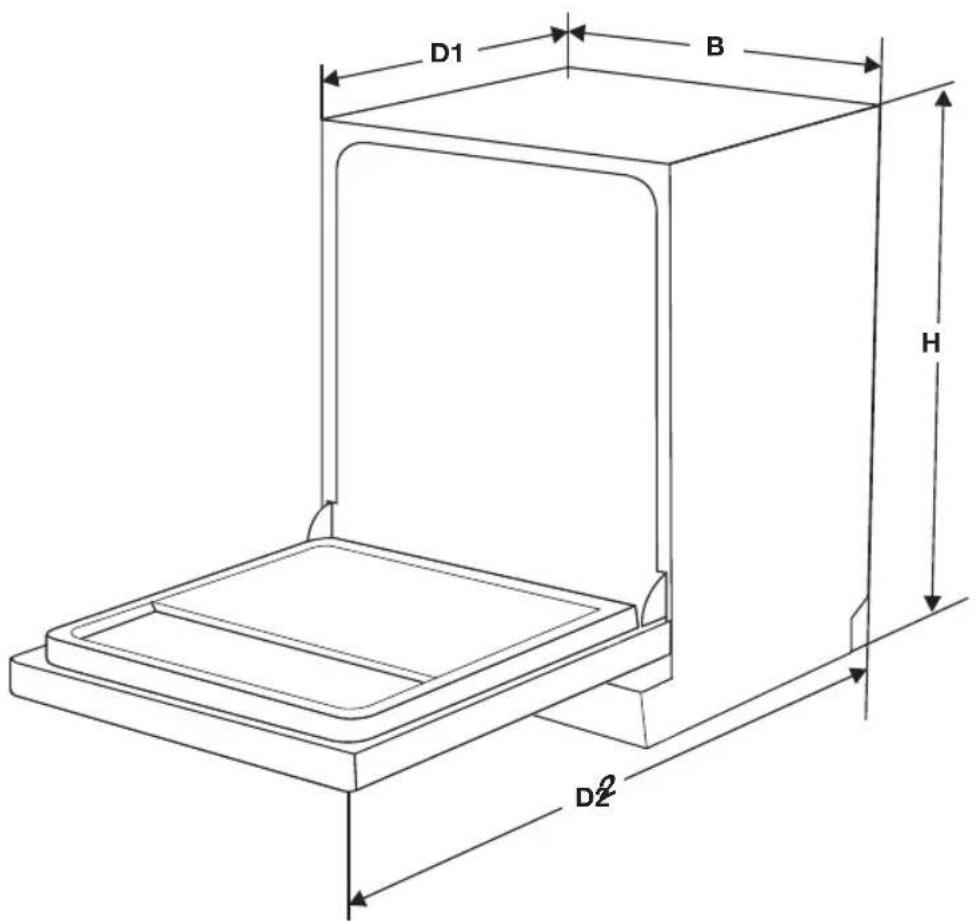

D1 B H D2

Productplaatje
Blad van vaatwasser voor huishoudelijk gebruik conform EU-richtlijn 1016/2010 en 1059/2010:
Fabrikant Pelgrim
Type/beschrijving GVW410L
Hoogte (H) 815 mm
Breedte (B) 558 mm
Diepte (D1) 550 mm (met gesloten deur)
Diepte (D2) 1150 mm (met deur 90° geopend)
Standaard couverts 12
Energie-efficiëntieklasse [1] A+
Jaarlijks energieverbruik [2] 295 KWh
Energieverbruik bij standaard reinigingscyclus 1,02 KWh
Energieverbruik bij uitschakeling 0,45 W
Energieverbruik bij stand-by 0,49 W
Jaarlijks waterverbruik [3] 3080 liter
Droogefficiëntieklasse [4] A
Standaard reinigingscyclus [5] ECO 45 °C
Programmaduur standaard reinigingscyclus 190 min
Geluidsniveau 49 dB(A) re 1 pW
Montage Inbouw
Energieverbruik 1760-2100 W
Nominale spanning/frequentie 220-240V/50 Hz
Waterdruk (stromingsdruk) 0,04-1,0 MPa = 0,4-10 bar

1. A + + + (hoogste efficiëntie) tot D (laagste efficiëntie)
2. op basis van 280 standaard reinigingscycli. Daadwerkelijk jaarlijks energieverbruik is afhankelijk van de daadwerkelijke gebruiksfrequentie.

3. op basis van 280 standaard reinigingscycli. Daadwerkelijk jaarlijks waterverbruik is afhankelijk van de daadwerkelijke gebruiksfrequentie.

4. A (hoogste efficiëntie) tot G (laagste efficiëntie)

5. Dit programma is geschikt voor het reinigen van normaal bevuilld servies. Het is het meest efficiënte programma wat betreft energie en waterverbruik voor het reinigen van servies.

Het apparaat voldoet aan de Europese normen en de richtlijnen die gelden op het moment van levering:

• LVD 2004/95/EC
• EMC 204/108/EC
• EUP 2009/125/EC

Opmerking: De bovenstaande waarden zijn gemeten in overeenstemming met normen bij gespecificeerde gebruiksomstandigheden. De resultaten kunnen sterk afwijken afhankelijk van de hoeveelheid vaat, waterhardheid, de hoeveelheid wasmiddel, enzovoort.

De handleiding is gebaseerd op normen en wetten van de Europese Unie.

Bovenste korf:

1 4 3 5 6 3 1 2 1 2

Onderste korf:

Getal Voorwerp
1 Koppen
2 Schotels
3 Glazen
4 Kleine kom
5 Middelgrote kom
6 Grote kom

10 9 8 7 7 11 7

Getal Voorwerp

7 Dessertkommen

8 Dinerborden

9 Soepborden

10 Ovalen schaal

11 Bestekmand

Bestekmand:

1	2	1		44	4444	4	4	4	4		1	2	1
22	2	2			87	33		7		3	3		2
1	2	1		44	4444	4	4	4	4		1	3	1
1	2	1		55	5555	5	5	5	5		3	3	3
22	2	2			33	33		3		3	3	3	3
1	2	1		55	5555	5	5	5	5		6		6

1326 4578 □ □ □ □ □

De informatie voor de vergelijkingstest is conform EN 50242

• Capaciteit: 12 couverts
- Stand van de bovenste korf: onderste stand
- Programma: ECO
• Glansspoelmiddelinstelling: 6
• Verzachterinstelling: H3

Getal Voorwerp
1	Soeplepels
2	Vorken
3	Messen
4	Theelepels
5	Dessertlepels
6	Opscheplepels
7	Serveervorken
8	Juslepels

Afdanken

Afvoeren van de verpakking en het apparaat

Bij het vervaardigen van dit apparaat zijn duurzame materialen gebruikt. Aan het einde van de gebruiksduur dient dit apparaat op verantwoordelijke wijze te worden afgevoerd. De overheid kan u hierover informatie verschaffen.

De verpakking van dit apparaat kan worden gerecycled. Het volgende mag worden gebruikt:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

De materialen dienen te worden afgevoerd op verantwoorde wijze, in lijn met overheidsvoorschriften.

Op het product staat het pictogram van een doorgekruiste afvalcontainer om erop te wijzen dat elektrische huishoudelijke apparaten afzonderlijk dienen te worden afgevoerd. Dit betekent dat het apparaat aan het einde van de levensduur niet bij het normale huishoudelijke afval kan worden weggegooid. Het moet worden afgegeven bij een speciaal gemeentelijk afvaldepot of bij een verkooppunt dat dit voor u doet.

Het scheiden van huishoudelijke apparaten voorkomt potentieel negatieve gevolgen voor het milieu en de volksgezondheid die kunnen voortvloeien uit onjuiste afvalverwerking. Dit zorgt ervoor dat de materialen waaruit het apparaat bestaat, kunnen worden teruggewonnen en aanzienlijke besparingen op energie en grondstoffen kunnen worden gerealiseerd.

Let op! Verpakkingsmateriaal kan gevaarlijk zijn voor kinderen.

Verklaring van conformiteit

We verklaren hierbij dat onze producten voldoen aan alle betreffende Europese richtlijnen, wetten en voorschriften
