| Producttype | Draagbare MiniDisc-speler |
| Merk | Sony |
| Model | MZ-E30 |
| Afmetingen (L × H × D) | Ongeveer 82 × 25,8 × 79,6 mm |
| Gewicht (alleen speler) | Ongeveer 120 g |
| Gewicht (met oplaadbare batterij en MiniDisc) | Ongeveer 160 g |
| Voeding | Oplaadbare Ni-MH batterij NH-9WM(N) (inbegrepen), alkaline batterij LR6 (AA) (niet inbegrepen), netadapter AC-E15L (optioneel) |
| Levensduur (oplaadbare batterij) | Ongeveer 4 uur |
| Levensduur (alkaline batterij) | Ongeveer 5 uur |
| Levensduur (batterij + oplaadbare) | Ongeveer 10 uur |
| Lasertype | GaAlAs, golflengte 790 nm |
| Audiocodec | ATRAC (Adaptive Transform Acoustic Coding) |
| Frequentiebereik | 20 Hz - 20 kHz ± 3 dB |
| Koptelefoonuitgang | Mini-stereoaansluiting, 5 mW + 5 mW bij 16 Ω |
| Afspeelfuncties | Normaal afspelen, herhalen van één nummer, herhalen van hele schijf, willekeurig afspelen |
| Basversterking | Digital Mega Bass (1 of 2 niveaus) |
| Volumebegrenzer | AVLS (Automatic Volume Limiter System) |
| Toetsenblokkering | Hold-functie |
| Inclusief accessoires | Batterijlader, oplaadbare batterij NH-9WM(N), oortelefoon met afstandsbediening, batterijhouder, draagtas, oortelefoonkussentjes |
| Onderhoud en reiniging | Reinig met een zachte, droge doek. Gebruik geen oplosmiddelen. |
| Veiligheidsmaatregelen | Niet blootstellen aan vocht. Gebruik alleen de aanbevolen adapter. Open de behuizing niet. |
Veelgestelde vragen - MZ-E30 SONY
Gebruikersvragen over MZ-E30 SONY
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw MiniDisc-speler in PDF-formaat gratis! Vind uw handleiding MZ-E30 - SONY en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MZ-E30 van het merk SONY.

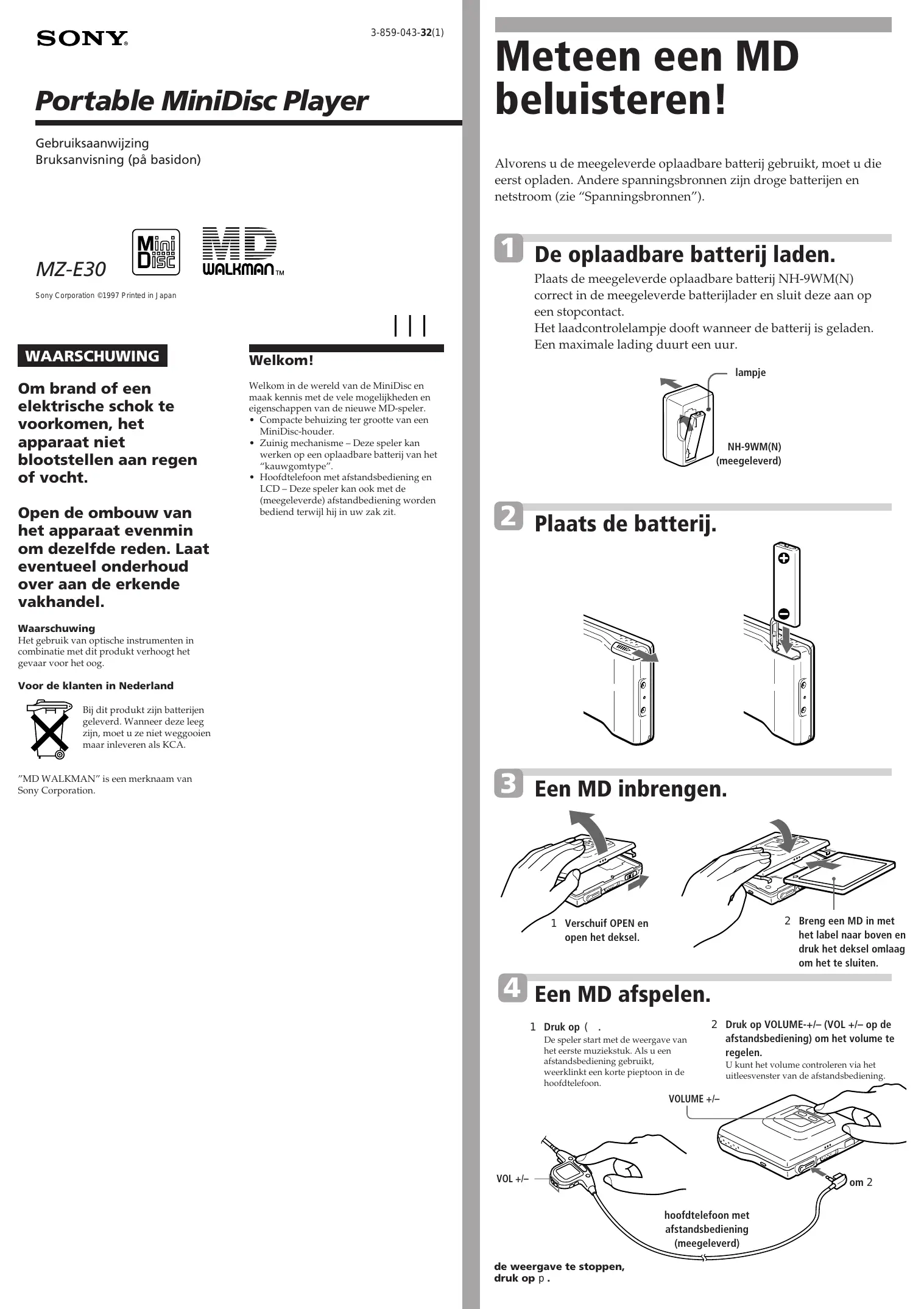

GEBRUIKSAANWIJZING MZ-E30 SONY
Om brand of een elektrische schok te voorkomen, het apparaat niet blootstellen aan regen of vocht.
Open de ombouw van het apparaat evenmin om dezelfde reden. Laat eventueel onderhoud over aan de erkende vakhandel.
Waarschuwing
Het gebruik van optische instrumenten in combinatie met dit product verhoogt het gevaar voor het oog.
Voor de klanten in Nederland
Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.
"MD WALKMAN" is een merknaam van Sony Corporation.
Welkom!
Welkom in de wereld van de MiniDisc en maak kennis met de vele mogelijkheden en eigenschappen van de nieuwe MD-speler.
- Compacte behuizing ter grootte van een MiniDisc-houder.
- Zuinig mechanisme - Deze speler kan werken op een oplaadbare batterij van het "kauwgomtype".
- Hoofdtelefoon met afstandsbediening en LCD - Deze speler kan ook met de (meegeleverde) afstandsbediening worden bediend terwijl hij in uw zak zit.
Meteen een MD beluisteren!
Alvorens u de meegeleverde oplaadbare batterij gebruikt, moet u die eerst opladen. Andere spanningsbronnen zijn droge batterijen en netstroom (zie "Spanningsbronnen").
1 De oplaadbare batterij laden.
Plaats de meegeleverde oplaadbare batterij NH-9WM(N) correct in de meegeleverde batterijlader en sluit deze aan op een stopcontact.
Het laadcontrolelampje dooft wanneer de batterij is geladen. Een maximale lading duurt een uur.

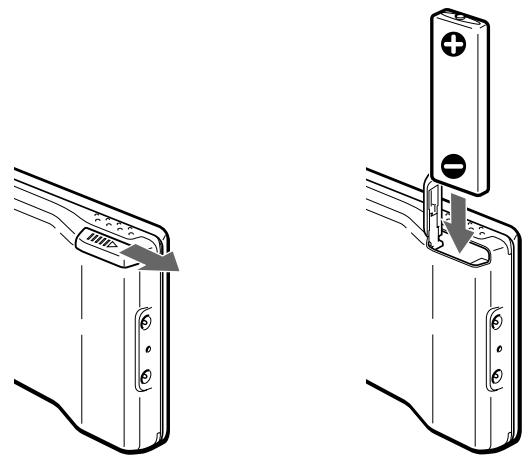

2 Plaats de batterij.

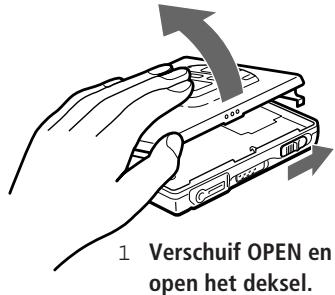

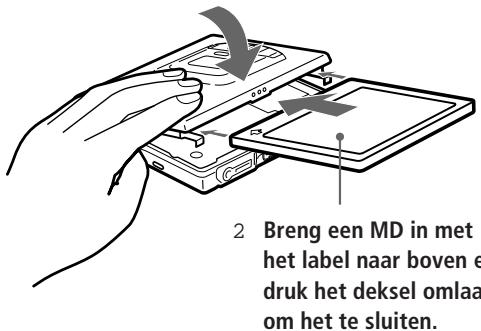

3 Een MD inbrengen.

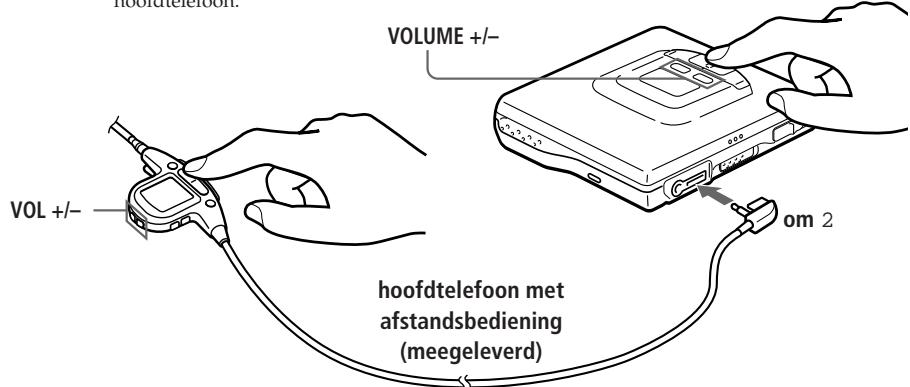

4 Een MD afspelen.
1 Druk op (
De speler start met de weergave van het eerste muziekstuk. Als u een afstandsbediening gebruikt, klinkt een korte pieptoon in de hoofdtelefoon.
2 Druk op VOLUME- + / - (VOL + / - op de afstandsbediening) om het volume te regelen.
U kunt het volume controleren via het uitleesvenster van de afstandsbediening.
Om de weergave te stoppen, druk op P.
| Om | Druk op (pieptonen in de hoofdtelefoon) |
| De weergave tijdelijk te onderbren | P (continu korte pieptonen) |
| Druk nogmaals op P om de weergave te hervatten | |
| Naar het begin van het huidige muziekstuk te gaan | eenmaal op de = of = Kant van ( op de afstandsbediening (drie korte pieptonen) |
| Naar het begin van het volgende muziekstuk te gaan | eenmaal op de + of + Kant van ( op de afstandsbediening once (twee korte pieptonen) |
| Achteruit te gaanijdens de weergave1) | hou de = of = Kant van ( op de afstandsbediening ingedrukt |
| Vooruit te gaanijdens de weergave1) | hou de + of + Kant van ( op de afstandsbediening ingedrukt |
| De MD te verwijderen | p en open het deksel.2) |
Uitleesvenster tijdens het afspelen
- Uitleesvenster op de afstandsbediening
Muziekstuknaam3) of verstreken tijd van het huidige muziekstuk Muziekstuknummer
- Uitleesvenster op het toestel
Muziekstuknummer
1) Om snel achteruit of vooruit te gaan zonder te luisteren, drukt u op P terwijl u = of + ingedrukt houdt. 2) Na het openen van het deksel wordt de weergave hervat vanaf het begin van het eerste muziekstuk. 3) Verschijnt alleen bij MD's die elektronisch zijn benoemd.
Opmerking
Verschuif OPEN niet tijdens het afspelen. Indien u dat wel doet, gaat het deksel open en stopt de weergave.
Het toestel schakelt automatisch over naar stereo of mono geluid afhankelijk van het opnamegeluid.
Verschillende manieren van afspelen

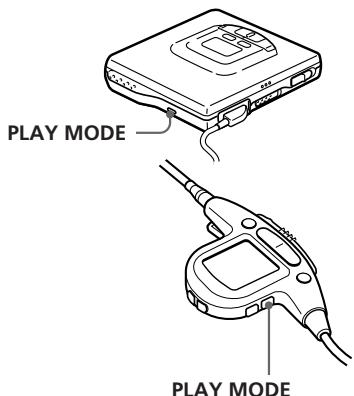

Herhaald afspelen van muziekstukken
U kunt de muziekstukken op drie verschillende manieren afspelen - herhaal alles, herhaal een nummer, herhaal in willekeurige volgorde.
Druk op PLAY MODE tijdens het afspelen van een MD.
Bij elke druk op PLAY MODE verandert de weergavestand-indicatie als volgt.
Weergavestand-indicatie
(niets) (normale weergave)
Alle muziekstukken worden eenmaal afgespeeld.
"f " (alle herhalen)
Alle muziekstukken worden herhaaldelijk afgespeeld.
"1" (een herhalen)
Een muziekstuk wordt herhaaldelijk afgespeeld.
"SHUF" (herhalen in
willekeurige volgorde)
Alle muziekstukken worden herhaaldelijk afgespeeld in willekeurige volgorde.
Tips in verband met weergave

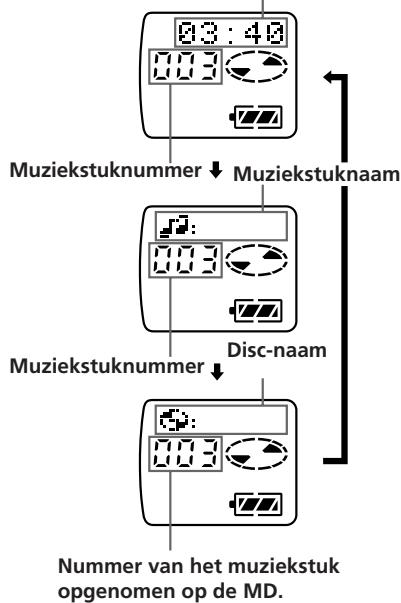

De naam van het muziekstuk en de tijd controleren
Druk op DISPLAY tijdens het afspelen van een MD.
Bij elke druk op DISPLAY verandert het uitleesvenster als volgt:
DISPLAY
Verstreken duur
Opmerking
Disc- en muziekstuknamen verschijnen enkel bij MD's die elektronisch zijn benoemd.

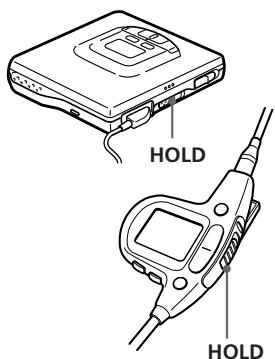

De bedieningselementen vergrendelen
Gebruik deze functie om te voorkomen dat bijvoorbeeld tijdens het dragen van het toestel per ongeluk toetsen worden bediend.
Verschuif HOLD in de richting van c
Verschuif HOLD op het toestel om de bedieningselementen te vergrendelen.
Bass-geluid accentueren (DIGITAL MEGA BASS)
De DIGITAL MEGA BASS functie accentueert lage frequenties voor een voller weergavegeluid.
Verschuif DIGITAL MEGA BASS. Kies 1 (zwak effect) of 2 (sterk effect). Zet DIGITAL MEGA BASS op 0 om het effect te annuleren.
Opmerking
Als het geluid bij het accentueren van de lage tonen wordt vervormd, moet u het volume lager zetten.
Uw gehoor beschermen (AVLS)
De AVLS (Automatic Volume Limiter System) functie beperkt het maximum volume om uw gehoor te beschermen.
AVLS
Zet AVLS op LIMIT.
Het volume wordt beperkt gehouden, zelfs als u het volume hoger probeert te zetten.
Spanningsbronnen
De MD-speler kan werken op droge batterijen, netspanning of een oplaadbare Ni-MH batterij.

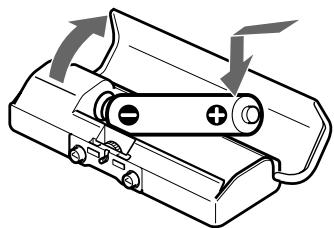

Gebruik met een droge batterij
1
Plaats een LR6 (AA) alkalinebatterij (niet meegeleverd) in de meegeleverde batterijhouder en sluit het deksel.
2

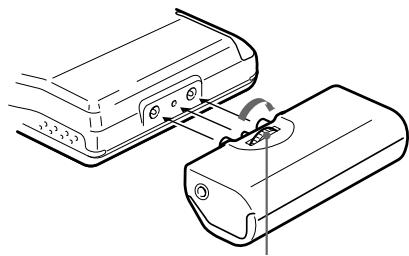

Plaats de batterijhouder op de speler.
Draai naar de LOCK-zijde.
Draai naar RELEASE om de
batterijhouder los te maken.
Wanneer batterijen vervangen of opgeladen moeten worden.
De staat van de batterij kan worden
gecontroleerd aan de hand van de batterij-indicatie terwijl de speler in werking is.
B Batterijen leeg. . b Batterijen verzwakt. Vervang alle batterijen.
n De batterijen zijn leeg. "LoBATT" knippert in het uitleesvenster en het toetsenbord wordt uitgeschakeld.
Levensduur batterijen*
| Batterijen | Weergave |
| Oplaadbare Ni-MH batterij (NH-9WM(N)) | Ong. 4 uw |
| Een LR6 (AA) alkalinebatterij | Ong. 5 uw |
| Een LR6 (AA) alkalinebatterij en een oplaadbare Ni-MH batterij (NH-9WM(N)) | Ong. 10 uw |
- De levensduur van een batterij kan negatief
worden beïnvloed door de
gebruiksomstandigheden en de
omgevingstemperatuur.

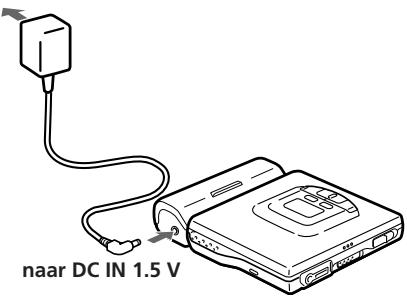

Gebruik op netstroom
Verwijder eerst eventuele oplaadbare batterij uit het toestel.
1 Bevestig de meegeleverde batterijhouder op het toestel. 2 Sluit de AC-E15L netspanningsadapter (niet meegeleverd) aan op de DC IN 1.5V aansluiting van de batterijhouder. 3 Steek de stekker van de
netspanningsadapter in een stopcontact.
het stopcontact
Opmerking
De batterij-indicatie 1 verschijnt bij gebruik
van de netspanningsadapter.
Aanvullende informatie
Voorzorgsmaatregelen
Veiligheid
- Steek geen vreemde voorwerpen in de DC IN 1.5 V aansluiting.
Voedingsbronnen
- Gebruik de netvoeding, R6 (type AA) batterij, een oplaadbare nikkelmetaalhydride-batterij of de accu van de auto.
- Bij gebruik in huis: gebruik alleen de AC-E15L netspanningsadapter (niet meegeleverd). Gebruik in geen geval een andere adapter, aangezien dit tot storing in de speler kan leiden.
Polariteit van de stekker
Zolang het netsnoer op het stopcontact is aangesloten, blijft er spanning op de speler staan, ook als de speler is uitgeschakeld. - Als de speler gedurende langere tijd niet wordt gebruikt, trek dan de stekker van de adapter uit het stopcontact, of verwijder de oplaadbare batterij, de R6 (type AA) batterij of de accu-aansluitkabel. Trek voor het verwijderen van het snoer van de adapter altijd aan de stekker en nooit aan het snoer. - Bij gebruik in de auto: gebruik de CPA-9 adaptercassette en de DCC-E215 accu-aansluitkabel (niet meegeleverd).
Opladen
- Gebruik de meegeleverde batterijlader.
- De laadduur kan verschillen naargelang van de staat waarin de batterij zich bevindt.
- Wanneer een batterij voor het eerst of na lange tijd weer opnieuw wordt gebruikt, kan de levensduur korter zijn. Laad in dat geval de batterij volledig op en laat ze weer leeg lopen. Zo wordt de levensduur weer normaal.
- Als de capaciteit van de oplaadbare batterij met de helft is verminderd, moet u deze vervangen.
Oververhitting
- Indien de speler langdurig wordt gebruikt, kan deze oververhit raken. Laat de speler in dat geval eerst afkoelen.
Plaatsing
- Zet de speler niet op een plek waar deze wordt blootgesteld aan overmatig licht, extreme temperaturen, vocht of trillingen. Zorg altijd voor voldoende ventilatie om het apparaat als het wordt gebruikt op netvoeding. Oververhitting van het toestel kan leiden tot storingen of verwonding.
Hoofdtelefoon
Veiligheid in het verkeer
Draag geen hoofdtelefoon als u een auto of enig ander voertuig bestuurt en evenmin op de fiets. Dit kan leiden tot gevaarlijke verkeerssituaties en is in veel landen wettelijk verboden. Het kan bovendien gevaarlijk zijn uw MD-speler met een hoog volume te laten spelen als u zich op straat bevindt, vooral op oversteekplaatsen. Zet in potentieel gevaarlijke situaties altijd uw MD-speler uit.
Voorkom oorletsel
Zet de muziek op de hoofdtelefoon niet te hard. Oorspecialisten adviseren tegen het voortdurend en zonder onderbreking beluisteren van harde muziek. Hoort u een hoog geluid in uw oren, draai dan het volume omlaag of zet de speler uit.
Denk om anderen
Houd de geluidsterkte op een redelijk niveau. U kunt dan geluiden van buitenaf nog steeds horen terwijl u tegelijkertijd rekening houdt om overdreven geluidsdruk te voorkomen.
MiniDisc-cartridge
Maak de behuizing niet open.
- Bewaar discs niet op een plek waar deze worden blootgesteld aan overmatig licht, extreme temperaturen, vocht of stof.
Reinigen
Reinig de behuizing van de speler met een zachte vochtige doek, eventueel met een mild schoonmaakmiddel. Gebruik geen schuursponsje, schuurmiddelen of chemische oplosmiddelen zoals alcohol of benzine. Hiermee kan de afwerking van de behuizing worden beschadigd.
- Veeg met een schone droge doek over het omhulsel van de disc om eventueel vuil te verwijderen.
- Stof of ander vuil op de lens kan een goede werking van de speler belemmeren. Sluit daarom de disc-houder na het plaatsen en uitnemen van een MD.
Opmerkingen over batterijen
Onjuist gebruik van batterijen kan leiden tot batterijlekkage of tot barsten van batterijen. Om dit te voorkomen houdt u de volgende regels in acht:
- Plaats batterijen met de + en - polen in de juiste richting.
- Probeer alkalinebatterijen niet op te laden.
- Verwijder de batterijen wanneer de speler langere tijd niet gebruikt gaat worden.
- Mocht er toch batterijlekkage optreden, maakt u de batterijhouder voorzichtig helemaal schoon voordat u nieuwe batterijen plaatst.
De speler maakt tijdens de werking mechanische geluiden die worden veroorzaakt door het energiespaarsysteem. Dit is volkomen normaal.
Mocht u nog vragen of problemen hebben met betrekking tot de speler, aarzel dan niet contact op te nemen met uw dichtstbijzijnde Sony dealer.
Verhelpen van storingen
Als het probleem na het uitvoeren van onderstaande controles blijft bestaan, neem dan contact op met uw plaatselijke Sony dealer.
De speler werkt niet of niet goed.
U probeerde een disc af te spelen zonder dat er een disc in de speler zit ("NO DISC" knippert). Breng een MD in. - De speler is vergrendeld ("HOLD" knippert). Verschuif HOLD tegen de richting van het pijltje in om de speler te ontgrendelen.
- Er is condensvorming in de speler.
Neem de MD eruit en laat de speler gedurende een aantal uren op een warmere plaats drogen totdat alle condens is verdwenen.
- De oplaadbare of droge batterijen zijn zwak ("LoBATT" knippert).
Laad de batterij op of vervang de droge batterijen.
- De droge batterijen zijn verkeerd geplaatst.
Plaats de batterijen correct.
- Er is een onbespeelde MD ingebracht ("BLANK" knippert).
Breng een voorbespeelde MD in.
- De speler kan de disc niet lezen (gekrast of vuil) ("Err" of "ERROR" op de afstandsbediening knippert).
Disc opnieuw inbrengen of vervangen.
- Terwijl de speler in gebruik was, was er sprake van een mechanische schok, statische elektriciteit, spanningspieken door bijv. blikseminslag, enz.
Start het apparaat als volgt opnieuw.
1 Koppel alle voedingsbronnen los. 2 Laat de recorder ongeveer 30 seconden staan.
3 Koppel de voedingsbron weer aan.
- De speler staat in de herhaalstand (" " verschijnt). Druk herhaaldelijk op PLAY MODE tot " " verdwijnt en start vervolgens de weergave.
Een MD wordt niet vanaf het eerste
muziekstuk afgespeeld.
Druk herhaaldelijk op = of open en sluit het deksel eenmaal om terug te keren naar het begin van de disc, en start de weergave opnieuw nadat u het muziekstuknummer hebt gecontroleerd in het uitleesvenster.
Het weergavegeluid verspringt.
- De speler staat bloot aan te veel trillingen.
Plaats de speler op een stabiele ondergrond. Een zeer kort muziekstuk kan het geluid doen verspringen.
Er is te veel ruis in het geluid.
- Een sterk magnetisch veld van bijv. televisie beïnvloedt het signaal.
Plaats de speler niet te dicht bij een magnetisch veld.
De oplaadbare batterij laadt niet op.
- Het deksel van de batterijlader is niet goed gesloten.
Sluit het deksel en verschuif de schakelaar.
Er komt geen geluid uit de hoofdtelefoon.
- De stekker van de hoofdtelefoon zit niet goed in. Steek de stekker van de hoofdtelefoon stevig in de aansluiting. Het volume is te laag. Regel het volume met VOLUME +/-. AVLS is aan. Verschuif AVLS naar NORM.
Optionele accessoires
AC-E15L netspanningsadaptor* DCC-E215 autobatterijkabel CPA-9 adaptorcassette MDR-D33, MDR-D55, MDR-D77 stereo hoofdtelefoons SRS-A41 actieve luidsprekers CK-MD4 MiniDisc draagtas CK-MD10 MiniDisc box
- De bedrijfsspanning van de netspanningsadapter kan verschillen, afhankelijk van het land van aankoop. Daarom is het aanbevolen de adapter slechts te kopen in het land waarin u deze adapter gaat gebruiken.
Het kan zijn dat uw dealer niet alle genoemde onderdelen levert. Vraag uw dealer om meer informatie over de ter plaatse leverbare onderdelen.
Licentie voor de VS en andere landen van Dolby Laboratories Licensing Corporation
Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.
Technische gegevens
Systeem
Audio weergavesysteem
MiniDisc digitaal audiosysteem
Laser diode eigenschappen
Materiaal: GaAlAs
Golflengte: λ = 790nm
Emissieduur: continu
Uitgangsvermogen laser: maximaal 44,6µW
(Deze waarde voor het uitgangsvermogen is
gemeten op een afstand van 200mm van het
lensoppervlak van het optische blok).
Omwentelingen
400 tot 900 t/min (CLV)
Foutcorrectie
Snelheidsfluctuaties
Beneden meetbare grens
Uitgangen
Hoofdtelefoon: stereo mini-aansluitbus,
maximum uitgangsniveau 5 mV + 5 mV
belastingsimpedantie 16 ohm
Algemeen
Voeding
Sony netspanningsadaptor AC-E15L (niet
meegeleverd) aangesloten op de DC IN 1.5 V bus
Een LR6 (AA) batterij (niet meegeleverd)
Oplaadbare nikkelmetaalhydridebatterij NH
9WM(N) (meegeleverd)
Levensduur batterijen
Zie "Gebruik met batterijen"
Afmetingen
Ong. 82 × 25,8 × 79,6 mm (b/h/d)
Gewicht
Ong. 120 g enkel speler
Ong. 160 g incl. voorbespeelde MD en
nikkelmetaalhydridebatterij NH-9WM(N)
Meegeleverd accessoires
Batterijlader (1)
Oplaadbare batterij (1): NH-9WM(N), 1,2 V, 1200
mAh, Ni-MH
Oplaadbare batterijhoulder (1)
Hoofdtelefoon met afstandsbediening (1)
Batterijhouser (1)
Draagtas (1)
Oarkussentje (2)
- WAARSCHUWING
- VOOR DE KLANTEN IN NEDERLAND
- WELKOM
- METEEN EEN MD BELUISTEREN
- DE OPLAADBARE BATTERIJ LADEN
- PLAATS DE BATTERIJ
- EEN MD INBRENGEN
- EEN MD AFSPELEN
- UITLEESVENSTER TIJDENS HET AFSPELEN
- OPMERKING
- VERSCHILLENDE MANIEREN VAN AFSPELEN
- HERHAALD AFSPELEN VAN MUZIEKSTUKKEN
- (NIETS) (NORMALE WEERGAVE)
- F " (ALLE HERHALEN)
- (EEN HERHALEN)
- SHUF" (HERHALEN IN
- TIPS IN VERBAND MET WEERGAVE
- DE NAAM VAN HET MUZIEKSTUK EN DE TIJD CONTROLEREN
- DE BEDIENINGSELEMENTEN VERGRENDELEN
- BASS-GELUID ACCENTUEREN (DIGITAL MEGA BASS)
- UW GEHOOR BESCHERMEN (AVLS)
- SPANNINGSBRONNEN
- GEBRUIK MET EEN DROGE BATTERIJ
- GEBRUIK OP NETSTROOM
- AANVULLENDE INFORMATIE
- VOORZORGSMAATREGELEN
- VEILIGHEID
- VOEDINGSBRONNEN
- OPLADEN
- OVERVERHITTING
- PLAATSING
- HOOFDTELEFOON
- VEILIGHEID IN HET VERKEER
- VOORKOM OORLETSEL
- DENK OM ANDEREN
- MINIDISC-CARTRIDGE
- REINIGEN
- OPMERKINGEN OVER BATTERIJEN
- VERHELPEN VAN STORINGEN
- DE SPELER WERKT NIET OF NIET GOED
- EEN MD WORDT NIET VANAF HET EERSTE
- HET WEERGAVEGELUID VERSPRINGT
- ER IS TE VEEL RUIS IN HET GELUID
- DE OPLAADBARE BATTERIJ LAADT NIET OP
- ER KOMT GEEN GELUID UIT DE HOOFDTELEFOON
- OPTIONELE ACCESSOIRES
- TECHNISCHE GEGEVENS
- SYSTEEM
- OMWENTELINGEN
- SNELHEIDSFLUCTUATIES
- ALGEMEEN
- VOEDING
- AFMETINGEN
Merk : SONY
Model : MZ-E30
Categorie : MiniDisc-speler
