GEBRUIKSAANWIJZING LW15M25CP SAMSUNG

• Laat niet langer dan 2 uur een stilstaand beeld op het LCD-scherm staan, dat kan namelijk beeldretentie veroorzaken. Beeldretentie wordt ook wel inbranden genoemd. Verlaag bij de weergave van een stilstaand beeld de helderheid en het contrast om beeldretentie te voorkomen.

• Als u gedurende langere tijd naar uw LCD-tv kijkt terwijl het beeld in 4:3-formaat wordt weergegeven, kunnen aan de linker- en rechterkant en in het midden van het scherm randen achterblijven. Dit wordt veroorzaakt door de verschillen in lichtemissie op het scherm. Het afspelen van een dvd of een computerspel kan hetzelfde effect hebben. Schade ontstaan door het bovengenoemde effect valt niet onder de garantie.

• Het gedurende langere tijd weergeven van stilstaande beelden van dvd’s of computerspellen kan (gedeeltelijke) scherminbranding tot gevolg hebben. Om dit te voorkomen kunt u tijdens het weergeven van stilstaande beelden de helderheid en het contrast verminderen. Precauciones al mostrar en la pantalla una imagen fija La imagen fija puede causar daños permanentes en la pantalla del televisor.

Problemen oplossen: voordat u contact opneemt met de technische dienst ......................20 Technische specificaties en milieu ......................20 Symbolen Druk op Belangrijk Opmerking Knop Eenmaal drukkenNederlands-2

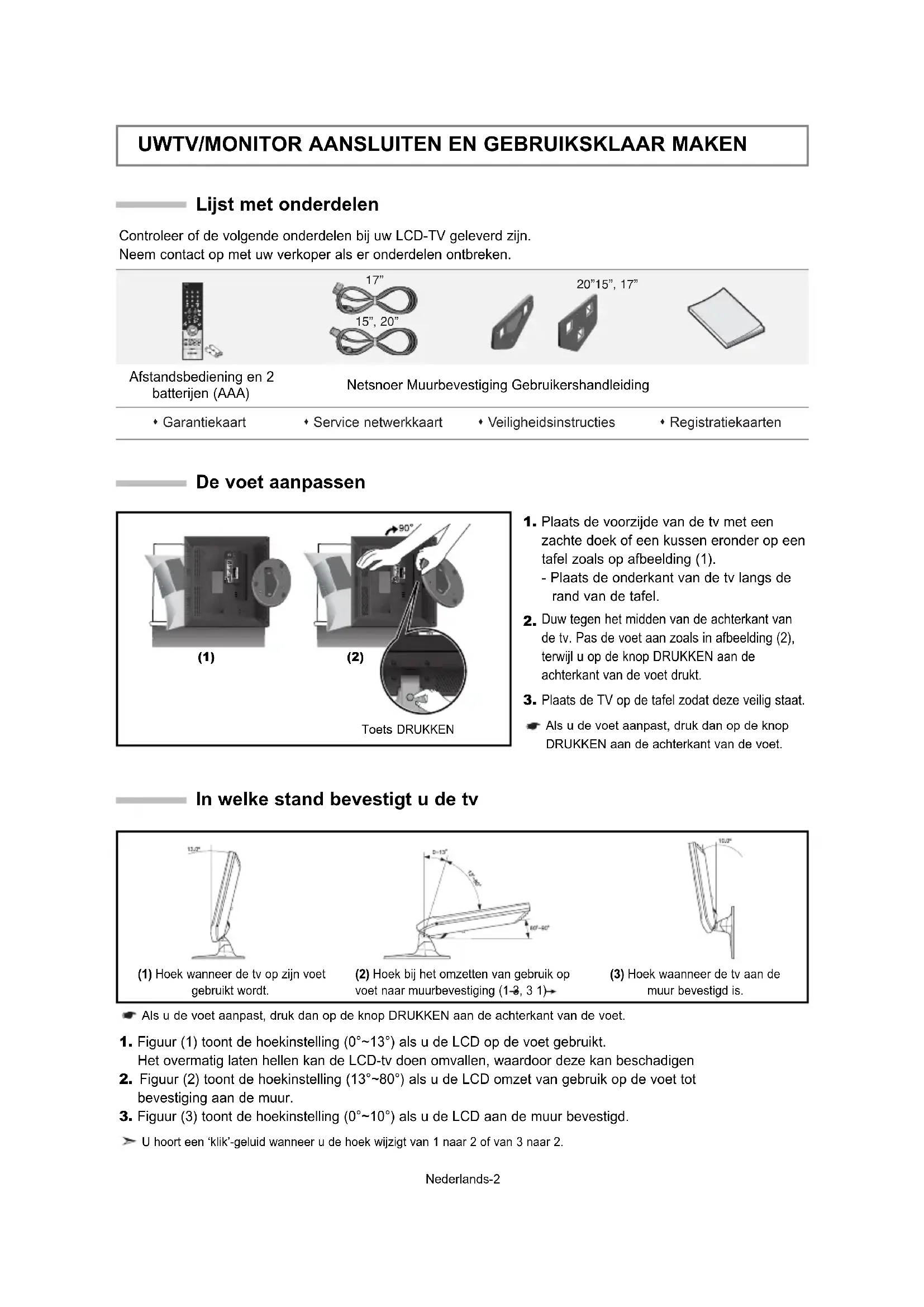

UWTV/MONITOR AANSLUITEN EN GEBRUIKSKLAAR MAKEN

Lijst met onderdelen Controleer of de volgende onderdelen bij uw LCD-TV geleverd zijn. Neem contact op met uw verkoper als er onderdelen ontbreken. Afstandsbediening en 2 batterijen (AAA) Netsnoer Muurbevestiging Gebruikershandleiding Garantiekaart Service netwerkkaart Veiligheidsinstructies Registratiekaarten De voet aanpassen (1) (2)

1. Plaats de voorzijde van de tv met een

zachte doek of een kussen eronder op een tafel zoals op afbeelding (1). - Plaats de onderkant van de tv langs de rand van de tafel.

Duw tegen het midden van de achterkant van de tv. Pas de voet aan zoals in afbeelding (2), terwijl u op de knop DRUKKEN aan de achterkant van de voet drukt.

Plaats de TV op de tafel zodat deze veilig staat. Als u de voet aanpast, druk dan op de knop DRUKKEN aan de achterkant van de voet. In welke stand bevestigt u de tv

1. Figuur (1) toont de hoekinstelling (0°~13°) als u de LCD op de voet gebruikt.

Het overmatig laten hellen kan de LCD-tv doen omvallen, waardoor deze kan beschadigen

2. Figuur (2) toont de hoekinstelling (13°~80°) als u de LCD omzet van gebruik op de voet tot

bevestiging aan de muur.

3. Figuur (3) toont de hoekinstelling (0°~10°) als u de LCD aan de muur bevestigd.

U hoort een ‘klik’-geluid wanneer u de hoek wijzigt van 1 naar 2 of van 3 naar 2. (1) Hoek wanneer de tv op zijn voet gebruikt wordt. (2) Hoek bij het omzetten van gebruik op voet naar muurbevestiging (1 3, 3 1) (3) Hoek waanneer de tv aan de muur bevestigd is. Als u de voet aanpast, druk dan op de knop DRUKKEN aan de achterkant van de voet. Toets DRUKKEN 17” 15”, 20” 20”15”, 17”Nederlands-3 Overzicht van het bedieningspaneel POWER Druk op de toets om de televisie aan en uit te zetten. Druk op de afstandsbediening om van kanaal te veranderen. Gebruik de knoppen in het schermmenu zoals u de knoppen en gebruikt op de afstandsbediening. (Zonder de afstandsbediening kunt u de TV inschakelen door de kanaaltoetsen in te drukken.) Hiermee kunt u het volume verlagen of verhogen. Gebruik de knoppen in het schermmenu zoals u de knoppene en gebruikt op de afstandsbediening. MENU Druk op de toets om op uw scherm het menu met de functies van uw televisie te bekijken. SOURCE Schakelen tussen alle beschikbare ingangsbronnen (TV - Ext. - AV - S-Video - PC)

Gebruik deze knop in het schermmenu zoals u de knop ENTER gebruikt op de afstandsbediening. (HOOFDTELEFOONAANSLUITING) Als u in uw eentje wilt luisteren, sluit u hier een externe hoofdtelefoon aan. Controlelampje stroom Knippert en gaat uit als de stroom ingeschakeld is en licht op bij de modus stand-by. Sensor voor de afstandsbediening Richt de afstandsbediening op dit punt op de TV. Luidsprekers De kleur en vormgeving van het product kunnen afhankelijk van het model variëren. Met de los verkrijgbare wandsteunen kunt u de tv aan de muur bevestigen. Raadpleeg de meegeleverde instructies voor gedetailleerde informatie over het monteren van de wandsteunen. Neem contact op met een technicus alvorens de wandsteunen te bevestigen. Samsung Electronics is niet verantwoordelijk voor schade aan het product of voor verwondingen die u zelf of anderen oplopen wanneer u besluit de TV zelfstandig te installeren. De muurbevestigingsbeugel installeren VESA-compatibele bevestigingen monteren (2) (3) Als u de voet aanpast, druk dan op de knop DRUKKEN aan de achterkant van de voet.

1. Plaats de voorzijde van de tv met een zachte doek of een kussen eronder op een tafel.

2. Pas de voet aan door op de knop DRUKKEN aan de achterkant van de voet te drukken.

Plaats het montagevlak (niet meegeleverd) tegenover de gaten aan de achterkant van de behuizing en bevestig het met de vier meegeleverde schroeven bij de armbevestiging, muurbevestiging of andere voet (niet meegeleverd). LW15M2/LW17M2 LW20M2 Montage (Afzonderlijk verkocht) Toets DRUKKENNederlands-4 Overzicht van het aansluitpaneel Netvoeding Wanneer u een extern apparaat aansluit op de tv moet het toestel zijn uitgeschakeld. Zorg bij het aansluiten van een externe aansluiting dat de kleuren van de aansluiting en de kabel overeenkomen. De kleur en vormgeving van het product kunnen afhankelijk van het model variëren.Nederlands-5 Aansluiten op antenne of kabeltelevisienetwerk (afhankelijk van het model) Voor de juiste weergave van tv-kanalen moet het toestel een signaal ontvangen via een van de volgende bronnen: -Een buitenantenne / Een kabeltelevisienetwerk / Een satellietnetwerk Externe Audio/Video-apparatuur aansluiten

Sluit een RCA- (optioneel) of S-VIDEO-kabel (optioneel) aan op de externe audio- of videoapparatuur, zoals een videorecorder, DVD-speler of camcorder. -Sluit de stereo-audiokabel (optioneel) aan op "L - AUDIO – R" aan de achterkant van uw toestel en de andere uiteinden op de corresponderende uitgangen van het A/V-apparaat. Een Set-Top Box, videorecorder of dvd-speler aansluiten -Sluit de VCR- of DVD- SCART-kabel (optioneel) aan op de SCART-aansluiting van de videorecorder of dvd-speler. -Als u zowel de Set-Top Box en de videorecorder (of dvd-speler) tegelijk wenst aan te sluiten, sluit u eerst de Set-Top Box op de videorecorder (of dvd-speler) aan en vervolgens de videorecorder (of dvd) op uw tv/monitor. Computer aansluiten -Sluit de ene uitgang van de D-Sub-kabel (optioneel) aan op “PC IN” aan de achterzijde van uw set en sluit de andere uitgang van de kabel aan op de videokaart van uw computer. -Sluit de stereo-audiokabel (optioneel) aan op “PC AUDIO IN” aan de achterzijde van uw tv/monitor en het andere uiteinde op “Audio Out” van de geluidskaart van uw computer. Kensington-slot

Het Kensington-slot (optioneel) is een vergrendeling waarmee u het systeem fysiek kunt vastzetten voor gebruik in het openbaar. - Als u een slot wilt gebruiken neemt u contact op met de dealer bij wie u de tv hebt aangeschaft. - De plaats van het Kensington-slot kan variëren afhankelijk van het model. Standby-toets voor de televisie Nummertoetsen voor directe kanaalkeuze Kanaal kiezen met één/twee cijfers : Meer volume : Minder volume Geluid tijdelijk uitzetten Selecteer direct de TV-modus Geeft het hoofdmenu weer Geluidseffect-keuze Vorig kanaal P: Volgend kanaal P: Vorig kanaal Invoer video selecteren Beeldinstellingen weergeven Het schermmenu afsluiten Muisaanwijzer in het menu bedienen Automatisch uitschakelen Beeldstandaard selecteren Geluidmodus-keuze Teletekstfuncties Teletekst Vasthouden Verlaat het teletekstscherm Teletekst index Teletekst sub-pagina Teletekst display/ teletekstinformatie en normale uitzending tegelijk op scherm Onderwerp Fastext selecteren P: Teletekst volgende pagina P: Teletekst vorige pagina Teletekstmodus selecteren (overzicht of Flof) Teletekst weergeven Teletekst opslaan Teletekstformaat selecteren Fel licht kan de werking van de afstandsbediening beïnvloeden. Zie de overige instructies voor meer informatie. Overzicht van de afstandsbedieningHet netsnoer is bevestigd aan de achterzijde van de tv/monitor.

1. Steek de stekker in een geschikt stopcontact.

Het stand-bylampje op het paneel rechtsonder gaat branden.

2. Druk op de knop POWER rechtsonder op het paneel.

Het programma waar u het laatst naar hebt gekeken, wordt automatisch opnieuw geselecteerd.

3. Druk op de cijfertoetsen (0~9) of de toets kanaal omhoog/omlaag ( / ) op de afstandsbediening of op

de toets op het paneel rechtsonder. Wanneer u de TV de eerste keer inschakelt, wordt u gevraagd de taal te kiezen waarin de menu's moeten worden weergegeven.

4. Druk nogmaals op POWER om het toestel uit te schakelen.

U kunt de TV in de stand-by stand zetten ter vermindering van het energieverbruik. De stand-by stand kan handig zijn als u tijdelijk wilt stoppen met kijken (tijdens het eten bijvoorbeeld).

1. Druk op de POWER toets van de afstandsbediening.

Het scherm is uitgeschakeld en een stand-bylampje op het paneel rechtsonder gaat branden.

2. Druk nogmaals op de POWER , op een cijfertoets (0~9) of de programmatoets/P-toets ( / ) om de

tv/monitor weer aan te zetten. Laat de TV niet gedurende langere tijd in de standby-stand staan (zoals tijdens vakanties en dergelijke). U kunt het beste de stekker uit het stopcontact halen en de antenne ontkoppelen. In - en uitschakelen Televisie in standby-modus zetten Wanneer de tv voor het eerst wordt ingeschakeld, worden automatisch enkele basisinstellingen na elkaar uitgevoerd. De volgende instellingen zijn beschikbaar.

1. Druk op de POWER toets van de afstandsbediening.

Het bericht “Start Plug & Play” wordt weergegeven met “OK” geselecteerd.

2. Kies de juiste taal door op de of toets te drukken.

Druk op ENTER om uw keuze te bevestigen.

3. Het bericht “Antenne-ingang controleren” wordt weergegeven.

Druk op “OK”. Druk op ENTER . Controleer of de antennekabel goed is aangesloten. Plug & Play Nederlands-6

1. Verwijder het klepje.

2. Plaats twee AAA batterijen.

Zorg ervoor dat de “+” en “-” uiteinden van de batterijen overeenkomen met de afbeelding in het vakje.

3. Plaats het klepje weer terug.

Verwijder de batterijen en bewaar ze op een koele, droge plaats, indien u de afstandsbediening langere tijd niet gebruikt. De maximale werkingsafstand tussen de TV en afstandsbediening bedraagt circa 7 meter. (Bij een normaal gebruik van de TV gaan de batterijen ongeveer een jaar mee.) Als de afstandsbediening niet werkt, controleert u het volgende:

1. Is de stroom van de televisie ingeschakeld?

2. Hebt u de plus- en minpolen van de batterijen verwisseld?

3. Zijn de batterijen leeg?

4. Is er een stroomonderbreking of is het netsnoer niet aangesloten?

5. Schijnt er speciaal fluorescerend licht of neonlicht in de buurt?

Batterijen in de afstandsbediening plaatsenNederlands-7 Taalkeuze: Selecteer uw taal. Land: Selecteer uw land.

Automatisch opslaan: Zoekt automatisch naar beschikbare kanalen in het lokale gebied en slaat deze op. Klok instellen: Stelt de TV-klok in op de lokale tijd. Als u deze functie wilt herstellen...

1. Druk op de toets MENU voor weergave van het menu. Druk op de of

toets om “Instellingen” te selecteren en druk vervolgens op ENTER .

2. Druk op de of toets om “Plug & Play” te selecteren en druk

vervolgens op ENTER .

3. Hiermee worden de instellingen gewijzigd of opnieuw ingesteld.

4. Kies de juiste land door op de of toets te drukken.

Druk op ENTER om uw keuze te bevestigen.

5. Het menu “Automatisch opslaan” wordt weergegeven door “Start” te

kiezen. Druk op ENTER . Het zoeken naar een kanaal start en stopt automatisch. Nadat alle beschikbare kanalen zijn opgeslagen, wordt het menu “Klok instellen” weergegeven. Druk op ieder gewenst moment op de toets ENTER om het opslaan te onderbreken.

Selecteer “Uur” of “min” door te drukken op de

toets. Stel “Uur” of “min” in door te drukken op de

toets. U kunt de uren en minuten ook rechtstreeks met de cijfertoetsen op de afstandsbediening instellen.

7. Druk op ENTER om uw instelling te bevestigen.

KANALEN INSTELLEN U kunt zoeken naar de beschikbare frequenties (deze zijn afhankelijk van het land waar u woont). Automatisch toegewezen programmanummers komen mogelijk niet overeen met de feitelijke of gewenste programmanummers. U kunt nummers echter handmatig rangschikken en ongewenste kanalen wissen.

1. Druk op de toets MENU voor weergave van het menu.

Druk op de of toets om “Kanaal” te selecteren en druk vervolgens op ENTER .

2. Druk nogmaals op de toets ENTER om “Land” te selecteren.

3. Kies de juiste land door op de of toets te drukken.

Druk op ENTER om uw keuze te bevestigen.

4. Druk op de of toets om “Automatisch opslaan” te selecteren en

druk vervolgens op ENTER .

Het toestel slaat nu alle beschikbare kanalen op. U kunt altijd op de toets ENTER drukken om te stoppen met het opslaan van kanalen en terug te keren naar het menu “Kanaal”.

6. Nadat alle beschikbare kanalen zijn opgeslagen verschijnt het menu

“Sorteren”. Kanalen automatisch opslaanNederlands-8 U kunt maximaal 100 tv-kanalen opslaan, waaronder kanalen die via kabelnetwerken worden ontvangen. Bij het handmatig opslaan van kanalen kunt u het volgende kiezen: Of u een gevonden kanaal al dan niet opslaat. Welke programmanummers u aan de opgeslagen kanalen toewijst.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of

toets om “Kanaal” te selecteren en druk vervolgens op ENTER .

2. Druk op de of toets om “Handm. opslaan” te selecteren en

druk vervolgens op ENTER .

3. Druk nogmaals op de toets ENTER om “Programma” te selecteren.

4. Om een programmanummer aan een kanaal te koppelen, zoekt u met de

of toets het juiste nummer en vervolgens drukt u op ENTER .

5. Druk op de of toets om “Kleursysteem” te selecteren en

druk vervolgens op ENTER .

6. Selecteer de standaardkleur die u wilt door op de of toets te blijven

drukken en vervolgens op ENTER te drukken.

7. Druk op de of toets om “Geluidssysteem” te selecteren en

druk vervolgens op ENTER .

8. Selecteer het gewenste standaardgeluid door op de of toets

te blijven drukken en vervolgens op ENTER te drukken. Als er geen geluid is of als het geluid vervormd is, selecteert u nogmaals de gewenste geluidsstandaard.

9. Als u het nummer weet van het kanaal dat u wilt opslaan, drukt u op de

toets of om “Kanaal” te selecteren. Druk op de toets ENTER . Selecteer C (Antenne) of S (kabel) door te drukken op de toets of . Druk op de toets om een kanaal te selecteren. Selecteer het gewenste nummer door op of te drukken en aansluitend op ENTER . Kanaalmodus: P (Programmamodus), C (Antennemodus), S (Kabelkanaal)

10. Als u de kanaalnummers niet weet, drukt u op de toets of om

“Zoeken” te selecteren. Druk op de knop ENTER . Zoek met behulp van de toets of en druk daarna op de knop ENTER

11. Druk op de of toets om “Opslaan” te selecteren en druk

vervolgens op ENTER . Druk op de of toets om “OK” te selecteren en druk vervolgens op ENTER .

12. Herhaal de stappen 3 em 11 voor elk kanaal dat u wilt opslaan.

Programma: Hiermee selecteert u een programmanummer voor het kanaal. Kleursysteem: Hiermee stelt u het kleurenondersteun ingssysteem in. Geluidssysteem: Hiermee stelt u het geluidsondersteun ingssysteem in. Kanaal: Hiermee selecteert u een kanaal. Zoeken: Hiermee zoekt u naar de frequentie van het kanaal. Opslaan: Hiermee slaat u de instellingen op. Kanalen handmatig opslaanNederlands-9 U kunt kanalen naar keuze uit de scanbewerking weglaten. Wanneer u door de opgeslagen kanalen scant, worden die kanalen overgeslagen en niet weergegeven. Alle kanalen die u niet wilt overslaan, worden tijdens het scannen weergegeven.

1. Met de numerieke toetsen kunt u het kanaal selecteren dat u

wilt toevoegen of verwijderen.

2. Druk op de toets MENU voor weergave van het menu. Druk op de of

toets om “Kanaal” te selecteren en druk vervolgens op ENTER .

3. Druk op de of toets om “Toevoegen/Wissen” te selecteren en druk

vervolgens op ENTER .

4. Door herhaaldelijk op de toets ENTER te drukken, schakelt u tussen

de functies toevoegen en verwijderen van een kanaal.

5. Druk op de toetsen P of P om naar het gewenste kanaal te

schakelen en herhaal de bovenstaande handelingen.

6. Druk op de toets EXIT om af te sluiten.

U kunt elk kanaal (ook gewiste kanalen) bekijken met behulp van de numerieke toetsen op de afstandsbediening. Kanalen wijzigen U kunt de nummers van twee kanalen uitwisselen om: De numerieke volgorde waarin de kanalen automatisch werden opgeslagen, te wijzigen. Gemakkelijk te onthouden nummers toe te kennen aan de kanalen die u het vaakst bekijkt.

1. Druk op de toets MENU voor weergave van het menu.

Druk op de of toets om “Kanaal” te selecteren en druk vervolgens op ENTER .

2. Druk op de of toets om “Sorteren” te selecteren en druk

vervolgens op ENTER .

Druk nogmaals op de toets ENTER om “Van” te selecteren. Druk op de knop of totdat het kanaalnummer dat u wilt wijzigen verschijnt. Druk op ENTER

Druk op de of toets om “Tot” te selecteren en druk vervolgens op ENTER . Druk op de knop of totdat het nieuwe kanaalnummer dat u wilt toewijzen verschijnt. Druk op ENTER

Druk op de of toets om “Opslaan” te selecteren en druk vervolgens op ENTER .Druk op de of toets om “OK” te selecteren en druk vervolgens op ENTER . Het geselecteerde kanaal is verwisseld met het kanaal dat voorheen onder het gekozen nummer was opgeslagen.

Herhaal stap 3 en 5 als u nog een kanaal wilt sorteren.

Druk op de toets EXIT om af te sluiten. Opgeslagen kanalen sorterenNederlands-10 Kanalen krijgen automatisch een naam toegewezen wanneer kanaalinformatie wordt uitgezonden. U kunt deze naam wijzigen en nieuwe Naam toewijzen.

1. Druk op de toets MENU voor weergave van het menu.

Druk op de of toets om “Kanaal” te selecteren en druk vervolgens op ENTER .

2. Druk op de of toets om “Naam” te selecteren en druk

vervolgens op ENTER .

Indien van toepassing selecteert u het kanaal waaraan u een nieuwe naam wilt geven door te drukken op de

toets. Druk op ENTER

De beschikbare tekens zijn: Letters van het alfabet (A~Z) Cijfers (0~9) Speciale tekens (_, space)

Herhaal de stappen 3 en 4 voor elk kanaal waaraan u een nieuwe naam wenst te geven.

Druk op de toets EXIT om af te sluiten. Kanaalnamen vastleggen Als U... Een letter, cijfer of symbool wilt selecteren Naar de volgende letter wilt gaan Naar de vorige letter wilt gaan De naam wilt bevestigen Dan... Druk op de toets

Ingestelde en opgeslagen kanalen zijn herkenbaar aan een asterisk “ * “ rechts naast het kanaalnummer in het kanalenoverzicht en het kanaalnummer wordt rood. Om de instelling ongedaan te maken, selecteert u “Reset” door op de of toets en vervolgens op ENTER te drukken. U kunt kanalen handmatig nauwkeurig instellen voor een optimale ontvangst.

1. Gebruik de cijfertoetsen om direct het kanaal te selecteren dat u fijner wilt

2. Druk op de toets MENU voor weergave van het menu.

Druk op de of toets om “Kanaal” te selecteren en druk vervolgens op ENTER .

3. Druk op de of toets om “Fijnafstemming” te selecteren en druk

vervolgens op ENTER .

4. Druk op of om de fijninstelling aan te passen.

Kanalen fijn afstemmenNederlands-11 BEELD INSTELLEN U kunt het beeld selecteren dat het best overeenkomt met uw wensen.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of

toets om “Beeld” te selecteren en druk vervolgens op ENTER .

Druk nogmaals op de toets ENTER om “Modus” te selecteren.

om het gewenste beeldeffect te selecteren. Druk op ENTER

Druk op de toets EXIT om af te sluiten. Dynamisch: Stelt het beeld in op hoge-definitie voor in een lichte ruimte. Standaard: Stelt het beeld in voor optimale weergave in een normale omgeving. Film: Stelt het beeld in voor een comfortabele weergave in een donkere ruimte. Aangepast: Voor weergave van uw favoriete beeldinstellingen. (Zie “Aangepast beeld instellen” op pagina 11.) U kunt ook met behulp van de toets P. MODE op de afstandsbediening een beeldinstelling selecteren. De beeldmodus moet apart ingesteld worden voor elke ingangsbron. Als u deze instellingen wijzigt, wordt de beeldmodus automatisch ingesteld op “Aangepast”. De beeldstandaard aanpassen Contrast: Hiermee kunt u de het verschil tussen licht en donker van objecten op de achtergrond aanpassen. Helderheid: Hiermee past u de helderheid van het gehele scherm aan. Scherpte: Hiermee past u de randen van objecten aan, door ze scherper of vager te maken. Kleur: Hiermee past u de kleuren aan door ze lichter of donkerder te maken. Tint (alleen NTSC): Hiermee past u de kleuren van objecten aan door ze roder of groener te maken voor een natuurlijk effect. U kunt het beeldformaat selecteren dat het meest overeenkomt met uw wensen.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of

toets om “Beeld” te selecteren en druk vervolgens op ENTER .

Druk op de of toets om “Aangepast” te selecteren en druk vervolgens op ENTER .

Druk op de toets of om een specifiek item te selecteren. Druk op ENTER

Druk op de toets of om de waarde van een specifiek item te verhogen of verlagen. Druk op ENTER

Aangepast beeld instellenNederlands-12 Elk zendstation heeft haar eigen signaalcondities waardoor het voor u niet handig is het volume in te moeten stellen zodra een kanaal is gewijzigd. Met deze functie kunt u automatisch het volume van het gewenste kanaal instellen door de geluidsuitvoer te verlagen wanneer het modulatiesignaal hoog is of door de geluidsoutput te verhogen wanneer het modulatiesignaal laag is.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of

toets om “Geluid” te selecteren en druk vervolgens op ENTER .

2. Druk op de of toets om “Auto Volume” te selecteren en druk

vervolgens op ENTER .

Het volume automatisch aanpassen GELUID INSTELLEN U kunt het geluidseffect selecteren dat het best overeenkomt met de beelden die u bekijkt.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of

toets om “Geluid” te selecteren en druk vervolgens op ENTER .

Druk nogmaals op de toets ENTER om “Modus” te selecteren.

om het gewenste geluidseffect te selecteren. Druk op ENTER

Standaard: Selecteert de normale geluidsmodus. Spraak: Legt meer nadruk op stemmen dan op andere geluiden. De geluidsstandaard wijzigen U kunt deze opties ook instellen door eenvoudig op de S.MODE van de afstandsbediening te drukken. U kunt de kleurtoon selecteren die u het prettigst vindt voor uw ogen.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of

toets om “Beeld” te selecteren en druk vervolgens op ENTER .

Druk op de of toets om “Kleur tint” te selecteren en druk vervolgens op ENTER .

PDruk op de toets of om de gewenste kleurtoon te selecteren. Druk op ENTER

De kleurtint wijzigen Koel2: Maakt de kleurtemperatuur blauwer dan het menu “Koel1”. Koel1: Maakt wit blauwachtig. Normaal: Houdt wit wit. Warm1: Maakt wit roodachtig. Warm2: Maakt de kleurtemperatuur roder dan het menu “Warm1”.Nederlands-13 TIJD INSTELLEN U kunt de klok van de TV zodanig instellen dat de huidige tijd wordt weergegeven wanneer u op de toets INFO drukt. U moet de tijd eveneens instellen als u gebruik wilt maken van de automatische aan/uit-timers.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of

toets om“Instellingen” te selecteren en druk vervolgens op ENTER .

2. Druk nogmaals op de toets ENTER om “Tijd” te selecteren.

3. Druk nogmaals op de toets ENTER om “Klok instellen” te selecteren.

Als u de stroomkabel loskoppelt, dient u de klok opnieuw in te stellen. U kunt ook het uur of de minuten instellen met de numerieke toetsen op uw afstandsbediening. Als u... Ga naar “Uur” of “min” Stel “Uur” of “min” Druk op ENTER . Drukt u op... met de of toets met de of toets De huidige tijd instellen en weergeven U kunt een tijdsduur tussen 30 en 180 minuten instellen waarna de TV automatisch uitschakelt.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of

toets om “Instellingen” te selecteren en druk vervolgens op ENTER .

2. Druk nogmaals op de toets ENTER om “Tijd” te selecteren.

3. Druk op de of toets om “Slaaptimer” te selecteren en druk

vervolgens op ENTER .

Druk herhaaldelijk op de toets of tot de gewenste tijd wordt weergegeven. (Uit, 30, 60, 90, 120, 150, 180). Druk op ENTER

De TV schakelt automatisch over naar de standby-modus wanneer de timer 0 bereikt.

5. Druk op de toets EXIT om af te sluiten.

Standby-klok instellen Druk herhaaldelijk op de knop SLEEP op de afstandsbediening totdat het juiste tijdsinterval verschijnt.Nederlands-14 U kunt de aan/uit-timers zo instellen dat de TV: Automatisch wordt ingeschakeld en ingesteld op het door u gekozen kanaal en tijdstip. Automatisch wordt uitgeschakeld op het door u gekozen tijdstip.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of

toets om “Instellingen” te selecteren en druk vervolgens op ENTER .

2. Druk nogmaals op de toets ENTER om “Tijd” te selecteren.

3. Druk op de of toets om “Timer aan” te selecteren en druk

vervolgens op ENTER .

4. Druk op de toets of om “Uur” in te stellen en druk

vervolgens op de toets om door te gaan naar de volgende stap. Stel de andere items op dezelfde manier in. Druk wanneer u klaar bent op ENTER om het menu te verlaten.

5. Druk op de of toets om “Timer uit” te selecteren en druk vervolgens

6. Druk op de toets of om “Uur” in te stellen en druk

vervolgens op de toets om door te gaan naar de volgende stap. Stel de andere items op dezelfde manier in. Druk wanneer u klaar bent op ENTER om het menu te verlaten.

7. Druk op de toets EXIT om af te sluiten.

Eerst stelt u de klok van de tv in. (zie “De huidige tijd instellen en weergeven” op pagina 13) U kunt het uur en de minuten ook instellen met de numerieke toetsen op uw afstandsbediening. De timers werken alleen als “Activering” is ingesteld op “Aan”. De televisie automatisch aan uitschakelen

VERSCHILLENDE FUNCTIES GEBRUIKEN

Wanneer u de TV/Monitor voor het eerst gebruikt, moet u de taal selecteren voor het weergeven van menu's en aanwijzingen.

1. Druk op de toets MENU voor weergave van het menu.

Druk op de of toets om “Instellingen” te selecteren en druk vervolgens op ENTER .

2. Druk op de of toets om “Taalkeuze” te selecteren en druk

vervolgens op ENTER .

3. Selecteer een bepaalde taal door te blijven drukken op de of toets.

Druk op ENTER . U kunt een keus maken uit een van 12 talen.

4. Druk op de toets EXIT om af te sluiten.

Taal kiezenNederlands-15 Als er geen signaal wordt ontvangen of het signaal is heel zwak, vervangt een blauw scherm automatisch de onrustige achtergrond van het beeld. Als u het slechtere beeld wilt blijven zien, dient u de modus “Blauw scherm” op “Uit” te zetten.

1. Druk op de toets MENU voor weergave van het menu.

Druk op de of toets om “Instellingen” te selecteren en druk vervolgens op ENTER .

2. Druk op de of toets om “Blauw scherm” te selecteren en druk

vervolgens op ENTER .

Blauwe schermmodus instellen U kunt kiezen tussen de externe bronnen die zijn aangesloten op de ingangen van de tv.

1. Druk op de toets MENU voor weergave van het menu.

Druk op de toets ENTER om “Invoer” te selecteren.

2. Druk nogmaals op de toets ENTER om “Bronlijst” te selecteren.

3. Druk herhaaldelijk op de of toets om het gewenste apparaat te

selecteren. Druk op ENTER . De bron selecteren Druk meermalen op de toets SOURCE om de gewenste ingangsbron te selecteren. De modus TV kan u selecteren door te drukken op de toets TV of op de toets P / op de afstandsbediening, maar niet door te drukken op de toets SOURCE. Geef het apparaat aangesloten op de ingangen een naam om de selectie van ingangsbron makkelijker te maken.

1. Druk op de toets MENU voor weergave van het menu.

Druk op de toets ENTER om “Invoer” te selecteren.

2. Druk op de of toets om “Naam wijzigen” te selecteren en druk

vervolgens op ENTER .

3. Druk op de toets of om naar de te bewerken ingangsbron te gaan.

4. Druk op de toets of om het gewenste apparaat te selecteren.

De namen van de ingangsbron bewerkenNederlands-16 TELETEKSTFUNCTIE GEBRUIKEN De meeste TV-kanalen bieden “teletekst” aan, ofwel pagina’s met schriftelijke informatie over zaken als: Tijden van tv-programma's. Nieuws- en weerberichten. Sportuitslagen. Ondertiteling voor slechthorenden. Deze informatie is onderverdeeld in genummerde pagina's (zie schema). Onderdeel

Inhoud Geselecteerd paginanummer. Aanduiding kanaal/zendstation. Huidig paginanummer of zoekstatus. Datum en tijd. Tekst. Statusinformatie. Teletekstdecoder U kunt de teletekstinformatie altijd weergeven, mits de signaalontvangst goed is. Anders: Kan informatie ontbreken.Kan informatie ontbreken. Worden sommige pagina's mogelijk niet weergegeven. De teletekstmodus activeren en de inhoudspagina weergeven:

Selecteer met de toets P () of P () het kanaal waarop teletekst kan worden ontvangen.

Druk op de toets TTX/MIX () om de teletekstmodus te activeren. De inhoudspagina verschijnt.Deze pagina kunt u altijd opnieuw weergeven door op de toets MENU () te drukken.

3. Druk nogmaals op de toets TTX/MIX ().

De eigenlijke uitzending zal tegelijk met de teletekstpagina op het scherm worden weergegeven.

4. Druk nogmaals op de toets TV () om de teletekstmodus te verlaten.

Als er sprake is van gebroken letters bij het bekijken van tekst, controleer dan of de taal voor de tekst hetzelfde is als de taal in de modus voor het menu "Instellingen". Als de talen verschillend zijn, selecteer dan dezelfde taal voor de tekst in het menu "Instellingen". Teletekstinformatie weergevenNederlands-17 Druk op de cijfertoetsen op de afstandsbediening om het paginanummer direct op te vragen:

Voer het op de inhoudspagina vermelde driecijferig paginanummer in door op de desbetreffende cijfertoetsen te drukken.

Als de geselecteerde pagina koppelingen naar subpagina’s bevat, worden de subpagina’s na elkaar weergegeven. U kunt het beeld op een bepaalde pagina stilzetten door op

om het stilzetten te annuleren.

Voor de weergave van... Zowel teletekstinformatie als de normale uitzending Verborgen tekst (zoals antwoorden op quizvragen) Het normale beeld Een subpagina, door een viercijferig paginanummer in te toetsen De volgende pagina De vorige pagina De vorige pagina De bovenste helft van het scherm De onderste helft van het scherm Het normale scherm Drukt u op... TTX/MIX ( ) INFO ( ) INFO ( ) DUAL I-II ( )

Eenmaal Tweemaal Driemaal Specifieke teletekstpagina selecteren De verschillende onderwerpen op de teletekstpagina’s hebben een kleurcodering, en kunnen geselecteerd worden door de gekleurde knoppen van de afstandsbediening in te drukken.

Druk op de toets TTX/MIX () om de teletekstinhoudspagina weer te geven.

Druk op de gekleurde toets voor het gewenste onderwerp (de beschikbare onderwerpen worden weergegeven op de regel met statusinformatie).

3. Druk op de rode toets voor weergave van de vorige pagina.

Druk op de groene toets voor weergave van de volgende pagina.

Druk nogmaals op de toets TV () om de teletekstweergave te verlaten. Fastext gebruiken om een teletekstpagina te selecteren U kunt maximaal vier teletekstpagina's opslaan om ze later op uw gemak te bekijken.

1. Selecteer de modus LIST met de toets

kunt u schakelen tussen de standen voor LIST en FLOF.

Druk op de gekleurde toets die overeenkomt met de pagina die u wilt vervangen.

3. Voer het nieuwe paginanummer in via de nummertoetsen.

4. Herhaal stappen 2 en 3 voor elke pagina die u wilt opslaan, waarbij u

steeds een andere gekleurde toets gebruikt.

5. Druk op de toets SLEEP

tot de desbetreffende blokken knipperen. Teletekstpagina's opslaanNederlands-18 PC INSTELLEN Hieronder worden de weergave-instellingen van Windows voor een normale computer weergegeven. De weergaven op uw PC kunnen anders zijn, afhankelijk van uw Windows-versie en uw videokaart. Ook als uw weergaven anders zijn, kloppen de instellingsgegevens in grote lijnen in bijna alle gevallen. Als dit niet het geval is, kunt u contact opnemen met uw computerfabrikant of uw Samsung-dealer.

1. Klik op “Configuratiescherm” in het menu Start van Windows.

2. Klik op “Vormgeving en thema’s” in het Configuratiescherm om een

dialoogvenster voor het beeldscherm te openen.

3. Klik op “Beeldscherm” in het Configuratiescherm om een

dialoogvenster voor het beeldscherm te openen.

4. Klik op de tab “Instellingen” en stel de juiste resolutie

voor de monitor in op Optimum LW15M2: 1024 X 768 LW17M2: 1280 X 1024 LW20M2: 800 X 600 Als het dialoogvenster een optie bevat voor het instellen van de verticale frequentie, is de juiste waarde “60” of “60 Hz”. Klik op “OK” om het dialoogvenster te sluiten. Uw software installeren (gebaseerd op Windows XP) De interlace-modus wordt niet ondersteund. Het plasmascherm functioneert mogelijk niet normaal als een niet-standaard videoformaat wordt geselecteerd. Weergavemodus Zowel de beeldpositie als de grootte variëren afhankelijk van het type monitor en de bijbehorende resolutie. De resoluties in de tabel worden aangeraden. (Alle resoluties tussen de ondersteunde limieten worden ondersteund) Modus VGA LW15M2/ LW17M2/ LW20M2 VGA LW15M2/ LW17M2/ LW20M2 SVGA LW15M2/ LW17M2/ LW20M2 XGA LW15M2/ LW17M2 SXGA LW17M2 Resolutie 720X400 640X480 640X480 800X600 800X600 1024X768 1024X768 1280X1024 1280X1024 Horizontale frequentie (kHz) 31,469 31,469 37,500 46,875 37,879 48,363 60,023 63,981 79,976 Verticale frequentie (Hz) 70,087 59,940 75,000 75,000 60,317 60,004 75,029 60,020 75,025 Pixel klokfrequentie (MHz) 28,322 25,175 31,500 49,500 40,000 65,000 78,750 108,000 135,000 Sync Polarity (H/V)

+ / +Nederlands-19 De PC selecteren Grovere of fijnere afstelling van het beeld (Beeld vergrendelen): U past de beeldkwaliteit aan om beeldruis te verwijderen of te verminderen. Als de ruis niet verdwijnt door het kanaal nauwkeurig (fine) in te stellen, stel dan de frequentie zo goed mogelijk in (coarse)en voer opnieuw een nauwkeurige instelling uit. Stel het beeld opnieuw in het midden van het scherm in nadat de ruis is.

1. Instellen: Druk op de toets SOURCE om de PC-modus in te schakelen.

2. Druk op de toets MENU voor weergave van het menu.

Druk op de of toets om “Instellingen” te selecteren en druk vervolgens op ENTER .

3. Druk op de of toets om “PC” te selecteren en druk vervolgens op

Druk nogmaals op de toets ENTER om “Beeld vergrendelen” te selecteren.

5. Druk op de of toets om “Grof” of “Fijn” te selecteren en druk

vervolgens op ENTER .

6. Druk op of om de beeldkwaliteit aan te passen.

De beeldpositie wijzigen (Positie): Pas de positie van het PC-scherm aan als deze niet gelijk is aan het TV-scherm.

1. Volg instructies 1 tot en met 3 onder “Grovere of fijnere afstelling van het

beeld (Beeld vergrendelen)”.

2. Druk op de of toets om “Positie” te selecteren en druk vervolgens

3. Druk op of om de horizontale positie aan te passen.

Druk op of om de verticale positie aan te passen. Druk op ENTER .

4. Druk op de toets EXIT om af te sluiten.

De beeldinstellingen initialiseren (Beeld resetten): U kunt alle beeldinstellingen vervangen door de fabrieksinstellingen.

1. Volg instructies 1 tot en met 3 onder “Grovere of fijnere afstelling van het

beeld (Beeld vergrendelen)”.

2. Druk op de of toets om “Beeld resetten” te selecteren en druk

vervolgens op ENTER .

3. Druk op de toets EXIT om af te sluiten.

Het PC-beeld automatisch aanpassen (Autom. afstellen): Auto-afstellen maakt het mogelijk om het PC-scherm zich zelf op inkomende PC- en videosignalen af te stellen. De waarden fijn, grof en positie worden automatisch aangepast.

1. Volg instructies 1 tot en met 3 onder “Grovere of fijnere afstelling van het

beeld (Beeld vergrendelen)”.

2. Druk op de of toets om “Autom. afstellen” te selecteren en druk

vervolgens op ENTER .

3. Druk op de toets EXIT om af te sluiten.Nederlands-20

• Geen geluid of beeld Normaal beeld maar geen geluid Geen beeld of zwart-wit beeld Gestoord geluid en beeld Vaag beeld of sneeuw, vervormd geluid Afstandsbediening werkt niet goed De melding "Signaalkabel controleren" wordt weergegeven In de PC-stand wordt de melding "Niet ondersteund." weergegeven. Het TFT LCD-paneel maakt gebruik van een paneel dat bestaat uit subpixels (LW15M2 - 2.359.296, LW17M2 - 3.932.160, LW20M2 - 1.440.000), waarvoor een geavanceerde productietechnologie vereist is. Er kunnen echter enkele heldere of donkere pixels in het scherm voorkomen. Deze pixels hebben geen invloed op de goede werking van het product. Controleer of het netsnoer op een stopcontact is aangesloten. Controleer of u de knop POWER rechtsonder op het paneel hebt ingedrukt. Controleer de instellingen voor het contrast en de helderheid van het beeld. Controleer het geluidsvolume. Controleer het geluidsvolume. Controleer of de toets MUTE p de afstandsbediening is ingedrukt. Pas de kleurinstellingen aan. Controleer of het geselecteerde uitzendsysteem correct is. Probeer erachter te komen welk elektrisch apparaat de tv/monitor stoort en plaats het apparaat uit de buurt van de tv/monitor. Sluit de televisie op een ander stopcontact aan. Controleer de richting, plaats en aansluitingen van de antenne. Deze storing treedt vaak op bij het gebruik van een binnenantenne. Reinig de bovenste rand van de afstandbediening (transmissievenster). Controleer de batterijcontacten. Zorg dat de signaalkabel goed op de PC of videobron is aangesloten. Zorg dat de PC of videobron zijn ingeschakeld. Controleer de maximale resolutie en frequentie van de videoadapter. Vergelijk deze waarden met de gegevens in de Displaystanden. Problemen oplossen: voordat u contact opneemt met de technische dienst Type Paneel Afmeting Schermafmeting Pixel Pitch Frequentie Horizontaal / Verticaal PC Resolutie (Optimum) Stroomtoevoer (Ingang) Energieverbruik Normaal / Energiebesparing Afmetingen (B X D X H) Kast Met standaard Gewicht Met standaard Omgevingsvereisten Temperatuur bij werking Vochtigheid bij werking Opslagtemperatuur Vochtigheid bij opslag LW15M2 15” diagonaal (4:3) 304,1 (H) x 228,1 (V) mm 0,297 (H) x 0,297 (V) mm 30 ~ 69 kHz / 50 ~ 75 Hz 1024 x 768 @ 60 Hz 100 ~ 240 V wisselstroom 60/50 Hz ±3 Hz 40 W / < 3 W 360,2 x 64,2 x 338,6 mm 360,2 x 192,9 x 396,5 mm 3,6 kg (7,94 lbs) 10 °C tot 40 °C (50 °F tot 104 °F) 10 % tot 80 %, geen condensvorming -20 °C tot 45 °C (-4 °F tot 113 °F) 5 % tot 95 %, geen condensvorming LW17M2 17” diagonaal (4:3) 337,9 (H) x 270,3 (V) mm 0,264 (H) x 0,264 (V) mm 30 ~ 80 kHz / 50 ~ 75 Hz 1280 x 1024 @ 60 Hz 100 ~ 240 V wisselstroom 60/50 Hz ±3 Hz 45 W / < 3 W 416,7x 71,8 x 392,9 mm 416,7 x 192,9 x 423,8 mm 4,95 kg (10,91 lbs) 10 °C tot 40 °C (50 °F tot 104 °F) 10 % tot 80 %, geen condensvorming -20 °C tot 45 °C (-4 °F tot 113 °F) 5 % tot 95 %, geen condensvorming LW20M2 20” diagonaal (4:3) 408,0 (H) x 306,0 (V) mm 0,51 (H) x 0,51 (V) mm 28 ~ 47 kHz / 50 ~ 75 Hz 800 x 600 @ 60 Hz 100 ~ 240 V wisselstroom 60/50 Hz ±3 Hz 55 W / < 3 W 479,0 x 74,7 x 436,4 mm 479,0 x 226,0 x 463,0 mm 7,45 kg (16,42 lbs) 10 °C tot 40 °C (50 °F tot 104 °F) 10 % tot 80 %, geen condensvorming -20 °C tot 45 °C (-4 °F tot 113 °F) 5 % tot 95 %, geen condensvormingEspañol-1 Español Indice CONEXIÓN Y CONFIGURACIÓN DEL TELEVISOR Lista de componentes p. 2
• Cómo ajustar el soporte p. 2
• Cómo ajustar el ángulo del televisor p. 2
• Instalación del equipo de montaje en la pared p. 3
• Instalación de dispositivos de montaje conforme con VESA p. 3
• Visualización del Panel de control p. 3
• Visualización del Panel de conexión p. 4
• Visualización del mando a distancia p. 5
• Instalación de las pilas en el mando a distancia p. 6
• Encendido y apagado p. 6
• Cómo poner el televisor en modo de espera p. 6
• Plug & Play p. 6
