BEDIENUNGSANLEITUNG LW15M25CP SAMSUNG

• Zeigen Sie kein Standbild länger als 2 Stunden auf dem LCD-Monitor an, da das Bild auf diese Weise einbrennen kann. Das Einbrennen von Standbildern wird auch als “Bildkonservierung” bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Monitors beim Anzeigen von Standbildern verringern.

• Bei Wiedergabe im Format 4:3 über einen längeren Zeitraum können bedingt durch die unterschiedliche Lichtemission Nachbilder der Ränder links, rechts und in der Mitte des Bildschirms auftreten. DVD- oder Spielekonsole-Wiedergabe können einen ähnlichen Effekt verursachen. Schäden, die durch die o. g. Effekte verursacht wurden, unterliegen nicht der Garantie.

• Die kontinuierliche Anzeige von Standbildern von Videospielen oder vom PC über einen gewissen Zeitraum hinaus kann partielle Nachbilder verursachen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten. Voorzorgsmaatregelen bij weergave van stilstaand beeld Stilstaande beelden kunnen permanente schade aan uw TV-scherm toebrengen.

REGLAGE DES AUTRES OPTIONS

REGLAGE DES AUTRES OPTIONS

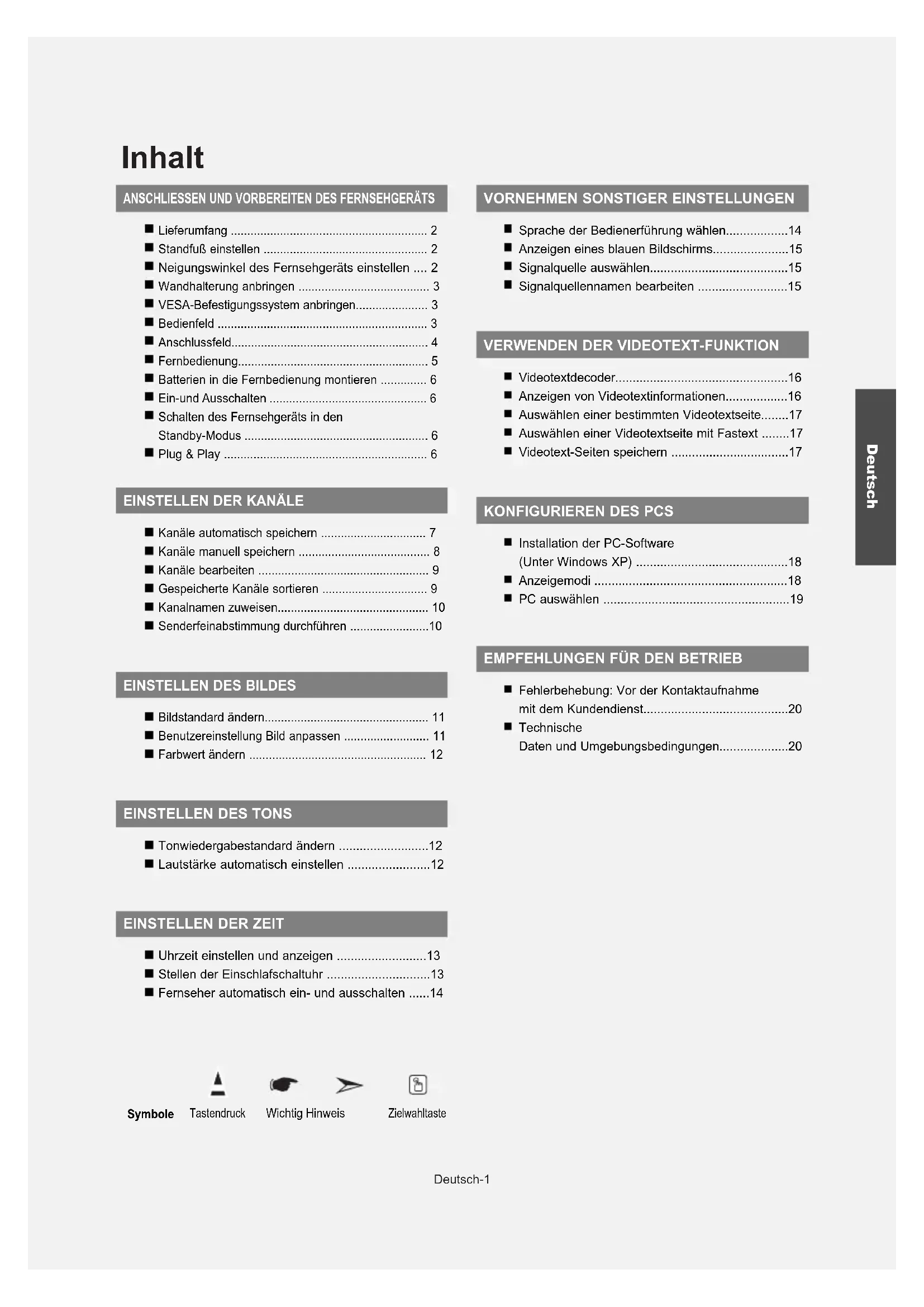

ANSCHLIESSEN UND VORBEREITEN DES FERNSEHGERÄTS

EINSTELLEN DES BILDES

Uhrzeit einstellen und anzeigen ..........................13 Stellen der Einschlafschaltuhr ..............................13 Fernseher automatisch ein- und ausschalten ......14

VORNEHMEN SONSTIGER EINSTELLUNGEN

• Sprache der Bedienerführung wählen p. 14
• Anzeigen eines blauen Bildschirms p. 15
• Signalquelle auswählen p. 15
• Signalquellennamen bearbeiten p. 15

VERWENDEN DER VIDEOTEXT-FUNKTION

• Videotextdecoder p. 16
• Anzeigen von Videotextinformationen p. 16
• Auswählen einer bestimmten Videotextseite p. 17
• Auswählen einer Videotextseite mit Fastext p. 17
• Videotext-Seiten speichern p. 17

EMPFEHLUNGEN FÜR DEN BETRIEB

Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst..........................................20 Technische Daten und Umgebungsbedingungen....................20 Symbole Tastendruck Wichtig Hinweis ZielwahltasteDeutsch-2

ANSCHLIESSEN UND VORBEREITEN DES FERNSEHGERÄTS

Lieferumfang Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit. Sollten Teile fehlen, wenden Sie sich bitte an Ihren Händler. Fernbedienung und 2 Batterien (Typ AAA) Netzkabel Wandhalterung Bedienungsanleitung Garantiekarte Servicenetzliste Sicherheitshinweise Registrierungskarte Standfuß einstellen (1) (2) Neigungswinkel des Fernsehgeräts einstellen

1. In Abbildung 1 wird der Einstellungswinkel (0 °-13 ° Grad) bei Verwendung des LCD-Monitors mit dem Fuß.

Bei zu starker Neigung kann das LCD-Fernsehgerät kippen, was zu Schäden am Gerät führen kann.

2. Abbildung 2 zeigt den einstellbaren Winkelbereich (13 °-80 ° Grad) beim Umstellen des Standfußes des

LCD-Fernsehgeräts zur Wandhalterung.

Abbildung 3 zeigt den einstellbaren Winkelbereich (0 °-10 ° Grad) bei Wandmontage des LCD-Fernsehgeräts. Beim Ändern des Winkels von Position 1 zu Position 2 bzw. Position 3 zu Position 2 ist ein Klickgeräusch zu vernehmen. (1) Einstellbarer Winkelbereich des Fernsehgeräts bei Verwendung des Standfußes. (2) Einstellbarer Winkelbereich beim Umstellen von Standfuß auf Wandhalterung (1 3, 3 1) (3) Einstellbarer Winkelbereich des an der Wand angebrachten LCD-Fernsehgeräts Drücken Sie beim Einstellen des Fußes die Taste Drücken an der Rückseite des Fußes. Taste Drücken 17” 15”, 20” 20”15”, 17”

Legen Sie die Vorderseite des Fernsehgeräts auf ein weiches Tuch oder eine Unterlage auf einem Tisch, wie in Abbildung 1 dargestellt. - Richten Sie die Unterseite des Fernsehgeräts an der Tischkante aus.

Drücken Sie mittig auf die Rückseite des Fernsehgeräts. Stellen Sie den Fuß wie in Abbildung 2 dargestellt ein, und drücken Sie dabei die Taste Drücken an der Rückseite des Fußes.

3. Positionieren Sie das Fernsehgerät sicher

auf dem Tisch. Drücken Sie beim Einstellen des Fußes die Taste Drücken an der Rückseite des Fußes.Deutsch-3 Bedienfeld POWER Drücken Sie diese Taste, um das TV-Gerät ein- und auszuschalten. Kanäle wechseln. Im Bildschirmmenü können Sie die Tasten wie die Tasten und auf der Fernbedienung verwenden. (Ohane Fernbedienung kann der Fernseher über die Kanalwahltasten eingeschaltet werden.) Drücken Sie diese Tasten, um die Lautstärke zu erhöhen oder zu verringern. Im Bildschirmmenü können Sie die Tasten wie die Tasten und auf der Fernbedienung verwenden. MENU Drücken Sie diese Taste, um ein Bildschirmmenü zu den Funktionen des TVGeräts einzublenden. SOURCE Schaltet zwischen allen verfügbaren Signalquellen um (TV - Ext. - AV - S-Video - PC). Im Bildschirmmenü können Sie diese Taste wie die Taste ENTER auf der Fernbedienung verwenden. (KOPFHÖRERBUCHSE) An dieser Buchse können Sie externe Kopfhörer anschließen, um das Hörerlebnis allein zu genießen. Stromversorgungsanzeige Blinkt und schaltet sich aus bei eingeschalteter Stromversorgung; leuchtet auf im Standbymodus. Fernbedienungssensor Zielen Sie mit der Fernbedienung auf diesen Sensor am Fernsehgerät. Lautsprecher Die Produktfarbe und -form kann je nach Modell unterschiedlich sein. Mit der separat erhältlichen Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandmontagehalterung von einem Techniker helfen. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird. Wandhalterung anbringen VESA-Befestigungssystem anbringen (2) (3) Drücken Sie beim Einstellen des Fußes die Taste Drücken an der Rückseite des Fußes.

1. Legen Sie das Fernsehgerät mit dem Bildschirm nach unten auf ein weiches Tuch auf einem Tisch.

2. Drücken Sie beim Einstellen des Fußes die Taste Drücken an der Rückseite des Fußes.

Richten Sie die Halterungsplatte des Befestigungssystems (nicht mitgeliefert) an den Bohrungen an der Unterseite des Fußes aus und montieren Sie das Befestigungssystem (nicht mitgeliefert) mit den vier diesem beiliegenden Schrauben. LW15M2/LW17M2 LW20M2 Montagefläche der hinteren Abdeckung (Separat erhältlich) Taste DrückenDeutsch-4 Anschlussfeld Netzkabelbuchse Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgeschaltet sein. Achten Sie beim Anschließen von Kabeln an die Ausgänge des Geräts darauf, das die Kabel den entsprechenden farbcodierten Anschlüssen zugeordnet werden. Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.Deutsch-5 An der Antenne oder am Kabelfernsehnetz anschließen Damit die Fernsehkanäle korrekt empfangen werden, muss der Monitor an eine der folgenden Signalquellen angeschlossen sein: -Terrestrische Antenne / Kabelfernsehanschluss / Satellitenempfänger Externe A/V-Geräte anschließen

Schließen Sie ein Cinch- oder ein S-Video-Kabel (optional) an ein geeignetes externes A/V-Gerät an (z. B. einen Videorekorder, DVD-Player oder Camcorder). -Verbinden Sie den Audioausgang “L – AUDIO – R” auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel (optional) mit dem entsprechenden Audioausgang des A/V-Geräts. Set-Top-Box, Videorecorder oder DVD-Gerät anschließen -Schließen Sie das SCART-Kabel (optional) des Videorecorders oder DVD-Geräts an den SCART-Anschluss des Videorecorders oder DVD-Geräts an. -Wenn Sie sowohl Set-Top-Box als auch Videorecorder (oder DVD-Gerät) anschließen möchten, verbinden Sie die Set-Top-Box mit dem Videorecorder (oder DVD-Gerät) und den Videorecorder (oder das DVD-Gerät) mit dem Fernsehgerät. Computer anschließen -Verbinden Sie die PC-Eingangsbuchse “PC IN” auf der Rückseite des Fernsehgeräts über ein D-Sub-Kabel (optional) mit der Grafikkarte des Computers.

Verbinden Sie den Audioausgang der Soundkarte des Computers über das Stereoaudiokabel (optional) mit dem Eingang “PC AUDIO IN” auf der Rückseite des Fernsehgeräts. Kensington-Schloss - Das Kensington-Schloss (optional) dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen Ort.

Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Händler, bei dem Sie das Fernsehgerät erworben haben. - Die Position des Kensington-Schlosses ist modellabhängig. Standby-Taste des Fernsehgeräts Zifferntasten für direkte Kanalwahl Taste zum Auswählen von ein-/ zweistelligen Programmplätzen : Lautstärkeerhöhung : Lautstärkeverminderung Ton vorübergehend aussc halten Modus TV direkt aufrufen OSD-Menü anzeigen Audioeffektauswahl Voriger Sender P: Nächster Sender P: Voriger Sender Wahl verfügbarer Quellen Informationen zur aktuellen Sendung anzeigen OSD-Menü ausblenden Den Cursor im Menü Sleep-Timer aktivieren/stellen Bildeffekt wählen Audiomodusauswahl Videotext-Funktionen Standbild Videotextanzeige verlassen Videotext-Index Untergeordnete Seite Videotext anzeigen / Videotext und Fernsehübertragung zugleich anzeigen Fastext-Thema auswählen P: Nächste Seite P: Vorige Seite Navigationsart wechseln (Liste oder FLOF) Seite aufdecken Seite speichern Textgröße wählen Die Funktion der Fernbedienung kann durch helle Lichteinstrahlung beeinträchtigt werden. Weitere Informationen finden Sie in den folgenden Anweisungen. FernbedienungDas Netzkabel ist auf der Rückseite des Geräts angeschlossen.

1. Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an.

Unten rechts am Gerät leuchtet die Standby-Anzeige auf.

2. Drücken Sie die Taste POWER unten rechts auf dem Bedienfeld.

Das Programm, das Sie zuletzt gesehen haben, wird automatisch angezeigt.

3. Drücken Sie auf der Fernbedienung die Zifferntasten (0 – 9) oder eine der Programmplatz-Wahltasten

(/), oder drücken Sie rechts unten auf dem Bedienfeld die Tasten . Wenn Sie das Gerät zum ersten Mal einschalten, können Sie die Sprache auswählen, in der die Menüs angezeigt werden.

4. Um das Gerät auszuschalten, drücken Sie erneut die Taste POWER .

Zur Verringerung des Stromverbrauchs kann das Gerät in den Standby-Modus geschaltet werden. Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B. während einer Mahlzeit).

1. Drücken Sie auf der Fernbedienung die Taste POWER .

Der Bildschirm wird ausgeschaltet und die Standby-Anzeige leuchtet unten rechts auf dem Bedienfeld.

2. Drücken Sie einfach erneut die Taste POWER , eine Zifferntaste (0~9) oder die Kanalwechseltaste

um das Gerät wieder einzuschalten. Lassen Sie das Gerät nicht für längere Zeit im Standby-Modus (z. B. wenn Sie verreist sind). Ziehen Sie sicherheitshalber den Netzstecker und trennen Sie das Antennenkabel. Ein-und Ausschalten Schalten des Fernsehgeräts in den Standby-Modus Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch einige Grundeinstellungen abgefragt. Die folgenden Einstellungen können vorgenommen werden.

1. Drücken Sie auf der Fernbedienung die Taste POWER .

Die Meldung “Start Plug & Play” wird angezeigt und “OK” ist ausgewählt.

2. Wählen Sie die entsprechende Sprache aus, indem Sie die Taste

oder drücken. Bestätigen Sie Ihre Auswahl mit der Taste ENTER .

3. Die Meldung “Antenneneingang prüfen” wird eingeblendet.

Das Kästchen “OK” ist ausgewählt. Drücken Sie die Taste ENTER . Überprüfen Sie, ob das Antennenkabel richtig angeschlossen ist. Plug & Play Deutsch-6

1. Nehmen Sie die Batteriefachabdeckung ab.

2. Legen Sie zwei AAA-Batterien ein.

Achten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt ausgerichtet sind.

3. Schieben Sie die Abdeckung wieder auf die Fernbedienung.

Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort. Die Fernbedienung funktioniert bis zu einer Entfernung von 7 m zum Fernseher. (Bei normaler Nutzung des Fernsehers halten die Batterien ungefähr ein Jahr.) Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes:

1. Ist das Fernsehgerät eingeschaltet?

2. Wurden der Plus- und Minuspol der Batterien vertauscht?

3. Sind die Batterien leer?

4. Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt?

5. Befindet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden. Batterien in die Fernbedienung montierenDeutsch-7 Sprache: Wählen Sie mit dieser Option die gewünschte Sprache aus. Land: Wählen Sie mit dieser Option das gewünschte Land aus. Autom. speichern: Wählen Sie diese Option aus, um Sender im Empfangsbereich des Geräts automatisch zu suchen und zu speichern. Uhr stellen: Wählen Sie diese Option aus, um die Uhr des Fernsehgeräts auf die aktuelle Uhrzeit einzustellen. So setzen Sie diese Funktion zurück:

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Plug & Play” auszuwählen, und drücken Sie dann die Taste ENTER .

3. Dadurch werden die Einstellungen geändert oder zurückgesetzt.

4. Wählen Sie die entsprechende Land aus, indem Sie die Taste oder

drücken. Bestätigen Sie Ihre Auswahl mit der Taste ENTER .

5. Das Menü “Autom. speichern” wird mit der aktivierten Option “Start”

angezeigt. Drücken Sie die Taste ENTER . Die Kanalsuche wird automatisch gestartet und beendet. Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü “Uhr stellen” angezeigt. Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTER .

6. Drücken Sie die Taste ENTER .

Wählen Sie die “Stunde” und “Minute” aus, indem Sie die Taste oder drücken. Stellen Sie die “Stunde” und “Minute” ein, indem Sie die Taste oder drücken. Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken.

Bestätigen Sie die vorgenommenen Einstellungen mit der Taste ENTER .

EINSTELLEN DER KANÄLE

Sie können den verfügbaren Frequenzbereich nach Kanälen absuchen (die Verfügbarkeit ist von Land zu Land verschieden). Automatisch zugewiesene Programmnummern entsprechen unter Umständen nicht den gewünschten Programmnummern. Sie können jedoch die Programmnummern manuell sortieren und nicht gewünschte Kanäle löschen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER , um “Land” auszuwählen.

3. Wählen Sie die entsprechende Land aus, indem Sie die Taste oder

drücken. Bestätigen Sie Ihre Auswahl mit der Taste ENTER .

4. Drücken Sie die Taste oder , um “Autom. speichern” auszuwählen,

und drücken Sie dann die Taste ENTER .

5. Drücken Sie die Taste ENTER .

Das Fernsehgerät beginnt mit dem Speichern aller verfügbaren Sender. Sie können die Taste ENTER jederzeit drücken, um den Speichervorgang zu unterbrechen und zum Menü “Kanal” zurückzukehren.

6. Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü

“Sortieren” angezeigt. Kanäle automatisch speichernDeutsch-8 Sie können bis zu 100 Kanäle, einschließlich Kabelkanälen, speichern. Bei der manuellen Kanalspeicherung haben Sie folgende Optionen: Gefundene Kanäle speichern oder nicht. Die Programmnummer des jeweiligen gespeicherten Kanals bestimmen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Man. speichern” auszuwählen, und drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste ENTER , um “Programm” auszuwählen.

4. Um einem Sender eine Programm nummer zuzuweisen,

suchen Sie mit der Taste oder die richtige nummer, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Fernsehnorm” auszuwählen, und drücken Sie dann die Taste ENTER .

6. Wählen Sie den erforderlichen Farbstandard aus, indem Sie wiederholt die

Taste oder drücken und dann die Taste ENTER drücken.

Drücken Sie die Taste oder , um “Tonsystem” auszuwählen, und drücken Sie dann die Taste ENTER .

8. Wählen Sie den erforderlichen Audiostandard aus, indem Sie wiederholt

die Taste oder drücken und dann die Taste ENTER drücken. Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie ein anderes Tonsystem aus.

Wenn Ihnen Nummer des zu speichernden Kanals bekannt ist, drücken Sie die Taste oder , um “Kanal” auszuwählen. Drücken Sie die Taste ENTER . Wählen Sie mit der Taste oder die Option C (Antennenkanal) oder S (Kabelkanal) aus. Drücken Sie die Taste , um den Kanal auszuwählen. Wählen Sie mit den Tasten oder die gewünschte Nummer, und drücken Sie dann die Taste ENTER . Kan nal-modus: P (Programm-Modus), C (Antennenkanalmodus), S (Kabelkanal-Modus)

10. Wenn Sie den Programmplatz des gewünschten Senders nicht kennen,

wählen Sie mit den Tasten oder die Option “Suchlauf” aus. Drücken Sie die Taste ENTER . Zum Starten des Suchlaufs drücken Sie die Taste oder und anschließend die Taste ENTER .

Drücken Sie die Taste oder , um “Speichern” auszuwählen, und drücken Sie dann die Taste ENTER . Drücken Sie die Taste oder , um “OK” auszuwählen, und drücken Sie dann die Taste ENTER .

12. Wiederholen Sie die Schritte 3 bis 11 für jeden weiteren Sender,

den Sie speichern möchten. Programm: Wählen Sie mit dieser Option einen Programmplatz für den Sender aus. Fernsehnorm: Stellen Sie mit dieser Option die Fernsehnorm ein. Tonsystem: Stellen Sie mit dieser Option das Tonsystem ein. Kanal: Wählen Sie mit dieser Option einen Sender aus. Suchlauf: Wählen Sie diese Option aus, um die Sendefrequenz des Senders zu ermitteln. Speichern: Wählen Sie diese Option aus, um die Einstellungen zu speichern. Kanäle manuell speichernDeutsch-9 Sie haben die Möglichkeit, bei der Kanalsuche gefundene Kanäle zu überspringen. Wenn Sie dann die gespeicherten Kanäle durchlaufen, werden die entsprechenden Kanäle nicht angezeigt. Alle Kanäle, die nicht ausdrücklich übersprungen werden sollen, werden angezeigt.

1. Verwenden Sie die Nummerntasten, um den hinzuzufügenden oder zu

löschenden Sender direkt auszuwählen.

2. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste oder , um “Hinzufüg./Löschen” auszuwählen,

und drücken Sie dann die Taste ENTER .

4. Durch wiederholtes Drücken der Taste ENTER schalten Sie zwischen

dem Hinzufügen und dem Löschen von Sendern um.

Drücken Sie die Tasten P oder P , um zum gewünschten Programmplatz zu wechseln, und wiederholen Sie die oben beschriebenen Schritte.

6. Zum Beenden drücken Sie die Taste EXIT.

Mit den Zifferntasten auf der Fernbedienung können Sie jeden Sender (einschließlich gelöschter Sender) anzeigen. Kanäle bearbeiten Sie können die Nummern von zwei Kanälen austauschen, um: Die numerische Reihenfolge zu ändern, in der die Kanäle automatisch gespeichert wurden. Den Kanälen, die Sie am häufigsten sehen, einfach zu merkende Nummern zuzuweisen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Sortieren” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste ENTER , um “Von” auszuwählen. Drücken Sie wiederholt die Taste oder , bis der zu ändernde Programmplatz angezeigt wird. Drücken Sie die Taste ENTER .

Drücken Sie die Taste oder , um “Zu” auszuwählen, und drücken Sie dann die Taste ENTER . Drücken Sie wiederholt die Taste oder , bis die gewünschte neue Nummer des Programmplatzes angezeigt wird. Drücken Sie die Taste ENTER .

Drücken Sie die Taste oder , um “Speichern” auszuwählen, und drücken Sie dann die Taste ENTER . Drücken Sie die Taste oder , um “OK” auszuwählen, und drücken Sie dann die Taste ENTER . Der ausgewählte Kanal wird mit dem zuvor unter der entsprechenden Nummer gespeicherten Kanal ausgetauscht.

Wiederholen Sie die Schritte 3 und 5 für jeden weiteren Kanal, dem Sie eine neue Nummer zuweisen möchten.

Zum Beenden drücken Sie die Taste EXIT. Gespeicherte Kanäle sortierenDeutsch-10 Kanalnamen werden automatisch zugewiesen, sofern Kanalinformormationen ausgestrahlt werden. Diese Namen können geändert werden, so dass Sie neue Namen vergeben können.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Name” auszuwählen, und drücken Sie dann die Taste ENTER .

Wählen Sie ggf. den Kanal aus, der einem neuen Namen zugewiesen werden soll, indem Sie die Taste oder drücken. Drücken Sie die Taste ENTER .

Ihnen stehen die folgenden Zeichen zur Verfügung: Großbuchstaben (A~Z) Zahlen (0~9) Sonderzeichen (_ , space)

Wiederholen Sie die Schritte 3 bis 4 für jeden Sender, dem Sie einen neuen Namen zuweisen möchten.

Zum Beenden drücken Sie die Taste EXIT. Kanalnamen zuweisen Wenn Sie... Einen Buchstaben, eine Zahl oder ein Symbol auswählen möchten Zum nächsten Buchstaben springen möchten Zum vorherigen Buchstaben springen möchten Namen bestätigen Drücken Sie... Drücken Sie die Taste oder Drücken Sie die Taste Drücken Sie die Taste Drücken Sie die Taste ENTER . Verwenden Sie die Feinabstimmung, um für bestimmte Sender die Empfangseinstellungen manuell zu optimieren.

1. Verwenden Sie die Zifferntasten, um den Sender, den Sie feinabstimmen

möchten, direkt auszuwählen.

2. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste oder , um “Feinabstimmung” auszuwählen,

und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , bis die gewünschte Einstellung erreicht ist. Drücken Sie die Taste ENTER .

5. Zum Beenden drücken Sie die Taste EXIT.

Gespeicherte feinabgestimmte Kanäle werden mit einem Sternchen “ * ” auf der rechten Seite der Kanalnummer im Kanal-Banner markiert. Die Kanalnummer wird dann rot angezeigt. Wählen Sie zum Zurücksetzen der Feinabstimmung die Option “Reset” aus, indem Sie wiederholt die Taste oder drücken und dann die Taste ENTER drücken. Senderfeinabstimmung durchführenDeutsch-11

EINSTELLEN DES BILDES

Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Bild” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste ENTER , um “Modus” auszuwählen.

Drücken Sie die Taste oder , um das gewünschten Bildeffekt auszuwählen. Drücken Sie die Taste ENTER .

5. Zum Beenden drücken Sie die Taste EXIT.

Dynamisch: Wählen Sie diese Option für die Anzeige von hochauflösenden Fernsehbildern bei starker Umgebungsbeleuchtung aus. Standard: Wählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei normaler Umgebungsbeleuchtung aus. Film: Wählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei geringer Umgebungsbeleuchtung aus. Benutzerdef.: Wählen Sie diese Option aus, um Fernsehbilder entsprechend Ihren eigenen Bildeinstellungen anzuzeigen. (Weitere Informationen finden Sie unter “Benutzereinstellung Bild anpassen” auf Seite 11.) Sie können auch die Taste P. MODE auf der Fernbedienung drücken, um eine der Bildeinstellungen auszuwählen. Der Bildmodus muss für jede Signalquelle separat angepasst werden. Wenn Sie Änderungen an diesen Einstellungen vornehmen, wird der Bildmodus automatisch zu “Benutzerdef.” geändert. Bildstandard ändern Kontrast: Wählen Sie diese Option aus, um den Kontrast zwischen Objekten und Hintergrund einzustellen. Helligkeit: Wählen Sie diese Option aus, um die Helligkeit des gesamten Bildschirms einzustellen. Schärfe: Wählen Sie diese Option aus, um die Konturen von Objekten zu schärfen oder weichzuzeichnen. Farbe: Wählen Sie diese Option aus, um die Farbhelligkeit einzustellen. Farbton (nur für NTSC): Wählen Sie diese Option aus, um natürlichere Farbtöne für Objekte durch Erhöhen des Rot- oder Grünanteils einzustellen. Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Bild” auszuwählen, drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Benutzerdef.” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um eine bestimmte Option auszuwählen. Drücken Sie die Taste ENTER

Drücken Sie die Taste oder , um den Wert einer bestimmten Option zu erhöhen oder zu verringern. Drücken Sie die Taste ENTER

Zum Beenden drücken Sie die Taste EXIT. Benutzereinstellung Bild anpassenDeutsch-12 Jeder Fernsehsender verfügt über seine eigenen Signalbedingungen, so dass es für Sie mitunter recht mühsam sein kann, beim Umschalten des Programms jedes Mal die Lautstärke nachzuregeln. Mit dieser Funktion können Sie die Lautstärke des gewünschten Programms automatisch einstellen lassen, indem bei einem hohen Modulationssignal die Lautstärke verringert und bei einem niedrigen Modulationssignal die Lautstärke erhöht wird.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Auto. Lautst.” auszuwählen,

und drücken Sie dann die Taste ENTER .

3. Wählen Sie mit der Taste oder , die Option “Ein” oder “Aus” aus.

Drücken Sie die Taste ENTER .

4. Zum Beenden drücken Sie die Taste EXIT.

Lautstärke automatisch einstellen

Sie können spezielle Toneffekte auswählen, die wiedergegeben werden, wenn Sie eine bestimmte Sendung sehen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER , um “Modus” auszuwählen.

3. Wählen Sie mit den Tasten oder den gewünschten Tonmodus aus

Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Standard: Wählt den normalen Audiomodus aus. Sprache: Betont Stimmen im Verhältnis zu anderen Geräuschen. Tonwiedergabestandard ändern Optionen können Sie auch durch Drücken der Taste S.MODE auf der Fernbedienung wählen. Sie können den für Ihre Augen angenehmsten Farbton auswählen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Bild” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Farbtemp.” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um die gewünschte Farbtoneinstellung auszuwählen. Drücken Sie die Taste ENTER

Zum Beenden drücken Sie die Taste EXIT. Farbwert ändern Kalt2: Sorgt für eine höhere Farbtemperatur (blauer) als das Menü “Kalt1”. Kalt1: Verleiht Weißtönen einen bläulichen Stich. Normal: Behält Weißtöne bei. Warm1: Verleiht Weißtönen einen rötlichen Stich. Warm2: Sorgt für eine geringere Farbtemperatur (röter) als das Menü “Warm1”.Deutsch-13

Sie können die Uhr des Fernsehers einstellen. Dann wird die aktuelle Uhrzeit angezeigt, wenn Sie die Taste "INFO" drücken. Sie müssen die Uhr stellen, wenn Sie die automatischen Zeitschaltuhren verwenden möchten.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER , um “Zeit” auszuwählen.

3. Drücken Sie die Taste ENTER , um “Uhr stellen” auszuwählen.

5. Zum Beenden drücken Sie die Taste EXIT.

Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen. Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken. Wenn Sie... Option “Stunde” oder “Minute” markieren Stellen Sie die “Stunde” und die “Minute” Drücken Sie die Taste ENTER . Drücken Sie... Die Taste oder Die Taste oder Uhrzeit einstellen und anzeigen Sie können ein Intervall zwischen 30 und 180 Minuten auswählen, nach dessen Ablauf der Fernseher automatisch in den Standby-Modus geschaltet wird.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER , um “Zeit” auszuwählen.

3. Drücken Sie die Taste oder , um “Sleep-Timer” auszuwählen, und

drücken Sie dann die Taste ENTER .

Drücken Sie mehrmals die Taste oder , bis die gewünschte Zeit angezeigt wird. (Aus, 30, 60, 90, 120, 150, 180). Drücken Sie die Taste ENTER . Das Fernsehgerät/der Monitor wechselt automatisch in den Standby-Modus, wenn die Schaltuhr den Wert 0 erreicht.

Zum Beenden drücken Sie die Taste EXIT. Stellen der Einschlafschaltuhr Drücken Sie auf der Fernbedienung mehrmals die Taste SLEEP, bis das gewünschte Zeitintervall angezeigt wird.Deutsch-14 Sie können die Zeitschaltuhren des Fernsehgeräts stellen, so dass Folgendes geschieht : Automatisches Einschalten des Fernsehgeräts und Einstellen des ausgewählten Senders. Automatisches Ausschalten zum ausgewählten Zeitpunkt.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER , um “Zeit” auszuwählen.

3. Drücken Sie die Taste oder , um “Autom. Ein” auszuwählen, und

drücken Sie dann die Taste ENTER .

4. Drücken Sie die Taste oder , um “Stunde” einzustellen, und drücken

Sie dann die Taste , um zum nächsten Schritt zu wechseln. Stellen Sie die anderen Optionen auf die gleiche Weise ein. Wenn Sie fertig sind, drücken Sie zum Zurückkehren die Taste ENTER .

5. Drücken Sie die Taste oder , um “Autom. Aus” auszuwählen, und

drücken Sie dann die Taste ENTER .

6. Drücken Sie die Taste oder , um “Stunde” einzustellen, und drücken

Sie dann die Taste , um zum nächsten Schritt zu wechseln. Stellen Sie die anderen Optionen auf die gleiche Weise ein. Wenn Sie fertig sind, drücken Sie zum Zurückkehren die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Zuerst müssen Sie die Uhr des Fernsehgeräts stellen. (Siehe “Uhrzeit einstellen und anzeigen” auf Seite 13) Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken. Die Timer funktionieren nur, wenn “Aktivierung” auf “Ein” eingestellt ist. Fernseher automatisch ein- und ausschalten

VORNEHMEN SONSTIGER EINSTELLUNGEN

Wenn Sie das Gerät das erste Mal verwenden, müssen Sie die Sprache auswählen, die für die Menüs und Hinweise verwendet wird.

1. Drücken Sie die Taste MENU, um das Bildschirmmenü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Sprache” auszuwählen, und

drücken Sie dann die Taste ENTER .

3. Wählen Sie eine bestimmte sprache aus, indem Sie wiederholt

die Taste oder drücken. Drücken Sie die Taste ENTER . Sie können unter 12 Sprachen wählen.

Zum Beenden drücken Sie die Taste EXIT. Sprache der Bedienerführung wählenDeutsch-15 Wenn kein Signal empfangen wird oder das Signal sehr schwach ist, wird der rauschende Bildhintergrund automatisch durch ein blaues Bild ersetzt. Wenn Sie das schlechte Bild weiterhin anzeigen möchten, legen Sie den Modus “Blaues Bild” auf “Aus” fest.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Blaues Bild” auszuwählen,

und drücken Sie dann die Taste ENTER .

3. Wählen Sie mit der Taste oder , die Option “Ein” oder “Aus” aus.

Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Anzeigen eines blauen Bildschirms Sie können zwischen den an den Eingangsbuchsen des Fernsehgeräts angeschlossenen externen Quellen auswählen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER , um “Eingang” auszuwählen.

2. Drücken Sie die Taste ENTER erneut, um “Quellen” auszuwählen.

3. Wählen Sie das gewünschte Gerät durch wiederholtes

Drücken Sie die Taste ENTER . Signalquelle auswählen Drücken Sie die Taste SOURCE, bis die gewünschte Signalquelle ausgewählt ist. Sie können den Modus TV auswählen, indem Sie auf der Fernbedienung die Taste TV oder P / drücken, aber nicht durch Drücken der Taste SOURCE. Vergeben Sie für die an die Eingangsbuchsen angeschlossenen Geräte Namen, um die Auswahl der Signalquelle zu vereinfachen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER , um “Eingang” auszuwählen.

2. Drücken Sie die Taste oder , um “Name bearb.” auszuwählen,

und drücken Sie dann die Taste ENTER .

3. Wählen Sie mit den Tasten oder die zu bearbeitende

Eingangsquelle aus. Drücken Sie die Taste ENTER .

4. Drücken Sie die Taste oder , um das erforderliche Gerät

auszuwählen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Signalquellennamen bearbeitenDeutsch-16

VERWENDEN DER VIDEOTEXT-FUNKTION

Zusammen mit den meisten Fernsehprogrammen werden Videotextseiten ausgestrahlt. Diese Seiten enthalten unter anderem die folgenden Informationen: Sendezeiten. Nachrichten und Wetterberichte. Sportergebnisse. Untertitel für Hörgeschädigte. Die Videotextseiten sind in sechs Kategorien unterteilt: Teil

Inhalt Gewählte Seitennummer Aktuelle Seitennummer oder Suchstatus Senderkürzel Datum und Uhrzeit Text Statusinformation Videotextdecoder Sie können jederzeit Videotextinformationen anzeigen, allerdings muss der Signalempfang hierzu gut sein. Anderenfalls: Informationen fehlen. einige Seiten nicht angezeigt werden können. So aktivieren Sie den Videotext und zeigen die Inhaltsseite an:

Drücken Sie die Taste P () oder P ( ), um den gewünschten Sender auszuwählen, der den Videotextdienst bietet.

Drücken Sie die Taste TTX/MIX () um den Videotextmodus zu aktivieren. Die Startseite wird angezeigt. Diese Seite kann jederzeit durch Drücken der Taste MENU () erneut aufgerufen werden.

3. Drücken Sie erneut die Taste TTX/MIX ().

Die aktuell übertragene Sendung wird gleichzeitig mit der Vide otextseite auf dem Bildschirm angezeigt.

Drücken Sie erneut die Taste TV ( ), um die TTX-Anzeige zu schließen. Wenn beim Anzeigen von Text falsche oder unvollständige Zeichen angezeigt werden, sollten Sie sicherstellen, dass die Textsprache mit der Sprache im Menümodus “Einstellungen” identisch ist. Wenn die beiden Sprachen nicht übereinstimmen, wählen Sie als Textsprache die gleiche Sprache, die im Menü “Einstellungen” angegeben ist. Anzeigen von VideotextinformationenDeutsch-17 Sie können Seitenzahlen direkt über die Nummerntasten auf der Fernbedienung eingeben.

Geben Sie die dreistellige Seitennummer der gewünschten Seite mitden entsprechenden Nummerntasten ein.

Falls die ausgewählte Seite mit weiteren Unterseiten verknüpft ist, werden diese nacheinander angezeigt. Drücken Sie die Taste ( ) um das Blättern zu unterbrechen. Drücken Sie die Taste ( ) erneut, um das Blättern fortzusetzen.

3. Anzeigeoptionen verwenden:

Gewünschte Anzeigeoption... Sowohl Videotext als auch ein laufendes Programm, Versteckter Text (Antworten bei Quizsendungen etc.) Normale Wiedergabe Eine Unterseite, durch Eingabe ihrer vierstelligen Nummer Die nächste Seite Die vorherige Seite Doppelt so große Buchstaben in: der oberen Hälfte des Bildschirms der unteren Hälfte des Bildschirms Normale Wiedergabe Taste... TTX/MIX ( ) INFO ( ) INFO ( ) DUAL I-II ( )

einmal zweimal dreimal Auswählen einer bestimmten Videotextseite Die verschiedenen Themen auf den Videotextseiten sind farbig gekennzeichnet und lassen sich mit den Farbtasten auf der Fernbedienung anwählen.

Drücken Sie die Taste TTX/MIX () , um die Videotext-Startseite anzuzeigen..

2. Drücken Sie die farbige Taste, die dem Thema entspricht, das Sie

anzeigen möchten. (Die verfügbaren Themen werden in der Statuszeile angezeigt.).

3. Drücken Sie die Taste Rot, um die vorherige Seite anzuzeigen.

Drücken Sie die Taste Grün, um die nächste Seite anzuzeigen.

Drücken Sie die Taste TV () erneut, um die Textanzeige zu beenden. Auswählen einer Videotextseite mit Fastext Sie können bis zu vier häufig verwendete Videotext-Seiten speichern.

1. Wählen Sie mit der Taste

den LIST-Modus aus. Mit der Taste SOURCE

können Sie zwischen LIST- und FLOF-Modus umschalten.

2. Drücken Sie die Farbtaste der Seite, die Sie ersetzen möchten.

3. Geben Sie die neue Seitenzahl über die Nummerntasten ein.

4. Wiederholen Sie Schritt 2 und 3 für jede Seite, die Sie speichern möchten.

Verwenden Sie dabei jedes Mal eine andere Farbtaste.

Drücken Sie die Taste SLEEP

, bis die entsprechenden Blöcke blinken. Videotext-Seiten speichernDeutsch-18

KONFIGURIEREN DES PCS

Im Folgenden sind die Windows-Anzeigeeinstellungen für die meisten Computer aufgeführt. Die tatsächlich auf dem Computer angezeigten Fenster variieren je nach Version von Windows und der jeweiligen Videokarte. Selbst wenn das angezeigte Fenster abweicht, gelten in den meisten Fällen die gleichen Grundinformationen für die Einstellung. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

1. Klicken Sie im Startmenü von Windows auf “Control Pane”.

2. Wenn das Fenster Systemsteuerung angezeigt wird, doppelklicken

Sie auf “Appearance and Themes”.

3. Wenn das Fenster Systemsteuerung angezeigt wird, doppelklicken

Sie auf “Appearance and Themes”.

4. Klicken Sie nun auf die Registerkarte “Settings”.

Optimal LW15M2: 1024 X 768 LW17M2: 1280 X 1024 LW20M2: 800 X 600 Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung “60” oder “60 Hz” ausgewählt werden. Klicken Sie jetzt auf “OK”, um das Dialogfeld zu schließen. Installation der PC-Software (Unter Windows XP) Das Zeilensprungverfahren wird nicht unterstützt. Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. Anzeigemodi Bildposition und -größe sind vom Typ des PC-Monitors und dessen Auflösung abhängig. Die in der Tabelle angegebenen Auflösungen sind die empfohlenen Auflösungen. (Alle Zwischenauflösungen innerhalb der unterstützten Auflösungsbereiche werden unterstützt.) Modus VGA LW15M2/ LW17M2/ LW20M2 VGA LW15M2/ LW17M2/ LW20M2 SVGA LW15M2/ LW17M2/ LW20M2 XGA LW15M2/ LW17M2 SXGA LW17M2 Auflösung 720X400 640X480 640X480 800X600 800X600 1024X768 1024X768 1280X1024 1280X1024 Horizontalfrequenz (kHz) 31,469 31,469 37,500 46,875 37,879 48,363 60,023 63,981 79,976 Vertikalfrequenz (Hz) 70,087 59,940 75,000 75,000 60,317 60,004 75,029 60,020 75,025 Pixeltakt (MHz) 28,322 25,175 31,500 49,500 40,000 65,000 78,750 108,000 135,000 Synchronisations polarität (H/V)

+ / +Deutsch-19 PC auswählen Grob-und Feinabstimmung des Bildes vornehmen (Bildjustierung): Mithilfe der Anpassung der Bildqualität sollen Bildstörungen beseitigt oder verringert werden. Sollte sich das Bildrauschen durch die Feinabstimmung allein nicht beheben lassen, stellen Sie zunächst die Frequenz möglichst genau ein (Grob), und führen Sie dann erneut eine Feinabstimmung durch. Nachdem die Störungen reduziert worden sind, richten Sie das Bild erneut aus, so dass es auf dem Bildschirm zentriert ist.

Voreinstellung: Drücken Sie die Taste SOURCE, um den PC-Modus einzustellen.

2. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste oder , um “PC” auszuwählen, und drücken Sie

dann die Taste ENTER .

4. Drücken Sie die Taste ENTER , um “Bildjustierung” auszuwählen.

5. Drücken Sie die Taste oder , um “Grob” oder “Fein” auszuwählen,

und drücken Sie dann die Taste ENTER .

6. Drücken Sie die Taste oder , um die Bildqualität anzupassen.

Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Bildposition ändern (Position): Passen Sie die Position des PC-Bildes an, wenn es nicht auf das Fernsehbild passt.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob-und Feinabstimmung

des Bildes vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste oder , um “Position” auszuwählen, und

drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste oder , um die horizontale Position anzupassen.

Drücken Sie die Taste oder , um die vertikale Position anzupassen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Bildeinstellungen zurücksetzen (Bild zurücksetzen): Sie können alle Bildeinstellungen auf die werkseitigen Standardwerte zurücksetzen.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob-und Feinabstimmung

des Bildes vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste oder , um “Bild zurücksetzen” auszuwählen,

und drücken Sie dann die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. PC-Bildschirm automatisch einstellen (Autom. Einstellung): Die automatische Einstellung ermöglicht eine automatische Anpassung des PCMonitors an das eingehende PCVideosignal. Die Werte für “fein”, “grob” und “Position” werden automatisch eingestellt.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob-und Feinabstimmung

des Bildes vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste oder , um “Autom. Einstellung” auszuwählen,

und drücken Sie dann die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT.Deutsch-20 Technische Daten und Umgebungsbedingungen

EMPFEHLUNGEN FÜR DEN BETRIEB

Kein Ton oder Bild Normales Bild, aber kein Ton Kein Bild oder nur schwarzweißes Bild Ton- und Bildstörungen Verzerrtes oder verschneites Bild, verzerrter Ton Fernbedienung funktioniert nicht richtig Meldung “Signalkabel überprüfen” wird angezeigt Im PC-Modus wird die Meldung “Nicht unterstützter Modus”angezeigt. Für den TFT-LCD-Bildschirm wird ein Display aus Subpixeln verwendet (LW15M2 - 2.359.296, LW17M2 - 3.932.160, LW20M2 - 1.440.000), die nur in einem technisch anspruchsvollen Verfahren hergestellt werden können. Es können zwar einige helle oder dunkle Pixel auf dem Bildschirm erscheinen, sie beeinträchtigen die Leistung des Produktes jedoch nicht. Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist.

Überprüfen Sie, ob Sie die Taste POWER unten rechts auf dem Bedienfeld gedrückt haben. Überprüfen Sie die Einstellungen für Kontrast und Helligkeit. Überprüfen Sie die Lautstärke. Überprüfen Sie die Lautstärke. Überprüfen Sie, ob die Taste MUTE auf der Fernbedienung gedrückt wurde. Ändern Sie die Farbeinstellungen. Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist.

Suchen Sie das elektrische Gerät, das den Fernseher stört, und stellen Sie es in einem größeren Abstand auf. Schließen Sie den Fernseher an eine andere Steckdose an. Überprüfen Sie Ausrichtung, Standort und Verbindung der Antenne. Interferenzen werden oft durch Zimmerantennen verursacht. Ersetzen Sie die Batterien der Fernbedienung. Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender) Überprüfen Sie die Batteriekontakte.

Stellen Sie sicher, dass das Signalkabel fest mit dem Computer oder der Videoquelle verbunden ist. Vergewissern Sie sich, dass der Computer bzw. die Videoquelle eingeschaltet sind. Finden Sie die maximale Auflösung und Bildwiederholfrequenz der Videokarte heraus. Vergleichen Sie diese Werte mit den Angaben unter Anzeigemodi. Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst Modell Format Sichtbares Bild Bildschirmgröße Pixelabstand Frequenz Horizontal / Vertical Auflösung (PC) (Optimal) Stromversorgung (Eingang) Leistungsaufnahme Normal / Stromsparmodus Abmessungen (B x T x H) Gehäuse Mit Fuß Gewicht Mit Fuß Umgebungsbedingungen Temperatur (Betrieb) Luftfeuchtigkeit Temperatur (Lagerung) Luftfeuchtigkeit (Lagerung) LW15M2 Bildschirmdiagonale 15" (4:3) 304,1 (H) x 228,1 (V) mm 0,297 (H) x 0,297 (V) mm 30 ~ 69 kHz / 50 ~ 75 Hz 1024 x 768 @ 60 Hz AC 100 ~ 240 V, 60/50 Hz ± 3 Hz 40 W / < 3 W 360,2 x 64,2 x 338,6 mm 360,2 x 192,9 x 396,5 mm 3,6 kg (7,94 lbs) 10 °C bis 40 °C (50 °F bis 104 °F) 10 % bis 80 %, nicht kondensierend -20 °C bis 45 °C (-4 °F bis 113 °F) 10 % bis 80 %, nicht kondensierend LW17M2 Bildschirmdiagonale 17" (4:3) 337,9 (H) x 270,3 (V) mm 0,264 (H) x 0,264 (V) mm 30 ~ 80 kHz / 50 ~ 75 Hz 1280 x 1024 @ 60 Hz AC 100 ~ 240 V, 60/50 Hz ± 3 Hz 45 W / < 3 W 416,7x 71,8 x 392,9 mm 416,7 x 192,9 x 423,8 mm 4,95 kg (10,91 lbs) 10 °C bis 40 °C (50 °F bis 104 °F) 10 % bis 80 %, nicht kondensierend -20 °C bis 45 °C (-4 °F bis 113 °F) 10 % bis 80 %, nicht kondensierend LW20M2 Bildschirmdiagonale 20" (4:3) 408,0 (H) x 306,0 (V) mm 0,51 (H) x 0,51 (V) mm 28 ~ 47 kHz / 50 ~ 75 Hz 800 x 600 @ 60 Hz AC 100 ~ 240 V, 60/50 Hz ± 3 Hz 55 W / < 3 W 479,0 x 74,7 x 436,4 mm 479,0 x 226,0 x 463,0 mm 7,45 kg (16,42 lbs) 10 °C bis 40 °C (50 °F bis 104 °F) 10 % bis 80 %, nicht kondensierend -20 °C bis 45 °C (-4 °F bis 113 °F) 10 % bis 80 %, nicht kondensierendNederlands-1 Nederlands Inhoud
