Producttype	Inbouwvaatwasser
Capaciteit	14 couverts
Energieklasse	A++
Geluidsniveau	44 dB
Wasprogramma's	6 programma's, waaronder eco, snel, intensief
Speciale functies	Uitgestelde start, kinderslot
Afmetingen (HxBxD)	82 cm x 60 cm x 55 cm
Gewicht	45 kg
Waterverbruik	9,5 L per cyclus
Onderhoud	Filters regelmatig reinigen, gebruik van specifieke vaatwasmiddelen
Garantie	2 jaar
Certificeringen	CE, RoHS

Veelgestelde vragen - GVW448ONY Pelgrim

Waarom gaat mijn Pelgrim GVW448ONY vaatwasser niet aan?

Controleer of het apparaat correct is aangesloten op een werkend stopcontact. Zorg er ook voor dat de zekering niet is doorgebrand.

De vaatwasser vult zich niet met water. Wat moet ik doen?

Controleer of de waterkraan open is. Zorg er ook voor dat het waterfilter niet verstopt is en dat de aanvoerslang niet geknikt is.

Waarom duurt de wascyclus langer dan verwacht?

Een langere wascyclus kan worden veroorzaakt door een lage waterdruk of een verstopt filter. Controleer de waterdruk en maak de filters indien nodig schoon.

Mijn Pelgrim GVW448ONY vaatwasser laat zeepresten achter op het servies. Wat moet ik doen?

Zorg ervoor dat u het juiste type wasmiddel gebruikt en niet te veel. Controleer ook of de sproeiarm niet verstopt is en of de vaatwasser correct is geladen.

De vaatwasser maakt een vreemd geluid tijdens het gebruik. Is dat normaal?

Ongebruikelijke geluiden kunnen duiden op een voorwerp dat vastzit in de sproeiarm of een defect onderdeel. Controleer de binnenkant van het apparaat en luister goed om de geluidsbron te identificeren.

Hoe maak ik het filter van mijn vaatwasser schoon?

Verwijder het filter onderin het apparaat, spoel het af met warm water om voedselresten te verwijderen en plaats het vervolgens correct terug.

Waarom droogt mijn vaatwasser de vaat niet goed?

Dit kan komen door een gebrek aan glansspoelmiddel of een te lage wastemperatuur. Zorg ervoor dat het glansspoelmiddel vol is en selecteer een geschikt wasprogramma.

Hoe reset ik mijn Pelgrim GVW448ONY vaatwasser?

Om het apparaat te resetten, haalt u de stekker ongeveer 5 minuten uit het stopcontact, sluit u het weer aan en start u de cyclus opnieuw.

Waar kan ik de gebruiksaanwijzing voor de Pelgrim GVW448ONY vinden?

U kunt de gebruiksaanwijzing downloaden op de officiële Pelgrim-website in de supportsectie of door contact op te nemen met hun klantenservice.

GEBRUIKSAANWIJZING GVW448ONY Pelgrim

Belangrijk om te weten - Important à savoir

Tip-Conseil

Neem contact op met een erkende monteur om uw apparaat teplaatsen (zie "Installatie-instructies"). Sluit het apparaat Niet aan op het elektriciteitsnet voordat de installmentie is voltooid.

Dit apparatus is bestemd voor huishoudelijk of daarmee vergelijkbaar gebruik, zoals:

in personeelskeukens in winkels, kantoren en andere werkomgevingen;
boerderijen;
voor gasten in hotels, motels en andere overnachtingsgelegenheden;
bed & breakfasts.

Voor EN60335-1:

• Dit apparaat kan worden gezruikt door kinderen van 8aar en ouder, mensen met een lichamelijke, zintuiglijke of verstandelijk beperking of mensen die weinig ervaring met en kennis van het apparaat hebben, mits zich onder toezicht staan of+zijn geinstrueerd hoe zij het apparaat veilig moeten gezruiken en zij de möglichke bevaren begrijpen. Laat kinderen nicht met het apparaat spelen. Reiniging en onderhoud mogen Niet door kinderen worden uitgevoerd als er geen toezicht is.

Voor IEC60335-1:

• Dit apparaat is nicht bedoeld voor gebruik door Personen (waaronder kinderen) met een lichamelijke, zintuiglijke of verstandelijk beperking of Personen met een tekort aan kennis en ervaring, tenzij iemand die verantwoordelijk is voor hun veiligheid toezicht houdt of hun instructie heeft gegeven over het gebruik van het apparaat.
• Verpakkingsmaterial kan gevaarlijk zijn voor kinderen!
• Dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis.
• Om u te beschermen gegen het risico van elektrische schokken, dient u de eenheid, het snoer of de stekker nooit onder te dompelen in water of een andere vloeistof.
• Haal de stekker uit het stopcontact voordat u het apparaat gaat reinigen of onderhonden.
• Gebruik een zachte, vochtige doek en milde zeep en gebruik verwolgens een droge doek om het apparaat af te vegen.

Aardingsinstructies

• Dit apparaat要去 worden geaard. In het geval van een storing of defect, vermindert aarding het risico van elektrische schokken door een weg van minste waarstand voor de spanning te bieden. Dit apparaat isuitgerust met een aardstekker.

• De stekker要去 worden aangesloten op een geschikt stopcontact dat is geinstallerd en geaard conform alle lokale wetten en voorschriften.

• Onjuiste aansluiting van de aardstekker van de apparatuur kan een risico op elektrische schokken veroorzaken.

• Raadpleeg een bevoegde elektricien of servicevertegenwoordiger als u twijfelt over de juiste aarding van het apparaat.
• Indien de met de apparatuur meegeleverde stekker nicht in het stopcontact past, dient u de stekker nicht aan te passen.
• Laat een geschikt stopcontactplaatsen door een bevoegd elektricien.
• U dient nicht op de deur of het rek van de vaatwasser te zitten of staan of deze op een andere manier onjuist te gebruiken.
• Zet uw vaatwasser Niet aan tenzij alle afdekende panelen op de juiste manier zijn geplaatst.
• Wees zeer voorzichtig met het openen van de deur als de vaatwasser aanstaat, waar water möglichn maar buiten kan spuiten.
• Plaats geen zware voorwerpen op de deur en ga Niet op de deur staan verwijl deze is geopend. Het apparaat kan daardoor maar voren vallen.

Plaatsen van voorwerpen die要去en worden afgewassen:

Plaats scherpe voorwerpen zodanig dat deze de deurafdflichting Niet kuren beschadigen.
Waarschuwing: Messen en ander kookgerei met scherpe punten要去en met de punten omlaag inDemand worden gezet of horizontal worden neergelegd.

• Sommige vaatwasmiddelen zijn sterk alkalisch. Het is zeer gevaarlijk als deze middelen worden doorgeslikt. Vermijd contact met de huid en ogen en houd kinderen uit de buurt van de vaatwasser wanneer de deur is geopend.

• Controller na elke wascyclus of het waspoeder weg is.

• Was geen kunststof voorwerpen, tenzij erop staat aangegeven dat deze geschikt zijn voor de vaatwasser.

• Controller voor kunststof voorwerpen zonder aanduiding de aanbevelingen van de fabrikant.

• Gebruik uitsluitend was- en glansspoelmiddelen die worden aanbevolen voor gebruik in een vaatwasser.

• Gebruik nooit zoep, wasmiddelen voor kleding of een afwasmiddel dat is bedoel om de vaat met de hand te wassen in uw vaatwasser.

• De deur mag nicht open blijven staan, aangezien dit de kans dat het apparaat omvalt, vergroot.

• Als het netsnoer beschadigd is,要去hijervangen worden door de fabrikant,een servicemedewerker of een persoon met vergelijkbare kwalificaties om gevaarlijke situatuities te voorkomen.

• Tijden installment mag het netsnoer Niet overmatig of gevaarlijk worden gebogen of platgedrukt.

• Wijzig de bedieningselementen nicht.

• Het apparaat要去en een neue slangenset op de hoofdkraan worden aangesloten. Oude sets dieren nicht opnieuw te worden gebruikt.

• De stand-bymodus van het apparaat wordt automatisch ingeschakeld om energia te besparen wanneer er eenijd lang geen bediening plaatsvindt.

Uw vaatwasser

Inleiding 4

Uw vaatwasser gebruiken

Beschrijving 5

Snelle start 5

Bedieningspaneel 6

Waterontharder 8

Zout toevoegen 9

Vaat voorbereiden enplaatsen 10

Functie van het glansspoelmiddel en vaatwasmiddel 14

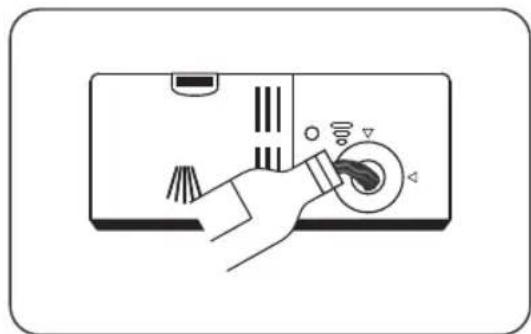

Glansspoelmiddelbakje vullen 15

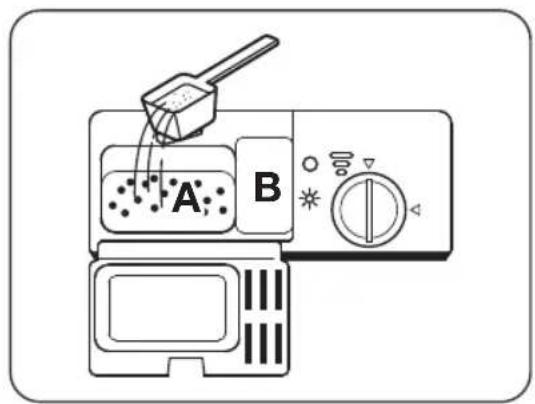

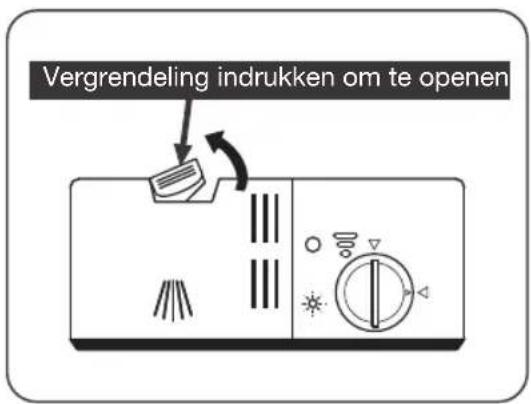

Zeepbakje vullen 16

Een wascyclus starten 18

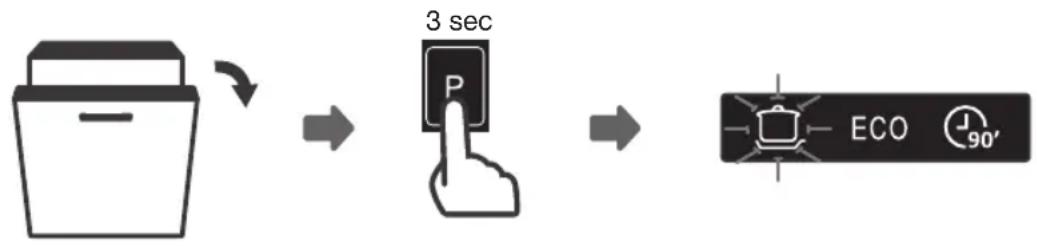

Eenprogramma halverwege een cyclus wijzigen 18

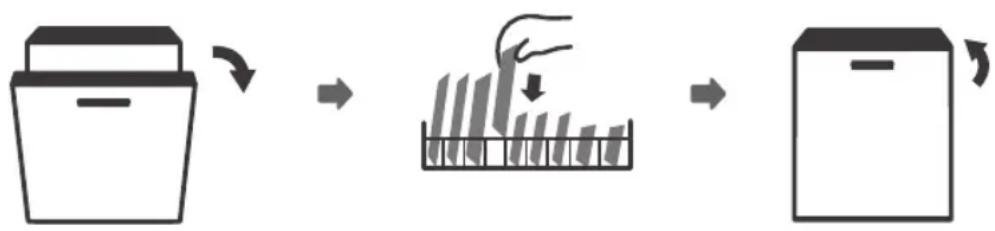

Bent uientsvergetenindevaatwasser te zetten?19

Onderhoud

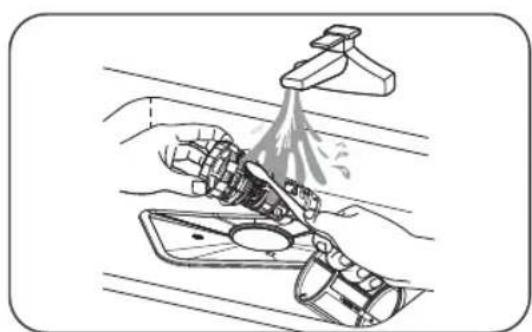

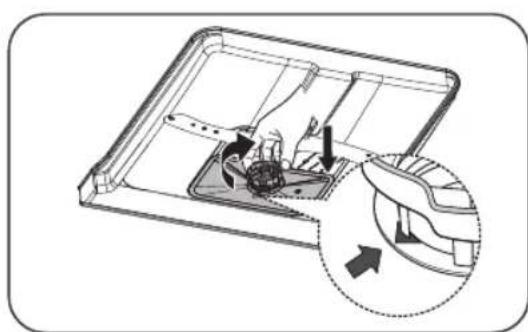

Filtersystem 20

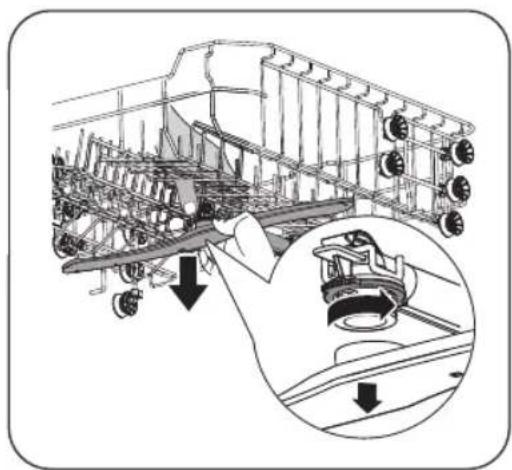

De sproeiarmen reinigen 21

Onderhouden van de vaatwasser 22

De deur reinigen 23

Fouten

Wat moet ik doe n als... 24

Foutentabel 24

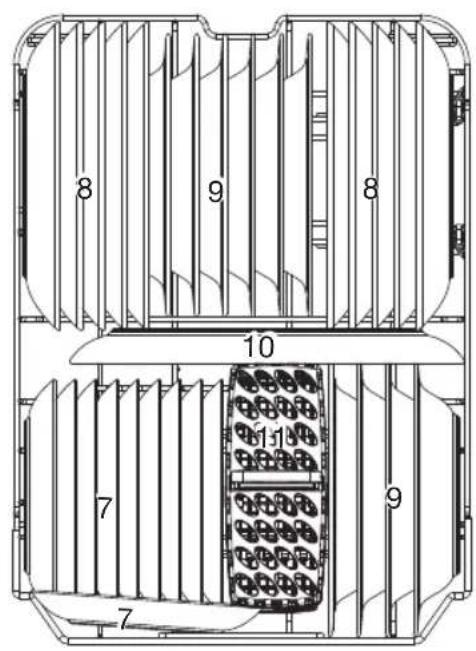

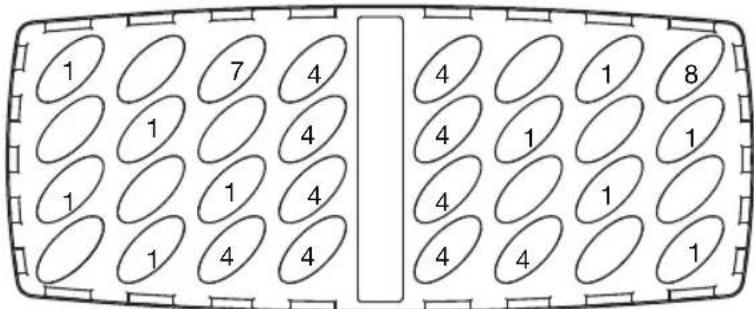

De korven vullen volgens EN50242 29

Uw vaatwasser en het milieu

Afdanken 31

Inleiding

U hebts ervoor gekozen om een vaatwasser van Pelgrim aan te schaffen.

Dit product is ontworpen met het oog op eenvoudige bediening en optimaal gemak.

In deze handleiding worden het optimale gebruik van uw vaatwasser beschreiben. Er staat informatatie in over de bediening van het apparaat en achtergrondinformatie over de werkking van het apparaat. Ook vindt u onderhoudstips in deze handleiding.

De veiligheidsinstrumenties die belangrijk zijn tijdens de installmentie, zich opgenomen in de installmentehandeldeiding. Die is bedoeld voor de monteur die de installmentie uitvoert.

Lees deze handleiding voordat u het apparaat gaat gebruiken. Bewaar deze handleiding op een veilige plaat, zodate volgende gebruikers ook gebruik konnen makeen van de informatie.

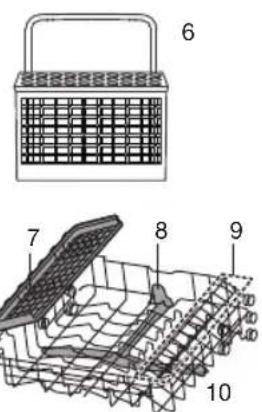

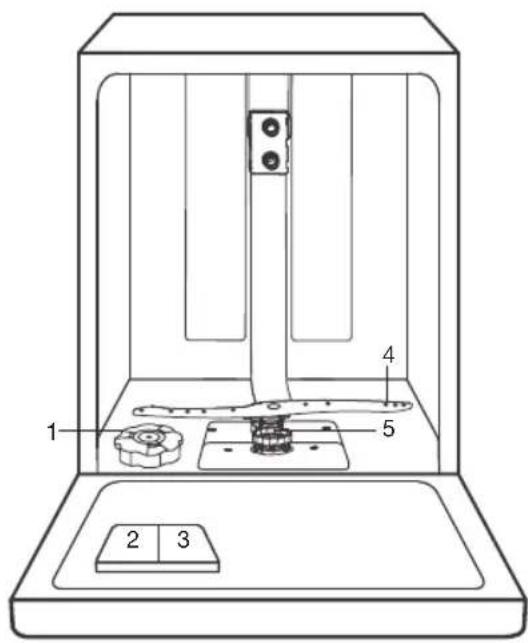

Beschrijving

De eigenschappen en het uiterlijk van de korven en bestekmanden konnen afwijken afhankelijk van het model vaatwasser dat u hebt gekocht.

1.Zoutreservoir
2. Zeepbakje
3. Glansspoelmiddelbakje
4. Onderste sproeiarm
5. Filtersystem
6. Bestekmand
7. Bestekrek
8. Bovenste sproeiarm
9. Kopjesrek
10. Bovenste korf
11. Onderste korf

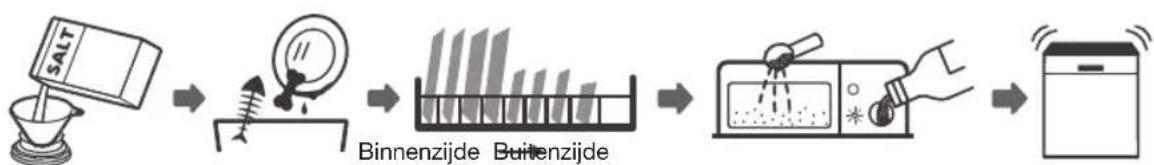

Snellet start

Lees de bijbehorende inhoud in deze handleiding voor meer informatie over de werkinq.

1. Stel de waterontharder in/vul het zout bij.
2. Verwijder het grovere vuil van de vaat.
3. Vul de korven.
4. Vul het zeepbakje en glansspoelmiddelbakje.
5. Selecteer een programme en LAST de vaatwasser draaien.

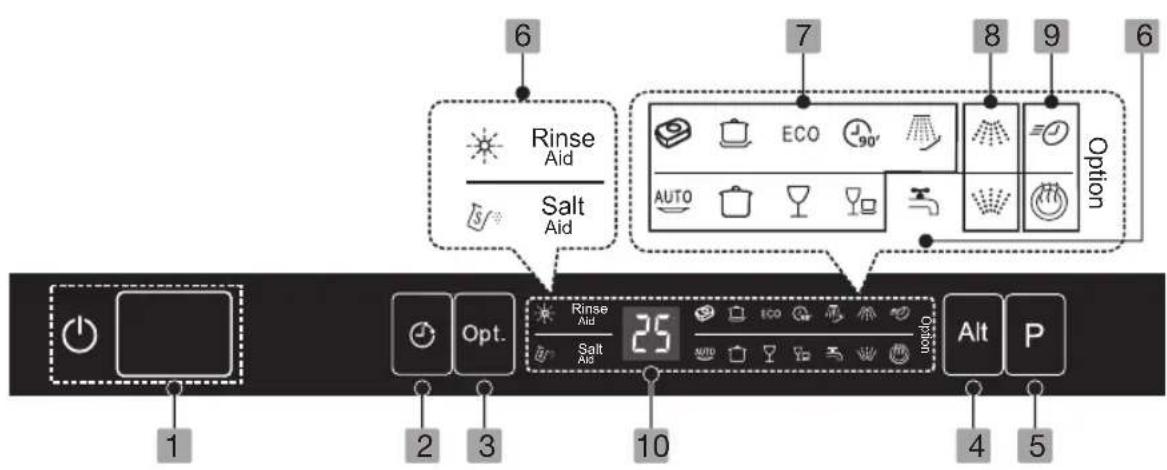

Bedieningspaneel

Bediening (drukknuppen)
1 Aan/Uit	Druk op deze knop om uw vaatwasser aan te zetten. Het display gaat branden.
2 Uitgestelde start	Druk op=this knop om het starten van het programma uit te stellen (maximaal 24aar). Met een druk op deze knop worden het afwassen met een uur uitgesteld.
3 Optie	Druk op=this knop om een functie te selecteren. De bijbehorende indicator gaat branden.
4 Alt	Druk op=this knop voor het reinigen van de lading in de geselecteerde korf. U hoeft Niet te wachten totdat de volledige vaatwasser is bevuld. De bijbehorende indicator gaat branden.
5 Programme	Selecteer het juiste wasprogramma. De indicator van het geselecteerde programme gaat branden.

Indicatoren
6 Waar-schuwings-indicator		Glansspoelmiddel Als deze indicator gaat branden, betekent dit dat het glansspoelmiddel in de vaatwasser bijna op is en moet worden bijgevuld.
		Zout Als=this indicator gaat branden, betekent dit dat het zout in de vaatwasser bijna op is en moet worden bijgevuld.
		Waterkraan Als这家伙 brandt, is de waterkraan zich.
7Programma- indicator		Alles in één Voor normalaal bevulde vaat. Gebruik een multifunctioneel reinigungsmiddel.
	AUTC	Auto Een wasprogramma met automatische detectie voorlicht,规模以上zwaar bevulde vaat, met of zonder opgedroogde etensresten. Een sensor detecteert hoe vuil het water in de machine is en pastde temperatuur en duur van het programma automatisch aan.
		Intensief Zwaar bevulde vaat, inclusief pannen met opgedroogdeetensresten.
		Normaal Voor normalaal bevulde vaat, zoals pannen, borden en glazen enlicht bevulde koekenpannen.
	ECO	ECO Dit is het standaardprogramma, geschikt voor het reinigen vannormalaal bevulde vaat. Het is het meest efficiente programma watbeteft energia en waterverbruik voor het reinigen van vaat.
		Glas Voorlicht bevuld servies en glas.
	90	90 min Voor normalaal bevulde vaat die u snel wilt wassen.
		Snel Een korte programma voorlicht bevulde ladingen die nicht hooven te worden gedroogd.
		Weken Voor het spoelen van vaat die u later op de dag wilt wassen.
8 Alt-indicator Boven		Wonneer u Boven selecteert, worden alleen de vaat in de bovenstekorf gereinigd.
		Onder Wonneer u Onder selecteert, worden alleen de vaat in de onderstekorf gereinigd.
9 Optie- indicator		Express Verkort de programmaduur.
		Extra drogen Om de vaat better te drogen. Deze modus kan alleen wordengebruikt met Auto, Intensief, Normaal, Eco, Glas en 90 min.

Display
10	25	Toont de resterende hijd, uitgestelde starttijd, foutcodes, enzovoort.

Waterontharder

• De hardheid van het water verschilt van locatie tot locatie. Als hard water worden gebruikt in de vaatwasser, ontstaat aanslag op de vaat.
• Het apparaat is uitgerust met een speciale ontharder die het zoutreservoir gebruikt om kalken mineralen in het water te verwijderen.

Het zoutverbruik instellen

De vaatwasser is zo ontworpen dat het zoutverbruik kan worden afgesteld op basis van de hardheid van het gebruekte water. Hiermee kan het zoutverbruik worden geoptimaliseerd en aangepast. Volg de onderstaande stappen om het zoutverbruik aan te passen.

1. Schakel het apparatus in;
2. Houd binnen 60 seconden nadat het apparaat is ingeschakeld de programmaknop langer dan 5 seconden ingedrukt om de instelmodus van de waterontharder te starten;
3. Druk op de programmaknop om de juiste instelling te selecteren op basis van omgeving. De instellen gen veranderen in de volgende volgorde: H1->H2->H3->H4->H5->H6.
4. Druk op de aan/uit-knop om de instelling te bevestigen en de instelmodus te sluiten.

Waterhardheidstabel

Pas het zoutverbruik aan op basis van onderstaande tabel:

Waterhardheid
°Clarke °dH mmol/l Instelling in			de display	Zoutverbruik (gram/cyclus)
0 - 6 0 - 5 0	- 0,94 H1 0
7 - 14 6 - 11	1,0 - 2,0 H2 9
15 - 21 12 - 17	2,1 -	3,0 H3		12
22 - 28 18 - 22	3,1 -	4,0 H4		20
29 - 42 23 - 34	4,1 -	6,0 H5		30
43 - 69 35 - 55	6,1 -	9,8 H6		60

De fabrieksinstelling: H3 (EN 50242)

Neem contact op met uw lokale waterbedrijf voor informatie over de hardheid van uw water.

Zout toevoegen

1. Verwijder de onderste korf en schroef de dop van het reservoir.
2. Plaats het uiteinde van de trechter (meegeleverd) in het reservoir
3. Vul het zoutreservoir tot de maximumgrens met vaatwasserzout (ongeveer 1,5 kg). Het is normal dat er eenkleine hoeveelheid water UIT het zoutreservoir komt.
4. Nadat u het reservoir hebt bevuld, schroeft u de dop weeer op het reservoir (goed aandraaien).
5. Het waarschuwingslampje voor het zout gaat uit nadat u het zoutreservoir met zout hebt gezuld.
6. Er要去 direct na het vullen van het zoutreservoir een wasprogramma worden gestart (we raden aan een kort programma te gebruiken). Het filtersystem, de pomp of andere belangrijke onderdelen van de machine+kennen anders worden beschadigd door het zoute water. Deze beschadigingen vallen Niet onder de garantie.

Opmerking! Het zoutreservoir mag uitsluitend worden bijgevuld wanner het waarschuwingslampje voor het zout brandt. Afhankelijk van hoe goed het zout oplost, kan het waarschuwingslampje blijven branden, ondanks dat het zoutreservoir is bijgevuld. Als u zout hebt gemorst,要去 een spoelprogramma of kort programma kiezen om het zout te verwijderen.

Vaat voorbereiden enplaatsen

Overweeg keukengerei aan te schaffen dat geschikt is voor de vaatwasser.
- Voor bepaalde voorwerpen要去 hetprogramma met de laagste temperatuur selecteren.
- Haal glas en bestek Niet direct nadat het programme is beeindigd uit de vaatwasser om schade te voorkomen.

De volgende soorten bestek/vaat zichn nicht geschikt om in een vaatwasser te wassen:

Bestek met houten, benen, porseleinen of parelmoeren handvaten.
Kunststof voorwerpen die nicht hittebestendig zijn

Ouder bestek met gelijmde onderdelen die nicht hittebestendig zijn
Bestek of vaat dat uit aan elkaar gehechte onderdelen bestaat
Tinnen of koperen voorwerpen
Kristal
Stalen voorwerpen die kuren roesten
Houten borden of planken
Voorwerpen die van synthetische verzels zijn gemaakt.

De volgende soorten bestek/vaat zijn beperkt geschikt om in een vaatwasser te wassen:

Sommige typen glazen können dof worden na een groot aantal wascycli

Silveren en aluminium onderdelen könnenijdens het wassen verkleuren
Geglazuurde borden können Vaughan worden als dazu vaak in de vaatwasser worden gewassen

Aanbevelingen voor het inruimen van de vaatwasser

Verwijder eventuele große hoeveelheden achtergebleven eten. Week restanten aangebrand eten in pannen los. Het is Niet nodig om de vaat onder stromend water af te spoelen. Volg deze inruimrichtlijnen voor de Beste prestaties van de vaatwasser. De eigenschappen en het uiterlijk van de korven en bestekmanden+kunnen afwijken afhankelijk van het model vaatwasser dat u hebt gekocht.

• Plaats voorwerpen op de volgende manier in de vaatwasser:

Voorwerpen zoals bekers, glazen, kook-/koekenpannen, enzovoort要去en ondersteboven worden geplaatst.
Gebogen voorwerpen of voorwerpen met inkepingen要去en schuin worden geplaatst, zDat het water ervan af kan lopen.

Zet alle vaat zo neer dat het nicht kan omvallen.

Zet alle vaat zo neer dat de sproeiarmen onbelemmerd konnen draaienijdens het wassen.

Plaats holle voorwerpen, zoals bekers, glazen en pannen, met de openল omlaag, zodate er geen water in kan blijven staan.

Borden en bestek mogen nicht in of op elkaar worden geplaatst.

Glazen mogen elkaar nicht raken om schade te voorkomen.

De bovenste korf is ontworpen voor kwetsbaardere enlichtere vaat, zoals glazen en koffie- en theekopjes.
Lange messen die rechtsop worden geplaatst zich möglichke gevaarlijk!
Lange en/of scherpe voorwerpen, zoals vleesmessen,要去en horizontaal in het bovenste rek worden geplaatst.

Pas op dat u Niet te veel vaat in de vaatwasser zet. Dit is belangrijk voor een goed resultaat en voor een redelijk energieverbruik.

Opmerking: Zeerkleine voorwerpen dieneniet in de vaatwasser te worden gewassen,ochtdatdeze gemakkelijkuit dekorvenkonnen vallen.

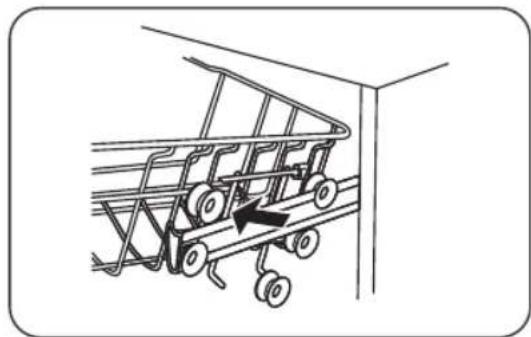

De bovenste korf inruimen

De bovenste korf is ontworpen voor kwetsbaardere enlichtere vaat, zoals glazen en koffie- en theekopjes, schotels, borden,kleine kommt en ondiepe pannen (die nicht erg vuil zich). Plaats de vaat zodanig dat deze Niet;kennen worden verplaatst door het spuitende water.

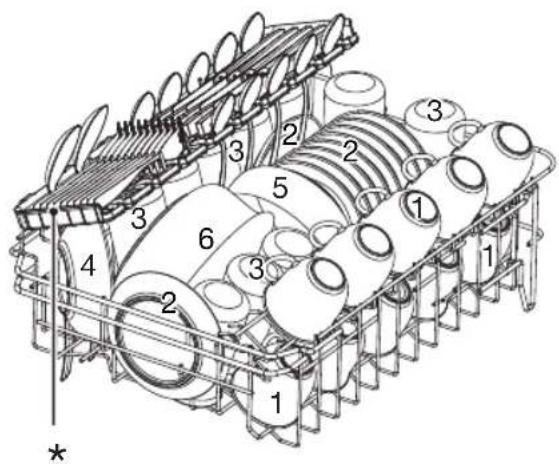

De onderste korf inruimen

We raden aan grote voorwerpen en lastig te reinigen voorwerpen als pannen, deksels, schalen enkommen in de onderste korf teplaatsen. Plaats schalen en deksels bij voorkeur aan de zijkanten van de korf om te voorkomen dat de bovenste sproeiarm worden geblokkeerd. De maximale aanbevolen diameter voor borden die voor het zeepbakje worden geplaatst is 19 cm. Grotere borden konnen het openen van het bakje verhinderen.

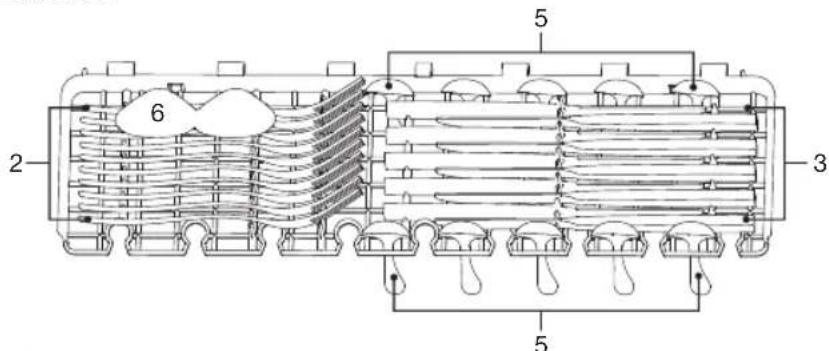

Bestek in de bestekmand/het bestekrek plaatsen

Bestek要去 dejuiste manier worden geplaatst met voldoende tussenruimte. Voorkom dat u de mand te vol doet, want hierdoor worden de prestaties van de vaatwasser nadelig beinvloed.

Waarschuwing! Voorkom dat voorwerpen door de onderkant van de mand steken.

De vaat uitruiimen

Om te voorkomen dat water uit de bovenste korf op de onderste korf druipt, raden we u aan eerst de onderste korf te legen en verrolgens de bovenste korf.

Waarschuwing! Voorwerpen in de vaatwasser zijn heet! Haal glas en bestek pas 15 minutes nadat het programme is beeingdigt uit de vaatwasser om schade te voorkomen.

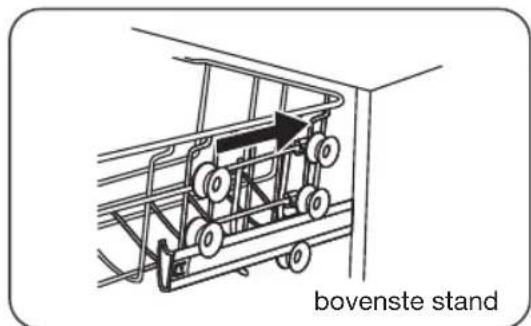

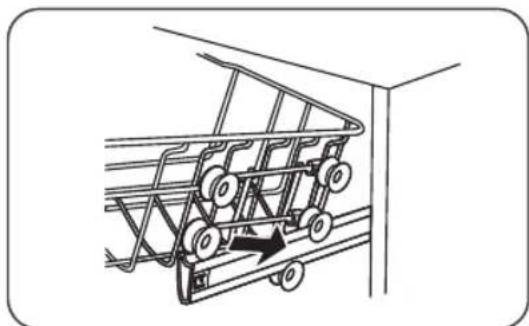

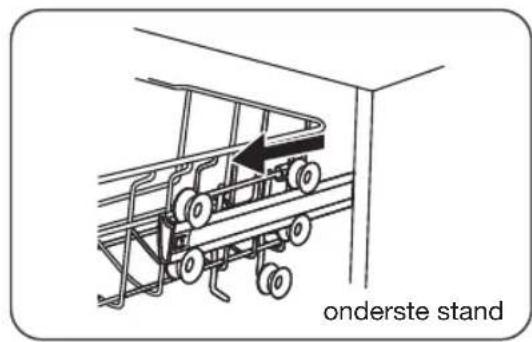

De hoogte van de bovenste korf (type 1) aanpassen (afhankelijk van het model)

De hoogte van de bovenste korf kan eenvoudig worden aangepast, zodate er grotere vaat in de bovenste of onderste korf kan worden geplaatst. Volg deze stappen om de hoogte van het bovenste korf aan te passen:

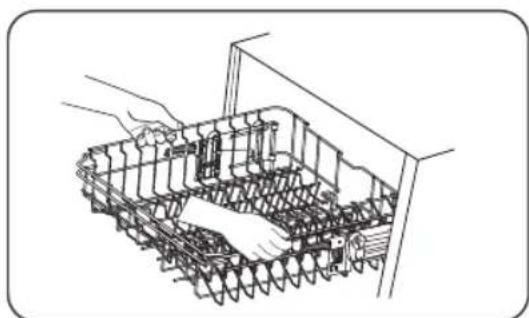

1. Trek de bovenste korf uit.

2. Verwijder de bovenste korf.

1. Bevestig de bovenste korf aan de bovenste of onderste rollers.
2. Duw de bovenste korf maar binnen.

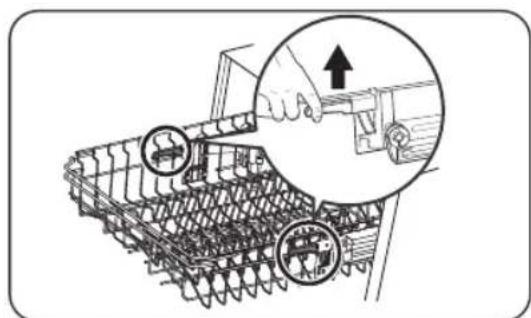

De hoogte van de bovenste korf (type 2) aanpassen (afhankelijk van het model)

1. Om de korf maar de bovenste stand te verplaatsen, tilt u de korf omhoog totdat beiden kanten zich opdezelfde hoogte bevinden. De korf klikt op+zijn plaat.
2. Om de korf lager te zetten, drukt u de hendel in en-Laat u deze waar los.

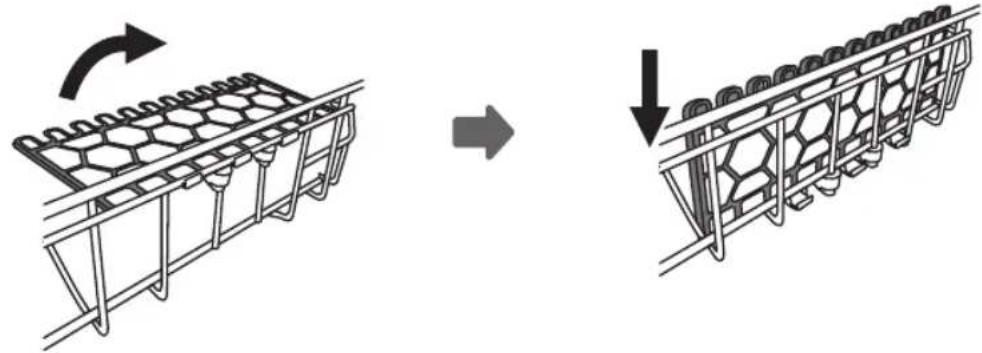

Het kopjesrek inklappen

Om ruimte te makeen voor grotere voorwerpen in de korf,(Int, u het kopjesrek omhoog klappen. U(Int, u het kopjesrek omhoog klappen. U(Int, u het kopjesrek omhoog klappen.

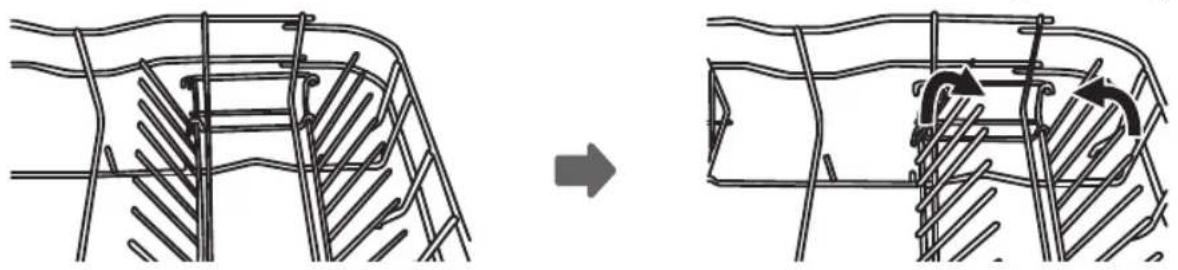

Het bordenrek inklappen

Het rek kan worden ingeklapt om ruimte te makeen voor grotere voorwerpen.

aar achteren klappenomhoog verplaatsen

Functie van het glansspoelmiddel en vaatwasmiddel

Het glansspoelmiddel worden afgegeven tijdens de LASTe spoeling om te voorkomen dat er waterdruppels op uw vaat achechterblijven, waar deze vlekken en strepen+kunnenveroorzaken. Het middel bevordert ook het drogen, doordat het water van de vaat afrolt. Uw vaatwasser is ontworpen voor vloeibare glansspoelmiddelen.

Waarschuwing! Gebruik uitsluitend glansspoelmiddel dat is bedoeld voor de vaatwasser. Vul het bakje voor het glansspoelmiddel nooit met een ander middel (zoals vaatwasserreiniger of vloeijaar afwasmiddel). Hierdoor kan het apparaat beschadigd raken.

Wanner moet u het glansspoelmiddelbakje bijvullen?

• Tenzij het waarschuwingslampje van de glansspoelmiddel op het bedieningspaneel brandt,kest u de hoeveelheid altijd schatten aan de hand van de groote van de optische peilindicator die zich naast de dop bevindt.
• Wanner het bakje voor het glansspoelmiddel vol is, is de indicator volledig donker. De grootte van de donkere stip neemt af naarmate de Voorraad glansspoelmiddel afneemt. U dient te voorkomen dat het glansspoelmiddelbakje voor minder dan 1/4 leegrakt.
• De grootte van de zwarte stip op de peilindicator voor het glansspoelmiddel neemt af naarmate de Voorraad glansspoelmiddel afneemt, zoals hier weergegeven.

Vol 3/5 vol vol 1/4 vol Leger

Functie van het vaatwasmiddel

De chemische ingredienten van het wasmiddel zijnoodzakelijk om al het vuil op te losesten en uit de vaatwasser te verwijdenen. De meeste commercieel verkrijgbare wasmiddelen zijn geschikt voor dit doel.

Waarschuwing! Juist gebruik van het vaatwasmiddel

• Gebruik uitsluitend wasmiddel dat voor vaatwassers is bedoeld.
• Zorg ervoor dat uw vaatwasmiddel schoon en droog blijft.
• Doe geen poederwasmiddel in het zeepbakje totdat u maar bent om de vaat te wassen.
• Vaatwasmiddel is corrosief! Houd het vaatwasmiddel buiten het bereik van kinderen.

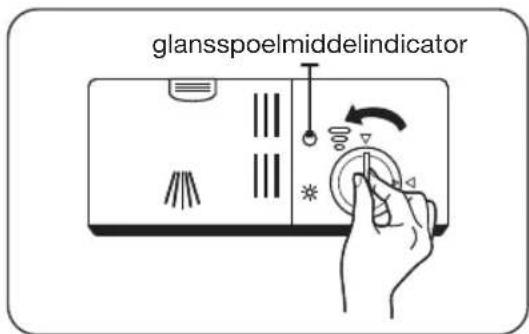

Glansspoelmiddelbakje vullen

1. Om het bakje te openen, draait u de dop maar de pijl "open" (linksom) en haalt u de dop eruit.
2. Giet het glansspoelmiddel voorzichtig in het bakje en voorkom dat het bakje overstroomt.

Opmerking: Ruim eventuele gemorst glansspoelmiddel met een absorberende doek op om overmatige schuimvorming tijdens de volgende wascyclus te voorkomen.

1. Plaats de dop terug door deze uitgelijnd met de pijl voor openen terug teplaatsen en verwolgens maar de pijl "gesloten" (rechtsom) te draaien.

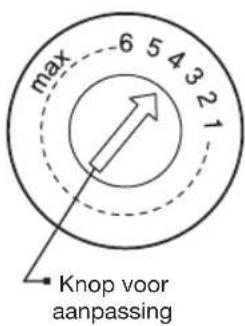

Het glansspoelmiddelbakje instellen

Het glansspoelmiddelbakje heeft 6 instellen. Zowel de aanbevolen instelling als de fabrieksinstelling is "4". Als de vaat Niet goed droog wordt of vlekken heeft, stelt u de draaiknop bij waar het volgende hogere getal totdat uw vaat geen vlekken meer heeft. Verlaag het getal als er plakkerige, witte vlekken op uw vaat zitten of een blauwe waas op glazen of messen.

Zeepbakje vullen

1. Druk op de ontgrendelknop om het deksel van het zeepbakje te openen.
2. Voeg wasmiddel in het grotere vak (A) toe voor de hoofdwascyclus.

Voor vuilere ladingen voegt u ook een beetje wasmiddel toe aan hetkleinerevakje (B) voor de voorwascyclus.

1. Sluit het deksel en druk erop totdat deze op+zijn plaats klikt.

Opmerking: Afhankelijk van het vuil worden van het water kan de instelling anders zijn. Raadpleeg de aanbevelingen van de fabrikant op de verpakking van het wasmiddel.

Wascyclustabel

De tabel geeft ook informatatie over de programme's wee.

ProgrammaStappen van de wascyclus	Wasmiddel voorwasa/hoofdwas	Programma-duur (min)	Energie (kWh)	Water (l)	Glans-spoel-middel
Alles in één	Wassen (50 °C)SpoelenSpoelen (65 °CDrogen	25 g(of drie in één)	210 0,92 10		Ja
AUTO	Voorspoelen (50 °C)Automatisch wassen (45 °C-55 °C)SpoelenSpoelen (65°C)Drogen	3/22 g(of drie in één)	150 0,9~1,3 9,5-13		Ja
Auto	Voorspoelen (45 °C)Wassen (50 °C)SpoelenSpoelenSpoelen (70°C)Drogen	3/22 g(of drie in één)	170 1,4 15,5		Ja
Intensief	Voorspoelen (45 °C)Wassen (55 °C)SpoelenSpoelen (65 °CDrogen	3/22 g(of drie in één)	180 1,1 12		Ja
Normaal	VoorspoelenWassen (45 °C)Spoelen (65 °CDrogen	3/22 g(of 3 in één)	195 0,74 8		Ja
ECO(*EN 50242)	VoorspoelenWassen (40 °C)SpoelenSpoelen (60 °CDrogen	3/22 g(of drie in één)	125 0,75 12		Ja
Glas	VoorspoelenWassen (45 °C)SpoelenSpoelen (65 °CDrogen	25 g(of drie in één)	90 1,15 11,5		Ja
90 min	Wassen (45 °C)Spoelen (65 °CDrogen	20 g 30 0,7 10			Ja
Snel	Wassen (45 °C)Spoelen (50 °C)Spoelen (55 °C)	20 g 30 0,7 10			Ja
Weken	Voorspoelen 15 0,02 3,5				Nee

*EN 50242: Dit programma is de testcyclus.
De informatatie voor de vergelijkkingstest is conform EN 50242.

Een wascyclus starten

1. Trek de onderste en bovenste korf maar buiten,plaats de vaat en duw de korven waar maar binnen.
   Het worden aanbevolen om eerst de onderste korf te vullen en verrolgens de bovenste korf.
2. Giet het wasmiddel in het bakje.
3. Steek de stekker in het stopcontact. Zie het technisch gegevensblad voor de voeding. Zorg ervoor dat de watertoevoer volledig is geopend.
4. Open de deur en druk op de aan/uit-knop om het apparaat in te schakelen.
5. Kies een programme en het bijbehorende lampje gaat branden. Sluit de deur en de vaatwasser begint met de cyclus.

Eenprogramma halverwege een cyclus wijzigen

Een wascyclus kan alleen worden gewijzigd als deze pas net is begonnen. Anders is het wasmiddel möglichk al vrijgegeven of kan de vaatwasser het waswater al hebben afgevoerd. Als dit het geval is,要去 de vaatwasser opnieuw worden ingesteld en要去 het zeepbakje worden bijgevuld. Volg de onderstaande instructies om de vaatwasser opnieuw in te stellen:

1. Open de deur op een kier om de vaatwasser te stoppen. Nadat de sproeiarm is gestopt, kurz u de deur volledig openen.
2. Houd de programmaknop langer dan drie seconden ingedrukt om het apparaat in stand-by te zetten.
3. U kunt het programme instellen op de gewenste cyclus.
4. Sluit de deur en de vaatwasser begint met de cyclus.

Bent uiets vergeten in de vaatwasser te zetten?

U kurz vergeten voorwerpen op elk moment voordat het zeepbakje opent toevoegen.

Volg in dit geval de onderstaande instructies:

1. Open de deur op een kier om de vaatwasser te stoppen.
2. Nadat de spreoiarm is gestopt,kest u de deur volledig openen.
3. Voeg de vergeten vaat toe.
4. Sluit de deur.
5. De vaatwasser begint weeer met draaien.

Waarschuwing! Het is gevaarlijk om de deur midden in een programma te openen, waar dat u zich kunt branden aan de hete stoom.

ONDERHOUD

Filtersystem

Het filtersysteme onder in de vaatwasserbak bevat grof vuil dat tijdens het wassen is losgekomen. Het verzamelde grove vuil kan de filters verstoppen. Controller de toestand van de filters regelmatig en reinig deze indien nodig onder stromend water. Volg de onderstaande stappen om de filters in de wasbak te reinigen.

Opmerking: afbeeldingen zijnuitsluitend terreferentie. De modellen van het filtersystem en de spreierarmen können afwijken.

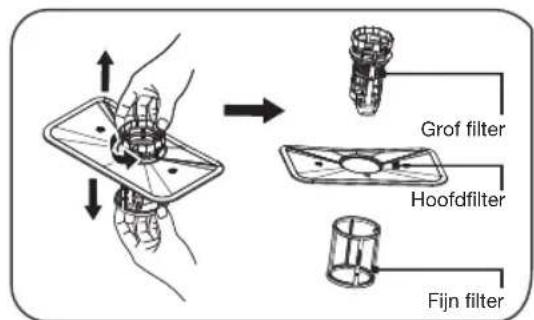

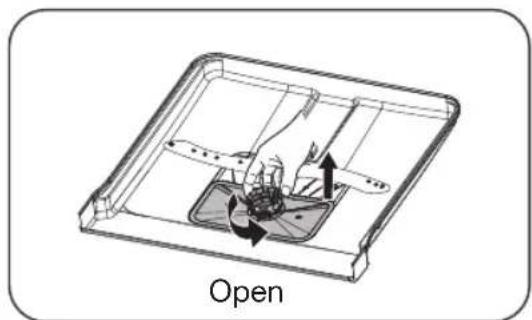

1. Pak het grove filter beet en draai het linksom om het te ontgrendelen. Til het filter omhooguit de vaatwasser.

2. Het fijnne filter kan van de onderzijde van het filtersamenstel worden getrokken. Het grove filter kan van het hoofdfilter worden losgemaaakt door voorzichtig in de lipjes bovenaan te knijpen en het filter weg te trekken.

1. Grotere etensresten können worden verwijderd door het filter onder stromend water af te spoelen.

Gebruik een zachte borstel voor een grondigere reiniging.

1. Zet de filters weer in elkaar door de stappen voor demontage in omgekeerde volgorde uitt te voeren,plaats het filter terug en draai deze rechtsom maar de pijl "gesloten".

Waarschuwing! Draai de filters Niet te strak aan. Zet de filters zorgvuldig'erug, anders kunnen grove etensresten in het systemterechtkomen en een verstopping

ONDERHOUD

veroorzaken. Gebruik de vaatwasser NOoit zonder dat de filters zijn geplaatst.

Onjuiste plaatsing van het filter kan de prestaties van het apparaat nadelig beinvloeden en het vaat en kookgerei beschadigen.

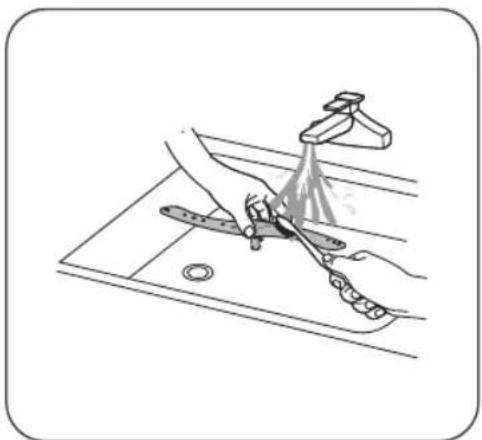

De sproeiarmen reinigen

Het isoodzakelijk om de spreoiarmen regelmatig te reinigen,omentum de mineralen in hard water de mondstukken van de spreoiarmen en lagers konnen verstoppen. Volg de onderstaande instructies om de spreoiarmen te reinigen:

1. Om de bovenste spreiarm te verwijderen, houdt u de moer vast en draait u de arm rechtsom om de arm te verwijderen.

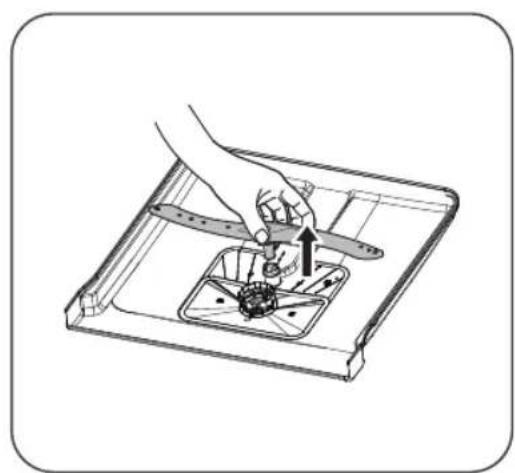

2. Om de onderste spreoiarm te verwijderen, trekt u de spreoiarm omhoog.

1. Was de armen met zeep en warm water en gebruik een zachte borstel om de mondstukken te reinigen. Plaats de spreiarmen terug nadat u deze grondig hebt afgespoeld.

Onderhonden van de vaatwasser

Doe het volgende na elke wascyclus:

Schakel de elektrische voeding van de vaatwasser bij de voedingsbronuit.
- Draai de watertoevoer zich en koppel de waterinlaatpijp los van de waterkraan.
- Laat het water UIT de inlaatpijp en waterkraan lopen (gebruik een bak om het water op te vangen).
- Sluit de waterinlaatpijp weeer op de waterkraan aan.
- Verwijder het filter onder in de vaatwasser en gebruik een spons om het water in het putje te verwijdersen.

Na elke wascyclus

• Draai de watertoevoer na elke wascyclus zich en LAST de deur op een kier staan zodat vocht en geur nicht in het apparaat achechterblijven.

Haal de stekker uit het stopcontact

• Haal voorafgaand aan reiniging of onderhoud.altijd de stekker uit het stopcontact.

Niet schoonmaken met oplosmiddelen of schurende middelen

• Gebruik geen oplosmiddelen of schurende reinigingsmiddelen om de buitenzijde en rubberen onderdelen van de vaatwasser te reinigen. Gebruik uitsluitend een doek en warm water met zeep. Om vlekken van de buitenzijde te verwijderen, gebruikt u een doek die met water en een Klein beetje azijn is bevochtigd of een reinigingsproduct dat special voor vaatwassers is bedoeld.

Wanner u de vaatwasser een langeijd Niet gaat gebruiken

• Het worden aanbevolen om de vaatwasser zonder lading aan te zetten en na afloop van de cyclus de stekkeruit het stopcontact te halen, de watertoevoer zich te draaien en de deur van het apparaat op een kier te zetten. Dit zorgt ervoor dat de deurafdichtingen longer meegaan en dat er zich geen geuren ontwikkelen binnen in het apparaat.

Het apparatus verplaatsen

• Als het apparaat moet worden verplaatst, dient u ervoor te zorgen dat deze in een verticale positie blijft. Het apparaat mag uitsluitend wonneer dit absolutnoodzakelijk is op dechterzijde worden geplaatst.

ONDERHOUD

De deur reinigen

• Reinig de rand van de deur, inclusief de rubberen afdichting, met een zachte, vochtige doek.
• Zorg ervoor dat er geen water in het vergrendelingsmechanisme van de deur of de elektrische onderdelenterechtkomt.
• Reinigingsproducten in sprayvorm en agressieve reinigingsmiddelen, zoals schuurmiddelen, mogen nicht worden gebrukt. Deze reinigingsproducten können de afwerking beschadigen.

Wat moet ik doe n als...

Als het apparaat Nietaar behoren werk, betekent dit Niet alttijd dat het defect is.Probeer het probleem eerst zelf op te loseen. Als u het probleem aan de hand van onderstaande aanbevelingen Niet kunt oplossen,kunt u once klantenservice bellen.

Opmerking!

Koppel het apparaat los van de stroomvoorziening voordat u een reparatie gaatuitvoeren. Haal bij voorkeur de stekkeruit het stopcontact.

Foutentabel

Problem Mogelijk oorzaken Oplossing

De vaatwasser werkt nicht.	Zekering is defect of de aardlekschakelaar is geactiveerd.	Vervang de zekering of schakel de aardlekschakelaartering. Verwijder andere apparaten die opdezelfde groep+zijn aangesloten.
	De voedingsbron is nicht ingeschakeld.	Zorg ervoor dat de vaatwasser aanstaat en de deur is gesloten. Zorg ervoor dat de stekker goed in het stopcontact zit.
	De waterdruk is te laag. Controller of de vaatwasser goed is aangesloten op de watertoevoer en dat de kraan open is gedraaid.
	De deur van de vaatwasser is nicht goed gesloten.	Zorg ervoor dat deur goed is gesloten.
De drainagepompGaat Niet UIT.	De vaatwasser stroomt over. Het system is zo ontworpen dat overstromingen automatisch worden gedetecteerd. In geval van een overstroming worden de circulatiepomp van het apparaat uitgeschakeld en de drainagepomp ingeschakeld.
Geluid. Sommige geluiden zijn normaal.		Het geluid van de draaiende pomp of wasgeluiden, het opengaan van het zeepbakje.
		Bestek rammelt in de bestekmand of iets kleins isuit de korf geallen.	Zorg ervoor dat alles op de juiste manier in de vaatwasser is geplaatst.
		De motor maakt een abnormaal geluid.	De pomp is geblokkeerd. Neem contact op met een installmenter.
		Een spreiumkomt gegen een voorwerp aan.	Pauzeer het programma en plaats de voorwerpen opnieuw zodate despreoiarmiet wordt geblokkeerd tijdens het draaien.

Problem Mogelijk oorzaken Oplossing

Vervuiling van de vaatwasser.	Wasmiddel van slechte kwaliteit.	Gebruik uitsluitend wasmiddel dat geschikt is voor de vaatwasser om verwuiling te voorkomen.
	Verstopte filters. Open de deur en reinig de filters. Voer een voorwascyclus UIT.
	Er is glansspoelmiddel gemorst.	Ruim gemorst glansspoelmiddel algijd direct op.
De vaat is Niet droog. Het bakje van het glansspoelmiddel is leeg.		Zorg ervoor dat het bakje van het glansspoelmiddel is bevuld.
		Onjuiste plaatsing. Ruim de vaatwasser in volgens de suggesties in de handleiding.
		De vaatwasser is te sneluitgeruimd.	Laad uw vaatwasser Niet direct na het einde van het programma UIT. Open de deur op een keur zodate stoom kan ontsnappen. Wacht totdat de temperatuur in de vaatwasser voldoende is gedaald. Ruim eerst de onderste kurz UIT.
		Onjuist programme. Een kort programme met een lage temperatuur kan tot slechtere wa- en droogresultaten leiden dan een longer programmamet een hogere temperatuur. Selecteer een ander wasprogramma.
Borden en platte voorwerpen zijn nicht schoon.	Onjuist programme. Selecteer een intensiever programme.
	Korvenহn Niet op de juiste manier bevuld.	Zorg ervoor dat het zeepbakje en de spreoiarmen Niet worden geblokkeerd door grobe borden/pannen.
Vlekken en kalkvorming op glazen en platte borden.	Extreem hard water.Temperatuur van instromend water is laag. De vaatwasser is te vol.Korvenহn Niet op de juiste manier bevuld. Oud of zichtg wasmiddel. Het bakje van het glansspoelmiddel is leeg. Onjuiste hoeveelheid wasmiddel.	Vlekken op glazen voorwerpen verwijderen: Verwijder alle metalen voorwerpen UIT de vaatwasser. Gebruik de voorgeschreiben hoeveelheid wasmiddel. Selecteer het langste programme. Laat de vaatwasser ongeveer 18 tot 22 minutes draaien. Daarna is de hoofdwascyclus bereikt. Open de deur voorzichtig en giet twee koppen witte azijn onder in de vaatwasser.Sluit de deur en LAST de vaatwasser het programme voltooien. Als de azijn Niet werk: Herhaal bovenstaande stappen, maar gebruik 60 ml citroenzuurkrystallen in plaat van witte azijn.

Problem Mogelijk oorzaken Oplossing

Doffe vlekken op glas. Combinatie van zich water en te veel wasmiddel.	Gebruik minder wasmiddel en kies het glasprogramma. Dit kutu gebruiken om glas te reinigen.
Gele of bruine kalkaanslag in het apparaat.	IJzerresten in het water kunnen vlekken in de vaatwasser veroorzaken.	Neem contact op met een fabrikant van waterontharders voor een special filter.
Witte kalkaanslag in het apparaat.	Hard water. Verhoog het zoutverbruik.
Vaatwasmiddel blijft in het zeepbakjechyter.	Het zeepbakje worden door de vaat geblokkeerd.	Laad de korven zodanig dat de vaat het zeepbakje Niet blokkeert. Reinig de bovenste spreierarm.
Stoom. Bij het openen van de deur. Dit is möglichk aan het einde van de cyclus.
Zwarte of grijze vlekken op de vaat.	Kookgerei van aluminium heeft vlekken op de vaat achtergelaten.	Aluminium kan vlekken geben.
Er blijft water onder de filters staan.	Dit is normaal. Eenkleine hoeveelheid water rondon de afvoerchyter in de vaatwasser zorgt ervoor dat de afdichting flexibel blijft.
De vaatwasser lekt. Glansspoelmiddelbakje te vol of het glansspoelmiddel lekt.		Voorkom dat u het glansspoelmiddelbakje te vol doet. Gemorst glansspoelmiddel kan leiden tot schuivmorming/overstroming. Veeg gemorst glansspoelmiddel op met een vochtige doeck.
		De vaatwasser staat nicht waterpas.	Pas de vaatwasser aan zodate deze waterpas staat.
Het lampje voor het snelle programma knippert snel.	Het duurt te lang om water de vaatwasser in te pompen.	Kraan is Niet geopend, of waterinvoer is beperkt of de waterdruk is te laag.
Het lampje voor het programme van 90 min en het lampje voor het snelle programma knipperen snel.	De vereiste temperatuur worden nicht bereikt.	Verwarmingselement is defect.
Het lampje voor het ECO-programma knippert snel.	Overstroming. Sommige onderdelen van de vaatwasser lekken.

Indien het apparaat te vol loopt of overmatig gaat lekken, draait u de kraan zich en neemt u contact op met de klantenservice. Als alle individatoren tegelijkertijd knipperen: schakel de vaatwasser onmiddelijkuit, draai de kraan zich en neem contact op met de klantenservice.

Productplaatje
Blad van vaatwasser voor huishoudelijk gebruik conform EU-richtlijn 1016/2010 en 1059/2010:
Fabrikant Pelgrim
Type/beschrijving GVW448ONY

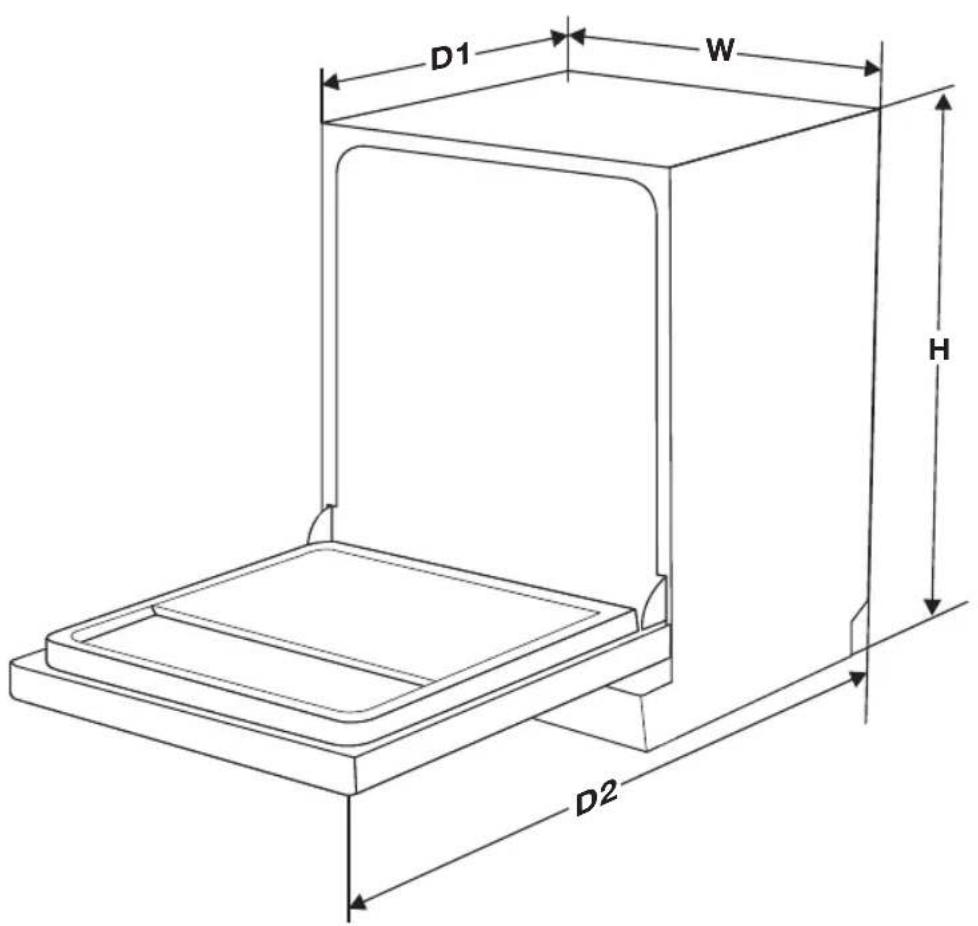

Hoogte (H) 815 mm
Breedte (B) 448 mm
Diepte (D1) 550 mm (met gesloten deur)
Diepte (D2) 1150 mm (met deur 90° geopend)
Standaardplaatsen 10
Energie-efficiëntieklasse [1] A++
Jaarliks energieverbruik [2] 211 KWh
Energieverbruik bij standardaard reinigingscyclus 0,74 KWh
Energieverbruik bij uitschakeling 0,45 W
Energieverbruik bij stand-by 0,49 W
Jaarliks waterverbruik [3] 2240 liter
Droogefficiëntieklasse [4] A
Standaard reinigungscyclus [5] ECO 45 °C
Programmaduur standardar reinigungscyclus 195 min
Geluidsniveau 44 dB(A) re 1 pW
Montage Inbouw
Energieverbruik 1760-2100 W
Nominale spanning/frequentie 220-240V/50 Hz
Waterdruk (stromingsdruk) 0,04-1,0 MPa = 0,4-10 bar

1. A + + + (hoogste efficiente) tot D (laagste efficiente)
2. op basis van 280 standard Reinigungscycli. Daadwerkelijk Jaarliks energieverbruik is afhankelijk van de daadwerkelijk gebruiks Frequentie.
3. op basis van 280 standard Reinigungscycli. Daadwerkelijk Jaarliks waterverbruik is afhankelijk van de daadwerklijke gebruiks Frequentie.
4. A (hoogste efficientre) tot G (laagste efficientre)
5. Dit programme is geschikt voor het reinigen van normalaal bevuild servies. Het is het meest efficiente programme wat betreft energia en waterverbruik voor het reinigen van servies.

Het apparaat voldoet aan de Europese normen en de richtlijnen die gelden op het moment van levering:

LVD 2004/95/EC
-EMC204/108/EC
-EUP2009/125/EC

Opmerking: De bovenstaande waarden zijn gemeten in overeenstemming met normen bij gespecifieerde gebruiksomstandigheden. De resultaten können sterk afwijken afhankelijk van de hoeveelheid vaat, waterhardheid, de hoeveelheid wasmiddel, enzovoort.

De handleiding is gebaseerd op normen en wetten van de Europese Unie.

Bovenste korf

Getal Voorwerp
1 Koppen
2 Schotels
3 Glazen
4 Kleine kom
5 Middelgrote kom
6 Grote kom
★	Bestekrek

Onderste kurz

Getal Voorwerp

7 Dessertkommen

8 Dinerborden

9 Soepborden

10 Ovalen schaal

11 Bestekmand

Bestekrek

Opmerking: plaats alleen Licht bestek op het rek. Het totale gewicht mag nicht meer+zijn dan 1,5 kg.

Bestekmand

De informatatie voor de vergelijkkingstest is conform EN 50242

Capaciteit: 10 couverts
- Stand van het bovenste korf; onderste stand
Programma: ECO
- Glanssspoelmiddelinstselling: 6
- Verzachterinstellung: H3

Getal	Voorwerp
1	Soepelpels
2	Vorken
3	Messen
4	Theelepels
5	Dessertlepels
6	Opscheplepels
7	Serveervorken
8	Juslepels

Afdanken

Afvoeren van de verpakking en het apparatus

Bij het vervaardigen van dit apparaat zijn duurzame materialen gebruikt. Aan het einde van de gebruiksduur dient dit apparaat op verantwoordelijkijke wijze te worden afgevoerd. De overheid kan u hierover informatie verschaffen.

De verpakking van dit apparaat kan worden gerecycled. Het volgende mag worden gezrukt:

• karton;
  polyethyleenfolie (PE);
  CFK-vrij polystyreen (PS-hardschuim).

De materialen dieren te worden afgevoerd op verantwoorde wijze, in lijn met overheidsvoorschriften.

Op het product staat het pictogram van een doorgekruiste afvalcontainer om erop te wijzen dat elektrische huishoudelijkke apparaten afzonderlijk dienen te worden afgevoerd. Dit betekent dat het apparaat aan het einde van de levensduur Niet bij het normale huishoudelijkke afval kan worden weggegooid. Het要去 worden afgeveen bij een speciaal gemeentelijk akvaldepot of bij een verkooppunt dat dit voor u doet.

Het scheiden van huishoudelijkke apparaten voorkomt potentieel negatieve gevolgen voor het milieu en de volksgezondheid die kuren voortvloeien uit onjuiste afvalverwerking. Dit zorgt ervoor dat de materialen waaruit het apparaat bestaat, kuren worden teruggewonnen en aanzienlijke besparingen op energia en grondstoffen kuren worden gerealiseerd.

Let op! Verpakkingsmaterial kan gevaarlijk zijn voor kinderen.

Verklaring van conformiteit

We verklaren hierbij dat unsere producten voldoen aan alle betreffende Europese richtlijnen, wetten en voorschriften.
