GEBRUIKSAANWIJZING Triflex HX1 Pro Infinity MIELE

Veiligheidsinstructies en waarschuwingen.... 148

Beschrijving van het apparaat.... 156

Een bijdrage aan de bescherming van het milieu 158

Verwijzing naar afbeeldingen 159

Plaatsen en aansluiten.... 159

Stofzuiger in elkaar zetten 159

Comfort-greep plaatsen 159

PowerUnit en zuigbuis verbinden 159

Accu plaatsen 160

Elektrische borstel aansluiten 160

Algemene aanwijzingen voor de accu.... 160

Accu opladen (zonder wandmontage) 160

Accu opladen (met wandmontage) 160

Wandmontage 161

Montageplaat bevestigen 161

Laadkabel in wandhouder bevestigen 161

Hulpstukhouder plaatsen (indien nodig) 161

Wandhouder plaatsen 161

Controlelampje laadniveau accu (tijdens het laden) 162

Controlelampje laadniveau accu (tijdens gebruik) 162

Gebruik van de accessoires 162

Elektrische borstel Multi Floor XXL 163

Handborstel Electro Compact 163

Extra accu en accu-laadstation 163

Gebruik 163

In- en uitschakelen 163

Zuigvermogen kiezen 164

Verlichting van het te reinigen oppervlak 164

Neerzetfunctie voor korte pauzes.... 164

Onderhoud 164

Stofreservoir legen 164

Fijnstofffilter reinigen 165

Voorfilter reinigen 165

Stofreservoir reinigen 166

Elektrische borstel/handborstel reinigen 166

Accu vervangen.... 167

Nuttige tips.... 168

Foutmeldingen 170

Onderhoud 171

Service.... 171

Contact bij storingen.... 171

Garantie.... 171

Bij te bestellen accessoires.... 171

Dit apparaat voldoet aan de geldende veiligheidsvoorschriften. Onjuist gebruik kan persoonlijk letsel of materiële schade tot gevolg hebben.

Lees de gebruiksaanwijzing voordat u het apparaat voor het eerst gebruikt. In de gebruiksaanwijzing vindt u be- langrijke instructies met betrekking tot de veiligheid, het gebruik en het onderhoud. Zo beschermt u zichzelf en vermijdt u schade aan het apparaat.

In overeenstemming met de norm IEC 60335-1 adviseert Miele u uitdrukkelijk om het hoofdstuk “Plaatsen en aan-sluiten” en de veiligheidsinstructies en waarschuwingen te lezen en op te volgen.

Wanneer de veiligheidsinstructies en waarschuwingen niet worden opgevolgd, kan Miele niet aansprakelijk worden gesteld voor schade die daarvan het gevolg is.

Bewaar de gebruiksaanwijzing zorgvuldig en geef deze door aan een eventuele volgende eigenaar.

Schakel het apparaat altijd uit na gebruik, voordat u accessoires verwisselt, voorafgaand aan onderhoud, reini-ging en reparatie. Gebruik daarvoor de Aan/Uit-schake-laar op de comfort-greep.

Verantwoord gebruik

Deze stofzuiger is uitsluitend bestemd voor particulier huishoudelijk gebruik (of daarmee vergelijkbaar). Deze stofzuiger is niet geschikt voor gebruik op bouwplaatsen.

▶ Het apparaat mag niet buiten worden gebruikt.

De stofzuiger is geschikt voor het dagelijks zuigen van tapijt, vaste vloerbedekking en robuuste harde vloeren.

Deze stofzuiger mag worden gebruikt tot een hoogte van 4000 m boven zeeniveau.

Gebruik de stofzuiger uitsluitend om droog vuil op te zui-gen. U mag de stofzuiger niet op mensen en dieren gebruiken. Gebruik voor andere doeleinden is niet toegestaan, evenmin het ombouwen en wijzigen.

▶ Dit apparaat mag alleen worden gebruikt door personen die in staat zijn het apparaat veilig te bedienen en die volledig op de hoogte zijn van de inhoud van de gebruiksaanwijzing!

De verpakking beschermt de stofzuiger tegen transport-schade. Wij raden u aan de verpakking te bewaren voor het geval u de stofzuiger een keer wilt vervoeren.

Kinderen

Houd kinderen onder 8 jaar op een afstand, tenzij u voortdurend toezicht houdt.

Kinderen vanaf 8 jaar mogen de stofzuiger alleen zonder toezicht gebruiken als ze weten hoe ze deze veilig moeten bedienen. De kinderen moeten zich bewust zijn van de gevaren van een foutieve bediening.

- Kinderen mogen het apparaat niet zonder toezicht reini-gen of onderhouden.

Houd kinderen in de gaten wanneer deze zich in de buurt van het apparaat bevinden. Laat kinderen nooit met het apparaat spelen.

▶ Verstikkingsgevaar! Kinderen kunnen zich tijdens het spelen in verpakkingsmateriaal wikkelen (bijvoorbeeld in folie) of het materiaal over hun hoofd trekken en stikken. Houd verpakkingsmaterialen bij kinderen vandaan.

▶ De stofzuiger werkt op 25,2 V.

Dit apparaat behoort tot veiligheidsklasse III.

De bescherming tegen een elektrische schok is gewaarborgd door aansluiting op extra lage veiligheidsspanning. In het apparaat worden geen spanningen gegenereerd die groter zijn. De stofzuiger wordt opgeladen met een oplader uit veiligheidsklasse II.

▶ Controleer het apparaat en alle accessoires voor gebruik op zichtbare beschadigingen. Neem een beschadigde stofzuiger niet in gebruik.

▶ Vergelijk de aansluitgegevens (netspanning en frequentie) op het typeplaatje van de oplader met de waarden van het elektriciteitsnet. Deze gegevens moeten beslist overeenstemmen. De oplader is zonder wijziging geschikt voor 50 Hz en 60 Hz.

De wandcontactdoos moet met ten minste 16 A of 10 A traag zijn beveiligd.

De elektrische borstel Multi Floor XXL en de handborstel Electro Compact van Miele (afhankelijk van het model) zijn motorisch aangedreven hulpstukken, speciaal voor deze Miele-stofzuiger. Om veiligheidsredenen is het niet toege-staan om de stofzuiger met een andere elektrische borstel/handborstel van Miele of van een andere fabrikant te ge-bruiken.

▶ Berg de stofzuiger op bij een omgevingstemperatuur van 0 °C tot 45 °C.

Als dit apparaat binnen de garantieperiode defect raakt, mag het alleen door Miele worden gerepareerd, anders vervalt de garantie.

▶ Reparaties mogen alleen door vakmensen worden uitgevoerd die door Miele zijn geautoriseerd. Ondeskundig uitgevoerde reparaties kunnen voor de gebruiker gevaar opleveren.

Alleen bij gebruik van originele Miele-onderdelen garandeert Miele dat aan de veiligheidseisen wordt voldaan. Defecte onderdelen mogen alleen door originele Miele-onderdelen worden vervangen.

Reiniging

Dompel de stofzuiger en de accessoires nooit in water.

In de elektrische borstel/handborstel (afhankelijk van het model), de PowerUnit, de zuigbuis en de comfort-greep zitten elektrische kabels. De stekkerverbindingen mogen niet met water in aanraking komen. Vochtig reinigen van deze onderdelen is daarom niet toegestaan.

▶ Reinig de stofzuiger en de accessoires alleen droog of met een iets vochtige doek. Uitzondering:

- Stofreservoir: leeg het stofreservoir en verwijder het voorfilter. Reinig het reservoir alleen met water en mild afwasmiddel. Maak het stofreservoir vervolgens goed droog. Plaats het voorfilter terug.

Veilig gebruik

Gebruik de stofzuiger niet zonder stofreservoir, voorfilter, fijnstofffilter en motorfilter.

Zuig nooit brandende of gloeiende voorwerpen op (zoals sigarettenpeuken, as en kolen).

Zuig nooit vloeistoffen of vochtig vuil op. Laat met water of sop gereinigde oppervlakken eerst helemaal opdrogen, voordat u gaat zuigen.

Zuig geen toner-resten op. Toner van bijvoorbeeld printers of kopieerapparaten kan elektriciteit geleiden.

Zuig nooit licht ontvlambare of explosieve stoffen of gas-sen op in verband met explosiegevaar. Zuig ook nooit in een ruimte waar dergelijke stoffen opgeslagen liggen.

Raak de draaiende borstelas van de elektrische borstel/handborstel (afhankelijk van het model) niet aan.

Zuig met de elektrische borstel/handborstel (afhankelijk van het model) niet dicht bij uw hoofd.

Houd het zuiggedeelte niet te dicht bij het hoofd als u de stofzuiger gebruikt.

Accessoires

Gebruik uitsluitend accessoires met het "ORIGINAL Miele"-logo op de verpakking. Alleen daarvan kan Miele de veiligheid waarborgen.

Veiligheidsinstructies en waarschuwingen voor accu AP01, oplader LG01, laadstation LS03 (afhankelijk van het model)

Kinderen

▶ Personen (inclusief kinderen) die op grond van hun fysieke of psychische gesteldheid, hun onervarenheid of gebrek aan kennis niet in staat zijn om de oplader LG01/het laadstation LS03 veilig te bedienen, mogen deze stofzuiger alleen gebruiken als ze onder toezicht staan van of worden geinstrueerd door een verantwoordelijk persoon.

De accu AP01 mag niet in handen van kinderen vallen.

Houd kinderen op afstand van de oplader LG01 en het laadstation LS03, tenzij u voortdurend toezicht houdt.

De accu AP01, de oplader LG01 en het laadstation LS03 moeten voor deze Miele-stofzuiger HS19 worden gebruikt. Om veiligheidsredenen is het niet toegestaan om deze stofzuiger met een accu, oplader of laadstation van een andere fabrikant te gebruiken.

Gebruik voor het laden van de accu AP01 alleen de meegeleverde oplader LG01/xx of het meegeleverde laadstation LS03/xx.

xx staat voor 01, 02, 03 of 04 en geeft de landspecifieke variant aan van uw oplader LG01 en uw laadstation LS03:

XX
01 AT, BE, BG, CH, CL, CZ, DE, DK, EE, ES, FI, FR, GR, HR, HU, IN, IT, KR, KZ, LT, LU, LV, NL, NO, PL, PT, RO, RS, RU, SE, SI, SK, TR, UA, ZA
02 AE, GB, HK, IE, MY, SG
03 CA, JP, MX, US
04 AU, CN, NZ

Als u een netstekkeradapter gebruikt, moet deze zijn goedgekeurd voor continu gebruik.

Deze stofzuiger kan alleen betrouwbaar en veilig worden gebruikt als de oplader LG01/laadstation LS03 op het openbare elektriciteitsnet is aangesloten.

▶ Laad de stofzuiger op bij een omgevingstemperatuur van 0 °C tot 45 °C.

U mag de accu AP01 beslist niet meer gebruiken als u merkt dat deze vreemd ruikt, als er vocht uit komt, als de accu erg heet wordt, verkleurt of vervormd raakt. De accu AP01 moet direct worden afgevoerd (zie veiligheidsinstructie “Afvoer van accu AP01” aan het eind van dit hoofdstuk en het hoofdstuk “Een bijdrage aan de bescherming van het milieu”, paragraaf “Teruggeven van gebruikte batterijen en accu's”).

Er kan vloeistof uit accu's lopen. Zorg dat uw ogen en huid niet met deze bijtende vloeistof in aanraking komen. Gebeurt dat wel, spoel dan goed met water en raadpleeg een arts.
▶ Neem contact op met Miele, voordat u de accu AP01 verstuurt.

Veilig gebruik

Laat de accu AP01 niet vallen en gooi er niet mee. Een beschadigde accu AP01 mag om veiligheidsredenen niet meer worden gebruikt.
▶ Vermijd contact van de accu AP01 met open vuur of andere warmtebronnen. Verwarm de accu AP01 niet. Stel deze niet bloot aan direct zonlicht.
Haal de accu AP01 niet uit elkaar.
▶ Voorkom kortsluiting bij de accu AP01 door de contacten onbedoeld of opzettelijk te overbruggen.
Houd de accu AP01 uit de buurt van vloeistoffen.
▶ Afvoer van de accu AP01: haal de accu AP01 uit de stofzuiger. Isoleer metalen contacten door deze met plakband af te plakken om kortsluiting te voorkomen. Lever de accu AP01 in bij het daarvoor bestemde gemeentelijke in-zamelpunt. Doe de accu AP01 niet bij het gewone huisvuil.

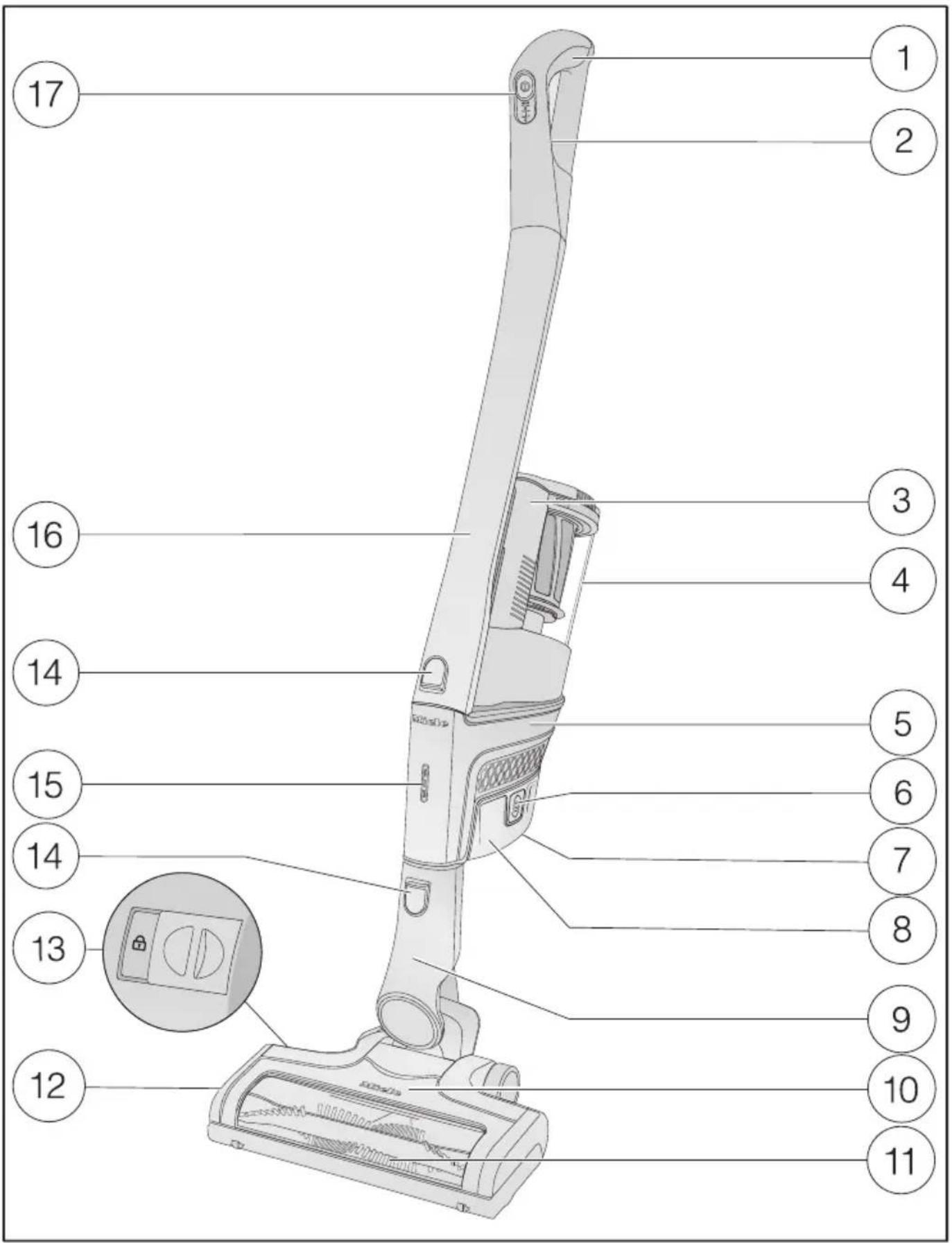

nl - Beschrijving van het apparaat

① Comfort-greep
② Ontgrendelingsknop voor de comfort-greep (op de achterkant)
③ Greep stofreservoir
④ Stofreservoir met voorfilter, fijnstofffilter en motorfilter
⑤ PowerUnit met aansluiting voor de accu en aansluitstuk voor comfort-greep, zuigbuis, elektrische borstel en stofreservoir
⑥ Ontgrendelingsknoppen voor de accu (aan beide kanten van de accu)
⑦ Laadbus (op de onderkant van de accu)
⑧ Li-ion-accu AP01
⑨ Aansluitstuk
⑩ Elektrische borstel Multi Floor XXI (afhankelijk van het model met BrillantLightverlichting)
⑪ Uitneembare borstelas
⑫ Klepje
⑬ Ontgrendeling voor het verwijderen van de borstelas
⑭ Ontgrendelingsknoppen
⑮ Controlelampje laadniveau accu
⑯ Zuigbuis
⑰ Aan/Uit-schakelaar met schakelaar zuigvermogen

Het verpakkingsmateriaal

De verpakking beschermt het apparaat tegen transportschade. Het verpak- kingsmateriaal is uitgekozen met het oog op een zo gering mogelijke belasting van het milieu en de mogelijkheden voor recycling.

Door hergebruik van verpakkingsmateriaal wordt er op grondstoffen bespaard en wordt er minder afval geproduceerd. Uw vakhandelaar neemt de verpakking in het algemeen terug.

Afvoer van het oude apparaat

Verwijder het fijnstofffilter voordat u de stofzuiger afvoert en doe het fijnstofffilter bij het gewone huisvuil.

Elektrische en elektronische apparaten bevatten meestal waardevolle materialen. Ze bevatten ook stoffen, mengsels en onderdelen die nodig zijn geweest om de apparaten goed en veilig te laten functioneren. Wanneer u uw oude apparaat bij het gewone huisvuil doet of er niet goed mee omgaat, kunnen deze stoffen schadelijk zijn voor de gezondheid en het milieu. Doe uw stofzuiger daarom nooit bij het gewone huisvuil.

Lever het apparaat in bij een gemeentelijk inzameldepot voor elektrische en elektronische apparatuur, bij uw vakhandelaar of bij Miele. De stofzuiger moet totdat deze wordt afgevoerd buiten het bereik van kinderen worden opgeslagen.

Retournering van oude batterijen en oude accu's

Elektrische en elektronische apparaten bevatten vaak batterijen en accu's, die ook na gebruik niet met het huisvuil mogen worden afgevoerd. U bent wettelijk verplicht om niet compleet ingebouwde oude batterijen en oude accu's te verwijderen en naar een geschikte in-zamellocatie (bijv. vakhandel) te brengen, waar u deze gratis kunt inleveren. Batterijen en accu's bevatten mogelijk stoffen die gevaarlijk kunnen zijn voor de menselijke gezondheid en voor het milieu.

De aanduiding op de batterij of de accu geeft meer informatie. De doorge-streepte afvalbak betekent dat u de bat- terijen en accu's in geen geval met het huisvuil mag afvoeren. Als de doorge-streepte afvalbak met één of meerdere van de aangegeven chemische symbo- len is gekenmerkt, bevatten deze lood (Pb), cadmium (Cd) en/of kwikzilver (Hg).

Oude batterijen en oude accu's bevatten belangrijke grondstoffen en kunnen opnieuw worden gebruikt. De gescheiden inzameling van oude batterijen en oude accu's vereenvoudigt de verwerking en de recycling.

Verwijzing naar afbeeldingen

De afbeeldingen waarnaar met nummers wordt verwezen, vindt u op de uitklappagina's achter in deze gebruiksaanwijzing.

Plaatsen en aansluiten

Stofzuiger in elkaar zetten (afb. 01 + 02)

U heeft 2 mogelijkheden om de stofzuiger geheel in elkaar te zetten.

■ Plaats de zuigbuis boven of onder de PowerUnit.

Voordelen van de PowerUnit onder aan de stofzuiger:

- mogelijkheid om de stofzuiger veilig neer te zetten (zie het hoofdstuk "Gebruik", paragraaf "Gebruik onderbreken") - ergonomie (ontlasting van de pols) - comfortabel reinigen van grote oppervlakken

Voordelen van de PowerUnit boven aan de stofzuiger:

- comfortabele reiniging onder platte meubels - mogelijkheid om de PowerUnit snel te verwijderen

PowerUnit Solo

Om snel en doelgericht kruimels of plui- zen op te zuigen, kan de PowerUnit zonder zuigbuis en elektrische borstel worden gebruikt.

Tip: Deze opbouw is heel geschikt voor het gebruik van de driedelige accessoire (zie het hoofdstuk "Gebruik van de meegeleverde accessoires").

Comfort-greep plaatsen (afb. 03 + 04)

Afhankelijk van de gekozen opbouw van uw stofzuiger kunt u de comfort-greep op de zuigbuis of op de PowerUnit plaatsen.

■ Plaats de comfort-greep van bovenaf op het aansluitstuk van de zuigbuis totdat de comfort-greep duidelijk vastklikt (linkergedeelte afbeelding).
■ Leid de comfort-greep langs de geleiding op de greep van het stofreservoir van bovenaf op het aansluitstuk van de PowerUnit totdat de comfort-greep duidelijk vastklikt (rechterge-deelte afbeelding).
■ Schakel de stofzuiger met de Aan/Uit-schakelaar op de voorkant van de comfort-greep uit als u de onderdelen uit elkaar wilt halen.
■ Druk op de ontgrendelingsknop en haal de comfort-greep er naar boven toe af.

PowerUnit en zuigbuis verbinden (afb. 05 + 06)

Afhankelijk van de gekozen opbouw van uw stofzuiger bevindt de zuigbuis zich boven of onder de PowerUnit.

■ Leid de zuigbuis langs de geleiding op de greep van het stofreservoir van bovenaf op het aansluitstuk van de PowerUnit totdat de zuigbuis duidelijk vastklikt (linkergedeelte afbeelding).
■ Steek het aansluitstuk van de PowerUnit van bovenaf in de zuigbuis totdat het aansluitstuk duidelijk vastklikt (rechtergedeelte afbeelding).
■ Om de delen weer uit elkaar te halen, drukt u op de ontgrendelingsknop.

Accu plaatsen (afb. 07, 08 + 09)

■ Verwijder de sticker van de accu.
■ Schuif de accu langs de geleidingen in de PowerUnit totdat de accu duidelijk vastklikt.
■ Druk op de beide ontgrendelings-knoppen aan de zijkant van de accu als u de onderdelen uit elkaar wilt halen en haal de accu eruit.

Elektrische borstel aansluiten (afb. 10)

Afhankelijk van de gekozen opbouw van uw stofzuiger steekt u het aansluitstuk van de PowerUnit of het aansluitstuk van de zuigbuis in de elektrische borstel.

■ Steek het aansluitstuk correct van bovenaf in de elektrische borstel. Het aansluitstuk moet duidelijk vastklikken.
■ Druk op de ontgrendelingsknop op de elektrische borstel om de onderdelen weer uit elkaar te halen. Trek het aansluitstuk uit de elektrische borstel (afb. 06).

Algemene aanwijzingen voor de accu

De accu is bij aflevering niet volledig opgeladen. Laad de accu vóór het eerste gebruik volledig op. Plan daarvoor ca. 4 uur in.

Om het maximale vermogen van de accu te activeren, moet het opladen de eerste keer in de PowerUnit worden gedaan.

Als de accu vol is, wordt het controle-lampje van het laadniveau van de accu na 10 minuten uitgeschakeld om energie te besparen.

U kunt maximaal 14 minuten zuigen als u de complete stofzuiger gebruikt en de hoogste stand kiest.

Als u echter de PowerUnit Solo gebruikt en de laagste stand kiest, kunt u maximaal 60 minuten zuigen.

Accu opladen (zonder wandmontage) (afb. 11)

U kunt de stofzuiger staand opbergen en de accu direct opladen.

■ Steek de PowerUnit in de elektrische borstel om ervoor te zorgen dat de stofzuiger goed blijft staan.
■ Draai de stofzuiger naar voren totdat het aansluitstuk van de elektrische borstel duidelijk vastklikt.
■ Steek de laadstekker van de bijgevoegde laadkabel in de laadbus op de onderkant van de accu.
■ Steek de oplader in een stopcontact.

Het laden begint.

Lees verder in de paragraaf "Controle-lampje laadniveau accu".

Accu opladen (met wandmontage) (afb. 12 + 13)

U heeft 2 mogelijkheden om de stofzui- ger in de meegeleverde wandhouder op te bergen en op te laden.

Voor wandmontage heeft u een geschikte plek nodig in de buurt van een vrij stopcontact.

Wandmontage (afb. 14 + 15)

Op de achterkant van de meegeleverde wandhouder is een montageplaat met een zakje schroeven aangebracht.

Voor de wandmontage moet u de montageplaat op de wand van de gewenste plek bevestigen.

■ Verwijder het zakje schroeven.
■ Druk op de ontgrendelingsknop op de onderkant van de wandhouder.
■ Verwijder de montageplaat naar onderen toe van de wandhouder.

Montageplaat bevestigen (afb. 16 + 17)

Om de montageplaat op de wand te bevestigen, zijn er 2 pluggen en 2 TORX-schroeven T20 bijgevoegd.

Verder heeft u een accuschroevendraaier of een boormachine nodig (diameter boortje 6 mm).

Afhankelijk van de gekozen opbouw van uw stofzuiger kiest u een afstand van 45 cm of 98 cm van de onderste rand van de montageplaat tot aan de vloer.

Zorg ervoor dat u geen kabels be- schadigt die zich in de wand bevin- den.

■ Bevestig de montageplaat op de wand.

Laadkabel in wandhouder bevestigen (afb. 18, 19 + 20)

Aan de onderkant van de wandhouder zit een kabelvak.

■ Druk op de beide ontgrendelings-knoppen op de onderkant van de wandhouder en verwijder het klepje van het kabelvak.
■ Steek de laadstekker van de bijgevoegde laadkabel van bovenaf in de opening.
■ Plaats de laadkabel in de kabelgeleiding.
■ Plaats het klepje terug en vergrendel het kabelvak.

Hulpstukhouder plaatsen (indien nodig) (afb. 21)

Om de driedelige accessoire op te bergen, is er een hulpstukhouder bijgevoegd (zie het hoofdstuk "Gebruik van de meegeleverde accessoires").

■ Steek de hulpstukhouder tot de aan-slag op de wandhouder.

Wandhouder plaatsen (afb. 22 + 23)

■ Zet de wandhouder van bovenaf op de montageplaat totdat de wandhouder duidelijk vastklikt.
■ Steek de PowerUnit van de in elkaar gezette stofzuiger met de accu van bovenaf in de wandhouder.
■ Steek de oplader in het stopcontact. Het laden begint.

Controlelampje laadniveau accu (tijdens het laden) (afb. 24)

Het laadniveau van de accu wordt op de PowerUnit weergegeven.

Oplaadcapaciteit Controlelampje

Ca. 0–34% knippert onderaan langzaam

Ca. 35–69% brandt onderaan, knippert in het midden langzaam

Ca. 70–90% brandt onderaan en in het midden, knippert boven- aan langzaam

Ca. 91–100% brandt onderaan, in het midden en bovenaan

Als de accu vol is, wordt het controle-lampje van het laadniveau van de accu na 10 minuten uitgeschakeld om energie te besparen.

U kunt het laadniveau dan op elk gewenst moment gedurende 4 seconden laten weergeven door de Aan/Uit-schakelaar op de comfort-greep te gebruiken.

Als de accu lange tijd niet is gebruikt en leeg is, gaat de accu in de veiligheidsmodus. Het controlelampje van het laadniveau van de accu reageert dan bij het laden in de PowerUnit pas na ca. 30–60 minuten.

Controlelampje laadniveau accu (tijdens gebruik) (afb. 24)

Het laadniveau van de accu wordt op de PowerUnit weergegeven.

Oplaadcapaciteit Controlelampje

Ca. 100–70% brandt bovenaan, in het midden en onderaan

Ca. 69–35% brandt in het mid- den en onderaan

Ca. 34–11% brandt onderaan

Ca. 10–0% knippert onderaan langzaam

Gebruik van de accessoires (afb. 25)

① Meubelzuigmond

Hulpstuk voor het zuigen van ge- stoffeerde meubels, matrassen en kussens.

② Kierenzuiger

Hulpstuk voor het zuigen van na- den, kieren en hoeken.

③ Reliëfborstel

Hulpstuk voor het zuigen van sierlijsten, houtsnijwerk of kwetsbare voorwerpen.

De borstel kan in elke gewenste stand worden gedraaid.

④ Hulpstukhouder

Voor het opbergen van het driedelige accessoire.

Symbolen op de houder geven aan waar u de hulpstukken kunt plaatsen. U kunt de hulpstukhouder op de wand-

houder plaatsen (zie het hoofdstuk "Plaatsen en aansluiten", paragraaf "Hulpstukhouder plaatsen").

Elektrische borstel Multi Floor XXL (afb. 26)

Houd u in de eerste plaats aan de reinigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking.

De elektrische borstel is geschikt voor het dagelijks zuigen van tapijt, vaste vloerbedekking en robuuste harde vloeren.

Tip: Als u trappen met vloerbedekking comfortabel wilt zuigen, laat u de zuig-buis weg.

Het Miele-assortiment biedt geschikte hulpstukken voor veel speciale toe-passingen (zie het hoofdstuk “Bij te bestellen accessoires”).

Handborstel Electro Compact (afb. 27)

(afhankelijk van het model)

Houd u in de eerste plaats aan de reinigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking.

De handborstel is heel geschikt voor het intensief reinigen van gestoffeerde meubels en autostoelen.

Tip: Als u gestoffeerde meubels of autostoelen comfortabel wilt zuigen, laat u de zuigbuis weg.

Extra accu en accu- laadstation (afb. 28)

(afhankelijk van het model)

Door een extra accu te gebruiken, kunt u de gebruiksduur van de stofzuiger verdubbelen.

Lees voordat u de accu voor het eerst oplaadt absoluut het hoofdstuk "Plaatsen en aansluiten", paragraaf "Algeme- ne aanwijzingen voor de accu".

■ Plaats de accu vanaf de tweede keer dat u deze oplaadt in het accu-laadstation totdat de accu duidelijk vastklikt.
■ Steek de stekker in een stopcontact.

Het laden begint. Het controlelampje van het laadniveau van de accu knippert links.

Uitleg over de indicatie van het laadni-veau van de accu vindt u in het hoofd-stuk "Plaatsen en aansluiten", paragraaf "Controlelampje laadniveau accu".

Als u de lege accu direct na gebruik in het accu-laadstation oplaadt, begint het laden pas als de accu is afgekoeld.

Het afkoelen kan wel 60 minuten du- ren. Gedurende deze tijd reageert het controlelampje van het laadniveau van de accu op het laadstation niet.

Gebruik

In- en uitschakelen (afb. 29)

■ Trek de laadstekker uit de laadbus van de accu als u de accu direct heeft opgeladen.
■ Haal de stofzuiger uit de wandhouder als u de accu daarin heeft opgeladen.
■ Gebruik de Aan/Uit-schakelaar op de comfort-greep ①.

Zuigvermogen kiezen

U kunt het zuigvermogen van de stofzuiger aan de situatie aanpassen. Als u het zuigvermogen verlaagt, kunt u de elektrische borstel gemakkelijker heen en weer bewegen.

U kunt op de comfort-greep 3 standen kiezen:

1 laagste stand voor lichte vervuiling

2 middelste stand voor normale vervuiling

Max. hoogste stand voor sterke vervuiling

In de middelste en hoogste stand is een vloerherkenning geactiveerd.

Afhankelijk van de ondergrond wordt het verbruik van de elektrische borstel optimaal ingesteld. Hierdoor kan het geluid tijdens het gebruik veranderen.

Verlichting van het te reinigen oppervlak

(afhankelijk van het model)

De elektrische borstel van uw stofzuiger heeft BrillantLight om het te reinigen oppervlak te verlichten.

Neerzetfunctie voor korte pauzes

(mag om veiligheidsredenen alleen worden gebruikt als de PowerUnit onder aan de stofzuiger is geplaatst)

Als u aan het zuigen bent en de PowerUnit is onderaan de stofzuiger geplaatst, kunt u het zuigen gemakkelijk onderbreken.

■ Draai de stofzuiger naar voren totdat het aansluitstuk van de elektrische borstel duidelijk vastklikt.

De stofzuiger staat veilig, de elektrische borstel wordt uitgeschakeld en de accu wordt gespaard.

Als u het aansluitstuk van de elektrische borstel weer ontgrendelt, wordt de elektrische borstel weer ingeschakeld.

Onderhoud

⚠️ Kans op letsel door roterende borstelas.

U kunt verwondingen oplopen door de roterende borstelas.

Schakel de stofzuiger voor elk onderhoud uit. Gebruik daarvoor de Aan/Uit-schakelaar op de comfort-greep.

Nieuwe onderdelen zijn verkrijgbaar bij de Miele-vakhandelaar of rechtstreeks bij Miele.

Maak het stofreservoir uiterlijk leeg als het stof de markering max op het reservoir bereikt.

■ Draai het deksel van het stofreservoir in de richting van de pijl tot aan de eerste aanslag.
■ Trek het stofreservoir naar boven en verwijder het.

U kunt de inhoud van het reservoir bij het huisvuil doen als u alleen normaal huisstof heeft opgezogen.

■ Houd het stofreservoir vlak boven de afvalemmer zodat er geen stof opwervelt.

■ Draai het deksel van het stofreservoir in de richting van de pijl tot aan de volgende aanslag.

Het klepje onder aan het stofreservoir gaat open en het stof valt eruit.

■ Draai het deksel van het stofreservoir terug in de uitgangspositie.
■ Sluit de klep onder aan het stofreservoir totdat deze duidelijk vastklikt.
■ Leid de greep van het stofreservoir van bovenaf langs de geleiding op het aansluitstuk van de PowerUnit totdat het stofreservoir duidelijk vast-klikt.

Fijnstofffilter reinigen (afb. 35)

In het stofreservoir bevindt zich het fijnstofffilter.

Reinig het fijnstofffilter minstens één keer per maand.

■ Verwijder het stofreservoir.
■ Haal het fijnstofffilter er naar boven toe uit.

Schade door fouten bij het reini-

Het fijnstofffilter kan beschadigd ra- ken en daardoor niet meer goed wer- ken.

Reinig het fijnstofffilter niet aan de binnenkant. Gebruik voor de reini- ging geen scherpe of spitse voor- werpen. Borstel het fijnstofffilter niet af.

■ Houd het fijnstofffilter boven een af- valemmer.
■ Klop het fijnstofffilter via de rubberen onderrand voorzichtig uit.

■ Draai het fijnstofffilter daarbij iets, zo- dat het vuil uit alle ruimtes kan wor- den verwijderd.
■ Plaats het schone fijnstofffilter correct terug in het stofreservoir.
■ Plaats het stofreservoir weer op het aansluitstuk van de PowerUnit.

Voorfilter reinigen (afb. 36–39)

In het stofreservoir bevindt zich het voorfilter.

Reinig het voorfilter indien nodig.

■ Verwijder het stofreservoir.
■ Verwijder het fijnstofffilter (afb. 35).
■ Leeg het stofreservoir boven een af- valemmer en haal het voorfilter er naar boven toe uit.
■ Ontgrendel het motorfilter linksom en haal het motorfilter er naar boven toe uit.

Schade door fouten bij het reini-

Het voorfilter kan beschadigd raken en daardoor niet meer goed werken. Gebruik voor de reiniging geen scherpe of spitse voorwerpen.

■ Klop het voorfilter voorzichtig uit boven een afvalemmer.

Tip: Gebruik een fijne reinigingsborstel of iets dergelijks om het voorfilter ook grondig aan de binnenkant te reinigen. U hoeft het motorfilter niet te reinigen. U kunt het eruit halen, zodat u beter bij de binnenkant van het voorfilter kunt kommen.

■ Plaats het motorfilter na het reinigen van het voorfilter correct en goed vast terug in het voorfilter.
■ Vergrendel het motorfilter rechtsom tot aan de aanslag.
■ Plaats het voorfilter weer in het stofreservoir.
■ Breng de invoerhulpstukken van beide onderdelen naar elkaar toe en draai het deksel van het stofreservoir terug in de uitgangspositie.
■ Sluit de klep onder aan het stofreservoir totdat deze duidelijk vastklikt.
■ Plaats het fijnstofffilter terug.
■ Plaats het stofreservoir weer op het aansluitstuk van de PowerUnit.

Stofreservoir reinigen

Reinig het stofreservoir indien nodig.

■ Verwijder het stofreservoir.
■ Leeg het stofreservoir boven een af- valemmer en haal het voorfilter er naar boven toe uit (afb. 36).
■ Reinig het reservoir met water en mild afwasmiddel.
■ Maak het stofreservoir vervolgens goed droog.
■ Plaats het voorfilter weer in het stofreservoir.
■ Plaats het stofreservoir weer op het aansluitstuk van de PowerUnit (afb. 38 + 39).

Elektrische borstel/handborstel reinigen (afb. 06)

(handborstel afhankelijk van het model)

■ Neem de elektrische borstel/handborstel van het aansluitstuk van de stofzuiger.

Draden en haren verwijderen (afb. 40)

■ Leg de elektrische borstel/handborstel met de onderkant naar boven op een glad en schoon oppervlak.
Draadjes, haren en dergelijke die zich om de borstelas hebben gewikkeld, kunt u met een schaar doorknippen. De borstelas heeft een speciale groef waarlangs u kunt knippen.

De afgeknipte draadjes en haren kunt u daarna met de stofzuiger opzuigen.

Borstelas verwijderen (afb. 41)

(niet mogelijk bij de handborstel)

U kunt de borstelas uit de elektrische borstel halen om hardnekkige verontreinigingen te verwijderen en ook de binnenkant van de elektrische borstel te reinigen.

■ Ontgrendel het klepje aan de zijkant van de elektrische borstel zodat u het symbool Ⓤ ziet.

■ Klap het klepje tot de aanslag omhoog.

■ Verwijder de borstelas.

■ Reinig de borstelas en verwijder alle vastzittende verontreinigingen uit de binnenkant van de elektrische borstel.

■ Ga in omgekeerde volgorde te werk om de elektrische borstel weer in elkaar te zetten.

Accu vervangen

Zorg ervoor dat u een originele Miele-li-ion-accu AP01 in huis heeft (aanduiding: HX LA).

Neem de aanwijzingen in acht voor de omgang met en afvoer van de accu. Zie hiervoor de hoofdstukken "Veiligheidsinstructies en waarschuwingen", "Een bijdrage aan de bescherming van het milieu" en "Plaatsen en aansluiten" (paragraaf "Algemene aanwijzingen voor de accu").

Nuttige tips

De meeste storingen en problemen die bij dagelijks gebruik kunnen optreden, kunt u zelf verhelpen. U bespaart daarmee niet alleen tijd, maar ook kosten, omdat u Miele niet hoeft in te schakelen.

De volgende tabellen helpen u de oorzaken van een probleem te achterhalen en het probleem te verhelpen.

Kans op letsel door roterende borstelas.

U kunt verwondingen oplopen door de roterende borstelas.

Schakel de stofzuiger altijd uit, voordat u een probleem probeert op te lossen.

Gebruik daarvoor de Aan/Uit-schakelaar op de comfort-greep.

Probleem Oorzaak en oplossing
De capaciteit is onvol-doende.	Het stofreservoir is vol.■ Leeg en reinig het stofreservoir.
	De elektrische borstel is vuil/verstopt.■ Reinig de borstelas en de binnenkant van de elek-trische borstel (zie het hoofdstuk “Onderhoud”, paragraaf “Elektrische borstel reinigen”).
De capaciteit wordt minder.	Het fijnstofffilter is verontreinigd.■ Reinig het fijnstofffilter (zie het hoofdstuk “Onder-houd”, paragraaf “Fijnstofffilter reinigen”).
	Het voorfilter is verontreinigd.■ Reinig het voorfilter (zie het hoofdstuk “Onder-houd”, paragraaf “Voorfilter reinigen”).
De elektrische borstel wordt automatisch uit-geschakeld.	De elektrische borstel is overbelast, bijvoorbeeld op een hoogpolig tapijt.■ Schakel de stofzuiger uit en schakel de stofzuiger weer in met een lager zuigvermogen. Gebruik daarvoor de Aan/Uit-schakelaar op de comfort-greep.
Het geluid verandert tij-dens het zuigen.	In de middelste en hoogste stand is een vloerherken-ning geactiveerd. Afhankelijk van de ondergrond wordt het verbruik van de elektrische borstel automa-tisch optimaal ingesteld.■ Het geluid hoort bij het normale functioneren van de stofzuiger.
De stofzuiger doet het niet na het inschakelen.	Er is geen accu geplaatst of de accu is niet juist ge- plaatst.■ Plaats de accu of controleer of de accu goed is geplaatst (zie het hoofdstuk “Plaatsen en aanslui- ten”, paragraaf “Accu plaatsen”).
	De accu is niet voldoende opgeladen.■ Laad de accu precies zo op als in deze gebruiksaanwijzing is beschreven (zie het hoofdstuk “Plaat- sen en aansluiten”, paragraaf “Accu opladen”).
	Er is geen originele Miele-accu geplaatst.■ Plaats een originele Miele-Li-ion-accu AP01 (aan- duiding: HX LA).
	De laadstekker zit er nog in.■ Trek de laadstekker uit de laadbus van de accu.

Foutmeldingen

Kans op letsel door roterende borstelas.

U kunt verwondingen oplopen door de roterende borstelas.

Schakel de stofzuiger altijd uit, voordat u een probleem probeert op te lossen.

Gebruik daarvoor de Aan/Uit-schakelaar op de comfort-greep.

Foutmeldingen worden weergegeven doordat het controlelampje van het laadni-veau van de accu op de PowerUnit snel knippert.

Probleem Oorzaak en oplossing
Het onderste controle-lampje knippert snel	Interne systeemfout■ Haal de accu eruit, wacht 10 seconden, plaats de accu terug en laad deze op.
Het onderste en middel-ste controlelampje knipperen snel	Storing “Oververhitting accu”■ Wacht ca. 30 minuten voordat u de stofzuiger weer inschakelt.
Het middelste en bo-venste controlelampje knipperen snel	Storing “Accu niet herkend”■ Plaats een originele Miele-li-ion-accu AP01 (aan-duiding: HX LA).
Het bovenste controle-lampje knippert snel	Storing “Comfort-greep niet herkend”■ Haal de comfort-greep eraf en zet deze weer terug (zie het hoofdstuk “Plaatsen en aansluiten”, paragraaf “Comfort-greep plaatsen”).■ Haal de accu eruit, wacht 10 seconden en plaats de accu terug.

Onderhoud

⚠️ Kans op letsel door roterende borstelas.

U kunt verwondingen oplopen door de roterende borstelas.

Schakel de stofzuiger voor elke reini- ging uit. Gebruik daarvoor de Aan/ Uit-schakelaar op de comfort-greep.

Buitenkant en accessoires

⚠️ Gevaar voor elektrische schok door netspanning.

Als er vocht op de oplader komt, kunt u een elektrische schok krijgen. Dompel de oplader nooit onder in water.

Neem de speciale reinigingstips voor het stofreservoir in het hoofdstuk "Onderhoud" in acht.

De buitenkant van de stofzuiger en de kunststof accessoires kunt u reinigen met een normaal reinigingsmiddel voor kunststof.

⚠️ Schade als gevolg van ongeschikte reinigingsmiddelen.

Alle oppervlakken zijn krasgevoelig. Alle oppervlakken kunnen verkleuren of aangetast worden als ze met verkeerde reinigingsmiddelen in aanraking komen.

Gebruik geen schuurmiddelen en geen glas- of allesreinigers. Gebruik ook geen oliehoudende onderhoudsmiddelen.

Service

Contact bij storingen

Voor storingen die u niet zelf kunt ver- helpen, waarschuwt u uw Miele-vak- handelaar of Miele.

Het telefoonnummer van Miele vindt u aan het einde van dit document.

Garantie

De garantietermijn voor dit apparaat bedraagt 2 jaar.

Meer informatie over de garantievoor-waarden in uw land kunt u bij Miele verkrijgen.

Bij te bestellen accessoires

Houd u in de eerste plaats aan de reinigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking.

Wij adviseren het gebruik van accessoires met het "ORIGINAL Miele"-logo. Alleen met deze producten benut u de zuigkracht van de stofzuiger optimaal en bereikt u het beste reinigingsresultaat.

Storingen en beschadigingen aan de stofzuiger die veroorzaakt worden door het gebruik van accessoires zonder "ORIGINAL Miele"-logo vallen niet onder de garantie van de stofzuiger.

Verkoop accessoires

Originele accessoires zijn verkrijgbaar via de Miele-webshop, bij Miele of bij de Miele-vakhandelaar.

Originele Miele-accessoires herkent u aan het “ORIGINAL Miele”-logo op de verpakking.

ORIGINAL Miele

Sommige modellen zijn standaard al voorzien van een of meer van de volgende accessoires.

Handborstel Electro Compact (HX SEB)

Voor het intensief reinigen van gestoffeerde meubels en autostoelen.

Reliëfborstel met natuurhaar (SSP 10)

Voor het zuigen van zeer kwetsbare voorwerpen.

Lamellen-/radiatorborstel (SHB 30)

Met de radiatorborstel kunt u radiatoren, voegen en lamellen schoonzui-gen.

Voor het zuigen van matrassen en ge- stoffeerde meubels tot in de naden.

Kierenzuiger, 300 mm (SFD 10)

Een extra lange kierenzuiger voor het zuigen van naden, kieren, hoeken, etc.

Kierenzuiger, 560 mm (SFD 20)

Een flexibele kierenzuiger voor het zuigen van moeilijk toegankelijke plekken.

Meubelzuigmond, 190 mm (SPD 10)

Een extra brede zuigmond voor het zui- gen van gestoffeerde meubels, matras- sen en kussens.

Extra accu AP01 (HX LA)

Om de gebruiksduur van de stofzuiger te verdubbelen.

Accu-laadstation LS03 (HX LS)

Om de extra accu onafhankelijk van het apparaat en tegelijkertijd op te laden.

nv Miele België / S.A. Miele Belgique

Herstellingen aan huis en andere inlichtingen /

Miele Nederland B.V.

Postbus 166

4130 ED Vianen

Telefoon: (03 47) 37 88 88
